Как сделать подогрев дворников своими руками

Одна из основных проблем каждого автомобилиста с приходом зимы и морозов — недостаточная видимость лобового стекла. Нарушение обзорности может привести к чрезвычайной ситуации на дороге и печальным последствиям. Избежать неприятностей водителю помогут дворники с подогревом.

Работа дворников с подогревом

В виде дополнительных способов борьбы с наледью используют также профессиональный подогрев заднего и лобового стёкол, синтетические гели и специальные скребки, помогающие облегчить очистку наледи со стёкол.

Подогрев зоны дворников обеспечивает быстрое оттаивание стёкол, поэтому и составляет хорошую конкуренцию обычным стеклоочистительным щёткам. Приобрести его можно буквально в любом профессиональном автомагазине. Однако цена на него часто кусается и многие автомобилисты просто не могут позволить себе такую дорогостоящую покупку. Но как известно, выход есть всегда! Для тех, чьи финансовые возможности не так высоки, как хотелось бы, предоставляется возможность соорудить подогрев дворников своими руками.

На видео — обзор работы дворников с подогревом:

Содержание

• Процесс создания лучшего устройства для борьбы с наледью на стёклах
• Месторасположение элементов

Процесс создания лучшего устройства для борьбы с наледью на стёклах

1. Для того чтобы собственноручный подогрев дворников вышел с первой попытки, правильнее всего использовать ленту стеклоочистителя фирмы ХОРС. Особенность этого изделия, имеющая первостепенное значение, — конструкция полого типа. Кроме того, примечательно, что она закреплена в пластиковый профиль.
2. Для изготовления нагревательного элемента требуется подобрать нихромовый провод (∅ 0,3 мм). Его длина должна соответствовать двойной длине дворников и иметь дополнительный запас в 200 мм. Проволока необходима для создания спиралей, несущих нагревательную функцию. Важно следить, чтобы нагревательный элемент полностью повторял очертания щётки и проходил по всей её длине.
   Иначе водителю не удастся избежать такой неприятности, как недостаточное прилегание дворника к стекольной поверхности.
3. Выравнивая спираль, следует надеть её на шило. Кусок проволоки нужной длины вытаскивается при помощи плоскогубцев, один край спирали при этом удерживается свободной рукой. Далее, в месте разъединения её следует натянуть и разогреть докрасна при помощи газовой горелки. Для работы достаточно 0,5 м проволоки.
4. Далее, отмеряется кусок проволоки, соответствующий половине длины дворника плюс 100 мм запаса.
5. Согнуть проволоку так, чтобы один из её концов был несколько короче другого.

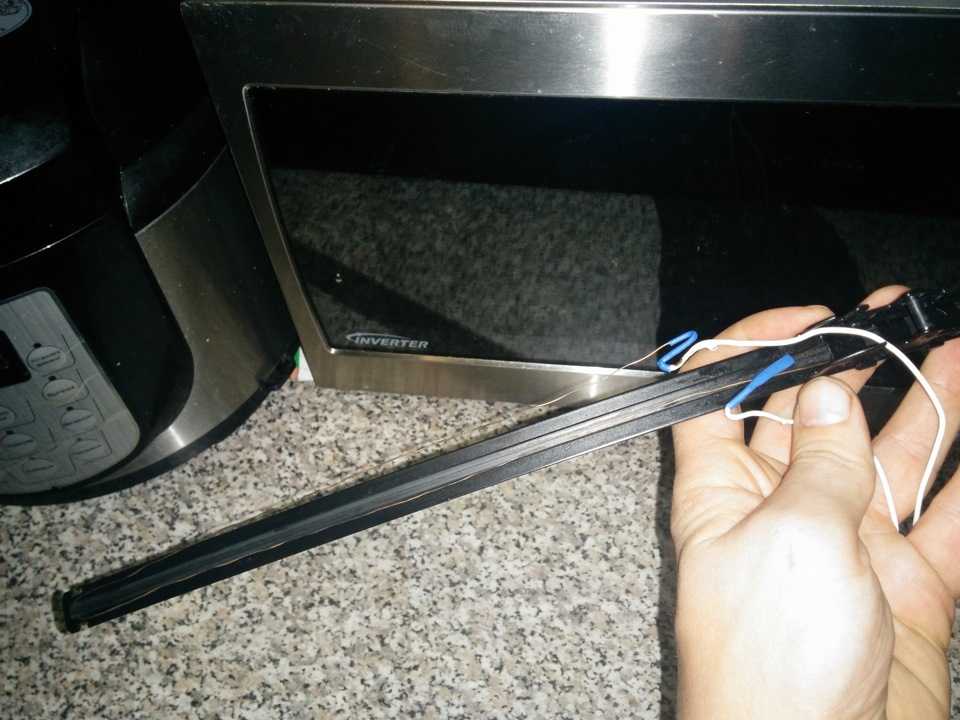

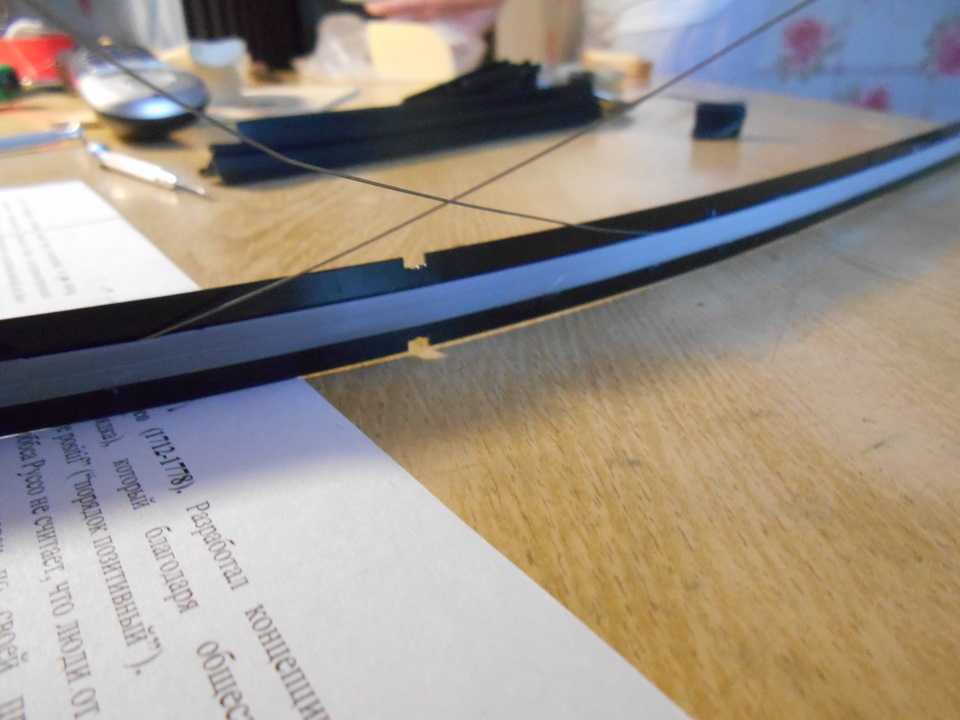

6. Длинный участок проволоки вставляется в центральную внутреннюю часть полого пространства используемой резинки. При помощи короткой части резинка протыкается в направлении «наискосок». Это делается во избежание возникновения замыкания на адаптере, установленном на профиле. Прокол можно осуществить при помощи обыкновенной булавки.
7. Придерживаясь очерёдности, постепенно протягивать оба конца проволоки, добиваясь её полного проникновения в резину. Особенно внимательно следует отнестись к крайним миллиметрам проволоки. Она ни в коем случае не должна перекрутиться. Это недопустимо потому, что в местах перекрутки чаще всего происходит перегорание провода.
8. На другом конце сооружается петля, на которую будет помещён изоляционный материал. Его функцию выполнит кембрик необходимого диаметра. Эта петля будет способствовать компенсации температурной деформации нихромовой проволоки и резины.

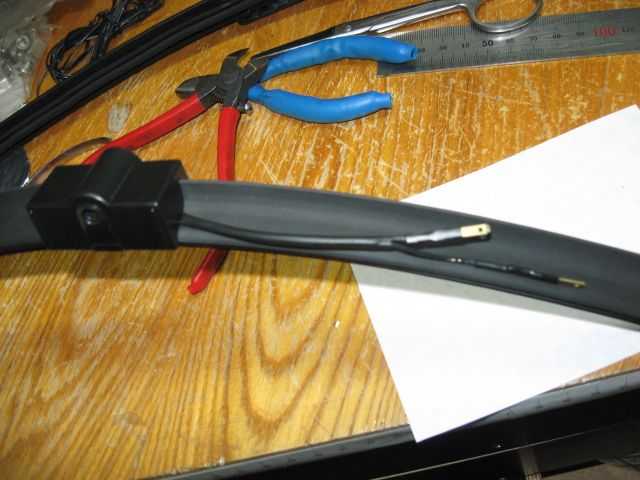

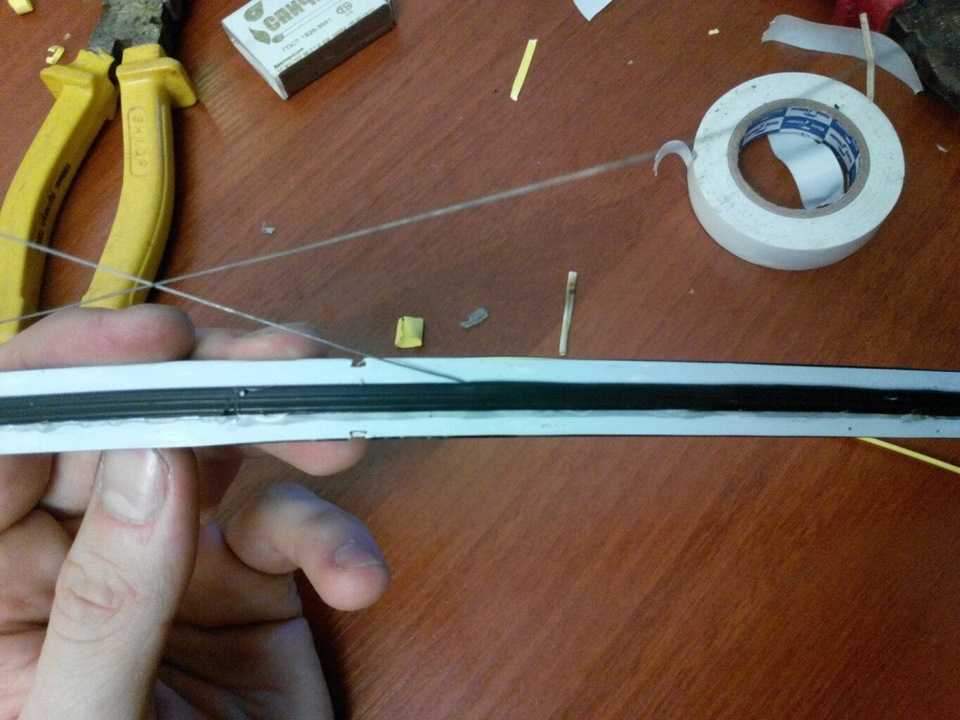

   Процесс изготовления подогрева дворников

9. Следующий этап — проделывание двух небольших отверстий, расположенных внутри пластмассового профиля. Они потребуются для последующего выведения провода нагревателя.
10. Оба конца нагревателя аккуратно устанавливаются в профиль, после чего резиновую ленту можно заправить.
11. Загнутые концы тщательно залудить. Процесс проводится с использованием паяльной кислоты и концов нагревателя.
12. Припаять провод, сечение которого составляет 2×0,2. Можно использовать провод ШВП длиной примерно 2 м.
13. Приклеить кусок провода к месту непосредственного выхода проводов. Это можно сделать при помощи дихлорэтана. Он обеспечит надёжную защиту места пайки от повреждений разной степени.
14. К проводу 2×0,2 припаивается провод 2×0,35. Необходимая длина — 1,5 м. Места пайки запечатываются термоусаживаемой трубкой.
15. Разъем «мама» устанавливается с другой стороны провода. Впоследствии к нему будет подключено питание.

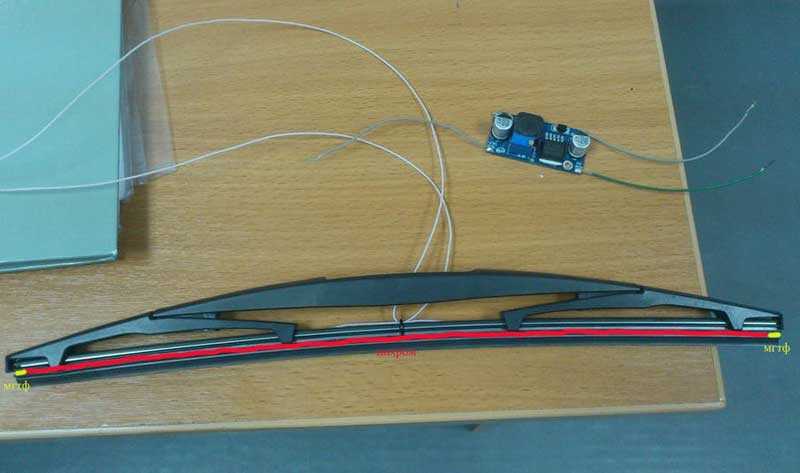

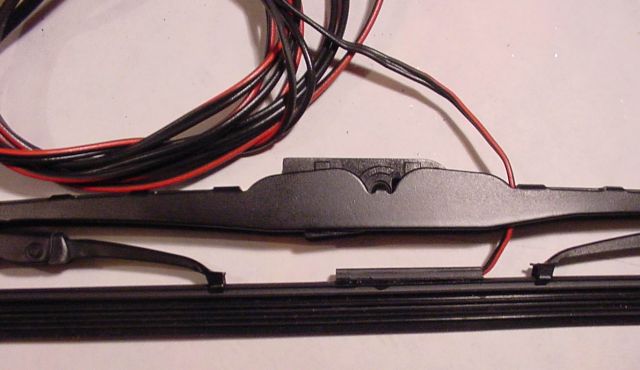

    Изготовленные дворники с подогревом

16. Сопротивление полученных нагревателей стандартного дворника, длина которого равна 45 см, составит приблизительно 8,8 Ома. Для дворника, длина которого равна 60 см, сопротивление составит 11 Ом.

Месторасположение элементов

После проведения основных работ необходимо разобраться с месторасположением элементов, из которых состоит подогрев дворников лобового стекла.

На видео — самодельный подогрев дворников:

Кнопка включения обычно подсоединена к автомобильному прикуривателю. Все остальные элементы лучше расположить в моторном отсеке. Возможное место закрепления — шпилька, находящаяся в пределах задней стенки отсека. Она же может послужить и точкой подключения массы.

Подогрев зоны дворников, созданный своими руками, никак не уступает магазинному варианту. Однако для любителей промышленных изделий и тех, кто сомневается в собственных силах, предоставляется возможность приобрести эту нужную вещицу на многочисленных авторынках или в интернет-магазине.

Обогрев зоны покоя щеток стеклоочистителя лобового стекла

26.01.2017СтатьиАлександр

Обогрев зоны покоя щёток стеклоочистителя на лобовом стекле — достаточно часто встречающаяся опция, особенно актуальная для регионов, где отрицательные температуры держаться достаточно длительное время.  Кроме того, если обогрева зоны покоя дворников нет на вашем автомобиле — можно установить его самостоятельно.

Содержание

• 1 Для чего нужен обогрев зоны покоя дворников
• 2 Как устроен подогрев лобового стекла в зоне покоя щеток
  • 2.
    1 Штатный вариант
  • 2.2 Комплект обогрева для самостоятельной установки
• 3 Самостоятельная установка обогрева зоны покоя щеток стеклоочистителя лобового стекла

Для чего нужен обогрев зоны покоя дворников

Эта опция предназначена для обогрева места, где останавливается дворник стеклоочистителя в режиме покоя. Вам не придётся отрывать примёрзший  дворник, кроме того подогрев предотвращает образование мокрого снега в этой части лобового стекла, а так же обледенения и замерзания самой щётки стеклоочистителя.

Уверен, что каждый автовладелец сталкивался с проблемой обмерзания щеток в зимний период. Для того, чтобы вернуть дворникам работоспособность порой приходится даже выходить из машины и сбивать намерзший на щётке лёд и снег. Существует несколько способов решения данной проблемы:  применение щёток с подогревом, установка полностью обогреваемого лобового стекла,  даже внедрение специальной функцией стеклоочистителя, которая при кратковременном нажатии на рычаг управления дворниками ставит их в положение на 5-7 сантиметров выше штатного, в зону где стекло подогревается воздуха из штатной печки.

Обогрев зоны покоя дворников на лобовом стекле — ещё один способ решения данной проблемы: простой, достаточно эффективный, недорогой, доступный к самостоятельной установке.

Как устроен подогрев лобового стекла в зоне покоя щеток

Штатный вариант

Штатный подогрев устроен достаточно просто. На лобовом стекле в зоне покоя щёток есть токопроводящие дорожки, которые подогревают именно этот участок стекла. Для включения подогрева зоны покоя щёток стеклоочистителя обычно используется та же кнопка, что и для подогрева зеркал, заднего стекла, либо, гораздо реже,  отдельная кнопка.

Комплект обогрева для самостоятельной установки

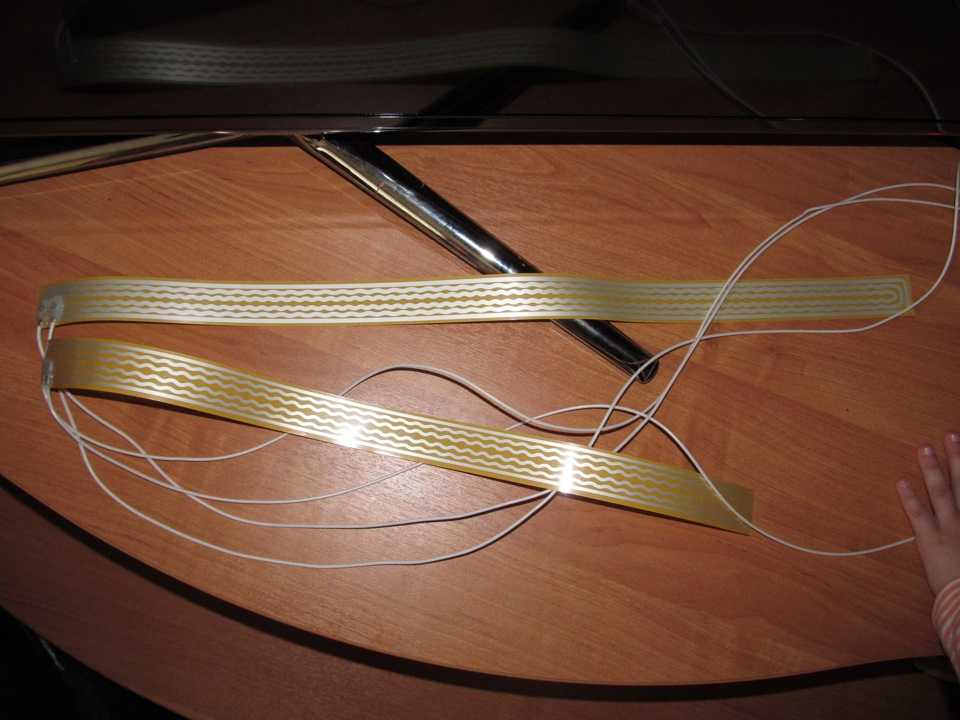

Комплект для самостоятельной установки чаще всего представляет собой гибкую прозрачную самоклеящуюся плёнку с нанесенной на неё токопроводящей дорожкой и выводными площадками. Выпускаются разной мощности и длины, которую надо подобрать исходя из размеров щёток вашего автомобиля.

Так же понадобится реле не менее 40А, предохранитель, контакты и кнопка включения.

Самостоятельная установка обогрева зоны покоя щеток стеклоочистителя лобового стекла

Последовательность монтажа подогрева в целом не отличается от марки автомобиля. Правда иногда требуется полная разборка и демонтаж передней панели.

Общий порядок монтажа:

1. Подготовить место установки подогрева. Очистить от пыли, грязи и жира.
2. Аккуратно приклеить ленту к стеклу автомобиля изнутри в том месте, где останавливается щетка стеклоочистителя. Место остановки дворника  должно находится посередине нагревательного элемента.
3. Подсоединить один провод на «массу» автомобиля.
4. Другой провод подсоединить к проводу, на котором появляется «+ 12 Вольт» при включении зажигания через включатель, реле и предохранитель

Самостоятельная установка обогрева не самая простая задача, требующая определённых навыков. Если вы не уверены в своих силах лучше обратиться в сервисный центр, имеющий необходимые лицензии и сертификаты на данный вид работ.

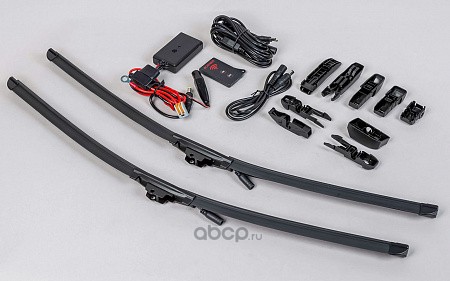

О стеклоочистителях Everblades с подогревом

Как работают дворники Everblades® с подогревом?

• Everblades® работает с системой обогрева автомобиля, чтобы очистить ветровое стекло и щетки стеклоочистителей ото льда и снега.
• Калиброванные нагревательные элементы, герметизированные внутри дворников, излучают тепло через силиконовые щетки, предотвращая образование льда. Второй нагревательный элемент поддерживает опорные точки рамы стеклоочистителя в чистоте.
• Простая установка занимает всего полчаса и требует только основных инструментов.
• Удобное управление! Просто нажмите переключатель с подсветкой, установленный на приборной панели (поставляется с установочным комплектом), чтобы щетки стеклоочистителя не обледенели!
• Удобные сменные щетки стеклоочистителя: просто отсоедините старые и вставьте новые.


Факты

Everblades — первые успешно зарекомендовавшие себя обогреваемые щетки стеклоочистителей.

Хотите узнать больше о стеклоочистителях Everblades с подогревом? Есть вопросы о нашем продукте и о том, как он работает? Вы находитесь в правильном месте!

Что такое Everblades? Стеклоочистители, на которые можно положиться!

• Сделано в США!
• Гарантия 12 месяцев!
• Повышение безопасности водителя с 1986 года!
• Превосходные стеклоочистители, которым можно доверять круглый год, с обогревом или без него!

Кто может использовать щетки стеклоочистителя Everblades?

Стеклоочистители Everblades с подогревом понравятся любому водителю! И если вы зарабатываете на жизнь водителем, они должны быть у вас! Everblades® прошли «испытания дальнобойщиками» и зарекомендовали себя в метелях Сьерра-Невада, метелях на Великих равнинах и на Среднем Западе страны, где ежегодно выпадает до 200–300 дюймов снега.

Everblades можно заказать практически для любого автомобиля, включая полуприцепы, школьные автобусы, тягачи, легковые автомобили и фургоны. Эти стеклоочистители работают как на плоских, так и на изогнутых лобовых стеклах и доступны практически для всех типов рычагов, включая байонетное крепление, седельное крепление, боковой штифт и крючок.

Мы гарантируем, что вам понравятся дворники Everblades, на чем бы вы ни водили автомобиль!

Зачем нужны стеклоочистители Everblades с подогревом?

Установив свой первый комплект дворников от Everblades, вы никогда не согласитесь на меньшее! Повысьте безопасность и продуктивность вождения, сократив количество хлопот с помощью стеклоочистителей Everblades с подогревом!

• Откройте для себя стабильную, надежную работу стеклоочистителей без обледенения!
• Увеличьте видимость, не выглядывая из-за водянистых полос или разводов, оставленных на ветровом стекле обледенелыми щетками стеклоочистителя.
• Качественные силиконовые щетки стеклоочистителей выдерживают экстремальные температуры, а элементы обеспечивают повышенную износостойкость!
• Избавьтесь от беспокойства, разочарования и стресса, вызванных обледенением щеток стеклоочистителей.
• Прекратить играть в «метку дворника» — пытаться поймать дворник в движении, чтобы отколоть снег и лед.
• Попрощайтесь с остановкой, чтобы стукнуть дворниками по ветровому стеклу. Сохраняйте тепло в автомобиле, пока стеклоочистители работают за вас!
• Everblades® предотвращает скопление льда на лезвиях даже при -40°!
• «Иди по снегу» с большей безопасностью, комфортом и спокойствием!

Установка стеклоочистителя с подогревом | Вечные клинки

1. Ограниченная 1-летняя гарантия-детали и рабочее управление Wipers Wipers Wipers.
2. ВНИМАНИЕ! Не подключайте более 14 вольт постоянного тока!
3. ВНИМАНИЕ! Изгиб или скручивание любой части щеток стеклоочистителя может привести к повреждению/недостаточному качеству очистки.
4. ВНИМАНИЕ! Держите провода подальше от острых краев на всех этапах. Соблюдайте осторожность при установке проволочных стяжек, чтобы дворники могли изгибаться — не затягивайте стяжки или провода слишком туго!
5. ПРЕДОСТЕРЕЖЕНИЕ: Изолированный провод нагревателя, который проходит вдоль рамы в версиях с подогревом рамы, может быть ОЧЕНЬ ГОРЯЧИМ – около 300 градусов! Выключите огонь и дайте ему немного остыть, прежде чем обращаться с ним, иначе это может привести к серьезным ожогам!
6. ВНИМАНИЕ! Everblades® не является антиобледенителем; они работают с вашим антиобледенителем. Если ветровое стекло замерзло, включите обогрев щеток стеклоочистителей и дайте им нагреться, прежде чем включать щетки стеклоочистителей. Также включите внутренний антиобледенитель. Включите действие щеток стеклоочистителя, когда увидите, что вода стекает по щеткам снаружи.

1. Установите переключатель включения/выключения с подсветкой в ​​удобном месте на приборной панели или под ней.
2. Подсоедините синий провод к ХОРОШЕМУ заземлению.
3. Подсоедините красный провод к коммутируемой цепи.
   ПРИМЕЧАНИЕ: «Коммутируемая» цепь — это цепь, которая ВЫКЛЮЧЕНА, когда зажигание выключено.
   Например, если ваш выключатель горит при выключенном зажигании, то крепление неправильное.
4. Включите переключатель стеклоочистителей и зажигание.
5. Убедитесь, что индикатор выключателя горит = система подключена правильно.
   ПРИМЕЧАНИЕ. Питание на нагревательные элементы подается только тогда, когда индикатор выключателя горит.
6. Протяните черный провод от выключателя через брандмауэр автомобиля.
   ПРИМЕЧАНИЕ. У вас есть возможность обойти брандмауэр.

1. Снимите существующие узлы щеток стеклоочистителей с рычагов стеклоочистителей. ПРИМЕЧАНИЕ. Сохраняйте старые адаптеры до установки Everblades ^® — они могут пригодиться!

1. Полностью очистите ветровое стекло от масла и воска перед использованием Everblades ^® стеклоочистители с подогревом.
2. Если ветровое стекло и щетки стеклоочистителя не были чистыми до использования Everblades ^®, , они могут оставить полосы, размазаться или дребезжать — вы будете недовольны.

1. Установите узел щетки стеклоочистителя с подогревом, используя прилагаемые адаптеры или адаптеры, сохраненные от предыдущих стеклоочистителей.
2. Проложите черные провода по рычагам стеклоочистителя к основанию, оставив небольшую петлю для работы рычага.
3. Позвольте дворникам изгибаться — НЕ тяните провода туго.
4. Закрепите провод на рычагах стеклоочистителя черными пластиковыми стяжками.
5. Протяните оставшийся провод под капотом.
6. Подсоедините крюковые соединители к ХОРОШЕМУ заземлению.
7. Подсоедините провода к ответным разъемам.
8. Проверьте нагрев стеклоочистителей, включив двигатель и загоревшийся тумблер. ПРИМЕЧАНИЕ.
