Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЯХ ВАЗ СВОИМИ РУКАМИ

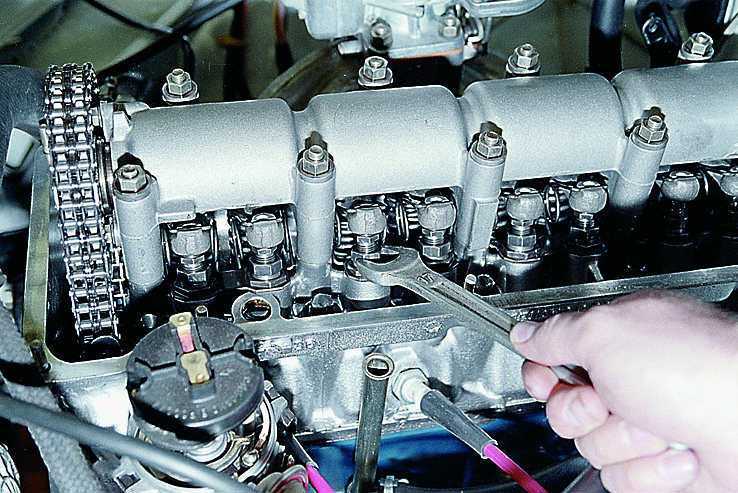

Проверка зазоров между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).
2. С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.
   На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.
3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.
