Блок предохранителей ВАЗ 2110 на страже «здоровья» автомобиля

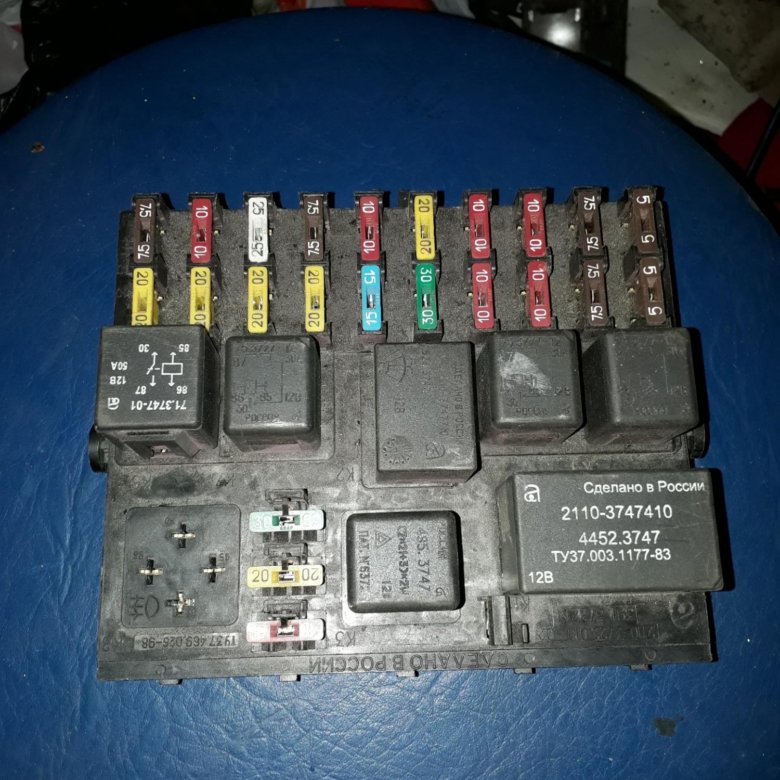

Штатный блок предохранителей ВАЗ 2110 представляет собой электронное устройство, к которому скоммутированы все электрические цепи проводки транспортного средства. В автомобиле монтажный блок предохранителей расположен снизу панельной панели в салоне с левой стороны. Его основное предназначение – предохранение электронных устройств «десятки» от перегорания вследствие короткого замыкания или поступления высоких значений тока в конкретную электрическую цепь транспортного средства.

Для открытия существует кнопка блока предохранителей, которая удобна в использовании. Схема блока предохранителей для инжекторного варианта авто представлена ниже и подлежит некоторой расшифровке.

• F1 – Предохранитель с силой тока в 5 ампер для лампочек подсветки номера и приборного щитка, «контролька» габаритов автомобиля и подсветки багажного отделения, а также левый габаритный фонарь;
• F2 – Предохранитель с силой тока в 7,5 ампер для ближнего света передней фары слева;
• F3 – Предохранитель с силой тока в 10 ампер для дальнего света передней фары слева;
• F4 – Предохранитель с силой тока в 10 ампер для правой «противотуманки» в монтажном блоке предохранителей;
• F5 – Предохранитель с силой тока в 30 ампер для ЭДГдверных электростеклоподъемников;
• F6 – Предохранитель с силой тока в 15 ампер «переноски» транспортного средства;
• F7 – Предохранитель с силой тока в 20 ампер для ЭДГ вентиляторной системы охлаждения силовой установки, а также для двигателя, а также для сигнала звукового типа;
• F8 – Предохранитель с силой тока в 20 ампер для нагревательного термоэлемента, служащего для обогревания кормового стекла и реле его запуска;
• F9 – Предохранитель с силой тока в 20 ампер для рециркуляционного клапана и очистительно – омывательной системы фронтального стекла и передней оптики, а также для обмотки реле обогрева кормового стекла;
• F10 – Предохранитель с силой тока в 20 ампер для резервного подключения;
• F11 – Предохранитель с силой тока в 5 ампер для лампочки правого габаритного огня;
• F12 – Предохранитель с силой тока в 7,5 ампер для фары слева и для ближнего света фар;
• F13 – Предохранитель с силой тока в 10 ампер для фары справа, для дальнего света фар и для «контрольки» подачи такого света;
• F14 – Предохранитель с силой тока в 10 ампер для левой « противотуманки»;
• F15 – Предохранитель с силой тока в 20 ампер для электрического обогрева сидений и блок-системы багажного замка;
• F16 – Предохранитель с силой тока в 10 ампер для реле поворотов, «аварийки» и ее «контрольки»;
• F17 – Предохранитель с силой тока в 7,5 ампер для ламп салонной и индивидуальной подсветки, системы подключателя зажигания, «стопов», часов или «маршрутника»;
• F18 – Предохранитель с силой тока в 25 ампер для подсветки «бардачка», контроллера отопительной системы и прикуривателя;
• F19 – Предохранитель с силой тока в 10 ампер для блок-системы дверных замков, реле-контролера индикатора «стопов» и габаритных огней, поворотных указателей с «контрольками», фонаря кормового движения, исправности обмотки генераторного блока, блока индикационной системы БК, комплекса панели приборов и хронометра;
• F20 – Предохранитель с силой тока в 7,5 ампер для освещения «противотуманок» заднего вида.

На устройстве установлен замок блока предохранителей, который предохраняет изделие от поломки и несанкционированного проникновения. Предохранители плавкого типа, расположенные под крышкой блока предохранителей и обозначенных на рисунке, как F1-F20, обеспечивают защиту почти всех электроцепей, которые адаптированы под различные номинальные значения силы тока. Без защиты остаются такие электрические контуры, как зарядка АКБ, генератор, а также цепь зажигания и запуска мотора.

Блок предохранителей ВАЗ 2110, ремонт которого необходимо провести, требуется диагностировать с помощью сводной таблицы электрических цепей, находящихся под защитой предохранителей плавкого типа. В ходе диагностики элементов блока предохранителей требуется установить причину дефекта, т.е., какой предохранитель сгорел, исправить поломку, после чего заменить изделие на новый образец.

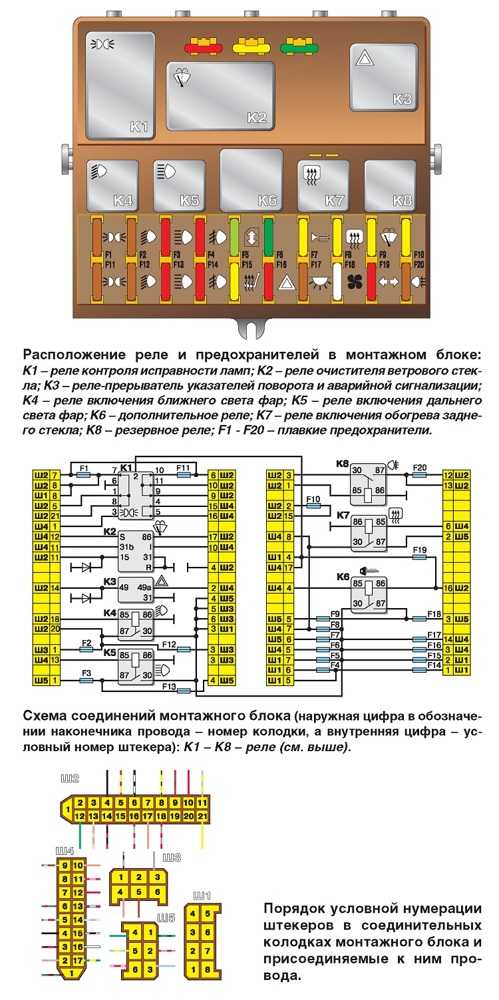

В таблице, где представлена распиновка блока предохранителей, показаны те электрические цепи, которые подлежат защите. Ни в коем случае нельзя ставить вместо неисправных изделий т.н. «жучки». Это повлечет поломку защищаемых электронных систем.

Основные электрические цепи контролируются комплексом предохранителей плавкого типа, а ряд систем – многоразовыми «автоматами» биметаллического вида и вставками. Энергопотребители большой мощности (оптика, ЭДГ вентилятора охладительной системы, электрический бензонасос и т.п.) подключены через реле, регулирующее подачу тока.

Кроме предохранителей, в ВАЗ 2110 монтажный блок является местом размещения реле вспомогательного назначения для обеспечения эксплуатации различных электронных систем транспортного средства. Релейная распиновка блока предохранителей в автомобиле с инжекторной топливной системой следующая:

• К1 – гаджет для контроля работоспособности ламповых элементов
• К2 – гаджет для системы очистителя «ветровика»
• K3 – гаджет «поворотников» и «аварийки»
• К4 – гаджет для эксплуатации ближнего освещения
• К5 – гаджет для эксплуатации дальнего освещения
• К6 – дополнительный гаджет
• К7 – гаджет реле системы обогрева кормового стекла.

Аварийная замена блока предохранителей ВАЗ 2110 проводится по необходимости, хотя такие устройства редко выходят из строя. Если возникает потребность, купить блок предохранителей на «десятку», то этот элемент системы электрооборудования можно найти во многих специализированных автомобильных магазинах. Блок предохранителей легко монтируется на свое посадочное место.

Штатный блок предохранителей для ВАЗ 2110 карбюратор несколько отличается от инжекторной системы наличием устройств контроля воздушной заслонки и электромагнитного клана карбюратора.

Блок предохранителей ваз 2110 | Схема, распиновка, ремонт блока предохранителей ваз 2110

Любое транспортное средство является чудом инженерной мысли, сочетанием механики и электроники. Действующие модели в целях безопасного вождения и лучшей функциональности снабжаются электротехническими устройствами. Порой отказ определенного узла приводит к полной или частичной потере работоспособности автомобиля.

Восстановление эксплуатационных способностей возможно при установлении причинно-следственной связи и устранения аварийного источника. Как и на любом автомобиле, проверку следует начинать с предохранителей, так как они являются ключевыми субъектами электросистемы.

В ВАЗовской «десятке» имеется 2 типа монтажных блоков. Схема блока предохранителей основного блока содержит значительную часть предохранителей и коммутационных реле. В последних моделях число реле выросло до 8. Схематично блок предохранителей демонстрирует комплект из двадцати предохранителей, расположенных в 2 ряда. Каждый компонент в блоке имеет свою позицию, на которой выгравирован номинал. Монтажное расположение снабжается графическим символом, обозначающим запитываемый электроприемник.

Дополнительный блок располагает элементами по защите силовых цепей питания двигателя. В его составе 3 предохранителя и 3 реле, отвечающие за зажигание и исправную работу электродвигателей вентилятора и топливного насоса. Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла.

Если установлен на ваз 2110 карбюратор, то даже при нерабочем блоке предохранителей автомобиль способен работать. Функционирование других узлов в полном объеме не гарантируется. В инжекторных моделях отдельная линия отвечает за бесперебойную работу инжектора, что обеспечивает своевременное поступление топлива в систему.

С целью удобства обслуживания конструкторы ВАЗ 2110 определили нахождение устройства под рулевой колонкой. Кнопка, открывающая спецпанель ВАЗ-2110, расположена ниже регулятора управления фар. Ниже кнопки автокорректора фар находится кнопка, открывающая доступ к специальной панели, за которой располагается основной блок.

Левая сторона консоли в приборной панели служит для размещения дополнительного блока. Доступ к нему закрыт пластиковой крышкой. Особняком располагается предохранитель центрального замка, упрятанный в нише монтажного блока. Найти его можно за блоком предохранителей в пластмассовой коробке. В первых модификациях ВАЗ-2110 предохранитель противотуманных фар находился за блоком и не был обеспечен креплением. Свободное состояние его поддерживалось жгутом из проводов. Спустя время разработчики определили ему местонахождение среди остальных предохранителей.

ВАЗовский блок предохранителей защищает основных потребителей электросхемы. Конструктивно каждая плавкая вставка исполнена в виде небольшой прозрачной пластины, на котором отмечено значение номинального тока. Изделие оборудовано двумя ножками, посредством которых контактирует с печатной платой. Внутри находится легкоплавкая нить, которая при превышении допустимых нагрузок разрывает питающую цепь.

Элемент	Направление защиты
F1	Обеспечение освещения приборного щитка, номерного знака, багажного отделения и габаритов по левой стороне.
F2	Обеспечение ближнего света по левой стороне.
F3	Обеспечение дальнего света по левой стороне.
F4	Функционал противотуманной фары по правой передней стороне.
F5	Подача электричества на двигатели стеклоподъемников дверей
F6	Подача электричества на портативную лампочку (розетку)
F7	Запитывание вентилятора, охлаждающего двигатель. Обеспечение звуковой сигнализации.
F8	Электрообогрев тыльного стекла с подключением контактов соответствующего реле.
F9	Энергогообеспечение очистителей и омывателей лобового стекла и фар. Подключение на обмотку реле, отвечающего за подогрев заднего стекла. Контроль клапана рециркуляции.
F10	Резерв.
F11	Включение габаритов по правой стороне.
F12	Обеспечение ближнего света по правой стороне.
F13	Обеспечение дальнего света по правой стороне. Включение контрольки на дальний свет.
F14	Функционал противотуманной фары по левому передней стороне.
F15	Подача питания для электрообогрева сидений. Ответственность за блокировку замка багажного отделения.
F16	Подключение на обмотку реле-прерывателя поворотных указателей. Включение контрольки на аварийную сигнализацию.
F17	Обеспечение салонного и стоп-сигнального освещения, в том числе индивидуального подсвечивания выключателя зажигания. Работоспособность электрочасов, а на других моделях маршрутного компьютера.
F18	Обеспечение освещения бардачка. Защита силовых цепей контроллера отопителя и прикуривателя.
F19	Обеспечение блокировки дверных замков. Подключение к реле, контролирующему рабочее состояние габаритных и стоп-сигнальных ламп. Указатели поворота с контрольными лампами. Обеспечение освещения при заднем ходе. Контроль обмотки возбуждения генератора, индикации бортовой системы.
F20	Функционал противотуманных фар по заднему борту.

Элементы с маркировкой F1, F11 имеют номинал 5А. Элементы с маркировкой F2, F12, F17, F20имеют номинал 7,5А. Элементы с маркировкой F3, F4, F13, F14, F16, F19имеют номинал 10А. Элементы с маркировкой F6 имеет номинал 15А. Элементы с маркировкой F7, F8, F9, F10, F15имеют номинал 20А. Элемент с маркировкой F18имеет номинал 25А. Элемент с маркировкой F5 имеет номинал 30А.

Предохранители дополнительного блока находятся в категории номиналов 15 А.

Первый элемент встраивается в силовую цепь модуля зажигания и попутно обеспечивает работу электронной системы управления мотора. Второй элемент отвечает за работу датчиков скорости, подогрева, расхода воздуха и корректной работы адсорбера. Третий элемент контролирует режим работы форсунок и отвечает за бензонасос.

Причин потерь работоспособности плавких вставок всего две:

• производственный брак от недобросовестных производителей,
• функциональные сбои в работе некоторых узлов.

Сам предохранитель является неразборной конструкцией и ремонту не подлежит.

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой». В случае замены реле необходимо принимать во внимание электрические параметры.

Внезапное перегорание плавкой вставки происходит по причинам:

• короткое замыкание в электрической проводке,
• резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов. При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой.

Последовательность демонтажа блока следующая:

• откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
• откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
• освобождается устройство от удерживающей защелки,
• отключаются все электрические разъемы.

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Отремонтированный блок подлежит установке в обратной последовательности. После проведенных процедур необходима проверка пропускной способности защитного узла. Это производится пробным запуском двигателя.

Блок предохранителей «Приора». Где предохранители на «Приоре»? Предохранители «Приора»

Предохранители, устанавливаемые на автомобили, являются плавкими элементами. Их основная функция заключается в размыкании электрических цепей, присутствующих в маломощных устройствах. Далее в статье рассмотрим, что такое блок предохранителей «Приора», где находится этот элемент в автомобиле.

Общие сведения

Предохранители «Приора» включают в себя токопроводящую пластину, которая, в свою очередь, может быть изготовлена ​​из нескольких материалов. Итак, этот элемент изготовлен из одного или нескольких видов металла или покрыт металлическими слоями. Взрыватель имеет корпус, включающий в себя систему крепления. Между ними закрепляется плавкий элемент. Он подключается к электрической цепи. Корпус изготовлен из особого вида стекла. Если учесть среднюю стоимость рассматриваемых элементов, то можно с уверенностью сказать, что предохранители Приора стоят недорого. Стоят около тридцати рублей.

Блок предохранителей «Приора»

Модель Лада Приора имеет ряд особенностей. В частности, данная машина имеет несколько блоков крепления предохранителей. Простейшей запчастью, которую можно заменить в электрической цепи, является плавкий защитный элемент. Самая частая поломка в электроцепи автомобиля – это, как правило, выход из строя предохранителя. Поэтому, если есть сбои в работе тех или иных устройств, в первую очередь просматривается. Блок предохранителей «Приора» в автомобиле может располагаться где угодно. Есть две причины, по которым защитные элементы располагаются не по отдельности, а группами. Во-первых, значительная экономия на проводке. Во-вторых, обеспечивается безопасность.

При возникновении пожара в автомобиле как можно меньше пострадают проводка или системы машины. Есть предохранители «Приора» там, где находится аккумулятор, то есть под капотом. Это место выбрано для обеспечения наибольшей безопасности. Все элементы блока маркируются латинской буквой «F». Это означает, что все они относятся к устройствам с малой мощностью. Ток предохранителей легко узнать по следующей формуле:

Ток (А) = мощность потребителя (Вт) / 220 Вольт.

Так, например, выполняем расчеты для обогревателя, мощность которого 2000 Вт. В результате получится 9 А.

Характеристики защитных элементов

Специалисты советуют покупать предохранители «Приора» только заводского качества, выпущенные в России. Как показывает практика, китайские элементы быстро выходят из строя. Обычно это связано с тем, что они не соответствуют отечественным стандартам безопасности.

Устройство защитных элементов

Предохранитель «F6» обслуживаемый генератором, синего цвета. Ток его 60 А. Предохранитель «Приора» «F5» красного цвета, он отвечает за ГУР. Его ток равен 50 А. «F2» обслуживает реле разрядки при выключении зажигания, систему обогрева заднего стекла, электровентилятор двигателя и блок управления силовым агрегатом. Защитный элемент синего цвета (60А). «Ф1» (30 А) обслуживает электрическую систему, отвечающую за двигатель автомобиля «Лада Приора». Его цвет зеленый. «F3» (60 А) отвечает за питание системного вентилятора, стоп-сигнала, освещения салона, зажигания и охлаждения, прикуривателя и сигнализации. Его цвет синий.

Дополнительная группа элементов безопасности

Мы уже знаем, где находятся предохранители на «Приоре». Теперь их можно легко найти. Помимо основного есть дополнительный блок. Находится под бардачком в салоне, точнее за облицовкой от тоннеля возле пола. Какие элементы есть? Предохранитель, отвечающий за блокировку стартера главного реле, синего цвета. Его маркер «F1», а ток 15 А. «F2» — коричневый предохранитель с током 7,5 А — подает питание от контроллера. Синяя «F3» с током 15 А идет на электрический бензонасос.

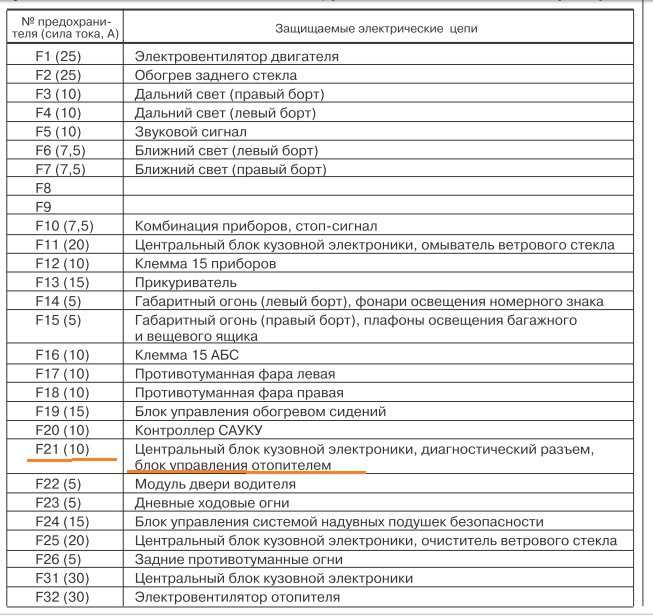

Под панелью водителя находится защитный элемент от прикуривателя с маркировкой «F13» и током 15 А. Также в дополнительном монтажном блоке находятся следующие предохранители:

1. Отвечает за систему управления электропакет — «F27» и «F31». Сила тока 30 А.

2. Обогрев сидений автомобиля «Лада Приора» обслуживает «F19» с силой тока 15 А.

3. Предохранители на ПТФ — «F17» и «F18». Оба имеют ток 10 ампер.

4. Клемма для АБС «F16» с током 10 А.

5. Для работы правого размера «F15» с током 5 А.

6. Подсветка номера, левый габарит и багажник обслуживает «F14». Ток его 5 А.

7. Клемма прибора подает «F12» на 10 ампер.

8. Стеклоочистители приводятся в действие «F11» (ток 20 А).

9. За освещение в салоне, стоп-сигнал и комбинацию приборов отвечает «F10». Ток его 7,5 А.

10. Обслуживание отопительных приборов производится «F9» током 25 А.

11. Аварийный сигнал соответствует «F8». Его сила тока 10 А.

12. Правый и ближний свет относятся к предохранителям «F7» и «F6». Оба имеют силу тока 7,5 А.

13. Звуковой сигнал подается «F5» с током 10 А.

14. Для правого и крайнего левого фонаря ответьте «F4» и «F3». Ток их 10 А.

15. Система обогрева заднего стекла обслуживается «F2». Его ток 25 А.

16. За вентилятором системы охлаждения следует «F1» с током 25 А.

Выход из строя элементов безопасности

При выходе из строя предохранителей «Приора» их следует заменить. Но перед этим необходимо найти причину, вызвавшую проблему. Чаще всего это может быть неисправность непосредственно цепей, которые защищены определенным предохранителем. Чтобы избежать подгорания контактов на выключателях, некоторые устройства, потребляющие много энергии при работе, необходимо подключать через реле.

Замена элементов

Работа выполняется с помощью специального пинцета. Замена реле производится следующим образом. Сначала снимите крышку реле и блок предохранителей. Для этого нужно повернуть его на 90 градусов до преодоления сопротивления защелок. Используйте пинцет, чтобы зацепить предохранитель и вытащить его. После этого необходимо установить обратно исправный защитный элемент. На этом работа заканчивается.

Замена реле

Пинцет для снятия защитных элементов подходит и для реле небольших размеров. Им вполне удобно работать в таких местах, как у «Приоры» блок реле и предохранителей. А вот детали большего размера можно снимать и руками, ведь их конструкция предусматривает наличие ребер по бокам. Новое реле нужно вставить в то же отверстие, что и снятое. Для облегчения замены предохранителей их окрашивают в разные цвета в зависимости от номинала.

Замена прикуривателя

В автомобиле «Лада Приора» часто меняют предохранители. Это связано с тем, что прикуриватель часто используется неправильно, и через него подключаются многие устройства с большими токами. Прикуриватель состоит из пластикового корпуса, внутри которого находится металлическая спираль.
