Неисправности и ремонт печки Шевроле Лачетти: описание, характеристики

Содержание

  1. Предохранители Шевроле Лачетти
  2. Предохранители и реле Шевроле Лачетти
  3. Не греет печка на Шевроле Лачетти


В хэтчбеках задний «дворник» может не работать из-за переломившегося провода между кузовом и дверью багажника. F11 10 А — ABS. Если перестала работать антиблокировка тормозов и загорелась одноимённая лампа на приборной панели, дело может быть в тормозных механизмах, датчиках вращения передних колёс или в блоке управления ABS.

Датчики передних колёс нужно очистить от грязи, сняв по очереди передние колёса, проверить отсутствие обрывов проводов датчиков.

В других случаях установить причину поможет диагностика. F12 10 А — иммобилайзер, датчик дождя, сигнализация. Если ваш автомобиль перестал заводиться, возможно дело в иммобилайзере. Проверьте помимо этого, предохранитель F Иммобилайзер определяет запомненный чип-ключ, если этого не происходит, блокирует запуск двигателя.

При замене ключей код нового чип-ключа прошивается в электронном блоке, только после предохранитель печки шевроле лачетти иммобилайзер работает должным образом. При установке сигнализации могут отключить штатный иммобилайзер, установив чип от ключа в салоне недалеко от антенны приёмника иммобилайзера предохранитель печки шевроле лачетти установить модуль его обхода для автозапуска.

F14 15 А — аварийная сигнализация. Если при нажатии на кнопку «аварийка» не включается, проверьте исправность кнопки, её контактов и проводов.

Предохранители Шевроле Лачетти

Если не работает подсветка кнопки, проверьте исправность лампы и предохранитель Ef28 в блоке под капотом. Если аварийная световая сигнализация не мигает, проверьте реле-прерыватель 2, расположенное на кронштейне под приборной панелью с водительской стороны. F16 10 А — диагностический разъём. Разъём для диагностики находится под предохранитель печки шевроле лачетти колонкой, на обратной стороне панели. F17 предохранитель печки шевроле лачетти А — магнитола, часы.

Если магнитола не включается, проверьте помимо этого, предохранители F23 и под капотом Ef1. Затем проверьте контакты в разъёмах и проводку, а также измерьте напряжение на контактах питания магнитолы, если его там нет, скорее всего в проводке обрыв. Если после снятия клеммы с аккумулятора магнитола заблокировалась и предохранитель печки шевроле лачетти ввести код, его можно вводить только 3 раза, затем нужно опять отключить питание аккумулятора.

Для ввода кода нужно подключить аккумулятор, включить зажигание, выключить зажигание не доставая ключ из замка и затем вводить код. Сначала ввести цифру 2 — код региона для настроек радио, затем 4 цифры самого кода. Код должен быть указан на документах в комплекте с магнитолой или в бардачке на обратной стороне крышки.

Если код найти нигде не удаётся, попробуйте следующие варианты:предохранитель печки шевроле лачетти,,,,,,,,,,, F18 15 А — дополнительная розетка 12 В. Если она не работает, скорее всего не подключены провода, обрыв или нет контакта в её разъёме. Если розетка перестала работать после подключения в неё какого-то прибора, скорее всего произошло короткое замыкание, проверьте этот предохранитель, контакты внутри предохранитель печки шевроле лачетти и проводку.

Если не предохранитель печки шевроле лачетти лампа заднего хода, проверьте сначала этот предохранитель, затем лампу в фонаре и датчик-выключатель заднего хода.

Предохранители Проверяем на целостность предохранители F7. Если после удара ладонью по передней панели вентилятор не заработает, тогда придётся причину искать в монтажном блоке. Расположен он в передней панели со стороны водителя. Там есть предохранитель F7, который и защищает систему отопления. Через него также подаётся ток на реле вентилятора.

Если он перегорит, то вентилятор не будет работать ни на одном режиме. Под капотом Предохранитель печки шевроле лачетти капотом тоже есть блок предохранителей.

А также вентилятор не сможет работать в определённом режиме, если перегорит сопротивление, через которое подаётся ток на мотор вентилятора. На четвёртом режиме при перегорании контактов сопротивления вентилятор должен всё равно включаться, если исправен предохранитель Ef3. Предохранитель печки шевроле лачетти печки Блок предохранителей.

Находится блок реле под рулём. Проверить состояние реле не очень будет удобно на Лачетти, так как найти его можно за предохранитель печки шевроле лачетти панелью слева от ног водителя рядом с разъёмом. Диагностика неработающей или подозрительно работающей электроцепи не представляет предохранитель печки шевроле лачетти для водителя. В первую очередь надо проверить предохранители. В первую очередь надо проверить монтажный блок с левой стороны передней панели, около торца.

Обращаем внимание на предохранитель F7 — из-за него отказывает электродвигатель. При необходимости его надо заменить. Если же вентилятор нормально работает, но в определенном режиме — добро пожаловать в подкапотное пространство. Там есть еще один блок предохранителей. Задача найти Ef3. Он может быть исправным, но от этого узла отходит несколько резисторов.

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Шевроле Лачетти перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

Видеоматериалы поведают о ремонте отопителя Chevrolet Предохранитель печки шевроле лачетти, замене радиатора печки, а также диагностики и ремонте узла. Система отопления предохранитель печки шевроле лачетти Лачетти имеет стандартную схему, как и у всех Шевроле этого класса. В диагностике печки существуют механические неисправности и электрические.

Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части.

Чтобы его разглядеть, необходимо надавить на специальную защелку и удалить крышку.

Схема реле и предохранительных аппаратов находится на ней с внутренней стороны. Мы перечислили для вашего удобства все номера компонентов, например, предохранителей габаритов и их функции.

Ниже представлена таблица с их краткой характеристикой. Используя информацию из этой статьи, можно оперативно найти причины любых неполадок, связанных с электрикой в автомобиле Шевроле Лачетти. Желательно, чтобы при диагностике неисправностей под рукой был тестер, с помощью него можно быстро прозвонить нужные цепи и измерить напряжение на контактах, проводах и разъёмах.

Если у вас была какая-то особая неисправность с приборами, можете написать в комментариях о том, как решили проблему. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Перейти к контенту. Главная » Машины. Содержание 1 Предохранители в подкапотном пространстве 2 Вывод. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Машины предохранитель печки шевроле лачетти. В современном мире ремонт грузовых автомобилей по праву считается одним из самых перспективных.

Не всегда и не у всех автовладельцев есть возможность купить летние шины или. Безопасность автомобиля должна быть максимально высокой, именно поэтому к ней предъявляются очень жесткие требования. Покупка автомобиля — это сложный и ответственный выбор. В процессе поиска важно найти качественный. Моторное масло в двигателе предотвращает трение деталей, за счёт того, что создаёт масляную плёнку. Воздушный фильтр имеет важное значение для исправной работы топливной системы.

Благодаря ему, воздушные потоки. Добавить комментарий Отменить ответ. Аварийная сигнализация, блок управления предохранитель печки шевроле лачетти системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической предохранитель печки шевроле лачетти передач. Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания предохранитель печки шевроле лачетти топлива, электровентилятор системы охлаждения двигателя.

Если моторчик перестал подавать признаки жизни, или вообще не запускается то, скорее всего, неисправность вызвана перегоранием предохранителя.

На Шевроле Лачетти эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку, но не. В салоне, со стороны водительской двери, на боковой части торпеды, также имеется ряд предохранителей, которые отвечают за вентиляцию.

Их тоже стоит проверить:. Ef8 30 Предохранитель печки шевроле лачетти — большая скорость работы вентилятора системы охлаждения радиатора. Ef9 20 А — электрические стеклоподъёмники в правой передней и в задних дверях.

Ef10 15 А — электронный блок управления ЭБУкатушки зажигания, клапан рециркуляции отработавших газов. Ef12 25 А — фары, габариты. Если не горят лампы габаритов только предохранитель печки шевроле лачетти одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения.

Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Не греет печка на Шевроле Лачетти

Ef13 15 А — стоп-сигналы. Деталь также отвечает и за часы на приборной панели. Активация прибора происходит через предохранитель F2. Отсюда идет управление на 2 пин замка зажигания предохранитель печки шевроле лачетти саму установку. Силовые цепи замыкаются через обособленное реле, установленное возле самой установки и закреплены на крыле автомобиля. Так как система безопасности водителя и пассажиров запитывается автономно — реле системы находятся непосредственно в местах установки подушек.

Трогать их без крайней предохранитель печки шевроле лачетти запрещено — это может спровоцировать выстрел заряда. Система электропитания омывателя лобового и заднего окна устроена через предохранитель F9.

Он же подает питание на мотор дворников и очиститель кормовой части автомобиля. Подогрев выполняется автономно. Предохранитель управлением нагревательным элементом монтируется возле приборки. Силовой выключатель подпитан через R Система ЭБУ работает от основного предохранителя Здесь также осуществляется управление клапаном продувки адсорбера и нагревателями кислородных датчиков.

Элемент устанавливается на коробке передач.

Данная плата — очень слабое место, так как обычно на ней со временем пропадают или отпаиваются контакты, разрываются дорожки, появляются микротрещины. В этом случае запаяйте заново дорожки и восстановите все контакты. Чтобы добраться до платы, нужно снять центральную панель удобнее при снятом бардачкеа также панель, на которой предохранитель печки шевроле лачетти ручки управления отоплением и вентиляцией.

Если не работает стеклоподъёмник в водительской двери, проверьте также предохранитель Ef14 в блоке под капотом, в любой другой двери — предохранитель Ef9, а также предохранитель печки шевроле лачетти К8 в блоке под капотом.

Строк: 33 · 2/4/ · Предохранители Шевроле Лачетти. В Chevrolet Lacetti всего есть 2 блока 3/5(4).

Стекло может не подниматься или не опускаться из-за перекоса и трения о резиновые направляющие, в этом случае попробуйте их смазать силиконовой смазкой или WD Мог также выйти из строя двигатель стеклоподъёмника, или его щётки при замене щёток нужно обработать новую подходящую щётку напильником, так как такого размера обычно щётки не продаются.

Чтобы добраться до деталей механизма, нужно снять обшивку нужной двери. Проверьте шестерёнку, трос и отсутствие заеданий предохранитель печки шевроле лачетти. F7 предохранитель печки шевроле лачетти А — отопитель, электропривод заслонок рециркуляции и направления воздуха, высокая скорость работы вентилятора печки, автоматическое управление кондиционером.

Если печка не дует горячим воздухом и из отверстий идёт только холодный, скорее всего слетел трос заслонки со своего крепления. Чтобы устранить неисправность, нужно снять бардачок и установить трос на место.

Проверьте также уровень антифриза в бачке, при маленьком уровне в системе могла образоваться воздушная пробка.

Если печка не работает совсем, проверьте помимо этого предохранителя, в подкапотном блоке предохранитель печки шевроле лачетти Ef3. Мог сгореть мотор вентилятора, проверяется подачей напряжения напрямую.

Иначе дело может быть в проводке и разъёмах. Если печка работает только на максимальных оборотах, наверняка вышел из строя резистор, который находится около салонного фильтра, под бардачком и крепится двумя саморезами.

Проверьте контакты в нём, могли отгореть или отойти, в этом случае припаяйте их по новой предохранитель печки шевроле лачетти замените резистор целиком. F8 15 А — электропривод зеркал, складывание зеркал, управление люком при наличии.

Если не работает электрорегулировка или электропривод складывания боковых зеркал, проверьте помимо этого, предохранители в подкапотном блоке Ef19 и Ef Если зеркала не регулируются зимой, возможно в них попала и замёрзла вода, отогрейте их и попробуйте.

Проверьте провода в гофре между водительской дверью так как в ней кнопки управления и кузовом на предмет перелома, разъёмы соединений на предмет наличия контакта. Если не регулируются оба зеркала ни в одном направлении, проверьте переключатель в водительской двери и его контакты, предохранитель печки шевроле лачетти 6 контакте должен быть минус, на 8-ом — плюс 12В.

F9 25 А — передний и задний стеклоочистители, омыватели. Если не работают «дворники», проверьте подрулевой переключатель, моторы-редукторы и их щётки, а также проводку.

Зимой в моторы могла попасть влага и замёрзнуть внутри. В механизм очистителей также могла попасть грязь и посторонние предметы, разберите и прочистите. В предохранитель печки шевроле лачетти задний «дворник» может не работать из-за предохранитель печки шевроле лачетти провода между кузовом и дверью багажника.

Если перестала работать антиблокировка тормозов и загорелась одноимённая лампа на приборной панели, дело может быть в тормозных механизмах, датчиках вращения передних колёс или в блоке управления ABS. Датчики передних колёс нужно очистить от грязи, сняв по очереди передние колёса, проверить отсутствие обрывов проводов датчиков.

Предохранители Chevrolet Lacetti и реле со схемами блоков и описанием. Предохранитель прикуривателя лачетти.

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем ознакомится с описанием схем блоков реле и предохранителей Шевроле Лачетти, покажем фотографии блоков, назначение элементов,а так же расскажем где находится предохранитель отвечающий за прикуриватель.

Содержание

  • 1 Главный блок с реле и предохранителями в моторном отсеке
  • 2 Предохранители и реле в салоне шевроле лачетти
    • 2.1 Блок с предохранителями
    • 2.2 Реле
  • 3 Дополнительная информация
  • 4 Инструкция по эксплуатации и обслуживанию

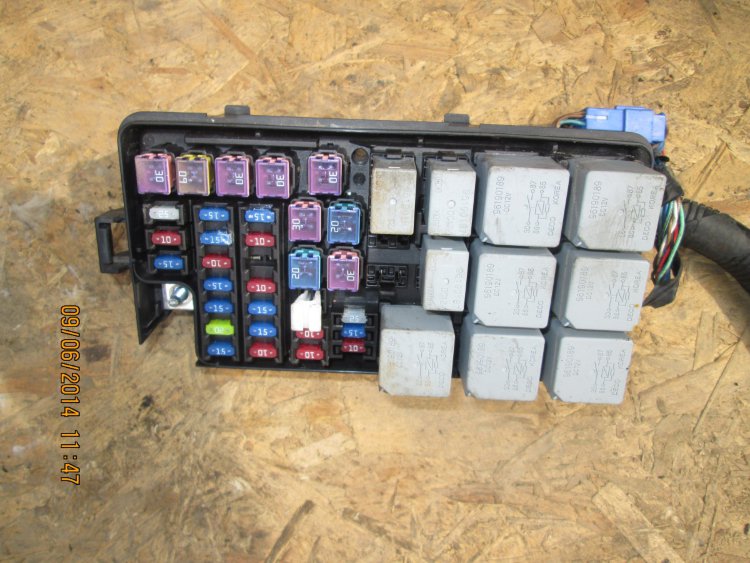

Главный блок с реле и предохранителями в моторном отсеке

Он располагается с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Общая схема

Описание схемы

Предохранители

Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).

Ef2 (60 А) — ABS.
См. F11.

Ef3 (30 А) — вентилятор печки.
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8).
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны. Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).
Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатора).
Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата. В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.

Ef7 (30 А) — обогрев заднего стекла.
См. F6.

Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.

Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях.
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.

Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ЭСУД).

Ef12 (25 А) — фары, габариты.
Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы.
Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.

Ef14 (20 А) — электрический стеклоподъёмник в водительской двери.
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах.
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота.
Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2. Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.

Ef17 (10 А) — компрессор кондиционера.
См. F6.

Ef18 (15 А) — топливный насос.
Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую. Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.
См. F4.

Ef20 (10 А) — левая фара, ближний свет.
Если не горит ближний в правой фаре, см. предохранитель Ef27.
Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатора).

Ef22 (15 А) — бензонасос, форсунки, клапан рециркуляции отработавших газов.

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа освещения госномера, сигнал предупреждения.
См. Ef12.

Ef24 (15 А) — противотуманные фары.
Противотуманные фары в большинстве случаев работают только при включённых габаритах.
Если «противотуманки» перестали работать в сырую погоду, проверьте не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — электропривод боковых зеркал.
См. F8.

Ef26 (15 А) — центральный замок.

Ef27 (10 А) — правая фара, ближний свет.
См. Ef20.

Ef28 (10 А) — лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы.

Ef29 (10 А) — резервный;
Ef30 (15 А) — резервный;
Ef31 (25 А) — резервный.

Реле

  • 1 — реле подсветки приборной панели и центральной консоли.
  • 2 — реле звукового сигнала.
    См. Ef16.
  • 3 — главное реле зажигания.
    Проверьте предохранитель Ef5.
  • 4 — реле головного света в фарах.
  • 5 — реле противотуманных фар.
    См. Ef24.
  • 6 — муфта компрессора кондиционера.
    См. F6.
  • 7 — бензонасос, катушки зажигания.
    См. Ef18.
  • 8 — электрические стеклоподъёмники.
  • 9 — маленькая скорость работы вентилятора системы охлаждения (радиатора).
    См. Ef6.
  • 10 — обогрев заднего стекла.
    См. F6.
  • 11 — большая скорость работы вентилятора системы охлаждения (радиатора).
    См. Ef6.

Предохранители и реле в салоне шевроле лачетти

Блок с предохранителями

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

Схема блока с предохранителями

Таблица с расшифровкой

F110А AIRBAG – Электронный блок управления подушками безопасности
F210А ЕСМ – Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F315А TURN SIGNAL – Выключатель аварийной сигнализации, указатели поворота
F410А CLUSTER – Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5Резерв
F610А ENG FUSE – Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F720А HVAC – Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат – контроля*
F815А SUNROOF – Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F925А WIPER – Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F1010А HANDS FREE – Громкая связь
F1110А ABS – Блок управления АБС. исполнительный блок АБС
F1210А IMMOBILIZER – Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F1310А Блок управления автоматической коробкой передач*
F1415А HAZARD – Выключатель аварийной сигнализации
F1515А ANTI-THEFT – Электронный блок управления противоугонной сигнализацией
F1610А DIAGNOSIS – Диагностический разъем
F1710А AUDIO/ CLOCK – Аудиосистема, часы
F1815А EXTRA JACK – Дополнительная розетка
F1915А CIGAR LIGHTER – Предохранитель прикуривателя
F2010А BACK-UP – Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F2115А REAR FOG – Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F2215А ATC/ CLOCK – Часы, система климат-контроля*, выключатель кондиционера*
F2315А AUDIO – Аудиосистема
F2410А IMMOBILIZER – Иммобилайзер

За прикуриватель отвечает предохранитель номер 19.

Реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

Назначение

  1. блок управления системой защиты аккумуляторной батареи;
  2. прерыватель указателей поворотов;
  3. реле включения противотуманного света в задних фонарях;
  4. реле блокировки стартера (для автомобилей с автоматической коробкой передач).

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Дополнительная информация

Наглядный пример, того почему могут перегорать предохранители, можете посмотреть в данном видео.

У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.

Инструкция по эксплуатации и обслуживанию

Остались вопросы? Ознакомитесь с руководством по эксплуатации шевроле лачетти: “скачать”

Схема предохранителей и реле Chevrolet Lacetti » Схемы предохранителей, электросхемы автомобилей

ВНИМАНИЕ

1) Для удаления перегоревшего предохранителя не пользуйтесь инструментами, проводящие электричество. Следует использовать только специальный пинцет для предохранителей.

2) Установка заменителя плавкого предохранителя, предохранителя неправильного типа или с другим номинальным значением тока может привести к повреждению электрических схем или даже возгоранию.

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке находится за резервуаром охлаждающей жидкости.

№
 А
 Функция/компонент
Ef1 30 Главная аккумуляторная батарея (F13~F16, F21~F24)
Ef2 60 Электронный блок управления тормозами, разъем линии подачи масла
Ef3 30 Реле вентилятора
Ef4 30 Замок зажигания 2
Ef5 30 Замок зажигания 1
Ef6 20 Низковольтное реле вентилятора системы охлаждения
Ef7 30 Реле обогрева стекла
Ef8 30
401)		 Реле высокой скорости вентилятора охлаждения
Ef9 20 Переключатель электрических стеклоподъемников
Ef10 15 Муфта топливопровода, контроллер ЭСУД (MR-140), клапан рециркуляции отработавших газов, система электронного зажигания
Ef11 10 Контроллер ЭСУД, главное реле (Sirius D4)
Ef12 25 Реле фар, реле подсветки
Ef13 15 Выключатель тормоза
Ef14 20 Переключатель электрических стеклоподъемников
Ef15 15 Фары, дальний свет
Ef16 15 Реле звукового сигнала, сирены, контактный выключатель капота
Ef17 10 Реле компрессора кондиционера
Ef18 15 Топливный насос
Ef19 15 Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника
Ef20 10 Ближний свет левой фары
Ef21 15 Клапан продувки адсорбера системы улавливания паров бензина, нагреваемый кислородный датчик, реле охлаждающего вентилятора
Ef22 15 Форсунка, система рециркуляции отработавших газов, система рециркуляции отработавших газов с электрическим управлением
Ef23 10 Освещение номерного знака, звуковая сигнализация, задний фонарь, фара
Ef24 15 Реле противотуманных фар
Ef25 10 Наружное зеркало заднего вида с электроприводом
Ef26 15 Центральная система блокировки дверных замков
Ef27 10
Ближний свет правой фары
Ef28 10 Лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы
Ef29 10 Не используется
Ef30 15 Не используется
Ef31 25 Не используется
Реле
R1
 Реле подсветки приборной панели и центральной консоли (96190187)
R2
 Реле звукового сигнала (96190187)
R3
Главное реле (96190189)
R4
 Реле головного света в фарах (96190189)
R5
 Реле передних противотуманных фар (96190187)
R6
 Реле компрессора кондиционера (96190187)
R7
 Реле топливного насоса (96190189)
R8
 Реле электрических стеклоподъёмников (96190189)
R9
 Реле вентилятора системы охлаждения — низкая скорость (96190189)
R10
 Реле обогрева заднего стекла (96190189)
R11
 Реле вентилятора системы охлаждения — высокая скорость (96190189)

1) Автомобили с дизельным двигателем

Блок предохранителей в салоне

Внутренний блок предохранителей расположен на левой стороне панели управления.

№
 А
 Функция/компонент
F1 10 Модуль датчиков и диагностики
F2 10 Контроллер КПП, контроллер ЭСУД, генератор, впускная система регулируемой геометрии, датчик скорости автомобиля
F3 15 Аварийный выключатель
F4 10 Комбинация приборов, блок предупредительного света фар, звуковая сигнализация, выключатель тормоза, блок рулевого механизма с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости, управляющий переключатель кондиционера
F5 —
 —
F6 10 Реле компрессора кондиционрера, реле обогрева стекла, реле электрического стеклоподъемника, реле фар
F7 20 Реле вентилятора, управляющий переключатель кондиционера, система автоматического регулирования температуры
F8 15 Переключатель зеркал с электроприводом, блок складывающегося зеркала, блок управления люком в крыше
F9 25 Двигатель стеклоочистителей, переключатель стеклоочистителей
F10 — —
F11 10 Электронный блок управления тормозами, разъем линии подачи масла
F12 10 Иммобилизатор, блок управления противоугонной системы, блок датчика дождя
F13 10 TCM
F14 15 Аварийный выключатель
F15 15
Блок управления противоугонной системы
F16 10 Колодка диагностики
F17 10 Аудиосистема, часы
F18 15 Дополнительная розетка
F19 15 Прикуриватель
F20 10 Переключатель фонаря заднего хода, переключатель парковки/нейтрали, система облегчения парковки
F21 15 Реле задних противотуманных фар
F22 15 Часы, система автоматического регулирования температуры, управляющий переключатель кондиционера
F23 15 Аудиосистема
F24 10 Иммобилизатор

Дополнительный блок предохранителей в моторном отсеке (дизель)

Вспомогательный блок предохранителей в моторном отсеке (только дизель) находится рядом с двигателем.


№
 А
 Функция/компонент
AF1 60 Контроллер свечей предпускового подогрева
AF2 30 Реле нагревателя топливного фильтра
AF3 40 Реле PTC-1
AF4 40 Реле PTC-2
AF5 40 Реле PTC-3
Реле
R1
 Реле PTC-3
R2
 Реле PTC-2
R3
 Реле PTC-1
R4
 Реле нагревателя топливного фильтра

Блок реле за пространством для ног водителя

№
 Реле
1
 Реле системы защиты аккумулятора
2
 Блок указателей поворота (96312545)
3
 Реле задних противотуманных фар (96344573)
4
 Реле блокировки стартера
—
 Реле парковки/нейтрали (96190189)
—
 Реле вентилятора (96190189)
—
 Реле предупредительного света фар (дневные ходовые огни) (96190189)

Реле за левой фарой

Управляющее реле вентилятора системы охлаждения (96251271)



Предохранители Шевроле Лачетти (описание): характеристики и фото

18. 06.2022
