Предохранители и реле ниссан микра с описанием назначения и схемами блоков

Компактный Nissan Micra является европейской копией японской версии Ниссан Марч. Выпускается с 1982 года. На текущее время в производстве 7-ое поколение. Первое имеет маркировку кузова К10, второе – К11, третье – К12 и т. д. Официально, с четвёртого поколения данный автомобиль в Россию не поставляется. В нашем материале Вы можете найти описание блоков предохранителей и реле ниссан микро для второго (к11) и третьего (к12) поколения, выпускавшиеся в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах, а так же их схемы и описание назначения элементов. Отметим предохранители отвечающие за прикуриватель.

Содержание

  • 1 Описание для К12
    • 1.1 Общее расположение
    • 1.2 Предохранители в салоне
    • 1.3 Предохранители под капотом
      • 1.3.1 Блок с реле за фарой
      • 1.3.2 Дополнительные блоки
  • 2 Описание для К11
    • 2. 1 Общее расположение
    • 2.2 Предохранители в салоне
    • 2.3 Предохранители под капотом

Описание для К12

Общее расположение

Схема

Назначение

1Блок управления кондиционером — за панелью управления отопителем
2Датчик солнечного света (система кондиционирования)
3Датчик температуры воздуха на впуске (кондиционер/ отопитель)
4Датчик удара (SRS)
5Датчик удара, со стороны водителя- под сиденьем
6Датчик удара, со стороны пассажира — под сиденьем
7Блок управления противоугонной систем ой – если установлен
8Аккумуляторная батарея
9Реле центрального замка — “keyless entry”, если есть
10Диагностический разъем (DLC)
11Реле нагревателя охлаждающей жидкости — дизель
12Блок предохранителей и реле, моторный отсек 1
13Блок предохранителей и реле, моторный отсек 2
14Блок предохранителей и реле, моторный отсек З
15Блок предохранителей и реле, моторный отсек 4 — дизельный двигатель
16Блок предохранителей и реле приборная панель
17Дополнительный предохранитель (Main250A) — аккумуляторная батарея
18Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя
19Звуковой сигнал — за решеткой радиатора
21Транспондер иммобилайзера- замок зажигания
24Многофункциональный блок управления 2 – функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель омыватель лобового стекла
25Блок управления навигационной системы — в блоке аудиосистемы (если есть)
26Датчик температуры окружающего воздуха
27Выключатель запрещения запуска — на КПП
28Блоку правления усилителем рулевого управления
29Электронный блок управления SRS
30Электронный блок управления КПП
31Маршрутный компьютер

Расположение блоков с предохранителями можете посмотреть на примере правосторонней модели.

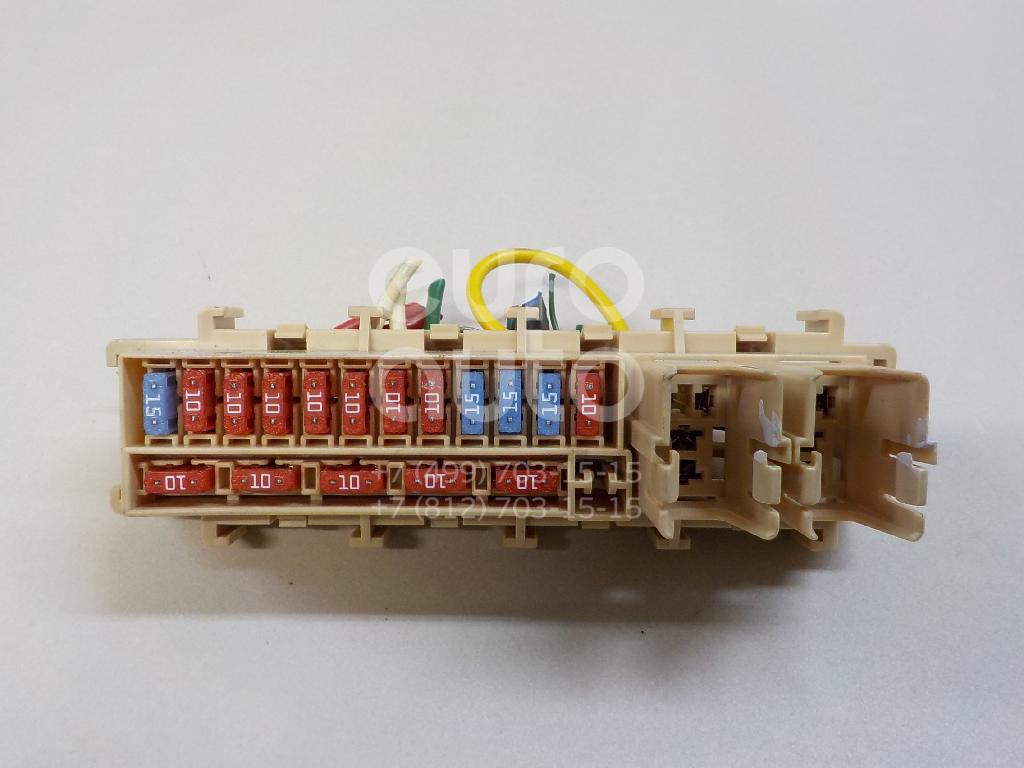

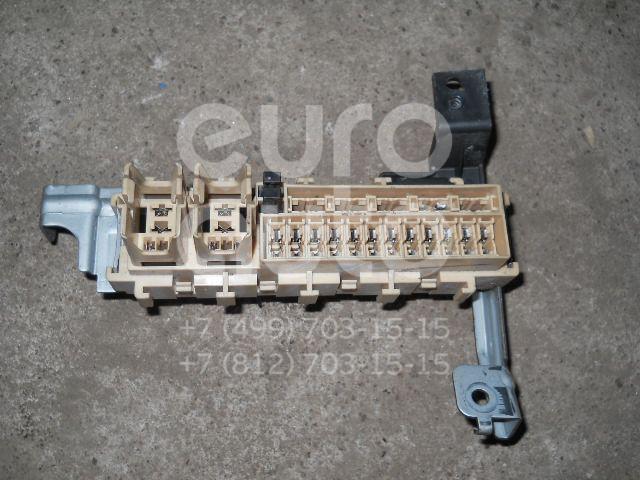

Предохранители в салоне

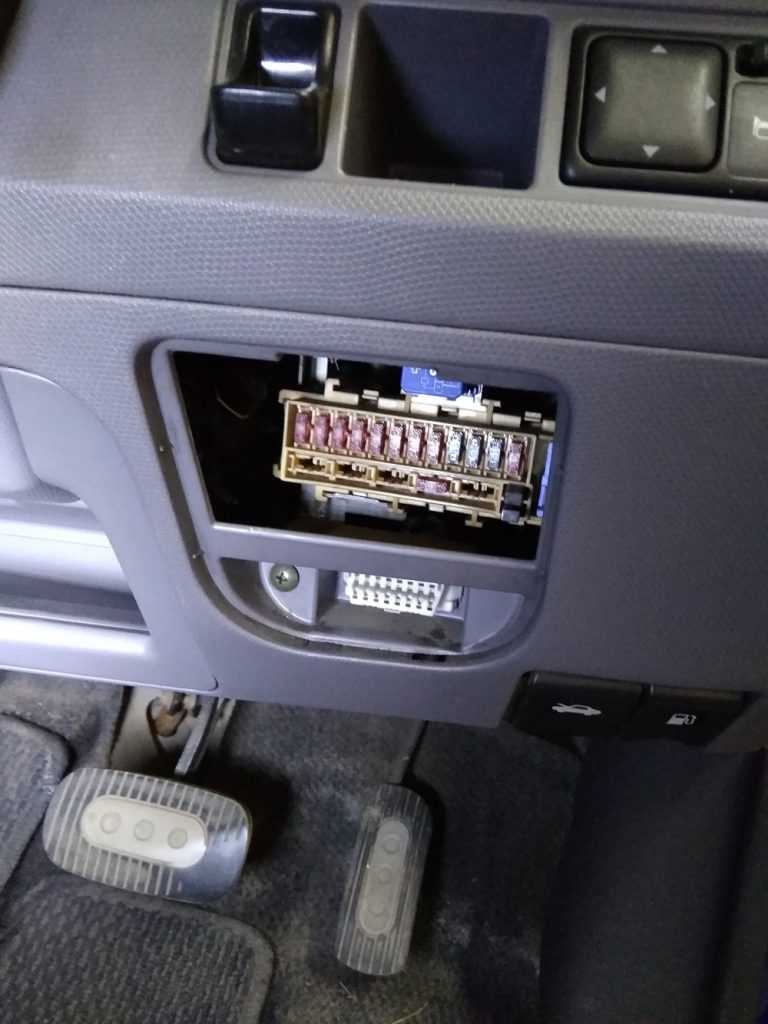

Находится в панели приборов рядом с рулевой рейкой. Данный блок закрыт защитной крышкой, на обратной стороне которой будет актуальное описание.

Фотография

Схема

Обозначение

1Реле дополнительного оборудования
2Реле электродвигателя вентилятора отопителя
F1(15А) Очиститель лобового стекла
F2(10А) Индикаторы комбинации приборов
F3(10А) Система SRS
F4(10А) Многофункциональный блок управления 1, диагностический разъем
F5(10А) Выключатель стоп-сигналов (датчик положения педали тормоза), система ABS, стоп-сигналы
F6(10А) Центральный замок, противоугонная система, система кондиционирования
F7(10А) Многофункциональный блок управления 1
F8(10А) Индикаторы комбинации приборов, диагностический разъем (DLC)
F9(15А) Отопитель кондиционер
F10(15А) Отопитель кондиционер
F11(15А) Предохранитель прикуривателя nissan micro
F12(10А) Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида на дверях, маршрутный компьютер
F13(10А) Обогреватель заднего стекла
F14(10А) Лампы системы освещения в дневное время
F15(10А) Подогреватель сидений
F16(10А) Кондиционер
F17(10А) Противоугонная система, центральный замок, лампы освещения салона

За прикуриватель отвечает предохранитель номер 11 на 15А.

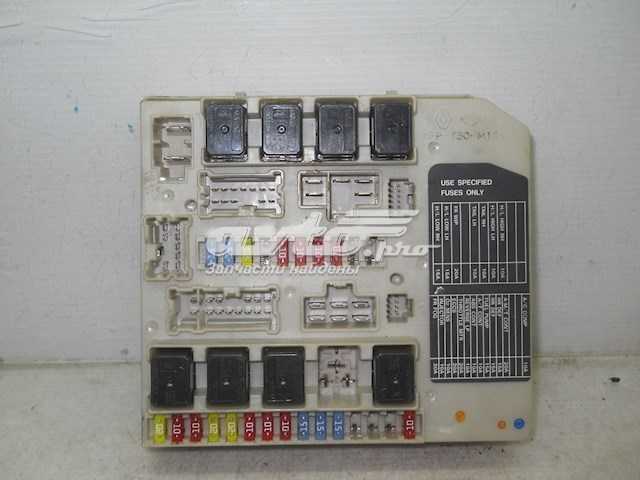

Предохранители под капотом

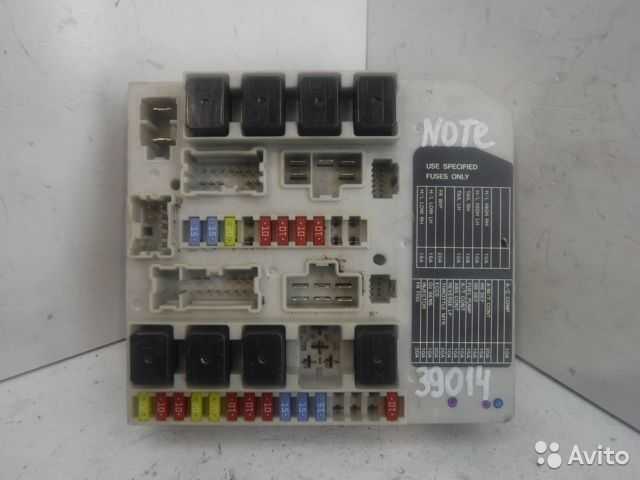

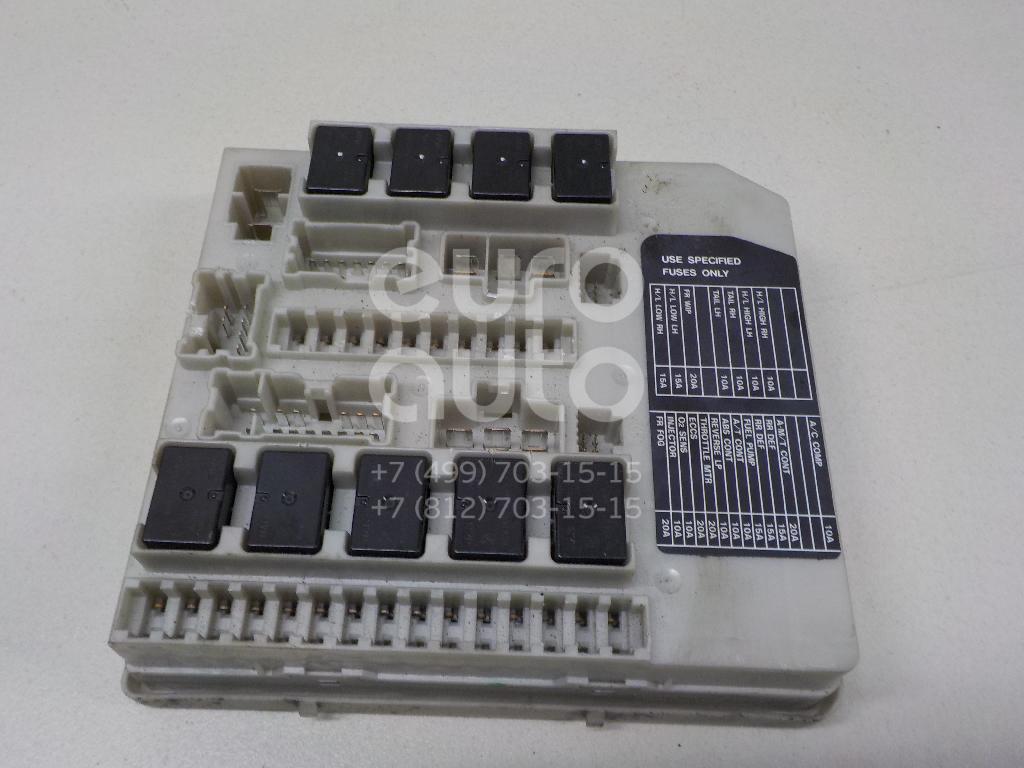

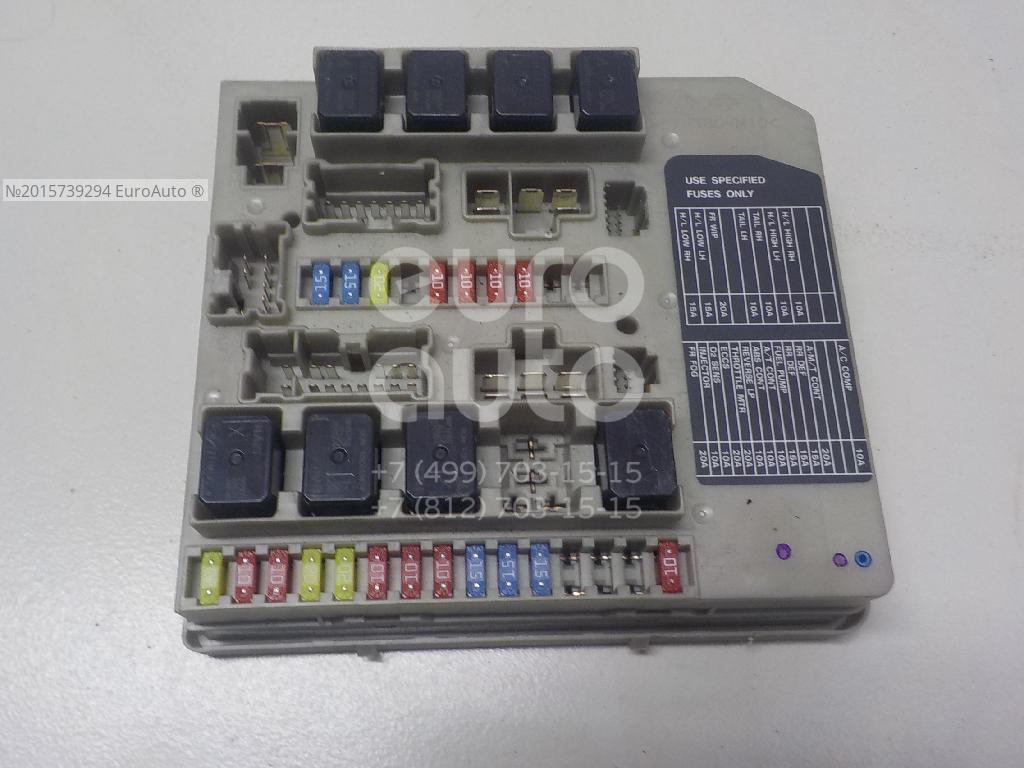

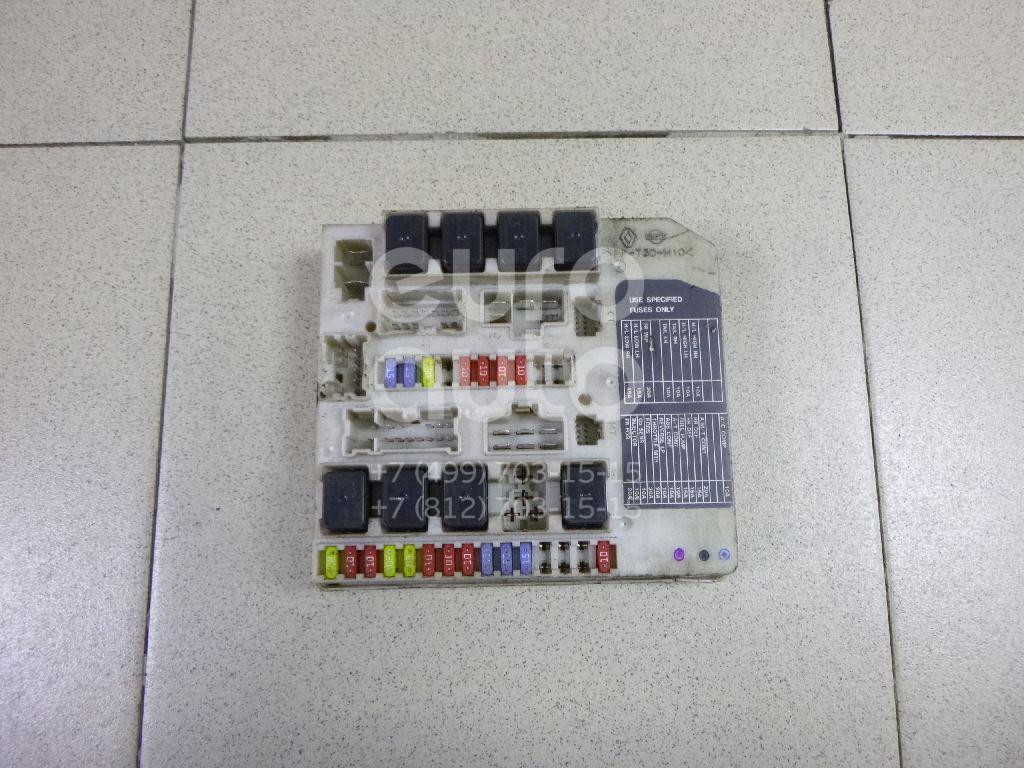

Блок с реле за фарой

Фотография

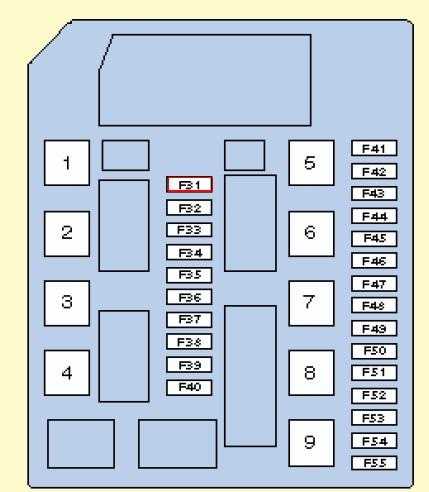

Схема и распиновка

Расшифровка предохранителей

F31—
F32—
F33(10А) Правая фара — дальний свет, система освещения в дневное время – если есть
F34(10А) Дальний свет- левая фара, система освещения в дневное время – если есть
F35(10А) Задний правый габарит
F36(10А) Задний левый габарит
F37—
F38(20А) Очиститель лобового стекла
F39(15А) Ближний свет- левая фара, система освещения в дневное время — если есть
F40(15А) Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар
F41(10А) Реле кондиционера
F42—
F43—
F44—
F45(15А) Реле обогревателя заднего стекла
F46(15А) Реле обогревателя заднего стекла
F47(15А) Реле топливного насоса
F48(10А) Электронный блок управления КПП
F49(10А) Анти блокировочная система тормозов (ABS)
F50(10А) Выключатель запрещения запуска
F51(20А) Реле блока управления дроссельной заслонкой
F52(20А) Управление двигателем
F53(10А) Подогреваемые кислородные датчики
F54(10А) Форсунки
F55(20А) Противотуманные фары
Дополнительные блоки

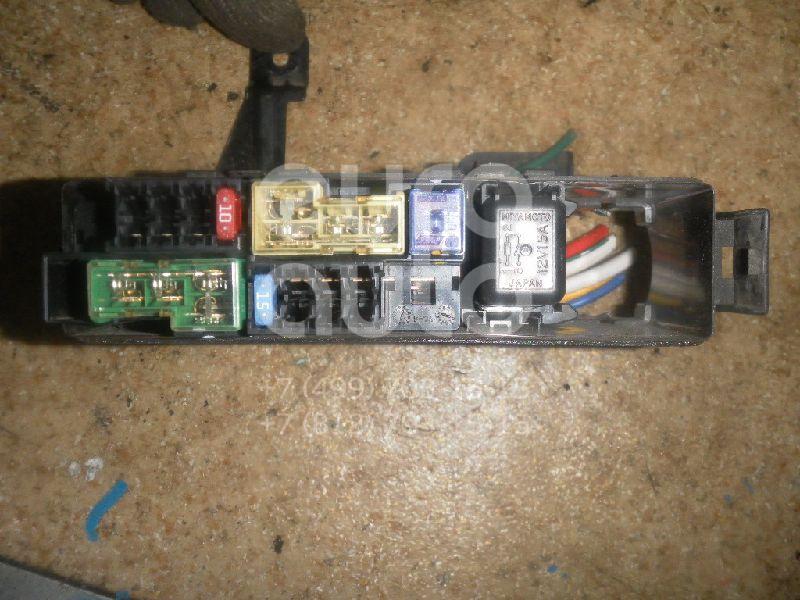

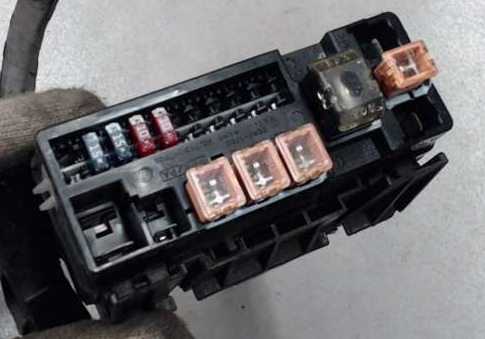

Блок 1

Схема

Назначение

1Реле звукового сигнала
F21—
F22—
F23—
F24(15А) Аудиосистема, навигационная система
F25(10А) Звуковой сигнал
F26(10А) Генератор
F27(10А) Система освещения в дневное время — если есть
F28(10А) —
F29(40А) Электронный блок управления ABS
F30(40А) Реле электродвигателя вентилятора системы охлаждения
F31(40А) Замок зажигания
F32(40А) Нагреватель охлаждающей жидкости
F33(40А) Многофункциональный блок управления 1
F34(30А) Электронный блоку правления ABS
F35(30А) Реле насоса омывателя фар
F36(60А) Электронный блок управления АБС

Блок 2

Схема блока предохранителей высокой мощности

Обозначение

  • А – 250А Главный предохранитель
  • B – 80А Электронный блоку правления ABS
  • C – 80А Многофункциональный блок управления 1
  • D – 60А Блок предохранителей /реле — моторный отсек 1 (F45-F46),(F51-F52), реле основных цепей зажигания
  • E – 80А Блок предохранителей /реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя

Описание для К11

Общее расположение

Обозначение

1Боковой датчик удара (система SRS), сторона водителя
2Боковой датчик удара (система SRS), сторона пассажира
3Звуковой предупреждающий сигнал/ зуммер — комбинация приборов
4Аккумуляторная батарея
5Блок управления центральным замком
6Блок управления сигналом системы центрального замка
7Диагностический разъем (DLC), 14-контактный
8Диагностический разъем, 16-контактный
9Блок управления системы освещения в дневное время — если есть
10Реле противотуманных фар
11Реле топливного насоса – правая нижняя защитная панель
12Блок предохранителей /реле приборная панель
13Блок предохранителей /реле, моторный отсек 1
14Блок предохранителей /реле, моторный отсек 2 – бензин
15Блок предохранителей /реле, моторный отсек 3 – дизель
16Реле задержки омывателя фар- если есть
17Реле обогревателя заднего стекла, если есть – задняя стойка
18Реле электродвигателя вентилятора отопителя
19Резистор электродвигателя вентилятора отопителя
20Звуковой сигнал 1
21Звуковой сигнал 2
22Реле звукового сигнала
23Реле вспомогательных цепей зажигания
24Реле основных цепей зажигания
25Электронный блок управления иммобилайзером
26Реле прерыватель указателей поворота
27Реле электродвигателя очистителя заднего стекла — задняя стойка
28Электронный блок управления SRS
29Электронный блок управления КПП
30Датчик скорости автомобиля, тип 1 — КПП
31Датчик скорости автомобиля, тип2- комбинация приборов
32Реле электродвигателя очистителя лобового стекла

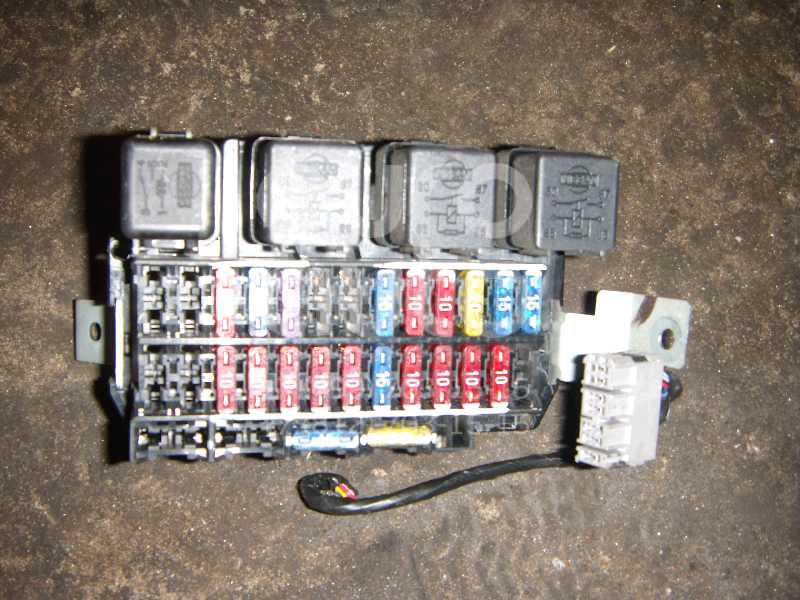

Предохранители в салоне

Находится в панели приборов.

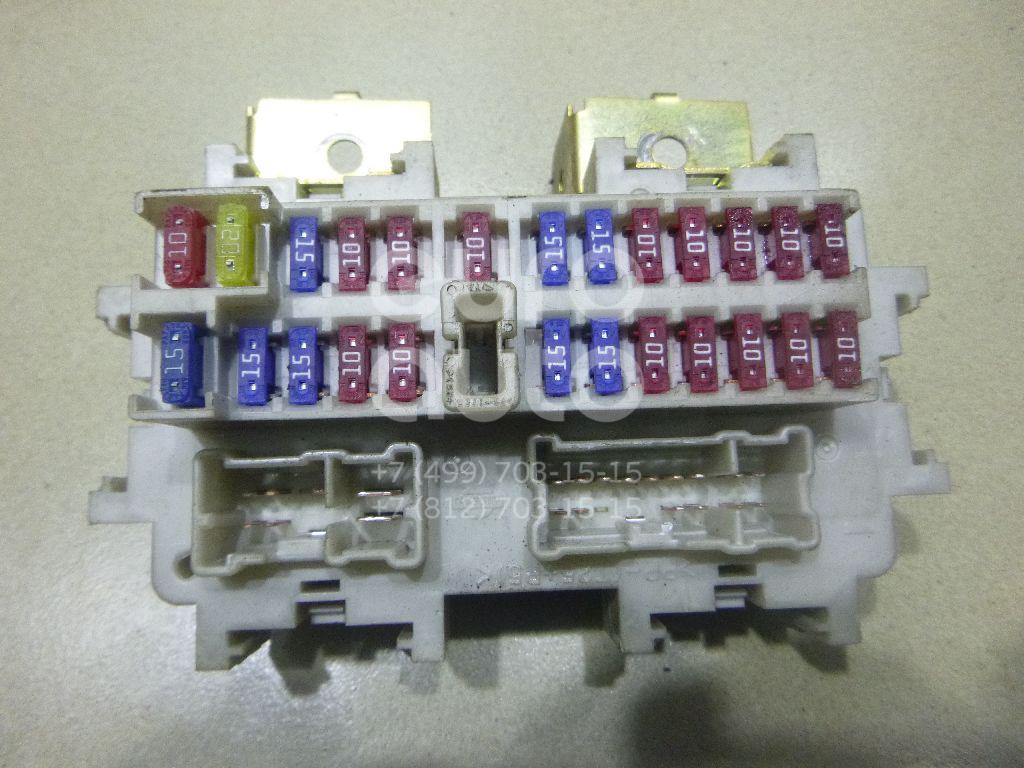

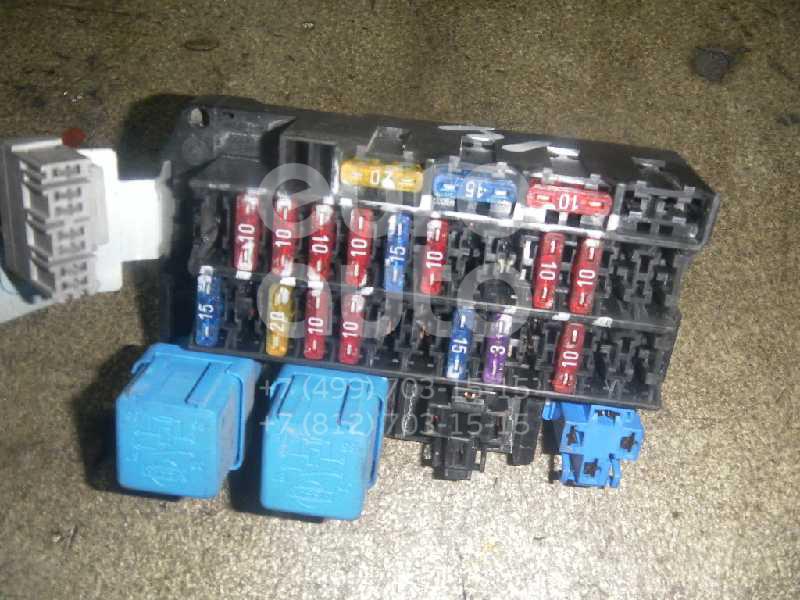

Вариант 1

Схема

Описание

F1(20 А) Электродвигатель вентилятора кондиционера – отопителя
F2—
F3(10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла
F4(10А) Реле звукового сигнала
F5(15А) Реле противотуманных фар
F6(10А) Система кондиционирования, выключатель запрещения запуска
F7(7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем
F8(10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска (“PVN”), фонари заднего хода
F9(15А) Очиститель омыватель заднего стекла
F10(15А) Аудиосистема
F11(7,5А) Выключатель аварийной сигнализации
F12(7,5А) Электронный блок управления ABS
F13(15А) Предохранитель прикуривателя
F14(10А) Стоп-сигналы, АБС
F15(10А) Выключатель аварийной сигнализации
F16(10А) Электронный блок управления КПП
F17(15А) Реле топливного насоса
F18(10А) Подогреватель сидений
F19(20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла
F20(7,5А) Система управления двигателем, блок управления иммобилайзером
F21—
F22(10А) Электронный блок управления SRS
F23(10А) Очиститель омывательи лобового стекла
F24(10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка
F25(10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу
F26(7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем
F27—
F28—
F29(15А) Реле задержки омывателя фар

За прикуриватель отвечает предохранитель номер 13 на 15А.

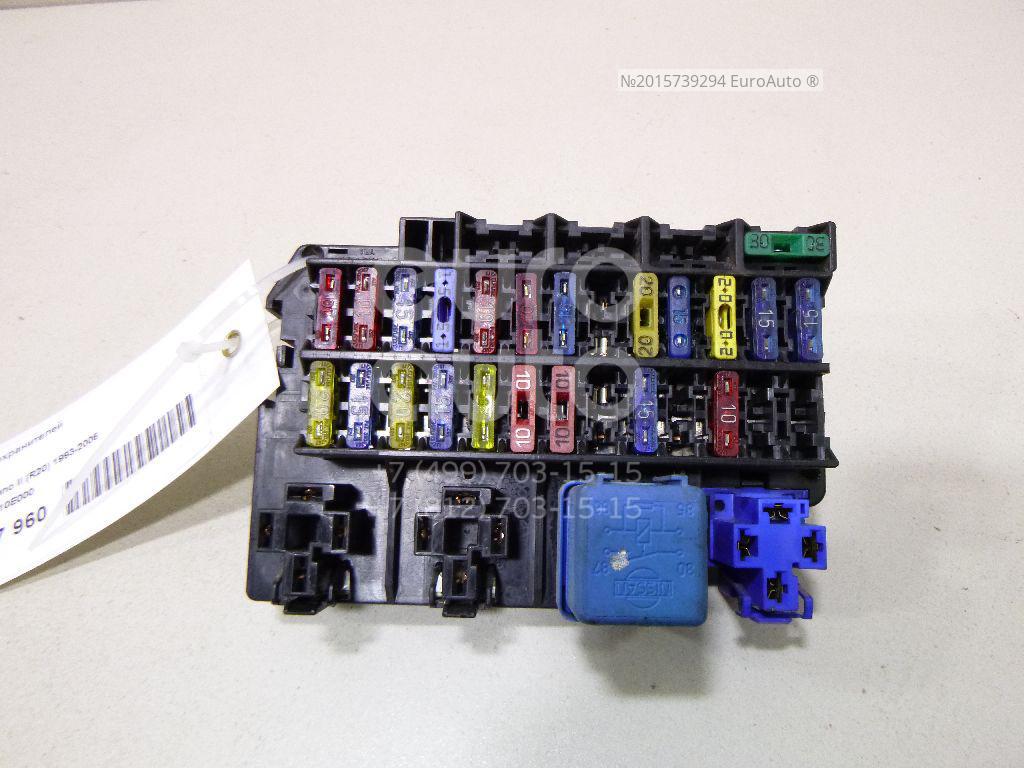

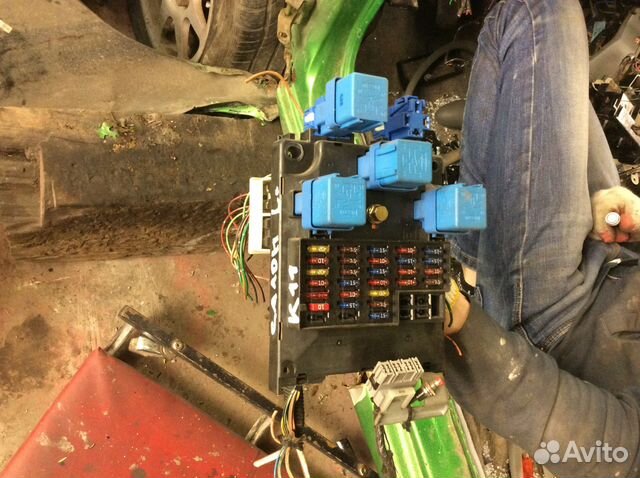

Вариант 2

Фотография

Сверяйте схему со своим описание на обратной стороне крышки.

Обозначение

  • 10А Стартер / сигнал
  • 10А Освещение салона
  • 10А Лампы стоп сингала
  • 10А Противотуманные фары
  • 10А Сигнал
  • 15А Противотуманные фары
  • 10А Аварийная сигнализация
  • 10А Задние фонари
  • 10А Сиглалы поворотов
  • 10А Приборная панель



  • 10А Двигатель
  • 15А Топливный насос
  • 3А Топливный насос
  • 10А Кондиционер
  • 15А Вентилятор обогревателя
  • 10А Аудио система
  • 10А Стеклоочиститель задний
  • 20А Стеклоочиститель передний
  • 10А Прикуриватель
  • 10A Противотуманные фары

В данном исполнении за прикуриватель отвечает 2ой снизу предохранитель в правом столбце на 15А. На схемах он обозначен как CIG LIGHTER.

Предохранители под капотом

Вариант 1

Фотография

Схема

Расшифровка

F1(30А) Блок управления свечами накаливания — дизель
F2—
F3(10А) Задние габариты
F4(15А) Правая фара
F5(15А) Левая фара
F6(25А) Электропривод стеклоподъемников, блок управления центральным замком
F7(15А) Запасной
F8—
F9(25А) Электродвигатель вентилятора системы охлаждения
F10(10А) Запасной
F11(15А) Кондиционер
F12(30А) Антиблокировочная система тормозов (ABS)
F13(30А) Замок зажигания
F14(25А) Управление двигателем
F15(65А) Распределение питания аккумуляторной батареи

Вариант 2

Фотография

Схема

Назначение

F1(40А) Электронный блок управления ABS
F2(30А) Замок зажигания
F3(40А) Электронный блок управления ABS
F4(80А) Распределение питания аккумуляторной батареи
F5(30А) Электродвигатель вентилятора системы охлаждения
F6(30А) Электропривод стеклоподъемников, блок управления центральным замком
F7(30А) Управление двигателем
F8—
F9(60А) Блок управления свечами накаливания — дизель
F10—
F11—
F12—
F13—
F14—
F15(10А) Генератор
F16(10А) Задние габариты
F17(15А) Левая фара
F18(15А) Правая фара
F19(15А) Кондиционер

Предохранители Ниссан Микра/Марч К12, 2002

05. 09.2019

Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и в подкапотном пространстве.


Рассмотрены схемы Ниссан Микра / Марч К12 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

В моторном отсеке


Расположение компонентов. №12,13,14 — монтажные блоки.

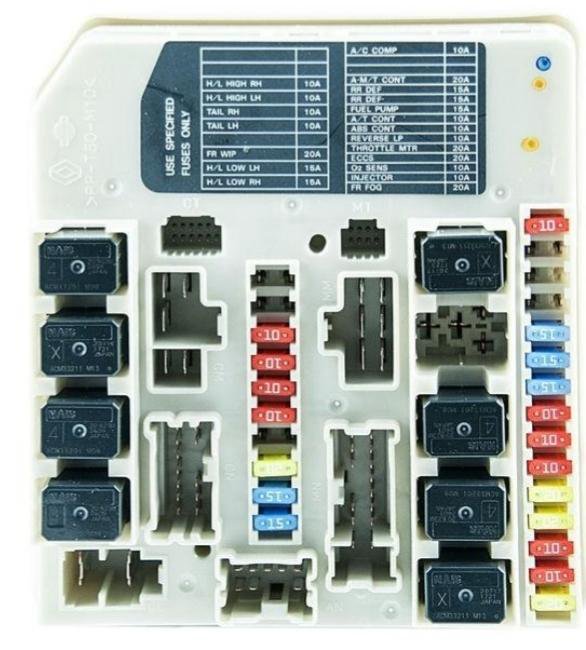

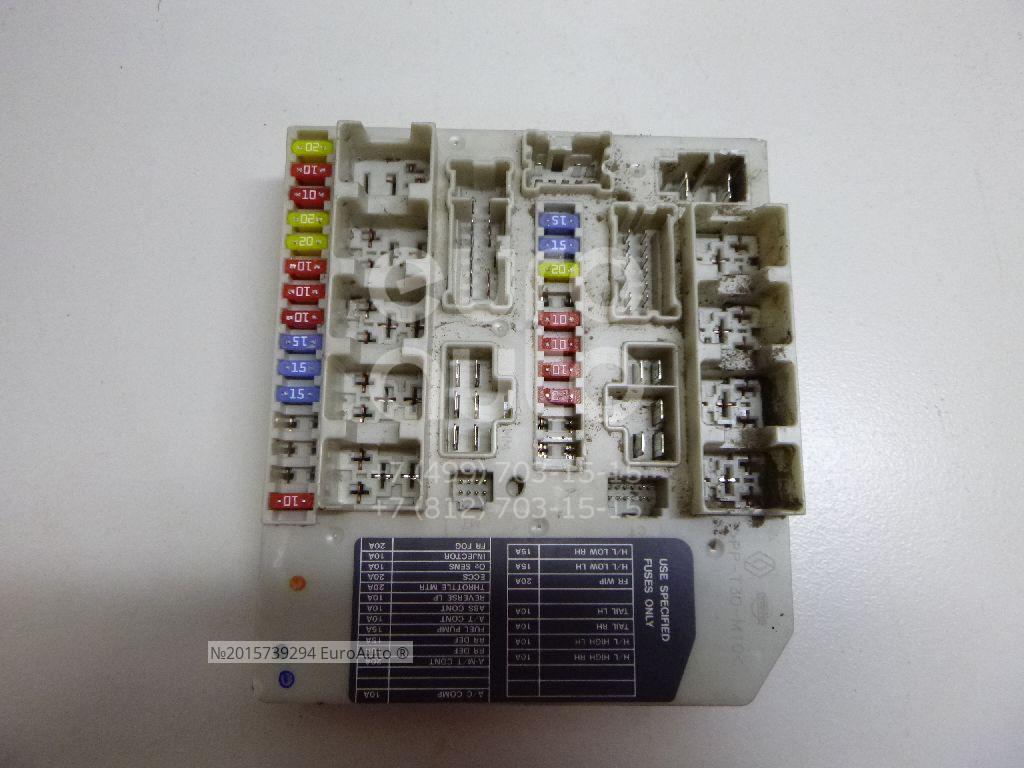

Первый монтажный блок — общий вид.

Схема предохранителей в моторном блоке 1 (№12 на картинке)
№РасшифровкаТок, А
F31—
F32—
F33Правая фара — дальний свет, система освещения в дневное время- если есть10
F34Дальний свет- левая фара, система освещения в дневное время- если есть10
F35Задний правый габарит10
F36Задний левый габарит10
F37—
F38Очиститель лобового стекла20
F39Ближний свет- левая фара, система освещения в дневное время — если есть15
F40Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар15
F41Реле кондиционера10
F42—
F43—
F44—
F45Реле обогревателя заднего стекла15
F4615
F47Реле бензонасоса15
F48Электронный блок управления КПП10
F49Анти блокировочная система тормозов АБС (ABS)10
F50Выключатель запрещения запуска10
F51Реле блока управления дроссельной заслонкой20
F52Управление двигателем20
F53Подогреваемые кислородные датчики10
F54Форсунки10
F55Противотуманные фары20
Реле
1обогреватель заднего стекла
2система управления двигателем
3Реле ближнего света фар
4Передние противотуманные фары
5Стартер
6—
7Реле электродвигателя вентилятора системы охлаждения — высокая скорость
8Реле электродвигателя вентилятора системы охлаждения- низкая скорость
9Основные цепи зажигания


Второй монтажный блок — общий вид.

Схема предохранителей в моторном блоке 2 (№13 на картинке)
№ОписаниеТок, А
1Реле звукового сигнала
F21Нет
F22Нет
F23Нет
F24Аудиосистема, навигационная система15
F25Звуковой сигнал10
F26Генератор10
F27Система освещения в дневное время — если есть10
F28Резерв10
F29Электронный блок управления АБС/ABS40
F30Реле электродвигателя вентилятора системы охлаждения40
F31Замок зажигания40
F32Нагреватель охлаждающей жидкости40
F33Многофункциональный блок управления 140
F34Электронный блок ABS30
F35Реле насоса омывателя фар30
F36Электронный блок управления АБС60
Дополнительный блок 3  (№14 на картинке)
№НазначениеТок, А
F1Электронный блок управления ABS80
F2Многофункциональный блок управления 180
F3Блок предохранителей/реле — 1 в моторном отсеке (F45-F46),(F51-F52), реле основных цепей зажигания60
F4Блок предохранителей/реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя
80

В салоне


Блок находится с водительской стороны, внизу панели приборов. Он закрыт пластиковой крышкой.

Общий вид.

Схема предохранителей в салоне (№16 на картинке)
№РасшифровкаТок, A
1с 2003г.: Стеклоочиститель и омыватель15
до 2003г: Стеклоочиститель и омыватель20
2Комбинация приборов, блок управления коробкой передач10
3Блок управления подушками безопасности10
4Диагностический разъем, усилитель кондиционера, привод заслонки вентиляции, блок кузовной электроники, противоугонная система, бесключевой доступ, сирена, усилитель антенны NATS, блок управления ESP, блок управления двигателем, стеклоподъемники, люк, блок управления складыванием крыши10
5Выключатель ламп стоп-сигнала, бесключевой доступ10
6Замок зажигания, блок кузовной электроники, бесключевой доступ (зуммер), противоугонная система (концевой выключатель капота), сирена, блок управления отопителем10
7Блок кузовной электроники (многофункциональный переключатель)10
8Диагностический разъем, блок управления коробкой передач, усилитель кондиционера, комбинация приборов10
9Мотор отопителя, усилитель кондиционера, усилитель вентилятора отопителя15
1015
11предохранитель прикуривателя микра к12
15
12Аудио система, навигация, бесключевой доступ, зеркала с электроприводом10
13Обогрев зеркал10
14Дневные ходовые огни10
15Подогрев сидений10
16Реле PTC (№1, 2, 3)10
17с 2003г. : Замок зажигания, бесключевой доступ, блок кузовной электроники, модуль блокировки руля10
Реле
R1Вспомогательное реле
R2Отопитель

Материалы по теме

Схема предохранителей и реле Nissan Micra (2002-2010) » Схемы предохранителей, электросхемы автомобилей

Блок предохранителей в салоне


№
 A
 Назначение
1 15 ’03→: Стеклоочиститель и омыватель
20 ←’03: Стеклоочиститель и омыватель
2 10 Комбинация приборов, блок управления коробкой передач
3 10 Блок управления подушками безопасности
4 10 Диагностический разъем, усилитель кондиционера, привод заслонки вентиляции, блок кузовной электроники, противоугонная система, бесключевой доступ, сирена, усилитель антенны NATS, блок управления ESP, блок управления двигателем, стеклоподъемники, люк, блок управления складыванием крыши
5 10 Выключатель ламп стоп-сигнала, бесключевой доступ
6 10 Замок зажигания, блок кузовной электроники, бесключевой доступ (зуммер), противоугонная система (концевой выключатель капота), сирена, блок управления отопителем
7 10 Блок кузовной электроники (многофункциональный переключатель)
8 10 Диагностический разъем, блок управления коробкой передач, усилитель кондиционера, комбинация приборов
9 15 Мотор отопителя, усилитель кондиционера, усилитель вентилятора отопителя
10 15 Мотор отопителя, усилитель кондиционера, усилитель вентилятора отопителя
11 15 Прикуриватель
12 10 Аудио система, навигация, бесключевой доступ, зеркала с электроприводом
13 10 Обогрев зеркал
14 10 Дневные ходовые огни
15 10 Подогрев сидений
16 10 Реле PTC (1, 2, 3)
17 10 ’03→: Замок зажигания, бесключевой доступ, блок кузовной электроники, модуль блокировки руля
Реле
R1 Вспомогательное реле
R2 Отопитель

Блок предохранителей в моторном отсеке No.

1
No.
 A
 Назначение
21 —  —
22 —  —
23 15 ’04→: Стеклоподъемники, люк, блок управления складыванием крыши (кабриолет)
24 15 Аудио система, навигация
25 10 реле звукового сигнала
26 10 генератор
27 10 Реле дневных ходовых огней
28 —  —
F 40 Реле мотора ABS
G 40 Реле вентилятора системы охлаждения — высокая скорость, реле вентилятора системы охлаждения — низкая скорость
H 40 Замок зажигания
I 40 Реле PTC 3, автоматический выключатель — кабриолет (левое/правое реле гидравлики)
J 40 Блок кузовной электроники
K 30 Реле соленоида ABS
L 30 Реле омывателей фар
M 60 Блок управления ESP
Реле
R1 Звуковой сигнал
R2 Дневные ходовые огни

Блок предохранителей в моторном отсеке No.

2
No.
 A
 Назначение
32 —  —
33 —  —
34 10 Правая фара — дальний свет
35 10 Левая фара — дальний свет
36 10 Габаритный свет с правой стороны, освещение номерного знака, корректор света фар, подсветка: (аудио система, блок управления кондиционером и отопителем, выключатель аварийной сигнализации, пепельница, автоматическая коробка передач,  блок управления в дверях, выключатель ESP, выключатель омывателей фар)
37 10 Габаритный свет с левой стороны, подсветка выключателя подогрева сидений, переключать открытия/закрытия крыши (кабриолет)
38 —  —
39 20 Реле стеклоочистителя
40 15 Левая фара — ближний свет
41 15 Правая фара — ближний свет
42 10 Реле кондиционера
43 —  —
44 —  —
45 20  —
46 15 Реле обогрева заднего стекла
47 15 Реле обогрева заднего стекла
48 15 Реле топливного насоса
49 10 Блок управления коробкой передач, датчик переключения передач (Revolution Sensor)
50 10 Блок управления ABS, датчик рыскания
51 10 Селектор коробки передач (PNP), комбинация приборов, блок управления коробкой передач
52 20 Реле дроссельной заслонки
53 20 CR, HR: Реле блока управления двигателем (ECM), блок управления двигателем, процессор блока IPDM E/R (блок предохранителей), катушки зажигания, датчик положения коленчатого вала, клапан IVT, конденсатор, соленоид EVAP, датчик массового расхода воздуха
20 K9K: Реле блока управления двигателем (ECM), блок управления двигателем, датчик массового расхода воздуха, клапан подачи топлива, датчик распредвала, клапан EGR, выключатель ламп стоп-сигнала, процессор IPDM E/R (блок предохранителей), клапан турбокомпрессора
54 10 Кислородный датчик
55 10 Форсунки
56 20 передний противотуманный свет
Реле
R1 Обогрев заднего стекла
R2 Блок управления двигателем (ECM)
R3 Ближний свет
R4 Передний противотуманный свет
R5 Стартер
R6  —
R7 Вентилятор системы охлаждения — высокая скорость
R8 Вентилятор системы охлаждения — низкая скорость
R9 Зажигание

Дополнительный блок предохранителей в моторном отсеке (дизель — K9K)

No.
A
 Назначение
N 80 Реле PTC 1
O 60 Реле свечей накаливания
P 80 Реле PTC 2

Блок силовых предохранителей


No.
 A
 Назначение
A 250 Предохранители: «B», «C»
B 80 Предохранители: «F», «G», «H», «I», «J», «K», «L», «M», «23», «24», «25», «26», «27»
C 80 Реле дальнего света — правая сторона (предохранитель: «34»), реле дальнего света — левая сторона (предохранитель: «35»), реле габаритного света (предохранители: «36», «37»), реле ближнего света (предохранители: «40», «41»), реле противотуманного света (предохранитель: «56»), предохранители: «39», «42»
D 60 Реле зажигания (реле кондиционера, реле обогрева заднего стекла, реле стеклоочистителя, реле стеклоочистителя — высокая/низкая скорость, предохранители: «48», «49», «50», «51», «54», «55»), предохранители: «46», «47», «52», «53»
E 80 Вспомогательное реле (предохранители: «11», «12»), реле отопителя (предохранители: «9», «10», «16»), предохранители: «5», «6», «7», «8», «17»

Блок предохранителей и реле Nissan Micra 3-х или 5-ти дверный хэтчбек, а такаже кабриолет (K12; 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Схема блока предохранителей Nissan Micra/March (K12; 2003-2010)

Объявление vertisements



В данной статье мы рассматриваем Nissan Micra/Nissan March (K12) третьего поколения, выпускавшегося с 2002 по 2010 год. Здесь вы найдете схемы блока предохранителей Nissan Micra 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя. (расположение предохранителей) и реле.

Предохранитель прикуривателя (розетка) в Nissan Micra / March — это предохранитель F11 в блоке предохранителей панели приборов.

Содержание

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен под рулевым колесом, за крышкой.

Схема блока предохранителей



Назначение предохранителей в салоне

№ Ампер Компонент
1 Реле дополнительного оборудования
2 Реле вентилятора отопителя
F1 15A Стеклоочиститель
F2 10A Индикаторы комбинации приборов
F3 10A Система SRS
F4 10A Многофункциональный блок управления 1, диагностический разъем
F5 10A Выключатель стоп-сигналов (бесконтактный), ABS, стоп-сигналы
F6 10А Центральный замок, сигнализация, кондиционер
F7 10A Многофункциональный блок управления 1
F8 10A Индикаторы комбинации приборов, диагностический разъем (DLC)
F9 15А Отопитель/кондиционер
F10 15А Отопитель/кондиционер
F11 15A Прикуриватель
F12 10A Аудиосистема, навигационная система, противоугонная система, электрические зеркала заднего вида, бортовой компьютер
F13 10A Обогрев заднего стекла
F14 10A Дневной свет
F15 10А Подогрев сидений
F16 10А Кондиционер
F17 10A Противоугонная система, центральный замок, внутреннее освещение

Блоки предохранителей в моторном отсеке

Блок предохранителей №1

Блок предохранителей 1 расположен в моторном отсеке (слева), за фарой.

Схема блока предохранителей

Объявление vertisements



Назначение предохранителей в блоке предохранителей в моторном отсеке 1

№ Усилитель Компонент
F31 —
Ф32 —
F33 10A Правая фара — дальний свет, система дневного света
F34 10A Левая фара — дальний свет, система дневного света
F35 10А Задний правый габаритный фонарь
F36 10А Габаритный фонарь задний левый
F37 — —
F38 20А Стеклоочиститель
F39 15A Ближний свет — левая фара, система дневного света
F40 15A Ближний свет — правая фара, система дневного света, корректор фар
F41 10А Реле кондиционера
Ф42 — —
Ф43 — —
Ф44 — —
F45 15А Реле обогревателя заднего стекла
F46 15А Реле обогревателя заднего стекла
F47 15А Реле топливного насоса
F48 10А Электронный блок АТ
F49 10A Антиблокировочная система тормозов (ABS)
F50 10A Выключатель запрета пуска
F51 20A Реле модуля управления дроссельной заслонкой
F52 20А Управление двигателем
F53 10A Датчики кислорода с подогревом
F54 10А Форсунки
F55 20А Противотуманные фары

Ad vertisements

Блок предохранителей #2

Блок предохранителей 2 расположен в моторном отсеке (слева).

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей 2 моторного отсека

№ Усилитель Компонент
1 Реле звукового сигнала
F21
F22
F23
F24 15A Аудиосистема, навигационная система
F25 10А Звуковой сигнал
F26 10А Генератор
F27 10А Система освещения в дневное время — при наличии
F28 10А
F29 40A Электронный блок управления ABS
F30 40А Реле вентилятора охлаждения
F31 40А Замок зажигания
F32 40A Подогреватель охлаждающей жидкости
F33 40A Многофункциональный блок управления 1
F34 30A Электронный блок управления ABS
F35 30А Реле омывателя фар
F36 60A Электронный блок управления ABS
Предохранители на аккумуляторе
№ Ампер Компонент
А 250 А Главный предохранитель
B 80A Электронный блок управления ABS
C 80A Многофункциональный блок управления 1
D 60A Блок предохранителей/реле — моторный отсек 1 (F45-F46), (F51-F52), реле главного замка зажигания
Е 80А Блок предохранителей/реле — панель приборов (F5-F8), (F14), (F17), доп реле, реле вентилятора отопителя
Узнать больше:

Схема блока предохранителей Nissan Micra K11 K12 и реле с назначением и расположением

Компактный Nissan Micra является европейской репликой японской версии Nissan March. Выпускается с 1982 года. В настоящее время выпускается 7-е поколение. Первый имеет маркировку кузова К10, второй – К11, третий – К12 и т.д. Официально этот автомобиль в Россию не поставлялся с четвертого поколения. В нашем материале вы найдете описание микроблоков предохранителей и реле Nissan второго (k11) и третьего (k12) поколения, выпускавшихся в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010, а также их схематическое обозначение назначения элементов . Обратите внимание на предохранители, отвечающие за прикуриватель.

Содержание

  • 1 K12
    • 1,1 Места
    • 1,2 Пассажирский отсек
    • 1,3 Двигатель
      • 1.3.1 с Relay за фаром
      • 1,3,2 Дополнительная бок.0664
      • 2 K11
        • 2.1 Locations
        • 2.2 Passenger compartment
        • 2.3 Engine compartment

      K12

      Locations

      Diagram

      Appointment

      1 Air conditioning control unit – behind the heater control панель
      2 Датчик солнечного света (кондиционер)
      3 Датчик температуры воздуха на впуске (кондиционер/отопитель)
      4 Датчик удара (SRS)
      5 Датчик удара, со стороны водителя — под сиденьем
      6 Сенсор с аварии, пассажир. Блок управления противоугонной системой oh – при наличии
      8 Аккумуляторная батарея
      9 Реле центрального замка – «бесключевой доступ», при наличии
      0053 Диагностический разъем (DLC) Блок предохранителей и реле
      11 Реле нагревателя охлаждающей жидко
      14 Блок предохранителей и реле, моторный отсек Z
      15 Блок предохранителей и реле, моторный отсек 4 – дизельный двигатель
      16
      17 Дополнительный предохранитель (Main250a) — батарея
      18 Моторный резистор вентилятора нагревателя — в вентиляционном двигателе
      . Транспондер иммобилайзера – замок зажигания
      24 Многофункциональный блок управления 2 – функции: центральный замок, электрические стеклоподъемники, сигнализация, обогрев заднего стекла, блок управления иммобилайзером, указатели поворотов, освещение салона, противотуманные фары, очиститель заднего стекла, очиститель омывателя лобового стекла
      25 Блок управления навигацией — в аудиосистемной блоке (если есть)
      26 Датчик температуры окружающей Блок управления усилителем рулевого управления
      29 Электронный блок управления SRS
      30 Электронный блок управления коробкой передач
      31 Бортовой компьютер

      Салон

      Расположен в приборной панели рядом с рулевой рейкой. Этот блок закрывается защитной крышкой, на обратной стороне которой будет актуальное описание.

      Фотография

      Диаграмма

      Обозначение

      999999999999999
      1 Аксуары для ретрансляции
      2 HEATER RELAY.0053 F1 (15a) WindShield Wiper
      F2 (10A) Индикаторы приборов 10054
      F3 (10A) SRS SYSTED
      (10A) SRS SYSTEM
      (10A) SRS SYSTED
      (10A) SRS SYSTED
      (10A) SRS. розетка
      F5 (10А) Выключатель стоп-сигналов (датчик положения педали тормоза), АБС, стоп-сигналы
      F6 (10А) Центральный замок, противоугонная система, кондиционер
      F7 (10A) Multifunction control module 1
      F8 (10A) Indicators in instrument cluster, diagnostic connector (DLC)
      F9 (15A) Heater air conditioner
      F10 (15А) Отопитель кондиционера
      F11 (15А) предохранитель прикуривателя nissan micro
      F12 маршрутный компьютер
      F13 (10A) Heated rear window
      F14 (10A) Daytime running lamps
      F15 (10A) Heated seats
      F16 (10A) Air conditioner
      F17 (10А) Противоугонная система, центральный замок, освещение салона

      Предохранитель №11 на 15А отвечает за прикуриватель.

      Моторный отсек

      Box with relay behind the headlight

      The photo

      Diagram and pinout

      Fuse

      F31 –
      F32 –
      F33 (10A) Правая фара — дальний свет, система дневного освещения — при наличии
      F34 (10A) Дальний свет — левая фара, система дневного освещения — при наличии
      F35 (10A) Right tailgate
      F36 (10A) Rear left-hand side marker
      F37 –
      F38 (20A) Windshield wiper
      F39 (15A) Ближний свет — левая фара, система дневного освещения — при наличии
      F40 (15A) Ближний свет — правая фара, система дневного освещения — при наличии, корректор фар
      F41 (10A) A / C relay
      F42 –
      F43 –
      F44 –
      F45 (15A) Heated rear реле Window
      F46 (15A) Реле с подогревом заднего окна
      F47 (15A) Реле топливного насоса
      F48 (10A). 0049
      F49 (10A) Система антиблокировки (ABS)
      F50 (10A) Start Inhibit Switch
      F51 (20A). (20A) Engine management
      F53 (10A) Heated oxygen sensors
      F54 (10A) Injectors
      F55 (20A) Fog lights
      Additional box

      Box 1

      Diagram

      Assignment

      60902 400540053 (10A) Generator43
      1 Horn relay
      F21 –
      F22 –
      F23 –
      F24 (15A) Аудиосистема, навигационная система
      F25 (10A) Звуковой сигнал
      F27 (10A) Daytime lighting system – if equipped
      F28 (10A) –
      F29 (40A) ABS control module
      F30 (40A) Реле моторного реле охлаждения вентилятора
      F31 (40A) Переключатель зажигания
      F32 (40A) Охлаждающий нагреватель
      F3333. 0054
      F34 (30A) ABS electronic board
      F35 (30A) Headlamp washer pump relay
      F36 (60A) ABS electronic control unit

      Box 2

      Схема блока предохранителей повышенной мощности

      Обозначение

      • A – 250A Главный предохранитель
      • B – 80A Электронная плата ABS
      • C – 80A Блок управления 1 Многофункциональный блок управления 10664
      • D — Блок предохранителей/реле 60А — моторный отсек 1 (F45-F46), (F51-F52), реле главной цепи зажигания
      • E — Блок предохранителей/реле 80А — приборная панель (F5-F8), (F14) , (F17), вспомогательный реле, реле двигателя нагревателя

      K11

      Местоположение

      9005 9005 9005 9099. SIDESTSTICLIST). 2 Датчик бокового удара (SRS), сторона пассажира 3 Аудирующие предупреждение / зуммер — приборная кластера 4 Аккумуляторный батарея 5 Центральный контроль. 7 Диагностический разъем (DLC), 14-контактный 8 Диагностический разъем, 16-контактный 9 Блок управления дневным освещением – при наличии 10 Fog lamp relay 11 Fuel Pump Relay – Lower Right Bezel 12 Fuse / relay box dashboard 13 Fuse / relay box, engine compartment 1 14 Блок предохранителей/реле, моторный отсек 2 – Бензин 15 Блок предохранителей/реле, моторный отсек 3 – Дизель 3

      054

      Реле задержки шайбы-если оборудован 17 Нагретый реле заднего стекла, если оснащено-C-Pillar 18 Мотор с воздушным отверстием44444444444844444444844444444444444844444444444444444444444444444444444444444444444444444444444444444. Ship. 20 Beep 1 21 BEEP 2 22 REVALE 2333333333 годы для AUSTITIAIT0054 24 Реле для основных цепей зажигания 25 Электронный блок управления иммобилайзером 26 Блок оборота. 28 Электронный блок управления SRS 29 Электронный блок управления коробкой передач 30 Датчик скорости КПП, тип 10054 31 Датчик скорости автомобиля, тип 2 – комбинация приборов 32 Реле электродвигателя стеклоочистителя Расположено в салоне автомобиля.

      Тип 1

      Диаграмма

      Обозначение

      40053 — (
      F1 (20 a) Кондиционер — нагреватель вентилятор
      F2 — — — — — — — — — — — — — — — — — —
      . 0054
      F3 (10A / 20A) Переключатель нагревателя заднего стекла, реле нагревателя задних стеклов
      F4 (10A) RENTAY
      F5 (15A)
      F5 (15A)
      F5 (15A)
      F5 (15A)
      F5 (15A)
      F5 (15A)
      . F6 (10A) Система кондиционирования, выключатель запрета запуска
      F7 (7,5A) Центральный замок, реле контроля холостого хода (ISC) – с АКПП, диагностический разъем
      F83 ( 10А) Реле обогрева заднего стекла – при наличии, центральный замок, блок управления сигналами центрального замка, блок управления дневным светом – при наличии, выключатель запрета запуска («ПВН»), фонари заднего хода
      F9 (15A) Rear window washer wiper
      F10 (15A) Audio system
      F11 (7. 5A) Alarm switch
      F12 (7.5A) Электронный блок управления ABS
      F13 (15A) Бедру с сигарет.0053 F16 (10A) Transmission control module (ECM)
      F17 (15A) Fuel pump relay
      F18 (10A) Heated seats
      F19 (20A) Windshield wiper Мотор, реле двигателя Wiper Wiper
      F20 (7.5A) Система управления двигателем, блок управления иммобилайзером
      F21 —
      F22 (10A).0054
      F23 (10А) Очиститель омывателя ветрового стекла
      F24 (10А) Э/м клапан отсечки топлива – Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления коробкой передач, иммобилайзер , блок управления сигналами центрального замка
      F25 (10A) Блок управления свечами накаливания – Дизель, электроклапан рециркуляции или клапан EGR – Дизель, иммобилайзер, датчик кислорода с подогревом, клапан байпаса холостого хода
      F26 (7. 5A) Start inhibit switch relay – with automatic transmission, engine management system
      F27 –
      F28 –
      F29 (15A) Headlamp washer реле задержки

      Предохранитель №13, 15А, отвечает за прикуриватель.

      Тип 2

      Фото

      Сравните схему с описанием на обратной стороне обложки.

      Designation

      • 10A Starter / signal
      • 10A Interior lighting
      • 10A Stop lamps singala
      • 10A Fog lights
      • 10A Signal
      • 15A Fog lights
      • 10A Alarm
      • 10A Rear lights
      • 10A Сигналы поворотов
      • 10A Приборная панель
      • 10A Двигатель
      • 15A Топливный насос
      • 3A Топливный насос
      • 10A Кондиционер
      • 15A Вентилятор отопителя
      • 10A0664
      • 10А Стеклоочиститель задний
      • 20А Стеклоочиститель передний
      • 10А Прикуриватель
      • 10А Противотуманные фары

      В данной версии за прикуриватель отвечает второй снизу предохранитель в правой колонке на 15А. На схемах он обозначен как ЗАЖИГАЛКА.

      Моторный отсек

      Тип 1

      Фото

      Схема

      Защищенные цепи

      F1 (30A) Glow plug control module – diesel
      F2 –
      F3 (10A) Rear dimensions
      F4 (15A) RH headlight
      F5 (15A) LH headlamp
      F6 (25A) Power windows, central locking control module
      F7 (15A) Spare
      F8 –
      F9 (25a) Antiving Fan Motor
      F10 (10A) Запас
      F11 (15A). Система (ABS)
      F13 (30A) Переключатель зажигания
      F14 (25A) Управление двигателем
      F15 (65A) Atarect Dies0203

      Type 2

      The photo

      Diagram

      Appointment

      99
      F1 (40A) ABS control module
      F2 (30A) Ignition switch
      F3 (40A) Модуль управления ABS
      F4 (80A) Распределение питания от аккумуляторной батареи
      F5 (30A) Электродвигатель вентилятора системы охлаждения
      F6 (30A) Power windows, central locking control module
      F7 (30A) Engine management
      F8 –
      F9 (60A) Glow plug control module – diesel
      F10 –
      F11 –
      F12 –
      F13 –
      F14 –
      F15 (10A) Generator
      F16 (10A) Rear dimensions
      F17 (15A) LH headlamp
      F18 (15A) RH headlight
      F19 (15A) Air conditioner

      ’02-’07 Nissan Micra K12 Fuse Box Diagram

      Passenger Compartment Fuse Box

      No.

      Рубрики

      Leave a Comment

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      2025 © Все права защищены.
