Предохранители Лада Приора

Вступление

Для защиты автомобиля от перегрузок и коротких замыканий используют различного рода коммутационные аппараты. В данной статье речь пойдет именно о предохранителях и реле, о их местонахождении и назначении.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до него можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен под центральной консолью в салоне автомобиля добраться до него можно сняв боковую крышку воздуховода ног пассажира или водителя. В основном там расположены реле и предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается в подкапотном пространстве. В нем расположились силовые предохранители автомобиля Приора, которые потребляют большое количество электроэнергии. Возле аккумуляторной батареи и блока ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть крышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышенным уровнем комфорта и в некоторых комплектациях Приоры устанавливается климатическая система с кондиционером. Именно в таких автомобилях есть блок предохранителей и реле кондиционера. Он так же расположился в подкапотном пространстве, над блоком ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в нескольких модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль Лада Приора.

В салоне расположены основной блок предохранителей и реле, и дополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которые устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации машины, поэтому для каждой комплектации отдельная таблица.

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Расположение и назначение реле в основном блоке Приоры в комплектации «Норма» и «Стандарт»

Основной блок предохранителей и реле Приоры в комплектации «Норма+» и «Люкс

»

Расположение и назначение реле в основном блоке Приоры в комплектации «Норма+» и «Люкс»

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах у переднего пассажира, для того чтобы добраться до него необходимо снять пластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависит от комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реле дополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приоры устанавливаются не только в салоне, но и в подкапотном пространстве. В некоторых комплектациях автомобилей устанавливается 2 монтажных блока в подкапотном пространстве.

Силовые предохранители устанавливаются на все автомобили лада приора вне зависимости от комплектации.

Таблица силовых предохранителей в подкапотном пространстве

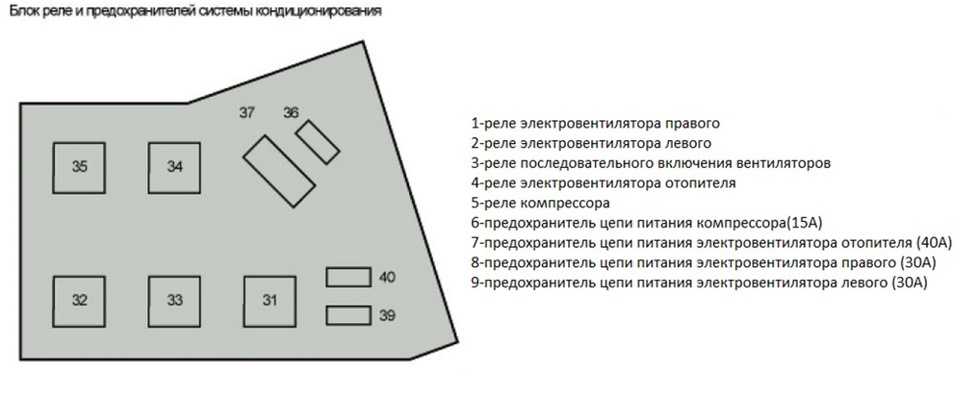

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционер устанавливается дополнительный монтажный блок в подкапотном пространстве отвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранители поэтому отдельной таблицы для них нет.

Предохранители и реле автомобиля с кондиционером HALLA
Предохранители и реле автомобиля с кондиционером Panasonic

ВАЖНО

Важно знать, что заменять предохранители иными предметами категорически запрещено. Вставлять в разъем предохранителя перемычки и прочего рода предметы, проводящие электрический ток – ЗАПРЕЩАЕТСЯ. Все это самоуправство может привести к печальный последствиям в лучшем случае к поломке автомобиля, а в худшем к возгоранию автомобиля.

Источник

Лада Приора – предохранители и реле

Лада Приора (Lada Priora) общее обозначение семейства автомобилей выпускавшихся с кузовами седан, хэтчбек, универсал и купе. Головной машиной семейства был ВАЗ-2170. Годы выпуска: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018. За это время приора прошла одно не большое обновление и глубокий рестайлинг (приора 2). В данном материале вы найдёте описание блоков предохранителей и реле Лада Приора со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля (норма, стандарт, люкс, люкс плюс).

Блок в салоне

Основной блок

Главный блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой, которая крепится несколькими элементами.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Вариант 1

Фото – схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,1,0,0 —>

Вариант 2

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Описание

Общее описание предохранителей

p, blockquote 13,0,0,0,0 —>

F125А Электродвигатель вентилятора системы охлаждения двигателя
F225А Монтажный блок, реле включения обогрева заднего стекла (контакты)
Контроллер электро пакета, контакт “10” колодки XP2
Элемент обогрева заднего стекла
F310А Правая фара, лампа дальнего света
Комбинация приборов, сигнализатор включения дальнего света фар
F410А Левая фара, лампа дальнего света
F510А Монтажный блок, реле включения звукового сигнала
Звуковой сигнал
F67,5А Левая фара, лампа ближнего света
Мотор-редуктор регулятора направления пучка света левой блок-фары
F77,5А Правая фара, лампа ближнего света
Мотор-редуктор регулятора направления пучка света правой блок-фары
F810А Монтажный блок, реле включения тревожного звукового сигнала
Звуковой сигнал тревожной сигнализации
F925А Электродвигатель вентилятора отопителя
F1010А Комбинация приборов, контакт “20”
Выключатель стоп-сигнала
Лампы стоп-сигналов
Блок освещения салона
Плафон освещения салона
Плафон освещения порога правой передней двери
Дополнительный сигнал торможения
7,5А Жидкокристаллический индикатор комбинации приборов
Лампы сигналов торможения
Лампа плафона освещения салона
F1120А Монтажный блок, реле включения высокой скорости очистителя ветрового стекла
Переключатель очистителей и омывателей, контакт “53а”
Переключатель очистителей и омывателей, контакт “53ah”
Выключатель обогрева заднего стекла
Монтажный блок, реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя заднего стекла (2171, 2172)
Электродвигатель омывателя ветрового стекла
Электродвигатель омывателя заднего стекла (2171, 2172)
Блок управления надувных подушек безопасности, контакт “25”
F1210А Комбинация приборов, контакт “21”
Контроллер электро пакета, контакт “9” колодки X2
Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2
Выключатель лампы света заднего хода
Лампы света заднего хода
Блок управления системы парковки, контакт «11» и «14»
F1315А Прикуриватель
F145А Лампы габаритного света (левый борт)
Комбинация приборов, сигнализатор главного включателя света
Фонари освещения номерного знака
Фонарь освещения багажника
Контроллер электро пакета, контакт “12” колодки X2
F155А Лампы габаритного света (правый борт)
Плафон освещения вещевого ящика
F1610А Гидроагрегат ABS, контакт “18”
5А Блок управления ABS
F1710А Противотуманная фара левая
F1810А Противотуманная фара правая
F1915А Выключатель обогрева сидений, контакт “1”
Обогреватели передних сидений
F2010А Выключатель рециркуляции (сигнализатор включения)
Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением)
Реле электро вентилятора отопителя
Выключатель автоматического управления освещением
Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11”
Контроллер системы автоматического управления климатической установкой, контакт “1”
Датчик системы автоматической очистки стекол (датчик дождя), контакт “1”
F215А с 2007 года: Переключатель световой сигнализации, контакт “30”
Колода диагностики, контакт “16”
Часы
Контроллер системы автоматического управления климатической установкой, контакт “14”
10А с 2013 года: Центральный блок кузовной электроники (центральный замок, электро стекло подъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)
Диагностический разъем
Блок управления отопителем
F2220А с 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим)
Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
5А с 2013 года: Блок выключателей на двери водителя
F237,5А с 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт “20”
5А с 2013 года: Дневные ходовые огни
F2415А с 2013 года: Блок управления системой надувных подушек безопасности
F2520А с 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла
F265А с 2013 года: Задние противотуманные огни
F27Запасной
F28Запасной
F29Запасной
F30Запасной
F3130А Контроллер электро пакета, клемма “2” колодки X1
Контроллер электро пакета, клемма “3” колодки X1
Модуль двери водителя, контакт “6”
Плафон освещения порога левой передней двери
АБС
F3230А с 2013 года: Электро вентилятор отопителя

За работу прикуривателя отвечает предохранитель номер 15А.

Назначение реле

p, blockquote 15,0,0,0,0 —>

К1Реле вентилятора системы охлаждения (на автомобиле без кондиционера)
Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO)
К2Реле включения обогрева заднего стекла
К3Реле включения стартера
К4Реле разгрузки выключателя зажигания
К5Не используется
К6С 2007 года: Реле очистителя ветрового стекла
С 2013 года:Не используется
К7Реле включения дальнего света фар
К8Реле включения звукового сигнала
К8Реле ближнего света фар
К9С 2007 года: Реле включения звукового сигнала тревожной сигнализации
С 2013 года:Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))
К10Реле включения противотуманных фар
К11С 2007 года: Реле включения обогрева передних сидений
С 2013 года:Реле задних противотуманных огней
К12Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Дополнительный блок

Дополнительный блок с предохранителями и реле в салоне, отвечающий за работу двигателя и топливную систему, расположен с правой стороны, под консолью приборов, за защитной крышкой и крепятся на одном кронштейне.

p, blockquote 16,0,0,0,0 —>

Пример исполнения

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,1,0,0,0 —>

Схема

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 21,0,0,0,0 —>

  1. 7,5/15А Цепь постоянного питания контроллера
  2. 15А Топливный насос
  3. 15А Главное реле либо резерв
  4. 15А Главное реле либо резерв

Расшифровка реле

p, blockquote 22,0,0,0,0 —>

  • К1 – Реле топливного насоса
  • К2 – Главное реле

Блоки под капотом

Блок предохранителей

Данный блок расположен рядом с аккумуляторной батарей.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Описание Вариант 1

p, blockquote 26,0,0,0,0 —>

F160А Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F250А Цепь питания электро усилителя рулевого управления
F360АСиловая цепь генератора (соединение генератора с аккумуляторной батареей)
F430А Блок управления ABS
F540А Блок управления ABS
F630А Цепи системы управления двигателем

Описание Вариант 2

p, blockquote 27,0,0,1,0 —>

F115А Цепь электромагнитной муфты компрессора кондиционера
F240А Электродвигатель вентилятора отопителя
F3Резерв
F450А Элемент обогрева ветрового стекла
F530А Электродвигатель основного вентилятора системы охлаждения
F630А Электродвигатель дополнительного вентилятора системы охлаждения

Блок реле и предохранителей

Находится рядом с блоком предохранителей и закрыт защитной крышкой.

p, blockquote 28,0,0,0,0 —>

Вариант 1

p, blockquote 29,0,0,0,0 —>

Назначения

p, blockquote 30,0,0,0,0 —>

  1. Предохранитель цепи питания электро вентилятора правого (30 А)
  2. Предохранитель цепи питания электро вентилятора левого (30 А)
  3. Реле электро вентилятора правого
  4. Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
  5. Реле электро вентилятора левого
  6. Предохранитель цепи питания электро вентилятора отопителя (40 А)
  7. Предохранитель цепи питания компрессора (15 А)
  8. Реле электро вентилятора отопителя
  9. Реле компрессора
Вариант 2

p, blockquote 31,0,0,0,0 —>

Обозначение

p, blockquote 32,0,0,0,0 —>

  1. Максимальная скорость вентилятора отопителя
  2. Правый вентилятор
  3. Реле последовательного включения вентиляторов (низкая скорость)
  4. Левый вентилятор
  5. Предохранитель левого вентилятора (низкая скорость)
  6. Правый вентилятор
  7. Вентилятор отопителя
  8. Компрессор
  9. Вентилятор отопителя
  10. Реле компрессора

Руководство Лада Приора

Больше информации про ремонт и обслуживание Лада Приора можете узнать в руководстве: “скачать“.

p, blockquote 33,0,0,0,0 —>

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>

Знаете как сделать материал лучше или остались вопросы, пишите всё в комментарии.

Источник

Предохранитель прикуривателя на Приоре: как заменить своими руками

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Используя данное устройства вместо обыкновенной розетки, к электрическому питанию вашего авто можно с легкостью подключить и пользоваться различными устройствами и даже приборами. Благодаря современным технологиям можно сидеть в машине и с комфортом пить кофе, приготовленное собственноручно в портативной кофеварке все в том же автомобиле.

Содержание

  1. Где находятся предохранители в автомобиле?
  2. Какие устройства можно подключить в прикуриватель
  3. Распространенные неисправности
  4. Какой предохранитель отвечает за работу прикуривателя в Приоре
  5. Пошаговая инструкция замены предохранителя прикуривателя в монтажном блоке
  6. Как заменить предохранитель прикуривателя в моторном отсеке – пошаговая инструкция
  7. Видео: Как заменить предохранитель на Приоре – пошаговая инструкция

Где находятся предохранители в автомобиле?

В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке.

Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

  1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
  2. Блок предохранителей под капотом, который находится возле расширительного бачка.
  3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

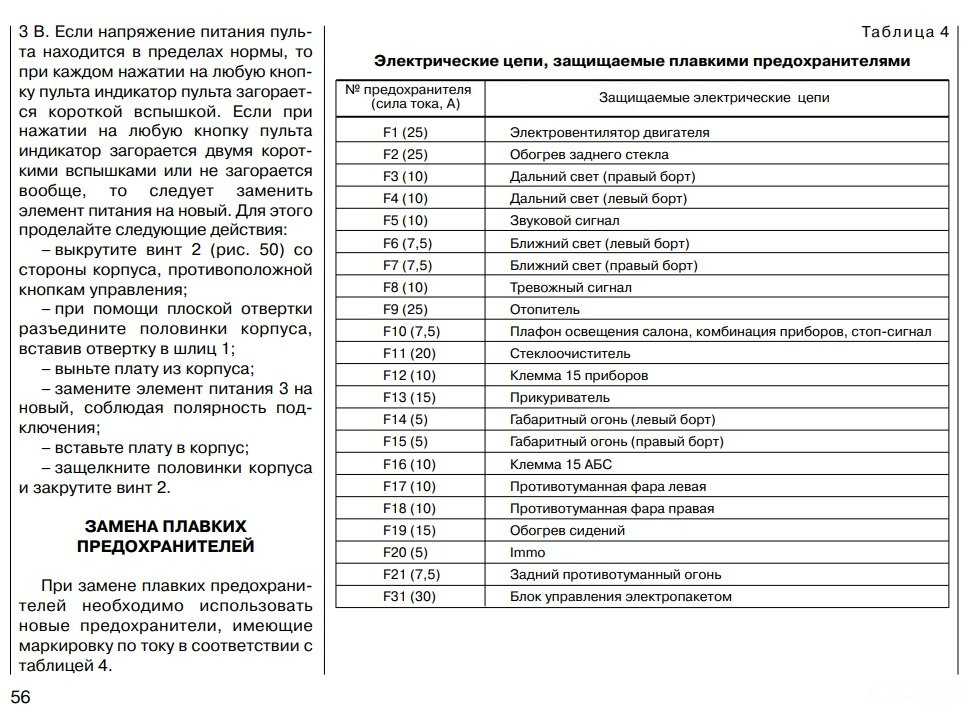

Если рассмотреть схему то можно заметить, что предохранитель прикуривателя обозначен F13

Какие устройства можно подключить в прикуриватель

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

  1. Компрессор;
  2. Очиститель воздуха и ионизатор;
  3. Электрочайник или кипятильник;
  4. Холодильник;
  5. Массажная накидка или подушка;
  6. Навигатор, видеорегистратор и т.п.;
  7. Грелка на сиденье;
  8. Лампа или фонарь;
  9. Вентилятор;
  10. Пылесос;
  11. Разветвитель.

Отметим дополнительно, что ежегодно появляются разные новенькие устройства и всевозможные приборы. Будьте всегда внимательны к тому, что подключаете к автомобильному прикуривателю, ведь именно чрезмерная нагрузка привести, способна не только к тому, что из строя выйдут предохранители, но также может произойти короткое замыкание, и самое ужасное — пожар.

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

  • западание тех самых биметаллических «ушек»;
  • перегорание спирали;
  • нарушение контакта в разъеме;
  • перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Какой предохранитель отвечает за работу прикуривателя в Приоре

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Пошаговая инструкция замены предохранителя прикуривателя в монтажном блоке

Для того, чтобы заменить предохранитель прикуривателя на Ладе Приора выполните следующие действия:

  1. Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.
  2. Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.
  3. Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
  4. Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока.
    Маркировка элемента F13.
  5. В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
  6. Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
  7. Установите на место крышку блока, закрепите ее.
  8. Подключите минусовую клемму аккумулятора.

Как заменить предохранитель прикуривателя в моторном отсеке – пошаговая инструкция

Для того, чтобы заменить предохранитель прикуривателя в моторном отсеке выполним следующую инструкцию:

  1. Выключите зажигание и отключите аккумуляторную батарею.
  2. Рядом с аккумулятором располагается главный блок предохранителей. Найдите, сверяясь со схемой, элемент с маркировкой F3.
  3. Снимите неисправный предохранитель аналогично предыдущему алгоритму. Установите новый элемент, номинал силы тока которого составляет 60 А.
  4. Подключите аккумулятор.

Получайте от жизни удовольствие, пользуйтесь новыми достижениями техники. Но делайте это с умом, выбирая правильные приборы, подходящие под ваш автомобиль Лада Приора.

Видео: Как заменить предохранитель на Приоре – пошаговая инструкция

Крышка блока предохранителей на Лада Приора

Этот товар выбрали 18 покупателей

  • Описание
  • Доставка и оплата

Оригинальная крышка блока предохранителей, которая поставлялась на конвейер Автоваза.


Предназначена для замены вышедшей из строя штатной.

Комплект: 1 крышка

Производитель:

  • АВТОВАЗ

Назначение:

  • Оригинальная деталь

Применяемость:

  • Лада Приора седан (ВАЗ 2170)
  • Лада Приора универсал (ВАЗ 2171)
  • Лада Приора хэтчбек (ВАЗ 2172)

Доставим товары по всей России!

Способы доставки:

  • Почта России
  • СДЭК
  • Boxberry
  • Деловые Линии
  • КИТ (GTD)
  • ПЭК
  • Энергия
  • ЖелДорЭкспедиция
  • Байкал Сервис
  • Самовывоз из пункта выдачи в г. Тольятти

Способы оплаты:

  •  Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
  • SberPay — по счету в Сбербанк Онлайн без ввода данных своей карты
  • Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
  • Tinkoff (через мобильный банк, оператора, банкомат)
  • ЮMoney
  • Наложенный платеж (наличными/картой при получении)
  • Наличными через терминалы, банкоматы, салоны связи
  • Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
  • QIWI
  • Покупка в кредит

Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.

ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек

С этим товаром покупают
