Техническое строение автомобиля имеет огромное значение для водителя. Блок предохранителей ВАЗ-2107 и его структуру важно знать каждому водителю, потому что, перед тем как ехать на СТО, нужно в первую очередь убедиться, стоит ли это делать. Любую малейшую поломку при достаточных знаниях своего автомобиля можно ликвидировать без привлечения механиков.

Благодаря блоку предохранителей, которые позволяют передавать информацию и команды в автомобиле, всякие жгуты и проводки отсека мотора соединяются друг с другом. Таким образом, через этот монтажный блок ВАЗ-2107, можно сказать, проходит вся информация автомобиля, поэтому к нему подключается любое электрическое оборудование. Важно знать характеристики и строение данного блока и понимать, за что отвечает каждый его элемент, чтобы суметь вовремя выявить поломку и максимально быстро заменить устаревшие его элементы.

Содержание

  • 1 Где находится моторный блок
  • 2 Как сменить плавкие предохранители
  • 3 Особенности предохранителей противотуманных фар
  • 4 Как заменить блок

Где находится моторный блок

Все электрические провода, которые находятся в блоке, имеют защиту специальными предохранителями, их называют плавкими или попросту ПП. Практически все эти детали располагаются в специальной капсуле или отсеке, что находится под капотом любой ВАЗ-2107, приблизительно под лобовым стеклом, со стороны пассажира.

Учитывая длительную эволюцию ВАЗ-2107 на отечественном рынке, можно заметить то, что таких блоков выделяют 2 вида: старого и нового образца. Блоки, которые считаются старыми образцами, конечно же, установлены на автомобилях более ранних годов выпуска. Со временем модель модернизировалась, и моторный блок ВАЗ-2107 слегка эволюционировал, хоть свои функции и свойства сохранил. Разницы между новым и старым блоком практически нет, но то, что есть, нужно знать. Это очень полезно тем водителям, которые собираются приобретать такую классическую машину, как ВАЗ-2107.

Двигатели как карбюраторные, так и инжекторные никоим образом не будут влиять на тип моторного блока, потому его версия не зависит от вида подачи бензина. Любой тип двигателей может быть оснащен блоком предохранителей ранней версии автомобиля.

Как сменить плавкие предохранители

Очень важно рассмотреть, как правильно произвести замену плавких предохранителей, пока это не поздно, иначе здесь последствия могут быть абсолютно разными. Также важно знать, как необходимо менять реле зажигания. Нужно помнить то, что в этом случае нет никакой разницы между понятием карбюратор и ВАЗ-2107 инжектор.

Для того чтобы произвести замену плавкого предохранителя, в первую очередь нужно открыть капот и найти, где он находится. Предварительно надо выключить систему зажигания ВАЗ-2107 и отключить сам аккумулятор от питания. Фиксаторы необходимо отжать. Они находятся по бокам крышки, напоминающей пластик, ее нужно демонтировать. На этом куске пластмассы на обратной стороне есть полезная информация для начинающих механиков: схема, которая описывает назначение предохранителей. В блоке более старого выпуска плавкие предохранители расположены в ряд в отличие от современной версии.

Если необходимо заменить какой-то один предохранитель, то при открытии важно определиться, какой именно. Как правило, это можно увидеть сразу.

Он может быть немного расплавленный, со следом огня или просто по внешнему виду напоминать расплавленный металл. Это признак того, что предохранитель просто сгорел. Если на другом предохранителе была оторвана плавкая нить, значит, его тоже нужно заменить. Для того чтобы предохранитель демонтировать, не нужно использовать собственные пальцы, для этого давно изобрели специальный пинцет или на крайний случай плоскогубцы. После того как нужные водителю плавкие предохранители ВАЗ были заменены, крышку нужно вернуть в исходное положение.

Важно не забыть после этого подключить аккумулятор обратно, двигатель заводить необязательно.

Особенности предохранителей противотуманных фар

Замена предохранителей фар дальнего света тоже потребует некоторых действий, но они отличаются от замены других предохранителей. Замена таких элементов необходима только в том случае, если не работают противотуманные фары. Если они не работают, значит, сразу нужно искать причину в сгоревших предохранителях, которые, как правило, расположены в салоне самого автомобиля.

Для того чтобы произвести замену плавких предохранителей противотуманных фар, необходимо, используя отвертку, демонтировать 2 средних выключателя из самой консоли, где обычно установлена автомобильная магнитола. Затем необходимо отжать фиксаторы и демонтировать вставку. Только после всех этих действий корпус предохранителей станет доступен, и его можно будет вытащить. Защитная крышка легко откручивается, и точно так же ищется и меняется необходимый предохранитель.

Как заменить блок

Заменить блок предохранителей не составляет никакого труда, если правильно следовать инструкции. Для этого необходимо произвести в первую очередь следующие манипуляции:

  • открыть капот;
  • произвести демонтаж элемента воздушного, фильтрующего.

Затем обзору водителя станет доступен огромный жгут проводов, его необходимо снять. Удобно, что корпус блока предохранителей имеет цветовую раскраску, а это значит, что цвет подключенных разъемов полностью ему соответствует, поэтому провода маркировать абсолютно не нужно.

После таких манипуляций необходимо сесть в салон и поснимать все детали со стороны бардачка, в том числе сам бардачок. Таким образом, когда все уже под носом и ничего не мешает, можно смело отсоединить жгут проводов от всех разъемов блока предохранителей.

Важно помнить, что цветная маркировка не даст водителю ничего перепутать. Все найденные крепления и винты откручиваются с помощью гаечного ключа. На этом демонтаж заканчивается, а сборка производится точно так же, только в обратном порядке.

Нет ничего интересней, нежели изучать свой автомобиль изнутри, особенно когда можно улучшить процесс его езды.
если машина ездит правильно, то комфортнее чувствуют себя пассажиры в салоне. В отечественных автомобилях, таких как ВАЗ-2107, на самом деле комфорт присутствует всегда, но его нужно поддерживать не только в салоне, но и изнутри машины. Ласточка не полетит, если у нее подрезаны крылья. Большинство современных водителей почему-то привыкли ездить на СТО. Они и вовсе не догадываются, что ремонтировать свою машину самому гораздо приятней.

Также большие особенности имеют печки ВАЗ-2107. Они предназначены для разных целей. В основном они используются для повышения температуры в машине и обогрева заднего сидения. Зная особенности других деталей машины, в том числе и генератора ВАЗ, можно быстро устранить поломку.

Так же водителю не помешало бы узнать, в чем особенность прикуривателя, в каких ситуациях в плане ремонта может мешать панель в машине или от чего зависит питание автомобильных часов. Все эти элементы автомобиля хоть и несут крошечную часть информации, тем не менее они имеют огромное значение для водителя.

Замена блока предохранителей считается начальным уровнем его знаний, как и замена вентилятора.

Предохранители Ваз 2107, 2105, 2104 и реле с описанием назначения и схемами блока

Ваз 2107 (Лада 2107) заднеприводной седан который выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году преимущественно с бензиновыми двигателями (инжектор, карбюратор). Модели Ваз 2105, 2104 собраны на общей платформе с 2107, поэтому и исполнение блоков у них во многом совпадает. В данной публикации вы найдете описание предохранителей и реле Ваз 2107, 2105, 2104 со схемой блока и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электрической схемой соединения блока предохранителей.

Содержание

  • 1 Блок предохранителей и реле
    • 1.1 Вариант 1
    • 1.2 Вариант 2
    • 1.3 Описание
  • 2 Дополнительный блок
  • 3 Дополнительные элементы
    • 3.1 Под капотом
    • 3.2 В салоне
  • 4 Электросхема

Блок предохранителей и реле

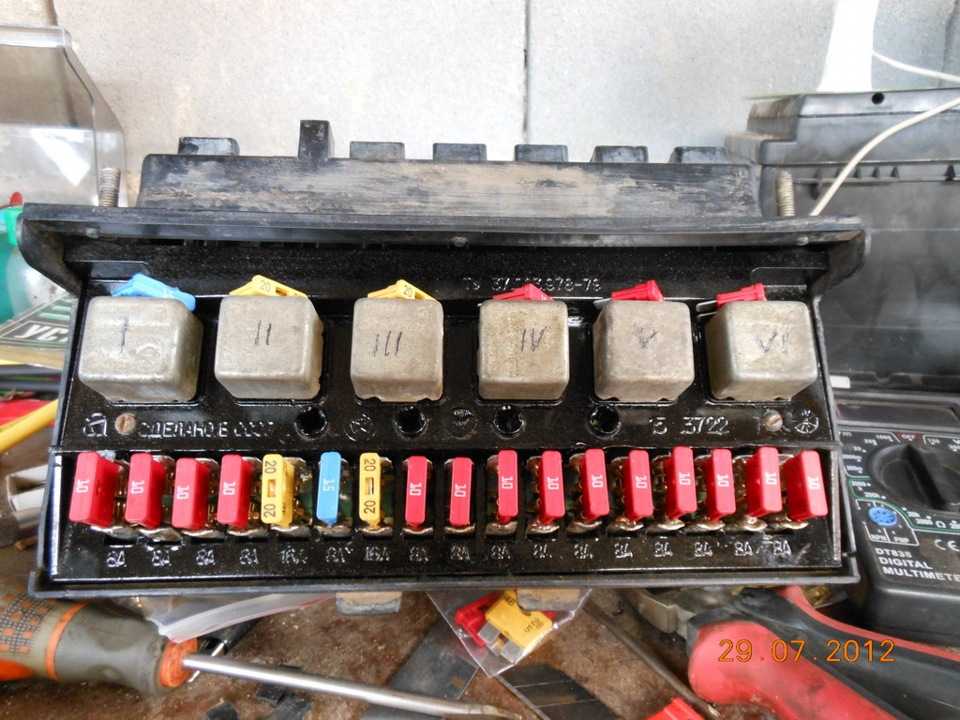

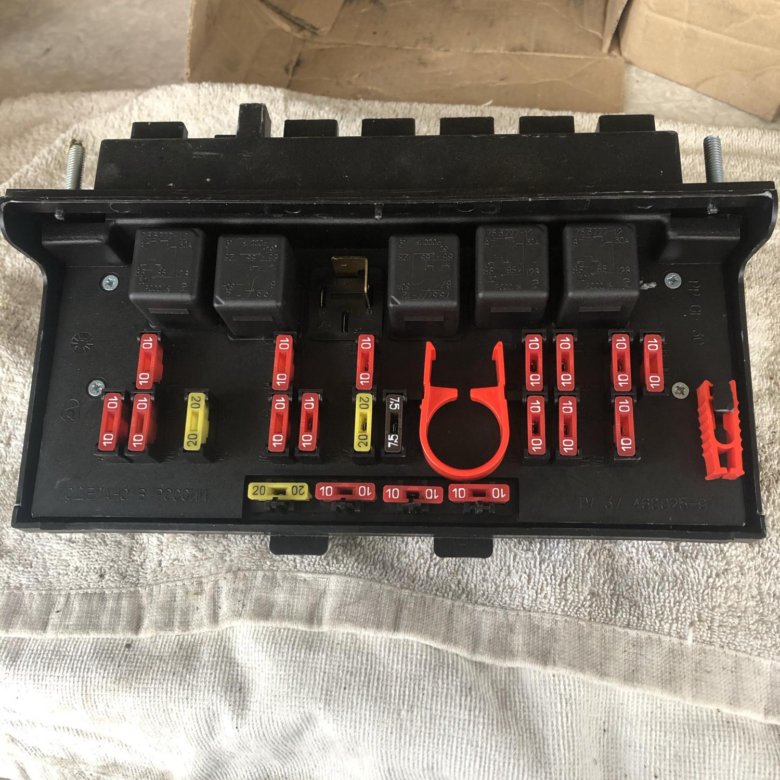

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Вариант 1

Схема

Вариант 2

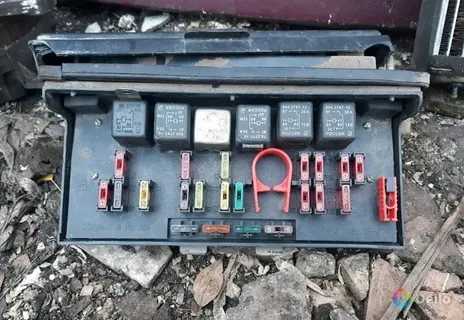

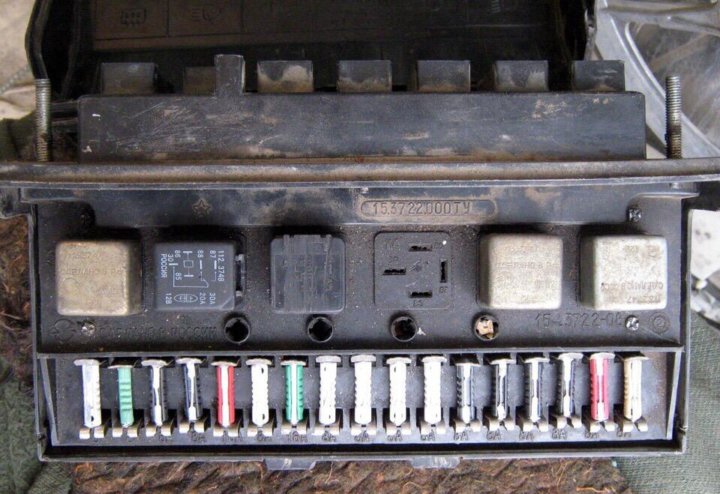

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

Схема

Описание

Предохранители

18/10А Электродвигатель отопителя
Лампы света заднего хода
Сигнализатор включения обогрева  заднего стекла
Реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя заднего стекла (2104)
Электродвигатель насоса омывателя заднего стекла (2104)
28/10А Электродвигатель очистителя и омывателя ветрового стекла
Электродвигатель очистителя и омывателя фар
Реле очистителя ветрового стекла
Реле очистителя и омывателя фар
38/10А Резервный
48/10А Резервный
516/20А Элемент обогрева заднего стекла и реле включения обогрева
68/10А Прикуриватель
Штепсельная розетка для переносной лампы
Часы
716/20А Звуковые сигналы
Реле сигналов
Реле электро вентилятора охлаждения радиатора (контакты)
Электродвигатель вентилятора охлаждения радиатора
88/10А Выключатель аварийной сигнализации с контрольной лампой
Реле-прерыватель указателей поворотов и аварийной сигнализации
Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
Указатели поворотов (в режиме аварийной сигнализации)
98/10А Регулятор напряжения генератора
98/7,5А Лампы задних противотуманных фонарей и их сигнализатор
108/10А Указатели поворота (в режиме указания поворота)
Реле – прерыватель указателей поворота
Сигнализатор указателей поворота
Система управления пневмоклапаном
Тахометр
Указатель топлива
Сигнализатор резерва топлива
Сигнализатор включения стояночного тормоза
Сигнализатор недостаточного давления масла в системе смазки двигателя
Указатель температуры охлаждающей жидкости
Вольтметр
Сигнализатор аварийного состояния рабочей тормозной системы
Сигнализатор заряда аккумуляторной батареи
Сигнализатор прикрытия воздушной заслонки карбюратора
Реле электро вентилятора (обмотка)
Термо выключатель электр овентилятора
Обмотка возбуждения генератора (генератор 37. 3701)
118/10А Плафон освещения салона
Лампы стоп-сигнала
Лампа освещения багажного отделения
128/10А Дальний свет фар (правая фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)
138/10А Дальний свет фар (левая фара)
Сигнализатор включения дальнего света
148/10А Передний габаритный огонь (левая блок-фара)
Задний габаритный огонь (правый фонарь)
Фонари освещения номерного знака
Подкапотная лампа
Сигнализатор включения габаритного огня
158/10А Передний габаритный огонь (правая блок-фара)
Задний габаритный огонь (левый фонарь)
Лампа освещения прикуривателя
Лампа освещения приборов
Лампа освещения вещевого ящика
Часы (лампа освещения)
168/10А Ближний свет фар (правая блок-фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)
178/10А Ближний свет фар (левая блок-фара)
18Запасной
19Запасной
20Запасной
21Запасной

За прикуриватель отвечает предохранитель номер 6 на 8 либо 10А.

Реле

К1Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К2Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02)
К3Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К4Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К5Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К6Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)

Дополнительный блок

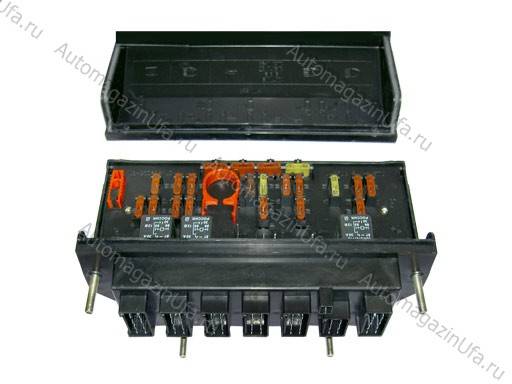

Он устанавливается в инжекторных моделях под бардачком в салоне автомобиля.

Схема

Назначение

  1. 15А Предохранитель главного реле
  2. Главное реле
  3. 15А Предохранитель цепи питания системы впрыска (вход не отключаемого напряжения)
  4. 15А Предохранитель реле электро бензонасоса
  5. Реле электро – бензонасоса
  6. Реле электро – вентилятора системы охлаждения

Дополнительные элементы

Под капотом

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.

Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.

В салоне

Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.

Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113. 3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.

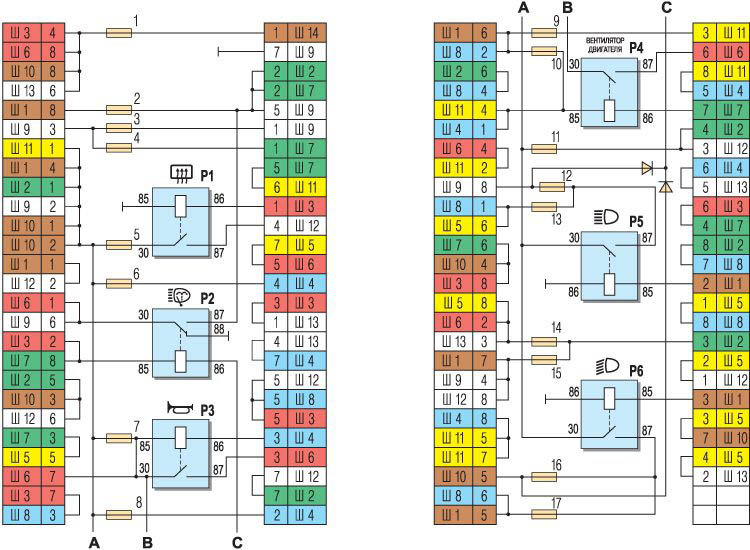

Электросхема

Нужно больше информации про электрическую схему соединений блока предохранителей? Изучите данный материал и описание к нему.

У нас на канале мы так же подготовили видео по данной статье, смотрите и подписывайтесь.

А если остались вопросы, задавайте их в комментарии.

Схема блока предохранителей ВАЗ 2107 карбюратор и ВАЗ 2107 инжектор, схема старого и нового образца ВАЗ 2107. Как заменить предохранители ВАЗ 2107?

Блок предохранителей — это узел, где сосредоточены все предохранительные элементы электросети. Они используются для защиты электрического оборудования от скачков напряжения, поэтому их работоспособность очень важна для любого автомобиля. Подробнее о замене и расположении элементов вы узнаете из данного материала.

Содержание

  • Монтажный блок предохранителей ВАЗ 2107, где находится и зачем он нужен
  • Расшифровка предохранителей ВАЗ 2107 старого образца
  • Расшифровка реле ВАЗ 2107
  • Предохранители ВАЗ 2107 инжектор, место установки
  • Расшифровка предохранителей ВАЗ 2107 инжектор
  • Инструменты, приспособления, расходные материалы
  • Техника безопасности при проведении работ под напряжением
  • Как заменить предохранители ВАЗ 2107 в монтажном блоке
  • Как заменить предохранитель ВАЗ 2107 в салоне автомобиля
  • Как заменить блок предохранителей ВАЗ 2107
  • Как проверить и заменить реле ВАЗ 2107

Монтажный блок предохранителей ВАЗ 2107, где находится и зачем он нужен

Блок нового образца

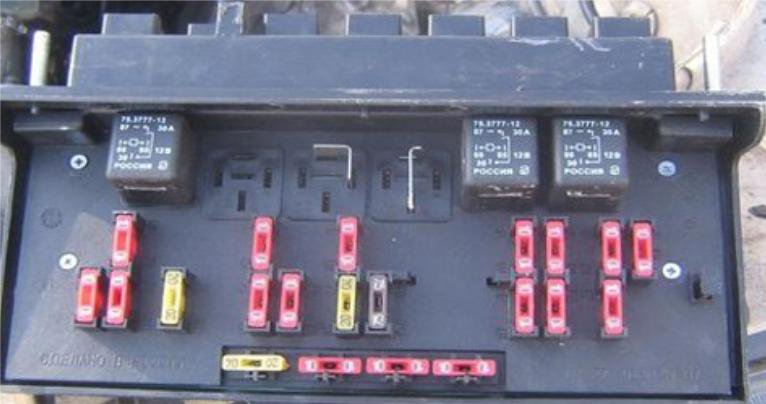

Основная часть использующихся предохранителей вмонтирована в основном устройстве, расположенном под капотом.

Щиток располагается под ветровым стеклом, напротив пассажирского кресла. Отечественные 2107, будь то инжектор или карбюратор, могут быть оборудованы двумя видами устройств — нового и старого образца. Соответственно, схема и описание электрооборудования в них несущественно отличается. Девайсы старого образца применялись на автомобилях ранних годов выпуска, а нового — на поздних версиях.

Блок старого образца

Если говорить непосредственно о карбюраторе и инжекторе, то на электросхему устройств не влияет вид системы подачи топлива. И инжекторные, и карбюраторные версии автомобилей могут оборудоваться старыми и новыми блоками. В версиях авто, которые были выпущены позже, блок предохранителей может быть вмонтирован в салоне ТС под бардачком.

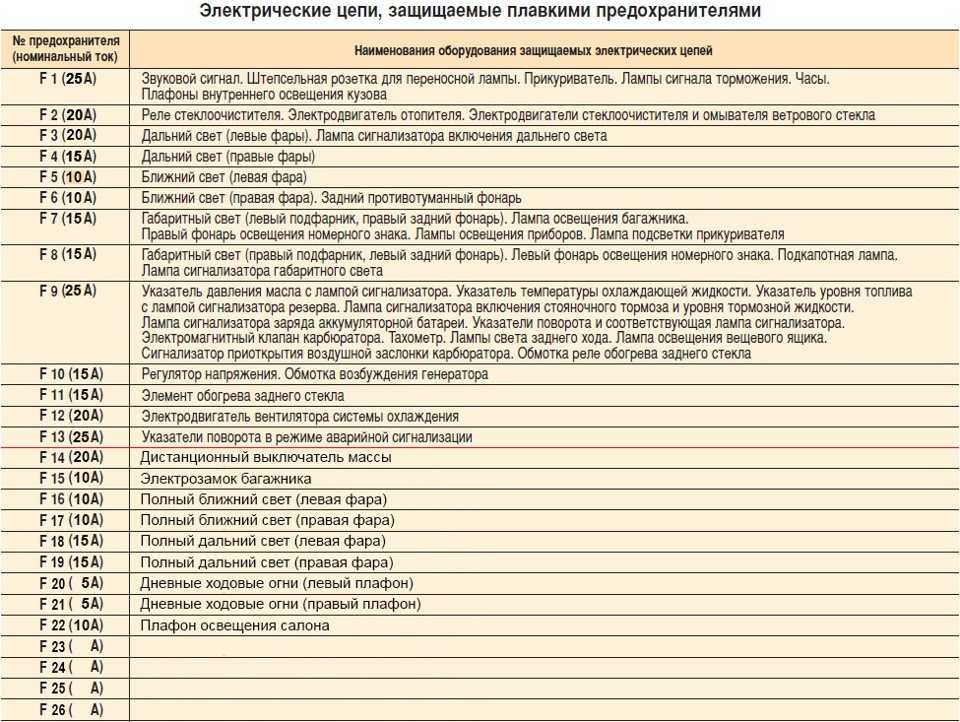

Расшифровка предохранителей ВАЗ 2107 старого образца

  1. Данный элемент предназначен защищать электроцепь фар реверсивного хода, двигатель печки, лампу на панели приборов, а также реле прогрева заднего окна.
  2. Нужен, чтобы защищать мотор щеток стеклоочистки, систему очистки ветрового окна и оптики, если такое предусмотрено изготовителем.
  3. Вспомогательный разъем, применяется при добавлении новых устройств.
  4. Вспомогательный разъем, применяется при добавлении новых устройств.
  5. Работа системы прогрева заднего окна.
  6. Обеспечивает работу прикуривателя. Иногда отвечает за магнитолу, в зависимости от автомобиля.
  7. Девайс используется, чтобы обеспечивать бесперебойное функционирование клаксона и мотора вентилирующего устройства, которое охлаждает радиатор.
  8. Аварийная световая сигнализация.
  9. Бесперебойная работа противотуманной оптики. Иногда отвечает за функционирование регулятора напряжения генератора.
  10. Компонент отвечает за работу комбинации приборов, индикатора заряда АКБ, указателей поворотов, ламп сигнализаторов ручного тормоза, давления масла, резерва топлива, уровня ТЖ.
  11. Стоп-огни. Плафоны внутреннего света кузова.
  12. Дальняя фара, правая, активация реле очистки оптики.
  13. Дальняя фара, левая, лампа активации дальнего света.
  14. Габаритное освещение, освещение номера, подкапотная лампа.
  15. Габариты, свет прикуривателя, вещевого ящика, приборного щитка.
  16. Правая фара, ближний свет.
  17. Левая фара, ближний свет.

    Расшифровка реле ВАЗ 2107

  18. Защита электроцепи ламп фар ближнего освещения.
  19. Защита цепи ламп оптики дальнего света.
  20. Работоспособность звукового сигнала.
  21. Обеспечивает функционирование систем очистки оптики, если авто оснащено омывателем.
  22. Функционирование системы прогрева заднего окна.

Предохранители ВАЗ 2107 инжектор, место установки

Стоит отметить, что инжекторные автомобили оснащаются дополнительным блоком реле, который находится в салоне под вещевым ящиком.

Расшифровка предохранителей ВАЗ 2107 инжектор

  • R1 — это основное реле.
  • F1 — обеспечивает функциональность главного реле.
  • F2 — защищает электронный блок от скачков напряжения.
  • F3 — защищает цепь топливного насоса. При выходе предохранителя из строя двигатель не заведется.
  • R2- обеспечивает работоспособность топливного насоса.
  • R3 — защищает вентилятор радиатора.

Инструменты, приспособления, расходные материалы

Для замены предохранителей вам потребуется пинцет, который, как правило, присутствует под крышкой девайса. Если его нет, воспользуйтесь пассатижами.

Техника безопасности при проведении работ под напряжением

Обязательно выключите зажигание и отсоедините клеммы от АКБ.

Как заменить предохранители ВАЗ 2107 в монтажном блоке

Процедура замены:

  1. Найдите место монтажа девайса. На пластмассовой накладке блока есть фиксаторы. Нажмите на них.
  2. После снятия накладки вы увидите схему, нанесенную на противоположную сторону. Здесь указано назначение и месторасположение всех используемых компонентов.
  3. Далее обнаружьте, какое устройство сломалось и подлежит замене. Порой можно определить поломку визуально — сам элемент может быть перегоревший, а иногда в нем видна оборванная нить.
  4. Пинцетом извлекаем выгоревший компонент и меняем его на новый. Затем устанавливаем крышку на место и подсоединяем клеммы АКБ.

Как заменить предохранитель ВАЗ 2107 в салоне автомобиля

При выходе противотуманной оптики из строя необходимо выполнить диагностику работы устройства. Элемент находится в салоне авто. Для диагностики и замены выполняем такие действия:

  1. Сначала вам понадобится крестовая отвертка, воспользуйтесь ею для демонтажа двух переключателей, которые находятся в центре консоли, в районе монтажа аудиосистемы.
  2. С помощью отвертки отожмите два крепления.
  3. Снимаем пластиковую вставку.
  4. Извлеките корпус предохранителя. Снимите защитную крышку девайса и выполните замену элемента на новый.

Как заменить блок предохранителей ВАЗ 2107

Порядок работ:

  1. Откройте двигательный отсек и демонтируйте корпус воздухофильтра. Выкрутите гайки, фиксирующие корпус.
  2. Под девайсом вы увидите штекер с кабелями, подключенными к девайсу. Отключите его. На корпусе изделия есть маркировка, соответствующая цвету подключенных разъемов. Таким образом можно избежать потребности маркировки кабелей.
  3. Затем залезьте в салон и снимите расположенную под контрольным щитком полочку. Затем отвинтите болты, держащие корпус бардачка.
  4. Далее отключаем штекер с кабелями, которые подключены к разъемам устройства. После этого вы увидите цветную маркировку.
  5. Гаечным ключом выкручиваем болты, крепящие блок. Самый крайний винт, находящийся на корпусе, скрыт, так что вы не сможете сразу его увидеть.
  6. Снимаем блок с устройствами и выполняем замену девайса. Установка и сборка компонентов выполняется в обратном порядке.

Как проверить и заменить реле ВАЗ 2107

Данный компонент находится в монтажном блоке. Точное место монтажа можно узнать из схемы, нанесенной на противоположную сторону защитной накладки:

  1. Отключаем зажигание и открываем блок предохранителей.
  2. Находим реле, которое нужно проверить и заменить.
  3. Демонтируем его щипцами, которые есть в корпусе блока.
  4. Устанавливаем другое устройство вместо извлеченного. Можно воспользоваться реле от системы очищения фар либо головного света.
  5. Если проверка показала, что демонтированное реле не работает, установите на его место новое.

Процедура проверки и замены аналогична для всех устройств. Отличие заключается лишь в их расположении:

  1. Основные реле находятся в блоке с предохранителями.
  2. Реле активации стартера находится под капотом, на правом брызговике.
  3. Устройство, которое обеспечивает работу поворотников, зажигания и световой сигнализации, находится в салоне авто, за приборной комбинацией.
  4. Устройство очистки ветрового окна располагается со стороны водителя под комбинацией приборов, оно крепится к кузову двумя болтами.

ПОХОЖИЕ МАТЕРИАЛЫ

  • Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
  • ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
  • Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
  • Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
  • Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
  • Как выбрать подержанные шины, полезные советы
  • Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
  • Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
  • Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
  • Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
  • Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
  • Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
  • Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
  • Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
  • Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
  • Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
  • Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
  • Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
  • Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
  • Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
  • Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
  • Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
  • Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
  • Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
  • Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
  • Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
  • Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
  • Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
  • Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Реле печки ваз 2107 инжектор

Содержание

  • Расположение блока предохранителей
  • Схема предохранителей ВАЗ 2107 старого образца
  • Схема блока предохранителей ВАЗ 2107 нового образца
  • Замена предохранителя печки своими руками
  • Причины перегорания предохранителя печки и способы их устранения
  • Подведём итоги

Всем привет сегодня рассмотрим предохранители на автомобиле ВАЗ 2107. Жгуты проводов на семёрке соединяются через блок предохранителей. Монтажный блок автомобиля играет важную роль и защищает от перегрузок, а так же от короткого замыкания.

Расположение блока предохранителей

Основная часть предохранителей ВАЗ 2107 находятся под капотом автомобиля. Также в данном блоке присутствуют реле. Где находится предохранители? этим вопросом, наверное, в первую очередь задаются те, кто только купил автомобиль. А находится монтажный блок под капотом около лобового стекла со стороны пассажира. Автомобиль ВАЗ 2107 оснащается двумя видами блока предохранителей, старого и нового образца.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей

F1 (8А/10А)Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)Резервные
F5 (16А/20А)Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)Ближний свет (левая фара)

Схема блока предохранителей ВАЗ 2107 нового образца

  1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
  2. Электромотор передних дворников.
  3. Резервное гнездо.
  4. Резервное гнездо.
  5. Питание электрообогрева заднего стекла.
  6. Часы, прикуриватель, питание розетки “переноски”.
  7. Сигнал и вентилятор радиатора.
  8. Лампы указателя поворотов в режиме “аварийки”.
  9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
  10. Лампы панели приборов.
  11. Лампы стоп-сигнала.
  12. Правая фара дальнего света.
  13. Левая фара дальнего света, контрольная лампа дальнего света.
  14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
  15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
  16. Ближний свет (правая лампа).
  17. Ближний свет (левая лампа).

Реле нового блока ваз 2107 выполняют такие функции:

  1. Реле обогрева заднего стекла.
  2. Реле очистителя и омывателя фар.
  3. Реле сигнала.
  4. Реле электровентилятора системы охлаждения.
  5. Реле дальнего света.
  6. Реле ближнего света.

С проблемой в работе отопительной системы автомобилей семейства ВАЗ сталкивается практически каждый владелец транспортного средства. Особенно болезненны для владельцев неисправности в системе обогрева в холодные поры года. Водителя пытаются первым делом устранить неисправность в работе отопителя, чтобы обеспечить для себя и пассажиров комфортное пребывание в салоне машины.

Нередко причиной неисправности отопительной системы салона является перегорание предохранителя печки. В этой статье рассмотрим причины выхода из строя детали и варианты устранения неполадки на автомобиле ВАЗ-2107.

Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер. При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением. Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Причины перегорания предохранителя печки и способы их устранения

Спровоцировать перегорание предохранителя печки ВАЗ-2107 может короткое замыкание в электрической цепи отопительной системы. Замыкание возникает через неисправность какой-либо детали в системе вентиляции или попадание влаги на контакты, что вызывает большую нагрузку в сети и выход из строя защитного устройства. Для этого необходимо с помощью тестера проверить цепь питания всех отопительных приборов салона. Если у вас есть знания и навыки работы по электронике, тогда для вас это не составит труда. В ином случае потребуется обращение к специалистам.

Некачественные контакты внутри монтажного блока также могут быть источником поломки вентилятора печки. Проверить эту гипотезу можно взявшись рукой за коробку с проводкой и хорошенько пошевелить ей. Если вентилятор заработал, значит, в монтажном блоке отходят контакты или имеются окислившиеся элементы. Необходимо разобрать блок, провести очистку всех контактов и заизолировать стыковые места проводов.

Иногда вентилятор начинает функционировать только после прогрева мотора. Тогда неисправность в реле зажигания, которое находится под приборной панелью и подлежит обязательной замене.

Виновником сгорания также может быть электрический моторчик вентилятора. С помощью тестера надо проверить его функционирование. Если есть напряжение, тогда надо визуально осмотреть двигатель, возможно, в нём залипли щётки. Если моторчик вентилятора вышел из строя, необходимо купить новый и заменить неработающий элемент. Залипание щёток можно устранить с помощью механической чистки изделия своими руками.

Устранив возможные источники выхода из строя предохранителя, надо заменить старый защитный элемент новым качественным изделием. После устранения неполадок деталь перегорать не будет, печка станет работать без перебоев.

Подведём итоги

При регулярном сгорании предохранителя печки не спешите менять изделие. На самом деле, изначально необходимо выявить причину возникновения этой неполадки. Сделать это можно самостоятельно, если есть элементарные знания по электронике, и тестер для проверки контактов и исправности работы элементов сети. Если же электроника — это не ваш конёк, тогда лучше обратиться к специалистам для обнаружения и устранения причин перегорания защитного элемента.

Помните, что замена сгоревшей детали не всегда решает проблему. Только комплексный подход к модернизации отопительных элементов и устранение источников неполадок обеспечит эффективную работу отопителя и комфортную температуру в машине.

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:
R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107
Предохранители:
F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла
F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар
F3(10А) резервный
F4(10А) резервный
F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)
F6 (10А)
прикуриватель
часы
F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора
F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)
F9 (7,5А)
лампы задних противотуманных фонарей и их сигнализатор
F10 (10А)
указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива
указатель температуры охлаждающей жидкости
лампа контроля включения стояночного тормоза
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора
F11 (10А)
плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)
F12 (7,5А)
лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)
F13 (10А)
лампа дальнего света (левая фара)
лампа контроля включения дальнего света
F14 (10А)
лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака
подкапотная лампа
лампа контроля включения наружного освещения
F15 (20А)
лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов
F16 (10А)
ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)
F17 (7,5А)
ближний свет фар (левая блок-фара)

Электросхема ВАЗ 2107 инжектор: предохранитель блок

Электрооборудование

На чтение 3 мин. Просмотров 524

Главной темой представленной статьи является электросхема и предохранители автомобиля ВАЗ 2107 на двигателе типа инжектор.

Довольно распространенной проблемой отечественных автомобилей является проблема поломки каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным выходом будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема и предохранители автомобиля ВАЗ 2107 на двигателе типа инжектор.

Блок предохранителей автомобиля ВАЗ 2107 состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства.

В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет электросхема и блок предохранителей на автомобиле ВАЗ 2107 двигателя типа инжектор?
  • Как устроена электросхема автомобиля ВАЗ 2107?
  • Где расположены предохранители на автомобиле марки ВАЗ 2107 двигателя типа инжектор?
  • Как правильно снимается монтажный блок?
  • Как правильно устанавливается монтажный блок?
  • Как легко отремонтировать монтажный блок предохранителей?

Содержание

  1. Описание блока предохранителей
  2. Как правильно проводится снятие и установление монтажного блока?
  3. Самостоятельное проведение ремонта монтажного блока

Предохранители в автомобиле марки ВАЗ 2107 располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства. Монтажный блок автомобиля ВАЗ 2107 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

К тому же, данный прибор значительно упрощает установление и ремонтные работы над цепями, потому как вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В случае какой-либо поломки электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

К основным элементам электронной схемы инжекторного двигателя ВАЗ 2107 относятся:

  • Тахометр;
  • Датчик заслонки воздуха;
  • Управляющее реле электронного двигателя вентилятора;
  • Разъем диагностики;
  • Индикатор, контролирующий работоспособность двигателя;
  • Моторчик вентилятора, охлаждающего радиатор;
  • Электронная катушка зажигания;
  • Свечки зажигания;
  • Электронный насос топлива;
  • Датчик коленвала;
  • Блок руководства двигателем;
  • Аккумуляторная батарея;
  • Форсунки;
  • Фильтр очищения топливной смеси;
  • Датчик холостого хода.

Электросхема представленной марки автомобиля оснащается огромным количеством добавочного электрооборудования, а связано это с обновлением системы питания.

Какие основные отличия электросхемы двигателя типа инжектор от карбюраторного?

  • В системе питания постоянно существует давление;
  • Смесь топлива и воздуха образовывается при смешивании компонентов смеси в цилиндре;
  • Впрыскивание топливо-воздушной смеси происходит с помощью форсунок;
  • Процесс впрыскивания происходит с помощью электронной системы.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия:

  1. Отсоединяем проводок от минусовой клеммы аккумулятора;
  2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
  3. Сдвигаем резиновый чехол;
  4. Отсоединяем верхнюю колодку жгута проводки от блока;
  5. Отворачиваем 2 гаечки, которые закрепляют блок;
  6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
  7. Отсоединяем от блока нижние колодки жгутов проводки;
  8. Устанавливаем предохранители и реле в обратном порядке.
Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

  1. Снимаем монтажный блок;
  2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
  3. При помощи отвертки открываем нижнюю крышечку;
  4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
  5. Устанавливайте монтажный блок в обратном порядке.

Блоки предохранителей и реле ВАЗ-2107

панель для быстрого выбора категории

прикуриватель и розетки

освещение

климат

подогреватели

управление двигателем + бензонасос

центральный замок

подушки безопасности

дворники

сигнал + штатная сигнализация

музыка

стекло
подъёмники

стартер + генератор

быстрый поиск — выберите одну, или несколько категорий и мы выделим всё что относится к этой системе в таблицах ниже

Все предохранители и реле в легендарной семёрочке. В этой статье собраны описания блоков предохранителей и реле Ваз 2107 со схемами и всеми вариантами исполнения 👇. Также покажем предохранитель прикуривателя и расскажем где находится реле печки, и предохранитель и реле бензонасоса. Также в конце статьи будет фото расположения диагностического разъёма.

Блок предохранителей и реле ВАЗ 2107 под капотом

новый блок


с открытой крышкой

старый блок

№ предохранителя (номинальный ток)*Назначение предохранителей
F1 (8А/10А)Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)Запасной
F5 (16А/20А)Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

реле в монтажном блоке ВАЗ-2107


№ релеНазначение
1Реле включения обогрева заднего стекла
2Реле включения очистителей и омывателей фар
3Реле включения звуковых сигналов (установлена перемычка)
4Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется)
5Реле включения дальнего света фар
6Реле включения ближнего света фар

Блок предохранителей и реле в салоне ВАЗ-2107 инжекторная

блок находится за бардачком

№ реле/
преда		токНазначение
F17,5АПредохранитель цепи главного реле
F27,5АПредохранитель ЭБУ
F315АПредохранитель бензонасоса
R1—Главное реле
R2—Реле топливного насоса
R3—Реле электровентилятора

Расположение диагностического разъёма в ВАЗ 2107 инжектор

Разъём диагностики находится с правой стороны под бардачком, на фото показан стрелкой

Где находится кнопка валет в ВАЗ 2107

Кнопка валет служит для настройки и аварийного снятия с охраны сигнализации без брелка, последовательность действий для аварийного снятия смотрите в руководстве пользователя для вашей модели сигнализации. Установщик может поставить кнопку валет в любое место, но из практики чаще всего она бывает установлена возле диагностического разъёма, на фото показана стрелкой. Также чаще всего там же можно найти и датчик удара, на нём можно отрегулировать чувствительность на слабый и сильный удар.

Схема подключения генератора ВАЗ-2107

Схема и цвета проводов габаритов и фар ВАЗ 2107

Схема и цвета проводов поворотов и аварийки ВАЗ 2107

Схема и цвета проводов стоп сигналов ВАЗ 2107

Схема и цвета проводов платы заднего фонаря ВАЗ 2107

Распиновка и цвета проводов выключателя фар ВАЗ 2107

Chevrolet Tahoe (2017) — схема блока предохранителей

Опубликовано пользователем admin

Год выпуска: 2017

Подкапотный блок предохранителей

Подкапотный блок предохранителей расположен в моторном отсеке, со стороны водителя автомобиля.

Chevrolet Tahoe — блок предохранителей — моторный отсек

Предохранители Использование
1 Электрические подножки
2 Насос антиблокировочной тормозной системы
3 Интерьер BEC LT1
4 Моторизованный ремень безопасности пассажира
5 Компрессор для выравнивания подвески
6 Электронное управление раздаточной коробкой 4WD
7 —
8 —
9 —
10 Электрический стояночный тормоз
11 —
12 —
13 Интерьер BEC LT2
14 Задний BEC 1
15 —
16 —
17 Моторизованный ремень безопасности водителя
18 —
19 —
20 —
21 Соленоид выхлопа ALC
23 Встроенный модуль управления шасси
24 Демпфирование в реальном времени
25 Модуль питания топливного насоса
26 –/Аккумуляторная батарея с регулируемым напряжением
27 —
28 Установщик 2
29 Реле Upfitter 2
30 Стеклоочиститель
31 ТИМ
31 —
33 —
34 Фонари заднего хода
35 Клапан АБС
36 Тормоза прицепа
37 Реле Upfitter 3
38 —
39 Правый стоп-сигнал прицепа/указатель поворота
40 Левый стоп-сигнал/указатель поворота прицепа
41 Габаритные огни прицепа
42 Правый габаритный фонарь
43 Левые габаритные огни
44 Установщик 3
45 Автоматический контроль уровня пуск/запуск
46 —
47 Установщик 4
48 Реле Upfitter 4
49 Фонари заднего хода
50 —
51 Реле габаритных огней
52 —
53 —
54 —
55 —
56 —
57 —
58 —
59 Евро прицеп
60 Управление кондиционером
61 —
62 —
63 Установщик 1
64 —
65 —
66 —
67 Батарея для прицепа
68 —
69 RC Upfitter 3 и 4
70 Устройство для модернизации VBAT 3 и 4
71 —
72 Реле Upfitter 1
73 —
74 Модуль управления двигателем, зажигание
75 Разное Запасной элемент зажигания
76 Трансмиссия Зажигание
77 RC Upfitter 1 и 2
78 Устройство для модернизации VBAT 1 и 2
79 —
80 —
81 —
82 —
83 Европрицеп RC
84 Реле запуска/пуска
85 —
86 —
87 Двигатель
88 Форсунка А — нечетная
89 Форсунка B – четная
90 Кислородный датчик B
91 Блок управления дроссельной заслонкой
92 Реле модуля управления двигателем
93 Звуковой сигнал
94 Противотуманные фары
95 Фары дальнего света
96 —
97 —
98 —
99 —
100 Кислородный датчик А
101 Модуль управления двигателем
102 Модуль управления двигателем/модуль управления коробкой передач
103 Дополнительный обогреватель салона
104 Стартер
105 —
106 —
107 Аэродинамический затвор
108 —
109 Полицейский модернизатор
110 —
111 —
112 Реле стартера
113 —
114 Омыватель ветрового стекла
115 Омыватель заднего стекла
116 Левый вентилятор охлаждения
117 Заправка топливного насоса
118 —
119 —
120 Заправка топливного насоса
121 Правая HID-фара
122 Левая ксеноновая фара
123 Правый вентилятор охлаждения

Блок предохранителей приборной панели (левый)

Левая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны водителя.

Chevrolet Tahoe — блок предохранителей — блок предохранителей панели приборов (левый)
Предохранители Использование
1 —
2 —
3 —
4 Дополнительная розетка питания 1
5 Сохраненный источник питания/аксессуар
6 АПО/БАТТ
7 Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида
8 SEO Сохраненная мощность аксессуара
9 —
10 Блок управления кузовным оборудованием 3
11 Блок управления кузовным оборудованием 5
12 Подсветка элементов управления на рулевом колесе
13 —
14 —
15 —
16 Датчик зажигания с дискретной логикой
17 Модуль обработки видео
18 Модуль зеркального окна
19 Блок управления кузовным оборудованием 1
20 Передний валик (при наличии)
21 —
22 —
23 —
24 ОВКВ/зажигание
25 Комбинация приборов/диагностический модуль датчика зажигания/зажигание
26 Наклонная колонка/SEO, Блокировка наклонной колонки 1/SEO
27 Разъем канала передачи данных/модуль сиденья водителя
28 Пассивный ввод/пассивный запуск/аккумулятор HVAC
29 Защита от кражи контента
30 —
31 —
32 —
33 SEO/автоматический контроль уровня
34 Электрическая регулируемая педаль включения режима парковки (при наличии)
35 —
36 Разное Р/У
37 Рулевое колесо с подогревом
38 Замок рулевой колонки 2 (при наличии)
39 Аккумулятор комбинации приборов
40 —
41 —
42 Европрицеп (при наличии)
43 Левые двери
44 Сиденье водителя с электроприводом
45 —
46 Правое сиденье с подогревом, охлаждением или вентиляцией (при наличии)
47 Левое сиденье с подогревом, охлаждением или вентиляцией (при наличии)
48 —
49 —
50 Дополнительная розетка питания 2
51 —
52 Несъемное вспомогательное силовое реле
53 Реле запуска/пуска
54 —
55 —
56 —

Блок предохранителей приборной панели (правый)

Правая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны пассажира.

Chevrolet Tahoe — блок предохранителей — блок предохранителей панели приборов (правый)

Номер Использование
1 —
2 —
3 —
4 Дополнительная розетка питания 4
5 —
6 —
7 —
8 —
9 —
10 —
11 —
12 Органы управления на рулевом колесе
13 Блок управления кузовом 8
14 —
15 —
16 —
17 —
18 —
19 Блок управления кузовным оборудованием 4
20 Развлекательная система для пассажиров задних сидений
21 Люк
22 —
23 —
24 —
25 —
26 Информационно-развлекательная система/подушка безопасности
27 –/РЧ стеклоподъемник/Датчик дождя
28 Обнаружение препятствий/USB
29 Радио
30 —
31 —
32 —
33 —
34 —
35 —
36 Специальное оборудование, опция B2
37 Опция специального оборудования
38 Блок управления кузовным оборудованием 2
39 Инвертор кондиционера
40 —
41 —
42 —
43 —
44 Электродвигатель стеклоподъемника правой двери
45 Передний вентилятор
46 Блок управления кузовным оборудованием 6
47 Блок управления кузовом 7
48 Усилитель
49 Правое переднее сиденье
50 Дополнительная розетка питания 3
51 —
52 Несъемное вспомогательное силовое реле
53 —
54 —
55 —
56 —

Блок предохранителей в заднем отсеке

Блок предохранителей в заднем отсеке находится за панелью доступа с левой стороны отсека.

Chevrolet Tahoe — блок предохранителей — задний отсек

Артикул Использование
1 Реле обогревателя заднего стекла
2 Сиденье второго ряда левое с подогревом
3 Правое сиденье второго ряда с подогревом
4 Зеркала с подогревом
5 Задняя дверь
6 Разбивание стекла
7 Подъемное стекло
8 Логический модуль задней подъемной двери
9 Задний стеклоочиститель
10 Задний вентилятор HVAC
11 Сиденье второго ряда
12 Модуль задней подъемной двери
13 Сиденье третьего ряда
14 Задняя розетка для аксессуаров
15 Обогрев заднего стекла
16 Задняя дверь
17 Подъемное стекло
18 Задний противотуманный фонарь (при наличии)
19 Задний противотуманный фонарь (при наличии)
20 Зеркало с подогревом

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Шевроле, Тахо электричество

Схема блока предохранителей Audi Q7 и реле с назначением и расположением

Audi Q7 — полноразмерный кроссовер, который в настоящее время выпускается. В данном материале представлено описание всех блоков предохранителей и реле Audi q7 4L (1 поколение), а также их расположение и схемы для автомобилей 2005, 2006, 2007, 2008, 2009 годов выпуска., 2010, 2011, 2012, 2013, 2014 и 2015 гг. После этого в производстве находится 2-е поколение.

Содержимое

  • 1 Расположение
  • 2 Салон
    • 2.1 Передний левый блок предохранителей
    • 2.2 Передний правый блок предохранителей
    • 2.3 Блок реле и предохранителей в центре передней панели
    • сиденье водителя
  • 3 Блок предохранителей в багажном отделении
  • 4 Блок в моторном отсеке
    • 4. 1 Для бензиновых двигателей.
    • 4.2 Для дизельных двигателей.
    • 4.3 СОЗДАНИЕ ДЛЯ ИЗМЕНЕНИЯ ИСТОЧНИКА ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ

МОЗОЦКА

Диаграмма

Задание

  1. 2

    Задание

    1. 2

      .

    2. Блок предохранителей в передней панели (справа) -SC-;
    3. Блок реле и предохранителей в центре передней панели;
    4. Блок управления бортовой сети – J519-;
    5. Блок реле и предохранителей в багажнике справа – SF-;
    6. Блок реле и предохранителей под сиденьем водителя -SD-;
    7. Блок реле и предохранителей коммутационного блока;

    Passenger compartment

    Front left fuse box

    Diagram

    Protected components

    1 5: не использовалось. 0005

    с июня 2010 года: реле для Dumming Liging Mirror -J910-

    —

    .

     9181 30. J519-

    825 Запорный клапан охлаждающей жидкости отопителя
    -N279- 2)

    5 96082222 10081222
    No. A Function / component
    A – Not used
    B 10 Main fuse for bodywork -S245-
    C – Not used
    D – Not used
    Fuse box 1
    1 5

    До июня 2010 года: не использовано

    с июня 2010 года: стабилизатор напряжения -J532-

    2 916: Независимо от 20101: Независимо от 20101: не использовалось до использования до начала
    3 7,5

    До июня 2010 года: не использовался

    от июня 2010 г.: Блок управления электроникой.

    		 4 5 Up to June 2010: Tire pressure monitor control unit -J502-
    5 20 Additional heater control unit -J364-
    6 10 LHD: Регулировка поясничного поясницы для поясницы — E176-
    6 10 RHD: передний пассажирский сиденье. Блок управления
    -J386- Электродвигатель стеклоподъемника двери водителя -V147- Блок управления задней левой двери -J388- Электродвигатель стеклоподъемника задней левой двери
    -V26- J387-
    Электродвигатель стеклоподъемника задней правой двери
    -V27- Электродвигатель стеклоподъемника двери переднего пассажира -V148-
    8 15 ЛР: Блок управления
    двери водителя -J386- Блок управления задней левой двери -J388- (вверху) to May 2008)
    8 15 RHD: Front passenger door
    control unit -J387- Rear right door control unit -J389-
    9 5

    Up to May 2008: Блок управления питанием -J644-

    с июня 2010 года: блок управления монитором давления в шинах -J502-

    10 30

    LHD: Входные и начальные системы контроля мониторинга -J518-

    Access и START Authortization Switch-EE415-9005

    10 5 Правый руль: Медиаплеер в позиции 1 -R118- (до июня 2009 г.)
    Медиаплеер в позиции 2 -R119- (до июня 2009 г.)
    CD-чейнджер -R41- (до мая 2010)
    Мини-проигрыватель дисков -R153- (до июня 2009 г.))

    Видеомагнитофон и DVD-проигрыватель -R129- (до июня 2009 г.)

    DVD-проигрыватель -R7- (июнь 2009 г. — май 2010 г.)

    Разъем для внешних аудиоисточников -R199- (ноябрь 2006 г. — июнь 2009 г.)

    11 10 Левостороннее рулевое управление: Блок управления на рулевой колонке -J527-
    11 10 Правостороннее рулевое управление: Блок управления и индикации Climatronic, блок управления и индикации заднего вентилятора свежего воздуха J527-E178-E1965 —
    12 5 LHD: датчик интерьера -монитора -G273-
    Автономная сирена -H22-
    12 5 RHD: Системная система Comvelience -Mental -J -j393- RHD.
    1 – Not used
    2 – Not used
    3 15

    Before June 2009: Not used

    From June 2009: Left front seat ventilation control unit -J800-

    4 30 Wiper motor control unit -J400- Wiper
    motor -V-
    5 5 Rain and light sensor -G397 —
    6 25 Двойной тональный реле рога -J4-
    Высокочастотный рог -H3-
    Низкочастотный рог -H7-
    7 30
    7 30 7 30 7 7
    7 25 Правый руль; from June 2010: 12 V socket 3 -U19-
    12 V socket 4 -U20-
    8 25 LHD: Onboard supply control unit -J519-
    8 20 RHD: Сигаретная зажигалка -U1-
    25 LHD: Блок управления по борьбе с питанием -J519-
    9 25 RHD: 12 -Vocket -5- 21877777777777777777777777777777777777777777777777777777.
    10 10 Левосторонний руль: Блок управления в комбинации приборов

    -J285- (до мая 2010 г.) Диагностический интерфейс шины данных -J533- Дисплей в комбинации приборов -Y24- (до мая 2010 г.) )
    10 10 RHD: Climatronic control
    unit -J255- Fresh air blower control unit -J126-
    11 30 Headlight washer relay -J39-
    12 10 Connector 16-pin -T16-, diagnostic connector
    Fuse box 3
    1 10 Left headlight
    2 5 Distance control control unit -J428-
    Distance нагреватель датчика управления (ADR) -Z47-
    3 5 Прямой обзор Япония
    Блок дисплея -J145-

    Кнопка панели дисплея -E506-

    Реле клапана отключения охлаждающей жидкости -J541- 2)

    4 10 Система предупреждения о сходе с полосы движения
    Блок управления системы предупреждения о выезде за пределы полосы движения -Z1687- 9 —
    5 10
    5 1)     		ЛР: Блок управления блоком сигнализации -J616- (до июня 2009 г. )
    Панель управления для специальных сигналов -E507- (до июня 20089 г.) для мультимедийной системы (9WM) (с ноября 2007 г.)
    5 5 RHD: комплект для подключения мультимедиа (9WM) (с ноября 2007 г.)
    6 5 LHD: Stasting Storing -Storing -Storing Colroling LHD. Блок управления системой разрешения входа и запуска -J518- Переключатель освещения
    -E1- Центральный блок управления системой комфорта
    -J393-
    Блок управления обнаружения прицепа
    -J345- Блок управления контроля давления в шинах -J502 – (7K6) (с июня 2008 г.)
    6 5 Правостороннее рулевое управление: Обогрев заднего левого сиденья -Z10-
    Обогрев спинки заднего левого сиденья -Z11-
    Обогрев заднего правого сиденья -Z12-
    Обогрев спинки заднего правого сиденья -Z13-
    5 Уровень масла двигателя и отправитель температуры -G266-
    8 5 Разъем 16-PIN-T16-, Диагностический разъем
    8.
    10 5 Блок управления открытием гаражных дверей -J530 — — Гаражная дверная открывалка
    Блок управления -E284-
    11 5 DATA DATA DATA DIASTIN 5 Блок управления подушек безопасности -J234-
    12 5 Левосторонний руль: Регулятор корректора фар -E102—
    12 5 RHD: Air quality sender -G238-
    Climatronic operating and display unit, rear compartment -E265-
    Climatronic control unit -J255-

    1) From November 2007
    2 ) Только для автомобилей с 6-цилиндровым двигателем поколения 2
    LHD — левосторонний
    автомобили RHD — праворульные автомобили

    Блок предохранителей передний правый

    Схема

    Назначение элементов

    999 LHD Air: Датчик качества -G238-
    Блок управления и индикации Climatronic, задняя часть салона -E265-
    Блок управления Climatronic -J255-    1 3 1 99 3 1 9 Июнь 2010: Реле гидравлического насоса коробки передач -J510- 1 )
    Блок управления дополнительным гидравлическим насосом -J922- 1)     92 ПрР: Блок управления на рулевой колонке -9J5217-
    No. A Function / component
    A 5 Fuse for structure-borne noise control unit -S348-
    B 5 From June 2008: Refrigerated compartment fuse -S340-
    C – Not used
    D – Not used
    Fuse box 1
    1 20 Heated rear left seat -Z10-
    Heated backrest, rear left -Z11-
    Heated rear right seat -Z12-
    Heated backrest, rear right -Z13-
    2

    10

    До мая 2010 г. : Блок управления АКП -J217- (0AT)

    2 5 Блок управления АКПП -J217- (09D) (до 7 мая 910) Мобильный телефон усилитель -R86- (с июня 2010 г.)
    Блок управления считывателя карт -J676- (с июня 2010 г.)
    Держатель телефона -R126- (с июня 2010 г.)
    3 30 Подогрев переднего левого сиденья -Z45-
    Подогрев переднего правого сиденья 9019-
    3 15 Правый руль; с июня 2009: Блок управления обогрева правого переднего сиденья -J799-
    4 20 Блок управления ABS -J104-
    5 190 90 90 90 90 90 90 90 90 9019 дверь переднего пассажира1687 Блок управления -J387- Блок управления задней правой двери -J389- (до мая 2008 г.)
    5 15 Правый руль: Блок управления двери водителя
    -J386- Блок управления задней левой двери -J388-
    6 25 Левый руль: Розетка 12 В 3 -U19-
    Розетка 12 В 4 -U20-
    6 25 Правый руль; до мая 2010 г. : Розетка 12 В 3 -U19-
    Розетка 12 В 4 -U20-
    6 30 правый руль; с июня 2010: Блок управления бортовой сети -J519-
    7 10

    Левостороннее руль: Переключатель регулировки поясничной опоры сиденья переднего пассажира -E177-

    Правостороннее руль: Переключатель регулировки поясничной опоры сиденья водителя -E122 7 1009 1009 1009

    000

    		 8 20 LHD: Cigarette lighter -U1-
    8 25 RHD: Onboard supply control unit -J519-
    9 25 LHD: 12 V socket -U5-
    12 V socket 2 -U18-
    9 25 RHD: Onboard supply control unit -J519-
    10 10 LHD: Climatronic Блок управления
    -J255- Блок управления приточного вентилятора -J126-
    10 10

    Правостороннее рулевое управление:

    До июня 2010 г. : Блок управления в комбинации приборов -J2015- 90 диагностический интерфейс шины -J533-

    11 5 До июня 2010 г.: Выключатель стоп-сигналов -F- (до мая 2008 г.)
    Выключатель педали тормоза -F47- (до мая 2008 г.)
    Блок управления ABS -J104- (до to May 2008)
    11 15 From June 2010: Refrigerated compartment -J698-
    12 15 Onboard supply control unit 2 -J520-
    Fuse box 2
    1 10 Right headlight
    2 5 Ground clearance control unit -J197-
    3 5 Mobile phone installation kit (9ZD)
    4 5 Lane change Блок управления Assist
    -J769- Блок управления 2 ассистента смены полосы движения -J770-
    5 5 Реле отключения стоп-сигналов -J508- Выключатель педали сцепления -F36- (до июня 2009 г. )
    6

    5

    20

    5A: Automatic gearbox control unit -J217-

    20A: Automatic gearbox control unit -J217- (09D)

    7 5 ABS control unit -J104-
    8 5 Multifunction switch -F125-
    Tiptronic switch -F189-
    Selector lever sensor control unit -J587-
    9 5

    Parking aid control unit -J446-

    Outdoor camera control unit -J928- (from June 2012; LHD)

    10 5

    LHD: Airbag control unit -J234-

    RHD: Data bus diagnostic interface -J533-

    11 5 LHD: Heated rear left seat adjustment
    switch -E128- Heated rear right seat adjustment switch -E129-
    11 5 RHD: Управление на рулевой колонке
    блок -J527- Блок управления системой разрешения входа и запуска -J518- Переключатель света
    -E1- Центральный блок управления системы комфорта
    -J393-
    Блок управления распознавания прицепа -J345-
    12 5
    12 5 Правый руль: Регулятор корректора фар -E102-
    Регулятор угла наклона левой фары1687 Серводвигатель -V48- Электродвигатель корректора правой фары -V49-
    Блок предохранителей 3
    1 15 J698-
    1 10 с июня 2010 года: блок управления в панели панели приборной панели -J285-
    2 5 до июня 2010: влево incetor-incetor-nector-nector- правой. Резистор нагрева ручной форсунки -Z21-

    From June 2010: Reversing camera control unit -J772-

    3 30

    LHD: Not used

    RHD: Onboard supply control unit -J519-

    3 5 с июня 2010 года: DVD -игрок -R7- 1)
    CD Changer -R41- 1)
    4 5 с июня 2009 года: отображается на инфекцию панели панели на панели дискрети -Дж. 5 5

    Up to June 2009: Sender / receiver unit for telephone -R36-

    Up to May 2010: Telephone holder -R126-

    Card reader control unit -J676-

    5

    10

    15

    		 From June 2010: Automatic gearbox control unit -J217-
    6 15 Front operating unit control unit -J523-
    Aerial amplifier -R24-
    6 7. 5

    До июня 2009 г.: Блок управления приборной панелью, дисплеем и выводом информации -J523-

    До мая 2010 г.: Блок управления электронной информационной системы 1 -J794-

    7 25 блок управления солнцезащитной крышкой 900019
    8 20 Rear sliding sunroof control unit -J392-
    9 20 Roof blind control unit -J394-
    10 5 LHD: Media player in позиция 1 -R118- (до июня 2009 г.)
    Медиаплеер в позиции 2 -R119- (до июня 2009 г.)

    CD-чейнджер -R41- (до мая 2010 г. )

    DVD-проигрыватель -R7- (до мая 2010 г.) )

    Мини-проигрыватель дисков -R153- (до июня 2009 г.)
    Видеомагнитофон и DVD-проигрыватель -R129- (до июня 2009 г.)
    Разъем для подключения внешних аудиоисточников -R199- (с ноября 2006 г. по июнь 2009 г.)

    10 30 Система контроля доступа и запуска ПР: Блок управления -J518- Переключатель разрешения входа и запуска
    -E415-
    11 35 Левостороннее рулевое управление: Электродвигатель стеклоподъемника со стороны переднего пассажира
    -V148- Электродвигатель стеклоподъемника задней правой двери -V27-
    11 35 Правый руль: Блок управления дверью водителя

    -J386- Электродвигатель стеклоподъемника двери водителя -V147- Блок управления задней левой двери -J388- Электродвигатель стеклоподъемника задней левой двери
    -V26-
    10 ЛР: Блок управления и индикации Climatronic, задний -E265- Управление
    Блок приточного вентилятора, задний -J391-
    12 100022

    За работу прикуривателя и дополнительных розеток (USB) отвечают предохранители 6, 8 и 9.

    1) Только для автомобилей с системой старт/стоп
    LHD – автомобили с левым рулем
    RHD – автомобили с правым рулем

    Блок реле и предохранителей в центре передней панели

    Обозначение


    D    161616161616161616161616161618 СЛАДЕЛИ СЛАДЕЛИ СЛАДЕЛИЯ16161616161616161 гг. Блок управления с функцией памяти -J136-
    Блок управления регулировкой сиденья переднего пассажира с функцией памяти -J521-
    № A Функция / компонент
    B — Не используется
    C 30 Блок управления детектором прицепа -J345- (только USA)
    Brake Booster (только USA)
    E – Не используется
    F –

    		 Not used
    G – Not used
    1b 40 Supply fan -V2-
    2b 40 ABS control unit -J104-
    3b 40 Fresh air blower for rear compartment -V80-
    4b 40 Heated rear window -Z1-
    5b 15 From June 2007: Rear wiper motor -V12 —
    6b 5 From June 2007: Heated
    resistor for left washer nozzle -Z20- Heated resistor for right washer nozzle -Z21-
    A1 – Not used
    B1 – Not used
    C1 – Not used
    D1 – Not used
    Relay
    1 Реле компрессора регулировки дорожного просвета -J403-
    2. 1 Реле питания, кл. 75x -J694-
    2,2 Двойной тональный рог -эстафет -J4-
    3. Не используется
    6 Реле обогрева заднего стекла -J9-
    7.1 V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Реле циркуляции охлаждающей жидкости после выкл. двигатель -J151- (V6 FSI с июня 2009 г.)
    7.1 Реле клапана отключения охлаждающей жидкости -J541- (только для автомобилей с 6-цилиндровым дизельным двигателем 2-го поколения)
    7.27 С июня9 : Реле затемнения зеркала заднего вида -J910-
    8 Реле гидравлического насоса коробки передач -J510- (с июня 2010 г., только для автомобилей с 8-ступенчатой ​​автоматической коробкой передач)
    1A Не используется
    2A Не используется
    3A не использовался
    9 и не использовался9 и не использовался. No. A Function / component
    2 – Battery cut-off igniter -N253- B 40 Ground clearance control fuse -S110- B1 30 From June 2010: Fuse 1 (30) -S204- B2 5 From June 2008: Предохранитель для системы местоположения автомобиля -S347- B3 — Не используется B4 30 с июня 2010 года: FUSE 2 (30) -S205-. Предохранитель 1 в блоке предохранителей D -SD1- SD2 125 До мая 2006 года: предохранитель 2 на держателе предохранителей D -SD2- SD2 150 от июня 2006: FUS SD3 50 Fuse 3 on fuse holder D -SD3- SD4 60 Fuse 4 on fuse holder D -SD4- SD5 125 Fuse 5 on fuse holder Д -SD5- Relay 1 Terminal 15 voltage supply relay -J329-

    Luggage compartment fuse box

    photo of the box in the trunk

    Diagram

    Protected components

    12 — сокета 9009 90092484487487 RELAY999
    № A Функция / Компонент
    БАКЕ БЛАГОВОЙ БОЛЬШОЙ0005

    С июня 2010 года: отдел управления системой мультимедийной системы -J650-

    2 30 РЕЗЕМЕНТ -Агент. Блок управления -J197-
    3 5 С июня 2012 года: Switch for Reducing Agent Resergoir -F502-
    4 5 с июня 2009 года. — Реверс
    Камера -R189-
    5 5 Блок управления парковкой -J446-
    6 15 СИСТЕМА. Commonience System Central Control Блок 2 -J773-
    8 5 Радиоприемник для вспомогательного нагревателя -R64-
    20 12-1681 20 12 12-191
    10 20 Convenience system central control unit -J393-
    11 15 Keyless entry antenna reader -J723-
    12 30 Convenience system central control unit — J393-
    Fuse box 5
    1 15 Signaling unit control unit -J616-
    2 5 Special control panel signals -E507-
    3 15 Радио изоляционная эстафетя, радио -эстафет -J84- Радио -R8-
    4 15 Радио ISOLATION, RALAY -J844 -RDAI -J84 -RDAI -J84 -RDAI -J84 -RDAI84 -RDAI84 -RDAI84 -RDAI84-1681. 5 5 Radio -R-
    5 15 From June 2010: Signaling unit control unit -J616-
    6 5

    TV tuner -R78-

    From июнь 2009 г.: Not used

    7 5

    CD navigation system control unit -J401-

    From June 2009: Not used

    8 30

    Digital sound system control unit -J525 —

    с июня 2009 года: не используется

    5 Цифровое радио -Р147-, с июня 2009 года: не использовано
    10 30 DICTUL SOUND SYSTER 2 -Дж. -, с июня 2009 г.: Не используется
    11 5.
    Box 4
    1 5 С июня 2009 г. по май 2010: Радио -Р —
    1

    7.5

    9

    7.5

    9000 30

    7.5

    9000 30    		 9000: 7.5

    9000 9000    		 9000: 7.5

    9000    		 9000 2 7.5

    9000    		. -J525-
    2 5 С июня 2009 года: ТВ -тюнер -R78-
    с июня 2011 года: цифровой телевизион J525-
    4 30 С июня 2009 года: Блок управления цифровой звуковой системой 2 -J787-
    5 15 Задняя информационная информация (9WP, 9WK).

    Блок управления мультимедийной системы -J650- (до мая 2010 г. )

    From June 2010: The ride height control control unit -J197-

    6 20 Convenience system central control unit -J393-
    7 30 Boot lid control
    unit — J605- Motor for boot lid control unit -V375-
    8 30 Boot lid control unit 2 -J756-
    Motor for boot lid control unit 2 -V376-
    9 15 Trailer detection control unit -J345-
    10 15
    20 1)     		Trailer detection control unit -J345-
    11 15
    20 1)     		Trailer detection control Единица -J345-
    12 30
    25 1)     		Блок контроля обнаружения трейлера -J345- Свинг-
    OUT Mator-V317-
    9999999999999999999999999999999999999999101001001001001009н. 0017 1 Not used
    2 Not used
    3 Connector 6-pin -T6am- for rear seat infotainment system

    1) Since June 2007

    Box in the моторный отсек

    Для бензиновых двигателей.

    Обозначение

    9181 5 9181 5 2 9007: не использовался
    № A Функция / Компонент
    1 40 60 RADITOR -Ван0019
    2 50 Secondary air pump motor -V101-
    3 – Not used
    4 40
    60    		 Radiator fan 2 -V177-
    5 50 Secondary air pump motor 2 -V189-
    6 – Not used
    7 30
    20 4)     		Ignition coils
    8 5 Управление вентилятором радиатора
    Блок -J293- Блок управления вентилятора    		 10 Датчик высокого давления -G65- 1) 2) 3)
    насос рециркуляции охлаждающей жидкости -V50- 1)
    термостат системы охлаждения двигателя с электронным управлением -F265- 1)
    I реле прокачки охлаждающей жидкости система после остановки двигателя -J151- 1)
    клапан 1 системы регулировки фаз газораспределения -N205- 1) 2) 3)
    клапан 2 системы регулировки фаз газораспределения -N208- 1) 3)
    клапан заслонки впускного коллектора -N316- 1)
    Система управления клапанами 1 фазы фаз газораспределения выпускных клапанов -N318- 1) 2)
    Система управления клапанами 2 фаз газораспределения выпускных клапанов -N319- 1)
    Клапан 2 заслонки впускного коллектора -N403- 1)
    Заправка насос воздушного охлаждения -V188- 3)
    11 5 Блок управления двигателем -J623-
    Метр воздушной массы -G70- 2)
    12
    12
    12 517. 15 Расходомер воздуха -G70- 1)
    Расходомер воздуха 2 -G246- 1)
    Электромагнитный клапан 1 угольного фильтра -N80- 1) 2)
    Регулятор вторичного воздуха -N112- 1) 3)
    Клапан дозирования топлива -N290- 1) 2)
    Клапан заслонки впускного коллектора -N316- 2) 3)
    Клапан подачи вторичного воздуха 2 -N320- 1) 3)
    Клапан дозирования топлива 2 -N4023 — 1)
    Клапан регулировки давления масла -N428- 3)
    Насос охлаждающей жидкости после остановки двигателя -V51- 3)
    Диагностический насос топливной системы -V144- 1) 2) 3)
    Вентиляция картера закрыта -запорный клапан -N548- 3)
    14 15 Lambda Probe -G39-
    Lambda Probe 2 -G108-
    15 15 LAMBDA Probe After Cataltic Converter -GAG13311111116168.
    16 40.2- 1) 2)
    Relay
    A1 Up to June 2009: Starter relay -J53-
    From June 2009: Relay for voltage supply for engine electronics -J757-
    A2 До июня 2009 г.: реле стартера 2 -J695-
    С июня 2009 г.: реле питания Motronic -J271- : Не используется
    A4 BAR: Реле насоса вторичного воздуха -J299- (+ CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE с июня 2009 г.) реле -J569-
    С июня 2009 г.: Реле стартера -J53-
    A6 До июня 2009 г.: Реле подачи охлаждающей жидкости после выкл. двигатель -J151-
    С июня 2009 г.: Реле стартера 2 -J695-
    B1 Не используется
    B2 С июня 2009 года: не используется
    B3 до июня 2009 года: реле топливного насоса -J17-
    с июня 2009 года: не использовано
    B4 с июня 2009 года: не использовался
    B4: не использовался
    B4.
    B5 До июня 2009 года: реле насоса топливного охлаждения -J445-
    с июня 2009 года: не используется
    B6 Не используется
    C1 до ДЖОНА ДЖИНА 2009: Жюнь 2009 г. -ДЖИНАЛИЧЕСКИЙ НАМЕКС. —
    С июня 2009 г.:
    BAR: Реле циркуляционного насоса -J160-
    BHK, BHL: Реле усилителя тормозов
    -J569- CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE: Реле вспомогательного насоса охлаждающей жидкости -J496-
    C2 Реле питания Motronic -J271-
    Не используется

    Для дизельных двигателей.

    Назначение

    . -F265- 9) 13)
    Управление свечами накаливания 9Блок 1687 -J179- Дроссельный клапан -J338- 4) 5) 8) 11)
    Реле минимальной мощности нагрева -J359- 4) 11) 13)
    Реле высокой мощности нагрева -J360- 4) 11) 13 )
    Блок управления турбокомпрессора 1 -J724- 7)
    Блок управления турбокомпрессора 2 -J725- 6)
    Блок управления перепускной заслонкой промежуточного охладителя -J865- 4) 11)
    7)
    Переключающий клапан радиатора системы рециркуляции ОГ -N345- Переключатель радиатора системы рециркуляции ОГ
    клапан 2 -N381- 4) 11)
    Электромагнитный клапан электрогидравлической опоры двигателя -N398- 9) 13)
    Клапан регулировки давления масла -N428- 3) 4) 9) 10) 11) 13)77 Клапан охлаждающей жидкости ГБЦ -N489- 9) 10) 13)
    Электродвигатель заслонки впускного коллектора -V157 – 6) 7)
    Электродвигатель 2 заслонки впускного коллектора -V275- 7) 6 10029 1

    8 916    5 Насос охлаждающей жидкости -V166- 3 ) 6)
    Насос охладителя системы рециркуляции ОГ -V400- 3) 5) 10)
    не используется 7) 8) 9)
    Дизельные частицы -частицы -G784- 13) 10
    15 4) 5) 1 70019 70019 70019 70019 70019 70019 700197 циркуляция охлаждающей жидкости после остановки двигателя -J151-
    Реле насоса охлаждения топлива -J445- 4) 7) 8)
    Блок управления свечей накаливания 2 -J703- 3) 5) 6) 10) Переключение охладителя рециркуляции
    Клапан 2 Выхлопной газ -N381- 5)
    Насос охлаждающей жидкости после остановки двигателя -V50- Охлаждающая жидкость 9Насос 1687 после остановки двигателя -V51- 4) 8) 10) 11)
    Насос охлаждающей жидкости -V166- 4) 7) 8)
    Электродвигатель 2 заслонки впускного коллектора -V275- 6)
    Насос ОГ recirculation cooler -V400- 4) 8) A до июня
    No. 60 Radiator fan control unit -J293-
    Radiator fan -V7-
    2 80 Glow plug control unit -J179-
    3 40 Heating element for auxiliary air heater -Z35- (400 Вт) 4) 11) 13)
    4 40 1)
    60 2)     		РАДАРНЫЙ БУДЕЛА
    5 80
    60 13) 15)     		. 6 80
    60 13) 15)     		Нагревательный элемент для вспомогательного воздушного нагревателя -Z35- (2 x 400 Вт) 4) 11)
    7919
    7919
    7919
    7919
    7919
    Блок управления вентилятором радиатора
    -J293- Блок управления вентилятором радиатора 2 -J671-
    9 15 Engine control unit -J623-
    Engine control unit 2 -J624- 3) 5) 6) 10)
    10 10 Fuel pressure regulator -N276- Fuel metering
    valve -N290- Fuel metering
    valve 2 -N402- 5)
    Fuel pressure regulating valve 2 -N484- 5)
    11 15
    10 9) 11)     		Лямбда-зонд -G39-
    Лямбда-зонд 2 -G108- 3) 5) 6) 10)
    Нагреватель лямбда-зонда
    -Z19- Нагреватель лямбда-зонда 2 -Z28- 3) 5) 6) 10)
    12 8) 4 8) 10 9 Реле насоса охлаждения топлива -J445- 3) 5) 6)
    Блок управления датчика NOx -J583- 4) 13)
    Блок управления датчика NOx 2 -J881- 4) 11) 13)
    13 10
    15 4) 5) 9    		197 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019 70019-1
    14 5 Air mass meter -G70- Air mass
    meter 2 -G246- 3) 5) 6) 10)
    15 5 Блок управления двигателем -J623-
    Блок управления двигателем 2 -J624- 3) 5) 6) 10)
    16 20
    25    		 Fuel supply pump -G6- Fuel pump control
    unit -J538- 9) 10) 13)
    17 20 Топливный насос -G23- 5) 6) 7) 8)
    17 10 Отправитель давления для восстановительного агента. 4)
    Дополнительный нагревательный элемент -Z103- 4)
    17 5. Резистор обогрева вентиляции картера -N79- 3) 5) 6) 10)
    Резистор обогревателя вентиляции картера 2 -N483- 3) 5) 10)
    18 20J 9002 Реле дополнительного топливного насоса — 4) 8)
    Дополнительный топливный насос -V393- 4) 8)
    18 10
    5 12)     		Сендрист давления для снижения агента -G686- 11) 13) 13). — 11) 13)
    Heating element for additive pump -Z103- 11) 13)
    Relay
    A1 Glow plug control unit -J179-
    A2 Up to Июнь 2009 г. , V12: Реле стартера -J53-
    С июня 2009: Реле питания клеммы 30 -J317-
    A3 CCGA, CCFA, CCFC, V12: Блок управления временем накаливания 2 -J703- (CCFA, CCFC с июня 2009)
    9 A9 До июня 2009 г., V12: Реле стартера 2 -J695-
    С июня 2009 г.; CCMA, CATA: Реле дополнительного топливного насоса -J832-
    A5 До июня 2009 г.: Не используется
    С июня 2009 г.: Реле стартера -J53-
    A6: Реле дополнительного топливного насоса -J832-
    С июня 2009 г.: Реле стартера 2 -J695-
    B1 CCMA, CATA, CLZB, CNRB: Реле малой тепловой мощности -J359- (CLZB, CNRB с июня 2009 г.) )
    B2 Не используется
    B3 До июня 2009 г. : Реле топливного насоса -J17-
    С июня 2009 г.; CLZB, CNRB: Реле 3-й ступени нагрева -J959-
    B4 CCMA, CATA, CLZB, CNRB: Реле высокой тепловой мощности -J360- (CLZB, CNRB с июня 2009 г.)
    B5 До июня 2009 г., V12: Реле насоса охлаждения топлива -J445-
    С июня 2009 г.; CCFA: Реле топливного насоса дополнительного отопителя -J749-
    B6 CCGA, V12: Реле дополнительного насоса охлаждающей жидкости -J496-
    C1 До июня 2009 г., V12: Реле топливного насоса дополнительного отопителя J749-
    С июня 2009 г.; CCMA, CATA, CCFA: Реле насоса охлаждения топлива -J445-
    C2 До июня 2009 г., V12: Реле питания клеммы 30 -J317-
    С июня 2009; CCFA: Реле топливного насоса -J17-

    Розетка для запуска от внешнего источника питания

    Разветвитель 2 для контакта 30 -TV22- / Розетка для запуска от внешнего источника питания -U6-

    Автомобиль «Сделай сам» ремонт ваз 2107 инжектор

    Подробности: ремонт авто ваз 2107 инжектор своими руками из доступных мастеров на сайте tl. icndoit.com/35.



    Mag-Download Ng Larawan SA Мобильный телефон

    Teknikal na Manwal para sa pagpapatakbo ng isang kotse vaz 2107 na ma mga makina 2103, 2106, 2104i at 21067i


    Carburretor / injector
    pkuukan, m-m-magrage, m-magrage, m, 2104i paguled.

    1. Единый номерной знак для ВАЗ 2107.1687 Data ng pagkakakilanlanlan

    2. Блок управления и контроля агрегатов ВАЗ 2107
    Расположение блока управления и приборов
    Выключатель зажигания (замок)
    Панель приборов и ключевой переключатель
    Подрулевой переключатель
    Блокировка подрулевого переключателя Гидрокорректор фар и фары устройства
    Обогрев блока управления вентиляцией

    4. Инструмент, приспособление и приспособление для материалов на ваз 21687 Универсальное приспособление
    Специальное приспособление и приспособление для крепления на ваз 2107
    Материалы для подключения

    9. Система питания карбюраторного двигателя котла ВАЗ 2107
    Устройство управления
    Регулятор температуры — положение заслонки
    Элемент воздушного фильтра — подключение
    Установка топливного фильтра — подключение
    Воздушный фильтр — установка
    Топливный насос — установка
    Фильтр топливного насоса — установка
    Диафрагма топливного насоса — установка
    Бензин — установка
    1687 Топливный фильтр карбюратора — заглушка
    Привод карбюратора — включение и выключение
    Привод воздушной заслонки — включение и выключение
    Бензин в поплавковой камере — включение и выключение
    Скорость холостого хода — включение при установке
    Шарик карбюратора и поплавка — капалит
    Крышка карбюратора — при установке при установке
    Корпус карбюратора — при разборке
    Пневматический привод дроссельной заслонки — при установке при установке
    Система экономайзера принудительного холостого хода (EPXH)
    Экономайзер принудительного холостого хода (EPHH) — выход на панель
    Микропереключатель системы EPHX — выход на панель
    Электропневматический клапан — вход на панель
    Блок управления электропневматическим клапаном — выход на панель

    Видео (нажмите, чтобы воспроизвести).

    10. Система питания инжекторного двигателя ВАЗ 2107
    Блок питания системы охлаждения
    Система сброса давления системы охлаждения
    Бензиновый фильтр — запасной
    Предохранитель топливной системы — влажный
    Регулятор давления — платный и устанавливаемый
    Электрический топливный насос с датчиком указателя уровня топлива — подключаемый и устанавливаемый
    Топливная рейка — заполняемая, Установка форсунки
    Регулятор холостого хода — проверка, установка
    Корпус дроссельной заслонки — установка
    Бензин — установка
    Воздушный фильтр Elemento ng — Капалит
    Воздушный фильтр — установка
    1687 Трос дроссельной заслонки — капалит
    Адсорбер — заглушка, блокировка и установка дроссельной заслонки

    11. Система управления двигателем котсе ВАЗ 2107
    Установка системы управления двигателем
    Запуск дроссельной заслонки -Установка системы управления двигателем
    Блок управления и реле системы управления двигателем — Капитальный
    Электронный блок управления (ECU) — установка и установка
    Датчик положения коленчатого вала — Suriin и Palitan
    Датчик температуры охлаждающей жидкости — суриин на палитане
    Датчик положения дроссельной заслонки — датчик давления
    Датчик массового расхода воздуха — датчик уровня кислорода
    Датчик концентрации кислорода — датчик уровня кислорода
    Датчик скорости — датчик скорости установки
    Катушка зажигания — датчик уровня воздуха

    12. Система охлаждения котлов ВАЗ 2107
    Датчик температуры охлаждающей жидкости
    Датчик температуры охлаждающей жидкости
    Датчик температуры охлаждающей жидкости
    Датчик температуры охлаждающей жидкости
    Датчик температуры охлаждающей жидкости
    Вентилятор радиатора — установка
    Радиатор — установка
    Насос охлаждающей жидкости — установка

    13. Выхлопная система ВАЗ 2107
    Установка Disenyo
    Приемная труба — паг-алис на паг-установе
    Глушитель Карагдаганг — паг-алис на паг-установе
    Каталитический нейтрализатор — паг-алис на паг-установе
    Приемный глушитель — паг-алис на паг-установе

    Трансмиссия автомобиля ваз 2107
    14. Сцепление автомобиля ВАЗ 2107
    Отключение сцепления с гидравлическим приводом
    Гидравлический привод выключения сцепления — автоматический
    Гидравлический выжимной механизм — трансмиссия для жидкости
    Гидравлический выжимной механизм — гидравлический привод сцепления
    Резервуар выключения сцепления — регулировка и установка
    Выжимной бачок Главный цилиндр — pag-alis at pag-install
    Гидравлический рабочий цилиндр выключения сцепления — pag-alis at pag-install
    Гидравлический шланг выключения сцепления — pag-alis at pag-install
    Мгновенный гидравлический цилиндр сцепления — pag-alis at pag-install

    15. Трансмиссия автомобиля ВАЗ 2107
    Переключатель коробки передач
    Коробка передач — коробка передач и рычаги
    Привод спидометра — каплевидный
    Коробка передач — разборка и разборка

    16. Карданная передача на ВАЗ 2107
    Установка карданной передачи
    Карданная передача — техническое обслуживание кондиционера
    Карданная передача — разборка и установка
    Карданная передача — разборка и установка

    17. Задний мост в сборе ВАЗ 2107
    Подсоединение заднего моста
    Задний мост — подключение и подсоединение
    Главная передача сальник редуктора — капалит
    Полуось — вставка и установка, вставка сальника
    Редуктор заднего моста — вставка и установка
    Задний мост — вставка и установка

    18. Подвеска харап нг коце ВАЗ 2107
    Подшипник подвески
    Подвеска с обратным клапаном — техническое обслуживание и кондиционер
    Выравнивание вала — развал, схождение — развал
    Подшипники передних колес — подшипники
    Передняя ступица — первичный сальник, смазка на подшипниках ступицы
    Передний амортизатор
    — Капалит
    Пружина передней подвески — Капалит
    Анкерная пружина подвески на корпусе — используется и устанавливается на блок (шарнир из металлического сплава)
    Тахеометр в блок (металлический шарнир) в сборе мабабанг мга армас — капалит
    Нижний рычаг передней подвески — замена и установка
    Подвеска и стабилизатор поперечной устойчивости — замена
    Шаровые опоры — замена


    Задняя подвеска — ремонт с кондиционированием
    Рычаг задней подвески — капалит
    Амортизатор задней подвески — капалит
    Пружина задней подвески — капалит

    1687 Mga Gulong — Tseke ng Presyon
    Mga Gulong в Gulong — Sinusuri ang teknikal na kondisyon
    Gulong — Kapalit
    Diselong Na Gulong — Pag -Aayos

    21. Pagpipiloto ng Kotse Vaz 2107
    PAGLALAVAN
    PAGILALAN NAGRAWAN
    PAGILALAN NASIOS
    PAGIKAN. Кондиционирование и установка рулевого механизма
    Рулевой редуктор — Sinusuri ang Antas ng Langis
    Редуктор рулевого механизма — установка
    Манибела — установка и установка
    Установка рулевого вала — установка и установка
    Рулевой вал — замена и установка
    Рулевые тяги — замена
    Податчик коробки передач — замена и установка
    Маятниковый рычаг — замена


    Гидравлические тормоза — прокачка тормозной жидкости
    Гидравлические тормоза — прокачка и прокачка тормозной жидкости
    Тормозные колодки передних колес — замена
    Тормозные колодки задних колес — замена
    Главный тормозной цилиндр — замена и установка
    Вакуумный усилитель тормозов — замена
    Вакуумный усилитель тормозов — замена
    Подготовка переднего колеса — разборка
    Выключатель стоп-сигналов — установка
    Тормозной шланг переднего колеса — замена
    Заднее колесо Рабочий цилиндр — капалит
    Задний тормозной шланг — капалит
    Трубка тормоза — капалит
    Регулятор превентора и тормоза
    Парадный тормозной шланг
    Система тормозного шланга — разборка и разборка

    23. MGA Kagamitang Elektrikal Ng Kotse Vaz 2107
    Пангкалахатанг импульс
    эстафеты в блоке монтажа плавки
    MGA Relay в Piyus — Kapalit
    relay straulation 9187 -ngaterya 9187.

    24. Генератор ВАЗ 2107
    Ремень привода генератора — прокладка и натяжение
    Генератор — прокладка и установка
    Генератор — выходной

    25. Starter VAZ 2107
    Starter — pag-alis at pag-install
    Starter — suriin at ayusin

    27. Vaz ng katawan ng kotse 2107
    Paglalarawan ng istraktura ng katawan ng vaz 2107
    Katawan — naglilinis ng mga butas ng
    Наполнение радиатора — установка и установка
    Капот — установка и установка
    Замок капота и трос замка — установка и установка
    Бампер — pag-alis at pag-install
    Задний бампер — вставка и установка
    Брызговик — вставка и установка
    Бачок омывателя ветрового стекла — защелка и замена
    Щетки стеклоочистителя — вставка
    Полное зеркало заднего вида — вставка и установка -установить
    Зеркало заднего вида панорамного вида — установить
    Передняя дверь — установить
    Обивка пегой окраски — установить
    Саламин можно установить пегие -alis at pag-install
    Механизм электростеклоподъемника передней двери — pag-alis at pag-install
    Замок, цилиндровый замок и пинтуан, установленный на крышке
    Саламин, закрытый пинто-накладка на установочной плате
    Механизм электрического стеклоподъемника задней двери, настраиваемая
    Угловой замок и установить
    Крышка багажника — установить и установить
    Крышка багажника — установить и установить
    — Разборка и установка
    Механизмы установки и установки — разборка
    Заднее сиденье — вставка при установке
    Панель радиоприемника — вставка в установке
    Панель инструментов — вставка и установка

    VAZ 2107
    Paglalarawan ng Disenyo
    Heater tap — kapalit
    Heater fan motor — kapalit
    Heater radiator — kapalit

    Mga wiring diagram ng kotse vaz 2107

    Ang kotse ng VAZ 2107 ay sikat hindi lamang sa ating bansa, kundi pati na rin sa mga kalapit na bansa. Эта модель отличается простотой листинга, а также простотой листинга. В любом случае «пито» имеет маленькое магическое представление классического отечественного автопрома, как правило, на рынке.

    Двигатель с впрыском топлива для этой модели был впервые установлен в полдень 2006 года. Он имеет объем 1,6 литра, рассчитанный на Евро-2 и являющийся международным стандартом для автомобилей. Лакас Макина имеет большой запас топлива в карбюраторе и в течение 50 месяцев, в течение нескольких часов, средний расход бензина потребляется. Как правило, прямое подключение к бензину может быть выполнено для того, чтобы решить проблему, связанную с запуском карбюратора, который работает в режиме реального времени. Топливный бензин может быть дозированным, с большей мощностью, связанной с электронным блоком управления двигателем, с подачей топлива от специального датчика.

    То же самое, электрическая цепь форсунки ВАЗ 2107 содержит деталь, состоящую из гидравлического натяжителя и гидрораспределителя компенсатора. Sa tulong mga unit na ito, angpapatakbo ng makina naging kapansin-pansing mas tahimik. Как правило, автоматическая регулировка клапана, возможно, на карбюраторном двигателе. Гайунпаман, система питания на ВАЗ 2107, которая может быть использована в двух вариантах, может включать в себя дополнительные расходы и расходы, связанные с качеством бензина и высоким дорожным просветом, Вы можете установить катализатор двигателя самостоятельно.

    Инжектор может быть подключен к системе карбюратора . Единый, потребление бензина является наиболее оптимальным. Pangalawa, самые красивые блюда, которые вы можете использовать, чтобы получить дозу бензина. Нынче почти всегда, как и раньше, для проверки качества форсунки на ВАЗ 2107 с таким же шумом. В частности, с загрязнителем форсунки, загрязняющий двигатель, который работает на всех форсунках. в мга балбула. Неоднозначная неисправность форсунки регулирует мощность, обороты в минуту, регулирует скорость педали газа и другие неисправности.

Рубрики

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
