Всем драсти.
И так, в этой записи я хотел бы рассказать как я заморочился с карбюратором Солекс 21083.
О солексах уже очень много написано, снято видео и очень большое количество решений тех или иных проблем. Но пожалуй я повторюсь в своей записи.
В этой записи я попытаюсь рассказать как я его настраивал под себя и под свой автомобиль. Запись не является руководством к действию, так как я далеко не карбюраторщик и два с половиной года назад я только знал приблизительное его место расположения под капотом.
Цель была, оптимизировать работу, а именно, сделать устойчивы ХХ, сделать устойчивую работу на переходных режимах, добиться ровной динамики по нарастающей, улучшить показатели на мощностных режимах.

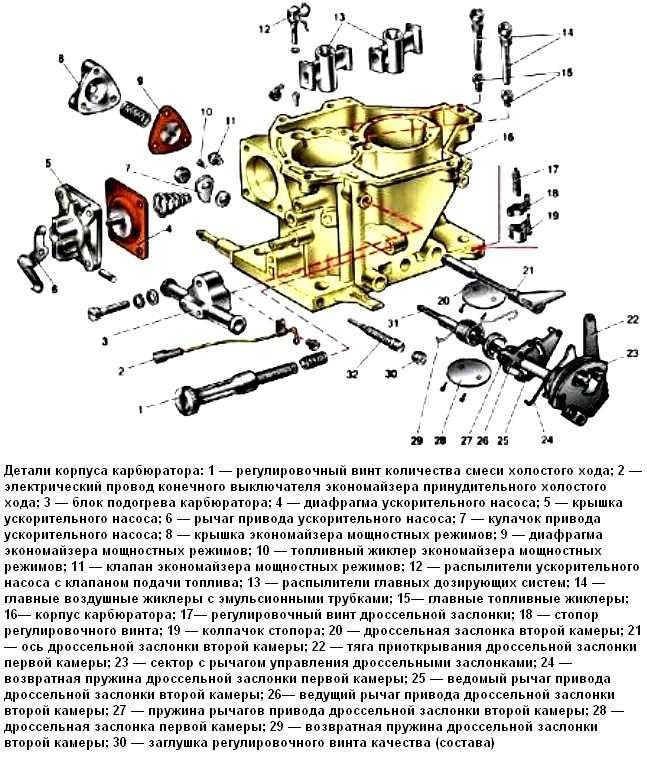

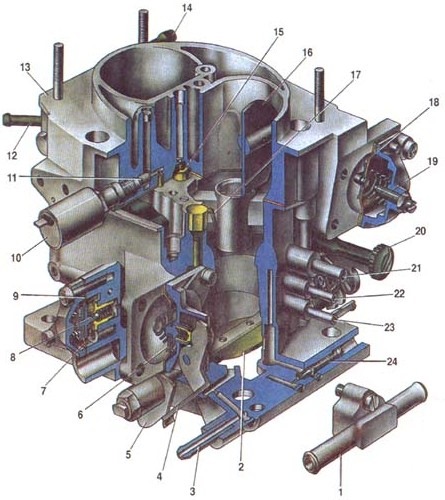

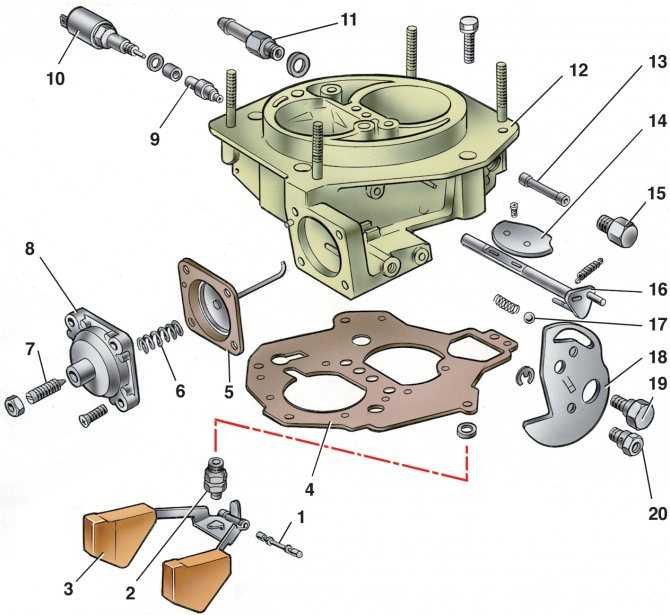

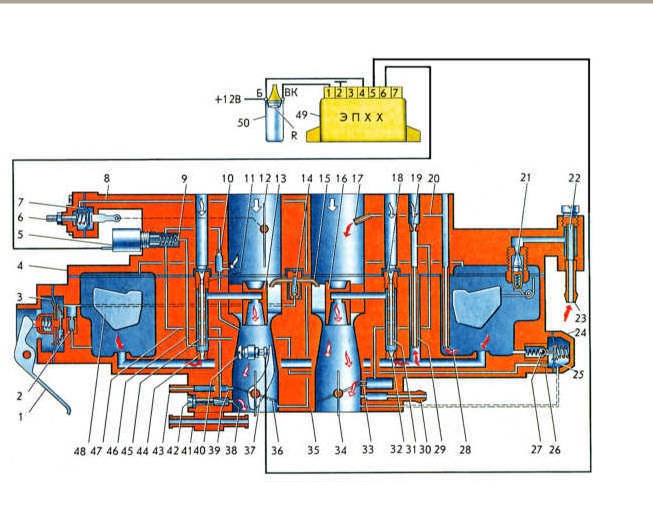

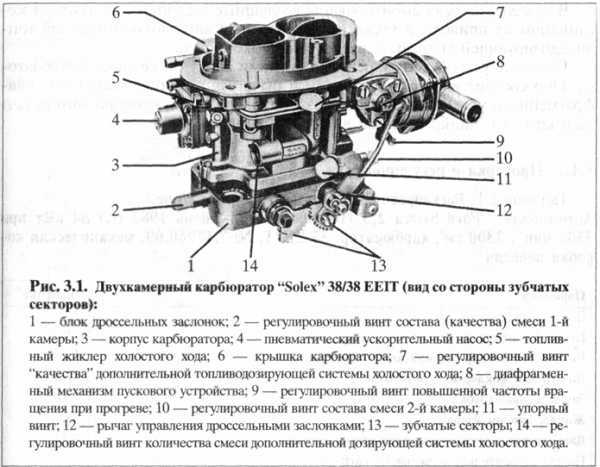

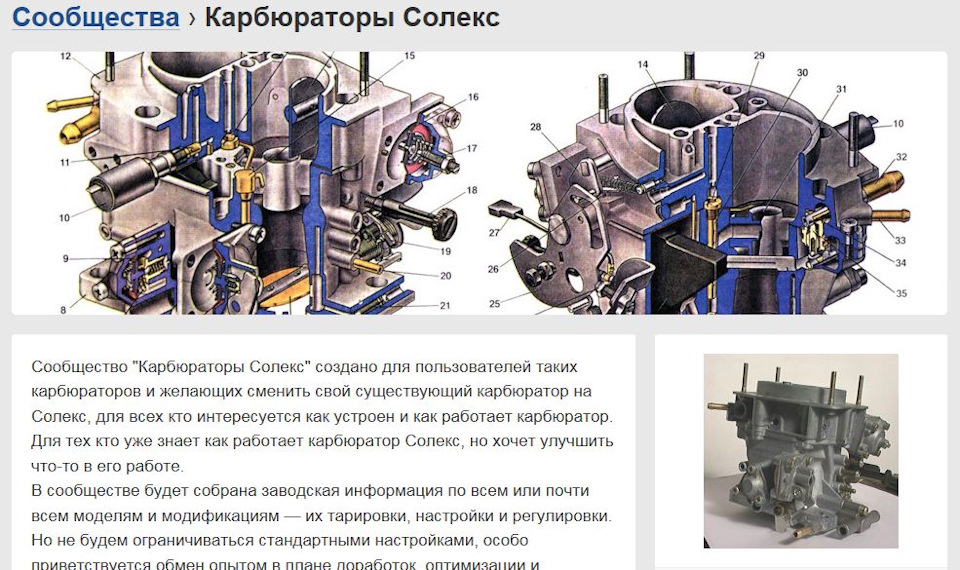

И так немножко об устройстве Солекс 21083 из мурзилки:

1. Блок подогрева карбюратора
2. Дроссельная заслонка первой камеры
3. Патрубок для отсоса картерных газов
4. Рычаг привода ускорительного насоса
5. Кулачок привода ускорительного насоса
6. Диафрагма ускорительного насоса
7. Топливный жиклер экономайзера мощностных режимов
8. Корпус насоса
9. Диафрагма экономайзера мощностных режимов
10. Запорный электромагнитный клапан
11. Топливный жиклер холостого хода
12. Крышка карбюратора
13. Главный воздушный жиклер первой камеры
14. Воздушная заслонка
15. Распылители ускорительного насоса с клапаном подачи топлива
16. Диафрагма пускового устройства
17. Регулировочный винт пускового устройства
18. Регулировочный винт количества смеси холостого хода
19. Рычаг блокировки второй камеры
20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания
21. Регулировочный винт качества смеси холостого хода
22. Сектор управления дроссельными заслонками
23. Рычаг привода дроссельных заслонок
24. Регулировочный винт при открывания дроссельной заслонки первой камеры
25. Рычаг управления воздушной заслонкой
26. Шток пускового устройства
27. Электрический провод концевого выключателя экономайзера принудительного холостого хода
28. Рычаг воздушной заслонки
29. Главный воздушный жиклер второй камеры
30. Эмульсионная трубка
31. Распылитель главной дозирующей системы второй камеры
32. Патрубок подачи топлива
33. Патрубок слива топлива в бак
34. Топливный фильтр
35. Игольчатый клапан
36. Дроссельная заслонка второй камеры
37. Рычаг дроссельной заслонки второй камеры
38. Главный топливный жиклер второй камеры
39. Рычаг привода дроссельной заслонки второй камеры
40. Поплавок

Хотелось бы сказать что Солекс специально был сконструирован для машин с поперечным расположением двигателя а именно специально для семейства Самар и так же был спроектирован для работы ДВС на обедненной смеси!

Чистка.
Все карбюраторы чистятся только спец жидкостью и после этого продуваются сжатым воздухом. Никаких кисточек, тряпочек и прочей фигни. Отверстия в карбюраторах имеют порой очень маленький размер и кусочек ниток, случайно попавший в систему, может просто напросто свести на нет все труды по чистки, а в редких случаях убить карбюратор.

И так. Снял в полностью карб с впускного коллектора. С трудом выковырял проставку. Две резино-металлические и термозащитную проставку. Все под замену. Впускной коллектор накрыл ветошью с обработанными краями (без ниток и хлаков по бокам).
Из за малых пробегов и высокой влажности под дроссель из сапуна попала эмульсия, что привело к падению ХХ на мощностных режимах. Собственно это и послужило причиной полной чистки карба и его перенастройки. Толчок так сказать.

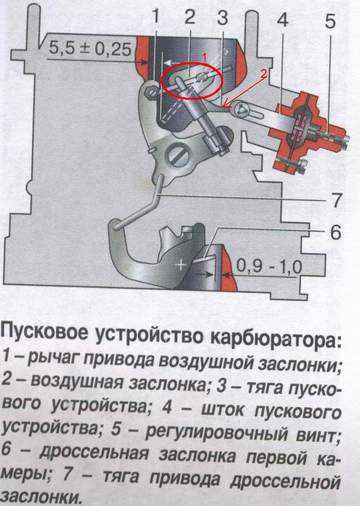

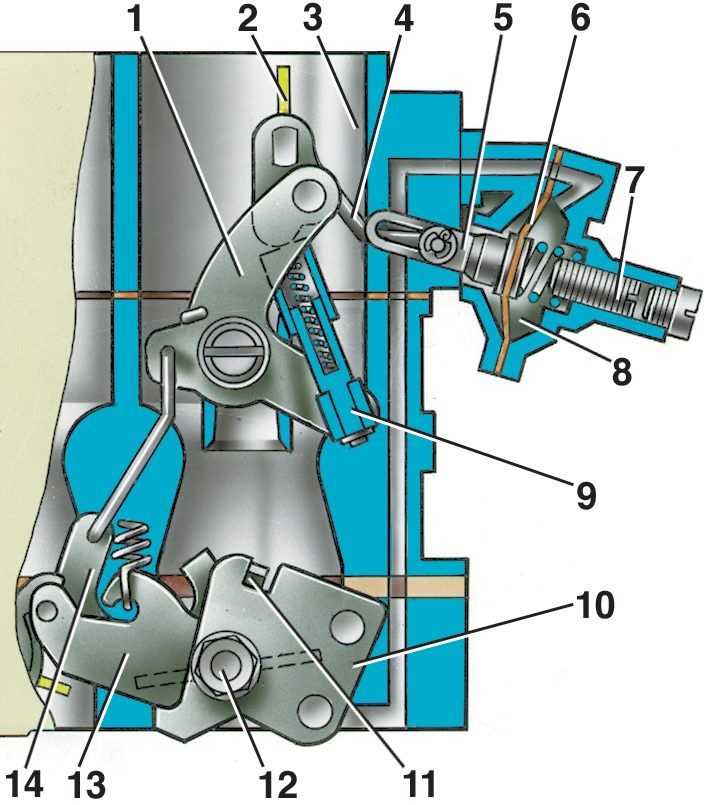

Цель регулировки — установка пусковых зазоров («А», «Б») для обеспечения нормальной работы системы пуска и как следствие уверенного и стабильного запуска холодного двигателя.

Зазор «Б», между кромкой дроссельной заслонки и стенкой первой камеры карбюратора, появляется при полностью вытянутой ручке «подсоса», и закрытой воздушной заслонке (пусковое устройство взведено и готово к работе).

Зазор «А», появляется при запуске двигателя и срабатывании диафрагменного механизма пускового устройства между кромкой воздушной заслонки и стенкой первой камеры.

При возникновении неисправности пускового устройства или неверной его регулировке вполне возможно, что холодный двигатель автомобиля не запустится или запустится, но с трудом, будет «заливать» свечи зажигания.

— шлицевая отвертка (3мм)

— рожковый ключ (7мм)

— рожковый ключ (8мм)

— тахометр (мультиметр, автотестер работающие в режиме тахометра)
Для проведения регулировки не снимая карбюратор с двигателя.

Если тахометра нет, можно попробовать провести регулировку на слух, но это в том случае, если вы уже имели дело с регулировкой и настройкой карбюраторов и можете различить 3000 оборотов в минуту двигателя и 3500 оборотов в минуту. Такая регулировка в принципе возможна, но будет весьма приблизительной. Проще провести регулировку пускового устройства со снятием карбюратора с двигателя.

— набор круглых щупов или отрезки проволоки диаметром 0.85, 1.0, 1.1, 2.5, 2.7, 3. 0 мм в зависимости от модели карбюратора.

Перед регулировкой проводим проверку , вдруг пусковое устройство в порядке и мы зря на него грешим.

Проверка работы пускового устройства карбюратора 2108, 21081, 21083 Солекс

1. Снимаем крышку корпуса воздушного фильтра.

2. Полностью закрываем воздушную заслонку , вытянув «подсос».

3. Помощник запускает двигатель, а мы смотрим на карбюратор сверху.

Если пусковое устройство карбюратора исправно, то во время пуска (после первых вспышек) оно будет приоткрывать воздушную заслонку на небольшой угол (пусковой зазор).

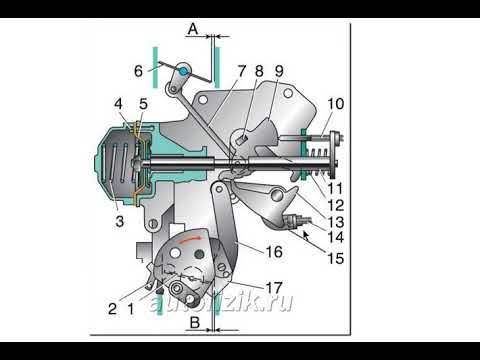

пусковой зазор «А»

Если такого явления вы не наблюдаете, то вывода всего два — либо пусковое устройство не отрегулировано, либо прохудилась его диафрагма.

Можно принять во внимание еще такие версии — не до конца завернуты винты крепления крышки пускового устройства, плоскость крышки деформирована по каким-то причинам и не плотно прилегает к корпусу устройства чем и разгерметизирует всю систему.

Регулировку проводим как указано ниже, винты затягиваем, диафрагму меняем, крышку шлифуем или меняем на новую.

Подготовительные работы

Регулировку проводим на не прогретом двигателе.

— Снимаем корпус воздушного фильтра.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка пускового устройства карбюратора Солекс без снятия его с двигателя

1. Подключаем тахометр.

порядок подключения тахометра

Если есть тахометр, встроенный в щиток приборов панели, то можно использовать его.

2. Вытягиваем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта (вид на карбюратор сверху)

Воздушная заслонка полностью перекрывает сечение первой камеры карбюратора.

3. Пускаем двигатель.

4. Нажимаем на край воздушной заслонки карбюратора отверткой и приоткрываем ее на 1/3 (30 0 ).

приоткрываем воздушную заслонку карбюратора 2108, 21081, 21083 Солекс приблизительно на 30 градусов (1/3)

винт приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 солекс

6. Отпускаем воздушную заслонку.

7. Вращаем шлицевой отверткой регулировочный винт пускового устройства, ослабив ключом на 8 мм его контргайку и уменьшаем частоту вращения до 2800 — 3000 оборотов в минуту.

регулировочный винт пускового устройства карбюратора 2108, 21081, 21083 Солекс

8. Удерживая винт отверткой затягиваем контргайку.

Регулировка завершена.

Регулировка пускового устройства на снятом карбюраторе

Перед поведением регулировки следует напомнить, что на карбюраторе 2108, 21081, 21083 «Солекс» при полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть слегка приоткрыта, второй камеры полностью закрыта.

1. Снимаем корпус воздушного фильтра.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

2. Снимаем карбюратор с двигателя.

3. Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора (воздушная заслонка полностью закрыта).

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

4. Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор.
(измеряем его щупом или проволокой) .

Дроссельная заслонка второй камеры полностью закрыта.

пусковой зазор «Б»

Пусковой зазор «В». Карбюратор 2108 — 0.85 мм , 21081 — 1.0 мм , 21083 — 1.1 мм .

5. Регулируем пусковой зазор регулировочным винтом.

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

винт регулировки приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

6. Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.

Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

карбюратор 2108, 21081, 21083 Солекс перед нажатием на шток пускового устройства

На изображении карбюратор 21083 «Солекс» после нажатия на шток пускового устройства.

карбюратор 2108, 21081, 21083 Солекс после нажатия на шток пускового устройства

Зазор воздушной заслонки «А». Карбюратор 2108 — 3 мм , 21081 — 2.7 мм , 21083 — 2.5 мм .

7. Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства ,
предварительно ослабив его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

регулировочный винт пускового устройства

Устройство, назначение, принцип действия системы пуска карбюратора 2108, 21081, 21083 «Солекс» описаны на странице «Пусковое устройство карбюратора Солекс».

Еще пять статей по регулировке карбюратора 2108, 21081, 21083 Солекс

Сравнительный тест-ремонт

До автомобилей с двигателями, работающими под управлением компьютера, использовались двигатели с карбюратором. Карбюратор — это устройство, которое обеспечивает подачу топливно-воздушной смеси в цилиндры в ДВС.

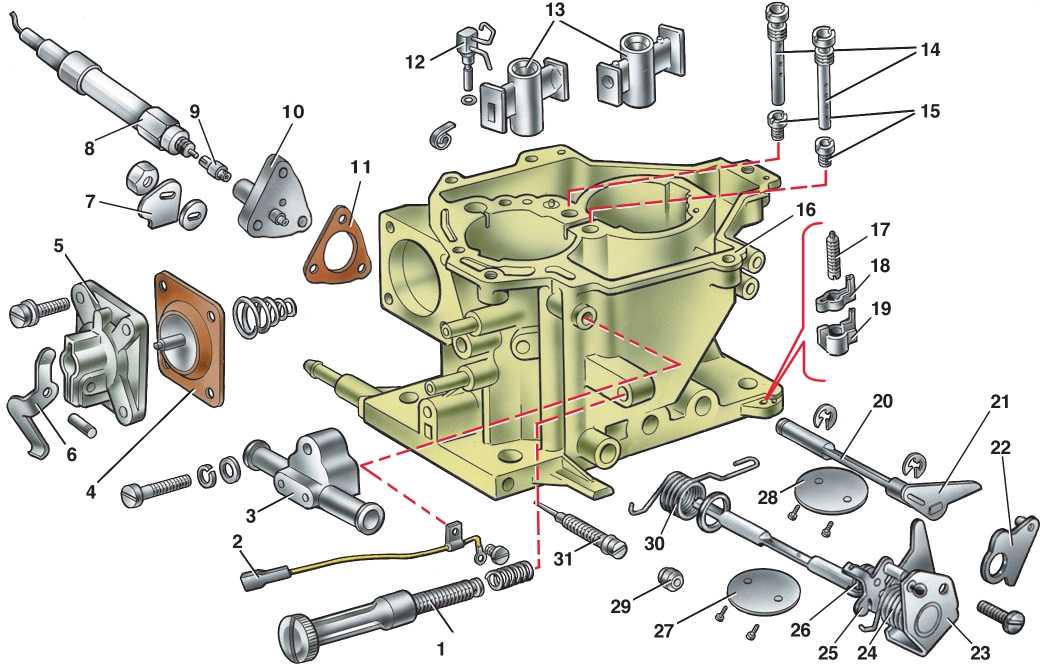

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива. Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:

1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса.
   После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора.
   Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

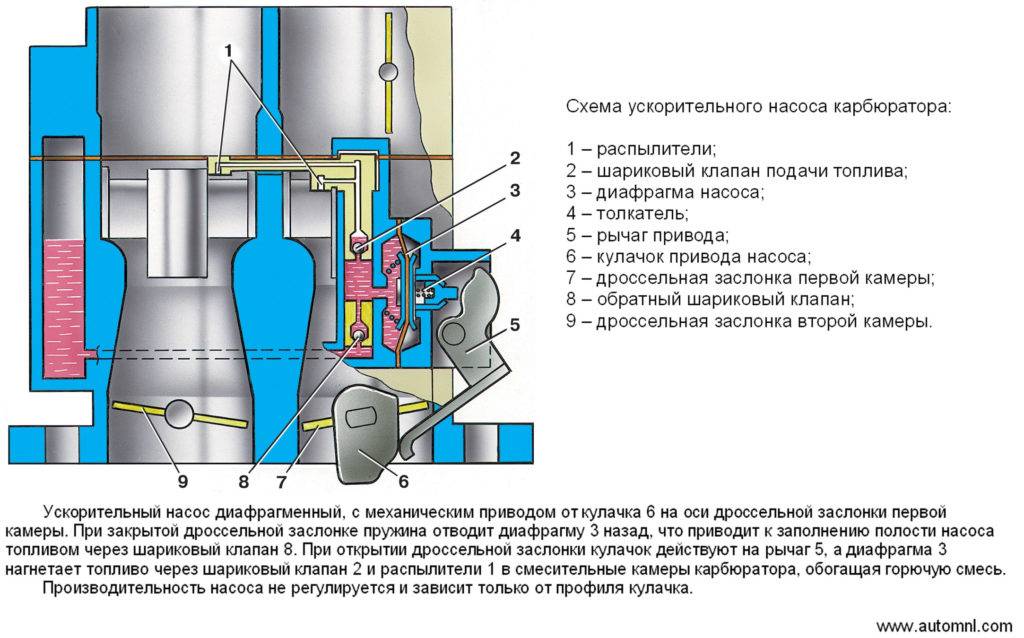

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

1. ДВС не глохнет при завернутом винте.
2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
3. Нестабильная работа ДВС.
4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:

1. Делаем осторожную разборку карбюратора.
2. Промываем и продуваем, и разделяем на две половинки.
3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Видео

Регулировка пускового устройства солекс 21083

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:

1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Неисправности

Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.

Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:

1. Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
2. Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
3. Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

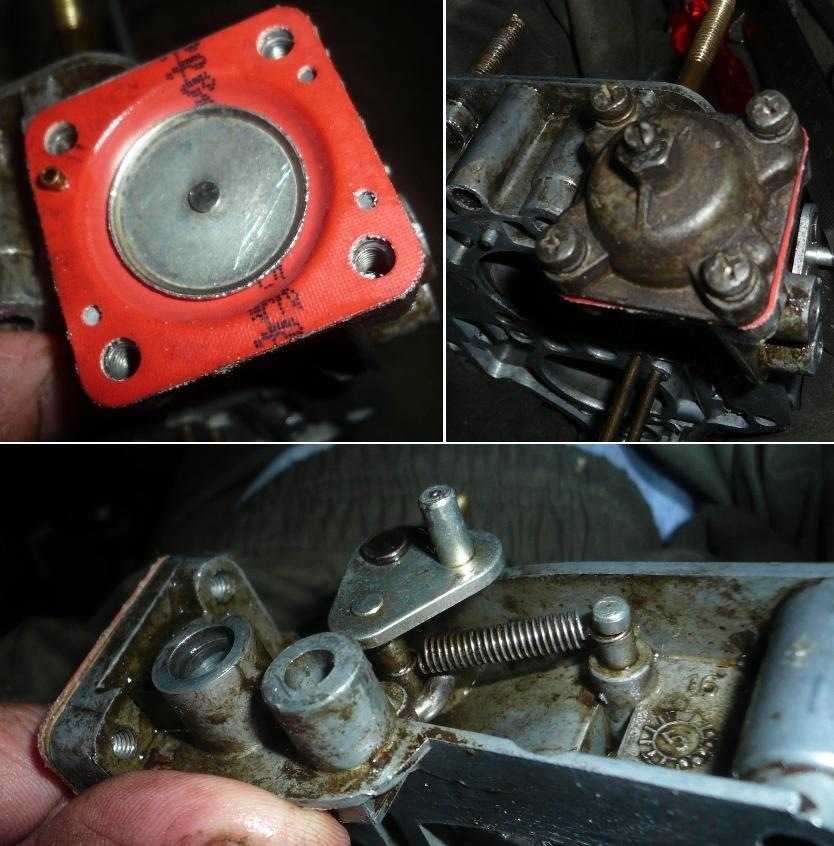

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

1. ДВС не глохнет при завернутом винте.
2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
3. Нестабильная работа ДВС.
4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Пневматический привод воздушной заслонки

Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

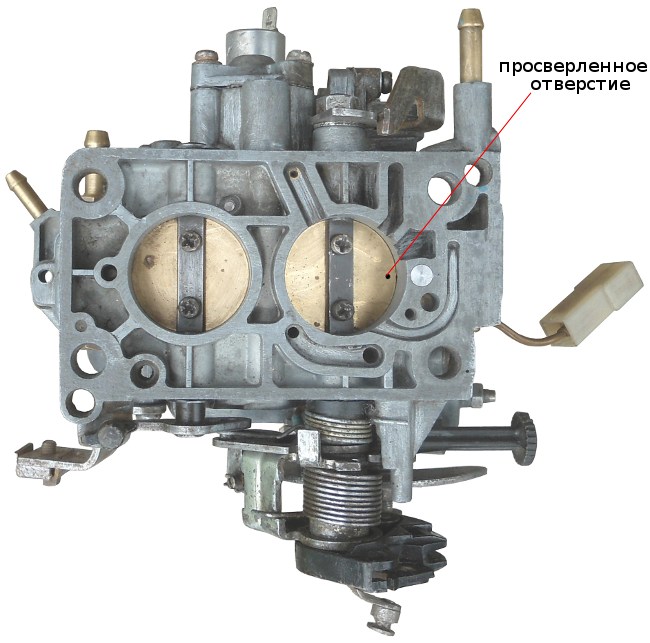

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Видео

В этом видео показывается, как нужно чистить Солекс карбюратор

Это видео о тюнинге малого диффузора карбюратора Солекс

Это общее видео по усовершенствованию карбюратора SOLEX.

Для уверенного запуска двигателя и последующей его нормальной работы необходима правильная регулировка привода воздушной заслонки карбюратора («подсоса»). При ее неверной регулировке, например, из-за того, что воздушная заслонка полностью не закрывается двигатель автомобиля может не запуститься вовсе . Если воздушная заслонка полностью не открывается это сразу сказывается на повышении расхода топлива кроме этого, отрегулировать обороты холостого хода становится практически невозможно.

— рожковый ключ (8мм) 2шт

Проверка работы привода заслонки

1. Снимаем крышку воздушного фильтра.

2. Полностью вытягиваем на себя рукоятку привода воздушной заслонки карбюратора («подсоса») .

Смотрим сверху на карбюратор. Воздушная заслонка должна быть закрыта. Зазоров между ее кромками и стенками смесительной камеры быть не должно.

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

3. Полностью утапливаем рукоятку «подсоса».

Заслонка должна стать вертикально.

воздушная заслонка карбюратора 2108, 21081, 21083 солекс полностью открыта

Если воздушная заслонка полностью не закрывается или полностью не открывается необходимо провести регулировку ее привода.

Подготовительные работы

— Снимаем корпус воздушного фильтра с карбюратора.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка привода воздушной заслонки («подсоса»)

Полностью утапливаем рукоятку «подсоса»

Таким образом открываем воздушную заслонку карбюратора.

Ослабляем стопорный винт наконечника тяги привода на рычаге управления воздушной заслонкой

Одним ключом на 8 мм придерживаем втулку винта, а другим ослабляем затяжку винта.

Ослабляем затяжку винта фиксатора оболочки тяги

детали привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

Убеждаемся, что рукоятка «подсоса» утоплена до отказа

Рукой поворачиваем рычаг управления воздушной заслонкой до упора

В результате воздушная заслонка должна полностью закрыться перекрыв сечение первой камеры.

рычаг управления воздушной заслонкой повернут против часовой стрелки до упора

Устанавливаем расстояние между краем оболочки тяги и углом рычага расстояние 10 мм

расстояние 10 мм между краем рычага и краем оболочки тяги

Поворачиваем рычаг управления воздушной заслонкой обратно по часовой стрелке.

Воздушная заслонка полностью открыта и находится в вертикальном положении.

рычаг управления воздушной заслонкой повернут по часовой стрелке до упора

Затягиваем винт фиксатора оболочки и винт стопорящий наконечник тяги.

Слишком большое усилие при затяжке применять не надо, так как можно передавить оболочку и затруднить перемещение тяги. Перед затягиванием стопорного винта наконечник тяги утапливаем до отказа вправо, вовнутрь оболочки.

Несколько раз вытянув и утопив рукоятку «подсоса» убеждаемся, что заслонка полностью открывается и закрывается. Для более четкой фиксации положения воздушной заслонки, можно после проведения регулировки ослабить крепление оболочки тяги и сместить ее (оболочку) на пару миллиметров в сторону рычага управления воздушной заслонкой. После чего ее крепление опять затянуть.

По окончании регулировки, в случае необходимости, отрегулируйте обороты холостого хода (Озон, Солекс).

В случае затрудненного перемещения или подклинивания при движении рукоятки тяги привода воздушной заслонки, неполного открытия воздушной заслонки, необходимо установить причину этого.

Отсоединяем тягу от рычага и пробуем перемещать рукоятку. Если перемещение происходит свободно, то причина скорее всего в рычаге. Если нет, то меняем тягу привода в сборе.

Также следует промыть карбюратор снаружи (хотя бы со стороны рычага), снять рычаг, осмотреть его на предмет выявления деформации, проверить состояние его стопорного шарика. Дефектные детали нужно заменить.

При снятом рычаге привода воздушной заслонки отшлифовываем напильником отлив на крышке карбюратора, к которому он крепится.

Более подробно о доработке и приведении в норму деталей привода воздушной заслонки карбюратора 2108. 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 изложено на страницах «Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс» и «Не работает «подсос» карбюратора Солекс».

Еще пять статей на сайте по регулировке карбюратора 2108, 21081, 21083 Солекс

!Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое:)

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с . Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

— Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т. к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал. – После того как двигатель поработал, глушим его. – Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания. – Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса. – Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки. – Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Термопривод воздушной заслонки

С правой стороны агрегата находится металлический цилиндр с крышкой в форме купола. Внизу от него идут 2 шланга ОЖ. Внутри этот цилиндр делится на две полости. В левой установлена биметаллическая пружина-спираль, которая через систему тяг управляет положением воздушной заслонки. Холодная спираль — заслонка закрыта. В левой части также имеется нихромовая нитка — она нужна для ускорения прогрева спирали. В правой части корпуса привода протекает охлаждающая жидкость.

Работа карбюратора Solex | Конструкция карбюратора Solex

Важный момент

Что такое карбюратор Solex?

Карбюратор Solex изобретен Марселем Меннессоном и Морисом Годдардом, основателями компании Solex. Карбюраторы Solex, широко используемые многими европейскими производителями, также используются в легковых и коммерческих автомобилях. Карбюратор Солекс – это модификация обычного карбюратора.

Обычный карбюратор хорошо работает в нормальных рабочих условиях, но плохо работает в таких условиях, как зимний и летний сезоны, холостой ход и условия высокого ускорения. В этих ситуациях хорошо работает карбюратор «Солекс».

Основная функция карбюраторов — приготовление топливно-воздушной смеси в правильных пропорциях. Карбюраторный двигатель Solex известен простотой запуска и превосходными характеристиками двигателя. Карбюратор Solex представляет собой карбюратор с нисходящей тягой. В карбюраторе с нисходящим потоком воздух входит сверху и выходит снизу.

Основным недостатком карбюратора Simples является то, что он не может поддерживать разные топливовоздушные смеси для разных условий вождения, а карбюратор Solex может обеспечивать разные смеси для разных условий вождения. Такой вариации топливовоздушной смеси для разных условий можно добиться с помощью карбюратора «Солекс».

Этот карбюратор Solex может обеспечить запуск двигателя с обогащенной смесью и бедной смесью при движении автомобиля на экономичной скорости. Он также может обеспечивать различные смеси для различных ситуаций, таких как работа двигателя на холостом ходу, работа на низкой скорости, ускорение и т. д. Что такое луч? | Что такое луч?

Конструкция карбюратора Solex:

Топливная камера карбюратора Solex собирает топливо из топливного бака и хранит его в карбюраторе для образования топливно-воздушной смеси. Эта топливная камера имеет поплавок, который используется для поддержания уровня топлива в топливной камере. Имеется магистраль, по которой топливная трубка Вентури достигает горловины. Топливо поступает в горловину Вентури из главного жиклера, расположенного в конце магистрали. Топливо из главного жиклера испаряется при открытии воздушной заслонки.

Топливо из главного жиклера смешивается с воздухом, поступающим при открытии воздушной заслонки, образуя воздушно-топливную смесь, которая достигает цилиндра двигателя при открытии дроссельной заслонки. Кроме главного жиклера есть еще три трубопровода, по которым в цилиндры двигателя поступает топливо; это пилотные струи, насосные форсунки и стартовые маршруты.

Жиклер насоса получает топливо от ускорительного насоса, а пилотный жиклер получает топливо от главного жиклера. Трубопровод пилотного двигателя отделен от магистрали. Ускорительный насос работает с помощью педали акселератора. Эти ускорительные насосы используются во время ускорения.

Пилотный жиклер используется в режиме холостого хода или без нагрузки. Он имеет пилотное выпускное отверстие, которое позволяет пилотной струе выходить в воздух для образования воздушно-топливной смеси. Рядом с концом трубопровода положения холостого хода имеется идолический винт, используемый для контроля количества воздушно-топливной смеси, поступающей в цилиндр двигателя.

Пусковой канал получает топливо из пускового контура или от стартера. Эти пусковые схемы служат для подачи топливно-воздушной смеси в начальный момент. Эта начальная схема состоит из плоского диска с отверстиями разного радиуса, используемого для регулирования количества подачи топлива при запуске.

Этот пусковой контур также имеет воздушную трубку Вентури, которая подает воздух в пусковой контур для создания воздушно-топливной смеси. Топливно-воздушная смесь из пускового контура подается в цилиндр двигателя из пускового канала, расположенного ниже дроссельной заслонки.

Также читайте: Части слоттерной машины | Типы слоттеров | Приводной механизм слот-машины | Операции на долбежных машинах

Работа карбюратора Solex:

Перед топливной камерой топливо поступает в топливную камеру, которая перекрывается на плаву, когда в топливную камеру поступает необходимое количество топлива. Поплавок, перекрывающий проход топливного бака и топливной камеры, поднимает уровень топлива в топливной камере и перекрывает проход, когда уровень топлива достигает максимального уровня в топливном отсеке.

№1. Работа во время запуска

Во время запуска двигателю требуется богатая смесь. Карбюратор Solex представляет собой пусковую схему или бистартер, обеспечивающий обогащение смеси во время запуска.

Основной функцией байстартера является компенсация проблем, возникающих при запуске двигателя, особенно в зимний период.

Обеспечивает богатую смесь двигателя во время запуска. Соотношение богатой смеси воздуха и топлива 11:1, где 11 частей воздуха и 1 часть топлива. Обычно соотношение топлива, ожидаемое двигателем, составляет 15: 1, но для запуска во время запуска требуется соотношение 11: 1. Этот бистартер имеет плоский диск и отверстия разного диаметра.

Стартерный бензиновый и стартерный воздушный жиклер соединены рядом с отверстием в диске, и воздушно-топливная смесь достигает двигателя в такте всасывания через различные отверстия в стартовом диске.

Через эти отверстия топливо и воздух проходят от Bi-Starter к двигателю. Этот диск можно вращать вручную с помощью рычага стартера, чтобы его можно было отрегулировать в соответствии с потребностями в топливе и воздухе. Например, зимой будет использоваться большее отверстие в диске, потому что зимой для запуска двигателя потребуется больше топлива.

#2. Работа на холостом ходу и медленная работа двигателя

Холостой ход — это ситуация, когда двигатель автомобиля работает, но не на скорости автомобиля. Это состояние обычно возникает, когда красный свет выключает автомобиль, а двигатель включен. В состоянии холостого хода двигатель не подвергается нагрузке, но для поддержания работы двигателя необходимо устранить все трения в двигателе.

В режиме холостого хода или медленной работы дроссельная заслонка полностью закрыта. Поскольку дроссельная заслонка закрыта, всасывание, создаваемое тактом всасывания, воздействует непосредственно на пилотный жиклер. Пилотный реактивный самолет — это реактивный самолет, который получает топливо из магистрали. Пилотные реактивные трубы соединены с магистралью и подают в нее топливо.

В режиме холостого хода дроссельная заслонка закрывается, и не создается надлежащее давление для всасывания топлива из главного жиклера. Таким образом, такт всасывания двигателя непосредственно всасывает топливовоздушную смесь из пилотного жиклера. Топливо из пилотного реактивного двигателя будет включено и смешано с воздухом, всасываемым из пилотного двигателя, отбираемого из внешней среды.

Обогащенная смесь из пилотного жиклера будет направляться непосредственно в двигатель по трубке, расположенной под дроссельной заслонкой.

Рядом с отверстием пилотного жиклера находится бесполезный винт для управления частотой вращения двигателя путем регулирования количества воздушно-топливной смеси, подаваемой в двигатель.

Перепускные устройства также предусмотрены непосредственно над дроссельным клапаном, так что, если давление достаточно близко к дроссельному клапану, можно всасывать топливно-воздушную смесь из проходного устройства. Дроссельная заслонка слегка приоткроется, когда используется такое близкое расположение.

Менее обогащенная топливно-воздушная смесь будет обеспечиваться перепускным устройством, чтобы двигатель мог работать ровно при полном движении воздушно-топливной смеси. Положение холостого хода работает на скорости от 0 до 30 (км/ч), после чего автоматически останавливается.

#3. Работа при разгоне

При разгоне возникает нагрузка на двигатель. Во время ускорения двигателю требуется дополнительное смешивание воздуха с топливом, чтобы обеспечить надлежащее ускорение двигателя. Справа от поплавковой камеры предусмотрена дополнительная форсунка ускорительного насоса для подачи дополнительной топливно-воздушной смеси, необходимой при ускорении.

Поверх основного жиклера предусмотрен дополнительный жиклер для подачи дополнительного топлива, подаваемого с помощью ускорительного насоса. Этот ускорительный насос представляет собой диафрагменный насос, соединенный с педалью. Он также соединен с дроссельной заслонкой через рычаг педали акселератора.

Когда мы нажимаем на педаль акселератора, сработает ускорительный насос, и в то же время одновременно откроется дроссельная заслонка. Как только нажимаются педали акселератора, срабатывает ускорительный насос и подает дополнительное топливо через дополнительный жиклер.

Когда педали акселератора отпущены, ускорительный насос всасывает топливо из топливной камеры и сохраняет его, чтобы обеспечить дополнительное топливо для следующего ускорения.

Также прочтите: Редуктор со скользящей сеткой | Части редуктора с раздвижной сеткой | Строительство скользящей сетки | Работа редуктора с раздвижной сеткой

Типы карбюраторов Solex:

Карбюраторы Solex подразделяются на три основные категории.

• По типу,
• Отверстие дроссельной камеры и
• По своей модели.

Карбюратор Solex классифицируется по направлению потока через карбюратор.

• Обновляемый карбюратор.
• Горизонтальный карбюратор.
• Карбюратор с нисходящей тягой.

По схеме системы индукции

• Простой карбюратор для одинарного впускного коллектора.
• Двухпортовый карбюратор для двух впускных коллекторов.
• Составной двухпортовый карбюратор для одновпускного коллектора.

Также читайте: Котел Velox | Строительство котла Velox | Принцип работы котла Volex | Работа котла Volex

Выбор карбюратора Solex:

#1. Направление воздушного потока

Если вы хотите заменить старый карбюратор новым, это легко сделать, определив тип фланца карбюратора. В современных автомобилях обычно используется карбюратор с нисходящей тягой, так как он легко доступен со всех сторон.

В спортивных и гоночных автомобилях используются горизонтальные карбюраторы. Карбюраторы с восходящим потоком используются для двигателей, в которых подается топливо.

#2. Номер карбюратора

Как правило, это определяется типом двигателя, используется ли один или несколько карбюраторов. Как правило, в спортивных и гоночных автомобилях используется более одного карбюратора. Целью использования многоканальных карбюраторов является уменьшение длины впускного коллектора. И самое главное, уменьшение изгибов, препятствующих свободному прохождению топливовоздушной смеси.

Также прочтите: Конструкция шарнирного соединения | Что такое сустав сустава? | Отказ шарнирного соединения

Преимущества карбюратора Solex:

Здесь различные преимущества карбюратора Solex заключаются в следующем.

• Все схемы работают по-разному в разных ситуациях.
• Сокращает количество отходов и уменьшает образование углерода.
• Реакция дроссельной заслонки выше, чем у другого карбюратора.
• Отлично работает при резком ускорении.
• Заводится очень легко.

Также прочтите: Батарея дистанционного управления без ключа разряжена | Когда замена батареи брелока замена? | Как заменить аккумулятор дистанционного управления без ключа

---

Часто задаваемые вопросы (FAQ)

Карбюратор Solex

Solex — французский производитель карбюраторов и велосипедов VéloSoleX. Solex h40 устанавливался на Volkswagen 1970 года выпуска. Карбюраторы Solex использовались многими европейскими автомобильными компаниями и лицензированы японским производителем Mikuni.

Работа карбюратора Solex

В карбюраторе Solex топливная камера — это часть, которая собирает топливо из топливного бака и хранит его в карбюраторе для образования воздушно-топливной смеси. Эта топливная камера имеет поплавок, который используется для поддержания уровня топлива в топливной камере. Имеется магистраль, по которой топливная трубка Вентури достигает горловины.

Типы карбюраторов Solex

Карбюраторы Solex классифицируются по направлению потока через карбюратор.

• Обновляемый карбюратор.
• Горизонтальный карбюратор.
• Карбюратор с нисходящей тягой.

Преимущества карбюратора «Солекс»

Основное преимущество карбюратора «Солекс» — легкий запуск.

• Он надежен и обеспечивает высокую производительность.
• Все вышеперечисленные схемы работают отдельно.
• Сокращает образование отходов и углерода.
• Приемистость дроссельной заслонки очень высока по сравнению с другими карбюраторами.

---

Карбюратор Солекс | Рабочее состояние

ПОИСК В ЭТОМ БЛОГЕ

Карбюратор Солекс | Рабочее состояние

Карбюратор «Солекс» славится простотой запуска, хорошей производительностью и надежностью. Это один из типов карбюратора с пониженной тягой. Этот карбюратор производится в различных моделях, а также используется во многих автомобильных двигателях. Этот карбюратор также имеет различные топливные контуры, как и в простом карбюраторе.

В карбюраторе Solex встроено уникальное для этого карбюратора устройство, называемое бистартером. Это устройство очень полезно для холодного запуска двигателя.

Мы можем проверить работу этого карбюратора в различных условиях:

Все описание показано на рисунке выше.

• Нормальная работа:

В нормальном режиме работы на плаву конический игольчатый клапан на верхней грани поплавка фиксируется в поплавковой камере. Этот конический клапан следит за уровнем жидкости в поплавковой камере. Главный дозирующий жиклер подает топливо, а воздух проходит через трубку Вентури. Топливо из главного жиклера поступает в колодец воздушно-эмульсионной системы. Воздушная форсунка калибрует поступающий через нее воздух и автоматически обеспечивает правильный баланс воздуха и топлива. Дозированная топливно-воздушная эмульсия подается через распылительные отверстия или форсунки. Эти патрубки просверливаются горизонтально в вертикальном стояке посередине дроссельной трубы или трубки Вентури.

• Холодный пуск и прогрев:

В состоянии холодного пуска пусковой клапан выполнен в виде плоского диска с лапками разного размера. Эти отверстия соединяют стороны бензинового жиклера стартера и жиклера воздуха стартера с каналом, который открывается в отверстие сразу под дроссельной заслонкой. Отверстия меньшего или большего размера располагаются напротив прохода в зависимости от положения рычага стартера. Стартовый уровень управляется гибким кабелем от панели управления. После этого подача бензина из жиклера и воздуха из жиклера формируются таким образом, чтобы подаваемая в карбюратор смесь была достаточно богатой для запуска.

• Холостой ход и медленная работа:

От колодца эмульсионной системы отверстие ведет к пилотному жиклеру. На холостом ходу дроссельная заслонка практически закрыта, поэтому подсос, создаваемый двигателем на такте всасывания, передается на пилотный жиклер. Оттуда подается топливо и смешивается с небольшим количеством воздуха, поступающего из небольшого пилотного отверстия для отбора воздуха. Эта эмульсия направляется по вертикальной трубке ниже дроссельной заслонки, но через винт регулировки объема холостого хода. Регулировка холостого хода осуществляется регулировочным винтом холостого хода. Таким образом, скорость холостого хода можно варьировать и устанавливать на желаемое значение.

• Ускорение:

Насос подает дополнительное топливо, необходимое для разгона, через насос-форсунку. Рычаг насоса соединен с акселератором. Когда педаль нажимается ногой, рычаг перемещается влево и давит на диафрагму насоса влево. Это нагнетает бензин через жиклер насоса и форсунку. При ослаблении давления на педаль рычаг перемещает диафрагму назад вправо, создавая вакуум влево. Создаваемый таким образом вакуум открывает впускной клапан насоса, и бензин из поплавковой камеры поступает в насос.

Новое сообщение Старый пост Дом

• Полый вал против сплошного вала

  Полый вал содержит одинаковое количество материала на всех концах, если полый и сплошной вал имеют одинаковый вес, в то время как в так…

• Разница между ЧПУ и VMC

  Полная форма ЧПУ

  — это компьютерное числовое управление, а полная форма VMC — вертикальный обрабатывающий центр. ЧПУ — это машина, а VMC — это всего лишь часть ее…

• Преимущества и недостатки заклепочных соединений

  Заклепка представляет собой цилиндрическое механическое соединение с головкой. Он используется в качестве члена совместной структуры. Это неразъемное соединение, которое…

• Преимущества и недостатки жидкого топлива

  Жидкое топливо — это горючие или генерирующие энергию молекулы, которые можно использовать для выработки механической энергии, обычно генерируя кине…

• Разница между ЧПУ и DNC

  Основное различие между ЧПУ и DNC заключается в том, что ЧПУ передает машинные инструкции, а DNC управляет распределением информации…

• Преимущества и недостатки твердого топлива

  Твердое топливо – это различные формы твердого материала, которые можно сжигать для высвобождения энергии, обеспечивая тепло и свет в процессе…

• Преимущества и недостатки системы автоматической коробки передач

  Автоматическая трансмиссия, также называемая полностью автоматической коробкой передач, представляет собой полностью автоматизированную коробку передач, которая автоматически изменяет передаточное отношение, как и трансмиссия.

• Отличие цинкования от лужения

  Цинкование — это процесс покрытия железных или стальных листов тонким слоем цинка, чтобы избежать ржавчины. Лужение — покрытие оловом деталей из железа …

• Что такое развал и развал | Определение | Эффект

  Определение:  Схождение — это величина, на которую передние колеса установлены ближе друг к другу спереди, чем сзади, когда автомобиль…

Карбюратор Солекс

: конструкция и принцип работы

Карбюратор Solex — один из самых известных карбюраторов благодаря простоте запуска двигателя и лучшей работе двигателя. Давайте обсудим конструкцию и принцип работы карбюратора Solex.

Карбюратор Solex

ПК: mooreparts.com

Карбюратор Solex — это карбюратор с нисходящей тягой. Это используется в основном в автомобильных двигателях. Как мы уже говорили, основным недостатком простого карбюратора является сохранение одного соотношения воздух-топливо при одном положении дроссельной заслонки. Этот карбюратор Solex может обеспечить богатую смесь, когда двигатель должен запуститься, и подавать обедненную смесь, когда транспортное средство движется (плавно движется с экономичной скоростью).

Этот карбюратор имеет различные схемы выпуска топлива, поэтому он может подавать различные смеси для различных условий эксплуатации, таких как Запуск двигателя, Работа двигателя на холостом ходу, Работа на малых оборотах, Нормальная работа, Ускорение .

Конструкция карбюратора Solex

Поплавок с коническим клапаном на верхней поверхности поплавка расположен в поплавковой камере для контроля уровня топлива в ней, как показано на схематическом изображении ниже.

Давайте обсудим разные контуры с разными условиями работы

Двигатель в нормальном режиме

Карбюратор Solex

• Главный дозирующий жиклер будет подавать топливо в горловину Вентури.
• Топливо из главного дозирующего жиклера будет поступать в систему стравливания эмульсии, которая имеет боковые отверстия, как показано на схеме.
• Воздушная форсунка калибрует поступающий через нее воздух и обеспечивает воздушно-топливный баланс.
• Дозированная топливно-воздушная эмульсия подается через распылительное сопло или форсунки. Эти сопла просверливаются горизонтально на вертикальной трубе штуцера, как показано на принципиальной схеме.
• На конце трубки предусмотрен дроссельный клапан для регулирования подачи количества топливовоздушной смеси в двигатель. Этот клапан также известен как обычный дроссельный клапан.

С этой схемой двигатель может работать в обычном режиме с этим карбюратором Solex. Но для других условий работы двигателя мы будем использовать разные топливные контуры для разных условий работы.

Холодный пуск и прогрев

Основное преимущество карбюратора Solex состоит в том, что он имеет Bi-Starter, также известный как прогрессивный стартер. Изначально двигателю нужна более богатая смесь, а после запуска двигателя смесь должна быть обедненной. Так что этот прогрессивный стартер сделает всю работу за двигатель.

• Стартер выполнен в виде плоского диска с отверстиями разного размера.
• Стартерный бензиновый жиклер и стартерный жиклер (воздух) соединены друг с другом отверстиями в пусковом диске и выходят в канал, расположенный под дроссельной заслонкой.
• Имеется пусковой рычаг, который используется для регулировки размеров отверстий таким образом, чтобы количество топлива и воздуха подавалось в цилиндр двигателя во время такта всасывания.
• При запуске двигателя мы закроем дроссельную заслонку и подадим топливовоздушную смесь из пускового канала, который имеет более богатую смесь из этой установки Bi-Starter.

После того, как двигатель запустился, мы должны прогреть его, увеличив скорость пару раз, а затем отпустить дроссельную заслонку и пропустить бедную/нормальную смесь через горловину Вентури.

Холостой ход и медленная работа двигателя (крейсерский режим)

Двигатель работает на холостом ходу, когда он не выполняет никакой работы, а только обеспечивает достаточную мощность для своих вспомогательных агрегатов. Во время этого холостого хода или медленной работы двигателя необходимо иметь богатую смесь, а из-за того, что давление в цилиндре меньше, тогда есть вероятность повторного всасывания выхлопных газов и плохого сгорания, что приведет к остановке двигателя. Таким образом, эта богатая смесь помогает сделать его гладким.

• На холостом ходу дроссельная заслонка полностью закрыта.
• Всасывание, создаваемое ходом всасывания, воздействует непосредственно на пилотный жиклер.
• Топливо будет всасываться из пилотного жиклера и смешиваться с меньшим количеством воздуха, всасываемого из пилотного отверстия для выпуска воздуха из внешней атмосферы.
• Эта богатая смесь будет направляться непосредственно в цилиндр по трубке, открытой прямо под дроссельной заслонкой, как показано на схеме.
• Винт регулировки холостого хода устроен таким образом, что мы можем установить холостой ход двигателя, контролируя количество впрыскиваемой смеси.
• Для регулировки плавности хода у нас будет дополнительная регулировка байпаса.
