Как работает датчик температуры охлаждающей жидкости

В данной публикации разберемся, как работает датчик температуры охлаждающей жидкости автомобильного двигателя.
Во всех современных автомобилях в системе охлаждения устанавливаются датчики температуры, которые представляют собой полупроводниковые резисторы, имеющие отрицательный температурный коэффициент сопротивления (ТКС), — это сопротивление изменяется в зависимости от той или иной температуры окружающей среды. Если сравнивать металлические терморезисторы и полупроводниковые то вторые имеют раз в 10 большее значение ТКС, т.е. перемена температуры влияет на резкое изменение их сопротивления.

Следовательно, чтобы датчик функционировал, его нужно подключить к электрической цепи контрольного прибора. После изменения температуры среды, в которой находится рабочий элемент, ток проходящий через датчик температуры вызывает отклонение стрелки в контрольном приборе При изменении температуры охлаждающей жидкости проходящий ток меняется, что вызывает отклонение стрелки указателя контрольного прибора. Сопротивление терморезистора датчика нелинейно зависит от температуры

Устройство и принцип работы.
Указатели температуры охлаждающей жидкости (термометры), которые устанавливаются в автомобилях являются логометрического типа (рис. 1.3.), принцип их действия основан на взаимодействии поля постоянного магнита 6 соединенного со стрелкой 2,с результирующим магнитным полем трех измерительных обмоток (1,3,4),по ним протекает ток, и его величина в обмотке 1 зависит от сопротивления датчика.

Датчик термометра (рис. 1.4) изготовлен из латунного или бронзового баллона (корпус) 3, где
на верхней, расширенной его части имеется шестигранник под ключ и резьба коническая, с помощью которой ,собственно, и крепится сам датчик. К плоскому дну баллона прикреплен терморезистор 1. Терморезистор и зажим разделяет изолированная токоведущая пружина 2. Когда температура ОЖ совсем низкая, сопротивление датчика велико, а значит ток ток в обмотке 1 (см. рис. 1.3) будет низким. Таким образом действия результирующего магнитного потока всех трех обмоток постоянный магнит и вместе с ним стрелка 2 будут повернуты в левую часть шкалы. Когда температура увеличится сопротивление терморезистора уменьшится увеличится ток в обмотке 1 и уменьшится создаваемый ею магнитный поток. Результирующий магнитный поток обмоток также изменяется, и стрелка 2 поворачивается в правую часть шкалы указателя.

Как работает датчик температуры охлаждающей жидкости

3.7 (73.33%) 3 голос[а]

sanekua.ru

Датчик температуры охлаждающей жидкости

Для контроля работы двигателя внутреннего сгорания используются разнообразные сигнализаторы. Предлагаем рассмотреть, как работает датчик температуры охлаждающей жидкости, как производится его проверка и замена, если он неисправен.

Что это такое

Стандартный датчик охлаждающей жидкости – это устройство, которое используется для измерения антифриза, находящегося в двигателе внутреннего сгорания. Зафиксированные параметры датчика при помощи сигналов возвращаются в блок управления двигателем, который в свою очередь использует эти данные, чтобы отрегулировать нужное количество топлива и определенный угол зажигания.

В некоторых моделях автомобилей сигнализатор может применяться для переключения на элекровентиляционную систему охлаждения. Скажем, так работает датчик температуры автомобильной охлаждающей жидкости в ВАЗ-1117 (и номер 1119) Лада Калина, Лада Приора и Гранта, Ланос, Тойота Камри (Toyota).

Фото — датчик температуры охлаждающей жидкости ВАЗ 2010

На многих иностранных машинах, показания прибора также выводятся на приборной панели. Например, в Volkswagen Golf (Фольксваген Гольф), Subaru (Субару), Mazda (Мазда), Opel Vectra (Опель Вектра) и Passat (Пассат), BMW (БМВ), Ford Focus (Форд Фокус), Daewoo Nexia (Дэу Нексия), Fiat (Фиат), Audi (Ауди) и прочих.

По мере измерения температуры датчика, его уровень сопротивления может меняться. Существует два вида таких датчиков в зависимости от изменения сопротивления:

1. Датчики с отрицательным температурным коэффициентом, работают по принципу: внутреннее сопротивление уменьшается при росте температуры и наоборот;
2. Датчики с положительным температурным коэффициентом. При росте температуры они увеличивают сопротивление.

У практически всех автомобилей установлены сигнализаторы с отрицательным коэффициентом. Датчики отрицательной температуры охлаждающей жидкости есть в Газель, ГАЗ, МАЗ, Камаз, Мерседес, Ниссан, Нива, Мицубиси, ОКА, Пежо, Вольво, Renault Logan (Рено Логан), OPEL Astra (Опель Астра), Geely, ЗМЗ.

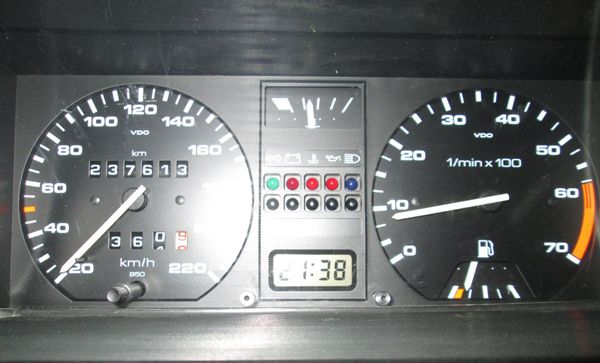

Фото — температурный датчик

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

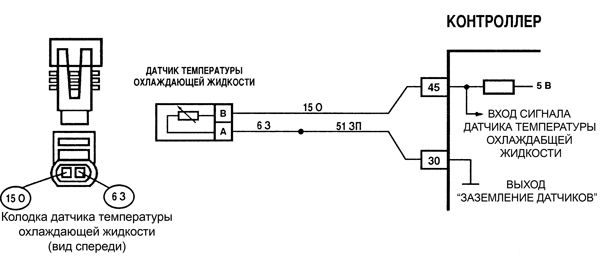

Фото — схема датчика температуры охлаждающей жидкости

Сопротивление датчика охлаждающей жидкости очень зависит от внешних факторов. Это температура воздуха вне автомобиля, различные особенности привода. Для наиболее корректной работы сигнализатора нужно использовать охлаждающую жидкость, рекомендованную для определенного времени года, она стоит дорого, но продлевает жизнь Вашему авто.

Видео: проверка датчика температуры двигателя

Замена датчика

Чтобы начать ремонт датчика охлаждающей жидкости, нужно определить его расположение. Чаще всего он установлен возле термостата или радиатора, в некоторых случаях бортовой компьютер использует показания с обоих датчиков или одного из них, в зависимости от марки авто и его модели. Например, так датчик расположен в Рено, Шевроле, Ситроен, Шкода, Чери, КИА, Субару Импреза.

Есть несколько способов, которые помогут узнать, что датчик нужно поменять. Если у Вас рабочие все остальные системы в авто, то на приборной панели о неисправности сообщит при помощи светового сигнала. Если в автомобиле компьютерное управление, то определить проблему можно будет при помощи расшифровки комбинации на мониторе.

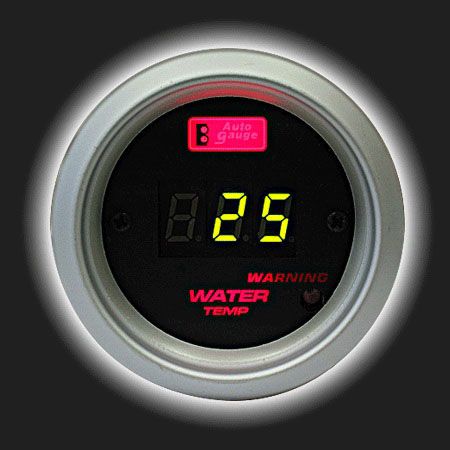

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот

сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:

1. Автомобиль стал потреблять топлива больше, чем обычно;
2. Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
3. Появились проблемы с запуском;
4. Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

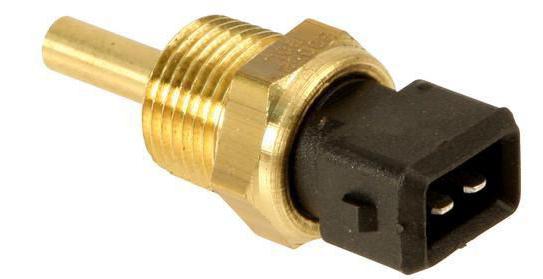

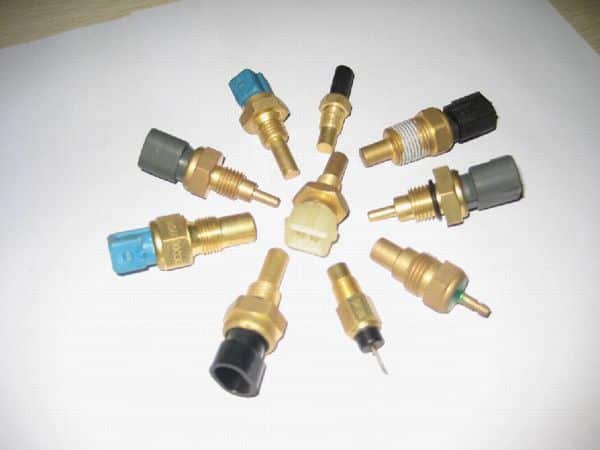

Фото — разные датчики температуры охлаждающей жидкости

В этой модели при поломке датчика охлаждающей жидкости, поступает аварийный сигнал 117, который говорит о том, что дальнейшая работа прибора невозможна и необходима установка нового сигнализатора. В Шевроле номер PO118 это высокий сигнал. Общая схема работы выглядит так:

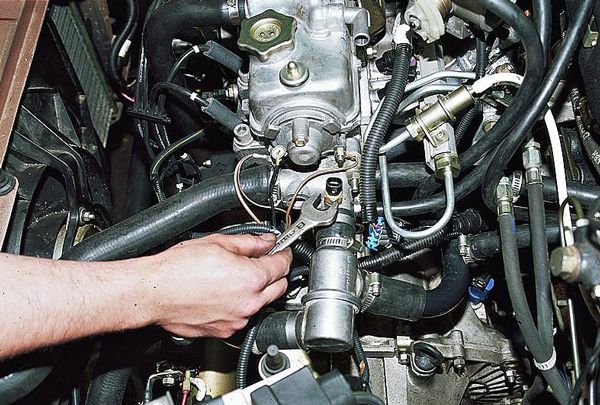

1. Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто;

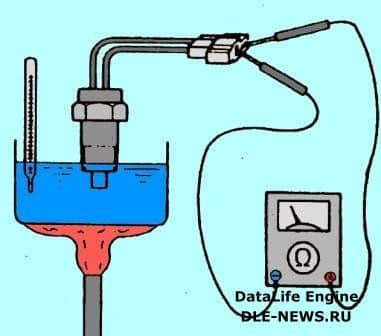

   Фото — проверка датчика мультиметром
2. Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото; Фото — снятие датчика
3. Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство.
   Фото — медный температурный датчик

Совет от автолюбителей на форумах: если по какой-то причине Вы не можете сразу при поломке понять датчик температуры охлаждающей жидкости, то вместо него можно подключить дополнительный (такое подключение может по показателям температуры немного отличаться от основного).

www.asutpp.ru

🥇 Работа датчика охлаждения | Территория авто

Датчик температуры охлаждающей жидкости двигателя (ДТОЖ) представляет собой датчик температуры в двигателе автомобиля, который по определяет и измеряет температуру двигателя. Информация, полученная от датчика температуры охлаждающей жидкости, затем используется для регулирования температуры двигателя автомобиля.

Содержание статьи

Принцип работы датчика таков. Датчик температуры охлаждающей жидкости (ДТОЖ), часто располагается рядом с термостатом двигателя транспортного средства таким образом, что он может работать на оптимальном уровне. Наконечник датчика температуры охлаждающей жидкости обычно расположен вблизи охлаждающей жидкости двигателя.

Этот датчик температуры работает путем измерения температуры, которую испускает термостат или охлаждающая жидкость. Температура, которую считывает датчик, затем отправляется на бортовой компьютер или систему управления двигателем в качестве сигнала. Затем система управления двигателем использует информацию, полученную от датчика температуры охлаждающей жидкости, для работы или регулировки некоторых функций двигателя, чтобы он работал на своем оптимальном уровне.

Помимо регулирования температуры двигателя путем включения и выключения охлаждающего вентилятора, информация, полученная от датчика температуры, также используется для определения того, нуждается ли двигатель в более богатой топливной смеси, чтобы игнорировать сигнал обратной связи по обогащению / обеднению датчика кислорода, чтобы открыть рециркуляцию отработавших газов или ограничить продвижение искры во время выброса.

Проверка датчика температуры охлаждающей жидкости

Обычный тест проводится для того, чтобы проверить, работает ли температура охлаждающей жидкости точно. Для диагностики зажигание выключается, а разъем датчика температуры охлаждающей жидкости отсоединяется. Омметр (электрический прибор для измерения электрического сопротивления) подключен к клемме датчика.

Датчик также может быть полностью снят с двигателя и погружен вместе с термометром в наполненный водой контейнер. При нагреве воды в контейнере датчик будет демонстрировать особое сопротивление изменению температуры. Рекомендуется заменить датчик, если он не демонстрирует определенного сопротивления изменяющимся температурам.

Другой подход к измерению датчика температуры охлаждающей жидкости состоит в том, чтобы снять крышку радиатора (часть системы охлаждения автомобиля) и вставить термометр в радиатор с последующим запуском двигателя. При работе двигателя охлаждающая жидкость начинает нагреваться, и, как только температура достигает 97 ° C, вентилятор начинает работать. Если вентилятор по-прежнему не включается, датчик требует полной проверки. Для того чтобы проверить датчик:

• охлаждающая жидкость сливается из двигателя,
• снимается катушка зажигания,
• электрический разъем отсоединяется от датчика, а затем датчик погружается вместе с термометром в емкость (подключенную к омметру) для измерения электрического сопротивления этого датчика при различных уровнях температуры (как обсуждалось ранее).

Измерение изменения сопротивления является одним из методов определения специфичности датчика температуры охлаждающей жидкости. Также возможно измерить падение напряжения на клеммах датчика во время работы двигателя.

Что делать, когда датчик температуры не работает

Как и с любым другим компонентом вашего автомобиля, датчик со временем может выйти из строя. Это может вызвать ряд проблем, в том числе перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы определить, нет ли на нем трещин. Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать каждую возможную проблему, поскольку некоторые неисправности датчика могут быть без визуального подтверждения.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор «Check Engine». Если вы видите, что загорелся знак «Проверка двигателя», лучше немедленно связаться с службой технического обслуживания автомобиля.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости может со временем стареть и портиться, поэтому важно знать, как заменить неисправный датчик температуры. Замена CTS часто рекомендуется при восстановлении двигателя и при его повреждении.

Двигатель должен остыть, прежде чем заменить датчик. Охлаждающая жидкость в системе охлаждения должна быть слита перед заменой датчика температуры охлаждающей жидкости. Однако не сливайте радиатор. Достаточно слить только немного охлаждающей жидкости. Откройте клапан, чтобы слить антифриз.

После слива охлаждающей жидкости замените старый датчик новым датчиком температуры охлаждающей жидкости. Важно помнить, чтобы заполнить радиатор охлаждающей жидкостью.

Более детально можете посмотреть в видео:

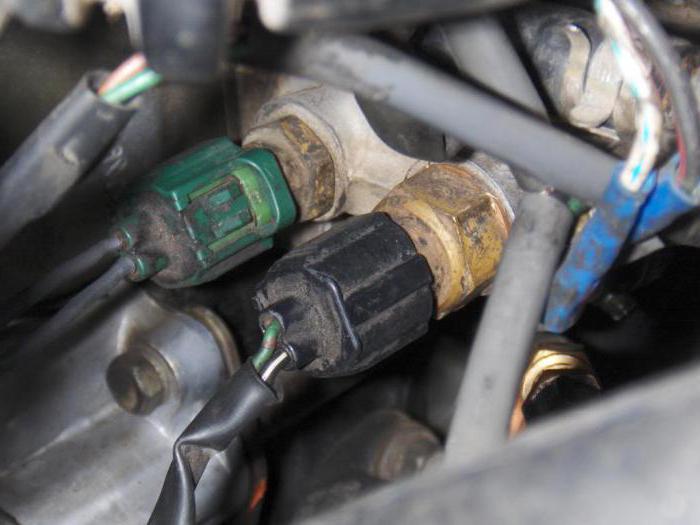

Где находится датчик температуры

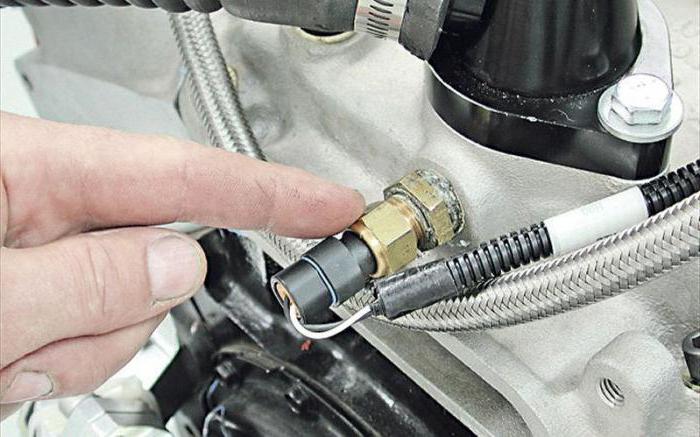

Датчик температуры охлаждающей жидкости двигателя расположен в основном в проходе охлаждающей жидкости двигателя с жидкостным охлаждением; обычно рядом с клапаном термостата. Датчик температуры двигателя подключается либо к датчику температуры, либо к индикатору температуры на приборной панели. В современных автомобилях вы заметите, что нет отдельного датчика температуры двигателя. Вместо этого есть крошечный «свет», символизирующий температуру двигателя; который интегрирован с rpm-метром.

После включения зажигания буква «С» также загорается вместе с символом температуры; показывая, что двигатель холодный. Это должно автоматически исчезнуть; после того, как двигатель прогреется до оптимальной температуры (обычно в пределах 2-3 километра от старта движения).

Схема подключения датчика температуры

Признаки неработающего датчика температуры охлаждающей жидкости

Неисправный датчик температуры охлаждающей жидкости может вызвать массу проблем для двигателя, поэтому важно, чтобы датчик всегда был в хорошем состоянии. Как правило, поиск самого датчика поможет определить, является ли деталь неисправной. Однако это будет определять только визуальные повреждения, которые можно увидеть, например, трещину, утечку или коррозию в датчике.

Цифровой вольтметр (DVOM) также может быть использован для внутреннего сопротивления датчика. Показание можно сравнить с обычными характеристиками. Если показания находятся в пределах спецификации, но проблема все еще очевидна, то проблема в проводке.

Один из лучших способов определить, является ли датчик температуры охлаждающей жидкости неисправным или неисправным, состоит в том, чтобы проверить, горит ли контрольная лампа двигателя. Если датчик температуры не работает должным образом, компьютер в двигателе транспортного средства отправит сигнал. Затем эти данные используются для предоставления кода неисправности, который включает лампу проверки двигателя.

Замена датчика температуры автомобиля

Датчик в конечном итоге нужно будет заменить полностью через некоторое время. Если двигатель получает какие-либо повреждения, всегда рекомендуется замена датчика, потому что лучше не рисковать эксплуатацией автомобиля с неисправным датчиком, так как это может повлечь еще более дорогой ремонт двигателя. Даже небольшой износ может привести к эрозии датчика с течением времени.

Датчик температуры охлаждающей жидкости двигателя может работать долго, если его правильно обслуживать. Вот несколько советов, которые помогут вашему двигателю оставаться в хорошем состоянии и избежать проблем, связанных с ДЭХ.

Не используйте водопроводную воду для заправки радиатора

Многие люди совершают эту ошибку, наполняя радиатор обычной водопроводной водой. В водопроводной воде есть элементы ржавчины и других минералов, которые в долгосрочной перспективе могут быть вредны для двигателя, особенно если вода начинает кипеть и испаряться внутри радиатора. Всегда используйте охлаждающую жидкость, так как она обеспечивает надлежащее смазывание и предотвращает образование ржавчины.

Немедленно устранить утечки масла и прокладку

Если в отсеке двигателя есть утечка и масло попадает в блок двигателя, охлаждающая жидкость загрязняется, что приводит к неисправности датчика.

Проверьте на утечки охлаждающей жидкости

Система охлаждения автомобиля не нуждается в постоянной заправке. Однако, если уровень охлаждающей жидкости часто падает, это может привести к утечке, и ее следует устранить немедленно. При недостаточном количестве охлаждающей жидкости в бачке датчик может давать ложные показания компьютеру.

Детально об устройстве датчика в видео:

Больше интересных статтей

Поделиться с друзьями:

teritoriya-auto.ru

Ошибки датчика температуры охлаждающей жидкости

Работающий мотор нагревает все элементы конструкции двигательной системы. Температура может доходить до 2500 градусов. Понятно, что в ходе долгой эксплуатации, такой перегрев не сможет выдержать ни один, даже очень твердый, материал. Это неминуемо привело бы к раннему износу и выходу из строя всех связанных систем и деталей.

Для предотвращения этого, автомобиль снабдили охлаждающей системой, для нейтрализации больших температур и  создания оптимальных режимов работы всех составляющих. Измерение температуры происходит с помощью датчика температуры охлаждающей жидкости. Рассмотрим какие ошибки выдает датчик и способы их устранения.

Содержание статьи

Датчик указателя температуры ОЖ, как элемент системы охлаждения

Охлаждающая система – совокупность и слаженное взаимодействие устройств, которые подводят охлаждающую жидкость к накаленным участкам, и отводят излишки теплоты наружу. Она постоянно поддерживает оптимальный тепловой режим деталей, регулируя через блок управления показатели, при разных условиях работы мотора.

Отклонения недопустимы и в сторону чрезмерного охлаждения. В таких условиях топливная смесь, взаимодействуя с холодными стенками, конденсируется на них и стекает в картер, загрязняя и разжижая масло. Низкая температура становится причиной увеличения густоты масла, затруднительной ее подачи в цилиндр, что опять же, негативно сказывается на работе мотора.

Датчик температуры охлаждающей жидкости (ДТОЖ) – это информационная, сигнальная часть такой системы. С его помощью осуществляется передача данных в ЭБУ об изменения температуры в процессе теплообмена. Там определяются рабочие параметры двигателя и принимаются решения по его регулированию.

За что отвечает датчик ож?

1. Выставление угла зажигания. Правильная его регулировка обеспечивает максимальное сгорание топлива, а значит уменьшение его расхода. Повышение КПД двигателя и мощностных его характеристик.
2. Корректируется состав топливной смеси, за счет изменения положения заслонки и обеспечения доступа большего (или меньшего) объема воздуха в смесь. Благодаря этому стабилизируются обороты в разных режимах работы, уменьшается токсичность выхлопных газов.
3. Поддерживается обратная связь с датчиком кислорода, необходимая для регуляции пропорций смеси для двигателя. Пока не будет изменений температуры хладагента, ЭБУ не воспримет сигнала кислородного датчика, не обогатит смесь в режиме холостого хода, что приведет к нестабильной работе мотора. Т.е. осуществлять контроль повышения оборотов в этом режиме.
4. Осуществляется контроль вращательных характеристик коленчатого вала, продувке устройства улавливания отработанных паров газа, блокировки трансформатора АКПП при перегреве.
5. В автомобилях, где отсутствует датчик принудительного охлаждения, датчик температуры ОЖ выполняет функцию включения вентилятора.

Что представляет собой ДТОЖ

Современные датчики – это термисторы, с полупроводником, с легкостью изменяющимся сопротивлением, при колебаниях температуры. Повышение t влечет за собой увеличения количества свободных электронов в материале полупроводника, что и является причиной падения сопротивления. Т.е. обладает обратно – пропорциональной зависимостью, с отрицательным коэффициентом. Исходное сопротивление соответствует напряжению 5В. По мере нагревания двигателя, сопротивление падает до 0, и наоборот, в холодном состоянии мотора, оно максимальное. Отклонения от этого параметра фиксирует ЭБУ.

Полупроводниковый резистор помещен в металлический корпус, с высокой теплопроводностью. Там находится, также, резьбовое крепление и электрический разъем, для соединения с бортовым компьютером.

Прибор миниатюрный, вмонтирован в выходную магистраль блока цилиндров, а точнее, его головки. Просто вкручивается в отверстие, специально отведенное для него. В разных моделях автомобилей, он может находиться в термостате или рядом с ним. Главное, чтобы был контакт с охлаждающими жидкостями.

Чтобы получать максимально правдивую информацию о температурах, монтируют на выходе радиатора дополнительный датчик.

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.     Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

• Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
• Возросший расход бензина;
• Слишком высокие обороты в холостом режиме;
• Характерные звуки детонации двигателя;
• Затрудненный запуск;
• Повышенный нагрев мотора, вплоть до абсолютного перегрева;
• Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

• Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
• Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
• Некачественный, контрафактный, прибор;
• Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
• Загрязнение.

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность  датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

1. Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

2. Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

Замена ДТОЖ и сброс ошибки

1. Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
2. Удалить код из памяти ЭБУ. Для этого:

— надавить и удерживать кнопку сброса пробега;

— повернуть ключ зажигания;

— высвечиваются все позиции на ЖКИ;

— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;

— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;

— сброс осуществляется трехсекундным нажатием кнопки сброса пробега;

— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.

Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.



elm327.club

Датчик температуры охлаждающей жидкости — работа и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Содержание статьи

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле  ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

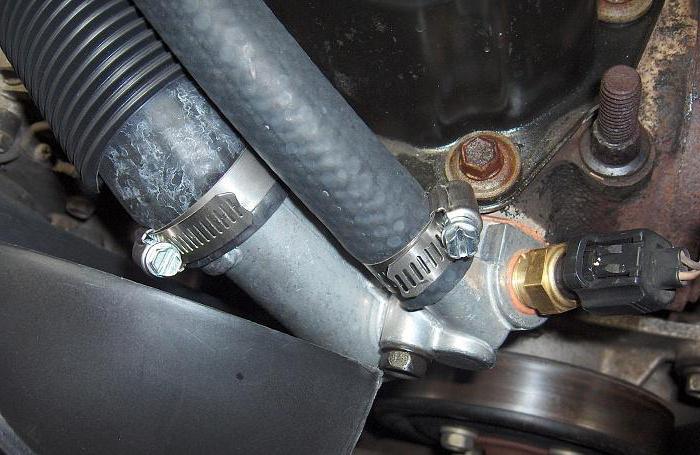

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

avtomotoprof.ru

признаки неисправности, проверка и ремонт :: SYL.ru

Автомобили оснащены огромным количеством различных датчиков, контролирующих основные параметры работы двигателя и других систем. Пример такого полезного устройства – элемент, показывающий температуру обладающей жидкости. Нередко эти детали могут давать неверные показатели. И в сегодняшней статье мы рассмотрим признаки неисправности датчика температуры охлаждающей жидкости.

Задачи ДТОЖ

ДТОЖ – это специальное устройство, позволяющее поддержать стабильную работу ДВС. За счет этого элемента автомобиль быстрее прогревается, работает достаточно эффективно и не перегревается. Размеры датчика небольшие.

Однако функции, которые он выполняет, весьма значимые. ДТОЖ может влиять не только на работу силового агрегата, но и на общее состояние автомобиля. Если элемент выдает некорректные показания, это может повлечь за собой не только неправильную работу двигателя, но и более серьезные последствия.

Где установлен ДТОЖ

Современные автолюбители не знают, где находится датчик температуры охлаждающей жидкости. Его можно найти в выпускной магистрали головки блока цилиндров. На корпусе датчика есть резьба, и он просто вкручивается в соответствующее отверстие.

В зависимости от особенностей конструкции автомобиля, года выпуска, ДТОЖ также может находиться около корпуса термостата или прямо в нем. Этот элемент устанавливается таким образом, чтобы он был в прямом контакте с антифризом, тосолом и другими вариантами ОЖ.

Устройство и принцип действия элемента

Предком современных датчиков температуры ОЖ считаются термореле, которыми оснащали некоторые виды ДВС автомобилей. Так, термореле было установлено в системах впрыска типа К-джетроник. Когда контакты термореле находятся в открытом положении, мотор прогревается. Когда контакт замкнется, это означает, что двигатель уже прогрелся до своих оптимальных рабочих температур.

Сейчас в основе ДТОЖ лежит специальный элемент – это термистор. Что это такое? Деталь представляет собой резистор, сопротивление которого может меняться в зависимости от температур. Датчик контролирует температуру ОЖ постоянно. В качестве материалов для производства термисторов применяют оксид кобальта, а также никеля. Особенность этих веществ в том, что при росте температуры растет количество свободных электронов. А за счет этого падает сопротивление.

Зачастую термисторы, находящиеся в ДТОЖ, отличаются отрицательным температурным коэффициентом. Максимальные показатели сопротивления термистор имеет тогда, когда мотор холодный. На ДТОЖ подают напряжение около 5 В. Затем, по мере прогрева силового агрегата, сопротивление падает. ЭБУ постоянно получает сигнал датчика температуры охлаждающей жидкости и следит за изменениями напряжения. По этим колебаниям рассчитывает температуру ОЖ.

На двигателях «Рено» инженеры могут устанавливать датчик температуры охлаждающей жидкости, имеющий положительный коэффициент. Он имеет такое же устройство, но сопротивление на нем не снижается, а, наоборот, повышается.

На что влияет ДТОЖ

За счет сигналов, которые посылает этот небольшой элемент, ЭБУ формирует управляющие команды на огромное количество исполнительных устройств. Так, если на блок приходит информация о том, что температура ОЖ холодная, то система пересчитывает время впрыска топлива в цилиндры в сторону увеличения. За счет этого повышается стабильность работы мотора в режиме холостого хода. Но в процессе прогрева температура двигателя повышается, а значит, ЭБУ начнет обеднять топливную смесь. Если же наблюдаются признаки неисправности датчика температуры охлаждающей жидкости, то ЭБУ может получать ошибочную информацию и смесь будет чрезмерно богатой. Кроме того, что из-за этого существенно повышается расход топлива, также усиленно загрязняется атмосфера. Свечи быстро покрываются черным сухим нагаром и могут выйти из строя.

Двигатель может остановиться, если количество оборотов в момент его запуска будет недостаточным. Избавиться от этого поможет уплывающая команда от ЭБУ на повышение оборотов, чтобы двигатель не заглох.

Для поддержки управляемости в процессе запуска клапан рециркуляции должен быть в закрытом состоянии. И так до тех пор, пока система не выйдет в режим рабочих температур. Если имеются признаки неисправности датчика температуры охлаждающей жидкости, то в результате двигатель будет работать нестабильно, обороты будут плавать. Есть риск остановки мотора. От того, нормально ли функционирует ДТОЖ, зависит и угол зажигания. Система регулирует данный параметр по определенным регламентам. Это позволит уменьшить вредные выбросы до того, как мотор нагреется до рабочих температур. От зажигания также зависит уровень потребления топлива, мощность и тяга двигателя.

Угольный фильтр, который улавливает пары топлива, будет продуваться лишь после полного прогрева силового агрегата. Муфта гидротрансформатора в автоматической коробке передач не блокируется до тех пор, пока двигатель не будет полностью прогрет. Это сделано, чтобы сохранить оптимальную управляемость.

Датчик также обеспечивает запуск вентилятора охлаждающей системы автомобиля. За счет дополнительного охлаждения вентилятором жидкость остынет значительно быстрее. В отдельных автомобилях для того, чтобы запустить принудительное охлаждение, используется отдельный датчик. Но там, где его нет, его задачи выполняет ДТОЖ.

Как понять, что ДТОЖ неисправен?

Давайте рассмотрим признаки неисправности датчика температуры охлаждающей жидкости. В большинстве своем это надежные устройства, которые выходят из строя крайне редко. Конструкция элемента предельно проста, но иногда элемент начинает сбоить. Чаще всего неисправности датчика связаны с нарушением его показаний. Самый первый признак – это вентилятор, который не включается. Но вентилятор – не основополагающий симптом. О выходе из строя ДТОЖ скажет возросший расход топлива, повышенные обороты на холостом ходу, детонационные звуки при работе мотора, плохой запуск на горячую и перегрев.

С перегревом стоит быть внимательным – он может привести к печальным последствиям. В старых моделях автомобилей имеется стрелочный контроллер. Когда стрелка зашла за опасную зону, машину нужно остановить и искать причину перегрева. Это может быть неисправность датчика температуры охлаждающей жидкости инжектора. В более современных автомобилях о перегреве сообщит бортовой компьютер. Появится соответствующее диагностическое сообщение.

Причины выхода из строя

За счет простой конструкции поломки ДТОЖ – это большая редкость. Причин неисправности датчика температуры охлаждающей жидкости много. Плохой антифриз или тосол ведут к разрушению поверхности датчика, также нередко чувствительный элемент может покрыться осадком в виде кристаллов. Меняется температурное воздействие и показатели.

Также одна из причин – некачественный датчик. На современном рынке автозапчастей предлагается много контрафактной продукции. Эти элементы даже будучи новыми не отвечают заявленным параметрам. Даже малейшие повреждения приведут к выходу устройства из строя. Признаки неисправности датчика температуры охлаждающей жидкости могут возникнуть из-за утечек антифриза, из-за которых меняются я показатели. Жидкость уходит через резьбу – износилась прокладка. Существует фактор нарушений в электропроводке автомобиля. Здесь причин может быть несколько – это и скачки напряжения, и коррозия контактов.

О замене датчика

Не каждый владелец автомобиля знает, как поменять датчик температуры охлаждающей жидкости. А ведь на самом деле это простая операция. Необходимо добраться до датчика, затем демонтировать его, слив предварительно охлаждающую жидкость из двигателя. Элемент просто вкручен в отверстие с резьбой. Замена выполняется в обратном порядке.

Самостоятельная диагностика

Если есть хотя бы один из симптомов, стоит проверить ДТОЖ на исправность. Давайте посмотрим, как это можно сделать. Но прежде чем снять датчик, лучше еще раз убедиться, что причина именно в нем. Проверить ДТОЖ можно в домашних условиях. Существует несколько эффективных способов.

Опускаем датчик в воду

Вот как проверить исправность датчика температуры охлаждающей жидкости путем помещения элемента в воду. Вначале нужно приготовить точный термометр и опустить его в емкость, заполненную холодной жидкостью. Хорошо для этих целей подойдет обычный чайник. Термометр лучше всего для этих целей электронный.

Далее к датчику подключают мультиметр, настроенный на измерение сопротивления. После этого ДТОЖ опускают в чайник и проводят замеры. Цифры лучше зафиксировать на листе бумаги или каким-либо другим образом. Далее чайник нагревают на плите до температур в 15, 20, 25 градусов. Обязательно нужно фиксировать на бумаге в этот момент показания мультиметра. Далее результаты сравнивают с эталонными. При несоответствии параметров можно констатировать неисправность элемента.

Проверка без термометра

Это еще один способ как определить неисправность ДТОЖ. Особенность в том, что при кипении воды температура равна 100 градусам. За основу берут эту температуру и в ней измеряют сопротивление. Когда вода начнет кипеть, сопротивление должно составлять около 176,7 Ом. Если прибавить погрешности, то мультиметр может показывать порядка 190-210 Ом. Если показания не соответствуют этим, то нужно выяснить, где находится датчик температуры охлаждающей жидкости на конкретном автомобиле. Его нужно просто заменить его новым.

Заключение

Итак, мы выяснили, как определить неисправность датчика температуры охлаждающей жидкости. Данный элемент играет важную роль в работе двигателя автомобиля. При его неисправности возможны различные неполадки, вплоть до перегрева ДВС.

www.syl.ru

принцип работы и на что влияет

Датчик температуры охлаждающей жидкости осуществляет измерения температуры антифриза в автомобиле. Благодаря показаниям измерителя активируется или оптимизируется работа охлаждающей системы движка. Это устройство есть в любых автомобилях любых марок, будь то нива шевроле или опель астра.

 Загрузка …

Во многих машинах устройства могут быть взаимозаменяемы или, проще говоря, одними и теми же для разных моделей. Так, например датчик температуры охлаждающей жидкости 2107 является таким же, как и датчик температуры охлаждающей жидкости 2114, аналогично им устроены и форд фокус 1 с форд фокус 2. Температурный датчик используется, в том числе для регулирования температуры охлаждающей жидкости камаз, или иных большегрузов.

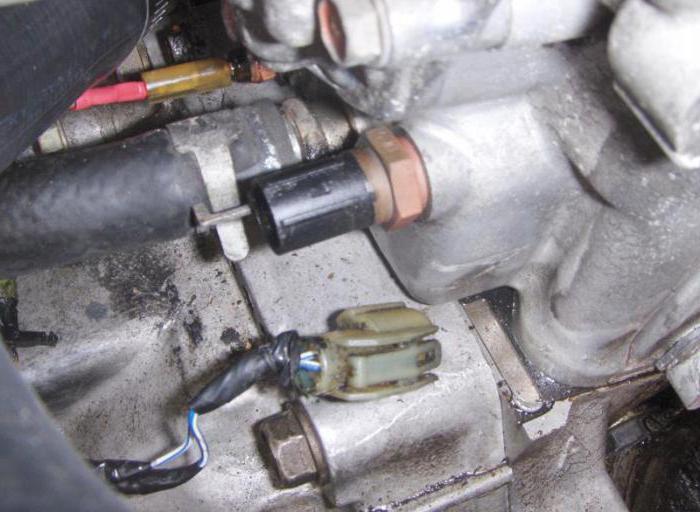

Датчик температуры охлаждающей жидкости 2107

На что влияет работа измерителя?

Датчик температуры охлаждающей жидкости проще всего рассмотреть на наглядном примере. Возьмем два одинаковых рено дастер. Один рено дастер обозначим – j, а другой – h при этом второй будет иметь неисправный датчик температуры охлаждающей жидкости. Сделаем акцент на работе двигателя, поэтому отправим их по одному маршруту с неровной дорогой, в гору и с горы в жаркий день. В результате получаем всевозможные проблемы, связанные с аварийной температурой охлаждающей жидкости выясняем принцип работы детектора и механический потенциал частей автомобиля с работающей и не работающей системой.

• Оба автомобиля ехали с примерно одной скоростью, но прибыли на место в разное время. Так пока j ехал с автоматической регулировкой мощности охлаждения, он не беспокоился о возможном перегреве. В то время как h двигался с постоянной скоростью даже в гору, но при работе машины под палящим солнцем беспокоился о возможном закипании и то и дело останавливался, чтобы осмотреть движок.
• В конце пути j потратил топлива на 30% меньше чем h в результате того что системы охлаждения h работали даже когда этого не требовалось.
• В пути водитель j ехал в комфортных условиях представляя себя если не в ауди а6 то как минимум близко к нему. В то время как водитель h чувствовал себя в старенькой ауди 80 или в видавшей виды шевроле лачетти. Иными словами комфорт от автомобиля своего класса у одного из водителей был выше обычного, а у другого заметно ниже.
• Если пустить машины проехать так тысячу километров, то в результате получим сильно изношенную h и запылившуюся, но в исправном состоянии j.

Аналогичным образом работают и датчики других машин, будь то гольф или матиз. Хваленый всеми критиками фольксваген пассат б3 никогда не даст того же качества работы и уровня комфорта, не работай у него исправно измеритель охлаждающей жидкости фольксваген установленный в нем.

Важно помнить, что даже похожие автомобили разных производителей как, например чери амулет и дэу нексия имеют разные измерители. Несмотря на то, что по сути своей измерители делают одну и ту же работу, отличаются они по типу монтажа, устройству двигателя и системы охлаждения. Именно поэтому следует читать паспорт автомобиля и четко знать какая модель запасной части ему подойдет, и не пытаться вставить в чери купленный на днях 96182634 датчик температуры.

Как же устроен датчик указателя температуры охлаждающей жидкости?

По сути своей вся работа устройства заключена в его чувствительном элементе измеряющем температуру, и в его подключении непосредственно к автоматике автомобиля или приборной панели для прямого извещения водителя о текущем состоянии антифриза.

Помните о своевременном пополнении бака охлаждающей жидкости. Если чувствительный элемент устройства потеряет соприкосновение с жидкостью, он перестанет корректно работать.

Замена датчика температуры охлаждающей жидкости производится на всех автомобилях, примерно одинаково:

1. отключаются провода от измерителя;
2. сливается антифриз при необходимости;
3. откручивается устаревший и вкручивается новый детектор со свежим уплотнителем;
4. заливается обратно антифриз, и подключаются обратно провода;
5. проверка работы собранной системы с заведенным двигателем, и готово.

Основные признаки неисправности дтож замечаются в самопроизвольной остановке мотора. В слишком длительном прогревании движка. Постоянный выход показаний за оптимальные значения. Как уже говорилось это значительно увеличение расхода топлива. В целом снижение управляемости транспорта, а также слишком темный выхлопной дым.

Хотя в целом диагностика проблемы это еще не нахождение ее точного местонахождения. Нередко бывает неверная работа детектора в результате проблем с электронной цепью авто. Слишком маленькое количество антифриза, или полный выход из строя радиатора в результате того что туда заливали обычную воду, и он попросту весь проржавел и заполнился тяжелым осадком.

Рекомендуем купить

Подводя итог

Датчик температуры охлаждающей жидкости является важнейшим элементов автомобиля обеспечивающим его работу. Таких измерителей много, отвечающих и за выхлоп, и за климат внутри или за пределами салона. Все они являются своего рода нейронной сетью автомобиля. Рецепторы, которые сигнализируют о заболеваниях. Рецепторы что автоматизируют работу системы. Избавляют от перегрева или переохлаждения. Как заботливая мать говорят, когда нужно надеть шапку.

Недаром автомобиль так любят везде. Он сравнивается с живым существом. С ним говорят как с живым, ухаживают, награждают и наказывают. Автомобиль же говорит в ответ, в ответ на ухаживания за ним ухаживает за водителем. Награждает за награждение, наказывает за наказание. Если водитель допустил поломку, не исправил ее, попустительствовал, поломка обязательно пойдет дальше. Маленький неисправный измеритель может с легкостью стать смертью для всего автомобиля, а может даже и для водителя, если поломка произойдет на трассе.

Так что же такое дтож? Следует ли за ним следить? Что у него общего с другими автомобилями? На все эти вопросы ответы даны. Этот рецептор, возможно, та самая часть, что объединяет все существующие автомобили. Пока не придумали в корне иных систем охлаждения, не придумали движков совершенно иного уровня. Дтож будет объединять все авто от малого до большого.

Как избавиться от проблем внутреннего давления бочка охлаждающей жидкости.

alertok.ru
