Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

Если на вашем автомобиле отказали стекло очистители, световые сигналы, датчики и прочее, то есть все основания полагать о появившихся проблемах с электрикой. Но не спешите обращаться в СТО. Это мелкие проблемы, которые можно устранить своими руками даже не имея навыка и при полном отсутствии специальных инструментов. В статье рассмотрим расположение предохранителей на схеме для ВАЗ 2113, 2114, 2115. Приведем таблицу значений предохранителей в отдельности.

Давайте разберемся где находятся предохранители ВАЗ 2113, 2114, 2115. Местоположение блока предохранителей идентично во всех указанных моделях, а конкретно под капотом со стороны водителя. Снимаем крышку и видим следующее:

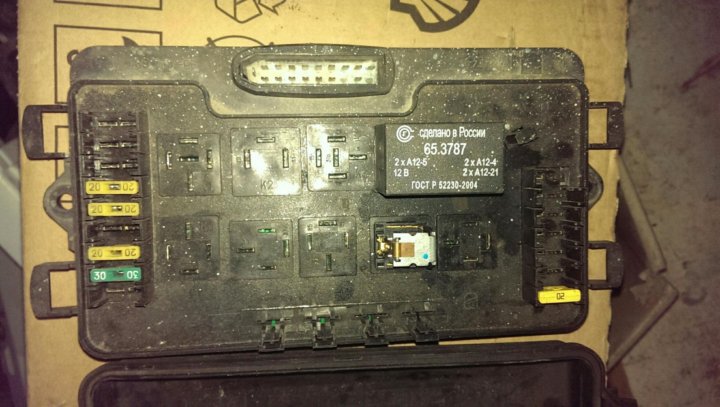

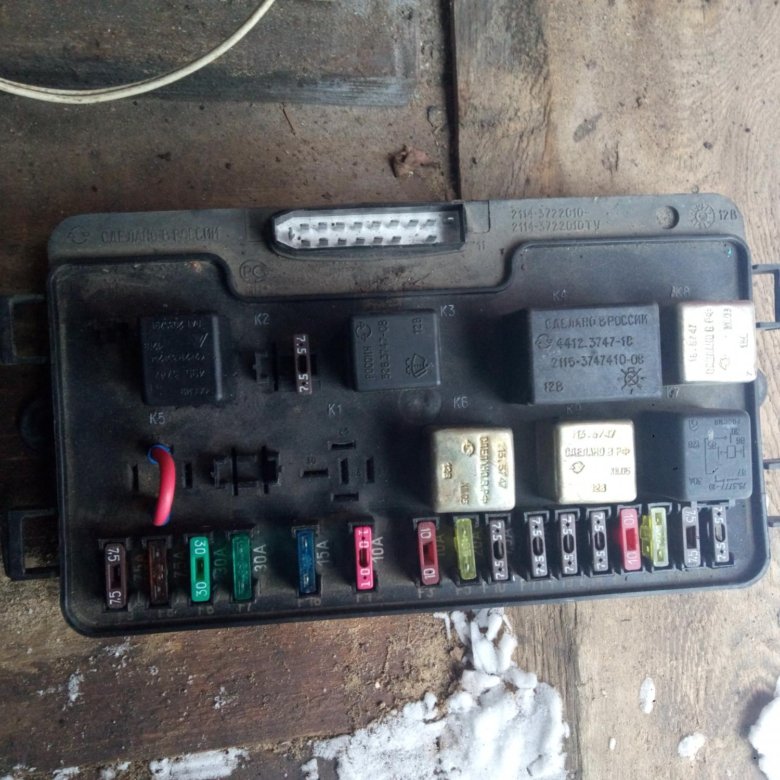

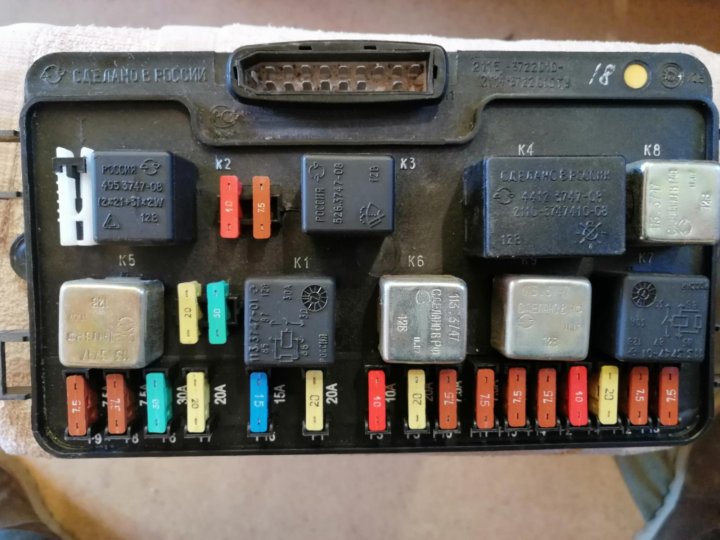

На фото блок предохранителей на ВАЗ 2113, 2114, 2115. Располагается под капотом со стороны водителя.

Ниже приведем схему и таблицу значений предохранителей. Для замены используйте щипцы, пинцет или малые плоскогубцы.

Схема предохранителей на ВАЗ 2113, 2114, 2115

Таблица значений каждого предохранителя на ВАЗ 2113, 2114, 2115.

Предохранитель, №	Сила тока, Ампер	Значения
F1	10	Задние противотуманные фонари
F2	10	Аварийка и поворотники
F3	7,5	Свет в салоне
F4	20	Обогрев заднего стекла, свет для подкапотного пространства
F5	20	Клаксон, вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель ветрового стекла, прикуриватель
F8	7,5	Правая передняя противотуманная фара
F9	7,5	Левая передняя противотуманная фара
F10	7,5	Габаритные огни, освещение и индикация приборов в салоне, освещение регистрационных знаков
F11	7,5	Габарит правого борта
F12	7,5	Ближний свет правая фара
F13	7,5	Ближний свет левая фара
F14	7,5	Дальний свет правая фара
F15	7,5	Дальний свет левая фара
F16	15	Лампы освещения приборной панели
F17		Резервный
F18		Резервный
F19		Резервный
F20		Резервный

Значения реле в блоке предохранителей:

• К1 — очистители фар
• К2 — поворотники и аварийка
• К3 — дворники ветрового стекла
• К4 — реле лампы проверки ламп
• К5 — элекстростеклоподъемники
• К6 — клаксон
• К7 — обогрев заднего стекла
• К8 — дальний свет
• К9 — ближний свет

Распиновка монтажных блоков автомобилей ваз.

Монтажный блок Где находится предохранитель на прикуриватель ваз 2109

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).

Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Назначение
1	10	Клапан включения омыва фар
2	10
3	10	Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Лампа освещения прикуривателя Левая фара (габаритный свет)
11	7.5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет)
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желание разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№	Амперы	За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, номинал предохранителей и защищаемые ими цепи указаны в таблице. До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

С 1998 г. на части автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить и датчик включения электровентилятора нового образца. Некоторые различия имеются и в схеме подключения очистителей фар. Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема Х11.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его. Запорный стержень утапливается (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выключено». Выключатель зажигания также снабжен механическим блокировочным устройством против ошибочного включения стартера при работающем двигателе. Для повторного включения стартера необходимо повернуть ключ из положения «Зажигание» в положение «Выключено» и лишь затем в положение «Стартер».

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя колодка его подключения сохранена). Реле и предохранители системы впрыска находятся возле контроллера, под журнальной полкой панели приборов.

Схемы электрооборудования автомобилей приведены в Приложениях.

При ремонте системы электрооборудования отсоединяйте клемму «–» аккумуляторной батареи (при выключенном зажигании).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного номинала или самодельные: это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а – расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;

К7 – реле включения обогрева заднего стекла; К8 – реле включения даль
него света фар;
К9 – реле включения ближнего света фар;
F1–F16 – плавкие предохранители;
б – монтажный блок 17.3722;
в – монтажный блок 2114-3722010-60.

Цепи, защищаемые плавкими предохранителями

№ предохранителя*

Защищаемые цепи
1 (8 А)
F9 (7,5 А)
Правая противотуманная фара
2 (8 А)
F8 (7,5 А)
Левая противотуманная фара
3 (8 А)
F1 (10 А)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан включения омыва фар
4 (16 А)
F7 (30 А)
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя стекол.
Моторедуктор очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омыва ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «SТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (лампы стоп-сигнала).
Плафон освещения салона
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле включения электростеклоподъемников
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Подкапотная лампа.
Лампы освещения приборов.
Контрольная лампа наружного освещения.
Табло подсветки рычагов отопителя.
Лампа освещения прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Штепсельная розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Номера с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Какие реле стоят на ваз 2109

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

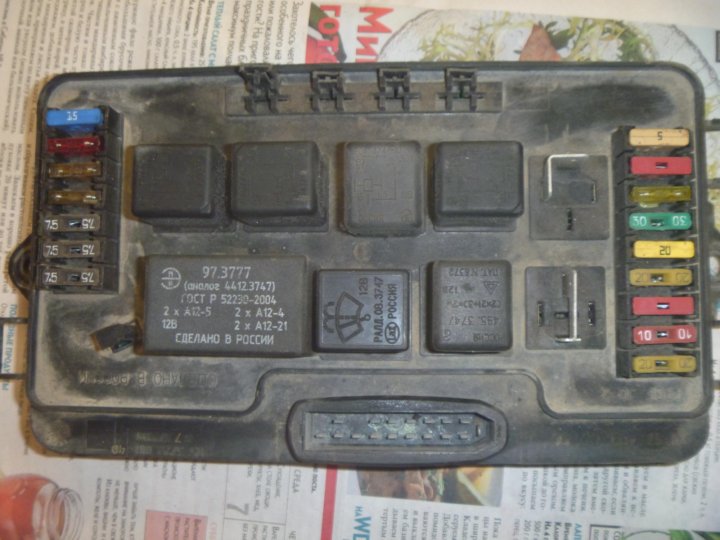

На фото ниже показан внешний вид блока без крышки.

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Снятие и замена лампы повторителя поворотника ВАЗ 2108, 2109, 21099 своими руками

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.

Предохранитель, №	Сила тока, Ампер	Значения
F9	7,5	Правая противотуманная фара
F8	7,5	Левая противотуманная фара
F1	10	Реле, клапан и включение очистителей фар
F7	30	Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16	15	Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3	10	Освещение салона автомобиля, свет задних фонарей
F6	30	Стеклоподъемники
F10	7,5	Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5	20	Клаксон
F11	7,5	Габаритный свет заднего правого фонаря
F2	10	Аварийная сигнализация
F4	10	Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15	7,5	Дальний свет правой фары
F14	7,5	Дальний свет левой фары
F13	7,5	Ближний свет левой фары
F12	7,5	Ближний свет правой фары

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя	Защищаемые цепи
F1 (8A)(10A)	Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
F2 (8A)(10A)	Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты)
F3 (8A)(10A)	Резервный
F4 (8A)(10A)	Резервный
F5 (16A)(20A)	Элемент обогрева заднего стекла и реле включения обогрева(контакты)
F6 (8A)(10A)	Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16A)(20A)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8A)(10A)	Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 (8A)(10A)	Регулятор напряжения генератора(для а/м с генератором Г-222)
F10 (8A)(10A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A)(10A)	Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова
F12 (8A)(10A)	Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете)
F13 (8A)(10A)	Левая фара(дальний свет).Контрольная лампа включения дальнего света
F14 (8A)(10A)	Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения
F15 (8A)(10A)	Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика
F16 (8A)(10A)	Правая фара(ближний свет). Обмотка реле включения очистителей фар(при включенном ближнем свете)
F17 (8A)(10A)	Левая фара(ближний свет)

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1 (10A)	Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка).
F2 (10A)	Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты).
F3 (10A)	Резервный.
F4 (10A)	Резервный.
F5 (20A)	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты).
F6 (10A)	Прикуриватель. Часы.
F7 (20A)	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты)
F8 (10A)	Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5A)	Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей.
F10 (10A)	Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701).
F11 (10A)	Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения.
F12 (10A)	Дальний свет фар(правая блок-фара).
F13 (10A)	Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света.
F14 (10A)	Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней.
F15 (10A)	Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения).
F16 (10A)	Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле).
F17 (10A)	Ближний свет фар(левая блок-фара).

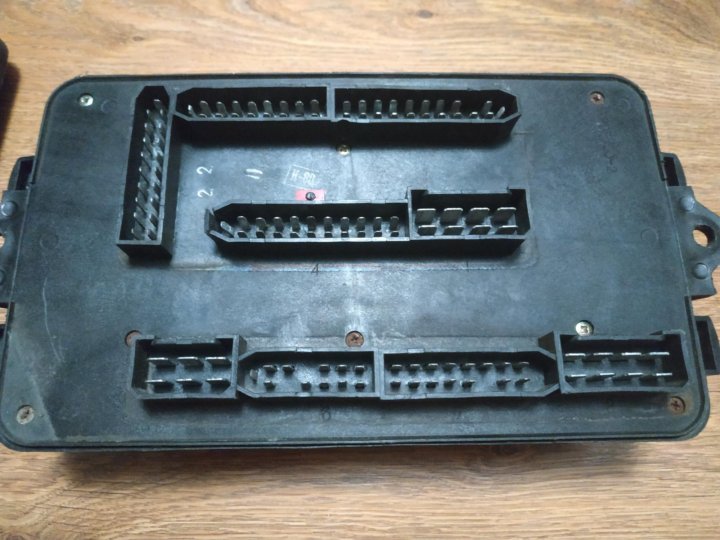

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

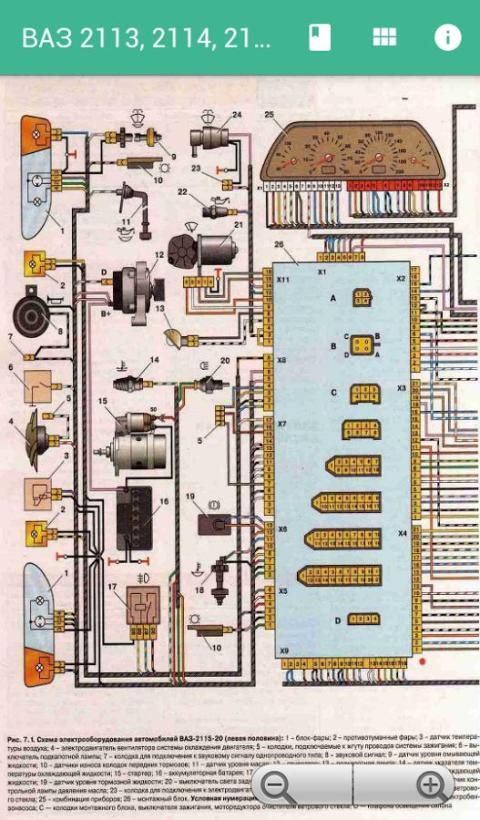

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём	Контакт	Цвет провода	Назначение
X1 (Ш1)	1	Б	стеклоподъемники
	2	Г	выключатель зажигания (кл. 15/2)
	3	ГП
	4	ЖГ	переключатель эл.двигателя отопителя
	5	Р	выключатель зажигания (кл. 30/1)
	6	КР	выключатель зажигания (кл. 30)
	7		блокировка дверей
	8	П	выключатель зажигания (кл. 50)
X2 (Ш2)	1	БГ	переключатель очистителя заднего стекла
	2	Г	переключатель указателей поворотов (правый)
	3	РП	включатель стоп-сигналов
	4	Б	контрольная лампа целостности ламп
	5	ПЧ
	6	ГБ	дверь левая передняя
	7	ОБ
	8	34	контрольная лампа дальнего света
	9	—
	10	4	включатель задних противотуманных огней
	11	сч	контрольная лампа резерва топлива
	12	ПЧ	контрольная лампа уровня топлива
	13	БЧ	плафон освещения салона
	14	КГ	контрольная лампа ручного тормоза
	15	гч	переключатель указателей поворотов (левый)
	16		эл. двигатель фароочистителя
	17	—
X3 (Ш3)	1	ж	датчик скорости
	2	чп	включатель аварийной сигнализации
	3	ГП	переключатель указателей поворотов
	4	СБ	контрольная лампа уровня масла
	5	Ч	масса
	6	РБ	контрольная лампа уровня омывающей жидкости
	7	РО	контрольная лампа износа тормозных накладок
	8	3 в	включатель фар
	9	ЖЗ	переключатель стеклоочистителя ветрового стекла
	10	ПГ	патрон подключения переносной лампы
	11		выключатель зажигания (кл. 15)
	12	РЧ	включатель омывателя заднего стекла
	13
	14	ж	контрольная лампа противотуманных фар
	15
	16	СГ	указатель давления масла
	17
	18	Р
	19	СО	переключатель стеклоочистителя
	20	С	переключатель стеклоочистителя
	21	ОБ	включатель задних противотуманных фар
X4 (Ш4)	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	БЧ	включатель наружного освещения
	5	К	реостат освещения приборов
	6	Р	аккумулятор
	7	ЧБ	переключатель очистителя и омывателя ветрового стекла
	8	О	колодка Ш4 монтажного блока клемма 3
	9	СЧ	включатель звуковых сигналов
	10	БП	включатель стоп-сигналов
	11	Р	аккумулятор
	12	СП	переключатель света фар (ближний свет)
	13		предупредительный свет
	14	—
	15	—
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумуляторной батареи
	19	ЖЧ	включатель противотуманных фар
	20	РЗ	контрольная лампа уровня охлаждающей жидкости
	21	Ж	тахометр
X5 (Ш5)	1	3	дальний свет (правый)
	2	3Ч	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	П	стартер (кл. 50)
	5	ПБ	электровентилятора охлаждения радиатора
	6	С	ближний свет (правый)
X6 (Ш6)	1	—
	2	3
	3	ГЧ	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ЖЧ	габаритный огонь (правый передний)
	9	БЧ	терморегулятор электровентилятора
	10	ЖЧ	габаритный огонь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		включатель света заднего хода
	13	РГ	датчик уровня тормозной жидкости
X7 (Ш7)	1	—
	2	ЖГ	эл. двигатель фароочистителя
	3	Б	эл.двигатель фароочистителя
	4	—
	5	СБ	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	генератор (кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	БЧ	включатель подкапотной лампы
	12	РБ	датчик уровня омывающей жидкости
	13	РЧ	тормозные накладки
	14	—
	15	КП	тахометр
	16	РЗ	датчик уровня охлаждающей жидкости
	17	ЖБ	реле противотуманных фар
X8 (Ш8)	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	Ж	противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	S	РЧ	реле противотуманных фар
X9 (Ш9)	1	РЧ
	2	Г	указатель поворота (правый задний)
	3	БГ	эл двигатель очиститель заднего стекла
	4	ОЧ	задние противотуманные огни
	5	СЧ	дверь задняя
	6	ПЧ	дверь передняя правая
	7	БЧ	плафон освещения салона
	8	КГ	датчик ручного тормоза
	9	БЧ	кнопки сигнализации открытых дверей
	10
	11	С	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон освещения салона
	14	П	стоп-сигналы
	15	Ж	габаритный огонь (правый задний)
	16	3	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	ЖГ	очиститель заднего стекла
	19		элементы обогрева заднего стекла
X11 (Ш11)	1	Ж	насос
	2	РЧ	клапан омыва заднего стекла
	3	—
	4	Ж	насос
	5	БЧ	подкапотная лампа
	6	—
	7	—
	8	КЧ	подкапотная лампа
	9	Б
	10		эл. двигатель стеклоочистителя ветрового окна
	11	—
	12	СО	датчик аварийного давления масла
	13	—
	14	Р	клапан омыва ветрового стекла
	15	СО	эл.двигатель стеклоочистителя
	16	С	эл двигатель стеклоочистителя
	17	ЖБ	эл двигатель стеклоочистителя
	18	—
	19	—

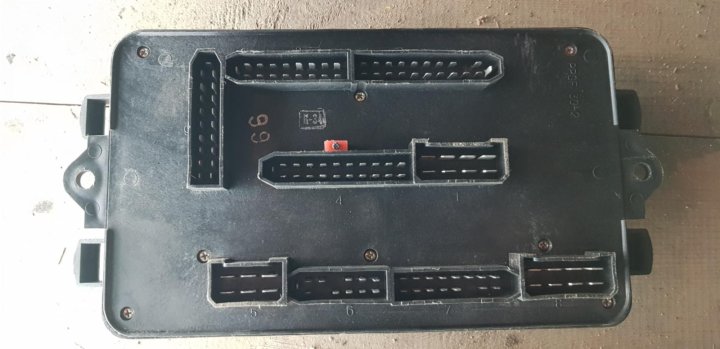

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(5A)	Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A)	Левая фара(ближний свет)
F3(10A)	Левая фара(дальний свет)
F4(10A)	Правая противотуманная фара
F5(30A)	Электродвигатели стеклоподъёмников дверей
F6(15A)	Переносная лампа
F7(20A)	Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A)	Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла
F9(20A)	Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A)	Резервный
F11(5A)	Лампы габаритного света правого борта
F12(7. 5A)	Правая фара(ближний свет)
F13(10A)	Правая фара(дальний свет).Контрольная лампа включения дальнего света
F14(10A)	Левая противотуманная фара
F15(20A)	Электрообогрев сидений.Блокировка замка багажника
F16(10A)	Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A)	Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A)	Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А)	Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A)	Лампы задних противотуманных фонарей

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

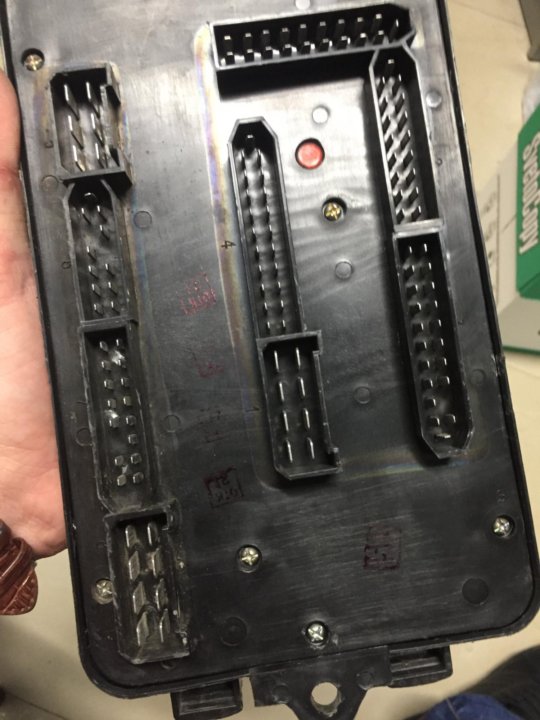

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

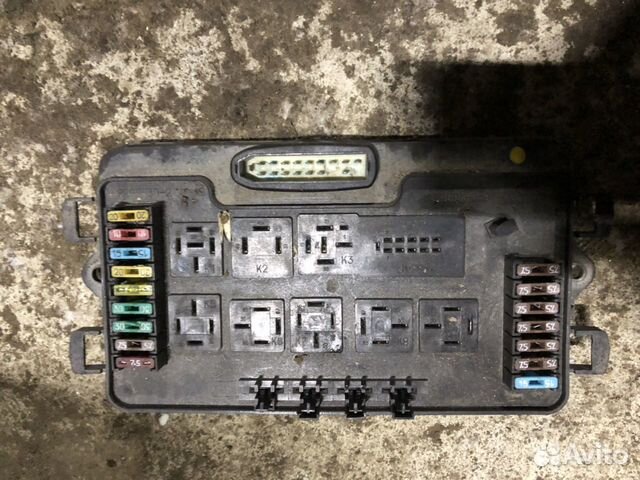

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

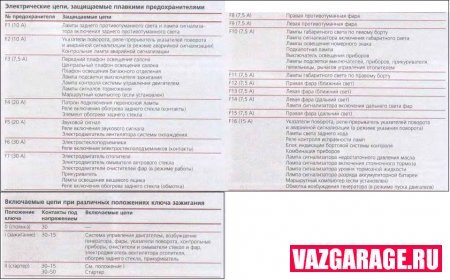

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Назначение
1	10	Клапан включения омыва фар
2	10
3	10	Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Лампа освещения прикуривателя Левая фара (габаритный свет)
11	7.5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет)
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот . Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

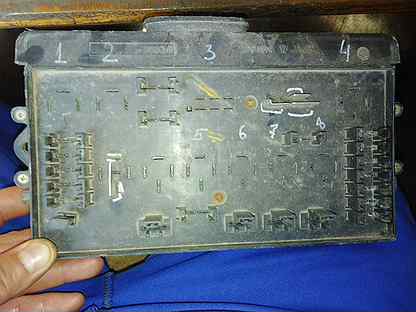

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1- Работоспособность элементов очистки передней оптики

2- Работоспособность двигателя омывателя заднего стекла

3- Защита от поломки лампы поворотных сигналов и световой сигнализации

4- Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5- Позволяет определить работоспособность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы дальних фар

9- Лампы ближних фар

11- Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Распиновка монтажных блоков на автомобили ВАЗ. Монтажный блок Где находится предохранитель прикуривателя ВАЗ 2109

Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены.Мощные потребители (стартер, фары, мотор вентилятора охлаждения, топливный электронасос и др.) Подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторых автомобилях устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Запись
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передней двери Реле стеклоподъемника
7	30	Очистители фар (в работе) Реле стеклоочистителя (катушка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывателя лобового и задних окон Реле (обмотка) включения электровентилятор системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7,5	Фара противотуманная правая
10	7,5	Лампа подкапотного пространства Лампа подсветки приборов Контрольная лампа наружного освещения Лампа прикуривателя Левая фара (габаритный свет)
11	7,5	Фара правая (габаритный свет)
12	7.5	Фара правая (ближний свет)
13	7,5	Левая фара (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Фара правая (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Карбюратор контрольная лампа заслонки Контрольная лампа стояночного тормоза Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	–	Запасной
18	–	Запасной
19	–	Запасной
20	–	Запасной
Реле
К1	Реле включения дворников
К2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле включения звуковых сигналов
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар

Блок предохранителей 17.

3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.

№	А	Запись
1	8	Фара противотуманная правая
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан омывателя фар
4	16	Электродвигатель очистителя фар Реле (катушка) очистителя фар Электродвигатель обогревателя Электродвигатель омывателя лобового стекла Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и задних окон Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Фонарь бардачка
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и индикатор заряда аккумулятора Мотор-редуктор и реле включения стеклоочиститель Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Освещение салона кузова Электростеклоподъемники и реле стеклоподъемников
7	8	Освещение номерного знака Лампа освещения моторного отсека Контрольная лампа включения бокового освещения Лампа приборного освещения и лампа прикуривателя Индикация освещения рычагов подогревателя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле включения
9	8	Левая фара (габаритный свет) Левый габаритный фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый габаритный фонарь (габаритный свет)
11	8	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа сигнализации
12	16	Элемент обогрева и реле обогрева заднего стекла Прикуриватель Розетка для переносной лампы
13	8	Фара правая (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Фара правая (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
K3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля исправности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
K5	Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7	Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
K9	Реле включения вентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10	Реле обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11	Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных автомобилей семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов: старый и новый.Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также управляются реле сильноточных и дополнительных цепей — стартер, противотуманные фары, подогрев сидений и другие. Место установки обоих блоков одинаковое, разница в небольших размерах, разных разъемах и разном расположении элементов и разной конструкции корпуса.

Различия между блоками крепления предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 — худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая вода или омывающая жидкость. В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением проводки автомобиля и установкой этих реле в другом месте.

Еще одно отличие состоит в том, что в новой модели монтажного блока использован предохранитель другого типа, более устойчивый к влаге.Чтобы отличить один агрегат от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам невозможно прочитать текст на обложке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и структурные схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• короткое замыкание из-за загрязнения.

Когда вода попадает внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая в конечном итоге распространяется по нижней или верхней части монтажной пластины.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому установить точную причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение / выключение / переключение режима;
• проблемы с радио;
• прерывистое зажигание;
• нечеткая работа дворников или омывателей;
• нечеткое срабатывание звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить блок крепления предохранителей ВАЗ

Базовые процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумуляторной батареи.
• Откручиваем две гайки по бокам блока (он находится на водительской стороне моторного отсека вверху).
• Поднимите блок как можно дальше и вытащите все разъемы снизу.
• Устанавливать в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед тем, как разбирать монтажный блок, распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне крышки не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждой колодки.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателя поворота.
• После этого откручиваем саморезы, соединяющие обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. О большинстве новых внизу. Но бывает и наоборот, ведь блоки выпускает не только АВТОВАЗ.С помощью тонкой отвертки с плоским лезвием отделите обе половины корпуса. Если отсоединение не удается, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Собирать в обратном порядке. Сначала поместите печатную плату на крепления одной половины корпуса, затем наденьте на другую половину и осторожно сожмите их, чтобы они соединились. Если не удается соединить половинки корпуса, разберите их и убедитесь, что печатная плата находится на месте, а затем соберите заново. Затем закрепите половинки корпуса саморезами.

Как отремонтировать

Внимательно посмотрите на дорожки печатной платы. Если вы обнаружили грязь где-то между дорожками, смочите ее жидкостью для снятия лака и кисточкой. Следите, чтобы лак не растворял кисть. Удалив всю грязь, тщательно протрите гусеницы спиртом и просушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.

Заменить, если он загрязнен или окислен.Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы аэрозольные баллончики для очистки контактов, высока вероятность того, что некоторые контакты не удастся очистить с первого раза. К тому же спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатную плату невозможно отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед тем как это сделать, убедитесь, что он подходит к вашему устройству, сравнив каталожный номер вашего устройства и того, для которого предназначена плата.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой. Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть еще и второй блок, который уже находится в машине.Вот те предохранители, которые отвечают за подключение силовой цепи к топливному насосу и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под колпаком, находится на крышке изнутри. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения идентична. Единственное исключение — некоторые цепи не будут замкнуты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая нанесена на крышку монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой.При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то при малейшем превышении его номинала он просто перегорит.Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снимите отрицательную клемму с аккумуляторной батареи. Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снимаем крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей. Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет и новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

• если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух внутрь салона;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
№
• , в случае выхода из строя топливного насоса, «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Добрый день. Сегодня в нашем автосервисе есть ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего, во всем виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Код поставщика: Монтажный блок предохранителя — 2114-3722010

Приборов: Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот.Тогда прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.

Внутри есть специальный пинцет для замены предохранителей.

Подключаем предохранитель и меняем.

Блок предохранителей со снятой крышкой.

С левой стороны от водителя, под панелью приборов, находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №	Амперы	За что отвечает:
		Противотуманная фара правая
		Противотуманная фара левая
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Указатели поворота Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Открытие двери
		Внутреннее освещение Задние фонари
		Стеклоподъемники
		Табличный номер Фонарь моторного отсека Освещение приборов Размеры (редактировать) Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый размер
		Скорая помощь
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Открытие двери
		Задние тормоза Освещение салона
		Табличный номер Фонарь моторного отсека Освещение приборов Размеры (редактировать) Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Задний борт левый
		дверь задка правая
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными узлами автомобиля, выполняющими функцию второго провода. .Бортовая сеть постоянного тока, номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронный регулятор напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номинал предохранителя и цепи, которые они защищают, указаны в таблице. До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем №15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припоя проводов взамен перегоревших токоведущих дорожек.

С 1998 года вместо блока 17.3722, монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями установлены на части автомобилей. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят. Если старый блок заменяется новым, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема X11. .

Для коммутации главных цепей автомобиля используется комбинированный выключатель (замок) зажигания, который состоит из контактной части и механического противоугонного устройства. Стержень блокировки противоугонного устройства выдвигается, когда ключ находится в положении «Стоянка» и вынимается из замка. После этого поверните рулевое колесо так, чтобы шток вошел в паз на рулевом валу, заблокировав его. Запорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл. ».Замок зажигания также снабжен механической блокировкой от ошибочного запуска стартера при работающем двигателе. Чтобы снова включить стартер, поверните ключ из положения «Зажигание» в положение «Выкл.» И только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, сигнализации, прикуривателя, лампы, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгута системы зажигания нет, хотя его соединительная колодка сохранилась).Реле и предохранители системы впрыска расположены рядом с контроллером, под полкой магазина приборной панели.

Электросхемы автомобиля приведены в Приложениях.

При ремонте электросистемы отсоединить вывод «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к перегоранию дорожек на печатной плате и, возможно, возгоранию.

Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;

К7 — реле включения обогрева заднего стекла; К8 — реле включения дальности
ему фар;
К9 — реле включения ближнего света фар;
F1 — F16 — предохранители;
б — монтажный блок 17.3722;
c — монтажный блок 2114-3722010-60.

Цепи с предохранителями

№ предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 А)
F7 (30 А)
Очиститель фар (в работе).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя лобового стекла.
Электродвигатель очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны омывания лобового и задних стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Фонарь вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (лампы заднего хода).
Мотор-редуктор и реле включения стеклоочистителя.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Светильник табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле стеклоподъемника
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Лампа подкапотного пространства.
Лампы приборного освещения.
Контрольная лампа наружного освещения.
Плата освещения рычагов обогревателя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и сигнальное реле-прерыватель (в аварийном режиме).
Контрольная лампа аварийной сигнализации
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Цифры с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Как проверить модуль зажигания. Модуль зажигания ВАЗ, ремонт и замена своими руками катушка зажигания на ВАЗ 2115

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания необходима искра. Последняя образуется как раз из-за работы системы зажигания. Ее конструкция машины отличается, она имеет некоторые отличия, но основной принцип ее работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток и передавать его на свечу. Всего на автомобилях используются модули двух типов — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция данной детали предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Те же аналоги имеют несколько иной дизайн, в который входят:

• Core.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотки.

В отличие от однолинейных, такие катушки проще собрать за счет особой (блочной) конструкции, имеющей общий корпус.Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

ВАЗ-2114 — неисправность

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях может говорить катушка при настройке скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу.И в-третьих, о нештатной работе сигнализирует неработающие 1-4 или 2-3 цилиндра.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ, а потому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент размещен на открытом пространстве.

Самый простой способ обнаружить это — найти, что один их конец тянется к свечам, а второй идет к самому модулю зажигания.

Как разложить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности. Для начала вытаскиваем минус, после чего снимаем электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления.Затем сравните результаты с таблицами стандартов, приведенными в инструкции по эксплуатации. Если полученные данные существенно отличаются от таблиц в меньшую сторону, значит, в машине возникла цепь, а катушка вышла из строя.

После установки беспроводной связи проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По замерам делаем выводы, и если неисправность скрылась в катушке, значит, модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. Во время выполнения работ по снятию и установке модуля зажигания нам потребуются два на 13 и 17 миллиметров, а также один ключ на крышу на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Деталь процесса снятия

Итак, как проходит замена модуля зажигания ВАЗ 2114-го «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она еще не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Сделать это можно, повернув крышку масляного отсека. Стоит отметить, что эту операцию применяют только владельцы вазонов с двигателем 1,6 л.Литровая «Самара» с подобной накладкой двигателя не комплектуется.

На следующем этапе Выньте из модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, клаксоном на 17 откручиваете последнее крепление модуля. Затем эта деталь незаметно извлекается из заготовки снаружи. Сам модуль освобождается от держателя при помощи шестигранника 5 миллиметров.

Установка

Перед установкой нового элемента В автомобиле следует заранее подключить высоковольтные провода согласно схеме модуля.Также необходимо обратить внимание на качество крепежа — на торцах в местах соединений тщательно убираются лишние окисления и загрязнения.

Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить. Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке не удастся обеспечить работоспособность деталей этой системы.

Модуль зажигания — представляет собой сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи на зажигание.

Обвязочная деталь между модулем зажигания и свечами есть.Стоит отметить, что многие автовладельцы модуль зажигания еще называют катушкой зажигания, что не совсем правильно. Катушка является частью модуля зажигания, но в данном случае это не имеет значения.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. Управляет работой модуля, подавая постоянный ток на его обмотки.
2. Согласно Закону об индукции, высокое напряжение генерируется и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2–3 или 1–4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в зоне субуправления. Самый простой способ его найти — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 Цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка типична, когда модуль стоит перед вами.Если вы хотите установить высоковольтные провода на уже установленный на автомате автомат, то распиновка немного другая, т.к. модуль установлен под углом (ромб):

• 1 цилиндр — центральный нижний вывод;
• 2 цилиндр — выход левый;
• 3 цилиндра — выход верхний;
• 4 Цилиндр — вывод правильный. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль (катушку) зажигания?

Чтобы проверить модуль, вам необходимо измерить сопротивление между выходами (цилиндром 1 и 4; и между цилиндром 2 и 3). Сопротивление на омметре должно быть около 5,4 кОм. Более подробное описание тестового действия читайте в статье:

Модуль зажигания (MD) играет решающую роль в работе автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание от этого блока осуществляется от шины с напряжением 12 вольт.Модуль состоит из компактного пластикового корпуса, 2-х электронных блоков управления и высоковольтных трансформаторов. MH имеет четыре специальных разъема для подключения проводов. Симптомы неисправности блока зажигания связаны с выходом из строя тросовых кабелей и свечей зажигания, на что следует обратить максимальное внимание диагностическим процедурам. К основным признакам поломки Минздрава можно отнести: нестабильный холостой ход, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, выход из строя пары цилиндров (1 и 4), (2 и 3).Далее подробно рассмотрим на примере модуля зажигания ВАЗ-2114 (проверка, снятие, замена).

Проверить модуль

Перед тем, как приступить к прямой проверке, нам необходимо протестировать монтажную колодку, которая подключается непосредственно к модулю. Для проверки тестером отсоедините колодку с проводами, подключите один щуп тестера к контакту колодки «А», а вторую вилку — к массе двигателя. Затем необходимо включить зажигание, в результате чего появляется импульс напряжения, около 12 В.должно быть на тестере.

При отсутствии тока проверьте исправность предохранителя модуля зажигания. После выполнения этих операций нужно проверить контакты на разрыв цепи. Берем контрольную лампу (представляет собой лампочку на 12 В с двух включений), проверяем контакты «А» и «В». Для этого включите стартер и следите за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения говорит о наличии обрыва цепи.Повторите процедуру с контактом «Б». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их подробнее.

Установка рабочего стола из другого автомобиля

Этот способ самый простой при наличии дополнительного модуля. В целях экономии его можно на время наскучить от друга из другой машины, в этом случае нужно убедиться в его работоспособности. Опытные автомобилисты, которые много времени проводят в дороге, чаще всего пользуются именно этим методом.Так как выход из строя модуля зажигания в бытовых машинах — самая частая проблема. Тут есть важное правило: если вы решили использовать «донора», орган должен быть с идентичным транспортом, иначе можно только усугубить ситуацию, не решив проблемы.

Механический метод проверки MW

Для проверки этого метода необходимо включить блок питания. После этого сдвиньте колодку проводки и сам модуль, по нему можно слегка постучать.Если в момент воздействия на рану сегменты двигателя работают нестабильно, возникают рывки или перебои, значит, контакты нарушены. Это одна из самых простых поломок, устранить которую можно за несколько минут.

Диагностика с помощью специального измерительного прибора

Для проверки МН необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в модульном режиме, подключите контакты попарно к высоковольтным выходам блока 1 и 4, затем 2 и 3.Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации. транспортное средство. Различия или отклонения в полученных показателях говорят о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — простая процедура, которую под силу любому автомобилисту без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить удар электрическим током, необходимо строго соблюдать последовательность, указанную в приведенной ниже инструкции.Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

• Отключите систему, для этого отсоедините отрицательную клемму от аккумулятора.
• Снимите колодку проводов, отключите ее от модуля зажигания.
• Теперь нужно отсоединить провода от провода.
• Следующим шагом будет отсоединение крепления от двигателя.
• Наконец, вытащите модуль зажигания и открутите его держатель.

При установке нового модуля зажигания необходимо использовать подсказки, которые прилагаются к детали, а также могут быть указаны на упаковке детали. Клеммы проводки должны иметь соответствующие номера, обозначающие номера цилиндров. Более подробные инструкции Установка нового блока зажигания показана ниже.

В этом разделе мы подробно напишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Обязательный блок, создающий импульс для запуска силового агрегата, под капотом к нему идут провода от свечей.Перед началом работы отключите минусовую клемму от АКБ.

• Снимите блок проводов и отсоедините высоковольтные кабели.
• Выкрутите болты крепления модуля к двигателю, теперь модуль можно снимать.

Установка нового модуля выполняется следующим образом: Подключаем провода. Чтобы не перепутать подключения, воспользуйтесь схемой, размещенной на корпусе устройства. На проводах также указаны номера цилиндров. Все достаточно просто, перепутать их последовательность практически невозможно.

Наконец, нужно проверить систему. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неисправности не устранены, значит, в процессе установки была допущена ошибка, либо был выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Это происходит при покупке деталей «с рук» у непроверенных продавцов.

Для зажигания топливовоздушной смеси сгорания как карбюраторного, так и инжекторного двигателей требуется высоковольтная катушка зажигания ВАЗ.Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания. Они ушли в прошлое, или как их еще называли «Лица». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль представляет собой усовершенствованную систему запуска двигателя. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение создавалось за счет размыкания контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы с блока управления.

Блок управления собирает сигналы от датчиков двигателя, генерирует управляющий импульс и отправляет его в модуль зажигания. В нем от напряжения бортовой сети формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливно-воздушной смеси.

Модуль устройства

Две катушки, основная задача которых — высокое напряжение. Помогает им в этом двухканальный электронный переключатель. Все эти детали закрытые, для изготовления которых используется прочный пластик.В корпусе имеется низковольтный разъем для подключения напряжения питания и импульсов управления подачей. Также есть выводы для подключения, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из рисунка, он состоит из:

1. Аккумулятор;
2. Замок зажигания;
3. Реле, включая зажигание;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов от датчика;
6. Электронный переключатель;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме Показаны предохранители силовых цепей электронного блока. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания и у одной, и у второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.Они намотаны на две обмотки. Один из них низковольтный, а второй выдает высоковольтное напряжение для воспламенения рабочей смеси.

Катушки зажигания выполнены таким образом, что низковольтная обмотка подключена к силовому напряжению, а второй конец этих обмоток подключен к транзисторному генератору. Каждая катушка работает «на своем» транзисторе. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает по две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй — на 2 и 3.

Расположение проводов на модуле зажигания находится таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, выход D запитывается от бортовой сети машины. Вывод, обозначенный буквой C, связан с массой автомобиля.

Где искать этот модуль

Слабо полагают, что водитель, которого берут для проверки или ремонта этого инструмента, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, отпустить хотя бы один высоковольтный провод и продеть рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

На фото его расположение становится более ясным.

Есть такие признаки неисправностей.

На вопрос о том, какие приметы модуля зажигания ВАЗ 2114, любой водитель недолго думая ответит, что искры на свечах нет. Частично это так, но есть еще несколько возможных причин выхода из строя этого устройства.Вы можете наблюдать такие:

• Пропала динамика при разгоне, были сбои в работе мотора при резком нажатии на педаль газа на установленную скорость;
• Стало заметно снижение мощности двигателя, водители в таких случаях говорят, мотор не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания проверку нужно начинать с неработающих свечей, затем проверке модуля подлежит последняя очередь.

Как проверить систему на работоспособность

Проверю в любом случае начинать со свечей. Для этого им нужно выйти из гнезд. Это тоже легко сделать. С них снимают наконечники высоковольтных проводов и ключом для поворота свечей снимают их с мест.

Далее их осмотр, чистка и проверка. У них должен быть рабочий коричневый цвет, при отсутствии копоти и нагара. Если их наличие наблюдается, то может существовать износ поршней и колец.В любом случае проверьте и при необходимости обнажите зазор между электродами. После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия компании «Cleells» удается изготавливать собственными силами из пьезошигали. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом есть машина с исправной системой запуска. Даст возможность поставить точную диагностику свечам. Если они хорошие, поиск продолжается.

Во многих публикациях рекомендуется проверять наличие высокого напряжения на выходах прибора. Сделать это в условиях гаража проблематично из-за отсутствия специального измерителя. Здесь применяется обычный тестер, который не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому мы рассмотрим другие методы.Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

1. Самым простым способом будет замена блока в исправном устройстве. Это не всегда возможно, так как не все водители берут с собой это устройство с запасом;
2. Также советуют проверять его повторно, чтобы двигать устройство во время работы двигателя. Если изменения заметны, они указывают на плохой контакт внутри инструмента. Иногда это исправляется;
3. Проверить режим тестера или мультиметра.Сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Оно должно быть одинаковым для обеих обмоток и составляет примерно 5,4 кОм.

Система профилактики

У всех высоконадежных электронных устройств поломки случаются. Иногда их можно избежать, если проводить хотя бы иногда проверку и обслуживание элементов этой системы:

• Не допускайте путаницы с высоковольтными проводами, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверить зазор между электродами свечей, так как слишком большой разрядник также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее. Это касается тех случаев, когда движение или подъем меняют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в систему.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона, и ваша «внутренность» откроется вашему взору. Выложите замученные или «плохие» контакты и прочтите их.

Проводники в алюминиевом блоке, поэтому для их пайки понадобится специальный припой.

После этого накройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова открыть его и залить изнутри силиконом.

Если результат отрицательный, блок необходимо заменить.Правда, хозяева, имеющие большой любительский стаж, продолжают «копать» и дальше. Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новый прибор. Большинству механиков рекомендуется остановиться на инструменте «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но приближается к 2000 руб.Замена модуля зажигания может производиться самостоятельно, особенности не соблюдаются, специальные приспособления не нужны. Готовимся к работе:

1. Блок зажигания под замену;
2. Ключ на «13»;
3. Тряпка.

Работы легко выполнить как в гараже, так и на ровном участке. Порядок ведения работ:

1. Открыть моторный отсек капота и отсоединить клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
2. После этого выньте высоковольтные провода из мест установки. Нужно запомнить, где какой провод стоял. Если сомневаетесь в своих силах, сделайте бирки. Поменять провода поменять нельзя. Может быть новая запчасть Destroy.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», на котором переворачиваются три гайки крепления устройства к мотору.
4. При снятии гаек устройство снимается с двигателя.

Теперь дайте автомобилю протереть место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его. Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на место. Если все-таки возникли трудности, то присмотритесь к блоку. На нем указаны номера высоковольтных проводов.

Номера порядок проводов проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номера проводов.Если такое устройство приобретено, будьте внимательны при его установке.

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранних моделях автомобилей ВАЗ. Суть работы этого устройства сводится к тому, что оно вырабатывает электрический ток высокого напряжения, который в дальнейшем передается на свечи зажигания автомобиля.

Принцип работы модуля зажигания

Как уже упоминалось ранее, основная задача модуля зажигания заключается в том, что он формирует высокий уровень напряжения, который впоследствии передается на свечи зажигания.Генерируемый ток проходит процедуру сжатия, в результате чего на одну из искровых систем подается рабочая искра, а на вторую «холостой ход». Вернее в формулировке, рабочая искра подается на первую и четвертую свечи системы зажигания автомобиля, а «Хозяин» — на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения искра появляется в нужные часы и на желаемом цилиндре, что обеспечивает стабильность системы.

Видео. ВАЗ 2115 Проверка модуля зажигания

Питается от ВАЗ 2115, модуль зажигания питается напрямую от бортовой электросети автомобиля. Напряжение, которое подается на модуль зажигания, составляет двенадцать вольт. При этом следует знать, что минусовой провод модуля зажигания крепится непосредственно к кузову автомобиля.

ВАЗ 2115 Конструкция модуля зажигания

Модуль зажигания автомобиля состоит из корпуса, выполненного из пластика, блоков блоков электронного управления, пар трансформаторов тока высокого напряжения, а также четырех выводов для ВВ типа проводов.Габариты модуля зажигания ВАЗ 2115: сто десять сто семнадцать до семидесяти. Вес модуля зажигания — один килограмм триста двадцать граммов.

Монтажный блок. Распиновка монтажных колодок для автомобилей ВАЗ Предохранитель на ножку ВАЗ 2109

Здравствуйте, сегодня мы покажем вам, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них означает. Часто на машине выходит из строя какая-то электрика, не работают дворники, фары, габариты и т. Д. Первый шаг в такой ситуации — проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла

Нажав на 2 защелки снимаем крышку с блока предохранителей

Теперь меняем необходимый предохранитель, для этого в монтажном блоке должны быть специальные плоскогубцы, если их нет, то используйте плоскогубцы или плоскую отвертку

Вот таблица обозначений предохранителей и реле:

»

Предохранитель №	Цепи защищенные
1 (8 А) F9 (7.5 А)	Фара противотуманная правая
2 (8 А) F8 (7,5 А)	Фара противотуманная левая
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в эксплуатации). Реле стеклоочистителя фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Очиститель мотор-редуктора заднего стекла… Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и задних стекол … Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Регулировка ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота.Задние фонари (лампочки заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости … Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза … Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы).Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Лампа моторного отсека. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата освещения рычагов подогревателя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 А) F11 (7,5 А)	Фара правая (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель «
13 (8 А) F15 (7,5 А)	Фара правая (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Фара левая (ближний свет)
16 (8 А) F12 (7,5 А)	Фара правая (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
KZ — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
KB — реле включения звуковых сигналов;
K7 — реле включения обогрева заднего стекла;
K8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;

Предохранитель задней противотуманной фары находится под панелью приборов со стороны водителя

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на ней изображена принципиальная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к топливному насосу и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, находится на крышке с внутренней стороны … Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля … С ее помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики электрооборудования. контурный контакт.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут замкнуты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая нанесена на крышку монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель более низкого номинала, то при малейшем превышении его номинала он просто перегорит. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снимите отрицательную клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снимаем крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет и новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

• если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух внутрь салона;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
№
• , в случае выхода из строя топливного насоса, «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Плавкие вставки — это коммутационный блок, защищающий электрооборудование автомобиля от коротких замыканий.Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии станка и проводов, питающих их. Блок предохранителей ВАЗ 2109 старой модели и новой установлен в моторном отсеке, что упрощает поиск и замену перегоревшей плавкой вставки.

[Скрыть]

Где находится блок питания и его схема подключения

Монтажный блок с предохранителями и реле находится под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения.За весь период производства девяток было сконструировано три типа таких устройств. Между собой они различались количеством и расположением плавких вставок и реле.

Расположение монтажного блока в ВАЗ 2109

Старый образец

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили выпуска до 1998 года. Монтажный блок имел 11 электромагнитных реле, 16 предохранителей. и был отмечен 17.3722.

На фото — старый блок предохранителей

Блок предохранителей представляет собой пластиковый корпус, прикрытый прозрачной крышкой.Он содержит символы, указывающие назначение реле, номинал предохранителя, место его установки и электрические цепи, которые он защищает. Это позволяет легко узнать, где можно разместить то или иное защитное устройство.

Все компоненты агрегата размещены на двух печатных платах, установленных и соединенных между собой на двух этажах. Такая конструктивная особенность сборки значительно усложняла ее ремонт, так как панель с печатной платой по разным причинам часто выходила из строя.Старый блок обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Позже этот элемент был модернизирован, спроектированы и изготовлены новые блочные предохранители ВАЗ 2109.

№ предохранителя / сила тока	Защищенные цепи
F1	Запасной
F2	Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота
F3	Освещение салона, задние стоп-сигналы
F4	Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла
F5	Клаксон
F6	Запасной
F7	Плафон освещения бардачка, контрольная лампа реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки
F8	Запасной
F9	Запасной
F10	Фара левая
F11	Подвесная фара правая
F12	Фара ближнего света правая
F13	Фара ближнего света левая
F14	Фара дальнего света, левая, контрольная лампа включения дальнего света
F15	Фара дальнего света правая
F16	Вольтметр, индикатор резерва топлива, индикатор уровня топлива, индикатор температуры охлаждающей жидкости, сигнальные лампы стояночного тормоза, давление масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийной сигнализации, указатели поворота

Также будет полезно узнать расшифровку реле.

Номер	Назначение
1	Отвечает за исправность элементов очистки фар.
2	Это реле определяет работоспособность омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы указателя поворота, а также световой сигнализации.
4	Защищает электродвигатель стеклоочистителя от поломки.
5	С помощью этих перемычек можно определить, исправна лампа или нет.
6	Этот компонент защищает заднее стекло с подогревом от перенапряжения.
7	Фары дальнего света.
8	Фары ближнего света.
9	Без этого устройства вентилятор охлаждения двигателя работать не будет. Если это устройство выйдет из строя, мотор может перегреться.
10	Отвечает за работу клаксона.

Новый образец

Девятки ВАЗа и их модификации постоянно модернизировались. В полной мере это касается элементов электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличаются от старого блока. При внимательном рассмотрении нового блока заметны изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним.Новый блок предохранителей ВАЗ 2109 оказался надежным и практичным в эксплуатации и обслуживании.

На фото — новый блок предохранителей ВАЗ 2109

Изменилось место установки предохранителей и их конструкция. Они стали острыми, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась всего одна печатная плата, которая стала удобнее в обслуживании. Новый блок получил маркировку 2114-3722010-60. Эти блоки питания также были модернизированы.В первом исполнении нового БП реле К1 включало очистители фар, во втором исполнении реле К1 подключает вентилятор. Такие блоки предназначались для девяток с электронной педалью газа.

Номер предохранителя / сила тока	Защищенные цепи
F1 (8A)	Запасной
F2 (8A)	Запасной
F3 (8A)	Запасной
F4 (16A)	Цепь выключателя электродвигателя и печки, реле вентилятора радиатора
F5 (3A)	Стояночный тормоз и выключатель гидравлического привода тормозной системы, сигнальная лампа тормоза, датчик температуры, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, задний ход оптика, указатели поворота и сигнальные лампы для поворотников, выключатель и прерыватель поворотников, выключатель аварийного освещения
F6 (8A)	Выключатель внутреннего освещения и стоп-сигнала
F7 (8A)	Переключатель ламп и подсветки приборной панели, лампа освещения перчаточного ящика, лампа подсветки ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона
F8 (16A)	Электродвигатель вентилятора радиатора, звуковой сигнал
F9 (8A)	Фонарь для левого габарита, фонарь для левого заднего габарита
F10 (8A)	Лампа правого габаритного огня, лампа заднего правого габаритного огня, контрольный свет и выключатель противотуманных фар
F11 (8A)	Лампы указателя поворота, выключатель и выключатель указателей поворота, контрольная лампа в аварийном режиме
F12 (16A)	Переносной патрон лампы, прикуриватель
F13 (8A)	Дальний свет, правая фара
F14 (8A)	Дальний свет (левая фара), контрольная лампа дальней оптики
F15 (8A)	Ближний свет, правая фара
F16 (8A)	Левая фара ближний свет

Реле значений на блоках новой конструкции.

Номер	За что отвечает
K1	Без этого компонента работа двигателя омывателя заднего стекла невозможна.
К2	Отвечает за работу указателей поворота, а также за световую сигнализацию.
К3	Отвечает за работу двигателя стеклоочистителя.
K4	Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5	Этот компонент обеспечивает работу фар дальнего света.
K6	Эта деталь обеспечивает работу омывателя фар.
K7	Это реле защищает от выхода из строя электродвигатель электрического стеклоподъемника. Конечно, это действительно так, если в вашем автомобиле установлены электрические стеклоподъемники.
K8	Клаксон.
K9	Охлаждающий вентилятор защищает от перенапряжения.
К10	Обеспечивает работу устройства обогрева заднего стекла.
K11	Лампы ближнего света.

Форсунка

Выбор блока предохранителей не зависит от используемой системы питания; ориентироваться следует на год выпуска автомобиля.

На девятках с инжектором, помимо штатного блока питания с маркировкой 2114-3722010-60, установлен еще один вспомогательный.Вы можете найти его под приборной панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен новой конструкции.

Схема расположения реле на впрыск ВАЗ 2109

БП имеет три предохранителя и три электромагнитных реле.

Как снять и заменить блок

Такая операция может понадобиться, если необходимо отремонтировать блок питания или заменить его на новый. Это под силу даже начинающему водителю. Требуется гаечный ключ на 10 (лучше всего торцевой или торцевой).Перед снятием БП откройте капот подкапотного пространства автомобиля.

Порядок снятия БП:

1. Отсоединить клеммы от АКБ … Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
2. Для удобства работы снимаем защитную пластиковую верхнюю крышку блока питания.
3. Блок крепится к корпусу двумя винтами (выворачиваются гаечным ключом).
4. Отсоединить разъемы с проводами.Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу … Сначала снимаем резиновую защитную крышку, а затем раскачиваем разъем из стороны в сторону.
5. Остальные разъемы расположены в нижней части БП. Чтобы добраться до них, снимите два крайних реле, покрашенных в черный цвет. После этого поднимается корпус БП и отсоединяются остальные разъемы.

Блок вынимается из моторного отсека для ремонта или замены.Повторная установка осуществляется в обратной последовательности. При этом особое внимание уделяется резиновой прокладке между блоком питания и кузовом автомобиля. Он должен быть целым, без трещин и разрывов, иначе его заменит на новый. Прокладка нужна для защиты блока питания от попадания влаги, которая может спровоцировать короткое замыкание в электросхеме автомобиля.

Смотрите видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

При выходе из строя какого-либо элемента электрооборудования автомобиля в первую очередь проверяют исправность предохранителя- ссылка или электромагнитное реле.Для этого снимаем защитную крышку БП. Он легко снимается после освобождения двух защелок по бокам устройства. На обратной стороне крышки вы можете найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют заменять неисправные детали при отключенном аккумуляторе.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства.Перед установкой новой плавкой вставки проверьте цепи на короткое замыкание. Если не удалить, все предохранители перегорят.

Процедура проверки исправности предохранителей следующая:

1. Выньте перегоревшую плавкую вставку.
2. Измерительный прибор помещен в положение измерения сопротивления.
3. Щупы устройства прикладываются к ножкам предохранителей и проводятся измерения.
4. Сопротивление неповрежденной детали должно быть близким к нулю.
5. Если счетчик показывает бесконечность, элемент неисправен.

Конструкция предохранителей старого блока и новой модели отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен предохранителями цилиндрической формы. Убрать их можно пальцами, но лучше делать это щипцами, чтобы не обжечься. Пинцет уже входит в комплект блоков нового дизайна.

Цилиндрические предохранители старых блоков устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому их полезно очистить.Для этих целей подойдет школьный ластик, медицинский спирт, одеколон или растворитель. Не используйте наждачную бумагу. Желательно подтянуть зажимы, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

Пинцет предохранительный Замена предохранителя

В блоке питания новой конструкции установлены ножевые плавкие вставки. Они имеют на корпусе цифровое обозначение номинального тока, а также цветовую окраску, что упрощает поиск и замену неисправного устройства.Для замены возьмитесь пинцетом за неисправное устройство и покачивайте его из стороны в сторону, потянув предохранитель вверх. После нескольких попыток это можно будет сделать.

Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке. В этой ситуации, скорее всего, выходит из строя шайба из олова — она ​​просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт прикуривателя падает напряжение.Чтобы исправить это, вам нужно будет удалить изношенную деталь. Здесь главное действовать предельно осторожно, чтобы не испортить фарфоровую основу — она ​​довольно хрупкая. Без этой стиральной машины прикуриватель будет нормально работать.

Для восстановления работоспособности иногда также необходимо удалить полупроводниковую пластину. Здесь вам нужно будет действовать в следующем порядке:

• перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет собрать все без ошибок с первого раза;
• откручивается гайка крепления розетки на панели;
• внутри пластина из слюды — ее нужно вытащить;
• , то соединитель собирается полностью, но без вышеупомянутой части.

К тому же довольно часто потеря контакта происходит из-за банального окисления клемм или обрыва соединения. По этой причине при ремонте всегда уделяется внимание очистке всех разъемов и разъемов. Удалите оксиды обычной студенческой резинкой.

Обрыв выявлен осмотром. Чтобы не запутаться, тестируемый провод лучше чем-нибудь пометить. Проще будет проверить мультиметром, выставленным на Ом. В общем, их не так уж и много, да и тест проводится довольно быстро.Все поврежденные вены необходимо заменить новыми.

Работая с электросистемой автомобиля, всегда следует соблюдать меры безопасности. Не думайте, что 12 вольт совершенно безвредны — как известно убивает не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что вполне достаточно обычному человеку для серьезной травмы.

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными узлами автомобиля, выполняющими функцию второго провода. .Бортовая сеть — постоянного тока, номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным. регулятор напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), пуска двигателя, схема «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номинал предохранителя и цепи, которые они защищают, указаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припоя проводов взамен перегоревших токоведущих дорожек.

С 1998 года вместо блока 17.3722, монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями установлены на части автомобилей. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят. Если старый блок заменяется новым, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема X11. .

Для коммутации главных цепей автомобиля используется комбинированный выключатель (замок) зажигания, который состоит из контактной части и механического противоугонного устройства. Стержень блокировки противоугонного устройства выдвигается, когда ключ находится в положении «Стоянка» и вынимается из замка. После этого следует повернуть колесо так, чтобы шток вошел в паз рулевого вала. Запорный стержень утоплен (освобождает вал) при повороте ключа из положения «Парковка» в положение «Выкл.». Замок зажигания также снабжен механической блокировкой от ошибочного запуска стартера при работающем двигателе.Чтобы снова включить стартер, поверните ключ из положения «Зажигание» в положение «Выкл.» И только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, сигнализации, прикуривателя, лампы, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгута системы зажигания нет, хотя его соединительная колодка сохранилась). Реле и предохранители системы впрыска расположены рядом с контроллером, под полкой магазина приборной панели.

Электросхемы автомобиля приведены в Приложениях.

При ремонте электросистемы отсоединить вывод «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к перегоранию дорожек на печатной плате и, возможно, возгоранию.

Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;

К7 — реле включения обогрева заднего стекла; К8 — реле включения дальности
ему фар;
К9 — реле включения ближнего света фар;
F1 — F16 — предохранители;
б — монтажный блок 17.3722;
c — монтажный блок 2114-3722010-60.

Цепи с предохранителями

№ предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 А)
F7 (30 А)
Очиститель фар (в работе).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя лобового стекла.
Электродвигатель очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны омывания лобового и задних стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Фонарь вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (лампы заднего хода).
Мотор-редуктор и реле включения стеклоочистителя.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле стеклоподъемника
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Лампа подкапотного пространства.
Лампы приборного освещения.
Контрольная лампа наружного освещения.
Плата освещения рычагов обогревателя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и сигнальное реле-прерыватель (в аварийном режиме).
Контрольная лампа аварийной сигнализации
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Цифры с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

---

Монтажный блок. Распиновка монтажных колодок для автомобилей ВАЗ Все реле ваз 2109 карбюратор

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки … Основная задача блока питания — не допустить поломки электрооборудования, установленного в автомобиле.

Блок крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет.Блоки питания будут отличаться только годом выпуска автомобиля. То есть блоки крепления форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый агрегат находится под капотом напротив водительского сиденья, фактически под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпускавшихся после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.

BP 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

• Монтажный блок элементов имеет разную маркировку.
• Номинал предохранителей другой.
• В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная	Сила тока	Номер предохранителя
Запасной	10A	F1
Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота	10A	F2
Освещение салона, стоп-сигналы задние	10A	F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла	20A	F4
Клаксон	20A	F5
Запасной	30A	F6
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки	30A	F7
Запасной	7.5A	F8
Запасной	7.5A	F9
Фара левая	7.5A	F10
Забортная фара правая	7.5A	F11
Фара ближнего света правая	7.5A	F12
Фара ближнего света левая	7.5A	F13
Фара дальнего света левая, контрольная лампа включения дальнего света	7.5A	F14
Фара дальнего света правая	7.5A	F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давления масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле-прерыватель аварийки, указатели поворота	15A	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Цепь защищенная	Номинальный ток	Номер предохранителя
Запасной	8A	1
Запасной	8A	2
Запасной	8A	3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора	16A	4
Стояночный тормоз и выключатель гидравлического привода тормозной системы, сигнальная лампа тормоза, датчик и контрольная лампа аварийного давления масла, датчик температуры, датчик температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, реверс фонари, оптика заднего хода, контрольные и контрольные лампы указателей поворота, выключатель и прерыватель указателей поворота, выключатель аварийного освещения	3A	5
Выключатель внутреннего освещения и стоп-сигналов	8A	6
Переключатель ламп и подсветки приборной панели, лампа освещения перчаточного ящика, лампа освещения ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона	8A	7
Электродвигатель вентилятора радиатора, звуковой сигнал	16A	8
Фонарь левого габарита, фонарь левого заднего габарита	8A	9
Лампа правого габаритного света, лампа заднего правого габаритного огня, контрольный свет и выключатель противотуманных фар	8A	10
Лампы указателей поворота, выключатель прерывателя и указателя поворота, контрольная лампа в аварийном режиме	8A	11
Переносной патрон, прикуриватель	16A	12
Дальний свет (правая фара)	8A	13
Дальний свет (левая фара), контрольная лампа дальней оптики	8A	14
Ближний свет (правая фара)	8A	15
Ближний свет (левая фара)	8A	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.

Как узнать, перегорел ли предохранитель

Неисправность предохранителя можно определить по расплавленной нити накала — плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (подробно)

Заказ на работы:

В монтажный блок электрики ваз 2109 схемы входят все реле и предохранители, отвечающие за питание узлов.

Он соединяет линии электропередач и здесь монтируются все элементы цепей распределения тока. Блок представляет собой разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгута проводов.

Следует учитывать, что ЭБУ для инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа схемы подключения двигателя проводка ВАЗ 2109 собирается в различных вариантах исполнения.

Итак, на моделях карбюраторов блочная компоновка представлена ​​в модификации типа 17.3722. Содержит круглые предохранители, которые часто выходят из строя и нуждаются в замене.

В моделях с инжекторным двигателем применено новое оборудование для блока проводов ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции ножа, плоская поверхность создает большую площадь контакта, и они более надежны.

Новый блок можно найти в каталоге под маркировкой 2114-3722010-60.

Отличие схемы подключения ВАЗ 2109 этих двух блоков:

• в соединении вентилятора охлаждения радиатора;
• маркировка разъемов реле и предохранителей;
• отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что существует разница в маркировке компонентов, составляющих схему подключения узлов, нужно точно знать, какая схема подключения ВАЗ 2109 используется на оборудовании.

• года выпуска ВАЗ 2109;
Тип двигателя
• ;
Тип
• приборной панели;
• вариант конфигурации.

Зная эти исходные данные, вы сможете найти фото автодрома на сайте автомобилистов. Также там можно работать с интерактивной схемой, которая выделяет именно желаемый участок разводки.

На этих схемах показана маркировка узлов для каждого типа блока. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемых к ним спецификациях. Все предохранители обозначены на корпусе агрегата. По схеме определяется зона ответственности каждого продукта. Схема подключения автомобиля ВАЗ 2109, в монтажный блок которого входят вилки для подключения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество цветных проводов не составит труда устранить своими руками. Провода имеют четкую направленность цвета:

• желтый — габариты;
• красный — стоп-сигнал;
• синий — реверс;
• оранжево-черный — противотуманный.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Схема подключения монтажного блока является основным компонентом, обеспечивающим работоспособность автомобиля. Если у вас нет необходимых навыков, лучше доверить работу по настройке блока специалистам. Стоимость ремонта не будет соизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится своими силами, поможет инструкция по ремонту, которую можно найти на видео в программах обучения мастеров.

Разборка блока

Чтобы снять и убрать агрегат с места установки, необходимо понимать, что это энергетический комплексный агрегат. Поэтому при отключении электропроводки необходимо разметить разъемы для последующего сбора.

Открыв капот, на левой стороне под краем лобового стекла находим блок, который фиксируется пластиковыми зажимами. Их нужно забрать, а коробку освободить. Сверху он прикрыт резиновым чехлом, который отодвигается в сторону.Сдвинув крышку отсоедините колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько позволят протянутые к нему провода. При отсоединении проводов пометьте разъемы, чтобы впоследствии было легче провести обратную операцию по установке.

Установите снятый блок на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем отвертку в прорезь и делаем разъем корпуса.Вся схема будет перед вашими глазами. Изучите, сравните с указанными в инструкции и найдите место неисправности. Помощь специалиста часто требуется на этапе устранения неполадок.

Находят:

• нарушение платежа;
• неисправен предохранитель;
• вышло из строя реле.

После замены детали, устранения повреждения агрегат собирают и устанавливают на место в обратном порядке. Независимо от типа используемой в автомобиле электросхемы агрегаты устанавливаются одинаково.

Типичные неисправности агрегата

Отказ часто происходит из-за перегоревшего предохранителя. Найти его несложно. Вам потребуется заменить его на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину, которая привела к срабатыванию защиты. Если не устранить проблему, могут возникнуть серьезные повреждения.

Если проблема возникла в плате, то это может быть связано с окислением металла в цепи. Если контакты окислились, их можно почистить.В этом случае предохранители и реле следует убрать с мест установки. Работы по очистке токоподводов нужно проводить аккуратно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.

Как работать с электросхемой

Используя исходные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, который устанавливается на конкретный тип автомобиля.В этом случае обычно предусмотрены две схемы. Общий вид всего блока дает возможность оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока. Требуется для детального изучения и устранения неполадок. При этом на сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача блока питания — предотвращение поломок электрооборудования, установленного в машине.

Схема

Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветви — произведенные до 1998 года и выпущенные после 1998 года.

Старые автомобили оснащены блоками предохранителей с маркировкой 17.3722. Этот блок питания состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, выпуск которых начался в 1998 году, здесь блок питания имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива — карбюраторной или инжекторной — вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.

Нужный монтажный блок тоже находится везде одинаково — в моторном отсеке напротив водительского сиденья почти под самим лобовым стеклом.

Отличия

Есть ли отличия между старой и новой версиями БП? Конечно. Они следующие:

• Детали монтажного блока имеют разную маркировку;
• Номинал предохранителя другой;
• Новый блок питания не имеет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

Блок питания старого образца

Прежде всего, рассмотрим блоки питания старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109.Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворота, выключатель аварийной сигнализации (в аварийном режиме), лампа аварийной сигнализации
		Задний стоп-сигнал, освещение салона
		Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель звукового сигнала
		Резервный предохранитель
		Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения вентилятора электрического радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, свет бардачка
		Резервный предохранитель
		Резервный предохранитель
		Фонарь левый габаритный
		Фонарь правый габаритный
		Фара ближнего света правая
		Фара ближнего света левая
		Левая фара дальнего света, контрольная лампа дальнего света
		Фара дальнего света правая
		Указатели поворота и реле-прерыватель аварийных огней (в режиме индикации указателей поворота), контрольная лампа указателей поворота, фонарей заднего хода, мотор-редуктор и реле включения дворников, блок управления лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Кроме обозначений предохранителей, вам будет не лишним узнать какое реле в монтажной колодке за какие функции отвечает.

Номер реле	Функции
	Производительность чистящих элементов передней оптики
	Работоспособность мотора омывателя заднего стекла
	Защита от поломки указателя поворота и световой сигнализации
	Защита от выхода из строя электродвигателя стеклоочистителя
	Позволяет определить исправность лампы
	Защита от перенапряжения для обогрева заднего стекла
	Лампы дальнего света
	Лампы ближнего света
	Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя.
	Горн рабочий

Блок питания нового типа

Здесь блок-схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большая часть сохранившихся в эксплуатации до наших дней девяток — модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Номер предохранителя	Номинальный ток	Электросхема, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Электросхема катушки реле вентилятора радиатора, выключателя и электродвигателя печки
		Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, выключатель гидравлики тормоза, выключатель ручного тормоза
		Выключатель стоп-сигналов и лампы внутреннего освещения
		Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручки отопителя и прикуривателя, подсветка перчаточного ящика, выключатель и лампа подсветки панели приборов
		Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
		Фонарь левый, фонарь задний левый
		Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света
		Переключатель указателей поворота и прерыватель, лампы указателей поворота, контрольная лампа в аварийном режиме
		Прикуриватель, патрон для переноски лампы
		Дальний свет, правая фара
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет, правая фара
		Левая фара ближнего света

Реле

Что касается реле в монтажном блоке нового образца на ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла работать не будет.
	Ответственный за работу указателей поворота и световой сигнализации
	Обеспечивает работу стеклоочистителя
	Защищает стоп-сигналы и габариты автомобиля
	Обеспечивает работу дальнего света
	Обеспечивает работу омывателя оптики
	Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
	Звуковой сигнал или просто клаксон
	Защищает от перенапряжения на вентилятор охлаждения двигателя
	Ответственный за работу обогревателя заднего стекла
	Обеспечивает работу ближнего света фар

Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если ваше оборудование вышло из строя, вы должны сначала проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный предохранитель или реле несложно. Для этого вам необходимо:

• Поднимите капот и отключите минус от АКБ … Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
• Найдите монтажный блок.Он расположен в моторном отсеке напротив водительского сиденья прямо под лобовым стеклом. Блок закрыт сверху пластиковой крышкой. Чтобы его снять, просто отожмите защелки по бокам;
• Снимите крышку и посмотрите на ее обратную сторону. Есть электрическая схема, показывающая расположение того или иного предохранителя, реле. Просто найдите элемент, который отвечает за вышедшее из строя оборудование по таблицам выше;
• Снимите предохранитель. Все монтажные блоки снабжены специальными плоскогубцами.Не рекомендуется извлекать предохранители вручную. Реле снимаются небольшими покачиваниями вверх и вниз;
• Замените неисправный компонент.

Неисправность предохранителя определяется по расплавленной нити накала. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования от перенапряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, поставить на место клемму аккумулятора и проверить работу оборудования.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), пуска двигателя, схема «генератор — замок зажигания — монтажный блок».Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Реле / ​​предохранитель No.	Расшифровка
К1
К2
K3	Реле стеклоочистителя
К4
K5
К6
K7
K8
K9
F1-F16	Предохранители

Монтажный блок предохранителей 2114-3722010-60

Реле / ​​предохранитель No.	Расшифровка
K1	Реле включения дворников
K2	Реле-прерыватель указателей поворота и сигнализации
К3
K4	Реле контроля исправности стоп-сигналов и габаритных огней
K5	Реле стеклоподъемника
K6	Реле включения звуковых сигналов
K7	Реле включения электрообогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F16	Предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителя 17.3722

Реле / ​​предохранитель No.	Расшифровка
1 (K6)	Реле включения дворников
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и сигнализации
4 (K3)	Реле стеклоочистителя
5	Контактные перемычки вместо реле контроля исправности лампы
6 (К10)
7	Запасной предохранитель
8 (K5)	Реле дальнего света фар
9 (K11)	Реле ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Предохранитель N	Расшифровка
1 (8 А), F9 (7,5 А)	Фара противотуманная правая
2 (8 А), F8 (7,5 А)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар
4 (16 А), F7 (30 А)	Очистители фар (в работе). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекла. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А), F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Фонари задние (лампы заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Задние фонари (стоп-сигналы). Плафон внутреннего освещения
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А), F10 (7,5 А)	Фонари освещения номерного знака. Лампа моторного отсека. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата освещения рычагов подогревателя. Лампа прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения
9 (8 А), F10 (7.5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А), F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А), F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А), F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель
13 (8 А), F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А), F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А), F12 (7,5 А)	Фара правая (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешний номер в обозначении конца провода — это номер колодки, а внутренний номер — условный номер вилки)

No реле / ​​предохранителя.	Расшифровка
K1	Реле времени омывателя заднего стекла
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5	Реле дальнего света фар
K6	Реле включения фар
K7	Реле стеклоподъемника
K8	Реле звукового сигнала
K9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле обогрева заднего стекла
K11	Реле ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель No.	Расшифровка
K1	Реле включения дворников
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле включения звуковых сигналов
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F20	Предохранители

Условная нумерация штекеров в колодках монтажной колодки ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка подключения к заднему жгуту проводов;

Ш1-Ш4 — колодки подключения к жгуту проводов панели приборов.

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждой из составляющих общей системы. То есть все реле и предохранители разместились в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных электрических систем дает возможность отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых частей.Для поиска неисправных элементов не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают. Ниже приведены электрические схемы МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя	Защищенные цепи
F1 (8A) (10A)	Фонари задние (фонарь заднего хода).Электродвигатель обогревателя. Контрольная лампа и реле обогрева заднего стекла (катушка)
F2 (8A) (10A)	Электродвигатели очистителей и омывателей лобового стекла Электродвигатели омывателей и очистителей фар Реле очистителей ветрового стекла Реле очистителей и омывателей фар (контакты)
F3 (8A) (10A)	Запасной
F4 (8A) (10A)	Запасной
F5 (16A) (20A)	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 (8A) (10A)	Прикуриватель.Розетка для переносной лампы
F7 (16A) (20A)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8A) (10A)	Указатели поворота в режиме сигнализации Выключатель и реле-прерыватель указателей поворота и сигнализации в режиме сигнализации
F9 (8A) (10A)	Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A)	Указатели поворота в режиме указателя поворотов и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A) (10A)	Фонари задние (стоп-сигналы). Освещение салона кузова.
F12 (8A) (10A)	Фара правая (дальний свет).Катушка реле включения дворников (при включенном дальнем свете)
F13 (8A) (10A)	Левая фара (дальний свет) Контрольная лампа дальнего света
F14 (8A) (10A)	Левая фара (габаритный свет) Задний правый свет (габаритный свет) Подсветка номерного знака Лампа моторного отсека. Контрольная лампа бокового освещения
F15 (8A) (10A)	Правая фара (габаритный свет) Левый габаритный огонь (габаритный свет) Лампа прикуривателя Лампы подсветки приборов Лампа освещения бардачка
F16 (8A) (10A)	Фара правая (ближний свет).Катушка реле включения дворников (при включенном ближнем свете)
F17 (8A) (10A)	Левая фара (ближний свет)

Блок-схема крепления 2105-3722010-02 LADA 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя	Защищенные цепи
F1 (10A)	Фонари заднего хода. Электродвигатель отопителя.Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A)	Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
F3 (10A)	Запасной.
F4 (10A)	Запасной.
F5 (20A)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
F6 (10A)	Прикуриватель.Часы.
F7 (20A)	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10A)	Указатели поворота (в аварийном режиме). Сигнализатор указателей поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7,5 А)	Фары задние противотуманные.Индикатор включения заднего противотуманного фонаря.
F10 (10A)	Указатели поворота (в режиме указателя поворота). Реле прерывателя указателей поворота. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Индикатор заряда аккумулятора.Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
F11 (10A)	Плафоны салонные. Лампы стоп-сигналов. Лампы освещения багажного отделения.
F12 (10A)	Фара дальнего света (правая фара).
F13 (10A)	Фара дальнего света (левая фара). Индикатор дальнего света.
F14 (10A)	Фонарь габаритный передний (фара левая).Задний габаритный фонарь (правый фонарь). Фонари освещения номерного знака. Сигнальная лампа включения габаритных огней.
F15 (10A)	Фонарь габаритный передний (фара правая). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
F16 (10A)	Ближний свет фар (правая фара). Реле очистителя фар (обмотка реле).
F17 (10A)	Ближний свет фар (левая фара).

Распиновка монтажного блока 2108

А вот и монтажный блок нового типа. Блок старого образца в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

Генератор Генератор Генератор

Разъем	Контакты	Цвет проволоки	Запись
X1 (W1)	1	B	стеклоподъемники
	2	G	Выключатель зажигания (клемма 15/2)
	3	GP
	4	WG	Выключатель электродвигателя отопителя
	5	R	Выключатель зажигания (клемма 30/1)
	6	KR	Выключатель зажигания (клемма 30)
	7		дверной замок
	8	P	выключатель зажигания (кл.50)
X2 (W2)	1	BG	Выключатель заднего дворника
	2	G	Выключатель указателя поворота (правый)
	3	RP	выключатель стоп-сигнала
	4	B	Индикатор исправности лампы
	5	IF
	6	ГБ	дверь передняя левая
	7	О КОМПАНИИ
	8	34	Контрольная лампа дальнего света
	9	—
	10	4	Выключатель задних противотуманных фар
	11	NT	Контрольная лампа резерва топлива
	12	IF	Контрольная лампа уровня топлива
	13	Боевая часть	Освещение салона
	14	кг	Контрольная лампа стояночного тормоза
	15	правая	Выключатель указателя поворота (левый)
	16		Электродвигатель очистителя фар
	17	—
X3 (W3)	1	f	датчик скорости
	2	гп	Выключатель аварийной сигнализации
	3	GP	переключатель указателя поворота
	4	сб	Контрольная лампа уровня масла
	5	H	вес
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	RO	Контрольная лампа износа тормозных колодок
	8	3 в	переключатель фар
	9	ЖЗ	Выключатель стеклоочистителя
	10	PG	розетка для подключения переносной лампы
	11		выключатель зажигания (кл.15)
	12	РФ	Выключатель омывателя заднего стекла
	13
	14	f	контрольная лампа противотуманной фары
	15
	16	SG	Манометр масла
	17
	18	R
	19	CO	Выключатель стеклоочистителя
	20	С	Выключатель стеклоочистителя
	21	О КОМПАНИИ	Выключатель задних противотуманных фонарей
X4 (W4)	1	Заработная плата	Вкл.и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель фар (дальний свет)
	3	O	дворник
	4	Боевая часть	выключатель наружного освещения
	5	К	реостат подсветки приборов
	6	R	аккумулятор
	7	BW	Выключатель стеклоочистителя и омывателя
	8	O	блок Ш4 монтажного блока клеммы 3
	9	СЧ	переключатель звука
	10	БП	выключатель стоп-сигнала
	11	R	аккумулятор
	12	Совместное предприятие	переключатель фар (ближний свет)
	13		сигнальная лампа
	14	—
	15	—
	16	WG	Контрольная лампа уровня тормозной жидкости
	17	ZB	указатель температуры охлаждающей жидкости
	18	КБ	Контрольная лампа заряда аккумулятора
	19	ZH	Выключатель противотуманных фар
	20	RZ	Контрольная лампа уровня охлаждающей жидкости
	21	F	тахометр
X5 (W5)	1	3	дальний свет (правый)
	2	3H	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	P	стартер (кл.50)
	5	ПБ	вентилятор охлаждения радиатора
	6	С	ближний свет (правый)
X6 (W6)	1	—
	2	3
	3	MS	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ZH	габаритный фонарь (передний правый)
	9	Боевая часть	термостат вентилятора
	10	ZH	габаритный фонарь (передний левый)
	11	G	указатель поворота (передний правый)
	12		Выключатель фонарей заднего хода
	13	WG	Датчик уровня тормозной жидкости
X7 (W7)	1	—
	2	WG	Электродвигатель очистителя фар
	3	B	Электродвигатель очистителя фар
	4	—
	5	сб	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скорости
	8	ZB	датчик температуры охлаждающей жидкости
	9	КБ	(кл.61)
	10	R	Насос омывателя лобового стекла
	11	Боевая часть	Выключатель лампы в моторном отсеке
	12	РБ	Датчик уровня омывающей жидкости
	13	РФ	накладки тормозные
	14	—
	15	КП	тахометр
	16	RZ	Датчик уровня охлаждающей жидкости
	17	ЖБ	реле противотуманных фар
X8 (W8)	1	Жп	реле противотуманных фар
	2	ZH	Фара противотуманная (левая)
	3	F	Фара противотуманная (правая)
	4	GP	катушка зажигания
	5	R	(кл.30)
	6	R	(кл.30)
	7	—
	S	РФ	реле противотуманных фар
X9 (W9)	1	РФ
	2	G	указатель поворота (правый задний)
	3	BG	Электромотор очистителя заднего стекла
	4	OCH	задние противотуманные фары
	5	СЧ	задняя дверь
	6	IF	дверь передняя правая
	7	Боевая часть	Освещение салона
	8	кг	датчик ручного тормоза
	9	Боевая часть	Кнопки сигнализации открытой двери
	10
	11	С	Фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	B	Освещение салона
	14	P	стоп-сигналы
	15	F	габаритный фонарь (задний правый)
	16	3	фонарь заднего хода
	17	ZH	габаритный фонарь (задний левый)
	18	WG	Стеклоочиститель заднего стекла
	19		Элементы обогрева заднего стекла
X11 (W11)	1	F	насос
	2	РФ	Клапан омывателя заднего стекла
	3	—
	4	F	насос
	5	Боевая часть	Подкапотная лампа
	6	—
	7	—
	8	КСН	Подкапотная лампа
	9	B
	10		Мотор стеклоочистителя
	11	—
	12	CO	Датчик аварийного давления масла
	13	—
	14	R	Клапан омывателя лобового стекла
	15	CO	электродвигатель стеклоочистителя
	16	С	электродвигатель стеклоочистителя
	17	ЖБ	электродвигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для совмещения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.

»

Предохранитель №	Цепи защищенные
1 (8 А) F9 (7.5 А)	Фара противотуманная правая
2 (8 А) F8 (7,5 А)	Фара противотуманная левая
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в эксплуатации). Реле включения дворников (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла.Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекла. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Регулировка ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота.Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы).Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Лампа моторного отсека. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата освещения рычагов подогревателя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 А) F11 (7,5 А)	Фара правая (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель «
13 (8 А) F15 (7,5 А)	Фара правая (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Фара левая (ближний свет)
16 (8 А) F12 (7,5 А)	Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

Номер предохранителя	Защищенные цепи
F1 (5A)	Лампы для освещения номерного знака Лампы приборов Контрольные лампы габаритных огней Лампа в багажном отделении Лампы габаритных фонарей по левому борту
F2 (7.5А)	Левая фара (ближний свет)
F3 (10A)	Левая фара (дальний свет)
F4 (10A)	Фара противотуманная правая
F5 (30A)	Электродвигатели стеклоподъемников
F6 (15A)	Переносная лампа
F7 (20A)	Электродвигатель вентилятора охлаждения двигателя Звуковой сигнал
F8 (20A)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты)
F9 (20A)	Клапан рециркуляции Стеклоочистители и омыватели лобового, заднего стекла и фар Реле (катушка) обогрева заднего стекла
F10 (20A)	Запасной
F11 (5A)	Габаритные огни правого борта
F12 (7.5А)	Фара правая (ближний свет)
F13 (10A)	Фара правая (дальний свет). Контрольная лампа дальнего света
F14 (10A)	Левая противотуманная фара
F15 (20A)	Подогрев сидений. Замок багажника
F16 (10A)	Реле / ​​прерыватель указателей поворота и аварийной сигнализации (в режиме сигнализации).
F17 (7,5 А)	Лампа внутреннего освещения Лампа индивидуального освещения Лампа освещения выключателя зажигания Лампы стоп-сигнала Часы (или маршрутный компьютер)
F18 (25A)	Лампа освещения вещевого ящика Контроллер подогрева Прикуриватель
F19 (10A)	Блокировка замков дверей Реле контроля исправности стоп-сигналов и габаритных огней.Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или бортовой компьютер)
F20 (7,5 А)	Лампы задних противотуманных фар

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов

Таблица схем защищенных предохранителями на ВАЗ 2114

Номер предохранителя	Сила тока, А	Цепи защищены предохранителем
F1	20	Реле задних противотуманных фар Лампы задних противотуманных фар Индикатор задних противотуманных фар
F2	10	Указатели поворота, указатель поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа сигнализации
F3	7.5	Фонарь освещения передний. Центральный плафон для внутреннего освещения. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы стоп-сигнала. Маршрутный компьютер (если установлен)
F4	20	Патрон для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала.Электродвигатель охлаждающего вентилятора. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения бардачка. Реле обогрева заднего стекла (катушка)
F8	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Фара противотуманная правая
F9	7.5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара
F10	7,5	Лампы габаритных огней по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель переключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Габаритные огни по правому борту
F12	7,5	Фара правая (возле свиноматки)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет).Контрольная лампа дальнего света фар
F15	7,5	Фара правая (дальний свет)
F16	15	Указатели поворота, прерыватель сигнала поворота и реле аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала).Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумулятора. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулировка обогрева сидений.

Схема блока предохранителей Ford F-150 + расположение

Главная »Ford» Схема блока предохранителей Ford F-150 + расположение

---

Расположение блока предохранителей:

Ниже пассажир Схема отсека предохранителей пикапа Ford F-150 1997-2004 гг.Панель предохранителей находится слева от руля, рядом с педалью тормоза. Как только панель будет снята, откроется блок предохранителей, запасные предохранители и реле.

900 34 — 90 034 2001-2004: Переключатель функций в сборе
1997-1999: Переключатель климатического режима (реле вентилятора)

Номер	Номинальный ток [A]	Описание
1	15	Аудио
2	5	Модуль управления трансмиссией (PCM), кластер
3	20	Прикуриватель , Разъем канала передачи данных
4	5	2000-2004: Переключатель зеркала с электроприводом, Реле указателей поворота зеркала
15	1997-1999: Модуль автолампы, Модуль дистанционного входа, зеркала
5	15	Модуль контроля скорости, лампа заднего хода, переключатель климатического режима, реле дневных ходовых огней (DRL), датчик диапазона цифровой трансмиссии (DTR) (2001-2004), реле муфты переменного тока (1997-1999)
6	5	Блок, электромагнит блокировки переключения тормозов, GEM, модуль задней пневмоподвески (1997-1999)
7	—
8	5	Радио, модуль удаленного доступа, GEM, автомобильная развлекательная система (только SuperCrew)
9	—	—
10	—	—
11	30	Реле насоса переднего омывателя, реле работы / парковки стеклоочистителя, реле высокой / низкой скорости стеклоочистителя, электродвигатель стеклоочистителя
12	—	—
13	20	Выключатель стоп-сигнала (фонари), указатель поворота / аварийной сигнализации, модуль контроля скорости (1997-2000)
14	15	Реле экономии заряда аккумулятора, реле внутренней лампы, реле задержки дополнительных устройств (электрические стеклоподъемники) (1997-2000)
15	5	Выключатель стоп-сигнала (контроль скорости, блокировка переключения тормоза, ABS (1997-2000), входы модуля PCM (1997-2000)), GEM, задний антиблокировочный тормоз Системный (РАБС) модуль
16	20	Фары (ближний свет), комбинация (индикатор дальнего света)
17	—	—
18	5	Подсветка приборов (мощность переключателя диммера)
19	—	—
20	5	Аудиосистема, GEM, модуль управления трансмиссией (PCM), датчик диапазона передачи
21	15	Выключатель сцепления, реле стартера, I / P предохранитель 20, датчик цифрового диапазона передачи (DTR) (2001-2004)
22	10	Модуль подушки безопасности пассажира, модуль отключения подушки безопасности пассажира
23	10	Зарядка аккумулятора прицепа реле, указатель поворота / аварийной сигнализации, соленоиды 4 × 4, реле 4 × 4, потолочная консоль, модуль антиблокировочной тормозной системы на 4 колеса (4WABS), зеркало EC, сиденья с подогревом
24	10
25	10	2003-2004: Зеркала с подогревом
5	1997-1999: 4 колеса Модуль антиблокировочной тормозной системы (4WABS)
26	10	Правая фара ближнего света
27	5	Реле противотуманных фар и индикатор противотуманных фар, выключатель главного света (перед) (2001- (2004)
28	10	Левая фара ближнего света
29	5	Модуль автолампы, переключатель повышающей передачи трансмиссии, центральный модуль безопасности (2001-2004 гг.), Поясной автомат (2001-2004 гг.) )
30	30	Пассивный противоугонный трансивер, кластер, катушки зажигания, реле PCM, катушка на штекерах (2001-2004 гг.), Конденсатор радиошумов (2001-2004 гг.), Диод ECC (2001-2004 гг.)
31	—	—

Реле
R1	Реле освещения салона
R2	Реле энергосбережения
R3	—
R4	Реле опускания окон в одно касание
R5	Реле задержки дополнительного оборудования

---

Распределительный блок Ford F-150 (вариант 1)

Распределительный блок питания расположен в моторном отсеке и содержит сильноточные предохранители, а также реле.Эти более крупные предохранители помогают защитить основные электрические системы вашего автомобиля от перегрузок.

---

Блок распределения питания Ford F-150 (вариант 2)

Номер	Номинальный ток [A]	Описание
1	20	Силовая установка
2	30	Модуль управления трансмиссией (PCM)
3	30	Выключатель главного света, реле фары, многофункциональный переключатель
4	20	Розетка консоли (только Harley Davidson)
15	1997-1999: Пневматическая подвеска
5	20	Резервное копирование прицепа / габаритные огни
6	15	Выключатель главного света, реле габаритных огней
7	20	Звуковой сигнал
8	15	Силовые дверные замки, центральный модуль безопасности (CSM) (2001-2004 гг.), Реле блокировки (не используются на Super Экипаж) (2001-2004)
9	15	Дневные ходовые огни (ДХО), противотуманные фары
10	20	Топливный насос
11	20	Поле генератора
12	20	2000-2004: Задняя вспомогательная силовая установка
13	15	2000-2004: Муфта кондиционера
14	—	—
15	10	2001-2004: Лампы подножки
16	15	2003-2004: Модуль двухтопливной форсунки, переключатель выбора топлива и форсунки альтернативного топлива (только для двухтопливных автомобилей)
17	—	—
18	18	PCM, топливные форсунки, реле топливного насоса, датчик массового расхода воздуха
19	10	Trai Адаптер лера / кемпера (правый стоп-сигнал / поворотник)
20	10	Адаптер прицепа / кемпера (левый стоп-сигнал / фонарь поворота)
21	—	—
22	—	—
23	15	Датчик HEGO, автоматическая трансмиссия (2000-2004), вентиляционное отверстие (1997-2000), модуль управления трансмиссией (1997-1999), датчик CMS (2000)
24	15	1997-1999: Модуль управления трансмиссией, автоматическая трансмиссия, датчик CMS
101	30	Зарядка аккумулятора прицепа
102	50	Четырехколесная антиблокировочная система Модуль тормозной системы (4WABS)
20	Модуль антиблокировочной тормозной системы (RABS) заднего колеса, выключатель зажигания
103	50	Центральная распределительная коробка
104	30	Электродвигатель и сцепление 4 × 4
105	40	Передний вентилятор климат-контроля
106	20	2000-2004: Насос промежуточного охладителя (только двигатель с наддувом)
107	—	—
108	30	Электрический тормоз прицепа
109	50	1997-1999: Компрессор пневмоподвески
110	30	2001-2004: Вспомогательное реле задержки (не используется на SuperCrew) 1997-2000: Стеклоподъемники
111	40	Питание батареи замка зажигания (цепи запуска и запуска)
112	30	Сиденье водителя с электроприводом, регулируемый педальный переключатель (2000-2004 гг.)
113	40	Питание батареи замка зажигания (цепь работы и вспомогательные цепи ts)
114	—	—
115	20	2000-2004: дверные замки с электроприводом (только SuperCrew)
116	40	2003-2004: Подсветка с подогревом
117	—	—
118	30	2001-2004: Сиденья с подогревом

Автоматический выключатель
601	2000-2004: Электрические стеклоподъемники, люк (только SuperCrew)
602	—

9001 0

Реле
201	Реле габаритных огней прицепа
202	Передний дворник / реле парковки
203	Реле фонаря заднего хода прицепа
204	Реле муфты кондиционера
205	Реле звукового сигнала
206	Реле противотуманных фар
207	Реле насоса переднего омывателя
208	2000-2004: Реле насоса промежуточного охладителя (только двигатель с наддувом)
209	Реле HI / LO переднего стеклоочистителя
301	Реле топливного насоса
302	Реле заряда аккумуляторной батареи прицепа
303	2003-2004: Реле подсветки с подогревом (только SuperCrew) 1997-1999: Реле задней пневматической подвески
304	Реле модуля управления трансмиссией
305	2000-2004: Реле высокого / низкого давления топливного насоса (только двигатель с наддувом)
306	2000 -2004: Реле инерционного переключателя (только двигатель с наддувом)
401	—

964 51 Диод
501	Диод модуля управления трансмиссией
502	Диод компрессора кондиционера
503	—

---

Ford F-150 Руководство по эксплуатации

сообщить об этом объявлении

Страница 1 / 296Zoom 100%

---

Связанные руководства / ресурсы

Навигация по сообщениям

Блоки предохранителей и держатели — Littelfuse

Выбор предохранителя и держателя

Первый шаг — ответить на следующие вопросы:

• Потребуется ли доступ к предохранителю для замены?
• Как часто нужно будет менять предохранитель?
• Должен ли конечный покупатель устройства иметь доступ для замены предохранителя?
• Должен ли доступ к предохранителю быть доступен только снаружи прибора?
• Сколько можно потратить на безопасность и надежность?

5.1.2. Требования и характеристики

Наиболее важными стандартами на держатели предохранителей, определяющими требования, характеристики и методы испытаний, являются:

• Публикация МЭК 257 (1968) и Поправка № 2 к этой публикации от января 1989 г.
• Стандарт UL No. 512.

Оба стандарта имеют существенные различия. В случае плавких вставок соответствие стандарту UL обычно не означает, что рассматриваемый держатель предохранителя соответствует требованиям IEC, и наоборот.Далее будут указаны некоторые из наиболее важных различий между двумя стандартами.

С точки зрения применения, патрон предохранителя характеризуется характеристиками, описанными в предыдущем разделе, его номинальными значениями напряжения, тока и допустимой мощности. Между стандартами IEC и UL существуют значительные различия в отношении номинального тока держателя предохранителя. Согласно IEC 257 номинальный ток определяется номинальной допустимой мощностью держателя предохранителя.Номинальная допустимая мощность согласно IEC 257: «Заявленное значение рассеиваемой мощности (плавкой вставки), которое может выдержать основание предохранителя или держатель предохранителя при предписанных условиях использования и поведения». Номинальные значения допустимой мощности 1,6 Вт, 2,5 Вт или 4 Вт. Например, это означает, что при рассеиваемой мощности 4 Вт (плавкой вставкой в ​​держателе) температура держателя предохранителя не должна превышать определенных предельных значений. как указано в стандарте. Эта номинальная допустимая мощность определяет номинальный ток.По сути, это означает, что номинальный ток не является фиксированным значением. В качестве примера предположим, что номинальная допустимая мощность держателя предохранителя составляет 2,5 Вт.

Быстродействующие плавкие вставки, указанные в IEC 127, часть 2, стандартный лист II, имеют рассеиваемую мощность не более 2,5 Вт (см. Таблицу 4.3). Для этих типов предохранителей рассматриваемый патрон предохранителя рассчитан на все номиналы предохранителей до 6,3 A для плавких вставок этого типа. Предохранители с высокой отключающей способностью, указанные в стандарте IEC 127, часть 2, лист I, показывают рассеиваемую мощность до 4 Вт при самых высоких номинальных значениях (см. Таблицу 4.3). Плавкие вставки этого типа с номинальным током макс. 1 A показывают максимальную рассеиваемую мощность 2,5 Вт или меньше. Это означает, что только предохранители этого типа с номинальным током не более 1 А могут использоваться в комбинации с рассматриваемым держателем предохранителя.

UL измеряет превышение температуры держателя плавкого предохранителя с помощью манекена из твердой меди. В этом случае сопротивление предохранителя незначительно. Больше всего тепла исходит от контактного сопротивления зажимов; ток включается до тех пор, пока не произойдет определенное повышение температуры, и это значение тока считается номинальным током держателя предохранителя.Однако у нас нет тепла, выделяемого плавким предохранителем, а медный имитационный предохранитель действует как радиатор, отводя тепло из области зажима намного лучше, чем это сделал бы предохранитель.

Вполне возможно, что таким образом определяется номинальный ток 20 А, тогда как в соответствии с требованиями IEC номинальная допустимая мощность составляет 2,5 Вт. Это означает, что для определенных типов плавких вставок номинальный ток ограничен 1 А.

Грубо говоря, патрон предохранителя, соответствующий стандарту UL, должен работать при не более 30% своего номинала в реальных условиях эксплуатации.В случае держателей предохранителей, монтируемых на панели, может быть безопаснее еще больше снизить номинальные характеристики из-за их закрытого характера и тенденции использовать вставные соединители, которые также имеют дополнительное контактное сопротивление. Плавкая вставка в держателе предохранителя, установленном на панели, должна быть уменьшена на 5 или 10% из-за худших свойств теплопередачи в этой конструкции.

Номинальное напряжение держателя предохранителя зависит от ряда конструктивных аспектов, таких как расстояние между выводами, пути утечки и минимальные зазоры.Другие аспекты согласования изоляции, указанные в IEC 664 / 664A, влияют на номинальное напряжение. Обычно держатель предохранителя удовлетворительно работает при любом напряжении, равном или ниже номинального напряжения. В качестве примечания существующий стандарт IEC 257 будет заменен полностью пересмотренным стандартом, а именно IEC 127, часть 6.

Изменение номинальных характеристик держателя предохранителя

При температуре окружающей среды 25 ° C рекомендуется, чтобы держатели предохранителей эксплуатировались при не более 60% номинального тока, установленного с использованием контролируемых условий испытаний, установленных Underwriters Laboratories.Основная цель этих условий испытаний UL состоит в том, чтобы определить общие стандарты испытаний, необходимые для непрерывного контроля изготовленных изделий, предназначенных для защиты от огня и т. Д. Underwriters Laboratories вставляет медный имитационный предохранитель в держатель предохранителя, а затем ток увеличивается до тех пор, пока происходит определенное повышение температуры. Большая часть тепла вырабатывается контактным сопротивлением зажимов держателя предохранителя. Это значение тока считается номинальным током держателя предохранителя, выраженным как 100% номинального тока.

Некоторые из наиболее распространенных повседневных применений могут отличаться от этих условий испытаний UL следующим образом: полностью закрытые держатели предохранителей, высокое контактное сопротивление, движение воздуха, скачки напряжения и изменение размера соединительного кабеля (диаметра и длины). Даже небольшие отклонения от контролируемых условий испытаний могут сильно повлиять на характеристики держателя предохранителя. По этой причине рекомендуется снизить номинальные параметры держателей предохранителей на 40% (работать с номинальным током не более 60%, установленным в условиях испытаний Underwriter Laboratories, как указано ранее).

Рекомендации по выбору держателей предохранителей и блоков предохранителей

Не менее важным для выбора правильного предохранителя является правильный выбор правильного держателя или блока предохранителей для конкретного применения. Держатели предохранителей доступны с учетом большинства тех же соображений по выбору, которые указаны для классов предохранителей UL.

Требования к держателям предохранителей включают:

• Текущий рейтинг
• Номинальное напряжение
• Рейтинг прерывания
• Физический размер
• Индикация

Дополнительные рекомендации по выбору держателей предохранителей и блоков предохранителей включают:

• Количество полюсов
• Монтажная конфигурация
• Тип разъема

Количество полюсов

Количество полюсов каждого комплекта предохранителей определяется характеристиками цепи.Большинство серий блоков предохранителей доступны в 1-, 2- или 3-полюсных конфигурациях, хотя некоторые также доступны с четырьмя или более полюсами. Возможность объединения отдельных блоков предохранителей в более длинные полосы будет определяться доступным пространством и типом используемого провода.

Монтажная конфигурация

В зависимости от конструкции блока предохранителей, еще одним соображением при выборе для оценки является то, как блок предохранителей устанавливается или вставляется в панель. Раньше блоки предохранителей просто ввинчивались в заднюю часть панели, но во многих новых конструкциях теперь добавлена ​​(или заменена ввинчиваемая конструкция) возможность монтажа на DIN-рейку.Возможность монтажа на DIN-рейку позволяет быстро устанавливать и снимать блоки с направляющих.

Тип разъема

Для предохранителей Littelfuse доступен выбор из трех типов разъемов или оконечных устройств:

• Винт — для использования с плоскими наконечниками или кольцевыми клеммами.
• Винт с прижимной пластиной — для использования с одножильным или многожильным проводом без клеммы и рекомендуется для применений, где будет иметь место вибрация.
• Box Lug — самый прочный из трех вариантов и используется со всеми типами одножильных проводов, а также многожильных проводов класса B и C.

Есть несколько дополнительных аспектов, которые следует учитывать при выборе держателя предохранителя или блока предохранителей, необходимых для конкретного применения.

Блоки

UL класса H допускают использование предохранителей класса H, класса K5 и класса R. Точно так же предохранительные блоки Midget допускают использование предохранителей как Midget, так и UL Class CC.

Держатели предохранителей как UL класса R, так и класса CC содержат функцию отклонения, которая предотвращает установку предохранителя другого класса или типа. Физический размер и габариты предохранителей UL класса J и класса T обеспечивают то же самое, предотвращая установку предохранителей другого класса.

Электрические характеристики блока предохранителей

Класс UL	Напряжение (В)	Сила тока Размер корпуса (A)	DIN-рейка Монтажная	Индикация	Универсальный Монтажные отверстия	Наименьшее Доступная ширина *	Крышка В наличии
H / K5	250 В 600 В	30	✗	Только 600 В	✗	250 В: 2 полюса и 3 полюса 600 В: все	✗
		60	✗	✗	✗		✗
		100		✗	✗	Только 600 В	✗
		200			✗	✗
		400			✗	✗
		600			✗
R	250 В 600 В	30	✗	Только 600 В	✗	250 В: 2 полюса и 3 полюса 600 В: все	✗
		60	✗	✗	✗		✗
		100		✗	✗	Только 600 В	✗
		200			✗	✗
		400			✗	✗
		600			✗
Дж	600 В	30	✗	✗	✗	✗	✗
		60	✗	✗	✗		✗
		100		✗	✗	только 2P	✗
		200			✗	✗
		400			✗	✗
		600			✗	✗
т	300 В 600 В	30	✗		✗	✗	✗
		60	✗		✗	✗	✗
		100			✗	✗	✗
		200			✗	✗	✗
		400			✗	только 1P	✗
		600			✗	✗	✗
G	480 В	30	✗		✗	1P и 2P
		60	✗		✗	1P и 2P
	600 В	15	✗		✗	1P и 2P
		20	✗		✗	1P и 2P
CC	600 В	30	✗		✗	✗
CC †	600 В	60	✗	✗	✗	✗	✗

Крышки блока предохранителей

Класс UL	Основание блока предохранителей Номер детали *	Напряжение (В)	Сила тока (А)	Крышка Номер для заказа
Класс H / R	LFh35030 / LFR25030	250	30	LFh35030FBC
Класс H / R	LFh35060 / LFR25030	250	60	LFh35060FBC
Класс H / R	LFh35100 / LFR25100	250	100	LFh35100FBC
Класс H / R	LFH60030 / LFR60030	600	30	LFH60030FBC
Класс H / R	LFH60060 / LFR60060	600	60	LFH60060FBC
Класс H / R	LFH60100 / LFR60100	600	100	LFH60100FBC
Класс J	LFJ60030	600	30	LFJ60030FBC
Класс J	LFJ60060	600	60	LFJ60060FBC
Класс J	LFJ60100	600	100	LFJ60100FBC
Класс T	LFT30030	300	30	LFT30030FBC
Класс T	LFT30060	300	60	LFT30060FBC
Класс T	LFT30100	300	100	LFT30100FBC
Класс T	LFT 60030	600	30	LFT60030FBC
Класс T	LFT 60060	600	60	LFT60060FBC
Класс T	LFT60100	600	100	LT60100FBC
Класс T	LFT60200	600	200	LT60200FBC
Класс T	LFT60400	600	400	LT60400FBC
Класс T	LFT60600	600	600	LT60600FBC
Класс CD	LFC60060	600	60	LFC60060FBC
Класс CC	L60030C	600	30	SPL001

* Указанный номер детали не включает ссылку на количество полюсов и тип клеммы

Распиновка монтажных блоков на автомобили ВАЗ.Монтажный блок Распиновка блока предохранителей ВАЗ 2109

На все карбюраторные автомобили семейства Самара 1 и на запчасти карбюраторных машин семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока устанавливаются реле сильноточных и дополнительных цепей — стартера, противотуманных фар, подогрева сидений и др.Место установки обоих блоков одинаковое, разница в небольших размерах, разных разъемах и разном расположении элементов и разной конструкции корпуса.

Различия между блоками крепления предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 — худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая вода или омывающая жидкость.В новом монтажном блоке также отсутствует омыватель заднего стекла … Это вызвано изменением проводки автомобиля и установкой этих реле в другом месте.

Еще одно отличие состоит в том, что в новой модели монтажного блока использован предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один агрегат от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам невозможно прочитать текст на обложке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и структурные схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• короткое замыкание из-за загрязнения.

Когда вода попадает внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая в конечном итоге распространяется по нижней или верхней части монтажной пластины. Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому установить точную причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение / выключение / переключение режима;
• проблемы с радио;
• прерывистое зажигание;
• нечеткая работа дворников или омывателей;
• нечеткое срабатывание звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить блок крепления предохранителей ВАЗ

Базовые процедуры снятия монтажного блока любой модели одинаковы.Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумуляторной батареи.
• Откручиваем две гайки по бокам блока (он находится на водительской стороне моторного отсека вверху).
• Поднимите блок как можно дальше и вытащите все разъемы снизу.
• Устанавливать в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед тем, как разбирать монтажный блок, распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне крышки не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждой колодки.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателя поворота.
• После этого откручиваем саморезы, соединяющие обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы.О большинстве новых внизу. Но бывает и наоборот, ведь блоки выпускает не только АВТОВАЗ. С помощью тонкой отвертки с плоским лезвием отделите обе половины корпуса. Если отсоединение не удается, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Собирать в обратном порядке. Сначала поместите печатную плату на крепления одной половины корпуса, затем наденьте на другую половину и осторожно сожмите их, чтобы они соединились.Если не удается соединить половинки корпуса, разберите их и убедитесь, что печатная плата находится на месте, а затем соберите заново. Затем закрепите половинки корпуса саморезами.

Как отремонтировать

Внимательно посмотрите на дорожки печатной платы. Если вы обнаружили грязь где-то между дорожками, смочите ее жидкостью для снятия лака и кисточкой. Следите, чтобы лак не растворял кисть. Удалив всю грязь, тщательно протрите гусеницы спиртом и просушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы.Осмотрите все разъемы.

Заменить, если он загрязнен или окислен. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы аэрозольные баллончики для очистки контактов, высока вероятность того, что некоторые контакты не удастся очистить с первого раза. К тому же спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не подлежит ремонту и новый блок стоит дорого, купите и установите новую печатную плату.Перед этим убедитесь, что он подходит к вашему блоку, для которого сравните каталожный номер вашего блока и того, для которого предназначена плата.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2).Цепи заряда незащищенной АКБ, зажигания (карбюраторные двигатели), запуска двигателя, цепи «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Реле / ​​предохранитель No.	Расшифровка
К1
К2
K3	Реле стеклоочистителя
К4
K5
К6
K7
K8
K9
F1-F16	Предохранители

Монтажный блок предохранителей 2114-3722010-60

Реле / ​​предохранитель No.	Расшифровка
K1	Реле включения дворников
K2	Реле-прерыватель указателей поворота и сигнализации
К3
K4	Реле контроля исправности стоп-сигналов и габаритных огней
K5	Реле стеклоподъемника
K6	Реле включения звуковых сигналов
K7	Реле включения электрообогрева заднего стекла
K8	Реле включения дальнего света фар
K9	Реле ближнего света фар
F1-F16	Предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителя 17.3722

Реле / ​​предохранитель No.	Расшифровка
1 (K6)	Реле включения дворников
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и сигнализации
4 (K3)	Реле стеклоочистителя
5	Контактные перемычки вместо реле контроля исправности лампы
6 (К10)
7	Запасной предохранитель
8 (K5)	Реле дальнего света фар
9 (K11)	Реле ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Предохранитель N	Расшифровка
1 (8 А), F9 (7,5 А)	Фара противотуманная правая
2 (8 А), F8 (7,5 А)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар
4 (16 А), F7 (30 А)	Очистители фар (в работе). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекла. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А), F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (лампочки заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Задние фонари (стоп-сигналы). Плафон внутреннего освещения
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А), F10 (7,5 А)	Фонари освещения номерного знака. Лампа моторного отсека. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата освещения рычагов подогревателя. Лампа прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения
9 (8 А), F10 (7.5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 А), F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А), F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А), F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель
13 (8 А), F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А), F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А), F12 (7,5 А)	Фара правая (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешний номер в обозначении конца провода — это номер колодки, а внутренний номер — условный номер вилки)

No реле / ​​предохранителя.	Расшифровка
K1	Реле времени омывателя заднего стекла
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5	Реле дальнего света фар
K6	Реле включения фар
K7	Реле стеклоподъемника
K8	Реле звукового сигнала
K9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле обогрева заднего стекла
K11	Реле ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель No.	Расшифровка
K1	Реле включения дворников
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле включения звуковых сигналов
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F20	Предохранители

Условная нумерация штекеров в колодках монтажной колодки ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка подключения к заднему жгуту проводов;

Ш1-Ш4 — колодки подключения к жгуту проводов панели приборов.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и агрегатов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы используются предохранители от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Схема подключения блока предохранителей ВАЗ 2109 выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Структура схемы блока предохранителей старого образца

Старый выпуск 17.Монтажный блок 3722 состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за время мытья стекла с тыльной стороны.
2. К2 — поворотники и аварийные огни.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. К11 — фары ближнего света.

Структура новой блок-схемы

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийных огней.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — звуковой сигнал.
7. К7 — стекло заднего вида с подогревом.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Чтобы различать разные гнезда для предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип является предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электрические стеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманная фара L (7.5А).
9. F9 — противотуманная фара П (7,5А).
10. F10 — лампа накаливания приборной панели, лампы моторного отсека и освещения салона (7,5А).
11. F11 — габарит и фара правый (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фара ближнего света L (7,5А).
14. F14 — дальний свет фар L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры
   повлечет прогорание токоведущей дорожки.
4. Если есть необходимость снять блок, то отверткой по металлу
   нельзя использовать для этой цели.Это может привести к замыканию реле и выгоранию тех же
   дорожек, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят.Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

В электрической цепи ВАЗ 21093 может быть несколько неисправностей.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
2. Выполняйте всю процедуру аккуратно и без спешки.
3. Отсоедините все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите токопроводящие дорожки с помощью растворителя, только
   все делайте предельно аккуратно и аккуратно, так как
   токопроводящие дорожки легко могут повредить, а если вы повредите их, придется паять.
6. Соберите в обратном порядке.
Электросхема Ваз 21093
7. готова выполнять свои функции.

Различные неисправности в работе электросистемы — проблема, знакомая практически всем автовладельцам. Конечно, вы можете воспользоваться услугами специализированных сервисных центров или СТО, но такое решение влечет за собой серьезные финансовые вложения. Именно поэтому сегодня мы поговорим о том, как самостоятельно отремонтировать блок предохранителей ВАЗ 2109.

Основные неисправности и способы их устранения

Несмотря на то, что блок предохранителей для разных типов двигателей (инжекторный или карбюраторный) имеет некоторые отличия, их поломки абсолютно схожи и зачастую не так сложны, как может показаться на первый взгляд.Справиться с ними вполне по силам даже тем, кто только недавно стал владельцем авто. Итак, наиболее частые ситуации:

• Перегорел предохранитель (например, тот, который отвечает за карбюратор и его работоспособность) — решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции, подготовленной производителем;
• Проблемы с реле — если замена предохранителей не дала желаемого эффекта, следует проверить исправность реле.Если возникнут проблемы, нужно просто установить новый элемент, так как такие работы не займут много времени;
• Неисправность токопроводящих дорожек — одна из самых серьезных неисправностей, обнаружить которую довольно проблематично. Лучше доверить ее решение опытным электрикам, так как непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов — в большинстве случаев замена комплектующих не потребуется. Вам просто нужно очистить их от грязи и все будет в порядке.Однако при обрыве контакта выход из ситуации только один — замена колодки.

Замена блока предохранителей

Как видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не может дать желаемый эффект и восстановить работоспособность агрегата. В этом случае вам следует просто заменить его на новый образец. Давайте посмотрим, как это сделать пошагово:

• Откройте капот, отсоедините отрицательную клемму от верхней защитной крышки, отщелкнув пластиковые зажимы, удерживающие ее;
• Снимаем резиновую крышку блока с проводами, после чего отсоединяем вилку, которая находится в ее задней части, и отсоединяем непосредственно сам блок;
• Торцевым ключом отверните две гайки крепления устройства к корпусу.Поднимаем блок на максимально возможную высоту, чтобы снизу были видны все остальные заглушки, и последовательно их выключаем;
• Вытаскиваем блок. На этом процедура демонтажа завершена;
• Заменяем блок на новый образец и устанавливаем на место, выполняя сборку в обратной последовательности. На этом этапе следует быть особенно внимательным — вилки следует подключать точно так, как они были расположены ранее.

Подводя итоги

Как видите, схема ремонта блока предохранителей и его замены не представляет особой сложности.Здесь очень важно не спешить, быть внимательными и терпеливыми, а также точно следовать рекомендациям производителя. Ваши старания будут вознаграждены не только удачным решением возникшей проблемы, но и значительной финансовой экономией.

Уже давно мучаюсь со старым блоком … и он глухой, и все устройства вырубались и тд и тп. И вот совсем недавно — поездка на дальняк … Разобрал блок заранее проверили гусеницы, почистили контакты, собрали, проверили — все в норме, даже дворники имели 3 рабочих положения))) И вот мы поехали.Был сильный ливень, скорость 140, салон полный и крутой спуск, всю дорогу и вдруг дворники замерзают в одном положении … Я в ах))) Слава богу все обошлось — спустился на аварийка и пошла направо. Воткнул провода — заработало! Приехали нормально. Едем обратно — не работает приборная панель, поворотники, стелоподъемники, вентиляторы … Терпел час — блок снова снял, почистил все и норм. Как будто ничего не случилось … После этого решил поменять блок … Взял у знакомого монтажный блок типа 2114–3722010–60.
Отличие старого от нового — постоянно работает вентилятор системы охлаждения двигателя (нет реле)

старый блок

новый блок (без реле вентилятора)

После долгих поисков нормальной схемы подключения реле , Наткнулся на этот, решил сделать по нему …

Из переделок: изолируем черный и белый провод от датчика вентилятора (он нам не нужен), изолируем черную землю провод от штекера ответной части к вентилятору.Толстые провода должны быть такой же толщины, как провода вентилятора. Стрелка — нужно подключить провод от реле к клемме, идущей к вентиляторному блоку.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно клеммы воткнуть в колодки, тогда клеммы должны быть с зажимами.

В каждой машине есть блок с предохранителями для разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, специально создан пластиковый блок с крышкой, в который аккуратно и заметно установлены предохранители.

Схема

Предохранитель — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания или замыкания. Предохранители устанавливаются так, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если нить предохранителя сгорела.

«Девятки», то есть ВАЗ 2109, бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года.Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина либо в предохранителе, либо в электрической цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиле 2109 после 98 года. В этом блоке уже начали использоваться предохранители.

Блок предохранителей ВАЗ 2109 карбюраторных и инжекторных двигателей ничем не отличается. Деление происходит только до и после 98.

Блок питания расположен аналогично.Он находится под капотом, слева под лобовым стеклом.

Чем отличается старый блок предохранителей от нового на 2109?

Отличия заключаются в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени стеклоомывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя:	Сила тока:	Что защищает:
F1	10A	Предохранитель резервный (дополнительный)
F2	10A	Указатели поворота, прерыватель аварийной сигнализации (при включенной аварийке), контрольная лампа аварийной сигнализации
F3	10A	Задний стоп-сигнал, лампы освещения салона
F4	20A	Обогрев заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
F5	20A	Звуковой сигнал (клаксон), выключатель звукового сигнала
F6	30A	Предохранитель резервный
F7	30A	Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, лампа освещения вещевого ящика
F8	7.5A	Предохранитель резервный
F9	7.5A	Предохранитель резервный
F10	7.5A	Фонарь левый габаритный
F11	7.5A	Фонарь габаритный правый
F12	7.5A	Фара ближнего света правая
F13	7.5A	Левая фара ближнего света
F14	7.5A	Левая фара дальнего света, контрольная лампа дальнего света
F15		Фара дальнего света правая
F16	15A	Указатели поворота и реле-прерыватель аварийной сигнализации (при включенных поворотниках), контрольная лампа указателей поворота, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

Реле

Перечислим номера реле и их функции в таблице:

Номер реле	Функции
1	Производительность чистящих элементов передней оптики
2	Работоспособность мотора омывателя заднего стекла
3	Защита от поломки указателя поворота и световой сигнализации
4	Защита от выхода из строя электродвигателя стеклоочистителя
5	Позволяет определить исправность лампы
6	Защита от перенапряжения обогрева заднего стекла
8	Фара дальнего света
9	Фара ближнего света
11	Отвечает за работу вентилятора охлаждения двигателя.Если это реле выйдет из строя, двигатель может перегреться.
12	Звуковой сигнал

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8A	Предохранитель резервный
2.	8A	Предохранитель резервный
3.	8A	Предохранитель резервный
4.	16A	Обмотка реле вентилятора радиатора, выключатель и электрическая цепь электродвигателя печки
5.	3A	Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический переключатель тормозной системы, переключатель ручного тормоза
6.	8A	Выключатель стоп-сигналов и лампы внутреннего освещения
7.	8A	Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручки отопителя и прикуривателя, подсветка перчаточного ящика, выключатель и лампа подсветки панели приборов
8.	16A	Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9.	8A	Фонарь левый, фонарь задний левый
10.	8A	Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света
11.	8A	Выключатель и прерыватель указателей поворота, указатели поворота, контрольная лампа в режиме аварийной сигнализации
12.	16A	Прикуриватель, патрон для переноски лампы
13.	8A	Дальний свет, правая фара
14.	8A	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8A	Ближний свет, правая фара
16.	8A	Левая фара ближний свет

Реле

В таблице приводим распиновку блока предохранителей новой модели 2109:

Обозначение реле	Что делает:
K1	Без него двигатель омывателя заднего стекла работать не будет.
K2	Ответственный за работу указателей поворота и световой сигнализации
K3	Обеспечивает работу стеклоочистителя
K4	Защищает стоп-сигналы и габариты автомобиля
K5	Обеспечивает работу дальнего света
K6	Обеспечивает работу омывателя оптики
K7	Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
K8	Звуковой сигнал или просто клаксон
K9	Защищает от перенапряжения на вентилятор охлаждения двигателя
K11	Ответственный за работу обогревателя заднего стекла
K12	Обеспечивает работу ближнего света фар

Снятие и замена

Если какое-либо устройство не работает, первым делом нужно найти причину самым простым действием, а это осмотр предохранителя.То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, потом проверяем, исправен он или перегорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу аккумулятора (-).
2. Открыть БП.
3. На внутренней крышке блока нанесено обозначение, где и какой предохранитель находится.
4. Снимите предохранитель.
5. Установите новый и проверьте.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять цепь блока предохранителей.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и агрегатов.

Для правильной работы всей системы автомобиля используется электричество.

Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Схема подключения блока предохранителей ВАЗ 2109 выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Структура схемы блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за время мытья стекла с тыльной стороны.
2. К2 — поворотники и аварийные огни.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. К11 — фары ближнего света.

Структура новой блок-схемы

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийных огней.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — звуковой сигнал.
7. К7 — стекло заднего вида с подогревом.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Чтобы различать разные гнезда для предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип является предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электрические стеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманная фара L (7,5А).
9. F9 — противотуманная фара П (7,5А).
10. F10 — лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
11. F11 — габарит и фара правый (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фара ближнего света L (7,5А).
14. F14 — дальний свет фар L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в автомобиле возникла проблема с каким-либо электрическим устройством, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры
   повлечет прогорание токоведущей дорожки.
4. Если есть необходимость снять блок, то отверткой по металлу
   нельзя использовать для этой цели. Это может привести к замыканию реле и выгоранию тех же
   дорожек, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

В электрической цепи ВАЗ 21093 может быть несколько неисправностей.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
2. Выполняйте всю процедуру аккуратно и без спешки.
3. Отсоедините все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите токопроводящие дорожки с помощью растворителя, только
   все делайте предельно аккуратно и аккуратно, так как
   токопроводящие дорожки легко могут повредить, а если вы повредите их, придется паять.
6. Соберите в обратном порядке.
Электросхема Ваз 21093
7. готова выполнять свои функции.

Welt auto Митино.

.
