Регулировка карбюратора бензопилы husqvarna 142: Регулировка карбюратора бензопилы Хускварна 137/142
характеристики, инструкция по работе, фото и отзывы владельцев

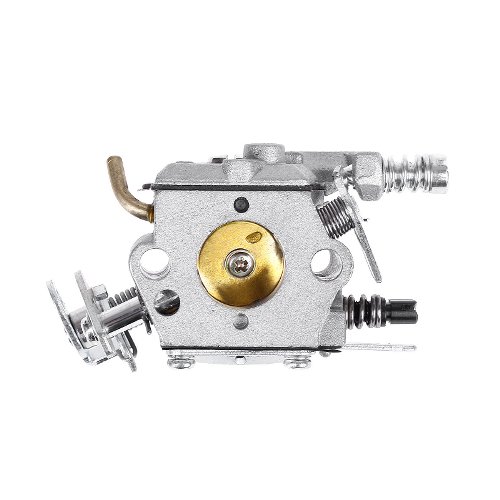

Карбюратор в бензопиле необходим для смешивания и подачи топлива в камеру сгорания двигателя. Если карбюратор отрегулирован правильно, то работа оборудования будет надежной во всех режимах, а расход топлива окажется экономичным. Вообще это правило относится ко всем двигателям внутреннего сгорания.
Когда и зачем осуществлять регулировку
Процедуру по регулировке карбюратора обычно осуществляют довольно редко. Самым качественным и лучшим вариантом является заводская настройка. Но при необходимости ее можно выполнить, регулируя соответствующие винты. Карбюратор в бензопиле необходим для подготовки воздушно-бензиновой смеси, которая должна иметь определенное соотношение ингредиентов. Если баланс не будет соблюден, то в работе двигателя начнут происходить сбои.
Смесь, не соответствующая нормативам, может оказаться перенасыщенной или обедненной. В первом случае увеличено количество топлива по отношению к воздуху, во втором воздуха больше, чем нужно, а топлива — меньше.
В статье будет рассмотрена регулировка карбюратора на примере бензопилы марки Husqvarna 142.
Признаки плохой работы
Некоторые признаки могут указывать на нарушение функционирования карбюратора. Например, если двигатель быстро глохнет или плохо заводится, возможной причиной может стать обедненная смесь. Проблемой становится и чрезмерное потребление топлива. Вас должны насторожить и интенсивные выхлопы. Причиной является перенасыщенная смесь.
Иногда случается и так, что двигатель не хочет работать вовсе. Причин здесь может быть 2: нет искры или бензина. Во втором случае проблема выражена в засорении топливного жиклера, в первом проблема заключается в неисправной свече или выходе из строя электронного блока.
Сбиться настройки могут довольно редко, но причинами выступают:
- износ поршневой группы;
- нарушение креплений регулирующих винтов;
- загрязнение карбюратора.
В первом случае регулировка особо не поможет, нужно подумать о замене пилы или ремонте двигателя.
Что касается нарушений креплений, здесь причина может крыться в неаккуратном прикосновении или сильной внешней вибрации. Иногда к нарушению приводит попытка грубой регулировки.
На что еще обратить внимание
К сбою настроек приводит еще и загрязнение карбюратора. Причиной выступает неудовлетворительное состояние или поломка воздушного фильтра, попадание окалины в топливные каналы, использование некачественного топлива. В этих случаях сначала следует промыть топливную систему, а уже после можно заниматься регулировкой.
Проведение регулировки
Регулировка карбюратора «Хускварны 142» должна осуществляться с использованием тахометра. Вы должны уметь с ним работать. Если позволяет опыт, осуществить манипуляции можно на слух, определяя предельные обороты по звуку. В остальных случаях положительного результата можно и не добиться. Регулировка карбюратора «Хускварны 142» осуществляется одним, двумя или тремя винтами. Их вы сможете различать по обозначениям.
Холостой ход регулируется винтом под буквой Т.
Минимальные обороты вы сможете регулировать винтом L. Тогда как винт H предназначен для максимальных оборотов. Вы увидите один винт холостого хода и два других, которые будут скрыты за кожухом. Такой вариант исполнения карбюратора объясняется тем, что производитель рекомендует оператору осуществлять регулировку лишь одним винтом холостого хода, так как в остальном еще на заводе установлены оптимальные настройки. Но для некоторых экстремальных режимов вы можете производить корректировку.
Методика проведения работ
Регулировка карбюратора «Хускварны» производится винтами L и Н, если используется в работе бензин, отличающийся от того, что рекомендован заводом-поставщиком. Если октановое число низко, для его увеличения следует выполнить поворот винта методом откручивания. Это позволит увеличить обороты и мощность. А вот при повышенном октановом числе для его понижения поворот винта необходимо выполнить в обратную сторону, закрутив его. Это будет способствовать снижению оборотов двигателя.
При регулировке карбюратора «Хускварны» использовать винты необходимо в следующем порядке: L – Н – Т. Соблюдая точные углы поворота, вы будете следовать требованиям, которые позволят сохранить лучшие рабочие параметры двигателя. Универсального способа регулировки нет. Процедуры могут отличаться одна от другой. Но процесс обычно делится на два этапа. Первый является базовым, 2-й — окончательным. Базовый производится на выключенном двигателе, тогда как окончательный этап предусматривает прогревание двигателя в течение 10 минут.
Важно для владельцев
Регулировку карбюратора пилы «Хускварна 142» осуществляют ключом, который еще называется отверткой. Некоторые производители используют фирменные ключи. Если у вас такие есть, следует постараться их не потерять, ведь найти их в продаже будет довольно сложно.
Технические характеристики
Для того чтобы обеспечить описываемому оборудованию длительную эксплуатацию, необходимо знать, как осуществить регулировку карбюратора «Хускварны 142» своими руками.
Об этом велась речь выше. Однако это не единственное, что следует знать будущему владельцу подобного устройства. Перед покупкой такого оборудования важно поинтересоваться и техническими характеристиками. Например, оценить, устроит ли вас вес, который составляет 4,6 кг. Кстати, он хорошо сбалансирован, поэтому пила удобно лежит в руках.
Форма рукояток эргономичная, что гарантирует надежный захват при сложных работах. Внутри имеется система виброзащиты, а работа не сопровождается слишком высоким уровнем шума. Все это способствует высокой производительности труда и сохранению работоспособности человека при объемных работах.
Регулировку карбюратора «Хускварны 142» своими руками выполнить довольно просто, если ознакомиться с инструкцией. Из нее же вы сможете узнать, что мощность устройства составляет 2,6 л. с., или 1,9 кВт. Шаг цепи равен 0,325 дюйма. Количество звеньев составляет 64.
В комплекте поставляется цепь, толщина которой равна 1,3 мм. Объем двигателя равен 40,2 см3.
Длина шины равна 38 см или 15 дюймов. В масляный и топливный баки вмещается 0,2 и 0,41 л соответственно.
Отзывы потребителей
Регулировку бензопилы «Хускварна 142» вы сможете осуществлять самостоятельно. Эту особенность потребители считают плюсом, как и то, что коленчатый вал в конструкции изготовлен из кованой стали. Преимуществом следует считать и довольно простой доступ к воздушному фильтру. Система зажигания долговечна и проста. Поршневая группа имеет два компрессорных кольца, которые обладают увеличенным рабочим ресурсом. Производитель подчеркивает, что они будут готовы прослужить до 5 лет.
Потребителям нравится еще и то, что гильзы цилиндра обладают хромовым износостойким покрытием. Регулировку карбюратора Husqvarna вам, возможно, не придется осуществлять, ведь, как утверждает производитель, он является лучшим в своем классе. Конструкция хороша еще и тем, что предусматривает наличие встроенного праймера. Он представляет собой насос, который обеспечивает двигателю быстрый старт.
Эта особенность не зависит от температуры окружающей среды.
Инструкция по работе и особенности ремонта
Из инструкции вы сможете узнать, что регулировку карбюратора бензопилы «Хускварна 142» осуществляют после обкатки машины. При этом важно знать, что максимальные обороты составляют 12 500 в минуту. Обороты холостого хода достигают 2500 в минуту. Если пила после перехода на другой тип топлива начинает вести себя по-другому при запуске, на высоких оборотах и при ускорении, может потребоваться точная регулировка. Перед этим воздушный фильтр очищается, а крышка цилиндра устанавливается на место. Если осуществить регулировку с загрязненным воздушным фильтром, это может повлечь обеднение рабочей смеси, что станет причиной повреждения двигателя.
Что касается ремонта «Хускварны 142», то существует несколько основных поломок и способов их устранения. Вам должны быть известны примерные причины, которые приводят к неисправности. Среди прочих следует выделить проблемы с двигателем.
Если он работает без остановки, не запускается или заводится, но часто глохнет, нужно осмотреть свечи зажигания. При запуске оборудования в холодное время может случиться так, что камера сгорания заливается топливной смесью. При этом свеча выкручивается, а камера сгорания просушивается холостым заводом. Свечу необходимо прочистить и попробовать осуществить запуск пилы повторно.
Не стоит недооценивать и поломку глушителя. При его выходе из строя пила может не заводиться или терять мощность. При разборке этой части бензопилы вы сможете осуществить осмотр и избавиться от нагара. Он может содержать канцерогены, опасные для здоровья, поэтому сухой чистки следует избегать, так как она может стать причиной вдыхания вредных веществ.
После того как глушитель будет снят, выпускное отверстие мотора следует заткнуть чистой ветошью. Глушитель забивается по нескольким причинам. Первой из них выступает использование неправильной топливной смеси. Вторая причина заключается в применении неправильного масла.
В заключение
С завода у бензопил стоят настройки карбюратора, которые лучше не трогать. Но при определенных условиях работы и при использовании бензина, не рекомендованного производителем, такие работы могут потребоваться. Поэтому вы можете осуществить регулировку карбюратора бензопилы «Хускварна 142» своими руками.
Бензопилы Хускварна 142 — ремонт, регулировка карбюратора
Бензиновая пила Husqvarna 142 многим пользователям известна благодаря надежности, простоте в эксплуатации, а также высокому качеству фирменных комплектующих и заводской сборки. Садовый инструмент в этой модификации быстро и качественно спиливает любую древесину, независимо от ее состояния и структуры. Это позволяет использовать модель не только для чистки сада, но и для строительства бытовых, а также хозяйственных помещений.
Содержание
- 1 Устройство бензопилы Хускварна 142
- 2 Технические характеристики модели
- 3 Комплект поставки бензопилы
- 4 Регулировка карбюратора бензопилы Хускварна 142 своими руками
- 5 Неисправности бензопилы и способы их устранения
Устройство бензопилы Хускварна 142
Одно из главных преимуществ 142-ой модели шведской марки Husqvarna заключается в грамотном подборе ее комплектующих и высоком качестве фирменной сборки.
Основа садового инструмента состоит из 2-тактного бензинового мотора, хромированный цилиндр которого имеет объем 30 см3. Запуск штатного ДВС выполняется путем вытягивания тросика ручного стартера. За приготовление и обогащение воздухом топливной смеси в комплектации ДВС отвечает фирменный японский карбюратор марки Walbro с коваными жиклерами и улучшенной системой впрыска горючего. Производитель укомплектовал двигатель топливным и масляным баком, объемом 370 и 190 мл соответственно.
Бензопила Хускварна 142 оснащена долговечным сцеплением, отвечающим за непрерывную связь двигателя с пильной гарнитурой. Все запчасти механизма изготовлены из прочной стали, обладающей устойчивостью к повышенной температуре и коррозии.
Для мгновенного воспламенения топлива в цилиндре ДВС садового инструмента Husqvarna отвечает фирменная система конденсаторного зажигания, в комплектацию которой входит свеча Champion RCJ7Y. Расстояние между электродами маховика и магнето в рабочем состоянии системы зажигания составляет 0,5 мм.
Для спиливания древесины бензопила Husqvarna 142 комплектуется высококачественной пильной гарнитурой, изготовленной из износостойкого сплава. В ее состав входит шина, длиной 38 см, а также цепь с шагом 0,325 «. За непрерывную смазку пильной гарнитуры отвечает масляный насос, работающий в полностью автоматическом режиме. Для возможности регулировки цепи без использования ручных инструментов компания Husqvarna предусмотрела свободный доступ к звездочке-натяжителю. За безопасную работу модели отвечает встроенный инерционный тормоз, который срабатывает во время каждого попадания цепи на проволоку, гвоздь или любой другой твердый предмет.
Бензопила Husqvarna 142 выделяется хорошей балансировкой и эргономикой. Все нужные для работы переключатели и кнопки расположены в задней части корпуса инструмента. Это упрощает эксплуатацию бензопилы в условиях сильно ограниченного пространства.
Технические характеристики модели
Бензопила марки Husqvarna в фирменной 142-ой модификации обладает солидными заводскими параметрами.
Они включают:
- мощность бензомотора – 2,58 л. с./1,9 кВт;
- холостые/максимальные обороты – 3000/13000 об/мин;
- рекомендуемая производителем длина используемой шины – 30–38 см;
- вес с заправленными топливным и масляным баками –4,9 кг.
Несмотря на внушительные параметры максимальных оборотов, двигатель модели Husqvarna работает достаточно тихо. При эксплуатации модели под максимальными нагрузками уровень звукового воздействия на оператора составляет 105 дБ.

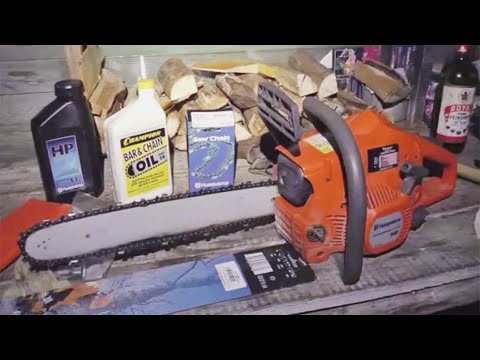

Комплект поставки бензопилы
При заказе модели Husqvarna 142 покупатель получает абсолютно все необходимое для начала эксплуатации и дальнейшего обслуживания садового инструмента. В комплект модели входит:
- фирменные шина и цепь;
- пластиковый чехол для шины;
- ручные инструменты для сборки и обслуживания;
- инструкция по эксплуатации.
За отдельную плату производитель комплектует бензопилу сумкой-чехлом для транспортировки, фирменным маслом для 2-тактных двигателей и дополнительной свечей зажигания.
Регулировка карбюратора бензопилы Хускварна 142 своими руками
Для того, чтобы 142-ая модель марки Husqvarna исправно работала, ее владелец должен своевременно настраивать карбюратор бензопилы.
Делать это нужно в таких случаях:
- если не заводиться бензопила Хускварна 142;
- если мотор заводиться, но работает с перебоями;
- если двигатель заводиться и глохнет при нажатии на курок газа;
- если резко увеличился расход горючего.
Все эти неисправности грозят более серьезными поломками, справиться с которыми самостоятельно и без нужного опыта будет довольно сложно. Чтобы не допустить этого, нужно настроить элемент, отвечающий за обогащение топливной смеси воздухом. Настройка карбюратора бензопилы Хускварна 142 должна выполняться в такой последовательности:
- Сначала необходимо установить заводские настройки карбюратора бензопилы Husqvarna. Для этого, при холодном двигателе, нужно повернуть регулировочные винты так, как это указано в руководстве по эксплуатации модели;
- После этого нужно завести мотор пилы и дать ему 5 минут для полного прогрева.
После этого нужно медленно повернуть винт «L» до того момента, пока мотор не начнет работать на максимальных оборотах холостого хода. Сразу после этого винт «L» нужно вывернуть на 1/4 оборота в обратном направлении; - Если после этого цепь на шине вращается, то оператору потребуется начать поочередно поворачивать болт «T» до тех пор, пока цепь не остановится;
- Далее нужно найти максимальные обороты двигателя. Для этого необходимо зажать курок газа и начать поворачивать болт «H» до того момента, пока двигатель не начнет стабильно работать на высоких оборотах. После этого винт «H» необходимо вывернуть на 1/4 оборота в обратном направлении.
После этого нужно медленно повернуть винт «L» до того момента, пока мотор не начнет работать на максимальных оборотах холостого хода. Сразу после этого винт «L» нужно вывернуть на 1/4 оборота в обратном направлении;
После настройки карбюратора нужно заглушить мотор бензопилы Husqvarna и снова завести его. Чтобы проверить работу двигателя, оператор должен несколько раз резко нажать на курок газа.
Если во время нажатия курка мотор быстро набирает обороты, и теряет их при отпускании курка, значит регулировка штатного карбюратора была выполнена оператором успешно.
Неисправности бензопилы и способы их устранения
Владельцы модели Husqvarna 142 часто сталкиваются с типичными поломками, вызванными неправильной эксплуатацией садового инструмента или банальным износом его деталей.
К этим неисправностям относиться:
- отсутствие запуска бензопилы – причина этой поломки кроется в заливании свечи зажигания. Чтобы получить возможность запустить мотор пилы, нужно снять, промыть и просушить свечу. После этого нужно продуть цилиндр, несколько раз резко потянув на себя трос стартера при вывернутой свече. После этого нужно вкрутить свечу и завести мотор садового инструмента;
- повышение вибрации при работе пилы – ремонт этой поломки выполняется путем очистки или замены глушителя. Также потребуется осмотреть пружины антивибрационной системы. При необходимости просевшие детали необходимо поменять;
- стреляющие звуки – если при работе модели Husqvarna слышны громкие хлопки, то причины поломки нужно искать в карбюраторе или глушителе.
- вытекание масла для смазки цепи – чтобы устранить эту поломку необходимо проверить состояние масляного насоса и трубок. Неисправную деталь потребуется заменить.
Чтобы избежать дальнейших поломок бензопилы Husqvarna 142, нужно использовать для ее заправки качественный бензин и масло. Это поможет предотвратить повышенный износ деталей и защитить узлы модели от перегрева.
Бензопилы Хускварна (Husqvarna) 142 — характеристики, устройство
Содержание
- 1 Устройство бензопилы Хускварна 142
- 2 Регулировка карбюратора бензопилы Хускварна 142 своими руками
- 3 Неисправности бензопилы Хускварна 142 и их устранение
- 3.1 Что делать, если не заводится бензопила Хускварна 142?
- 3.2 Бензопила заводится и глохнет – методы ремонта
Бензопила Husqvarna 142 – это надежный, экономичный и простой в использовании бытовой инструмент.
Модель отличается солидным запасом мощности и крутящего момента, что дает возможность эксплуатировать ее не только в частном хозяйстве, но и во время валки леса. Высокое качество сборки и ряд полезных функций позволяет использовать пилу в наиболее сложных погодных условиях.
Устройство бензопилы Хускварна 142
Бензопила Хускварна 142 оборудована мотором, при производстве которого использовалась фирменная технология X-Torq. Благодаря этому двигатель потребляет меньшее количество горючего, не теряя в КПД и эффективности при работе.
Для охлаждения мотора компания Husqvarna использует систему Air Injection, которая увеличивает длительность интервалов между заменами воздушного фильтра, а также снижает износ важных деталей мотора. Для гашения вибрации пила оснащена еще одной фирменной технологией – LowVib. Она состоит из нескольких демпферов, которые играют роль своеобразных амортизаторов.

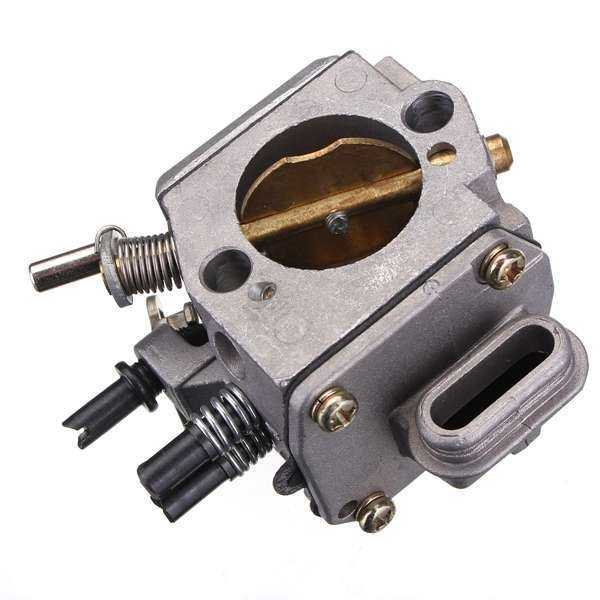

В комплектацию пилы Хускварна 142 входит японский карбюратор Walbro. Он отличается долговечностью и увеличенным объемом, что позволяет за один цикл приготовить большое количество топливной смеси.
Запуск ДВС выполняется при помощи ручного стартера. Благодаря функции SmartStart, его сопротивление было снижено на 40 %. Трос стартера расположен в задней части инструмента. Рядом с ним находятся другие органы управления – переключатель положения заслонки дросселя, рычаг газа, а также кнопка включения и выключения зажигания.
За распил древесины отвечает фирменная шина и цепь. Для натяжения цепи в боковой части бензопилы находиться отдельная звездочка – это позволяет отрегулировать пильный элемент без использования инструментов. Во время эксплуатации пилы цепь смазывается в автоматическом режиме.
Все внутренние механизмы и запчасти Хускварна 142 помещены под прочный корпус, изготовленный из многослойного пластика. Он выдерживает падения с небольшой высоты и случайные удары о твердые предметы. Для удобного использования инструмента в его комплектации предусмотрены 2 прорезиненные рукоятки.
Защиту вальщика обеспечивает щиток для правой руки оператора, а также эффективный цепной тормоз.
Он срабатывает сразу же при попадании цепи на гвозди и другие твердые предметы.
Технические характеристики модели
Бензопила Хускварна 142 обладает солидными техническими параметрами. Они включают:
- мощность – 2,7 л. с.;
- максимальная скорость вращения – 13000 об/мин.;
- емкость резервуара для горючего – 410 мл;
- емкость резервуара для масла – 200 мл;
- рекомендуемая длина шины – 35–40 см;
- шаг цепи – 0,325 «;
- масса в собранном виде – 5 кг.
Благодаря хорошим характеристикам, модель Хускварна 142 может использоваться не только для ухода за садом, но и в целях валки леса. Инструмент успешно справляется с обрезкой веток и сучьев, расчисткой кустарника, а также спиливанием деревьев, диаметр стволов которых не превышает 45 см. Небольшой вес пилы дает возможность использовать ее на большой высоте.
Регулировка карбюратора бензопилы Хускварна 142 своими руками
Настройка карбюратора бензопилы Хускварна 142 дает возможность избавиться от ряда проблем.
В их перечень входит:
- медленный разгон двигателя;
- неспособность достичь максимального крутящего момента;
- частое отключение двигателя;
- появления громких стуков при работе инструмента;
- увеличение количества потребляемого горючего.
Если вовремя не настроить карбюратор пилы, то это приведет к более серьезным поломкам, от которых пострадает двигатель и система зажигания.
Как указывает инструкция по эксплуатации, настройка карбюратора Хускварна 142 должна выполняться в следующем порядке:
- Сначала нужно завести пилу и дать ее двигателю прогреться;
- Далее винт L потребуется повернуть до достижения самых высоких оборотов мотора в режиме холостого хода;
- Как только максимальные обороты будут достигнуты, винт L потребуется повернуть на 1/4 оборота в обратном направлении. Если во время этого цепь пилы начинает вращаться, то винт T следует повернуть против хода стрелки часов до момента полной остановки цепи:
- Регулировка винта H проводится на 10-секундном интервале работы мотора на максимальных оборотах. При этом винт следует постепенно повернуть на 1/4 оборота по ходу стрелки часов. Если во время этого мотор пилы не набирает максимальные обороты, то винт потребуется повернуть снова на 1/4 поворота. Слишком малые обороты будут сопровождаться громким визжанием инструмента, а слишком высокие – увеличением количества выхлопных газов;
- Для регулировки винта T нужно поворачивать его по ходу стрелки часов до момента, пока цепь не начнет вращаться. Сразу после этого винт нужно повернуть в обратном направлении, пока цепь не остановиться.
При этом винт следует постепенно повернуть на 1/4 оборота по ходу стрелки часов. Если во время этого мотор пилы не набирает максимальные обороты, то винт потребуется повернуть снова на 1/4 поворота. Слишком малые обороты будут сопровождаться громким визжанием инструмента, а слишком высокие – увеличением количества выхлопных газов;Выполнив все эти действия, владелец Хускварна 142 сможет стабилизировать работу инструмента, сократить расход горючего, а также уберечь важные детали пилы от повышенной нагрузки.
Неисправности бензопилы Хускварна 142 и их устранение
Существует ряд типичных поломок, с которыми чаще всего сталкиваются владельцы бензопилы Хускварна 142.
Чтобы суметь выполнить их самостоятельный ремонт, потребуется разобраться в признаках проблемы, и найти неисправную деталь.
Что делать, если не заводится бензопила Хускварна 142?
Самая распространенная причина этой проблемы заключается в свече зажигания. Если пила не заводиться ни на холодную, ни на горячую, то нужно внимательно осмотреть свечу.
Если свеча полностью сухая, значит, горючее не проходит в цилиндр. В таком случае нужно осмотреть топливные патрубки, по которым должно циркулировать топливо. Неисправные шланги потребуется заменить, и очистить цилиндр двигателя от нагара.
Если на свече зажигания был обнаружен нагар и большое количество топлива, значит, во время запуска горючее заливает деталь. Чтобы исправить проблему, потребуется открутить свечу, очистить и просушить ее. Все внутренне пространство под деталью также нужно продуть сжатым воздухом из баллона, и вытереть полотенцем.
После выполненных действий бензопилы Хускварна 142 будет заводиться с первого или со второго раза.
Чтобы не допустить появления подобных проблем, следует использовать для заправки инструмента только качественные бензин и масло.
Бензопила заводится и глохнет – методы ремонта
Если Хускварна 142 запускается, и сразу глохнет, то основная причина этому кроется в износе колец, что приводит к потере компрессии. Если мотор заводиться и глохнет при холодном запуске, то следует проверить глушитель, а также контакт между высоковольтным проводом и свечей.
Чтобы исправить неисправность, потребуется разобрать пилу, и осмотреть поршневые кольца. В случае необходимости их нужно заменить. Не лишним будет очистка стенок цилиндра от остатков горючего.
Если кольца исправны, то нужно осмотреть контакт между свечей и проводом бензопилы. Также нужно очистить снять глушитель и осмотреть его стенки. В результате длительного использования инструмента, на стенках глушителя скапливается толстый слой нагара. В этом случае потребуется продуть элемент сжатым воздухом из баллона.
После выполнения всех перечисленных процедур, нужно собрать инструмент, и завести его. Перед использованием пилы ей нужно дать несколько минут для прогрева двигателя. Далее можно продолжить эксплуатацию инструмента в нормальном режиме.
