Устройство, настройка и неисправности карбюратора четырехтактного скутера

В статье подробно описано устройство и принцип работы карбюратора. Приведены возможные неисправности и способы их устранения, а так же рекомендации по настройке карбюратора.

Перед написанием этой статьи я почитал публикации о карбюраторах в рунете. Обнаружил только, что журнал «Мото» опубликовал подобную информацию в октябрьском номере 2005 г. Саму статью я так и не нашел.

Принцип работы карбюратора. Про принцип работы карбюратора написано много, на мой взгляд об этом рассказано наиболее полно и доступно в статье, найденной в интернете:

Принцип работы и регулировка карбюратора Многие рано или поздно сталкиваются по каким либо причинам с необходимостью регулировки карбюратора. Но не все знают как правильно это сделать. Данная статья может пригодится Вам в такой ситуации…
Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой.
Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок.

С азов и начнем.
Рассмотрим принцип работы карбюратора на примере рисунка 1:



Отверстие карбюратора, через которое топливовоздушная смесь (смесь, которая воспламеняется в камере сгорания и заставляет поршень двигаться вверх-вниз) подается во впускной коллектор, как показано на рисунке стрелкой 1 (впускной коллектор — это труба, соединяющая карбюратор с двигателем) и далее поступает в камеру сгорания. При работающем двигателе во впускном коллекторе снижается давление, относительно атмосферного, что также приводит к снижению давления и в карбюраторе. Естественно, так как атмосферное давление выше, то со стороны карбюратора, показанной синей стрелкой, воздух начнет поступать в него и, соответственно, через впускной коллектор и перепускные каналы в камеру сгорания. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры и смешиваться с ним, тем самым создавая топливовоздушную горючую смесь.

На рисунке 1 видно, что воздух в карбюратор поступает по постепенно сужающемуся каналу. Это подобно руслу реки. Вы наверное замечали, что в том месте, где река сужается — течение увеличивается. Тоже происходит и в карбюраторе: движение воздуха убыстряется, что приводит к еще большему его разряжению. Камера, где находится топливо, соединена с атмосферой, поэтому давление в ней выше, и топливо по трубочке поднимается вверх и смешивается с воздухом. Получается топливовоздушная горючая смесь. Чем ниже давление в карбюраторе — тем больше топлива поступает и смешивается с воздухом.
Теперь пойдем глубже. Как же регулировать подачу топлива с воздухом? Наверное все вы замечали, что на руле мотороллера справа есть ручка газа? :о) Вот она то и управляет карбюратором. Рассмотрим рисунок 2 ниже:

Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. При отпущенном газе игла практически полностью перекрывает канал подачи топлива из поплавковой камеры (почему поплавковой, мы расскажем ниже) а воздушная заслонка — перекрывает воздух.

Как же игла перекрывает канал топлива? Да очень просто! Посмотрев рисунок 3 Вы все должны понять сразу. Чем больше Вы добавляете газ, тем выше поднимается игла золотника и тем больше открывается канал подачи топлива. Вместе с иглой поднимается и воздушная заслонка. Количество горючей смеси пропорционально увеличивается и подается в камеру сгорания, где и воспламеняется искрой свечи.

Как же работает холостой ход? Зачем он нужен? Нужен он для стабильного поддержания небольших оборотов двигателя во время, когда мотороллер не едет, что бы двигатель не заглох, а также для экономии топлива. Горючая смесь в этом режиме довольно бедная и поступает через отдельный канал. Принцип работы показан на рисунке 4.
Когда ручка газа отпущена, игла золотника перекрывает основной канал подачи топлива, лишь воздушная заслонка 3 остается чуть открытой, подавая немножко дополнительного воздуха для холостых оборотов (далее по тексту сократим холостые обороты — ХХ). Отверстие, через которое подается топливная смесь для ХХ, расположено за воздушной заслонкой и топливовоздушная смесь через него начинает поступать в цилиндр только когда разрежение в карбюраторе сильно увеличивается, т.е. когда воздушная заслонка сильно перекрывает воздух.

Горючая смесь на ХХ готовиться таким образом: топливо из поплавковой камеры подается по каналу 4 и смешивается с воздухом входящим через отдельный воздушный канал показанный синей стрелкой. Качество смеси регулируется винтом качества смеси ХХ 2, т.е. чем больше вы закручиваете винт, тем больше перекрываете воздушный канал, тогда смесь становится богаче (в ней больше топлива), чем больше вы откручиваете винт — тем больше поступает воздуха и смесь становится беднее (в ней больше воздуха). Таким образом, завинчивая вывинчивая винт регулировки качества ХХ, Вы добиваетесь оптимальной пропорции.
Больших или меньших оборотов двигателя добиваються небольшим поднятием или опусканием основной воздушной заслонки 3. Для этого сбоку установлен специальный винт количества оборотов. Закручивая его Вы приподнимаете воздушную заслонку, откручивая — приопускаете.



Для правильной дозировки топлива и воздуха в местах где происходит их забор устанавливаются жиклеры. Что же это такое, жиклер?
Схематически в разрезе он выглядит как показано на рисунке 5:

Отверстие 1 в нем выбирается определенного диаметра и не позволяет потреблять топлива или воздуха больше нормы. Жиклеры установлены на входах в каналы подачи топлива на основной и холостой ход. Также, иногда, вместо регулировочного винта качества воздушной смеси ХХ на входе в воздушный канал устанавливается жиклер. Плюсы данной конструкции — не требуется регулировать качество смеси, минусы — при износе со временем, либо при других факторах Вы не можете ничего отрегулировать.

Что же такое поплавковая камера? Это емкость в карбюраторе, где находится топливо. С помощью пластикового или железного поплавочка уровень бензина в камере всегда остается стабильным. Как только топливо начинает уменьшаться, поплавочек опускается и иголка, с которой он соединен, открывает отверстие подачи топлива из бензобака. Бензин начинает течь, поплавок снова поднимается и уровень стабилизируется.

Стоит упомянуть, что когда двигатель холодный, ему недостаточно топлива для нормального запуска и смесь нужна богаче. Согласитесь, крутить винты и менять жиклеры для этого не совсем удобно :о) Для этого создан дополнительный канал подачи топливной смеси, очень похожий на основной, только меньших размеров. Там также есть воздушная заслонка и игла, только управление заслонкой происходит в основном двумя способами:

1). Ручное управление. На руле установлен рычажок. На холодную Вы его поворачиваете, открывается дополнительный канал и поступает дополнительная смесь. По мере прогрева поворачиваем рычаг в исходное положение.
2). Автоматическое управление. Игла и заслонка соединены с устройством, которое принудительно нагревается. Нагрев зачастую происходит спиралью (подобной в кипятильнике), подключенной к генератору. При этом материал, который нагревает спираль, расширяется и толкает шток к которому и присоединена воздушная заслонка с иглой. Время прогрева рассчитано оптимальным образом, и по истечение определенного времени (приблизительно от 3 до 7 минут) канал полностью закрывается.

Следует учесть, что регулировку карбюратора нужно проводить только на хорошо прогретом двигателе. На холодном двигателе будет мешать не закрывшаяся заслонка дополнительной подачи топлива, неправильная работа двигателя по причине не полного его прогрева. Начинайте регулировку сразу после того Вы покатались на скутере или же после 10-15 минут прогрева.

Также перед регулировкой проверьте, а лучше смените на новую свечу зажигания. Проверьте загрязненность воздушного фильтра, прочисте его или смените на новый. Убедитесь что выхлопная система чиста. Желательно также промыть в бензине и продуть сжатым воздухом все каналы и жиклеры в карбюраторе.
Вот только после этого можно приступать к регулировкам.

А теперь сама регулировка карбюратора.
Игла в воздушной заслонке может перемещаться относительно ее в небольших пределах. Для этого на игле есть пазы в которые вставляется штопорное колечко. Ставим это колечко в средний паз. Болт регулировки качества смеси завинчиваем до упора и отвинчиваем обратно на 1 1/4 — 1 1/2 оборота. Заводим мотороллер.
Если холостых оборотов нет, они слишком низкие или высокие, регулировкой винта холостых оборотов увеличиваем их, если высокие, то уменьшаем.
Затем снова, регулировкой винта качества смеси, добиваемся максимальных холостых оборотов и завинчиваем его обратно на 1/4 — 1/2 оборота.

Пробуем ехать. Если при разгоне с места есть провалы, еще на 1/4 оборота закручиваем винт качества смеси. После каждой регулировки винтом качества подгоняем холостые обороты двигателя винтом холостых оборотов.
При перерасходе топлива, нужно опустить иглу золотника на одно деление и произвести регулировку заново, как описано выше. Если наоборот, скутеру все равно не хватает топлива, есть провалы, поднимаем иглу на деление вверх и все повторяем регулировку сначала.
В некоторой степени правильность регулировки карбюратора можно определить по цвету изолятора свечи. Если цвет коричневый — значит в общем качество топливо нормальное. В основном принцип работы и устройство всех карбюраторов одинаковы, поэтому не важно какой маркой мотороллера Вы обладаете.
Конечно отрегулировать очень точно и правильно карбюратор может только опытный специалист, но благодаря данной статье Вы сможете это неплохо сделать и сами. (*Источник — сайт moto.com.ua)

Устройство карбюратора четырехтактного скутера.



---

Ну теперь опишу особенности устройства и возможные неисправности (равно как и способы их устранения) карбюратора, установленного на 4-тактные скутеры. В общем, этот карбюратор хорошего качества. Только вот впускной патрубок имел на внутренней поверхности неровности и раковины, которые пришлось зашлифовать наждачной бумагой, а затем отполировать полировочной пастой.

Демонтаж. Снимаем сиденье с ящиком для шлема (4 гайки и 2 шурупа под ковриком, подробнее читайте в статье «Регулировка зазора клапанов»). Вот он, карбюратор.

Перед тем, как снимать карбюратор, необходимо почистить места его соединений с воздуховодом воздушного фильтра, всасывающим патрубком (переходником между цилиндром и карбюратором) и устройством запуска холодного двигателя (аналог «подсоса» на авто). Это предотвратит попадание посторонних частиц (как в карбюратор, так и в цилиндр).

Отвинчиваем 2 гайки (показаны красными стрелками), которыми прикреплен переходник к цилиндру (я считаю этот способ проще, но если Вы хотите, то можете ослабить винт хомута на переходнике и снять его с карбюратора).

Ослабляем винт хомута шланга воздушного фильтра и снимаем его с патрубка карбюратора.

Отсоединяем топливный шланг и шланг с патрубка, установленного на переходнике.(шланги указаны синими стрелками)

Отсоединяем тросик газа, для этого пропускаем его через прорезь рычага привода заслонки. Перед этим необходимо открутить контргайку регулятора натяжения тросика газа на карбюраторе и вытащить регулятор из отверстия (так проще, трос не натянут).

Снимаем пластмассовую крышку с устройства запуска и отвинчиваем два болта, крепящих механизм запуска холодного двигателя и вынимаем его. Если неподалеку расположен разъем, то отсоедините провод, идущий к термостату. На моем мопеде для разъединения штекера пришлось бы снимать всю облицовку, поэтому я решил отвинтить само устройство.

Все, карбюратор свободен, но в нем (точнее в поплавковой камере) еще находится бензин. Чтобы его слить, ослабляем спускной винт, расположенный на нижней поверхности карбюратора и сливаем бензин через спускной шланг в подходящюю емкость (в бензобак сливать не советую, так как на дне поплавковой камеры может присутствовать вода).





Теперь можно ослабить хомут переходника и снять переходник.

Итак, к устройству карбюратора.

Топливная игла

Снимаем крышку карбюратора (крышка вакуумной камеры). Она прикручена двумя болтиками одинаковой длины. Откручивать крышку надо осторожно, так как под ней стоит пружина.





Под крышкой находятся пружина, диафрагма со стаканом и топливная игла с колпачком. Доставать иглу аккуратно! На нее надеты шайба и резиновое колечко (выполняющее роль уплотнителя), они очень малы и их легко потерять.





Игла имеет 5 кольцевых вырезов, на один из которых надето кольцо. Переставляя это кольцо мы обедняем (при перестановке выше) или обогащаем (при перестановке ниже) топливную смесь. Обычно кольцо надето на среднюю прорезь. Оптимальным положением является то, в котором мотор не захлебывается.

Настройка карбюратора приведена выше. Хочу заметить, что настраивать надо сразу весь карбюратор, то есть положение топливной иглы и холостой ход. Настройку производить только на хорошо прогретом двигателе!



Как поднимается игла. При открытии заслонки создается разряжение в диффузоре (т.к. увеличивается скорость потока). Давление воздуха в вакуумной камере (над диафрагмой) понижается, стремясь к давлению в диффузоре. (Вакуумная камера и диффузор связаны посредством отверстия в дне стакана-заслонки) В это время давление воздуха под диафрагмой остается постоянным и равно атмосферному (полость под ней сообщается с атмосферой посредством канала в форме дуги, см. фото). Из-за разницы давлений поршень поднимается вверх, постепенно открывая диффузор и поднимая иглу. Таким образом двигатель постоянно получает смесь бензина и воздуха в нужном соотношении.





Поплавковая камера

Снимаем крышку поплавковой камеры, для этого откручиваем 3 болта одинаковой длины.





Вот так выглядит поплавковая камера изнутри.





В поплавок впаян язычек, который связан пружинкой с иглой. Если уровень топлива в карбюраторе уменьшается, то поплавок опускается и тянет иголку. Игольчатый клапан открывается и бензин поступает в поплавковую камеру. При достижением поплавом нормального положения, он давит язычком на иглу, которая в свою очередь закрывает клапан. При попадании грязи в игольчатый клапан, он не закрывается и происходит переполнение поплавковой камеры. Мотор начинает захлебываться, а бензин — вытекать из карбюратора. Проверить работоспособность клапана (даже при прикрученной крышке поплавковой камеры) можно с помощью резиновой груши. Для этого переворачиваем карбюратор, надеваем грушу на патрубок подачи топлива карбюратора и нажимаем на нее. Груша должна оставаться в сжатом положении около 20-30 секунд. Если же она сразу наполняется воздухом, то игольчатый клапан неисправен и нужно его прочистить. Для этого откручиваем болт, фиксирующий ось поплавка и достаем поплавок. Продуваем клапан воздухом и обдуваем иглу. Если это не помогло, то иглу придется сменить.

Переполнение поплавковой камеры может быть так же вызвано неправильной регулировкой положения поплавка. При этом нужно немного подогнуть язычек в сторону иголки. Проверить уровень топлива в поплавковой камере можно с поиощью прозрачной трубки, надетой на сливной патрубок поплавковой камеры. При этом трубку нужно держать вертикально, параллельно боковой плоскости карбюратора.



Жиклеры

В центре поплавковой камеры установлены 2 жиклера. Чтобы их прочистить, необходимо продуть их сжатым воздухом. Если Вы захотите увеличить мощность скутера путем установки жиклера большего диаметра, то это ничего не принесет кроме повышенного расхода топлива. Со стандартным карбюратором мотор устойчиво работает даже при установке 80 кубового цилиндра.

Помимо основного жиклера, мотор получает бензин от дополнительного. На пластине крепления тросика газа установлена тонкая пластинка из металла с пружинкой. (фото)





При резком открытии заслонки, ее рычаг нажимает на эту пластинку (посредством ролика из пластмассы). Эта пластинка нажимает на шток насоса (этот насос носит название «ускорительный насос»), к другому концу которого пркреплена мембрана.

С помощью этой мембраны в карбюратор дополнительно впрыскивается бензин. Если сам клапан или его привод вышли из строя, то мотор не получает поддержки и работает нестабильно когда Вы резко добавляете газ. Прочистите клапан, открутив его крышку, и продуйте каналы.





Если сломался привод, то почините (используйте смекалку) или купите новый.



Чистка карбюратора

Можно прочистить карбюратор в бензине, пользуясь подходящей щеткой. Так же можно приобрести специальный спрей или жидкость и использовать их согласно инструкции. Совсем «продвинутым» рекомендую отнести разобранный карбюратор в автосервис и прочистить его тем ультразвуком (если неподалеку есть такой автосервис).

При сборки карбюратора аккуратно устанавливайте прокладку крышки поплавковой камеры. Мембрана, управляющая топливной иглой, устанавливается только в одном положении, для этого у нее есть полукруглый выступ, а в приемной грани карбюратора соответствующий вырез. В случае, ели мембрана расширилась, охладите ее (например в морозильной камере, в течении 30 секунд), а затем быстро установите на место.

При настройке карбюратора используйте винт холостых оборотов:

и винт регулировки качества смеси. К этому винту можно подобраться, даже если пластиковая облицовка установлена. Используйте длинную отвертку и у Вас все получится!

Вот вобщем то и все о карбюраторе, если возникнут вопросы или замечания, пишите отзыв или оставляйте сообщение в форуме.
Автор: Артем Петров
Источник: china-scooter.ru

Просмотров: 37762

motochasti.ru

Устройство карбюратора скутера и принцип его работы

Устройство карбюратора скутера довольно простое; разобравшись с ним, вы сможете понять, как правильно настроить карбюратор, чтобы транспортное средство не подвело вас в плохую погоду, как можно тюнинговать его, улучшить работоспособность мотора. У вас получится контролировать качество смеси и многие другие процессы, влияющие на работу и эксплуатацию устройства.

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

• Жиклеры.
• Игла, дозирующая поступление кислорода.
• Золотник.
• Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду. От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам.

1 – пусковой обогатитель, 3 – поплавок, 4 – поплавковая камера, 5 – главный жиклер, 6 – обогреватель карбюратора, 7 – дроссель с иглой

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Устройство пускового обогатителя

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

• Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
• После того как двигатель будет остановлен, игла будет убрана обратно.

Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

Устройство поплавковой камеры

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Устройство дозирующей системы

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Устройство системы холостого хода

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

• Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
• Двигатель не дает нужную мощность
• Скутер не заводится
• Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

• Регулировка холостого хода
• Настройка уровня топлива
• Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности. При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Регулировки проводят следующим образом:

• Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
• Винт нужно закрутить до упора по часовой стрелке, но без усилий
• После этого его откручивают против часовой стрелки на 1,5 оборота
• Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
• При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
• Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

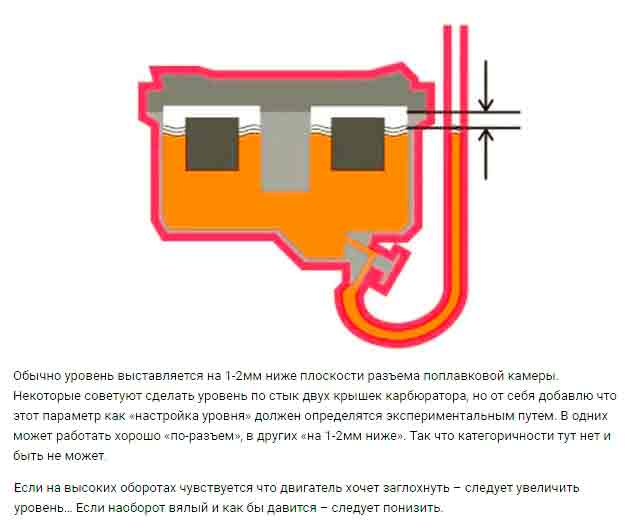

Отрегулировать уровень топлива в камере можно следующим образом:

• Откручивают сливной винт
• Трубку поднимают вверх
• Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
• Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.

Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг

Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.

Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.

Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.

Устройство и подключение карбюратора скутера Yamaha

Скутер Ямаха Джог является одним из самых популярных на российском рынке: это объясняется простотой и надежностью модели, ее доступной ценой. Устройство карбюратора данного скутера стандартно, поэтому разобраться с ним можно, пользуясь описанием, данным выше. Однако при его установке у неопытных владельцев могут возникать некоторые сложности, с которыми мы поможем разобраться.

Карбюратор японского скутера Ямаха Джог

Устройство стоит рассмотреть более подробно. Это поможет понять не только то, как регулировать карбюратор и правильно пользоваться им, но и как правильно его подключить.

• К корпусу карбюратора крепится пусковой обогатитель: он небольшого размера, размещен в пластмассовом корпусе. Он имеет два болта с уплотнителями из резины. Питание обогатителя происходит через 12 В аккумулятор. Это устройство используется для запуска мотора на холодную, так как позволяет обогатить смесь кислородом автоматически.
• Штуцер подсоединяется к шлангу подачи топлива, идущему от краника бензобака.
• Если обогатитель надо снять, потребуется не только открутить болты, но и отсоединить электрический клапан, к которому идет всего два провода.
• Смесительная камера имеет специальную крышку, к которой крепится болт. Если его открутить, можно добраться до дроссельной заслонки. Это позволяет проверить, присоединен ли тросик газа, а также добраться до иглы, регулирующей уровень подачи топлива и воздуха. Если карбюратор нуждается в чистке, обязательно потребуется вытащить дроссель.
• Разъем обогатителя имеет выходы на два провода, желтый подключен к генератору, зеленый идет на массу. В принципе, если перепутать полярность, ничего не случится, и устройство все равно будет работать.
• Для работы обогатителя должно приходить напряжение с аккумулятора. При нагреве элемента внутри устройства игла будет выдвигаться.
• С воздушным фильтром соединен специальный штуцер, между ними есть колено из резины.
• На корпусе карбюратора расположен несколько винтов, при помощи которых можно регулировать холостые обороты и качество смеси.
• Поплавковая камера прикручивается снизу и имеет 4 болта крепления.
• Существует дополнительный штуцер для подачи масла: он самый маленький.
• Второй штуцер нужен для связи с атмосферой, на него ничего надевать не нужно.
• К третьему подключается бензошланг. Он идет к вакуумному крану бензобака.

Устройство карбюратора (видео)

Для наглядности предлагаем посмотреть видео-инструкцию об устройстве карбюраторов и принципе их работы:

Зная устройство карбюратора и понимая, что и куда требуется подключать, вы сами без труда сможете его разобрать-собрать, прочистить и настроить вне зависимости от того, какая у вас марка и модель скутера, при определенной сноровке. Все эти процедуры не займут много времени, помогут сэкономить деньги на автосервисах. Умение проводить их выручит вас, когда мотор не хочет заводиться.

proscootera.ru

Как отрегулировать карбюратор на скутере, советы и рекомендации, видео

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

LiveJournal

Своевременное и правильное техническое обслуживание транспортного средства является залогом не только его продолжительной жизнедеятельности, но и его правильной работы и безопасности. Кроме того, что есть определенные условия, при которых следует производить техническое обслуживания транспортного средства, вне зависимости от наличия конкретных неисправностей (например, длительный простой, холодное время года, пробег и многое другое), также существуют и определенные «симптомы», свидетельствующие о срочной необходимости проведения ТО. Данное правило касается абсолютно всех механических транспортных средств, в том числе и скутеров.

Стоит сказать, что залогом правильной работы всех механизмов скутера является надлежащее функционирование карбюратора.

Абсолютно каждый владелец скутера должен иметь представление о его регулировке. Если же новичку еще ни разу не выпадала возможность отрегулировать скутер, то за помощью можно обратиться к опытным механикам, соответствующей литературе и советам в интернете.

Прежде всего, необходимо знать, что именно из себя представляет карбюратор и для чего он предназначен. В первую очередь, он является тем местом, где происходит приготовление топливной смеси путем смешивания бензина и воздуха. Именно такая топливная смесь впоследствии и подается в цилиндр двигателя. Если работа карбюратора настроена правильно, то скутер будет иметь соответствующую скорость и мощность, а также правильный и экономичный расход топлива. Все это, в свою очередь, обеспечивает безопасную езду пилота.

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

• трубку Вентури;
• заслонку с иглой;
• поплавковую камеру;
• систему холостого хода;
• пусковой обогатитель;
• золотник;
• ускорительный насос.

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора. Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах.

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.

Как отрегулировать карбюратор на скутере

Как говорилось в начале статьи, что существует плановое техобслуживание и внеплановое, т.е. то, которое вызвано определенными симптомами.

Перечень случаев, когда регулировка карбюратора на скутере является вынужденной мерой:

• проблемы с запуском двигателя. Он может не запускаться вовсе, или же с определенными усилиями;
• потеря прежней динамики скутера и разгона;
• наличие нестабильного холостого хода;
• наличие завышенных оборотов двигателя скутера;
• если скутер стал более прожорливым;
• наличие черного дыма из выхлопной трубы.

Таким образом, если был замечен хотя бы один из выше перечисленных симптомов, то это явный сигнал к тому, что необходимо осуществить регулировку скутера.

Существует несколько правил регулировки.

1. Она осуществляется при горячем двигателе, прогретом не менее 10 минут;
2. Перед регулировкой обязательной мерой является проведение тщательной чистки карбюратора;
3. Первым этапом выполняется регулировка холостого хода;
4. После этого регулируется качество смеси, а также настраивается уровень топлива.

Холостой ход, как говорилось выше, регулируется с помощью винта. Данная регулировка будет необходимой мерой в том случае, если транспортное средство на протяжении длительного времени стояло без движения (например, после зимовки). Регулировка холостого хода, как бы, придает карбюратору новую жизнь. Итак, если необходимо обороты сделать выше, то винт закручивается, и наоборот: для уменьшения оборотов винт откручивается.

Регулировка смеси

Качество смеси влияет на расход топлива, а также на общую работу двигателя скутера. Поэтому, ее настройка также является одним из этапов регулировки карбюратора. Согласно рекомендациям  специалистов, смесь необходимо настраивать  в соответствии с заводскими пропорциями. Если же в смеси будет большой объем воздуха, т.е. она будет бедной, то есть риск получить частое перегревание скутера, в результате чего произойдет потеря мощности и динамики скутера.

Если же смесь сделать очень богатой, то это ударит по карману, а также приведет к образованию излишнего нагара в камере сгорания, поскольку будет происходить перерасход топлива. Регулировка качества смеси осуществляется при помощи винта или же изменения положения иглы в дроссельной заслонке. Обычно, пользуются перемещением иглы: подниманием иглы смесь обогащается, опусканием – обедняется.

Если качество смеси настроено так, как нужно, то это становится заметным в следующих моментах:

• разгон скутера осуществляется плавно;
• при езде на нем двигатель работает четко, без каких-либо провалов;
• отсутствуют любые рывки.

Кстати говоря, насколько топливо обогащено, расскажет свеча зажигания. Стоит ее выкрутить и осмотреть. Увиденный на ней черный нагар в большом количестве свидетельствует об очень обогащенной смеси. Если же нагар белого цвета и свеча выглядит, как новая, то смесь является очень бедной.

Регулировка уровня топлива

Уровень топлива настраивается после соответствующей проверки. Для этого необходимо на нижней части карбюратора найти прозрачную трубку, открутить сливочный винт, поднять трубку вверх и проверить уровень. Нормой считается, когда топливо находится на уровне, чуть ниже бордюра крышки карбюратора.

Если уровень другой, то следует произвести следующие действия:

• снять крышку;
• загнуть усик иглы, который выступает в качестве запорного механизма. Данный вид настройки осуществляется в крайне малых диапазонах.

Таким образом, если все выполнено правильно, то скутер порадует своей отменной работой, скоростью, мощностью, плавной ездой, и, конечно же, безопасностью. Стоит также еще раз обратить внимание на тот факт, что карбюратор должен быть обязательно чистым перед его регулировкой, а также все его составляющие должны быть заводского производства, а не кустарного и не заимствованные с другого какого-то скутера.



motoking.ru

Регулировка Карбюратора Скутера 4т Видео ~ VESKO-TRANS.RU

Настройка карбюратора 4-хтактного скутера

Настройка карбюратора 4-х тактного скутера это, естественно, не откатка инжектора по широкополосному лямбде, но также просит грамотного подхода и познаний. Для размеренной работы и экономичности китайские производители разработали и ввели несколько конструктивных дополнений. Перед тем, как заняться регулировкой карбюратора на скутере 4т, не излишним будет знакомство с устройством этого устройства.

Основное назначение головного устройства системы питания заключается в подготовке хорошей консистенции, поступающей конкретно в цилиндр. Карбюратор состоит из таких узлов:

1. Корпус.
2. Дроссельная заслонка.
3. Жиклеры.
4. Поплавковая система.
5. Дроссельная заслонка.
6. Ускорительный насос.
7. Пусковой обогатитель.
8. Винты для настройки.
9. Дозирующая игла.

Для создания обогащенной смеси при запуске холодного мотора китайские скутеры оборудованы пусковым обогатителем.

При отсутствии напряжения на его контактах игла полностью освобождает пусковой канал, что открывает путь для увеличенной дозы горючего в карбюраторный диффузор.

За показатели экономичности отвечает система отключения ХХ, которая отключает опцию холостого хода при нагрузке.

Как настроить карбюратор любой — пример скутер carburetor setting.

Авто.Мото.скутер.Бензопила..и все БЕНЗИНОВЫЕ двигатели имеют —КАРБЮРАТОР-устройство для приготовления…



РАЗБОРКА, ЧИСТКА, НАСТРОЙКА КАРБЮРАТОРА КИТАЙСКОГО СКУТЕРА. ДВИГАТЕЛЬ 139QMB

РАЗБИРАЕМ, ЧИСТИМ, НАСТРАИВАЕМ КАРБЮРАТОР ДВИГАТЕЛЕЙ 139 QMB КИТАЙСКИХ СКУТЕРОВ ГРУППА ВК …

Не смотря на сложность конструкции, обслуживание карбюраторного узла вполне по силам начинающему механику. Перед началом процесса стоит установить проверенную свечу зажигания, а также хороший воздушный фильтровочный элемент. Регулировка карбюратора на скутере 4т должна производиться на прогретом двигателе. Процесс состоит из таких операций:

• юстировка холостого хода;
• наладка качества смеси винтом;
• регулировка иглой качества смеси;
• юстировка уровня горючего в поплавковой камере.

В конструкции карбюратора предусмотрен винт, который управляет оборотами мотора на холостом ходу.

При его закручивании канал подачи воздуха делается меньше, вследствие чего топливная смесь обогащается и количество оборотов увеличивается. Чтобы уменьшить этот показатель, соответственно, винт нужно выкрутить. Процесс контролируется при постепенном отвинчивании на каждые четверть оборота.

Соблюдение пропорций горючей смеси является главным условием для бесперебойной и стабильной работы скутера.

Данное условие выполняется, в зависимости от модели, посредством юстировки соответствующим винтом или иглой дроссельной заслонки. Обогащение смеси происходит при повороте винта по часовой стрелке или при поднятии иглы.

С точностью до наоборот выполняется процесс обеднения состава. На новом изделии считается нормальным положение винта в выкрученном состоянии на 1,5-2 оборота. Степень износа двигателя и наличие других поломок может расширить этот диапазон. Опытные механики проверяют точность настройки, проверяя свечу зажигания.

Количество топлива в поплавковой камере проверяется при запущенном моторе скутера путем поднятия вверх трубки подачи горючего. Несоответствие уровня техническим нормам устраняется регулировкой держателя иглы в небольших пределах. Регулировку карбюратора на скутере 4т можно считать законченной, если при пробной поездке отсутствуют нежелательные провалы и детонация.

vesko-trans.ru

Как самостоятельно настроить и отрегулировать карбюратор скутера| Информация, эксплуатация, обслуживание

• Главная
•  →
• Информация
•  →
• Как самостоятельно настроить и отрегулировать карбюратор скутера

Информация

20.10.2014

Как самостоятельно настроить и отрегулировать карбюратор скутера

Приступать к процедуре настройки и регулировки карбюратора скутера можно только после того, как детально изучен принцип его работы и конструкция. Регулировать карбюратор скутера нельзя в холодном состоянии, эти манипуляции требуют прогревания двигателя. Перед тем как настраивать, следует промыть карбюратор и почистить все его узлы, поскольку засорение не позволит качественно провести регулировку. О том, как это сделать, читайте в одной из следующих статей, а теперь конкретно по настройке карбюратора скутера.

Состоит регулировка карбюратора скутера из четырех основных этапов, которые необходимо проводить в описанной последовательности:

1. Регулировка холостого хода скутера,
2. Регулировка топливной смеси, а точнее, ее качества, с помощью специального винта,
3. Регулировка топливной смеси с помощью перемещения иглы,
4. Точная регулировка уровня топливной смеси в камере.

Как отрегулировать холостой ход

Проводится регулировка исключительно на прогретом двигателе. Каждый карбюратор скутера оснащен винтом холостого хода, дающим возможность настроить точную и стабильную работу скутера при простое.

Расположение этих регулировочных винтов на каждой модели скутера неодинаковое, поэтому следует внимательно ознакомиться с мануалом и выяснить месторасположение винта холостого хода на своем мотосредстве. Закручивая этот винт сильнее, добиваются увеличения оборотов. А откручивая – уменьшают.

Чтобы провести соответствующую манипуляцию, обязательно прогрейте двигатель скутера (10 минут будет вполне достаточно), а затем, прикручивая или откручивая винт холостого хода на карбюраторе скутера, можно добиться стабильной и четкой работы мотосредства.

Как отрегулировать качество топливной смеси

Одним из самых важных параметров для стабильной работы всех узлов и агрегатов является горючая смесь. Если ее параметры не соответствуют тем характеристикам, которые изначально закладывались разработчиками, то добиться нормальной функциональности мотосредства будет практически невозможно.

При наличии бедной топливной смеси, карбюратор скутера и другие агрегаты работают на износ, что приводит к быстрым поломкам, перегреву и потере мощности. Если же смесь сильно обогащена, то топлива расходуется на несколько порядков больше, чем описано в мануале, в камере сгорания очень быстро возникает нагар, а карбюратор скутера практически всегда мокрый.

Настраивать качество горючей смеси можно двумя способами: или регулировочным винтом, или передвижением иглы, которая располагается в дроссельной заслонке. Если в конструкции мотосредства по каким-либо причинам винт качества смеси отсутствует, то настройку этого параметра в карбюраторе скутера нужно проводить только иглой.

Если крутить винт по часовой стрелке, то смесь обогащается, если в обратном направлении – то обедняется. То же самое и с иглой в дроссельной заслонке: если иглу немного приподнять, то горючая смесь станет богаче, если опустить – беднее. Лучше всего, если есть такая возможность, использовать оба эти варианта, и тогда настройка будет максимально точной. А если нет, то тут уж другого не дано: придется использовать только иглу. Но если наловчиться, то проводить регулировку карбюратора скутера можно и так, причем добиваясь высоких результатов.

Перед началом регулировки обязательно прогреваем двигатель, при этом карбюратор должен быть максимально чистым внутри. Идеальным считается такое положение винта, когда он откручен на 2 оборота, но учитывая различный износ карбюраторов скутера, этот показатель может выходить за пределы оптимального диапазона. Если с помощь винта плавной работы скутера добиться не удалось, начинаем поднимать или опускать иглу. Чтобы получить к ней доступ, необходимо вытащить дроссель из карбюратора скутера и переместить стопорное кольцо внутри паза.

Определить обогащенность смеси можно по свече: если она вся в нагаре и черная, то топливная смесь богатая, если же белая с оплавленными электродами, то бедная.

Как отрегулировать уровень топлива в камере

Чтобы осуществить проверку уровня топлива, необходимо добраться до прозрачной трубки в нижней части карбюратора скутера. Для этого необходимо открутить сливочный винт и поднять трубку вверх, причем обязательно следить за тем, чтобы она располагалась выше самого карбюратора скутера. Уровень в ней будет оптимальным, если он не будет немного доходить до бордюра крышки.

Если уровень отличается от идеального, необходимо снять крышку и отрегулировать запорную иглу, загнув немного ее усик.

---

15.09.2015Обслуживание аккумулятора для скутера

Свинцово-кислотные аккумуляторы для мототехники производятся двух типов: обслуживаемые и необслуживаемые. Они могут продаваться в заряженном и сухозаряженном состоянии. В последнее время появились еще гелевые



02.09.2015Кикстартер – это не рудимент

На современных скутерах установлены электростартеры. Повернул ключ, завелся и поехал. Но, если выбрать два одинаковых по характеристикам скутера, лучше тот, у которого вдобавок к электростартеру установлен кикстартер



28.08.2015Тюнинг скутера – серьезное дело

Со временем, скутерист убеждается, что многое его перестает устраивать, как в технических характеристиках машины, так и в ее внешнем виде. Вот и возникает желание сделать своего любимца неповторимым, единственным в мире



25.08.2015Замена сайлентблоков амортизатора скутера

Сайлентблоки амортизатора предназначены для соединения деталей подвески с рамой таким образом, чтобы максимально снизить колебания при передаче их от одного механизма скутера к другому



21.08.2015Замена тормозного суппорта скутера

Суппорт является одной из деталей гидравлического дискового тормоза, в систему которого так же входят: рукоятка, главный цилиндр, диск и соединительные шланги. Он служит для передачи усилия от ручки тормоза до тормозного диска и колеса



18.08.2015Двигатель скутера – правильная обкатка

Правильно обкатать двигатель скутера – залог его долговременной и качественной службы. Так что, к этому процессу следует подходить со всей серьезностью, а не сразу на новенькой машине пускаться во все тяжкие



14.08.2015Замена головки цилиндра скутера

Головка цилиндра, по сути, является одной из основных частей цилиндропоршневой группы скутера. С одной стороны она выполняет функцию корпуса, в котором работают поршень, элементы газораспределительной системы и распредвал. С другой стороны



11.08.2015Замена успокоителя цепи ГРМ скутера

Успокоитель цепи ГРМ, является необходимым и очень важным элементом системы подачи топлива в цилиндр, обеспечивая правильное расположение цепи относительно звездочек



05.08.2015Поршень на скутер – как его правильно установить

Поршень позволяет превращать энергию расширяющегося газа в возвратно-поступательные движения поршня, которые превращаются в крутящий момент на оси двигателя. Вот так мы и ездим. Но не все ездят аккуратно



03.08.2015Замена тормозных колодок скутера

Одним из важных компонентов является барабанный тормоз. Обычно с заменой тормозных колодок скутера не возникает особых проблем, но нельзя не сказать, что присутствуют некоторые аспекты, о которых необходимо знать каждому владельцу скутера.



31.07.2015Замена поршневых колец скутера

Понижение уровня тяги, уменьшение максимально возможной скорости, синеватый дым, несущийся из глушителя, плохая динамика разгона – вот краткий перечень признаков износа поршневых колец скутера



29.07.2015Пластик на скутер – инструкция для неленивых

Пластик на скутер – лицо техники. Скутер — универсальный транспорт, потому и вид он должен иметь соответствующий. Блестеть, сиять. Но поездки по камням, лесным тропинкам и прочим прелестям, в первую очередь, сказываются именно на пластике



27.07.2015Замена подшипника коленвала скутера

Подшипник коленвала скутера обеспечивает передачу двигательной силы от цилиндропоршневой группы на заднее колесо скутера. При этом возвратно-поступательные движения преобразуются валом во вращательные



24.07.2015Как выбрать и заменить воздушный фильтр скутера

Воздушный фильтр скутера является очень важной деталью в топливной системе этого транспортного средства. Он предназначен для очищения воздуха, который поступает в карбюратор, от частичек мусора и пыли



22.07.2015Вариатор скутера – стоит ли в нем ковыряться?

Ни одно транспортное средство, не может обойтись без устройства, которое бы меняло соотношение оборотов двигателя и оборотов ведущего колеса. Иначе, машина не вытягивала бы под горку, не могла бы плавно тронуться с места или разогнаться



20.07.2015Замена спидометра скутера

Принцип работы системы измерения скорости заключается в передаче крутящего момента от переднего колеса к магниту спидометра. Для этого на переднем колесе установлена машинка привода троса спидометра, внутри которой расположены шестеренки



17.07.2015Замена подшипника колеса скутера

Подшипники колеса скутера, несмотря на свой небольшой размер и простоту конструкции, фактически обеспечивают комфортное передвижение транспортного средства



13.07.2015Замена реле поворотов скутера

Основным предназначением реле поворотов скутера является обеспечение прерывистой подачи электричества на лампочки поворотных фар



10.07.2015Замена коммутатора скутера

Важнейшая деталь системы зажигания — коммутатор скутера, который способствует передаче напряжения от генератора к свече. Основная функция этого устройства — накапливать и своевременно подавать на высоковольтную катушку импульс



08.07.2015Замена вала заднего колеса скутера

Вал заднего колеса скутера является одной из деталей редуктора, которая обеспечивает вращение колеса. Вся система служит для передачи крутящего момента от корзины центробежного сцепления на колесо при помощи системы валов и шестеренок



06.07.2015Ремонт цилиндропоршневой группы скутера

К ЦПГ скутера относится сам цилиндр с отверстиями для двух клапанов (выпускного и впускного), поршень с установленным на нем компрессионным и маслосъемным кольцом, сепаратора и поршневого пальца со стопорным кольцом



03.07.2015Ремонт подшипника рулевой колонки скутера

Рулевая колонка обеспечивает передачу движения от руля к переднему колесу скутера, что предоставляет ему возможность совершать разнообразные манёвры. Наличие двух подшипников рулевой колонки способствует минимизации силы трения рулевой колонки о раму скутера



01.07.2015Замена подшипников коленвала скутера

Коленвал играет огромную роль в устройстве скутера, обеспечивая взаимосвязь и работу сразу нескольких основных узлов и систем — цилиндро-поршневой группы, генератора, газораспределительного механизма и сцепления



29.06.2015Ремонт ГРМ скутера

Газораспределительный механизм (ГРМ скутера) отвечает за своевременную и бесперебойную подачу бензиново — воздушно — масляной смеси в цилиндр двигателя для ее дальнейшего воспламенения



26.06.2015Замена диска сцепления на скутере

Современные скутеры комплектуются автоматическим механизмом сцепления. Такой удивительный механизм позволяет скутеристу максимально наслаждаться поездкой, получая массу удовольствия. Диск сцепления входит в состав данного механизма



24.06.2015Замена сайлентблоков скутера

В строении любого транспортного средства все элементы подвески соединены с рамой с помощью резино — металлических шарниров, именуемых сайлентблоками. Не стали исключением в этом плане и скутеры



22.06.2015Замена лепесткового клапана скутера

Лепестковый клапан скутера тесно связан с карбюратором, выхлопной трубой (патрубком) и цилиндропоршневой группой, имеет форму одно -, или двускатного элемента



19.06.2015Замена коммутатора скутера

Коммутатор скутера служит для передачи заряда генератора на высоковольтную катушку системы зажигания. Кроме того он накапливает электроэнергию, повышая ее до 400В



17.06.2015Выбор видеорегистратора на скутер

Видеорегистратор — это современная система записи и сохранения информации о дорожной ситуации, позволяющая скутеристу более уверенно чувствовать себя во время езды



15.06.2015Замена статора генератора скутера

Статор является одной из составляющих генератора и вместе с ротором отвечает за выработку электроэнергии, питающей все системы скутера



www.moto-scuter.ru

Карбюратор скутера

Двигатель внутреннего сгорания для работы требует определенной концентрации горючую смесь. При запуске нужно обогатить топливо — уменьшить подачу воздуха и увеличить количество бензина.

После прогрева мотора готовится смесь с наименьшим, оптимальным расходом горючки.

При быстром разгоне скутера требуется резко впрыснуть топливо в цилиндр. Для этого и установлен карбюратор, создавать и управлять горючую смесь питанием мотора

Карбюратор скутера

Принцип работы карбюратора схож с работой пульверизатора. Рассмотрим простейшее устройство.

1 – рукоятка управления дроссельной заслонкой; 2 – трос; 3 – пружина; 4 – дроссельная заслонка; 5 – диффузор; 6 – канал; 7 – отверстие; 8 – седло; 9 – запорная игла; 10 – поплавок; 11 – поплавковая камера; 12 – жиклер; 13 – распылитель; 14 – смесительная камера.

Топливо поступает по каналу 6 самотеком или при помощи топливного насоса. Наполняет поплавковую камеру. Поплавок начинает подниматься к верху и в определенный момент перекрывает заливное отверстие. Это есть уровень нужный для работы устройства.

Поступательные движения поршня в цилиндре создают разряжение. Открывается окно или клапан и воздух движется в камеру сгорания. В трубе 14 всасываемый воздух цилиндром с большой скоростью смешивается с топливом в определенном соотношении. Смесь получается как туман, процесс называется карбюрацией.

Водитель управляет дроссельной заслонкой 4 с помощью ручки 1 и троса, увеличивая подачу смеси. Возвратная пружина 3 возвращает заслонку на место и уменьшает подачу. Но этого не достаточно и на помощь приходят разные дополнительные функции управления.

Системы карбюратора

Задействованные системы:
— автоматическая система уровня топлива;
— холостой ход;
— основной (главный) ход;
— система ускорителя;
— электронный обогатитель.

Автоматический поплавковый уровень, регулирует подачу бензина, как и на простейшем карбюраторе. Регулировка уровня наполняемости производится с помощью подъема и опускания запорной иглы. Для этой цели у поплавка предусмотрен специальный регулировочный рычаг.

Холостой ход устройства влияет на управление. Регулируется двумя винтами количества и качества. Характеризуется послушностью транспортного средства. При отпускании ручки газа двигатель работает равномерно и стабильно. Во время движения при переходе с холостого хода на основной ход. Двигатель не должен иметь провалов или глохнуть.

Основной ход — поступление бензина через главный жиклер. Регулируется иглой прикрепленной к мембране. Положение изменяется при помощи специальных, проточенных канавок. Устанавливая на верхнюю канавку, уменьшаем количество поступления. На нижней канавке соответственно увеличиваем.

Пневмосистема ускорителя начинает работать при резком повороте ручки газа. Бензин дополнительно выдается мотору, через жиклер ускорителя. Обеспечивая быстрый разгон.

В холодное время года запуск мотор усложняется. На помощь приходит установленное заводом изготовителем автоматическое пусковое устройство. Электрический обогатитель упрощает пуск холодного двигателя. Увеличивает количество топлива при запуске. При прогреве двигателя плавно уменьшает подачу и затем полностью отключается.

Обслуживание карбюратора

Ежедневно эксплуатируя скутер необходимо осматривать устройство на наличие подтеканий через уплотнения. Обнаружив подтекания нужно немедленно их устранить. Подтянуть крепление крышек и соединения топливных шлангов.

Содержать устройство в чистоте. Периодически заниматься чисткой и промывкой деталей. Как это сделать есть статья чистка карбюратора скутера 4т.

Регулярно проверять крепление к двигателю, своевременно подтягивать. При разборке и чистке осматривать резьбовые соединения, очищать внутренние полости корпуса. Движущие детали проверяются на износ. Резиновые и бумажные прокладки на целостность. В случае разрывов и если прокладка измятая заменяются новыми.

Не забывайте, что для нормальной работы необходим чистый воздух и чистый бензин. Поэтому своевременно заменяйте топливный фильтр. Первый раз замену нужно сделать через 1000 километров пробега, последующие через 4000 км.

Но воздушный фильтр не подлежит замене, Простая чистка фильтрующего элемента восстановит его первоначальные характеристики.

Единственное условие чистку нужно производить аккуратно. Иначе можно все испортить.

www.50kubovihyjskuter.ru

Как отрегулировать карбюратор на скутере

На сегодняшний день скутер является отличным и недорогим видом городского транспорта. Он экономичен, имеет невысокую цену и легок в обращении. Также благодаря высокой маневренности такой аппарат очень удобен на городских улицах с плотным движением. Благодаря этим положительным качествам, скутеры получили большое распространение практически по всему миру.

Однако, несмотря на свою практичность, скутеры, так же как и другая техника нуждаются в своевременном уходе и ремонте. У большинства моделей ремонт, как правило, сводится к устранению проблем с некорректной работой мотора. Присутствие каких-либо проблем обычно, выражается в не стабильной работе двигателя.

Самыми распространенными сигналами того что скутер нужно загнать на ремонт, являются следующие проблемы: отказ мотора во время езды, затрудненный запуск холодного или прогретого агрегата, провалы мощности в режиме нагрузки, не корректная работа на холостом ходу и так далее. Связано это как правило с износом цилиндров, поршневой группы двигателя или некорректностью настроек систем подачи топлива. И это все абсолютно нормально, так как износ данных деталей или сбой их регулировок просто неизбежен во время длительной эксплуатации.

↑

Как определить причину неисправности

Далеко не всегда владельцы скутеров имеют возможность откатить железного коня на ремонт в мастерскую. Для этого может быть много причин, например, недостаток времени, отсутствие квалифицированного мастера или же банальная нехватка денег на ремонт. В связи с этим иногда приходится ремонтировать свой скутер самостоятельно и облегчить такую задачу поможет знание того как найти и устранить поломку.

В 90 % случаев исток неполадки кроется в некорректной настройке карбюратора. Это может быть связано как с засорами в системе подачи топлива, так и со сбитыми настройками. Не стоит забывать и о подаче воздуха, при эксплуатации аппарата с забитым воздушным фильтром так же снижается мощность, и ухудшается динамика.

Когда начинаются проблемы в запуске холодного или прогретого мотора. Первым делом, обратить свой взор следует на то, как поступает горючее в карбюратор. Поступать оно может как через вакуумный кран (посредством самотека) или через бензонасос, в зависимости от модели скутера. В обоих случаях при неправильной работе узла, топливо не сможет полноценно поступать в карбюратор, и мотор не будет нормально запускаться и работать.

Вторым фактором, влияющим на запуск не прогретого мотора, является исправная работа электрического обогатителя. Для его проверки нужно демонтировать деталь, отключить разъемы питания и подключить их напрямую к аккумулятору. Если узел находится в рабочем состоянии, то его корпус через некоторое время станет нагреваться, а игла медленно подастся наружу. В случае, когда этого не происходит деталь нужно заменить на исправную.

Следующая подсказка к разгадке проблемы, находится в свече зажигания. Внимательно посмотрев на электрод свечи можно понять, что не так с настройкой карбюратора.

Когда в рабочий цилиндр поступает горючая смесь нормального качества, электроды свечи сухие, имеют коричневый цвет и на них отсутствует всяческого рода нагар или копоть.

Если же керамическая часть свечи стала практически белого цвета, а на электродах имеются следы оплавления – на лицо проблема обедненной смеси. Это значит, что в мотор попадает слишком много воздуха и недостаточно топлива, что чревато потерей мощности, проблемами с холодным запуском и стабильными перегревами.

В случае если электроды свечи покрыты копотью или вовсе залиты, дело идет о слишком обогащенной смеси. В этом случае в цилиндр поступает слишком много горючего и мало воздуха, (при этом еще может наблюдаться большое количество сизого дыма, выходящего с выхлопами).

Также причиной затрудненного запуска или вовсе отказа мотора так же может стать и снижение компрессии в рабочих цилиндрах. Такая проблема как правило появляется после длительной эксплуатации и свидетельствует об износе деталей цилиндропоршневой группы. Выяснить это поможет инструмент под названием – компресометр. Для замера компрессии нужно открутить свечу зажигания и подсоединить не ее место данный прибор. Далее необходимо покрутить стартером и устройство сделает все необходимые замеры. В случае если компресометр выдает менее 7.1 атмосфер, то мотор в любом случае подлежит ремонту.

↑

Как отрегулировать карбюратор на скутере

Когда факт того что настраивать агрегат придется самостоятельно уже определен. Первым делом стоит тщательно промыть все внутренние узлы карбюратора и прочистить воздухофильтр.

Промывка происходит примерно следующим образом: Перед чисткой карбюратора, узел необходимо демонтировать. При этом необходимо осторожно отсоединить топливные и масляные магистрали, патрубок воздуховода, контактный разъем электроклапана и отвинтить крепежные болты.

Важно! Все монтажные и промывочные работы производятся исключительно в условиях максимальной чистоты рабочего места.

После того как демонтаж произведен, карбюратор нужно тщательно вымыть снаружи при помощи бензина, солярки или специальных очистителей и дать ему высохнуть. Затем нужно приступать к внутренней очистке.

В начале снимается крышка поплавковой камеры и промывается внутри. Затем демонтируется поплавок, не допуская деформации пластины и выполняется полная чистка нутра карбюратора.

Для этого применимы два метода:

1. Промыть все ходы бензином, а для продувки можно использовать обычный компрессор или насос с насадкой.
2. Приобрести средство для промывки карбюратора в форме аэрозоля.

По эффективности оба метода одинаково хороши, здесь можно выбирать больше из личных предпочтений. Первый метод более хлопотный и трудоемкий, но дешевый. Второй же метод быстрый и легкий, но придется потратиться на покупку промывки.

Очень важно тщательно промыть все ходы и полости, особенно следует обратить внимание на состояние жиклеров. При промывке жиклеры и стартовый обогатитель необходимо демонтировать и промыть отдельно. По окончании процедуры все внутренние узлы и полости должны быть в идеальной чистоте. После высыхания, карбюратор собирается и монтируется на свое место. После обратной сборки и монтажа, можно выполнить его калибровку.

↑

Настройка холостого хода на скутере

Любая регулировка карбюратора производится только с прогретым мотором. Для этого следует запустить мотор и дать ему прогреться примерно 10 – 15 минут. Если перед первым запуском карбюратор промывался, то мотор не запустится сразу. Для его нормального запуска потребуется накачать топливо в поплавочную камеру и только после этого будет возможно завести двигатель. После прогрева, путем манипуляций с винтом холостых оборотов следует добиться адекватной работы двигателя во время простоев.

Важно! Расположение винтов для настройки на моделях разных фирм, может отличаться поэтому прежде чем проводить какие-либо манипуляции следует ознакомиться с техническим паспортом изделия.

↑

Настройка качества смеси

От настройки качества горючей смеси на прямую зависит работа мотора. Регулировку можно производить двумя способами: регулировочным винтом или перемещением иглы (в зависимости от конструкции карбюратора).

В первом случае при вращении винта по часовой стрелке – смесь обогащается, при вращении в противоположную сторону – смесь обедняется. Обычно самым лучшим положением считается, когда винт качества выкручен примерно на 1.5 – 2 оборота. В индивидуальных случаях допустимы небольшие колебания этого диапазона.

Во втором случае регулировка производится положением дозирующей иглы. Благодаря тому, что игла имеет конусообразную форму при ее поднятии увеличивается проходимость канала, и смесь обогащается и при опускании – наоборот обедняется. Для настройки нужно извлечь иглу из дроссельной заслонки и путем перемещения стопорного кольца по пазам выставить необходимое положение.

↑

Настройка уровня топлива в поплавковой камере

Регулировать уровень топлива в камере поплавка, следует только при прогретом, работающем моторе при помощи проверочной трубки, которую обычно располагают снизу карбюратора. Для этого нужно выкрутить винт слива, поднять трубку вертикально и удостовериться в том, что уровень топлива находится примерно на одном уровне с бордюром крышки.

В результате всех этих манипуляций скутер должен ехать без рывков, провалов мощности и т. д. А мотор будет работать ровно и без перегревов.

prokarbyrator.ru
