Порядок зажигания 402 двигателя: как выставить и отрегулировать

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Содержание статьи

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании.

Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором  вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет  цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму  и порядке:

• Коленвал  занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

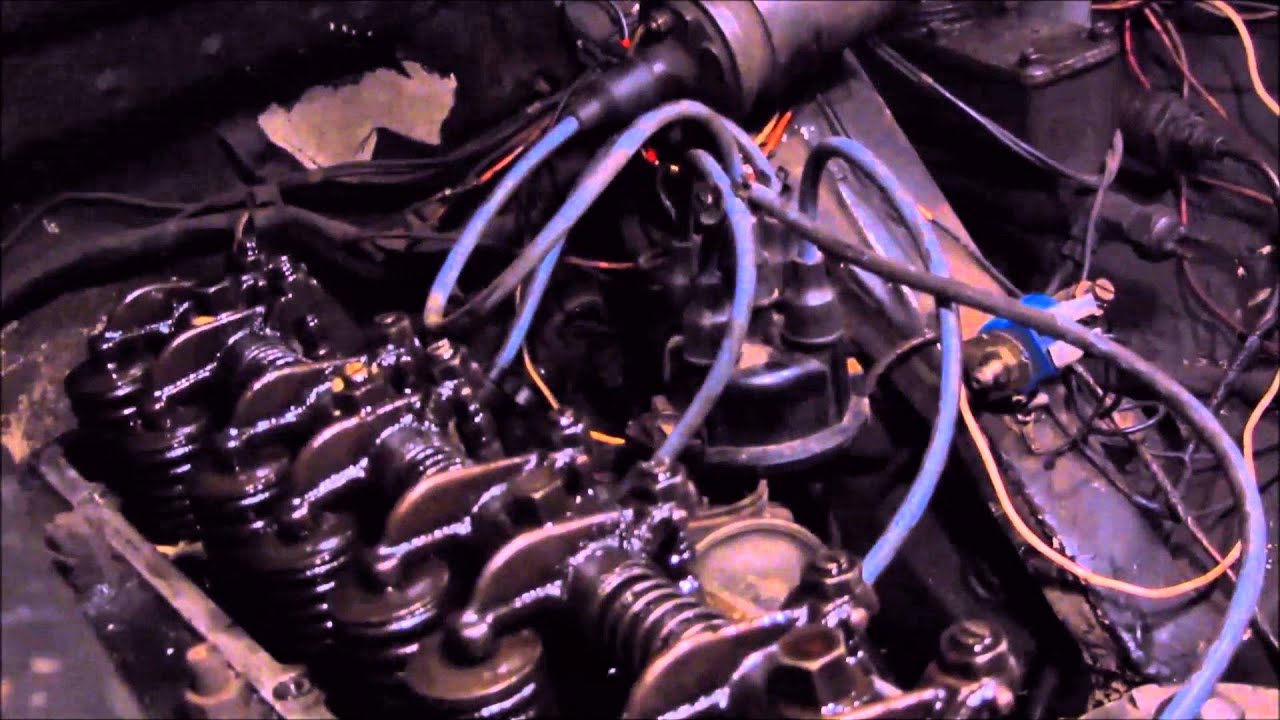

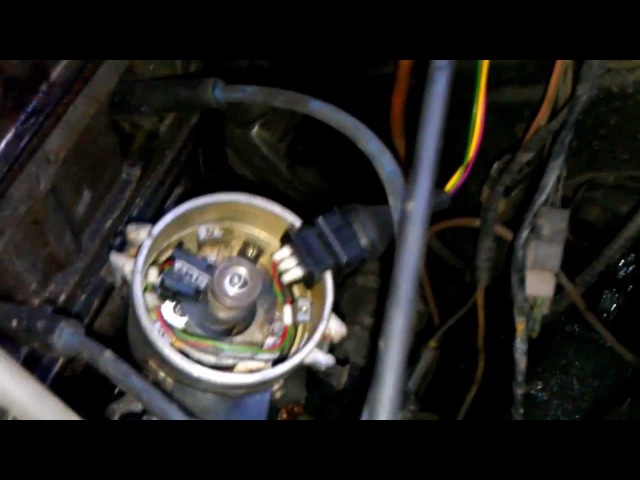

Видео-инструкция выставления зажигания

Регулировка момента зажигания | AUTOFIZIK.

RU / авторемонт

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).
Для двигателя УМЗ-4215…

…выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя…

…бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора…

…и устанавливаем его шкалу на нулевое деление (середина шкалы).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора…

…и, поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.
Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50–60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Как правильно выставить зажигание на двигателе 402

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность.
В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
• Контактная система
• Бесконтактная система

Система зажигания состоит из следующих компонентов:
1. Катушка
2. Распределитель-прерыватель искры (трамблер)
3. Коммутатор
4. Свечи зажигания
5. Замок зажигания
6. Стартер
7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
• Неустойчивая работа мотора на холостом ходу
• Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
• Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)

• Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
• Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)
• Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
• Проблема с запуском мотора (Нужно несколько попыток)
• Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
• Свечи зажигания светло-серого или белого цвета
• Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
• Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы:
• Порядок работы двигателя 1-2-4-3
• Ротор трамблера вращается против часовой стрелки
• Люфт на свече зажигания должен быть не более 0,8мм
• Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм
• Значение сопротивления на свече зажигания колеблется от 4 до 7кОм
• Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель).
Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок
корректор-октана.
Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60км\ч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Ремонт и установка трамблера на 402 двигателе, регулировка зажигания: видео, как установить привод

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Содержание

[ Раскрыть]

[ Скрыть]

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0. 45 и не менее 0.5 кОм.

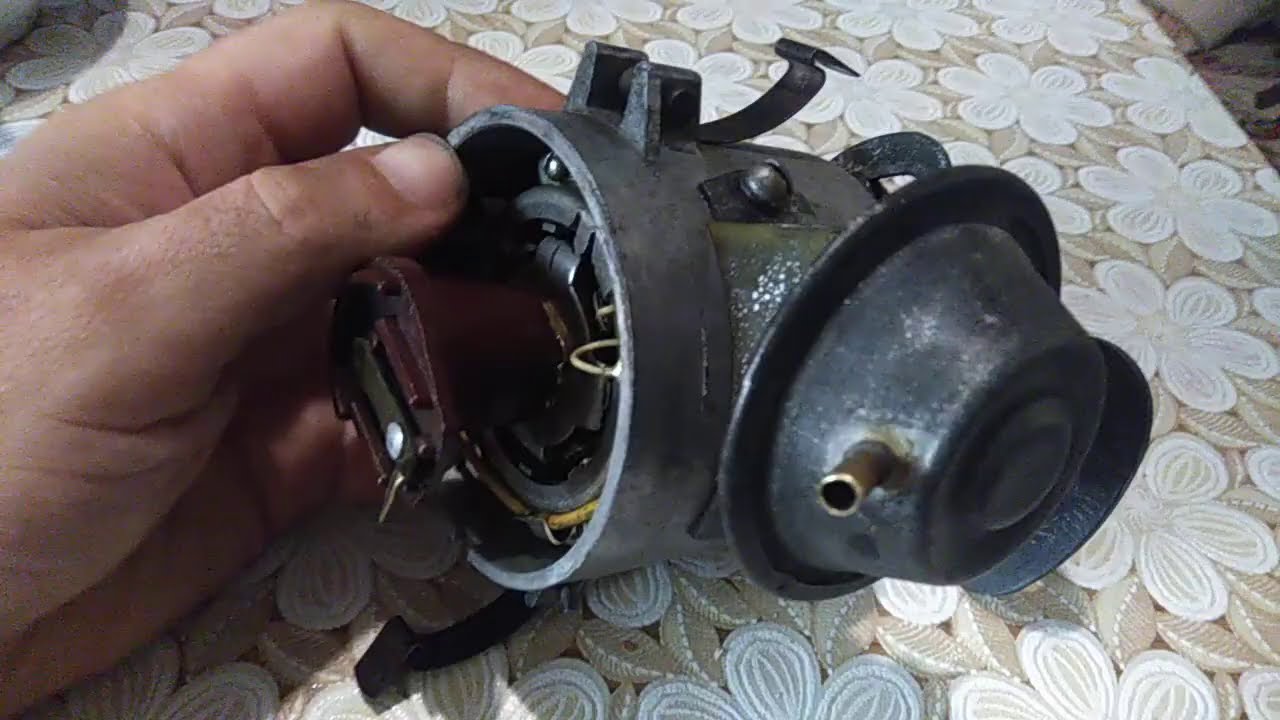

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

 Загрузка …

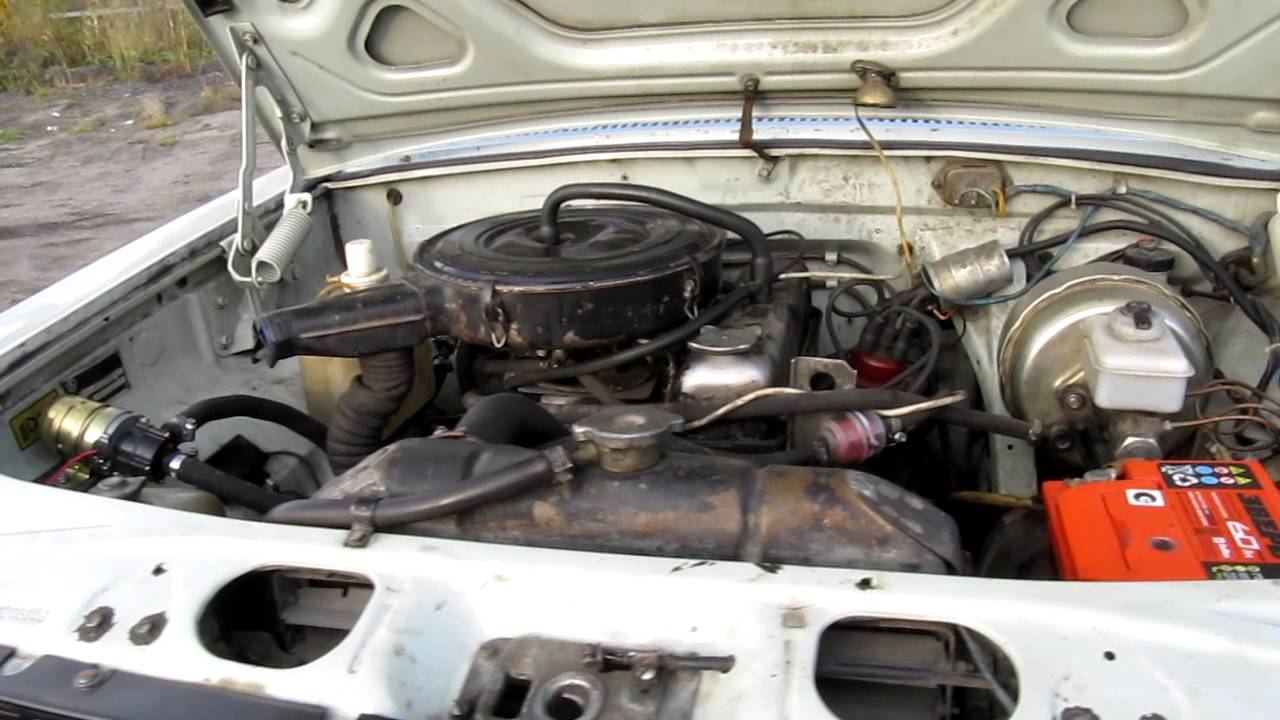

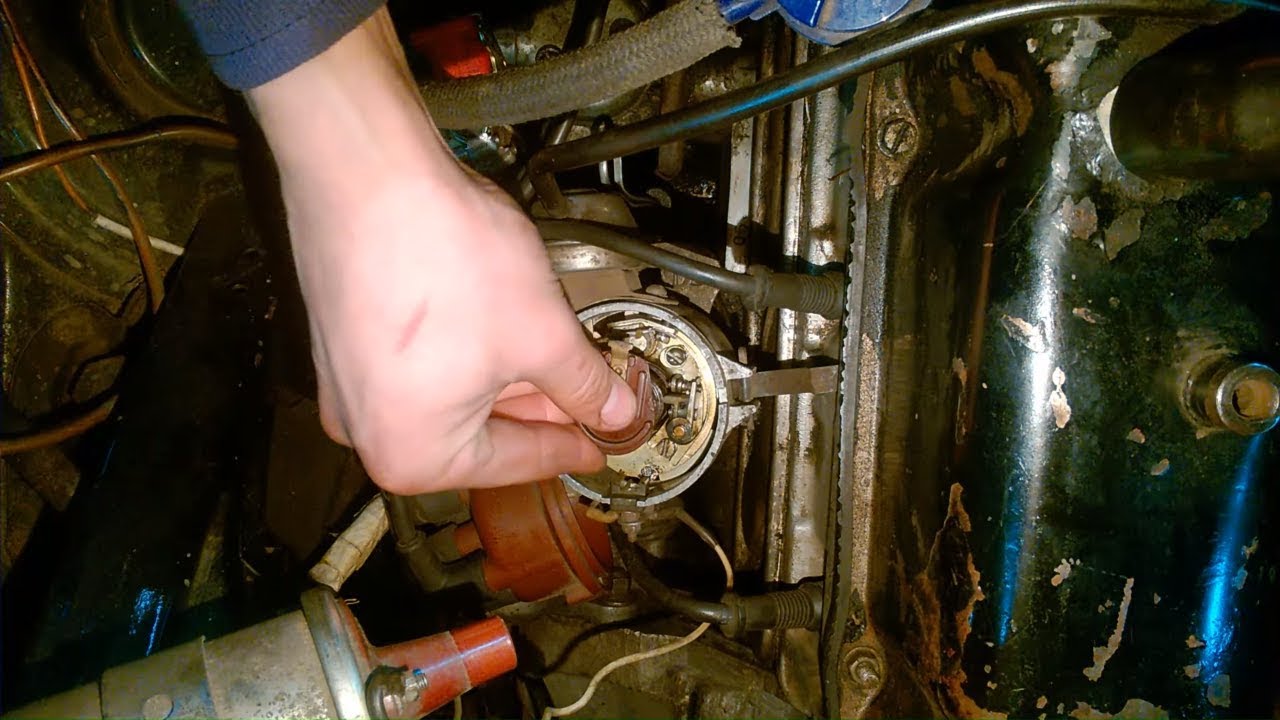

Видео «Пошаговая установка трамблера на ЗМЗ 402»

Порядок зажигания 402 двигателя: как выставить и отрегулировать

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Содержание статьи

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором  вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет  цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму  и порядке:

• Коленвал  занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Видео-инструкция выставления зажигания

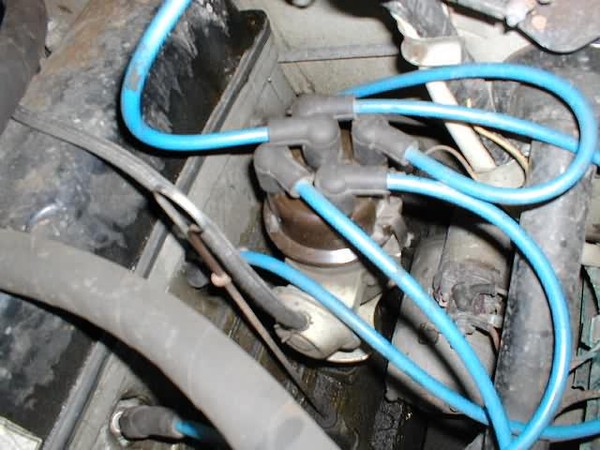

ГАЗ Газель ЛЕГАВАЯ › Бортжурнал › Выставить момент зажигания на 402-м двигателе на бесконтактной системе зажигания.

Полный размер

Видео о том, как выставить зажигание на 402-м двигателе такая гребуча туча., а тем более записей, что должно быть понятно всем, как это делается. Но есть некоторые нюансы, которые, думаю будут интересны тем, кто этим займется впервые.
ну во-первых по лампе выставить, как я выставлял на жиге с контактной системой или «Сонаром-ИК» так не катит.Светодиод сгорает на ура, а лампа на 12 вольт еле бздит, но по этой плешивой попытке загореться, можно что-то поймать.Поэтому просто направить бегунок на контакт первого цилиндра(а он ближний к двигателю) в общем-то поможет.
во-вторых нужно не возлениться и проверить октан-корректор(точнее его работоспособность).Делается это просто: сняли шланг разрешения с карбюратора, и ртом, сымитировали вакуум.Если движуха есть пластины внутри трамблера с приемниками, то он работает.Если нет, то сам вакуумник можно купить отдельно.И заменить.
в-третьих, нужно сплюнуть на хрен все то, что попало в рот вместе с зама…ренным шлангом вакуумника. Иначе вы рискуете лишить кариес на ближайшие несколько дней всякой надежды испортить вам зубы, а бактерии, вызывающие плохой запах изо рта сами сдохнут.
4- В отличие от жигулевского классического трамблера у привода ГАЗовского, нет шлицев, а потому БДСМ а будет меньше.Есть направляющая с положением которой сложно промахнуться, учитывая разный размер пазов на ней для правильной установки привода трамблера.
5- на картинке показано, как отрегулировать вакуумный корректор по стрелке, но не показано, как ловить и в каком положении эту стрелку, если эта сволочь под действием магнитного поля норовит повернуться.куда угодно, только не туда, куда надо.Так вот поймать совсем ровно мне не удалось и пришлось немного увеличить ход регулировочной планки.
6- в общем тут написан подробно процесс: avtomechanic.ru/gazel/dvi…vigatelya-zmz-402?start=1
— Более надежный способ вставить зажигание точно-стробоскоп.
использовал СТ-2. Для волговского мотора с БСЗ и коммутатором подключение простое: Датчик с прищепкой на высоковольтный провод первого цилиндра, плюс и минус питания стробоскопа соответсвенно клеммам на аккумуляторе(красный и черный) ну и тонкий провод зелено-желтого цвета с маленьким крокодилом к клемме «КЗ» на коммутаторе.

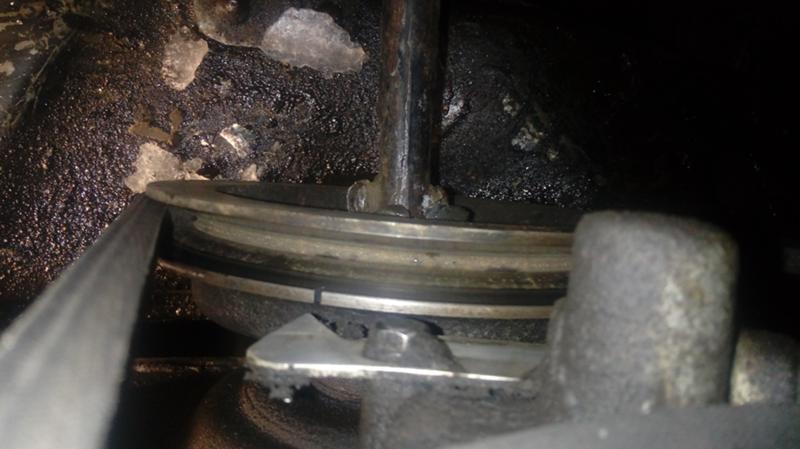

На шкиве коленвала ставим метку белым корректором, краской, или как я просто приклеил кусок маленькой ушной палочки на клей момент., запускаем двигло и смотрим, чтобы при включении стробоскопа(а его направить лучом на шкив коленвала) и смотреть где метка.Трамблер должен быть не затянут(регулировка поворота самого трамблера) и поворачиванием трамблера смотрим куда двигается метка.Если по часовой стрелке двигаем, то зажигание уходит к более раннему (смесь будет воспламеняться раньше прихода в ВМТ поршня), и наоборот, поворачивая трамблер против часовой стрелки в сторону более позднего изменяем его. И все это надо делать на прогретом двигателе и на холостых оборотах, в районе 700-850 об. в минуту, чтобы объективно настроить зажигание, потому, что как только обороты начинают повышаться, октан-корректор смещает момент зажигания в сторону опережения.
Ну и еще по мелочи: метку гораздо лучше видно при снятой серединной планке, на которой стоит замок капота.Вентилятор охлаждения в таком случае совсем близко(если нет защиты) и надо внимательно следить за тем, чтобы по роже не рубануло и чтобы провода от стробоскопа не намотало. Его в упор держать не обязательно.Даже днем все прекрасно видно на небольшом удалении от радиатора.Тут значение имеет яркость метки.Средняя метка должна совмещаться с отливом на крышке( крайним слева, соответствующем ВМТ(определяется методом научного тыка отверткой)).Это для 92-го бензина.Можно даже, чтобы совпадала крайняя левая метка на шкиве коленвала.
На первом фото наклеенная метка на шкиве коленвала. которая совмещена с отлитой меткой на крышке блока
На втором просто трамблер без крышки и с ваккум-корректором на первом плане
На третьем то, как видна метка под светом стробоскопа(белая внизу)
Ну и сам стробоскоп, который может измерять и вольтаж заодно и количество оборотов.

Полный размер

Полный размер

Полный размер

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

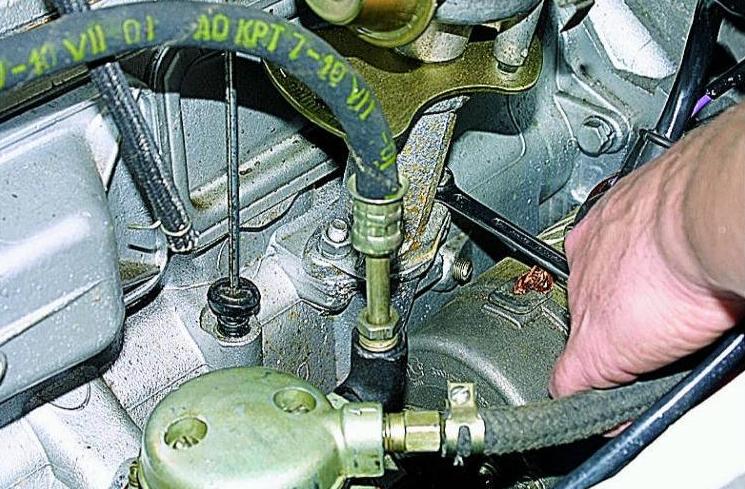

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания
Порядок работы цилиндров	1–2–4–3
Направление вращения ротора распределителя	против часовой стрелки
Угол опережения зажигания max, град:
центробежный регулятор	15–18
вакуумный регулятор	8–10
Зазор свечи зажигания, мм	0,8
Сопротивление резистора бегунка*, кОм	5–8
Сопротивление наконечника свечи, кОм	4–7
Сопротивление центрального контакта крышки*, кОм	8–13
Сопротивление обмотки статора, кОм	0,4–0,45
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Как Выставить Зажигание На 402 Двигатель Карбюратор ~ AUTOTEXNIKA.RU

Авто Частный

Управление и установка зажигания ZMZ 402: секреты и советы

Двигатель ЗМЗ 402 — один из продуктов российского автопрома, широко используемый в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Для обеспечения правильной работы двигателя машина правильно установлена зажигание. Затем вы узнаете, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, вам необходимо знать некоторые аспекты устройства. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и предварительно настроенными контроллерами — вакуумными и центробежными (создатель видео смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высокого напряжения вдоль блока цилиндров с учетом порядка их работы.

Для правильного распространения импульса используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Читайте также

• Теперь я расскажу, как я ремонтировал две старые, разбитые противотуманные фары, что доставляло мне огромное удовольствие …Итак, давайте возьмем две сломанные и сильно запотевшие фары — просто удалите их из собственной машины Mazda 3 (просто, вероя…

• ВАЗ 2101 Предохранители и релеРассматривал машины ваз 2101, ваз 2102.Блок предохранителей ВАЗ 2101 расположен слева внизу 1 рычаг блокировки капота.2 блока предохранителей.Чтобы снять блок предохранителей ВАЗ 2101, необходимо нажать на защелку.распол…

• Лада Грант стала по-настоящему популярной машиной. И, почти во всех, это стоило и хорошие компоненты. Например, печь на Lada Granta настроена довольно хорошо, потому что она очень быстро нагревает интерьер до нужного уровня. Инженеры АвтоВАЗа очень х…

• Проверка давления масла 1. Снимите правую крышку колеса.2. Снимите разъем датчика давления масла. 3. Замените переходник вместо датчика давления масла. Проверка давления масла для Chevrolet Aveo Chevrolet Aveo 4. Подсоедините манометр к адаптеру.5. …

Правильно установить зажигание 402 двигателя, необходимо учитывать учет свойств (программного обеспечения), изложенных ниже:

Как установить зажигание на двигатель карбюратора 402 |

• порядок работы цилиндров сначала 1-го, затем 2-го, затем 4-го и 3-го;
• ротор переключающего элемента вращается против часовой стрелки;
• на центробежном устройстве угол продвижения составляет от 15 до 18 градусов;
• на вакуумном устройстве миф представляет собой показатель от 8 до 10 градусов;
• для свободного движения на СЗ требуется не более 0,8 мм;
• Ожидаемое значение резистора от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в диапазоне 4-7 кО;
• в обмотке статора уровень сопротивления должен быть не менее 0,45 и даже не менее 0,5 кОм.

Зажигание на 402 двигатель.

Мы правильно установили привод распределителя. регулируемый зажигание, видео для граждан без автомобильных навыков. Это очень просто.

Разобранный дистрибьютор ЗМЗ

Как установить это самостоятельно

зажигание?

Как работает блок зажигания на ZMZ 402? Коленчатый вал должен быть заранее установлен в положение, соответствующее углу в 5 градусов.

Установите время следующим образом:

1. На трансмиссии мы объединяем средний риск его вала на крышке головки цилиндров, другими словами, в конце такта сжатия 1 цилиндра.
2. Если распределитель не был снят с агрегата, такт сжатия 1-цилиндра можно определить путем открытия его крышки. Ползунок должен быть установлен напротив внутреннего контакта, который соединен кабелем со свечой. Если вы обнаружите, что сжатие не удалось, удалите программное обеспечение, установленное в первом цилиндре. После этого отверстия нужно будет закрыть тканью, предпочтительно бумагой. Необходимо начать крутить коленчатый вал, в тот момент, когда картонная пробка выдувается потоком воздуха, начнется ход сжатия.
3. Теперь полезен гаечный ключ на 10 — благодаря его использованию необходимо немного ослабить болт октанатора, при этом нет необходимости откручивать сам винт.
4. Далее это принимать его масштаб равен нулю, он примерно посередине.
5. После выполнения этих шагов используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины регулировки октана.
6. Теперь необходимо повернуть корпус распределителя так, чтобы метки были совмещены. А именно, речь идет о красноватой отметке на роторе, кроме того, о риске для статора. Когда установка привода устройства завершена, распределитель должен удерживаться в одной позиции одной рукой, а винт ввинчиваться другой рукой.

1. Установите теги. 3.5. Установите масштаб на ноль. 3. Совместите метки на распределителе.

Читайте также

• замена сцепление шевроле авеоИзнос сцепление Сто процентов зависит от стиля водителя. Подробная статья о замене сцепления на Chevrolet Niva своими руками. Точный алгоритм с фотографиями и видео. Произвести замену тормозных колодок на ВАЗ 2110 (видео….

• Ford Focus Fanзамена задние тормозные колодки Ford Focus 2. ВидеоТормозные системы Ford в хорошем состоянии. Но поставив барабаны на заднюю подвеску, 2 русских сборщика шокировали их. Замена заднего тормоза башмак тяжелее, чем спереди.Замена обуви ff…

• CV совместное на ВАЗе 2114: замена без проблемЗамена шарнира CV на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот агрегат уверенно преодолевает более 100 тысяч километров. CV совместное обслуживание может закончиться неу…

• 4.5.5 Снятие и установка ГРМСнятие и установка ГРМПроцедуры следует начинать только после полного охлаждения двигателя. Замена ремня ГРМ для двигателей объемом 1,4, 1,6 и 1,8 литраКВ — Коленвал RV — распредвал VN — водяной насосR это ролик N — Натяжи…

Некоторые экспонаты зажигание используя строб. Время от времени установка момента зажигания не дает результатов — двигатель работает три раза и не работает на полную мощность. Причина — отказ дистрибьютора в целом. Замена или ремонт дистрибьютора может решить проблему.

Видео по установке шагового распределителя ZMZ 402

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2.4

Двигатель типа ZMZ0-402 является бесконтактным, с датчиком импульса зажигания (генератором) и встроенными вакуумными и центробежными регуляторами времени зажигания (1908.3706).

Датчик распределения имеет две функции: он определяет искровой момент и распределяет импульсы высокого напряжения на цилиндры в порядке их работы. Для этого используйте ползунок, установленный на валу датчика-распределителя.

Слайдер имеет антиреференсный резистор.

Переключатель (1313734) размыкает цепь питания первичной катушки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техно имеет набор программ зажигания учета

Post Views: 94

You may also like

Регулируем момент зажигания на двигателе змз-402 — GAZ 31, 2.4 liter, 1992 year on DRIVE2

Иногда владельцы автомобиля волга 3110 или похожих моделей сталкиваются с проблемой, которая заключается в том, что двигатель не выдает тех оборотов, которые должен, работает нестабильно и часто глохнет. В принципе подобная проблема встречается у всех автомобилях и причина ее может заключаться в том, что неверно выставлен момент зажигания. Это отрицательно сказывается не только на мощности и скорости двигателя, но также способствует большому расходу топлива и преждевременному износу силового агрегата.

Такая ситуация может возникнуть после замены датчика-распределителя или прочего ремонта, связанного с системой зажигания.

Однако не спешите обращаться в сервис, поскольку настройку данного параметра можно легко произвести и дома, обладая базовым набором инструментов и воспользовавшись данной инструкцией. Для начала необходимо установить коленвал в таком положении, при котором средняя метка на его шкиве совпадает с приливом на крышке блока. Это положение соответствует углу опережения зажигания в 5 градусов, первый цилиндр расположен в верхней мертвой точке и оба клапана должны быть закрыты — конец цикла сжатия. Есть еще один способ определить необходимое положение: выкрутив свечу из первого цилиндра и вставив в отверстие кляп из бумаги, проворачиваем вал и когда пробка вылетит, это говорит о начале такта сжатия. Когда коленвал установлен в нужном положении следует ослабить винт октан-корректора и установить его шкалу в нулевое положении, которое расположено посередине шкалы. После этого тем же ключом нужно отпустить винт, крепящий пластину октан-корректора, и, поворачивая датчик-распределитель, совместить две метки — на роторе и статоре. После чего затягиваем винты, следя за тем, чтобы метки не сбились. Вот и весь процесс. Как можно заметить, для его выполнения нам нужен всего один ключ на 10, займет вся процедура несколько минут. Можно еще проверить правильность установки «в бою». Для этого нужно завести двигатель и двигаясь на четвертой передаче на скорости 50-60 км\час резко утопить педаль газа. Небольшая трехсекундная детонация подтвердит правильность настройки, ее отсутствие или наоборот большая длительность говорит о том, что следует изменить момент зажигания.

Такая быстрая и простая процедура позволит сэкономить много нервов и денег, а автозапчасти волга на двигатель не будет требовать еще длительное время.

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя  против часовой стрелки

Угол опережения зажигания max, град:

— центробежный регулятор 15–18

— вакуумный регулятор 8–10

Зазор свечи зажигания 0,8 мм

Сопротивление резистора бегунка* 5–8 кОм

Сопротивление наконечника свечи 4–7 кОм

Сопротивление центрального контакта крышки* 8–13 кОм

Сопротивление обмотки статора 0,4–0,45 кОм

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра

Закрыв отверстие бумажной пробкой, вращаем коленчатый вал

Вытолкнувший пробку воздух укажет на начало такта сжатия

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

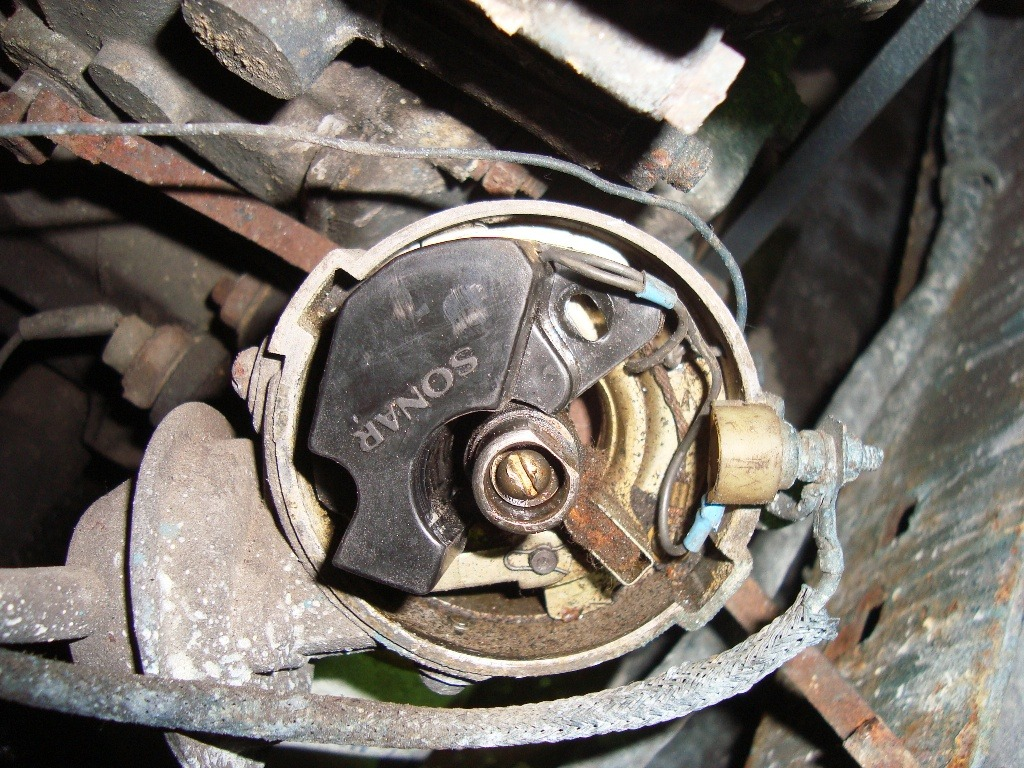

начинаем выставлять зажигание — Москвич 402, 1.2 л., 1957 года на DRIVE2

Полный размер

Заткнул пробкой свечное отверстие первого цилиндра от радиатора. Выскочила, так, как когда пиво резко ткрываешь. Долго тянуося в поисках выступа в смотровом окошке. Смотрите, правильно ли прокрутил я далише? По моему еще пять мм крутнуть? На маховике вроде как написано в книге. Шарик и мз.
Ниже текст скопировал из книги
«АВТОМОБИЛИ „МОСКВИЧ
МОДЕЛЕЙ 407 и 423Н
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ИЗДАНИЕ ТРЕТЬЕ. ПЕРЕРАБОТАННОЕ»
из формата PDF, так что извиняюсь за ошибки.

Проверка и установка момента зажигания.
Для проверки установки момента зажигания вывертывают свечу
первого (считая от радиатора) цилиндра и закрывают свечное отвер-
стие в головке блока пробкой из смятой бумаги. Далее открывают
крышку 3 (см. рис. 17) смотрового окна иа картере сцепления и мед-
ленно вращают коленчатый вал двигателя пусковой рукояткой до
начала такта сжатия в первом цилиндре, которое определяют по
выталкиванию бумажной пробки, закрывающей свечное отверстие.
Продолжая вращать вал, устанавливают поршень первого цилиндра
в положение, соответствующее моменту проскакивання искры па
электродах свечи (10° до в. м. т.), при котором метка МЗ на махо-
вике (запрессованный в обод шарик 2) совпадает с острием штифта,
закрепленного в смотровом окне картера сцепления. В этом положе-
нии коленчатого вала ослабляют стяжной винт хомутика пластины
крепления корпуса распределителя, снимают крышку распредели-
теля и устанавливают октан-корректор в среднее положение, совме-
стив с торцом горловины корпуса распределителя четвертое деление
шкалы корректора.
После того как двигатель и распределитель зажигания подго-
товлены, присоединяют проверенную заранее двенадцатнвольтовую
контрольную лампу с патроном (например, переносную, прилагаемую
к автомобилю) концом одного провода к клемме 9 (см. рнс. 23), сое-
диненной с рычажком 8 прерывателя, а концом другого провода —
к массе.
Поворачивая корпус распределителя против часовой стрелки до
получения замыкания контактов прерывателя, прижимают пальцем
ротор по часовой стрелке (для устранения зазоров в механизме
привода) ОТ СЕБЯ ДОБАВЛЮ: ДО МОМЕНТА, КОГДА ЛАМПА ПОТУХНЕТ и медленно поворачивают корпус распределителя в том же
направлении (ПО ЧАСОВОЙ СТРЕЛКЕ) до тех пор, пока не загорится контрольная лампочка.

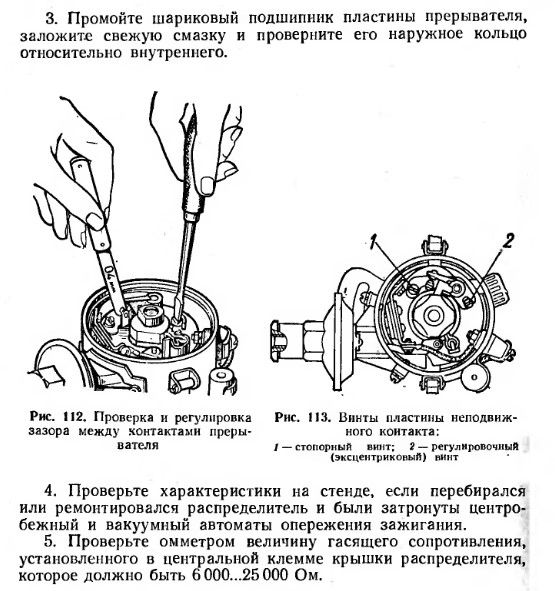

Точность установки контактов прерывателя на размыкание прове-
ряют. поворачивая кулачок по часовой стрелке и одновременно
слегка прижимая пальцем рычажок 8, при этом контрольная лам-
почка должна погаснуть или должно уменьшиться свечение нити.
Если проверка показывает, что установка момента зажигания сде-
лана правильно, то, не меняя положения корпуса распределителя.
натягивают стяжной винт пластины крепления корпуса к головке
блока цилиндров.
Затем ставят на место и закрепляют защелками крышку распреде-
лителя, ввертывают на место свечу первого цилиндра н вставляют
наконечник ее провода в гнездо клеммы крышки, расположенное над
клеммой 9 корпуса распределителя. Провода остальных свечей при-
соединяют к распределителю в соответствии с порядком работы ци-
линдров (1—3—4—2). учитывая, что ротор вращается против часо-
вой стрелки. После этого закрывают крышку смотрового окна на
картере сцепления.
Если по какой-нибудь причине после установки коленчатого вала
в положение, соответствующее концу такта сжатия в первом цилиндре
(по метке МЗ на маховике), распределитель зажигания будет снят,
то прн обратной установке его нужно обеспечить правильное положе-
ние валика кулачка. *(При этом предполагается, что после снятия распределителя положение ко-
ленчатого вала не изменялись.)
Для этого перед установкой распределителя
на двигатель надевают на кулачок ротор и поворачивают валик так,
чтобы токоразносная пластина ротора была обращена точно по на-
правлению и в сторону клеммы 9. служащей для присоединения
провода низкого напряжения.
После установки распределителя на двигатель важно не за-
быть присоединить трубопровод к штуцеру 5 камеры вакуумного
регулятора.
Следует иметь в виду, что установка зажигания по метке МЗ
на маховике при среднем положении октан-корректора обеспечи-
вает наивыгоднейшие мощностные и экономические показатели дви-
гателя лишь при условии, что для его питания применяется бен-
зин А-72.
В случае применения для двигателя бензина с октановым числом
ниже 72 (но не ниже 66) окончательную корректировку установки
зажигания нужно производить на ходу автомобиля после предва-
рительного прогрева двигателя до нормальной эксплуатационной
температуры. Прн проверке считают, что наиболее выгодным опере-
жением зажигания будет такое, при котором во время резкого раз-
гона автомобиля на горизонтальной дороге (с полной нагрузкой
в кузове) с начальной скорости 30—40 км!час на прямой передаче
будут едва прослушиваться отдельные прерывающиеся детонацион-
ные стуки в двигателе. Если при интенсивном разгоне автомобиля
стуки отсутствуют, это значит, что зажигание установлено поздно;
наоборот, появление отчетливых стуков свидетельствует о слишком
раннем зажигании.
При необходимости некоторого корректирования установки мо-
мента зажигания вращают регулировочную гайку 1 с накаткой
(см. рис. 23). установленную на микрометрическом вните октан-кор-
ректора распределителя.
На корпусе распределителя имеются указательные стрелки и
обозначения «+», т. е. опережение, и «—»—запаздывание, опреде-
ляющее направление вращения гайки 1. а на втулке 4 камеры
вакуумного регулятора — шкала с делениями, указывающими вели-
чину линейного перемещения втулки и тяги диска прерывателя под
действием микрометрического винта корректора.

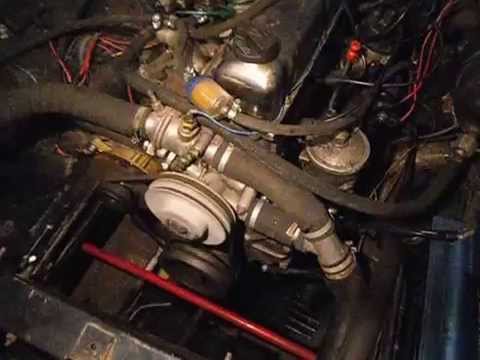

Выставление ГРМ 402-го, на котором нет меток — ГАЗ 31, 2.4 л., 1998 года на DRIVE2

Не прошло и 4000, как дошли руки до регулировки ГРМ. Изначально на шестернях меток нет. Такое БЫВАЕТ. И всё устанавливалось немного на глаз, без должной точности. При ВМТ первого цилиндра кулачки распредвала под его клапанами должны болтаться снизу, практически с одинаковыми углами отстояния от вертикали, градусов шесть разница. Поставил, собрал, завёл с полоборота. Но нет мощности.

Практика показала простое решение проблемы отсутствия меток.
Основной вопрос — съёмник ступицы шкива коленвала и шестерни распредвала.
Сделал его из пластины прочной стали толщиной 8мм. Сверлется 2 отверстия, по размерам резьбовых отверстий на ступице шкива. Потом между ними ещё одно, по размеру резьбовых отверстий на шестерне распредвала. Всё, съёмник готов. У меня ушло на него 4 сверла…

Второй шаг — снять систему водяного охлаждения. Ну, тут всё очень просто.

Третий шаг — выкручивание свечей и регулировка клапанов. Не торопясь и качественно, пока душевных сил в избытке.

Снимаем ступицу шкива коленвала, снимаем переднюю крышку с движка. Замечу здесь, что у меня поддон прихвачен винтами, а не гайками на шпильки, поэтому для снятия передней крышки мне не нужно спускать масло из движка.

Я пару дней считал углы и вникал в какую сторону смещение, но ошибся. После установки шестерни распредвала машина перестала заводится. Потому, что компрессия стала 3 атмосферы. Кстати сказать, при компрессии 6 движок заводился на 92-м без проблем.

Четвёртый шаг. После замера компрессии (3), шестерня распредвала была смещена в другую сторону, безо всяких расчётов и прикидок на четыре деления сразу. С горя и ради теста. Снял + поставил + новый замер компрессии = 10 минут времени. Так как компрессия стала 9, то движок без дальнейших опытов был дособран тут же. Распредвал и ось коромысел не трогали — клапана регулировать не надо.

Пятый шаг. Сложнее дело с выставлением зажигания. В ВМТ первого цилиндра не получалось выставить шлицы привода трамблёра параллельно распредвалу (это тоже, как бы, знак правильности). Угол получался в лучшем положении градусов 10, как не пробуй. Но, подкручиванием трамблёра, зажигание удалось поставить на место.

Ещё кое-что замечу, по-поводу компрессии. Изначально после сборки движка, шестёрка на компрессометре набегала после двух циклов сжатия. После первого смещения ГРМ, тройка набиралась уже с пятого цикла сжатия. А при оставленном положении ГРМ, девятка появляется с первым же оборотом, и далее не меняется.

Что изменилось. Приёмистость машины удвоилась. Хотя, при старте машина на сильно низких (>1200) может заглохнуть, но это уже вопросы к карбюратору. На четвёртой при обгоне легковушки, успеваю разогнаться до 130, и делаю обгон втрое быстрее. На пятой появилось ускорение, которого раньше не было совсем. Верхний предел скорости не испытывал, потомучто правый шкворень разболтан и колесо имеет сантиметровый люфт (хотя это проявляется в самодоруливании машины при повороте влево).

Обошлось без тюнингового распредвала за 7000. Стоило 4 сверла 🙂

Про расход и масло ещё не знаю, но выхлоп, одноко, не чистый пар.

Как Выставить Зажигание На 402 Двигатель Карбюратор ~ VIVAUTO.RU

двигатель ЗМЗ 402 является одним из продуктов российского автопрома, широко применяемым в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Для обеспечения правильной работы двигателя машина правильно установлена зажигание. Здесь мы поговорим о том, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, вам необходимо знать некоторые аспекты устройства. Такие двигатели имеют бесконтактный распределитель, дополненный генератором сигналов и предварительно настроенными контроллерами, вакуумными и центробежными (создатель видео смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высокого напряжения вдоль блока цилиндров с учетом порядка их работы.

Для правильного распространения импульса используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Правильно установить зажигание в 402 двигатель, Вы должны принять во внимание свойства сложных бухгалтерских программ, изложенных ниже:

• порядок работы цилиндров сначала 1-го, затем 2-го, затем 4-го и 3-го;
• ротор переключающего элемента вращается против часовой стрелки;
• на центробежном устройстве угол продвижения составляет от 15 до 18 градусов;
• на вакуумном устройстве. Этот нормальный слух составляет от 8 до 10 градусов;
• свободное движение на северо-западе не более 0,8 мм;
• сопротивление резистора требуется от 5 до 8 кОм;
• параметр сопротивления NW должен варьироваться в диапазоне 4-7 кОм;
• в обмотке статора уровень сопротивления составляет менее 0,45 и не менее 0,5 кОм.

Разобранный дистрибьютор ЗМЗ

Как установить без помощи других

зажигание?

Как работает блок зажигания на ZMZ 402? Коленчатый вал должен быть заранее установлен в положение, соответствующее углу в 5 градусов.

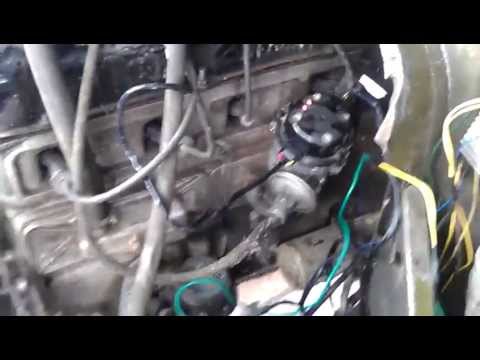

ГАЗель Колдовство 402-й клапан ЗМЗ, Тремблер, Карбюратор

Подготовка к запуску двигателя ЗМЗ 402 продолжается.

Установите время следующим образом:

1. На трансмиссии мы объединяем средний риск его вала на крышке головки цилиндров, другими словами, в конце такта сжатия 1 цилиндра.
2. Если распределитель не был снят с устройства, ход сжатия 1 цилиндра можно определить, открыв его крышку. Ползунок должен быть установлен напротив внутреннего контакта, который соединен кабелем со свечой. Если вы обнаружите, что сжатие не удалось, удалите программное обеспечение, установленное в первом цилиндре. После этого отверстие нужно будет закрыть тканью, предпочтительно бумагой. Необходимо начать крутить коленчатый вал, в момент, когда картонная пробка пробита потоком воздуха, начнется ход сжатия.
3. Теперь полезен гаечный ключ на 10 — если вы используете его, вам нужно немного ослабить болт октанового корректора, и нет необходимости ослаблять сам винт.
4. Далее это принимать его масштаб равен нулю, он примерно посередине.
5. После выполнения этих шагов используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины регулировки октана.
6. Теперь необходимо повернуть корпус распределителя так, чтобы метки были совмещены. В частности, это красноватая отметка на роторе и обычно риск статора. Когда установка привода устройства завершена, распределитель должен удерживаться одной рукой одной рукой, а болт — другой рукой.

Некоторые экспонаты зажигание используя строб. При установке момент зажигания не дает результатов — двигатель продолжает отравлять и работать на полную мощность. Причина — отказ дистрибьютора в результате. Проблема может быть решена путем замены дистрибьютора ремонта.

You may also like

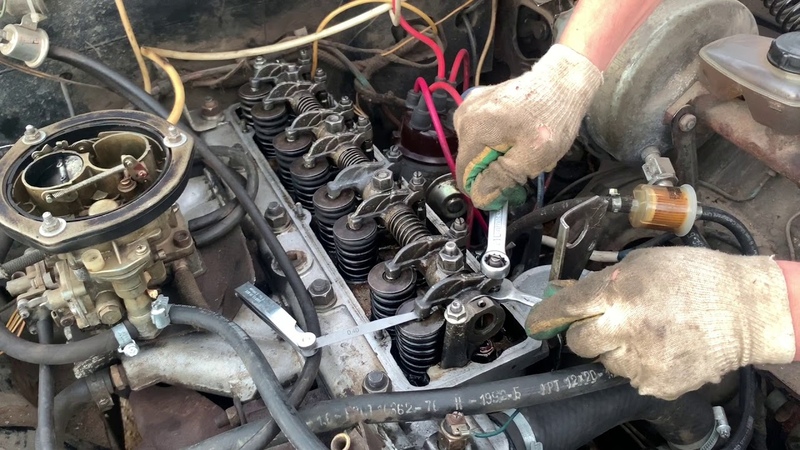

Регулировка клапанов 402 двигатель

Регулировка клапанов 402 двигатель… Как вы понимаете, речь идет о волговском двигателе ЗМЗ-402, который устанавливался как на ГАЗ 2410, так и на ГАЗ 3102, а также на популярные Газели.

Поскольку змз 402 имеет храповик на гайке шкива коленвала, то при

регулировке клапанов 402 двигателя наиболее удобно крутить силовой агрегат заводной рукояткой (благо, на Волге есть такая возможность).

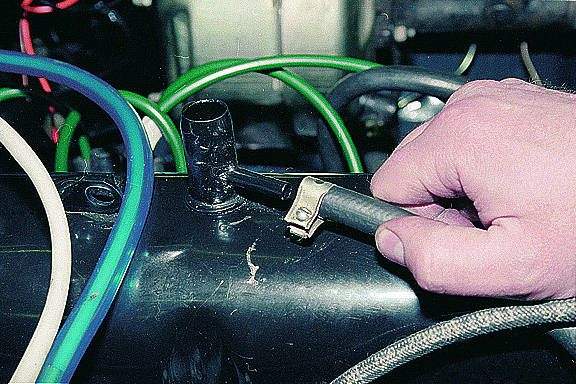

Итак, снимаем корпус воздушного фильтра, отсоединяем от карбюратора тяги воздушной и дроссельной заслонок, чтобы получить возможность снять клапанную крышку. Шлицевой отверткой откручиваем винты крепления клапанной крышки и снимаем ее. Можно приступать непосредственно к процедуре регулировки клапанов на 402 двигателе.

Регулировки проводятся на холодном двигателе, а зазоры должны быть такими: для 1-го и 4-го цилиндра выпускной клапан 0,35 – 0,40, все остальные клапана 0,40 – 0,45. Чтобы не ломать голову над тем, какой клапан впускной, а какой выпускной, проще запомнить – для крайних клапанов зазор 0,35 – 0,40.

Небольшое лирическое отступление. Стандартное руководство рекомендует регулировку клапанов на 402 двигателе за 4 поворота коленвала. Существуют методики , предлагающие регулировку за 3, а то и за 2 поворота. Это актуально для профессионалов, когда машины идут одна за другой. Для нас же важно тщательное выполнение процедуры не чаще, чем 1 раз в год.

Итак, вращая заводную рукоятку по часовой стрелке, совмещаем нулевую отметку на шкиве коленвала с меткой на передней крышке двигателя. Обратите внимание, оба коромысла 1-го цилиндра будут подняты над клапанами. Если это не так, поверните коленвал на 360 . Теперь мы находимся в конце такта сжатия в первом цилиндре. Можно регулировать клапана.

Ослабив рожковым ключом контргайку, отверткой поворачиваем регулировочный винт, добиваясь нужного зазора между клапаном и коромыслом. Соответствующий щуп должен входить с усилием. Щуп следующего большего размера в правильно отрегулированный зазор входить не будет! Чтобы затянуть контргайку и сохранить нужный зазор, нужна определенная сноровка, обычно, это получается после 2-3 ошибочных затяжек.

Продолжаем регулировку клапанов на змз 402. Повернув коленвал на 180 , переходим к следующему цилиндру. Не забывайте, на Волге порядок работы 1-2-4-3. И так 4 раза.

И еще! Одно простое правило – если зазор при регулировке клапанов на 402 (да и любом другом двигателе) слишком велик, двигатель будет работать шумно, пойдет усиленный износ деталей ГРМ. Но, если зазор мал, а двигатель работает необычно тихо, клапана могут прогореть за 1-2 поездки! Лучше увеличенный зазор, чем «поджатый» клапан.

Еще по теме

Регулировка зажигания газ 31029. Распределитель зажигания

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

• Как правильно установить трамблер на уаз 417
• Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

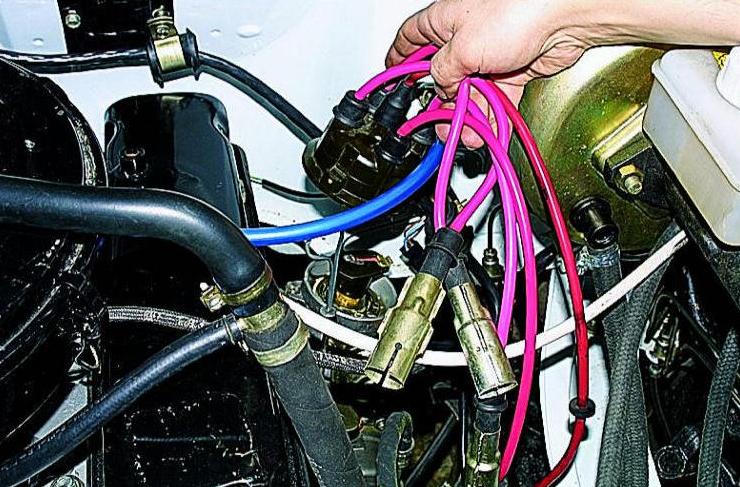

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность.
В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
Контактная система
Бесконтактная система

Система зажигания состоит из следующих компонентов:
1. Катушка
2. Распределитель-прерыватель искры (трамблер)
3. Коммутатор
4. Свечи зажигания
5. Замок зажигания
6. Стартер
7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
Неустойчивая работа мотора на холостом ходу
Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)
Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)
Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
Проблема с запуском мотора (Нужно несколько попыток)
Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
Свечи зажигания светло-серого или белого цвета
Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы:
Порядок работы двигателя 1-2-4-3
Ротор трамблера вращается против часовой стрелки
Люфт на свече зажигания должен быть не более 0,8мм
Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм
Значение сопротивления на свече зажигания колеблется от 4 до 7кОм
Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель).
Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок
корректор-октана.
Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60км\ч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

1. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

2. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

3. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

В противном случае выворачиваем свечу первого цилиндра.

Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

4. Ключом «на 10» ослабляем винт октан-корректора

5. Устанавливаем его шкалу на нулевое деление (середина шкалы).

6. Ключом «на 10» ослабляем винт крепления пластины октан-корректора

7. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания
Порядок работы цилиндров
Направление вращения ротора распределителя	против часовой стрелки
Угол опережения зажигания max, град:
центробежный регулятор
вакуумный регулятор
Зазор свечи зажигания, мм
Сопротивление резистора бегунка*, кОм
Сопротивление наконечника свечи, кОм
Сопротивление центрального контакта крышки*, кОм
Сопротивление обмотки статора, кОм
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

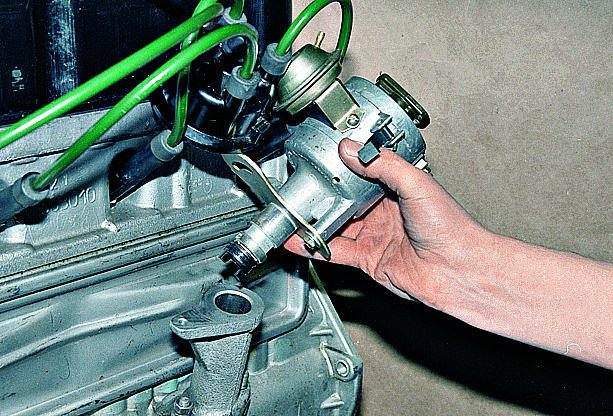

Снятие

7.188. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

7.189. Установить поршень 1-го цилиндра в в.м.т. такта сжатия. Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек. После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот.

7.190. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2. Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора. Отвернуть болт 3 и вынуть распределитель зажигания вверх.

Разборка

7.191. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

7.192. Снять бегунок, потянув его вверх.

7.193. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1. Снять ротор 2.

7.194. Отвернуть гайки 1 и отсоединить провод 3 от клеммы 2. Вынуть вверх клемму 2. Отвернуть три винта 4 и снять статор 5.

7.195. Отвернуть два винта 1 и снять вакуум-корректор 2.

7.196. Отвернуть два винта 1 и снять опору статора 2 с подшипником в сборе.

7.197. Снять пружинное кольцо 1, подцепить отверткой, вынуть штифт 2 и снять муфту 3 привода распределителя.

7.198. Снять стопорную шайбу 1 и вынуть валик 2 распределителя с центральным регулятором.

Осмотр и дефектовка деталей распределителя зажигания

7.200. Протереть снаружи и внутри крышку распределителя. Осмотреть крышку. Если на ней трещины, сколы, сильно изношенные контакты 1 внутри крышки, крышку необходимо заменить. Контактный уголек 2 должен свободно перемещаться в крышке.

7.201. Бегунок должен плотно устанавливаться на ротор, в противном случае заменить его. Снизу на бегунке должна быть установлена пластинчатая пружина. Если на бегунке есть трещины, следы обгорания, значительный износ или коррозия токоразносной пластины бегунка, заменить его.

7.202. Проверить вращение подшипника в опоре статора. Если есть заедание, перекат шариков или в подшипнике заметен значительный люфт, заменить опору статора. Если оборван провод 1, также заменить опору статора.

7.203. Осмотреть статор. На внутренней поверхности статора не должно быть следов задевания о него ротора. Если оборван провод 1, заменить статор. Проверить омметром сопротивление обмотки статора, оно должно быть в пределах 264–396 Ом. Если сопротивление отличается от указанного, заменить статор.

7.204. Осмотреть ротор. Если на нем есть следы задевания о статор, проверить радиальный зазор ротора на валике распределителя с помощью индикатора. Предельно допустимый зазор 0,2 мм. Если зазор больше, заменить ротор или ротор с валиком.

7.205. Осмотреть муфту привода распределителя. Если на выступающих концах муфты заметен сильный износ, муфту заменить.

7.206. Грузики 1 центробежного регулятора должны свободно поворачиваться на осях, в противном случае устранить причину заедания грузиков. Регулировка центробежного регулятора производится подгибанием стоек 2 пружин.

7.207. Если на валике есть задиры, следы значительного износа, валик заменить. Измерить диаметры валика под ротор и под втулки, они должны быть равны 8,5 –0,015 –0,035 мм и 12,7 –0,2 мм соответственно. Биение между концами валика не должно превышать

0,01 мм. Если хотя бы один размер не укладывается в указанные пределы, валик заменить.

7.208. Осмотреть с обеих сторон корпуса распределителя втулки, в которых вращается валик. Если обнаружатся задиры или значительный износ, втулки заменить. Предельно допустимый осевой зазор валика распределителя во втулках 0,2 мм, при большем зазоре втулки заменить. Для этого старые втулки выпрессовать, затем запрессовать новые и развернуть их до диаметра 12,7(+0,012/–0,060) мм.

Сборка

Собирают распределитель зажигания в порядке, обратном разборке. При этом необходимо смазать валик, втулки и подшипник смазкой ЦИАТИМ–221.

Установка

7.209. Проверить, чтобы пазы валика привода распределителя зажигания и масляного насоса были установлены параллельно оси двигателя и смещены от оси валика в сторону от двигателя.

7.210. Снять крышку распределителя, вставить распределитель в корпус привода. Поворачивая бегунок 1, совместить выступы муфты привода распределителя с пазами валика привода, чтобы распределитель встал на место. При этом бегунок должен встать в положении контакта 1-го цилиндра. Завернуть болт 2 крепления распределителя.

7.211. После установки распределителя отрегулировать установку момента зажигания.

Установка момента зажигания

7.212. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

7.213. Снять крышку распределителя.

7.214. Провернуть коленчатый вал до начала такта сжатия. Чтобы определить этот момент, нужно вывернуть свечу 1-го цилиндра и закрыть отверстие под свечу пальцем. В начале такта сжатия из-под пальца начнет выходить воздух.

7.215. Осторожно провернуть коленчатый вал до совпадения второй метки на шкиве с приливом на крышке распределительных звездочек. Эта метка соответствует углу опережения зажигания 5° на двигателе с системой рециркуляции отработавших газов (для двигателей без систем рециркуляции установить шкив так, чтобы середина части шкива между второй и третьей метками находилась против прилива на крышке распределительных звездочек, что соответствует углу опережения зажигания 2°).

7.216. Ослабить болт 3 крепления распределителя. Установить стрелку 2 октан-корректора в середину шкалы 1 и затянуть болт 3. Ослабить болт 4 крепления пластины октан-корректора к корпусу распределителя. Слегка нажать пальцем на бегунок против его вращения (по часовой стрелке), чтобы выбрать зазоры в приводе. Удерживая бегунок, медленно повернуть корпус 5 распределителя до совмещения красной метки А на роторе со стрелкой В на статоре. Затянуть болт 4 крепления пластины октан-корректора к корпусу распределителя.

7.217. Установить крышку распределителя и подсоединить высоковольтные провода в соответствии с порядком работы цилиндров 1–2–4–3.

7.218. Проверить установку момента зажигания. Для этого прогреть двигатель до температуры 80–90 °С и, двигаясь по ровной дороге со скоростью 30–40 км/ч, резко нажать до упора на педаль акселератора. При этом кратковременно должна прослушиваться детонация. Если детонация не прослушивается, значит зажигание позднее. Если детонация слишком сильная, значит зажигание раннее. При раннем зажигании повернуть корпус распределителя на одно деление шкалы в сторону «+» (против часовой стрелки), а при позднем – в сторону «–» (по часовой стрелке). Затем вновь проверить момент зажигания при движении автомобиля, как описано выше.

7.219. Более точную установку момента зажигания можно произвести с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

Установка зажигания на двигателе змз. Распределитель зажигания. Перебои в работе

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).
Для двигателя УМЗ-4215…

…выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя…

Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора…

…и устанавливаем его шкалу на нулевое деление (середина шкалы).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора…

…и, поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров — считая против часовой стрелки с первого цилиндра в порядке 1-2-4-3.
Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50-60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1-3 с — момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

[ Скрыть ]

Что нужно знать

Чтобы правильно произвести настройку и ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Датчик-распределитель 19.3706 бесконтактной электронной системы зажигания двигателя ЗМЗ-4021, устанавливаемого на автомобили УАЗ, представляет собой генератор, который вырабатывает импульсы напряжения для управления транзисторным коммутатором, а также служит для распределения импульсов тока высокого напряжения по свечам зажигания.

Датчик-распределитель 19.3706 системы зажигания двигателя ЗМЗ-4021.

В датчике-распределителе имеются два автомата для регулирования момента зажигания в зависимости от оборотов и нагрузки двигателя. На автомобилях УАЗ датчик-распределитель 19.3706 работает совместно с транзисторным коммутатором 131.3734 и зажигания Б116 или Б116-01.

Установка датчика-распределителя 19.3706 на двигатель ЗМЗ-4021.

Перед установкой датчика-распределителя на двигатель необходимо снять его крышку и очистить ее от пыли и грязи. Внутреннюю поверхность крышки протереть тканью, смоченной в бензине. Проверить нет ли заеданий центрального контакта крышки. Он должен свободно утапливаться в гнезде крышки и возвращаться под действием пружины.

После осмотра крышки установить ее на место и надежно до упора установить провода высокого напряжения к в гнезда крышки. Если провода ненадежно держатся в гнездах, необходимо несколько развести лепестки наконечников.

Следует учесть, что возникновение дополнительного искрового промежутка в цепи высокого напряжения из-за неплотной посадки проводов высокого напряжения в гнезда крышки, приводят к выгоранию пластмассы крышки с последующим выходом из строя крышки распределителя или к нарушению нормальной работы двигателя ЗМЗ-4021.

Зачищать напильником внутренние электроды крышки или токоразносную пластину бегунка нельзя, так как это приведет к увеличению зазоров в высоковольтной цепи и может в дальнейшем произойти пробой пластмассы крышки или бегунка. Перед установкой надо смазать фильц оси ротора датчика-распределителя моторным маслом, для смазки необходимо снять бегунок.

Исправность датчика-распределителя необходимо проводить на специализированном стенде. Характеристики центробежного и вакуумного автоматов датчика-распределителя должны соответствовать данным, приведенным ниже в таблице.

Если характеристики автоматов не соответствуют указанным данным датчик-распределитель 19.3706 необходимо заменить или отремонтировать. После установки датчика-распределителя на двигатель ЗМЗ-4021 необходимо произвести установку зажигания.

Установка зажигания на двигателе ЗМЗ-4021.

Для установки зажигания необходимо:

— снять крышку датчика-распределителя,
— вывернуть первого цилиндра,
— закрыв пальцем отверстие свечи первого цилиндра, или свернув из бумаги конусный стаканчик и вставив его в отверстие для свечи зажигания, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха, это произойдет в начале хода сжатия,
— убедившись, что сжатие началось, осторожно проворачивать вал двигателя до совпадения указателя со второй на шкиве коленчатого вала,
— убедиться, что бегунок стоит против внутреннего контакта крышки, соединенного с проводом, идущим к свече зажигания первого цилиндра,
— установить шкалу октан-корректора на нулевое деление,
— ослабить болт крепления датчика-распределителя к пластине октан-корректора, он находится на нижней части корпуса распределителя, и повернуть корпус датчика-распределителя до совмещения красной риски на роторе и стрелки на статоре датчика-распределителя,

— удерживая корпус распределителя от проворачивания, затянуть болт крепления и поставить крышку на место,
— проверить правильность присоединения проводов от свечей зажигания, начиная с первого цилиндра, провода должны быть присоединены в порядке 1, 2, 4, 3 считая против часовой стрелки.

После каждой установки зажигания, а также смены сорта топлива следует уточнить установку момента зажигания прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания надо делать октан-корректором, не ослабляя болта крепления корпуса датчика-распределителя. При повороте корпуса датчика-распределителя по часовой стрелке установка зажигания будет более ранней, против часовой стрелки — более поздней.

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

• Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

• Как правильно установить трамблер на уаз 417
• Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Выставить зажигание газель 402. Распределитель зажигания. Порядок работы системы зажигания

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

• Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

• Как правильно установить трамблер на уаз 417
• Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Установка системы зажигания

Для размеренной, экономной работы мотора огромное значение имеет верная установка системы зажигания . Для полного сгарения топлива искровой разряд в свече зажигания должен быть раньше верхней мёртвой точки поршня цилиндра, так как нужно время для сгорания топлива. Угол поворота коленвала от момента возникновения искрового разряда до верхней мёртвой точки называется углом опережения зажигания.

Установка системы зажигания.

Для пуска двигателя достаточно установить зажигание в момент прохождения поршнем верхней мёртвой точки или близкой к этому моменту. Установка системы зажигания требуется при снятии трамблёра на автомобилях ВАЗ и снятия привода трамблёра на автомобилях ГАЗ, ЗИЛ, АЗЛК и др.

Способы установки зажигания.

При установки систему зажигания есть два способа.

Первый способ установки зажигания.

Первый способ подходит ко всем двигателям с контактной или бесконтактной системой зажигания. Для установки выкручивается свеча первого цилиндра, а отверстие затыкается пальцем (при установке с помощником) или не тугой пробкой из бумаги или другого материала. После этого проворачивается двигатель заводной рукояткой, а при её отсутствии поднятым ведущим колесом при включенной передаче. Повышение давления в цилиндре под пальцем или выбивание пробки означает движение поршня вверх при такте сжатия.

После определения такта сжатия надо совместить метки верхней мёртвой точки. Расположение меток индивидуально для каждого двигателя. Для двигателей ВАЗ, ГАЗ-402 мети располагаются на шкиве коленвала и передней крышке, у двигателей ГАЗ-52, ГАЗ-66 расположены на маховике и кожухе моховика.

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ.(безконтактная)

Установка трамблера с приводом

правильная установка трамблера с приводом на автомобиль УАЗ.

После установки верхней мёртвой точки надо установить трамблёр таким образом, что бы бегунок был направлен на вывод первого цилиндра крышки трамблёра. При установке системы зажигания ГАЗ, УЗМИ с бесконтактным трамблёром, надо совместить метку на якоре трамблёра со стрелкой на статоре.

Если все действия выполнены правильно и нет неисправности других систем, двигатель должен завестись.

Второй способ установки зажигания.

Для четырёх цилиндровых двигателей можно не определять такт сжатия для первого цилиндра, но при этом надо учитывать, что при установке меток верхней мёртвой точки такт сжатия может быть в первом или четвёртом цилиндре.

При установке трамблёра в этом случае , сначала устанавливаются метки верхней мёртвой точки , как описано в первом случае и так же как в первом случае устанавливается на место трамблёр.

Если при попытке пуска двигателя он не заведётся, то надо развернуть провода на крышке трамблёра. Для этого надо поменять местами провода первого цилиндра с четверым цилиндром и соответственно поменять местами провода второго и третьего цилиндра.

Регулировка зажигания.

После пуска двигателя надо отрегулировать угол опережения зажигания. Существует два способа регулировки, при помощи стробоскопа и на слух при движении.

При регулировке зажигания при помощи стробоскопа контролируется момент возникновение искрового разряда и совмещение меток верхней мёртвой точки цилиндра. Установка момента зажигания стробоскопом является точной, но рассчитано на эталонный двигатель и качественный бензин. Поэтому, как показала практика, лучше устанавливать момент зажигания на слух при движении автомобиля.

Для установки на слух на прямом ровном участке дороги при скорости 40 км/час. производится резкое нажатие на педаль газа. При резком нажатии должен быть слышен непродолжительный металлический стук в двигателе. Обычно в этом случае говорят Стук поршневых пальцев, но на самом деле это стук юбки поршня о стенки цилиндра при движении поршня вверх когда произошло сгорание топлива и давление на дно поршня избыточное.

Если стук отсутствует зажигание позднее, при продолжительном стуке раннее. Эта регулировка рекомендуется после каждой дозаправки, ввиду несоответствия фактического октанового числа заявленному.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

AvtoZam.com

Страница 1 из 2

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания
Порядок работы цилиндров
Направление вращения ротора распределителя	против часовой
Угол опережения зажигания max, град:
центробежный регулятор
вакуумный регулятор
Зазор свечи зажигания, мм
Сопротивление резистора бегунка*, кОм
Сопротивление наконечника свечи, кОм
Сопротивление центрального контакта крышки*, кОм
Сопротивление обмотки статора, кОм
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Рис. 1

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

avtomechanic.ru

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка зажигания ЗМЗ 402

1 Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. 2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра). 3. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен. 4. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия. 4.Ключом «на 10» ослабляем винт октан-корректора 5 . Устанавливаем его шкалу на нулевое деление (середина шкалы). 6.Ключом «на 10» ослабляем винт крепления пластины октан-корректора Регулировка момента зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт. Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

weekly-news.ru

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 2 из 2

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля. Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

технических характеристик устройства

Легенды силовых агрегатов, разработанных в Советском Союзе, включают модель ЗМЗ-402. Официальный производитель силовой установки — Заволжский моторный завод. Завод выпустил несколько серий, в том числе версию 24-D, которая не прижилась в серийном потреблении из-за дорогостоящего обслуживания и частых поломок. Рассмотрим особенности и характеристики устройства.

История разработки и создания

Главным конструктором двигателя ЗМЗ-402 был инженер Г.В. Эварт. Рассматриваемый мотор должен был заменить «Волга» аналог типа ГАЗ-21. Указанный силовой агрегат часто называют детищем модели 21. Изначально планировалось установить двигатель на различные модели автомобилей.

Мотор ЗМЗ-402 имеет улучшенные характеристики по системе охлаждения, что снижает расход топлива. Эта версия была снята с серийного производства из-за перегрева моторов, иногда приводившего к катастрофическим ситуациям.

Приложение

Применение двигателя ЗМЗ-402 предрасположено к установке на ряд легковых автомобилей.Этот силовой агрегат часто можно встретить на модели «УАЗ» 469. Это связано с тем, что устаревшие двигатели переживали не лучшие времена.

Именно в этот период было принято решение о замене «двигателей» на аналоги от ЗМЗ. Такая практика длилась недолго. Вскоре ульяновские конкуренты представили полноценную версию, улучшенную на порядок.

Доработка и установка

Модернизация агрегата ЗМЗ-402 не будет особой проблемой.При обновлении многие пользователи пытаются поменять систему впрыска карбюратора на аналог впрыска. В первую очередь доработке подвергается поршневой блок. Например, вместо штатного элемента монтируется облегченная версия. Это дает возможность увеличить крутящий момент и увеличить показатели мощности силового агрегата.

На следующем этапе коленчатый вал протыкается и устанавливаются вкладыши спортивного образца. В результате увеличивается динамика и скорость. Проведите манипуляции с блоком приточно-вытяжного газа.Для этого поменять штатные коллекторы на продвинутые модификации, а также поставить карбюратор от ВАЗ-2107 или аналог с одинарным инжектором. Преимущество здесь — снижение расхода топлива. Улучшить подачу воздушной смеси дополнительно позволит атмосферный фильтр нулевого сопротивления.

Доработать зажигание ЗМЗ-402. Между контактным и бесконтактным типом запуска часто выбирают промежуточный вариант с запуском с кнопки, без использования ключа. В рамках модернизации указанного силового агрегата такая система стала достаточно популярной.

Техническое обслуживание

Одной из точек обслуживания, согласно техническим картам производителя, является регулярное обслуживание, которое включает:

• Замена масла с фильтром через 1 тыс. Км.
• Аналогичная процедура с заменой воздушного элемента, свечей зажигания, проводки через 8 тыс. Км пробега.
• Повторные работы, указанные выше, выполняются через 17000 км.
• Дополнительно через 25 тысяч километров производится регулировка клапанов и процедура, характерная для восьми тысяч километрового пробега.
• После 35000 км поменяли ГРМ с ремнем.

Диагностика

В этом режиме определяется твердость и толщина шейки коленчатого вала и последующая ремонтопригодность узла. Аналогичная процедура применяется к блоку цилиндров ЗМЗ-402; гильзы замеряются для расчета возможного объема ремонта поршня. По возможности детали шлифуют и шлифуют, либо заменяют на новые элементы.

На диагностической операции обнаружены трещины в корпусе.Для этого закройте все отверстия, кроме входного патрубка для подачи хладагента. В него подают керосин или горячую воду, что покажет наличие деформаций. Если они есть, то агрегат необходимо сварить. Используется аргонная техника, так как блок сделан из алюминия. В некоторых случаях может применяться холодная сварка.

Основные проблемы и ремонт

Двигатель ЗМЗ-402 легко ремонтируется даже в худшем техническом состоянии. В перечень работ входит переборка двигателя с ГБЦ и замена расходников.Процесс проводится поэтапно, начиная с диагностики. Также в капитальный ремонт энергоблока входит ряд работ, которые мы рассмотрим далее.

Мотор полностью разобран, головка демонтирована, поддон и другие детали сняты. В процессе работы агрегат одновременно неисправен (промывка блока цилиндров, запрессовка, замер коленвала).

БК и расточены коленвал. Если детали отработали свой ресурс, устанавливаются стандартные гильзы 92 мм.На этом этапе выполняется хонингование (расточка блока цилиндров на специальном станке, полирующем элементы с помощью специального камня на высоких оборотах).

Головка блока цилиндров ЗМЗ-402

Этот узел также подлежит капитальному ремонту. В перечень работ в основном входят следующие операции:

• Замена клапана.
• Установка новых сальников, манжет, седел и клапанов.
• Установка новых направляющих втулок.
• По технологии k-line с гильзами 9 мм.

Нередко происходит замена распредвала. Износ элемента достигает максимальных показателей после 20 лет эксплуатации, поэтому этой запчасти уделяется особое внимание, при необходимости головка блока шлифуется.

Характеристики в цифрах

Ниже приведены основные параметры мотора ЗМЗ-402 (карбюратор):

• Тип — бензиновый двигатель.
• Конфигурация — двигатель внутреннего сгорания с четырьмя продольно расположенными цилиндрами.
• Модификации — 402, 4021, 4025, 24С.
• Мощность — 95 лошадиных сил.
• Диаметр цилиндра / ход поршня — 92/92 мм.
• Количество клапанов 8 шт.
• Тип охлаждения — жидкостный.
• Материал изготовления — алюминиевый сплав.
• Узел зажигания — контактная или бесконтактная система.

Характеристики

Крышки коренных подшипников изготовлены из чугуна методом ковки, каждый элемент закреплен на блоке парой шпилек (диаметром 12 мм).Первый люк снабжен прорезями для крепления шайб упорного подшипника. Растачивается монтажная сборка с блоком; при ремонте их необходимо установить на свое место. Чтобы облегчить этот процесс, все крышки промаркированы серийными номерами.

С торца крепится алюминиевая крышка ГРМ с паронитовой прокладкой и резиновой уплотнительной втулкой. В задней части находится корпус сцепления, закрепленный шестью болтами. Точное расположение элемента, обеспечивающего правильную работу коробки передач, обеспечивается парой установочных штифтов (13 миллиметров).

Передаточное отношение осей входного вала коробки передач и коленчатого вала обеспечивается задним концом картера со специальным монтажным отверстием. В силу конструктивных особенностей эти детали не взаимозаменяемы. Цилиндры агрегата изготовлены из легко снимаемых мокрых гильз, отлитых из износостойкого чугуна, основание нижней частью размещается в предусмотренном патрубке.

Рекомендации

Клапаны ЗМЗ-402 должны встать на место при сборке двигателя.При правильных действиях объем камеры сгорания составит до 77 кубических сантиметров. Разница вместимости отсеков рассматриваемых двигателей в зависимости от модификации не должна превышать 2 кубических метра. видеть. Каждые 20 тысяч километров трассы рекомендуется подтягивать крепление ГБЦ и регулировать зазоры между клапанами и коромыслами.

При выполнении указанного процесса на горячем двигателе затяжка гаек после охлаждения агрегата не будет завершена.Это связано со значительной разницей коэффициентов расширения шпилек, блока и головки устройства. В связи с этим фиксация всех креплений выполняется на холодном двигателе. Корпуса моделей на отечественных машинах не требуют особого ухода, кроме своевременной доливки масла, очистки от грязи, пыли и затяжки соединений на резьбе.

Эксплуатация

Отечественный мотор ГАЗ ЗМЗ-402 устанавливался не только на автомобили Горьковского завода, но и на аналогичные автомобили.Во многом такая ситуация сложилась с переходным периодом с устаревшего УМЗ-417 на 421.

Указанная модификация ДВС также активно использовалась на «Газелях» в различных конструкциях. Позже эти двигатели на малых грузовиках были заменены версиями под индексами 405 и 407. Двигатель ЗМЗ-402 достаточно широко применялся не только в СССР и на постсоветском пространстве, но и в странах Балтии, Германии и Африке. .

Модернизация

Самый простой способ «прокачать» Волгу или другую машину с установкой ЗМЗ-402 — использовать компрессор типа СК-14 с последующей продувкой карбюратора.ШПГ при этом в усилении не нуждается. Система без проблем выдерживает давление порядка 0,5-0,7 бар, вытяжная часть заменена на прямоточный элемент.

Такое исполнение не отличается элегантностью и красотой, но дает хороший эффект с точки зрения динамики и экономичности. Кроме того, рекомендуется установить и отрегулировать кованый коленчатый вал, специальные ресиверы и привод форсунок. Что касается турбонаддува, рекомендуется выбрать подходящий коллектор, форсунки, трубопроводы и валы.В результате стоимость модернизации таким способом будет стоить вдвое, а то и втрое дороже. Поэтому такая модернизация на ЗМЗ-402 практикуется редко. Обычно усиливают атмосферную часть агрегата или переделывают какие-то детали из аналога типа ЗМЗ-406.

Подводя итог

Как видите, рассматриваемый двигатель пользовался большой популярностью для установки на многие отечественные и некоторые зарубежные модели автомобилей. К достоинствам «двигателя» можно отнести его надежность и высокую ремонтопригодность.При правильном обслуживании силовая установка способна без капитального ремонта проработать до 500 тысяч километров.

Газ 24 двигатель от иномарки. Дизель к волге

Выбираем новый мотор на Волгу

Хотя штатный двигатель ГАЗ-21А не так плох, как кажется, и не так уж и устарел, по крайней мере, в нашей стране (о чем наглядно свидетельствуют УАЗы и современные Волги, оснащенные с завода потомком этого двигателя, отличные от это только в некоторых деталях), иногда хочется чего-то большего.И возникает вопрос: какой тогда мотор ставить?

Здесь два лагеря. Некоторые для импортных моторов, от американских и японских автомобилей. Это может быть неплохо, но готовых решений не существует. Переделки (иногда очень существенные) нужно делать на свой страх и риск. К тому же, по большому счету, менять только мотор неправильно — надо менять трансмиссию, то есть коробку передач и задний мост, потому что конструкторы подгоняют их под конкретный двигатель, и не стоит считайте себя намного умнее их.Сюда же относятся и современные волговские двигатели ЗМЗ-406 и 405 — при всех их достоинствах они не ставятся на ГАЗ-21 за два часа.

Другой лагерь — сторонники волшебного слова viate (V8), означающего 8-цилиндровый двигатель. Однако изначально Волга не предназначалась для такого мотора, и установка ее на Волгу — это только начало большой работы с неоднозначным исходом, смысл которого окончательно неясен. В погоне за мощным двигателем можно получить неуправляемый танк, который в лучшем случае может давать интересные результаты только на прямой.

Не будем даже упоминать тех, кто заменяет двигатель ГАЗ-21А на ЗМЗ-402 или 24 от ГАЗ-24 и других Волг, кроме ГАЗ-21. Ведь при увеличении степени сжатия ГАЗ-21А до 8,2 и установке двухкамерного карбюратора получается двигатель, практически не уступающий 402-м по мощности. Если очень хочется получить именно его работоспособность, можно просто взять его ГБЦ … Но проблем при установке такого двигателя хоть отбавляй: нужно переварить поддон картера, так как мешает передняя балка; необходимо установить коробку передач от ГАЗ-24, так как стыковка с родной из-за другого сцепления отдельная история, надо опять радиатор менять на 24-ю, т.к. родной оказывается слишком близко к насосу и при малейшем ударе его ось пробьет… Так что это просто бессмысленная идея.

Есть, однако, гораздо более интересный вариант, а именно установка мотора УМЗ (от УАЗа). Эти моторы (ЮМЗ-451, ЮМЗ-414, ЮМЗ-417 и их варианты) устанавливаются взамен ГАЗ-21А как собственные, так как являются его прямыми потомками. Там не нужно ни переваривать поддон, ни передвигать радиатор, ни что-то делать с ящиком. Но самое приятное то, что двигатель ЮМЗ-421 объемом 2,9 литра обладает очень хорошей мощностью, особенно в версии на бензине АИ-92! Тем более, что есть у него инжекторная версия УМЗ-4213! Его мощность 115 л.с.и момент 22,5 кг · м против родственников 75 и 17 — в полтора раза мощнее ГАЗ-21А !! Конечно, установка инжектора — задача не из легких, но в любом случае сам мотор устанавливается без переваривания, перестановок, переходных пластин и прочей возни. Разве что имеет смысл (но не обязательно) заменять главную пару в задней оси на более быструю от ГАЗ-24-10 с целью улучшения расхода топлива и увеличения максимальной скорости. Если нет желания (и денег) пошалить с впрыском, есть еще карбюраторный вариант, по тяге не намного хуже.

В общем даже мотор менять не надо. Можно просадить штатный агрегат ГАЗ-21А на установку 100-мм гильз и при помощи двухкамерного карбюратора и электронного зажигания вкупе с бензином 92 «снять» со штатного двигателя если не 115, то хотя бы 100-110. л. с.

Трудно вписаться в современные стандарты динамики движения. Низкие литровые мощность и крутящий момент с трудом перемещают Волгу по космосу. Умы пытливых российских автомобилистов классических автомобилей привлекает возможность установки отечественного, родного, более мощного восьмицилиндрового двигателя ЗМЗ V8.А именно двигатели от автомобилей ГАЗ-53, ГАЗ-66, автобуса ПАЗ или более мощные двигатели от БТР и ГАЗ-13, ГАЗ-14 Чайка. Двигатели ГАЗ-53 и ГАЗ-66 имеют рабочий объем 4,3 л, автобус ПАЗ — 4,7 л соответственно. Двигатель чайки ГАЗ-13, ГАЗ-14 и двигатель бронетранспортера имеют рабочий объем 5,5 литра. Подробно технические характеристики двигателей ЗМЗ V8, а также их отличия описаны в.

Мощное восьмицилиндровое сердце способно в корне преобразить тихоходный автомобиль.Итак, в результате установки двигателя естественно улучшается динамика разгона, а при грамотном подходе к трансмиссии увеличивается и максимальная скорость. Естественно, от установки более тяжелого двигателя ухудшается управляемость, но это можно преодолеть за счет улучшения характеристик подвески — опустить кузов, расширить колею, установить низкопрофильные спортивные шины. Но сейчас не об этом. Поговорим подробнее о двигателях.

Итак, как я уже перечислял выше, у нас есть варианты V8 от ГАЗ-53, ГАЗ-66, ГАЗ-13, ПАЗ, БТР и их модификаций.Так, среди них только двигатель Чайка ГАЗ-13 — ЗМЗ-13 имеет степень сжатия, подходящую для эффективного сжигания высокооктанового бензина, все остальные довольствуются 76-й. Это следует учитывать при покупке двигателя. Естественно, что двигатель «Чайковского» будет стоить на порядок дороже, его обслуживание будет намного сложнее. Но в результате можно максимально приблизиться к характеристикам заводских автомобилей ГАЗ 24-24, и ГАЗ-24-34 заводских, оборудованных этим двигателем.

Конечно, степень сжатия двигателя V8 можно увеличить, но есть один очень важный нюанс — это сделать не так просто, как в случае с двигателем. Здесь возникают сложности с установкой впускного коллектора умной конструкции, потому что при фрезеровании головки на пару мм после установки они «разойдутся» в стороны и возникнут проблемы со стыковкой деталей.

Более логичным и эффективным способом в данном случае является установка нагнетателя, однако, учитывая габаритные размеры двигателя и его расположение в моторном отсеке, это не так просто.Легче установить механический нагнетатель, турбонагнетатель сложнее из-за проблем с компоновкой выхлопной системы.

Далее следует учесть нюанс с установкой в ​​подкапотном пространстве — естественно, укосины будут мешать более широкому двигателю. Их необходимо снять и усилить лонжероны, чтобы компенсировать потерю жесткости. Вам также нужно будет обрезать моторный щит, чтобы двигатель встал на место.

Подушки двигателя необходимо будет изготовить на месте самостоятельно.Радиатор тоже потребует повышенной теплоотдачи — старый и забитый ЗМЗ-24 не подойдет по теплоотдаче.

Отдельная тема — коробка передач, можно использовать Волговскую через переходную пластину, процесс описан достаточно подробно и я не буду на нем останавливаться.

Итак двигатель у нас установлен, но в исходной версии ГАЗ-53 он все равно особо большой мощностью не отличается, тут надо быть умным.Поскольку изначально двигатель был грузовым, на нем установлен ограничитель скорости, чтобы водители при длительных подъемах не использовали высокие скорости в течение длительного времени и тем самым не перегружали трансмиссию большой мощностью. Снимите ограничитель скорости вакуума. Теперь двигатель будет крутиться так же хорошо, как и собственный, и обеспечивать повышенный КПД.

Огромный расход топлива на Волге волновал умы людей даже в советские времена, не говоря уже о современности, когда цена на бензин достигает одного доллара за литр.Поэтому большинство волговодов устанавливают на свои Волги газовое оборудование. Но это не лучший способ решения проблемы, особенно на универсале, куда нельзя подать нормальный газовый баллон. А на седане он съедает большую часть багажника, в который уже привыкли запихивать запаску.

Поэтому на Волге ставят дизели. Чаще всего можно увидеть установку безнаддувных дизелей Мерседес. Мотор для Волги отличный по всем параметрам.И если 2-литровый — медлительный (но очень экономичный), то 3-литровый обеспечивает отличные скоростные и тяговые характеристики. Естественно переделка требует знания матчасти, дизель, это не бензин, в нем есть своя специфика.

Также устанавливаются дизельные двигатели Ford Sierra и Ford Scorpio объемом 2,4 л. Этот дизель обладает отличными характеристиками экономии топлива. Также есть модификации с турбодизелями VW и BMW.

Донорами двигателей, как правило, становятся не растаможенные автомобили, их можно найти на рынке по достаточно выгодным ценам и после демонтажа двигателя и деталей трансмиссии, проводки, электроники, продажи остаточных запчастей через Интернет или другими способами.Бюджет мероприятия колеблется в районе 1 доллара, что намного дешевле, чем покупка автомобиля того же класса с дизельным двигателем. Если вы хотите сделать переделку, то вам нужен двигатель от «чистой» машины. Для этого нужно пройти проверку на базе в ГИБДД и перед переделкой проконсультироваться со специалистами ГИБДД. И выписки пишите заранее.

Также на Волгу можно установить серийные двигатели ЗМЗ-514 и ГАЗ-560 Steyr. Однако следует учитывать, что для этих двигателей характерны детские болезни, а также некоторые нюансы обслуживания.

Естественно, эти переделки приведут к проблемам с ГИБДД, потому что в случае остановки инспектор легко почувствует запах дизельного топлива, не говоря уже о звуке дизельного двигателя, который никак не замаскировать. способ. Следовательно, нам нужен способ легализации. Для этого необходимо оформить документы в НАМИ (для России) или через ГП «Государственный автотранспортный научно-проектный институт» (ГосавтотрансНДИпроект) в Украине.

Еще одна проблема, которую непросто решить — это шум.Шум старых дизелей на холостом ходу намного сильнее шума волговского двигателя. И этот шум будет очень хорошо слышен в салоне. Следовательно, нам нужен total. Полная программа и материалы высочайшего качества. В противном случае вы не ощутите экономический эффект от установки дизельного двигателя — он вырвет вам мозг намного быстрее. Как вариант конечно многие скажут — музыка громче, но это удел головорезов.

Вывод, как всегда, экономия на дизельном топливе обходится дороже, чем предполагалось, и совершенно не всегда приносит кошельку ощутимую экономию.При этом следует учитывать, что запчасти к дизелям иностранного производства стоят просто баснословных денег, зачастую ремонт дизеля может отнять несколько тысяч долларов из бюджета (да, это реалии дизеля, турбин и бензонасосов за 1000- 1500 евро). Так, может быть, тебе не стоит иметь мозг?

Дизель на Волгу

«Догоняющая» машина КГБ.

Газ-23 (это 21, Волга с V8)
Газ-2424 (это 24, Волга с V8)
Газ-2434 (это 2410, Волга с V8)
Газ-31013 (это 3102, Волга с V8)
На модификации ГАЗ-2424 и ГАЗ-2434, получившие в народе прозвище «догонялки», устанавливались двигатели V8 «Чайковский» (5.33 л., 195 л.с.)
-ЗМЗ-24-24: устанавливается на ГАЗ-24-24. Один четырехкамерный карбюратор. 195 л.с.
-ЗМЗ-503.10: такой же, но модернизированный, устанавливался на ГАЗ-24-34 и 31013,195 л.с. По моим наблюдениям встречается чаще, чем следующий вариант.
-ЗМЗ-505.10: «горячая» версия ЗМЗ-503, доработанная с двухкарбюраторным блоком питания от ГАЗ-14. Мощность оказывается 220 л.с. как ГАЗ-14 или чуть меньше. Ставился на 24-34 и 31013.

Топливо

— АИ-98 или АИ-95.Это по данным на 1979 год. Для справки, на ГАЗ-13 было топливо АИ-93.

Коробка передач

АКПП отличалась от «Чайки» механизмом переключения. Самого Картера, с удлинителем. Любопытно, что в свое время она была разработана на базе американской АКПП Ford-O-Matic Drive для установки на ГАЗ-21.

Секция гидромеханической трансмиссии ГАЗ-13 (без трансформатора).
Из американских корней ГАЗ-овского автомата секрета не делалось, утверждение об этом мне попалось в литературе советского периода.Кстати, там же упоминается, что прообразом АКПП ЗИЛ стала трансмиссия Chrysler от автомобиля Crown Imperial 1953 года выпуска.

Задний мост

Штатный возчик. Основная пара — насколько я знаю, от «Чайки» (точнее, от ГАЗ-23, на ранних «Чайках» была еще одна основная пара, потом на 23-ю стали ставить). Передаточное число 3,38: 1.

Передняя подвеска

Подвеска по сути стандартная, пружины усиленные.Свои амортизаторы.

Подвеска задняя

Штатная. Амортизаторы телескопические, по всем прочитанным материалам говорится, что пружины взяты от универсала. Однако управляемость этой машины была плохой. Но в повороте при нажатии на педаль акселератора об этом дефекте можно было забыть. Так как машина отреагировала скольжением, задымлением и свистом покрышек.

Первая машина изготовлена ​​на базе ГАЗ-24, вторая — на базе ГАЗ-2410.Внешне такие модели можно было отличить по двум патрубкам.

Также для распределения веса.
Свинцовая (или чугунная) пластина в стволе весом, как говорится, 90 кг в качестве балласта для развесовки — видимо, правда. В центре сундука сзади для нее сделали пьедестал.

Практически все восьмицилиндровые «Волги» были отправлены в гараж специального назначения (ГОН), они использовались как машины сопровождения. Это был волк в овечьей шкуре. Ежегодно завод выпускал около 100 догоняющих машин.Специально для КГБ небольшими партиями собиралась восьмицилиндровая «Волга» с одной выхлопной трубой и селектором автоматического управления, замаскированным под рычаг МКПП (чтобы никто не догадалась). Мощность двигателя «Чайковский» при этом упала до 160 л. с участием. Роторные двигатели устанавливались на некоторые партии автомобилей спецслужб. Интересно, что, хотя в советское время информация о Волге была закрыта для спецслужб, установленные на них двигатели ЗМЗ открыто демонстрировались на нескольких автомобильных выставках.Правда, они не указали, для каких машин они предназначены.

Текст скрыт

ЗМЗ-402: технические характеристики устройства

Легенды о силовых агрегатах, разработанных в Советском Союзе, включают модель ЗМЗ-402. Официальный производитель силовой установки — Заволжский моторный завод. Завод выпустил несколько серий, в том числе версию 24-D, которая не прижилась в серийном потреблении из-за дорогостоящего обслуживания и частых поломок. Рассмотрим особенности и характеристики устройства.

История разработки и создания

Инженер Г.В. Эварт стал главным конструктором двигателя ЗМЗ-402. Рассматриваемый мотор должен был заменить «волжский» аналог типа ГАЗ-21. Указанный силовой агрегат часто называют детищем модели 21. Изначально планировалось устанавливать двигатель на различные модели автомобилей.

Двигатель ЗМЗ-402 имеет улучшенные характеристики по системе охлаждения, что позволяет снизить расход топлива. Эта версия была снята с серийного производства из-за перегрева моторов, иногда приводившего к катастрофическим ситуациям.

Приложение

С двигателем ЗМЗ-402 предназначен для установки на ряд легковых автомобилей. Этот силовой агрегат часто можно встретить на модели «УАЗ» 469. Это связано с тем, что устаревшие двигатели переживали не лучшие времена.

Именно в этот период было принято решение о замене «двигателей» на аналоги от ЗМЗ. Такая практика длилась недолго. Вскоре ульяновские конкуренты представили полную версию, улучшенную на порядок.

Завершение и монтаж

Модернизация агрегата ЗМЗ-402 особых проблем не представляет. Многие пользователи пытаются улучшить систему впрыска карбюратора до эквивалента впрыска. В первую очередь доработке подвергается поршневой блок. Например, вместо стандартного элемента установлена ​​облегченная версия. Это дает возможность увеличить крутящий момент и увеличить мощность силового агрегата.

На следующем этапе обрабатывается коленчатый вал и устанавливается гильза спортивного образца.В результате повышается динамика и устанавливается скорость. Проведите манипуляции с агрегатом подачи и выхлопных газов. Для этого поменять штатные коллекторы на улучшенные модификации, а также поставить карбюратор от ВАЗ-2107 или аналог с моноинжектором. Здесь преимущество заключается в снижении расхода топлива. Улучшить подачу воздушной смеси дополнительно позволит атмосферный фильтр нулевого сопротивления.

Доработка зажигания ЗМЗ-402. Между контактным и бесконтактным типом запуска часто выбирают промежуточный вариант с запуском с кнопки, без использования ключа.В рамках модернизации указанного силового агрегата такая система стала достаточно популярной.

Техническое обслуживание

Одной из точек обслуживания, согласно техкартам производителя, является штатное ТО, в составе которого:

• Замена масла с фильтром через 1 тыс. Км.
• Аналогичная процедура с заменой воздушного элемента, свечей зажигания, проводки через 8 тыс. Км пробега.
• Повторная работа, указанная выше, через 17 000 км.
• Дополнительно через 25 тысяч километров производится регулировка клапанов и проделана процедура, характерная для восьмитысячного пробега.
• Через 35 000 км поменять ремень с ремнем.

Диагностика

В этом режиме определение твердости и толщины шейки коленчатого вала и последующая ремонтопригодность узла. Аналогичная процедура применяется к блоку цилиндров ЗМЗ-402, гильзы замеряются с расчетом возможного объема ремонтных поршней.По возможности детали полируются и обрабатываются или заменяются новыми элементами.

При диагностике обнаруживаются трещины в корпусе. Для этого закройте все отверстия, кроме входа охлаждающей жидкости. Подается керосин или горячая вода, которые покажут наличие деформаций. Если они есть, агрегат необходимо подвергнуть механической обработке. Применена аргонная технология, так как блок выполнен из алюминия. В некоторых случаях может применяться холодная сварка.

Основные проблемы и ремонт

Двигатель ЗМЗ-402 достаточно просто ремонтировать, даже если он находится в наихудшем техническом состоянии.В перечень работ входит переборка двигателя с ГБЦ и замена расходников. Процесс выполняется поэтапно, начинается с диагностики. Также в капитальный ремонт силового агрегата входит ряд работ, которые мы рассмотрим ниже.

Мотор полностью разобран, головка демонтирована, поддон и другие детали сняты. В процессе при этом неисправен агрегат (промывка блока цилиндров, опрессовка, замер коленвала).

BC и коленчатый вал расточены.Если детали отработали свой ресурс, устанавливаются стандартные 92-мм гильзы. На этом этапе выполняется хонингование (расточка блока цилиндров с помощью специального станка, полирующего элементы специальным камнем на высоких оборотах).

Головка блока цилиндров ЗМЗ-402

Этот узел также подлежит переборке. В перечень работ в основном входят следующие операции:

• Замена клапана.
• Установка новых сальников, манжет, седел и клапанов.
• Установка новых направляющих втулок.
• По технологии k-line с гильзами 9 мм.

Нередко происходит замена распредвала. Износ элемента достигает максимальных показателей после 20 лет работы, поэтому этой детали уделяется особое внимание, при необходимости головка блока полируется.

Характеристики в цифрах

Ниже приведены основные параметры двигателя ЗМЗ-402 (карбюраторный):

• Тип — бензиновый двигатель.
• Конфигурация — двигатель внутреннего сгорания с четырьмя продольно расположенными цилиндрами.
• Модификации — 402, 4021, 4025, 24С.
• Мощность — 95 лошадиных сил.
• Диаметр цилиндра / ход поршня — 92/92 мм.
• Количество клапанов — 8 шт.
• Тип охлаждения — жидкостный.
• Материал — алюминиевый сплав.
• Блок зажигания — контактная или бесконтактная система.

Особенности

Крышки коренных подшипников изготовлены из чугуна методом ковки, каждый элемент закреплен на блоке парой шпилек (диаметром 12 мм).В первом люк снабжен прорезями для крепления шайб упорного подшипника. Сборка в сборе с блоком растачивается; при ремонте их следует установить на свои места. Для облегчения этого процесса все крышки имеют серийные номера.

Алюминиевая крышка распределительных шестерен с паронитовой прокладкой и резиновой уплотнительной кромкой крепится с торца. В задней части находится корпус сцепления, который фиксируется шестью болтами. Точное расположение элемента, обеспечивающего правильную работу коробки передач, обеспечивается парой установочных штифтов (13 миллиметров).

Передаточное отношение первичного вала коробки передач к коленчатому валу обеспечивается задним концом картера со специальным монтажным отверстием. Эти детали не являются взаимозаменяемыми из-за особенностей конструкции. Цилиндры агрегата выполнены из легкосъемных мокрых гильз, отлиты из износостойкого чугуна, основание нижней частью размещается в предусмотренной прорези.

Рекомендации

Клапаны ЗМЗ-402 следует ставить на место при сборке двигателя.При правильных действиях объем камеры сгорания составит до 77 кубических сантиметров. Разница вместимости отсеков рассматриваемых двигателей в зависимости от модификации не должна превышать 2 куб. см. Через каждые 20 тысяч километров пути рекомендуется подтягивать крепление ГБЦ и регулировать зазоры между клапанами и коромыслами.

При выполнении этого процесса на горячем двигателе затяжка гаек после охлаждения блока не будет полной.Это вызвано значительной разницей между коэффициентами расширения шпилек, блока и головок устройства. В связи с этим фиксация всех крепежных элементов выполняется на холодном двигателе. Модели корпусов на отечественных машинах не требуют особого ухода, кроме своевременной заливки масла, очистки от грязи, пыли и затяжки соединений на резьбе.

Эксплуатация

Отечественный мотор ГАЗ ЗМЗ-402 устанавливался не только на автомобили Горьковского завода, но и на аналогичные автомобили.Во многом такая ситуация сложилась с переходным периодом с устаревшей версии УМЗ-417 на 421.

Эта модификация ДВС также активно эксплуатируется на «Газели» в различных модификациях. Позже эти двигатели были заменены на малотоннажные грузовики с моделями под индексами 405 и 407. Двигатель ЗМЗ-402 получил достаточно широкое распространение не только в СССР и на постсоветском пространстве, но и в странах Балтии, Германии и других странах. Африка.

Модернизация

Самый простой способ «прокачать» «Волгу» или другую машину с установкой ЗМЗ-402 — использовать компрессор типа СК-14 с последующей продувкой карбюратора.ШПГ в этом случае в усилении не нуждается. Система без проблем выдерживает давление 0,5-0,7 бар, вытяжная часть заменена на прямоточную.

Такое исполнение не отличается элегантностью и красотой, но дает хороший эффект с точки зрения динамики и экономичности. Дополнительно рекомендуется установить и отрегулировать кованый коленчатый вал, специальные ресиверы и привод впрыска. Что касается турбонаддува, рекомендуется выбрать подходящий коллектор, форсунки, трубы и валы.В результате стоимость обновления этого метода будет стоить в два или три раза больше цены. Поэтому на ЗМЗ-402 такая модернизация практикуется редко. Обычно армируют атмосферную часть агрегата или переделывают какие-то детали от аналога типа ЗМЗ-406.

Суммировать

Как видите, рассматриваемый двигатель пользовался большой популярностью для установки на многие отечественные и некоторые зарубежные модели легковых автомобилей. К достоинствам «двигателя» можно отнести его надежность и высокую ремонтопригодность.При правильном обслуживании силовая установка способна без капитального ремонта проработать до 500 тысяч километров.

об’єм ДВС 406. Моторы с разными знаками. Основные неисправности и ремонт

Семейство ЗМЗ-406 є бензиновые автомобили внутреннего пожаротушения, выробництва ВАТ «Заволжский моторный завод»
Опытные образцы отбирались с 1992 года по породе, из серых виробнистві с 1997 года по породе.
Вверху зажат стерневой костер.
Существует семейство двигателей, широко используемых на автомобилях Горьковского автозавода: «Волга» -3102, 31029, 3110 и «ГАЗель».
Флагман семейства — ЗМЗ-4062.10 — 16. клапанный двигатель объемом 2,28 л, развиваемая мощность до 150 л.

Знаки

Двигун ЗМЗ-4062.10 для установки на легковых автомобилей средний класс и микроавтобус.

Двигуни ЗМЗ-4061.10, ЗМЗ-4063.10 предназначены для установки на вагоны серии Vantage. мало вантажопидёмности типа «Газель» и маршрутки.

Технические характеристики

Именование параметра	ЗМЗ-4062	ЗМЗ-4061	ЗМЗ-4063	ЗМЗ-4052	ЗМЗ-409
Рабочий объем, л	2,3			2,46	2,69
Диаметр цилиндра, мм	92			95,5
Ход поршня, мм	86				94
Ступин жесткости	9,1	8,0	9,5	9,3	9,0
Система Харчування	Упорскування	Карбюратор		Упорскування
Номинальная мощность, кВт (ок.с.)	110,3 (150)	73,5 (100)	80,9 (110)	118,8 (152)	105 (142,8)
	5200	4500	4500	5200	4400
Макс. крутящий момент, Н * м (кгс * м)	206 (21)	181,5 (18,5)	191,3 (19,5)	210,0 (21,5)	230 (23,5)
Частота намотки на число нагрузок, мин-1	5200	4500	4500	5200	4400
Частота цикла при макс.крутящий момент, мин-1	4000	3500	3500	4300	3900
Частота цикла на холостом ходу, мин-1 (мин + -50 / макс)	800/6000	750/6000		850/6000	850/5000
Минимальная питома paliva vitrate, г / кВт * год (г / л.с. * год)	252 (185)	273 (200)	265 (195)
Заказ роботизированных цилиндров	1-3-4-2
Vitrati olii na chad,% vitrati paliva	0,3	0,4		0,3
Маса двигуна в комплекте производства завода, кг	187	185		187	190

Двигуни ЗМЗ-4061, ЗМЗ-4063

— карбюраторный, четырехцилиндровый, рядный с микропроцессорной системой керування огня.

Загальный вид двигателя показания малыша 1 и 3.

Боковой разріз смещения показаний малунки 2.

Малунок 1.
Двигуни моделей ЗМЗ-4061 и ЗМЗ-4063 (вид слева)

1. злая пробка;
2. олейный блок-картер;
3. напорный коллектор;
4. кронштейн опоры двигателя;
5. кран зол, ридини, що холоджу;
6. водяной насос;
7. датчик аварийной температуры холодильной установки;
8. датчик указателя температуры охлаждающего агрегата;
9. датчик температуры двигателя;
10. корпус термостата;
11. датчик аварийного захвата;
12. Вказивник сенсорных тисков olii;
13. индикатор (щуп) рівня олії;
14. кот уволен

Малунок 2.

• 1 — картер масляный;
• 2 — масляный насос приймач;
• 3 — масляный насос;
• 4 — привод масляного насоса;
• 5 — шестерня промежуточного вала;
• 6 — блок цилиндров;
• 7 — патрубок впускной;
• 8 — трубы вентиляционные;
• 9 — вал розподильный впускных клапанов;
• 10 — клапан впускной;
• 11 — вентиль вентильный;
• 12 — вал розподильный выпускных клапанов;
• 13 — индикатор (зонд) уровня олиа;
• 14 — гидрораспределитель вала;
• 15 — пружина клапана;
• 16 — гильза клапана прямая;
• 17 — впускной клапан;
• 18 — головка к блоку цилиндров;
• 19 — впускной коллектор;
• 20 — поршень;
• 21 — палец поршневой;
• 22 — шатун;
• 23 — вал детали;
• 24 — шатун кривошипный;
• 25 — крышка коренного подшипника;
• 26 — злобная пробка;
• 27 — корпус наводчика;
• 28 — втулка;
• 29 — корпус компенсатора;
• 30 — кольцо стопорное;
• 31 — поршень компенсатора;
• 32 — мешок вентильный;
• 33 — пружина обжимного клапана;
• 34 — корпус клапана мешка;
• 35 — розетка пружина

Малунок 3.

1. диск синхронизации;
2. датчик синхронизации;
3. фильтр масляный;
4. стартер;
5. датчик детонации;
6. трубка с злой холодностью с обжигом;
7. впускной патрубок;
8. гидронатягувач ланцюга;
9. генератор;
10. ремонт генератора;
11. шків водяной насос;
12. натяжной ролик;
13. бензонасос

Основные конструктивные особенности двигунів є верхней (в головке цилиндров) розетки двух розеток розеток с установкой части клапанов на цилиндры (двух впускных и двух выпускных), перемещения ступеней центральной ротор до 9.3

Технические решения позволили отрегулировать максимальное усилие и максимальный крутящий момент, как закрутить, уменьшить остроту пожара и изменить токсичность выделяемых газов.

Для повышения надежности на двигателе блок цилиндров матрасов заклеен без вставленных гильз, поэтому есть большая жесткость и более стабильные зазоры попарно, ход поршня изменен на 86 мм, поршневой палец и масса поршня был уменьшен. коллинеарный вал, шатуны, болты шатуна, поршневые пальцы и дюйм.

Привод розподильных валов — ланцетный, двухэлементный, с ланцерами с автоматическим гидравлическим натяжением; Крепление гидрораспределителей в клапанный механизм клапана необходимо для регулирования промышленных клапанов.

Затягивание гидравлических приложений нагнетания двигателя связано с высокой чистотой очистки масла, поэтому двигатель заклеен масляным фильтром повышенной эффективности («суперфильтр») одноразового викторианского. Дополнительный фильтрующий элемент фильтра отводит попадание неочищенных олий в двигатели при запуске холодного двигателя и установлен основной фильтрующий элемент.

Микропроцессорная система управления учитывает горение газа, в том числе параметр детонации в режимах движения робота, что позволяет его изменять, позволяя избежать требуемых показателей токсичности —

В дополнительных агрегатах Privid (охлаждающего насоса генератора) используется плоский поликлинический ремень.

На двигателе установлено шарнирное соединение диафрагмы с упругими накладками ведомого диска, что может обеспечить высокую степень надежности.

Бажаючі прибавки «Газель» часто щелкают, как доработанные вибраты — с двигателем ЗМЗ-406 или ЮМЗ-4215.Нам помогли владельцы Газелей и спецсервисы, как сервис авто.

Собрание четких особенностей конструкции указанных двигателей. ЗМЗ-406 и ЮМЗ-4215 — это моторики молодого поколения со своими «персонажами». 406-й — счастливый двигатель, Творения на почве 90-х инженеров Заволжского моторного завода. В новинку заложен ряд передовых технических решений для российского автопрома — клапаны чотир на цилиндре, две розетки с верхним розташуванням, гидрокомпенсаторы.клапанные зазоры, гидронатяжитель ланцета с приводом ГРМ, центральное расширение замка зажигания, микропроцессорная система управления зажиганием, звон через датчик детонации. Модификация ЗМЗ-4062.10 оснащена системой огнестойкости и предназначена в первую очередь для установки на модели Волга, а ЗМЗ-4061.10 (на бензин А-76) и ЗМЗ-4063.10 (на бензины А-92, А-95) является важнее для автомобилей семейства ГАЗель. Сдвинуть означает, что ЗМЗ-4061.10 недостаточно для выпуска.

Ульяновский мотор 4218.10 (421.10 — последняя замена уже завершена) серийное вробництво дало 1994 рок. Конструкция этого двигателя морально устарела, в надежде на установку новых моделей УАЗ (3160, 3165). Перед конструкторами была поставлена ​​задача регулировать крутящий момент двигателя, включать его в режим малых оборотов, что обеспечивало хороший ход автомобилей. Колебания характерны для того, чтобы лежать в области поверхности поршней, становясь диаметром 100 мм (через такой же размер они называются «зиловскими»).Рабочий объем единовременно составлял 2,89 литра (число округлили до трех, а моторы получили название «трехлитровые»). Новый мотор ЮМЗ Колонка малых оборотов — с 2200 до 2500.

Вивчення прокатится на автомобиле «Газель» показала, что многие потенциальные покупатели хотели материнскую машину с новым ульяновским двигателем. УМЗ-4218.10 устанавливается в моторный привод «Газели», аналогично ниже 406-го двигателя; Модификация двигателя УМЗ для «Газели» отказалась от разметки 4215.10-30 (до 92-го бензина) и 4215.10-10 (до 76 бензин).

Плюс и минус

По надежности двигатель ЗМЗ и УМП практически равен. Прибавив автомобиль с 406-м двигателем, в некоторых случаях потребуется пересмотреть электрические условия, заменив российские датчики на «бошевские», а также детально проработать конструкцию гидронатяжителя ланцюга. Цей двигун больше вимогливы и по качеству обслуживания. Например, для гидрокомпенсатора и гидронатяжителя требуется ось напивсинтетическая олии, а не «минерральцы» из необслуживаемого променада, как 402 моторы «летают».Кроме того, бажано Використовувать (особенно в период обкатки двигателя) масло «Суперфильтры» «Колан» с дополнительным элементом, которым является фильтр, на перепускном клапане. Це рекомендовал виробник. Справа — крупные металлические частицы, потерянные в каналах блока для первой механической обработки и сборки мотора, а также для добавления деталей встроенного гидрокомпенсатора и гидронатяжителя. Дополнительный фильтрующий элемент все равно будет душить кузнечик, не пропуская его через середину системы и натирая до верха в режиме холодного старта.Жалко, такие фильтры у нас разрабатывают по окончании продажи, хотелось бы, чтобы их выпустили в Украине — в Полтаве.

К «минусовой» конструкции УМЗ можно привести несвоевременность кривошипно-шатунного механизма. Для того, чтобы работа была выполнена, можно перейти на несложный оборот, необходимо изменить количество соли (регулируя карбюратор) и увеличить токсичность газов, а также увеличить количество воды. Ульяновский мотор, як и классик 402-й, очень галаслитный, ниже 406-го «легкого» мягкого звучания.Эль УМЗ играет в ремонтопригодности, потому что по конструкции он даже близок к «волговскому», поэтому без проблем эксплуатируется и обслуживается в Глыбинцах, что обозначили автосервисом.

Мобильность

«Характеристики» моторов тоже разные. 406-й — скоростной двигатель, который сделает хорошие швидкисни, по динамическим характеристикам «Газель» как на месте, так и на дороге. «Повединкой» такая машина очень плохая для легковой машины. Тихоходный УМЗ с максимальным крутящим моментом, как крутить, на малых оборотах, больше для любителей менять машину и для тех, кто использует ее в горных условиях или на бездорожье.Серьезность движения на нижних уровнях в ситуациях cich позволяет чаще переключать передачи и все больше и больше складываться. Поиграйте в «Газели» с ульяновскими силовыми агрегатами на резкость на сельских трассах и динамичный разгон. Вонючие чимо дизели нагадуют (все таки максимальный момент на «дне»).

Технические характеристики двигателей ЗМЗ-406 и ЮМЗ-4215

90 800 100 90 800 100 90 800 200 90 800 195 90 800 215 90 800 220 Двигатель ЗМЗ УМЗ Двигатель модификация 4061.10 4063,10 4215.10-30 4215.10-10 Количество цилиндров 4 4 4 4 Диаметр цилиндров, мм 92 92 Ход поршня, мм 86 86 92 92 Рабочий объем, л 2,3 2,3 2,9 2,9 Ступин жесткости 8 9,3 8,2 7,0 Ном.тяговое усилие, л.с. / об / час (брутто) 100/4500 110/4500 110/4000 103/4000 Макс. крутящий момент, Нм / об / ч 181,5 / 3500 191,3 / 3500 221/2200–2500 201/2200 — 2500 Pitoma vitrata paliva, г / л.с.-год. Vitrata olii на чад,% от израсходованного топлива 0,4 0,4 0,3 0,3 Паливо А-76 А-92 (95) А-92 (95) А-76

Редакция специалистам ТОВ «РосАвтоСервис» за дополнительную помощь в подготовке материала

Як би не бутой под капюшоном лошадей, этого мало.Если хочу давление инжекторный двигатель ЗМЗ 406 техпаспорт складской 145 л. с., ц’го бува не всем автошколам.

По поводу увеличения натяжения двигателя ЗМЗ 406 с инжектором и хорошей посадкой.

Автомобили 406 на любой установке двигателя отличаются отличной массой, отже, для сохранения хорошей динамичности вонь потребуется модульный силовой агрегат.

Какими способами можно увеличить натяжение форсунки ЗМЗ-406?

Максимально выпускаемые цилиндры, вы можете сделать только силовой агрегат шкоди, меняющий ваш ресурс.

Загалом повна перебрання двигателя и установлення поршней может вызвать меньшую влагу, которая застряла колінвал є к большому удовлетворению. Очевидно, что наиболее оптимальный вариант — установка на двигатель турбины.

В соответствии с другими способами увеличения деформации турбина устанавливается в энергоблок меньшей мощности.

С викторианской її на ЗМЗ-406 можно будет увеличить мощность двигателя до 200 л.с. Кроме того, в разработке этого года есть турбокомпрессоры, которые просты в установке и не требуют особого уважения со стороны автоклассики.

Наддув механический ЗМЗ-406

Увеличение наддува двигателя ЗМЗ 406 механическое с наддувом.

Все типы компрессоров можно разумно объединить в две большие группы: с механическим наддувом и с турбонаддувом. Обида и типи пробуют свои плюсы и минусы, у них тоже есть свои чанувальники и противники.

Какой компрессор лучше всего подходит для двигун ЗМЗ-406? Во-первых, как устроен механический наддув?

Принцип роботизированного механического нагнетания давления для завершения времени простоя.Масляный насос Yogo design nagadu. Он хранится на двух осях, на которых из зубьев в зацеплении приварены шестерни.

По аналогии с масляным насосом ЗМЗ-406, при прошивке захвата мачтовой системы происходит мигание захвата мачты компрессором. На рухе компрессор управляется коллинеарным валом двигателя.

Механический наддув. Ниголовніший полягає при значительном изменении ККД через викторианский вал для привода компрессора, счо производить до увеличения навантаження на двигатель.

Из-за высокого сцепления компрессора становится все лучше и хуже. По сути, невозможно использовать насосы, которые устанавливаются по отдельности. В то же время необходимо производить конструкции ускоренного развития.

Турбонаддув ЗМЗ-406

Увеличенная рабочая сила двигателя ЗМЗ 406 с турбонаддувом. Большинство показателей для инжектора ЗМЗ-406 показывают наличие турбонаддува.

У него новый привод коленвала, конструкция более дорогая, дешевая и не вибрирующая.

Принцип роботизированного турбонаддува предельно прост: средний впускной коллектор крильчатка, которая схлопывается закрученными газами, причем количество оборотов в турбине может превышать 200 тысяч.

Турбина и насос будут вращаться вокруг одной оси одновременно из извилины в середине впускного коллектора.

Чтобы инжекторный двигатель не включал компрессор, он не меняется, а растет.

Впрочем, турбонаддув ничуть не хуже минуса, но тут не воняет.

• Первый полюс имеет низкий КПД на малых оборотах. Цену можно объяснить Тиму, почему при небольшом обороте нужно идти меньше? вихлопных газов … Компрессор снова начинает работать на высоких оборотах силового агрегата.
• Еще один минус, который из-за так называемого «турбо». Если давление на газ и початок компрессорных роботов пройдут через интервал пения в течение часа, даже конструктор будет постоянно задерживать изменение часа, уменьшая скорость университетов турбины.

По поводу повышения жесткости двигателя ЗМЗ 406 с инжектором, нам удачи на дорогах повезло!

Двигатель ЗМЗ-406 той же модификации, серийно выпускаемый в промышленном исполнении ВАТ «ЗМЗ» с 1996 года, предназначен для установки на легковые автомобили марки ГАЗ, такие как ГАЗ-31105, ГАЗ-3102 и » «. Dvigun vimag профессионального сервиса при подключении складной системы питания электронной системы управления.

Характеристики двигателя ЗМЗ-406 2.3 Волга 16В, Газель, Соболь

Параметр	Значение
Конфигурация	л
Количество цилиндров	4
Обьем, л	2 280
Диаметр цилиндра, мм	92
Ход поршня, мм	86
Ступин жесткости	9,3
Количество клапанов на цилиндр	4 (2 входа; 2 входа)
Газовый механизм	DOHC
Заказ роботизированных цилиндров	1-3-4-2
Номинальное тяговое усилие двигателя / при частоте наматывания вала колеса	106.6 кВт — (145 л.с.) / 5200 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	200,9 Н м / 4500 об / мин
Система Харчування	роза раздача с микропроцессором keruvans
Рекомендуемое минимальное октановое число для бензина	92
Экологические стандарты	Евро 0
вагон, кг	192

Конструкция

Чотирохтактный двигатель с электронной системой управления стрельбой и стрельбой, с рядными цилиндрами и поршнями, охватывающими один задний ряд валов, с верхними составами из двух розеток.Двигатель оборудован системой охлаждения закрытого типа с первичной циркуляцией. Система совмещена с помощью тисков и розбризкуванням.

Блок цилиндров

Блок цилиндров ЗМЗ-406 удлинен из серого чавуна. На верхней части блока цилиндров двигателя ЗМЗ-406 смонтированы десять отверстий М14х1,5 для головки цилиндров. В нижней части агрегата ЗМЗ-406 снято пять подшипников коренных подшипников коленчатого вала.

При ремонте цилиндров перенесено два ремонта: 1-й и 2-й.При таких ремонтных размерах выпускаются поршни и поршневые кольца.

Кол-во валов

Кол-во деталей вала из высокочастотного чавуна ВЧ60 (более мощный по соотношению к ВЧ50), с прочной конструкцией и универсальностью (два аналога для кожуха кривошипа для кратковременного развития крутящий момент внецентрового момента)

Поршень

Параметр	Значение
Диаметр, мм	92,0
Высота сжатия, мм	38,0
О внутреннем видео, ss	2,66
Waga, г	431

Поршни по внешнему диаметру спідницы и цилиндры по внутреннему диаметру сортируются на две росмерные группы (1-а и 2-а).Поршневой палец плавающего типа, называемый диаметром пальца 22 мм, довжина — 64мм. Целый сток палец 121гр.

Характеристики двигателя ЗМЗ-406

От

Виробничество	ЗМЗ
Марка двигателя	ЗМЗ-406
Скалистый випуску	1997-2008 гг.
Материал блока цилиндров	чавун
Система Харчування	инжектор / карбюратор
Тип	ряд
Количество цилиндров	4
Клапаны на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Ступин жесткости	9.3 8 *
Объем двигателя, куб.	2286
Давление двигателя, л.с. / об.хв.	100/4500 * 110/4500 ** 145/5200
Крутящий момент, Нм / об.	177/3500 * 186/3500 ** 201/4000
Паливо	92 76 *
Экологические стандарты	Евро 3
Вага двигуна, кг	185 * 185 ** 187
Vitrata paliva, л / 100 км — Misto — Trasa — Пожелания.	13,5 — —
Vitrata olia, гр. / 1000 км	до 100
Оля в двигун	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Скілія оля из двигателя	6
При замене лития, л	5,4
Будет произведена замена оли, км	7000
Рабочая температура двигателя, град.	~ 90
Двигатель ресурс, дисс. км — Для данных на завод — на практике	150 300+
Тюнинг — потенциал — без траты ресурсов	600 + до 200
Двигун встал	ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 Газель ГАЗ Соболь

* — для двигателя ЗМЗ 4061.10
** — для двигателя ЗМЗ 4063.10

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-406

Двигатель ЗМЗ-406 наступательный классический ЗМЗ-402, мотор абсолютно новый (Не волнуйтесь, оглядываясь на Saab B-234), в новом чавунном блоке, с верхними розетками розеток, теперь их две, видимо , 16-ти клапанный двигатель. На 406-м появились гидрокомпенсаторы и проем с постоянной регулировкой клапана вас не заблокирует. В приводе ГРМ есть ланцет, например, изменение скорости на 100000 км, ради него пешком до 200т.даже низкого качества.
Неважно для тех, кто прост, без всяких сменных фаз бензина и других современных технологий, для ГАЗа есть большой прогресс, по сроку до 402-го двигателя.

Модификации двигателя ЗМЗ 406

1.ЗМЗ 4061.10 карбюраторный двигатель, СЖ 8 під 76 бензин. Використовуться на Газели.
2. ЗМЗ 4062.10 — инжекторный двигатель … Основная модификация должна побеждать на Волге и Газелях.
3. ЗМЗ 4063.10 — двигатель карбюраторный, СЖ 9.3 шт 92 бензин. Використовуться на Газели.

Отказ двигателей ЗМЗ 406

1. Гидронатягувачи ланцюга хронометраж. Это из-за способности заклинания, в случае, если кто-то не заботится о взгляде копья, шума копья, от приближающегося подергивания струйки, прыжка на ланцет, вы можете ее найти. У ЗМЗ-406 много проблем, это не клапан.
2. Перебеговой ЗМЗ-406. Не проблема, включите термостат и магнитола забита, поменяйте количество раз, так круто, пока все в порядке, только шумите сломанными заглушками в холодильных установках.
3. Visoka vitrat olia. Говорите справа в маслосъемных кольцах, что сальники клапанов. Еще одна причина — спринклерный маслосборник целиком с резиновыми трубками для подачи масла, если между клапаном и пластиной лабиринт, то масло. Кришка знает, замазал герметиком, и проблем нет.
4. Отказ тяги, неровный ХХ, все котлы загорелись, умирают. На ЗМЗ-406 часто летать не нужно.
5. Стук в двигателе. Звоните на 406-й, чтобы ударить гидрокомпенсаторы и попросить замену, пройти вонь около 50 000 км.Что ж, не вони, это варианты массы, от поршневых пальцев до поршней, шатунов и т. Д., Как показано.
6. Переместите три. Полюбуйтесь свечами, котлами, попробуйте компрессор.
7. ЗМЗ 406 глухой. Справа, чаще всего, на проводах БП, датчика коленвала или РХХ меняют.

К тому же постоянно глючные датчики, некачественная электроника, мало проблем с бензонасосом. Не задумываясь о цене, ЗМЗ 406 — гигантский крокодил вперед (оригинальная конструкция ЗМЗ-402 имеет старую конструкцию), мотор стал экономичнее, ресурс недоступен, как раньше, при адекватном техобслуживании маслом , запчасти тис..км.
На 2000 роте на базе ЗМЗ-406 была доработка двигателя ЗМЗ-405, а затем 2,7-литрового ЗМЗ-409 новой конструкции.

Тюнинг двигуна Волга / Газель ЗМЗ-406

Форсування ЗМЗ 406

Первый вариант трудоемкости двигателяна, по традиции, атмосферный, а значит, отказ от него. Возможно со стороны впуска, заборник холодной воды, ресивер большого объема, большая ГБЦ, дополнительная ГБЦ, дополнительный диаметр воздуховода, большой диаметр каналов, ОКБ Двигун 38/38).Поверните рейку, поршень трактора не толкует, то есть кованые поршни, легкие шатуны, полость коленвала, балансир. Вертлюг для труб диаметром 63 мм прямопроточный, и в сети все просто. Потребность выйти на улицу обычно составляет до 200 гр., А характер двигателя — очень яркое спортивное зрелище.

ЗМЗ-406 Турбо. Компрессор

Якшо ш 200 л. для вас детское веселье и хотите настоящего огня, который взорвет ваш путь. Щоб двигун терпящий нормально высокие тиски, можно поставить по прочности кованой поршневой группы от низких СЖ ~ 8, в младшей комплектации он похож на атмосферный вариант.Турбина Garrett 28, коллектор, пид ней, обвязка, интеркулер, форсунки 630сс, вихлоп 76мм, ДБП + ДТВ, настроил на сичні. У входа в mamo около 300-350 л.
Можно вспомнить форсунки для большей производительности (на 800cc), поставить Garrett 35 и моторные доки не развалятся, с таким рангом можно увидеть 400 и более лс.
Что касается компрессора, то до турбины все так же, но вместо турбины, коллекторов, патрубков, интеркулера мы поставили компрессор (например Eaton M90), регулировочный и демонстрационный.Ниже потребность в компрессорных опциях, меньше двигун и тягн з.

.
