Регулировка карбюратора ВАЗ 2107 своими силами

Для информации хочется отметить, что старые модели ВАЗ в основном укомплектовывались карбюраторами таких марок как: Вебер, Озон, и Солекс. Но, как и всё в технике карбюратор на ВАЗ 2107 также нуждается в соответствующем ремонте и регулировке. Конечно же, всё это можно сделать в автосервисе, но так же регулировку карбюратора ВАЗ можно сделать своими руками это позволит сэкономить деньги и время.

Итак, из данной статьи мы узнаем, как отрегулировать карбюратор на семёрке и произвести должное обслуживание.

Теперь попробуем разобраться, что же такое карбюратор? Основной задачей карбюратора является создание смеси воздуха и топлива, в определённых пропорциях. Карбюраторы делятся на три вида: это поплавковый игольчатый и барботажный — он встречается очень редко. На ВАЗ 2107, как правило, устанавливается карбюратор Озон. Поэтому мы поговорим как раз про регулировку данного типа карбюратора. Но некоторые модели карбюраторов существенно отличаются от установленных на аналоги автомобиля.

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Карбюратор ВАЗ 2107 состоит из автономной системы холостого хода, поплавковой камеры, запорного клапана холостого хода, эконостата, дроссельной заслонки, отсека отвода картерных газов, переходной системы обеих камер.

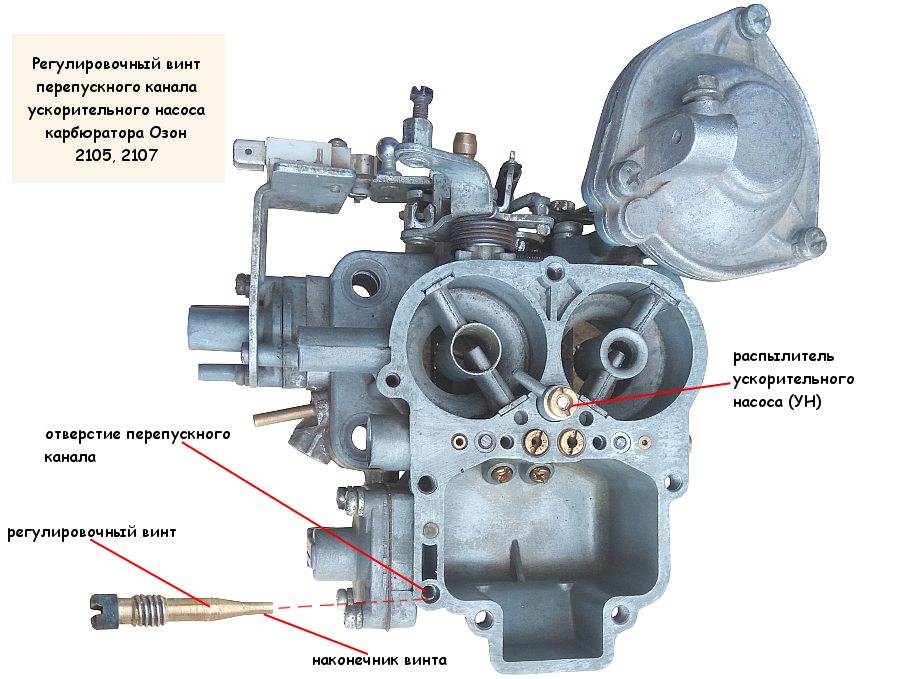

Теперь посмотрим на устройство карбюратора распределяющий топливо и воздух. Состоит он из ускорительного насоса, системы эконостата, поддержки постоянного уровня топлива, поддержки холостого хода, поддержки пуска и прогрева двигателя, жиклёров, диффузоров, распылителя ВТС.

В основном карбюратор требует регулировки после того как его почистили и собрали. Хочется отметить при разборке карбюратора вспомним правила не лезть туда, где всё в порядке.

Правильно регулируем карбюратор ВАЗ 2107:

Для начала производим визуальный осмотр, потом отмываем карбюратор от всякой грязи и нечисти. После этого очищаем фильтр сетчатый и промываем поплавковую камеру. Дальше чистим жиклеры, и в конце регулируем поплавковую систему, потом пусковой механизм и холостой ход. Не забываем, что каждые 60 тысяч пробега проверяем сетчатый фильтр, который находится перед входом в поплавковую камеру.

Проверяем сетчатый фильтр ВАЗ 2107:

Возникает вопрос, как проверить сетчатый фильтр? а делается это следующим способом, пользуясь ручной подкачкой топлива, заполняем поплавковую камеру топливом, после этого видим как закрывается запорный клапан. Следующим шагом отодвигаем крышку фильтра и снимаем клапан. Его нужно хорошенько помыть в растворителе, потом просушить при помощи сжатого воздуха. Во многих случаях неисправность сетчатого фильтра является причиной неровной работы двигателя провалов и несвоевременного реагирования педали газа. Хочется отметить, что протирать дно поплавковой камеры не нужно тряпкой, так как могут засориться жиклёры. Поплавковую камеру чистим при помощи резиновой груши или же сжатым воздухом. Запорную иглу проверяем при помощи груши, так как давление соответствует давлению в топливном насосе. Когда устанавливается крышка карбюратора на место нужно убедиться что поплавки находятся в верхнем положении. После этого нужно внимательно послушать карбюратор на наличие утечки воздуха, если такое имеется нужно поменять корпус клапана и иглу.

Для регулировки поплавковой системы карбюратора ВАЗ 2107 делаем следующие шаги. Нужно проверить положение поплавка если нужно, то регулируем и выравниваем держатель. Делается это для того чтобы поплавок равномерно спускался в камеру. Регулируем с закрытым игольчатым клапаном следующим образом. Открываем крышку камеры и отодвигаем поплавок в сторону и тихонько тянем за язычок кронштейна. Основной задачей является добиться необходимого расстояния между прокладкой крышки и поплавком равная шести семи миллиметрам не больше и не меньше. В состоянии погружения больше одного или двух миллиметров, если будет больше то, скорее всего игла не исправна. При открытом игольчатом клапане расстояние между поплавком и иглой должно составлять 15 миллиметров. Данное регулирование можно делать как на разобранном карбюраторе, так и на установленном.

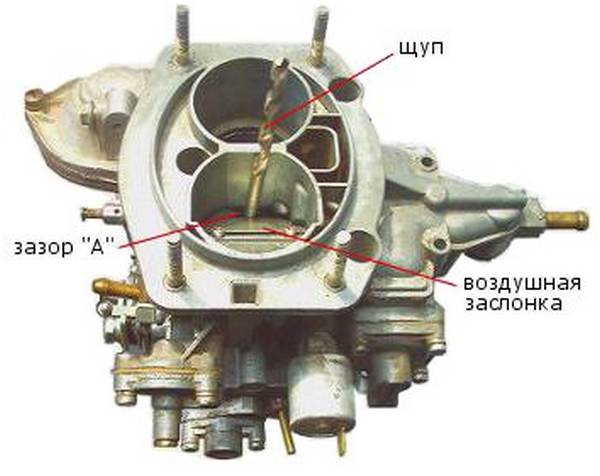

Пусковая система карбюратора ВАЗ 2107 регулируется путём снятия воздушного фильтра запуска двигателя и ещё нужно потянуть подсос на себя. Открываем воздушную заслонку на одну треть после этого ставим обороты 3200-3600 в минуту. После чего отпускаем воздушную заслонку и ставим частоту вращения на 300 меньше от первоначальной.

Регулируем холостой ход на карбюраторе ВАЗ 2107 следующим образом. Для начала нужно прогреть мотор до рабочей температуры, после чего используем винт качества и устанавливаем максимальное количество оборотов, при помощи винта количества выставляем значение на 100 оборотов в минуту выше нормы. Запускаем мотор и при помощи винта качества регулируем обороты.

Ну, вот и все на этом регулировка карбюратора на автомобиле ВАЗ 2107 завершена. Для закрепления материала смотрим видеоролик по регулировке карбюратора своими руками.

Регулируем карбюратор ВАЗ 2107 без помощи СТО

19.02.2018 admin ВАЗ 2107 Ответить на комментарий

Регулировка карбюратора ВАЗ требует от автовладельца определённых знаний, умений и навыков. И, конечно же, определённого запаса свободного времени. Опытные автолюбители, как правило, проводят чистку и регулировку карбюратора собственными руками: это, во-первых, экономит деньги, во-вторых, позволяет увидеть все потенциальные сложности и особенности (которые впоследствии могут обернуться сложностями) вашего автомобиля.

Главная задача карбюратора – создание работоспособной топливно-воздушной смеси. Именно эта смесь, а вовсе не жидкое топливо, поступает в двигатель и там воспламеняется, чтобы придать автомобилю движение. При создании топливно-воздушной смеси важны пропорции, а поскольку двигатель не зря называют сердцем автомобиля, то качество «крови», благодаря которой «сердце» приходит в движение, имеет основополагающее значение.

Выделяют три вида карбюраторов:

поплавковые;
игольчатые;
барботажные.

Первые составляют более 80 процентов всех карбюраторов на рынке, вторые по распространённости – игольчатые, барботажные же представляют собой явление достаточно редкое. На ВАЗ 2107 чаще всего устанавливались карбрюраторы Озон, об особенностях которого мы сегодня и будем говорить.

Впрочем, на ВАЗ 2107 можно найти также карбюраторы ДААЗ 2107-1107010 (они же встречаются и на ВАЗ 2105), на ВАЗ 2103 и ВАЗ 2106 – карбюраторы ДААЗ 2107-1107010-20 или ДААЗ 2107-1107010-10.

Карбюраторы ВАЗ 2107 состоят из следующих узлов:

автономная система холостого хода;
дозирующая система;
дроссельная заслонка;
запорный клапан холостого хода;
отсек отвода картерных газов;
переходная система обеих камер;
поплавковая камера;
ускорительный насос;
эконостат.

Карбюратор обеспечивает:

создание топливно-воздушной смеси;
поддержку постоянного уровня топлива;
поддержку пуска и прогрева мотора;
поддержку пустого хода.

Для того, чтобы отрегулировать карбюратор, его для начала необходимо разобрать и прочистить. Однако при работах на карбюраторе механики предостерегают не будить лихо, пока оно тихо, то есть, не проводить самостоятельно «профилактических» мероприятий, связанных с разборкой карбюратора.

Работа начинается с внимательного осмотра карбюратора, его тщательной чистки, и лишь потом мы можем приступить к другим, более сложным работам. К этапу чистки относятся как отмывание поверхностей от банальной грязи, так и очистка сетчатого фильтра, поплавковой камеры, воздушных жиклеров.

К основной работе – регулировка поплавковой системы, пускового механизма, а также системы, обеспечивающей холостой ход. Все эти работы могут быть проведены без демонтажа самого карбюратора. Вообще этот самый демонтаж требуется достаточно редко и, как правило, в тех случаях, когда необходима полная замена системы.

Промывка сетчатого фильтра (он располагается непосредственно перед входом в поплавковую камеру) должна осуществляться как минимум единожды за 60 тысяч километров пробега.

В тех случаях, когда автомобиль плохо слушается педали, причина может быть в неисправности сетчатого фильтра, да и в целом – в системе подачи топлива.

Работа по проверке состояния сетчатого фильтра проходит в несколько этапов:

с помощью системы ручной подкачки топлива заполняем поплавковую камеру бензином, био или дизельным топливом. Это поможет увидеть закрытие запорного клапана.
отодвигаем верхнюю крышку фильтра, снимаем клапан. Последний нуждается в тщательной промывке, для чего можно использовать какой-либо растворитель (некоторые автомобилисты на первом этапе – для отмачивания – используют, например, кока-колу). После того, как клапан вымыт, его необходимо высушить, и только после этого установить обратно.

Совет: поплавковую камеру крайне не рекомендуется очищать от грязи с помощью волокнистых элементов. Даже ветошь здесь не годится, ведь после проведения очистных работ на дне камеры непременно останутся невидимые при визуальном осмотре волокна, которые, однако, могут стать причиной засорения жиклеров. Поэтому очистку нужно проводить с помощью резиновой груши, а по завершении работ тщательно просушить камеру сжатым воздухом. С помощью этой же груши можно проверить и герметичность запорной иглы.

Заново устанавливая крышку карбюратора, обратите внимание на положение поплавков – они должны находиться сверху. Установка крышки требует приложения усилий, причём необходимо фиксировать крышку, прислушиваясь на предмет возможной утечки воздуха. При посвистывающих звуках или других признаках утечки воздуха нужно заменить корпус клапана и, по возможности, также иглу.

Работа по регулировке поплавковой системы карбюратора проходит в несколько этапов:

Для начала необходимо проверить, где находится поплавок. Если это необходимо, его держатель следует выровнять, чтобы обеспечить равномерное опускание в камеру самого поплавка.
После необходимо открыть крышки камеры, чуть сдвинуть в сторону поплавок, чтобы он не мешал, потянуть язычок кронштейна, чтобы расстояние между поплавком и прокладкой крышки составляло от шести до семи миллиметров. Если расстояние больше, это свидетельство того, что игла неисправна.
При открытом игольчатом клапане от поплавка до иглы должно быть ровно 15 миллиметров.

Работа по регулировке пусковой системы карбюратора проходит в несколько этапов:

В первую очередь для регулировки пусковой системы нужно снять воздушный фильтр.
После того, как фильтр снят, запускаем двигатель и вытягиваем подсос на себя.
Открываем воздушную заслонку вручную примерно на треть, увеличиваем обороты до 3.200-3.500 в минуту, после чего отпускаем воздушную заслонку.
Теперь снижаем количество оборотов примерно на 300.

РАБОТА ПО РЕГУЛИРОВКЕ ХОЛОСТОГО ХОДА КАРБЮРАТОРА ПРОХОДИТ В НЕСКОЛЬКО ЭТАПОВ:

Для этого вида регулировки прогреваем двигатель до рабочей температуры – от 85 до 90 градусов по шкале Цельсия.
После чего с помощью винта качества выставляем максимальное количество оборотов на 100 больше, чем то в норме для вашей модели.
Запускаем двигатель с помощью винта качества, регулируем обороты.
