Грамотная система блокировки двигателя сигнализацией

Возможность надежно заблокировать запуск двигателя в случае срабатывания тревоги для сигнализации необходима. Другое дело, что грамотно заблокировать мотор не так просто: по современным меркам считается необходимым, чтобы угонщик тратил не менее получаса на обход защитных цепей. Поэтому недаром говорится, что установщик сигнализации и должен мыслить, как угонщик: ставя сигнализацию, первым вопросом он себе задает «как ее смогут отключить или обойти?».

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте.

Релейные блокировки

Реле блокировки двигателя – простейший и распространенный способ предотвращения несанкционированного запуска мотора. Независимо от того, встроено реле в сам центральный блок сигнализации или установлено внешнее, суть его работы одна и та же. Пока в его обмотке не течет ток (в автомобилях применяются реле со слаботочными обмотками, поэтому их можно напрямую подключать к выходным каналам сигнализаций), якорь реле (общий контакт, 30) электрически соединен с нормально замкнутым контактом (НЗ, 88 или 87а). Но, как только ток подается на обмотку, сердечник реле намагничивается и притягивает к себе якорь. Нормально замкнутый контакт отключается от общего, который соединяется с нормально разомкнутым контактом (НР, 87).

Схема блокировки реле выбирается любая:

1.  При блокировке двигателя по нормально замкнутому контакту реле замыкает защищаемую цепь, размыкая ее только при срабатывании тревоги. Это удобно тем, что реле при таком подключении не изнашивается, в сильноточных цепях его контакты не обгорают. Зато стоит угонщику оторвать управляющий провод или отключить от разъемов центральный блок сигнализации, как ему даже не придется искать это реле: оно останется замкнутым навсегда.
2.  При блокировке по нормально разомкнутому контакту каждый раз при включении зажигания на машине, снятой с охраны, контакты замыкаются, размыкаясь при выключении зажигания. Реле изнашивается, зато при отключении центрального блока сигнализации защищенная цепь останется разомкнутой. Поэтому такой способ надежнее. Учтите, что в большинстве сигнализаций выход на реле блокировки изначально запрограммирован на НЗ блокировку, и НР работает только после изменения настроек.

Какие цепи можно надежно защитить с помощью релейной блокировки? Самая бесполезная вещь – это реле блокировки стартера, ведь на многих автомобилях стартер  включается принудительно, замкнув отверткой или ключом контакты втягивающего реле под капотом. К тому же такая блокировка бесполезна при ограблении: отбирая у Вас уже заведенный автомобиль, грабитель сможет спокойно уехать.

Грамотная блокировка двигателя должна не давать работать мотору. Для современного впрыскового двигателя точками блокировки становятся:

1. Цепь питания бензонасоса

Простая и удобная блокировка, но на автомобилях с легким доступом к лючку бензонасоса бесполезная: угонщик даже не будет искать реле, а просто подключит небольшой аккумулятор напрямую на разъем бензонасоса.

2. Блокировка цепей питания катушек зажигания или форсунок

Также не позволит завести мотор, но при наличии доступа в подкапотное пространство обойдется точно так же, проводом-времянкой. Без надежного дополнительного замка капота подобная блокировка надолго угонщика не остановит.

3. Блокировка цепи датчика положения коленчатого вала

Наиболее эффективна – если контроллер не получает информацию о вращении коленвала, ни на форсунки, ни на катушки зажигания импульсы ЭБУ впрыска подавать не будет. «Выловить» эту блокировку угонщик сможет только с помощью диагностического сканера – в памяти ЭБУ зафиксируется обрыв цепи ДПКВ. Чтобы эта ошибка не возникала, подключаем реле немного хитрее:

Сопротивление резистора R1 должно быть равным сопротивлению обмотки датчика положения коленчатого вала. В этом случае при срабатывании реле блокировки ко входам ЭБУ впрыска подключается «обманка», и вместо фиксации ошибки ЭБУ  не будет «видеть» вращение коленвала.

На схемах включения реле блокировки указывается диод, включенный параллельно обмотке. В некоторых реле он даже встроен изначально. Для чего он нужен? Дело в том, что обмотка реле имеет определенную индуктивность, и при отключении питания в ней возникает резкий выброс напряжения с полярностью, обратной изначальной. Поэтому диод, включенный «наоборот», никак не влияя на нормальную работу реле, в момент такого выброса открывается, защищая слаботочный выход сигнализации.

Ещё кое-что полезное для Вас:

Реле со скрытым управлением

Недостаток релейной блокировки очевиден – приходится тянуть к месту подключения управляющий провод от центрального блока, и его нужно прятать в штатные жгуты. Найдя этот провод, угонщик сможет по нему проследить и расположение реле, и местонахождение центрального блока сигнализации.

Чтобы избежать этого, применяются сложные электронные реле, управляемые как по радиоканалу (как в сигнализациях StarLine), так и кодовыми импульсами по штатной проводке. Рассмотрим работу радиореле блокировки StarLine R2.

Это устройство компактно, чтобы его можно было даже вплетать в сами жгуты проводки, и поддерживается сигнализациями StarLine уже давно. Для связи с центральным блоком сигнализации используется тот же диалоговый код, что и для управления самой сигнализацией, средствами наподобие кодграбберов заставить активированное реле отключиться невозможно.

Реле может коммутировать ток до 10 ампер, возможно использование и нормально замкнутой, и нормально разомкнутой схемы. В последнем случае  вскрываете корпус и разрезаете проволочную петлю на плате.

После подключения реле к блокируемой цепи ( можно использовать не более двух реле R2) его  прописывают в память центрального блока. Для этого:

• при выключенном зажигании нужно 7 раз нажать кнопку Valet сигнализации;
• включить зажигание и подождать, пока не прозвучит 7 коротких сигналов сирены;
• подключить провод питания прописываемого радиореле к цепи, где всегда есть +12 В. Реле пропишется в память центрального блока, после чего сирена издаст 1 сигнал;
• если Вы подключаете второе реле, то таким же образом подайте на него питание. После сопряжения с центральным блоком прозвучат 2 сигнала сирены;
• выключите зажигание;
• не менее чем на 10 секунд отключите питание от центрального блока сигнализации.

Помните, что при выполнении процедуры перепрописки брелоков надо  повторить и перепрописку установленных радиореле.

Начиная с 4 поколения сигнализаций StarLine (А94/А64, В94/В64, D94/D64, Е91/Е61, Е90/Е60, А93/А63 и далее, у которых в серийном номере центрального блока присутствует буква «S» — например, B94SW405618988), появилась возможность использования более современного реле R4. У него  увеличена токовая нагрузка,  и появился специальный режим управления электрозамком капота. Таким образом можно подключать электрозамок, не протягивая от него силовые провода в салон, и с точки зрения защищенности автомобиля это гораздо эффективнее. Одновременно с этим StarLine R4 реализуется две блокировки – через встроенный ключ по НР или НЗ схеме и через внешнее реле по НЗ схеме.

Однако потребуется соединение выхода INPUT с одним из дополнительных каналов центрального блока сигнализации. Он  при этом настраивается на работу с кодовым реле. Например, на сигнализациях StarLine B94/D94 используются следующие каналы:

Функция управления выбранным каналом устанавливается в значение 3. Далее для прописки кодового реле его  подключают к питанию и массе, после чего:

1. Соедините между собой провода INPUT и OUTPUT, не отключая INPUT от дополнительного канала.
2. При выключенном зажигании 7 раз нажмите кнопку Valet.
3. Включите зажигание и тут же выключите.
4. Когда реле пропишется в память блока, замок капота автоматически закроется и откроется.

Блокировка по CAN-шине

Однако на современных автомобилях есть еще более элегантный способ блокировки запуска мотора. При этом никаких физически разрываемых цепей нет, как нет и дополнительных подключений: сигнализации достаточно иметь связь с CAN-шиной автомобиля.

Суть такой блокировки в том, что при срабатывании тревоги сигнализация передает по шине команду блокировки и повторяет ее все время, пока тревога не  отключится. И, пока угонщик не отключит центральный блок,  попытки запустить мотор будут бесполезными. Если же учесть, что при грамотной установке центрального блока для его извлечения потребуется разобрать половину салона, то по эффективности такой способ однозначно лидирует. При этом нет повода опасаться в надежности: реле блокировки может сломаться, контакты – окислиться, а эта блокировка исключительно виртуальна и появляется только тогда, когда нужно.

Как узнать, возможна ли на Вашем автомобиле блокировка по CAN-шине? Для систем StarLine достаточно зайти на сайт can.starline.ru и выбрать модель своего автомобиля, чтобы получить для него доступный список CAN-функций. В нем нас интересуют «Блокировка двигателя» и «Запрет запуска двигателя» — в первом случае галочка напротив означает, что сигнализация способна глушить работающий мотор, во втором – не дать ему запускаться.

самая полная характеристика ❗, для чего необходимо, что такое цифровое и дистанционное блокирование, виды безопасных блокираторов и их установка

Реле блокировки двигателя, встроенное в центральный блок сигнализации или установленное внешне, применяется для предотвращения несанкционированного запуска мотора. Управление силовым агрегатом и его работа будут невозможны до тех пор, пока противоугонная система не распознает автовладельца.

Содержание

Открытьполное содержание

[ Скрыть]

Что такое и для чего нужна безопасная блокировка двигателя

Электронное реле представляет собой средство безопасности, позволяющее надежно защитить автомобильный двигатель методом блокирования.

Это достигается благодаря контролю состояния контактов на:

Эксплуатация радиореле иммобилайзера возможна совместно с традиционными сигнализациями.

Конструкция

Конструктивные элементы реле автоблокировки:

1. Корпус блока, характеризующийся небольшими размерами. Обычно этот компонент производится из пластика, но можно встретить и металлические варианты.
2. Электронная схема. Все функции и режимы активирует этот элемент методом отправки сигнала на исполнительные составляющие. С помощью последних реле может блокировать работу двигателя и возможность движения на авто.
3. Микросхема реле. Данный элемент применяется для мониторинга определенных датчиков и контроллеров, расположенных в транспортном средстве.
4. Набор электрических цепей для подключения к штатной электросети автомобиля или цифровому интерфейсу CAN. Если машина оснащена противоугонной системой с возможностью запуска двигателя дистанционно, то радиореле должно быть синхронизировано с этой функцией. В противном случае удаленный автозапуск будет невозможен из-за конфликта охранного средства с блокиратором.

Функции и принцип работы

Принцип работы релейного устройства состоит в размыкании или разрыве электролиний стартерного механизма в случае несанкционированного запуска мотора. Отправка данных между составляющими реле и элементами производится разными способами в зависимости от изготовителя и типа устройства.

Передача сигналов может осуществляться:

• посредством использования штатных электропроводников;
• с помощью отдельного беспроводного канала;
• методом радиопередачи.

В цифровых реле для передачи импульсных пакетов применяется штатная электролиния. Наличие специального аналогового канала обеспечивает возможность быстрой передачи данных благодаря высокой скорости. Вся информация собирается устройством по периметру транспортного средства. Прежде чем передать информацию на коммуникатор пользователя, охранная система производит проверку цифрового кода для его идентификации. Если сигнализация управляется с помощью мобильного устройства, то информация может быть отправлена на телефон.

Для управления радиореле может использоваться отдельная кнопка, которая устанавливается на кабель в возможном месте разрыва контактов. Перед началом движения клавишу нужно зажать, это позволит запуститься и работать двигателю машины. Если отпустить кнопку перед стартом силового агрегата, то он не заведется. С помощью данного элемента управления на радиореле поступает импульс с командой о разрыве или замыкании контактных компонентов.

Устройство, с помощью которого должен блокироваться двигатель, может управляться дистанционно или автоматически. В первом случае размыкание и замыкание контактов на электроцепях стартера осуществляется по команде потребителя. Для реализации такого варианта автовладелец может использовать смартфон или брелок от охранного комплекса. В автоматическом режиме допускается настройка времени блокирования двигателя по таймеру или в определенное время.

Видео: принцип действия реле блокировки

Канал «Technomania» в своем видеоролике наглядно показал, каким образом радиореле может заблокировать мотор для защиты авто от угона.

Виды блокировок

Существует несколько видов блокировок:

• простая аналоговая;
• цифровая;
• дистанционная;
• по CAN-шине.

Простая аналоговая

Есть два варианта аналоговых устройств — встроенные и внешние — они отличаются по технологии блокирования:

1. Более простые варианты реле устанавливались в блок управления противоугонной системой. Электролиния, которая должна разрываться при активации, подключается непосредственно к микропроцессорному модулю. Главное достоинство таких блокирующих устройств заключается в простоте монтажа, но данную технологию защиты нельзя назвать надежной. Если злоумышленник доберется до микропроцессора, который блокирует электроцепь, то сможет быстро восстановить ее целостность.
2. Внешние устройства являются выносными и размещаются отдельно от блока управления, под капотом автомобиля. Для обеспечения возможности управления реле соединено с микропроцессором с помощью кабеля, по которому подается сигнал об отключении или активации блокировки. Основное преимущество выносных реле заключается в высокой отказоустойчивости — их угоностойкость значительно выше по сравнению со встроенными устройствами. Но назвать такое средство противоугонным нельзя, поскольку преступник сможет разблокировать двигатель, найдя блок управления и подав на него напряжение.

Цифровые

Цифровые реле разделяются на три подвида:

1. Обычные устройства, визуально похожие на аналоговые реле, но для отправки команды на активацию и отключение блокировки используется цифровой сигнал. Обычная подача напряжения для этого не подойдет, поскольку импульс можно назвать кодом. Устройства такого типа практически не подвержены взлому, благодаря чему они являются более надежными и отказоустойчивыми. Основной недостаток состоит в использовании кабеля для подключения реле к блоку управления, благодаря чему угонщик сможет его найти и снять блокировку. Для недопущения этого провод следует замаскировать при установке.
2. Реле без прямой связи с блоком управления сигнализацией. Отправка пакетных данных производится по штатным электролиниям автомобиля, а сам импульс относится к категории цифровых. Основное достоинство таких устройств состоит в сложности их обнаружения по проводам, благодаря чему они практически не подвержены быстрому взлому. Однако с помощью специальных сканеров злоумышленник сможет подать помеху на штатную проводку, в результате чего сигнал может быть заглушен. Использование таких реле актуально при наличии системы устойчивости.
3. Цифровые устройства, передающие сигналы по радиоканалам связи. Вычислить наличие такого реле в автомобиле по проводам невозможно, но импульс также может быть заглушен злоумышленником с помощью шумов. Если радиошумы присутствуют на определенной местности, это также затруднит процесс управления реле.

Цифровые реле разделяются между собой по техническим характеристикам:

1. Габариты. Обычно противоугонное устройство выполнено в корпусе небольших размеров для скрытого монтажа. Также имеются реле в герметичном блоке, установка которых возможна снаружи транспортного средства, к примеру, под капотом или под днищем.
2. Уровень коммутируемого тока. Этот параметр реле может составить 5-40 ампер в зависимости от производителя.
3. Тип отправки и получения сигналов. Цифровые реле могут работать по штатным проводам, импульсам электросети, а также с использованием специального канала связи с блоком управления. Современные устройства могут управляться от транспондерного ключа с меткой.
4. Длина отправленного импульса и метод передачи. Информация по постоянному коду отправляется по 4-8 битному каналу. Если применяется динамическая технология шифрования сигналов, то длина может составить от 16 до 100 бит. Размер кода может быть любым, но данный вариант является наиболее безопасным и надежным.
5. Наличие защиты от воздействия шумов и обнаружения «прозвонкой».

Видео: особенности цифровых реле блокировки

Канал «Андрей Кондрашов — авторская защита от угона» рассказал об особенностях функционирования цифрового типа устройств для блокировки силового агрегата.

Дистанционная блокировка

Дистанционные реле не размыкают контакты путем подачи нагрузки на цепь. Такие устройства оснащаются специальной схемой, управляющейся с помощью электромеханических составляющих. Отправка данных производится в закодированном виде, в результате чего вероятность обнаружения сигнала сводится к минимуму. Основное преимущество таких устройств состоит в возможности одновременного использования нескольких реле. Они могут применяться для блокировки электроцепей системы зажигания, а также форсунок датчика положения коленвала.

Блокировка по CAN-шине

В более современных транспортных средствах используется этот метод, который для блокировки мотора также не размыкает контакты на стартере. Управление производится посредством цифрового интерфейса — при срабатывании режима тревоги на двигатель с небольшим интервалом поступает команда, не дающая ему запуститься. Данный тип блокировки является виртуальным, поэтому пользователю не нужно переживать об окислении контактов реле или его поломке. Запуск двигателя будет возможен после отключения питания микропроцессорного модуля.

Как подключить и настроить

Чтобы произвести установку своими руками правильно, необходимо произвести отключение аккумулятора. От батареи надо отсоединить клеммный зажим с отрицательным сигналом, предварительно выключив все электрооборудование и зажигание. Если в автомобиле установлен электродвигатель, необходимо отключить высоковольтный аккумулятор.

Реле с автоблокировкой

Пример монтажа рассмотрен на модели Starline B62 Dialog. Основная схема блока управления оснащается блокиратором двигателя, а также набором переключательных элементов. Этот выход на микропроцессоре обозначается маркировкой Х1. Максимальный ток при коммутации — 15 А.

Руководство по установке:

1. Перед выполнением монтажа пользователь должен произвести настройку определенного режима работы реле. Эта процедура индивидуальна для каждой модели противоугонной системы и выполняется в соответствии с технической документацией. В сигнализации Старлайн Б62 для программирования используется опций под номером 10 в мануале. Изначально реле настроено на нормально замкнутую блокировку.
2. Выполняется установка устройства после того, как пользователь выберет место. Монтаж производится в одну из штатных электролиний блокировки двигателя авто. Например, допускается установка блокиратор в разрыв цепи бензонасоса, форсунок или датчика коленвала.
3. В место монтажа подключается 2 из 3 контактов на устройстве. Для соединения применяются кабеля в синей и сине-белой изоляции. Эти провода входят в комплект поставку охранного комплекса.
4. При подключении устройства к электроцепи с индуктивной нагрузкой пользователь должен учитывать параметр силы тока. Максимальная величина при коммутации может быть больше токовой нагрузки для работы реле. При таком токе блокиратор выйдет из строя.

Реле с дистанционной блокировкой

Процесс установки рассмотрен на примере Starline R2:

1. Монтаж устройства производится аналогично, как и реле В62. Защитное средство необходимо врезать в одну из штатных электролиний транспортного средства. Для этого можно использовать бензонасос, стартерный механизм, форсунки, датчик коленвала.
2. Для выполнения соединения контактов необходимо войти в меню программирования основных функций противоугонной системы. Здесь нужно выбрать режим работы реле — нормально замкнутый или нормально разомкнутый. После выбора пользователь должен выключить меню программирования функций.
3. Затем подключается провод черного цвета. Это «масса» или заземление, поэтому его необходимо соединить с корпусом авто. Контакт подключается к любому штатному болту, вкрученному в кузов машины.
4. Производится деактивация системы зажигания. Кнопка сервисного режима обслуживания Валет нажимается 7 раз.
5. Выполняется включение системы зажигания. Сигнализация сработает несколькими звуковыми импульсами, что свидетельствует об успешном входе в меню программирования.
6. В течение последующих пяти секунд производится подключение черного провода с маркировкой «ЗАЖ» к электроцепи зажигания. При успешной привязке реле в память блока управления сирена сработает одним длительным импульсом.
7. Для выхода из меню надо выключить зажигание. Если будет применяться несколько реле, то установка остальных компонентов производится аналогичным образом. После монтажа дополнительного устройства сирена издаст двойной сигнал. Если импульсов будет три, это свидетельствует о том, что информация о реле уже внесена в память блока управления.

Как выбрать блокировку

Перед покупкой устройства необходимо учесть следующие критерии и рекомендации:

1. Разновидность блокирующего реле.
2. Размеры корпуса основного модуля. Для обеспечения скрытого монтажа габариты устройства должны быть минимальными.
3. Размещение устройства. Если монтаж реле производится в салоне транспортного средства, то можно использовать любые механизмы. При необходимости установки детали под капотом или под днищем рекомендуется применение герметичных блокираторов.
4. Производитель. Более популярные бренды на практике предлагают пользователям качественные реле, обладающие высоким сроком службы.
5. Технические особенности транспортного средства. Работа реле может быть налажена с токами различной величины, поэтому данный момент надо учесть перед покупкой. Если параметры будут не соответствовать, это приведет к поломке устройства.
6. Тип сигналов, с которыми работает реле. На сегодня диалоговая кодировка импульсов является наиболее эффективным способом блокирования.
7. Наличие дополнительных особенностей и возможностей. В частности, имеется в виду защита от воздействия шумов и помех.

Видео: выбор реле для блокировки двигателя

Канал «Сам себе электрик» в своем видеоролике подробно рассказал о нормально замкнутых и разомкнутых реле, а также о целесообразности их использования.

Случайная активация функции блокировки двигателя

При такой проблеме пользователь должен изучить все индикаторы и символы на экране коммуникатора. На практике основной причиной срабатывания блокировки является неверная настройка или активация некоторых опций. Рекомендуется также проследить за состоянием светодиодной лампочки, которая отображает состояние противоугонной системы. Если индикатор постоянно мигает, это может свидетельствовать о работе опции иммобилайзера.

Если при активации зажигания диод стал моргать часто, а на дисплее брелока горит значок с надписью «иммо», проблему можно решить двумя способами:

1. Извлечь ключ из замка зажигания и нажать на кнопку деактивации центрального замка на пульте. Затем попробовать опять запустить силовой агрегат.
2. Покинуть салон транспортного средства, включить и отключить режим охраны.

Как снять блокировку

Отключение блокировки производится автоматически вместе с деактивацией режима охраны. Если выключение защиты не позволяет деактивировать реле, можно прибегнуть к аварийному методу. Для этого потребуется сервисная кнопка Валет, использующаяся для входа в аварийный режим управления сигнализацией.

Пример снятия блокировки рассмотрен на модели Старлайн А1:

1. Дверь машины открывается с помощью ключа. Сработает режим тревоги, начнут мигать внешние световые приборы авто.
2. В течение двадцати секунд выполняется активация зажигания. Также за это время автовладелец должен трижды «кликнуть» на кнопку аварийного режима обслуживания.
3. Затем зажигание в машине выключается. Это приведет к деактивации режима охраны и блокировки двигателя.

Если для управления защитой используется персональный пароль, то процедура отключения реле выполняется так:

1. Двери авто открываются, сработает режим тревоги. В течение 20 секунд пользователь должен включить систему зажигания.
2. Кнопкой сервисного режима обслуживания производится ввод первого символа кода. Число нажатий должно соответствовать цифре пароля.
3. Система зажигания отключается и включается повторно.
4. Аналогичным образом производится ввод второй цифры пароля с помощью сервисной кнопки.
5. Зажигание отключается. При успешном вводе персонального кода режим охраны транспортного средства отключится. Дважды моргнут внешние световые устройства авто.

Видео о демонтаже сигнализации

Пользователь Роман Тимченко в своем видеоролике подробно показал процесс снятия противоугонной системы с транспортного средства и отключения реле блокировки двигателя.

Что такое реле, и как оно работает

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть  ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

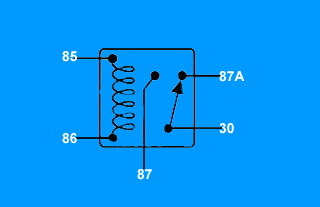

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

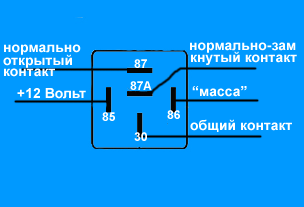

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

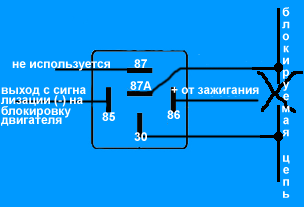

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении

реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот) и подключаемся к слаботочным транзисторным выходам сигнализации

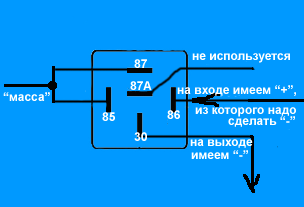

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.

Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

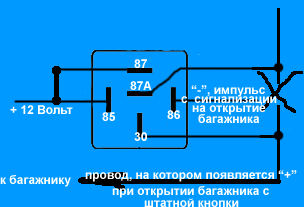

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Реле в автосигнализации

Реле часто применяется при монтаже охранного оборудования.

Рисунок 58. Устройство реле На электрических схемах реле принято обозначать в виде этих двух частей. Пунктирной линией показана механическая связь между обмоткой и контактами.

Рисунок 59. Условное обозначение реле

Рисунок 57. Типовое пятиконтактное реле

Реле состоит из двух основных деталей — обмотки с сердечником (электромагнит) и группы контактов. Обе эти детали объединены в одном корпусе. При появлении напряжения на обмотке один из контактов реле притягивается к электромагниту и замыкается с другим. Одновременно может происходить размыкание с третьим контактом.

По типу и количеству контактов реле можно поделить на несколько групп.

1. Реле с замыкающими контактами. В исходном состоянии выходные контакты разомкнуты, ток через них не течет При срабатывании реле контакты замыкаются, и в цепи, куда реле включено, начинает протекать электрический ток. Такой тип контакта называют HP (нормально разомкнутый). В англоязычной литературе обозначается NO (normally-open).

Рисунок 60. Замыкающий контакт

2. Контакт может быть размыкающим. Пока реле не сработало, выходные контакты замкнуты. Ток через них беспрепятственно проходит, как через обычный проводник. При срабатывании реле контакты размыкаются, цепь разрывается, ток перестает течь. Контакт этого типа именуют НЗ (нормально замкнутый). Аналог в английском языке — NC (normally-closed).

Рисунок 61. Размыкающий контакт

3. Контакт может быть переключающим. В исходном состоянии замкнута одна из двух цепей, после срабатывания реле первая цепь разрывается, а вторая замыкается. Такое реле имеет один общий контакт для двух цепей, то есть цепи не являются независимыми. В англоязычной терминологии — СО (change-over) или DT (double-throw).

Рисунок 62. Переключающий контакт

Рисунок 63. Многоконтактное реле

Основные параметры реле, которые необходимо знать для правильного выбора при установке охранного оборудования:

— допустимый ток, который реле может пропускать через свои выходные контакты;

— тип выходных контактов (замыкающие, размыкающие, переключающие), количество этих контактов;

— ток потребления реле, напряжение срабатывания;

— габариты (что особенно актуально для выполнения незаметных блокировок).

Попробуем разобраться более детально с этими параметрами.

Допустимый ток, подаваемый на контакты, определяется как размерами самого реле, так и применяемыми в нем материалами. Например, в дорогих реле контакты помещены в герметичную капсулу, наполненную инертным газом. Это позволяет предотвратить окисление контактов, повысить его надежность. Если неправильно выбрать реле по мощности, то велик риск, что в самый ответственный момент оно выйдет из строя и повредит оборудование автомобиля. Например, превышение допустимых токов коммутации может привести к короткому замыканию, а превышение токов управления — к возгоранию.

Для управления несколькими независимыми друг от друга цепями одновременно есть реле, у которых не одна пара контактов, а две и больше.

Рисунок 64. Слаботочное реле

Тип выходных контактов определяется исходя из того, какую цепь и в какой момент времени требуется заблокировать. Например, нужно по команде с дополнительного выхода сигнализации открыть багажник. Мощности дополнительного канала не хватит, чтобы напрямую подключить его к активатору багажника. Поэтому необходимо использовать реле. Чтобы реле замыкало силовую цепь активатора только при появлении на дополнительном выходе сигнализации управляющего импульса, необходимо воспользоваться реле с парой замыкающих контактов. Работать это будет так: в исходном состоянии управляющего сигнала нет, реле обесточено, цепь активатора разомкнута. Как только появляется импульс, реле замыкает выходные контакты, через активатор течет ток, замок открывается.

Рисунок 65. Использование дополнительного реле для отпирания багажника

Ток потребления также важен, ведь неправильно выбранное по этому параметру реле может за короткое время посадить аккумулятор. Например, при установке сигнализации была сделана дополнительная блокировка двигателя при помощи обычного автомобильного 4-х контактного реле. При постановке на охрану оно включается и разрывает какую-нибудь значимую цепь (например, провод бензонасоса). Однако при таком включении через обмотку реле будет протекать ток. Хоть этот ток и мал (приблизительно 0,05 — 0,1 А), но 2 — 3 подобные блокировки могут выкачать из аккумулятора всю энергию менее, чем за 3 недели простоя.

В данном случае следует использовать другую схему блокировки (реле будет разрывать защищаемую цепь только при включении зажигания).

Рисунок 66. Схема блокировки

Реле можно условно поделить на неполяризованные и поляризованные. Неполяризованное реле, как правило, большое по габаритам, потребляет больший ток и способно коммутировать большую нагрузку

Например, типичное автомобильное неполяризованное реле потребляет ток 0,1 А и способно коммутировать ток до 40 А.

Рисунок 67. Неполяризованное автомобильное реле

Поляризованное реле имеет два устойчивых состояния и потребляет ток только в момент переключения. Коммутировать это реле может до 10 А. Сейчас поляризованные реле используются редко, в большинстве случаев их можно заменить на логические микросхемы.

При срабатывании в обмотке крупных реле возникают выбросы тока самоиндукции, которые могут быть довольно существенными. Чтобы эти выбросы не приводили к сбоям в работе сигнализации, настоятельно рекомендуется обмотку любого реле шунтировать диодом, то есть припаивать выпрямительный диод между двумя входными контактами таким образом, чтобы анод диода был

соединен с массой, а катод — с контактом, на котором появляется плюс. В этом случае диод не будет оказывать влияния на управляющий сигнал, так как при обратном напряжении сопротивление диода очень велико. При возникновении индукционного выброса весь ток пройдет через диод, и будет им погашен.

Рисунок 68. Включение защитного диода

Рисунок 69. Схема-подсказка «Реле»

Непорочные связи в автомобиле — Угона.нет

Несмотря на продолжающиеся усилия по поиску новых способов предотвращения неавторизованного запуска двигателя автомобиля, разрыв в нем жизненно важных электрических цепей остается самым распространенным способом борьбы с угоном. Представляем обзор некоторых способов блокировки, которые предлагаются сегодня на российском рынке охранных и противоугонных устройств.

Взгляд в недалекое прошлое

Отдадим заслуженную «дань» установщикам охранных систем, под влиянием которых зачастую происходит развитие этих самых систем. В свое время было отмечено предпочтение установщиков охранным системам с реле-блокировками, размещенными в центральном модуле управления. Дескать, их проще устанавливать, а появившиеся тогда же системы с металлическими кожухами или залитые компаундом оказывали и дополнительное сопротивление при их нейтрализации. Однако это предпочтение оказалось совсем недолгим, как только установщики и производители охранных систем уяснили, что найти модуль автосигнализации достаточно просто, а нейтрализовать в них блокировку еще проще. Так произошла переоценка способов установки в пользу внешнего реле блокировки, которое можно установить, более-менее, скрытно. Эта тенденция сохраняется и до сих пор.

Реле-близнецы «Альтоника», «Ультра Стар», Magic Ring

Следующий виток в эволюции охранных систем связан с появлением беспроводных блокировок. В целом, это изящное и оригинальное решение. Но, расставим приоритеты в его достоинствах. Дело в том, что даже неискушенный водитель вряд ли сегодня поверит утверждению, что такие устройства из-за отсутствия прямой (проводной) связи реле с центральным блоком не обнаруживаемы, и, следовательно, не могут быть нейтрализованы. Используемый аргумент не выдерживает элементарной критики. По наличию провода вряд ли угонщиками когда-либо обнаруживалось реле блокировки. А вот замкнуть его контакты, подав массу или питание на идущие к нему провода — способ из арсенала угонщика. Главный же метод угонщиков — найти и восстановить разорванные блокировкой цепи методом их обхода или внешнего дублирования.

Система REEF 402 (конденсатор синего цвета указывает на контроллер беспроводной блокировки)

Бытует мнение, что поскольку обход разорванных цепей почти не зависит от типа используемых способов блокировки, то, следовательно, применение беспроводной блокировки есть лишь способ «развести» клиента. Но есть и другая сторона медали в виде бесспорных, по нашему мнению, достоинств беспроводной блокировки. Во-первых, число используемых блокировочных реле действительно «ничем» не ограничено. И более того, даже найдя блок автосигнализции и узнав марку его модели, все равно остается неясным, сколько же использовано инсталлятором блокировочных реле. Во-вторых, места размещения блокировочных реле могут быть выбраны более укромные, и, естественно, более удаленные от блока. Снижение трудоемкости монтажа очевидны, т.к. прокладывать провода от блока автосигнализации не нужно. При этом они могут быть размещены в ранее недостижимых местах (например, в бензобаке). Наконец, последнее достоинство — миниатюрность и похожесть на штатные реле заставляет угонщика тратить драгоценное время на их поиск и проверку. Беспроводные реле, размещенные под капотом, вместе с электромеханическим замком капота являются на сегодняшний день одним из эффективных защитных комплексов.

О терминах спорить не будем

Так уж сложилось, что в охранной автомобильной индустрии много жаргонной терминологии. Одни анти-хай-джеки чего стоят. Технологиям блокировки присвоены тоже громкие имена: HOOK UP, беспроводная блокировка, дистанционное управление по штатной проводке, WAIT UP, микроиммобилайзеры, DAWT и другие. Вот этим устройствам и посвящен наш обзор. Мы будем придерживаться устоявшихся названий для группы следующих однотипных или схожих конструкций:

• беспроводной блокировки, реле и технологии HOOK UP, микроиммобилайзеров, дистанционно управляемых реле по штатной проводке автомобиля — как устройств, использующих для управления реле штатную электропроводку автомобиля;
• технологии DAWT, цифровой шины LAN — как устройств с проводной цифровой (кодовой) связью для управления реле;
• противоугонной технологии WAIT UP — как устройства, использующего для управления реле штатную электропроводку автомобиля и активизируемого при начале движения;
• радиореле — как устройства, использующего радиоканал для управления реле;

Общие сведения

Беспроводные блокировки
В основе идеи беспроводной блокировки лежит метод передачи сигнала с уплотнением канала связи, в качестве которого используется штатная электропроводка автомобиля, т.е. ее проводная цепь, несущая питание +12 В. Благодаря тому, что эта цепь распространена по всему автомобилю от капота до багажника, потенциально она может обеспечить в этих же пределах и связь для управления блокировкой. В беспроводной блокировке применен метод частотного разделения сигналов, в котором код управления для реле передается с использованием соответствующей модуляции сигнала переменной частоты в диапазоне от 10 до 130 кГц. Сигнал переменной частоты легко отделяется от постоянного напряжения 12 В, а от помех, присутствующих в электропроводке, отфильтровывается. На принципах частотного разделения ведется и городская радиотрансляция.

Реле Wait UP

Электропроводка является приемлемой средой для передачи сигнала этого диапазона по всему автомобилю. Но длина электропроводки может достигать сотен метров и в этой цепи сигнал претерпевает затухание. Однако главной причиной является все же не затухание, а ослабление сигнала из-за нагрузки. Нагружают сигнал сам аккумулятор и блоки различной постоянно включенной электроники (например, бортовой компьютер). Поэтому формируемый сигнал, поступающий в провод питания, должен быть достаточной мощности. Величина сигнала на проводе питания у типовых систем порядка 1 В. Чтобы «доставить» такой сигнал применяется разделительный конденсатор большой емкости (4,7 мкФ) и повышенного напряжения (100 В), для обеспечения его работоспособности на переменном напряжении относительно высокой частоты. Практика показывает, что в большинстве случаев проблем с уровнем сигнала не возникает. Для оценки качества прохождения сигнала в предполагаемом месте размещения реле фирма «Альтоника» разработала индикатор IH. С его помощью можно выбрать место расположения и подключения реле. Нас заинтересовало, какими параметрами обладают реле: принципом кодирования команд управления, видом модуляции и разрядностью кода. Понимая что, категория вопроса затрагивает «ноу-хау» мы не ожидали (и не получили) подробных ответов. Не конкретизируя модели и фирмы, сообщим, следующее: модуляция — частотная и фазоимпульсная, разрядность кода от 48 до 64. Потребителя эти параметры не очень затрагивают, т.к. вряд ли есть смысл угонщику заниматься интеллектуальным «взломом» реле. Перехват кода управления реле является вторичным делом, поскольку первичен сигнал управления автосигнализацией, где и происходит поиск эффективных методов его защиты и где сосредоточены «интересы» угонщика. Можно отметить также, что сигналы реле кратковременны (длятся единицы секунд) и формируются лишь в момент включения зажигания, кода отключена охрана. При неавторизованном проникновении угонщика в салон автомобиля коды не излучаются и перехват их, мы считаем, не возможен. Заметим, что пищу для теоретических домыслов дает утопическая возможность перехвата кода управления реле, когда владелец заводит двигатель. Утопическая потому, что при этом надо угонщику подключить к цепи питания соответствующее записывающее устройство (граббер).

Проводные блокировки (цифровые шины)
Передача команды блокировки производится с помощью кодированных сигналов по однопроводным линиям. Хорошо зарекомендовавший себя способ. Применяется в системах DEFA LAN (DEFA 823), GUARD RF-311, «Сталкер» (шина MS-LAN) и Meritec -2. Термин цифровая шина применяется к линии связи, в которой используется ряд кодовых команд. Достоинством проводной цифровой блокировки является лучшая помехоустойчивость.

Особенности применения

Схемы подключения
Системы беспроводной блокировки характеризует простота подключения, как центрального блока, так и самого реле. Центральный блок подключается стандартно, поскольку не нуждается в специальных внешних цепях для реализации беспроводной блокировки. Типовая схема подключения реле идентична подключению внешнего реле блокировки при блокировке зажигания. В исходном состоянии контакты 87, 30 разомкнуты. При включении зажигания центральный блок выдает в цепь питания +12 В кодированный сигнал, выполняющий роль команды на снятие блокировки. В результате декодирования сигнала контакты реле 87, 30 замыкаются, обеспечивая запуск системы зажигания и двигателя. При выключении зажигания за счет исчезновения питания реле возвращается в исходное состояние.

Типовая схема подключения реле

Для удобства применения полярность питания реле (контакты 85, 86) можно не соблюдать (но, не у всех фирм!). Реле выпускаемые фирмой «Альтоника» имеют модификации с формированием двух кодированных команд на включение и отключение блокировки. Рекомендуется иметь минимальную длину провода связи между выводом «зажигание» блока системы и выводом реле для приема сигнала управления.

Программирование реле
Программирование производится с целью записи в память реле индивидуального кода. Все реле, подключенные к одному и тому же блоку управления, будут иметь одинаковые коды. Процедура записи применена стандартная: запись производиться после подключения охранной системы при первом включении зажигания, когда память чистая. Если в последствии будет добавлено новое реле, то в него также будет записан код, и оно будет работать нормально.

Замена реле
При выходе из строя реле безболезненно заменяется на новое того же изготовителя. При первом включении в его память записывается код.

Замена блока
Неисправный блок управления должен заменяться вместе со всеми реле или с реле со стертой прежней информацией. Как правило, устройства для стирания кода реле недоступны.

Режимы блокировки
Режимы блокировки применяются мгновенные и прерывистые. Режим прерывистой блокировки осуществляют модификации реле HOOK UP BM, BP, DN(1), DS или программа блока управления (как у систем Exellent).

Совместимость разных технологий
Под совместимостью мы будем понимать возможность нормального функционирования беспроводного реле и блока управления разных производителей. Несмотря на то, что ряд фирм овладели технологией построения беспроводной блокировки, у каждой фирмы свои технические решения и форматы сигналов. Потому можно сказать, что совместимость беспроводных реле отсутствует. Однако, заметим, что иная картина наблюдается в транспондерной технологии с форматом TIRIS.

Какие технологии блокировки присутствуют на рынке?

Информация о моделях, используемых технологиях и применяемости сведена в таблицу. Дополним представленную таблицу некоторыми комментариями.

«Альтоника»
Бесспорный лидер в технологии беспроводной блокировки. Представляет все виды технологий в своих изделиях. Разработало и серийно производит 12 типов дистанционно управляемых реле. Ряд реле (HOOK DN, DS) имеют специальную конструкцию для блокировки датчика Холла в распределителе зажигания.

«Ультра Стар»
Сигаретный иммобилайзер от «Ультра Стар»

Устройства MX-36i, MX-37i, МХ-38i — иммобилайзеры. Первый из них имеет рамочную антенну и электронную метку с повышенной дальностью действия. Оригинальная конструкция иммобилайзеров MX-37i, MX-38i имеет узел управления в виде сигаретного прикуривателя, который водитель, оставляя машину, забирает с собой. Так обеспечивается повышенная скрытность блокировки. В MX-37i сигнал управления передается по штатной электропроводке, а в МХ-38i по радиоканалу. Модуль блокировки Star Line представляет собой специальный адаптер, подключаемый к любой автосигналиции для формирования сигнала управления беспроводным реле.

Плата блока управления иммобилайзера МХ-36i

В составе комплекта — малогабаритный модуль и одно беспроводное реле. Модуль удобно применять для увеличения уровня защиты автомобиля, в котором применена сигнализация без беспроводных реле. МХ-300 — сигнализация с расширенными функциями и двумя блокировками двигателя, одна из которых выполняется стандартным внешним реле, а вторая беспроводным реле. В системе DEFA LAN предусмотрен отдельный модуль блокировки с тремя встроенными реле, управляемыми центральным блоком системы по цифровой шине.

Magic Ring
Микроиммобилайзеры входят в комплект всех систем Exellent, за исключением систем City и Wizard, где они предлагаются, как опция. В специализированные установочные центры фирма поставляет оборудование (спецбрелок) для перезаписи кода реле. Таким образом, при замене системы из-за неисправности, реле надо только «переобучить». Процедура «обучения» и самонастройка чувствительности реле гарантируют его работу независимо от удаленности от блока. Реле имеет несколько большие габариты (45х30х30 мм), чем штатное (автомобильное). Выпускается и спецреле для установки в жгут электропроводки (50х12х6 мм). Беспроводную связь Magic Ring оригинально использовала для управления сиреной Magic Voice, которая осуществляет блокировку двигателя, замка капота, контролирует состояние концевика капота, сообщает о причине тревоги при снятии с охраны. При этом не требуется прокладка проводов в подкапотное пространство.

Magic Systems
Фирма разработала три вида реле блокировки. Подкапотный иммобилайзер MS-R содержит реле типа HOOK UP и блок управления, конструктивно оформленный в виде прикуривателя. Два остальных типа реле используются в составе системы «Сталкер LAN». Реле MS-RL подключается к цифровой шине MS-LAN того же «Сталкера». Реле MS-RIL управляется уже по штатной проводке автомобиля.

DEFEN. Group
В своих системах использует исключительно проводную цифровую блокировку по технологии DAWT (Digital Active Wire Technology). Разработаны дополнительно цифровые реле капота, дополнительного канала и другие (всего пять типов). В связи с наличием нескольких команд управления, на законном основании, можно утверждать, что в системах Meritec-2 применена цифровая шина. Режим блокировки (мгновенный или прерывистый) программируется.

В арсенале установщика беспроводные реле — это гибкое средство для повышения защиты автомобиля. Мы полагаем, что их применение оправдывает затраты владельца и установщика. Ведь много защиты никогда не бывает!

Технология блокировки	Фирма — изготовитель	Используются в системах	Характеристика блокировки
WAIT UP	«Альтоника»	BT-71W, BT-84W, BT-85W, R-402W, R-404W, R-405W	Противоугонная
HOOK UP		BT-71M, BT-71F, BT-71L, BT-84P, BT-85, RT-23A, R-402, R-404, R-405	Беспроводная
HOOK AS, DS, DS1		GT-26, RF-311, RF-311A, RF-344	Проводная
HOOK R1, R2		Самостоятельное применение	Радиоканал
Беспроводная	«Ультра Стар»	MX-300, МX-36i, MX-37i, модуль Star Line	Беспроводная
Цифровая шина		DEFA LAN (823)	Проводная
Радиоканал		MX-38i	Радиоканал
Magic Relay (ТМ)	Magic Ring	Системы Excellent: Capital, Country, Continent, Comfort, Continent Light	Беспроводная
Беспроводная блокировка	Magic Systems	«Сталкер 370 LAN», «Сталкер 450 LAN»	Беспроводная
Беспроводная блокировка	«Вист-Сервис»	Imperium 5000RF, 7000	Беспроводная
Беспроводная блокировка	Stopol Group	Red Scorpio Smart Relay	Беспроводная
DAWT	Defen Group	Meritec-2: Ultra, Optimum, Special Цифровое реле замка капота	Проводная
Power Net	«Изиком»	Fortress	Беспроводная

Как работает реле блокировки двигателя

Надежное блокирование мотора, при несанкционированной попытке запустить – залог сохранности автомобиля. Реле блокировки двигателя – прибор, который противостоит запуску мотора без ведома владельца авто. Статья, представленная ниже, поможет разобраться о сущности реле, их разновидностях.

Функции реле блокировки двигателя

Блокирование автодвигателя, рассматриваемым прибором, относится к распространенному способу защиты. Возможность у идентична, независимо от места установки: в блок сигнализации или внешне. Блокировка двигателя производится зашифрованными сигналами иммобилайзера или главного блока сигнализации. Кодированные спец сигналы передаются по штатной проводке, по выделенному каналу или с помощью радиопередачи.

Преимущественно для блокирования моторов машин применяются цифровые устройства. Данные передаются по штатной проводке. Аналоговый канал проводки передает сигналы на блокировку автодвигателя с высокой скоростью. Отправляя сигнал, автосигнализация проверяет код на соответствие. Владельцу машины поступает оповещение на телефон либо пульт сигнализации.

В современных моторах цепями блокирования являются:

1. Магистраль электропитания насоса подачи топлива. Схема блокировки эффективна для машин, с расположением бензонасосов в трудно доступном месте. В случае простого доступа к разъему насоса подачи топлива реле по этой схеме подключать не рекомендуется;
2. Двигатель блокируется сигналами, поступающими по цепям электропитания, поступающими на катушки зажигания или форсунки. Машина не заведется, если угонщик не получит доступ в моторный отсек. Получив доступ, он может воспользоваться временным подключением, убрать блокировку мотора автомобиля;
3. Самой эффективной схемой блокирования-двигателя считается подключение устройства к цепи датчиков, контролирующих положение коленвала. В данном случае к контроллеру не поступает информация о начале вращения коленчатого вала. Как итог – к форсункам и катушкам зажигания импульсы от блока управления не поступят. Сутью блокировки двигателя является подбор резисторов с параметрами равными электросопротивлению обмоток датчиков положения коленвалов. В схему заложен эффект обмана, реле срабатывает и блок управления теряет контроль за положением коленчатого вала.

Релейная защита с использованием проводов несет в себе опасность ее обхода. Недостатком является необходимость прокладки дополнительных проводов, соединяющих реле-блокирования с элементами управления. Найденный угонщиком провод позволит без проблем обойти блокирование двигателя.

В современных условиях существуют прогрессивные способы блокирования моторов. Промышленностью изготавливаются электронные средства, препятствующие несанкционированному запуску мотора машины. К ним относятся реле, которые управляются по радиоуправляемым каналам или кодированными импульсами по проложенным проводникам.

Основные виды реле-блокировки двигателя

Приборы блокирования конструктивно изготовлены небольшим блоком. В пластмассовом корпусе размещена плата управления. Технический прогресс позволяет создавать компактные приборы для блокировки-двигателей, на высокотехнологичной элементной базе. Изготовители предлагают различные виды блокирующих реле для установки на автомобиль.

Реле блокировки двигателя обычного исполнения

Самый простой способ блокировки-двигателей заключается в использовании аналоговых устройств. Изготовителями предлагается несколько исполнений для защиты мотора автомобиля.

К самому простому варианту относится схема, когда блокирующий прибор располагается в микропроцессорном модуле авто сигнализации машины. В реле разрывается электрическая цепь, подсоединенная к модулю управления. Блокировка-мотора автомобиля по такой схеме самая простая в установке, обладает высокой отказоустойчивостью. Но главное то, что блокирование двигателя не надежно. В случае доступа преступника к микропроцессорному блоку, деблокирование происходит быстро.

Среди аналоговых устройств, изготовителями предлагаются более совершенные. Приборы этого типа не встраиваются в микропроцессорный блок. Они размещаются в подкапотном пространстве. Блокирование производится путем подачи сигнала по линии электропитания. Двигатель блокируется, когда контакты устройства разомкнуты.

Вышеприведенная схема также устойчива к отказам, степень устойчивости выше, чем в первом случае. Но данное реле не дает стопроцентной гарантии невозможности деактивации. По-прежнему уязвимым узлом на автомобиле выступает блок управления, взломщику по силам подать импульс на узлы запуска двигателя. Если подвести итог, та аналоговые приборы мало пригодны для блокировки моторов, ввиду невозможности обеспечить полноценную защиту мотора.

Цифровые реле блокировки двигателя

Промышленностью для блокировки моторов предложено несколько типов цифровых приборов:

1. Простая версия блокиратора – аналог предыдущего реле, только усовершенствованный. В качестве сигнала для разблокирования двигателя выступает импульс цифрового типа, одновременно являющийся паролем. Одно напряжение не может использоваться для деблокирования мотора машины. Прибор блокировки устойчив к отказам и взломам. Но опять же – наличие проводника делает его уязвимым. По проводнику просто определяется место расположения прибора. Проблема доступа решается сокрытием проводника в подкапотном пространстве автомобиля, увеличивается время поиска и деблокирования двигателя;
2. Предложена более совершенная схема блокировки-двигателя. Суть в том, что отсутствует дополнительный электропровод, прямая связь с микропроцессорным устройством исключается. Сигналом для передачи данных от реле к микропроцессору служат цифровые пакетные данные. Положительным фактором стало то, что по проводке невозможно отследить расположение прибора. Быстрое освобождение от блокировки не представляется возможным. Эти реле целесообразно совмещать с сигнализациями, имеющими защиту от помех. Иначе преступником с помощью спец устройств создаются помехи для электроцепей, блокирование двигателя невозможно;
3. Следующим шагов в цифровых приборах блокирования стало использование радиоканалов для передачи импульсов управления. Выявить реле этого типа не легко, даже используя провода электропитания. Однако опытные похитители, используя устройства создания помех, помешают прохождению импульсов управления. Сложности блокировки возникают в городской черте, со значительным количеством радиошумов. Решив применить такое реле для защиты двигателя следует учесть все нюансы и воспользоваться советами специалистов.

Блокирование двигателя по CAN-шине

Современные автомобили оснащаются совершенно новым типом приборов блокирования моторов от запуска. В то же время отсутствуют разрываемые цепи, невозможно подключиться к проводникам от реле к блокам управления. Блокировка мотора на машине выполняется с применением CAN-шины.

Сущность такой защиты в том, что при тревожном сигнале охранной системы, она передаст по шине команду на отключение мотора. Команды будут идти до тех пор, пока силовая установка не отключится. Угонщику удастся запустить двигатель машины, только при отключении центрального блока. Только скрытая установка центрального блока не даст быстро обойти блокировку мотора. Преступник не будет тратить время на разборку половины салона.

Виртуальность блокирования включает устройство тогда, когда требуется. Эффективность блокировки мотора по CAN-шине, в сравнении с реле, налицо.

В заключение отмечаем, что вариантов защиты моторов много. Каждому автовладельцу по силам выбрать блокировку двигателя-реле или CAN-шину, с учетом своих возможностей. Но наибольшая эффективность достигается комплексной охраной автомобиля.
