Предохранители и реле Renault Megane II (2003-2009)

Renault

Автор redactor3 На чтение 6 мин Просмотров 8.4к. Опубликовано 17.08.2020

Содержание

1. Блок предохранителей в салоне
2. Расположение блока предохранителей
3. Схема блока предохранителей
4. Блок реле в салоне
5. Блоки предохранителей в моторном отсеке
6. Расположение блока предохранителей
7. Схема блока предохранителей №1
8. Схема блока предохранителей №2
9. Предохранители на АКБ

В данной статье мы рассмотрим Renault Megane второго поколения, выпускавшийся с 2002 по 2009 годы. Здесь вы найдете схемы блоков предохранителей Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен снизу и слева от руля, за панелью.

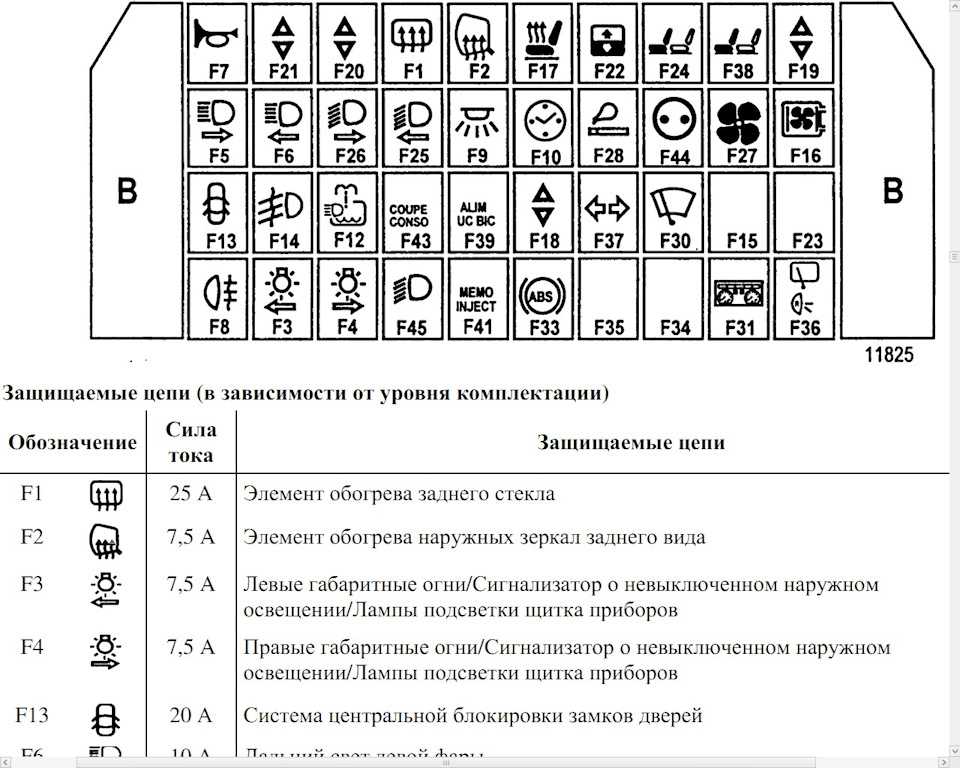

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	A	Описание
С	30	Вентиляция салона
D	30/40	Задние электрические стеклоподъемники или реле стеклоподъемников
Е	20	K84 и L84: Люк с электроприводом
Е	40	E84: Реле гидравлического блока люка.
F	10	Компьютер АБС или электронная программа стабилизации
грамм	15	Радио – многофункциональный дисплей – реле насоса омывателя фар – реле насоса омывателя фар 2 – прикуриватель первого ряда (на K84 и L84) – сиденье водителя и пассажира с подогревом – двунаправленный насос омывателя лобового и заднего стекла – реле обогревателя дизельного двигателя – управление кондиционером панель – блок управления кондиционером – компьютер жесткой складной крыши (на E84) – датчик возврата (на E84) – внутреннее зеркало заднего вида (на E84) – центральный коммуникационный блок – центральный блок сигнализации
ЧАС	15	Стоп-сигналы
К	–	Не используется
L	25	Стеклоподъемник водителя
M	25	Стеклоподъемник пассажира – реле стеклоподъемника
N	20	Блок питания для потребителей: Панель приборов, Радио, Многофункциональный дисплей, Электрический переключатель зеркал заднего вида, Блок управления сигнализацией
О	15	Главный электромагнитный звуковой сигнал – диагностический разъем – реле насоса омывателя фар – реле 2 насоса омывателя фар – компьютер жесткой складной крыши (на E84) – контроль монитора автошколы
п	15	Электродвигатель очистителя заднего стекла (на K84)
р	20	Блок управления климатической установкой ЦЭКБС – реле дополнительного оборудования 1
S	3	K84 и L84: Вентилятор датчика температуры салона – внутреннее зеркало заднего вида – датчик света и дождя
T	20	Подогрев сидений пассажира и водителя
U	20	Электрозамок или запирание дверей
В	15	E84: прикуриватель
W	7,5	Обогрев зеркал заднего вида переднего пассажира и водителя
Реле
A	40	Электрическое окно
В	40	Аксессуары 1

Блок реле в салоне

Он расположен под приборной панелью с левой стороны блока вентилятора салона.

№	A	Описание
A	40	Дополнительный обогреватель 330 Вт 1
В	70	660 Вт дополнительный нагрев 2

Это реле расположено на
держателе педали акселератора №1524 – 40А – Подсветка стоп-сигналов, управляемая ЭБУ ESP.

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

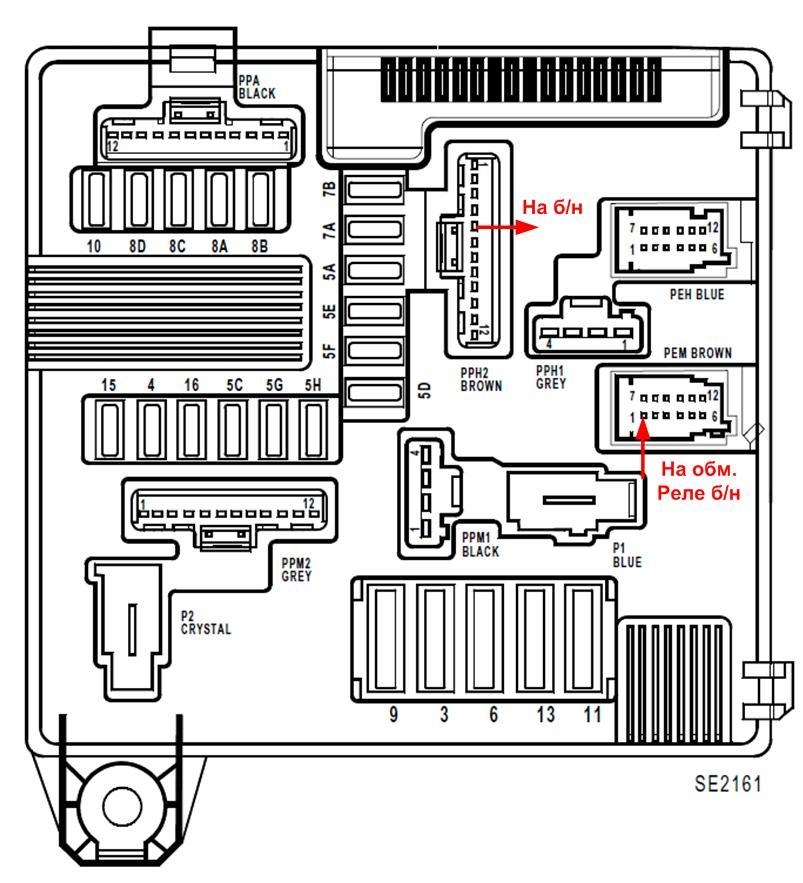

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей №1 в моторном отсеке.

№	A	Описание
F3	25	Соленоид стартера
F4	10	Муфта компрессора кондиционера
F5A	15	Электрозамок рулевой колонки
F5C	10	Фонари заднего хода
F5D	5	ЭБУ системы впрыска + после замка зажигания питание – электрозамок рулевой колонки
F5E	5	Подушка безопасности + после замка зажигания и электроусилитель рулевого управления
F5F	7,5	Пассажирский салон + после замка зажигания: дисплей рычага переключения передач – управление схемой переключения передач – круиз-контроль / управление включением / выключением ограничителя скорости – управление монитором школы вождения – блок предохранителей и реле в салоне – реле 1 дополнительного отопителя – реле 2 дополнительного отопителя – диагностический разъем – руки -бесплатный телефонный радиомикрофон – датчик дождя и света (на E84) – датчик температуры салона (на E84)
F5F	15	Пассажирский салон + зажигание: дисплей рычага переключения передач – переключатель режима переключения передач – управление остановкой / запуском круиз-контроля – блок управления инструктора автошколы – блок предохранителей и реле в салоне – реле 1 дополнительного обогревателя – реле 2 дополнительного обогревателя – диагностический разъем – автомобиль телефон громкой связи микрофон
F5H	5	АКПП + после замка зажигания подача
F5G	10	ЭБУ системы впрыска газа + после замка зажигания
F6	30	Обогрев заднего стекла
F7A	7,5	Правый габаритный фонарь – круиз-контроль, стоп / пуск – кнопка остановки / запуска ESP – дисплей рычага переключения передач – регулятор левого подогрева сиденья – регулятор правого сиденья с подогревом – переключатель жесткой крыши – одновременное управление ветровым стеклом – селектор сжиженного газа или бензина переключатель
F7B	7,5	Левый габаритный фонарь – прикуриватель – аварийная сигнализация и выключатель блокировки дверей – переключатель реостата регулировки фар – панель управления кондиционером – радио – многофункциональный дисплей – CCU – CD-чейнджер – двойное управление стеклоподъемниками спереди – электрическое управление зеркалами заднего вида – заднее управление электрическими блокировками стеклоподъемников – двойное управление стеклоподъемниками заднего стекла водителя – электрическое управление стеклоподъемниками пассажира – правое заднее электрическое управление стеклоподъемниками – левое заднее управление стеклоподъемниками
F8A	10	Правая фара дальнего света
F8B	10	Левая фара дальнего света
8с	10	Правая фара ближнего света – датчик высоты сзади – датчик высоты спереди – переключатель реостата регулировки света фар – электродвигатель регулировки правой фары
F8D	10	Левая фара ближнего света – электродвигатель регулировки левой фары
F8D	15	Левая фара ближнего света – электродвигатель регулировки левой фары
F9	25	Электродвигатель стеклоочистителя
F10	20	Передние левая и правая противотуманные фары
F11	40	Блок вентилятора охлаждения двигателя
F13	25	Компьютер АБС или электронная программа стабилизации
F15	20	АКПП + питание АКБ или реле газового электромагнитного клапана + питание АКБ
F16	10	Не используется

Схема блока предохранителей №2

Этот блок расположен в соединительном блоке двигателя, под блоком защиты и коммутации.

Назначение предохранителей в блоке предохранителей №2 в моторном отсеке.

№	A	Описание
F1	40	K9K724: вентилятор охлаждения двигателя мощностью 460 Вт
F1	60	K9K732: вентилятор охлаждения двигателя 550 Вт
F2	70	Блок предварительного нагрева
F3	20	F9Q: Реле нагревателя дизельного фильтра.
F4	70	Блок предохранителей и реле в салоне
F5	50	Компьютер АБС
F6	70	Электроусилитель рулевого управления или реле 2 дополнительного обогревателя
F7	40	Реле дополнительного отопителя 1
F8	60	Блок предохранителей и реле в салоне
F9	70	Реле 2 дополнительного обогревателя или электроусилитель рулевого управления

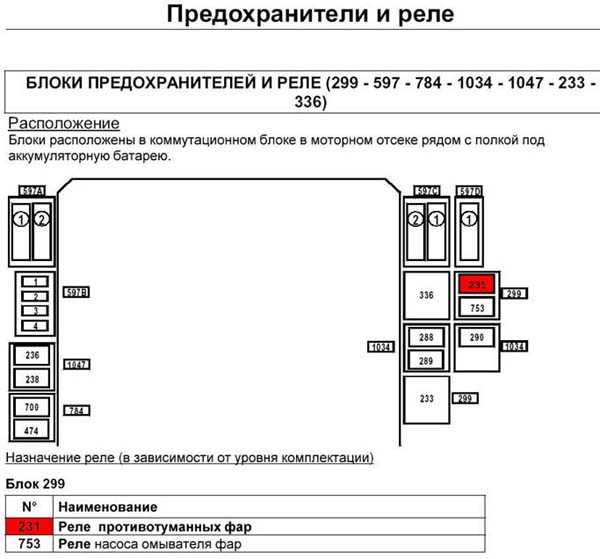

Блок предохранителей / реле в соединительном блоке двигателя, под блоком защиты и коммутации

Блок предохранителей / реле в соединительном блоке двигателя, под блоком защиты и коммутации

№	A	Описание
A	25	Насос омывателя фар
В	25	Насос омывателя фар 2
		Двигатель F9Q
A	20	F9Q: Дизельный обогреватель
В	20	F9Q814: Электрический насос охлаждающей жидкости.
983	50	F9Q814: Реле подачи блока управления впрыском.
		Двигатель K9K
F1	–	Не используется
F2	–	Не используется
F3	–	Не используется
F4	15	+ питание реле главной форсунки (защита питания расходомера воздуха)
234	40	K9K724: Реле вентилятора охлаждения двигателя 460 Вт (с кондиционером)
234	50	K9K732: реле вентилятора охлаждения двигателя 550 Вт (с кондиционером)
		Двигатель K4M
A	20	Топливный насос
В	20	Отключение топливного насоса для сжиженного нефтяного газа
С	20	Электромагнитный клапан LPG
D	20	Резервуар для сжиженного нефтяного газа
Е	20	Электромагнитный клапан расширительного клапана газа
F	–	Не используется

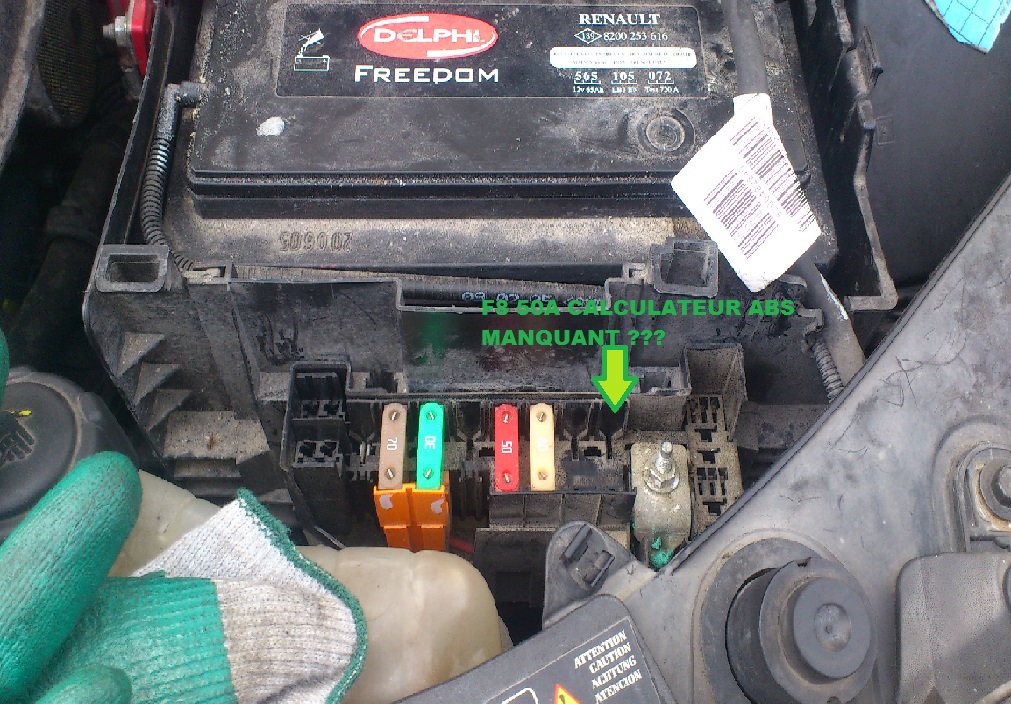

Предохранители на АКБ

№	A	Описание
F1	30	Блок предохранителей и реле в салоне защищен + питание от аккумуляторной батареи – ЦЭКБС
F2	350	Бензиновые двигатели: + защищенный стартерный аккумулятор – генератор – плата предохранителей источника питания – блок коммутации и защиты
F2	400	Дизельные двигатели: + защищенный стартерный аккумулятор – генератор – плата предохранителей источника питания – блок коммутации и защиты
F3	30	+ функция двигателя защищена аккумуляторной батареей с помощью блока защиты и переключения

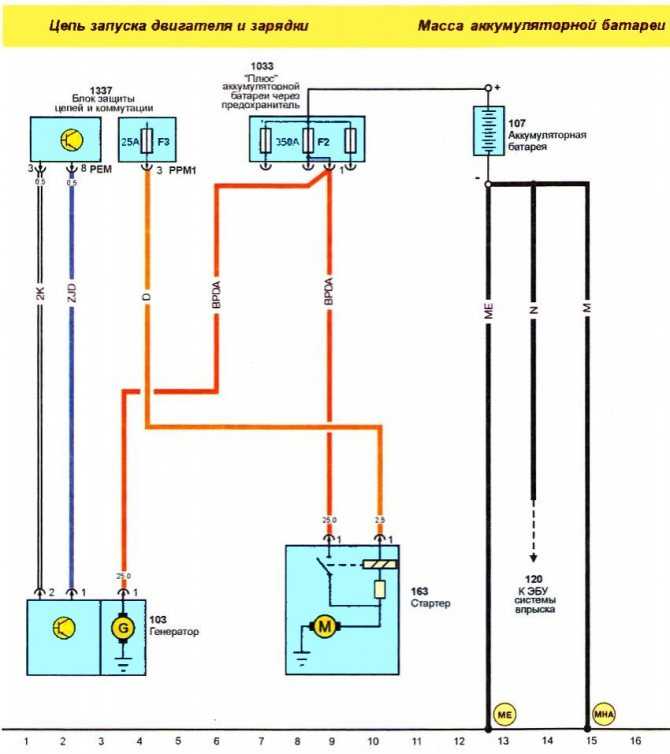

Где находится предохранитель стартера Рено Меган 2?

Современные автомобили все больше и больше оснащены технологиями, и хотя это приносит нам комфорт, мы, к сожалению, также сталкиваемся с недостатками. Многим людям не нравится что-либо электрическое на нашем Renault Megane 2, не говоря уже о том, чтобы приближаться к предохранителям на нем. В этой статье мы постараемся помочь вам исправь свои проблемы с предохранителями и специально для Найдите предохранитель стартера на вашем Renault Megane 2. Для этого сначала мы выясним, в каких случаях может быть важно заменить предохранитель стартера вашего Renault Megane 2, затем какой это предохранитель и, наконец, где находится предохранитель стартера рено меган 2 .

Зачем менять предохранитель стартера вашего Renault Megane 2?

.
Итак, начнем нашу статью с причины замены предохранителя стартера на рено меган 2. Замена предохранителя не является особо сложной процедурой, но когда вы касаетесь электричества своего автомобиля, лучше принять некоторые меры. Именно поэтому лучше убедиться в пользе этой процедуры, прежде чем делать ее. В большинстве случаев вы попытаетесь выяснить где предохранитель стартера на рено меган 2 это когда у вашего автомобиля проблемы с запуском. Если он вообще не заводится или заводится плохо, возможно, вы захотите проверить блок предохранителей. Прежде чем сделать это, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вы должны попытаться посмотреть на контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашего Renault Megane 2. Наконец, последняя возможность, посмотрите на электрическое реле если проблема не в этом. Если, несмотря на эти проверки, вам все еще нужно знать где предохранитель стартера на рено меган 2 есть, переходите к следующему разделу.

Какой предохранитель стартера на вашем Рено Меган 2?

Мы будем сейчас, прежде чем найдем где находится предохранитель стартера на вашем автомобиле, покажите вам, какой предохранитель стартера на вашем Renault Megane 2. До сих пор автомобили не были оборудованы плавкими предохранителями стартера, потому что они производят значительную энергию при запуске двигателя и, кроме того, не являются постоянно стабильными. Однако в течение нескольких лет производители начали интегрировать предохранитель в соленоид стартера примерно на 150/200 ампер, который «защитит вспомогательные части» стартера вашего Renault Megane 2, например, зажигание. Тем не менее, есть еще один предохранитель, который используется дольше и также связан со стартером. предохранитель F8, который обычно на 20/25 ампер и называется предохранителем возбуждения стартера на Renault Megane 2 .

Где найти предохранитель стартера на Рено Меган 2?

Теперь давайте перейдем к компоненту, который, вероятно, вас больше всего интересует. После того, как вы выяснили, какой стартовый предохранитель вам нужно заменить, пришло время определить где находится предохранитель стартера на рено меган 2 . Вам нужно будет заглянуть под капот, в большинстве случаев, как было обнаружено в предыдущем разделе, ваш Предохранитель стартера на Рено Меган 2 находится в блоке предохранителей в моторном отсеке вашего автомобиля , он покоится под крышкой, вплотную к вашей батарее. Обратите внимание, что перед любым вмешательством вам придется отключить аккумулятор от вашего Renault Megane 2, чтобы избежать риска короткого замыкания или поражения электрическим током. Чтобы быть уверенным в местонахождении предохранителя стартера вашего Renault Megane 2, вам необходимо иметь сервисную книжку с указанием схема предохранителей с положением и назначением каждого предохранителя. Никогда не заменяйте предохранитель на предохранитель с меньшей или большей силой тока, так как это может привести к возгоранию или повреждению какого-либо компонента вашего Renault Megane 2. Если вы хотите заменить предохранитель на реле стартера вашего Рено Меган 2 , вам придется обратиться к своему технику, который обязательно посоветует вам заменить весь стартер.

Если вы хотите больше руководств по Renault Megane 2, перейдите на наш Рено Меган 2 категория.

Где находится предохранитель стартера Рено Меган 2?

Современные автомобили все больше и больше оснащаются технологиями, и хотя это приносит нам комфорт, мы, к сожалению, также сталкиваемся с недостатками. Многим людям не нравится что-либо электрическое на нашем Renault Megane 2, не говоря уже о том, чтобы приближаться к предохранителям на нем. В этой статье мы постараемся помочь вам исправить проблемы с предохранителем и, в частности, найти предохранитель стартера на вашем Renault Megane 2. Для этого сначала мы узнаем, в каких случаях может быть важно заменить предохранитель стартера вашего Renault Megane 2, затем какой это предохранитель и, наконец, где находится предохранитель стартера вашего рено меган 2 .

Зачем менять предохранитель стартера вашего Renault Megane 2?

.
Итак, начнем нашу статью с причин замены предохранителя стартера на Рено Меган 2. Замена предохранителя не является особо сложной процедурой, но когда вы касаетесь электричества своего автомобиля, лучше принять некоторые меры. Именно поэтому лучше убедиться в пользе этой процедуры, прежде чем делать ее. В большинстве случаев вы попытаетесь выяснить , где находится предохранитель стартера на вашем Renault Megane 2 , когда у вашего автомобиля проблемы с запуском. Если он вообще не запускается или плохо запускается, возможно, вы захотите проверить блок предохранителей. Прежде чем сделать это, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Также стоит попробовать посмотреть контактор вашего автомобиля , так как он также может быть причиной проблем со стартером вашего Рено Меган 2. Наконец, последняя возможность, посмотрите на электрическое реле , если проблема возникает не оттуда. Если, несмотря на эти проверки, вам все же нужно знать , где находится предохранитель стартера на Рено Меган 2 , переходите к следующему разделу.

Какой предохранитель стартера на вашем Renault Megane 2?

Теперь, прежде чем мы найдем , где находится предохранитель стартера на вашем автомобиле, мы покажем вам, какой предохранитель стартера находится на вашем Renault Megane 2. До сих пор автомобили не были оборудованы предохранителями стартера, потому что они производят значительную энергию. при запуске двигателя и к тому же не постоянно стабильно. Однако в течение нескольких лет производители начали интегрировать предохранитель в соленоид стартера примерно на 150/200 ампер, который «защитит вспомогательные части» стартера вашего Renault Megane 2, например, зажигание. Тем не менее, есть еще один предохранитель, который существует дольше и также связан со стартером, это 9.0003 предохранитель F8, который обычно на 20/25 ампер и называется предохранителем возбуждения стартера на Рено Меган 2 .

Где найти предохранитель стартера на вашем Renault Megane 2?

Теперь давайте перейдем к компоненту, который вас, вероятно, больше всего интересует. После того, как вы узнали, какой предохранитель стартера вам нужно заменить, пришло время определить , где предохранитель стартера находится на Renault Megane 2 . Вам нужно будет заглянуть под капот, в большинстве случаев, как было обнаружено в предыдущем разделе, ваши 9Предохранитель стартера 0003 на Рено Меган 2 находится в блоке предохранителей в моторном отсеке вашего автомобиля , он находится под крышкой, рядом с аккумулятором. Обратите внимание, что перед любым вмешательством вам придется отключить аккумулятор от вашего Renault Megane 2, чтобы избежать риска короткого замыкания или поражения электрическим током. Чтобы быть уверенным в местонахождении предохранителя стартера вашего Рено Меган 2, вам понадобится книжка технического обслуживания со схемой предохранителей с указанием положения и назначения каждого предохранителя. Никогда не заменяйте предохранитель на предохранитель с меньшей или большей силой тока, так как это может привести к возгоранию или повреждению какого-либо компонента вашего Renault Megane 2. Если вы хотите замените предохранитель на реле стартера вашего Renault Megane 2 , вам придется обратиться к вашему техническому специалисту, который обязательно посоветует вам заменить весь стартер.

Если вам нужно больше руководств по Renault Megane 2, перейдите в нашу категорию Renault Megane 2.

Рено Меган 2 Схема блока предохранителей. Блок предохранителей Рено Меган Описание

В данной статье рассмотрены предохранители на Рено Меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 с бензиновыми (K4J, K4M, F4R) и дизельными (F4R) двигателями. Большинство электрических цепей в автомобиле защищены плавкими предохранителями. Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые расположены в салоне и моторном отсеке.

Где находится блок предохранителей.

Предохранители установлены в монтажном блоке в салоне. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке есть схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер	Сила тока, А		Защищенная цепь
			Резерв
			Резерв
			Резерв
		АП1А	Двигатель вентилятора и датчик температуры салона, внутреннее зеркало заднего вида, датчики дождя и света
		БПР1	Подогрев сидений водителя и переднего пассажира
			Электрические замки для всех дверей
			Прикуриватель
		15РП	Наружные зеркала с подогревом
		СП15	Блок управления АБС
			Головное устройство аудиосистемы, бортовой компьютер, электродвигатели омывателей фар, стекол лобового и задних дверей (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления отоплением (кондиционером) и вентиляцией салона, управление блок охранной сигнализации
		СП17	Стоп-сигнал
			Резерв
		ВР55	Электродвигатель стеклоподъемника двери водителя
		ВР70	Электродвигатель стеклоподъемника двери переднего пассажира
		ВСРЗ	Комбинация приборов, наружные зеркала с электроприводом
		БП32	Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя
		ВР25	Двигатель стеклоочистителя задней двери
		ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
			Электродвигатель отопления (кондиционера) и вентиляции салона
		ВР87/ВР48	Электродвигатели стеклоподъемников задних дверей
	20, 40	ВР93	Электродвигатель люка, складная крыша с электроприводом
	—		Реле электродвигателей стеклоподъемников всех дверей
			Аксессуары для реле

Расположение блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора силового агрегата подвески; 4 — пробка маслозаливной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортировочная проушина; 8 — дроссельный узел; 9- бачок главного тормозного цилиндра; 10 — рукав подачи воздуха; одиннадцать — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтажного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — рукав воздухозаборника; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воздуха в ресивере; 19 — Крышка бачка омывателя лобового стекла

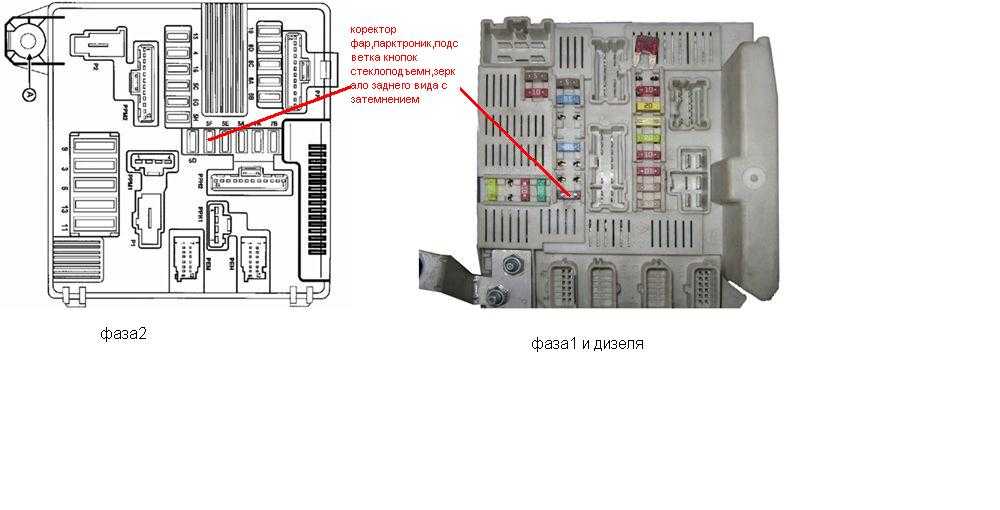

Расположение предохранителей под капотом

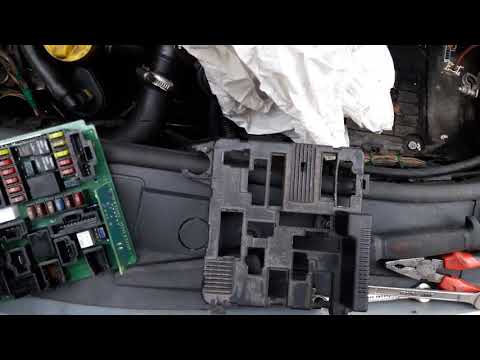

Видео как добраться до предохранителей в моторном отсеке Рено Меган 2.

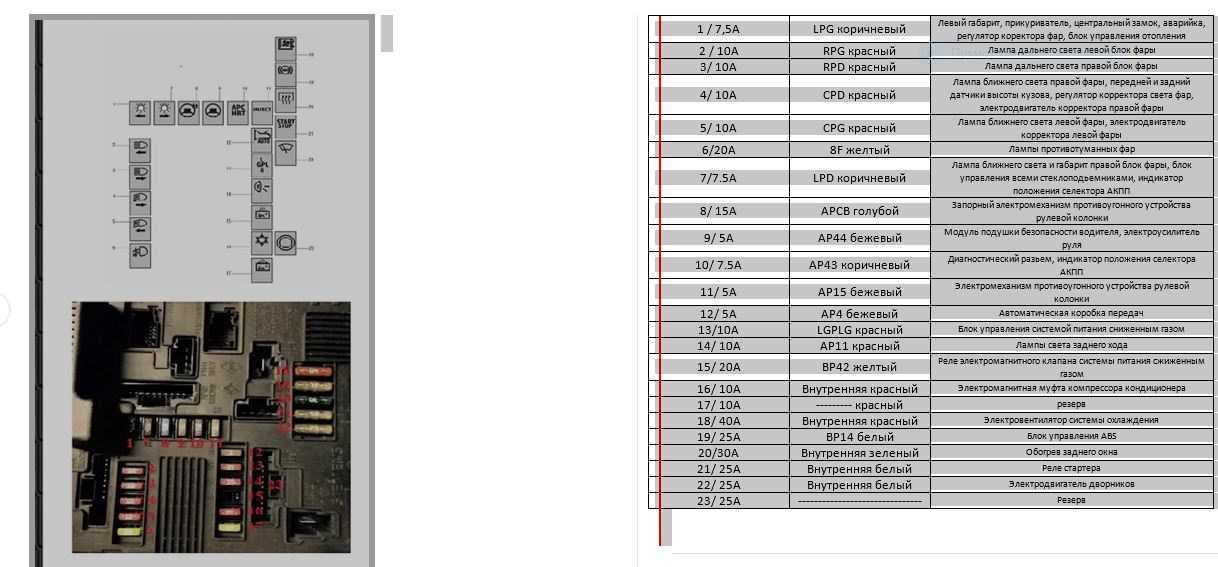

Расшифровка предохранителей под капотом Renault Megane 2

Номер	Сила тока, А	Название предохранителя/реле Цвет предохранителя/реле		Защищенная цепь
		Коричневый		Лампа габаритного света левой фары, прикуриватель, выключатель центрального замка и сигнализации, регулятор корректора фар, блок управления отоплением (кондиционированием) и вентиляцией
		Красный		Лампа дальнего света левой фары
		Красный		Лампа дальнего света, правая фара
		Красный		Лампа ближнего света, правая фара, передний и задний датчики высоты кузова, регулятор корректора фар, электродвигатель правого корректора
		Красный		Лампа ближнего света блока левой фары, электродвигатель корректора блока левой фары
		Желтый		Противотуманные фары
		Коричневый		Лампа ближнего света, правая фара, правая сторона, указатель положения селектора АКПП, блок управления стеклоподъемниками всех дверей
		АРСВ Синий		Электромеханизм блокировки противоугонного устройства рулевой колонки
		AR44 Бежевый		Модуль подушки безопасности водителя, электроусилитель руля
		AR43 Коричневый		Индикатор положения рычага селектора, диагностический разъем
		AR15 Бежевый		Электромеханизм противоугонного устройства левой рулевой колонки
		AP4 Бежевый		Автоматическая коробка передач
		LGPLG Красный		Блок управления газом
		AR11 Красный		Фонари заднего хода
		BP42 Желтый		Реле электромагнитного клапана систем подачи сжиженного газа
		Внутренний Красный		Электромагнитная муфта компрессора кондиционера
		Красный		Резерв
		Внутренний Красный		Вентилятор охлаждения двигателя
		BP14 Белый		Блок управления АБС
		Внутренний Зеленый		Стекло задней двери с подогревом
		Внутренний Белый		Реле стартера
		Внутренний Белый		Двигатель стеклоочистителя
				Резерв

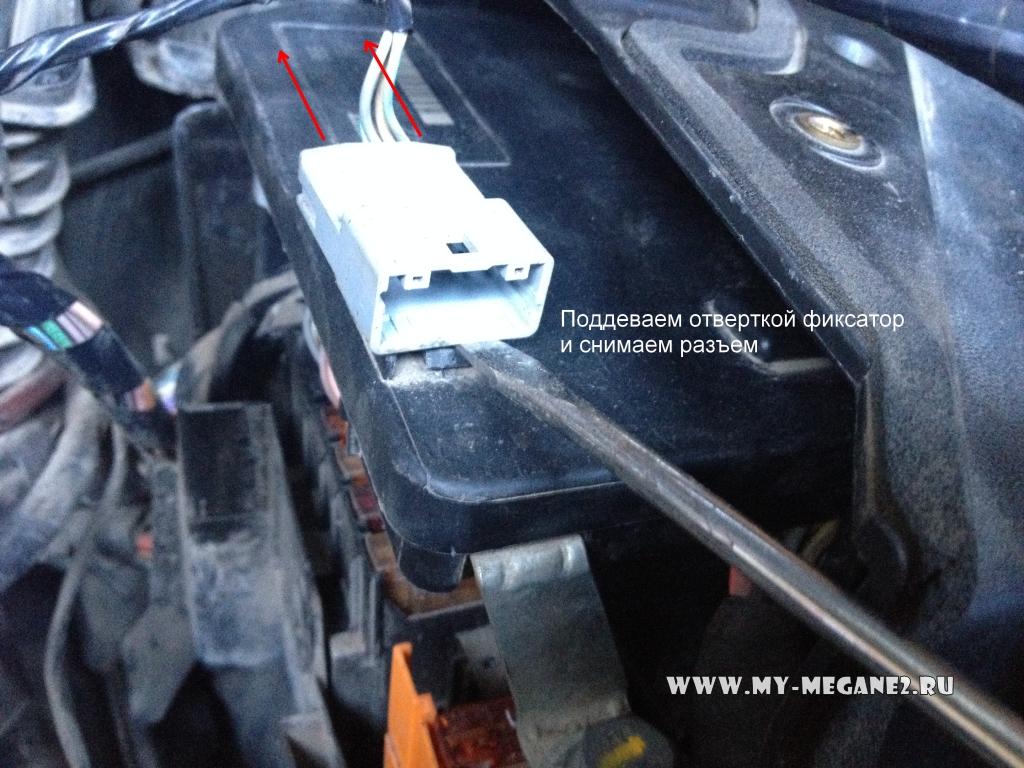

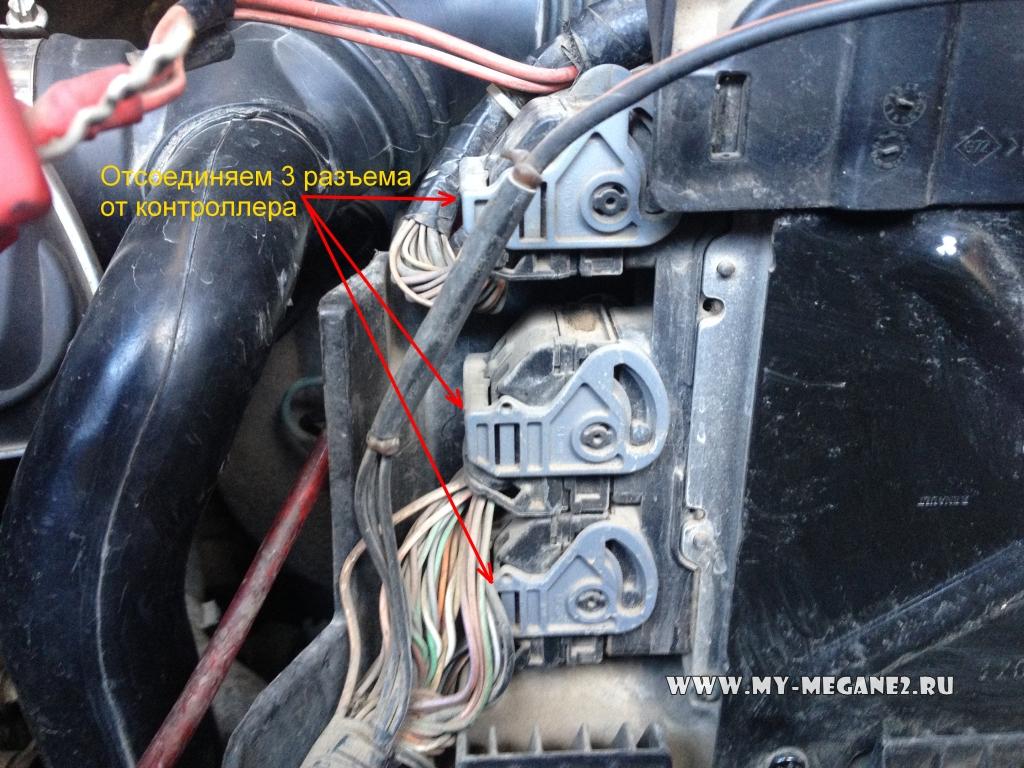

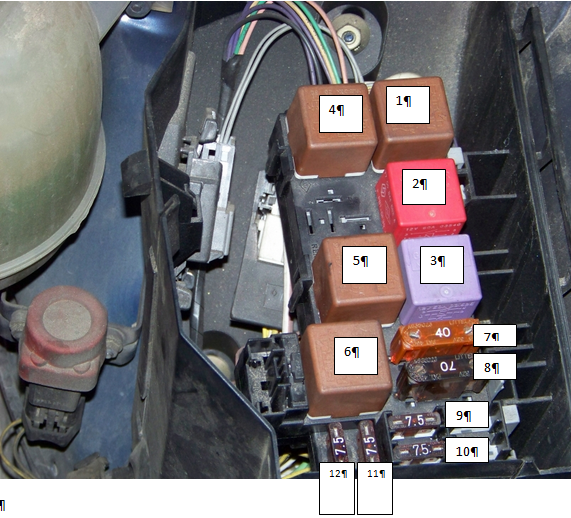

Как добраться до предохранителей и реле питания.

1. Открутить два винта крышки монтажного блока

3. Снимите аккумулятор

4. Отвинтите и снимите болт В, крепящий блок переключения, и отодвиньте блок переключения А в сторону.

5125 Просмотров

Большинство электронных систем Рено Меган защищены предохранителями, это надежно защищает технику от перегрузок и позволяет многократно продлить срок ее службы. Часто бывает так, что та или иная система перестает функционировать, а значит, вышел из строя один из предохранителей и его необходимо заменить. Как найти нужную деталь в Рено Меган второго поколения и поменять ее самостоятельно, читайте в этой статье.

Люк салона

В рассматриваемом автомобиле всего два блока. Расположение одного из них — в салоне, возле левой ноги водителя.

Чтобы добраться до него, нужно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Узнать, где находится нужный элемент по схеме, несложно. Мы дадим вам только основные цифры, которые вам часто приходится искать. Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает сотовый номер 30. При этом сама деталь будет иметь заводскую маркировку SP3, так что спутать ее с чем-то другим будет непросто.

Кроме того, в салоне находится предохранительный элемент комбинации приборов с маркировкой BCP3 и номером ячейки 25. Рядом с ним находится самое главное реле управления электрооборудованием салона. Благодаря маркировке ВР77 и строго определенной 20 ячейке, имея схему, найти реле будет достаточно легко. Кроме того, стоит обратить внимание на 10-ю ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатной магнитолы, моторчика омывателя фар и стеклоподъемников всех дверей.

Моторный отсек

Второй блок расположен снизу. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и наружного освещения.

Расположение щитка узнать достаточно просто: для этого нужно открыть капот и обратить внимание на правый угол, где находится небольшой пластиковый щиток. Сняв крышку с защелок, нужно вооружиться аналогичной схемой и выяснить, где находится нужная ячейка.

Итак, поговорим об основных деталях, которые подвергаются наибольшим нагрузкам и чаще всего выходят из строя, остальные. В первую очередь следует обратить внимание на ячейку №30, которая находится возле предохранителя бензонасоса. Здесь установлена ​​деталь белого цвета, отвечающая за работу реле стартера.

Если автомобиль глохнет сразу после начала работы, а реле стартера исправно, велика вероятность выхода из строя штатного блока бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, находится в ячейке №5 и имеет желтый цвет.

Помимо топливного насоса, в моторном отсеке расположена группа плавких элементов наружного освещения. В частности, при отказе работы габаритных огней вилочный плавкий элемент 10А должен быть удален. Кроме того, следует обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в фарах.

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство электрических цепей автомобиля защищены плавкими предохранителями. Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне автомобиля и в моторном отсеке.

Предохранители установлены в монтажном блоке в салоне (рис.10.1). Он расположен в нижней левой части приборной панели со стороны водителя и закрыт крышкой. Назначение предохранителей указано в таблице 10.1.

В левой нижней части панели приборов расположен блок управления электрооборудованием салона.

Расположение предохранителей в монтажном блоке, установленном в моторном отсеке с левой стороны по ходу движения, показано на рис. 10.2. Назначение этих предохранителей указано в табл. 10.2.

Кроме того, в моторном отсеке находится монтажный блок силовых предохранителей и блок коммутации А (рис.10.3). Назначение силовых предохранителей указано в табл. 10.3.

Расположение плавких вставок в колодке наконечника провода клеммы «+» аккумуляторной батареи показано на рис. 10.4. Назначение плавких вставок указано в табл. 10.4.

1. Подденьте крышку монтажного блока и, преодолев сопротивление защелок…

2. …открой.

3. При необходимости расцепите держатели крышки внизу и отсоедините крышку монтажного блока от нижней левой накладки панели приборов.

4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее. При поиске неисправности смотрите на указанные в табл. 10.1 цепи, которые защищает этот предохранитель.

A ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями с другой силой тока, так как это может привести к повреждению электроприборов и даже к возгоранию.

5. Используйте специальный пластиковый пинцет для извлечения сменного предохранителя.

ПРИМЕЧАНИЕ

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне

Так выглядит перегоревший предохранитель (перегорела и лопнула показанная перемычка внутри держателя). Для замены используйте запасной предохранитель того же номинала (и цвета).

Для доступа к силовым предохранителям монтажного блока, расположенным в моторном отсеке, выполните следующие действия.

1. Откройте капот и поставьте его на упор.

ЦЕПИ, ЗАЩИЩЕННЫЕ ПРЕДОХРАНИТЕЛЕМ, Таблица 10.1 УСТАНАВЛИВАЕТСЯ В МОНТАЖНЫЙ БЛОК ВНУТРИ Реле/предохранитель № Сила тока, А Имя Защита ла / реле Предохранитель/реле цвет Защищенная цепь Резерв Резерв Резерв АПИА Бежевый Двигатель вентилятора и датчик температуры в салоне, внутреннее зеркало заднего вида, датчики дождя и света БПР1 Желтый Подогрев сидений водителя и переднего пассажира BR3 Желтый Электрические замки для всех дверей Синий Прикуриватель 7,5 15РП Коричневый Наружные зеркала с подогревом СП15 Красный Блок управления АБС СП2 Синий Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателя фар, стекла лобового и задка (хэтчбек, универсал), подогрев топлива (двигатель К 9 К ), блок управления отоплением (кондиционером) и вентиляцией салона, блок управления сигнализацией СП17 Синий Стоп-сигнал Резерв БП55 Белый Электродвигатель стеклоподъемника двери водителя БП70 Белый Электродвигатель стеклоподъемника двери переднего пассажира ВСРЗ Желтый Комбинация приборов, электрические зеркала заднего вида БП32 Синий Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя БП25 Синий Электродвигатель стеклоочистителя задней двери

Блок предохранителей и реле в салоне (260) Блок реле (1173) Одиночное реле (1524) ЦЭКБС (645) Блок защиты и коммутации (1337) Блок предохранителей питания (777) Блок предохранителей плюсовой батареи (1033) ) Блок реле (784) Блок реле (299) Блоки реле ГБО (299) Места подключения массы в автомобилях . ..

Расположение Рис. 1. Блок предохранителей и реле, расположенный в салоне Блок расположен в салоне, в левой нижней части приборной панели (см. рисунок 1). Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) указано в таблице 1. Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок находится в г. приборной панели слева от электровентилятора салона. Рис. 2. Блок реле расположен в приборной панели, слева от вентилятора салона…

Расположение Реле крепится к кронштейну педали акселератора. Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в Таблице 2 и Таблице 3. Таблица 2 Назначение реле (в зависимости от уровня комплектации автомобиля) Таблица 3 Назначение контактов и цепей (в зависимости от комплектации автомобиля) уровень комплектации) Рис. 3. Реле, прикрепленное к …

Расположение Блок расположен в салоне автомобиля, в левой нижней части приборной панели. Рис. 4. Блок расположен в салоне, в левой нижней части приборной панели. Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4. Таблица 4 Назначение реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок расположен в распределительной коробке двигателя (моторный отсек). Рис. 5. Обозначение предохранителей блока защиты и коммутации Обозначение предохранителей блока защиты и коммутации показано на рис. 5. Цепи, защищенные предохранителями (в зависимости от уровня комплектации автомобиля), приведены в таблице 5. Рис. 6. Блок, расположение …

Расположение Рис. 7. Блок, расположенный в распределительной коробке в моторном отсеке под блок защиты и коммутации (1337) Блок расположен в блоке коммутации в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7. Таблица 7 Назначение предохранителей. ..

Расположение Рис. 8. Блок, расположенный на плюсовой клемме аккумуляторной батареи Блок расположен на плюсовой клемме аккумуляторной батареи (рис. 8). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлено в таблице 8. Таблица 8 Назначение предохранителей (в зависимости от уровня комплектации автомобиля…

Расположение Рис. 9. Блок расположен в распределительная коробка в моторном отсеке под блоком защиты и коммутации (1337) Блок находится в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 9). Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 9. Таблица 9 Назначение реле (в зависимости от…

Расположение Рис. 10. Блок, расположенный в распределительной коробке в моторном отсеке под блок защиты и коммутации (1337) Блок расположен в блоке коммутации в моторном отсеке под блоком защиты и коммутации (1337) (рис. 10) Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 10. Таблица 10 Назначение реле (в зависимости от…

Рис. 13. Точки соединения «массы» автомобиля с кузовом «седан» На рис. 13 показаны точки соединения «массы» автомобиля с кузовом «седан». Рис. 14. Места соединения «массы» автомобиля с универсалом. Точки соединения «массы» автомобиля с универсалом показаны на рис. 14. Список сокращений и название соединений с «ма…

Меган 2.
Спрашивает : Жуков Виктор.
Суть вопроса : Где находится реле стартера на Рено Меган 2?

Здравствуйте, подскажите где находится реле стартера на Рено Меган 2, жалуюсь на него так как при повороте ключа слышен какой-то щелчок и дальше ничего не происходит, и машина не заводится, подскажите пожалуйста что делать, что проверять?!

На что обратить внимание перед заменой реле стартера?

Следующие две вкладки изменяют содержимое ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Я работаю в сфере обслуживания дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы всегда можете обратиться ко мне за советом.

На всех без исключения моделях Renault при наличии таких или подобных причин необходимо проверить работоспособность следующей цепи:

И только после того, как эти манипуляции ни к чему не привели, можно обратить внимание на втягивающее реле сам.

Расположение соленоида стартера

На Рено Меган 2 он расположен непосредственно на корпусе самого стартера. Его неисправность возникает в следующих случаях:

1. Перегорают контактные пластины, находящиеся внутри корпуса реле.
2. Перегорела обмотка реле.
3. Внутренние части разрушились.

Для того, чтобы самостоятельно диагностировать его состояние, когда он находится в машине, достаточно только с помощью небольшого кусочка провода, расположенного на задней стороне корпуса. Если реле исправно, вы об этом сразу узнаете, если же ничего не происходит, то это значит, что его нужно заменить.

Поломка втягивающего реле стартера

Оригинальный номер втягивающего стартера — 594653 производится компанией Valeo и имеет цену в пределах 2000-2400 руб.
