Замена ремня ГРМ Рено Логан объемом двигателя 1,6 8 клапанов, инструкция с фото и видео

Любимая машина наших таксистов Renault Logan, замена ремня ГРМ на 90000. Двигатель 1,6 литра 8 клапанов, при обрыве ремня загибает почти все клапана. Рекомендованный интервал замены 60000, осмотр и подтяжка каждые 15000, но опытные таксисты знают, что некоторые ремни не выдерживают и 50000, поэтому замена раз в 45000.

Поменять ремень ГРМ на Рено Логан можно двумя способами: как написано в книге и простой. Мы опишем простой способ, а в конце сделаем ссылку на дилерский.

Пациент, вид спереди.

Под капотом восьмиклаппанный двигатель объемом 1,6 литра.

Содержание

1. Начнем
2. А теперь самый простой способ
3. А теперь сложный способ
4. Видео замены ремня ГРМ на Логане

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

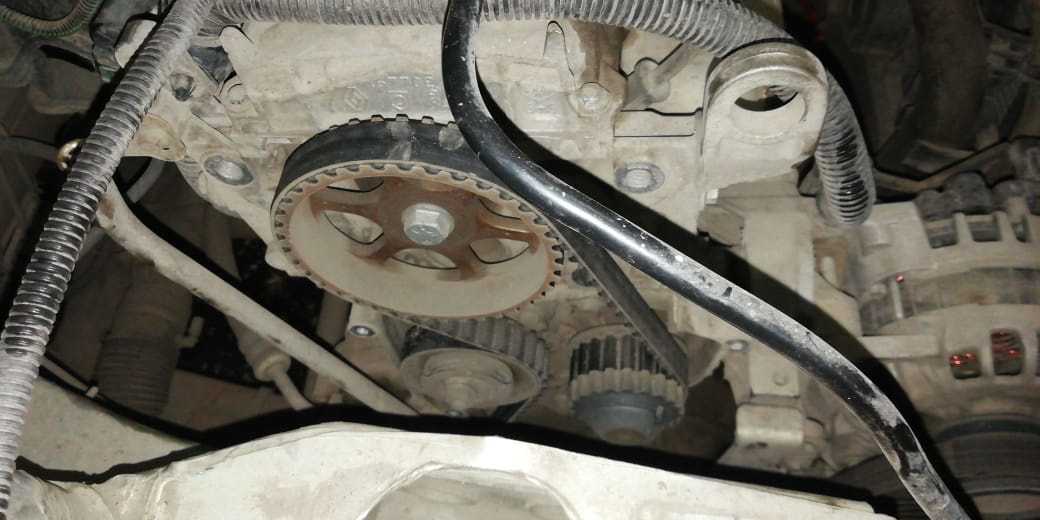

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

А теперь самый простой способ

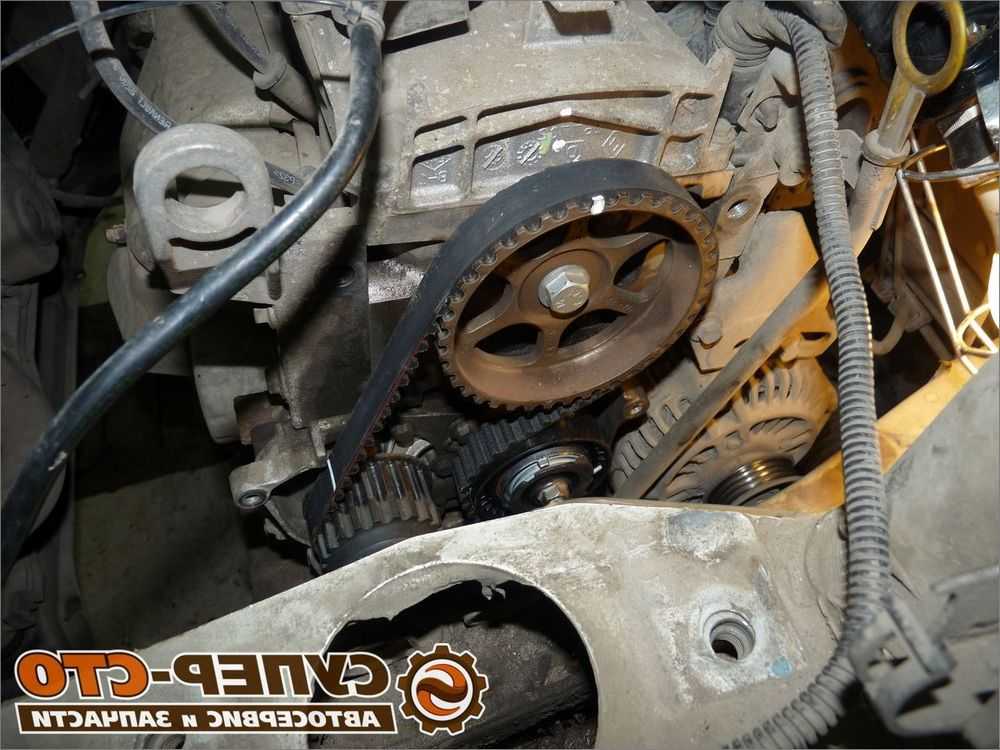

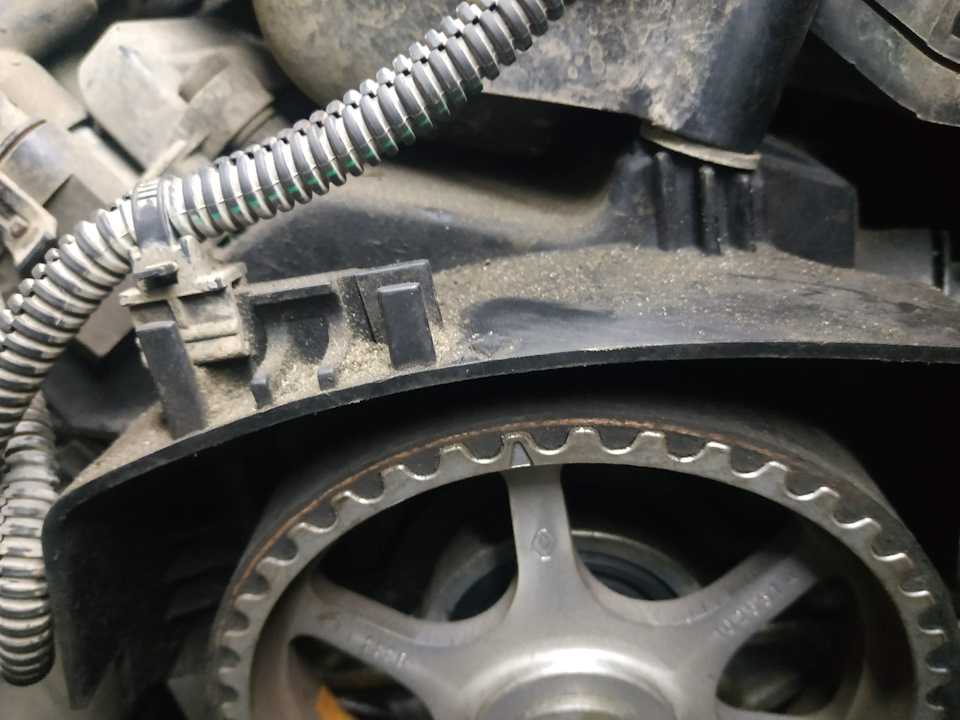

Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.

Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.

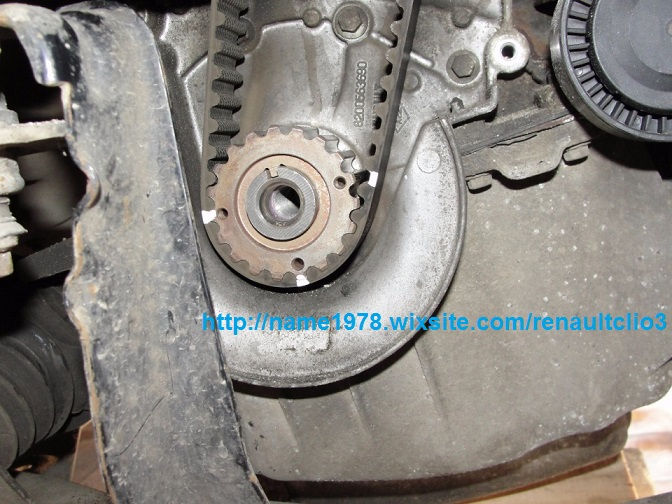

Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.

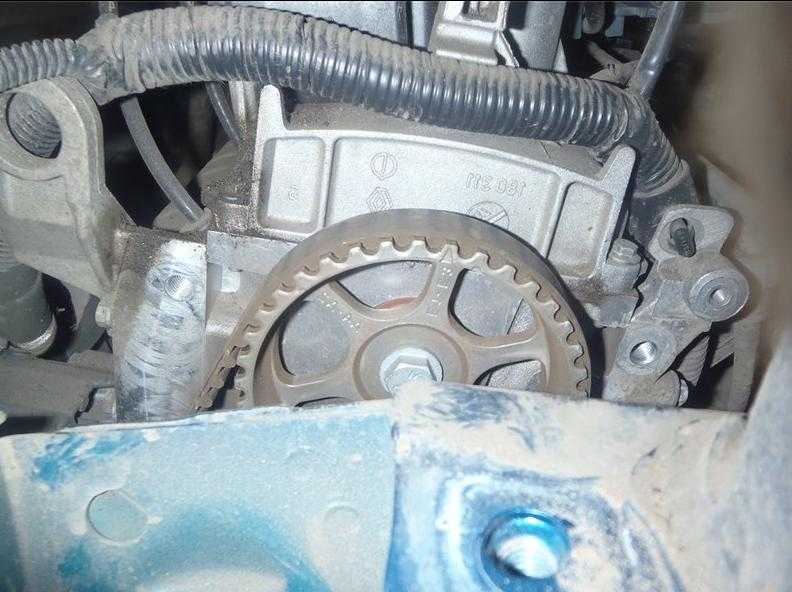

Если у вас Логан поновее то звездочка распредвала будет выглядеть так.

И вот тут возникает один нюанс, что бы вытащить ремень придется сдвинуть звездочку на себя, используя специальный съемник или самодельное приспособление.

Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.

Новый комплект ГРМ.

Для нового поколения ролик уже автоматический и ремень натягивается до совпадения индикатора с вырезом на ролике обязательно в направлении указанном на ролике стрелочкой.

На новом ремне ГРМ есть метки и направление движения.

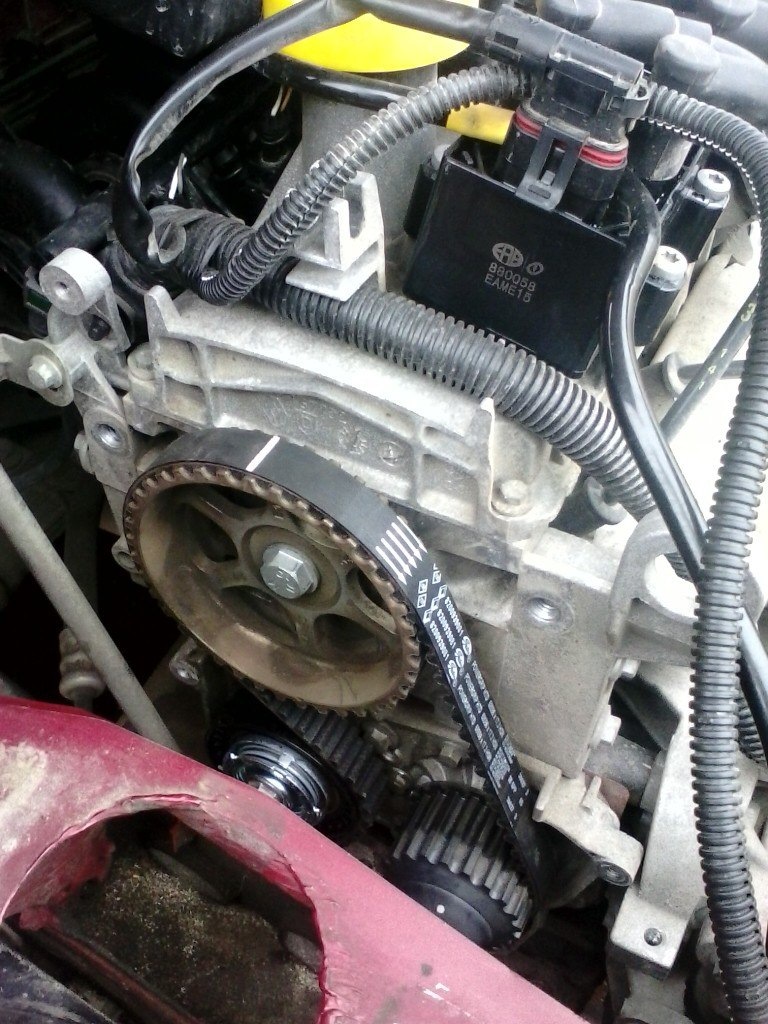

Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.

А теперь сложный способ

Выставляем метку на распредвале напротив значка на головке блока цилиндров, который на предыдущем фото был обведен в кружок. Это верхняя мертвая точка. Откручиваем заглушку на блоке цилиндров.

Вворачиваем туда специнструмент, который представляет из себя болт с резьбой М10 и длинной резьбы 75 мм. Закручиваем его вместо заглушки, тем самым стопорим коленвал в верхней мертвой точки. Ставим новый ремень ГРМ и натягиваем его. И спрашивается зачем эти лишние операции?

Видео замены ремня ГРМ на Логане

А вообще не смотря на то что автомобиль бюджетный, получился он вполне неплохо. Двигатели выхаживают с легкостью 300 000 км, чтобы убить ходовую надо постараться. Единственный минус — это ценник на электрику.

Удачи на дорогах. Ни гвоздя. Ни жезла!

Замена ремня ГРМ Рено Логан 1.6 литра (8 клапанов) своими силами — Авторемонт, замена своими силами

Замена ГРМ Renault Logan 1.6 л. (8 клапанов) несложная процедура, однако кое какие особенности у данного процесса имеются. На Renault Logan ставили два мотора с 8 клапанами. Это 1.4 литровый агрегат и еще один 8-клапанник объемом 1.6 литра. Этот силовой агрегат ставят на российские Логаны с 2005 года по сегодняшний день.

Замена ремня должна проводится не реже, чем раз в 60 тысяч километров. Игнорировать замену ГРМ не стоит, ведь в случае обрыва ремня на 8-клапанном движке Рено Логан загибает клапана. Ремонт головки блока цилиндров обойдется вам существенно дороже, чем замена ремня газораспределительного механизма. 8-клапанный двигатель имеет всего один распредвал, поэтому менять ремень проще, чем с 16-клапанным вариантом с двумя распредвалами.

Далее подробная инструкция по замене ремня ГРМ Renault Logan 8 клапанов Но для начало посмотрим на схему ГРМ.

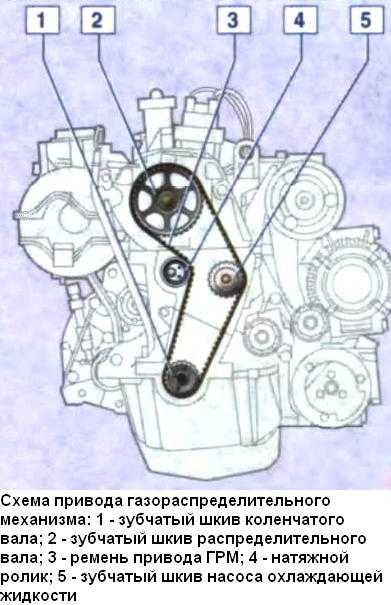

Устройство привода ГРМ двигателя Рено Логан 8 клапанов

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив распределительного вала
• 3 — ремень привода ГРМ
• 4 — натяжной ролик
• 5 — зубчатый шкив насоса охлаждающей жидкости

Порядок действий по замене ремня ГРМ на данном моторе следующий —
1 — Отворачиваем шесть болтов крепления верхней крышки привода ремня, затем снимаем верхнюю крышку ремня привода ГРМ.

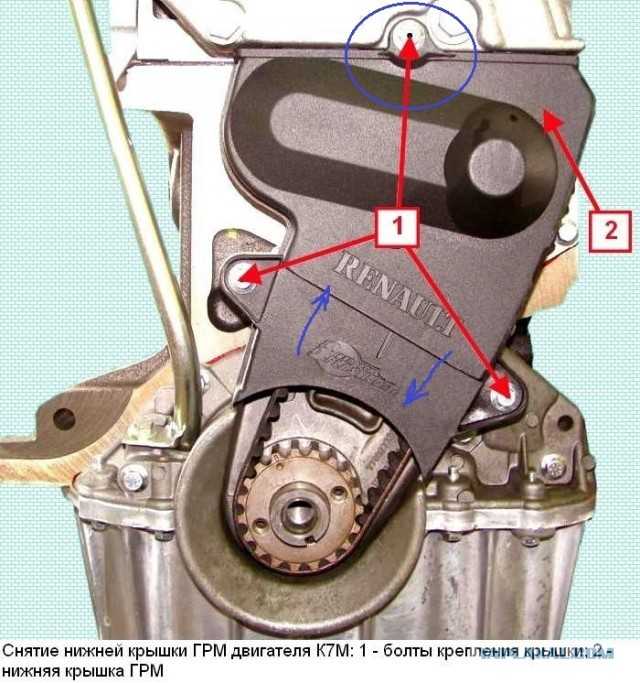

2 — Отвинчиваем болты крепления нижней крышки ремня привода ГРМ и снимаем её. Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала, затем снимаем шкив.

3 — Теперь необходимо, не снимая ремня, прокрутить шкив распредвала до совмещения меток на ГБЦ и шкиве распредвала, как показано на фото. То есть установить его в ВМТ (верхняя мертвая точка).

Теперь необходимо заблокировать коленвал в положении ВМТ поршней 1-го и 4-го цилиндров. Для этого в блоке цилиндров двигателя Logan 8 клапанов есть специальная технологическая заглушка под датчиком сигнализатора аварийного давления масла (рядом с первым цилиндром). Откручиваем заглушку и вкручиваем туда специальный болт длинной резьбы не менее 75 мм, это не позволит провернуть коленвал по часовой стрелке.

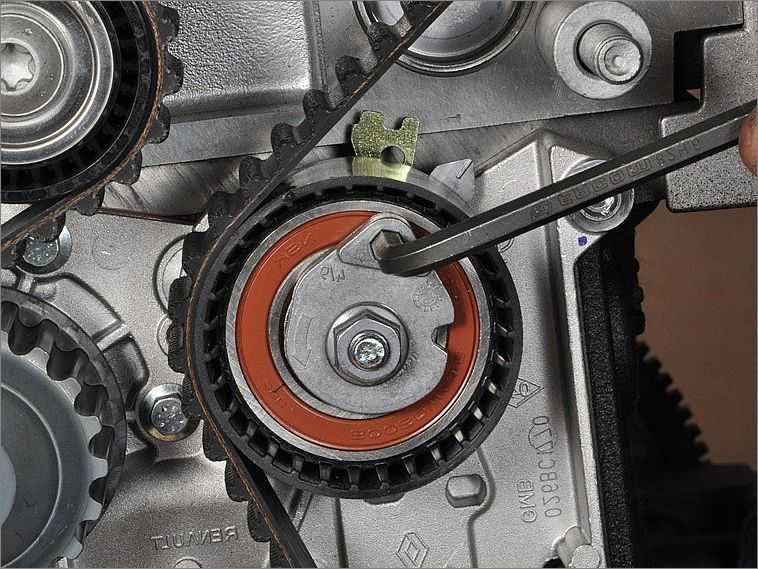

Не проворачивая коленвал, откручиваем натяжной ролик ГРМ и снимаем ремень. При замене ремня, ролик меняем в обязательном порядке. При установке нового ремня необходим специальный ключ (с двумя рожками), для натяжения ролика ГРМ (подходит от моделей Лада). После того, как вы поставили новый ремень необходимо его проверить на натяжение. Смотрим следующее фото.

Если вы можете усилием большого и указательного пальцев руки перекрутить ремень, более чем на 60-70 градусов, то значит ремень натянут слабо, и его надо подтянуть еще. Проверку натяжения ремня проводите в месте между зубчатым шкивом распределительного вала и насоса охлаждающей жидкости. Перетягивать ремень так же не стоит, это может сократить ресурс самого ремня и помпы. После натяжения ремня не забудьте выкрутить болт из технологического отверстия.

Для окончательной проверки правильности установки ремня Рено Логан 8 клапанов проверните привод, после полного оборота шкива распредвала метки ГРМ должны совпадать. Если метки выставлены неверно нормально двигатель работать не будет.
