[Страница 9/30] — Руководство: Автосигнализация SCHER-KHAN MAGICAR B

52

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Программируемая функция 1-7: «Двойной импульс
отпирания центрального замка»

Эта функция включает такой режим управления центральным замком, когда

на выходе отпирания (разъём CN2) каждый раз будет появляться два импульса

подряд выбранной длительности. Выбор значения данной функции зависит

от конструкции автомобиля, на который устанавливается система.

Данная программируемая функция имеет два значения:

1) Выключена (заводское значение)
2) Включена

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля.

Неправильный выбор значения данной функции может привести к

неустойчивой работе центрального замка, снижению его ресурса или к

порче штатного оборудования автомобиля. Если Вы не уверены в выборе

значения данной функции, то прежде чем изменить заводскую установку

проконсультируйтесь с техническими специалистами дилера этой марки

автомобилей в Вашем регионе.

Программируемая функция 1-8: «Приоритетное отпирание
двери водителя»

Эта функция включает такой режим управления центральным замком,

когда при первом нажатии кнопки II брелока для снятия системы с режима

охраны будет отпираться только водительская дверь. Для отпирания

остальных дверей необходимо повторно нажать кнопку II в течении 3-х

секунд, при этом появится импульс отпирания на голубом проводе разъёма

CN3. Вариант схемы подключения приведён в Инструкции по установке

(стр. 22, схема 6). При выборе заводского значения функции 1-8 сигнал на

голубом проводе разъёма CN3 будет появляться одновременно с сигналом

отпирания на разъёме CN2.

Данная программируемая функция имеет два значения:

1) Выключена (заводское значение)
2) Включена

SCHER-KHAN MAGICAR B

9

Влияние на основное и дополнительное
электрооборудование автомобиля

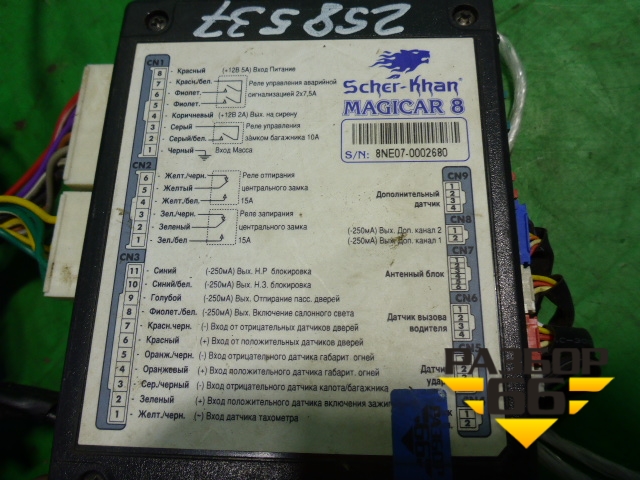

Система управляет подачей питания на:

Максимальный

ток по каналу

Цепь блокировки 1 (НЗ реле)

Imax = 0. 25 А

Цепь блокировки 2 (НР реле)

Imax = 0.25 А

Цепь аварийной сигнализации левого борта

Imax = 7.5 А

Цепь аварийной сигнализации правого борта

Imax = 7.5 А

Цепь выхода на сирену

Imax = 2 А

Реле управления отпиранием электрозамков дверей

автомобиля

Imax = до 15 А

Реле управления запиранием электрозамков дверей

автомобиля

Imax = до 15 А

Реле управления отпиранием электрозамков

всех дверей, кроме водительской (для функции

приоритетного отпирания двери водителя)

Imax = 0.25 А

Реле управления электроприводом замка багажника

Imax = 10 А

Канал управления дополнительным устройством 1

Imax = 0.25 А

Канал управления дополнительным устройством 2

Imax = 0.25 А

Канал управления реле включения

салонного света

Imax = 0.25 А

Канал управления питанием датчиков

Imax = 0.1 А

Способы управления

• Дистанционно радиочастотным передатчиком (брелоком) на частоте

  433. 92 Мгц ± 0.2% при мощности не более 10 мВт

• От ключа зажигания

• Автоматически по сигналам от датчиков

Защита электрических цепей

• Предохранителями (автомобильные предохранители замедленного

  действия в соответствии со схемой подключения)

• Внутренними токоограничительными сгораемыми резисторами

• Транзисторными внутренними защитами

• Варисторами от превышений напряжений и импульсных помех

• Диодами от смены полярности источников питания

Scher Khan Magicar B: особенности сигнализации, установки, инструкция

Это специальная система, которая поможет защитить автомобиль от любых проблем, связанных с угоном. Отличается стабильностью передачи информации и сигналов.

Особенно это важно для тех, кто живёт в больших городах – система полностью защищена от радиопомех. Команда автомобилю передаётся через брелок, без помех и задержек.

Не важно, что нужно сделать – завести двигатель, или же заблокировать двери. В комплекте c Scher Khan Magicar B – жидкокристаллический дисплей, оборудованный подсветкой. Для подачи команд разработчики создали четыре удобные кнопки. При этом сигналы передаются и принимаются по разным каналам. Именно из-за этого мошенники не могут перехватить волны. Брелок гарантирует надёжность.

Дополнительные функции встроенного CAN-модуля

Содержание

• 1 Дополнительные функции встроенного CAN-модуля
• 2 Обратная связь
• 3 «Шерхан Магикар»: почему стоит выбрать сигнализации этой серии
• 4 О других технических особенностях
• 5 Как настроить систему
• 6 Постановка машины на охрану
  • 6.1 О датчиках и их включении
  • 6.2 О предупреждениях
• 7 Инструкция

В число возможностей этого модуля, которым снабжается сигнализация, входят:

1. Управление штатной охранной системой, если она присутствует.
2. Управление центральным замком в автомобиле.
3. Отслеживание нажатий педали тормоза
4. Отслеживание состояния, в котором находится стояночный тормоз.
5. Организация работы в режиме Slave (он отвечает за управление штатным брелоком).
6. Получение сигнала с тахометрическими сигналами.
7. Отслеживание габаритных огней, включенного или выключенного состояния.
8. Слежение за концевиком капота, который обычно входит в стандартную комплектацию.
9. Отслеживание концевика на багажнике.
10. Отслеживание концевиков у дверей.

Обратная связь

Благодаря данной возможности владельцы Scher Khan Magicar B получают оперативную информацию о состоянии автомобиля, если кто-то пытается проникнуть в него, совершить другие противозаконные действия.

Но это не единственное свойство функции обратной связи. Если модель достаточно продвинутая, то она сможет обмениваться сообщениями между блоком по управлению в машине, и контроллером на брелоке. Это означает, что бесполезными для взлома окажутся кодграбберы. Брелок от них полностью защищает.

При каждая сигнализация Шерхан снабжается системой «автозапуск», заслуживающей отдельного разговора. Благодаря этой функции двигатель можно разогреть ещё до того, как водитель сядет за руль. Достаточно взять брелок.

«Шерхан Магикар»: почему стоит выбрать сигнализации этой серии

Эта серия стала достаточно популярной на современном рынке. У каждой из моделей находятся свои поклонники и любители. Перечень дополнительных функций и возможностей удивит даже самых предвзятых покупателей.

1. Будильник.
2. Возможность заблокировать кнопки.
3. Таймер, отвечающий за парковку.
4. Энергосбережение с улучшенной работой.
5. Возможность подключить дополнительные датчики.
6. Тахометр.
7. Допустимо использование одного брелка для управления сразу двумя машинами.
8. Slave – сигнализация открывает доступ к дистанционному управлению.

Невысокая стоимость – одно из главных преимуществ, которыми обладает сигнализация. Подключение к CAN-шине тоже нельзя оставить без внимания, как и автозапуск.

Специальный адаптер встраивается внутрь процессорного блока. Благодаря этому установка сигнализации становится ещё более простой и доступной.

Технические решения с использованием последних технологий – незаменимые помощники автовладельцев.

Придётся всё равно потратить минимум день на установку, но результат того стоит. Брелок станет незаменимым помощником.

Сигнализация монтируется без проблем, даже если необходимо добраться до самых сложных мест. Потому у мошенников уходит слишком много времени на поиск и взлом, никто не любит так рисковать. Обязательным приложением к комплекту будет руководство для пользователей.

О других технических особенностях

Дальность действия передатчика у Scher Khan Magicar B – ещё один плюс, которым наделена система. Она равна целым двум километрам. Реализована система безопасности, известная своей надёжностью. Даже в черте города сигнал постоянно остаётся стабильным. Автозапуск продолжает работать.

От одного сигнала к другому алгоритм кодирования меняется. Это делает бесполезными попытки провести интеллектуальный взлом. Брелок защищает и от этого.

Каждая новая сигнализация снабжается дополнительными функциями, которых не было раньше. Например, в девятой версии были такие возможности, как:

1. Отображение состояния аккумулятора ТС вместе с батареей.
2. Определение температуры внутри салона.
3. Подсвеченный экран.
4. Присутствие режима вибрации.
5. Подтверждение команд не только звуковыми, но и визуальными сигналами.
6. Два действующих канала, по которым передаётся информация. Один включает защитный режим, а другой – выключает.
7. Отображение состояния у всех датчиков, установленных на транспортном средстве.

Этих функций уже хватает для обеспечения защиты на должном уровне. Процессорный блок представляет гораздо больший интерес. Устройство способно:

• Настраивать алгоритм работы верхнего люка, стеклоподъёмников.
• Включать датчики дверей в общий контур, отвечающий за защиту. Двери могут запираться в момент, когда включается сигнализация.
• Отключить звуковые сигналы, оставив возможность проведения бесшумного мониторинга.
• Автоматически возвращаться к охранному режиму после того, как брелок приостанавливает работу.
• Автоматически входить в режим охраны без предварительной подготовки.
• Обеспечивать доступ к транспортному средству с использованием персонального пароля. Полезно для тех, кто забывает ключи, либо может их потерять. Главное – не создавать слишком простые пароли. Тогда и автозапуск не создаст проблем.

Комплекты Magicar B обязательно состоят так же из датчиков удара, двухуровневых. В своей серии именно они считаются одними из самых чувствительных. Но требуется грамотная настройка, иначе брелок не будет стабильно работать.

Как настроить систему

Первый шаг – программирование того самого модуля CAN. Это самый важный этап в работе. Для начала – определяем номер микропрограммы. Данную информацию можно без проблем найти на торце, у центрального блока. Оранжевый провод в автомобильной сети и CN11 надо соединить, если планируется, что сигнализация и климатическая система будут работать совместно.

У некоторых машин нет возможности осуществить подключение к порту CAN. Потребуется применение ремонтного кабеля, иначе ограничение не снять. Но автозапуск может работать и без этого.

Программированию функций тоже уделяется немалое внимание. К примеру, установка настроек для автоматического закрывания стёкол в момент перехода в охранный режим. Одну функцию для этого программируем в положение 3. Больше не придётся думать, закрыты ли все окна в оставленной машине. Брелок сделает всё автоматически.

Автоматическое закрытие стеклоподъёмников – функция, настройка которой занимает всего несколько минут. А автоугонщики могут пользоваться данной оплошностью, если о ней не позаботиться заранее.

Постановка машины на охрану

Необходимо предварительное выключение зажигания для включения данной функции. Все отсеки автомобиля должны быть закрыты. После этого достаточно один раз коснуться кнопки под номером 1 на брелоке. Прикосновение должно быть умеренным по силе и точечным, долго удерживать кнопки не надо. Все элементы системы сами переводятся в охранный режим.

На дверцах мгновенно блокируются действующие замки. Стартер не заработает до тех пор, пока сам хозяин не снимет его с охранного режима. И не включит автозапуск.

Можно самостоятельно проследить некоторые из сигналов после того, как брелок успешно активируется.

1. Один кратковременный сигнал из самого брелока.
2. Пятикратное синхронное мигание фар. Потом появится изображение с закрытым замком.
3. Мерное мигание с частотой 1 раз в секунду подскажет, что функция включена успешно. За это отвечает отдельный светодиодный индикатор.
4. Однократным миганием активируется аварийный световой сигнал.
5. Умеренный свист сирены подтвердит включение охранного режима.

О датчиках и их включении

Если начинает активно мигать СИД – значит, включен режим контроля, отслеживающий любые попытки проникнуть внутрь, другим способом нарушить целостность транспортного средства.
