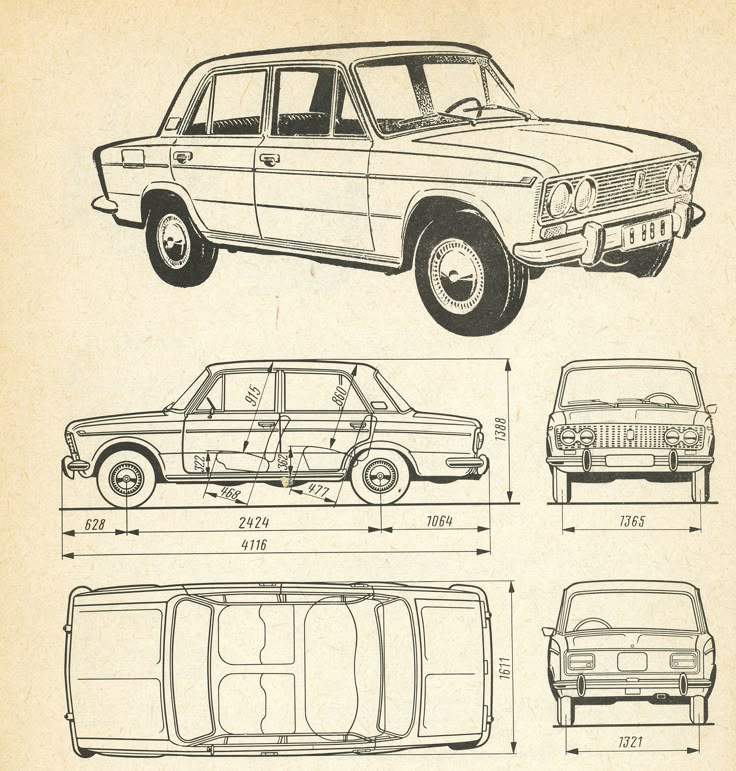

Схема ваз 2103: Схема ВАЗ 2103
Электросхема ВАЗ 2103 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107
Кликните по картинке и она увеличится (420 килобайт)
1,2. Подфарники.
3,4. Наружные фары.
5. Внутренние фары.
6. Звуковые сигналы.
7. Распределитель зажигания ВАЗ 2103.
8. Свечи зажигания ВАЗ 2103.
9. Генератор ВАЗ 2103.
10. Аккумуляторная батарея ВАЗ 2103.
11. Реле включения звуковых сигналлов.
12. Катушка зажигания ВАЗ 2103.
13. Боковые указатели поворота.
14. Датчик указателя температуры охлаждающей жидкости ВАЗ 2103.
15. Датчик контрольной лампы давления масла ВАЗ 2103.
16. Датчик контрольной лампы уровня тормозной жидкости ВАЗ 2103.
17. Реле зарядки аккумуляторной батареи ВАЗ 2103.
18. Реле включения фар.
19. Клапан карбюратора ВАЗ 2103.
20. Датчик указателя давления масла ВАЗ 2103.
21. Подкапотная лампа.
22. Стартер ВАЗ 2103.
23. Регулятор напряжения.
24. Патрон подключения переносной лампы.
25. Блок плавких предохранителей ВАЗ 2103.
26. Реле — прерыватель указателей поворота.
27. Выключатель стоп-сигнала.
28. выключатель контрольной лампы воздушной заслонки карбюратора.
29. Выключатель насоса омывателя.
30. Реле — прерыватель контрольной лампы включении ручного тормоза.
31. Включатель крнтрольной лампы включении ручного тормоза.
32. Включатель фонаря заднего хода.
33. Электродвигатель стеклоочистителя ВАЗ 2103.
34. Реле стеклоочистителя ВАЗ 2103.
35. Лампа освещения вещевого ящика.
36. Выключатель плафона расположенный на стойках передних дверей.
37. Выключатель фонаря сигнализации открытия передней двери.
38. Указатель уровня топлива ВАЗ 2103.
39. Контрольная лампа указателя резерва топлива ВАЗ 2103.
40. Лампа освещения указателя уровня топлива.
41. Указатель температуры жидкости в системе охлаждения двигателя ВАЗ 2103.
42. Лампа освещения указателя температуры жидкости.
43. Указатель давления масла ВАЗ 2103.
44. Контрольная лампа недостаточного давления масла ВАЗ 2103.
45. Лампа освещения указателя давления масла.
46. Лампа освещения тахометра ВАЗ 2103.
47. Контрольная лампа включения ручного тормоза и недостаточного уровня жидкости в бачках системы гидропривода тормозов.
48. Контрольная лампа управления воздушной заслонкой карбюратора.
49. Контрольная лампа зарядки аккумуляторной батареи.
50. Тахометр ВАЗ 2103.
51. Контрольная лампа включения габаритного света.
52. Контрольная лампа включения указателей поворота.
53. Контрольная лампа включения дальнего света фар.
54. Лампа освещения спидометра ВАЗ 2103.
55. Выключатель наружного освещения.
56. Выключатель освещения приборов.
57. Трехпозиционный переключатель стеклоочистителя.
58. Замок зажигания.
59. Электрические часы ВАЗ 2103.
60. Лампа освещения часов.
61. Трехпозиционный переключатель электродвигателя отопителя.
62. Фонарь сигнализации открытой передней двери.
63. Переключатель света фар.
64. Переключатель указателей поворота.
65. Выключатель звукового сигнала.
66. Прикуриватель.
67. Выключатель плафона, расположенный в стойках задней двери.
68. Плафон внутреннего освещения кузова.
69. Электродвигатель отопителя.
70. Лампа освещения багажника.
71. Датчик указателя уровня топлива и указателя резерва томлива ВАЗ 2103.
72. Лампа указателя поворота.
73. Двухнитевая лампа указателя габарита и стоп-сигнала.
74. Фнарь заднего хода.
75. Фонари освещения номерного знака.
76. Точка соединения с «массой».
77. Электрический разъем.
Система зажигания двигателя ВАЗ 2101, 2102, 2103, 2106
На автомобилях ВАЗ 2101, 2102, 2103, 2106, 2121 применяется контактная (батарейная) система зажигания. Контактная — так как работа всей системы зависит от размыкания контактов ее прерывателя. Она проста, имеет минимум элементов, довольно неприхотлива (при периодическом обслуживании). Ниже приведена ее схема.
Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121
Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121Элементы контактной системы зажигания
1. Генератор.
Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.
2. Аккумуляторная батарея.
Снабжает генератор электрическим током, обеспечивает пуск двигателя.
3. Четырех-штекерная соединительная колодка (для ВАЗ 2103, 2106, 2121).
Устанавливается в разрыв провода от АКБ к генератору.
4. Катушка зажигания.
Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.
5. Прерыватель — распределитель зажигания (трамблер).
Прерыватель распределитель Р-125В или 30.
3706. Прерыватель механически размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.
Распределитель зажигания — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.
6. Замок зажигания.
Замыкает электрическую цепь системы зажигания, тем самым давая возможность току низкого напряжения попасть с генератора на катушку. «Провода замка зажигания ВАЗ 21063».
7. Высоковольтные провода (бронепровода).
Передают электрический ток высокого напряжения от распределителя к свечам зажигания.
8. Свечи зажигания.
Выдают электрическую искру в момент наступления такта сжатия в определенном цилиндре двигателя.
9. Конденсатор.
Конденсатор нормализует искрение между контактами прерывателя.
Примечания и дополнения
— На автомобилях ВАЗ 2105, 2107 также имеется контактная система зажигания.
Принцип действия у нее такой же, но схема соединений несколько иная. Самостоятельно ее можно поменять на бесконтактную, заменив штатные элементы иными.
