Теория работы карбюратора. Его основные детали

Карбюраторы смешивают топливо и воздух и управляют количеством топливовоздушной смеси, поступающим в двигатель. В данной статье немного расскажем про основы работы карбюратора.

Двигатели в действительности не всасывают топливо из карбюратора. У всех карбюраторов есть диффузор, который представляет собой сужение воздушной горловины карбюратора. Когда воздух проходит через это сужение, там возникает спад давления (разрежение). Небольшое отверстие установлено в этом месте для подачи топлива. Атмосферное давление, действуя на топливо, выдавливает его из поплавковой камеры карбюратора через это отверстие в горловину карбюратора, откуда топливо попадает во впускной коллектор и затем в цилиндры двигателя.

Двигателю требуется топливовоздушная смесь разного состава в разных режимах его работы, когда он холодный, прогревается, работает на холостом ходу, в области средних оборотов и под тяжелой нагрузкой.

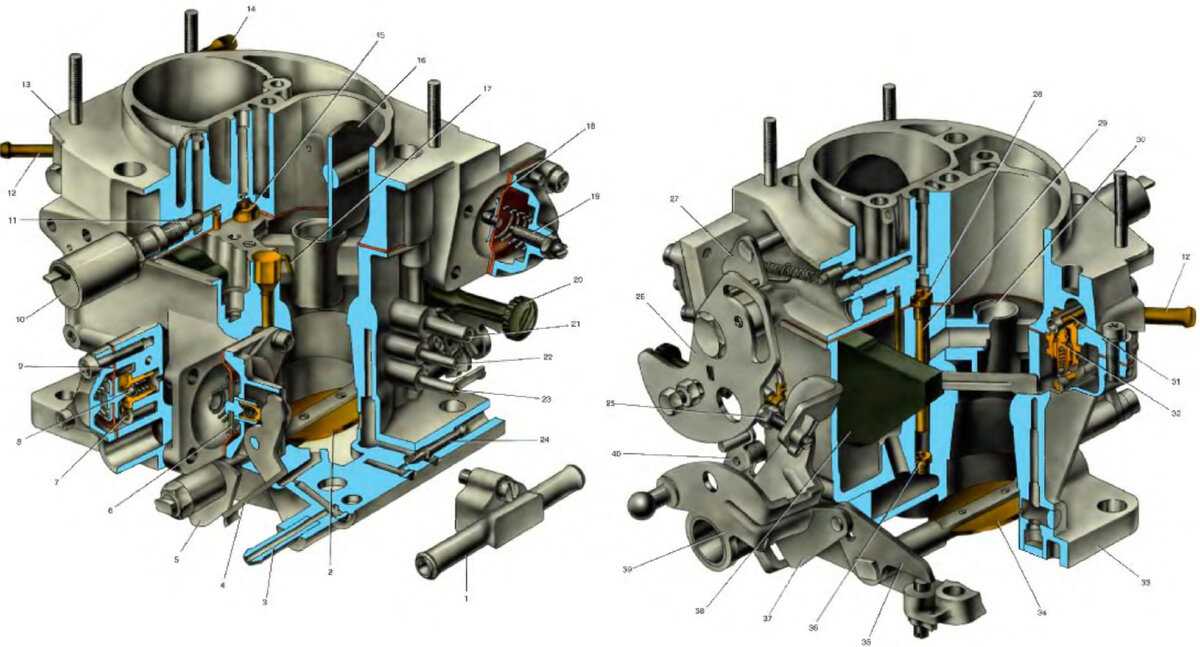

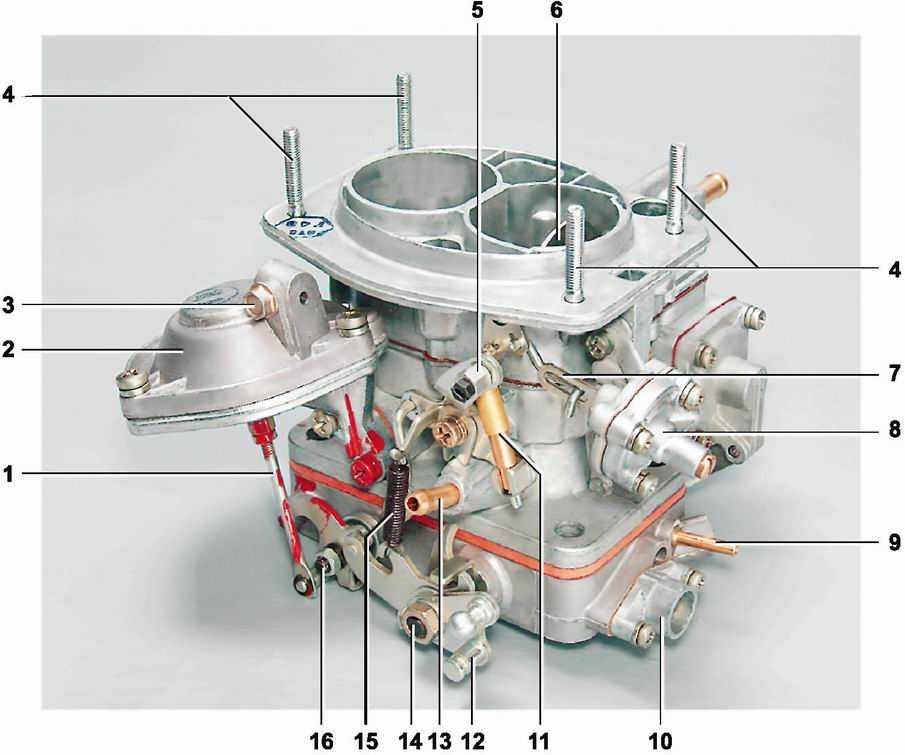

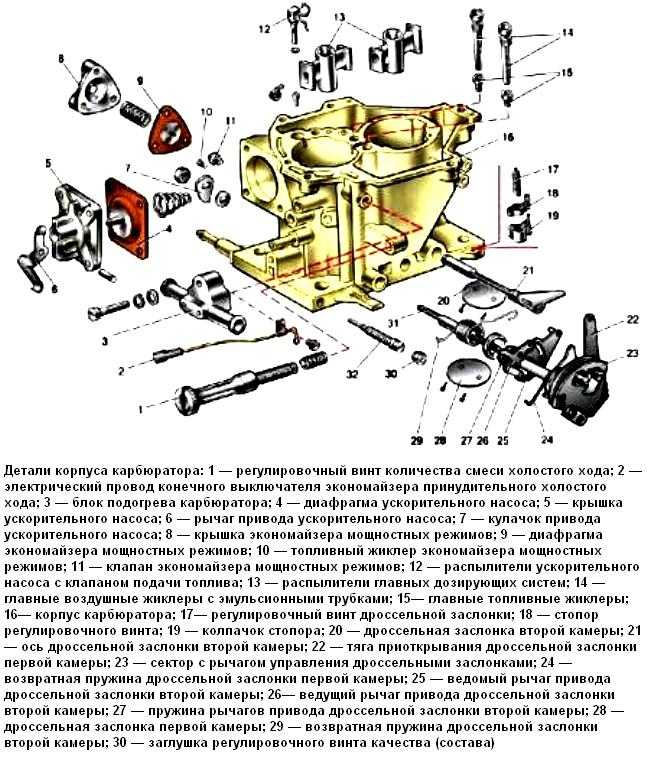

Основные детали карбюратора автомобиля

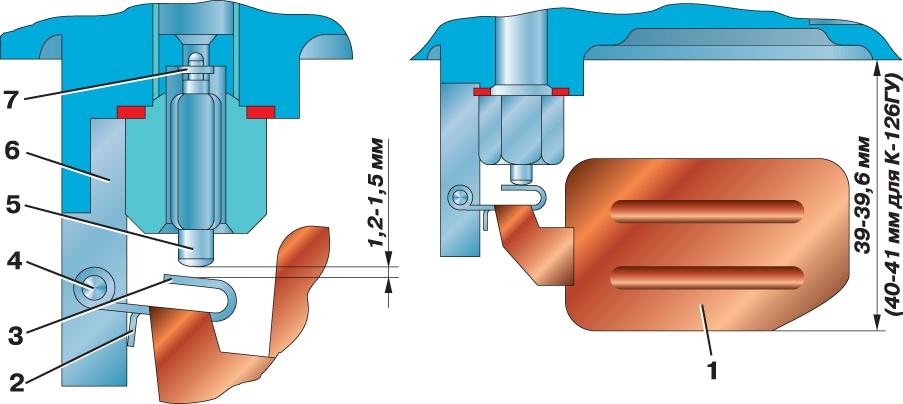

Поплавковая камера

Система поплавка поддерживает постоянным уровень топлива в поплавковой камере карбюратора. Она работает следующим образом. Когда уровень топлива понижается, поплавок опускается, открывает игольчатый клапан и позволяет топливу поступать в поплавковую камеру. Путем поддержания уровня топлива в определенных рамках соотношение воздух/топливо в смеси поддерживается более точно.

Воздушная заслонка

Система воздушной заслонки позволяет заводить холодный двигатель путем обогащения топливовоздушной смеси. Воздушная заслонка перекрывает подачу воздуха в карбюратор и, соответственно, в двигатель поступает больше топлива, при этом обороты холостого хода уменьшаются. Поэтому к системе привода дроссельной заслонки добавляется система увеличения оборотов холостого хода для их повышения при прогреве двигателя.

Система холостого хода

Система холостого хода обеспечивает подачу топлива, необходимого для работы двигателя на низких оборотах, когда главная дозирующая система не работает. Регулировочные винты позволяют изменять соотношение воздух/топливо в режиме холостого хода. Многие механики считают, что эта регулировка изменяет состав смеси во всем диапазоне оборотов, но это не так.

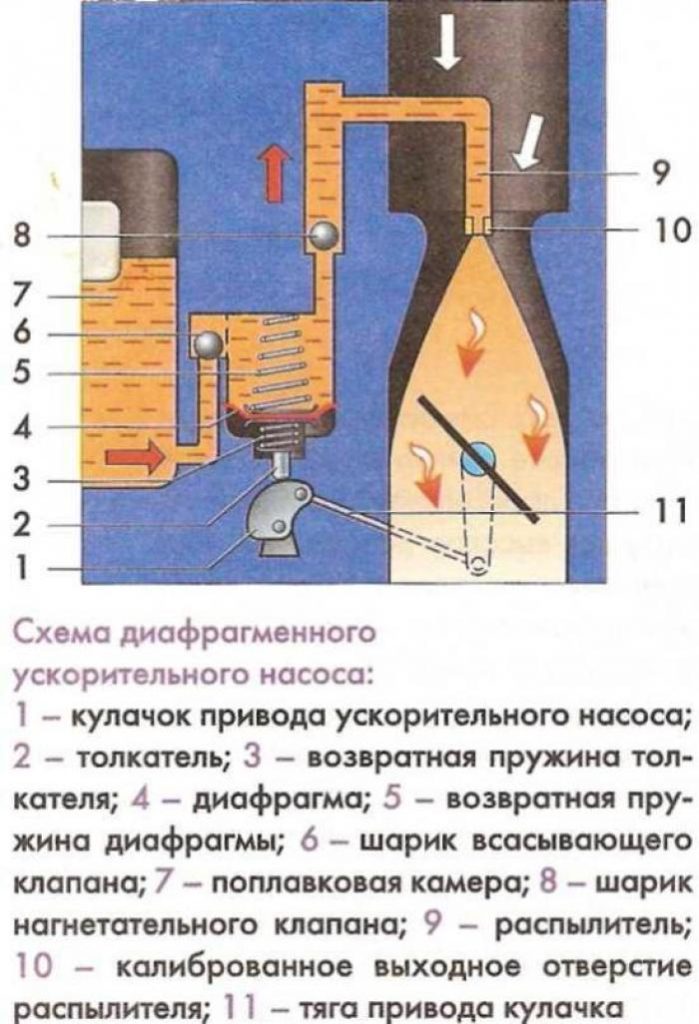

Ускорительный насос

Ускорительный насос обеспечивает впрыск дополнительного топлива при резком открывании дроссельной заслонки для предотвращения остановки двигателя и перебоев в его работе при разгоне автомобиля. Если посмотреть внутрь горловины карбюратора и быстро передвинуть тяги привода дроссельной заслонки, топливо должно брызнуть из выходных отверстий ускорительного насоса.

Переходная система

Переходная система обеспечивает переходный режим между холостым ходом и работой главной дозирующей системы. Многие карбюраторы имеют каналы или отверстия переходной системы рядом с пластинами дроссельных заслонок, которые подают топливо при их открывании во время открывания дроссельных, заслонок.

Главная дозирующая система

Она дозирует подачу топлива к двигателю при движении автомобиля со средними скоростями. Она состоит из главных топливных жиклеров, главного распределителя и диффузора. Главный топливный жиклер расположен в канале между поплавковой камерой карбюратора и главным распылителем. Главный распылитель обычно состоит из трубки с маленькими отверстиями для воздуха. Воздух здесь смешивается с топливом для образования распыленного топливовоздушного ‘тумана’. Главный топливный жиклер определяет, сколько топлива будет смешано с заданным количеством воздуха.

Механики используют главные топливные жиклеры различных размеров для калибровки карбюратора в различных режимах его работы. Путем использования жиклеров большего размера смесь обогащается. И наоборот, установка жиклеров меньшего размера обедняет смесь.

Экономайзер

Система экономайзера обеспечивает подачу дополнительного топлива, когда двигатель работает под нагрузкой и при полном открывании дроссельной заслонки.

Наиболее распространенными являются экономайзеры диафрагменного типа, калибровочные стержни, байпасные жиклеры или клапан экономайзера. Когда вакуум во впускном коллекторе достигает определенного значения, клапан открывается, позволяя дополнительному топливу поступать к двигателю.

Клапаны экономайзера подбираются в соответствии с величиной давления открывания, измеряемой в миллиметрах рт. ст. В соответствии с режимом работы может подбираться клапан экономайзера. Двигатели, которые обычно выдают низкий вакуум, должны оснащаться экономайзерами, которые открываются при малых значениях вакуума. Дозирующие стержни движутся внутрь и наружу в калиброванных отверстиях в соответствии с вакуумом впускного коллектора. Когда двигатель находится под нагрузкой, и вакуум снижается, то стержни выдвигаются из главных топливных жиклеров для увеличения подачи топлива.

Байпасные жиклеры экономайзера выполняют те же функции, что и дозирующие стержни, за тем исключением, что они имеют свой собственный жиклер или клапан экономайзера.

Дозирующие системы карбюратора

Мы продолжаем цикл статей о карбюраторном впрыске. Двигатель автомобиля в процессе езды функционирует в различных режимах. Для отдельных рабочих режимов требуется топливовоздушная смесь с разным составом. Зачастую на таких режимах происходят постоянные и резкие изменения, связанные с количеством паров горючего.

Главной задачей карбюратора становится приготовление такой смеси, которая будет оптимальной для любого режима работы мотора. Устройство карбюратора, который имеет распылитель с постоянным сечением, включает в себя различные дозирующие устройства. Каждый из этих элементов ступенчато включается в работу карбюратора или происходит поэтапное отключение, а также возможна одновременная работа. Это будет зависеть от режимов нагрузки, оборотов силового агрегата, угла открытия заслонки дросселя и т.д. Дозирующие системы карбюраторного впрыска отвечают  за оптимальный состав рабочей топливовоздушной смеси во всех режимах и одновременно призваны обеспечить максимум мощности и наилучший показатель экономичности.

Рекомендуем дополнительно прочесть статью об устройстве карбюратора. Из этой статьи Вы сможете узнать об основных элементах конструкции и принципах работы данного устройства.

Содержание статьи

• Главная система дозирования топлива
• Горизонтальный карбюратор
• Переходная система во вторичной камере
• Работа карбюратора при низком разрежении
  • Система холостого хода
  • Автономный холостой ход
  • Принудительный холостой ход
• Эконостат и экономайзер
• Система вентиляции картера и рециркуляции отработавших газов
• Устройство холодного пуска
• Ускорительный насос

Главная система дозирования топлива

Указанная главная дозирующая система является таким элементом, который встречается в конструкции практически любого карбюратора. Актуальные версии получили пневматическую систему для компенсации состава топливовоздушной рабочей смеси. В основе системы лежит 1 главный топливный жиклер и 1 главный воздушный жиклер. Данные жиклеры выходят в колодец, который называют эмульсионным.

Эмульсионный колодец расположен вертикально или под наклоном зависимо от модели и модификации карбюратора. Поток воздуха проходит по жиклеру для подачи воздуха и попадает в эмульсионную трубку. Трубка имеет ряды отверстий, расположенных вертикально. Между эмульсионной трубкой и стенками эмульсионного колодца создается топливовоздушная эмульсия первичного типа. Дальнейшим маршрутом эмульсии становится смесительная камера, куда она движется по каналу и попадает в распылитель. Главный топливный жиклер находится в нижней части. По этой причине уровень горючего по мере расходования эмульсии из распылителя склонен к подъему. Так происходит благодаря поступлению горючего из поплавковой камеры. Количество поступающего топлива ограничивает топливный жиклер.

Снижение уровня горючего в эмульсионном колодце означает, что в эмульсию попадает большее количество воздуха, который  проходит через отверстия в эмульсионной трубке. Итогом становится возрастание доли воздуха в рабочей смеси, что и определяет большую степень компенсации. Встречаются также системы, когда бензин и воздух сразу попадают внутрь трубки. Ранние конструкции имели систему дозирования с параллельными жиклерами и диффузорами, расположенными последовательно. В таких устройствах за компенсацию практически полностью отвечала система холостого хода. Также делался упор на упругость пластин, которые открывали доступ для потока воздуха в более крупном диффузоре. Компенсационный параллельный жиклер обеспечивал подачу топлива.

Конструктивно простые карбюраторы авто с небольшим рабочим объемом мотора имели главную систему дозирования, которая состояла из компенсационного колодца и  компенсационного ограничительного жиклера. Такое решение было неспособно осуществить значительную компенсацию и обеспечить подачу должного количества топлива во всех случаях. Для гибкой эксплуатации во всех режимах работы ДВС такие карбюраторы не подходили.

Более совершенные разработки дозирующей системы карбюраторного впрыска способны обеспечивать такую гибкость рабочей топливовоздушной смеси, которая находится на отметке от 1/14 до 1/17, где первая цифра указывает на весовую часть бензина, а вторая воздуха. Главные режимы работы мотора становятся экономичными  благодаря системе дозирования. Система реализует приготовление обедненных составов около 1/16 или 1/16,5.

Горизонтальный карбюратор

Отдельное место занимает конструкция, которая применена в  устройстве главной дозирующей системы горизонтального карбюратора с регулировкой игольного типа. Такая система обеспечивает одновременное механическое изменение количества воздуха, который миновал диффузор благодаря подъему шибера, и регулировку количества попадающего в диффузор горючего, которое дозируется посредством  иглы с переменным профилем.

Игла проходит через жиклер и механическим способом изменяет проходное сечение. В таких карбюраторах четко задано соотношение как сечения диффузора, так и жиклера. Эти сечения напрямую зависят от той высоты, на которую поднимается шибер. Карбюраторы, которые имеют постоянное разрежения,  в момент времени демонстрируют изменение данной характеристики по автоматическому принципу.  Задача реализована посредством демпфирующей системы, которая в основе имеет золотник, а также опирается на разрежение в области заслонки дросселя. Система функционирует благодаря определяемой  нагрузке на силовой агрегат и учету угла поворота дроссельной заслонки.

Переходная система во вторичной камере

Если говорить о переходной системе с дросселями, открывающимися последовательно во 2-й камере, то данное решение напоминает систему холостого хода, но с рядом особенностей.

Главная дозирующая система, расположенная во 2-й камере карбюратора, изначально рассчитана на то, чтобы обеспечивать «богатую» смесь для мощности. Благодаря этому камера не нуждается в возможности серьезной компенсации смеси сравнительно с первичной камерой. Результатом становится то, что переходная система подключается параллельно, а ее топливный жиклер соединен не с колодцем для эмульсии главной системы дозирования, а с поплавковой камерой.

Получается, что в работу вступает как переходная, так и главная система во вторичной камере. Включение обеих систем происходит одновременно, что и позволяет обогатить рабочую смесь до нужной степени.

Работа карбюратора при низком разрежении

Система, отвечающая за холостой ход, а также переходная система и система вентиляции картера отвечают за  обеспечение стабильной работы мотора в таких режимах, когда разрежение минимально. Этого вакуума оказывается мало для того, чтобы задействовать главную систему дозирования, так что в таких режимах работы эти системы реализуют коррекцию состава топливовоздушной смеси.

Когда мотор находится в режиме холостых оборотов, над дросселем нет того вакуума, который необходим для активации главной системы дозирования. Очевидно, что для режима работы с низким разрежением и при слабо открытой заслонке дросселя понадобилась еще одна система. Эта система отвечает за процесс образования рабочей смеси при незначительном расходе воздуха, который протекает при таких режимах в смесительной камере.

Система холостого хода

Крайне редко встречается параллельная система, чаще представлена последовательная или автономная. По типу распыла выделяют дроссельный распыл и распыл в пространстве за дросселем. Система устроена так, что в основе имеются каналы  для воздуха, горючего и эмульсии. Также присутствуют дозирующие элементы, под которыми понимаются жиклеры для работы на холостом ходу. Жиклер холостого хода, отвечающий за подачу топлива, берет эмульсию в нижней части соответствующего колодца главной дозирующей системы.

Получается, что данный жиклер представляет собой элемент в топливном канале дозирующей системы. Жиклер, отвечающий за подачу воздуха на холостом ходу, соединяется с пространством в смесительной камере. Речь идет о верхней части камеры, а такое устройство способно реализовать изменение количества подаваемого воздуха, который поступает в систему холостого хода при различных нагрузках и рабочих режимах силового агрегата.

Благодаря указанным характеристикам система холостого хода является важным участником в цепочке элементов, которые участвуют в процессе коррекции состава рабочей смеси для главной системы дозирования.

Чаще всего бывает так, что воздух попадает в устройство холостого хода по нескольким каналам (каналов бывает два или три). Такая реализация обеспечивает процесс образования эмульсии по двум или трем ступеням, что способствует получению более гомогенной рабочей смеси и одновременно улучшает равномерность ее состава по каждому отдельно взятому цилиндру ДВС.

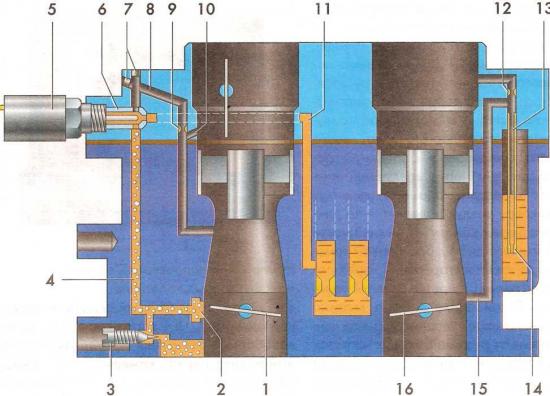

Система холостого хода имеет выход применительно к пространству смесительной камеры. В пространстве за дроссельной заслонкой имеется достаточный вакуум при режиме холостых оборотов, которого хватает для работы системы холостого хода. В канал системы открыты переходные отверстия. Эти отверстия находятся в области кромки  слегка открытой заслонки дросселя.

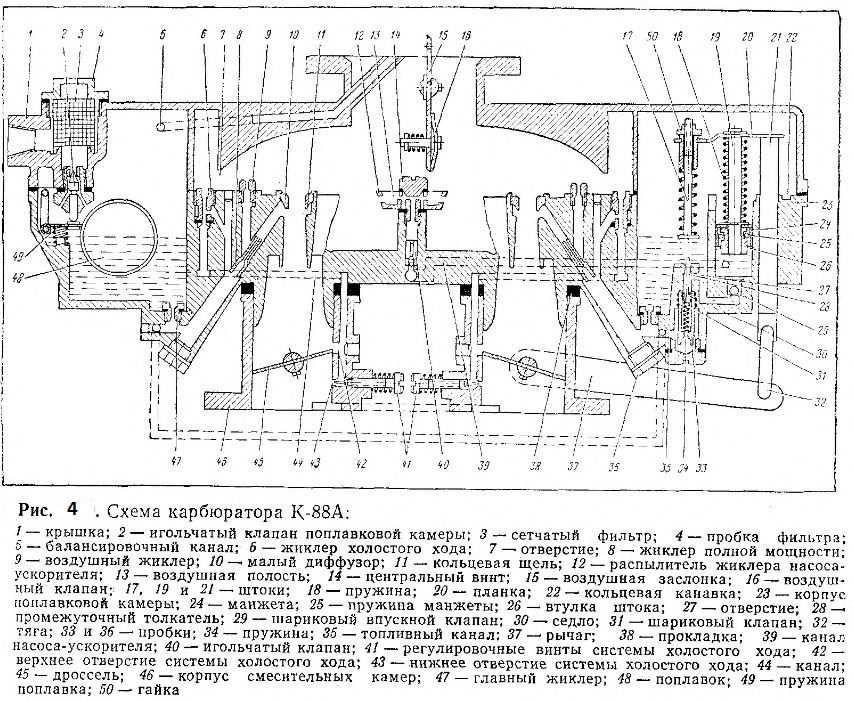

Модели К 88, ДААЗ 2108 и некоторые другие получили единственное вертикальное отверстие, похожее на щель. Одна часть находится ниже кромки заслонки дросселя и отвечает за работу на холостых оборотах. Если начать открывать дроссельную заслонку, тогда щель увеличивается, способствуя работе мотора при переходных режимах.

На холостых оборотах заслонка дросселя практически полностью перекрыта. Необходимый вакуум в карбюраторе имеется сразу за заслонкой. Такое разрежение позволяет через отверстие холостого хода получить топливо из главной дозирующей системы. Это топливо идет через топливный жиклер холостого хода и смешивается с воздухом, который попадает через воздушный жиклер холостого хода и другие каналы для его подачи. Полученная топливовоздушная рабочая смесь становится обогащенной, что и нужно мотору для работы в режиме холостых оборотов.  Доля бензина и воздуха в этой смеси представлена в рамках от 1/12 до 1/14,5.

Под переходным режимом следует понимать работу ДВС с небольшим углом открытия заслонки дросселя. При указанном режиме богатая смесь из каналов системы холостого хода оказывается в зоне кромки заслонки, проходит через единое отверстие или конструктивную группу переходных отверстий, смешивается с поступающим воздухом и обедняется в определенных пределах (1/15 или 1/16,5).

Как уже говорилось, определенные модели карбюраторов в области кромки заслонки дросселя могут иметь только одно отверстие, похожее на щель. Это отверстие расположено вертикально. Конструктивно данное решение способно обеспечить эффективную компенсацию и достаточно плавно изменять состав топливовоздушной рабочей смеси во время режима перехода. Если  учесть, что форму щели можно задать, тогда уместно говорить об отличной переходной характеристике. Когда мотор работает в других  режимах система холостого хода  производит компенсацию состава рабочей смеси, которую образует главная дозирующая система. Получается, что система холостого хода играет важную роль  в общем устройстве всего карбюраторного впрыска и обеспечивает правильную его работу.

Не редки такие случаи, когда после непрофессиональной настройки холостого хода и при этом нормально выставленных для этого режима оборотах карбюратор все равно демонстрировал низкую эффективность или даже неработоспособность.

Автономный холостой ход

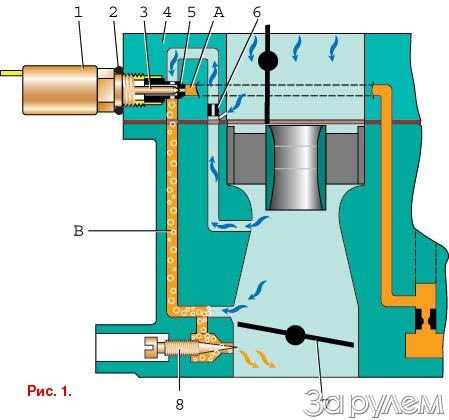

В ряде конструкций систему делают автономной, оснащая дополнительными устройствами для образования топливовоздушной рабочей смеси. Другими словами, получается своеобразный дополнительный карбюратор, работающий внутри основного карбюратора и приспособленный для эффективного функционирования в условиях низкого расхода воздуха. Примером может послужить автономная система холостого хода типа «Каскад». Такая система нужна для того, чтобы состав рабочей смеси оставался равномерным при распределении по цилиндрам силовой установки, а также для стабилизации ряда характеристик и самого процесса смесеобразования, согласованности с моментом зажигания и т.п.

Данная система конструктивно получила главный канал. Входное отверстие канала находится в области той кромки заслонки дросселя, которая опускается. Сама ложбинка канала имеет выход в область под дросселем. Такое расположение способно обеспечить возможность немедленно прекратить движение воздуха и горючего в канале в тот момент, когда осуществляется открытие заслонки дросселя. Данный канал становится основным путем для эмульсии, которая образовалась в системе режима работы на холостых оборотах.

Наилучшее качество распыла достигается благодаря смешиванию этой эмульсии с воздухом при помощи особых распылителей. Распылители способны в режиме малого расхода воздуха и эмульсии придать рабочей топливовоздушной  смеси высочайшую скорость движения, граничащую со звуковой скоростью.

Такая особенность автономных решений холостого хода позволяет обеспечить наиболее качественный распыл смеси, который невозможен при использовании в карбюраторном впрыске других систем. Продвинутые карбюраторы могут иметь систему автономного холостого хода, которая характеризуется эмульгированием от двукратного до четырехкратного.

Подобные  автономные системы могут быть устроены отлично друг от друга. Наиболее простую схему устройства демонстрирует карбюратор модели ДААЗ 2140. Данный карбюратор имеет конструкцию, при которой воздушный поток проходит через щель небольшого размера. В эту щель в верхней части дополнительно открыта еще одна щель из канала, по которому поступает эмульсия. Благодаря соотношению сечений этих щелей эмульсия и воздух получают скорости, приближенные к скорости звука.

Автономный холостой ход типа «Каскад» получил тип распылителя, который напоминает по своей форме кольцо и имеет отверстия, расположенные по кругу. Идущая из этих отверстий эмульсия встречается с воздушным потоком. Вся система автономного холостого хода данной конструкции сильно напоминает принципы работы смесительной камеры карбюратора. Распылитель в центре оснащен специальным регулировочным винтом с особым профилем. Этим винтом производится регулировка количества смеси в автономной системе.

Встречаются системы холостого хода, которые имеют в канале движения эмульсии распылители-сопла, направленные в центральную зону общего канала. Поток воздуха в такой конструкции подаётся через регулировочный винт, также оборудованный воздушным каналом.

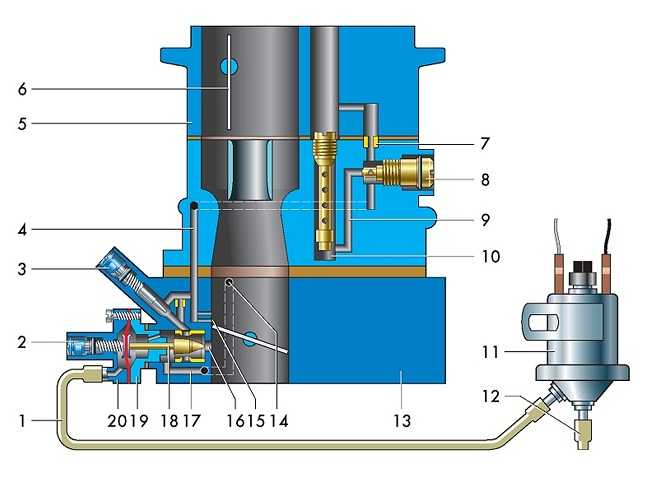

Принудительный холостой ход

В таком режиме система подключает экономайзер. Указанное устройство является клапаном,  который способен отключать подачу горючего. Дополнительным элементом становится система управления экономайзером, которая может быть электронно-пневматической или только электронной.

Когда ДВС переходит в режим принудительного холостого хода, на  исполняющий клапан подается сигнал управления. В моторах, которые получили управление посредством микропроцессора, сигнал создает данная контролирующая система. Исполняющий клапан может находиться в выходном отверстии автоматической системы холостого хода и осуществлять перекрытие канала для подачи топливовоздушной рабочей смеси.

Вторым вариантом становится конструкция клапана с иглой, которая прерывает топливоподачу через жиклер. Такая конструкция приводит к росту инерционности всей системы. Особенность заключается в небольшом отрезке времени, когда в момент выхода из принудительного режима холостых оборотов в работу включается общая система холостого хода, но горючее еще не поступает по главному каналу через жиклер.  Среди главных плюсов отмечается дешевизна и простота конструкции, а также меньшая склонность к потенциальным неисправностям в процессе активной эксплуатации.

Система с клапаном в канале является конструктивным решением в моделях ДААЗ 2104, 2105, 2107. Смена режимов происходит моментально, но ряд сложностей в процессе обслуживания и эксплуатации зачастую приводил к тому, что владельцы авто с подобным устройством системы вынуждены были деактивировать принудительный холостой ход.

Своеобразно система принудительного холостого хода реализована в модели К90. Устройство имеет такие каналы холостого хода в двух камерах, которые в конце получили солидные полости. В указанных полостях находятся тарелки электромагнитных клапанов. Когда на них происходит подача напряжения, тогда подача рабочей топливовоздушной смеси прекращается. Эти особенности позволяют карбюратору работать в штатном режиме тогда, когда экономайзер сломался.

Если  карбюраторный автомобиль имеет дополнительное оборудование, отнимающее мощность мотора (АКПП, климатическую установку, генератор повышенной мощности и т.п.) тогда в конструкции можно встретить управляемый упор заслонки дросселя. Задачей такого решения становится стабилизация  холостых оборотов во время включения дополнительных устройств и роста нагрузки на мотор. Дроссельная заслонка в таких режимах немного приподнимается.

Эконостат и экономайзер

Указанные устройства используются для того, чтобы обеспечить приток горючего в смесительную камеру и подать «богатую» топливовоздушную рабочую  смесь при высоком разрежении. Под этим понимаются пиковые нагрузки на мотор, при которых обедненная и экономичная смесь не способна обеспечить должной отдачи от силового агрегата.

Экономайзер может управляться принудительно, как пневматическим способом, так и механически. Эконостат является   устройством в виде трубки с различным сечением, в которой дополнительно могут быть эмульсионные каналы. Эти каналы выходят в верхнее пространство смесительной камеры над диффузором. Именно в этой области возникает разрежение во время пиковых нагрузок на ДВС.

Ранние модели карбюраторов, которые не имели эмульгирования,  получили экономайзер с жиклером, который открывался принудительно и работал в параллели с топливным жиклером главной системы дозирования. Карбюраторы с эмульгацией данную конструкцию не получили. Дешевые модели карбюраторов, которые всегда готовят относительно «богатую» смесь почти во всех режимах, лишены экономайзера и эконостата.

Система вентиляции картера и рециркуляции отработавших газов

Вентиляция картера позволяет двигателю переработать вредные картерные газы. Вентиляция картера имеет в основе два канала.  Один канал большего размера, другой меньшего. Первый канал является трубкой. В данной трубке находятся такие элементы, как пламегаситель и маслоотделитель. Картерные газы проходят через эти элементы и попадают в фильтр. Фильтр может быть инерционно-масляным перед масляной ванной или картонным воздушным фильтром, расположенным рядом с входом в первичную камеру карбюратора. Далее газы проходят процесс смешивания с воздухом и отправляются в цилиндры двигателя.

Холостой ход и переходной режим отличаются слабым разрежением над камерой. Для решения этой проблемы существует вторая трубка-канал для вентиляции. Данная трубка имеет меньший диаметр и соединяет большую трубку с пространством за заслонкой дросселя, где имеется подходящий для системы вакуум. Разные модели карбюраторов имеют золотник в малой трубке для того, чтобы перекрыть сообщение с большой трубкой в тот момент, когда открывается заслонка дросселя. Решение позволяет предотвратить проникновение воздуха под дроссель одновременно с его забором в смесительную камеру карбюратора.

Рециркуляция отработавших газов делает возможным заменить часть воздуха выхлопом. Это происходит на тех режимах, когда осуществляется торможение двигателем. Система позволяет понизить степень содержания токсичных веществ в выхлопе автомобиля. Встречается данная система не на всех типах моторов.

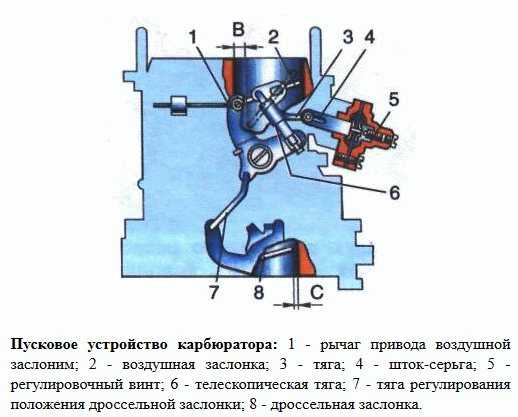

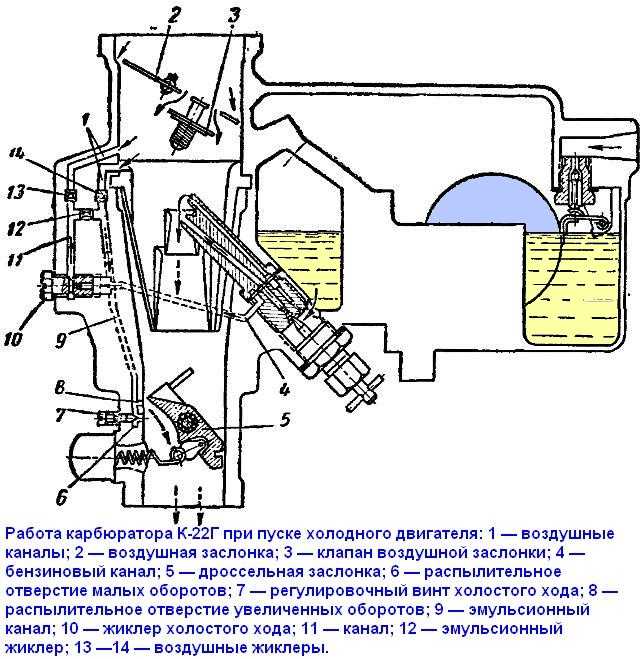

Устройство холодного пуска

Указанное пусковое устройство является заслонкой, которая имеет систему управления и располагается над смесительной камерой. Если эту заслонку закрыть, тогда разрежение в смесительной камере заметно возрастает. Результатом становится немедленное обогащение топливовоздушной смеси, что идеально для запуска холодного ДВС. Заслонка до конца не перекрывает подачу воздуха. Это обусловлено как расположением, так и тем, что конструктивно для нее сделан упор на пружину.

Еще одним вариантом становится установка клапана, который пропускает воздух в небольших количествах. Чтобы запустить  мотор и вывести его на рабочую температуру, нужно закрыть заслонку воздуха и немного открыть заслонку дросселя. Воздушная заслонка может быть оборудована полностью механическим, полуавтоматическим или автоматическим приводом.

Механический привод приводит в действие водитель из салона. Это делается  ручкой, которую называют манетка. В народе устройство получило более привычное название «подсос». Привод полуавтоматического типа получил большее распространение благодаря простоте и надежности. Водитель прикрывает заслонку самостоятельно, а открытие происходит автоматически. За открытие отвечает диафрагма, которая реагирует  на появившийся вакуум во впуске. Такая реализация не позволяет смеси стать сильно обогащенной и препятствует тому, чтобы двигатель немедленно заглох после холодного запуска.

Хотя автоматический холодный пуск на отечественных машинах не сильно распространен, этого нельзя сказать о европейских и японских авто. К недостаткам автоматического решения относят его ломучесть, малый ресурс и проблематичное использование в условиях температурных перепадов.

Такой тип привода оказался самым сложным по конструкции и больше годится для стран с умеренным климатом. Автомат устроен так, что заслонка прикрыта специальным термоэлементом. Элемент прогревался жидкостью из охлаждающей системы, а также мог греться отдельным электронагревателем. Чем сильнее грелся мотор, тем больше термоэлемент открывал заслонку и давал проход воздуху. Автоматические системы с электронагревателями термоэлемента имели привод, который оснащался температурным датчиком.

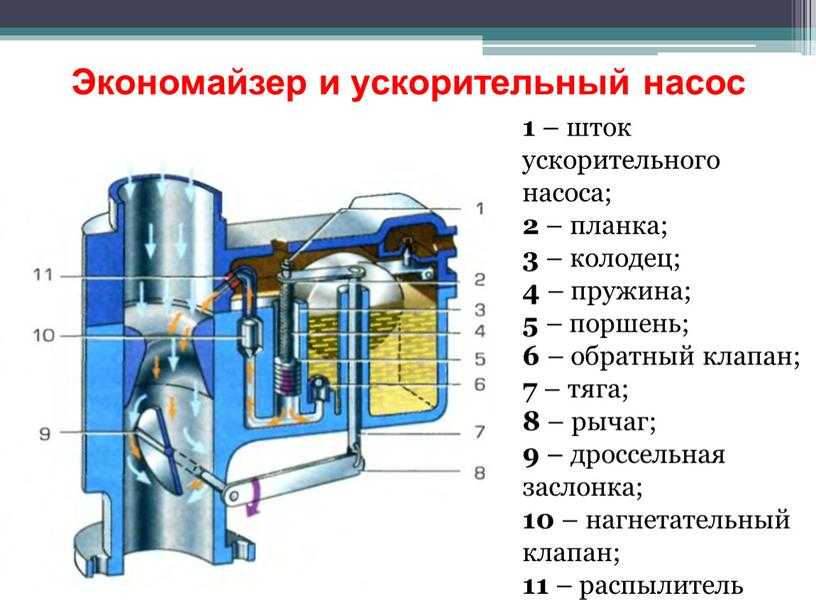

Ускорительный насос

Такое устройство обеспечивает подачу дополнительного топлива в моменты резкого дросселирования. В условиях моментального открытия заслонки возникает нарушение в процессе смесеобразования во впуске, а результатом становится подача карбюраторным впрыском в цилиндры мотора недостаточного количества горючего на начальной стадии интенсивного разгона.

Насос нейтрализует «провал» и отвечает за правильный состав рабочей смеси в подобном режиме. Ускорительный насос бывает двух видов: поршневой насос и диафрагменный. Первый тип ускорителя уступает второму по стабильности ряда параметров. Главным минусом является его неспособность влиять на впрыск и интенсивность подачи зависимо от  того угла, на который повернута дроссельная заслонка.  Модели карбюраторов с регулировкой игольного типа или с постоянным разрежением способны готовить оптимальную по составу рабочую смесь для всех режимов работы силовой установки. Данные карбюраторы не требуют установки насоса-ускорителя.

его назначение, устройство и обслуживание

Сейчас все современные бензиновые двигатели комплектуются инжекторной системой питания.  За счет того, что инжектор является более совершенным, то он практически вытеснил карбюратор на автотранспорте. Но по дорогам колесит еще большое количество автомобилей, двигатель которых оборудован карбюраторной системой.

Карбюратор — это основной узел такой системы, и главная его задача – приготовление топливовоздушной смеси в необходимой пропорции для последующей её подачи в камеры сгорания двигателя.

Всего имеется три вида карбюраторных систем, одна из которых – барботажная вовсе не используется, а две другие, включающие в конструкцию игольчато-мембранный и поплавковый карбюраторы вполне еще применимы и встретить их можно на самой разнообразной технике.

Из двух последних, на автотранспорте использовался только карбюратор поплавкового типа. Игольчато-мембранный же тип можно встретить на бензопилах, мотокосах и даже на авиатехнике.

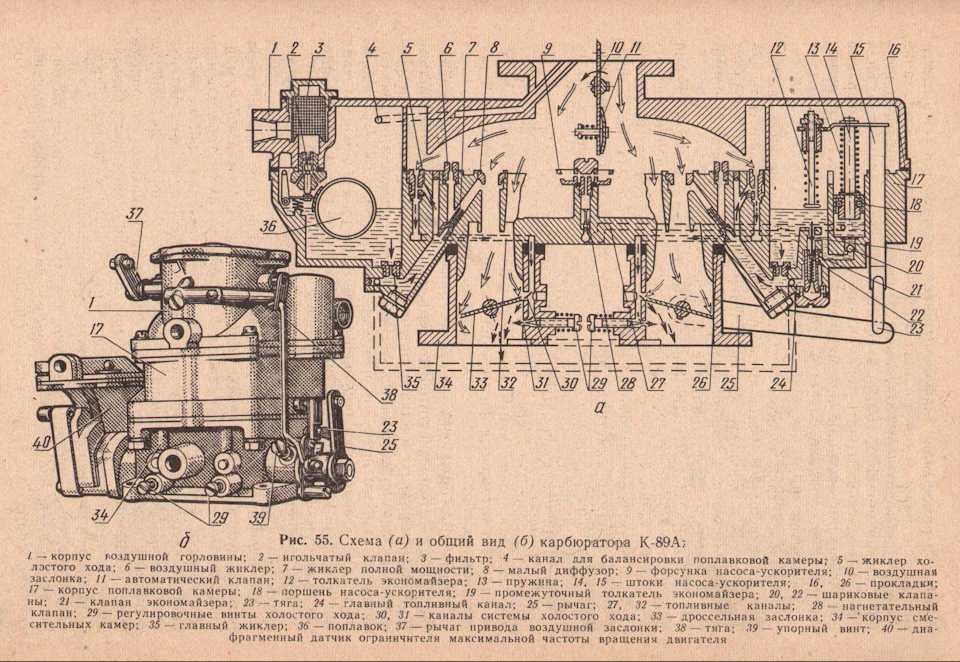

Устройство и принцип работы карбюратора

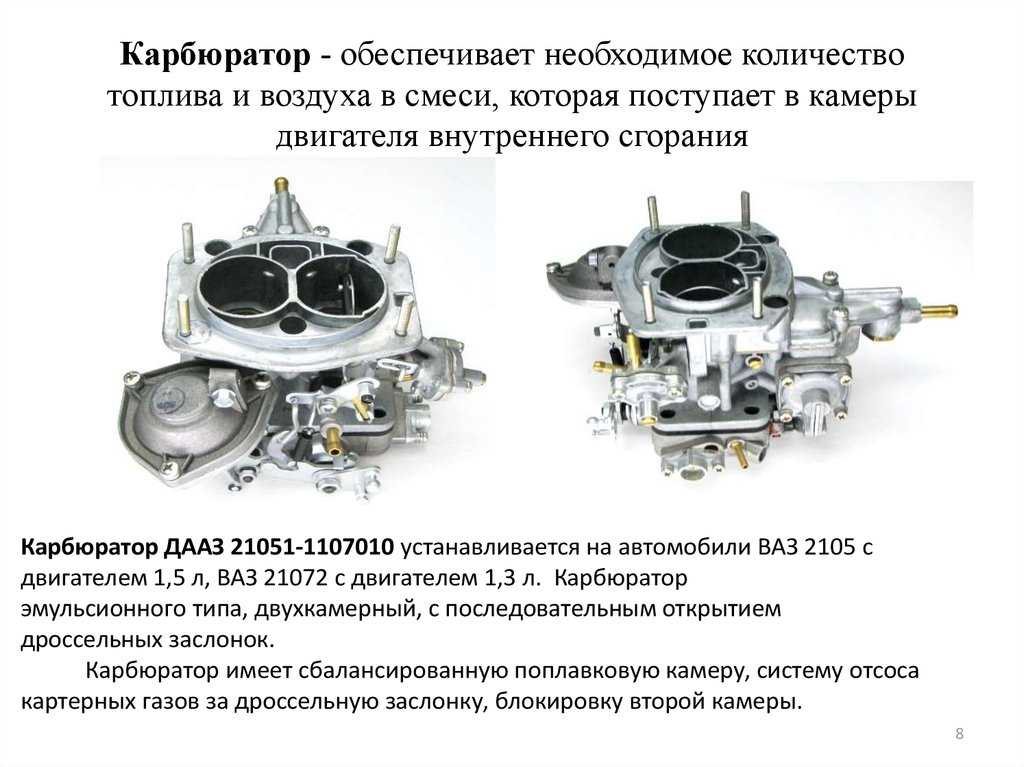

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

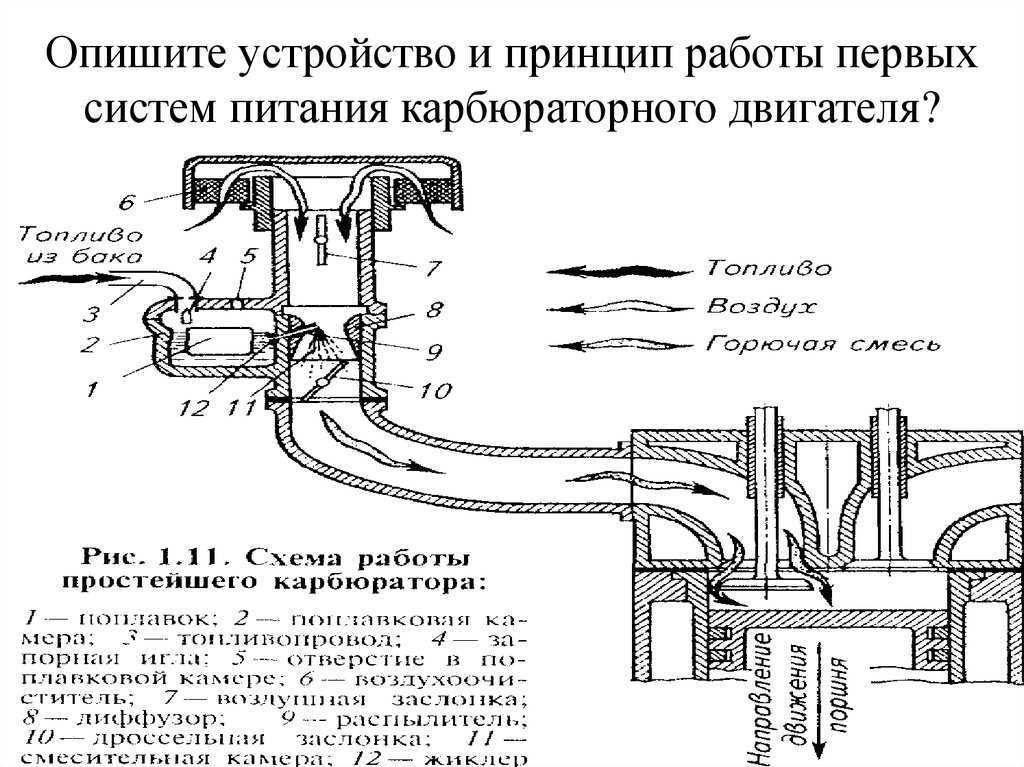

Что такое карбюратор? Простейший поплавковый карбюратор состоит из двух камер:

1. поплавковой камеры;
2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри устройства имеется поплавковая камера с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Видео: Устройство карбюратора (Специально для АВТОмладенцев)

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена топливным жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре двигателя поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Что еще входит в конструкцию?

Но это упрощенная схема карбюратора. На деле же выясняется, что карбюратор состоит из большого числа деталей и все значительно сложнее, ведь двигатель во время эксплуатации работает в разных режимах, при этом для каждого из них необходима смесь соответствующего состава.

Поэтому современный карбюратор поплавкового типа имеет сложное устройство со значительным количеством каналов, вспомогательных систем и дополнительного оборудования. Все это позволяет карбюратору обеспечивать смесеобразование на любых режимах работы.

Поэтому в конструкции карбюратора, помимо двух камер, имеется:

• система пуска;
• главная дозирующая система;
• система холостого хода;
• насос ускорительный;
• экономайзер;
• эконостат;

Каждая из этих составляющих имеет свое назначение в устройстве карбюратора и обеспечивают подачу оптимальной по количеству и качеству смеси на любых режимах функционирования силового агрегата.

1. Система пуска

Система пуска обеспечивает подачу обогащенной смеси в цилиндры двигателя во время запуска мотора. Основным элементом этой системы является воздушная заслонка. В отечественных карбюраторах она имеет ручное управление (рукоятка подсоса, выведенная в салон). В зарубежных аналогах часто встречается автоматическая система пуска, которая самостоятельно регулирует степень открытия воздушной заслонки.

При этом система пуска конструктивно сделана так, чтобы предотвратить подачу переобогащенной смеси в цилиндры сразу после пуска мотора. Для этого привод заслонки сделан так, чтобы она имела возможность самостоятельно приоткрываться, обеспечивая обеднение смеси. К тому же она связана посредством системы тяг с дроссельной заслонкой, что позволяет карбюратору во время запуска и прогрева регулировать степень открытия этих заслонок.

2. Главная дозирующая система

Главная система дозировки обеспечивает основную подачу смеси в цилиндр при всех режимах работы мотора. Единственное, она не задействуется при работе двигателя в режиме холостого хода. Основная ее задача – подача необходимого количества смеси (несколько обедненной) в цилиндры двигателя. Для того, чтобы исключить переобогащение смеси в переходных режимах эта система осуществляет компенсацию недостающего количества воздуха путем подачи из распылителя не чистого бензина, а эмульсии, в которую уже подмешана часть воздуха. Для этого на большинстве карбюраторов топливо, перед попаданием в распылитель, проходит через специально проделанные эмульсионные колодца, где и осуществляется предварительное смешивание.

3. Система ХХ

Система холостого хода обеспечивает устойчивую работу силовой установки на малых оборотах, когда дроссельная заслонка полностью закрыта. Представляет она собой систему каналов по которым подается воздух и топливо под дроссельную заслонку. То есть, смесительная камера при таком режиме не задействуется, поскольку система ХХ изготавливает необходимое количество смеси и подает во впускной коллектор в обход ее. Дополнительно эта система включает в себя еще один канал – переходной, в задачу которого входит обеспечение поддержания стабильной работы мотора во время смены режима от ХХ до средних оборотов.

Ещё кое-что полезное для Вас:

• Как проверить  датчик распредвала в автомобиле?
• Что такое инжектор: принцип работы и устройство инжекторных систем
• Что такое поршень двигателя внутреннего сгорания автомобиля?

Видео: Карбюратор ОЗОН. Диагностика и Ремонт

4. Ускорительный насос

Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дроссельной заслонки. В задачу этого насоса входит кратковременное обогащение смеси, что позволяет избежать «провала» при ускорении. Для этого имеется специальный канал, перекрытый шариковыми клапанами и оснащенный мембраной, привод которой осуществляется от дросселя. При резком нажатии на акселератор, шарики приоткрывают канал, а мембрана выдавливает порцию эмульсии в специальный распылитель, установленный перед диффузором.

Экономайзер и эконостат

Экономайзер обеспечивает максимальный выход мощности от мотора, когда это необходимо. Достигается это подачей обогащенной смеси за счет подачи дополнительной порции эмульсии в основной распылитель в обход главной системы дозировки.

Эконостат позволяет двигателю выдавать максимальную мощность при высоких оборотах. Для этого данный элемент обеспечивает подачу и бензина непосредственно из поплавковой полости и распыление его перед диффузором.

Это основные элементы и системы карбюратора. Также в его конструкции используется поплавковая камера сбалансированного типа. Чтобы бензин в ней поддерживался на заданном уровне, в камере не должно образовываться разрежение и для этого ее соединяют с атмосферой. Сбалансированная же камера подразумевает объединение ее с горловиной карбюратора, что предотвращает попадание в нее загрязняющих веществ вместе с воздухом.

Обслуживание карбюратора

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дроссельной заслонки для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

Карбюратор, Принцип Работы и Схема Устройства Системы, Какой Вид и Модель Выбрать и в Чем Отличия Характеристики

Содержание

• 1 Автомобильные карбюраторы – история развития
• 2 Устройство карбюратора (типовое описание для всех модификаций)
• 3 Как работает карбюратор?
• 4 Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?
• 5 Виды карбюраторов по производителям – какой выбрать?
• 6 Итог

Жидкое топливо в бензиновых двигателях не может обеспечить работу поршневой группы. Для создания крутящего момента на коленчатом валу необходима серия циклических микровзрывов в цилиндрах, в то время, как жидкий бензин просто горит. Когда топливо смешивается с воздухом (содержащим большое количество кислорода), создается смесь, способная образовывать вспышку, обладающую большой кинетической энергией.

Автомобильные карбюраторы – история развития

На заре двигателестроения применение газа стало невыгодным. Возникла необходимость создания устройства, которое могло с высокой степенью надежности и безопасности обеспечить формирование из бензина и воздуха качественной смеси. Принцип работы карбюратора первой серии основывался на испарении паров топлива. Камера нагревалась от внешнего источника тепла, бензиновые пары смешивались с воздухом за счет конвекции.

Характеристики такого карбюратора не позволяли развивать большую мощность, поэтому эта конструкция не прижилась в моторостроении. Для первых экземпляров автомобилей было достаточно того, что они просто ехали, в дальнейшем потребности клиентов росли, стал развиваться автоспорт. Возникла необходимость создать карбюратор, не имеющий ограничений по мощности мотора.

Следующее поколение, изобретенное немецкими инженерами Даймлером и Майбахом, работало по принципу распыления топлива. Размеры агрегата уменьшились (не было необходимости встраивать объемную испарительную камеру с емкостью для нагрева), а производительность, напротив, выросла в разы. Фактически был создан вакуумный карбюратор, конструкция которого используется в современных моделях. Главный технический прорыв – переход топлива в газообразное состояние происходил принудительно, что давало простор для экспериментов с производительностью. Разумеется, устройство карбюратора Даймлера – Майбаха было не похоже на современные конструкции высокопроизводительных вакуумных моделей со специальным ресивером и контролем за разряжением воздуха.

Однако принцип работы был таким же, как на любом современном образце.

Устройство карбюратора (типовое описание для всех модификаций)

На схеме изображено взаимное расположение основных узлов:

1. Трубка подачи бензина от топливного насоса;
2. Поплавок с игольчатым клапаном, перекрывающим топливопровод;
3. Жиклер приема топлива из поплавковой камеры;
4. Форсунка распылителя жидкого топлива;
5. Камера смесителя, в которой образовывается топливная смесь;
6. Воздушная заслонка, регулирующая объем входящего потока чистого воздуха из фильтра;
7. Диффузор, формирующий направление потока воздуха;
8. Заслонка дросселя, регулирующая подачу смеси во впускной тракт двигателя.

Как работает карбюратор?

Рассмотрим работу каждого узла.

1. Бензин под небольшим давлением (не путать с высокопроизводительными форсунками инжекторных систем) поступает в поплавковую камеру. Важно поддерживать уровень топлива в карбюраторе, не превышающий расположение жиклера. Иначе в смесительной камере не будет происходить аэрозольное распыление. Для каждой модели установлен верхний предел заполнения камеры, за которым механически «следит» поплавок с игольчатым клапаном. Такая конструкция выбрана потому, что небольшим усилием можно удерживать давление входящего топливопровода. При достижении предела – клапан запирает входное отверстие, при падении уровня – заполняет камеру бензином;
2. Недостаток конструкции (к сожалению, безальтернативной) – высокая зависимость от загрязнения. Игольчатый клапан может «зависнуть» в закрытом состоянии, и работа мотора будет остановлена;
3. Далее бензин поступает в жиклер. Диаметр этого элемента строго регламентирован, не допускаются отклонения даже в сотые доли миллиметра. В противном случае, на входе в смесительную камеру не будет происходить аэрозольное распыление, и топливовоздушная смесь не сформируется, а на жидком бензине, как уже говорилось, ДВС не работает;
4. Из диффузора выходит аэрозоль из мельчайших капелек бензина, готовая для смешивания с воздухом;
5. Камера смесителя (фактически – корпус карбюратора) предназначена для формирования газообразной смеси, состоящей из паров бензина и кислорода, содержащегося в воздухе. Бензин, равно как и воздух, попадает в камеру не под напором, а наоборот, за счет разряжения. При движении цилиндра вниз, возникает разница в давлении, своеобразный вакуум. За счет специально рассчитанной формы корпуса, потоки топлива и воздуха смешиваются равномерно, образуя качественную смесь;
6. Заслонки (дроссельная и воздушная) управляемые педалью газа, дозируют интенсивность потока воздуха и скорость всасывания топлива из жиклера. Мотор работает интенсивнее, скорость вращения коленвала меняется вместе с мощностью и крутящим моментом.

Все системы карбюратора должны работать слаженно: если один из каналов (жиклеров) будет засорен, или неверно настроить положение заслонок, формирование смеси будет нарушено. Возрастет расход бензина, потеряется мощность, силовой агрегат будет работать неустойчиво, поэтому все узлы должны быть чистыми, их размер соответствовать заводским расчетам, произведена настройка регулировочных параметров. На карбюраторе есть ряд подстроечных винтов, правильные технические характеристики устанавливаются с их помощью. На иллюстрации показан пример карбюратора «Озон».

Хорошо настроенный карбюратор «выжимает» из мотора максимум возможностей при наименьших затратах на топливо. Разные модели карбюраторов могут иметь свои способы регулировки, но общий принцип единый.

У каждого карбюратора есть инструкция по выставлению параметров. Регулировка может производиться самостоятельно, или на профильном сервисе. При смене условий эксплуатации (количество кислорода в воздухе, регулярная нагрузка на автомобиль, включение кондиционера в летний период и пр. ), следует произвести повторную настройку.

Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?

Выше по тексту были описаны принципы работы механического карбюратора. Все настройки устанавливаются с помощью винтов, и не могут быть изменены динамически, в ходе работы. Схема карбюратора постоянно совершенствуется, и в новых моделях (некоторые выпускаются по сей день) достаточно много электроники. Например, электромагнитным клапаном оснащены практически все механические модели.

На этом устройстве остановимся подробнее:

Дело в том, что при полностью отпущенной педали газа, дроссельная заслонка перекрыта, и мотор по идее должен заглохнуть. Для работы ДВС без нагрузки (просто чтобы не заводить его каждый раз после остановки), внедрена система холостого хода. С ее помощью, даже при перекрытых заслонках, в корпус поступает минимальный объем бензина и воздуха. Формируемой топливной смеси достаточно для поддержания работоспособности силового агрегата без нагрузки на коленвал.

Этот параметр требует точной регулировки: если обороты холостого хода завышены, вырастет расход бензина, а если занижены – мотор будет глохнуть при остановках. При изменении условий работы (температура, наличие климатической установки с кондиционером, дополнительное оборудование, дающее нагрузку на генератор), режим холостого хода меняется, поэтому был установлен клапан холостого хода (электрический), который управляет процессом линейно, в зависимости от нагрузки.

Никакой программы управления нет, в клапан заходит лишь провод питания. В зависимости от некоторых условий работы, положение клапана меняется.

Это далеко не все электронные системы, которые могут быть внедрены в механику процесса. Например, все регулировки заводятся на блок управления, типа ЭБУ для инжекторных моторов. Такой микрокомпьютер постоянно отслеживает параметры нагрузки на силовой агрегат, и в реальном времени может менять настройки карбюратора. Задавая себе вопрос: «какой карбюратор лучше поставить?», можно рассматривать внедрение в машину современной конструкции. В отличие от карбюраторов традиционного исполнения, электронные системы не нуждаются в периодической настройке, но имеют более высокую стоимость, и сложнее в обслуживании и ремонте. Для обеспечения электроники исходными данными, на двигатель устанавливаются различные датчики, которые следят за параметрами мотора. На основе получаемой информации, исполнительные механизмы карбюратора приводятся в действие.

Виды карбюраторов по производителям – какой выбрать?

У всех на слуху различие т.н. китайской продукции, и карбюраторов именитых брендов (в список которых входят и ДААЗ, и Солекс, и Озон…). На самом деле, это не более, чем предрассудки. Изделие, выпущенное на заводе, с соблюдением технологии, имеющее сертификат качества, будет хорошо работать вне зависимости от географии производства. Низким качеством отличаются лишь так называемые товары «no-name», собранные крестьянами из Поднебесной буквально напильником на коленке, поэтому при подборе нового карбюратора, прежде всего ориентируйтесь на известность производителя и наличие сопроводительной документации. Разумеется, и гарантийные обязательства должны быть обеспечены сервисными центрами в пределах доступности. То есть, если вы живете в Калининграде, а ближайший сервисный центр производителя в Димитровграде – есть смысл подыскать другой экземпляр.

Итог

Не следует бояться этого на первый взгляд сложного устройства. Схема работы простая и надежная, залог нормального функционирования – чистота всех внутренних элементов и правильная настройка.



Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Устройства системы карбюратора димитровградского завода

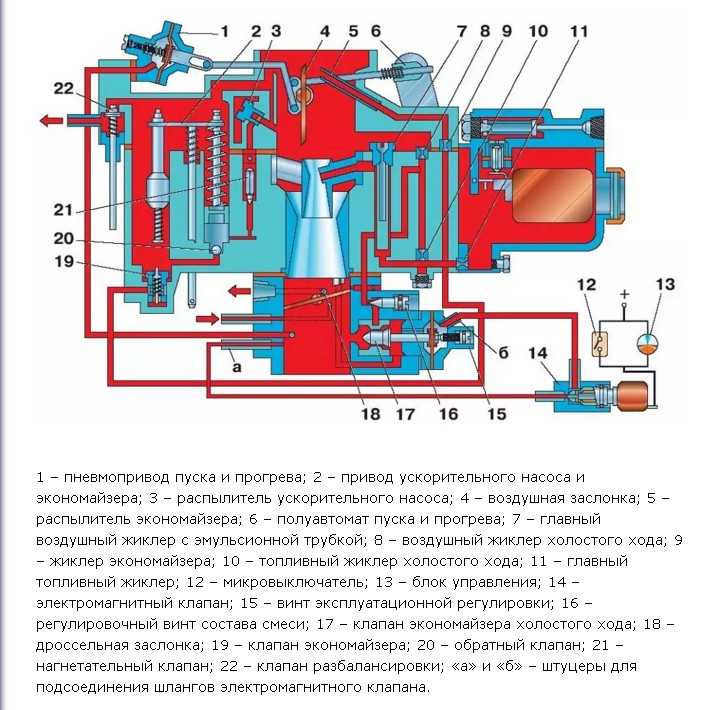

Схема и устройства карбюратора

Водителям автомобилей полезно знать, как организована система карбюратора ДААЗ, Озон или Солекс. Они состоят из нескольких составляющих, объединённых единой схемой. Каждое из устройств имеет свои отдельные характеристики.

Пускатель

Содержание

• 1 Пускатель
• 2 СХХ
• 3 Экономайзер и ЭПХХ
• 4 ГДС
• 5 Переходные системы (ПС)
• 6 УН

Пускатель — одна из главных частей карбюратора, служащая для обогащения ТВС при заводе холодного мотора. Когда уровень испарений горючего становится крайне неблагоприятным из-за отсутствия подогрева, включается в работу этот узел. Благодаря этому стремительность поступления воздуха в районе распылителя снижается, ведь вращение ДВС осуществляется пускателем.

Пусковое устройство карбюратора

Качественный состав ТВС возможен только путём испарения легкокипящих фракций горючего. Это же удаётся осуществить при введении во впускную трубку немалого количества бензина, что и достигается при использовании особого типа пускателей.

На большей части карбюраторных моделей, в том числе и димитровградского выпуска, пускателем служит заслонка, устанавливаемая на верхней части патрубка. Перед запуском мотора водитель закрывает заслонку, но не до конца. Если подача воздуха целиком останавливается, в диффузоре создаётся высокое разрежение. Горючее бесперебойно вытекает через канал ГДЗ, тем самым, обогащая ТВС.

Заслонки априори оснащаются автоклапаном, открывающимся при внезапном увеличении разрежения после запуска мотора и всасывающим воздух, тем самым, гарантируя требуемый уровень ТВС.

Примерно с таким же намерением немного сдвигают стержень заслонки эквивалентно специальному патрубку карба, что помогает открывать воздушную подачу, когда при повышении частоты вращения коленвала расход воздуха увеличивается.

Устройства	Назначение
Пускатель	Это устройство, предназначенное для обеспечения пуска холодного мотора. Корпус, мембрана со стержнем, рычаги приводов заслонок — основные его части.
СХХ	Система ХХ обеспечивает работу двигателя в холостом режиме. Оснащаетя жиклёрами, каналами, винтами для регулировок качества ТВС, поступающего непосредственно в двигатель.
ЭПХХ	Экономайзер устанавливается в современные карбюраторы для определённой цели. Именно это устройство отключает СХХ после остановки мотора, а также в ходе переходных режимов. ЭПХХ компенсирует отливно-приливные явления карбюратора. Составные части его: ЭБУ, концевой выключатель, электромагнитный клапан.
ЭПМР	Экономайзер бывает также и для мощностных режимов работы. Он служит для дополнительного обогащения горючего, пподдерживает устойчивую работу ДВС. Состоит из корпуса, жиклёра, шарикового клапана и мембраны с пружиной.
Эконостат	Это устройство призвано обогащать горючую смесь, поступающую в цилиндры ДВС, при полностью открытых заслонках. Жиклёр, трубки и топливный канал – его составные части.
ПМ	Поплавковый механизм регулирует подачу топлива в карб. Он состоит из игольчатого запорного клапана и поплавков.
Блокиратор заслонки второй камеры	Устройство обеспечивает стабильную работу ДВС при движении автомашины с холодным двигателем. Заслонка открывается только при определённой величине открытия воздушной заслонки карбюратора. Её может блокировать также рычаг, установленный на стержне заслонки второй камеры.
Дозирующие системы	Эти устройства обеспечивают функционирование карба при заводе мотора и работе, независимо от степени нагрузки. Устройства состоят из жиклёров, каналов. Отдельные части представляют диффузоры с распылителями.
Переходные системы камер	ПСК нужны для обеспечения плавного перехода с режима ХХ на нагрузочный регламент. При этом ПСК первой камеры требуется для малых и средних оборотов, а ПСК второй камеры — для высоких нагрузок.
Ускорительный насос	УН нужен для обогащения ТВС на краткий момент времени при открытии заслонки. Это происходит на различных режимах работы ДВС. Состоит УН из корпуса, клапана, каналов для горючего, распылителя, механического привода.

СХХ

При работе силовой установки на низких оборотах заслонка закрывается практически целиком. Диффузорное разряжение при этом опускается в такой мере, что поступление горючего из ГДЗ прекращается.

На ХХ для приготовления ТВС пускается в ход зона воздушного шланга под ДЗ, а горючее подаётся отдельной частью карбюратора.

Система холостого хода

Топливная жидкость поступает через жиклёры из поплавковой камеры. К нему примешивается воздух, подсасываемый через отдельный жиклёр. В итоге подаётся нормальная топливная смесь, способная питать двигатель внутреннего сгорания.

Нередко СХХ называют автономной системой, и это правильно. Её влияние на основные характеристики ДВС общеизвестно. Многие думают, что СХХ является самой упрощенной системой карбюратора, однако, на самом деле это не так. Именно с холостым ходом часто возникают проблемы и ненормальности, требующие от автомобилиста вмешаться и отрегулировать винты.

СХХ функционирует при до конца запертой заслонке первой камеры, когда ГДС выключена. Получается, что система холостого хода некий отдельный мини-карбюратор, дополняющий основной. К нему поступает топливная жидкость и воздух, создаётся необходимая ТВС, всасывающаяся во впуск. Таким образом, в режиме ХХ устройство целиком зависит от мини-карбюратора.

Регулировочные винты — обязательные элементы СХХ. Они взаимодействуют с иглой-дозатором. Например, с помощью винта качества можно настроить подачу бензина, а с помощью винта оборотов — количество вращений вала в минуту.

Среди остальных важных деталей СХХ можно выделить также байпасный канал. Без него крайне сложно регулировать ТВС, так как элемент очень чувствителен и отзывается на любую ошибку в расположении игольного клапана.

Экономайзер и ЭПХХ

Экономайзер

Рассматривая устройства системы карбюратора нельзя пропустить такой элемент, как экономайзер. Мотор автомобиля испытывает оптимальные нагрузки в момент полного открытия заслонки. Другими словами, ему нужно больше топлива, чем в процессе обычного вращения коленвала. Ему как бы нужна подмога, эффективно реализуемая экономайзером.

Заслонка (ДЗ) карбюратора соединена через специальные тяги и рычаги с клапаном. При открытии ДЗ клапан срабатывает, дополнительное количество горючего поступает через жиклёр экономайзера. Благодаря этому ТВС обогащается, обеспечивая более эффективную работу ДВС при увеличении оборотов силовой установки. Таким образом, при опускании педали акселератора, заслонка открывается, и работа экономайзера останавливается.

Помимо стандартного экономайзера, принято различать также ЭПХХ — устройство с обязательным сбережением горючей смеси. То есть, если обычный экономайзер обогащает ТВС, ЭПХХ — обеспечивает экономию.

Вообще, режим принудительного ХХ считается отдельным видом передвижения, связанным с замедлением автомобиля при спуске или езде накатом, когда педаль акселератора отпущена, а скорость включена. ЭПХХ как раз включается в это время, выполняя подачу горючего при запертой заслонке.

ЭПХХ

Его полезные свойства объясняются следующим:

• при движении автомобиля с горки, коленвал может начать вращаться на максимальных оборотах, не свойственных режиму холостого хода;
• это вызывает повышенный расход топлива, снижает эффективность торможения ДВС.

ЭПХХ призван исключать этот момент. Он включается и перекрывает подачу бензина. Получается, что этот вид клапана — а ЭПХХ и есть электромагнитный клапан — реагирует на сигнал датчика о закрытой заслонке и на повышенное количество оборотов КВШ вала.

ГДС

Главная дозирующая система карба или ГДС обеспечивает приготовление ТВС в широком диапазоне оборотов. Схема в чём-то копирует стандартный карб, но имеет регулировки состава ТВС. В основной системе дозирования по мере отворения заслонки предупреждается большое поступление бензина, и сам процесс называется компенсационным.

Переходные системы (ПС)

Переходная система получила своё название, согласно назначению. ПС используются в ряде карбюраторных устройств. Подразумевают чередование камер с целью обеспечения плавной и беспроблемной работы ДВС во время открытия заслонки.

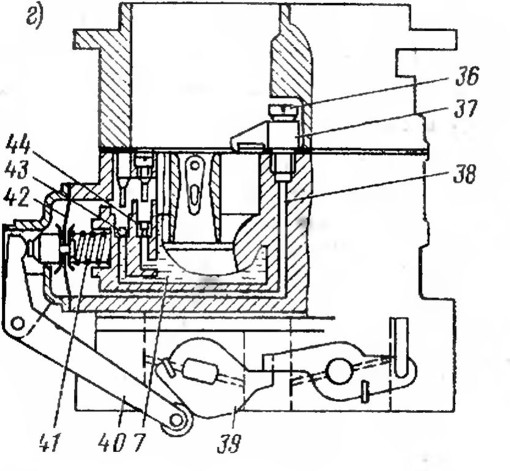

Переходные системы карбюратора

По своей конструкции ПС полностью аналогична СХХ. Однако есть и разница, заключающаяся в расположении выходного отверстия. Он находится над ДЗ второй камеры.

ПС задействуется сразу, лишь стоит выходящему отверстию перейти в зону ДЗ. По мере увеличения заслонки и вступления в работу ГДС, интенсивность подачи горючей жидкости через ПС убавляется, а на высоких оборотах может и вообще прекратиться.

УН

Ускорительный насос или УН представляет собой механическую топливоподающую карбюраторную систему, которая обеспечивает поступление бензина при закрытых ДЗ. Работа устройства не зависит от количества выходящего воздуха.

Ускорительный насос карбюратора

Другими словами, если при резком ускорении до цилиндров силового агрегата доходит не всё топливо, и ТВС обедняется, УН включается, обеспечивая нужный состав горючей смеси, с момента начала активного движения. Это помогает улучшить динамические характеристики автомобиля, сделать эффективнее разгон.

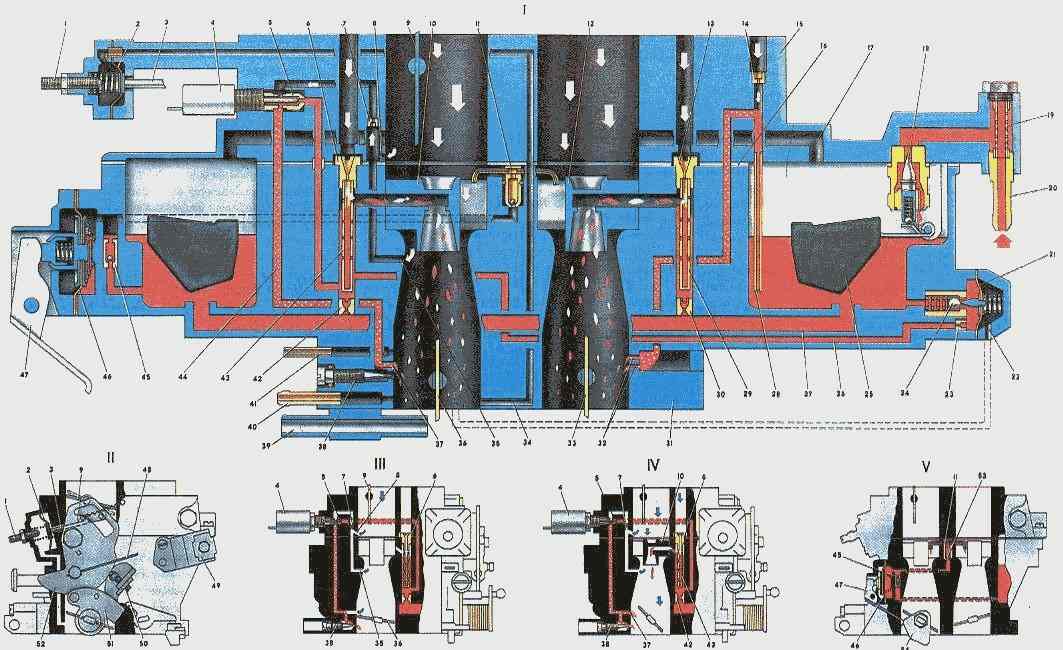

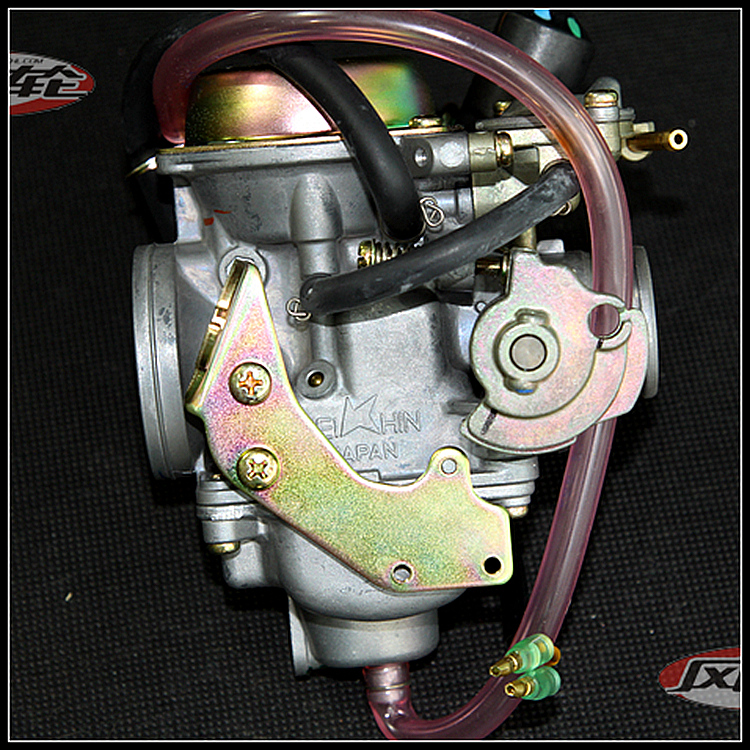

Устройство и принцип работы карбюратора

Автомобильная индустрия не стоит на месте и постоянно совершенствует и модернизирует свои системы. Одной из таковых считается, проверенная временем, система питания, которая подразделяется на два вида: инжекторная и карбюраторная. Последняя значительно устарела относительно первой, однако не изжила себя полностью.

Карбюраторная система главным образом предназначена для подготовки, а затем соединения бензина или солярки с воздухом, для получения обогащенной смеси. После этого система распределяет полученный состав по камерным отсекам двигателя внутреннего сгорания.

Есть две разновидности систем карбюратора: поплавковая и игольчато-мембранная. Существует еще барботажная, но она больше не применяется. Отметим, что в автомеханике используется исключительно поплавковый тип, а вот игольчатый встречается, например, в бензопилах или мотокосах, но активнее всего этот принцип применяется авиапромышленности.

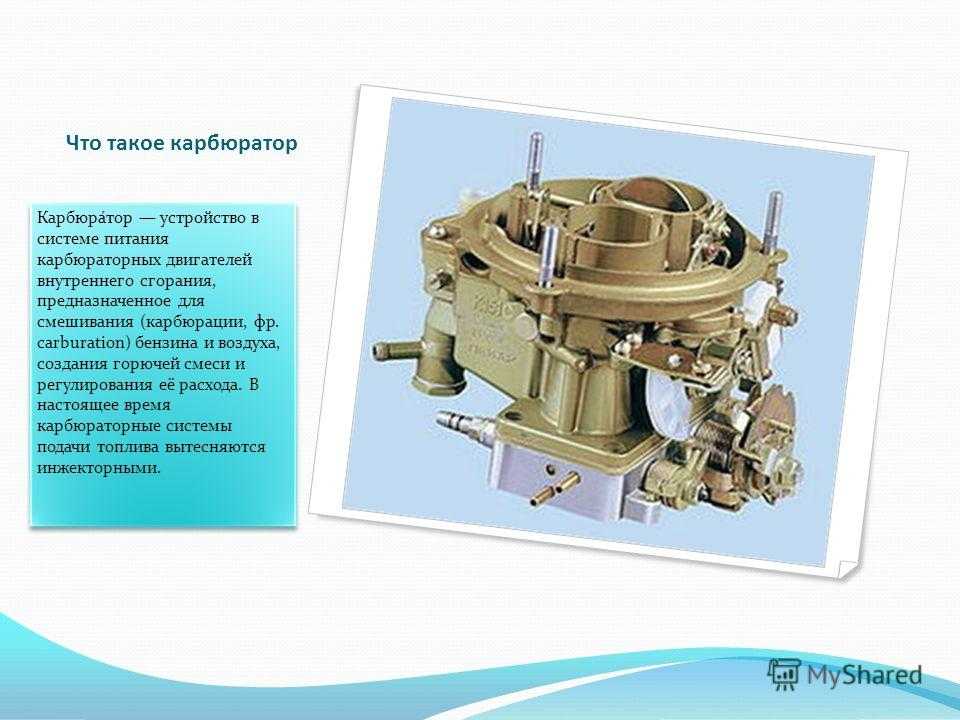

Термин «карбюратор» прекрасно символизирует основное предназначение данного механизма. Оно произошло от слова «carburation», что в переводе с французского означает «смешивать». Именно он стал первым механизмом, созданным для получения топливновоздушной смеси.

Действительно внутри карбюратора запускается процесс соединения кислорода и содержащихся в нем примесей, как правило, это азот и иные газы, плюс бензин или дизельное топливо.

Пропорции соотношения веществ, для оптимальной работы, составляют примерно пятнадцать к одному. Чтобы запустить двигатель внутреннего сгорания нужно больше горючего топлива, примерный расчет десять к одному.

Данные показатели формальны, и при разных обстоятельствах и переменных формула может меняться. Также много зависит от качества самого топлива. По этой причине механизм современного карбюратора сложен и многофункционален.

Чтобы лучше разобраться в строении карбюратора поплавковой модификации , нужно разобрать его основные детали, после чего станет проще разобраться как они между собой взаимодействуют. За всю историю развития машиностроения было разработано много конструктивных решений, они все незначительно отличались друг от друга, но функционально выполняли одинаковые задачи и принцип работы у всех одинаковый.

Содержание статьи

Из чего состоит стандартный карбюратор

Из чего состоит стандартный карбюратор: 1 — топливопровод; 2 — игольчатый клапан; 3 — отверстие в крышке поплавковой камеры; 4 — распылитель; 5 — воздушная заслонка; 6 — диффузор; 7 — дроссельная заслонка; 8 — смесительная камера; 9 — топливный жиклер; 10 — поплавок; 11 — поплавковая камера.

Современный механизм состоит из четырех основных элементов:

1. Сама камера с поплавком;
2. Жиклер;
3. Распылитель;
4. Диффузор;
5. Дроссельная заслонка.

Поплавковая камера

Полость камеры разделена на два отсека. Первый отсек контролирует наличие и поступление топлива в пределах узла. С её помощью происходит бесперебойное и непрерывное снабжение мотора топливом, независимо от условий. Незамысловатый механизм предусматривает, что внутри камеры находится поплавок, который цепляется за игольчатый клапан, расположенный у начала отверстия канала. Этот процесс обеспечивает подачу бензина из топливного бака.

Поплавковая камера: 1 – поплавок; 2 — ограничитель хода поплавка; 3-регулировка уровня топлива; 4 – уровень топлива в поплавковой камере.

По мере испарения топлива и снижения его уровня, поплавок погружается ниже, а клапан расширяется, за счет чего происходит очередное впрыскивание топлива внутрь полости. Если случается обратный процесс, то поплавок наоборот поднимается, а клапан сужается.

Второй камерный отсек служит для замешивания горючего и воздуха.

Диффузор

Когда бензин и воздушный поток соединяются воедино, то попадают в диффузор. Так как отверстие его очень маленькое, при попадании в него скорость циркуляции смеси увеличивается.

Диффузор карбюратора

Распылитель

Служит соединительным мостиком между камерными отсеками. Распылитель соприкасается с жиклером и диффузором.

Жиклер

Специальный вставочный механизм, с отверстием посередине. Оно сквозное и имеет определенный диаметр. Именно жиклер отвечает за подачу необходимого количества топлива.

Жиклеры

Итак, представим себе процесс. Сначала запускается двигатель, после чего поршень цилиндра начинает давить вниз, создавая разряжение. Из-за этого эффекта происходит усиленное засасывание воздуха при помощи заборника с фильтром, который установлен на карбюраторе.

Дроссельная и воздушная заслонки

Воздушная заслонка помогает следить за уровнем обогащенности горючего. При закрытии прохода случается излишнее обогащение (повышенное содержание смеси), которое влечет остановку работы мотора. Дроссельная заслонка установлена позади диффузора, поэтому перекрывая канал она регулирует скорость движения топливновоздушной массы.

Дроссельная заслонка

Когда водитель нажимает на акселератор, он таким образом воздействует на дроссель.

Так выглядит упрощенный вариант карбюраторной схемы. Но на самом деле он состоит из множества элементов и сложных механизмов, потому что эксплуатация двигателя происходит в разных условиях климата и рельефа, в зависимости от этого требуется различный состав топлива.

Именно по этой причине у современной поплавковой системы такое многоступенчатое устройство с вспомогательным оборудованием и дополнительными системами. Учитывая эти факторы карбюратор способен приготовить смесь для каждого случая.

Какие еще системные элементы дополняют конструкцию карбюратора?

1. Пусковой механизм;
2. Дозирующий механизм;
3. Система холостого хода;
4. Ускорительный насос;
5. Экономайзер;
6. Эконостат.

Всякий элемент выполняет свою роль для поддержания нормального рабочего состояния агрегата.

Пусковая система карбюратора

Данная система осуществляет впрыск обогащенного горючего в двигательные элементы (цилиндры). Это происходит в момент запуска. Тут ключевую роль играет воздушная заслонка. В консрукциях российского производства, она управляется вручную при помощи рукоятки подсоса, которая выведена внутрь салона. В иностранных моделях используется система автоматизированного запуска, которая независимо контролирует раскрытие воздушной заслонки.

Пусковое устройство карбюратора: 1 — рычаг привода воздушной заслоним; 2 — воздушная заслонка; 3 — тяга; 4 — шток-серьга; 5 -регулировочный винт; 6 — телескопическая тяга; 7 — тяга регулирования положения дроссельной заслонки; 8 — дроссельная заслонка.

Кроме того, система конструкции предусматривает предотвращение поступления переобогащенного питания внутрь цилиндров сразу после запуска. Специально привод сконструирован таким образом, что может выполнять открытие створки чтобы произошло обеднение смеси. Также она связана тягой с дросселем. Это дает возможность при запуске и во время прогрева регулировать уровень раскрытия створок.

Дозирующая система карбюратора

Первостепенная задача этого механизма – обеспечивать нужную дозировку при подаче топливной смеси, независимо от режима работы двигателя в целом. Есть только один режим, при котором дозирующая система отключается. Речь о холостом ходу. При подаче нужной величины топлива, хоть и обедненной в оба цилиндра.

Дозирующая система карбюратора: 1 — воздушный жиклер; 2 — распылитель; 3 — диффузор; 4 — топливный жиклер; 5 — дроссельная заслонка.

Для исключения возможности поступления обогащенной смеси на переходных этапах происходит восполнение недостающей величины воздуха при помощи вливания из распылителя не чистого горючего, а специальной эмульсии, в которой уже содержится необходимое количество кислорода. В большинстве карбюраторных систем, горючее перед тем как попасть в распылитель, проходит через сеть специальных эмульсионных колодцев, которые подмешивают воздух.

Холостой ход

Эта система призвана сделать работу по силовой установке на минимальных оборотах, в момент, когда дроссельная заслонка находится в закрытом состоянии.

Это система канальцев, сквозь которые проходит поток воздуха и вместе с топливом заливается под дроссельную заслонку. В этом случае, смесительная камера не используется, поскольку режим холостого хода производит достаточное количество смеси и наполняет впускной коллектор минуя её. Также эта система имеет дополнительный элемент в виде переходного канала, который должен поддерживать бесперебойную работу во время переключения режимов от холостого хода на средние передачи.

Данная система выполняет функцию по снабжению мотора горючим в тот момент, пока дозирующая система не активна. Именно по этой причине возможна силовая работа установки при пониженных оборотах. При помощи винтов регулировки происходит коррекция пропорциональных составляющих топлива и кислорода на холостых оборотах. В новых моделях автомобилей, чьи производители озабочены экологическим состоянием региона, и следят за уровнем загрязненности выхлопных газов снабжают систему опломбированным винтом регулировки. Не является правдивым утверждение, что подобное изменение смесительного состава вызывает изменение выхлопов при всех возможных вариациях.

Ускорительный насос

Ускорительный насос реализует возможность впрыска нужного количества и состава смеси во время резкого ускорения, когда основная система дозирования не справляется, так как должна обеспечивать функциональную подачу только при медленном раскрытии дроссельной заслонки. Целью насоса является быстрое и своевременное обогащение состава, а это способствует предотвращению «провала» во время ускорения.

Специально для этого сделан канал, со множеством шариковых клапанов, которые снабжены цельной мембраной. Соединительная подводка к клапану идет напрямую от дросселя. Когда происходит спонтанное воздействие на акселератор, шарики расширяются и позволяют клапанному отверстию раскрыться, а мембрана осуществляет выдавливание нужного количества эмульсионной смеси в распылитель, который расположен впереди диффузора.

Экономайзер и эконостат

Экономайзер

Экономайзер регулирует производительность мотора, когда это становится жизненнонеобходимым для поддержания работы. Это достигается при помощи подачи обогащенной смеси и дополнительной подаче порции эмульсии напрямую в основание распылителя, но в обход главной дозирующей системы.

Эконостат даёт ДВС возможность по итогу достигать максимальной мощности при работе на повышенных оборотах. Именно для этих целей предназначен данный элемент, обеспечивающий впрыскивание горючего напрямую из поплавковой шахты и мгновенное его распределение перед диффузором.

Это основные и главные детали в системе поплавковых карбюраторов. Кроме вышеперечисленного надо отметить, что в конструкции используется также камера сбалансированного типа. Это нужно для поддержания бензина на нужной отметке, а в камере отсутствует разряжение, для чего она соединена с атмосферой. В случае со сбалансированной камерой происходит стыковка с горловиной карбюратора, за счет чего невозможно попадание инородных веществ при заборе воздуха.

Несмотря на хитрую схему конструкции регулировок карбюратора немного, и все они относятся только к системе холостого хода. Чтобы оптимизировать и стабилизировать её работу в этом режиме, предусмотрены специальные винты: воздушный для количества и топливный для качества (игольчаты). Сквозь имеющееся отверстие поступает горючее.

Игольчатый винт находится внутри канала и передает эмульсию в задроссельный отсек. Чтобы скорректировать количество эмульсии, меняют сечение самого канала при помощи вкручивания или выкручивания, в зависимости от конкретной ситуации.

Слабая сторона карбюратора в том, что его конструкция предусматривает множество жиклеров и каналов, у которых небольшие насечки. По этой причине при использовании механизма по назначению в него попадают различные загрязнения. Они засасываются внутрь вместе с топливом, но не сгорают вместе с ней, а образуют осадок на стенках каналов и жиклеров, тем самым закупоривая их.

Поэтому нужно систематически производить чистку узла. Данная процедура может проводится профессионалами, но можно сделать её самостоятельно, но для этого понадобиться полная разборка узла. После чего необходимо качественное его промыть, просушить либо продуть каналы.

В последние годы индустрия бытовой химии шагнула вперед и появилось множество чистящих составов. Это химические составы, способные при взаимодействии с материей вызывают расщепление различных отложений и смол в каналах. В результате химической реакции вещество попадает в цилиндр, где смешивается с топливом и сгорает. Надо предупредить, что подобный способ очистки подходит исключительно в случае несерьезных засоров. В противном ситуации удалять их придется собственноручно.

Топливные системы Лектрон | Мотоциклетные карбюраторы, детали и комплекты

Поднимитесь на уровень с карбюратором Lectron

Lectron Fuel Systems производит ведущие в отрасли карбюраторные топливные системы, построенные на принципах производительности и простоты, чтобы вы могли тратить больше времени на езду и меньше времени на настройку.

Имея более чем 48-летний опыт работы, компания Lectron продолжает доминировать в отрасли в области инноваций и дизайна, постоянно производя карбюраторы, которые превосходят конкурентов.

Найдите свой углевод

Испытайте идеальное сочетание производительности и простоты

Мы понимаем важность сильной, стабильной силы и считаем, что это не должно происходить за счет вашего времени. В Lectron нас вдохновляет наш первоначальный подход к созданию лучшего карбюратора на принципах производительности и простоты.

Вот как получить максимальную отдачу от вашего опыта с Lectron:

• Начните с нашего инструмента поиска карбюратора

  С помощью инструмента поиска на нашем веб-сайте выберите год выпуска, марку и модель вашего велосипеда.

• Получить руководство по установке и настройке

  Если в какой-то момент у вас возникнут проблемы с настройкой карбюратора, запланируйте 5- или 15-минутный звонок в службу технической поддержки, и наша команда проведет вас через весь процесс.

• Почувствуйте разницу с Lectron ГАРАНТИРОВАННО

  Мы настолько уверены, что вам понравится ваш углевод, что предлагаем 30-дневную гарантию качества (действительно только для Billetron 38).

Магазин рекомендуемых товаров

Показывать

9 15 30

на страницу

Отзывы покупателей

Получил этот карбюратор для своего 98 KX 250. ВАУ!!! Какая разница. Мой велосипед никогда не ездил так хорошо!! Он никогда не простаивал с тех пор, как я им владел. Теперь получается!! Я просто устал возиться с карбюратором и менять свечи зажигания, поэтому просто нажал на курок Lectron. Прямо из коробки я заметил огромное увеличение производительности во всем диапазоне мощности и заметил увеличение расхода топлива при первой поездке! Определенно стоит своих денег, если вы хотите, чтобы ваш велосипед работал безупречно. Спасибо, Лектрон 9.0005

У меня были проблемы с настройкой карбюратора RM250. Я скептически относился к тому, насколько хорошо они работают в коробке. Это блестящая, плавная и четкая мощность. Я вполне доволен покупкой, стоящей каждой копейки.

У меня есть CR250R 1980 года выпуска, на котором установлены все современные версии Lectron. Сначала HV, который был действительно хорош, но немного не хватало дна. Я заменил его карбюратором серии H и был очень впечатлен. Мой друг заказал новый Billeteon, но травма вынудила его продать его еще до того, как он поставил его на велосипед. Я купил карбюратор и установил его на CR250R, и мне стало интересно, замечу ли я вообще разницу. Вау, ты чувствуешь разницу. Billetron значительно мощнее сразу после простоя. Я не могу объяснить, насколько лучше он подключается, чем серия H, которая была на нем. Сейчас он даже немного насыщенный, и он все еще звучит намного лучше, чем H, который был точно настроен. Это не ажиотаж, Billetron действительно значительно лучше, чем серия H, и я не могу представить, чтобы какой-либо карбюратор был лучше. Я в восторге. Lectron действительно сделал большой шаг вперед с Billetron.

Я получил свой новый Billetron 38 две недели назад. Он был настроен идеально прямо из коробки. Я ездил при температуре от 20 F до 60 F, и позвольте мне сказать, что Billetron работал безупречно. Огромное улучшение крутящего момента на нижнем конце, и когда он попадает в трубу, эта штука просто рвется. Мне нравится, как я могу просто тащить байк на передаче без газа, не глохнув. Это однозначно лучшая покупка на вторичном рынке, которую я когда-либо делал в своей жизни. Все, что осталось сказать, это спасибо, Lectron.

Я купил этот карбюратор для своего 2018 yz250x. У меня 15-летний опыт вождения. У меня было 5 250 двухтактных двигателей. … я живу в Пенсильвании, поэтому некоторые дни теплые, на следующий день холодно, и вы должны впрыскивать углеводы в соответствии с температурой. Я заказал Lectron, чтобы дать еще один шанс, прежде чем купить еще один четырехтактный efi. Я заказал его и получил его сегодня … потребовалось, может быть, 15 минут, чтобы надеть велосипед, и я снял обычное видео, когда вы впервые заполняете топливный бак:)) я пошел, чтобы завести мотоцикл, сначала не завелся дроссель пинать. На холостом ходу он отлично раскручивался и звучал четче, чем когда-либо. Я занимаюсь мотокроссом, но вырос в лесу, я очень много езжу на велосипедах, поэтому мне нравится сильно тянуть велосипеды. Я взял байк на прогулку, супер четкий на низах, и я нажал на газ, и он никогда не работал так хорошо, он тянул очень сильно, и я владел байком 4 года. углеводы на нем. Я знаю какой-то обзор старой серии, в котором говорится, что у нее не было особого щелчка на низах, и я могу сказать вам, что они исправили это на 100 процентов! Это были лучшие деньги, которые я когда-либо тратил на свой мотоцикл для бездорожья, и я так уверенно могу сказать это всего за несколько минут езды. Если у вас есть двухтактный двигатель, сэкономьте и купите один, это избавит вас от раздражения, и вы будете больше беспокоиться о езде, чем о том, чтобы не наклоняться в холодную погоду, как я всегда делал. Мой грядущий yz250 2022 года получит Lectron. Спасибо, LECTRON, вы, ребята, изменили мир двухтактных двигателей

Включает в себя: Lectron Billetron 38

Billetron, изготовленный из заготовок, выводит простоту и производительность на новый уровень.

Повышение производительности
• • Значительно больше нижнего предела
• • Значительно улучшен приемистость
• • Быстрая активация реактивной струи
• • Новая конструкция ползуна и отверстия улучшает скорость воздуха и постоянство холостого хода
• • Более точная регулировка холостого хода (более мелкая резьба на винте)

Мы стоим за Billetron. Если вам это не нравится, отправьте его нам в течение 30 дней для полного возмещения стоимости продукта!

Найдите свой углевод

Ищете ресурсы и поддержку?

Racing Calculators — Гоночные карбюраторы Pro Systems

Перейти к содержимому

Racing CalculatorsAdmin2018-07-17T14:29:58-04:00

Calculate MPH for RPM Tire diameter Gear Ratio This calculation is for a final drive ratio of 1:1 1000 rpm mph 4500 rpm mph 1500 rpm mph 5000 rpm mph 2000 rpm mph 5500 rpm mph 2500 rpm mph 6000 rpm mph 3000 rpm mph 6500 rpm mph 3500 об / мин миль в час 7000 об / мин. 0005      Этот документ работает только в браузерах с поддержкой JavaScript. 99999.7 1/8-mile ET 1/4-mile ET 1/8-mile ET 1/4 мили ET 1/8 мили ET 1/4-mile ET 1/8-mile ET 1/4-mile ET 5 7. 80 6.8 10.61 8.55 13.34 10.3 16.07 5.05 7.88 6.85 10.69 8. 6 13.42 10.35 16.15 5.1 7.96 6.9 10.76 8.65 13.49 10.4 16.22 5. 15 8.03 6.95 10.84 8.7 13.57 10.45 16.30 5.2 8.11 7 10.92 8. 75 13.65 10.5 16.38 5.25 8.19 7.05 11.00 8.8 13.73 10.55 16.46 5. 3 8.27 7.1 11.08 8.85 13.81 10.6 16.54 5.35 8.35 7.15 11.15 8. 9 13.88 10.65 16.61 5.4 8.42 7.2 11.23 8.95 13.96 10.7 16,69 5,45 8. 50 7,25 11,31 14,04 230 14.04 23099118 9018 14.04 230 14. 04 230 14.04 0 14.04 9 .0102 16.77 5.5 8.58 7.3 11.39 9. 05 14.12 10.8 16.85 5.55 8.66 7.35 11.47 9.1 14.20 10.85 16.93 5. 6 8.74 7.4 11.54 9.15 14.27 10.9 17.00 5.65 8.81 7.45 11.62 9. 2 14.35 10.95 17.08 5.7 8.89 7.5 11.70 9.25 14.43 11 17.16 5. 75 8.97 7.55 11.78 9.3 14.51 11.05 17.24 5.8 9.05 7.6 11.86 9. 35 14.59 11.1 17.32 5.85 9.13 7.65 11.93 9.4 14.66 11.15 17.39 5. 9 9.20 7.7 12.01 9.45 14.74 11.2 17.47 5.95 9.28 7.75 12.09 9. 5 14,82 11,25 17,55 6 9,36 7,8 12.17 18 12.17 18 .0218 14.90 11. 3 17.63 6.05 9.44 7.85 12.25 9.6 14.98 11.35 17.71 6.1 9.52 7. 9 12.32 9.65 15.05 11.4 17.78 6.15 9.59 7.95 12.40 9.7 15.13 11. 45 17.86 6.2 9.67 8 12.48 9.75 15.21 11.5 17.94 6.25 9.75 8. 05 12.56 9.8 15.29 11.55 18.02 6.3 9.83 8.1 12.64 9.85 15.37 11. 6 18.10 6.35 9.91 8.15 12.71 9.9 15.44 11.65 18.17 6.4 9.98 8. 2 12.79 9.95 15.52 11.7 18.25 6.45 10.06 8.25 12.87 10 15.60 11. 75 18.33 6.5 10.14 8.3 12.95 10.05 15.68 11.8 18.41 6.55 10.22 8. 35 13.03 10.1 15.76 11.85 18.49 6.6 10.30 8.4 13.10 10.15 15.83 11. 9 18.56 6.65 10,37 8.45 13,18 10,2 15,91 11,95 18,64 .0102 10.45 8. 5 13.26 10.25 15.99 12 18.72 6.75 10.53 Page load link Carburetor Системы и операции массив(2) { [0]=> строка (13) «ejl_attribute» [1]=> строка (9) «атрибут» } Карбюраторные системы и операции Товары Карбюраторы Системы управления подачей топлива Прецизионные механические детали Жгуты проводов Аксессуары Поддерживать Запчасти и сервис Карбюратор смотровой Комплект для проверки карбюратора Поиск цен Техническая поддержка Разборка и обслуживание роторных (RB) карбюраторов Разборка и обслуживание (типы C1U, C1Q/M, C2, C3, Карбюраторные системы и операции Техническая поддержка Сервисные советы Таблицы поиска и устранения неисправностей Обслуживание карбюраторов системы Simple Start® Где купить продукцию ЗАМА США Международный Часто задаваемые вопросы О нас Группа История Места Шэньчжэнь, Китай Гонконг, Китай США Япония Филиппины Хуэйчжоу, Китай Устойчивое развитие Новости Карьера Карьера в ZAMA Жизнь в ZAMA Открытые позиции Поставщики ЗАМА Закупки Стать поставщиком ZAMA Ищем Документы для скачивания Свяжитесь с нами Продукция Поддержка О нас Новости Карьера Поставщики Свяжитесь с нами Карбюраторные системы и операции Скачать PDF Техническая поддержка Разборка и обслуживание роторных (RB) карбюраторов Разборка и обслуживание (типы C1U, C1Q/M, C2, C3, C3A/M) Карбюраторные системы и операции Техническая поддержка Советы по обслуживанию купить запчасти ZAMA — USA Где купить запчасти ZAMA — International Техническое введение в авиационный карбюратор Карбюратор является частью системы впуска двигателя и отвечает за сбор и смешивание воздуха и топлива. Затем эта смесь направляется в каждый цилиндр, где она воспламеняется как часть цикла четырехтактного двигателя. Карбюратор по-прежнему является наиболее часто используемым устройством в легких самолетах для распыления и смешивания топлива и воздуха, необходимых для сгорания. Альтернативой является система впрыска топлива. В двигателях с впрыском топлива используется насос и система распределения топлива для впрыска топлива непосредственно в систему впуска через набор топливных форсунок. Впрыск топлива в значительной степени заменил карбюрацию в автомобильной промышленности, но не в двигателях легких поршневых самолетов. Содержимое Карбюратор Карбюратор (или карбюратор) представляет собой механическое устройство, использующее принцип трубки Вентури для распыления жидкого топлива и смешивания его с воздухом в правильном соотношении для оптимального сгорания. Эта смесь затем направляется во впускной коллектор двигателя, где она сгорает. Физика трубки Вентури Трубка Вентури — это простое устройство, в котором используются два физических принципа: сохранение массы и уравнение Бернулли для определения взаимосвязи между скоростью, давлением, и области через сужающуюся и расширяющуюся трубку, по которой проходит воздух. Рисунок 1: Вентури — устройство управления потоком Закон сохранения массы утверждает, что масса не может быть создана или уничтожена, а это означает, что масса в замкнутой системе должна оставаться постоянной. Это можно записать между любыми двумя точками трубки Вентури следующим образом: $$ \rho_{1}A_{1}V_{1} = \rho_{2}A_{2}V_{2} $$ Предполагая, что воздух несжимаем (это допустимо при скоростях ниже 0,3 Маха), плотность воздуха остается постоянной через трубку Вентури, и поэтому член плотности можно исключить из обеих частей уравнения. $$ A_{1}V_{1} = A_{2}V_{2} $$ Таким образом, скорость в горловине трубки Вентури является функцией отношения площадей. Поскольку \( A_{1} > A_{2} \), это означает, что скорость в горловине трубки Вентури больше, чем на входе. $$ V_{2} = \frac{A_{1}}{A_{2}} $$ Уравнение Бернулли справедливо для несжимаемого потока между любыми двумя точками вдоль трубки Вентури и позволяет нам связать давление разница между входом и горловиной в результирующую разницу скоростей. Уравнение непрерывности показывает нам, что \(V_{2} > V_{1} \), и теперь мы можем изменить уравнение Бернулли и показать, что давление в горловине падает по мере увеличения скорости в горловине. Рис. 2: Давление снижается, а скорость увеличивается в горловине Вентури Выводы, которые можно сделать из анализа Вентури: Скорость в горловине увеличивается по сравнению с входным отверстием. Давление на горловине уменьшается по сравнению с входом. Карбюратор использует это увеличение скорости и соответствующий перепад давления в горловине Вентури для всасывания топлива в воздушный поток, где оно смешивается с всасываемым воздухом. Устройство карбюратора и работа Наиболее распространенным типом карбюратора, используемым в легких самолетах, является поплавковый карбюратор , названный в честь поплавка, используемого в топливной камере для регулирования уровня топлива. Схема типичного поплавкового карбюратора показана ниже. Рисунок 3: Схема поплавкового карбюратора Поплавковая камера Карбюратор разделен на две отдельные части: топливная камера и камера Вентури . Топливо поступает в топливную камеру через топливную систему, где поплавок регулирует уровень в камере. Этот поплавок работает так же, как поплавок в обычном бачке унитаза. Плавучая часть поплавка всегда будет плавать на поверхности жидкого топлива. Поплавок соединен с рычажной системой, которая заканчивается игольчатым клапаном. Когда уровень топлива в поплавковой камере поднимается или падает, поплавок перемещается вместе с уровнем топлива, открывая или закрывая клапан. Это регулирует общее количество топлива, находящегося в камере, и поддерживает почти постоянный уровень топлива во время работы двигателя. Поплавок предназначен для поддержания уровня топлива в камере ниже уровня топливораздаточной форсунки. Уровень топлива должен оставаться ниже форсунки, чтобы топливо не вытекало из карбюратора, когда двигатель не работает. Нагнетательная форсунка Проходы между поплавковой камерой и секцией Вентури карбюратора обеспечивают проход для всасывания жидкого топлива из камеры в нагнетательную форсунку, поскольку всасываемый воздух ускоряется под действием трубки Вентури. Камера вентилируется и поэтому всегда остается при окружающем атмосферном давлении. Скорость воздуха, поступающего во входное отверстие трубки Вентури, увеличивается с соответствующим падением давления в горловине Вентури. Нагнетательный патрубок расположен в горловине, где давление самое низкое. Это создает градиент давления между поплавковой камерой (атмосферное давление) и нагнетательным соплом (давление ниже атмосферного), в результате чего топливо всасывается из камеры через дозирующий жиклер в поток Вентури у нагнетательного сопла. Дозирующий жиклер Дозирующий жиклер представляет собой отверстие (резьбовой клапан с отверстием посередине), диаметр которого определяет максимальный расход топлива из поплавковой камеры в нагнетательный патрубок. Работа двигателя при полностью открытой дроссельной заслонке без дозирующего жиклера приведет к слишком большому расходу топлива, который двигатель не сможет эффективно потреблять. Отверстие ограничивает это до максимального желаемого расхода топлива. Увеличение скорости в горловине Вентури в сочетании с геометрией диффузора приводит к мгновенному распылению топлива (распаду жидкости на капли). Затем распыленное топливо смешивается с поступающим воздухом, направляется через впускной коллектор двигателя в камеры сгорания, где воспламеняется. Выпуск воздуха Перепад давления между поплавковой камерой и горловиной Вентури называется дозирующей силой . Измерительное усилие увеличивается при открытии дроссельной заслонки из-за увеличения массового расхода (скорости воздушного потока) через трубку Вентури. При более низких настройках дроссельной заслонки дозирующее усилие уменьшается и может быть не в состоянии обеспечить двигатель достаточным количеством топлива. Это требует включения воздухоотводчика в сопло диффузора, чтобы способствовать испарению топлива и обеспечивать более равномерный выброс топлива во всем диапазоне настроек дроссельной заслонки. Рисунок 4: Отбираемый воздух поступает в диффузор карбюратора, чтобы помочь распылить топливо диффузор с помощью трубки Вентури. Добавление воздуха в сопло диффузора снижает плотность топлива и разрушает поверхностное натяжение молекул жидкого топлива. Это снижает вероятность того, что топливо прилипнет к боковой части сопла, и с большей вероятностью смешается с воздухом и испарится, особенно при более низких настройках дроссельной заслонки. Дроссель двигателя Объем топливно-воздушной смеси, поступающей во впускной коллектор, и соотношение воздуха и топлива в этой смеси регулируются рычагами дроссельной заслонки и смеси соответственно. Рис. 5: Рычаг дроссельной заслонки и смеси легкого самолета Рычаги управления дроссельной заслонкой и смесью расположены в кабине и дают пилоту прямой контроль над выходной мощностью (дроссель) и соотношением воздух-топливо (смесь). Рычаг дроссельной заслонки управляет дроссельной заслонкой, расположенной в трубке Вентури карбюратора. При открытии дроссельной заслонки открывается клапан, который позволяет большему объему воздушно-топливной смеси поступать в камеры сгорания двигателя. В самолете с винтом фиксированного шага открытие дроссельной заслонки приводит к увеличению оборотов винта и соответствующему увеличению тяги. Если скорость гребного винта регулируется (винтовой винт с постоянной скоростью), то открытие дроссельной заслонки приведет к увеличению давления в коллекторе, в то время как скорость гребного винта останется неизменной. Закрытие дроссельной заслонки приводит к закрытию дроссельной заслонки, которая ограничивает объем топливно-воздушной смеси, поступающей в двигатель. Когда дроссельная заслонка находится в полностью закрытом (холостом) положении, скорость потока через трубку Вентури может быть настолько низкой, что двигатель не может работать на холостом ходу без вмешательства. Низкий расход воздуха через трубку Вентури ограничивает перепад давления в горловине, что, в свою очередь, ограничивает всасывание топлива из поплавковой камеры в нагнетательный патрубок. Простой проход В карбюратор встроен канал холостого хода, позволяющий двигателю работать на холостом ходу. Это проход, который обходит трубку Вентури и обеспечивает путь для потока топлива непосредственно из поплавковой камеры к стороне низкого давления дроссельной заслонки. Закрытие дроссельного клапана создает область высокого давления на стороне Вентури клапана. Давление со стороны двигателя дроссельной заслонки ниже из-за всасывающего действия поршней. Это низкое давление всасывает топливо через байпас холостого хода в двигатель. В систему холостого хода встроен канал для отвода воздуха, позволяющий воздуху и топливу распыляться и смешиваться перед поступлением во впускной коллектор двигателя. Когда дроссельная заслонка открыта, перепад давления в диффузорном сопле снова становится достаточно сильным, чтобы всасывать топливо через главный диффузор. Это восстанавливает нормальную работу карбюратора, и топливо не проходит через систему холостого хода. Рисунок 6: Канал холостого хода в карбюраторе Регулятор смеси Соотношение топлива и воздуха, поступающего в коллектор двигателя, называется смесью и регулируется рычагом в кабине. Рычаги смеси почти всегда окрашены в красный цвет и обычно располагаются справа от рычага дроссельной заслонки. Перемещение рычага смеси вперед позволяет большему количеству топлива поступать в нагнетательный патрубок карбюратора Вентури, увеличивая соотношение топлива и воздуха. Это называется обогащением смеси . Потянув рычаг управления смесью назад, вы позволите меньшему количеству топлива попасть в трубку Вентури, уменьшая или обедняя смесь . Вытягивание рычага смеси до упора назад (или наружу на рычагах смеси плунжерного типа) приводит к ситуации, когда топливо не поступает в трубку Вентури. Без поступления топлива в двигатель зажигание невозможно, двигатель останавливается, и говорят, что смесь находится на уровне 9.0065 отключение холостого хода . Рисунок 7: Рычаг смеси регулирует соотношение топливно-воздушной смеси Системы контроля смеси Рычаг смеси в кабине соединен с карбюратором и регулирует количество топлива, проходящего через дозирующий жиклер. Есть две системы управления смесью в карбюраторе, которые в основном используются в легких самолетах: управление игольчатым типом и управление обратным всасыванием. Игольчатый тип Регулятор смеси игольчатого типа состоит из игольчатого клапана, расположенного на дозирующем жиклере, который соединен с рычагом смеси в кабине. По мере обогащения смеси (рычаг перемещается вперед) игольчатый клапан отходит от отверстия дозирующего жиклера, позволяя большему количеству топлива пройти к соплу диффузора. И наоборот, обеднение смеси приводит к тому, что игольчатый клапан располагается ближе к жиклеру, что уменьшает подачу топлива в трубку Вентури. Если рычаг смесителя закрыт на отключение холостого хода (ICO), клапан полностью входит в отверстие, перекрывая подачу топлива в двигатель. Рисунок 8: Регулятор смеси игольчатого типа Регулятор обратного всасывания Регулятор обратного всасывания — еще один широко используемый метод регулирования скорости потока топлива в трубку Вентури. Управление потоком достигается путем изменения перепада давления между трубкой Вентури и поплавковой камерой с помощью регулирующего клапана и линии обратного всасывания, которая соединяет поплавковую камеру с трубкой Вентури. Когда рычаг управления смесью установлен на полную богатую смесь, клапан соединяет поплавковую камеру с линией, которая открыта для атмосферы. Это обеспечивает максимальный перепад давления между камерой и трубкой Вентури и приводит к наибольшему потоку топлива в диффузор. По мере постепенного обеднения смеси атмосферный клапан закрывается, и давление в поплавковой камере падает в результате всасывания воздуха через канал между камерой и трубкой Вентури. Падение давления в камере приводит к меньшему перепаду давления между камерой и трубкой Вентури, что ограничивает скорость потока топлива, тем самым обедняя смесь. Когда рычаг управления смесью полностью возвращен в положение отсечки холостого хода, регулирующий клапан полностью закрыт для атмосферы и скорее открыт для канала отсечки холостого хода, который соединяет поплавковую камеру со стороной низкого давления двигатель. Это вызывает перепад давления в камере больше, чем перепад на трубке Вентури, эффективно герметизируя топливо в камере и перекрывая подачу к двигателю. Рис. 9: Схема управления смесью с обратным всасыванием Ускорительная система Быстрое открытие дроссельной заслонки с более низкой мощности на высокую приводит к быстрому попаданию большого объема воздуха в трубку Вентури при открытии дроссельной заслонки. Система дозирования топлива в карбюраторе реагирует на изменение положения дроссельной заслонки медленнее, чем воздух через впуск, что приводит к кратковременному снижению соотношения топливо-воздух. Это временно обедняет смесь и может привести к тому, что двигатель будет медленно реагировать на изменение положения дроссельной заслонки или даже «заикаться» из-за недостатка топлива в смеси. Одним из способов преодоления этого является использование небольшого поршневого насоса в карбюраторе, который впрыскивает дополнительное топливо в трубку Вентури. Это временно обогащает смесь до тех пор, пока дозирующая система не сможет наверстать упущенное. Экономайзер Экономайзер представляет собой игольчатый клапан, который открывается при более высоких настройках мощности, позволяя дополнительному топливу проходить в обход основного дозирующего жиклера и поступать непосредственно в нагнетательный патрубок. Это приводит к обогащению смеси, что необходимо при высоких настройках мощности, чтобы помочь в охлаждении цилиндров и помочь избежать детонации. Влияние высоты на параметры смеси Соотношения смеси указаны в виде отношения массы топлива к массе воздуха , а не по объему. Энергия, выделяемая при воспламенении оптимальной смеси топлива и воздуха, называется теплотворной способностью топлива и обычно определяется как функция массы топлива. Удельная энергия топлива – это количество энергии, выделяемой топливом на единицу массы топлива. Это предполагает, что топливо полностью сгорает на воздухе и после сгорания ничего не остается. Типичные значения удельной энергии Avgas 100LL, Jet-A и Jet-A1 приведены в таблице ниже. Топливо Удельная энергия (МДж/кг) Авгас 100LL 43,5 Джет-А 43,0 Джет-А1 42,8 Указанные выше значения удельной энергии достигаются только в том случае, если топливно-воздушная смесь, поступающая в камеру сгорания, такова, что после сгорания не остается несгоревшего топлива. Это произойдет при оптимальном соотношении компонентов смеси. Тест показал, что это соотношение составляет около 1:15. То есть 1 часть топлива на 15 частей воздуха (по массе). Воздух становится менее плотным при повышении температуры и на больших высотах. Это напрямую влияет на массу воздуха, поступающего на впуск двигателя. Таким образом, чтобы поддерживать оптимальное соотношение смеси, пилот должен постепенно обеднять смесь по мере набора высоты самолета и обогащать смесь по мере снижения самолета, чтобы компенсировать изменение массы воздуха, поступающего в двигатель. Лучшая мощность Лучшая смесь мощности — это просто настройка смеси, которая позволяет двигателю развивать максимальную мощность. Настройки этой смеси находятся где-то между 1:11,5 и 1:15. Наилучшая экономия Настройка наилучшей экономичной смеси максимизирует отношение вырабатываемой мощности к сожженному топливу. $$ \frac{Мощность \ Произведено}{Топливо \ Расход} = Максимум $$ Это происходит при настройке смеси между 1:15,5 и 1:18. Эти настройки смеси беднее, чем наилучшие настройки мощности (меньше топлива на массу воздуха), и поэтому не производят столько мощности, сколько более богатые настройки мощности; однако это компенсируется улучшенным расходом топлива. Обеднение смеси Оптимальную настройку смеси можно выполнить, сверяясь с указателем температуры выхлопных газов (EGT) в кабине. Температура, при которой выхлопные газы покидают двигатель, дает хорошее представление об эффективности сгорания. Более богатые смеси дают более низкую температуру выхлопных газов, поскольку несгоревшее топливо способствует охлаждению двигателя. По мере обеднения смеси температура отработавших газов поднимается до максимума, прежде чем становится заметным ее падение. Пик EGT (соответствующий наиболее эффективной точке) всегда наблюдается при одном и том же соотношении топливо-воздух (настройка смеси), но будет происходить при другом положении рычага смеси, поскольку плотность воздуха меняется в зависимости от температуры и высоты. Метод установки оптимальной смеси включает обеднение смеси до тех пор, пока температура выхлопных газов не достигнет максимального значения, а затем небольшое обогащение для снижения температуры в соответствии с руководством по летной эксплуатации. Обратитесь к руководству по летной эксплуатации вашего самолета для получения подробной информации о том, как именно обеднять смесь для достижения наилучшей мощности или наилучшей экономичности. Загрязнение свечей зажигания Работа двигателя на слишком богатой смеси может привести к чрезмерному нагарообразованию на свечах зажигания. Это нарушает нормальную работу свечи зажигания, перенаправляя высокое напряжение от наконечника, что может привести к тому, что свеча зажигания будет работать с перерывами или вообще не загорится. Это называется загрязнением свечи зажигания и проявляется в виде неравномерной работы двигателя и перепада магнето, превышающего максимальное значение, указанное производителем во время испытаний на разгон. Если подозревается загрязнение свечей зажигания во время запуска двигателя, то одним из возможных решений является обеднение смеси для повышения температуры выхлопных газов и запуск двигателя на высоких оборотах в течение короткого периода времени. Это приводит к сжиганию остаточного углерода на свечах зажигания, что приводит к более плавной работе двигателя. Затем можно повторить тест разгона, чтобы проверить, не уменьшилось ли падение оборотов между магнето. Обратитесь к руководству по летной эксплуатации вашего самолета для получения конкретных рекомендаций и продолжайте полет только в том случае, если падение магнето находится в пределах спецификации производителя. Обледенение карбюратора Одним из самых больших недостатков использования карбюратора является склонность к скоплению льда в трубке Вентури. Любое скопление льда будет ограничивать подачу смеси к двигателю, что может привести к потере мощности двигателя, а в крайних случаях — к отказу двигателя. Ледяное образование Сокращение Вентури вызывает увеличение скорости и соответствующее падение давления в горловине. Это падение давления также приводит к падению температуры в горловине в соответствии с законом идеального газа. $$ PV = nRT $$ Где: \( P: \) Давление \( V: \) Объем \(n: \) Количество вещества \( R: \) ) Постоянная идеального газа \( T: \) Температура Испарение топлива Обледенение Сопло диффузора конструктивно расположено на горловине. Именно здесь распыленное жидкое топливо вводится в воздушный поток и мгновенно испаряется. Для изменения состояния топлива из жидкого в газообразное требуется энергия. Это ничем не отличается от того, как чайник требует энергии в виде нагревательного элемента для кипячения воды и называется 9.0065 скрытая теплота испарения . Энергия, необходимая для испарения топлива, извлекается из воздуха, проходящего через горловину, что приводит к еще большему снижению температуры в горловине . Сочетание падения температуры из-за геометрии трубки Вентури и падения из-за скрытой теплоты, необходимой для испарения топлива, может довольно легко привести к ситуации, когда температура в горловине падает ниже точки замерзания . Если это произойдет, любая влага в воздухе, поступающем в трубку Вентури, может замерзнуть и прилипнуть к стенкам трубки Вентури. Этот тип обледенения называется обледенение в результате испарения топлива и может происходить при температуре окружающей среды до 100 °F (38 °C) при надлежащих условиях влажности. Обледенение наиболее вероятно при температуре 70°F (21°C) или ниже, а относительная влажность выше 80 %. Приведенная ниже диаграмма вероятности обледенения показывает, что обледенение карбюратора может происходить в очень широком диапазоне температур и влажности и всегда должно быть в центре внимания пилота, особенно на критических этапах полета, таких как взлет и посадка. Обледенение карбюратора можно уменьшить с помощью подогрева карбюратора, который будет более подробно рассмотрен ниже. Рисунок 10: График вероятности обледенения карбюратора Обледенение дроссельной заслонки Обледенение дроссельной заслонки — еще одна форма обледенения, проявляющаяся из-за конструкции карбюратора. Здесь лед образуется на задней стороне дроссельной заслонки, обычно когда дроссельная заслонка находится в частично закрытом положении. За дроссельной заслонкой образуется область низкого давления из-за возникающего воздушного потока, что приводит к резкому падению давления на клапане. Падение давления снижает температуру ниже точки замерзания, и любая влага в воздухе замерзает и оседает на клапане. Обледенение дроссельной заслонки ограничивает поступление воздуха к двигателю почти так же, как испаряющееся обледенение, за исключением того, что для заметной потери мощности требуется лишь небольшой объем льда. Это связано с уже относительно ограниченным проходом, который диктует настройка низкого дросселя. Рисунок 11: Обледенение карбюратора может произойти в горловине или на дроссельной заслонке Обледенение при ударе Это третий тип обледенения, которое может образоваться на карбюраторе или вокруг него. Ударный лед может скапливаться на металлических компонентах в холодные дни, когда температура поверхности падает ниже точки замерзания. Обычно ударный лед проявляется при полете по снегу, мокрому снегу или ледяному дождю; те же условия, когда высок риск обледенения конструкции планера. Выявление и предотвращение Обледенение карбюратора ограничивает выходную мощность двигателя и поэтому проявляется как потеря скорости вращения в самолете с винтом фиксированного шага и потеря давления во впускном коллекторе в самолете с винтом постоянной скорости. Неровная работа двигателя является еще одним явным признаком того, что обледенение может быть проблемой. Обогрев карбюратора Обледенение карбюратора предотвращается или удаляется за счет использования обогревателя карбюратора . Это система защиты от обледенения, которая направляет горячий воздух в трубку Вентури, чтобы карбюратор не замерзал. Его можно использовать для растапливания уже скопившегося льда, но лучше всего использовать его превентивно в качестве профилактической меры. Обогрев карбюратора осуществляется через рычаг в кабине. При активации горячий воздух, поступающий в трубку Вентури, будет иметь меньшую плотность, чем окружающий воздух. Следовательно, первоначальное применение приведет к падению оборотов двигателя (или падению давления в коллекторе) и обогащению смеси из-за введения менее плотного воздуха. При использовании для удаления уже образовавшегося льда применение тепла карбюратора сначала приведет к падению оборотов двигателя, прежде чем они снова начнут расти по мере таяния льда и восстановления нормальной работы карбюратора. Смесь, возможно, потребуется обеднить во время нанесения, чтобы восстановить полную мощность. Атмосферные условия следует контролировать на протяжении всего полета и включать полный обогрев карбюратора, если подозревается обледенение. Обогрев должен оставаться включенным даже после таяния льда и выключаться только тогда, когда пилот уверен, что окружающая среда больше не способствует обледенению. Обогрев карбюратора следует использовать только в полностью включенном положении и никогда в частичном режиме, поскольку это может привести к тому, что температура карбюратора переместится в диапазон температур обледенения. Некоторые самолеты оснащены датчиком температуры карбюратора, который может быть полезен для предотвращения и диагностики обледенения карбюратора. Это подводит нас к концу этого урока по карбюратору. Спасибо за прочтение и, пожалуйста, не забудьте поделиться этим ресурсом с друзьями, коллегами или однокурсниками-пилотами, если он оказался вам полезен. Вам понравился этот пост? Почему бы не продолжить чтение этой серии статей об авиационных поршневых двигателях и их системах? Предыдущая: Топливная система Следующая: Пропеллеры самолетов Как работает карбюратор в топливной системе? Как работает карбюратор в топливной системе? | Ваш механик Совет Задайте вопрос, получите ответ как можно скорее! ЗАПРОСИТЬ ЦЕНУ Стоимость ремонта карбюратора Место обслуживания $0,00 Предварительная, прозрачная цена Карбюратор отвечает за смешивание бензина и воздуха в нужном количестве и подачу этой смеси в цилиндры. Хотя они не используются в новых автомобилях, карбюраторы доставляют топливо в двигатели каждого транспортного средства, от легендарных гоночных автомобилей до роскошных автомобилей высшего класса. Они использовались в NASCAR до 2012 года, и многие любители классических автомобилей используют автомобили с карбюратором каждый божий день. С таким количеством несгибаемых энтузиастов карбюраторы должны предложить что-то особенное для тех, кто любит автомобили. Как работает карбюратор? Карбюратор использует разрежение, создаваемое двигателем, для подачи воздуха и топлива в цилиндры. Эта система использовалась так долго из-за ее простоты. Дроссель может открываться и закрываться, позволяя большему или меньшему количеству воздуха поступать в двигатель. Этот воздух проходит через узкое отверстие, называемое трубкой Вентури . Вакуум является результатом потока воздуха, необходимого для поддержания работы двигателя. Чтобы получить представление о том, как работает трубка Вентури, вообразите нормально текущую реку. Эта река движется с постоянной скоростью, и глубина очень постоянна на всем протяжении. Если в этой реке есть узкий участок, вода должна будет ускориться, чтобы тот же объем прошел на той же глубине. Как только река вернется к исходной ширине после узкого места, вода все равно будет пытаться сохранить ту же скорость. Это заставляет воду с более высокой скоростью на дальней стороне узкого места притягивать воду, приближающуюся к узкому месту, создавая вакуум. Благодаря трубке Вентури внутри карбюратора достаточно вакуума, чтобы воздух, проходящий через него, постоянно вытягивал газ из жиклера . Расположенный внутри трубки Вентури жиклер представляет собой отверстие, в котором топливо из поплавковой камеры может смешиваться с воздухом перед поступлением в цилиндры. Поплавковая камера вмещает небольшое количество топлива, как резервуар, и позволяет топливу легко поступать к жиклеру по мере необходимости. Когда дроссельная заслонка открывается, в двигатель всасывается больше воздуха, принося с собой больше топлива, что увеличивает мощность двигателя. Основная проблема этой конструкции заключается в том, что дроссельная заслонка должна быть открыта, чтобы двигатель мог получить топливо. Дроссельная заслонка закрыта на холостом ходу, поэтому жиклер холостого хода позволяет небольшому количеству топлива поступать в цилиндры, чтобы двигатель не заглох. Другие небольшие проблемы включают избыток паров топлива, выходящий из поплавковой камеры (камер). В топливной системе Карбюраторы выпускались различных форм и размеров на протяжении многих лет. Небольшие двигатели могут использовать только один карбюратор с одной форсункой для подачи топлива в двигатель, в то время как более крупные двигатели могут использовать до двенадцати форсунок, чтобы оставаться в движении. Трубка, содержащая трубку Вентури и струю, называется 9.0065 баррель , хотя этот термин обычно используется только в отношении многоцилиндровых карбюраторов . Многоцилиндровые карбюраторы в прошлом были большим преимуществом для автомобилей с такими вариантами, как конфигурации с 4 или 6 цилиндрами. Чем больше стволов, тем больше воздуха и топлива могло попасть в цилиндры. В некоторых двигателях даже использовалось несколько карбюраторов. Спортивные автомобили часто поставлялись с завода с одним карбюратором на цилиндр, к большому разочарованию их механиков. Все это нужно было настраивать индивидуально, а темпераментные (обычно итальянские) силовые установки были особенно чувствительны к любым недостаткам настройки. Они также имели тенденцию довольно часто нуждаться в настройке. Это основная причина, по которой система впрыска топлива была впервые популяризирована в спортивных автомобилях. Куда делись все карбюраторы? С 1980-х годов производители постепенно отказываются от карбюраторов в пользу впрыска топлива. Оба выполняют одну и ту же работу, но сложные современные двигатели просто эволюционировали по сравнению с карбюраторами, и на смену им пришел гораздо более точный (и программируемый) впрыск топлива. Для этого есть несколько причин: Впрыск топлива может подавать топливо непосредственно в цилиндр, хотя иногда используется корпус дроссельной заслонки, позволяющий одной или двум форсункам подавать топливо в несколько цилиндров. Работа на холостом ходу сложна для карбюратора, но очень проста для топливных форсунок. Это связано с тем, что система впрыска топлива может просто добавлять небольшое количество топлива в двигатель, чтобы он продолжал работать, а у карбюратора дроссельная заслонка закрыта на холостом ходу. Жиклер холостого хода необходим, чтобы карбюраторный двигатель не заглох при закрытой дроссельной заслонке. Впрыск топлива более точен и расходует меньше топлива. Из-за этого также меньше паров газа при впрыске топлива, поэтому меньше вероятность возгорания. Несмотря на то, что карбюраторы устарели, они занимают важное место в автомобильной истории и работают чисто механически и продуманно. Работая с карбюраторными двигателями, энтузиасты могут получить практические знания о том, как воздух и топливо подаются в двигатель для воспламенения и обеспечения движения. Следующий шаг Запланировать ремонт карбюратора Самая популярная услуга, которую заказывают читатели этой статьи, — ремонт карбюратора. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00. ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ Карбюраторы Топливная система Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации Отличные оценки авторемонта. 4.2 Средняя оценка Часы работы 7:00–21:00 7 дней в неделю Номер телефона 1 (855) 347-2779 Часы работы телефона Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени Адрес Мы приедем к вам без дополнительной оплаты Гарантия Гарантия 12 месяцев/12 000 миль Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО по пробегу, и приедут к вам со всеми необходимыми запчастями и инструментами. Получите честное и прозрачное предложение прямо перед бронированием. Excellent Rating Rating Summary SEE REVIEWS NEAR ME Chris 22 years of experience 2223 reviews Request Chris Chris 22 years of experience Request Chris by BETTY Ford F-250 V8-5.9L — Карбюратор — Ньюпорт-Бич, Калифорния Отличная работа. Этот человек быстро с ремонтом! Всегда терпеливый и приятный. Джанфранко Mercedes-Benz C300 — Замена масла — Ньюпорт-Бич, Калифорния Очень доволен его обслуживанием и очень полезно. Jasmine 23 years of experience 102 reviews Request Jasmine Jasmine 23 years of experience Request Jasmine by Derek Oldsmobile Cutlass L6-4.1L — Carburetor Repair — Milwaukee, Wisconsin Механик был очень надежным Scott 34 -летний опыт 546 Обзоры Запрос Скотт Скотт 34 -летний опыт Скотт от Mark Chevrolete Chevel V8-5. 0L -Carbretor -Denver. Он лучший механик, который у вас есть.. Отличная работа и знает старые машины как профессионал!!! Очень доволен обслуживанием.. Алика 15 лет опыта 14 отзывов Запрос Алика Алика 15 лет опыта Запрос Алика от Карла Dodge D150 V8-5.2L — Карбюратор — Тусон, Аризона Уже описан опыт в электронной почте. Нужна помощь с вашим автомобилем? Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля. ПОЛУЧИТЬ ЦЕНУ ПОЛУЧИТЬ ЦЕНУ Статьи по Теме Как узнать, какой тип газа использовать Ваш Ваш автомобиль приводится в движение двигателем внутреннего сгорания. Это означает, что топливо каким-то образом впрыскивается в цилиндры двигателя, где оно воспламеняется или сгорает, создавая направленную вниз силу против поршня в цилиндре, вращая коленчатый вал. .. Грязь Грязные топливные форсунки (https://www.yourmechanic.com/article/what-causes-fuel-injectors-to-get-clogged-or-dirty) являются распространенной проблемой для многих автомобилей в наши дни. За исключением автомобилей с непосредственным впрыском и карбюратором, подавляющее большинство современных автомобилей используют электронные системы впрыска топлива… Как заменить линии впрыска топлива Линии впрыска топлива передают топливо из топливного бака в двигатель автомобиля. Топливопроводы, сделанные из пластика, не ржавеют и выдерживают давление до 750 фунтов на квадратный дюйм. Похожие вопросы Цена отключения канала EGR Зависит от автомобиля и что нужно сделать. У меня есть видео «отключите низкопоточный клапан EGR с помощью кабеля спидометра (https://www.youtube.com/watch?v=6_eSvvuQm1E)», и во многих случаях они работают очень хорошо. Вы откручиваете клапан рециркуляции отработавших газов, а затем… Немного поработает и заглохнет Чтобы локализовать проблему, необходимо контролировать давление топлива с помощью манометра, подключенного к топливной рампе. Когда двигатель работает, следите за давлением топлива, когда он глохнет, чтобы увидеть, падает ли давление… 2012 VW Beetle Turbo. Автомобиль не заводится. Перед выполнением диагностики убедитесь, что у вас есть полностью заряженный аккумулятор, прошедший нагрузочный тест (https://www.yourmechanic.com/services/battery-is-dead-inspection). Затем убедитесь, что система иммобилайзера двигателя (система безопасности) не активирована, что препятствует запуску автомобиля. В принципе, если полностью… Просмотрите другой контент Города Сметы Услуги Техническое обслуживание Наша служба поддержки доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени. 1 (855) 347-2779 · [email protected] Читать часто задаваемые вопросы ЗАПРОСИТЬ ЦЕНУ Впускные и карбюраторные системы авиационных двигателей Впускные системы Впускная система подает воздух снаружи, смешивает его с топливом и подает топливно-воздушную смесь в цилиндр, где происходит сгорание. Наружный воздух поступает в систему впуска через впускное отверстие в передней части капота двигателя. Этот порт обычно содержит воздушный фильтр, препятствующий проникновению пыли и других посторонних предметов. Так как фильтр может иногда засоряться, должен быть доступен альтернативный источник воздуха. Обычно альтернативный воздух поступает из-под капота двигателя, минуя забитый воздушный фильтр. Некоторые альтернативные источники воздуха работают автоматически, а другие работают вручную. В двигателях небольших самолетов обычно используются два типа впускных систем: Карбюраторная система смешивает топливо и воздух в карбюраторе до того, как эта смесь попадет во впускной коллектор. Система впрыска топлива смешивает топливо и воздух непосредственно перед поступлением в каждый цилиндр или впрыскивает топливо непосредственно в каждый цилиндр. Карбюраторные системы Карбюраторы для самолетов делятся на две категории: карбюраторы поплавкового типа и карбюраторы напорного типа. Карбюраторы поплавкового типа с системами холостого хода, ускорения, контроля смеси, отключения холостого хода и повышения мощности являются наиболее распространенными из двух типов карбюраторов. Карбюраторы напорного типа обычно не встречаются на небольших самолетах. Основное различие между карбюратором поплавкового и нагнетательного типа заключается в подаче топлива. Карбюратор напорного типа подает топливо под давлением топливным насосом. При работе поплавкового карбюратора наружный воздух сначала проходит через воздушный фильтр, обычно расположенный на воздухозаборнике в передней части капота двигателя. Этот отфильтрованный воздух поступает в карбюратор и через трубку Вентури, узкую горловину в карбюраторе. Когда воздух проходит через трубку Вентури, создается область низкого давления, которая заставляет топливо течь через главный топливный жиклер, расположенный в горловине. Затем топливо попадает в воздушный поток, где смешивается с текущим воздухом. [Рисунок 1] Рис. 1. Поплавковый карбюратор Затем топливно-воздушная смесь всасывается через впускной коллектор в камеры сгорания, где она воспламеняется. Карбюратор поплавкового типа получил свое название от поплавка, который опирается на топливо внутри поплавковой камеры. Игла, прикрепленная к поплавку, открывает и закрывает отверстие на дне чаши карбюратора. Он измеряет количество топлива, поступающего в карбюратор, в зависимости от положения поплавка, который контролируется уровнем топлива в поплавковой камере. Когда уровень топлива заставляет поплавок подняться, игольчатый клапан закрывает топливное отверстие и перекрывает подачу топлива в карбюратор. Игольчатый клапан снова открывается, когда двигателю требуется дополнительное топливо. Подача топливно-воздушной смеси в камеры сгорания регулируется дроссельной заслонкой, которая управляется дроссельной заслонкой в ​​кабине экипажа. Поплавковый карбюратор имеет несколько явных недостатков. Во-первых, они плохо работают при резких маневрах. Во-вторых, сброс топлива при низком давлении приводит к неполному испарению и затруднению сброса топлива в некоторые типы систем с наддувом. Однако главным недостатком поплавкового карбюратора является склонность к обледенению. Поскольку карбюратор поплавкового типа должен выпускать топливо в точке низкого давления, нагнетательный патрубок должен быть расположен на горловине Вентури, а дроссельная заслонка должна быть со стороны двигателя на нагнетательном патрубке. Это означает, что падение температуры из-за испарения топлива происходит внутри трубки Вентури. В результате в трубке Вентури и на дроссельной заслонке легко образуется лед. Карбюратор нагнетательного типа подает топливо в воздушный поток под давлением, значительно превышающим атмосферное давление. Это приводит к лучшему испарению и позволяет подавать топливо в воздушный поток со стороны двигателя через дроссельную заслонку. При таком положении нагнетательного патрубка испарение топлива происходит после того, как воздух прошел через дроссельную заслонку и в точке, где падение температуры компенсируется теплом двигателя. Таким образом, опасность обледенения паров топлива практически исключается. Влияние быстрых маневров и жесткого воздуха на карбюраторы нагнетательного типа незначительно, так как их топливные камеры остаются заполненными при любых условиях эксплуатации. Контроль смеси Карбюраторы обычно калибруются при давлении воздуха на уровне моря, когда правильное соотношение топливно-воздушной смеси устанавливается с помощью регулятора смеси, установленного в положение ПОЛНАЯ ОБОГАТАЯ. Однако с увеличением высоты плотность воздуха, поступающего в карбюратор, уменьшается, а плотность топлива остается прежней. Это создает прогрессивно более богатую смесь, что может привести к неравномерности работы двигателя и заметной потере мощности. Шероховатость обычно возникает из-за загрязнения свечей зажигания из-за чрезмерного накопления нагара на свечах. Накопление углерода происходит из-за того, что богатая смесь снижает температуру внутри цилиндра, препятствуя полному сгоранию топлива. Это состояние может возникнуть во время разбега перед взлетом в высокогорных аэропортах, а также во время набора высоты или крейсерского полета на больших высотах. Для поддержания правильной топливно-воздушной смеси ее необходимо обеднять с помощью регулятора смеси. Обеднение смеси уменьшает расход топлива, что компенсирует снижение плотности воздуха на большой высоте. При спуске с большой высоты топливно-воздушная смесь должна быть обогащена, иначе она может стать слишком бедной. Слишком обедненная смесь вызывает детонацию, что может привести к неровной работе двигателя, перегреву и/или потере мощности. Лучший способ поддерживать правильную топливно-воздушную смесь — следить за температурой двигателя и обогащать смесь по мере необходимости. Надлежащий контроль смеси и лучшая экономия топлива для двигателей с впрыском топлива могут быть достигнуты с помощью датчика температуры выхлопных газов (EGT). Поскольку процесс корректировки смеси может варьироваться от одного самолета к другому, важно обратиться к руководству по летной эксплуатации самолета (AFM) или POH, чтобы определить конкретные процедуры для данного самолета. Обледенение карбюратора Как упоминалось ранее, одним из недостатков поплавкового карбюратора является склонность к обледенению. Обледенение карбюратора возникает из-за эффекта испарения топлива и снижения давления воздуха в трубке Вентури, что вызывает резкое падение температуры в карбюраторе. Если водяной пар в воздухе конденсируется, когда температура карбюратора равна или ниже точки замерзания, на внутренних поверхностях карбюратора, включая дроссельную заслонку, может образоваться лед. [Рис. 2] Рис. 2. Образование льда в карбюраторе может уменьшить или заблокировать подачу топлива к двигателю карбюратор. Лед обычно образуется вблизи дроссельной заслонки и в горловине Вентури. Это ограничивает поток топливно-воздушной смеси и снижает мощность. Если образуется достаточное количество льда, двигатель может перестать работать. Обледенение карбюратора наиболее вероятно при температуре ниже 70 градусов по Фаренгейту (°F) или 21 градуса по Цельсию (°C) и относительной влажности выше 80 процентов. Из-за резкого охлаждения карбюратора обледенение может произойти даже при температуре наружного воздуха до 100 ° F (38 ° C) и влажности до 50 процентов. Это падение температуры может составлять от 60 до 70 абсолютных (по сравнению с относительными) градусов по Фаренгейту (70 x 100/180 = 38,89).градусов Цельсия) (помните, что существует 180 градусов по Фаренгейту от замерзания до кипения по сравнению со 100 градусами по шкале Цельсия). ) приводит к температуре воздуха в карбюраторе 30 F (-1 C). [Рисунок 3] Рисунок 3. Хотя образование льда на карбюраторе наиболее вероятно, когда температура и влажность находятся в диапазонах, указанных на этой диаграмме, обледенение карбюратора возможно в условиях, не указанных на рисунке Первым признаком обледенения карбюратора самолета с винтом фиксированного шага является снижение оборотов двигателя, за которым может последовать неравномерность работы двигателя. В самолетах с винтом постоянной скорости обледенение карбюратора обычно проявляется снижением давления во впускном коллекторе, но не уменьшением числа оборотов в минуту. Шаг гребного винта регулируется автоматически, чтобы компенсировать потерю мощности. Таким образом, поддерживаются постоянные обороты. Хотя обледенение карбюратора может произойти на любом этапе полета, это особенно опасно при использовании пониженной мощности во время снижения. При определенных условиях лед на карбюраторе может образовываться незаметно, пока не будет добавлена ​​мощность. Для борьбы с обледенением карбюратора в двигателях с поплавковыми карбюраторами используется система обогрева карбюратора. Обогрев карбюратора Обогрев карбюратора — это система защиты от обледенения, которая предварительно нагревает воздух до того, как он попадет в карбюратор, и предназначена для поддержания топливно-воздушной смеси выше точки замерзания, чтобы предотвратить образование льда в карбюраторе. Тепло карбюратора можно использовать для растапливания льда, который уже образовался в карбюраторе, если его накопление не слишком велико, но использование тепла карбюратора в качестве превентивной меры является лучшим вариантом. Кроме того, подогрев карбюратора может использоваться в качестве альтернативного источника воздуха, если впускной фильтр засоряется, например, в условиях внезапного или неожиданного обледенения планера. Нагрев карбюратора следует проверять во время запуска двигателя. При использовании подогрева карбюратора следуйте рекомендациям производителя. Когда условия способствуют обледенению карбюратора во время полета, следует проводить периодические проверки для выявления его наличия. При обнаружении следует немедленно включить полный обогрев карбюратора и оставить его в положении ВКЛ до тех пор, пока пилот не убедится, что весь лед удален. Если присутствует лед, применение частичного нагрева или оставление нагрева на недостаточное время может усугубить ситуацию. В крайних случаях обледенения карбюратора, даже после удаления льда, следует использовать полный обогрев карбюратора, чтобы предотвратить дальнейшее образование льда. Датчик температуры карбюратора, если он установлен, помогает определить, когда использовать обогрев карбюратора. Всякий раз, когда дроссельная заслонка закрыта во время полета, двигатель быстро остывает, а испарение топлива менее полное, чем если бы двигатель был горячим. Также в этом состоянии двигатель более подвержен обледенению карбюратора. Если есть подозрение на обледенение карбюратора и ожидается работа с закрытой дроссельной заслонкой, установите обогрев карбюратора в положение полного включения перед закрытием дроссельной заслонки и оставьте его включенным во время работы с закрытой дроссельной заслонкой. Тепло способствует испарению топлива и помогает предотвратить образование льда в карбюраторе. Периодически плавно открывайте дроссельную заслонку на несколько секунд, чтобы двигатель оставался теплым; в противном случае нагреватель карбюратора может не обеспечивать достаточного количества тепла для предотвращения обледенения. Использование тепла карбюратора вызывает снижение мощности двигателя, иногда до 15 процентов, поскольку нагретый воздух менее плотный, чем наружный воздух, который поступал в двигатель. Это обогащает смесь. Когда в самолете с винтом фиксированного шага присутствует лед и используется тепло карбюратора, происходит снижение числа оборотов в минуту, а затем постепенное увеличение числа оборотов в минуту по мере таяния льда. Двигатель также должен работать более плавно после удаления льда. Если льда нет, обороты уменьшаются, а затем остаются постоянными. Когда на самолете с винтом постоянной скорости используется обогрев карбюратора и присутствует лед, наблюдается снижение давления во впускном коллекторе, за которым следует постепенное увеличение. Если обледенение карбюратора отсутствует, постепенное увеличение давления в коллекторе не будет заметным до тех пор, пока не будет отключен обогрев карбюратора. Пилоту необходимо распознавать обледенение карбюратора, когда он образуется во время полета, чтобы предотвратить потерю мощности, высоты и/или воздушной скорости. Иногда эти симптомы могут сопровождаться вибрацией или неровностями двигателя. При обнаружении потери мощности следует немедленно принять меры для удаления льда, уже образовавшегося в карбюраторе, и предотвращения дальнейшего образования льда. Это достигается за счет подачи полного тепла карбюратора, что еще больше снижает мощность и может вызвать неровности двигателя, когда талый лед проходит через двигатель. Эти симптомы могут длиться от 30 секунд до нескольких минут, в зависимости от степени обледенения. В этот период пилот должен сопротивляться искушению снизить потребление тепла карбюратором. Обогрев карбюратора должен оставаться в положении полного прогрева до тех пор, пока не восстановится нормальная мощность. Поскольку использование обогрева карбюратора приводит к снижению мощности двигателя и повышению рабочей температуры, его не следует использовать, когда требуется полная мощность (например, при взлете) или при нормальной работе двигателя, за исключением проверки наличие льда в карбюраторе или его удаление. Датчик температуры воздуха в карбюраторе Некоторые самолеты оборудованы датчиком температуры воздуха в карбюраторе, который полезен для определения возможных условий обледенения. Обычно лицевая сторона датчика откалибрована в градусах Цельсия с желтой дугой, указывающей температуру воздуха в карбюраторе, при которой может произойти обледенение. Эта желтая дуга обычно находится в диапазоне от –15 ° C до +5 ° C (от 5 ° F до 41 ° F). Если температура воздуха и влажность воздуха таковы, что обледенение карбюратора маловероятно, двигатель можно эксплуатировать с индикатором в желтом диапазоне без каких-либо побочных эффектов. Если атмосферные условия благоприятствуют обледенению карбюратора, индикатор следует удерживать за пределами желтой дуги, нагревая карбюратор. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
