Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Одной из наиболее распростаненных моделей стартеров для автомобилей ВАЗ 2108, 2109, 21099 является стартер 29.3708 и его модификации (например, 29.3708-01 и т.п.). Это четырехщеточный электродвигатель постоянного тока со смешанным возбуждением от постоянных магнитов, оборудованный приводом включения и двухобмоточным тяговым реле. Рассмотрим его параметры и технические характеристики.

Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Основные характеристики стартера

Номинальное напряжение – 12 В

Номинальная мощность – 1,3 кВт (1,77 л.с.)

Направление вращения (со стороны шестерни привода) – левое

Возбуждение (обмотка) – смешанное

Масса стартера – 6 кг

Температурный режим работы – от +45 до -50

Привод стартера

Привод – шестерней с роликовой муфтой свободного хода («бендикс»)

Число зубьев шестерни привода стартера («бендикса») – 11

Коллектор

Тип коллектора – торцовый

Диаметр коллектора – 65 мм

Число пластин коллектора – 31

Обмотка статора

Число последовательных катушек в обмотке стартера – 3

Число витков в каждой из катушек обмотки – 5

Размер провода каждой из катушек обмотки – 2,24/5,3 мм

Число параллельных катушек обмотки стартера – 1

Число витков параллельной катушки – 170

Диаметр провода параллельной катушки – 0,6 мм

Обмотка якоря

Число секций обмотки якоря – 31

Число витков в секции – 1

Диаметр провода витков обмотки якоря – 1,65/3,4 мм

Число пазов в якоре – 31

Шаг проводников секции по пазам якоря – 1-8

Шаг проводников секции по коллектору – 1-15

Щетки

Тип щеток – МГС-20

Число щеток – 4

Размеры щеток – 7/16/20 мм

Сила натяжения щеточной пружины – 0,9-1,1 кГс

Тяговое реле («втягивающее»)

Напряжение включения тягового реле («втягивающего») – 9 В

Ток потребляемый втягивающей обмоткой – 24,4 А

Ток потребляемый удерживающей обмоткой – 15,8 А

Режимы работы стартера

Режим номинальной мощности

Крутящий момент на валу стартера – 0,76 кГс. м

Частота вращения вала стартера – 1650 об/мин

Сила тока – 280 А

Режим холостого хода

Напряжение – 11,5 В

Сила тока – 75 А

Частота вращения вала стартера – 5000 (+500-800) об/мин

Режим полного торможения

Крутящий момент на валу стартера – 1,4 кГс.м

Сила тока – 500 А

Напряжение – 7 В

Примечания и дополнения

— Стартеры 29.3708 взаимозаменяем с другими стартерами автомобилей ВАЗ 2108, 2109, 21099 (например, 5712.3708), идентичен по креплению и характеристикам.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Не крутит стартер автомобиля ВАЗ 2108, 2109, 21099

— Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

— Проверка стартера на автомобиле ВАЗ 2108, 2109, 21099

— Разборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Проверка генератора автомобилей ВАЗ 2108, 2109, 21099

— Как понять, что щетки стартера вышли из строя?

Подписывайтесь на нас!

Обслуживание стартера Ваз 2108, Ваз 2109, Ваз 21099

. Инструкция по разборке и сборке стартера автомобиля лада 2108 своими руками, этапы снятия и установки на автомобиль стартера ваз 21099, ваз 2108, ваз 2109. Диагностика электрооборудования автомобиля лада 2109. Пособие по ремонту электрооборудования: генератора, стартера зажигания лада 2108. Проверка отопителя лада 21099.

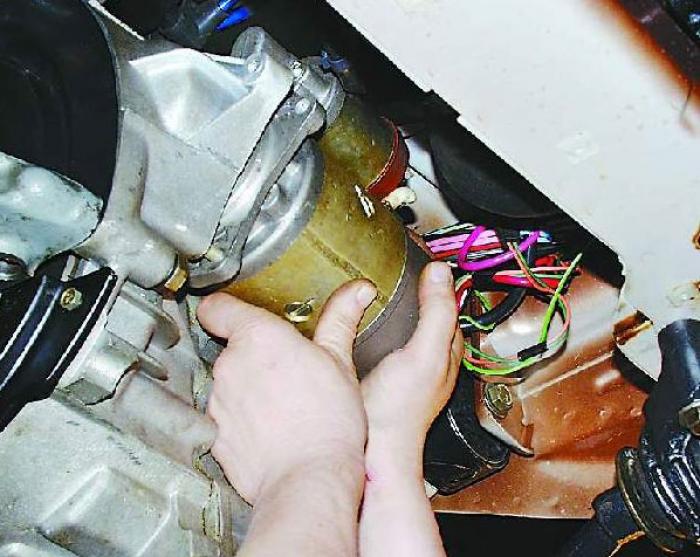

Снятие и установка стартера

Перед началом: отсоедините провод от клеммы “–” аккумуляторной батареи. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините колодку с проводом от клеммы тягового реле стартера. 2. Отверните гайку крепления и снимите провод с контактного болта тягового реле стартера ваз 2108, ваз 2109, ваз 21099. 3. Отверните болты крепления и снимите защиту картера. 4. Снизу отсека двигателя Ваз 2109, Ваз 21099, Ваз 2108,

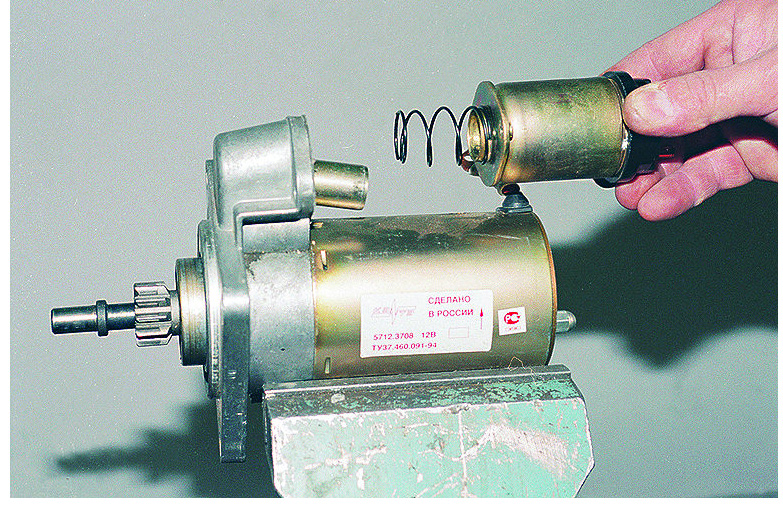

Разборка стартера

В корпусе стартера лада самара закреплены четыре обмотки возбуждения. Предупреждение Разбирайте тяговое реле только при необходимости его ремонта. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните гайку с нижнего контактного болта. 2. Снимите шайбу и отсоедините наконечник вывода обмотки статора ваз 2108. 3. Отверните два винта крепления тягового реле. 4. Выньте тяговое реле.

Дефектовка деталей и ремонт стартера

Предупреждение При проверке напряжением 220 В соблюдайте осторожность – не касайтесь руками частей стартера лада спутник, находящихся под напряжением. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистите все детали стартера. 2. Проверьте состояние обмотки статора.

Для этого включите контрольную лампу в цепь переменного тока напряжением 220 В и подсоедините провод к одному из выводов обмотки

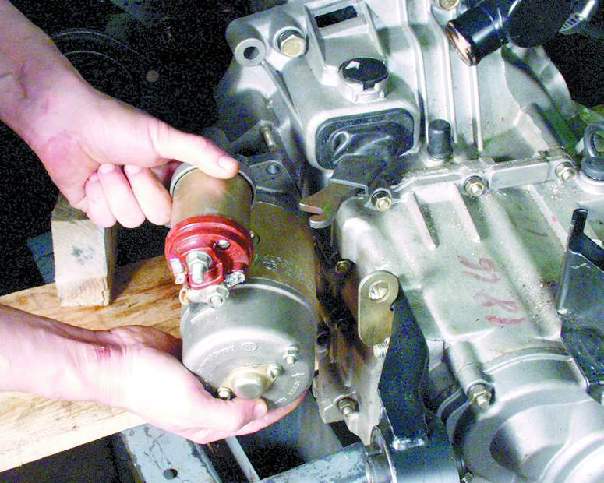

Сборка стартера

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Соберите стартер лада самара в обратном порядке с учетом следующего. 2. Надежно припаяйте выводы обмоток к клеммам тягового реле ваз 2108, ваз 2109, ваз 21099. 3. Смажьте моторным маслом шлицы и цапфы вала якоря… 4. …втулки задней крышки и промежуточной опоры… 5. …наконечник якоря тягового реле… 6. …шлицы обгонной муфты. 7.

Характеристика стартера

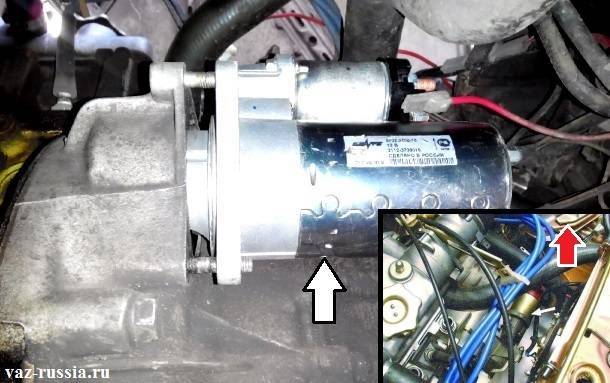

Стартер ваз 2108, ваз 2109, ваз 21099 установлен на картере сцепления с левой стороны двигателя. Стартер: 1 – крышка со стороны коллектора 2 – корпус 3 – крышка со стороны привода 4 – привод 5 – вал якоря 6 – тяговое реле 7 – контактные болты 8 – вывод обмотки статора Техническая характеристика стартера Номинальная мощность, кВт 1,3 Потребляемая сила тока при максимальной
