Почему залипает стартер — что делать?

Каждый автомобилист сталкивается с тем, что стартер не крутит, может щелкнуть реле холостого хода втягивающего устройства. Все узлы и агрегаты изнашиваются и требуют проверки, ремонта или замены.

Поговорим о том, если залипает стартер, что делать? Бывает очень трудно понять, почему не срабатывает втягивающее реле стартера.

Как сделать проверку втягивающего реле стартера

Чтобы правильно проверить реле стартера, необходимо знать несколько моментов. Вооружившись вольтметром, можно легко проверить срабатывание устройства.

Пошаговая проверка:

Подключите вольтметр к положительному полюсу тяги реле, чтобы узнать комплексное напряжение стартера. Подключите красный щуп вольтметра к плюсовой клемме устройства, а черный — к автомобилю.

Затем нужно завести машину. Когда зажигание возвращается в исх. положение, прибор должен показать значение 12В, а стартер издает серию щелкающих звуков. Если стартер показывает меньше 12В, значит проблема в аккумуляторной батарее или зажигании. Пускатель может щелкнуть даже в том случае, если реле запитано слишком низким напряжением, поэтому так важен вольтметр.

Предназначение и принцип действия втягивающего реле

Современные реле работают очень точно. Устройство реагирует на изменения напряжения, тока, температуры или давления. Если параметр, на который реагирует реле, превышает определенный стандарт, выходная величина резко изменяется. Это происходит, когда включается или отключается доступ к электричеству или определенной функции.

Принцип работы втягивающего реле

Реле — это устройство, которое размыкает и замыкает электрическую цепь. Благодаря этому вы можете влиять на работу других устройств в системе управления. Устройство может выполнять функцию включения/выключения. Реле может контролировать силу тока и напряжение, а также давление и температуру.

Схема работы реле

Устройство состоит из двух основных частей: катушки и контактов. Чтобы контакты реле замкнулись или разомкнулись, сначала нужно привести в действие катушку электромагнита путем подачи тока, протекающего в витках катушки и вызывающего магнитное поле.

Далее притягивается стальной якорь, который замыкает или размыкает соответствующий контакт или набор контактов. Если входное напряжение катушки пропадает, возвратная пружина раздвигает контакты, вызывая размыкание и разрыв цепи.

Признаки поломки реле

Определить, что электромагнитное реле не работает можно по нескольким признакам:

• Двигатель работает, а стартер не выключается, продолжая крутиться.
• Слышно характерное жужжание.
• Стартер при запуске вращается, но не может запустить двигатель.
• Когда ключ зажигания повернут в исходную позицию, слышен щелчок, но стартер не крутится.
• Когда залипает втягивающее реле стартера, что делать многие не знают.

Причины поломки

Проблемы могут случиться по нескольким причинам:

• Физический износ.
• Прогорание контактных пластин.
• Разрушение элементов.
• Обмотка повреждена.

Обрыв втягивающей обмотки

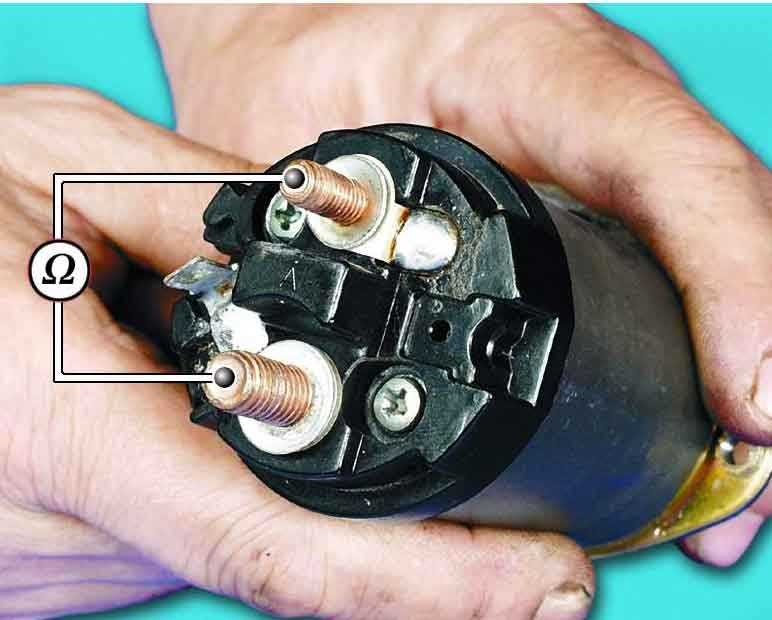

Для определения целостности обмоток следует использовать омметр. При измерении сопротивления между корпусом и концами провода показатель не может быть менее 10 кОм. Меньшее число говорит о коротком замыкании обмоток.

Обрыв удерживающей обмотки

Обрыв определяется с помощью лампы, подключая ее последовательно к проверяемой обмотке.

Для этого один щуп от лампы подключается к корпусу реле, а другой — к зажиму обмотки. Если лампа горит, значит в обмотке обрыва нет.

Контактные пятаки обгорели

Контактными пятаками называют широкие контакты, замыкающие цепь в процессе втягивания якоря. Многие не знают, почему залипают пятаки на втягивающем реле и если залипли пятаки на стартере, что делать? Пятаки могут обгорать будут плохо пропускать ток. Нужно знать, как почистить пятаки на втягивающем реле.

Причины неисправностей втягивающего реле

Чаще всего причина кроется в неисправности замка зажигания. Но бывает, что проблема находится в реле стартера. Когда в устройство поступает ток, реле должно притягивать якорь, который управляет шестерней бендикса.

Проверка втягивающего реле

Определить проблему можно по слышимым звукам. Если стартер не издает посторонних звуков, значит все в порядке, а проблема в другом месте.

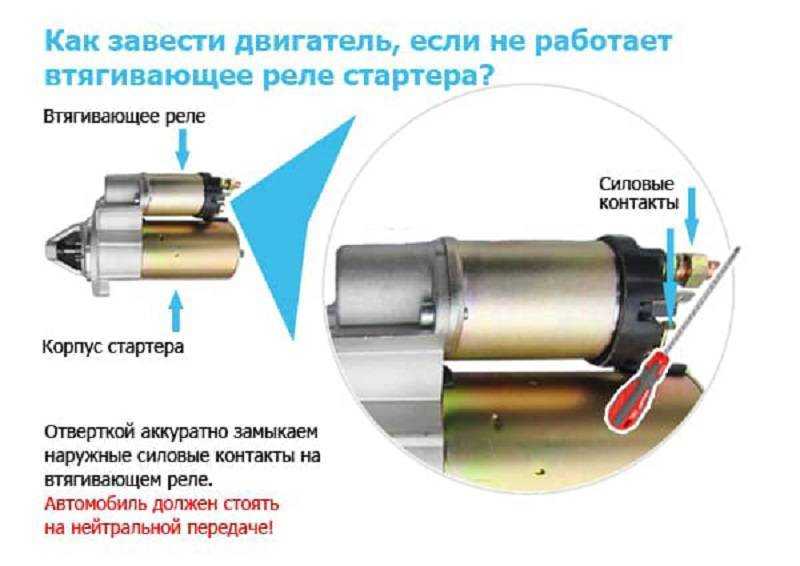

Самостоятельная проверка

Втягивающее устройство для проверки реле находится непосредственно рядом питанием.

Для проверки нужно:

• отсоединить реле;
• вытянуть провод, идущий от замка зажигания;
• с помощью отвертки с изолированной ручкой закоротить на положительный вывод реле, которое было подключено к проводу зажигания.

Если запуск прошел успешно, то либо выключатель зажигания уже не может обеспечить ток, необходимый для запуска, либо реле залипло.

Ремонт втягивающего реле

Для ремонта реле необходимо:

• снять гайки на торцах реле;
• разделить его на несколько частей;
• вынуть наконечник;
• установить новый;
• собрать устройство в обратном порядке.

Последовательность работ выполняемых при замене реле

Замена состоит из нескольких шагов:

• Нужно отключить аккумулятор.
• Сделать демонтаж стартера.
• Произвести тщательную очистку от грязи.
• Открутить контакты с болта.
• Снять крепежные болты.
• Демонтировать реле.

После ремонта, реле устанавливается в обратном порядке, но обязательно нужно обезжирить и зачистить все контакты.

Как можно завести машину с неисправным реле стартера

При неисправном реле завести машину можно с толкача. В то время как машину будут толкать, водитель должен включать зажигание и 1 передачу. Если поломки реле происходят часто, нужно обратиться в мастерскую по авторемонту и выяснить, почему сгорает втягивающее реле стартера.

Автосервис «СтартерЕКБ» специализируется в Екатеринбурге на ремонте стартеров для иномарок более 10 лет. Здесь можно посмотреть cхему проезда и контакты.

Как выявить и устранить неисправность в стартере и системе пуска? — Иксора

Система пуска двигателя – сложная электрическая схема, и чем больше в ней элементов, тем труднее найти неисправность. В данной статье мы разберем главные нарушения в работе системы пуска и подробно остановимся на ее «локомотиве» – стартере.

Главная задача стартера – запуск двигателя машины. По сути это электродвигатель постоянного тока, берущий энергию от батареи аккумулятора. При этом цикл работы стартера очень краткий: после того, как мотор запущен, потребность в нем пропадает, и все функции по обеспечению движения берет на себя двигатель внутреннего сгорания.

Тем не менее, именно стартер дает «толчок», необходимый для первоначальной раскрутки. А потому нельзя недооценивать его роли во всей системе пуска автомобиля.

Устройство стартера

В зависимости от модификации стартер может иметь различные конструктивные особенности, однако главные составляющие всегда остаются неизменными.

Внешне он представляет собой цилиндрический корпус (статор) с обмотками, внутри которого располагается якорь (ротор) с коллекторными пластинами, щетки с щеткодержателем, втягивающее реле и механизм привода («вилка», обгонная муфта и шестерня).

Втягивающее реле выполняет две важнейшие функции: принимает энергию от замка зажигания и запускает механизм привода, а именно приводит в действие бендикс (обгонную муфту) – роликовый механизм для передачи энергии с электродвигателя на коленчатый вал. При этом соединение бендикса с маховиком происходит с помощью специальной шестерни, обеспечивающей оптимальный переход крутящего момента.

Принцип действия

Принцип работы стартера можно условно разбить на следующие этапы:

• при повороте ключа зажигания энергия от АКБ поступает на втягивающее реле;
• якорь втягивается внутрь и приводит в действие рычаг, который выталкивает обгонную муфту, шестерня зацепляется с маховиком;
• одновременно с этим втянувшийся якорь замыкает контакты, и напряжение от аккумулятора переходит в обмотку стартера;
• электродвигатель начинает вращение и передает его на двигатель внутреннего сгорания;
• как только обороты мотора «догонят» электродвигатель, бендикс отцепляет шестерню.

Таким образом, стартер не является обособленным механизмом, а работает в единой пусковой системе, поэтому малейшая неполадка на любом участке цепи приводит к последовательному выходу из строя других узлов и элементов.

Неисправности системы пуска и их последствия

Все неисправности, связанные с работой стартера, можно разделить на три обобщенные группы в зависимости от участка системы пуска, на котором они возникли.

1. Стартер не включается
2. Стартер крутит, но не схватывает
3. Стартер крутит, схватывает, но не заводится

Каждая из этих ситуаций в итоге приводит к одной проблеме – невозможности запустить машину. Однако в том, что автомобиль не заводится, стартер виноват далеко не всегда.

Стартер не включается

Вы поворачиваете ключ зажигания, а в ответ – жалобные щелчки втягивающего реле, якорь не вращается.

Причины могут быть разными: разряженный или вышедший из строя АКБ, окисление на клеммах, плохой контакт в системе зажигания, обрыв или замыкание обмоток, заедание якоря.

В первую очередь исключите варианты, не связанные с работой стартера. Если дело все-таки в нем, полностью разберите агрегат и поочередно проверьте каждую из возможных причин, почему не крутит стартер. Исправность реле можно установить с помощью вольтметра или амперметра, помещенных в питание обмотки: сила тока и напряжение не должны превышать соответственно 23А и 9В. Для выявления замыкания обмоток существует специальный тестер, лампочка на котором загорается при обнаружении напряжения.

Стартер крутит, но не схватывает

При включении стартера якорь крутится, но коленвал не вращается. При этом может появиться скрежет от шестерни, которой не удается войти в зацепление.

Причины: поломка или заедание бендикса, недостаток смазки, износ подшипников, разрушение шестерни или зубьев венца маховика, неверный ход шестерни, ослабление крепления стартера.

Чтобы определить, отчего именно не схватывает стартер, внимательно осмотрите все элементы на предмет дефектов, предварительно вымыв и высушив запчасти (и при необходимости смазав).

Обнаруженные царапины и зацепки можно устранить шлифовкой (или зачистить наждачной бумагой), однако мы советуем все же заменить изношенную деталь на новую.

Стартер крутит, схватывает, но машина не заводится

Скорее всего, причина кроется в нарушении работы других систем и узлов. Но возможны и такие варианты:

— коленвал крутится слишком медленно;

— стартер просто не отключается вовремя, тем самым не давая автомобилю до конца завестись.

Спровоцировать первое состояние могут все те же неполадки в обмотке, замыкания в коллекторе, износ щеток, поломка, разрядка или окисление выводов АКБ и т.д.

Ситуация, когда после пуска двигателя стартер не отключается, вероятнее всего, свидетельствует о заедании реле, неисправности возвратной пружины обгонной муфты или нарушениях замка зажигания.

Для надлежащей работы всей системы пуска и в частности – стартера, необходимо регулярно проводить полную диагностику технического состояния деталей и элементов.

Так Вы сможете не только продлить «жизнь» агрегату, но и избежать «радости» так называемых «лавинных поломок», увы, нередко приводящих к незапланированному и дорогостоящему ремонту.
