Суппорт тормозной – устройство, признаки неисправности, обслуживание — Словарь автомеханика
Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля. Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.
фотогалерея:

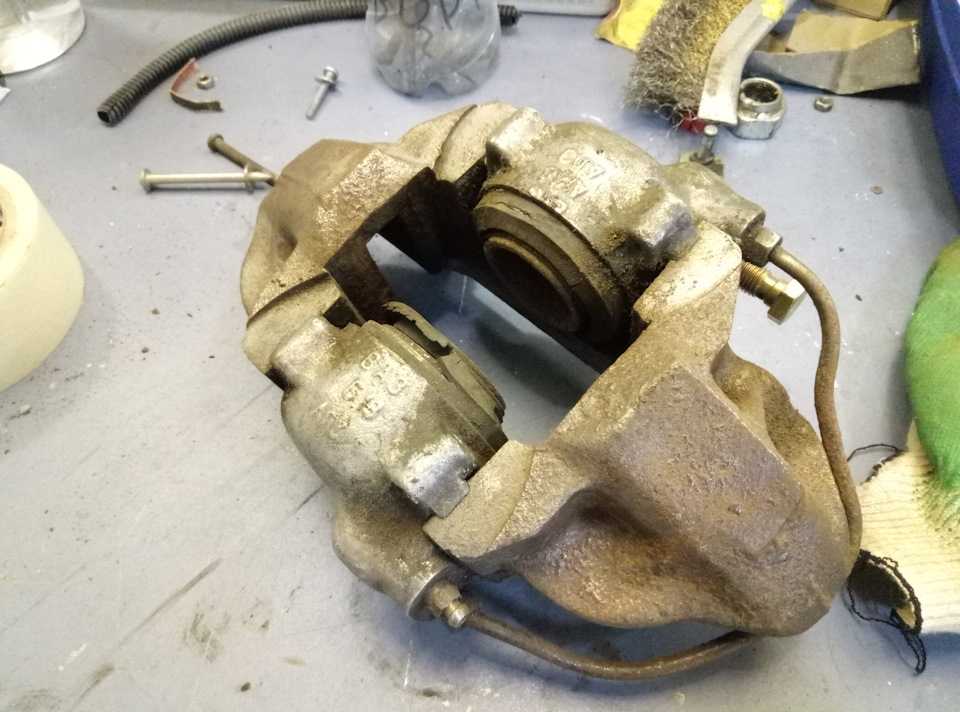

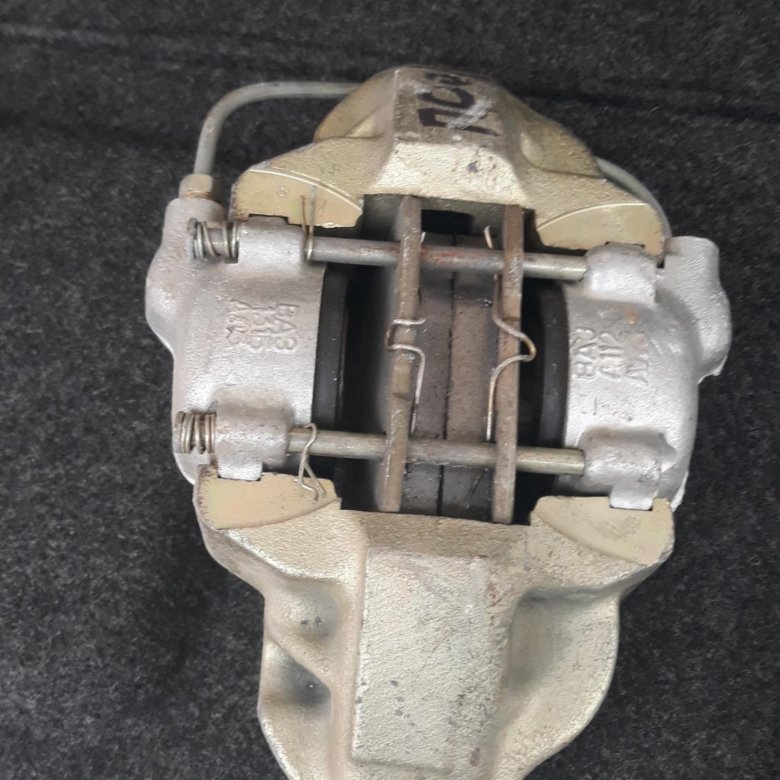

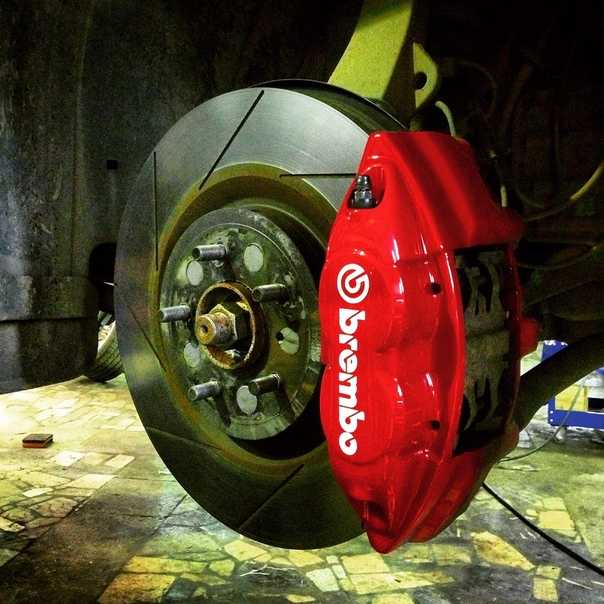

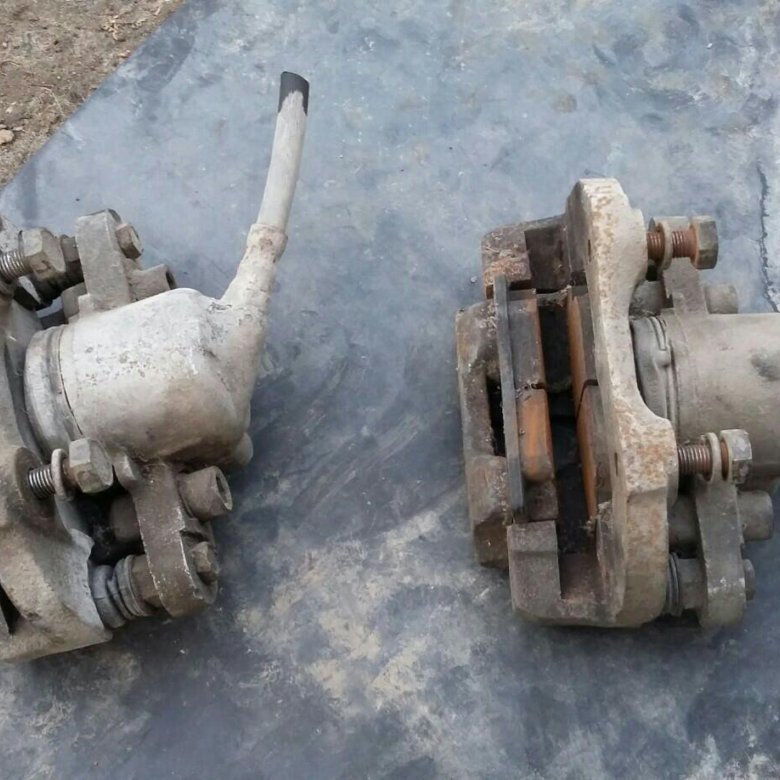

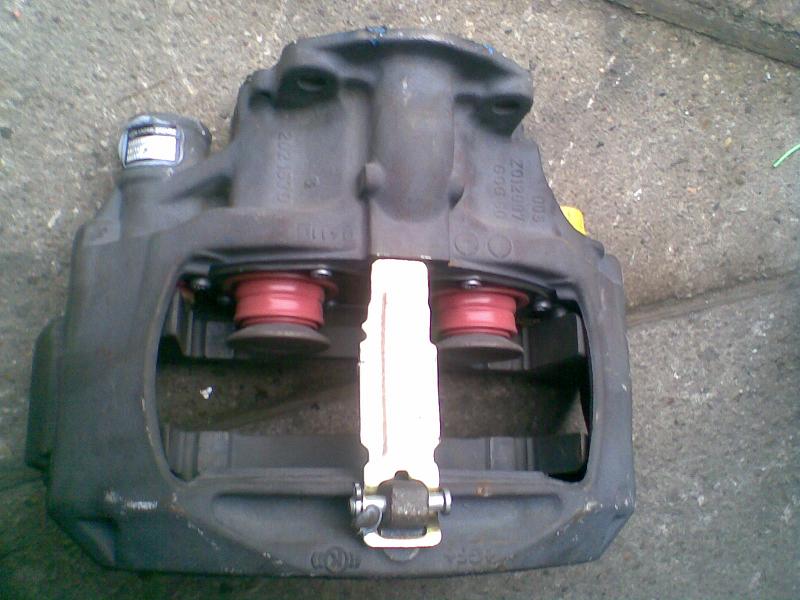

Принцип работы тормозного суппорта
Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей.
Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали,
воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов,
которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску,
прижимая их к нему с обеих сторон.
Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

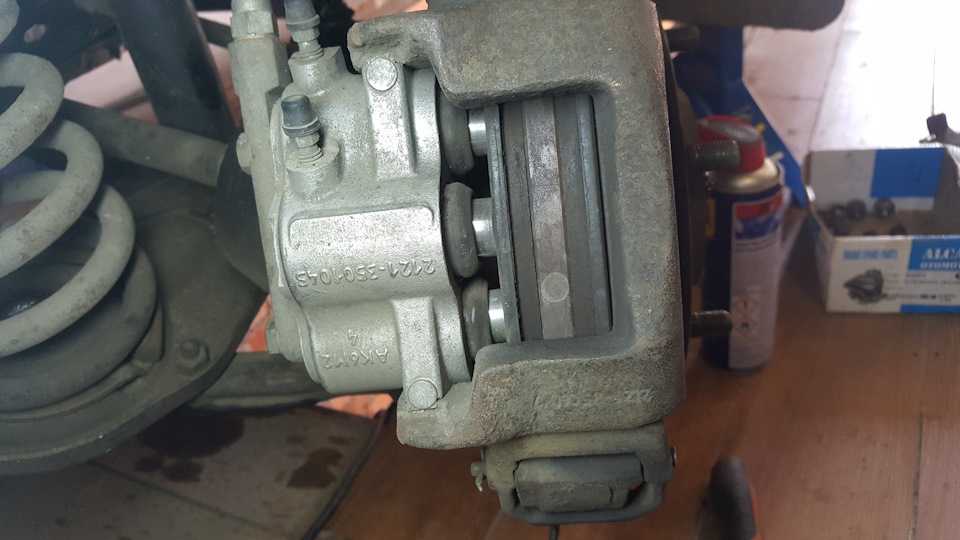

Устройство тормозного суппорта
Признаки неисправности суппортов
Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения
трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним
предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи,
чтобы избежать заклинивания поршней и деформации частей тормозной системы.
Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.
Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).
Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня.
Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением
внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины,
что ведет к неизбежному заклиниванию поршня.
Ремонт суппортов
Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.
Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.
Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию. Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.
Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте
чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе.
Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые.
При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования
протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться
для ее устранения на СТО.
Связанные термины
- Ступица
- АБС (Антиблокировочная система)
Суппорт тормозной передний — устройство, неисправности и ремонт
Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.
Принцип работы переднего тормозного суппорта
Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.
Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к заднему тормозному суппорту. Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.
Как определить неисправность суппорта?
Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения.
Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.
Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.
Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.
Видео — Тормозной суппорт — устройство и обслуживание
Ремонт тормозного суппорта переднего своими руками
Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.
В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.
Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.
Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза.
Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.
Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.
