Топливная система ВАЗ-2110: устройство, возможные поломки, ремонт

В нашей небольшой статье мы поговорим о топливной системе ВАЗ-2110 (инжектор). Давно ушли в небытие карбюраторные двигатели. На заводе-изготовителе такие моторы не ставят с начала 2000-х. Большая часть «десяток» и аналогичные модели (2112, 2111) комплектуются моторами с инжекторной системой впрыска топлива. Она надежнее, работает стабильно, а самое главное – не требует частого вмешательства со стороны водителя. Двигатель сможет работать без проблем, но при условии, конечно, что все фильтры будут меняться своевременно. К топливу тоже имеется требование – не рекомендуется заливать низкокачественное.

Основные моменты

В состав топливной системы ВАЗ-2110 (8 клапанов или 16) входит довольно большое число элементов, которые влияют на работу двигателя. Также стоит упомянуть о том, что в камеры сгорания любого двигателя подается смесь из бензина и воздуха в определенной пропорции (если говорить точнее, то 14 частей воздуха и 1 бензина).

Американский полицейский Форд: фото, характеристики

Американские полицейские автомобили – это целая культура американского автопрома. Существуют…

Если нарушить это соотношение, двигатель начнет работать неправильно – обороты понизятся или повысятся, появятся перебои.

Особенности конструкции

В конструкции топливной системы входят такие компоненты:

1. Непосредственно система топливоподачи – это бензобаак, насос, регулятор давления, фильтры очистки бензина, рампа и форсунки, а также соединительные трубки и шланги. Другими словами, это те элементы, в которых находится бензин.
2. Система подачи воздуха – это те элементы, которые пропускают через себя кислород. Это фильтр очистки воздуха, патрубок, узел дросселя, датчик расхода. Именно с помощью этих элементов к топливной рампе подходит очищенный воздух для образования смеси.
3. И последняя система позволяет уловить пары бензина. Это адсорбер и соединительные трубки. С их помощью пары уничтожаются.

Система подачи топлива нужна для того, чтобы обеспечить наличие необходимого количества смеси в рампе при работе в любом режиме.

ВАЗ-2110, дроссельная заслонка: чистка сделать самому…

На инжекторных автомобилях ВАЗ-2110 дроссельная заслонка играет огромную роль, узел практически…

Различия в системах питания

Стоит отметить, что системы питания моторов ВАЗ-2111 и ВАЗ-2112 немного отличаются от ВАЗ-21114 и ВАЗ-21124. У последних двух нет обратной магистрали, по которым бензин возвращается в бак. Причина в том, что регулятор давления топлива располагается в одном модуле с бензонасосом, в баке. Следовательно, можно осуществлять контроль давления в системе на раннем этапе, если можно так выразиться. И в этом случае отпадает необходимость в прокладке обратной магистрали.

Кроме того, чтобы осуществить соединение различных компонентов магистрали, на моторах ВАЗ-21114 и ВАЗ-21124 применяются наконечники зажимного типа, а не резьбовые штуцеры. Также есть отличия в форме и конструкции рампы, устанавливаются на ней форсунки более нового образца. А самое главное – в системе давление несколько выше, нежели на ранних моделях двигателей.

Впуск воздуха и дроссельная заслонка

Первое, что мы рассмотрим из конструкции топливной системы ВАЗ-2110 (инжектор, 8 клапанов), это подачу воздуха. На входе устанавливается фильтр очистки воздуха – на «десятках» он изготовлен из бумаги, плоский, имеет большую площадь поверхности. За счет этого фильтрация происходит максимально эффективно. Конструкция дроссельного узла выглядит таким образом:

Узнаем где находится номер кузова: виды и марки авто, как…

VIN-код – важный идентификационный номер, по которому можно узнать все о конкретном транспортном…

1. Патрубок, по которому к корпусу подводится жидкость из системы охлаждения.
2. Патрубок, при помощи которого происходит вентиляция картера при работе в режиме холостого хода.
3. Патрубок, при помощи которого отводится жидкость.
4. Датчик, позволяющий определить положение заслонки при работе двигателя.
5. Регулятор холостого хода (называть его датчиком нельзя, так как прибор ничего не измеряет). Это простой шаговый электромотор, позволяющий изменять количество воздуха, подаваемого в рампу при работе на холостом ходу.
6. Штуцер – необходим для того чтобы осуществить продувку адсорбера.

Особенности конструкции дросселя

Крепится дроссельный узел непосредственно на ресивере. С его помощью происходит дозировка воздуха, который поступает в трубу впуска. Между входным патрубком (с фильтром) и рампой установлен дроссельный узел. Заслонка соединяется с педалью газа посредством тросика. На самой заслонке устанавливается датчик, он позволяет электронному блоку управления определять положение заслонки при работе двигателя.

Стоит отметить, что топливная система ВАЗ-2110 (16 клапанов) такая же примерно по конструкции, как и у восьмиклапанного мотора. В проточной части узла дросселя (непосредственно до заслонки и сразу же после нее) есть отверстия, которые позволяют отбирать разрежение. С их помощью работает система, отвечающая за вентиляцию адсорбера и картера. В том случае, если не устанавливается на автомобиле адсорбер, штуцер, который необходим для продувки, закрывается при помощи заглушки из резины. На двигателях ВАЗ-21114 и ВАЗ-211124 нет канала, по которому подается воздух в обход заслонки. Еще присоединительный фланец имеет несколько иную форму.

Регулировка холостого хода

На карбюраторных двигателях холодный запуск был довольно сложный – приходилось вытягивать трос «подсоса», чтобы в камеры сгорания попадало больше бензина и меньше воздуха. И надо было своевременно открыть подачу воздуха, иначе «кушать» бензин машина будет очень жадно. Что касается регулировки оборотов в режиме холостого хода на инжекторных двигателях, то для этого используется специальной конструкции двигатель (РХХ).

Когда заслонка закрыта, воздух поступает в топливную рампу через тонкий канал в обход. Этот канал закрывается конической иглой, которая установлена на регуляторе. Микроконтроллерная система управления, в зависимости от режима работы двигателя, подает сигнал на электромотор. Игла при этом перемещается, изменяя подачу воздуха в рампу. При этом поддерживается определенная частота вращения мотора – если конкретно, то 750 об/мин.

Насос и очистка бензина

При помощи двухступенчатого электропривода топливного насоса нагнетается бензин в магистраль. Насос имеет роторный тип, он неразборный, устанавливаются непосредственно в бензобаке. Это позволяет снизить возможность появления паровой пробки, так как бензин нагнетается под высоким давлением, а не под разрежением. Значение давления составляет порядка 284 кПа на моторах ВАЗ-2111 и ВАЗ-2112, а также свыше 364 кПа на моделях двигателей ВАЗ-21114 и ВАЗ-21124.

Фильтр для очистки бензина встраивается в подающей магистрали непосредственно между рампой и электрическим насосом. Находится он под кузовом, непосредственно возле топливного бака. Фильтр является неразборным элементом, корпус изготовлен из стали. Внутри фильтрующий элемент бумажного типа. Для грубой очистки топлива используется так называемый памперс, который устанавливается в нижней части насоса.

Рампа и форсунки

Рампа – это полая планка с установленными на ней форсунками и специальной конструкции регулятором давления смеси. Рампа крепится при помощи двух болтов на трубе впуска или же непосредственно на головке блока. На левой стороне имеется штуцер, при помощи которого производится контроль давления топлива (при диагностике). Он закрыт пробкой с резьбой.

Форсунки закрепляются на рампе. Распылители форсунок находятся в отверстиях впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстиях на головке блока. Для того чтобы уплотнить посадочные отверстия электромагнитных форсунок, устанавливаются резиновые кольца. Форсунка – это обычный клапан с электромагнитом.

В то время, когда от микроконтроллера поступает импульс, происходит открывание клапана на определенное время. При этом топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, соприкасается с горячими элементами, в состоянии пара воспламеняется в камере сгорания. Воспламенение происходит при помощи свечи зажигания. Как только прекращается подача импульса на форсунку, клапан возвращается в исходное положение с помощью возвратной пружины.

Регулировка давления топлива

А как поддерживается давление в топливной системе ВАЗ-2110? На автомобилях с двигателями ВАЗ-2111 и ВАЗ-2112 устанавливается регулятор давления непосредственно на топливной рампе. С его помощью внутри поддерживается определенное значение давления. Причем он позволяет поддерживать как давление воздуха во впускной трубе, так и топлива внутри рампы.

Конструкция регулятора не очень сложная. Внутри него находятся клапан, диафрагма и возвратная пружина. При работе двигателя регулятор позволяет поддерживать давление в диапазоне 284-325 кПа. С одной стороны на диафрагму прибора воздействует топливо, а с другой – пониженное давление в трубе впуска. Как только уменьшается давление во впускном коллекторе, клапан начинает открываться. При этом происходит пропускание избыточного топлива в сливную магистраль к баку. В рампе существенно снижается давление.

Как только увеличивается давление во впускном коллекторе (это происходит при открывании заслонки), на регуляторе клапан начинает открываться при значительно большем давлении топливной смеси. При этом внутри рампы существенно повышается давление топлива.

А вот на двигателях ВАЗ-2114 и ВАЗ-21124 регулятор давления ставятся внутри модуля, рядом с топливным насосом. Это своеобразный обратный клапан в топливной системе ВАЗ-2110, который срабатывает при определенном давлении (около 400 кПа). Если давление превышает норму, то открывается сливная магистраль, излишнее топливо возвращается обратно в бак.

Системы питания двигателя 2111 ВАЗ 21083i, 21093i, 21099i

Система питания инжекторного  двигателя 2111 автомобилей ВАЗ 21083i, 21093i, 21099i предназначена для обеспечения бесперебойной подачи топлива в цилиндры двигателя. Помимо этого она имеет функции хранения определенного запаса топлива на борту автомобиля и очистки его от механического загрязнения.

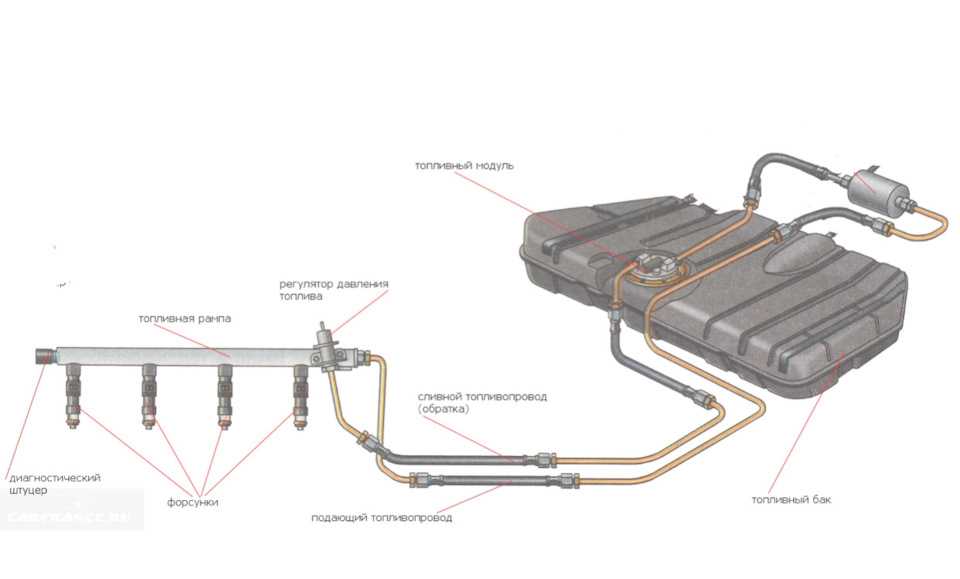

Схема системы питания двигателя 2111

Схема системы питания инжекторного двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 (нормы токсичности ЕВРО-2)

Элементы системы питания инжекторных двигателей автомобилей ВАЗ 21083i, 21093i, 210993i

— Топливный бак сварной, сварен из двух штампованных половин. Емкость 43 литра. Заливная горловина выведена в правое заднее крыло автомобиля.

— Топливный модуль (электоробензонасос) установлен в топливном баке и объединяет в себе топливный насос и датчик указателя уровня топлива. Для доступа к модулю под задним сиденьем в кузове автомобиля выполнен смотровой люк. На входном патрубке топливного модуля установлен сетчатый фильтр очистки топлива.

— Топливный фильтр бумажный в металлическом корпусе, не разборный, установлен под днищем автомобиля, рядом с топливным баком.

— Топливная рампа подводит топливо из подающей магистрали к вставленным в нее четырем форсункам. Соединение рампы и форсунок уплотнено резиновыми кольцами. В торце рампы имеется диагностический штуцер для измерения давления в системе.

— Форсунка – электромагнитный клапан, пропускающий топливо в цилиндры при подаче на него напряжения и запирающийся при обесточивании под действием возвратной пружины. На торце форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска.

— Регулятор давления топлива – перепускной клапан, установленный на топливной рампе. Он поддерживает в топливопроводе необходимое рабочее давление (в районе 3-х атмосфер). И изменяет его в зависимости от величины оборотов двигателя. Лишнее топливо сбрасывается назад в топливный бак по обратной магистрали.

— Сепаратор – элемент системы улавливания паров топлива (под ЕВРО 2). Закреплен под задним правым крылом автомобиля. В нем пары бензина конденсируются и возвращаются обратно в топливный бак. Не успевшие сконденсироваться пары топлива поступают из сепаратора в адсорбер.

— Адсорбер – емкость (элемент системы улавливания паров топлива), где пары топлива, поступившие из сепаратора, поглощаются активированным углем. При повышении оборотов коленчатого вала двигателя блок управления дает команду на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер впускного модуля. Устанавливается в моторном отсеке.

— Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.

— Двухходовой клапан препятствует излишнему повышению или наоборот понижению давления в топливном баке.

Примечания и дополнения

— Элементы системы улавливания паров топлива (сепаратор, адсорбер) имеются только на автомобилях ВАЗ 21083i, 21093i, 21099i соответствующих нормам ЕВРО 2.

— Справка по топливной системе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Еще статьи по автомобилям ВАЗ

— Неисправности топливной системы автомобилей ВАЗ

— Прочистка топливного бака автомобилей ВАЗ 2108, 2109, 21099

— Прочистка топливных магистралей автомобилей ВАЗ 2108, 2109, 21099

— Датчик положения коленчатого вала (ДПКВ) инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Расход топлива автомобилями ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Регулятор давления в системе впрыска Common Rail

Регулятор давления в системе впрыска Common Rail

Ханну Яаскеляйнен, Алессандро Феррари

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите под номером , чтобы просмотреть полную версию этого документа.

Abstract : Существует несколько подходов к контролю давления в общей топливной рампе. Один из первых подходов заключался в том, чтобы подавать в общую топливную рампу больше топлива, чем необходимо, и использовать клапан регулирования давления, чтобы слить лишнее топливо обратно в топливный бак. Более предпочтительным подходом является дозирование топлива в насосе высокого давления, чтобы свести к минимуму количество топлива, нагнетаемого до давления в рампе. Для более поздних целей можно использовать различные виды учета топлива. В некоторых практических реализациях Common Rail используются оба подхода со стратегией управления в зависимости от условий работы двигателя.

• Введение
• Клапан регулировки давления
• Насос-дозатор
• Практический регулятор давления в рампе

Введение

Серийные топливные системы Common Rail оснащены замкнутой системой регулирования высокого давления, которая стабилизирует давление в рампе с относительно небольшим запасом до номинального значения, заданного электронным блоком управления для данного режима работы двигателя. Насос поддерживает давление в рампе, непрерывно подавая топливо в общую рампу. Это давление контролируется датчиком давления, и разница между номинальным значением давления в рампе и измеренным является входным сигналом для контроллера. В терминологии управления давление в рампе равно 9.0026 системный выход

, в то время как положение привода, используемого для управления давлением в рампе, является системным входом .

Существует ряд подходов к контролю давления в общей топливной рампе. Одним из способов является подача большего количества топлива, чем необходимо, в общую топливную рампу и использование регулятора высокого давления, обычно называемого клапаном регулирования давления, в контуре высокого давления для сброса избыточного топлива обратно в топливный бак. При таком подходе положение клапана регулирования давления является входом системы управления. Хотя этот подход использовался исключительно в некоторых ранних системах впрыска топлива, таких как насосы Bosch CP1 (рис. 1 и рис. 2), это может привести к низкой эффективности и чрезмерно высокой температуре возврата топлива.

Другой подход заключается в измерении количества топлива на насосе высокого давления, чтобы обеспечить подачу в общую топливную рампу только того количества топлива, которое требуется форсункам. Возможен ряд подходов к измерению помпы. Один из распространенных подходов заключается в измерении количества топлива, всасываемого в насос (впускной дозатор), с помощью впускного дозирующего клапана (IMV) того или иного типа, иногда также называемого просто клапаном дозирования топлива (FMV). Другой подход заключается в том, чтобы позволить насосу всасывать неконтролируемое количество топлива и измерять поток нагнетания насоса (измерение на выходе) с помощью клапана, такого как дозирующий клапан на выходе (OMV). Другим средством является изменение рабочего объема насоса высокого давления. Тщательно контролируя количество топлива, поступающего в насос, и избегая сжатия избыточного топлива до высокого давления, можно повысить гидравлическую эффективность системы впрыска топлива и избежать чрезмерно высоких температур топлива.

Следует отметить, однако, что дозирование топлива на ТНВД не может избежать необходимости в регуляторе высокого давления. Регулятор давления все еще можно использовать для некоторой регулировки давления в рампе.

Клапан регулировки давления

Клапан регулирования давления (PCV) для управления давлением в рампе может быть расположен на одном конце рампы (PCV-вне насоса), рис. 1, или на выходе из насоса (PCV-встроенный насос), рис. 2. PCV-вне насоса ведет к меньшие затраты на производство насоса, но близость регулятора к форсункам может вызвать дополнительные помехи в динамике форсунок. В решении PCV со встроенным насосом топливо, дросселируемое регулирующим клапаном, соединяется с потоком утечки из насосных камер, а также с топливом, текущим в контурах охлаждения и смазки насоса. Этот комбинированный поток выпускается из насоса и возвращается в топливный бак.

Рисунок 1 . Система впрыска дизельного топлива Common Rail с клапаном регулировки давления, расположенным на рампе

(Источник: Bosch)

Рисунок 2 . Насос Bosch CP1 со встроенным клапаном регулировки давления

(Источник: Bosch)

Регулирование давления в рампе с помощью PCV по своей природе является быстрым из-за близости входа системы (PCV) и выхода системы (датчика давления в рампе). Другими словами, система не включает задержку, связанную с прохождением топлива через насос высокого давления, как это было бы в случае некоторых подходов дозирования насоса.

###

Как правильно выбрать форсунки для вашего двигателя

Если вы ищете форсунки и задаетесь вопросом:

— Как узнать, когда менять форсунки?

— Какой размер форсунки лучше всего подходит для моей сборки?

— Как проверить рабочий цикл?

— Как проверить, разбогатею я или скудно?

— Есть ли разница между потоком инжектора с верхней и боковой подачей?

Тогда этот раздел для вас!



Правильная топливно-воздушная смесь в вашем двигателе имеет первостепенное значение для увеличения мощности и обеспечения хорошей работы двигателя. Довольно много модификаций повлияют на подачу воздуха в камеру сгорания и, следовательно, на соотношение воздух/топливо (AFR). Если ваш двигатель работает на слишком богатой смеси, у вас будет повышенный расход топлива и могут возникнуть проблемы с затоплением, а если он будет работать на слишком обедненной смеси, вы можете сжечь поршни и вывести двигатель из строя. Как правило, форсунки не должны работать более 90% своего рабочего цикла. При превышении этого порога рекомендуется использовать более высокий расход, чтобы убедиться, что ваш двигатель не работает на обедненной смеси.

Это руководство поможет вам определить, нужно ли вам переходить на форсунки с более высоким расходом и какой расход вам нужен для ваших целей по мощности.



Какие модификации требуют замены форсунок большего размера?

Вот некоторые из основных модификаций, которые потребуют от вас проверки и/или замены форсунок:
— Увеличение степени сжатия двигателя
— Модернизация распределительных валов с подъемом на 1 мм или более нагнетатель) на двигателе NA
— Модернизация шкивов турбонагнетателя или нагнетателя.
— Установка отдельных корпусов дроссельных заслонок
— Портирование и полировка головки двигателя
— Установка больших клапанов.
— Установка топливного насоса с более высоким расходом

Двигатели с регулируемой фазой газораспределения обычно требуют большего количества топлива для впрыска, поэтому проверка рабочего цикла после модификации является разумной мерой предосторожности.

Как проверить, худею ли я?

Самый простой и простой способ узнать, работает ли ваш двигатель на обедненных смесях, — это посмотреть на свечи зажигания. Вы можете обратиться к руководству ниже, чтобы узнать, как работает ваш двигатель, исходя из состояния ваших свечей зажигания.

Как проверить рабочий цикл моих форсунок?

Рабочий цикл нелегко определить без помощи тюнера, но необходимо обновить их, если их рабочий цикл при широко открытом дросселе (WOT) превышает 90% мощности.



Должен ли я взять самые большие форсунки, какие только смогу?

Самый большой не всегда лучше, когда речь идет о форсунках, и если вы выберете слишком большие, у вас могут возникнуть проблемы, такие как затопление двигателя или загрязнение свечей зажигания, и повреждение двигателя.
