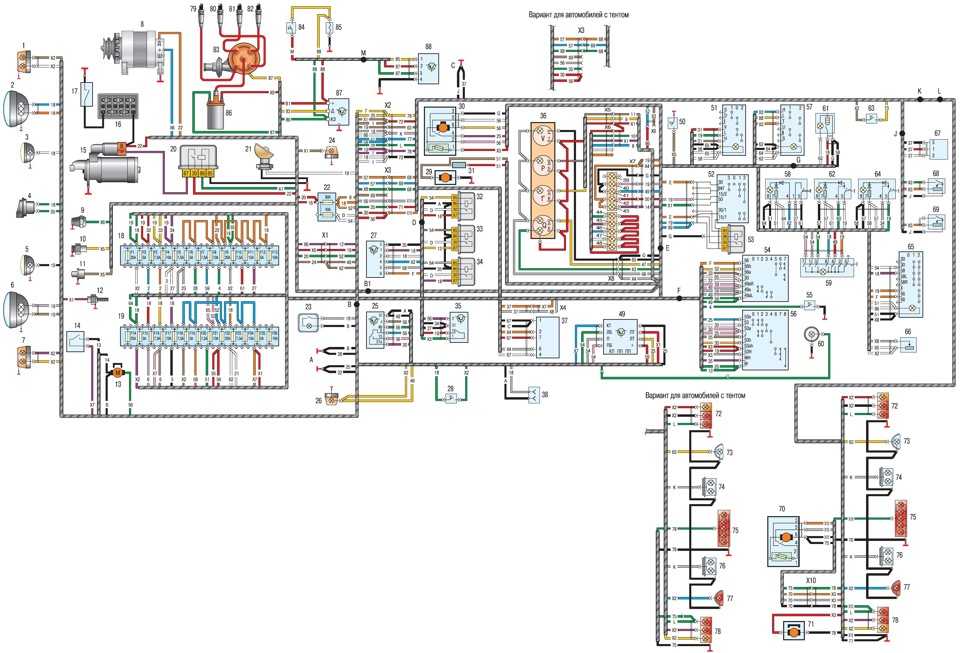

Уаз схема электропроводки: Схема электропроводки УАЗ-469 (Патриот), замена проводки своими руками: инструкция, фото и видео

alexxlab
Мар 25 1976
Разное

Содержание

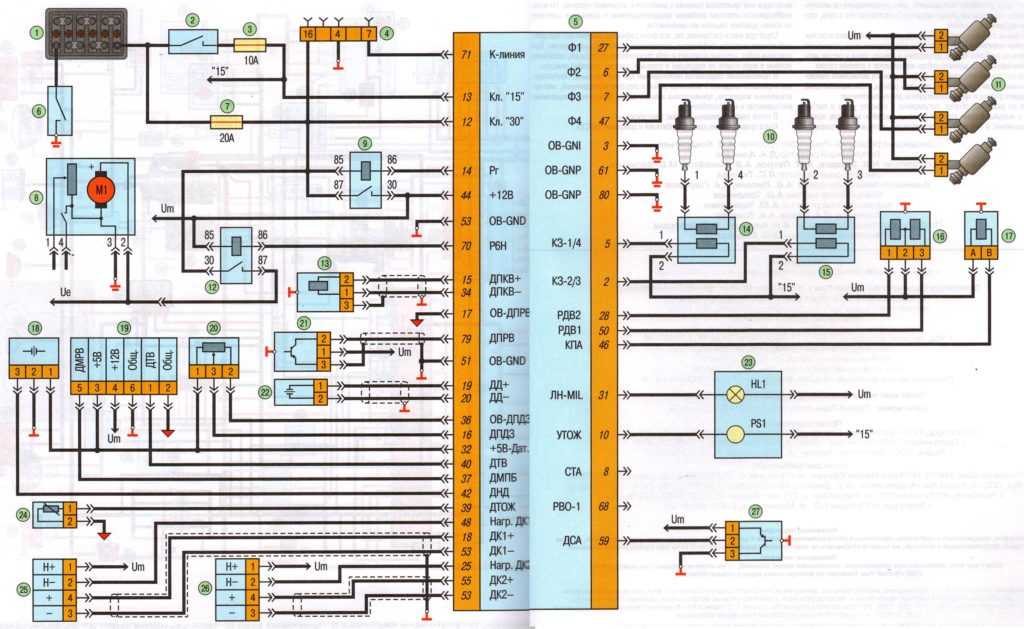

Схема проводки уаз 469 с электронным зажиганием

Содержание

электросхема в ее простейшем варианте

Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электропакета — полное отсутствие того, чем можно при помощи этого пакета управлять. Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.

Стартер

На автомобиле УАЗ-469 стартер подключен практически напрямую, через замок зажигания и реле. Более никакой электроники в схеме зажигания попросту нет. Даже в более современном «Хантере», который внешне не каждый автолюбитель отличит от УАЗ-469, электросхема гораздо сложнее. Управляющий импульс с реле зажигания идет сразу на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались плавкие предохранители, которые шли только на освещение и генератор. В целом опытному владельцу УАЗ-469 электросхема просто не нужна. Разобраться в этом автомобиле можно за несколько минут.

Особенности

Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали. Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально «на коленке», находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Схема УАЗ-31512 – Схемы электрооборудования – УАЗ

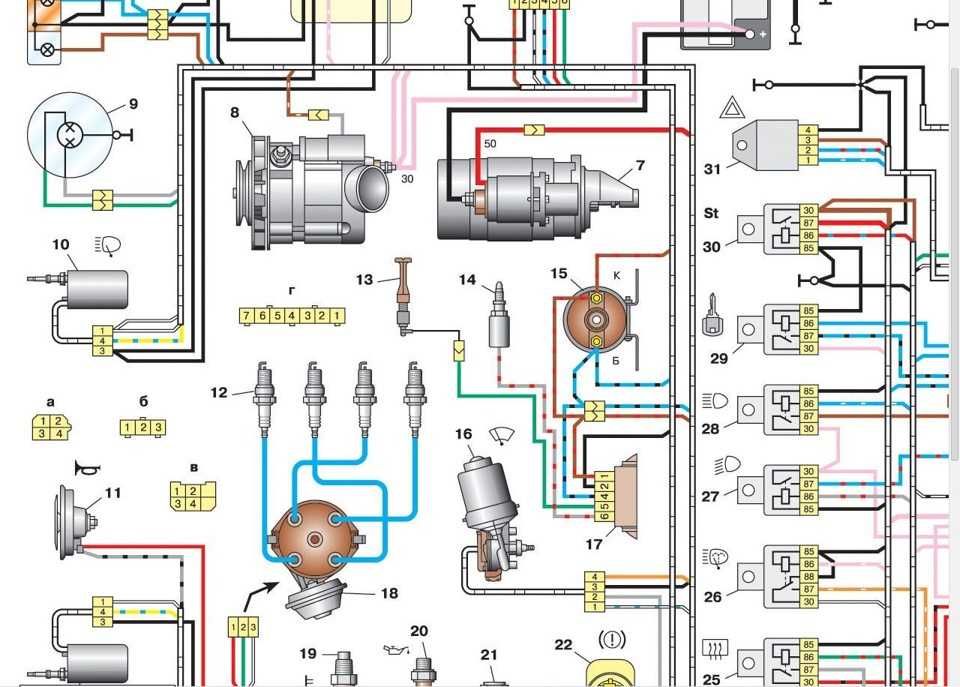

Схема электрооборудования автомобиля УАЗ-31512:

  1. Фонарь передний
  2. Фара
  3. Сигнал звуковой
  4. Генератор
  5. Фонарь освещения под капотом
  6. Датчик указателя температуры охлаждающей жидкости в блоке цилиндров
  7. Датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе
  8. Датчик сигнальной лампы аварийного состояния гидропривода тормозной системы
  9. Датчик указателя давления масла
  10. Датчик сигнальной лампы аварийного давления масла
  11. Микровыключатель управления ЭПХХ
  12. Свечи зажигания
  13. Датчик-распределитель
  14. Электродвигатель омывателя ветрового стекла

Схема электрооборудования автомобиля УАЗ-31512: http://uaz. service-manual.company/shemy-elektrooborudovaniya/shema-elektrooborudovaniya-avtomobilya-uaz-31512/

Электросхема УАЗ–3303 бортовой (головастик) — Электросхемы Уаз —

1 – фонарь передний;

3 – электродвигатель вентилятора отопителя;

4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов;

5 – сигнал звуковой;

6 – электродвигатель омывателя;

7 – выключатель плафона освещения кабины;

8 – плафон освещения кабины;

9 – лампа сигнальная включения стояночной тормозной системы;

10 – выключатель сигнальной лампы стояночной тормозной системы;

11 – электродвигатель стеклоочистителя;

12 – переключатель электродвигателя стеклоочистителя и омывателя;

14 – лампа сигнальная включения дальнего света фар;

16 – указатель давления масла;

17 – лампа сигнальная аварийного давления масла;

18 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;

19 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;

20 – указатель уровня топлива;

21 – выключатель аварийной сигнализации;

23 – предохранитель прикуривателя;

24 – лампа сигнальная указателей поворота;

25 – лампа сигнальная аварийного состояния гидропривода тормозной системы;

26 – выключатель зажигания;

27 – переключатель света центральный;

28 – предохранитель тепловой;

29 – сопротивление отопителя;

30 – переключатель электродвигателя вентилятора отопителя;

31 – переключатель света фар;

32 – выключатель заднего противотуманного фонаря;

33 – блок плавких предохранителей;

34 – розетка штепсельная;

35 – электромагнитный клапан разбалансировки;

36 – переключатель указателей поворота;

37 – кнопка звукового сигнала;

38 – датчик сигнальной лампы аварийного давления масла;

39 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;

40 – датчик указателя давления масла;

41 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров;

42 – прерыватель указателя поворота;

43 – предохранитель отопителя;

44 – переключатель электродвигателя вентилятора отопителя;

45 – сопротивление переключателя электродвигателя вентилятора отопителя;

46 – электродвигатель вентилятора отопителя;

48 – свеча зажигания;

50 – катушка зажигания;

51 – выключатель «массы»;

52 – батарея аккумуляторная;

53 – датчик указателя уровня топлива в баке;

54 – коммутатор транзисторный;

55 – вибратор аварийный;

56 – блок электронный управления карбюратором;

58 – сопротивление добавочное;

59 – реле дополнительное стартера;

60 – клапан электромагнитный;

62 – датчик указателя уровня топлива в баке;

63 – переключатель датчиков топливных баков;

64 – выключатель сигнала торможения;

65 – выключатель фонаря заднего хода; 66 – фонарь задний;

67 – фонарь задний противотуманный;

68 – фонарь освещения номерного знака;

69 – фонарь заднего хода

Схема электрооборудования автомобиля УАЗ-31512 | AUTOFIZIK.

RU / авторемонт

1 — передний фонарь;2 — фара;3 — звуковой сигнал;

4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака.

* На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается.** Устанавливается на часть автомобилей.

Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

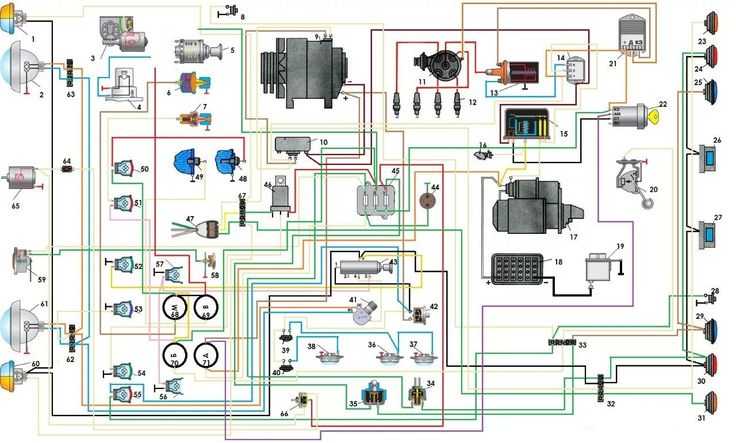

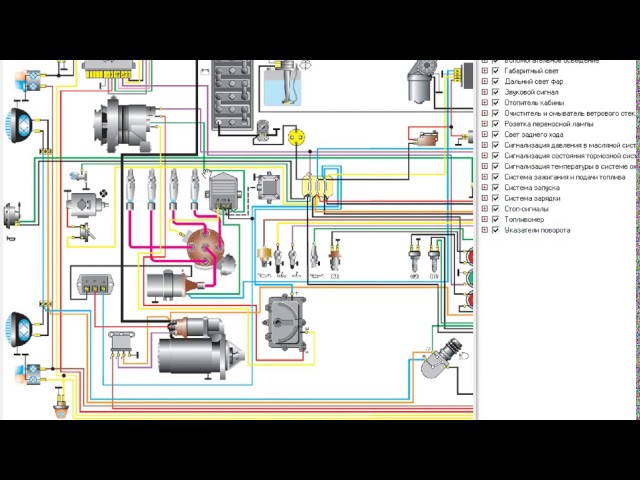

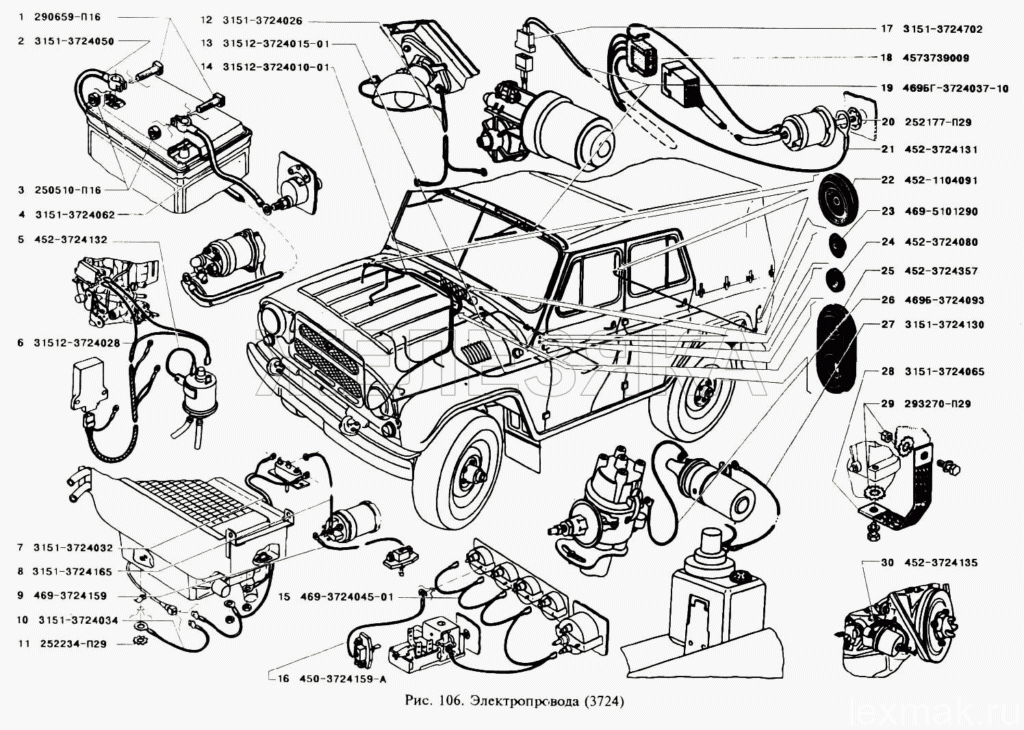

Электрооборудование — схема УАЗ-469

Схема УАЗ-469 электрооборудования показана на рис. 103.

Рис. 103. Схема УАЗ-469 электрооборудования (электросхема УАЗ-469):1 — фонарь передний; 2 — фара; 3 — панель соединительная; 4 — повторитель боковой указателя поворота; 5 — прерыва­тель указателей поворота; 6 — электродвигатель отопителя; 7 — фонарь освещения под капотом; 8 — сигнал звуковой; 9 — свеча зажигания; 10 — распределитель; 11 — катушка зажигания; 12 — реле стартера; 13 — выключатель, 14 — кнопка звукового сигнала; 15 — датчик температуры воды в блоке цилиндров; 16 — датчик контрольной лампы температу­ры воды в радиаторе; 17 — датчик аварийного давления масла; 18 — датчик давления масла; 19 — выключатель контрольной лампы гидропривода; 20 — регулятор напряжения; 21 — генератор; 22 — стартер; 23— лампа контрольная указателей поворота; 24 — лампа контрольная температуры воды; 25 — лампа контрольная давления масла; 26 — лампа конт­рольная гидропривода тормозов; 27 — блок плавких предохранителей; 28 — электродвигатель смывателя ветрового стек­ла; 29 — электродвигатель стеклоочистителя; 30 — батарея аккумуляторная; 31 — указатель уровня топлива; 32 — указатель температуры воды; 33 — указатель давления масла; 34 — амперметр; 35 — спидометр: 36 — переключатель стек­лоочистителя и смывателя; 37 — выключатель зажигания; 38 — розетки штепсельные; 39 — выключатель «массы»; 40 — лампа контрольная дальнего света фар; 41 — предохранитель тепловой; 42 — переключатель света центральный; 43 — переключатель света ножной; 44 — выключатель аварийной сигнализации; 45 — выключатель сигнала торможения; 46 — переключатель указателей поворота; 47 — переключатель топливных баков; 48 — выключатель фонаря освещения кабины; 49 — выключатель фонаря заднего хода; 50 — датчики указателей уровня топлива; 51 — фонарь освещения кабины; 52 — розетка штепсельная прицепа; 53 — фонарь задний; 54 — фонарь заднего хода; 55 — фонарь освещения номерного зна­ка.

Условное обозначение расцветки проводов на схеме УАЗ-469: Ф — фиолетовый; Ж — желтый; 3 — зеленый; К — красный; Г — голубой; Ч — черный; Кч — коричневый; О — оранжевый; С — серый.

Система зажигания УАЗ — Зажигание — Автомобиль

В настоящее время применяются бесконтактные системы ажигания. Разумеется, что они выполнены на электронной основе. Контакты уже не в состоянии обеспечить надёжную работу двигателя при 6000 оборотах в минуту. При такой скорости контакты уже не успевают смыкаться. Мощность искры падает. В бесконтактных системах зажигания подобные проблемы не встречаются. В прошлых номерах был описан узел датчика-распределителя, в старых книгах называемым трамблером. Энергия искрового разряда в полтора — два раза выше, чем в батарейных системах зажигания. Благодаря этому автомобиль легче заводится, имеет меньше токсичность и расход топлива. Двигатель может развивать большую частоту вращения.Вот и всё отличие, причём принципиально новый узел — коммутатор. О нём то и стоит вести речь, поскольку качество работы зависит от марки коммутатора. В качестве примера рассмотрим системы электронного зажигания автомобилей двух марок — ГАЗ и УАЗ.

Коммутатор является усилителем электрического сигнала от датчика и одновременно с этим он обеспечивает питание катушки зажигания. Как только от датчика поступает импульс тока, коммутатор прекращает подавать ток на первичную обмотку катушки. При этом во вторичной обмотке возникает высоковольтный импульс тока. На свече зажигания при этом проскакивает искра, воспламеняющая смесь бензина и воздуха.

Система зажигания автомобилей УАЗ состоит из датчика распределителя (трамблёра) 33.3706 или 19.3706, катушки зажигания Б-116, добавочного резистора 14.3729 (вариатора), коммутатора 13.3734, свечей зажигания А11, и аварийного вибратора 5102.3747, о котором более подробно расскажу несколько ниже. На рисунке 1 показана функциональная схема системы зажигания УАЗ. Наиболее интересен коммутатор автомобилей УАЗ тем, что имеет несколько совершенно уникальных характеристик. Я бы предпочёл его «Волговскому», тем более что такая замена возможна. УАЗовский коммутатор обладает следующими отличительными свойствами:

При вращении коленвала с частотой менее 500 оборотов в минуту сигнал на выходе датчика изменяется не очень быстро. Такой режим имеет место при запуске двигателя стартером. Схема коммутатора построена таким образом, что в этом режиме на свече вместо одной искры проскакивает много искр. Многоискровое зажигание на УАЗах позволяет легче заводить двигатель на морозе. Вот Вам отчасти и разгадка, почему «Волга» заводится хуже УАЗов на морозе (впоследствии будет рассказано и об отличиях стартеров этих моделей и многом другом, что дает плюсы УАЗовскому мотору УМЗ-4178 перед ЗМЗ-402).

При напряжении в бортовой сети более 16 вольт (например — сгорело реле-регулятор)коммутатор УАЗа произведёт аварийное отключение зажигания. Такая мера позволяет сберечь дорогую аккумуляторную батарею от разрушения. А мне известен случай, когда при этом у автовладельца «Волги» сгорела дорогая магнитола. Был бы у него коммутатор от УАЗа, — ничего бы не случилось.

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

Схема электрооборудования УАЗ-31512.

Схема электрооборудования УАЗ-31514 и УАЗ-31519.

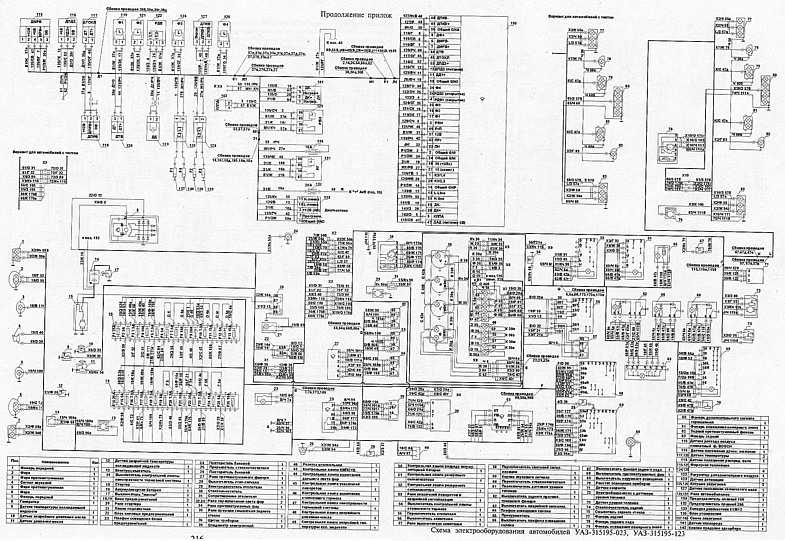

Схема электрооборудования УАЗ-31519-095 и УАЗ-31519-195.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Расположение и назначение предохранителей электрических цепей бортовой сети УАЗ-31512, УАЗ-31514 и УАЗ-31519.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают :

№ 1 — цепи контрольных приборов;
№ 2 — цепи указателей поворота;
№ 3 — цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.

Проверка электрических цепей бортовой сети УАЗ-31512, УАЗ-31514 и УАЗ-31519 под напряжением.

Цепи под напряжением проверяются вольтметром и амперметром. Вольтметр подключается параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 Вольт постоянного тока. Отрицательный провод (щуп) соединяется с массой, положительный — с потребителями или источниками тока. По падению напряжения можно определить неисправность питающей цепи — обрыв, окисление контактов и тому подобное, а также короткое замыкание в потребителе.

Для проверки цепей под напряжением также можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 Вольт, например лампу АМН12-3, используемую в панели приборов.

Амперметр должен иметь верхний предел измерений не менее 10 Ампер постоянного тока, а также защиту от перегрузки. Амперметр соединяем последовательно с проверяемым устройством. Плюс прибора подсоединяется к источнику тока, а минус — к плюсу потребителя. Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.

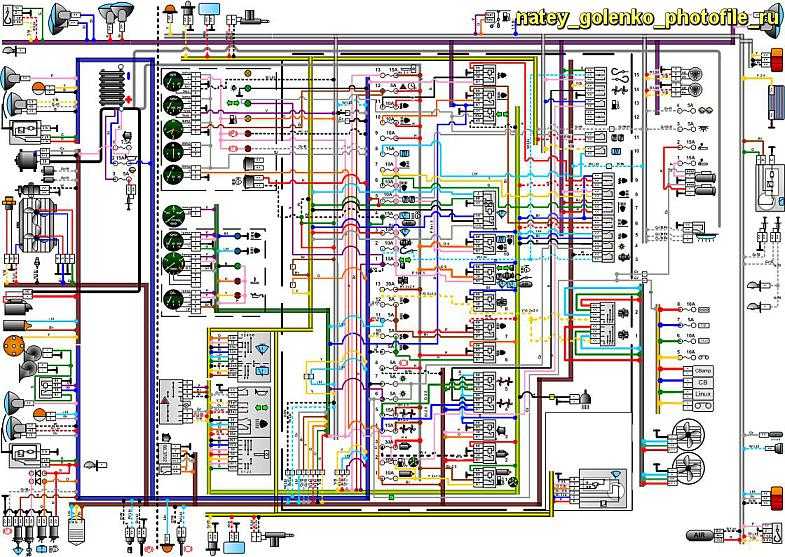

СХЕМА ЭЛЕКТРИЧЕСКАЯ УАЗ–31512

Рис 1. Схема электрооборудования автомобилей семейства УАЗ–31512 (кроме УАЗ–3153)

Схема электрооборудования уаз 3151

Рубрика: УАЗ

  • Электрооборудование УАЗ 31512
  • Питание оборудования
  • Электроснабжение и запуск силового агрегата
  • Контрольные лампы и измерительные приборы
  • Наружное и внутреннее освещение
  • Световая сигнализация
  • Отопитель и звуковой сигнал
  • Очистка стекла

Конструкторы Ульяновского автомобильного завода оснастили УАЗ 31512 электрооборудованием. Схема электрооборудования УАЗ 31512 может понадобиться при необходимости выполнить ремонт авто. Для удобства ремонта производитель установил на автомобиль провода с изоляцией разного цвета.

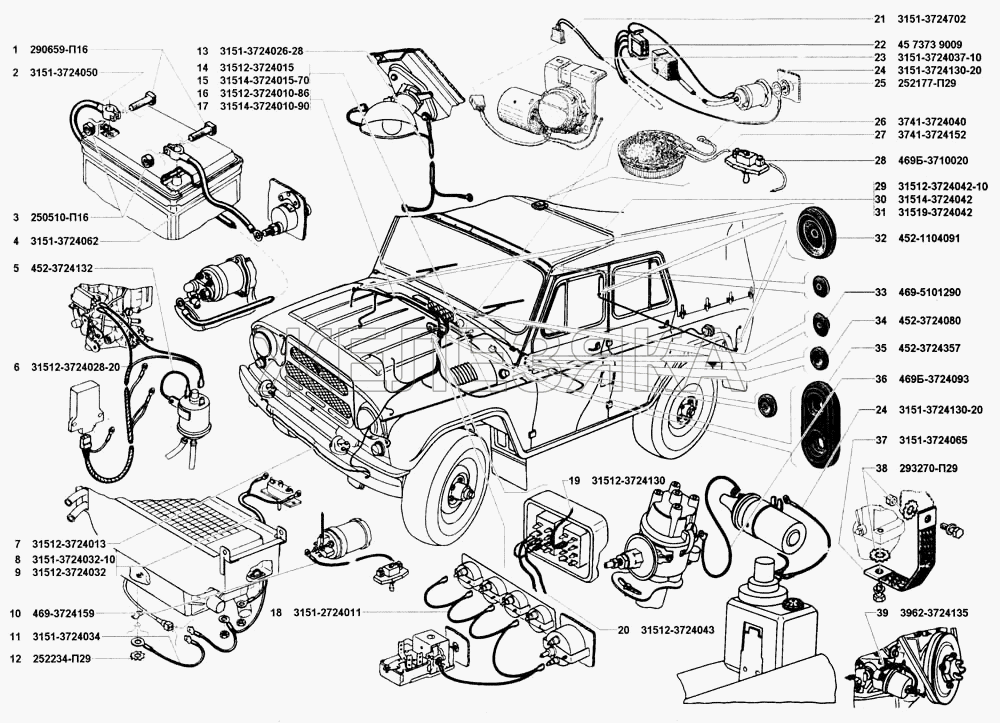

Электрооборудование УАЗ 31512

Схема электропроводки УАЗ 31512 выполнена по однопроводному принципу. Это значит, что потребители имеют общий минусовой контакт, которым является кузов автомобиля.

Электрооборудование автомобиля состоит из нескольких систем:

  • Питания;
  • Запуска и электроснабжения силового агрегата;
  • Измерительных приборов;
  • Наружного и внутреннего освещения;
  • Световой сигнализации;
  • Автономного отопления;
  • Очистки ветрового стекла;
  • Звуковой сигнализации.

ВАЖНО: Во избежание возгорания при коротком замыкании или перегрузке, электрические цепи защищены предохранителями.

Два названия одной модели

Все дело в том, что с 1945 по 1966 года действовала отраслевая классификация транспортных средств, согласной которой:

  1. Каждому автозаводу присваивался код, состоявший из заглавных букв полного названия;
  2. За автозаводами закреплялся определенный цифровой диапазон, который они могли использовать для выпускаемых моделей.

Справочно: за Ульяновским автозаводом закрепили буквенный код УАЗ, а диапазон – с 400 по 499. Соответственно, что все выпускаемые и рекламируемые на видео модели должны обозначаться именно таким способом.

Смотрите также схему электропроводки УАЗ 31514.

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль – ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

  1. По причине невозможности одномоментной замены всей документации;
  2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

Расшифровка индекса

Гражданская версия авто «459Б» согласно новой классификации получила цифровой индекс 31512, где:

  1. Первая цифра обозначает класс автомобиля, определенный по рабочему объему двигателя и массе автомобиля. Применительно к модели – это цифра «3» весом до 1,5 т и рабочим объемом до 2,5 л;
  2. Вторая цифра индекса указывает на тип транспортного средства. Цифра «1» – легковой;
  3. Третью и четвертую цифры индекса присваивает автопроизводитель. Как правило, они обозначают внутризаводское обозначение;
  4. Пятая цифра указывает на модификацию. В данном случае, УАЗ модифицировал модель «459», которая по новым требованиям должна нумероваться как 3151. Соответственно, модифицированное авто получает индекс 31512.


Инструкция по расшифровке отраслевой нормали ОН 025270-66

А поскольку транспортное средство выпускается и эксплуатируется намного больше этого срока, то и схема проводки УАЗ 31512 идентичная «459Б».

Предостережение: в процессе модернизации авто конструкторы практически всегда вносят изменения в электрические схемы. Соответственно, и электропроводка УАЗ 31512 будет отличаться от предыдущей версии. Это нужно обязательно учитывать при обслуживании или ее замене.

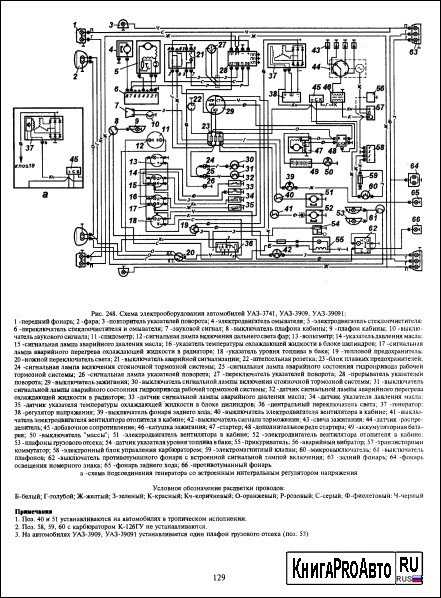

Читайте также статью “Схема электропроводки УАЗ 452: конструкция “буханки”.

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

  1. Катушка высокого напряжения;
  2. Распределитель зажигания;
  3. Свечи зажигания;
  4. Электроклапан холостого хода;
  5. Выключатель принудительного холостого хода;
  6. ЭБУ холостого хода;
  7. Коммутатор.

Контрольные лампы и измерительные приборы

На передней панели авто расположен блок приборов и контрольных ламп. Он необходим для контроля над работой узлов и механизмов машины. На панели установлены:

  • Стрелочный прибор уровня топлива в баке. Показания снимаются с датчика, установленного в левом или правом баке;
  • Прибор температуры охлаждающей жидкости. Указывает температуру в системе охлаждения мотора;
  • Прибор давления масла в системе смазки силового агрегата;
  • Вольтметр. Служит для определения напряжения в бортовой сети;
  • Аварийные лампы давления масла, жидкости в тормозной системе;
  • Сигнальные лампы указателей поворотов, стояночной тормозной системы, ближнего света фар, превышения допустимой температуры охлаждающей жидкости.

Схемы электрооборудования УАЗ-469, 31512, 31514, 31519

Multithumb found errors on this page: There was a problem loading image https://spike.su/images/clip_image001_d84c30cb-2761-4fb4-864c-f53482efcef1.jpg There was a problem loading image https://spike.su/images/clip_image001_d84c30cb-2761-4fb4-864c-f53482efcef1.jpg There was a problem loading image https://spike.su/images/clip_image002_537c1934-ac88-45b7-9a77-92d3d6198285.jpg There was a problem loading image https://spike. su/images/clip_image002_537c1934-ac88-45b7-9a77-92d3d6198285.jpg There was a problem loading image https://spike.su/images/clip_image0014_265e7aad-6266-4e3a-a4a1-26563d88ace5.jpg There was a problem loading image https://spike.su/images/clip_image0014_265e7aad-6266-4e3a-a4a1-26563d88ace5.jpg

Схема электрооборудования УАЗ-469

1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов;

30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака. * На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается. ** Устанавливается на часть автомобилей. Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

https://www.drive2.ru/l/1606894/, https://myauto.jofo.ru/430624.html

следующая статья:

Установка электровентиляторов ВАЗ-классики на УАЗ 31512

Подключение: механика Давно хотел поставить электровентиляторы и вот, наконец, руки дошли. Были куплены два

Рейтинг 0.00 [0 Голоса (ов)]

Наружное и внутреннее освещение

Автомобиль оборудован внешним и внутренним освещением. Оно необходимо для использования машины в темное время суток. В схему наружного освещения входят фары ближнего/дальнего света, габаритные огни, и подсветка номерного знака. Управление наружным освещением осуществляется комбинированным переключателем.

Внутреннее освещение выполнено в виде плафона освещения салона и лампы подсветки подкапотного пространства. Плафон освещения салона управляется переключателем, установленным на передней панели. Так же можете прочитать про УАЗ 315195 Hunter.

СПРАВКА: К внутреннему освещению относится подсветка приборов. Яркость подсветки регулируется комбинированным переключателем наружного освещения.

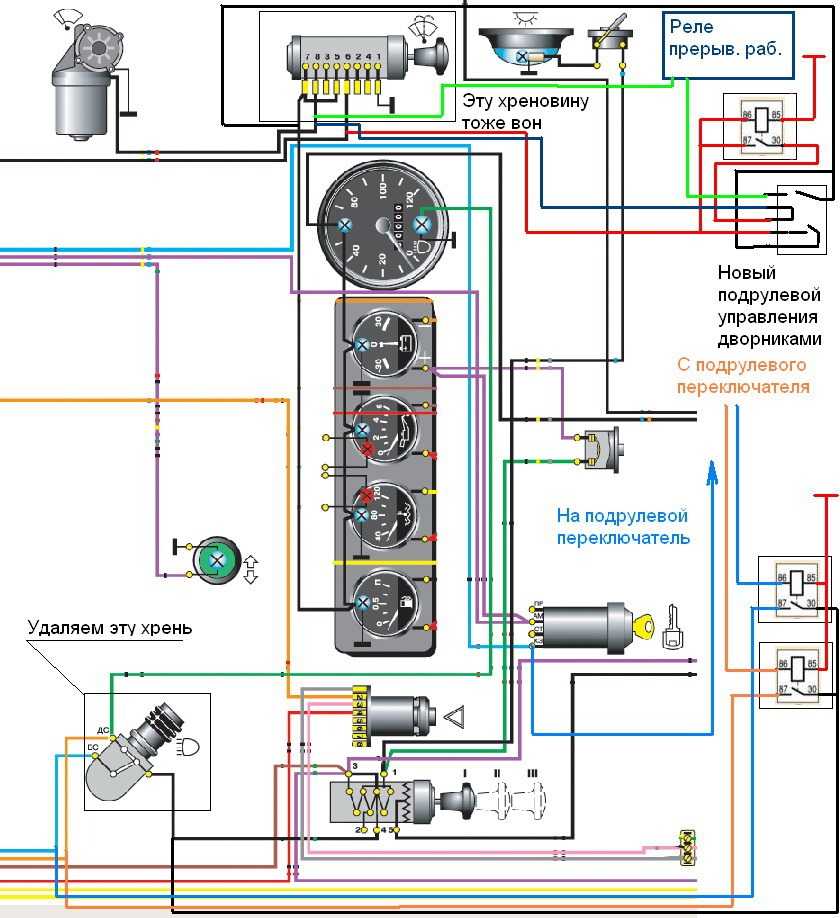

Как переделать на уаз стеклоочистители на

ВИДЕО ПО ТЕМЕ: Ремонт дворников Итак набросал схемку подключения подрулевого переключателя на основе схемы ТАЗ Переключатель ТАЗ Реле ТАЗ обычное. Есть один момент в схеме.

В подключении мотор-редуктора есть небольшой прогресс, его удалось завести. Но проблема с работой осталась.

Найдено по запросу как переделать дворники на уаз два видео файла. Лучшее видео инструкции и обзоры того как ремонтировать найдете только тут. Уастановка нижних дворников на Уаз в гараже. Схема, пригодная для подключения стеклоочистителя в УАЗ буханке, может отличаться из-за года выпуска автомобиля, но основные элементы остаются прежними. Переделка дворников на УАЗ.

Возникает вопрос о реальности установки нижних стеклоочистителей. Главной проблемой может стать шахта печки заборника воздуха. На новеньких машинах имеется выштамповка для рычага правого стеклоочистителя.

Источник

Световая сигнализация

Электрическая схема УАЗ 31512 включает в себя систему световой сигнализации. К ней относятся указатели поворотов, сигналы торможения, и плафон движения автомобиля задним ходом. Схема подключения поворотов на УАЗ 31512 с реле рс 950. Оно используется одновременно для поворотников и включения аварийной сигнализации.

Управление световой сигнализацией осуществляется следующими элементами:

  • Переключатель поворотов;
  • Кнопка включения стоп сигналов;
  • Выключатель плафона заднего хода;
  • Выключатель аварийной сигнализации.

Как подключить мотор стеклоочистителя уаз буханка

Схема дворников уаз буханка Стеклоочиститель УАЗ буханка Стеклоочиститель — важная деталь любого автомобиля, обеспечивающая чистоту лобового стекла в любую погоду. Чтобы отремонтировать его при возникновении неполадок, нужно знать многое. Рабочий стеклоочиститель буханки состоит из переключателя положения щеток, самих щеток, мотора, реле, переключателя режима и бачка омывателя лобового стекла. Щётки стеклоочистителя, устанавливаемые на УАЗ производителем, небольшие — всего миллиметров, из-за чего очищается недостаточная для получения хорошего обзора область.

электрическая схема стеклоочистителя на уаз патриот. он же УАЗ Патриот гв и младше схема подключения дворников на уаз.

Отопитель и звуковой сигнал

УАЗ 31512 оборудован автономным отопителем. Циркуляция горячего воздуха в салоне осуществляется вентилятором. Мотор вентилятора запускается переключателем, установленным на панели. Мотор вентилятора имеет две скорости вращения ротора.

Машина оснащена звуковым сигналом. Он необходим для безопасного использования авто на дорогах общего пользования. Под действием электрического тока мембрана сигнала начинает колебаться, издавая звук. Управление сигналом осуществляется кнопкой, расположенной на рулевом колесе.

Очистка стекла

Лобовое стекло автомобиля УАЗ 31512 очищается щетками с электрическим приводом. Двигатель стеклоочистителя имеет два режима. В систему стеклоочистки входит электродвигатель омывателя. Управление системой осуществляется комбинированным переключателем.

ВНИМАНИЕ: В схему электрооборудования входит розетка для подключения проводки прицепа.

Из вышеперечисленного следует, что оборудование УАЗ 31512 состоит из нескольких электрических цепей. Проводка выполнена разноцветными проводами. Это облегчает процедуру ремонта при наличии цветной схемы.

Возможные неполадки проводки

Что может привести к проблемам в работе проводки:

  1. Обрыв проводов или повреждение их изоляции. В обоих случаях единственным вариантом будет замена поврежденного участка электроцепи. Обрыв цепи, а также перетирание кабелей может быть обусловлено воздействием внешних факторов, к примеру, если проводка была уложена там, где присутствуют трущиеся механизмы. Прежде чем заменить кабель, необходимо устранить причину, в противном случае неисправность в скором времени возникнет вновь. Решать проблему перетирания изоляции путем накручивания на кабель нескольких слоев изоленты также нецелесообразно.
  2. Короткое замыкание в системе. Определить такую неисправность позволит только диагностика электроцепи с помощью тестера — мультиметра. Замыкание может быть обусловлено также перетиранием кабелей электросети.
  3. Скачки напряжения. Такие неисправности могут быть обусловлены использованием слишком мощных потребителей энергии. Рассмотрим самый простой пример: вы установили в разветвитель на несколько гнезд. При включении потребителей напряжения в каждое гнездо на прикуриватель подается более высокий заряд тока. Гнездо прикуривателя рассчитано на определенное напряжение, а если вместо одного устройства питается два или три девайса, то соответственно, напряжение, проходящее через гнездо, будет выше в несколько раз. Это способствует появлению перепадов в работе электрической системы.
  4. Выход из строя предохранительного устройства. При перегорании предохранителя необходимо заменить вышедший из строя элемент. Но если перегорание происходит слишком часто, то нужно проверить гнездо, в котором деталь установлена. Возможно, причина кроется в перепадах напряжения, поэтому предохранитель преждевременно перегорает. Причину перепада нужно устранить.
  5. Неисправность генераторного узла. Проблемы в его работе можно определить по сниженному напряжению в бортовой сети, а также тусклому свету фар. Причем когда водитель жмет на педаль газа, яркость оптики заметно увеличивается. Это, как правило, свидетельствует о выходе из строя регулятора напряжения или износе щеток.
  6. Окисление контактов на концах проводов. Из-за окисления или повреждения контактов нарушается питание электрического оборудования, поскольку заряд не может поступать на устройство. Проблема окисления контактов может быть следствием воздействия влаги на проводку. Такая неполадка устраняется путем зачистки контактов либо их заменой. Для очистки можно использовать мелкозернистую наждачную бумагу.

ее неисправности, замена и доступная электросхема

28.09.2022
