Ускорительный насос карбюратора — как он работает?

Карбюратор – устройство очень сложное, представляет собой совокупность различных систем, которые взаимодействуют между собой. Каждый узел требует особого внимания, так как поломка даже одного станет причиной нарушения работы всего механизма. Многие неопытные автомобилисты даже не знают о том, что карбюратор их машины оснащен ускорительным насосом. Стоит разобраться в том, как это работает.

Что такое ускорительный насос
Как работает ускорительный насос карбюратора
Проверка ускорительного насоса

Что такое ускорительный насос

Ускорительный насос – механическая топливоподающая карбюраторная система, обеспечивающая принудительную подачу горючего при условии, что дроссельные заслонки открыты. Работа этого устройства не зависит от количества выходящего через диффузоры воздуха. Если резко разогнаться, то до цилиндров двигателя дойдет не все поданное горючее, а сама топливно-воздушная смесь обедняется. За компенсацию этих эффектов и отвечает ускорительный насос. Этот механизм отвечает за обеспечение необходимого состава топливно-воздушной смеси, причем с момента начала активного движения. Благодаря этому динамические качества машины улучшаться, то есть разгон будет более быстрым.

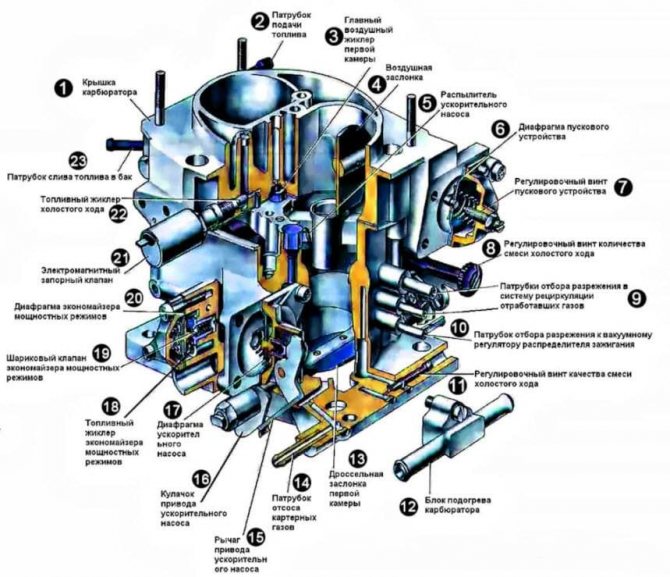

Что касается конструкции, то ускорительный насос сформирован из диафрагмы и ее головки, приводного рычага, всасывающего клапана, кулачка на оси дроссельной заслонки первичной камеры, нагнетательного клапана, распылителя, пружины хода всасывания и демпфирующей пружины.

Как работает ускорительный насос карбюратора

Подпружиненная диафрагма ускорительного насоса через рычаг связана с кулачком, расположенным на оси дроссельной заслонки первичной камеры. Шариковый всасывающий клапан на ходе всасывания, то есть тогда, когда дроссельная заслонка закрыта, дает свободный доступ топливу в полость под диафрагмой из поплавковой камеры. Когда происходит нагнетание, то есть дроссельная заслонка открыта, то этот клапан будет наоборот мешать горючему выйти обратно.

Благодаря нагнетательному клапану не воздух не подсасывается в насосную полость при всасывании. Этот же клапан пропускает топливо к распылителям при нагнетании. Всасывание происходит за счет того, что пружина диафрагмы упругая, нагнетание же получается благодаря силовому воздействию на боковую поверхность головки диафрагмы приводного рычага.

В диафрагменной головке между подпятником, контактирующим с рычагом, и тарелкой расположена пружина высокой жесткости. Диафрагма насоса, которая удерживается вялотекущим горючим, не успевает достаточно быстро пройти то расстояние, которое определяется ходом рычага. Из-за этого резко открывается дроссельная заслонка, а в этот момент описанная выше пружина сжимается. После этого происходит ее медленное разжимание во время выхода горючего из полости насоса. За счет медленного расслабления пружины диафрагма защищается от разрыва под действием высокого давления, создаваемого горючим.

Также такое ослабление увеличивает время процесса впрыска топлива на 1 – 2 с, а это крайне необходимо для того, чтобы работа двигателя была устойчивой.

Ускорительный насос подает горючее к паре распылителей – к жиклёрам на длинных трубках, которые выведены в обе карбюраторные камеры и установлены на специальном держателе. На этом же держателе установлен и клапан нагнетания.

Проверка ускорительного насоса

Проверять работоспособность ускорительного насоса нужно во избежание нарушений в функционировании всей системы. В качестве подготовительных работ нужно выполнить следующие действия:

— подкачать горючее в карбюратор с помощью рычага ручной подкачки на бензиновом насосе;

— снять корпус воздухофильтра;

— снять крышку карбюратора.

Как же проверить работу ускорительного насоса? Очень просто. Поверните рычаг дроссельной заслонки посредством воздействия на рычаг самого насоса. В это время обратите внимание на карбюратор сверху. Из распылительных носиков насоса должно выходить топливо сильными сплошными струйками. Они не должны задевать дроссельные заслонки и стенки смесительных камер, они просто должны падать на дно впускного колодца. Впрыск должен длиться всего несколько секунд.

Эту проверку можно провести посредством демонтажа карбюратора. Держите его перед собой, чтобы лучше можно было увидеть струи топлива. В это время бензин должен быть в поплавковой камере, иначе ускорительный насос ничего не будет подавать в распылитель. Слабость струй или их кривизна говорит о необходимости проведения прочистки распылителя, жиклеров и каналов. Попадание струй на стенки камер свидетельствует о том, что носики распылителей нуждаются в корректировке. Для этого достаточно будет использовать плоскогубцы, но действовать нужно аккуратно. Для проверки количества бензина, который подается ускорительным насосом, выполните следующие действия:

1) Уберите крышку с карбюратора, демонтировав само устройство;

2) В пластиковую емкость залейте 250 – 300 гр чистого бензина.

Дальше нужно будет подставить под карбюратор широкий сосуд, чтобы туда попадал бензин.

1) Половину объема поплавковой камеры заполните бензином. С помощью рычага заслонок подайте горючее в насос;

2) Некоторый объем бензина будет попадать в подставленную ниже емкость, посему горючее нужно будет оттуда слить;

3) Точно 10 раз проверните рычаг дроссельных заслонок до упора, очень желательно успеть все сделать за 30 сек;

4) Определите объем бензина, который вытек в подставленную тару за эти 10 прокачек. Для этого нужно перелить бензин в мерный стакан или же закачать его в десятикубовый медицинский шприц. Если объем топлива составит 5,25 – 8,75 мл, то насос функционирует исправно.

Для того, чтобы проверить насос, можно использовать не только бензин. Самый лучший вариант – это спецжидкость ЖТК-3. Наиболее распространенными дефектами ускорительного насоса являются засоренные форсунки, зависнувший обратный клапан, засорившийся столбик-клапан, разрушенная диафрагма, рычаг или же другой механический дефект. Засорение форсунок происходит чаще всего. Больше всего грязи скапливается в месте, где наклонный канал с большим диаметром переходит в малый вертикальный с диаметром в 0,4 мм.

Кроме того, грязь может скапливаться в области под диафрагмой. Если горючее из жиклера не поступает, то это признак двух дефектов: засорения самого жиклера или же прилипания шарика ко втулке обратного клапана. Причинами вялости струи топлива могут быть следующие неисправности: произошло зависание шарика, который не доходит до втулки обратного клапана, шарик вообще может отсутствовать, перепускной жиклер мог быть не запрессован, уплотнение диафрагмы между корпусом карбюратора и крышкой негерметично.

Вопрос ремонта ускорительного насоса достаточно сложен, но решаем. Вы можете сделать все самостоятельно, достаточно просто обратиться к Google или к знакомому автомеханику за советом.

Назначение и принцип действия ускорительного насоса карбюратора.

Вспомогательные устройства карбюраторов

В режиме разгона при резком открытии дроссельной заслонки происходит значительное обеднение горючей смеси, что вызывает «провал» в работе двигателя.

Объясняется это тем, что плотность воздуха значительно меньше, чем плотность бензина, в результате чего в начальный момент расход воздуха через воздушный канал увеличивается быстрее, чем истечение топлива из дозирующих систем, что и приводит к переобеднению горючей смеси.
Кроме того, при открытии дроссельной заслонки ухудшаются условия испарения топлива из-за повышения давления во впускном трубопроводе и понижения температуры горючей смеси.

Для предотвращения этих негативных явлений в карбюраторе применяются специальные устройства – ускорительные насосы, которые подают дополнительное количество топлива при резких открытиях дросселя.

Ускорительный насос служит для улучшения приемистости двигателя посредством принудительного впрыска дополнительных порций топлива в смесительную камеру при резком открытии дроссельной заслонки. Ускорительный насос, который может иметь механический, пневматический или мембранный привод, устанавливают отдельно или совмещают с экономайзером карбюратора.

***

Наибольшее распространение получили насосы с механическим приводом поршневого или мембранного типа.
На рисунке 1 показана схема ускорительного насоса поршневого типа.

При резком открытии дроссельной заслонки 1 через систему рычагов и пружину 5 поршень 6 насоса перемещается вниз. При перемещении поршня обратный клапан 7 закрывается, а нагнетательный клапан 4 открывается, и топливо через него подается в распылитель 2, откуда впрыскивается в воздушный канал карбюратора.

Если дроссельная заслонка открывается медленно, топливо из подпоршневого пространства через зазоры между поршнем 6 и его гильзой перетекает в надпоршневую полость, в связи с чем подача топлива насосом или уменьшается, или прекращается совсем. Заполняется насос топливом через обратный клапан

7 при закрытии дросселя.

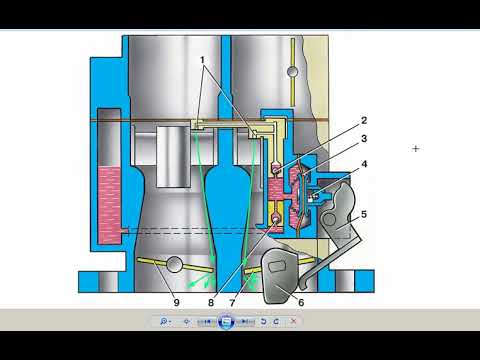

На рисунке 2 показана схема ускорительного насоса мембранного типа.
При резком открытии дроссельной заслонки 7 кулачок 6, расположенный на ее оси, перемещает рычаг 5 и через толкатель 4 нажимает на мембрану 3, преодолевая сопротивление возвратной пружины.
Мембрана через колодец ускорительного насоса, шариковый клапан 2 и распылители 1 подает топливо в смесительные камеры карбюратора, обогащая смесь. При возвращении мембраны в исходное положение топливо из поплавковой камеры засасывается через обратный шариковый клапан 8, поступая в рабочую полость ускорительного насоса.

***
