Ездить на авто с неисправной подвеской — все равно, что пытаться ходить с травмированной ногой: нестабильно, несбалансированно, небезопасно. Если передвигаться медленно, то, в принципе, нормально. Но какой тогда смысл?

Собственно, поэтому в первых автомобилях амортизаторов и не было — ездили они медленно, и рессоры вполне успешно гасили колебания.

Со временем скорости росли, и амортизаторы стали необходимыми. Ведь комфорт для водителя и пассажиров на неровностях — далеко не главная задача амортизаторов.

Функции амортизаторов

Главная задача амортизатора — удерживать колесо в постоянном контакте с дорогой при разгоне, торможении и на поворотах. Без амортизаторов машина при торможении клевала бы носом, задние колеса отрывались от земли, а на повороте каждый водитель мог бы исполнять трюк “езда на двух колесах”.

Кроме того, амортизаторы:

• гасят толчки от дороги через элементы подвески. Например, на пружинах автомобиль подпрыгивал бы, как мячик, на каждой кочке и после этого еще долго раскачивался. Амортизатор же демпфирует такие колебания;
• нивелируют вибрации от кузова;
• обеспечивают нормальную управляемость.

Таким образом, амортизаторы обеспечивают безопасность движения, управляемость, защищают элементы ходовой и рулевого от лишних нагрузок и создают комфорт для водителя и пассажиров.

Как устроен амортизатор

Амортизаторы справляются со своими задачами благодаря конструкции и принципу работы.

Элементарное устройство амортизатора:

• корпус;
• колба (цилиндр), наполненная маслом;
• шток с поршнем.

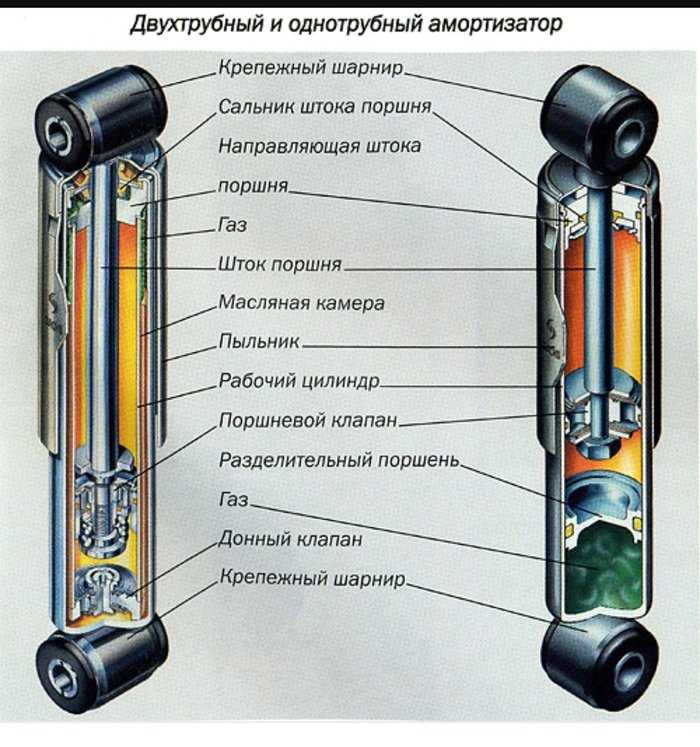

Принципиальное устройство амортизатора

Конечно, амортизаторы современных автомобилей устроены несколько сложнее, но чтобы понимать принцип работы, схемы достаточно.

Газомасляный амортизатор

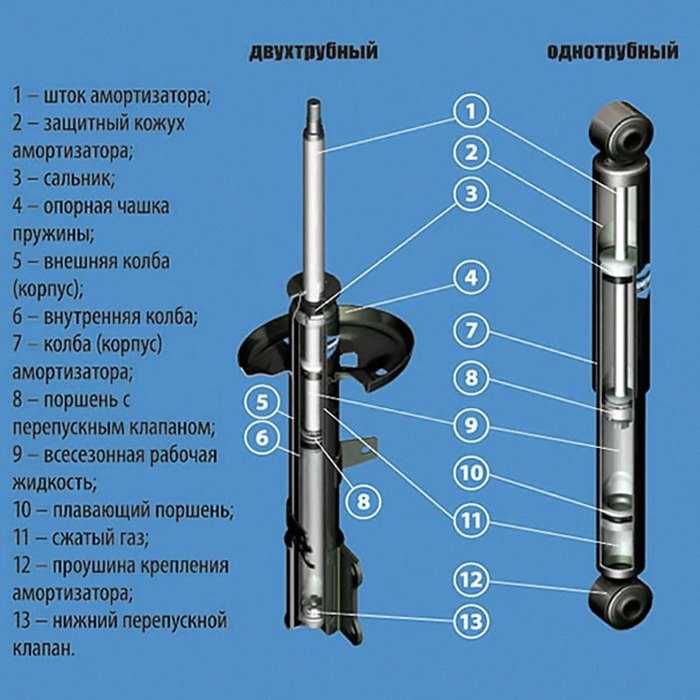

В современных авто применяются однотрубные или двухтрубные амортизаторы двухстороннего действия, т. е. сжатие и отбой.

Виды и принцип работы современных амортизаторов

Сейчас автопроизводители ставят демпфирующие устройства двух видов: масляные и газомасляные.

Масляный амортизатор состоит из двух соосных цилиндров (двухтрубный). Внутренний цилиндр (рабочая камера) заполнен маслом. В нем расположен подвижный шток, на нем поршень с обратными клапанами разного диаметра. Рабочая камера соединяется с внешним цилиндром через клапан сжатия.

Когда колесо наезжает на препятствие, шток амортизатора движется вниз, поршень выдавливает через клапаны масло из нижней камеры в верхнюю. Когда колесо попадает в яму, масло опускается вниз. Через клапан сжатия масло попадает в компенсационную камеру между рабочей камерой и внешней камерой, наполненную воздухом.

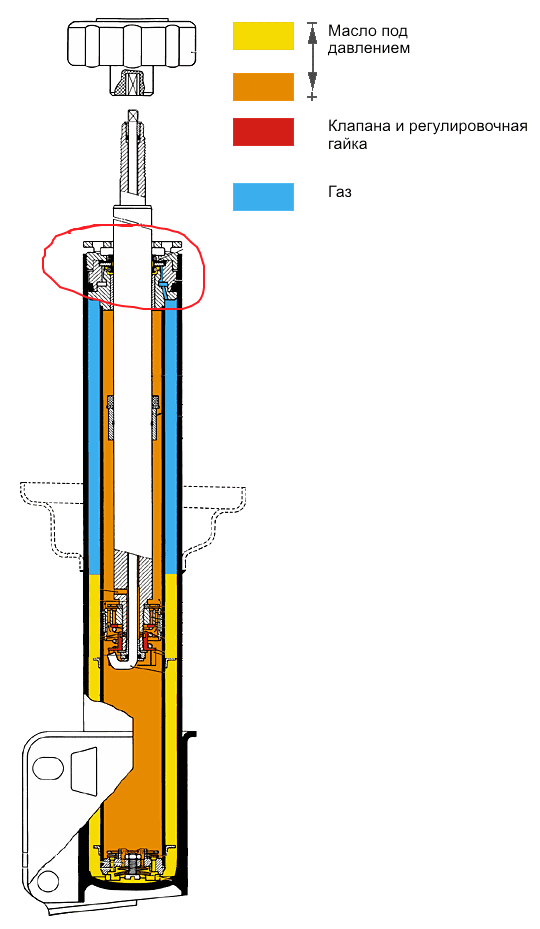

Двухтрубный масляный амортизатор

Компенсационная полость — основной недостаток масляных амортизаторов. В ней масло нагревается и закипает, и амортизатор теряет свои свойства.

Масляные амортизаторы считаются самыми мягкими и комфортными. Они идеальны для “марафонов” — спокойного путешествия на дальние расстояния, но для активной городской езды с постоянными ускорениями-торможениями они не подходят, т.к. быстрее и чаще закипают. Еще из плюсов: надежные и недорогие.

Газомасляный амортизатор может быть однотрубным (из одного цилиндра, разделенного на две камеры — в верхней масло, в нижней азот под высоким давлением) или двухтрубным — азот под небольшим давлением заполняет компенсационную полость.



Однотрубный амортизатор

В двухтрубных азот в компенсационной полости не дает маслу пениться. Такие амортизаторы идеально подходят для быстрой езды по плохому дорожному покрытию.

Газомасляные (в народе газовые) считаются улучшенной версией масляных устройств. Газ не позволяет маслу вспениваться во время интенсивной езды. Считаются золотой серединой: подходят и для шустрого городского ритма, и для путешествий по трассе, лучше держат дорогу на “гребенке”. Дороже масляных в среднем на 15-20%.

Спорить, какие амортизаторы лучше, можно бесконечно. Автопроизводители выбирают для своих авто оптимальные устройства — по техническим и эксплуатационным характеристикам, цене, ремонтопригодности и т.д.

Как и за любым другим устройством или агрегатом в автомобиле, за амортизаторами нужно следить. Тем более, что большинство из них ремонтопригодны — важно вовремя заметить признаки неисправности и обратиться к специалистам.

Ремонт и обслуживание амортизаторов

Записаться на СТО

Газомасляные амортизаторы: что в них особенного?

14.12.2019Рубрика: ДругоеАвтор: admin

В обеспечении устойчивости и управляемости авто играют роль не только водительское мастерство и ходовые характеристики самого транспортного средства. Качество установленных запчастей – амортизаторов, шаровых опор и других деталей подвески – во многом определяют как поведет себя автомобиль на дороге.

Поэтому к выбору каждой запчасти нужно соедует одходить ответственно. В этой статье рассмотрим один элемент – газомасляные аммортизаторы. Они сегодня считаются одним из оптимальных решений. Действительно ли это так и если да, то почему? Разберемся в этой статье.

Содержание статьи

• 1 Особенности и преимущества газомасляных амортизаторов
• 2 Газомасляные амортизаторы. Принцип работы и устройство
• 3 Какой амортизатор лучше: масляный или газомасляный? Выбор производителя

Особенности и преимущества газомасляных амортизаторов

Основное отличие газомасляного варианта от обычного газового состоит в том, что в первом случае движение деталей обеспечивается наличием масляной смазки.

Главное преимущество газомасляных амортизаторов – это повышение устойчивости автомобиля. Но достоинством это является не для всех и не всегда. Дело в том, что повышенная устойчивость «компенсируется» немного пониженным комфортом. Если дорожное покрытие плохое, водител и пассажиры будут сильнее это ощущать. С другой стороны, для езды по ровным дорогам газомасляные амортизаторы подойдут идеально.

Получается, что газомасляный амортизатор купить могут владельцы спортивных и гоночных автомобилей, а также внедорожников – и точно не прогадают. Впрочем, для езды по городу данный вариант запчастей подойдет любому автомобилю. Аналогично – и для езды по ровным загородным трассам и автобанам, где можно развить высокую скорость, ведь эти амортизаторы гарантируют высочайшие показатели маневренности и устойчивости.

Газомасляные амортизаторы. Принцип работы и устройство

Обязательным элементом конструкции является специальная емкость, которую предварительно заполняют газом. Стоит ли говорить, что газомасляный амортизатор должен быть герметичен и надежно удерживать внутри газ. Фактически, газ отвечает за сохранение устойчивости.

Газ внутри детали находится под большим давлением – от 4 до 20 атмосфер. Точное выставление давления зависит от:

• Массы транспортного средства;
• Скорости, с которой оно обычно движется;
• Качества дороги.

Учитывая эти показатели, особенности авто и пожелания владельца, механики запускают разные объемы газа и по-разному выставляют давление. При этом нельзя неравномерно заполнять правое и левое колеса, потому что это приводит к потере автомобилем управляемости.

Устройство газомасляного амортизатора характеризуется:

• Повышенной жесткостью;
• Способностью изменять диапазон сжатия.

Именно это и обеспечивает способность устройства соответствовать скорости и типу вождения, делая его универсальным вариантом.

Какой амортизатор лучше: масляный или газомасляный? Выбор производителя

Как уже было сказано, все зависит от автомобиля и дорожного покрытия, по которому он зачастую передвигается. Поэтому, однозначного ответа на этот вопрос нет – все индивидуально. Отметить можно только то, что качественные газомасляные амортизаторы отличаются высокой надежностью, способны «отъездить» свыше 60 тыс. км. Кроме того, они отличаются более сложной конструкцией.

Тем не менее, цена газомасляных амортизаторов находится практически на одном уровне с масляными. Особенно, если выбирать производителя, готового предложить детали с оптимальным соотношением цены и качества. Таким производителем является, например, немецкий бренд запчастей Deqst, чьи газомасляные амортизаторы созданы с использованием действительно инновационных технологий и качественных материалов. В результате автомобилист получает стабильную работу при любых погодных условиях и повышенный срок службы.

Впрочем, сочетание высокого качества и доступной цены распространяется не только на амортизаторы, но и на все производимые Deqst запчасти, отзывы автомобилистов о которых являются лучшим тому доказательством.

Конструкции амортизаторов — Эмульсионные, пенопластовые, азотные, однотрубные,

Если вам посчастливилось жить в городе с прекрасными асфальтированными дорогами и загадочным отсутствием выбоин, то амортизаторы для вас не проблема. Для тех, кто путешествует по бездорожью и в автономном режиме или гонит свой автомобиль по каньонам и горам, различные уровни амортизаторов существенно меняют впечатления от вождения.

Двухтрубные амортизаторы (азотные)

В двухтрубных амортизаторах используются внутренняя и внешняя трубки, которые разделяют масло и газ внутри демпфера (амортизатора). Внутренняя труба меньшего диаметра содержит узел вала поршня, базовый клапан и масло. Внешняя трубка содержит газообразный азот и масло для гидравлического амортизатора.

• Двухтрубный амортизатор является наиболее распространенным и используется в большинстве автомобилей.
• Преимущество конструкции благодаря большему соотношению хода поршня к корпусу демпфера, что означает большее перемещение поршня при меньшем общем размере.
• Более устойчив к дорожному мусору и будет продолжать функционировать до тех пор, пока внутренняя камера не будет повреждена.

Когда двухтрубный амортизатор заряжается газом, цель состоит в том, чтобы свести к минимуму аэрацию гидравлической жидкости, это происходит, когда амортизатор сильно работает и нагревается. Давление газообразного азота сжимает пузырьки воздуха в гидравлической жидкости, что предотвращает смешивание масла и воздуха (вспенивание). Без аэрации шок способен функционировать более эффективно и надежно.

Двойная трубка с азотом и газом . Эти амортизаторы отлично подходят для водителей общего назначения, тех, кто часто ездит по асфальтированным шоссе и дорогам, а по выходным время от времени выезжает на бездорожье.

Двухтрубные амортизаторы (пенопластовый элемент)

В пенопластовом амортизаторе используется компактный пенопластовый рукав внутри двухтрубного корпуса, который заменяет азот. Ячейка пены более компактна, чем газообразный азот, с точки зрения объема, оставляя больше места для масла гидравлического амортизатора, которое является основным охлаждающим агентом амортизатора.

Многие амортизаторы с пенопластовыми элементами разработаны для условий с высокой температурой, поскольку они обычно лучше, чем амортизаторы, заряженные азотом, в сопротивлении выцветанию при интенсивном использовании.

• Миф №1 — После перегрева и аэрации амортизаторы из пеноматериала не возвращаются к норме. Неправда, пенопластовые ячейки могут потерять функцию в течение очень долгого времени, но это не из-за резкого перегрева в какой-то момент.
• Миф #2 — Пена со временем распадается. Неправда для любого производителя амортизаторов приличного качества. Если вы покупаете безымянные запчасти на ebay, то возможно.

Разница в качестве езды между амортизаторами с газообразным азотом или пенопластом определяется исключительно клапанами, и в этом случае обе конструкции амортизаторов можно настроить так, чтобы они ощущались почти одинаково на одном и том же автомобиле. Не вводите в заблуждение, думая, что один из них тверже или мягче другого, это полностью сводится к клапану амортизатора, независимо от того, является ли он нитрогазовым или пенопластовым.

Доказано, что амортизаторы из пеноматериала дольше перегреваются и достигают уровня, при котором происходит затухание амортизатора, обычно более горячего, чем любой водитель когда-либо получит их (200-300 градусов).

---

Однотрубные амортизаторы

Однотрубные амортизаторы используют только одну внешнюю трубу. Нефть и газ разделены свободно плавающим поршнем, который помещает масло вверху, а газ внизу.

Однотрубная конструкция используется во все большем количестве заводских автомобилей. Toyota, Audi и Porsche имеют приложения, запускающие Bilstein с завода. Mercedes Benz использует однотрубные амортизаторы на своих автомобилях с 60-х годов.

• Однотрубная конструкция имеет большую площадь активной поверхности поршня, что означает большую и более постоянную демпфирующую силу.
• Более низкое рабочее давление приводит к более стабильной и контролируемой езде, хотя на шоссе это может ощущаться как немного более жесткое, чем эмульсионный амортизатор, это не резко
• Другие преимущества включают увеличенную емкость масла, улучшенный отвод тепла и долговечность.

---

Регулируемые амортизаторы

Однотрубные и двухтрубные конструкции позволяют регулировать с помощью внешних ручек и поворотных механизмов. Существуют одинарные и двойные регулируемые амортизаторы, позволяющие на лету настраивать несколько уровней сжатия. Амортизаторы гоночного уровня, такие как амортизаторы Fox 2.5 Factory DSC, позволяют регулировать низкую скорость и высокую скорость, обеспечивая более мягкую езду по шоссе и обеспечивая отличную обратную связь для более высокой скорости движения по бездорожью.

• Регулировка сжатия и отбоя позволяет водителю настраивать автомобиль так, чтобы он был смещен вперед или назад
• Идеально подходит для водителей, которые проводят много времени на трассе или в условиях бездорожья

---

Амортизаторы с резервуаром

Амортизаторы с резервуаром, удаленные (соединенные шлангом) или дополнительные (непосредственно на корпусе основного амортизатора, обычно соединенные каким-либо оборудованием), значительно расширяют возможности однотрубного амортизатора. В большинстве случаев резервуарные амортизаторы также имеют однотрубную газовую конструкцию для превосходного рассеивания тепла в сочетании с превосходным ходом, вы редко увидите резервуар на двухтрубном или эмульсионном амортизаторе.

• При таком большом объеме пространства для работы масла и газа это создает более существенную разницу для внутреннего рабочего давления, что обычно повышает качество езды для водителя.
• Меньшее повышение давления, меньший износ компонентов, более длительный срок службы — купите амортизаторы с резервуаром, если вы хотите модернизировать их на всю жизнь.
• Дальнейшее рассеивание тепла из-за увеличения объема и площади поверхности
• Увеличенный ход по сравнению с обычным однотрубным амортизатором того же размера, это связано с общим пространством для нефти и газа, которое основной корпус теперь делит с резервуаром.

---

Амортизаторы с внешним байпасом

Это высококачественные гоночные амортизаторы, которые используются на многих трофейных грузовиках и гоночных автомобилях, где иногда на корпусе основного амортизатора имеется головокружительное количество трубок. Большинство этих трубок, если не все, будут оснащены регулировочным клапаном, который ограничивает поток ударного масла через трубку.

Расположение внешних трубок зависит от определенных зон езды в амортизаторе, поэтому есть трубки ближе к середине, а трубки на самых концах амортизатора. Ограничивая или увеличивая поток масла в этих зонах, вы можете настроить амортизатор для определенных скоростей на заданной местности. Вот почему колеса грузовика иногда плавают / подпрыгивают очень постоянно в заданной зоне, когда грузовик движется с постоянной скоростью. Большая часть масла проходит через поршни основного амортизатора в средней зоне, и когда этот поршень попадает в следующую зону, демпфирование значительно увеличивается, чтобы удерживать подвеску в предпочтительной зоне.

---

Амортизаторы с внутренним байпасом

В некоторых случаях, например, в амортизаторах King Shocks IBP, в активном поршне амортизатора имеются вырезы, позволяющие маслу амортизатора течь через клапаны (или комплекты прокладок) в в этом случае масло затем встречает сопротивление на вторичном поршне, чтобы активировать первичный демпфирующий механизм. Это позволяет протекать определенному количеству масла без особого сопротивления, что обычно специально настраивается для мягкого комфорта в определенной зоне езды.

Другие конструкции амортизаторов с внутренним байпасом, такие как амортизаторы Old Man Emu BP51, имеют вырезы вдоль внутренней трубки амортизатора, что позволяет маслу свободно течь, когда главный поршень движется через камеру. Таким образом, когда поршень встречает сопротивление через масло, определенное количество масла может пройти «вокруг» поршня, через вырезы в трубках и циркулировать на другую сторону камеры. Это позволяет достичь аналогичных результатов с меньшим сопротивлением в оптимизированной зоне езды.

---

Эмульсионные амортизаторы

Эмульсионные амортизаторы предназначены для объединения масла амортизатора и газообразного азота в единую смесь, не разделенную внутренним поршнем или камерой. Термин «эмульсия» — это просто причудливый способ описать эти амортизаторы, типичный гидравлический амортизатор + газообразный азот — это эмульсионный амортизатор. При агрессивном ударном воздействии это создает значительное внутреннее давление, поскольку масло кавитирует и вспенивается, снижая демпфирующие свойства.

• Более высокое давление означает больший износ компонентов, что приводит к меньшей долговечности, чем амортизатор с меньшим внутренним давлением (однотрубный и с резервуаром)
• Более жесткая/жесткая езда благодаря более высокому давлению газа и внутреннему трению компонентов
• Сочетать оптимальные пружины и жесткость пружин сложнее из-за того, насколько сильно внутреннее давление эмульсионного амортизатора влияет на характеристики автомобиля и высоту дорожного просвета

Пневматические амортизаторы имеют впускное отверстие для воздуха, иногда называемое шредерным клапаном, которое позволяет нагнетать воздух в амортизатор и накачивать его для подъема автомобиля. Пневматические амортизаторы обычно устанавливаются только в задней части автомобиля и являются обычным дополнением к грузовикам и фургонам, перевозящим тяжелые грузы. Воздушный фитинг обычно размещается где-то в задней части автомобиля для прикрепления воздушного патрона, а накачивание происходит воздухом из воздушного компрессора или воздушного резервуара. Линии идут к амортизаторам от пневматического штуцера и обычно крепятся к раме ремнями или хомутами.

<

Старый пост Дешевые амортизаторы стоят больше, чем дорогие

Новое сообщение Как измерить свои удары

>

Дополнительная информация

Полное руководство по амортизаторам для буксировки и перевозки

Как хорошие амортизаторы помогают при буксировке и перевозке Заводские подвески печально известны своей перерессоренностью и не…

KYB Truck Plus Complete Performance Assembly

Truck-Plus Преимущества от KYB: Полная сборка Уже собран с правильной пружиной, т. ..

Bilstein 6112 и 5100 Амортизаторы, в чем основные отличия?

Если говорить прямо, эти амортизаторы предназначены для разных типов водителей и транспортных средств. 2…

Объяснение амортизаторов — Амортизаторы Monroe

В своей простейшей форме амортизаторы представляют собой устройства, похожие на гидравлические (масляные) насосы, которые помогают контролировать удар и отскок пружин и подвески вашего автомобиля. Наряду со сглаживанием неровностей и вибраций ключевая роль амортизатора заключается в том, чтобы шины автомобиля всегда оставались в контакте с дорожным покрытием, что обеспечивает максимально безопасный контроль и реакцию автомобиля на торможение.

Это то, что мы называем Треугольником безопасности Монро, поощряя автомобилистов проверять шины, тормоза и амортизаторы при каждом обслуживании, чтобы обеспечить оптимальную остановку, управляемость и устойчивость.

Что делают амортизаторы?

По сути, амортизаторы выполняют две функции. Помимо управления движением пружин и подвески, амортизаторы также постоянно удерживают ваши шины в контакте с землей. В покое или в движении нижняя поверхность ваших шин является единственной частью вашего автомобиля, соприкасающейся с дорогой. Каждый раз, когда контакт шины с землей нарушается или уменьшается, ваша способность управлять автомобилем, управлять автомобилем и тормозить серьезно снижается.

Вопреки распространенному мнению, амортизаторы не выдерживают вес автомобиля.

Амортизаторы Подробнее

Для начала немного науки. Амортизаторы работают, забирая кинетическую энергию (движение) вашей подвески и преобразовывая ее в тепловую энергию (тепло), которая затем рассеивается в атмосферу посредством механизма теплообмена.

Но это далеко не так сложно, как может показаться.

Как уже упоминалось, амортизаторы в основном представляют собой масляные насосы. Поршень прикреплен к концу поршневого штока и воздействует на гидравлическую жидкость в напорной трубке. Когда подвеска движется вверх и вниз, гидравлическая жидкость проталкивается через отверстия (крошечные отверстия) внутри поршня. Поскольку отверстия пропускают только небольшое количество жидкости через поршень, поршень замедляется, что, в свою очередь, замедляет движение пружины и подвески.

Амортизаторы автоматически адаптируются к дорожным условиям, поскольку чем быстрее движется подвеска, тем большее сопротивление они оказывают.

Типы амортизаторов

Хотя все амортизаторы выполняют одну и ту же функцию, для разных типов автомобилей и конструкций подвески требуются разные типы амортизаторов, которые могут быть совершенно разными.

Независимо от области применения все амортизаторы относятся к одному из трех основных типов: обычные телескопические амортизаторы, стойки или пружинные амортизаторы.

Обычные телескопические амортизаторы

Это самый простой тип амортизатора, который обычно заменяют, а не ремонтируют.

Амортизаторы этого типа можно найти как на передней, так и на задней подвеске, и они относительно недорогие.

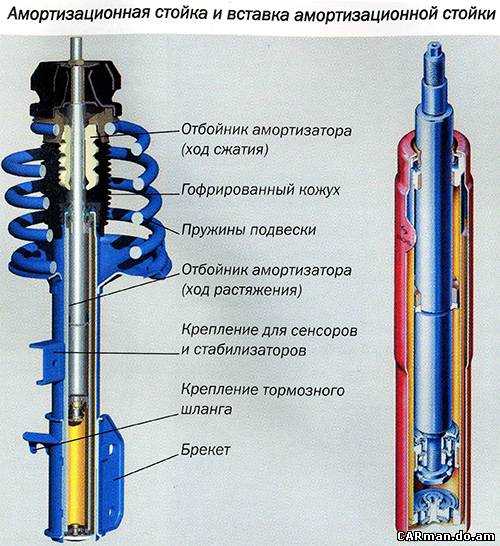

Амортизаторы стоечного типа

Хотя они выполняют ту же основную работу, стойки заменяют часть системы подвески и должны быть более прочными, чтобы выдерживать большие нагрузки и усилия.

Хотя чаще всего их можно увидеть спереди и сзади на автомобилях малого и среднего размера, в настоящее время более крупные автомобили имеют тенденцию к конструкции подвески на основе стоек. Категория стойки далее делится на герметичные и ремонтопригодные узлы.

Как следует из названия, герметичные блоки рассчитаны на полную замену, тогда как ремонтопригодные (McPherson) стойки могут быть оснащены сменными картриджами.

Пружинные амортизаторы

Пружинные амортизаторы имеют характеристики как телескопических, так и стоечных амортизаторов. Как и стойки, пружинный амортизатор представляет собой узел подвески и демпфирующее устройство в одном блоке.
