Радиатор



Назначение и устройство радиатора

Радиатор предназначен для передачи теплоты от охлаждающей жидкости потоку воздуха, т. е. он является основным теплообменным узлом системы охлаждения двигателя.

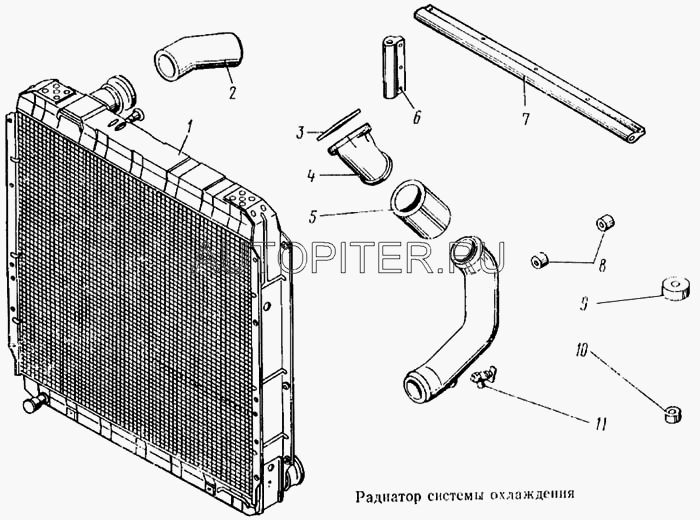

Общее устройство радиатора жидкостной системы охлаждения двигателя представлено на рисунке 3.

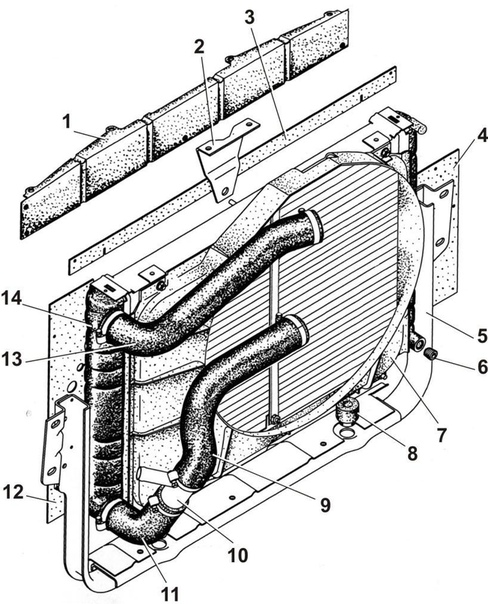

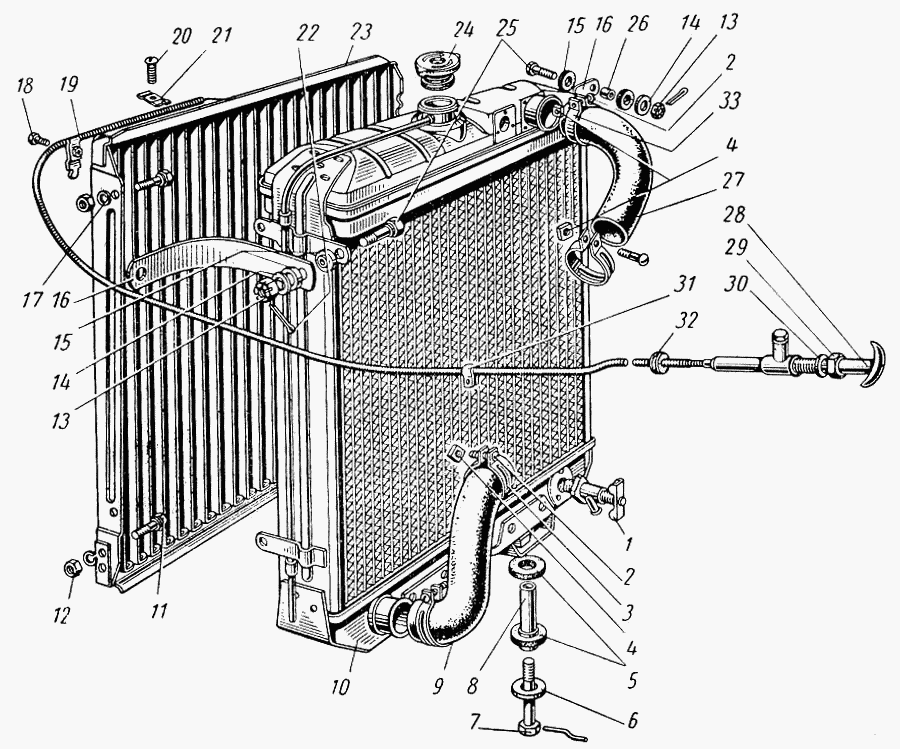

Более подробно устройство радиатора показано на рисунках 1 и 2.

Верхний 9 (рис. 1,а) и нижний 15 бачки радиатора соединены с сердцевиной 12. В верхний бачок впаяны заливная горловина 8 с пробой 7 и патрубок для подсоединения гибкого шланга, который подводит нагретую охлаждающую жидкость к радиатору.
Сбоку заливная горловина имеет отверстие для пароотводной трубки.
В нижний бачок впаян патрубок отводящего гибкого шланга 13.
К верхнему и нижнему бачкам прикреплены боковые стойки 6, соединенные пластиной, припаянной к нижнему бачку.

Стойки и пластины образуют каркас радиатора.

Основным теплообменным элементом радиатора является его сердцевина, состоящая из многочисленных трубок, соединенных в соты с помощью металлических пластин или лент. Трубки радиатора могут иметь круглое, овальное или прямоугольное сечение. При этом чем меньше площадь проходного сечения и тоньше стенка трубки, тем выше ее теплообменная способность.
Для прохода охлаждающей жидкости применяют шовные или цельнотянутые трубки из латунной ленты толщиной до 0,15 мм.

Сердцевины радиаторов автомобилей могут быть трубчато-пластинчатыми или трубчато-ленточными.
В трубчато-пластинчатых радиаторах охлаждающие трубки располагаются относительно потока воздуха в шахматном порядке в ряд или под углом (рис. 2,а-г). Пластины оребрения выполняются плоскими или волнистыми. Для усиления теплоотдачи на них могут быть выполнены специальные турбулизаторы в виде отогнутых просечек, которые образуют узкие и короткие воздушные каналы, расположенные под углом к потоку воздуха (рис.

2,д).

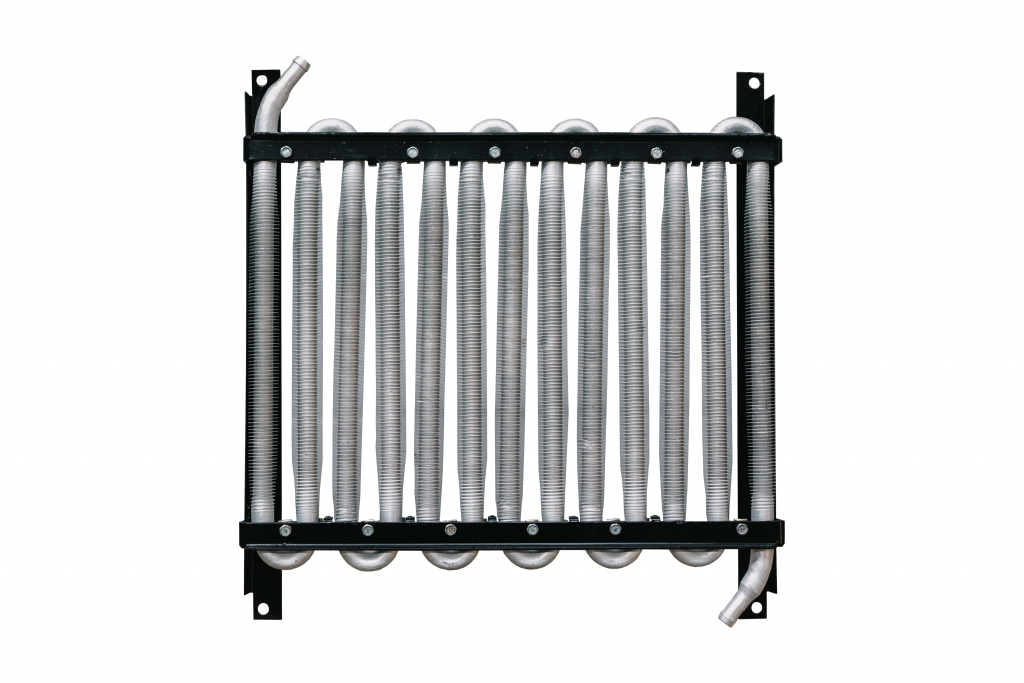

В трубчато-ленточных радиаторах (рис. 2,е) охлаждающие трубки располагаются в ряд. Ленту для решетки изготовляют из меди толщиной 0,05…0,1 мм. Для усиления теплоотдачи создают завихрения воздушного потока путем выполнения на ленте фигурных выштамповок или отогнутых просечек (рис. 2,ж).

В последнее время получили широкое распространение радиаторы из алюминиевого сплава, которые легче латунных и дешевле, однако их надежность и долговечность уступает радиаторам из латунных сплавов. Кроме того, латунные радиаторы проще ремонтировать при помощи пайки. Детали и элементы конструкции алюминиевых радиаторов соединяются обычно завальцовкой с применением герметизирующих материалов.

Радиатор соединен с рубашкой охлаждения двигателя патрубками и гибкими шлангами, которые прикреплены к патрубкам стяжными хомутами. Такое соединение допускает относительное смещение двигателя и радиатора без нарушения герметичности системы жидкостного охлаждения.

Пробка 7, закрывающая горловину 8 радиатора, состоит из корпуса 18 (рис. 1,б), парового 22 и воздушного 25 клапанов и запирающей пружины 21.

На стойке 20, с помощью которой к корпусу прикреплена запирающая пружина, установлен паровой клапан, прижатый пружиной 19. Воздушный клапан 25 прижимается пружиной 26 к седлу 27.
Плотное прилегание клапанов к седлам достигается установкой резиновых прокладок 23 и 24. При повреждении резиновых прокладок система охлаждения становится открытой и охлаждающая жидкость закипает при температуре

100 ˚С.
При исправных клапанах давление в системе несколько больше давления окружающей среды и температура кипения охлаждающей жидкости составляет 108…119 ˚С.

В случае закипания охлаждающей жидкости в системе охлаждения давление пара в радиаторе возрастает. При давлении 145…160 кПа открывается паровой клапан 22, преодолевая сопротивление пружины 19. Система охлаждения сообщается с атмосферой, и пар выходит из радиатора через пароотводящую трубку 17.
После охлаждения жидкости пар конденсируется и в системе охлаждения создается разрежение.
При давлении 1…13 кПа открывается воздушный клапан 25 и в радиатор через отверстие 28, и клапан начинает поступать воздух из атмосферы. Паровой и воздушный клапаны предотвращают возможное повреждение радиатора вследствие высокого давления, как с внешней, так и с внутренней стороны.

В случае использования в системе охлаждения расширительного бачка, клапаны могут размещаться в его пробке.

Для регулирования потока воздуха, проходящего через сердцевину радиатора, в системе охлаждения грузовых автомобилей и автобусов, а также легковых автомобилей устаревших конструкций применяют жалюзи с приводом из кабины водителя (рис. 1,а).
Жалюзи изготовляются из набора вертикальных или горизонтальных пластин-створок из оцинкованного железа, которые объединены рамкой и шарнирным устройством, обеспечивающим одновременный (или групповой) поворот пластин вокруг оси. При перемещении рукоятки 4 вперед до отказа створки жалюзи полностью открываются, и воздух свободно проходит между трубками радиатора, отбирая у них излишки теплоты. Для регулирования температурного режима рукоятку привода жалюзи можно установить на фиксаторе

5 в любом промежуточном положении.
В некоторых автомобилях применяются жалюзи в виде брезентовых или кожаных штор, подпружиненных в специальном тубусе и оснащенных механизмом подъема и опускания.

Современные легковые автомобили, как правило, не оснащаются жалюзи для регулирования воздушного потока к радиатору – чаще применяются системы автоматического включения и выключения вентилятора системы охлаждения с помощью электрических или гидравлических устройств. Это позволяет повысить комфорт управления автомобилем.

Эффективность обдува сердцевины радиатора воздухом повышается за счет применения направляющего кожуха – диффузора 16, который крепится к рамке радиатора и охватывает по кругу вентилятор системы охлаждения. Диффузор направляет воздушный поток через сердцевину, исключая его движение мимо радиатора.

***



Особенности эксплуатации радиаторов

Поскольку радиатор изготовляют из тонкостенных трубок и пластин, он является очень нежным и хрупким устройством. Поэтому при обслуживании и ремонте необходимо бережно обращаться с радиатором, чтобы не повредить детали сердцевины, патрубки или бачки.

В летний период времени водители нередко используют в качестве охлаждающей жидкости воду – она дешевле и эффективнее участвует в процессах теплообмена благодаря физическим свойствам. Но такая экономия может привести к повреждению и даже разрушению деталей и узлов двигателя.
Не следует забывать, что антифризы уменьшают образование накипи на стенках рубашки охлаждения блока и головки блока. Кроме того, в современных автомобилях низкозамерзающие жидкости зачастую служат не только для охлаждения двигателя, но и для смазки некоторых узлов, например, подшипников жидкостного насоса системы охлаждения.

Вода такие функции выполнять не может.

При использовании воды в жидкостной системе охлаждения вместо низкозамерзающих жидкостей в холодный период времени года, ее следует тщательно удалять из радиатора и рубашки охлаждения двигателя при постановке автомобиля на хранение в не отапливаемых помещениях и на открытой стоянке. В противном случае замерзшая вода (как известно, вода расширяется при замерзании) может нарушить герметичность системы, повредив стыковые соединения деталей и даже разорвать трубки сердцевины и бачки радиатора, головку блока и блок-картер двигателя.
По этой причине необходимо убедиться, что вода полностью вытекла через открытые краники на блоке и радиаторе (крышка радиатора при этом должна быть снята), а затем продуть систему несколькими оборотами коленчатого вала при помощи стартера или даже на несколько секунд запустив двигатель без охлаждающей жидкости.
Краны после слива воды из системы охлаждения лучше оставить открытыми.

Иногда вода в системе охлаждения может привести к перегреву двигателя при запуске в очень холодное время года, если в системе охлаждения предусмотрены терморегулирующие клапаны – термостаты. В период прогрева двигателя термостат закрывает допуск охлаждающей жидкости в радиатор, и направляет ее по малому кругу. В это время часть воды, находящаяся в радиаторе двигателя, патрубках и гибких шлангах, а также в радиаторе отопителя кабины, остается неподвижной и может замерзнуть, образовав ледяные пробки в различных участках большого круга, чаще всего – в трубках радиатора и патрубках.
После прогрева двигателя и открывания клапана термостата в большой круг системы охлаждения эти пробки зачастую не удается растопить из-за отсутствия циркуляции воды, и она продолжает перемещаться лишь по малому кругу, нагреваясь все сильнее. Это может привести к перегреву двигателя. В таких случаях необходимо принять меры к ликвидации ледяных пробок в системе – автомобиль срочно поставить в теплый гараж, а патрубки и трубки радиатора проливать горячей водой, пока пробки не растают. Если при этом двигатель не заглушается, следует внимательно следить за его температурой.

Избежать подобных неприятностей можно используя в системе охлаждения специальные низкозамерзающие жидкости — антифризы.

***

Устройство жидкостного насоса



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Автомобильный радиатор системы жидкостного охлаждения

Радиатор является одним из ключевых и наиболее важных элементов жидкостной системы охлаждения. Основной задачей становится рассеивание в атмосферу тепла, которое было отведено от двигателя охлаждающей жидкостью. Радиатор системы охлаждения двигателя можно считать важнейшей деталью самого силового агрегата.

Устройства, похожие на современный радиатор, устанавливались на самых ранних версиях автомобилей с ДВС, так как без указанного элемента охлаждения работа силовой установки становится попросту невозможной.  Это устройство напрямую отвечает за поддержание нормальной рабочей температуры двигателя в строго отведенных рамках. Такая защита бережет мотор от перегрева, который неминуемо выведет практически любой двигатель внутреннего сгорания из строя.

Содержание статьи

История создания радиатора

Водяная система охлаждения появилась на заре двигателестроения. Впервые концепцию радиатора применили на первом серийном автомобиле под названием Benz Velo, который оказался в свободной продаже в 1886 году. Данную идею устройства продолжил развивать Вильгельм Майбах, который сконструировал изделие с сотами. Разработка нашла применение в конструкции модели Mercedes 35HP.  За последующие десятилетия и до наших дней устройство радиатора не претерпело глобальных изменений, оставшись практически в том же самом виде, что и во времена Майбаха.

Первые жидкостные системы охлаждения двигателя не имели водяного насоса (помпы), который заставлял охлаждающую жидкость (в самом начале это была простая вода) принудительно циркулировать в системе. Ранние разработки системы охлаждения ДВС опирались на эффект термосифона.

Благодаря такому эффекту охлаждающая жидкость попадала в радиатор. Эффект термосифона основывается на том, что плотность воды понижается при нагреве. Разогретая вода благодаря этому свойству устремляется вверх. В итоге нагретая жидкость оказывалась в устройстве, проникая туда посредством прохода через верхний патрубок.

Внутри радиатора происходило охлаждение воды, плотность жидкости снова возрастала. Это приводило к тому, что вода опускалась в нижнюю часть радиатора, а уже оттуда проникала обратно в рубашку двигателя через нижний патрубок. Главным недостатком систем с эффектом термосифона стало то, что они не могли обеспечить должного охлаждения на фоне постоянно растущей мощности ДВС. Такие системы достаточно быстро вытеснили решения, которые основывались на применении центробежного водяного насоса (помпы).

Радиатор в системе жидкостного охлаждения

Главной задачей элемента является отвод тепла от силовой установки в атмосферу путем охлаждения жидкости, которая проходит внутри по каналам. Для обеспечения лучшего отвода тепла устройство монтируется в таком месте, где отмечен наилучший обдув встречным воздушным потоком в процессе движения автомобиля. Типичным местом установки в подкапотном пространстве является область за радиаторной решеткой спереди автомобиля. Стоит отметить, что даже в автомобилях с задним расположением ДВС радиатор зачастую устанавливается спереди. Отличием становится прокладывание более длинных магистралей системы охлаждения к двигателю.

Существуют и другие места для монтажа устройства охлаждения, но встречаются реже. Автомобили с заднемоторной компоновкой могут иметь радиатор, который установлен вдоль боковой стенки. Такое решение можно встретить на спортивных автомобилях, которые имеют сразу два радиатора охлаждения, расположенные вдоль обеих стенок моторного отсека. Эффективный обдув воздухом реализован путем использования воздухозаборников. Указанный воздухозаборник располагают в задней части машины на боковых стенках.

 Устройство радиатора

а – устройство; б – паровой клапан открыт; в – воздушный клапан открыт.

• Радиатор конструктивно имеет верхний (1) и нижний (7) бачок.  Эти бачки соединены между собой трубками (5) из латуни или алюминия. К этим трубкам посредством пайки прикреплены пластины (6), которые увеличивают площадь поверхностного охлаждения элемента. Через эту поверхность тепло отводится от охлаждающей жидкости и отдается в окружающую среду.
• Верхний бачок имеет заливную горловину для заправки охлаждающей жидкостью. Горловина перекрывается пробкой (3). В этой пробке имеются паровой (11) и воздушный (12) клапаны.
• Верхний бачок также имеет патрубок (2) для того, чтобы соединить радиатор с рубашкой охлаждения мотора. Такое соединение реализовано посредством резинового шланга.  Дополнительно имеется пароотводная трубка (4), а также датчик  электрического термометра (13).
• Нижний бачок (7) имеет патрубок (8) для соединения устройства с насосом (помпой). Еще имеется  дополнительный кран, который способен обеспечить слив охлаждающей жидкости. На раме автомобиля радиатор крепится специальными крепежными деталями (9).

Так называемые сердцевины (пластины радиатора)  являются основными элементами теплообмена. В зависимости от типа сердцевины выделяют следующие типы радиаторов:

1. трубчатые;
2. пластинчатые;
3. трубчато-ленточные и т.д.

Бачки радиатора могут быть изготовлены из пластика или металла. Если взглянуть на устройство более детально, тогда  основная часть сердцевины, по сути, является набором бесшовных алюминиевых или латунных трубок. Трубки, соединяющие верхний и нижний патрубки, имеют толщину стенок до 0,15 миллиметра. Жидкость, проходящая через сердцевину радиатора охлаждения, расходится на большое количество микропотоков. Каждая такая трубка покрывается своеобразными ребрами, которые являются тонкой гофрированной медной или алюминиевой лентой.

Изделия из алюминия имеют меньший вес сравнительно с другими материалами изготовления, но склонны к ускоренному разрушению. Дело в том, что возникает ряд существенных сложностей при попытке сварки этого металла, а также алюминий плохо противостоит механическим повреждениям.

Для того чтобы алюминиевый продукт приблизился по качеству охлаждения к латунной конструкции,  его необходимо изготавливать большим по размеру и увеличивать толщину элемента. В начале эпохи автомобилестроения активно использовались сотовые радиаторы. Такое устройство было выполнено из небольших отрезков латунных трубок, которые имели пятиугольное сечение. Жидкость внутри таких трубок не циркулировала принудительно, а весь процесс охлаждения осуществлялся посредством контакта металлических ребер со встречным потоком воздуха.

Вернемся к устройству современного радиатора. Паровой клапан, изображенный на рисунке, нагружается специальной пружиной (10). Пружина имеет упругость 1250—2000 г. Это позволяет нарастить давление в радиаторе охлаждения и повысить температуру закипания охлаждающей жидкости в жидкостной охлаждающей системе до отметки 110-119°С. Такое решение обеспечивает уменьшение объема охлаждающей жидкости во всей системе, что означает параллельное снижение массы двигателя. При этом сохраняется необходимая интенсивность охлаждения силового агрегата. Еще одним плюсом становится уменьшение потерь, под которыми следует понимать испарение охлаждающей жидкости.

Воздушный клапан также нагружают пружиной, но более слабой по силе противодействия. Упругость такой пружины находится на отметке 50-100 г. Задачей воздушного клапана является пропуск воздуха внутрь устройства в том случае, если произошла конденсация охлаждающей жидкости после того, как она закипела и была охлаждена.

Другими словами, внутри системы за счет явления парообразования может возникнуть избыточное давление. Точка кипения охлаждающей жидкости соответственно ему повышается, при этом нет зависимости от атмосферного давления, так как давление сброса задается клапаном в крышке. Такое свойство системы охлаждения незаменимо в процессе езды по горной местности. По причине пониженного атмосферного давления в горах охлаждающая жидкость закипает быстрее, чем в обычных условиях. Данное решение установки воздушного клапана позволяет таким образом предотвратить разрушение радиатора. который может быть попросту раздавлен атмосферным давлением.

Пробка, оснащенная клапанами, обеспечивает открытие выпускного клапана в случае закипания охлаждающей жидкости внутри системы и возникновения избыточного давления, которое приблизительно находится на отметке 0,5 кг/см². Пар выводится в пароотводную трубку. Впускной клапан обеспечивает доступ воздуха тогда, когда давление внутри оказывается ниже атмосферного давления (ниже 1 кг/см²), что возникает в устройстве при остывании охлаждающей жидкости.

Таким образом, устройство пробки полностью изолирует систему охлаждения от внешней атмосферы. По этой причине описанную систему называют системой охлаждения закрытого типа.

В закрытой системе охлаждения для слива охлаждающей жидкости нужно открыть сливные краны и извлечь пробку радиатора. Чтобы спустить жидкость из водяной рубашки двигателя, в нижней части блока отдельно предусмотрен соответствующий кран для слива. Существует также система охлаждения открытого типа. В открытой системе горловина устройства охлаждения закрыта пробкой без клапанов. В такой системе вода закономерно кипит при температуре 100°С.

Регулировка температуры охлаждающей жидкости

За поддержание постоянной температуры в системе охлаждения  двигателя отвечает термостат. Данный элемент распределяет движение охлаждающей жидкости по контурам. Эти контуры называются малый и большой круг. Рубашку двигателя можно считать малым кругом, движение потока через радиатор-большой круг. Возникает такая ситуация, когда охлаждения  наружным воздухом при движении ОЖ по большому кругу в жаркую погоду или при нагрузках  оказывается недостаточно. Чтобы обеспечить эффективный отвод нагретого воздуха и поддерживать постоянную температуру охлаждающей жидкости дополнительно устанавливается один или целый ряд вентиляторов. Такие вентиляторы  могут иметь механический привод (вискомуфту) или электрический привод.

 Регулирование теплового режима «шторкой»

Жидкостная система охлаждения двигателя внутреннего сгорания может быть оснащена двойным регулированием теплового режима. Первым регулятором выступает термостат, о котором мы уже говорили. Вторым терморегулирующим элементом становится шторка-жалюзи.

Устройства с двойным регулированием конструктивно имеют жалюзи, установленные непосредственно перед радиатором. Благодаря такому решению в сильные морозы радиатор можно прикрыть, уменьшив интенсивность обдува наружным воздухом. Отвод тепла снизится, а само тепло можно более эффективно использовать для поддержания рабочей температуры ДВС и интенсивного отопления салона автомобиля.

Жалюзи представляют собой пластины из металла, которые соединены между собой шарнирами. Эти шторки могут иметь вертикальное или горизонтальное расположение перед устройством. Управление таким решением осуществляется рукояткой из салона автомобиля, а также может быть реализовано автоматически в отдельных конструкциях. Принцип действия механического устройства заключается в том, что задвигая или вытягивая рукоять в салоне, водитель осуществляет поворот пластин. Происходит изменение щели между жалюзи и происходит регулировка интенсивности обдува радиатора воздушными потоками. Результатом становится воздействие на температуру охлаждающей жидкости.

В условиях предельно низких температур на капот и радиаторную решетку дополнительно крепят специальный утеплительный чехол. Такой чехол изготовлен из водонепроницаемой пожаробезопасной ткани. Указанные меры способствуют поддержанию рабочего теплового режима двигателя в необходимых рамках.

Установка дополнительного радиатора

Появление мощных высокофорсированных атмосферных и турбодвигателей, которые работают в самых разных режимах нагрузки,  поставило перед разработчиками задачу установить дополнительные устройства охлаждения. Инженеры реализовали параллельную установку дополнительного радиатора. Такое решение получило свой отдельный электрический вентилятор. Не стоит путать дополнительный радиатор охлаждения с интеркулером, который устанавливается для охлаждения сжатого воздуха в системах с турбонагнетателем.

Принцип работы

Для правильного функционирования современные жидкостные системы охлаждения в процессе работы учитывают множество важнейших параметров. Специальные датчики снимают показания температуры двигателя, температуры охлаждающей жидкости и моторного масла, температуры за бортом и т.д.

Если вкратце описывать принцип работы системы охлаждения, тогда  за точку отсчета стоит принять жидкостной насос. Этот элемент заставляет охлаждающую жидкость постоянно двигаться  и циркулировать по кругу. При этом проход через рубашку охлаждения двигателя (малый круг) позволяет жидкости омывать горячие стенки головки блока и цилиндров.  Когда температура охлаждающей жидкости растет, тогда при определенных показателях срабатывает термостат и открывает доступ жидкости в большой круг (радиатор). Так удается избежать перегрева двигателя и эффективно отдать жидкости избыточное тепло от нагретых деталей мотора. Когда горячая жидкость попадает в устройство охлаждения, от неё происходит отвод тепла в окружающую атмосферу. Полный цикл заканчивается, а охлажденная жидкость движется аналогично по новому циклу.

Вполне очевидно, что радиатор является своеобразным теплообменником, который обеспечивает эффективное охлаждение не самого мотора, а охлаждающей жидкости. Установка дополнительного вентилятора или жалюзи позволяет поддерживать температуру жидкости на оптимальном для работы мотора уровне как в экстремальный  холод, так и в сильную жару.

Диагностика и ремонт неисправностей радиатора своими руками

Главной диагностической процедурой является периодический контроль системы охлаждения двигателя на предмет утечек и снижения объема охлаждающей жидкости в расширительном бачке. Контролировать количество жидкости можно визуально. Так как жидкость постоянно нагревается и охлаждается, со временем входящая в состав любой ОЖ вода частично выпаривается, что и приводит к общему снижению объема.

Если говорить о неисправностях радиатора, тогда основной является загрязнение его сот и каналов, а также их разрушение. Загрязнение приводит к тому, что циркуляция жидкости внутри устройства ухудшается, ОЖ при движении по большому кругу не успевает остыть. В таких условиях мощности вентилятора перестает хватать, так что перегрев двигателя неминуем.

Начинать ремонт радиатора охлаждения двигателя с загрязненными сотами стоит начинать с обычной промывки сердцевины проточной водой. Необходимо отсоединить нижний патрубок, а далее через горловину начинать заливать воду. Крайне желательно осуществлять промывку сот устройства охлаждения водой под давлением. В ряде случаев, когда радиатор сильно забит, его можно распаять и произвести демонтаж верхнего и нижнего бачков. После демонтажа становится возможным осуществить чистку сердцевины механическим способом.

В процессе эксплуатации верхний или нижний бачок, а также и сами соты начинают течь. Это происходит по причине использования низкосортных охлаждающих жидкостей, механических повреждений и т.д. Если подтекание незначительное, тогда можно попытаться засыпать или залить в радиатор специально предназначенное для временного устранения таких дефектов решение из автомагазина. К «дедовским» методам относят добавку большой порции горчичного порошка, который размокает и затягивает трещину. Как первый, так и второй способ не ремонтирует устройство полностью, а только позволяет устранить течь на время дороги до СТО и постановки автомашины на ремонт.

Помните, что когда двигатель горячий, открывать пробку радиатора опасно! Можно получить сильный ожог паром и горячей охлаждающей жидкостью. Перед тем как открыть пробку на горловине, нужно максимально широко накрыть саму пробку и область вокруг неё тканевым материалом, а уже потом отворачивать.

Что касается расширительного бачка, то пробку на нем при разогретом моторе нужно отвинчивать с аналогичной осторожностью. Слегка прокрутите пробку, но не до конца. Вы услышите характерный звук вырывающегося воздуха, похожий на тот, что возникает при открытии крышки на бутылке газированной воды. После такого стравливания крышку бачка можно постепенно открывать полностью и осуществлять контроль или долив охлаждающей жидкости.

Читайте также

Устройство и принцип действия радиатора охлаждения двигателя

Радиатор охлаждения двигателя — Служит для выполнения очень важной функции. Для поддержания нужной для работы двигателя температуры. При запуске двигателя радиатор, не несет ни какой функции, это способствует быстрому прогреву двигателя. Когда двигатель достигает нужной температуры, термостат подключается в работу и помогает радиатору, чтобы двигатель не перегрелся. Если долгое время двигатель проработал на высоких оборотах, то температура жидкости всё же повышается. То к работе радиатора подключается вентилятор, нагоняя воздушный поток через середину радиатора, чтобы теплообмен был интенсивнее.

Радиатор охлаждения двигателя охлаждает жидкость, поступающую из двигателя и циркулирующую по трубкам. Радиатор состоит из двух баков, верхнего и нижнего, а так же сердцевины и деталей крепления.

В систему охлаждения жидкость заливают через горловину бака которая расположена вверху и закрыта крышкой. Жидкость которая проходит через сердцевину радиатора, разделяется на множество струек, для обеспечения более интенсивного охлаждения за счет увеличения площади соприкосновения жидкости со стенками трубок радиатора.

Работу системы охлаждения обеспечивает система управления двигателем.
Охлаждающая жидкость в системе имеет принудительную циркуляцию, которую обеспечивает центробежный насос. Потом горячая жидкость идет в радиатор на счет чего и происходит отвод тепла в окружающую среду. Тут цикл заканчивается, а вот охлажденная жидкость заново повторяет цикл.

Учитывая вышесказанное можно сказать что радиатор обеспечивает охлаждение жидкости как теплообменник. Для обеспечения более эффективной работы радиатора, обычно перед двигателем устанавливают специальный вентилятор радиатора. Этот вентилятор начинает работать автоматически с помощью специального термодатчика при повышения доступной температуры рабочего двигателя.

Радиатор | Устройство автомобиля



Как устроен радиатор?

Радиатор (рис.28, а) состоит из верхнего 1 и нижнего 7 бачков, соединенных между собой латунными или алюминиевыми трубками 5, к которым припаяны пластины 6, увеличивающие площадь поверхностного охлаждения радиатора, через которую отводится теплота охлаждающей жидкости в окружающую среду.

В верхнем бачке выполнена горловина для заливания охлаждающей жидкости. Она закрывается пробкой 3, в которой есть паровой 11 и воздушный 12 (рис.28, б, в) клапаны.

Рис.28. Радиатор:
а – устройство; б – паровой клапан открыт; в – воздушный клапан открыт.

Паровой клапан нагружен пружиной 10 упругостью 1250—2000 г, что способствует повышению давления в радиаторе, благодаря чему температура закипания охлаждающей жидкости в системе охлаждения повышается до 112-119°С. Это позволяет уменьшить объем охлаждающей жидкости и снизить массу двигателя при сохранении необходимой интенсивности охлаждения. Кроме того, уменьшаются потери на испарение охлаждающей жидкости.

Воздушный клапан нагружен слабой пружиной упругостью 50-100 г и предназначен для пропуска воздуха в радиатор в случае конденсации охлаждающей жидкости после ее закипания с последующим охлаждением, чтобы предотвратить «сплющивание» радиатора атмосферным давлением. Такая система охлаждения называется закрытой. Для слива охлаждающей жидкости из такой системы открывают сливные краники и обязательно пробку радиатора.

В верхнем бачке радиатора есть патрубок 2 для соединения радиатора с рубашкой охлаждения двигателя при помощи резинового шланга: пароотводная трубка 4; датчик 13 электрического термометра.

В нижнем бачке 7 имеется патрубок 8 для соединения радиатора с насосом и кран для слива охлаждающей жидкости. Радиатор с помощью крепежных деталей 9 крепится на раме автомобиля.

Система охлаждения, в которой горловина радиатора закрывается пробкой без указанных клапанов, называется открытой. В ней вода закипает при 100°С.

Какие типы радиаторов применяются на автомобилях?

В зависимости от типа сердцевины радиаторы сбывают трубчатые, пластинчатые, трубчато-ленточные и другие.

Какое назначение жалюзи, как они устроены и где крепятся?

Жалюзи служат для регулирования воздушного потока, проходящего через радиатор. Они представляют собой металлические пластины, расположенные вертикально или горизонтально перед радиатором и шарнирно соединенные между собой.

Управляют ими рукояткой из кабины автомобиля. Водитель, вдвигая или выдвигая рукоятку, поворачивает пластины, изменяя щели между ними и регулируя тем самым воздушный поток, проходящий через радиатор, а вместе с ним и температуру охлаждающей жидкости.

В сильные морозы на капот и облицовку радиатора одевают утеплительный чехол, сшитый из водонепроницаемой ткани, что способствует поддержанию теплового режима двигателя в требуемых пределах.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система охлаждения»

жидкость, охлаждать, охлаждение, радиатор

Смотрите также:

как устроена и нужно ли ее промывать? — журнал За рулем

Выясняем, какие могут быть характерные неисправности у системы охлаждения двигателя и как их избежать.

Воздушка или водянка

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов двигателя. На самом деле эта система вредна для вашего кармана. Приблизительно треть теплоты, полученной от сгорания драгоценного топлива, приходится рассеивать в окружающей среде. Но таково устройство современного ДВС. Идеальным был бы двигатель, который может работать без отвода теплоты в окружающую среду, а всю ее превращать в полезную работу. Но материалы, используемые в современном двигателестроении, таких температур не выдержат. Поэтому по крайней мере две основные, базовые детали двигателя — блок цилиндров и головку блока — приходится дополнительно охлаждать. На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Но воздушная система охлаждения постепенно сдавала свои позиции и сейчас применяется, в основном, на очень небольших двигателях мототранспорта и генераторных установках малой мощности. Поэтому рассмотрим подробнее систему жидкостного охлаждения.

Устройство системы охлаждения

Система охлаждения современного автомобильного двигателя включает в себя рубашку охлаждения двигателя, насос охлаждающей жидкости, термостат, соединительные шланги и радиатор с вентилятором. К системе охлаждения подсоединен теплообменник отопителя. У некоторых двигателей охлаждающая жидкость используется еще и для обогрева дроссельного узла. Также у моторов с системой наддува встречается подача охлаждающей жидкости в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Работает система охлаждения довольно просто. После запуска холодного двигателя охлаждающая жидкость начинает с помощью насоса циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров двигателя и возвращается в насос через байпасные (обходные) патрубки. Параллельно (на подавляющем большинстве современных автомобилей) жидкость постоянно циркулирует через теплообменник отопителя. Как только температура достигнет заданной величины, обычно около 80–90 ˚С, начинает открываться термостат. Его основной клапан направляет поток в радиатор, где жидкость охлаждается встречным потоком воздуха. Если обдува воздухом недостаточно, то вступает в работу вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. Движение жидкости во всех остальных узлах системы охлаждения продолжается. Зачастую исключением является байпасный канал, но он закрывается не на всех автомобилях.

Схемы систем охлаждения в последние годы стали очень похожи одна на другую. Но осталось два принципиальных различия. Первое — это расположение термостата до и после радиатора (по ходу движения жидкости). Второе различие — это использование циркуляционного расширительного бачка под давлением, либо бачка без давления, являющегося простым резервным объемом.

На примере трех схем систем охлаждения покажем разницу между этими вариантами.

Система охлаждения внедорожника Great Wall Hover (сейчас он известен на нашем рынке под именем Derways DW Hower h4). Термостат стоит перед радиатором на выходе из головки блока цилиндров. Расширительный бачок подсоединен после пробки радиатора и не подвержен действию высоких температур и давлений. 1 — расширительный бачок; 2 — атмосферный шланг расширительного бачка; 3 — подводящий шланг радиатора отопителя; 4 — отводящий шланг радиатора отопителя; 5 — радиатор отопителя; 6 — подводящая труба насоса охлаждающей жидкости; 7 — отводящий шланг от рубашки подогрева дроссельного узла; 8 — подводящий шланг к рубашке подогрева дроссельного узла; 9 — крышка термостата; 10 — подводящий шланг радиатора системы охлаждения; 11 — пробка заливной горловины радиатора системы охлаждения; 12 — радиатор системы охлаждения; 13 — кожух вентилятора; 14 — насос охлаждающей жидкости; 15 — отводящий шланг радиатора системы охлаждения; 16 — шланг, соединяющий радиатор системы охлаждения и расширительный бачок. Система охлаждения внедорожника Great Wall Hover (сейчас он известен на нашем рынке под именем Derways DW Hower h4). Термостат стоит перед радиатором на выходе из головки блока цилиндров. Расширительный бачок подсоединен после пробки радиатора и не подвержен действию высоких температур и давлений. 1 — расширительный бачок; 2 — атмосферный шланг расширительного бачка; 3 — подводящий шланг радиатора отопителя; 4 — отводящий шланг радиатора отопителя; 5 — радиатор отопителя; 6 — подводящая труба насоса охлаждающей жидкости; 7 — отводящий шланг от рубашки подогрева дроссельного узла; 8 — подводящий шланг к рубашке подогрева дроссельного узла; 9 — крышка термостата; 10 — подводящий шланг радиатора системы охлаждения; 11 — пробка заливной горловины радиатора системы охлаждения; 12 — радиатор системы охлаждения; 13 — кожух вентилятора; 14 — насос охлаждающей жидкости; 15 — отводящий шланг радиатора системы охлаждения; 16 — шланг, соединяющий радиатор системы охлаждения и расширительный бачок.

Система охлаждения двигателя Hyundai Solaris первого поколения. Термостат стоит на выходе из радиатора, а расширительный бачок размещен прямо на радиаторе и выполнен по схеме «без давления». 1 — отводящий шланг радиатора; 2 — шкив насоса охлаждающей жидкости; 3 — крышка термостата; 4 — шланг, соединяющий расширительный бачок; 5 — пробка заливной горловины; 6 — подводящий шланг радиатора; 7 — радиатор; 8 — расширительный бачок. Система охлаждения двигателя Hyundai Solaris первого поколения. Термостат стоит на выходе из радиатора, а расширительный бачок размещен прямо на радиаторе и выполнен по схеме «без давления». 1 — отводящий шланг радиатора; 2 — шкив насоса охлаждающей жидкости; 3 — крышка термостата; 4 — шланг, соединяющий расширительный бачок; 5 — пробка заливной горловины; 6 — подводящий шланг радиатора; 7 — радиатор; 8 — расширительный бачок.

Система охлаждения восьмиклапанного двигателя Лады Гранты. Термостат стоит перед радиатором. Расширительный бачок циркуляционного типа находится под давлением, имеет герметичную пробку. Через него постоянно проходит охлаждающая жидкость. 1 — расширительный бачок; 2 — пароотводящий шланг радиатора системы охлаждения; 3 — отводящий шланг радиатора системы охлаждения; 4 — датчик температуры охлаждающей жидкости; 5 — корпус термостата; 6 — вентилятор; 7 — головка блока цилиндров; 8 — радиатор системы охлаждения; 9 — подводящий шланг радиатора системы охлаждения; 10 — насос охлаждающей жидкости; 11 — блок цилиндров; 12 — подводящая труба насоса; 13 — отводящий шланг радиатора отопителя; 14 — радиатор отопителя; 15 — подводящий шланг радиатора отопителя; 16 — наливной шланг. Система охлаждения восьмиклапанного двигателя Лады Гранты. Термостат стоит перед радиатором. Расширительный бачок циркуляционного типа находится под давлением, имеет герметичную пробку. Через него постоянно проходит охлаждающая жидкость. 1 — расширительный бачок; 2 — пароотводящий шланг радиатора системы охлаждения; 3 — отводящий шланг радиатора системы охлаждения; 4 — датчик температуры охлаждающей жидкости; 5 — корпус термостата; 6 — вентилятор; 7 — головка блока цилиндров; 8 — радиатор системы охлаждения; 9 — подводящий шланг радиатора системы охлаждения; 10 — насос охлаждающей жидкости; 11 — блок цилиндров; 12 — подводящая труба насоса; 13 — отводящий шланг радиатора отопителя; 14 — радиатор отопителя; 15 — подводящий шланг радиатора отопителя; 16 — наливной шланг.

Компоненты

Рубашка головки и блока цилиндров представляют собой каналы, отлитые в алюминиевом или чугунном изделии. Каналы герметичны, а стык блока и головки цилиндров уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Приводится во вращение либо ремнем ГРМ, либо ремнем привода вспомогательных агрегатов.

Насос охлаждающей жидкости двигателя Chevrolet Lacetti

Насос охлаждающей жидкости двигателя Chevrolet Lacetti

Термостат представляет собой автоматический клапан, срабатывающий при достижении определенной температуры. Он открывается, и часть горячей жидкости сбрасывается в радиатор, где и остывает. В последнее время стали применять электронное управление этим простым устройством. Охлаждающую жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае потребности.

Термостат двигателя Chevrolet Cruze: 1 — патрубок подвода жидкости к радиатору системы охлаждения; 2 — электрический разъем нагревательного элемента термостата; 3 — корпус; 4 — уплотнительное кольцо в соединении модуля с распределителем жидкости; 5 — основной клапан термостата; 6 — пружина термостата; 7 — баллон с термочувствительным наполнителем; 8 — дополнительный клапан термостата; 9 — шток термостата.

Термостат двигателя Chevrolet Cruze: 1 — патрубок подвода жидкости к радиатору системы охлаждения; 2 — электрический разъем нагревательного элемента термостата; 3 — корпус; 4 — уплотнительное кольцо в соединении модуля с распределителем жидкости; 5 — основной клапан термостата; 6 — пружина термостата; 7 — баллон с термочувствительным наполнителем; 8 — дополнительный клапан термостата; 9 — шток термостата.

Радиатор представляет собой теплообменник, содержащий два бачка (входной и выходной), соединенных множеством алюминиевых трубок, по которым проходит охлаждающая жидкость. Для увеличения теплообмена к трубкам присоединены тонкие пластины, во много раз увеличивающие поверхность теплообмена. Для улучшения теплоотвода воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор и вентилятор системы охлаждения двигателя Лады Ларгус: 1 — дополнительный резистор; 2 — кожух; 3 — электродвигатель; 4 — крыльчатка; 5 — радиатор.

Радиатор и вентилятор системы охлаждения двигателя Лады Ларгус: 1 — дополнительный резистор; 2 — кожух; 3 — электродвигатель; 4 — крыльчатка; 5 — радиатор.

Радиатор отопителя выполняет функцию нагревания воздуха, поступающего в салон автомобиля. Краны отопителя сейчас не устанавливают, а потому радиатор этот нагрет всегда, когда прогрет двигатель, и только воздушные заслонки не дают летом поступать горячему воздуху в салон автомобиля.

Радиатор отопителя кроссовера Renault Duster.

Радиатор отопителя кроссовера Renault Duster.

Расширительный бачок это хранилище резерва жидкости. Но в зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, находиться под давлением или без него.

Пробка, обеспечивающая герметичность системы, может быть установлена либо прямо на радиаторе, либо на расширительном бачке. Вне зависимости от места установки пробка обеспечивает повышенное давление в системе охлаждения. Такое давление (достигающее 1,1–1,3 бара) повышает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.

Пробка радиатора Лады 4х4. Пробка радиатора Лады 4х4.

Пробка расширительного бачка Chevrolet Cruze. Пробка расширительного бачка Chevrolet Cruze.

И главный компонент системы — это сама рабочая жидкость. Идеальной с точки зрения теплотехники была бы вода, но она вызывает коррозию и замерзает зимой. Поэтому применяют антифризы с низкой температурой замерзания (-40°C или — 65°C) и присадками, снижающими коррозию, пенообразование и т.д.

Неисправности системы охлаждения

Все, что может потечь, рано или поздно потечет. Это не только одна из интерпретаций закона Мерфи, но и четкое описание главной неисправности системы охлаждения. Система, включающая в себя порой более 10 резиновых шлангов, постепенно старея, начинает терять герметичность. Текут сами шланги, пропуская жидкость через нитяное армирование, текут хомутовые соединения. Со временем под воздействием противогололедных реагентов и летящих с дороги камней теряет герметичность радиатор. Особенно он страдает на автомобилях без кондиционера, где его не прикрывает теплообменник этой системы. Также радиатор принимает на себя все «удары судьбы» даже при небольших авариях. Течь теплообменника отопителя, хотя он и стоит в более «защищенном» от внешнего воздействия месте, также встречается нередко. Тот же антифриз, просочившийся сквозь сальниковое уплотнение насоса, выводит из строя подшипник, и — «Здравствуй, замена помпы». И хорошо, если вовремя уследите за признаками выхода из строя насоса, а то его поломка приведет или к обрыву ремня ГРМ и аварии двигателя, или к невозможности двигаться дальше на автомобилях, где установлен цепной привод газораспределительного механизма.

Термостат, этот маленький точный приборчик, тоже может начать хандрить. Его клапан может зависнуть или в закрытом, или в открытом состоянии. В первом случае неминуем перегрев двигателя даже в холодную погоду, а во втором двигатель не будет прогреваться до рабочей температуры. Повышенные износ мотора и расход топлива, негреющая печка — вот что гарантирует нам постоянно открытый термостат. Еще остается расширительный бачок. Течь его встречается только в схеме системы охлаждения, где он находится под рабочим давлением.

И последний узел, который может терять герметичность, — это пробка радиатора или расширительного бачка. И хотя жидкость через нее сразу не потечет, но это произойдет после первого же закипания двигателя. А закипит он быстро. Помните назначение пробки? Правильно: обеспечивать повышение температуры кипения жидкости. Ни один современный мотор не может работать без герметичной пробки, кроме случаев очень низкой температуры окружающей среды и небольшой нагрузки на двигатель.

Интересный тест на знание причин перегрева можно пройти здесь

Замена жидкости и промывка

Если не пришлось заменять какой-либо узел в системе охлаждения раньше, то инструкции рекомендуют менять антифриз не реже чем в 5–10 лет. Если вам не приходилось доливать в систему воду из канистры, а еще хуже — из придорожной канавы, то при замене жидкости систему можно не промывать.

Для удаления охлаждающей жидкости в нижней части радиатора предусмотрено сливное отверстие с пробкой.

Для удаления охлаждающей жидкости в нижней части радиатора предусмотрено сливное отверстие с пробкой.

А вот если автомобиль многое повидал на своем веку, то при замене жидкости полезно произвести промывку системы охлаждения. Разомкнув в нескольких местах систему можно струей воды из шланга тщательно ее прополоскать. Либо просто слить старую жидкость и залить чистую, кипяченую воду. Запустить двигатель и прогреть до рабочей температуры. Выждав, пока система остынет, чтобы не обжечься, слить воду. Затем продуть воздухом систему и залить свежий антифриз.

Промывку системы охлаждения обычно затевают в двух случаях: когда перегревается двигатель (проявляется это прежде всего в летний период) и когда перестает греть печка зимой. В первом случае причина кроется в заросших грязью снаружи и засоренных изнутри трубках радиатора. Во втором — проблема в том, что забились отложениями трубки радиатора отопителя. Поэтому при плановой смене жидкости и при замене компонентов системы охлаждения не упускайте возможности хорошенько промыть все узлы.

Расскажите, с какими неисправностями системы охлаждения сталкивались вы. И желаю вам жаркого отопителя зимой и хорошего охлаждения летом.

Принцип работы радиатора/батареи отопления

Как работает радиатор отопления?

Отопительный радиатор стоит в каждом доме, однако далеко не все пользователи знают, как работают такие системы. Между тем знать об этом важно, чтобы выбрать оптимальную для своей квартиры батарею.

Общие принципы работы отопительных радиаторов

Подходы к отоплению в системах отличаются, но есть общие принципы, по которым работают все радиаторы:

• В систему подается теплоноситель, чаще всего им служит горячая вода.
• Теплоноситель нагревает поверхность радиатора.
• Нагретая батарея передает тепло в пространство помещения.
• Постепенно теплоноситель остывает, после чего перетекает в общую систему, где проходит повторный нагрев.

Это упрощенный принцип работы, схема распределения тепла в различных радиаторах будет отличаться.

Как работают батареи из чугуна

При подключении радиаторов, изготовленных из чугуна, наиболее часто используется односторонняя схема. То есть нагретая вода подается и возвращается в общую систему с одной стороны. Выглядит это так:

• Нагретая вода подается в радиатор.
• Вода остывает, благодаря физическим процессам перетекая по конструкции батареи.
• Теплоноситель вытекает в другую трубу, попадает обратно в общую систему.

Это наиболее простая схема. Для существенного нагрева и поддержания оптимальной температуры требуется значительный объем теплоносителя. Однако такие радиаторы медленнее остывают, способны долго сохранять тепло даже при экстренном отключении отопления. Также чугун нетребователен к качеству теплоносителя, однако не способен выдерживать сильные гидроудары, которые нередко случаются в центральных системах отопления.

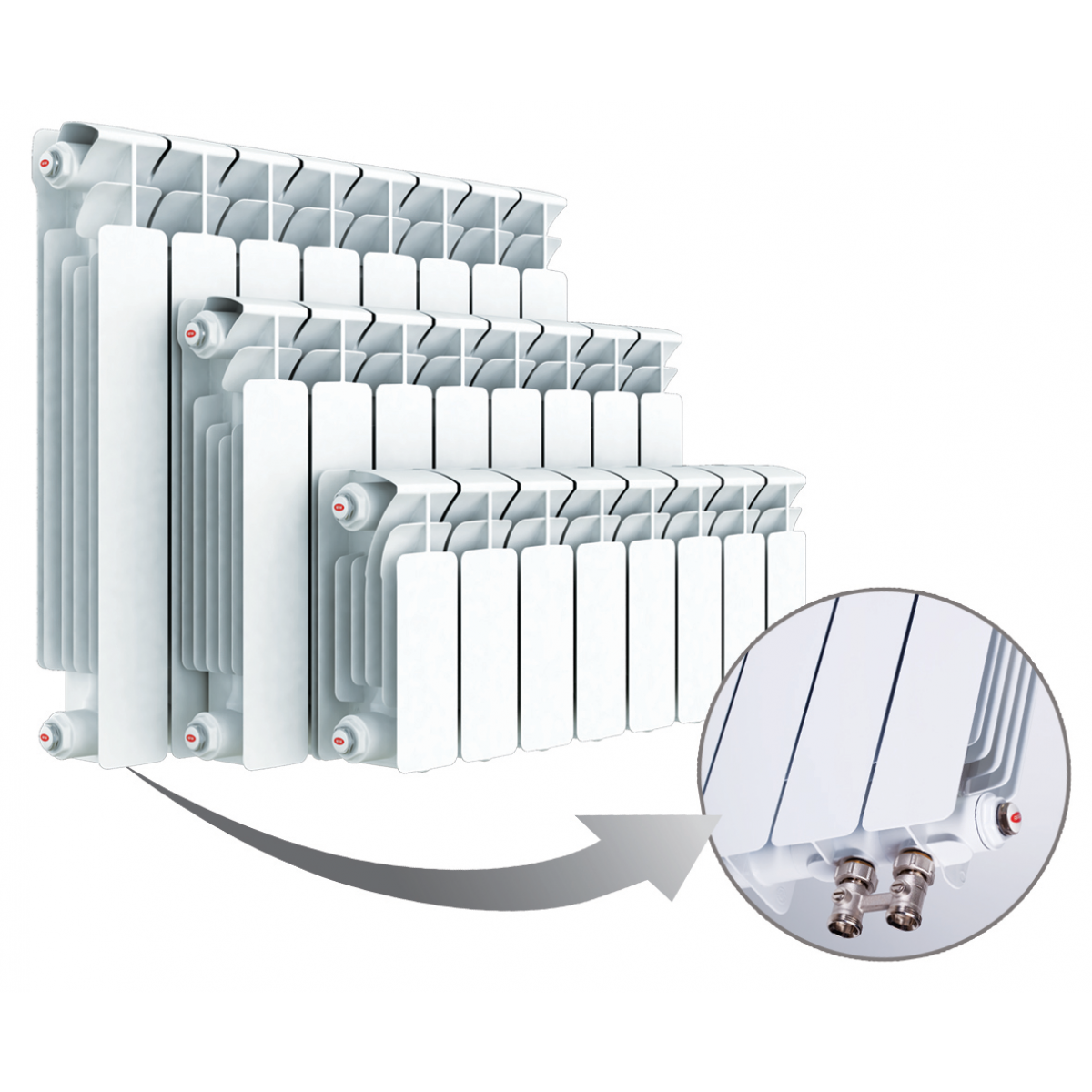

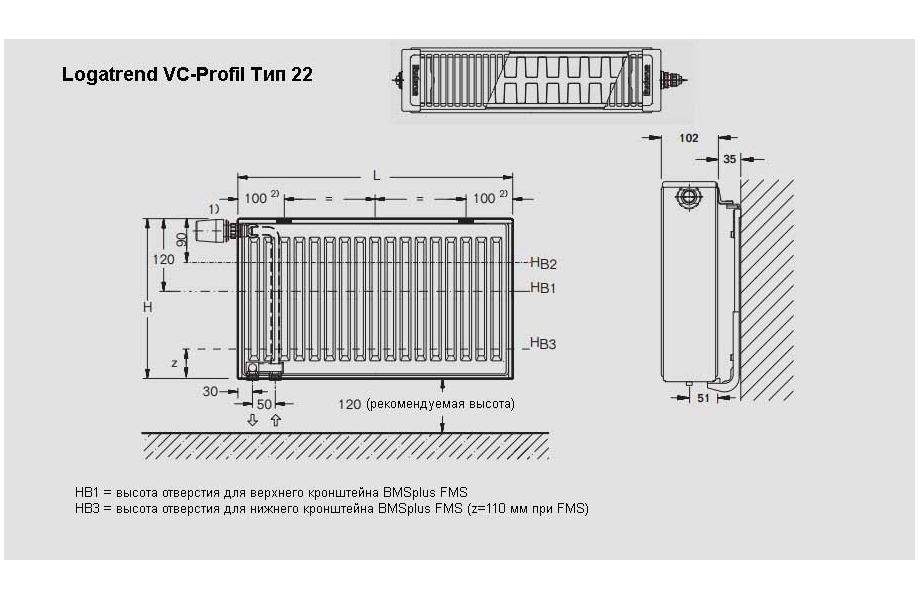

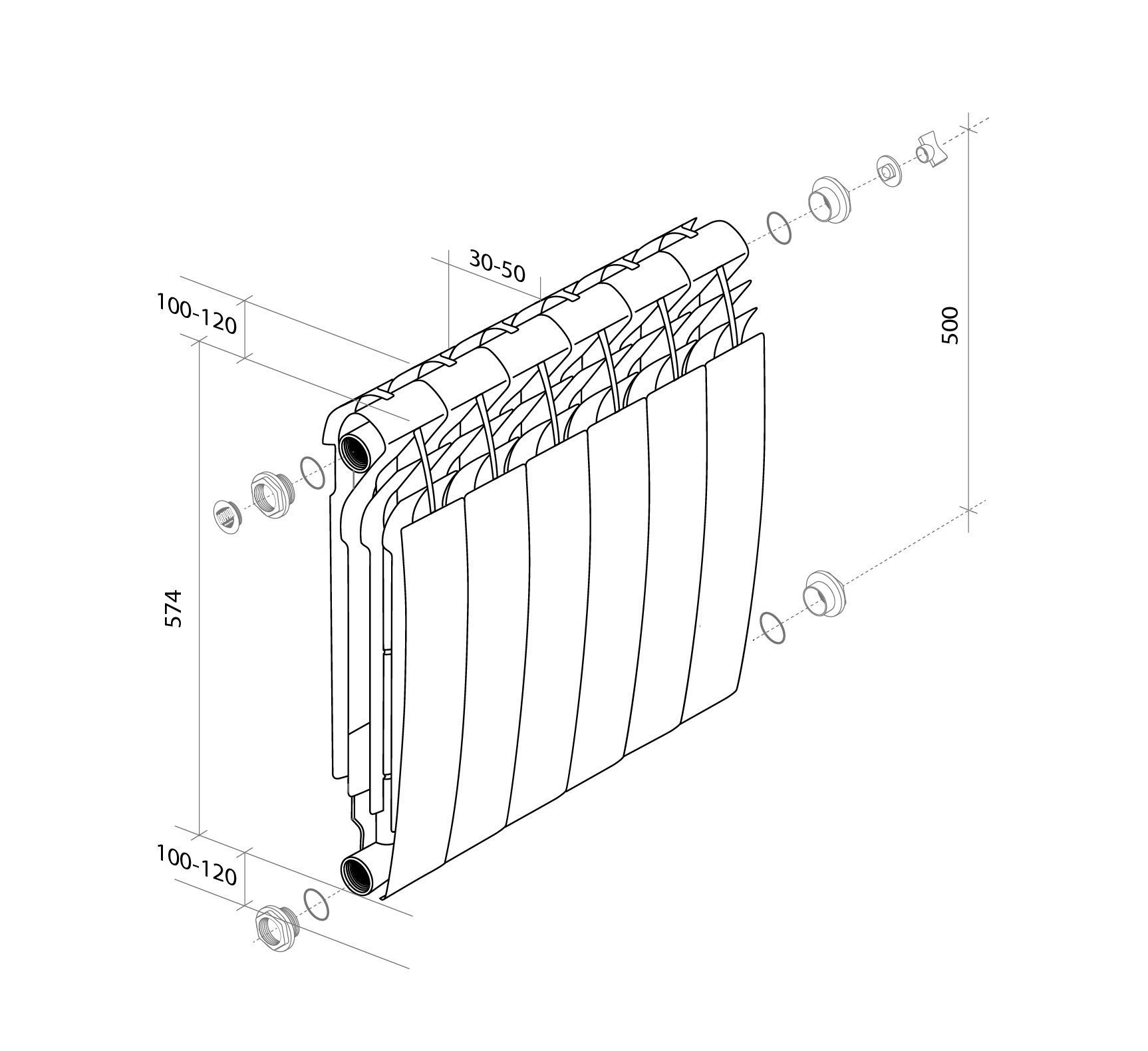

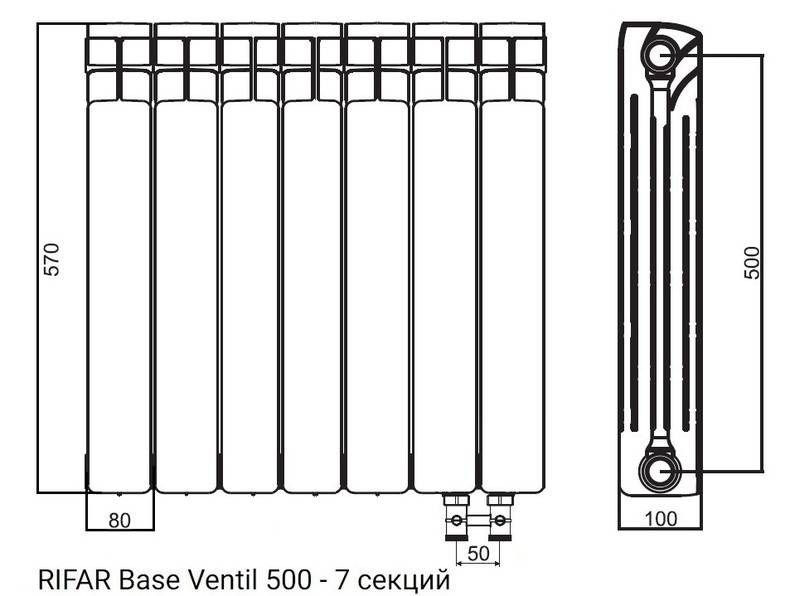

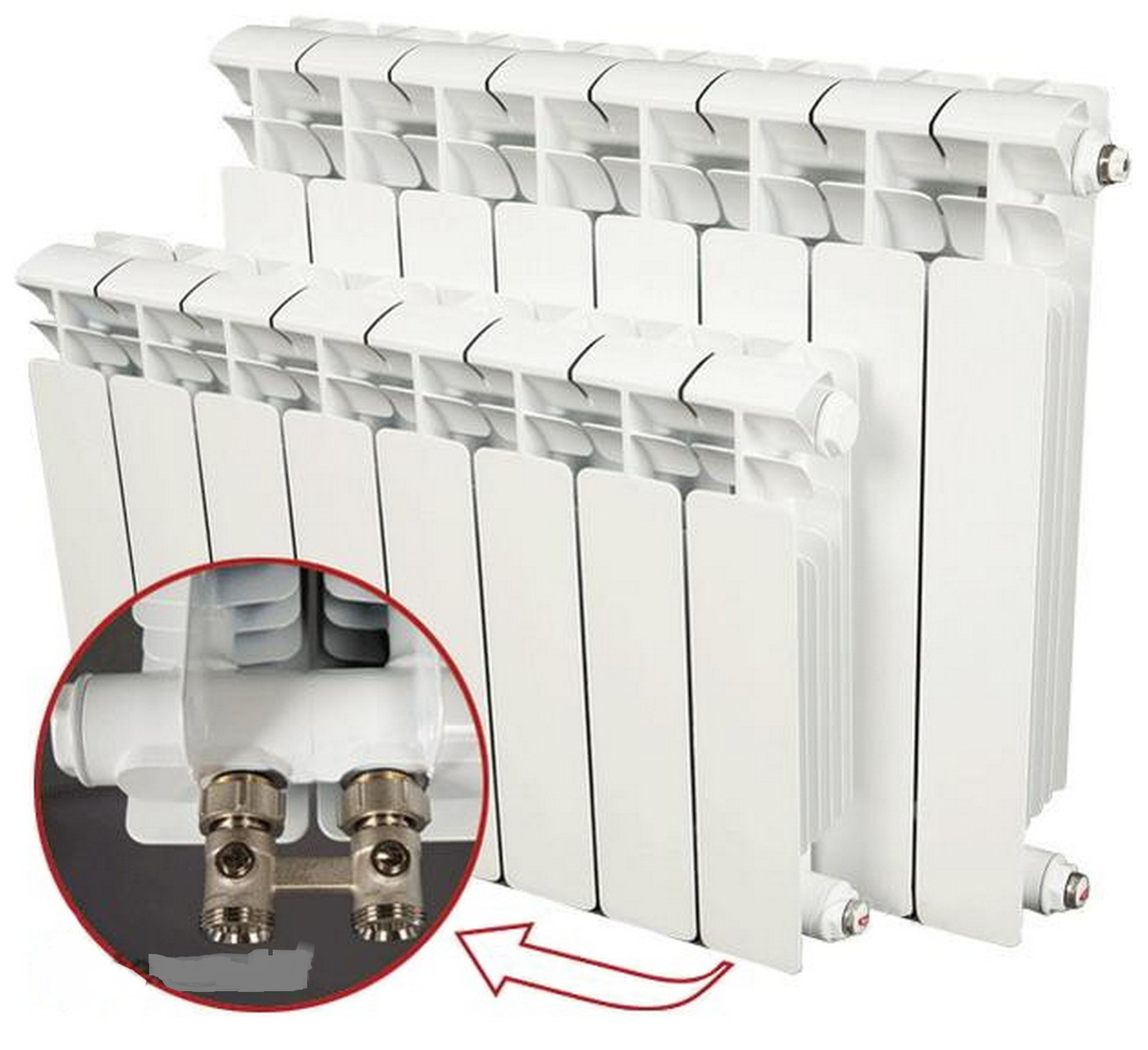

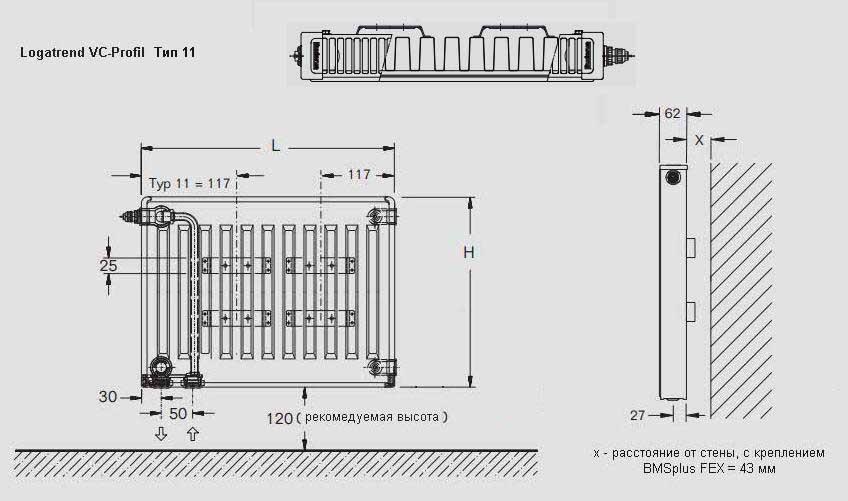

Как работают батареи из стали, алюминия и биметаллические модели

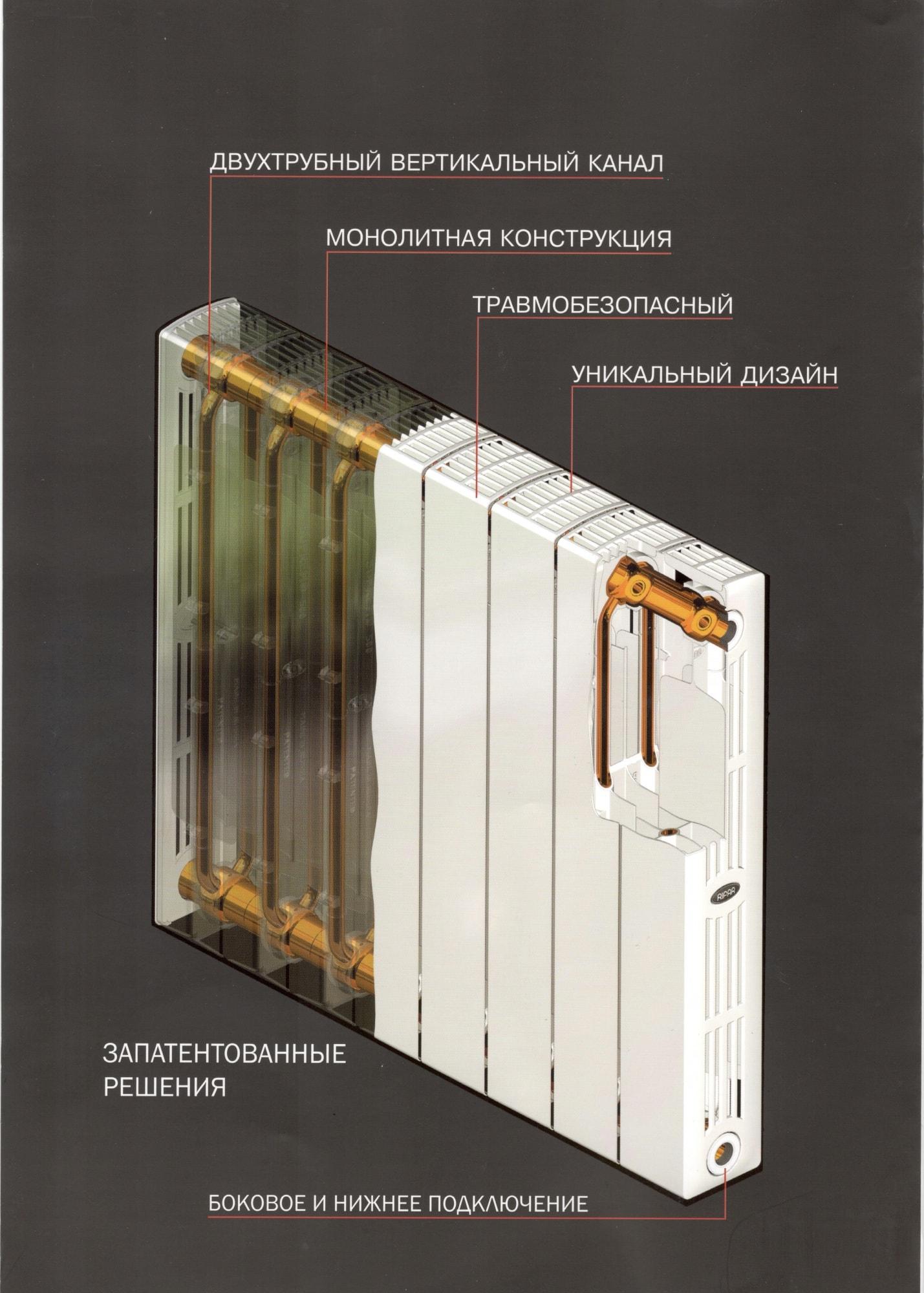

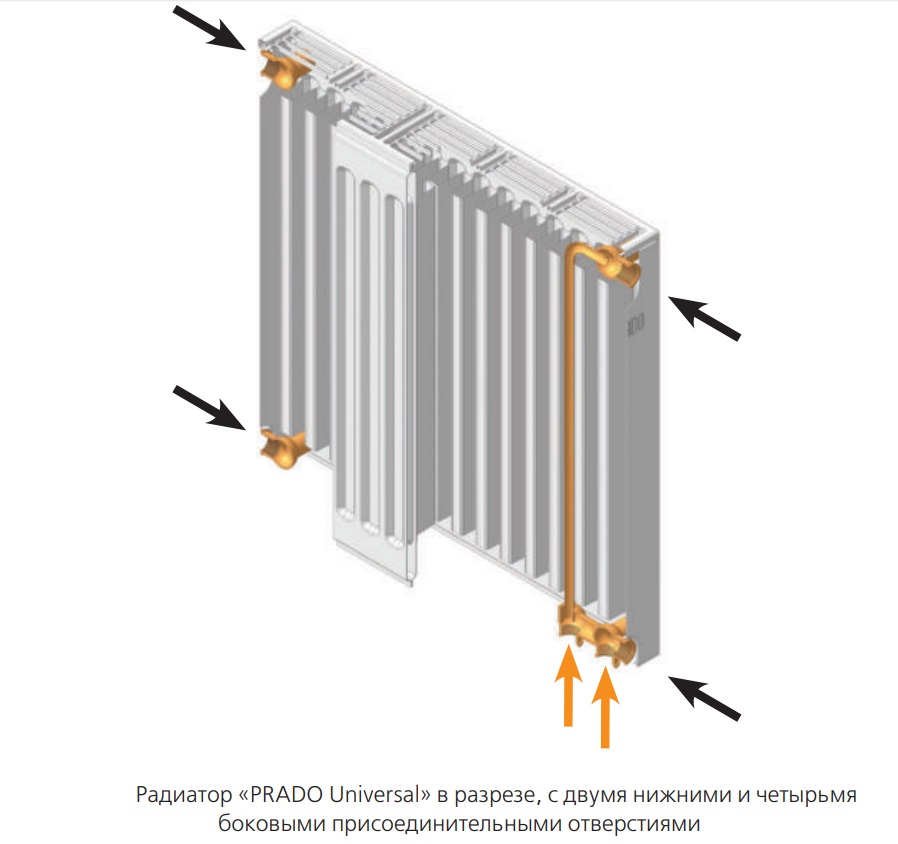

Данные радиаторы могут подключаться по различным схемам, а работа их также основана на передаче тепла в окружающее пространство. В отличие от чугунных, такие типы батарей требуют минимум теплоносителя (примерно 350 г), что не только упрощает монтаж и демонтаж, но и делает их экономичными.

Экономия теплоносителя происходит за счет тонкой трубки, по которой течет вода. При этом площадь соприкосновения с воздухом остается значительной, потому радиаторы из стали, алюминия или совокупности этих металлов отличаются лучшей теплоотдачей.

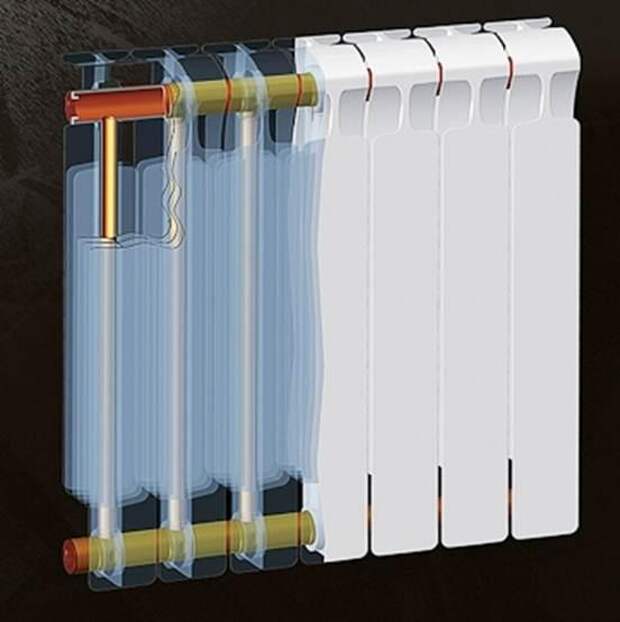

Примечательно, что биметаллические радиаторы характеризуются более высоким коэффициентом теплоотдачи. Высокие показатели достигаются благодаря их устройству: теплоноситель перетекает по стальному сердечнику, который передает тепло алюминиевой оболочке (оболочка не контактирует с водой, потому защищена от коррозии).

Как работают вакуумные радиаторы

Нагрев при помощи вакуумной батареи отличается от всех озвученных выше типов, поскольку здесь используется принцип двойной теплопередачи.

Используемая в роли теплоносителя вода проходит наиболее короткий путь (по запаянной прямой трубе), что обеспечивает быстрый нагрев. С трубой контактирует жидкость внутри, которая и проводит тепло.

Непосредственно батарея – это герметичные секции, в которых нет воздуха, что не позволяет жидкости внутри системы быстро остывать. Из-за отсутствия воздуха жидкость закипает при более низкой температуре. Работает радиатор по принципу:

• Теплоноситель нагревает жидкость внутри батареи вплоть до кипения.
• Пар заполняет собой внутреннюю конструкцию, оседает в виде конденсата на её стенках, после чего перетекает вниз.
• Цикл нагрева повторяется.

Поскольку батарея нагревается равномерно, теплоотдача вакуумных систем крайне велика, а используемый объем теплоносителя мал.

---

Читайте так же:
Отзывы — биметаллические радиаторы
Отзывы — алюминиевые радиаторы
Отзывы — радиаторы отопления

что делать, как найти течь и как устранить

Радиатор охлаждения является основным элементом системы охлаждения двигателя. Работа радиатора охлаждения — это активная передача тепла в атмосферу от разогретой охлаждающей жидкости. Этот процесс важен для эффективной работы двигателя, т.к. охлаждающая жидкость, прежде чем отдать тепло в радиаторе, это тепло забирает от разогретых узлов и деталей двигателя. Так изначально задумано конструкторами, но жизнь вносит свои коррективы в эксплуатацию автомобиля на дороге.

Ситуация, когда стрелка на приборке начинает предательски ползти вверх, и, к сожалению, эта стрелка не показатель уровня топлива, а показатель температуры охлаждающей жидкости, скромно указывая на начинающийся перегрев автомобиля.  Валит пар из под капота, а на асфальте медленно, но уверенно расползается жидкое пятно из охлаждающей жидкости. Радиатор потек, что делать?

Причины течи радиатора системы охлаждения автомобиля

Прежде чем что-то делать, нужно разобраться, что привело к такому результату. Это может быть внешнее повреждение в результате попадания камней, или же пластиковые элементы радиатора могут потрескаться в результате удара при мелком ДТП. Такие мелкие повреждения, как правило, сразу идентифицировать не удается, и проявляются от них проблемы с течением времени. А пока, водитель продолжает эксплуатацию автомобиля, постепенно, по капелькам теряя охлаждающую жидкость из системы.

Чем опасна утечка антифриза из системы охлаждения авто

С понижением уровня охлаждающей жидкости возрастает риск перегрева двигателя, в свою очередь, это может привести к следующим проблемам:

·         Деформация плоскости блока цилиндров или головки блока цилиндров

·         Заклинивание двигателя

·         Деформация прокладки головки блока цилиндров

·         Изменение конфигурации системы охлаждения и попутный выход из строя компонентов системы

Все перечисленные случаи приведут к дорогостоящему ремонту.

 Что делать если подтекает радиатор охлаждения

Первое правило при таком случае, это следить за уровнем охлаждающей жидкости. На самом деле, периодическая проверка технических жидкостей автомобиля перед поездкой хорошее правило, это поможет своевременно заметить зарождающуюся проблему и устранить ее.

Даже если течь радиатора охлаждения небольшая, не стоит недооценивать масштаб сложившейся ситуации. Со временем течь радиатора увеличится, а этот момент можно упустить из внимания. Итог водителю не понравится.

Поэтому при возникновении такой ситуации необходимо иметь запас охлаждающей жидкости или дистиллированной воды. Да, если потеря охлаждающей жидкости небольшая, то на первое время можно использовать дистиллированную воду, но нужно учитывать, что чем больше дистиллированной воды попадет в систему, тем больше мы повысим температуру замерзания охлаждающей жидкости. Поэтому если за бортом зима, дистиллированной водой увлекаться не стоит, а доливать охлаждающую жидкость.

Что делать при большом повреждении и течи системы охлаждения

При серьезных повреждениях системы охлаждения двигателя ремонт неизбежен, эксплуатация автомобиля в таком случае крайне нежелательна. И чтобы не попасть еще и на ремонт двигателя, следует автомобиль переместить в техцентр посредством эвакуатора, в крайнем случае, на тросу.

Как заклеить пластиковые детали системы охлаждения с течью

Если конструкция радиатора позволяет, то можно воспользоваться термостойким герметиком-клеем, более известным как холодная сварка. В некоторых случаях понадобится снятие радиатора с автомобиля.

Холодная сварка – специальный двухкомпонентный герметик, в составе которого может присутствовать металлическая стружка. Такие герметики позволяют быстро восстановить пластиковые или металлические детали.

Сам процесс заклейки не сложен:

·         Перед нанесением герметика поверхность необходимо подготовить, зачистить и обезжирить.

·         Подготовить герметик к работе посредством смешения двух компонентов. Компоненты необходимо тщательно перемешать, чтобы получилась однородная масса.

·         Герметик наносится на деталь.

Состав схватится через 3-5 минут, но до полного затвердевания потребуется от часа до суток, в зависимости от состава.

Можно ли запаивать алюминиевые радиаторы и как правильно

Если течь радиатора образовалась на алюминиевой части, то возможна запайка. Процесс сложен, и мы бы рекомендовали доверить его профессионалам, т.к. при неудачной попытке придется все переделывать заново.

·         Понадобится мощный паяльник и перед работой эго необходимо хорошо прогреть.

·         Стенки радиатора также понадобится тщательно прогреть.

·         Поверхность перед пайкой тщательно зачистить.

·         Для обеспечения хорошего качества пайки необходимо использовать припой с большим содержанием олова.

Данный способ потребует снятия радиатора с автомобиля, а значит при установке радиатора после ремонта обратно, желательно, полностью заменить охлаждающую жидкость.

Устранение утечки антифриза в системе охлаждения с помощью специального герметика

Есть еще один способ устранения течи радиатора, не требующий частичной или полной разборки системы. Это герметик который работает внутри системы охлаждения. К примеру, Liqui Moly — Герметик системы охлаждения Kuhler-Dichter. Это средство герметизирует небольшие места утечек в радиаторе, пористость металла в местах пайки, волосяные трещины. Герметизирует повреждения, которые достаточно трудно локализовать (определяются лишь по падению уровня охлаждающей жидкости). Можно использовать средство со всеми видами присадок в систему охлаждения и любыми антифризами. Подходит для всех систем охлаждения и нагрева.

Содержит водорастворимый мономер и пластиковую крошку, взвешенные в растворе моноэтиленгликоля. При перепаде давления и при доступе кислорода активируется реакция полимеризации и продукты полимеризации герметизируют места утечек охлаждающей жидкости.

Применение герметика очень простое:

·         Перед использованием встряхнуть баллончик.

·         Добавить герметик в систему охлаждения из расчета 250 мл. присадки на 10 л. охлаждающей жидкости.

·         Дать поработать двигателю на холостых оборотах или проехать на автомобиле минимум 10 минут

Герметик может находиться в системе охлаждения весь срок службы охлаждающей жидкости.

ИТОГ

Чтобы избежать крупных ремонтов, следует регулярно проверять систему охлаждения на предмет малейших неисправностей и течей, своевременно меняйте шланги и патрубки, следите за температурой антифриза в процессе эксплуатации. Так же не забывайте своевременно менять охлаждающую жидкость, так как со временем он теряет свои свойства, что может привести к неполадкам в работе всей системы.

Amazon.com: Полупроводниковая холодильная машина постоянного тока, 12 В, кулер, радиатор воздушного охлаждения, радиатор, сделай сам, устройство с вентилятором

---

79 долларов.59$79,59

Купон:   Сэкономьте дополнительные 8 %, применив этот купон. Условия Депозит без импортных сборов и $21,07 Доставка в Российскую Федерацию Детали

Артикул Размеры ДхШхВ	3.15 x 2.76 x 2.36 дюймов
	12 Вольт
Wattage	280 Вт
Метод охлаждения	Вода, воздух
Материал	Пластик, металл

---

• Убедитесь, что это подходит, введя номер модели.
• ▶ОТВОД ТЕПЛА — Устройство воздушного охлаждения, используется не для охлаждения воды, а для отвода тепла за счет циркуляции воды.
• ▶ОХЛАЖДЕНИЕ В МАЛЕНЬКОМ ПРОСТРАНСТВЕ — Может использоваться для охлаждения небольших помещений, кондиционеров для домашних животных, изучения принципа полупроводникового охлаждения и многого другого.
• ▶ВЛИЯЮЩИЙ ФАКТОР — Холодопроизводительность зависит от размера охлаждаемого пространства, температуры окружающей среды, теплоизоляции, герметичности и т.д.
• ▶ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ — С высокой устойчивостью к низким температурам, долговечностью и длительным сроком службы.
• ▶ПРАКТИЧНОСТЬ — Простая структура, но хорошая практичность.

Тонкопленочный интеллектуальный излучатель на основе VO2 для улучшенного пассивного теплового контроля космических систем

Аннотация

MPB совместно с INRS и Magellan Aerospace улучшили характеристики своего тонкопленочного интеллектуального излучателя (SRD) для пассивного теплового контроля космических конструкций. Они основаны на адаптированном переходе полупроводник/изолятор из наноинженерного диоксида ванадия (VO2), осажденного с помощью лазерной абляции или реактивного напыления на тонкие алюминиевые подложки. В настоящее время плитки имеют размер 4см х 4см. Тепловые радиаторы произвольной площади можно получить, прикрепив плитки к общей панели радиатора с помощью подходящей термоэпоксидной смолы. Значения коэффициента теплового излучения оценивались по измерениям ИК-преобразования Фурье коэффициента отражения образца в диапазоне от 2,5 до 25 мкм. Как правило, перестраиваемость эмиттанса (Δε) около 0.4 достигается при изменении от ε-low < 0,36 при температурах ниже температуры перехода до ε-high > 0,76 выше температуры перехода. Плитки SRD пассивно уменьшают потери тепла от конструкции помещения при более низких температурах, в то же время обеспечивая улучшенный теплообмен с темным пространством при более высоких температурах, чтобы смягчить чистое изменение температуры. Без механических движущихся компонентов ожидается надежная долгосрочная работа. Относительно обширные наземные проверки включали испытания теплового переключения в условиях вакуума, вибрационные испытания алюминиевых радиаторов на основе сборки плиток и соответствующие радиационные испытания, относящиеся к использованию на геостационарной (ГСО) орбите.Рабочие характеристики SRD были подтверждены в термовакуумной камере с охлаждением LN2 с использованием различных тепловых нагрузок для температур SRD от -60°C до +80°C. По сравнению со случаем излучателя с фиксированным коэффициентом излучения, при использовании излучателя SRD с пассивной настройкой возможно гораздо меньшее общее изменение температуры системы. Летная демонстрация технологии SRD запланирована на предстоящий запуск космического корабля Kepler Communications. В этом документе обсуждается технический прогресс и наземная квалификация компонентов SRD, которые должны быть проверены в космической среде на низкой околоземной орбите (НОО).

Пассивное динамически изменяемое тонкопленочное интеллектуальное радиаторное устройство на JSTOR

Абстрактный

В этой статье описывается новый подход к терморегулированию космического корабля, основанный на пассивном тонкопленочном интеллектуальном излучателе (SRD), в котором используется переменная структура теплопередачи/излучателя. В SRD используется интегрированная тонкопленочная структура на основе V1-x-yMxNyOn, которую можно применять к существующим тепловым излучателям AI. SRD работает пассивно в ответ на изменение температуры космической конструкции.V1-x-yMxNyOn изменяется от пропускающего инфракрасное излучение изолирующего состояния при более низких температурах до полупроводникового состояния при более высоких температурах. Легирующие примеси M и N используются для настройки термооптических характеристик и температуры перехода пассивного SRD. Температура перехода может быть задана в широком диапазоне от ниже -30°C до выше 68°C с использованием подходящих присадок. Была разработана запатентованная структура SRD, которая обеспечивает коэффициент излучения ниже 0,2 в темное пространство при более низких температурах, чтобы снизить требования к нагревателю.При повышении температуры космического корабля выше выбранной температуры перехода коэффициент теплового излучения SRD в темное пространство увеличивается в 2,5–3 раза. Методология тонкопленочных SRD имеет значительные преимущества перед конкурентными технологиями с точки зрения веса, стоимости, энергопотребления, механических характеристик. простота и надежность. Также представлены предварительные результаты по активному электрохромному SRD на основе системы VO₂.

Информация об издателе

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и соответствующих технических экспертов в аэрокосмической, автомобильной и коммерческой отраслях промышленности.Основными компетенциями SAE International являются обучение на протяжении всей жизни и добровольная разработка согласованных стандартов. Благотворительным подразделением SAE International является Фонд SAE, который поддерживает множество программ, в том числе A World In Motion® и серию Collegiate Design Series.

Интеллектуальные излучатели на основе Thermochromic VO2 с полостями со сверхнизким показателем преломления для повышения производительности реализованы для оптимизации изменения коэффициента излучения.

•

Тонкая пленка VO ₂ и резонатор со сверхнизким показателем преломления показали свои преимущества.

•

Показано, что резонатор CaF ₂ с n =1,17 уширяет поглощение при высокой температуре.

•

Демонстрируются прототипы устройств с изменением коэффициента излучения до 66%.

Abstract

VO ₂ Термохромные покрытия обладают большим потенциалом в качестве основного компонента интеллектуальных излучателей (SRD) для космических аппаратов, особенно для микро- и наноспутников.Действительно, переход металла в изолятор (MIT) согласно VO ₂ позволяет такому покрытию действовать как легкий терморегулятор, устраняя необходимость в тяжелых и подверженных поломкам механических жалюзи. Однако отраслевые стандарты космических аппаратов требуют изменения коэффициента излучения Δε не менее 60%, что, насколько нам известно, еще предстоит продемонстрировать. Чтобы достичь этого значения и превзойти его, мы сначала применяем подход к моделированию для оптимизации оптических свойств и толщины отдельных составляющих пленок типичного SRD со следующей архитектурой: зеркало | диэлектрический резонатор | ВО ₂ .Затем в этом исследовании освещаются различные возможные пути повышения производительности устройств, одним из которых является использование прозрачного для инфракрасного излучения диэлектрического материала со сверхнизким показателем преломления для резонатора. Затем это теоретическое предсказание подтверждается напылением различных прототипов устройств, реализующих слой полости CaF ₂ с n при 10 мкм = 1,17 и с измеренными значениями Δε, превышающими 60% для всего диапазона длин волн от 3 до 25 мкм. . Фактически мы демонстрируем прототип устройства с максимальным значением Δε 66%, тем самым приближая эту технологию на один шаг к реализации.

Ключевые слова

Thermochromic VO ₂

2

Устройства Smart Radiator

Уверенные радиаторные устройства

Ультраловая излучательная способность

UltraLow ​​Refractive Idex

Рекомендуемая статьи со статей Text

© 2019 Опубликовано Fullvier BV

статьи

Со ссылкой на статьи

Радиатор — Spectra Premium

Общие признаки неисправности радиатора

• Утечка охлаждающей жидкости
• Перегрев двигателя
• Отложения в охлаждающей жидкости
• Снижение уровня охлаждающей жидкости

Общие причины отказа

Электролиз

Проблемы с электролизом возникают, когда в системе охлаждения циркулирует электрический ток. Электролиз является первой причиной выхода из строя алюминиевых радиаторов и увеличивается с увеличением количества электрических и электронных аксессуаров.

Загрязнение

В системах охлаждения используется смесь дистиллированной воды и антифриза в пропорции 1:1 для поглощения тепла двигателя и защиты от коррозии. Загрязненная охлаждающая жидкость увеличивает кислотность жидкости, которая изнашивает алюминий до тех пор, пока не начнут появляться утечки.

Столкновение

Радиаторы как передняя часть часто участвуют в столкновениях.Даже если первоначальный удар не повредил радиатор, впоследствии могут быть обнаружены меньшие утечки в системе охлаждения, что также требует замены радиатора.

Важность замены радиатора

При замене радиатора важно понимать основную причину отказа: правильное обслуживание системы охлаждения. Важно проверить герметичную крышку радиатора и термостат на предмет правильной работы. Бачок охлаждающей жидкости необходимо осмотреть на наличие трещин и утечек. Необходимо проверить правильность включения вентилятора охлаждения радиатора. Водяной насос необходимо проверить на наличие утечек охлаждающей жидкости, и, что не менее важно, охлаждающую жидкость двигателя необходимо проверить на загрязнение. При замене любой детали системы охлаждения настоятельно рекомендуется выполнить полную промывку системы охлаждения.

Имейте в виду, что двигатель, который работает слишком холодно, так же плох, как и двигатель, который перегревается. Перегрев двигателя может привести к достаточно высокой температуре вокруг камеры сгорания (головки цилиндров), чтобы повредить головки цилиндров и прокладки.Холодный двигатель, работающий из-за неисправного термостата, застрявшего в открытом положении, препятствует удалению образующегося в двигателе конденсата, который может окисляться и образовывать отложения в масляном поддоне.

47 CFR § 15.3 — Определения. | CFR | Закон США

§ 15.3 Определения.

(а) Слуховое вспомогательное устройство. Преднамеренный излучатель, используемый для предоставления слуховой вспомогательной связи (включая, помимо прочего, такие приложения, как вспомогательное прослушивание, тренировка слуха, аудиоописание для слепых и синхронный языковой перевод) для:

(1) Лица с ограниченными возможностями: В контексте части 15 правил (47 CFR часть 15) термин «инвалидность» по отношению к физическому лицу имеет значение, данное ему в разделе 3(2)(A) Закон об американцах-инвалидах 1990 года (42 U.S.C. 12102(2)(A)), т. е. физическое или умственное расстройство, существенно ограничивающее одну или несколько основных жизненных функций таких лиц;

(2) Лица, которым требуется языковой перевод; или

(3) Лица, которым могут быть полезны слуховые средства связи в местах скопления людей, таких как церковь, театр, аудитория или образовательное учреждение.

(b) Устройство биомедицинской телеметрии. Преднамеренный излучатель, используемый для передачи измерений биомедицинских явлений человека или животных на приемник.

(c) Селекторный переключатель ввода кабеля. Переключатель, предназначенный для переключения между приемом широковещательных сигналов через подключение к антенне и приемом услуг кабельного телевидения.

(d) Оборудование для обнаружения кабелей. Преднамеренный излучатель, периодически используемый обученными операторами для обнаружения подземных кабелей, линий, труб и подобных конструкций или элементов. Работа влечет за собой передачу радиочастотного сигнала на кабель, трубы и т. д. и использование приемника для определения местоположения этой конструкции или элемента.

(e) Терминальное устройство кабельной системы (CSTD). Устройство ТВ-интерфейса, основной функцией которого является подключение кабельной системы, работающей в соответствии с частью 76 настоящей главы, к приемнику телевизионного вещания или другому абонентскому оборудованию. Любое устройство, функционирующее в качестве CSTD в одном из своих режимов работы, должно соответствовать техническим требованиям к таким устройствам при работе в этом режиме.

(f) Система несущего тока. Система или часть системы, которая передает радиочастотную энергию за счет проводимости по линиям электропередач.Система несущего тока может быть спроектирована таким образом, что сигналы принимаются по проводимости непосредственно от подключения к линиям электропередачи (непреднамеренный излучатель) или сигналы принимаются по воздуху за счет излучения радиочастотных сигналов от линий электропередач. (преднамеренный радиатор).

(ж) CB-приемник. Любой приемник, который работает в Персональных радиослужбах на частотах, предназначенных для станций CB Radio Service, а также любой приемник, имеющий отдельный диапазон, специально предназначенный для приема передач CB-станций в Personal Radio Services.Это включает в себя следующее:

(1) CB-приемник продается как отдельная единица оборудования;

(2) Приемная часть трансивера CB;

(3) Преобразователь для использования с любым приемником для приема передач CB; и

(4) Многодиапазонный приемник, который включает полосу, обозначенную «CB» или «11-метровая», в которой такой диапазон может быть выбран отдельно, за исключением приемника любительской радиослужбы, который был изготовлен до 1 января 1960 г. и включает 11-метровый диапазон не считается приемником CB.

(h) Цифровое устройство класса А. Цифровое устройство, которое продается для использования в коммерческой, промышленной или бизнес-среде, за исключением устройства, которое продается для использования широкой публикой или предназначено для использования дома.

(i) Цифровое устройство класса B. Цифровое устройство, предназначенное для использования в жилых помещениях, несмотря на использование в коммерческих, деловых и промышленных условиях. Примеры таких устройств включают, помимо прочего, персональные компьютеры, калькуляторы и аналогичные электронные устройства, которые продаются для использования широкой публикой.

Примечание:

Ответственная сторона может также квалифицировать устройство, предназначенное для продажи в коммерческой, деловой или промышленной среде, как устройство класса B, и фактически поощряется к этому, при условии, что устройство соответствует техническим спецификациям для цифрового устройства класса B. . В случае, если будет обнаружено, что определенный тип устройства неоднократно создает вредные помехи для радиосвязи, Комиссия может классифицировать такое цифровое устройство как цифровое устройство класса B, независимо от его предполагаемого использования.

j) Беспроводная телефонная система. Система, состоящая из двух приемопередатчиков, один из которых представляет собой базовую станцию, которая подключается к телефонной сети общего пользования, а другой — мобильный телефон, который напрямую связывается с базовой станцией. Передачи от мобильного устройства принимаются базовой станцией и затем помещаются в телефонную сеть общего пользования. Информация, полученная из коммутируемой телефонной сети, передается базовой станцией на мобильное устройство.

Примечание:

Служба внутренней общественной сотовой радиосвязи считается частью коммутируемой телефонной сети.Кроме того, разрешены внутренние и пейджинговые операции при условии, что они не предназначены для использования в качестве основных режимов работы.

(л) Цифровое устройство. (ранее определялось как вычислительное устройство). Непреднамеренный излучатель (устройство или система), который генерирует и использует синхронизирующие сигналы или импульсы со скоростью, превышающей 9000 импульсов (циклов) в секунду, и использует цифровые технологии; включая телефонное оборудование, использующее цифровые технологии, или любое устройство или систему, которые генерируют и используют радиочастотную энергию для выполнения функций обработки данных, таких как электронные вычисления, операции, преобразования, запись, архивирование, сортировка, хранение, поиск или передача .Радиочастотное устройство, на которое конкретно распространяется требование об излучении в любой другой части правил FCC, или преднамеренный излучатель, подпадающий под действие подраздела C этой части, который содержит цифровое устройство, не подпадает под действие стандартов для цифровых устройств при условии, что цифровое устройство используется. только для обеспечения работы радиочастотного устройства, а цифровое устройство не управляет дополнительными функциями или возможностями.

Примечание:

Компьютерные терминалы и периферийные устройства, предназначенные для подключения к компьютеру, являются цифровыми устройствами.

(л) Датчик возмущения поля. Устройство, которое создает радиочастотное поле поблизости и обнаруживает изменения в этом поле, возникающие в результате движения людей или объектов в пределах его диапазона.

(м) Вредное вмешательство. Любое излучение, излучение или индукция, которые ставят под угрозу функционирование радионавигационной службы или других служб безопасности или серьезно ухудшают, препятствуют или неоднократно прерывают работу службы радиосвязи, работающей в соответствии с настоящей главой.

(n) Дополнительный радиатор. Устройство, которое генерирует радиочастотную энергию в процессе своей работы, хотя устройство не предназначено специально для генерации или излучения радиочастотной энергии. Примерами случайных излучателей являются двигатели постоянного тока, механические выключатели света и т. д.

(o) Преднамеренный радиатор. Устройство, которое намеренно генерирует и излучает радиочастотную энергию путем излучения или индукции.

(р) Комплект. Любое количество электронных частей, обычно снабженных схематической схемой или печатной платой, которые при сборке в соответствии с инструкциями приводят к тому, что устройство подпадает под действие правил, изложенных в этой части, даже если для завершения сборки требуются дополнительные детали любого типа. .

(q) Система охраны периметра. Датчик возмущения поля, в котором в качестве источника излучения используются радиочастотные линии передачи. Эти радиочастотные линии передачи установлены таким образом, чтобы система могла обнаруживать движение в пределах охраняемой зоны.

(r) Периферийное устройство. Устройство ввода/вывода системы, которое передает данные и/или получает данные от центрального процессора цифрового устройства. Периферийные устройства цифрового устройства включают в себя любое устройство, которое подключается снаружи цифрового устройства, любое внутреннее устройство цифрового устройства, которое соединяет цифровое устройство с внешним устройством проводом или кабелем, а также любую печатную плату, предназначенную для взаимозаменяемого монтажа внутри или снаружи. , что увеличивает скорость работы или обработки цифрового устройства, например.г., карты «турбо» и доски «улучшений». Примеры периферийных устройств включают терминалы, принтеры, внешние дисководы для гибких дисков и другие устройства хранения данных, видеомониторы, клавиатуры, интерфейсные платы, карты расширения внешней памяти и другие устройства ввода/вывода, которые могут содержать или не содержать цифровые схемы. Это определение не включает платы ЦП, как определено в параграфе (bb) этого раздела, даже если плата ЦП может подключаться к внешней клавиатуре или другим компонентам.

(с) Персональный компьютер.Электронный компьютер, который продается для использования в домашних условиях, несмотря на бизнес-приложения. Такие компьютеры считаются цифровыми устройствами класса B. Компьютеры, которые используют стандартный ТВ-приемник в качестве устройства отображения или отвечают всем следующим условиям, считаются примерами персональных компьютеров:

(1) Продается через розничную торговую точку или по каталогу прямого почтового заказа.

(2) Уведомления о продаже или рекламные объявления распространяются или направляются широкой публике или пользователям-любителям, а не только коммерческим пользователям.

(3) Работает от батареи или от сети 120 вольт.

Если ответственная сторона может продемонстрировать, что из-за цены или производительности компьютер не подходит для домашнего использования или использования в качестве хобби, она может потребовать, чтобы компьютер считался выходящим за рамки этого определения для персональных компьютеров.

(т) Несущие системы линий электропередач. Непреднамеренный излучатель, используемый в качестве системы несущего тока, используемой предприятием электроэнергетики на линиях электропередачи для релейной защиты, телеметрии и т. д.для общего наблюдения за энергосистемой. Система работает за счет передачи радиочастотной энергии за счет проводимости по линиям электропередачи системы. В систему не входят те электрические линии, которые соединяют распределительную подстанцию ​​с электропроводкой потребителя или дома.

(u) Радиочастотная (РЧ) энергия. Электромагнитная энергия на любой частоте радиоспектра от 9 кГц до 3 000 000 МГц.

(v) Сканирующий приемник. Для целей этой части это приемник, который автоматически переключается между двумя или более частотами в диапазоне от 30 до 960 МГц и способен останавливаться и принимать радиосигнал, обнаруженный на частоте.Приемники, предназначенные исключительно для приема широковещательных сигналов в соответствии с частью 73 настоящей главы, для приема широковещательных сигналов погодного диапазона NOAA или для работы в рамках лицензированной службы, не включены в это определение.

(w) Телевизионный (ТВ) вещательный приемник. Устройство, предназначенное для приема телевизионного изображения, транслируемого одновременно со звуком по телевизионным каналам, разрешенным в соответствии с частью 73 настоящей главы.

(x) Автоматический переключатель. Устройство, используемое для переключения между приемом эфирных радиочастотных сигналов через подключение к антенне и приемом радиочастотных сигналов, полученных любым другим способом, например, от устройства телевизионного интерфейса.

(у) Устройство ТВ-интерфейса. Непреднамеренный излучатель, который создает или преобразует по частоте несущую радиочастоты, модулированную видеосигналом, полученным от внешнего или внутреннего источника сигнала, и который подает модулированную радиочастотную энергию путем проводимости на клеммы антенны или другие входные соединения, не относящиеся к основной полосе частот. приемник телевизионного вещания. Устройство ТВ-интерфейса может включать в себя автономный радиочастотный модулятор или составное устройство, состоящее из радиочастотного модулятора, видеоисточника и других компонентов устройства.Примерами устройств ТВ-интерфейса являются кассетные видеомагнитофоны и терминальные устройства, подключенные к кабельной системе или используемые с главной антенной (в том числе те, которые используются для видеоустройств центрального распределения в жилых или офисных зданиях).

(z) Непреднамеренный излучатель. Устройство, которое намеренно генерирует радиочастотную энергию для использования внутри устройства или которое посылает радиочастотные сигналы посредством проводимости на связанное оборудование через соединительную проводку, но которое не предназначено для излучения радиочастотной энергии посредством излучения или индукции.

(aa) Готовое к кабелю оборудование бытовой электроники. Бытовая электроника Телевизионные приемные устройства, включая телевизионные приемники, видеомагнитофоны и аналогичные устройства, которые включают в себя тюнер, способный принимать телевизионные сигналы, и входной разъем, предназначенный для приема услуг кабельного телевидения, и позиционируются как «готовые к кабелю» или «совместимые с кабелем». Такое оборудование должно соответствовать техническим стандартам, указанным в § 15.118, и положениям § 15.19(d).

(bb) Плата процессора.Печатная плата, содержащая микропроцессор или схему определения частоты для микропроцессора, основной функцией которой является выполнение программирования, предоставленного пользователем, но не включая:

(1) Монтажная плата, содержащая только микропроцессор, предназначенный для работы под первичным управлением или управлением микропроцессора, внешнего по отношению к такой монтажной плате; или

(2) Печатная плата, которая является специальным контроллером для устройства хранения или ввода/вывода.

(cc) Внешний усилитель мощности радиочастоты.Устройство, которое не является составной частью преднамеренного излучателя в том виде, в каком оно изготовлено, и которое при использовании вместе с преднамеренным излучателем в качестве источника сигнала способно усиливать этот сигнал.

(dd) Испытательное оборудование определяется как оборудование, предназначенное в первую очередь для проведения измерений или научных исследований. К такому оборудованию относятся, помимо прочего, измерители напряженности поля, анализаторы спектра и мониторы модуляции.

(ee) Радар-детектор.Приемник, предназначенный для сигнализации о наличии радиосигналов, используемых для определения скорости автотранспортных средств. Это определение не распространяется на приемник, встроенный в радиолокационный приемопередатчик, сертифицированный в соответствии с правилами Комиссии.

(ff) Доступ к широкополосному доступу по линии электропередач (Access BPL). Система несущего тока, установленная и эксплуатируемая в электроснабжении в качестве непреднамеренного излучателя, который посылает радиочастотную энергию на частотах от 1,705 МГц до 80 МГц по линиям среднего или низкого напряжения для обеспечения широкополосной связи и расположена на стороне питания точки присоединения коммунальных служб к помещениям потребителей. Access BPL не включает системы операторов линий электропередач, как определено в § 15.3(t), или внутренние BPL, как определено в § 15.3(gg).

(gg) Внутренний широкополосный доступ по линии электропередач (внутренний BPL). Система несущего тока, работающая как непреднамеренный излучатель, которая посылает радиочастотную энергию за счет проводимости по линиям электропередач, которые не принадлежат, не управляются и не контролируются поставщиком электрических услуг. Линии электропередачи могут быть воздушными (воздушными), подземными, а также внутри стен, полов или потолков бытовых помещений.Устройства In-House BPL могут создавать закрытые сети в помещении пользователя или обеспечивать подключение к сетям Access BPL, или и то, и другое.

(hh) Расстояние наклонной дальности. Расстояние по диагонали, измеренное от центра измерительной антенны до ближайшей точки воздушной линии электропередач, по которой передается измеряемый сигнал Access BPL. Это расстояние равно гипотенузе прямоугольного треугольника, рассчитанной по приведенной ниже формуле. Наклонное расстояние рассчитывается следующим образом:

dslant=(hpwr_line-hant)2+(dh)2

(ii) Уровнемерный радар (LPR): Радарный уровнемер ближнего действия, используемый в широком спектре приложений для измерения количества различных веществ, в основном жидкостей или гранулятов.Оборудование LPR может работать на открытом воздухе или внутри корпуса, содержащего измеряемое вещество.

[54 FR 17714, 25 апреля 1989 г., в редакции 55 FR 18340, 2 мая 1990 г.; 57 ФР 33448, 29 июля 1992 г.; 59 ФР 25340, 16 мая 1994 г.; 61 ФР 31048, 19 июня 1996 г.; 62 ФР 26242, 13 мая 1997 г.; 64 FR 22561, 27 апреля 1999 г.; 65 FR 64391, 27 октября 2000 г.; 66 ФР 32582, 15 июня 2001 г.; 67 FR 48993, 29 июля 2002 г.; 70 FR 1373, 7 января 2005 г.; 76 ФР 71907, 21 ноября 2011 г.; 78 ФР 34927, 11 июня 2013 г.; 79 FR 12677, март.6, 2014; 82 ФР 41103, 29 августа 2017 г.]

Авторизация оборудования — РЧ-устройство

FCC регулирует радиочастотные (РЧ) устройства, содержащиеся в электронно-электрических продуктах, которые способны излучать радиочастотную энергию за счет излучения, проводимости или другими способами. Эти изделия могут создавать помехи радиослужбам, работающим в диапазоне радиочастот от 9 кГц до 3000 ГГц.

Почти все электронно-электрические изделия (устройства) способны излучать радиочастотную энергию.Большинство, но не все, эти продукты должны быть протестированы, чтобы продемонстрировать соответствие правилам FCC для каждого типа электрических функций, содержащихся в продукте. Как правило, продукты, которые по своей конструкции содержат схемы, работающие в радиочастотном спектре, должны демонстрировать соответствие с использованием применимой процедуры авторизации оборудования FCC (т. е. Декларация поставщика о соответствии (SDoC) или сертификация), как указано в правилах FCC. в зависимости от типа устройства. Продукт может содержать одно устройство или несколько устройств с возможностью применения одной или обеих процедур авторизации оборудования.Радиочастотное устройство должно быть одобрено с использованием соответствующей процедуры авторизации оборудования, прежде чем его можно будет продать, импортировать или использовать в Соединенных Штатах.

Следующие обсуждения и описания предназначены для того, чтобы помочь определить, регулируется ли продукт Федеральной комиссией по связи и требует ли он одобрения. Более сложный вопрос, который не рассматривается в этом документе, заключается в том, как классифицировать отдельное радиочастотное устройство (или несколько компонентов или устройств в конечном продукте), чтобы определить конкретные части правил FCC, которые применяются, и процедуру авторизации конкретного оборудования. или процедуры, которые необходимо использовать для целей соответствия FCC.Это определение требует технического понимания продукта, а также знания правил FCC.

Некоторые основные рекомендации по получению авторизации оборудования приведены на странице авторизации оборудования.

Радиочастотные устройства сгруппированы в следующие категории:

КОНДИЦИОНЕРНЫЕ РАДИАТОРЫ

(Часть 15, подраздел A)

Случайный излучатель (определенный в Разделе 15. 3 (n)) представляет собой электрическое устройство, которое не предназначено для преднамеренного использования, преднамеренной генерации или преднамеренного излучения радиочастотной энергии выше 9 кГц.Однако случайный излучатель может создавать побочные продукты радиоизлучения выше 9 кГц и вызывать радиопомехи. Изделие, которое классифицируется как случайное излучающее устройство, не требует получения разрешения на оборудование. Тем не менее, случайные излучатели регулируются общими условиями эксплуатации, изложенными в Разделе 15.5, и при наличии вредных помех пользователь должен прекратить работу и устранить помехи. Производители и импортеры должны руководствоваться здравым смыслом перед маркетингом и продажей этих продуктов, чтобы свести к минимуму возможные помехи (раздел 15.13).

Примеры продуктов, которые классифицируются как случайные излучатели, включают: двигатели переменного и постоянного тока, механические выключатели освещения, основные электроинструменты (не содержащие цифровой логики).

НЕПРЕДНАМЕРЕННЫЕ РАДИАТОРЫ (часть 15,

, подраздел , разделы B и G)

Непреднамеренный излучатель (определенный в Разделе 15.3 (z)) — это устройство, которое по своей конструкции использует цифровую логику или электрические сигналы, работающие на радиочастотах, для использования внутри продукта, или отправляет радиочастотные сигналы посредством проводимости на связанное оборудование через соединительную проводку, но не предназначен для беспроводного излучения радиочастотной энергии путем излучения или индукции.

Сегодня в большинстве электронно-электрических продуктов используется цифровая логика, работающая в диапазоне частот от 9 кГц до 3000 ГГц, и они регулируются 47 CFR, часть 15, подраздел B.

Примеры: кофейники, наручные часы, кассовые аппараты, персональные компьютеры, принтеры, телефоны, приемники для гаражных ворот, приемники беспроводных датчиков температуры, универсальный радиочастотный пульт дистанционного управления и тысячи других типов обычного электронно-электрического оборудования, основанного на цифровых технологиях. Это также включает в себя многие традиционные продукты, которые когда-то классифицировались как случайные радиаторы, такие как двигатели и основные электроинструменты, которые теперь используют цифровую логику.

Продукты, которые содержат только цифровую логику, также могут быть специально освобождены от авторизации оборудования в соответствии с разделом 15.103.

ПРЕДНАЗНАЧЕННЫЕ РАДИАТОРЫ (часть 15,

, подраздел , с C по F и H)

Преднамеренный излучатель (определенный в Разделе 15.3 (o)) — это устройство, которое намеренно генерирует и излучает радиочастотную энергию путем излучения или индукции, которое может эксплуатироваться без индивидуальной лицензии.

Примеры: беспроводные открыватели гаражных ворот, беспроводные микрофоны, универсальные радиочастотные устройства дистанционного управления, беспроводные телефоны, беспроводные системы сигнализации, передатчики Wi-Fi и радиоустройства Bluetooth.

ПРОМЫШЛЕННОЕ, НАУЧНОЕ И МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ (Часть 18)

Когда электронно-электрические изделия используются для обеспечения РЧ-энергией для приложений, отличных от телекоммуникационных, например, для создания физических, биологических или химических эффектов, таких как нагрев, ионизация газов, механические вибрации и ускорение заряженных частиц, эти устройства подпадают под действие правил FCC 47 CFR Part 18.

Примеры: флуоресцентное освещение, галогенные балласты, аппараты для дуговой сварки, микроволновые печи и медицинские аппараты для диатермии.

Примечание. Медицинские устройства общего назначения обычно не подпадают под эту классификацию; скорее Часть 18 применяется к медицинскому оборудованию только в том случае, если оно предназначено для локального генерирования и использования радиочастотной энергии в медицинских или терапевтических целях.

ОБОРУДОВАНИЕ, РАБОТАЮЩЕЕ В ЛИЦЕНЗИОННЫХ РАДИОУСЛУГАХ

Продукты, использующие лицензированный радиочастотный спектр, от стационарных микроволновых линий до сотовых телефонов и мобильных широкополосных услуг, считаются радиочастотными устройствами и подлежат авторизации оборудования.

Примеры лицензированного радиооборудования, подлежащего сертификации, включают: маломощные телевизионные передатчики, сотовые телефоны/смартфоны, базовые станции, лицензированные двухточечные микроволновые радиостанции, частные наземные мобильные передатчики, авиационные и морские радиостанции.
Для получения дополнительной информации о лицензированных службах радиосвязи:

Распределение радиочастотного спектра, регулирующая ответственность за радиочастотный спектр разделена между Федеральной комиссией по связи (FCC) (негосударственное использование) и Национальным управлением по телекоммуникациям и информации (NTIA) (использование государственными учреждениями).В настоящее время распределены только полосы частот между 9 кГц и 275 ГГц (, т. е. , предназначенные для использования одной или несколькими наземными или космическими службами радиосвязи или для радиоастрономической службы при определенных условиях). OET поддерживает Таблицу распределения частот FCC, которая представляет собой сборник распределений. Таблица распределения частот FCC кодифицирована в Разделе 2.106 Правил Комиссии. Более подробное описание см. в Таблице распределения частот.

.
