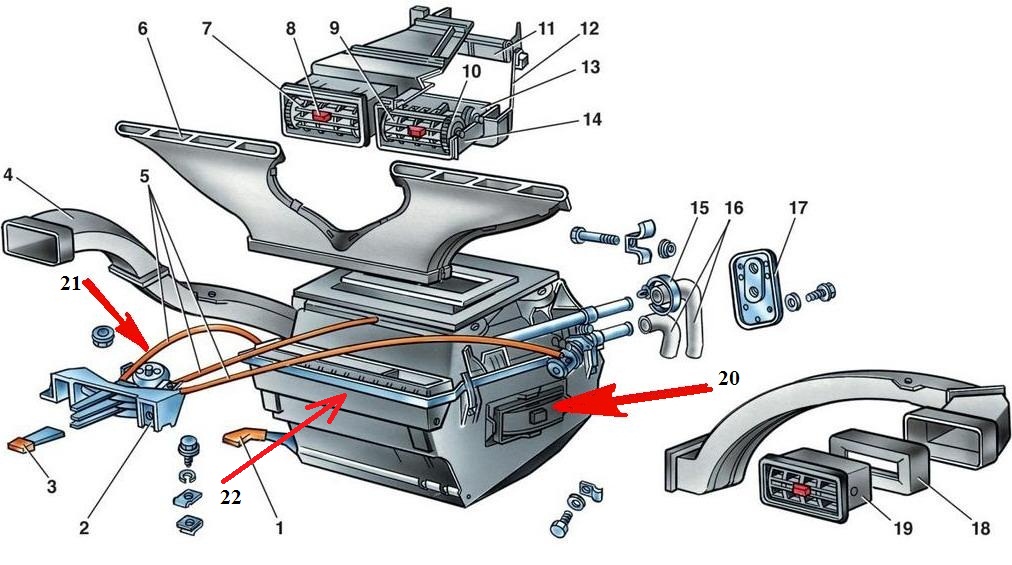

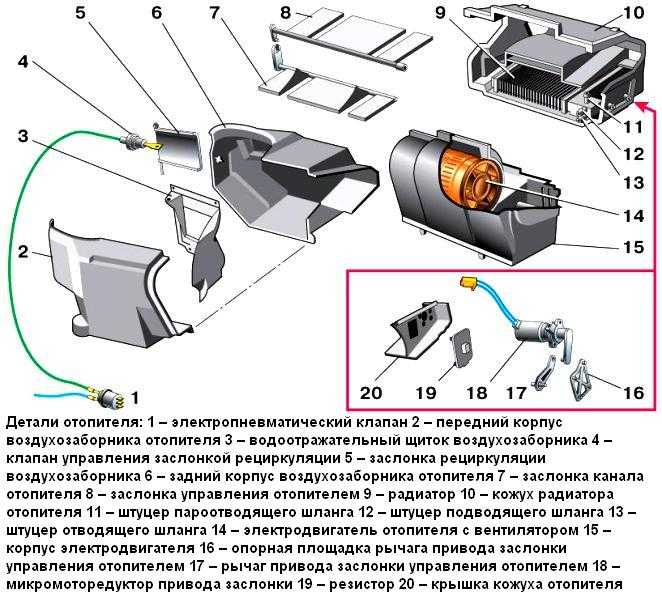

Отопление и вентиляция салона кузова / ВАЗ 2105 / устройство ВАЗ

  • 1. Воздухопровод обогрева ветрового стекла.
  • 2. Крышка воздухопритока.
  • 3. Радиатор отопителя.
  • 4. Скоба крепления оболочки тяги крышки воздухопритока.
  • 5. Гибкая тяга крана отопителя.
  • 6. Прокладка радиатора.
  • 7. Кожух радиатора.
  • 8. Скоба крепления труб отопителя.
  • 9. Отводяшая труба.
  • 10. Подводящая труба.
  • 11. Скоба крепления оболочки тяги крана.
  • 12. Сопла обогрева боковых стекол.
  • 13. Правый воздухопровод обогрева бокового стекла.
  • 14. Кран отопителя.
  • 15. Направляющий кожух вентилятора.
  • 16. Хомут тяги.
  • 17. Корпус заслонки обогрева бокового стекла.
  • 18. Заслонка воздухопровода обогрева ветрового стекла.
  • 19. Тяга заслонки.
  • 20. Скоба крепления электровентилятора.
  • 21. Резистор.
  • 22. Воздухораспределительная крышка.
  • 23. Заслонка воздухопровода обогрева ветрового стекла.
  • 24. Электродвигатель.
  • 25. Воздухопровод внутренней вентиляции.
  • 26. Крыльчатка.
  • 27. Кожух вентилятора.
  • 28. Рычаг воздухорапсределительной крышки.
  • 29. Рукоятка управления заслонками воздухопроводов обогрева ветрового и боковых
  • стекол.
  • 30. Рукоятка управления крышкой воздухопритока.
  • 31. Рукоятка управления краном отопителя.
  • 32. Кронштейн рычагов управления.
  • 33. Гибкая тяга крышки воздухопритока.
  • 34. Гибкая тяга заслонки воздухопровода обогрева ветрового стекла.
  • 35. Направляющие сопла.
  • 36. Лопатки сопла.
  • 37. Рычаг управления соплом.
  • 38. Корпус сопла.
  • 39. Декоративная решетка.
  • 40. Клапан.
  • 41. Решетка капота.
  • 42. Место установки отопителя.
  • 43. Капот.
  • 44. Коробка воздухопритока.
  • 45. Ветровое стекло.
  • 46. Панель приборов.
  • 47. Щиток передка кузова.
  • 48. Уплотнительная прокладка отопителя.
  • 49. I-Отопитель.
  • 50. II-Сопло обогрева бокового стекла.
  • 51. III-Схема работы вытяжной вентиляции.
  • 52. IV-Схема работы отопителя.

Салон отапливается воздухом, подогретым в радиаторе отопителя, который включен в систему охлаждения двигателя параллельно основному радиатору. От попадания задымленного воздуха из моторного отсека коробка воздухопритока герметизируется резиновым уплотнителем, поджимаемым к внутренней панели капота. Воздух поступает через решетку 41 капота 43 автомобиля в коробку 44 воздухопритока. расположенную под капотом в задней части передка кузова. Отражатель затем резко меняет направление движения воздуха, отделяет его от дождевой воды и затем воздух через люк кожуха 7 попадает в радиатор 3 отопителя. Пластмассовый кожух 7 радиатора закреплен четырьмя гайками снизу к усилителю щитка передка через уплотнительную прокладку 48. В верхней части кожуха имеется крышка 2 воздухопритока, регулирующая количество воздуха, поступающего в радиатор 3.

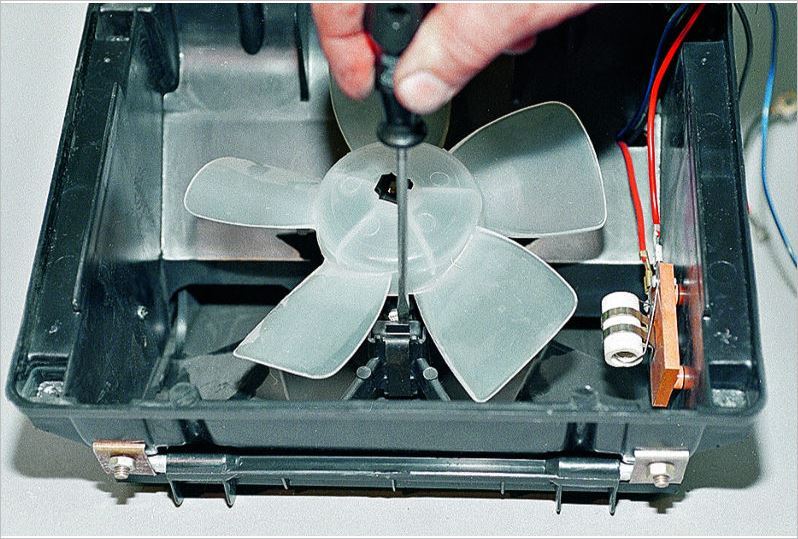

Правый бачок радиатора внутри разделен на две части резиновой прокладкой. К бачку болтами прикреплены отводящая труба 9 и кран 14 с подводящей трубой 10. Концы этих труб соединены резиновыми шлангами с системой охлаждения двигателя. Выход труб в моторный отсек герметизируется резиновым уплотнителем, который крепится к щитку передка двумя болтами. Воздух, прошедший через радиатор отопителя, поступает в направляющий кожух 15 и кожух 27 вентилятора. Направляющий кожух 15 установлен между кожухами радиатора и вентилятора. Крепление осуществляется пружинными скобами к кожуху радиатора. В центре пластмассового направляющего кожуха с помощью пружинных скоб 20 на двух эластичных подушках установлен электродвигатель 24 с крыльчаткой 26 вентилятора. На внутренней стенке кожуха 27 вентилятора крепится дополнительное сопротивление 21 (резистор). Подключение или отключение его в цепь электродвигателя производится трехпозиционным переключателем на панели приборов. Дополнительный резистор обеспечивает малую и большую скорости вращения вентилятора.
Из кожуха 27 вентилятора воздух поднимается через окно направляющего кожуха в воздухопровод 1 в верхней части панели приборов на обогрев ветрового стекла, по воздухопроводам 13 через сопла 12, расположенные с левой и правой стороны панели приборов, на обогрев стекол передних дверей, по воздухопроводу 25 внутренней вентиляции в нижнюю часть салона к ногам пассажиров. Снизу кожуха 27 вентилятора на скобах шарнирно установлена воздухораспределительная крышка 22, при открывании которой рычагом 28 воздух направляется к ногам пассажиров по воздухопроводу внутренней вентиляции. Управление отопителем осуществляется рукоятками 29. 30 и 31 на панели приборов, рычагами 37 управления боковыми соплами 12. рычагом 28 воздухораспределительной крышки 22 и переключателем электродвигателя вентилятора. Рукоятки 29. 30 и 31 надеты на концы рычагов и зафиксированы выступами, выштампованными на концах рычагов. Рычаги рукояток управления находятся на оси, установленной в кронштейне 32, который двумя болтами закреплен на поперечине панели приборов.
С обеих сторон каждого рычага на ось установлены фрикционные резиновые шайбы, между которыми на оси поставлены неподвижные стальные шайбы. Все детали на оси поджаты резиновой подушкой. Верхняя рукоятка 31 управления краном отопителя соединена гибкой тягой 5 с рычагом крана и регулирует количество охлаждающей жидкости, поступающей из системы охлаждения в радиатор отопителя. Рукоятка 30 соединена гибкой тягой 33 с рычагом крышки 2 воздухопритока и регулирует количество свежего воздуха, поступающего в отопитель. Рукоятка 29 управления заслонками воздухопроводов 1 и 13 обогрева ветрового стекла и боковых стекол соединена гибкой тягой 34 с наружным рычагом заслонки 23. Заслонка регулирует количество воздуха, поступающего на ветровое стекло и стекла передних дверей. Внутренний рычаг заслонки 23, изготовлен заодно целое с заслонкой и соединен тягой 19 через хомут 16 с рычагом заслонки 18 правого воздухопровода 13 обогрева бокового стекла. Плотность прилегания заслонки к корпусу 17 обеспечена прокладкой из пенополиуретана.
Аналогичную конструкцию имеет заслонка и левого воздухопровода. Перестановкой хомута по тяге 19 можно добиться полного закрытия заслонки. При полностью открытой заслонке 23 воздопровода заслонки 18 обогрева боковых стекол должны быть закрыты. Гибкая тяга 34 с помощью петли на конце соединена с рычагом заслонки 23. Другой конец тяги соединен с рычагом рукоятки 29 через отверстие в рычаге. Концы оболочки гибкой тяги зажаты скобами с помощью винтов. Подобным образом соединены и гибкие тяги 5 и 34. При закреплении скоб на кране, кожухе радиатора и на направляющем кожухе концы оболочек тяг должны выступать из-под скоб на величину 5-7 мм. Крепление скоб на кронштейне 32 рычагов управления отопителем выполняется при закрытых положениях крана, крышки воздухопритока и при полном открытии заслонки воздухопровода ветрового стекла таким образом, чтобы рычаги управления не доходили до конца пазов в кронштейне на величину 5 мм. Для облегчения запоминания положения рукояток управления на панели приборов слева имеются символы в виде треугольников.
Вершины треугольников указывают положение рукояток, при котором кран, крышка воздухопритока и заслонка воздухопровода обогрева ветрового стекла закрыты. Воздух на боковые стекла подается от воздухопроводов 13 через левое и правое сопла 12, все детали которых выполнены из пластмассы. Корпус 38 вставлен в воздухопроводе в резиновый уплотнитель и зафиксирован за буртик воздухопровода четырьмя пружинными выступами. В отверстия корпуса шарнирно установлены сопла с направляющими, по которым перемещается рычаг 37, подвижно связанный с тремя направляющими лопатками 1 36. Направление потока воздуха изменяется рычагом 37, в вертикальном направлении поворотом сопла в отверстиях, в горизонтальном поворотом лопаток. Соединения воздухопроводов 1 и 13 с кожухом вентилятора герметизированы уплотнительными прокладками из пенополиуретана. Вентиляция салона кузова может быть осуществлена следующим образом: через окна дверей при опущенных стеклах; через верхние сопла на вставке панели приборов при правом положении рукояток 29 и 30; через сопла 12 на панели приборов при правом положении рукоятки 30 и левом положении рукоятки 29; при открытых крышках 2 и 22 в нижнюю часть салона.
На автомобиле имеется вытяжная вентиляция, обеспечивающая отсос воздуха из салона. Воздух из салона проходит под обивку внутренней боковой панели крыши, отжимает резиновый клапан 40 и выходит через декоративные решетки 39 на боковых панелях крыши. Клапаны 40 предотвращают проникновение воздуха в салон при боковом ветре. При небольшой скорости движения автомобиля количество приточного воздуха можно увеличить, включив одну из скоростей вентилятора. В зависимости от температуры окружающего воздуха возможны различные варианты вентиляции и отопления пассажирского салона. В жаркую и теплую погоду для вентиляции опускают стекла дверей. Для дополнительного притока воздуха открывают крышку 2 воздухопритока (при отведенной вправо рукоятке 30), и опускают воздухораспределительную крышку 22 рычагом 28. Направление воздуха можно регулировать соплами 12 воздухопроводов 13. Количество приточного воздуха можно увеличить, включив электровентилятор. В прохладную погоду для вентиляции и предотвращения запотетевания ветрового и боковых стенал направляют поток воздуха на стекла рукояткой 29 и рычагами 37 сопел воздухопроводов 13.
Для получения слегка подогретого воздуха необходимо открыть кран 14 отопителя, передвинув несколько вправо рукоятку 31. В холодную погоду для отопления и предотвращения замерзания стекол открывают кран отопителя и крышку воздухопритока. Для направления теплого воздуха в нижнюю часть салона к ногам пассажиров открывают воздухораспределительную крышку. В очень холодную погоду температура воздуха в салоне может быть повышена включением электровентилятора и установкой крышки воздухопритока в положение частичного открывания. При необходимости быстрого прогрева ветрового стекла закрывают воздухораспределительную крышку, а рукоятку 29 переводят вправо. Теплый воздух будет направляться только на ветровое стекло. При температуре окружающего воздуха минус 25 С полностью включенный отопитель обеспечивает среднюю температуру в салоне плюс 25″С, а в зоне ног водителя и пассажиров плюс 30 С. Запрещается при закрытой крышке воздухопритока и открытом кране отопителя включать электровентилятор.

как выбрать, снять и заменить, чем промыть, инструкции с фото и видео

«Классика» Волжского автозавода оснащена простой и достаточно надёжной системой отопления, обеспечивающей вполне комфортные условия вождения в холодное время года. Отопитель салона ВАЗ-2107 представляет собой печку, которая прогревает поступающий снаружи воздух с помощью радиатора, заполненного хладагентом. Отсутствие электроники в конструкции отопителя «семёрки» позволяет автовладельцам выполнять большинство операций по ремонту и замене различных элементов печки самостоятельно, не испытывая при этом особых затруднений. Ключевой компонент отопителя — радиатор — требует особого внимания, т. к. именно он обеспечивает благоприятную температуру в салоне. Длительная безаварийная работа радиатора может быть обеспечена правильной его эксплуатацией и своевременным техобслуживанием.

Содержание

  • Назначение и принцип работы радиатора отопителя ВАЗ-2107

    • Видео: рекомендации по выбору радиатора печки ВАЗ-2107

  • Как выбрать оптимальный вариант радиатора печки для ВАЗ-2107

    • Радиаторы других моделей ВАЗ

    • Видео: какой радиатор печки подойдёт «семёрке»

    • От иномарки

  • Как правильно промыть радиатор печки ВАЗ-2107

    • Как снять радиатор

    • Как установить радиатор

Назначение и принцип работы радиатора отопителя ВАЗ-2107

Источником тепла в системе отопления автомобиля ВАЗ-2107 служит жидкость, которой заполнена система охлаждения. Конструкция системы охлаждения выполнена таким образом, что радиатор печки является частью её общего контура. Принцип работы радиатора состоит в том, что воздушные потоки, проникая в автомобиль через воздухозаборник на капоте, поступают в отопительный отсек, где нагреваются радиатором печки и движутся далее по воздухопроводам в салон.

Радиатор отопителя ВАЗ-2107 является ключевым элементом системы отопления автомобиля

Степень подогрева воздуха, направляемого в салон автомобиля, зависит от температуры охлаждающей жидкости и положения заслонки крана печки. Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления: крайнее левое положение ползунка означает, что кран закрыт и печка не работает, крайнее правое — кран открыт полностью.

Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления

Первоначально радиаторы отопителя ВАЗ-2107 (и других «классических» моделей) изготавливались исключительно из меди. В настоящее время многие автовладельцы в целях экономии средств устанавливают алюминиевые радиаторы печки, которые, хотя и стоят дешевле медных, имеют худшие показатели теплоотдачи. Алюминиевый радиатор не всегда справляется с большим потоком морозного воздуха, попадающего в воздухозаборник при движении по трассе, и салон в этом случае прогревается недостаточно.

Радиатор отопителя может быть двух или трёхрядным. Теплообменник имеет горизонтальное положение и размещается в специальном пластмассовом корпусе. Крепится к корпусу радиатор двумя саморезами, кран вмонтирован в подводящий патрубок. Конструкционно радиатор состоит из:

  • системы трубок, расположенных в сотах-рёбрах, улучшающих теплоотдачу;
  • бачков входа и возврата;
  • подводящего и отводящего патрубков.

Видео: рекомендации по выбору радиатора печки ВАЗ-2107

Сечение трубок может быть круглым или квадратным. Круглые трубки легче изготовить, но теплоотдача таких изделий ниже, чем у квадратных, поэтому внутри круглых трубок размещают так называемые турбулизаторы — спиралевидные пластиковые полоски, способствующие увеличению показателей теплоотдачи за счёт завихрения и перемешивания хладагента. В плоских трубках турбулентность создаётся за счёт их формы, поэтому дополнительные элементы здесь не требуются.

Размеры трёхрядного медного радиатора ШААЗ составляют:

  • длина — 254 мм;
  • ширина — 67 мм;
  • высота — 184 мм.

Вес изделия — 2,2 кг.

Двухрядный алюминиевый радиатор может иметь другие габариты.

Как выбрать оптимальный вариант радиатора печки для ВАЗ-2107

Чтобы оптимизировать работу печки, владельцы ВАЗ-2107 довольно часто заменяют штатный радиатор на теплообменник от другой отечественной модели или иномарки.

Радиаторы других моделей ВАЗ

Альтернативой заводскому радиатору печки ВАЗ-2107 может быть аналогичное изделие от «пятёрки». В целом для «классики» существует две разновидности радиаторов печки — ВАЗ-2101 и ВАЗ-2105. Разумеется, седьмой модели подойдёт «пятёрочный» теплообменник. Типоразмер стандартного радиатора от «копейки» — 185х215х62 мм, от «пятёрки» — 195х215х50 мм, т. е. изделие от ВАЗ-2101 не войдёт в пластиковый кожух «семёрки» из-за своей толщины.

Читайте об устройстве ВАЗ 2105: https://bumper.guru/klassicheskie-modeli-vaz/poleznoe/vaz-2105-inzhektor.html

Видео: какой радиатор печки подойдёт «семёрке»

Если автовладелец решил заменить печку целиком, то наиболее приемлемый вариант — отопитель от ВАЗ-2108.

От иномарки

Вместо «родного» радиатора печки на ВАЗ-2107 можно установить «иномарочный», если он подходит по размерам. Практика показала, что вполне пригодным для установки в «семёрку» оказался медный теплообменник от «Mitsubishi».

У меня было несколько ВАЗов классики, и разные радиаторы в печках и в системе охлаждения. По опыту эксплуатации могу сказать одно: теплоотдача почти одинаковая за счёт металлических бачков и дополнительного ряда кассет почти не уступает по теплоотдаче алюминиевому радиатору. Но алюминиевый меньше весит, практически не подвержен тепловому расширению. Да, теплоотдача у него лучше, при открытии крана отопителя латунь тепло даёт почти через минуту, а алюминий — через пару секунд.
Единственный минус — это прочность, у нас же все пытаются не мастера привлекать, а сами кривыми ручками что-то сделать при помощи лома и кувалды. А алюминий — металл нежный, с ним ласково надо, и тогда всё будет в норме.
И многие говорят, что рвёт их давлением в системе охлаждения. Так, если следить за клапанами крышек расширителя и радиатора охлаждения, то и не будет избыточного давления.

Madzh

https://otzovik.com/review_2636026.html

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

  • ключи на 7, 10 и 17;
  • крестообразная отвёртка;
  • запасные прокладки;
  • ветошь.

Как открутить болт со стертыми гранями: https://bumper.guru/klassicheskie-modeli-vaz/poleznoe/kak-otkrutit-bolt-s-sorvannymi-granyami.html

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

  1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
  2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.
  3. Снять шланги с патрубков.

    В подкапотном пространстве следует снять шланги входящего и исходящего патрубков

  4. Ключом на 7 отвинтить два болта крепления патрубков.

    Ключом на 7 следует отвинтить два болта крепления патрубков

  5. Снять уплотнитель.

    Следующий шаг — снятие уплотнителя

  6. Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.
  7. Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.

    Ключом на 7 необходимо открутить крепление троса привода крана радиатора

  8. Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
  9. Снять нижнюю половину корпуса печки.
  10. Извлечь теплообменник вместе с краном.

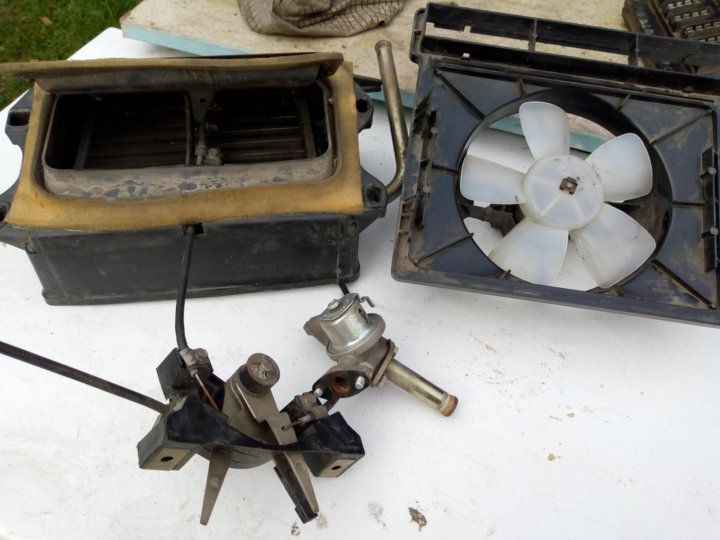

    Разобрав корпус печки, следует извлечь теплообменник вместе с краном

  11. Ключом на 10 открутить болты, крепящие кран к радиатору.
  12. В случае необходимости заменить прокладку.
  13. Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

    Следует заменить прокладку, если старая пришла в негодность

Как установить радиатор

Промыть демонтированный радиатор можно:

  • водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
  • раствором каустической соды, залитым в радиатор на 1 час;
  • методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

Подробнее о радиаторе охлаждения: https://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/radiator-vaz-2107.html

Радиатор отопителя, как и обычный, делаются со сплава алюминия, что делает его лёгким, прочным и надёжным. Основные характеристики можно найти в интернете. Разница между медным и алюминиевым — в том, что алюминий быстрее нагревает и отдаёт больше тепла, а вот медные, наоборот, греются долго, но и дольше остывают. Для Жигулей, конечно, рекомендую алюминий, поскольку в небольшом салоне, он быстрее нагреется и не даст замёрзнуть пассажирам.

Вестник1760

https://otzovik.com/review_3056189.html

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

  • Автор: Игорь Светличенко
