Ваз 2106 грм натяжка цепи: как правильно натянуть и отрегулировать, инструкции с фото и видео

Июн 30 2023

Содержание

Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Цепь ГРМ – благодаря ней двигатель работает, со временем данная цепь расслабляется (Вытягивается) и начинает стучать, стук очень неприятный да и цепь из-за этого изнашивается быстрее и самое главное если цепь будет слишком сильно ослаблена то возможен её перескок на один зубец, а то и на два и на три и т.д., а это уже смешение фаз газораспределения, в связи с чем автомобиль через некоторое время будет ехать вообще непонятно, то есть у него обороты будут очень сильно плавать, ещё глохнуть он может часто или вообще будет не заводиться.

Примечание!
Для того чтобы проверить натяжение цепи нужно будет снимать крышку у головки, если вы никогда этого ещё не делали то не пугайтесь ничего сложного в этом нет, она всего лишь на 8-ми гайках крепиться поэтому чтобы их отвернуть, вам нужно будет запастись: Воротком с накидной головкой, а так же новая прокладка понадобиться на крышку головы (Она копейки в автомагазинах стоит, а новую брать нужно обязательно) и обычной плоской отвёрткой запаситесь которой натяжение вы будете проверять!

Краткое содержание:

Проверка натяжения цепи ГРМ
Дополнительный видео-ролик

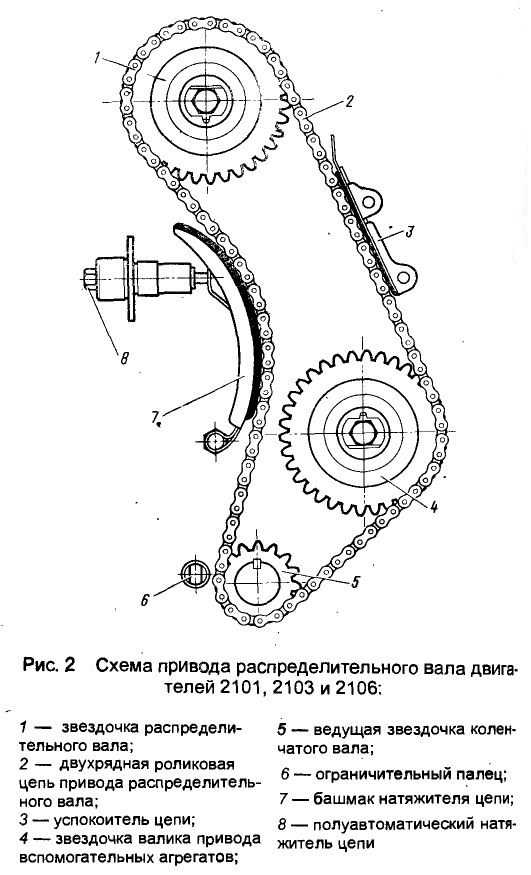

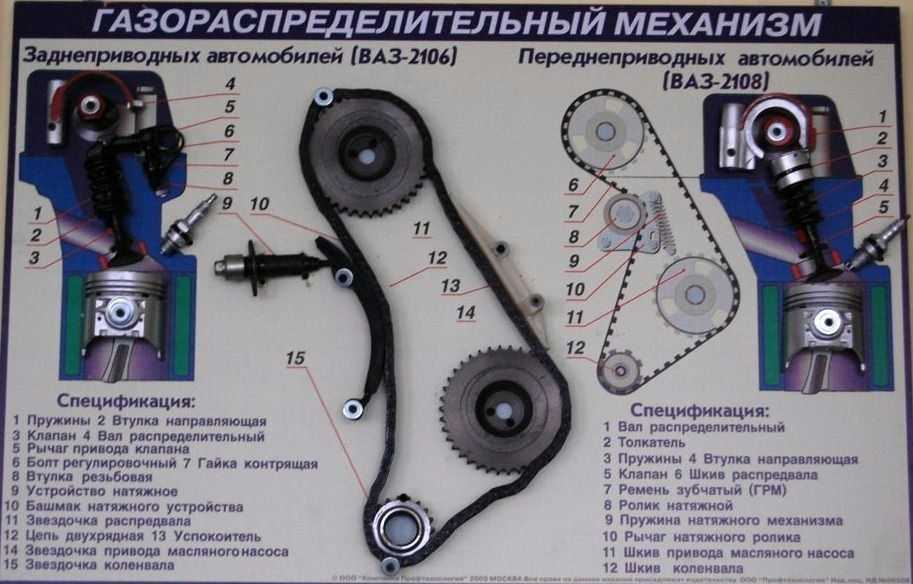

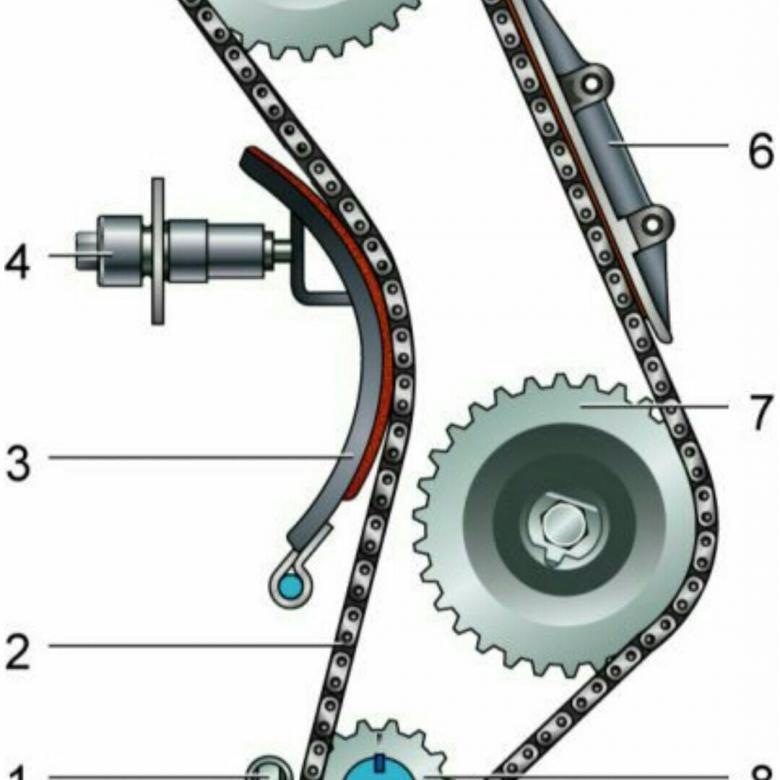

Где находиться цепь ГРМ?
Она располагается под всевозможными крышками, а именно её верхняя часть находиться под крышкой головки блока, нижняя под крышкой распределительного вала ну а в середине до неё никак уже не добраться только если снять с автомобиля, но нижняя, а так же средняя часть вам не нужно вам нужно добраться только лишь до верхней, поэтому для наглядности на фото ниже крышка уже снята и цепь указана стрелкой.

Когда нужно проверять натяжение цепи ГРМ?
Сразу вам скажем, если вы хотите подтянуть цепь то это делается при помощи натяжителя цепи (О том как натянуть цепь, читайте в статье: «Регулировка цепи на автомобиле») и снимать для этого крышку чтобы проверить натяжение вовсе не нужно (Но в принципе можно снять, если вы хотите со 100% точность натянули цепь правильно), натяжение проверяется только когда вы производите какие либо работы к примеру цепь на новую поменяли и проверяете нормально ли она натянута или же нет, а просто так разбирать двигатель у автомобиля чтобы подёргать за цепь и проверить её натяжение не нужно, кроме того если цепь ослабнет то она вам сама даст об этом знать, во-первых шум работы у двигателя повыситься (Попробуйте на отрегулированной цепи завести автомобиль и дать ему поработать на холостых оборотах и на не отрегулированной цепи туже самую операцию проделайте, звук работы двигателя в этих ситуация будет кардинально отличаться).

Примечание!
Кстати если цепь сильно ослабла, но вы не знаете как понять это, то просто откройте капот и прислушайтесь если будут стуки посторонние в том месте где она находиться, но при нажатии на газ (Немного совсем за тросик газа потяните или помощника попросите чтобы на газ немного нажал) стук этот пропадает, то есть вероятность того что именно цепь издаёт этот стук и при помощи натяжителя её подтяните!

1) В начале операции вам понадобиться ту самую крышку снять, о том как она снимается читайте в статье: «Установка фаз газораспределения по меткам», в данной статье всё подробно объяснено и разжёвано, а изучать вам её нужно начиная с пункта 1 и заканчивая 10, в этих пунктах снятие крышки то и объяснено.

2) Теперь когда крышка убрана и вам уже она не мешает, переходите к проверки натяжения цепи, данную проверку как отвёрткой так и рукой можно выполнить, но лучше отвёрткой, для этого установите её двумя разными способами как на двух фотографиях ниже показано, и в этих положения проверяйте натяжение цепи на фото ниже куда нужно перемещать отвёртку подробно показано но мы эти фотографии всё равно немного разберём, на первом фото показано как нужно вставить отвёртку и использовав её как рычаг понажимать на цепь (Прогибаться она не должна, если прямо чуть-чуть прогибается то отрегулируйте цепь при помощи натяжителя), затем переходите к другой стороне цепи (см. фото 2) и так же установите отвёртку и ей в том месте понажимайте на цепь (Так же пальцем можете цепь попробовать по продавливать), прогибаться цепь так же недолжна и струной как бы должна быть натянута, так и определяется натяжение цепи на классических автомобилях.

Примечание!
На цепь нужно давить со средней силой, со всей силы не в коем случае давить не надо, хоть она и металлическая но это не исключает её деформации!

Дополнительный видео-ролик:
Более подробно об том какая натяжка должна быть у цепи, смотрите в ролике ниже, там показывается установка цепи на снятом с автомобиля моторе и в самом конце объясняется и так же показывается какая должна быть регулировка.

Замена цепи ВАЗ 2106 и установка натяжителя

Цепной привод ГРМ ВАЗ 2106 служит достаточно долго, но приходит момент, когда шум привода переходит в стук, а очередная попытка натянуть цепь ни к чему не приводит. При непрекращающемся стуке в передней части двигателя, пробег которого составляет более 50 тыс. км, требуется замена цепи газораспределительного механизма.

Замена цепи ГРМ

Содержание

Подготовка к работе
Инструкция по разборке механизма
Особенности сборки

Вернуться к оглавлению

Подготовка к работе

Обычно во время такого немалого для двигателя классики пробега износу подвергается не только сама цепь, но и другие элементы, с ней связанные. Процесс такой замены несложный, но трудоемкий, поскольку надо открутить много болтов и гаек, снять некоторые узлы и детали, а это занимает время.

Поэтому рекомендуется менять комплект ГРМ ВАЗ 06, в который входят следующие основные и дополнительные детали:

новая цепь ГРМ;
шестерни — 3 шт.;
башмак натяжителя цепи;
успокоитель цепи;
сальник коленчатого вала передний;
прокладка передней крышки блока цилиндров;
шпонка шкива коленчатого вала.

Очень часто при снятии шестерни коленвала шпонка выпадает и теряется, особенно если на дне смотровой ямы есть мусор или просто земляной пол. Без этой детали установка шестерни и сборка невозможны, а учитывая, что стоит она дешево, лучше приобрести ее про запас.

Для работы потребуется смотровая яма и набор инструментов, ключей. Обязательно нужен ключ или накидная головка на 38 мм, которыми придется откручивать храповик. Если смотровой канавы нет, операцию можно произвести и без нее, только для удобства лучше снять капот автомобиля, открутив 4 болта ключом на 13 мм.

Вернуться к оглавлению

Инструкция по разборке механизма

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно будет увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие). Бывает даже, что в месте, где он стоял, цепью выбрана канавка в материале самой головки. Для удобства лучше сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, предварительно слив из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимая радиатора, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создав себе условия для нормальной работы.

Когда доступ к передней части мотора открыт, нужно ослабить и снять ремень привода генератора. Затем ключом на 38 ослабить гайку шкива таким образом: включить 4-ю передачу, а помощника попросить нажать на тормоз, после чего откручивать храповик. Такой способ избавит вас от необходимости вставлять в мотор разные железки, чтобы застопорить вращение коленвала. Дальнейшая разборка выполняется по такой схеме.

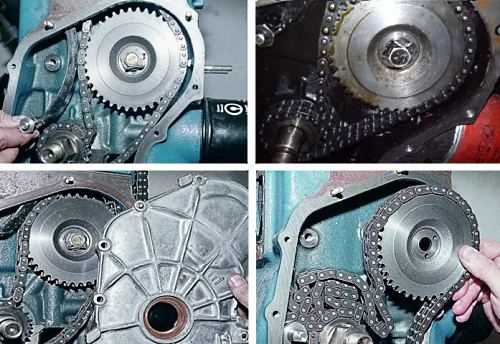

Снять шкив с коленвала, очистить от грязи болты под ключ на 10 передней крышки блока цилиндров, открутить их. Три из них расположены внизу и соединяют крышку с поддоном масляного картера. Снять ее, очистить от остатков прокладки, как и ответный фланец на блоке цилиндров.

Замена цепи ГРМ ВАЗ 2106

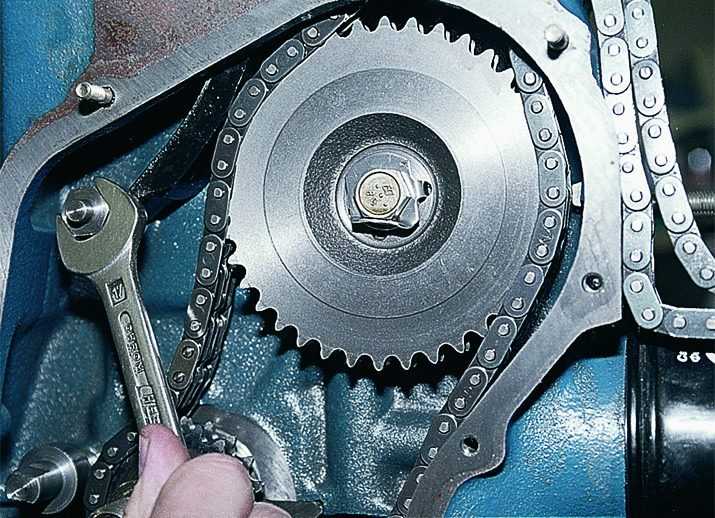

Расконтрить болты двух шестерен, ослабить их и открутить. Снять эти шестерни, затем ключом на 10 отвернуть ограничитель хода (находится левее оси коленвала), после чего извлечь старую цепь. В последнюю очередь снимается шестерня коленчатого вала, не потеряйте при этом шпонку.

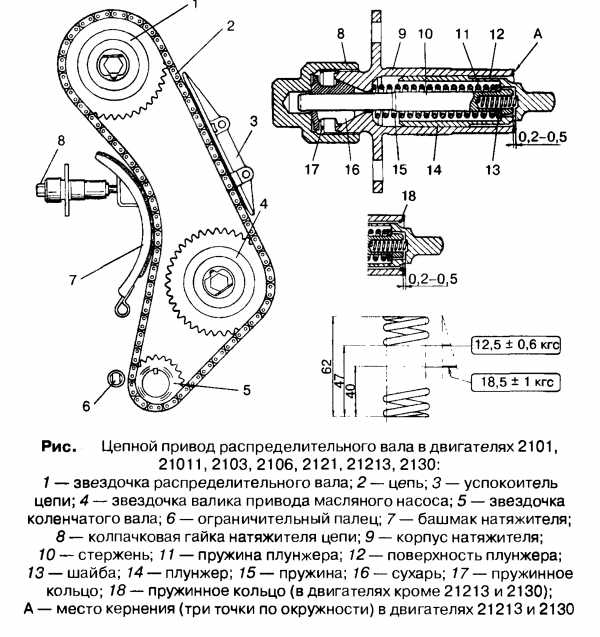

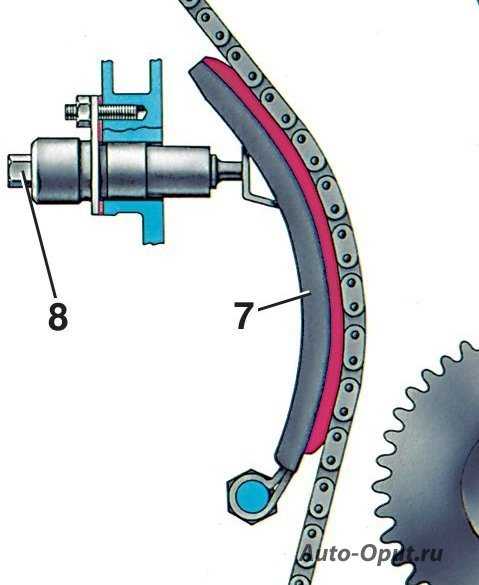

Ключом на 13 ослабить гайку натяжителя цепи, монтировкой аккуратно нажать на его башмак, чтобы плунжер вошел внутрь, после чего гайку снова затянуть. Это делается потому, что раньше натяжка цепи была больше, натяжитель не даст установить новую.
Замена натяжителя цепи заключается в том, чтобы его рабочую часть (башмак) открутить и поменять на новую, что и делается на следующем этапе.

Подобным же образом происходит замена успокоителя цепи. Нужно открутить 2 болта ключом на 10, снять старый элемент, а на его место установить новый и прикрутить.

Вернуться к оглавлению

Особенности сборки

Сборка механизма и замена цепи ГРМ выполняется в обратном порядке. Нужно поставить на место новую шестерню коленвала со шпонкой, при этом проверить совмещение меток на корпусе блока цилиндров и на самой шестерне. Затем установить остальные шестерни, надев на них новую цепь, прикрутить ограничитель хода и затянуть его. Учитывая, что в самом начале разборки метка на шестерне распределительного вала совпадала с выступом на его корпусе, все должно так и остаться.

Метки вверху и внизу должны совпадать. Если этого не происходит, нужно переставить цепь по шестерням на одно или два звена. Следующая операция — натяжка цепи ВАЗ 2106. Снова ослабив гайку натяжителя ключом на 13, вращать до характерного щелчка — это плунжер выскочит и нажмет на башмак, который и натянет цепь. Гайку после этого — затянуть. Теперь можно поставить на место переднюю крышку блока цилиндров, заменив находящийся в ней сальник.

Процедура простая: старый сальник аккуратно выбивается, а новый запрессовывается с помощью круглой наставки. Крышку с прокладкой наживить на болты, а затяжку начинать с трех нижних, предварительно смазав герметиком прокладку поддона картера. Замена цепи ГРМ завершается обратной сборкой, результатом которой станет ровная и бесшумная работа двигателя.

LADA 2101-2106 / Lada Niva 1600 Автоматический натяжитель цепи

Описание
Отзывы (0)

ОПИСАНИЕ: АВТОМАТ «РУСМАШ» АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ ЦЕПИ «ПИЛОТ» ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 /НИВА/

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 (Нива).

Автомат натяжителя цепи «РУСМАШ» «ПИЛОТ»

Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ семейства классика. АНК «Пилот» после установки не требует обслуживания и полностью автоматически натягивает автомобильную цепь по мере ее растяжения. Выгодно отличается от аналогов тем, что не требует подвода маслопровода, что исключает его затирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заедание натяжителя! Шаг натяжителя всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счет регулируемого усилия натяжения пружины ANC Pilot практически не изнашивает башмак натяжителя цепи. В результате установки значительно снижается шум двигателя, а также увеличивается срок службы всех узлов ГРМ за счет правильного натяжения цепи.

В процессе эксплуатации изделие «Пилот» работает автоматически и не требует наладочных операций и обслуживания.

Результат применения автоматического натяжителя:

— Срок службы всех узлов ГРМ увеличивается в несколько раз за счет постоянного отслеживания натяжения цепи и исключения возможности увеличения паразитных нагрузок в свободных ветвях цепи.

— Улучшенная работа двигателя за счет точных фаз газораспределения.

— Натяжение цепи выполняется независимо от того, работает двигатель или нет.

Гарантийный срок изделия устанавливается на весь срок эксплуатации автомобиля.

Просмотрено

LADA 2101-2106 / Lada Niva 1600 АВТОНАТЯЖИТЕЛЬ ЦЕПИ

ОПИСАНИЕ: АВТОМАТ «РУСМАШ» АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ ЦЕПИ «ПИЛОТ» ВАЗ 2101, 21011, 2109 09 09 09 09 09 093, 2108. 1 090 ₽

1 090 ₽

Код товара:LADA 2101-2106 / Lada Niva 1600
Наличие:В наличии

ОПИСАНИЕ: АВТОМАТ «РУСМАШ» АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ ЦЕПИ «ПИЛОТ» ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 /НИВА/

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 (Нива).

Автомат натяжителя цепи «РУСМАШ» «ПИЛОТ»

Результат применения автоматического натяжителя:

— Улучшенная работа двигателя за счет точных фаз газораспределения.

— Натяжение цепи выполняется независимо от того, работает двигатель или нет.

Гарантийный срок изделия устанавливается на весь срок эксплуатации автомобиля.
