Порядок регулировки

Весь процесс можно разбить на три части:

• Разметка ламп
• Разметка на стене
• Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

• Мел, светящаяся лента либо что-то другое для разметки
• Ровная стена
• Не менее 8 метров вертикальной поверхности перед стеной

Фары ваз 2106

Автомобиль ВАЗ 2106 был разработан на базе первой люксовой модели Волжского автомобильного завода ВАЗ 2103 в середине 70-х годов прошлого века. Визуально эти машины очень похожи. Внешне ВАЗ 2106 отличается от «тройки» только отсутствием хрома в отделке кузова, более современными бамперами и измененным дизайном задних фонарей.

Тюнинг

Противотуманные фары и тюнинг оптики ВАЗ 2106

Дополнительные противотуманные фары необходимо монтировать на переднем фартуке транспортного средства ближе к дорожному полотну для улучшения рассеивания тумана, находящегося снизу. Многие изделия, предлагаемые автомагазинами, адаптированы для установки в вертикальной плоскости. В этом положении противотуманные фары занимают одну высоту со штатной оптикой, что значительно уменьшает их коэффициент рассеивания. Гораздо эффективнее будет расположение противотуманных фар в переднем бампере.

Для приобретения противотуманных фар, цена на которые относительно приемлема, желательно сверить посадочные места тумблеров на панельной плоскости приборов.

Наилучшим способом тюнинга фар ВАЗ 2106 считается процедура полной смены компонентов. Для оптимального подбора тюнингованных изделий советуем использовать оптику БМВ Е34. Далее работы проводятся в следующем порядке:

Демонтируем штатные изделия совместно с защитными элементами.

Просверливаем необходимое количество отверстий для монтажа изделий.

Монтируем корпус оптического элемента (фары) от БМВ и наживляем гайки на болты, не затягивая, т.к. потребуется последующая регулировка.

Также крепим другие компоненты оптики.

Установив и закрепив фары на посадочных плоскостях, следует заняться их настройкой, в том числе установкой дополнительной «релюшки» для раздельного включения и управления фронтальной оптикой.

Элементом тюнинга фар в этом транспортном средстве может считаться защита фар ВАЗ 2106, которая может принимать различные формы. Чаще всего автолюбители в качестве защитных элементов используют решетки, которые устанавливаются на те же места креплений, что и винты этих изделий.

Изначально вам потребуется открыть капот вашего автомобиля и вытащить оттуда старые фары, которые служили вам долгие годы. Также вместе с ними снимите защиту. После этого нужно сделать примерку новых фар от БВМ, для чего вам потребуется просверлить несколько отверстий для их установки. Следующим шагом вам потребуется установить одну фару от БМВ на свое место и вставить болты в просверленные отверстия, но не затягивать их до конца, так как нам еще потребуется настройка установленных фар.

Таким же образом требуется прикрепить остальные передние и задние фары. После закрепления фар на своих местах, следует заняться их настройкой. Для более удобной настройки, при установке фар, вам требуется подложить под них специальную пружину. Настройте положение фар так, чтобы свет от них был направлен в нужную вам сторону. Помните, настраивать положение фар требуется только на абсолютно ровных поверхностях, для того чтобы световой поток не был искаженным. Если вы располагает некоторым капиталом, кроме задних и передних фар вы можете также установить на свой ВАЗ 2106 «противотуманки» на задний и на передний бампер.

Как разобрать спидометр по ссылке.

Регулировка

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм. Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.

Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Замена

Для снятия передних фар нам потребуется отвертка. В силу того, что все фары меняются идентично, мы разберем процесс на примере левой внутренней фары. Крепление фар к кузову автомобиля осуществляется с помощью винтов.

И так, для замены необходимо:

Откройте капот и в подкапотном пространстве пометьте маркером провода подходящие к фаре. Отсоедините провода.

Теперь, с наружи автомобиля, нажав на фиксаторы облицовки фар, снимите облицовку.

Открутите три винта крепленя фары к кузову и вытащите фару наружу.

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

• закрываем одну из фар тканью или картоном и активируем ближний свет;
• с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
• посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
• повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
• включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

Регулировка фар и ПТФ на Lada XRAY | Автор темы: Олег

Регулировка фар и ПТФ на Lada XRAY Ближний свет фар должен хорошо освещать дорогу, но не должен ослеплять водителей встречного транспорта. Регулировку фар удобно выполнять при помощи специального оптического прибора, но при необходимости отрегулировать фары Lada XRAY можно своими руками. Рассмотрим особенности этого мероприятия. Потребуется: Ровная стена или лист фанеры размерами 2х1 м. Рулетка длиной 10 м. Лист картона, чтобы закрывать одну фару. Помощник или груз весом 75 кг. Проверить давление в шинах, оно должно соответствовать норме. Как отрегулировать фары Установить автомобиль перед стеной на расстоянии 10 м или поставить перед ним лист фанеры размером 2х1 м. Установить регулятор электрокорректора в положение «0». Посадить помощника (или груз 75 кг) на водительское сиденье. Измерить расстояние h от земли до центра лампы и расстояние l между центрами фар. Разметить экран согласно рисунку. Закрыть правую блок фару листом картона и включить ближний свет. Выполняем вертикальную регулировку света фары. Вращаем крестовой отверткой или шестигранником «на 6» винт сверху фары, совмещая верхнюю горизонтальную границу света с линией Г. Выполняем горизонтальную регулировку света фары. Вращаем этим же инструментом винт (ближе к краю), совмещая излом верхней границы света с вертикальной линией А. Аналогично регулируем другую фару Lada XRAY. Замечание: допускается небольшое отклонение излома вниз, не более 20 мм и вправо, не более 100 мм. Если отрегулировать фары не получается, проверьте установку фары и лампы. Как отрегулировать противотуманные фары Установить автомобиль перед стеной на расстоянии 5 м или поставить перед ним лист фанеры размером 2х1 м. Посадить помощника (или груз 75 кг) на водительское сиденье. Разметить экран согласно рисунку. Закрыть правую ПТФ листом картона и включить их. Вращаем регулировочный винт в переднем бампере длинной крестовой отверткой, перемещая свет в вертикальной плосткости. Подводим его верхнюю горизонтальную границу к линии Г. Аналогично регулируем другую ПТФ. Если отрегулировать ПТФ не получается, проверьте установку фары, лампы и бампера. Напомним, другие инструкции по ремонту, обслуживанию и эксплуатации кроссовера Lada XRAY можно найти в этой категории или по содержанию. https://лада.онлайн/do-my-self/repair/repair-lada-xray/1534-regulirovka-far-i-ptf-na-lada-xray. html

Регулировка света фар ваз 2106 – Ремонт ваз 2106

19 июн 2011 . Включите свет и закройте тряпокой сначала обе фары с одной стороны и отрегулировав пучок света, отрегулируйте дальний свет с .

Как настроить фары? – Автоклуб ВАЗ 2106

Понимаю что вопрос тупой но все же. (IMG: Как отрегулировать фары?

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание! Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка: 1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание! Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание! Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание! При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т. д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Будет полезно: Замена стеклоподъемника на ваз-2107 своими руками: пошаговая видеоинструкция

Примечание! При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание! Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик: Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Как отрегулировать автомобильные фары своими руками?

Одним из весомых факторов, обеспечивающих безопасность движения на дороге, является уровень освещенности проезжей части и четкость границ пешеходной зоны. Особенно важны параметры правильного светоиспускания агрегата для темного времени суток. О необходимости корректировки светового потока опытный водитель догадается сам. Новичкам автодела подскажут участники движения, мчащиеся по встречной полосе. Двумя мигающими сигналами дальнего света они известят о том, что свет «бьет» в глаза. Регулировка фар своими руками должна проводиться периодически, как минимум через 50 тысяч пройденной трассы.

Подготовка фронта работ

1. С целью правильной корректировки автомобильной оптики необходимо создать условия, максимально приближенные к тем, в которых агрегат находится в реальной ситуации. Грузоподъемность транспортного средства составляет вес водителя, постоянно перевозимый в багаже груз, мощь собственной конструкции. Поэтому при решении вопроса о ом, как отрегулировать фары собственными силами, необходимо проследить, чтобы в багажнике находился привычный набор приспособлений: огнетушитель, домкрат, запасное колесо, набор инструментов и прочее.
2. Для правильного положения кузова, перед проверкой нужно убедиться в достаточности давления в шинах. В случае когда параметры ниже заданных изготовителем, подсоединить насос и добиться требуемого значения.
3. Регулировка света фар ускоряется, если для этой цели пригласить помощника. Он должен обладать таким же весом, что и владелец транспорта.
4. Нелишней предосторожностью станет проверка состояния крепежных соединений у фонарей. Необходимо убедиться в легкости регулировки винтовой сборки, при наличии ржавчины, избавиться от нее (например, с помощью раствора WD-40). Для процесса контроля жесткость конструкции следует немного ослабить, а после окончания процесса, — вернуть положение крепежа в исходное состояние.
5. Перед началом работы необходимо избавиться от грязи, скопившейся на поверхности и около оптических приборов, сделать так, чтобы линзы стали прозрачными. В противном случае добиться адекватных результатов от процесса наладки не получится.
6. Регулировка света фар должна производиться при исправном оборудовании, особенно следует обратить внимание на регулятор напряжения и генератор. Большая часть проблем описана в техническом руководстве, прилагаемом к агрегату при покупке.
7. Нарушение герметичности соединения оптического узла может быть причиной помутнения лампочки. С тем чтобы восстановить уровень светового потока, необходимо заметить источник света и склеить элементы конструкции герметиком. Алгоритм сборки и разборки фонарей изложен в паспорте.

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

1. Перегорела сама лампочка.
2. Вышел из строя предохранитель или блок предохранителей.
3. Перегорание, разрыв электропровода.
4. Окисление наконечников контактов, ток не проходит по цепи.
5. Ослабление крепежа электропровода.
6. Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Замена лампочек

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

1. Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
2. Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
3. Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
4. Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
5. Отсоединить фиксатор.
6. Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Будет полезно: Как научиться чувствовать габариты автомобиля новичку?

Корректор фар и ремонт

Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Очистка оптики

Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.

Внутреннее очищение необходимо проводить не реже 1 раза в 6 месяцев, желательно при замене лампочки.

Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.

Если акриловые стекла потеряли прозрачность, используют полировку и лакирование.

Электрика фар

Электрическая схема подключения ламп на ВАЗ 2106 отличается простотой и надежностью. В схеме использованы только необходимые элементы цепи с минимумом датчиков и предохранителей. Проверка подачи питания проводится через прозвон электропровода вольтметром, если лампочка, реле и предохранители работают корректно, но освещение дороги отсутствует.

В электросхему фар для Жигулей входят следующие элементы:

• блоки фар;
• аккумуляторная батарея;
• генератор;
• ключ зажигания;
• блок предохранителей на каждый элемент освещения;
• лампочка индикатора на приборной доске;
• подрулевой переключатель на ближний/дальний свет;
• реле ближнего/дальнего света;
• выключатель внешнего освещения.

Подрулевой переключатель

Переключение ближнего света на дальний водитель проводит самостоятельно, через подрулевой переключатель. При этом сначала необходимо включить кнопку наружного освещения. Если наружное освещение неактивно, водитель может использовать дальний свет кратковременно, потянув на себя рычаг переключателя. Фары дальнего света мигают за счет того, что контакт переключателя запитан напрямую от замка зажигания.

Подрулевой переключатель крепится через хомут к кронштейну рулевой колонки и имеет три режима работы: ближний, габариты, дальний. Основной неисправностью в работе тубуса считается оплавление, окисление или перегорание контактов, трещина в корпусе.

При ремонте необходимо разбирать рулевую колонку, прозванивать проводку и просматривать контакты.

Реле фар

В электрической сети Жигулей используется реле типа 113.3747–10, на более ранних марках установлены реле ГОСТа РС-527. Блоки расположены в моторном отсеке на брызговике справа. Реле ближнего и дальнего света имеют одинаковые параметры и характеристики:

1. Напряжение – 8 В.
2. Расстояние между контактами — 2 мм.
3. Максимальное сопротивление обмотки — 85 Ом.

Замыкание контактов происходит в момент включения оптики. Ремонт реле на ВАЗ 2106 не проводят, элемент простой и дешевый, замена проводится самостоятельно и занимает до 15 минут.

Тюнинг ВАЗ 2106 своими руками (видео) — Самостоятельный ремонт авто

Сделать автомобиль уникальным, эксклюзивным можно не обращаясь в специализированные ателье. Тюнинг ВАЗ 2106 своими руками осуществить вполне реально, что позволит сэкономить средства, научиться чему-то новому, трансформировать привычные формы в шедевр.

Направления в работе

Модернизация автомобиля – тюнинг, делится на 2 раздела или течения в зависимости от спецификации:

• Внешний тюнинг ВАЗ 2106. Это касается как интерьера, так и экстерьера. Здесь в меньшей степени придется сталкиваться с технологическими узлами.
• Модернизация технических характеристик – усовершенствование двигателя, выхлопной, топливной системы, подвески. Технический тюнинг ВАЗ своими руками станет полезной и несложной школой модернизации для новичков.

Тюнинг автомобилей своими руками сделать вполне реально. Для этого необходимо желание усовершенствовать свое транспортное средство, инструмент и несколько дельных советов, которые помогут создать эксклюзивную модель машины.

Тюнинг своими руками 2106 – это относительно простой процесс, что обуславливается простотой устройства отечественных автомобилей. Осилить его может даже новичок весьма далекий от модных тюнинговых тенденций и технических премудростей. При этом тюнинговые ВАЗ 2106 всегда вызывают восторг и восхищение окружающих, а владельцу дарят мощь и улучшенный уровень комфорта. С тем, что может получиться можно посмотреть на фото тюнинга ВАЗ 2106.

С чего начать?

Не стоит сразу бросаться совершенствовать двигатель, превращая автомобиль в гоночный болид. Тюнинг авто 2106 начать лучше с простого – сделать простые операции, не требующие особых усилий.

Первый шаг доработки ВАЗ 2106 – замена дисков и резины. Это эффективный способ привлечения внимания. Сегодня рынок предлагает огромный выбор моделей легкосплавных дисков. Но если ничего не подойдет можно заказать в ателье изготовление эксклюзивного комплекта, но это влетит в копеечку.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и начать тюнинг ВАЗ 2106.

• Не стоит устанавливать на ВАЗ диски диаметром больше 14 дюймов, так как больший диаметр снизит управляемость автомобиля и, возможно, потребует доработки колесных арок;
• Стоит помнить, что легкосплавные диски не настолько практичные, как железные, они легко деформируются от попаданий в ямы. Восстановить их форму трудно и дорого. Для обеспечения эксплуатации без проблем лучше устанавливать кованные диски, но их достаточно трудно найти и стоят они несколько дороже легкосплавных;
• Необходимо правильно выбрать профиль резины (высоту покрышки). Это второе обозначение в размерной маркировке шины. Например, 185/65 R14. Где обозначение 65 и является высотой покрышки. На ВАЗ лучше всего подойдут значения в диапазоне 55–65. Ширина покрышки подбирается в соответствии с шириной диска.

Полезный совет

Рекомендуется начинать тюнинг машины ВАЗ 2106 именно с замены дисков и резины, чтобы пробудить интерес к дальнейшей модернизации, ведь аппетит приходит во время еды.

Тюнинг двигателя 2106

Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобретать оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются на место штатных комплектующих и не требуют доработки различных систем двигателя.

Целью модернизации мотора является увеличение его мощности, но вместе с этим увеличивается его технический ресурс, уменьшается износ. Для этого необходимо:

• Установка облегченных клапанов. Они позволяют увеличить оборотистость двигателя, а соответственно и его мощь
• Установка бронзовых направляющих клапанов. Это необходимо делать одновременно с заменой клапанов
• Маслоуловитель картерных газов – средство профилактики, которое позволит избежать нагара на внутренней поверхности узлов и агрегатов двигателя, что значительно увеличит их технический ресурс. Он изготавливается из подручных средств
• Установка турбины, она отодвигает скоростной предел автомобиля. Вместе с этим необходимо заменить штатные поршни на модифицированные с обозначением «Турбо»
• Замена впускного и выпускного коллектора способствует увеличению эффективности работы двигателя. С помощью выпускного коллектора (паука) можно создавать эксклюзивное звучание двигателя, он может реветь как спортивный суперкар
• Не лишним будет установка картера – защиты двигателя

Тюнингованые ВАЗ 2106 в части набора скорости и ее верхнего предела не уступают иномаркам класса premium, а порой и превосходят их.

Тюнинг карбюратора ВАЗ 2106

Карбюратор – узел, регулирующий подачу топлива в двигатель. Он относительно простой, с технической точки зрения, поэтому станет эффективным помощником в деле модернизации автомобиля.

Тюнинг карбюратора 2106 осуществляется несколькими способами:

• Снятие пружины с привода дроссельной заслонки первичной камеры. Эта процедура занимает не больше 10 минут, зато дает увеличение мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительно
• Замена диффузора и распылителя. Штатный диффузор с обозначением 3,5 заменяется аналогичной запчастью только с маркировкой 4,5. Аналогичная операция проводится с распылителем. Здесь 30-й меняется на 40-й
• Увеличение жиклеров – этот способ не рекомендуется применять, так как резко возрастает расход топлива

Тюнинг подвески ВАЗ 2106

После увеличения мощности двигателя, для улучшения управляемости автомобиля и в целях безопасности, просто жизненно необходимо произвести тюнинг подвески 2106.
Тюнинг подвески ваз 2106 своими руками произвести вполне реально и для этого потребуется:

• Замена амортизаторов. Желательно устанавливать спортивные, жесткие, двухсекционные модификации
• Замена поперечных стабилизаторов. Необходимо для улучшения показателей маневрирования на высоких скоростях
• Штатные резинометаллические шарниры заменяются на сферические, изготовленные из стали. Увеличивается надежность соединений, управляемость и комфорт езды
• Замена тормозных дисков на спортивные. Это повышает уровень безопасности
• Установка блокировки дифференциала. Это необходимо для увеличения проходимости автомобиля

Для осуществления всех вышеперечисленных операций понадобится обычный слесарный инструмент, подъемник, эстакада, смотровая яма. Пневмоинструмент значительно ускорит процесс.

Тюнинг салона 2106 своими руками

Модификация автомобиля будет неполной без переработки внутреннего пространства. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:

• Увеличение уровня шумоизоляции. Она устанавливается под обшивку. Вместе с этим можно поменять и саму обшивку. Для этого продаются наборы материалов и инструментов для самостоятельной работы над дизайном внутреннего пространства. Дополнительно салон можно декорировать специальными элементами – вставками
• Установка стильных подлокотников увеличивает уровень комфорта
• Замена штатного рулевого колеса на продвинутую модификацию делает управление более комфортным (но не во всех случаях), и дополняет интерьер салона стильным видом
• Замена сидений. Более дешевым вариантом является покупка чехлов, их изготовление также можно заказать
• Неотъемлемым атрибутом тюнинга салона является замена ковриков
• Хорошим дополнением нового интерьера станет стильная ручка коробки передач

При модернизации салона необходимо помнить о стиле, не нужно делать нагромождения из «наворотов», все должно гармонично сочетаться и формировать единую композицию, где один элемент является дополнением другого. Это касается как форм, так и цветов.

Тюнинг приборной панели ваз 2106

Впечатления от модернизации салона будут неполными, если оставить старую приборную панель и сами приборы. В первую очередь необходимо произвести тюнинг торпеды ВАЗ 2106. Это можно сделать двумя способами:

• Установка новой
• Изменение конфигурации штатной при помощи строительной пены, шлифовальной шкурки и полиэфирной смолы

Первый вариант значительно лучше в части экономии времени, но второй экономит средства.

Полезный совет

При установке торпеды отдельное внимание стоит уделить уплотнению, чтобы избежать скрипов и потрескиваний, которые сильно раздражают и свидетельствуют о низком качестве сборки.

Что касается приборов, то стильный вид им можно придать при помощи светодиодных прокладок и глубоких колодцев. Но последнее потребует конструктивных переработок торпеды. Тюнинг приборов ваз 2106 один из самых кропотливых и трудоемких процессов, требующий от мастера выдержки и терпения.

Тюнинг дверей ваз 2106

Собственно установка дополнительной шумоизоляции и замена обшивки уже считается тюнингом. Для повышения комфорта можно дополнительно установить автоматические стеклоподъемники.

Внешний вид дверей можно изменить либо полной их заменой, либо установкой стильных ручек и ветровиков. Следует помнить, что установка новых дверей достаточно дорогостоящий процесс.

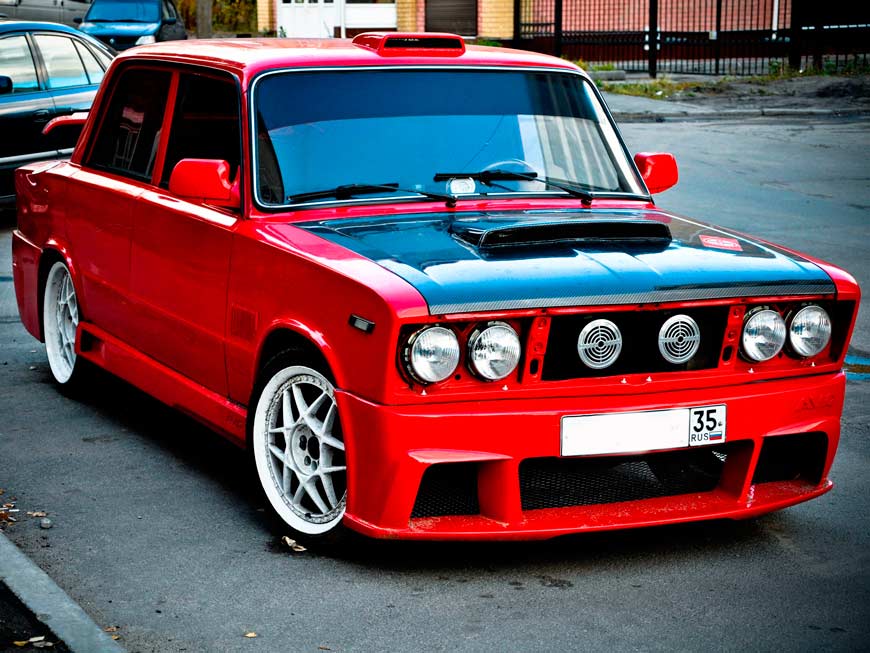

Тюнинг капота ВАЗ 2106

Этот момент можно также решить двумя способами:

• Замена штатного капота на модифицированную версию. Трендом является установка комплектующей из карбона, стекловолокна, углепластика. Более дешевым вариантом является оборачивание капота карбоновой пленкой
• Модификация формы капота своими силами. Например, можно сделать жабры наружные, внутренние или создать имитацию воздухозаборника при помощи конструкций-обманок (их может быть несколько)

Помощниками тут станет механический режущий инструмент сварка (желательно использовать полуавтомат), шлифовальный круг или шкурка, автомобильная шпаклевка и краска. Стоит помнить, что автомобильная краска отличается от масляной, как и сама технология покрытия.

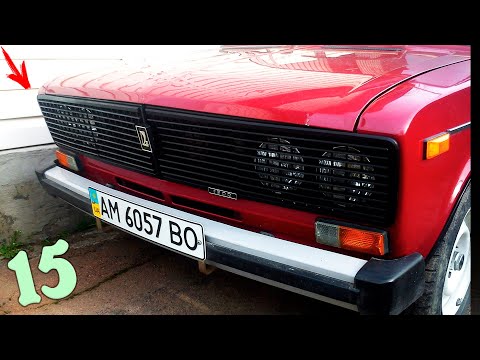

Тюнинг решетки радиатора ваз 2106

Решетка радиатора – элемент дизайна, который часто используется производителями автомобилей с целью придания моделям нового облика. Ее переработка влечет за собой некоторые изменения передней части автомобиля, например, необходимо переделывать систему креплений, а также конфигурацию кузова.

Можно установить решетки с других моделей автомобилей – иномарок. Тюнинг радиатора ваз 2106 при этом не требуется. Есть вариант самостоятельного изготовления, но для этого необходимо виртуозно владеть сваркой и руководствоваться правилом «Семь раз отмерь, один раз отрежь». Также не помешает запастись терпением.

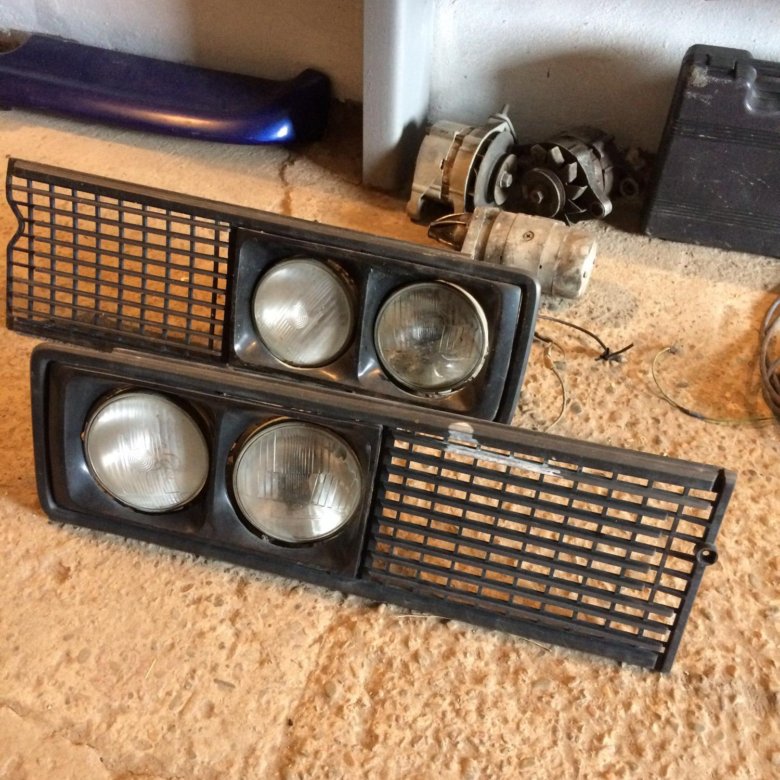

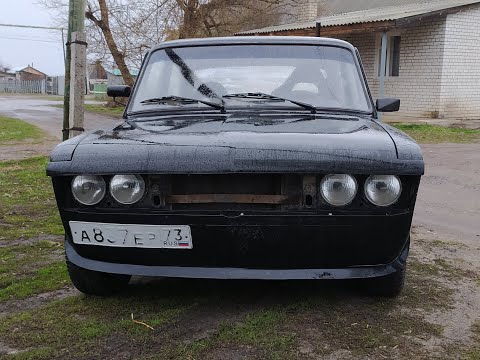

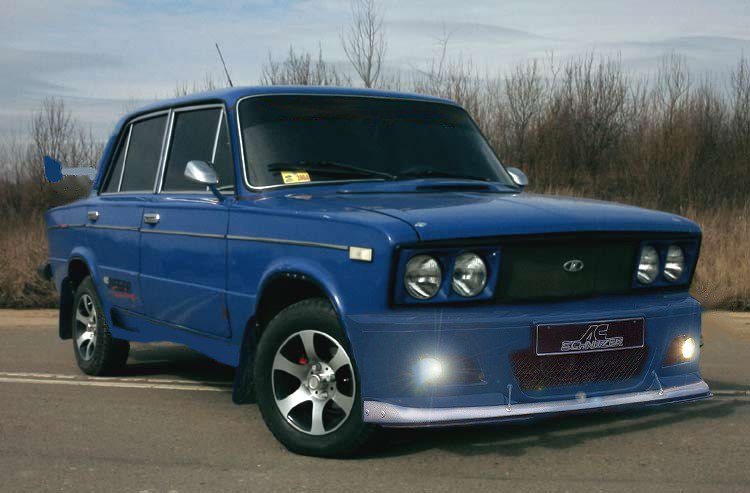

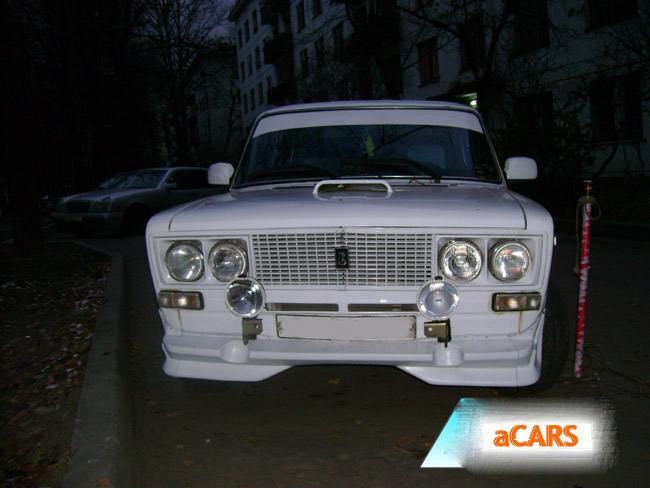

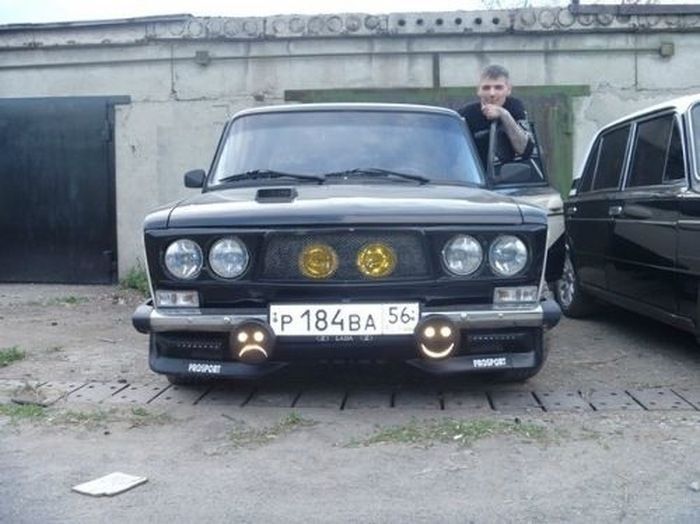

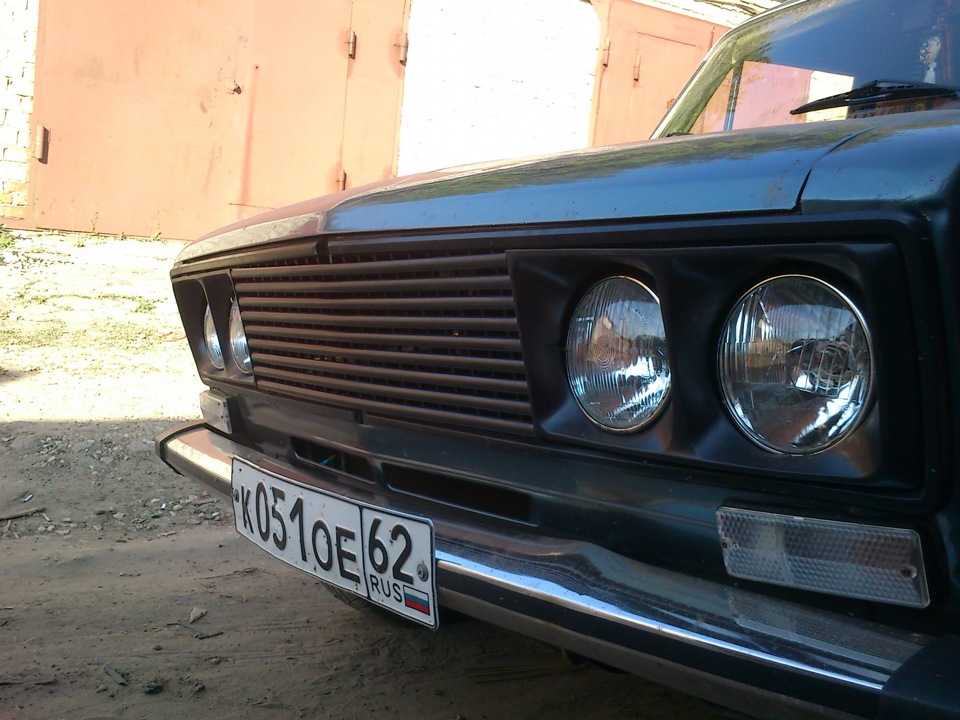

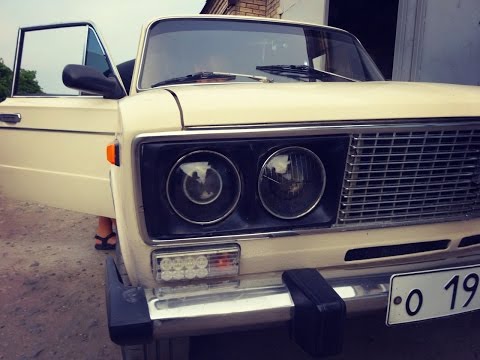

Тюнинг фар ваз 2106

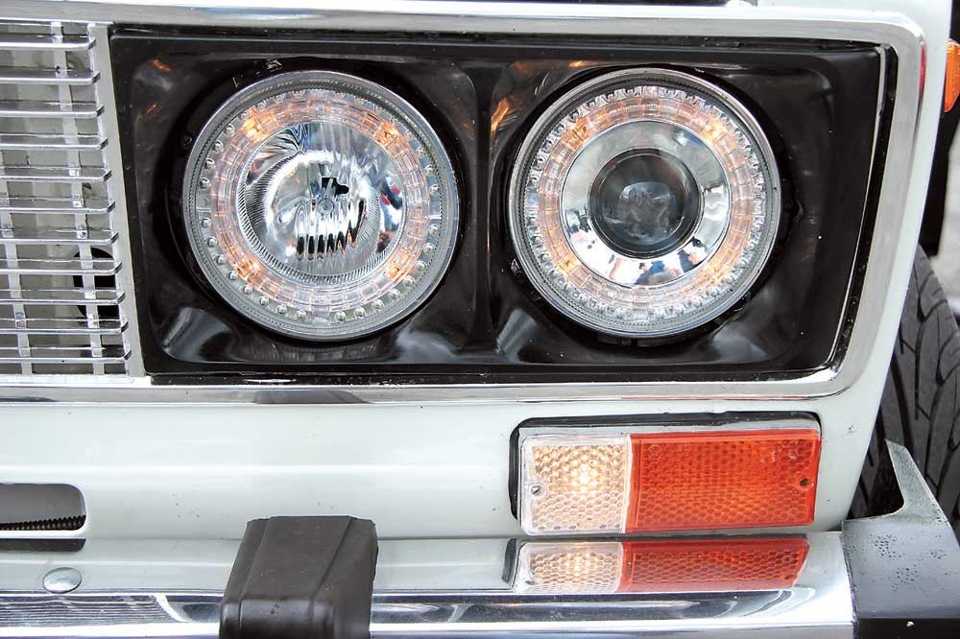

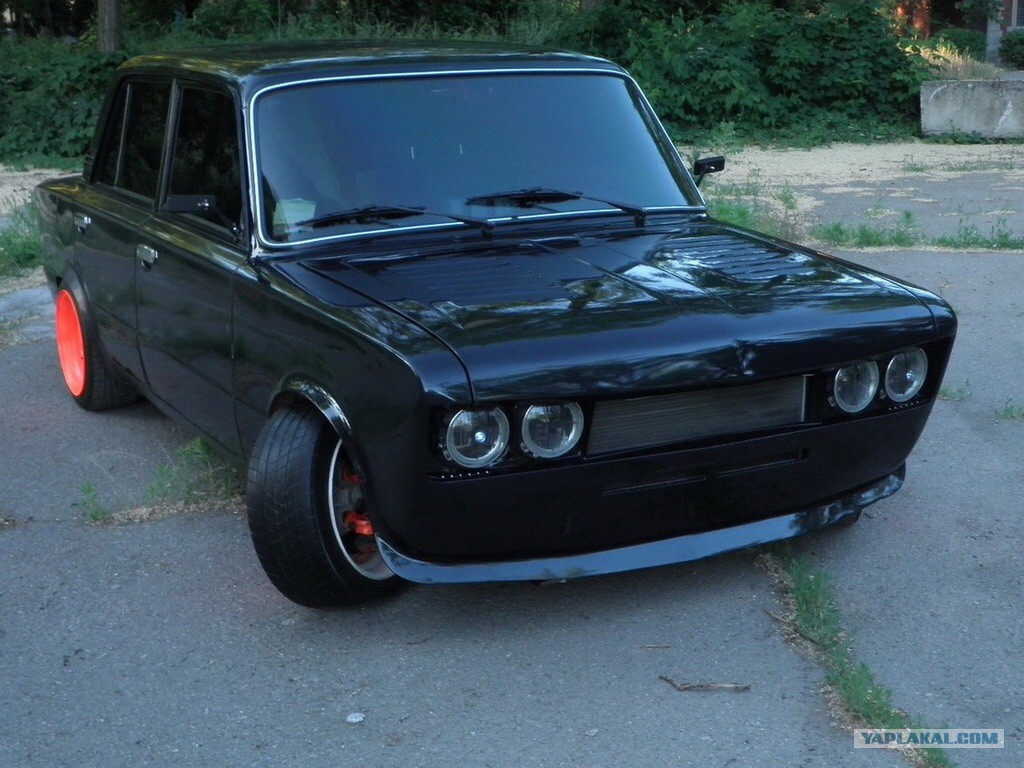

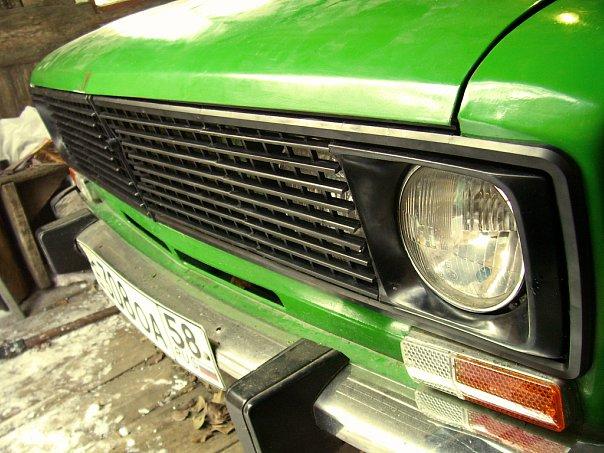

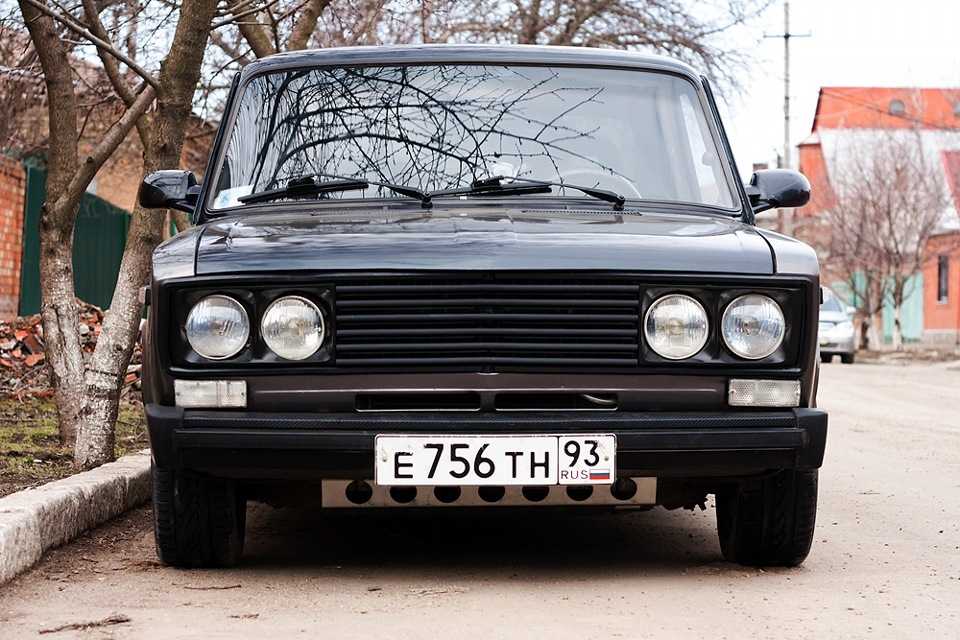

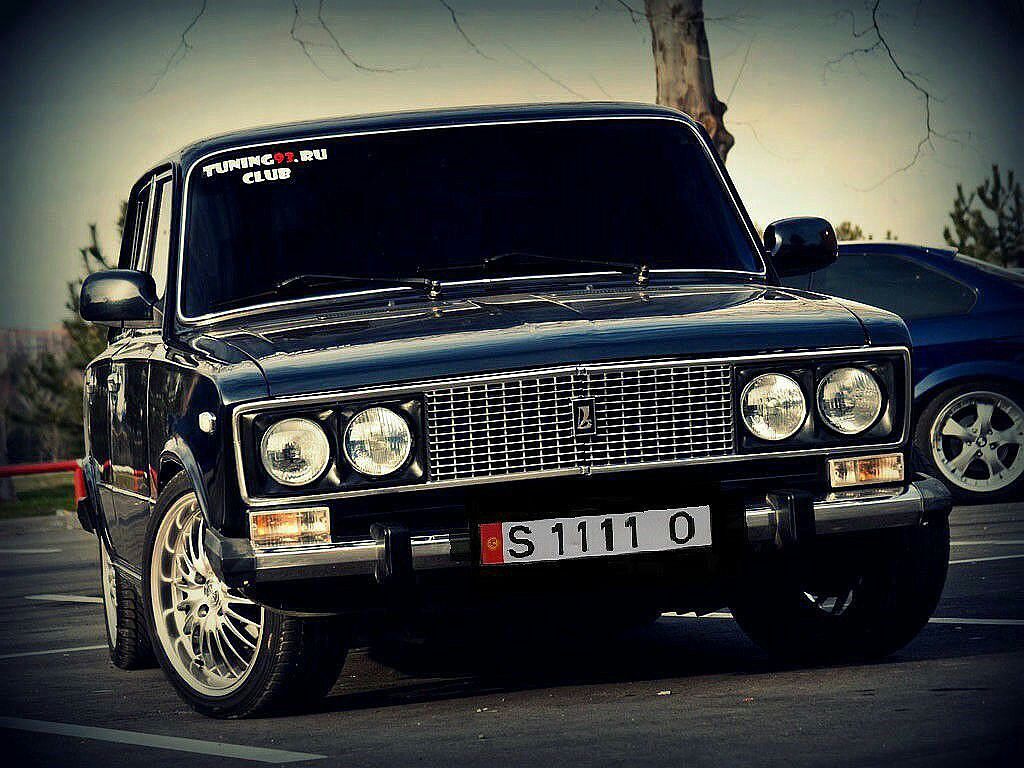

Тюнинг оптики ваз 2106 – основополагающий момент в изменении облика автомобиля. Фары при определенных условиях становятся визитной карточкой автомобиля. Яркий тому пример марка BMW. Поэтому необходимо уделить повышенное внимание дизайну и функциональным особенностям фар.

Изменить внешний вид фар и фонарей можно путем установки специальных накладок, отражателей, галогеновых ламп разных цветовых оттенков. Есть возможность установки продвинутых моделей, но это связано с необходимостью доработки конфигурации кузова и системы креплений. Это требует определенных навыков, поэтому лучше воспользоваться простыми способами модификации.

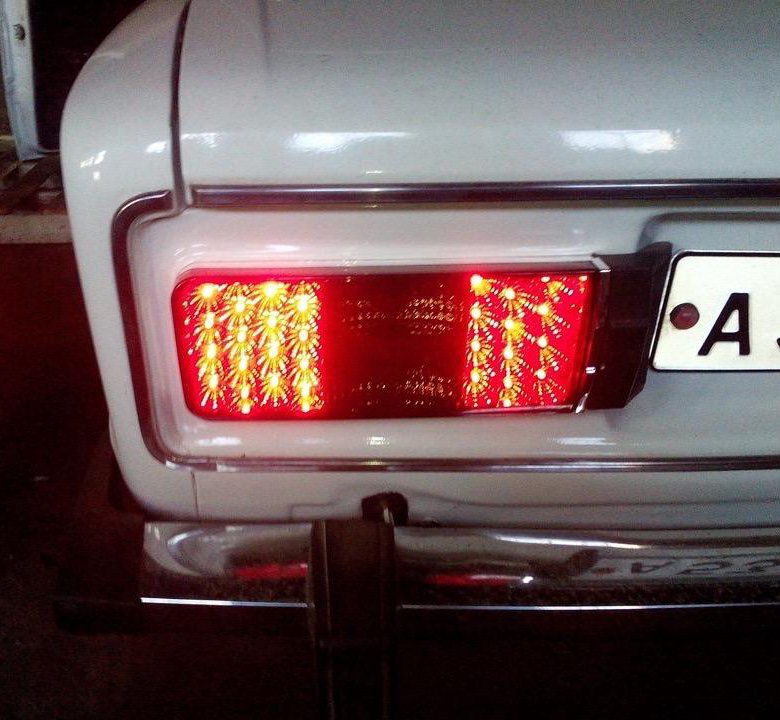

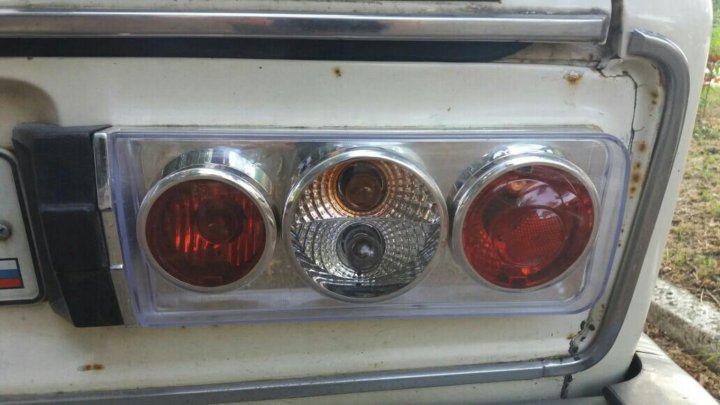

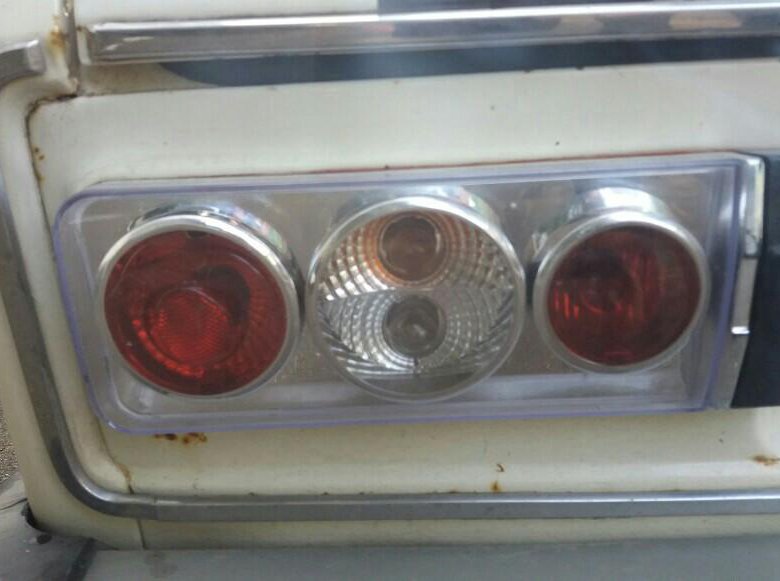

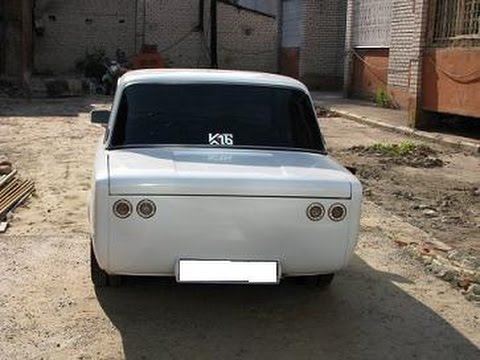

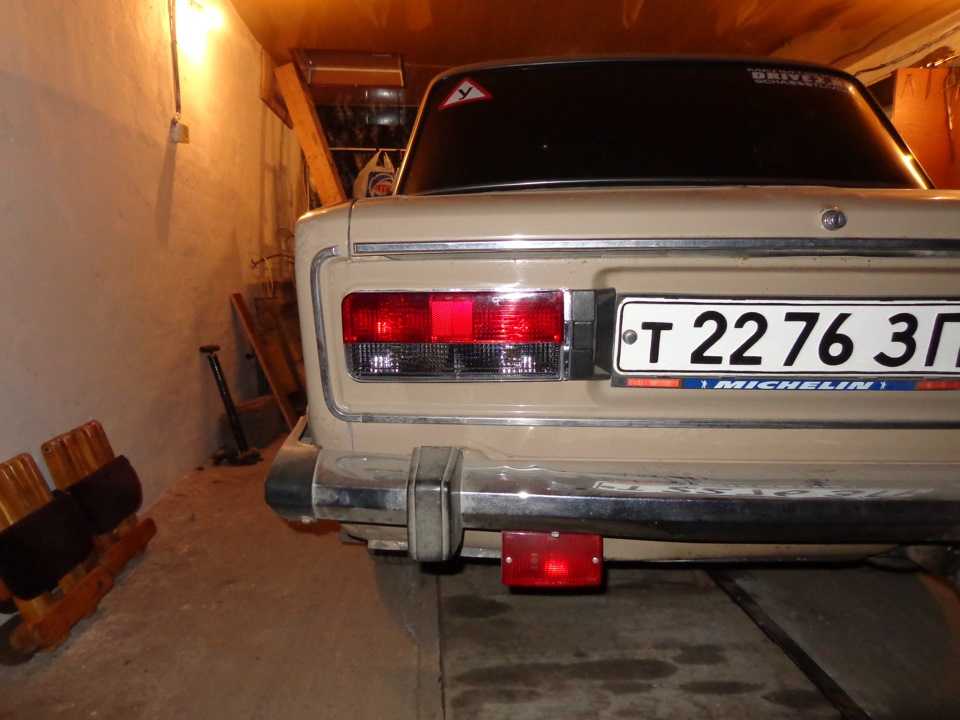

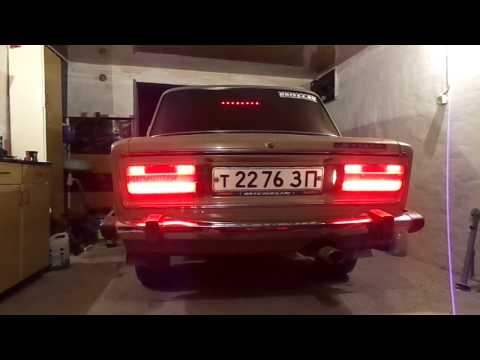

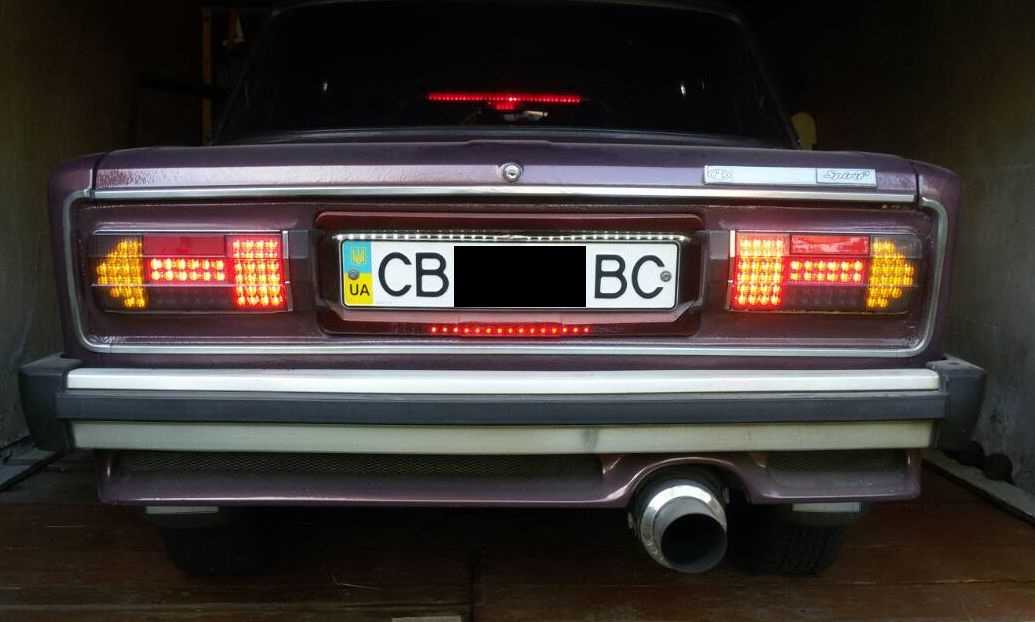

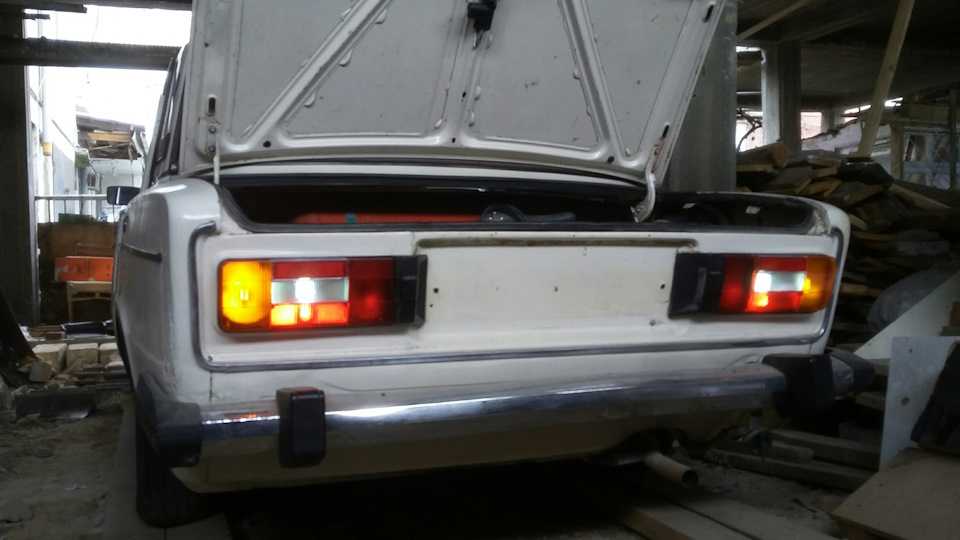

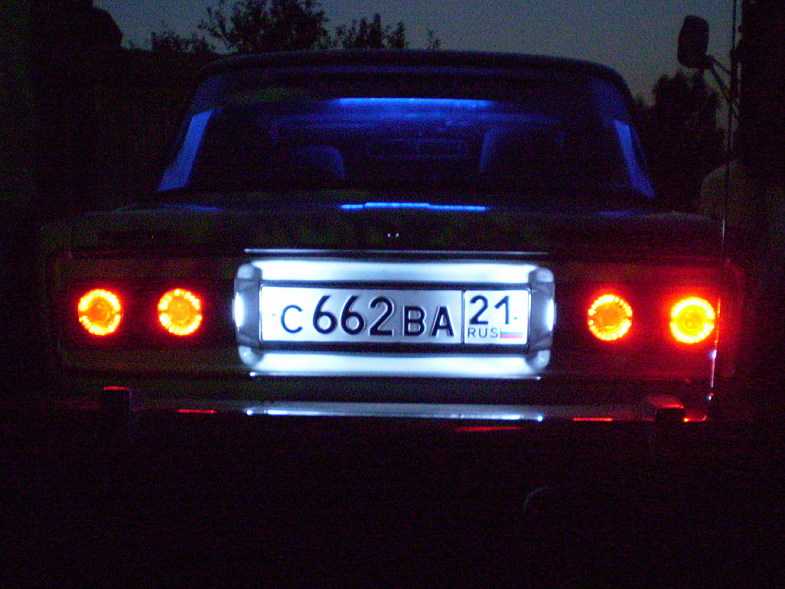

Тюнинг задних фонарей ваз 2106 осуществляется путем замены на светодиодные аналоги, они помимо стильного внешнего вида повышают уровень безопасности, так как отлично видны в условиях плохой видимости.

Регулировка фар ВАЗ 2106. Направление света фар

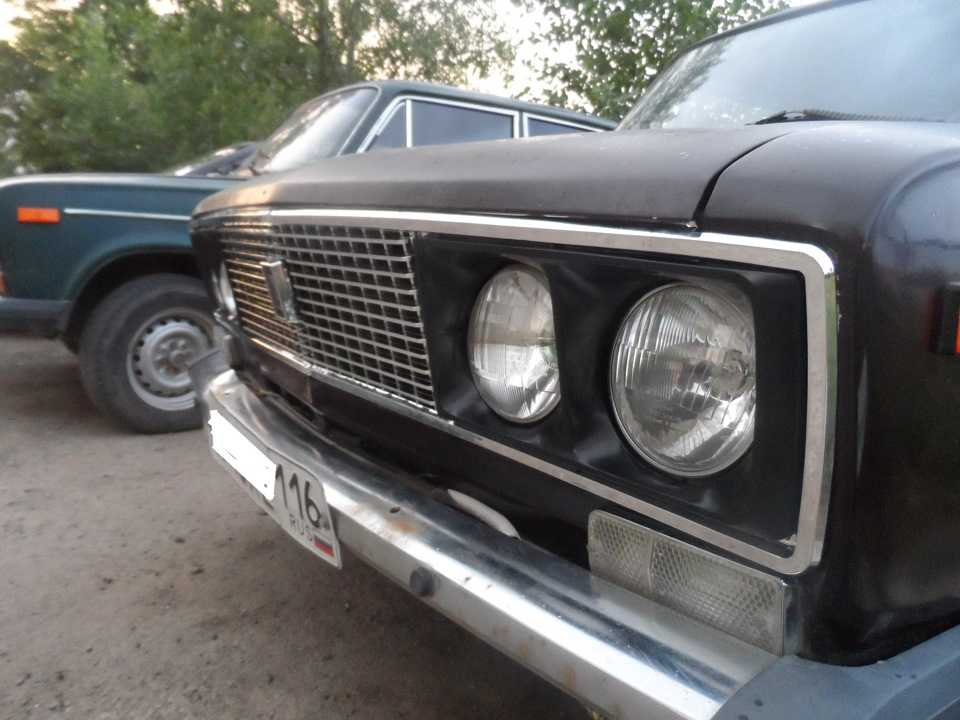

Привет Ребята. Начнем наш обзор с оптики чехословацкого производства (тогда было такое государство — Чехословакия). Это родная оптика моей девушки. Все 32 года я пользовался светом только этих фар. И я был очень доволен. Рефлектор, естественно, утратил свои первоначальные свойства, однако световое пятно по-прежнему вполне прилично яркое.

Пройдемся немного по надписям на стекле. h5 — тип лампы, применяемой в фаре HCR — означает, что фара предназначена для использования галогенной лампы, и работает в ближнем дальнем режиме (что соответствует рисунку стекла) Светопропускание стекла — 17,5

О чем, в общем-то, весь сыр-бор. Просто эта правая фара мне сильно надоела. Особенно его отражатель (дефлектор), кому как удобнее. И я решил освежить свет моей девочки. В магазин далеко ходить не пришлось, и за 150 рублей в прошлом году я купил чудо техники — новодел. Как оказалось, мои подозрения, что ученики стеклодува сделали это не на ОСВАРе, а в камышах под Одессой, оказались небезосновательными.

После того, как я поставил новоделовскую оптику на машину, и подъехал к стене, чтобы отрегулировать свет, я увидел свет. Передо мной на стене были нарисованы два прямоугольника, с черным квадратом между ними, и притом с тонкой линией, идущей на северо-восток. Схематично все это выглядело примерно так.

От такого светового луча получается провал освещаемого участка дороги между фарами, к тому же обочина вообще не освещается.
Естественно, я решил, что вариантов два — 1. Поставить обратно «чешку». 2. Ищем «чешку» на разборке.
Я снова включил фару и выбрал второй вариант.
Сразу был продуман вариант, в случае нахождения «чешки» с уставшим отражателем, поменять стекло на «новодел» отражатель, так сказать, попытаться «обмануть» Судьбу…
«Чех» вскоре был найден, причем с довольно неплохим отражателем, и я все же приступил к «обманыванию» судьбы. Оказалось, что обмануть судьбу не так-то просто. На новой модели стекло сидело на обычном герметике, который не сильно уговаривал феном труд. Но, стекло «чешка» было посажено на какую-то консистенцию, типа эпоксидки. И, товарищ Фен, она не была другом. Тем более, что совсем не друг… Разборка «чеха» закончилась тем, что была сломана Судьба… Тут из уголка левого глаза потекла слеза…
Однако мы не привыкли отступать. И, еще один визит был нанесен на разборку. В этот раз Бог послал две фары — одна из них только для ближнего света (видимо от начала 2103)

Вторая фара была тоже Рухла ФЭР, но ближняя/дальняя, и с патроном под обычную лампу, а не галоген . Третья фара была российская, с завода Автосвет Киржач

Пообщавшись с друзьями из DRIVE 2, выяснилось, что есть хорошие люди, большое им спасибо, у которых оказалась ненужная фара Рухла ФЭР, ближний/дальний. Таким образом, у меня появилось два стекла, которые я планировал надеть на рефлекторы новодел. Что я и сделал. Герметик на ТЭР оказался сродни «чешке», но я уже умел его макать. С помощью уксусной кислоты. Делается это легко и непринужденно.
Попутно решил сделать небольшой обзор конструкции стекол фар. Чем, в данный момент, я и занимаюсь.
Итак, давайте посмотрим на эти очки. Фары ДВР, Киржач и типа «ОСВАР» переделаны. Все они имеют одинаковый рисунок, на первый взгляд. Однако это только на первый взгляд.
На второй взгляд можно обнаружить следующее.
Фара типа «ОСВАР» переделка…
Замечаем, что на секторах, отвечающих за правую сторону пятна, края закруглены, и они все одинаковой высоты, к тому же не очень рельефные.

В нижней части стекла, отвечающей за дальний свет, вместо четких насечек и секторов, как на ФЭР (напомню, что рисунок очень похож) — размытые, слабо выраженные полосы, нечетко на что и где ориентироваться.
Дальше, еще больше.
Ну и в сравнительном тесте по конфигурации стекла, вид сбоку между ФЭР и новоделом.
Нет смысла говорить, что стекло нового типа «ОСВАР» тоньше, чем стекло ТЭР и стекло фары от Киржача. Он тоньше. Вот поэтому и трескаются все эти стекла при попадании воды. Так это же тот самый «ОСВАР», как и я Первый Космонавт Земли.
Продолжение следует. Тотальные ребята.

Схема подключения фар ВАЗ 2106: 1 — фары; 2 — блок предохранителей; 3 — спидометр с указателем включения дальнего света фар; 4 — реле включения ближнего света фар; 5 — выключатель фар; 6 — реле включения дальнего света фар; 7 — генератор; 8 — выключатель наружного освещения; девять — аккумуляторная батарея; 10 — замок зажигания.

Схема регулировки фар ВАЗ 2106

а — фары наружные; б — внутренние фары; 1 — горизонтальная линия, соответствующая центрам фар; 2 — линия, проходящая через центры светлых пятен; А и В — вертикальные линии, соответствующие центрам наружных фар; С и Е — вертикальные линии, соответствующие центрам внутренних фар; О — осевая линия; h — расстояние центров фар от пола.

Ваз 2106 регулировка фар

Правильность регулировки фар ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может быть фанерный лист (высотой примерно 1,0 м и длиной 1,7–2,0 м), легкая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом размещаем закрепленным в штатные места перпендикулярны экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим давление в шинах до нормы. Посадим помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, покачайте машину за крыло. Начнем с внешних фар. Разметьте экран мелом, как показано на рисунке а. Расстояние между метками на экране, соответствующими центрам наружных фар, должно быть 1180 мм. Накройте одну из наружных фар куском картона или тканью и включите ближний свет

С помощью крестообразной отвертки, поворачивая регулировочный винт, расположенный над фарой, совместите горизонтальную границу светового пучка с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов закрыт, снимаем рамку

Поворачивая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место место обрыва светового пучка (пересечение горизонтальной и наклонной границ) с вертикальной центральной линией фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между метками на экране, соответствующими центрам фар салона, составляет 840 мм. Закрываем снаружи фары картоном или тканью и включаем дальний свет фар. Поочередно закрывая внутренние фары и поворачивая регулировочные винты, установите центр пучков света, как показано на рисунке.

Винт над фарой меняет положение луча по вертикали, а слева — по горизонтали. Регулировать фары на ВАЗ 2106 лучше в темное время суток или в пасмурную погоду.

Каждый автовладелец в какой-то момент сталкивается с проблемой неправильной регулировки фар: помимо того, что неотрегулированные фары ночью не выполняют свою функцию, они еще и представляют угрозу для автомобилей, движущихся на встречном транспорте.

На сегодняшний день существует три способа регулировки света: на СТО, с помощью специального оборудования и «по старинке», т.е. вручную. Сейчас много противников последнего способа, которые аргументируют это неточной настройкой и несоблюдением требований технического осмотра. К сожалению, в нашей стране не так много автовладельцев, которые могут позволить себе качественную технику и пользоваться услугами автосервиса, поэтому только ручная регулировка фар.

Весь процесс можно разбить на три части:

• Маркировка лампы
• Маркировка на стене
• Настройка ламп ближнего света

В этой статье вы узнаете, как самостоятельно настроить и отрегулировать фары. Перед началом работы обязательно проверьте следующие узлы вашего автомобиля: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, это может повлиять на угол и качество регулировки.

Что требуется?

• Мел, светящаяся лента или что-то другое для разметки
• Гладкая стенка
• Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь необходимо разметить экран настройки. Так как каждый автомобиль имеет свои особенности строения кузова, то и маркировка для каждого автомобиля индивидуальна. Однако в ряде случаев применимы так называемые универсальные методы маркировки автомобилей.

Процесс разметки и регулировки

Припаркуйте автомобиль вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр автомобиля и центр оси фонарей:

Теперь припаркуйте машину на расстоянии 7,5 метров и проведите на стене линию, соединяющую центры фонарей. Проведите вертикальные линии через центр автомобиля и точки центров фонарей. Вам также необходимо провести горизонтальную линию на 7,62 см ниже линии, соединяющей центры светильников:

Если все сделано правильно, ваш макет экрана будет похож на тот, что показан на картинке выше. Теперь включите фары ближнего света и отрегулируйте их, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, нужно просто крутить регулировочные винты для достижения лучшего результата. Регулировочные винты расположены на задней части фар. Вышеописанный метод работает для фар с комбинированным ближним и дальним светом. Это означает, что при настройке ламп ближнего света дальний свет будет регулироваться автоматически. Для фар с разделенным дальним светом настройка и расположение экрана несколько иное:

Регулируя лампы ближнего света, вы можете следовать схеме, описанной выше, лампы дальнего света будут иметь ровный круг с центром D:

Следуя этим инструкциям, фары вашего автомобиля будут настроены правильно, и вам не нужно беспокоиться об ослеплении встречного транспорта. Также стоит отметить, что идеального размещения световых лучей невозможно добиться без специального оборудования.

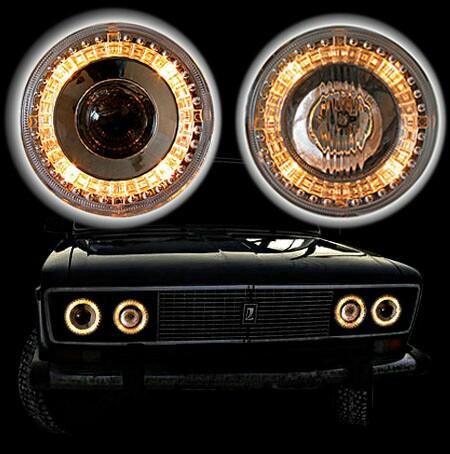

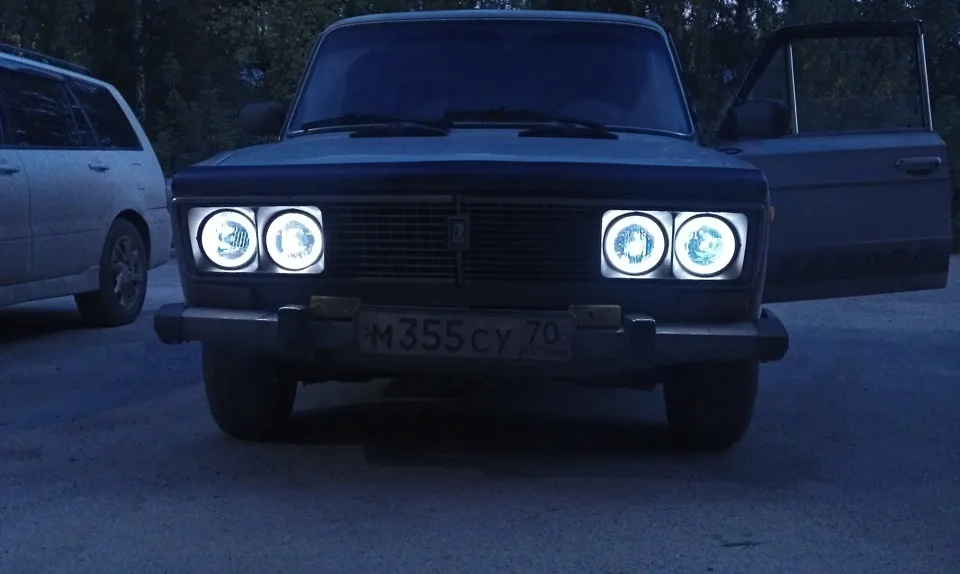

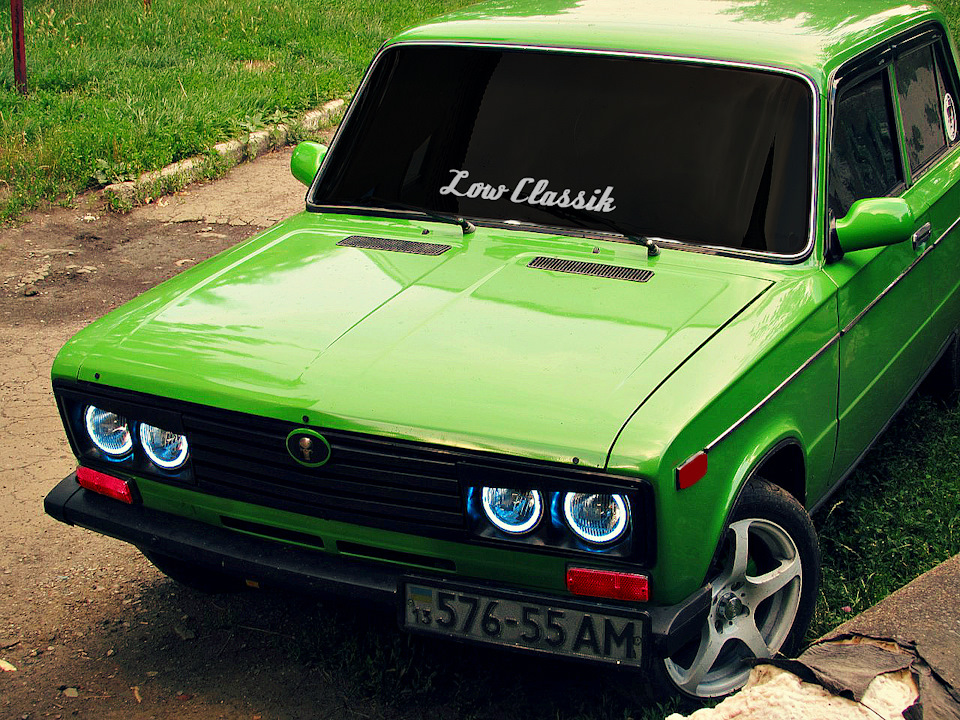

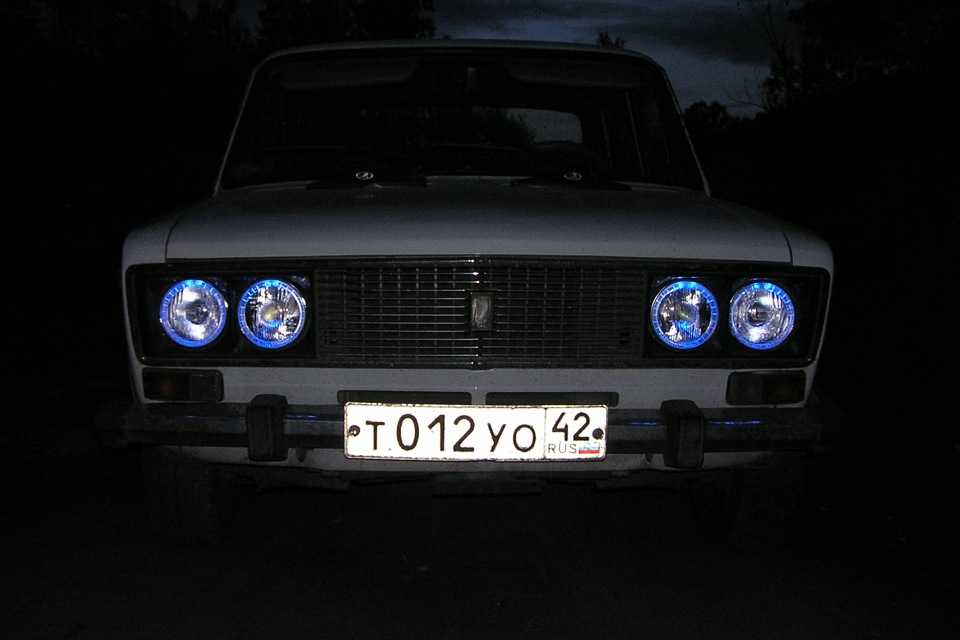

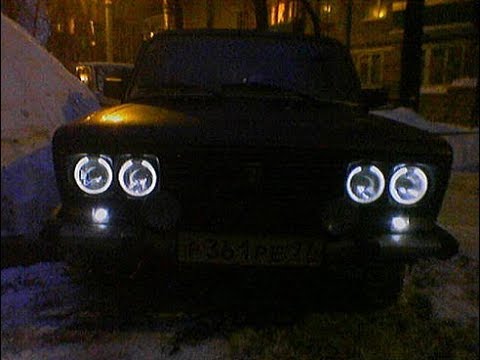

Фары ближнего света ангельские глазки ваз 2106. Как самому сделать ангельские глазки на вазу? Как сделать ангельские глазки с двумя светодиодами

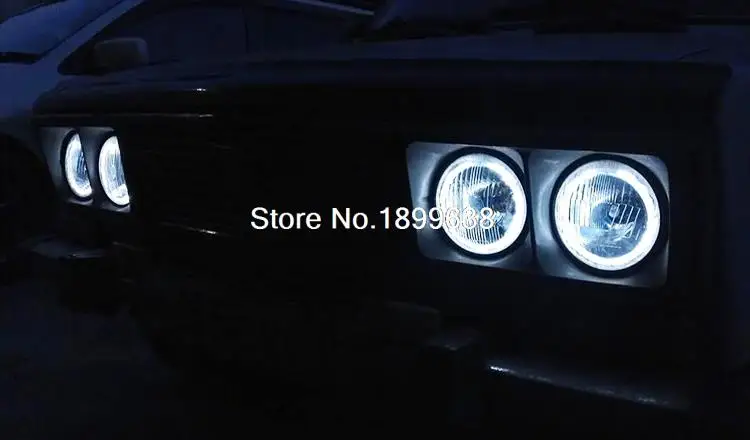

Используемые в качестве дневных ходовых огней, они стали очень популярным украшением, подчеркивающим имидж владельца автомобиля. Но к сожалению, не все модели и марки автомобилей комплектуются ими на заводе. Сегодня мы рассмотрим, как можно сделать и установить ангельские глазки на ВАЗ 2106 своими руками.

Ангельские глазки на шестерку своими руками

Существует множество придуманных автолюбителями вариантов изготовления ангельских глазок для установки в фары ВАЗ 2106. Начнем с самого простого и бюджетного.

Как сделать ангельские глазки с двумя светодиодами

Для изготовления данной конструкции вам потребуются следующие материалы:

1. 8 любых сверхъярких светодиодов диаметром 5 мм с радиальными выводами.
2. 4 резистора сопротивлением 2 кОм каждый и мощностью не менее 0,25 Вт.
3. 4 круглые палочки из прозрачного органического стекла длиной 50 см и диаметром 8-10 мм.
4. Герметик.

Экспертное заключение

Алексей Бартош

Задать вопрос эксперту

Напряжение в бортовой сети при работающем двигателе может достигать 14,5 В, что сильно сократит срок службы глазка. Именно поэтому в схему желательно включить стабилизатор, поддерживающий оптимальное напряжение на светодиодах. Подойдет, например, интегральный стабилизатор КР142ЕН8Б, который стоит в районе 20 рублей.

Материалы потребуются для изготовления простых ангельских глазок

Из инструментов подготовьте следующее:

1. Ножовка по металлу или полотно из него.
2. Два плоскогубца.
3. Оправка круглая диаметром 104-110 мм (идеально подойдет 200-граммовая банка растворимого кофе).
4. Большая сковорода или кастрюля с кипящей водой.
5. Клеевой термопистолет.

Если все готово, то можно начинать. Опустите палочку в кипящую воду и, как только стекло размякнет, двумя плоскогубцами оберните ее вокруг заранее подготовленной оправки.

После остывания палочки снимите ее с оправки и ножовкой отпилите концы так, чтобы между ними оставался зазор 5 мм.

Изогнутые заготовки и готовое кольцо для ангельских глазок

Теперь просверлили два отверстия в концах палочки диаметром 5,5 мм и глубиной 7-8 мм. Для установки светодиодов в эти отверстия используйте любой прозрачный нитролак — он не только надежно зафиксирует полупроводники, но и сделает стенки отверстий более гладкими, а значит, и более прозрачными.

Припаять светодиоды параллельно и припаять к ним провода разного цвета: так будет проще соблюдать полярность при подключении конструкции к бортовой сети.

Заранее узнайте полярность выводов полупроводников и приклейте их так, чтобы после монтажа выводы анодов и катодов можно было легко припаять.

Отверстие в конце трубки и ангельские глазки с установленными светодиодами

Остался последний штрих: неглубокие (0,5 мм) надрезы по всей длине кольца с интервалом 5-7 мм. Если проделать все вышеперечисленные операции 4 раза, то можно считать, что ангельские глазки готовы к установке в фары.

Создание вырезов и готовых ангельских глазок для ВАЗ 2106 в работе

Для этого фары придется снять, а стекла на них, обмотанные тряпками, разбить — это проще, чем разбить стекло из прочного герметика.

Прежде чем разбить стекло, не забудьте посмотреть, какие из них предназначены для дальнего света, а какие для ближнего.

Вставьте готовые ангельские глазки в новые очки с надрезами к стеклу и приклейте их термоклеевым пистолетом или герметиком. Заодно просверлили отверстия в верхней части рефлекторов: туда вы будете выводить силовые провода. Когда герметик затвердеет, хорошо покройте концы отражателей и стекла, а затем плотно сожмите их вместе, пока герметик полностью не затвердеет. Кольца можно приклеить не к стеклу, а к отражателю, но в этом случае используйте герметик, так как перед большим и холодным металлом тепловая пушка бессильна.

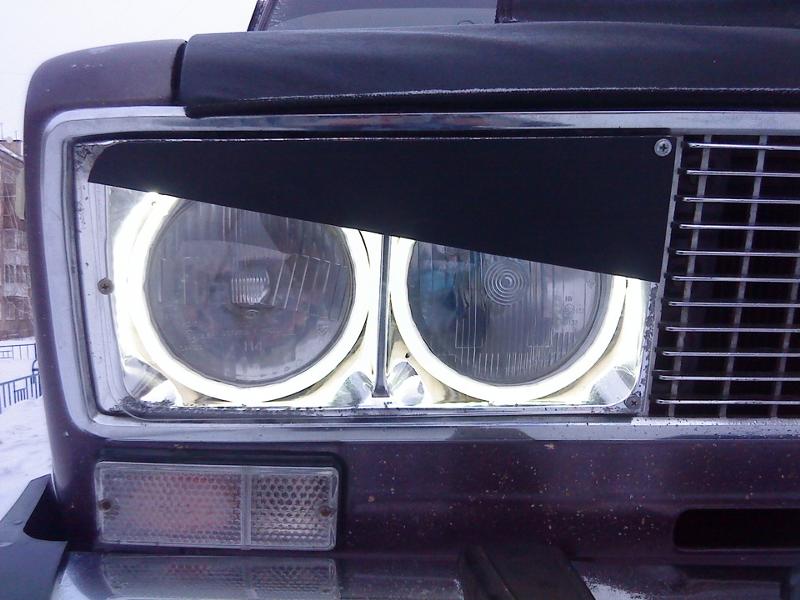

Сборка фары с ангельскими глазками (кольца приклеены к отражателю)

Осталось установить фары на место, не путая дальние с ближними, и собрать простую схему:

Схема подключения ангельских глазок для ВАЗ 2106 к бортовой сети через стабилизатор КР142ЕН8Б

Микросхема должна быть оснащена небольшим радиатором или закреплена непосредственно на кузове автомобиля.

Ангельские глазки на светодиодной ленте

Эти ангельские глазки выглядят гораздо эффектнее предыдущего дизайна, но, как ни странно, их не сложнее сделать. Для данного варианта ДХО (дневные ходовые огни) потребуются следующие материалы:

1. Светодиодная лента (СЛ) белого цвета свечения (2 м).
2. 4 прямоугольных стержня из плексигласа (8x10x500 мм).
3. 4 новых стекла от фар ВАЗ 2106 — 2 дальнего и 2 ближнего света.
4. Герметик.
5. Стабилизатор напряжения на 12 В для питания светодиодов.

Необходимые инструменты такие же, как и для предыдущей конструкции: ножовка, два пассатижа, оправка диаметром 104-110 мм, горячая вода, клеевой пистолет.

Изготовьте кольца аналогичным образом: палочки нагрейте в кипятке и согните на оправке двумя плоскогубцами:

Изготовление колец для ангельских глазок

Экспертное заключение

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудование и промышленная электроника.

Спросите эксперта

В варианте, представленном на фото, в качестве оправки мастер использовал стеклянную салатницу, но это не лучший вариант. При нагревании и одновременном механическом воздействии стекло посуды может лопнуть. На мой взгляд, в качестве оправки все же лучше использовать металлическую банку из-под кофе.

Отрежьте лишнюю палку. В итоге у вас должно получиться примерно так:

Готовые кольца ангельские глазки на ВАЗ 2106

Теперь нужно закрепить светодиодную ленту на эти кольца. Подойдет любая ширина до 8 мм на 12 В белого света (цветные ДХО спровоцируют проблемы с ГИБДД, но об этом ниже). Например, лента в сборе на , 5730, 2835 или 5050 одноцветная, но последняя будет стоить немного дороже.

Отрежьте от ленты (она продается в мотках по 5 м) 4 отрезка нужной длины, но не забывайте, что можно отрезать СЛ по указанным на ней участкам (каждые 3 диода). Если кусочки окажутся немного длиннее, чем нужно, ничего страшного — ленту можно закрепить на кольцах с небольшим нахлестом. Открытый круг создаст неприятный эффект незавершенных ангельских глазок.

Подготовьте термопистолет и наденьте СЛ на кольцо со светодиодами на стекло. Слегка согнув ленту, приклейте ее точками к кольцу. Вы можете нанести точки в любом месте между светодиодами. В результате вы получите что-то вроде этого:

5050 лента приклеена к кольцу

На фото кажется, что СЛ приклеена в канавку, но это обман зрения. На самом деле лента приклеена снизу кольца со светодиодами к стеклу.

При сгибании ленты будьте осторожны и работайте без фанатизма. Он плохо гнется в боковом направлении, но все же гнется. Если СЛ где-то вздувается, то пусть это не влияет на качество глаза. В противном случае вы можете повредить токопроводящие дорожки, и кусок ленты будет поврежден.

Припаять провода к СЛ, соблюдая полярность (указана на ленте у контактных площадок). Все остальные операции такие же, как и в предыдущей конструкции (см. выше). Вынимаем фары, снимаем стекло, приклеиваем кольцо пистолетом или герметиком, собираем фару и вставляем на место. Схема подключения этих глаз будет выглядеть так:

Схема подключения ангельских глазок в сборе на светодиодной ленте

А вот так будет выглядеть готовая работа:

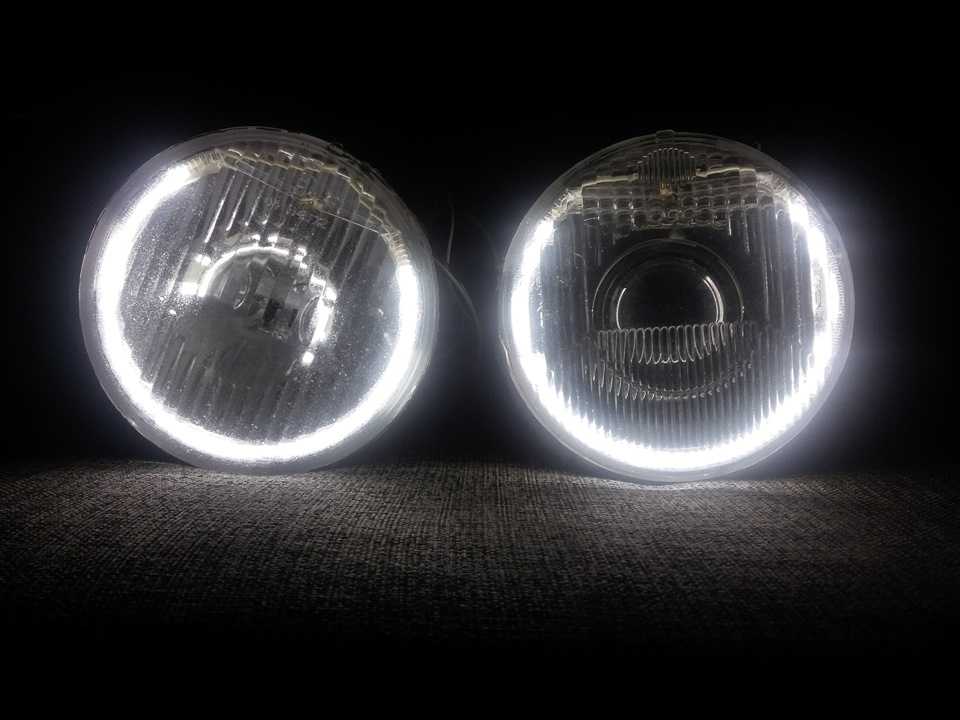

Так ангельские глазки выглядят на светодиодной ленте днем…
… и ночью

Варианты готовых модулей

Если не хотите возиться с изготовлением ангельских глазок, можно использовать готовые кольца которые есть в продаже. Самые популярные из них:

1. Газоразрядные (CCFL).
2. Кластер.
3. Светодиод.

газоразрядные

Представляют собой обычные люминесцентные лампы, выполненные в виде кольца. Поскольку для таких ламп требуется высокое напряжение и зажигание, в комплекте с кольцами идет повышающий преобразователь с системой запуска (инвертор).

Разрядные ангельские глазки

Кластер

Данные глазки представляют собой прочную основу, на которую нанесена светодиодная матрица (технология COB), выполненная в виде радиальной спирали. Эти глаза питаются от сети 12 В, и они часто идут со стабилизатором на 12 вольт.

Кластерные ангельские глазки по технологии COB SMD LED ангельские глазки

Законность установки

Насколько легальна самостоятельная установка ангельских глазок и не возникнут ли проблемы с ГИБДД? Ангельские глазки — это разновидность дневных ходовых огней, поэтому и требования к ним такие же:

1. ДХО включаются вместе с ближним светом фар или вместо них и выключаются при переключении на дальний свет.
2. Цвет передних фар, кроме противотуманных, должен быть белым любой цветовой температуры — от теплого до холодного.

Получается можно поставить белые ангельские глазки? Но есть еще один нюанс. Имеется положение «О недопустимости эксплуатации транспортного средства с установленными рассеивателями и лампами, не предусмотренными конструкцией осветительных приборов и их оптики» и фразой: «Запрещается эксплуатация транспортных средств с внесенными изменениями, не предусмотренными по дизайну».

Значит, нельзя? Можно, но только в том случае, если изменения вносятся работниками специализированных СТО, имеющих соответствующую лицензию. Таким образом, установив ангельские глазки своими руками, вы рискуете лишиться не только их, но и права управления транспортным средством на срок от полугода до года.

Возникает вопрос: а зачем их тогда продают? Продают много чего: глушилки сотовых телефонов, прослушки, тазеры, способные вырубить бронтозавра… Просто продать и купить не возбраняется, но пользоваться ими вы будете на свой страх и риск.

Вот, пожалуй, и все про ангельские глазки. Если вы внимательно прочитали эту статью, то вы без труда сможете самостоятельно произвести тюнинг фар, изготовив и установив в них этот оригинальный вид дневных ходовых огней.

Видео

Имея желание и не такие дорогие материалы, можно сделать «ангельские глазки» самостоятельно буквально за пару часов, как на БМВ. Это справедливо для всех машин с круглой оптикой. В случае с ВАЗами это в первую очередь относится к 2101, 2102, 2103 и 2106.

Для изготовления «глазка» нам потребуются: прозрачные пластиковые палочки. Обычно используют стержни от жалюзи, только нужны не полые внутри (т.е. не трубочки) и не граненые. Длина — чуть больше окружности вашей оптики. Для ВАЗ 2103 и 2106 на голову достаточно 4 штуки длиной 45 см. Также понадобится термостойкий герметик для фар, 4 желтые лампочки (если габариты и витки прозрачные, если оранжевые, то подойдут обычные), 8 диодов и 4 сопротивления на 2 Ком. Ну скорее всего 4 новых стекла. старые не содрать…

Чтобы согнуть палочки в кольцо, вам понадобится что-то круглое. Обычно используют все круглое, что попадется под руку. Для маленьких фар ВАЗ 2103 и 2106 банка из-под кофе Nescafe имеет практически идеальную окружность, та, что грамм 200, ну или 125 чашек, кто чем меряет:)

Теперь, чтобы наши палочки гнуть, они должны сначала прогреть. Сделать это можно разными способами: на открытом огне или в духовке. В нашем случае мы рассмотрим последний вариант. На крышку большой сковороды, перевернутой вверх дном, помещали пластиковую палочку.

Теперь, пока палочка «готовится» к сгибанию, подготавливаем 2 плоскогубца, стул и выкройку в виде баночки. Наблюдаем за пластиком, как только он нагреется настолько, что прогибается под собственным весом и слегка касается дна крышки — открываем духовку, захватываем плоскогубцами один конец, вытаскиваем и вторыми плоскогубцами заворачиваем вокруг банки. Должно получиться примерно так:

Ждем несколько минут, пока пластик остынет и затвердеет обратно, после чего снимаем получившееся колечко с банки. Теперь нужно проделать это с оставшимися палочками

Теперь берем ножовку по металлу и отрезаем ТОЛЬКО лишние кончики, чтобы в итоге получилось кольцо, или максимально круглая фигурка 🙂

Теперь для того, чтобы концы были четко одно напротив второго, необходимо немного нагреть середину конфорки (например, над газовой плитой) и выровнять. Вы можете проверить, насколько он гладкий, просто положив его на ровную поверхность.

Теперь самая кропотливая часть нашей «поделки» — в обоих концах сверлим отверстия строго под диаметр купленных диодов:

Теперь отрезаем ножки диодов так, чтобы они были длиной около 5мм (!!!). Там, где есть крупный босс, это плюс. Теперь пожалуй самое сложное это припаять диоды параллельно друг другу и припаять провод к каждой из ножек. Чтобы не запутаться в проводах при подключении, рекомендуем использовать разноцветные провода. Теперь, отступив где-то 10-15 см, отрезаем провод, идущий к плюсу диода (большая бобышка), и припаиваем туда сопротивление.

Устанавливаем диоды в торцевые отверстия наших колец. Но перед этим просим у женщин (покупаем худо-бедно самый дешевый) любой ПРОЗРАЧНЫЙ лак для ногтей и капаем буквально по капле в каждую дырочку (их две). Чтобы лак не успел высохнуть, сразу вставляем в отверстия диоды. Для полного высыхания лака требуется около 30 минут. В итоге у вас должно получиться что-то вроде этого:

Мы использовали лак для ногтей не просто так. Дело в том, что после сверления отверстия дрелью поверхность внутри «царапается», а это значит, что пластик не имеет абсолютного контакта с диодом и поэтому свет будет хуже проходить от диода к пластику. А лак заполняет все «пустоты» и делает из 2-х разных частей единое целое.

Подключи и посмотри разницу

Теперь разбираем фары. Хотя можно было и раньше… Если стекло не поддается, ничего не остается, как разбить, благо оно не такое уж и дорогое.

Поле удаления стекла неизбежно оставляет мусор на поверхности отражателя. Его необходимо удалить. Использовала ватные палочки для ушей:

НАСТОЯТЕЛЬНО НЕ РЕКОМЕНДУЮ касаться поверхности отражателя руками и тем более протирать зеркало СПИРТОСОДЕРЖАЩИМИ чистящими средствами. В противном случае вы получите свет, как от фонарика (поверхность зеркала может потемнеть и помутнеть).

Промазываем края стекла герметиком для фар:

Далее (осторожно!), ставим наше кольцо в фару диодами вверх. На фаре должна быть «выемка» — она идеально подходит для проводов. Выемки должны быть обращены к лампочке. Для герметичности заполняем расстояния по краям стекол и фар тем же силиконовым герметиком, чтобы совсем не было воздуха. Оставляем фары на время, необходимое для того, чтобы герметик «схватился» (см. инструкцию к герметику). Обычно на это может уйти около 30 минут… Теперь можно подключить питание и оценить результат

Выглядит более чем впечатляюще.

Теперь несколько слов о подключении всего этого, т.е. об электричестве. Ставим фары и продеваем провода от «глазка» вместе со старыми проводами к фаре. Теперь все провода уже под капотом!

Рассмотрим здесь один из вариантов, как это можно сделать. При желании можно подключить по другому… В описываемом случае после переделки «ангельские глазки» станут габаритами.

Отсоединяем штекер проводов идущих на повороты и габариты. Коннектим «папу» от габаритов и повороты с «мамой» от поворотов. Те. 2 провода в 1

После этого освободившийся от габаритов «+» используется для подключения одной пары «глазков». То же самое делаем с другой стороны. «Минусы» можно прикрутить под крепления сигнала. В результате Стандартные размеры становятся поворотами. Выглядит отлично! Теперь повороты мигают с удвоенной силой — 2 лампочки не заметит только слепоглухонемой. А при включении габаритов загораются заветные «ангельские глазки»!
Днём:

Конечно, «шестерка» не превратится в «шестерку» от установки «глазка» в БМВ, но вид ночью кардинально меняется.

В 2000 году впервые на автомобилях BMW ангельские глазки (angeleyes) загорелись и озарили сердца автомобилистов. В наши дни этот тюнинг можно установить на любой автомобиль, имеющий фары с круглой оптикой. В нашем случае рассмотрим установку ангельских глазок на ВАЗ 2106.
Есть несколько способов сделать эти фары своими руками.

Первый и самый простой способ – взять за основу неоновые маркерные кольца, которые продаются в специализированных магазинах. Единственное, что вам нужно, это точно измерить диаметр вашей оптики. А так как в неоновых кольцах уже стоят светодиоды, то нужно будет разобрать фару, подвести дополнительный кабель для питания, предварительно запитав его от основного ввода габаритов, что очень важно, т.к. глаза — это размеры. Затем тремя точками силикона приклеиваем наши габаритные кольца к стеклам оптики (при покупке колец желательно купить 2 пары новых стекол для оптики), перед установкой стекол с глазами промазываем корпус прозрачный герметик и дождитесь, пока он высохнет. Устанавливаем наши фары на место и наслаждаемся результатом.

Второй метод отличается от первого только базой. Мы не берем за основу готовые кольца, а изготавливаем их сами. Обычно такие глазки устанавливаются только на ближний свет. Для этого нам понадобится: круглая плата со светодиодами диаметром 13 см — 2 шт., новые стекла для оптики — 2 шт. минус»-2 шт., реле. Снимаем фары с машины и аккуратно (ножом) добираемся до внутренностей. Зачищаем от заводского силикона. Сверлим отверстия под дополнительную проводку. Примеряем наши кольца, и мы подсаживаем их не к стеклу, как в первом случае, а к корпусу фары.Подсоединяем нашу проводку, ставим стекло обратно, обильно смазываем герметиками, и полностью заливаем место проводки герметиками.Устанавливаем фары на место и радуйся

Третий способ изготовления будет немного сложным и долгим, так как за основу берется пластиковая прозрачная палочка, из которой мы будем делать глазки. В целом технология установки не меняется. Просто у вас есть задача сделать кольца. Подготовим: 4 пластиковые палочки длиной 45 см, 8 светодиодов и 4 сопротивления по 2 Ком. Для того, чтобы согнуть палочки в нужную форму, нам понадобится банка из-под кофе 200 гр., предварительно разогрев палочки до гибкого состояния, придадим им нужную форму радиусом 13 см, затем установим нашу диоды на двух концах теперь наши кольца, предварительно просверлив отверстия под наши диоды. После этого диоды подключаются через сопротивления к основному питанию и заливаются бесцветными термостойкими герметиками. Далее процесс сборки по уже описанной схеме и результат.

Четвертый способ сделать ангельские глазки назовем «правильным». За основу возьмем газонаполненные кольца. Определив точный радиус, их можно взять в готовом виде. Саму технологию установки глазков мы уже знаем, что добавляется в этом «правильном» способе. Эти глазки должны подключаться через реле, которое идет в комплекте, вторые они включаются отдельной кнопкой, а самое главное эти фары идеальной круглой формы, что дает эффект правильных, красивых, ангельских глазок.

Присутствие машины сегодня никого не удивляет. Конечно, каждому хотелось бы иметь дорогое и красивое транспортное средство, но не у всех, увы, есть такая возможность. Именно поэтому продукция отечественного автопрома до сих пор пользуется популярностью у автомобилистов. Как говорится, пусть некрасиво, зато недорого и свое. К тому же наши автовладельцы не отчаиваются и постоянно придумывают что-то новое, чтобы как-то облагородить внешний вид своих железных коней. Ангельские глазки на ВАЗ 2106 своими руками – один из самых популярных вариантов, а все потому, что такой тюнинг по карману каждому владельцу любимой «шестерки».

Какие материалы необходимы для тюнинга.

В первую очередь вам понадобятся пластиковые прозрачные палочки (хорошо подойдут стержни от жалюзи). Единственное, эти палочки не должны быть гранеными или полыми.

Вам понадобятся 4 палочки, каждая должна быть не менее 45 см в длину.

Также вам понадобятся:

• 4 желтые лампочки
• 4 резистора 2 кОм,
• термостойкий герметик
• Светодиоды — 8 шт.,
• новые стекла для фар.

Как сделать ангельские глазки на ВАЗ 2106 — пошаговая инструкция.

Шаг 1 — создание колец настройки.

Из заранее подготовленных палочек необходимо сделать круглые кольца, в качестве шаблона для них можно использовать банку из-под кофе (200 г).

А чтобы пластик стал более пластичным, его нужно предварительно нагреть, например, в кипятке. При этом следует подготовить 2 плоскогубца. Как только пластик прогреется до необходимого состояния, вытаскиваем его с помощью пассатижей и оборачиваем вокруг банки, тут еще пригодятся пассатижи.

Таким образом готовятся 4 пластиковых кольца. Но вынуть их из банки можно только тогда, когда пластик остынет и затвердеет.

Шаг 2 — вставьте электрический компонент.

На каждом конце кольца просверлено отверстие, соответствующее по длине и ширине параметрам светодиодов.

У светодиодов обрезаны ножки, на расстоянии 5 мм от лампочки (соблюдение полярности: где бобышка, там плюсовой контакт). Далее светодиоды припаиваются параллельно друг другу, к каждому контакту припаиваются провода: лучше использовать разные цвета, чтобы потом не запутаться, где «+» и «-».

На расстоянии 10-15 см от впаянных диодов на плюсовом проводе (который ведет к бобышке) делается разрез, в который впаивается сопротивление. Затем светодиоды вставляются в подготовленные для них отверстия на концах кольца. Для лучшего конечного эффекта, непосредственно перед этим действием рекомендуется капнуть в эти отверстия каплю любого прозрачного лака (для женщин, для ногтей), он послужит дополнительным соединителем.

Шаг 3 — соединение конструкции.

По истечении необходимого времени по всей длине кольца ножовочным полотном делаются насечки, шаг насечек 1 см, но может варьироваться в зависимости от качества пластика. Глубина насечек 0,5 мм.

Затем конструкцию подключают к электричеству. Если все светодиоды функционируют и свет распространяется равномерно, можно приступать непосредственно к установке ангельских глазок на ВАЗ 2106 своими руками.

Для установки ангельских глазок сначала придется снять стекла с фар, не забыв отметить на обратной стороне последних, какое из них ближнее, а какое дальнее. Чаще всего стекло сложно демонтировать и просто выбивает.

Новые (снятые) стекла покрыты герметиком для фар.

В фару ставится кольцо со светодиодами так, чтобы замок располагался вверху (это позволит протянуть (спрятать) провода в вырез), а риски на кольце обращены к лампочке.

После — свободное пространство между стеклом и отражателем по краю фары также заполнено герметиком.

Когда герметик высохнет, фары подключаются к бортовой сети и устанавливаются на свои места.

Видео.

Сегодня многие люди могут позволить себе купить только отечественный автомобиль: калину приору или ваз. Эти марки часто встречаются на дорогах нашей страны.
Чтобы сделать их более привлекательными и необычными, многие автовладельцы идут на оригинальный тюнинг авто. Самый популярный и простой автотюнинг своими руками на сегодняшний день – это фары с ангельскими глазками.

Тюнинг «ангельские глазки»

Как сделать ангельские глазки на калину своими руками или вазу, мы расскажем в этой статье.

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг автомобилей может быть самым разнообразным, часто это установка новых обвесов. Но это никого не удивляет. А вот установка «ангельских глазок» на отечественное транспортное средство до сих пор является диковинкой и способна впечатлить даже самых ярых противников отечественного автопрома.
Преимущества установки «ангельских глазок» на приору или ваз следующие моменты:

• возможность сборки системы освещения своими руками;
• наличие системных материалов;
• качественная подсветка фар;
• длительный срок службы сборной системы;
• красивый внешний вид автомобиля;
• качественный и оригинальный автотюнинг отечественного автомобиля.

Подсветка «ангельские глазки» станет отличным дополнением любой модели ВАЗ (от 2101 до 2115 и 21099) или приоры.

Особенности тюнинга

Автотюнинг «ангельские глазки» — это светящееся кольцо, которое расположено на отражателях. Такие кольца придают автомобилю оригинальности и необычности. Следует отметить, что данный вид тюнинга является наиболее привлекательным с точки зрения отделки отечественных автомобилей.

Внимание! Создателем такого тюнинга является компания BMW.

Из светодиодной ленты формируются светящиеся кольца, благодаря чему такой тюнинг становится:

• прочным;
• устойчив к механическим повреждениям;
• дает качественное освещение;
• достаточно прост в сборке.

Благодаря тому, что в основе светящихся колец лежит светодиодная лента, любой желающий может сделать такой тюнинг своими руками. Для этого нужно просто четко следовать инструкции, которая будет приведена ниже.

Подготовка к работе

Для того чтобы украсить вазу (модели 2101-2115 и 21099), вам потребуется подготовить определенный набор материалов и инструментов.

Внимание! Найти подходящую светотехнику и оптическую систему для автомобиля в магазинах практически невозможно. Поэтому его придется делать своими руками.

Чтобы сделать ангельские глазки на вазе, вам понадобятся следующие материалы:

• несколько пластиковых палочек. По длине они должны быть равны размерам имеющейся на машине оптики. Поэтому для создания тюнинга нам понадобятся четыре пластиковые палочки длиной примерно 40-45 см;

• термостойкий герметик для работы с оптикой;
• четыре светодиодные лампочки или лента. В случае использования ленты отдайте предпочтение модели SMD 5050 по 60 диодов на метр. Выбор цвета свечения светодиодов определяется только вашей фантазией. Лучшим решением будет соответствие цвета автомобиля цвету светодиодов;
• четыре запасных стекла для фар. Их нужно покупать на всякий случай, так как старые вряд ли снимут целыми и без сколов;
кабель
• ;
резисторы
• ;
• 9-вольтовая батарея;
• банка или любой круглый предмет, имеющий такой же диаметр, как и фары;
Оргстекло
• с толщиной листа 10 мм.

Из инструментов вам понадобится клеевой пистолет, строительный фен и плоскогубцы. Также понадобится дрель с набором сверл и дисковых насадок.

Версии

«Ангельские глазки» на вазу можно сделать несколькими способами:

• просто приобрести в специализированном магазине альтернативных фар. В этой ситуации вам остается только установить фары на автомобиль своими руками. Но здесь есть один существенный минус – найти подходящие фары достаточно проблематично, да и стоят они недешево;
• оформление «глазка» с помощью прозрачных трубок и светодиодов;
• изготовление тюнинга со светодиодной лентой.

Рассмотрим вариант, когда «ангельские глазки» делаются из пластиковых трубочек.

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно смело приступать к созданию «ангельских глазок» на вазе или приоре.
Для того, чтобы все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

изогнутые трубки

• осуществляем нагрев прозрачной трубки до того момента, когда она начнет изгибаться и легко поддаваться необходимым деформациям. Нагреть трубку можно строительным феном или обычной духовкой;
• принимают круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью пассатижей загибаем нагретую пластиковую трубку по периметру округлой формы;

Внимание! Будьте осторожны при формировании трубки. чтобы он не перегревался. В противном случае в пластике могут образоваться маленькие пузырьки.

• затем ожидаем полного застывания трубки;
• после этого отпиливаем края, чтобы можно было установить светодиоды в трубку;
• затем собираем резистор и светодиоды, тщательно изолируем контакты и стачиваем места пайки;
• , то на трубке необходимо сделать насечки с шагом примерно 2-2,5 мм. При этом от краев следует отступить 1–1,5 см;

Внимание! Чтобы насечки были сделаны ровно, процесс их образования нужно контролировать пластиковым зажимом. Если делать насечки при включенных светодиодах, то на этом этапе уже можно увидеть конечный результат своей работы.

Насечки на трубе

• для того, чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки должны располагаться ближе к центру. При этом их нужно делать глубже: посередине – на 5 мм, а на концах – на 2 мм;
• после этого необходимо припаять диоды, обязательно соблюдайте последовательность, чтобы протекающий через них ток был уравновешен. Разрезать и припаивать ленту нужно только в специально отведенных местах;
• , наконец, вставьте светодиоды в трубку.

В итоге на концах колец должны быть отверстия длиной 5-7 мм и диаметром 5 мм. Рекомендуется использовать фольгу, чтобы закрыть концы пластиковой трубки.
Если используется светодиодная лента, она просто приклеивается к пластиковой ленте. При этом пайка ленты осуществляется по стандартной схеме.
Перед установкой самодельной системы ангельских глазок на свой автомобиль обязательно проверьте ее на качество сборки, свечение светодиодов и прочность получившейся конструкции. В противном случае, если проблемы обнаружатся после установки, исправить дефекты будет весьма проблематично.

Установка на машину

Готовый тюнинг

После того, как вы собрали оптическую систему «ангельские глазки», считайте, что полдела сделано. Осталось только правильно установить его на фары своего автомобиля. На данном этапе необходимо проделать следующие манипуляции:

• здесь нам понадобится термоусадочная трубка. Его можно купить в любом специализированном магазине. Выбирайте белое изделие. Этот цвет не будет привлекать лишнего внимания и не будет выделяться на фоне светящихся светодиодов;
• прикрепите светодиодное кольцо к фарам автомобиля;
• закрываем их новыми защитными стеклами, так как старые, скорее всего, уже придут в негодность;
• шва обработаны герметиком.

Теперь вы видите, что ангельские глазки довольно легко можно сделать самостоятельно, следуя пошаговой инструкции. В результате вы получите красивый автотюнинг для отечественного ВАЗ (модели 2110, 2112, 2114 или 2115), делающий вашу «ласточку» более привлекательной и оригинальной. Главное четко следовать этапам сборки и верить в свои силы.

Решение проблемы мерцания светодиодных лент во включенном состоянии

Установка ангельских глазок на вазу 2106. Как самому сделать ангельские глазки на вазу? Какие материалы потребуются для тюнинга

Имея желание и не такие дорогие материалы, можно сделать «ангельские глазки» самостоятельно буквально за пару часов, как на БМВ. Это справедливо для всех машин с круглой оптикой. В случае с ВАЗ это в первую очередь касается 2101, 2102, 2103 и 2106.

Для изготовления «глазка» нам потребуются: прозрачные пластиковые палочки. Обычно используют стержни от жалюзи, только нужны не полые внутри (т.е. не трубочки) и не граненые. Длина — чуть больше окружности вашей оптики. Для ВАЗ 2103 и 2106 на голову достаточно 4 штуки длиной 45 см. Также понадобится термостойкий герметик для фар, 4 желтые лампочки (если габариты и витки прозрачные, если оранжевые, то подойдут обычные), 8 диодов и 4 сопротивления на 2 Ком. Ну скорее всего 4 новых стекла. старые не содрать…

Чтобы согнуть палочки в кольцо, вам понадобится что-то круглое. Обычно используют все круглое, что попадется под руку. Для маленьких фар ВАЗ 2103 и 2106 банка из-под кофе Nescafe имеет практически идеальную окружность, та, что грамм 200, ну или 125 чашек, кто чем меряет:)

Теперь, чтобы наши палочки гнуть, они должны сначала прогреть. Сделать это можно разными способами: на открытом огне или в духовке. В нашем случае мы рассмотрим последний вариант. На крышку большой сковороды, перевернутой вверх дном, помещали пластиковую палочку.

Теперь, пока палочка «готовится» к сгибанию, подготавливаем 2 плоскогубца, стул и выкройку в виде баночки. Наблюдаем за пластиком, как только он нагреется настолько, что прогибается под собственным весом и слегка касается дна крышки — открываем духовку, захватываем плоскогубцами 1 конец, вытаскиваем и вторыми плоскогубцами заворачиваем вокруг банки. Должно получиться примерно так:

Ждем несколько минут, пока пластик остынет и затвердеет обратно, после чего снимаем получившееся колечко с банки. Теперь нужно проделать это с оставшимися палочками

Теперь берем ножовку по металлу и отрезаем ТОЛЬКО лишние кончики, чтобы в итоге получилось кольцо, или максимально круглая фигурка 🙂

Теперь для того, чтобы концы были четко одно напротив второго, необходимо немного нагреть середину конфорки (например, над газовой плитой) и выровнять. Вы можете проверить, насколько он гладкий, просто положив его на ровную поверхность.

Теперь самая кропотливая часть нашей «поделки» — в обоих концах сверлим отверстия строго под диаметр купленных диодов:

Теперь отрезаем ножки диодов так, чтобы они были длиной около 5мм (!!!). Там, где есть крупный босс, это плюс. Теперь пожалуй самое сложное это припаять диоды параллельно друг другу и припаять провод к каждой из ножек. Чтобы не запутаться в проводах при подключении, рекомендуем использовать разноцветные провода. Теперь, отступив где-то 10-15 см, отрезаем провод, идущий к плюсу диода (большая бобышка), и припаиваем туда сопротивление.

Устанавливаем диоды в торцевые отверстия наших колец. Но перед этим просим у женщин (покупаем худо-бедно самый дешевый) любой ПРОЗРАЧНЫЙ лак для ногтей и капаем буквально по капле в каждую дырочку (их две). Чтобы лак не успел высохнуть, сразу вставляем в отверстия диоды. Для полного высыхания лака требуется около 30 минут. В итоге у вас должно получиться что-то вроде этого:

Мы использовали лак для ногтей не просто так. Дело в том, что после сверления отверстия дрелью поверхность внутри «царапается», а это значит, что пластик не имеет абсолютного контакта с диодом и поэтому свет будет хуже проходить от диода к пластику. А лак заполняет все «пустоты» и делает из 2-х разных частей единое целое.

Подключи и посмотри разницу

Теперь разбираем фары. Хотя можно было и раньше… Если стекло не поддается, ничего не остается, как разбить, благо оно не такое уж и дорогое.

Поле удаления стекла неизбежно оставляет мусор на поверхности отражателя. Его необходимо удалить. Использовала ватные палочки для ушей:

НАСТОЯТЕЛЬНО НЕ РЕКОМЕНДУЮ касаться поверхности отражателя руками и тем более протирать зеркало СПИРТОСОДЕРЖАЩИМИ чистящими средствами. В противном случае вы получите свет, как от фонарика (поверхность зеркала может потемнеть и помутнеть).

Промазываем края стекла герметиком для фар:

Далее (осторожно!), ставим наше кольцо в фару диодами вверх. На фаре должна быть «выемка» — она идеально подходит для проводов. Выемки должны быть обращены к лампочке. Для герметичности заполняем расстояния по краям стекол и фар тем же силиконовым герметиком, чтобы совсем не было воздуха. Оставляем фары на время, необходимое для того, чтобы герметик «схватился» (см. инструкцию к герметику). Обычно на это может уйти около 30 минут… Теперь можно подключить питание и оценить результат

Выглядит более чем впечатляюще.

Теперь несколько слов о подключении всего этого, т. е. об электричестве. Ставим фары и продеваем провода от «глазка» вместе со старыми проводами к фаре. Теперь все провода уже под капотом!

Рассмотрим здесь один из вариантов, как это можно сделать. При желании можно по другому подключить… В описываемом случае после переделки «ангельские глазки» станут габаритами.

Отсоединяем штекер проводов идущих на повороты и габариты. Коннектим «папу» от габаритов и повороты с «мамой» от поворотов. Те. 2 провода в 1

После этого освободившийся от габаритов «+» используется для подключения одной пары «глазков». То же самое делаем с другой стороны. «Минусы» можно прикрутить под крепления сигнала. В результате Стандартные размеры становятся поворотами. Выглядит отлично! Теперь повороты мигают с удвоенной силой — 2 лампочки не заметит только слепоглухонемой. А при включении габаритов загораются заветные «ангельские глазки»!
Днём:

Конечно, «шестерка» не превратится в «шестерку» от установки «глазка» в БМВ, но вид ночью кардинально меняется.

Я встречал огромное количество автомобилистов, которые были недовольны установленными ангельскими глазками, как у БМВ. Второе известное название – «светодиодные кольца». Одни светились слабо, другие быстро тускнели, третьи имели голубой оттенок света.

В конце статьи будет много фото установки на популярные автомобили 2110, 2114, Приора, Калина, Мазда, БМВ.

• 1. Разница между хорошим и плохим
• 2. Как сделать своими руками
• 3. Установка
• 4. Примеры установки

Отличие хорошего от плохого

Стандартом конечно являются ангельские глазки БМВ, БМВ. Сначала автолюбители насмотрелись на качественные дорогие машины, потом хотят себе поставить недорогие и покрасивее. Но в итоге получают большой набор недостатков, потому что думают, что разные модели ничем не отличаются. Покупают самое дешевое барахло, на самых слабых и некачественных диодах, получают соответствующий результат. Этому также способствуют магазины, повышающие цены до 5 раз.

Немного светодиодной мудрости. Если вы хотите купить плитку шоколада, а денег хватает только на кусок окорока, то лучше накопить на плитку шоколада.

Не надо покупать дешевые, они быстро выйдут из строя. Для замены на другие придется каждый раз разбирать и собирать фару. Если делать это не самому, то эта работа тоже стоит приличных денег. Каждый раз потребуется новая упаковка резинового герметика для фар. Посчитав все расходы, вы увидите, что лучше ставить хорошие надолго.

Алиэкспресс продает готовые комплекты светодиодных ангельских глазок под конкретную марку автомобиля, например Мазда 3. Цена на такие товары достаточно высока, выше в 3-5 раз, пишут как копия брендовых. Но как показывает практика, качество низкое, сборка плохая, ломаются быстро. Часто бывает необходимо посоветовать читателям, что делать в таком случае. Обычно есть два варианта: замена нескольких светодиодов или замена всего светодиодного кольца.

Чтобы вам было понятнее посмотрите на разницу характеристик китайских и фирменных светодиодов 5050, 5630, 5730, 3528. Китайцы ставят кристалл в стандартный корпус в 3-4 раза слабее, и в 10 раз хуже по качеству. Трудно отличить хорошее от некачественного, внешне они одинаковые, надо рассчитывать мощность одного светодиода. Многие интернет-магазины не могут устоять перед соблазном продать дешевый товар стоимостью 100 рублей за 1000 рублей.

Как сделать своими руками

Читатели моего сайта интересуются как сделать ангельские глазки своими руками, прочитав статьи в интернете. По статистике 99% сталкиваются с этим впервые и в основном хотят сэкономить. Они не знают нормативов силы света и других параметров, поэтому результат получается не очень.

В качестве источника света можно использовать торцевую (угловую) светодиодную ленту или обычную плоскую.

В интернете самый популярный вариант изготовления светодиодных ангельских глазок своими руками из прозрачного оргстекла или пластика. На него нанесены неглубокие углубления, а с торцов вставлены светодиоды мощностью 0,2 или 0,5 Вт. Как вы понимаете, мощность слишком мала, свет будет рассеиваться вперед и внутрь, и падать внутрь прозрачного материала. Полноценно такое светодиодное кольцо будет видно только ночью, яркость на уровне обычного размера. Мощные светодиодные диоды на 1Вт, 3Вт, 5Вт даже не помогут.

Чтобы не сломать текстолит, сначала вырезаем круг, а потом удаляем середину. Делаем токопроводящие дорожки и осталось припаять светодиод. Этот способ довольно затратный по времени и материалам. Для сравнения самое дешевое диодное кольцо на 20 светодиодов стоит на Алиэкспресс от 80 рублей, доставка уже включена в стоимость.

Для того, чтобы он светил на уровне престижного автомобиля, необходима мощность 5-10 Вт и световой поток 300 люмен, а свет должен идти только вперед.

Другой способ – использовать гибкую световую трубку, которая чаще всего вставляется в фары в качестве габаритных огней. Можно разрезать трубку и сделать кольцо, оно будет держать форму за счет контакта с отражателем. Двухцветная трубка может выполнять функцию габаритов и поворотников.

Установка

Установка ангельских глазок своими руками довольно сложна, требует мастерства, а иногда и крепких нервов. Для установки требуется разборка каждой фары. Большинство фар собрано на герметике, размягчающемся при нагревании строительным феном. Гораздо реже встречается на герметике, представляющем собой резину. Он никак не плавится и не размягчается, чтобы его аккуратно выковырять и разрезать, нужно несколько часов. На одну фару может уйти от 1 до 5 часов. В первый раз на разбор у меня ушло около 10 часов. По неопытности можно испортить товарный вид в районе стыка стекла и корпуса.

Затем измерьте диаметр сиденья и установите ангельские глазки. Обезжирьте места склейки и закрепите детали. Часто в комплекте есть двухсторонний скотч для крепления, но я ему не доверяю. Галогенная лампа ближнего света в фаре сильно греется и влияет на эту ленту.

В обратном порядке фара собирается с использованием специального резинового уплотнителя. Собери так, чтобы в следующий раз разобрать без последствий. Если собрать некачественно, внутрь попадет влага, фара запотеет, провода сгниют.

В фаре есть несколько вариантов подключения:

1. включение вместе с габаритами;
2. вместо габаритных огней;
3. вместе с ДХО;
4. включение двухцветное вместе с поворотником;

Если подключение по габаритам вас не устраивает, вы можете использовать контроллер для ДХО дневных ходовых огней для управления включением и выключением. Найдите «контроллер ДХО». Для подключения RGB подходят схемы из одноцветных, надо только поискать место для размещения блока управления RGB.

Если вы не уверены в своих силах и не имеете опыта, лучше обратиться к автоэлектрикам.

Примеры установки

Лидерами по установке являются отечественные автомобили ВАЗ 2114, ВАЗ 2110, Приора. Среди иномарок БМВ, Мазда 3, БМВ Е39, Форд Фокус. Также их активно устанавливают на автомобили, скутеры, мотоциклы, квадроциклы.

..

ВАЗ 2114

Среди отечественных автомобилей второе место по популярности занимают ангельские глазки на ВАЗ 2114, первое место делят Приоры и ВАЗ 2106, у которых есть кругляк, форма.

VAZ 2110

Kalina Vaz

MAZDA 3, 6063

MAZDA 3, 6. 60003

MAZDA 3, 6063

MazDA 3, 6.0048

Среди импортных автомобилей ангельские глазки популярны на Mazda 3, Mazda 3. Особенно шикарно они смотрятся на Mazda 6, у которой в каждой фаре по 4 кружка. Интересно будет посмотреть на кольца RGB LED, которые дополнят габариты и поворотник.

Приора ВАЗ 2170

Самый популярный вариант в России это ангельские глазки на приору. Форма фар хорошо подходит для такого тюнинга, отражатели круглые.

Форд Фокус, Куга

Используемые в качестве дневных ходовых огней подчеркивают имидж владельцев автомобилей, стали очень популярным украшением автомобиля. Но к сожалению, не все модели и марки автомобилей комплектуются ими на заводе. Сегодня мы рассмотрим, как можно сделать и установить ангельские глазки на ВАЗ 2106 своими руками.

Ангельские глазки на шестерку своими руками

Существует множество придуманных автолюбителями вариантов изготовления ангельских глазок для установки в фары ВАЗ 2106. Начнем с самого простого и бюджетного.

Как сделать ангельские глазки с двумя светодиодами

Для изготовления данной конструкции вам потребуются следующие материалы:

1. 8 любых сверхъярких светодиодов диаметром 5 мм с радиальными выводами.
2. 4 резистора сопротивлением 2 кОм каждый и мощностью не менее 0,25 Вт.
3. 4 круглые палочки из прозрачного органического стекла длиной 50 см и диаметром 8-10 мм.
4. Герметик.

Экспертное заключение

Алексей Бартош

Задать вопрос эксперту

Напряжение в бортовой сети при работающем двигателе может достигать 14,5 В, что сильно сократит срок службы глазка. Именно поэтому в схему желательно включить стабилизатор, поддерживающий оптимальное напряжение на светодиодах. Подойдет, например, интегральный стабилизатор КР142ЕН8Б, который стоит в районе 20 рублей.

Материалы потребуются для изготовления простых ангельских глазок

Из инструментов подготовьте следующее:

1. Ножовка по металлу или полотно из него.
2. Два плоскогубца.
3. Оправка круглая диаметром 104-110 мм (идеально подойдет 200-граммовая банка растворимого кофе).
4. Большая сковорода или кастрюля с кипящей водой.
5. Клеевой термопистолет.

Если все готово, то можно начинать. Опустите палочку в кипящую воду и, как только стекло размякнет, двумя плоскогубцами оберните ее вокруг заранее подготовленной оправки.

После остывания палочки снимите ее с оправки и ножовкой отпилите концы так, чтобы между ними оставался зазор 5 мм.

Изогнутые заготовки и готовое кольцо для ангельских глазок

Теперь просверлили два отверстия в концах палочки диаметром 5,5 мм и глубиной 7-8 мм. Для установки светодиодов в эти отверстия используйте любой прозрачный нитролак — он не только надежно зафиксирует полупроводники, но и сделает стенки отверстий более гладкими, а значит, и более прозрачными.

Припаять светодиоды параллельно и припаять к ним провода разного цвета: так будет проще соблюдать полярность при подключении конструкции к бортовой сети.

Заранее узнайте полярность выводов полупроводников и приклейте их так, чтобы после монтажа выводы анодов и катодов можно было легко припаять.

Отверстие в конце трубки и ангельские глазки с установленными светодиодами

Остался последний штрих: неглубокие (0,5 мм) надрезы по всей длине кольца с интервалом 5-7 мм. Если проделать все вышеперечисленные операции 4 раза, то можно считать, что ангельские глазки готовы к установке в фары.

Создание вырезов и готовых ангельских глазок для ВАЗ 2106 в работе

Для этого фары придется снять, а стекла на них, обмотанные тряпками, разбить — это проще, чем разбить стекло из прочного герметика.

Прежде чем разбить стекло, не забудьте посмотреть, какие из них предназначены для дальнего света, а какие для ближнего.

Вставьте готовые ангельские глазки в новые очки с надрезами к стеклу и приклейте их термоклеевым пистолетом или герметиком. Заодно просверлили отверстия в верхней части рефлекторов: туда вы будете выводить силовые провода. Когда герметик затвердеет, хорошо покройте концы отражателей и стекла, а затем плотно сожмите их вместе, пока герметик полностью не затвердеет. Кольца можно приклеить не к стеклу, а к отражателю, но в этом случае используйте герметик, так как перед большим и холодным металлом тепловая пушка бессильна.

Сборка фары с ангельскими глазками (кольца приклеены к отражателю)

Осталось установить фары на место, не путая дальние с ближними, и собрать простую схему:

Схема подключения ангельских глазок для ВАЗ 2106 к бортовой сети через стабилизатор КР142ЕН8Б

Микросхема должна быть оснащена небольшим радиатором или закреплена непосредственно на кузове автомобиля.

Ангельские глазки на светодиодной ленте

Эти ангельские глазки выглядят гораздо эффектнее предыдущего дизайна, но, как ни странно, их не сложнее сделать. Для данного варианта ДХО (дневные ходовые огни) потребуются следующие материалы:

1. Светодиодная лента (СЛ) белого цвета свечения (2 м).
2. 4 прямоугольных стержня из плексигласа (8x10x500 мм).
3. 4 новых стекла от фар ВАЗ 2106 — 2 дальнего и 2 ближнего света.
4. Герметик.
5. Стабилизатор напряжения на 12 В для питания светодиодов.

Необходимые инструменты такие же, как и для предыдущей конструкции: ножовка, два пассатижа, оправка диаметром 104-110 мм, горячая вода, клеевой пистолет.

Изготовьте кольца аналогичным образом: палочки нагрейте в кипятке и согните на оправке двумя плоскогубцами:

Изготовление колец для ангельских глазок

Экспертное заключение

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудование и промышленная электроника.

Спросите эксперта

В варианте, представленном на фото, в качестве оправки мастер использовал стеклянную салатницу, но это не лучший вариант. При нагревании и одновременном механическом воздействии стекло посуды может лопнуть. На мой взгляд, в качестве оправки все же лучше использовать металлическую банку из-под кофе.

Отрежьте лишнюю палку. В итоге у вас должно получиться примерно так:

Готовые кольца ангельские глазки на ВАЗ 2106

Теперь нужно закрепить светодиодную ленту на эти кольца. Подойдет любая ширина до 8 мм на 12 В белого света (цветные ДХО спровоцируют проблемы с ГИБДД, но об этом ниже). Например, лента в сборе на , 5730, 2835 или 5050 одноцветная, но последняя будет стоить немного дороже.

Отрежьте от ленты (она продается в мотках по 5 м) 4 отрезка нужной длины, но не забывайте, что можно отрезать СЛ по указанным на ней участкам (каждые 3 диода). Если кусочки окажутся немного длиннее, чем нужно, ничего страшного — ленту можно закрепить на кольцах с небольшим нахлестом. Открытый круг создаст неприятный эффект незавершенных ангельских глазок.

Подготовьте термопистолет и наденьте СЛ на кольцо со светодиодами на стекло. Слегка согнув ленту, приклейте ее точками к кольцу. Вы можете нанести точки в любом месте между светодиодами. В результате вы получите что-то вроде этого:

5050 лента приклеена к кольцу

На фото кажется, что СЛ приклеена в канавку, но это обман зрения. На самом деле лента приклеена снизу кольца со светодиодами к стеклу.

При сгибании ленты будьте осторожны и работайте без фанатизма. Он плохо гнется в боковом направлении, но все же гнется. Если СЛ где-то вздувается, то пусть это не влияет на качество глаза. В противном случае вы можете повредить токопроводящие дорожки, и кусок ленты будет поврежден.

Припаять провода к СЛ, соблюдая полярность (указана на ленте у контактных площадок). Все остальные операции такие же, как и в предыдущей конструкции (см. выше). Вынимаем фары, снимаем стекло, приклеиваем кольцо пистолетом или герметиком, собираем фару и вставляем на место. Схема подключения этих глаз будет выглядеть так:

Схема подключения ангельских глазок в сборе на светодиодной ленте

А вот так будет выглядеть готовая работа:

Так ангельские глазки выглядят на светодиодной ленте днем. ..
… и ночью

Варианты готовых модулей

Если не хотите возиться с изготовлением ангельских глазок, можно использовать готовые кольца которые есть в продаже. Самые популярные из них:

1. Газоразрядные (CCFL).
2. Кластер.
3. Светодиод.

газоразрядные

Представляют собой обычные люминесцентные лампы, выполненные в виде кольца. Поскольку для таких ламп требуется высокое напряжение и зажигание, в комплекте с кольцами идет повышающий преобразователь с системой запуска (инвертор).

Разрядные ангельские глазки

Кластер

Данные глазки представляют собой прочную основу, на которую нанесена светодиодная матрица (технология COB), выполненная в виде радиальной спирали. Эти глаза питаются от сети 12 В, и они часто идут со стабилизатором на 12 вольт.

Кластерные ангельские глазки по технологии COB SMD LED ангельские глазки

Законность установки

Насколько легальна самостоятельная установка ангельских глазок и не возникнут ли проблемы с ГИБДД? Ангельские глазки — это разновидность дневных ходовых огней, поэтому и требования к ним такие же:

1. ДХО включаются вместе с ближним светом фар или вместо них и выключаются при переключении на дальний свет.
2. Цвет передних фар, кроме противотуманных, должен быть белым любой цветовой температуры — от теплого до холодного.

Получается можно поставить белые ангельские глазки? Но есть еще один нюанс. Имеется положение «О недопустимости эксплуатации транспортного средства с установленными рассеивателями и лампами, не предусмотренными конструкцией осветительных приборов и их оптики» и фразой: «Запрещается эксплуатация транспортных средств с внесенными изменениями, не предусмотренными по дизайну».

Значит, нельзя? Можно, но только в том случае, если изменения вносятся работниками специализированных СТО, имеющих соответствующую лицензию. Таким образом, установив ангельские глазки своими руками, вы рискуете лишиться не только их, но и права управления транспортным средством на срок от полугода до года.

Возникает вопрос: а зачем их тогда продают? Продают много всего: глушилки сотовых телефонов, прослушки, электрошокеры, которыми можно сбить бронтозавра… Просто продать и купить не возбраняется, но пользоваться ими вы будете на свой страх и риск.

Вот, пожалуй, и все про ангельские глазки. Если вы внимательно прочитали эту статью, то вы без труда сможете самостоятельно произвести тюнинг фар, изготовив и установив в них этот оригинальный вид дневных ходовых огней.

Видео

В 2000 году впервые на автомобилях BMW ангельские глазки (angeleyes) загорелись и озарили сердца автомобилистов. В наши дни этот тюнинг можно установить на любой автомобиль, имеющий фары с круглой оптикой. В нашем случае рассмотрим установку ангельских глазок на ВАЗ 2106.
Есть несколько способов сделать эти фары своими руками.

Первый и самый простой способ – взять за основу неоновые маркерные кольца, которые продаются в специализированных магазинах. Единственное, что вам нужно, это точно измерить диаметр вашей оптики. А так как в неоновых кольцах уже стоят светодиоды, то нужно будет разобрать фару, подвести дополнительный кабель для питания, предварительно запитав его от основного ввода габаритов, что очень важно, т.к. глаза — это размеры. Затем тремя точками силикона приклеиваем наши габаритные кольца к стеклам оптики (при покупке колец желательно купить 2 пары новых стекол для оптики), перед установкой стекол с глазами промазываем корпус прозрачный герметик и дождитесь, пока он высохнет. Устанавливаем наши фары на место и наслаждаемся результатом.

Второй метод отличается от первого только базой. Мы не берем за основу готовые кольца, а изготавливаем их сами. Обычно такие глазки устанавливаются только на ближний свет. Для этого нам понадобится: круглая плата со светодиодами диаметром 13 см — 2 шт., новые стекла для оптики — 2 шт. минус»-2 шт., реле. Снимаем фары с машины и аккуратно (ножом) добираемся до внутренностей. Зачищаем от заводского силикона. Сверлим отверстия под дополнительную проводку. Примеряем наши кольца, и мы подсаживаем их не к стеклу, как в первом случае, а к корпусу фары.Подсоединяем нашу проводку, ставим стекло обратно, обильно смазываем герметиками, и полностью заливаем место проводки герметиками. Устанавливаем фары на место и радуйся

Третий способ изготовления будет немного сложным и долгим, так как за основу берется пластиковая прозрачная палочка, из которой мы будем делать глазки. В целом технология установки не меняется. Просто у вас есть задача сделать кольца. Подготовим: 4 пластиковые палочки длиной 45 см, 8 светодиодов и 4 сопротивления по 2 Ком. Для того, чтобы согнуть палочки в нужную форму, нам понадобится банка из-под кофе 200 гр., предварительно разогрев палочки до гибкого состояния, придадим им нужную форму радиусом 13 см, затем установим нашу диоды на двух концах теперь наши кольца, предварительно просверлив отверстия под наши диоды. После этого диоды подключаются через сопротивления к основному питанию и заливаются бесцветными термостойкими герметиками. Далее процесс сборки по уже описанной схеме и результат.

Четвертый способ сделать ангельские глазки назовем «правильным». За основу возьмем газонаполненные кольца. Определив точный радиус, их можно взять в готовом виде. Саму технологию установки глазков мы уже знаем, что добавляется в этом «правильном» способе. Эти глазки должны быть подключены через реле, которое идет в комплекте, вторые они включаются отдельной кнопкой, а самое главное эти фары идеальной круглой формы, что дает эффект правильных, красивых, ангельских глазок.

Присутствие машины сегодня никого не удивляет. Конечно, каждому хотелось бы иметь дорогое и красивое транспортное средство, но не у всех, увы, есть такая возможность. Именно поэтому продукция отечественного автопрома до сих пор пользуется популярностью у автомобилистов. Как говорится, пусть некрасиво, зато недорого и свое. К тому же наши автовладельцы не отчаиваются и постоянно придумывают что-то новое, чтобы как-то облагородить внешний вид своих железных коней. Ангельские глазки на ВАЗ 2106 своими руками – один из самых популярных вариантов, а все потому, что такой тюнинг по карману каждому владельцу любимой «шестерки».

Какие материалы необходимы для тюнинга.

В первую очередь вам понадобятся пластиковые прозрачные палочки (хорошо подойдут стержни от жалюзи). Единственное, эти палочки не должны быть гранеными или полыми.

Вам понадобятся 4 палочки, каждая должна быть не менее 45 см в длину.

Также вам понадобятся:

• 4 желтые лампочки
• 4 резистора 2 кОм,
• термостойкий герметик
• Светодиоды — 8 шт.,
• новые стекла для фар.

Как сделать ангельские глазки на ВАЗ 2106 — пошаговая инструкция.

Шаг 1 — создание колец настройки.

Из заранее подготовленных палочек необходимо сделать круглые кольца, в качестве шаблона для них можно использовать банку из-под кофе (200 г).

А чтобы пластик стал более пластичным, его нужно предварительно нагреть, например, в кипятке. При этом следует подготовить 2 плоскогубца. Как только пластик нагреется до необходимого состояния, вытаскиваем его с помощью пассатижей и оборачиваем вокруг банки, тут еще пригодятся пассатижи.

Таким образом готовятся 4 пластиковых кольца. Но вынуть их из банки можно только тогда, когда пластик остынет и затвердеет.

Шаг 2 — вставьте электрический компонент.

На каждом конце кольца просверлено отверстие, соответствующее по длине и ширине параметрам светодиодов.

У светодиодов обрезаны ножки, на расстоянии 5 мм от лампочки (соблюдение полярности: где бобышка, там плюсовой контакт). Далее светодиоды припаиваются параллельно друг другу, к каждому контакту припаиваются провода: лучше использовать разные цвета, чтобы потом не запутаться, где «+» и «-».

На расстоянии 10-15 см от впаянных диодов на плюсовом проводе (который ведет к бобышке) делается разрез, в который впаивается сопротивление. Затем светодиоды вставляются в подготовленные для них отверстия на концах кольца. Для лучшего конечного эффекта, непосредственно перед этим действием рекомендуется капнуть в эти отверстия каплю любого прозрачного лака (для женщин, для ногтей), он послужит дополнительным соединителем.

Шаг 3 — соединение конструкции.

По истечении необходимого времени по всей длине кольца ножовочным полотном делаются насечки, шаг насечек 1 см, но может варьироваться в зависимости от качества пластика. Глубина насечек 0,5 мм.

Затем конструкцию подключают к электричеству. Если все светодиоды функционируют и свет распространяется равномерно, можно приступать непосредственно к установке ангельских глазок на ВАЗ 2106 своими руками.

Для установки ангельских глазок сначала придется снять стекла с фар, не забыв отметить на обратной стороне последних, какое из них ближнее, а какое дальнее. Чаще всего стекло сложно демонтировать и просто выбивает.

Новые (снятые) стекла покрыты герметиком для фар.

В фару ставится кольцо со светодиодами так, чтобы замок располагался вверху (это позволит протянуть (спрятать) провода в вырез), а риски на кольце обращены к лампочке.

После — свободное пространство между стеклом и отражателем по краю фары также заполнено герметиком.
