Регулировка карбюратора ВАЗ-2107 своими руками

Различные модификации карбюраторов ВАЗ-2107 устанавливались на определённые модели, а именно:

устройствами серии 2107-1107010-20 комплектовались двигатели последних версий на ВАЗ-2103 и ВАЗ-2106, которые оснащены вакуум-корректорами;
модификация изделий 2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105;
карбюраторы серии 2107-1107010-10 применялись на моторах 2106 и 2103, которые укомплектованы распределителем зажигания без вакуум-корректоров.

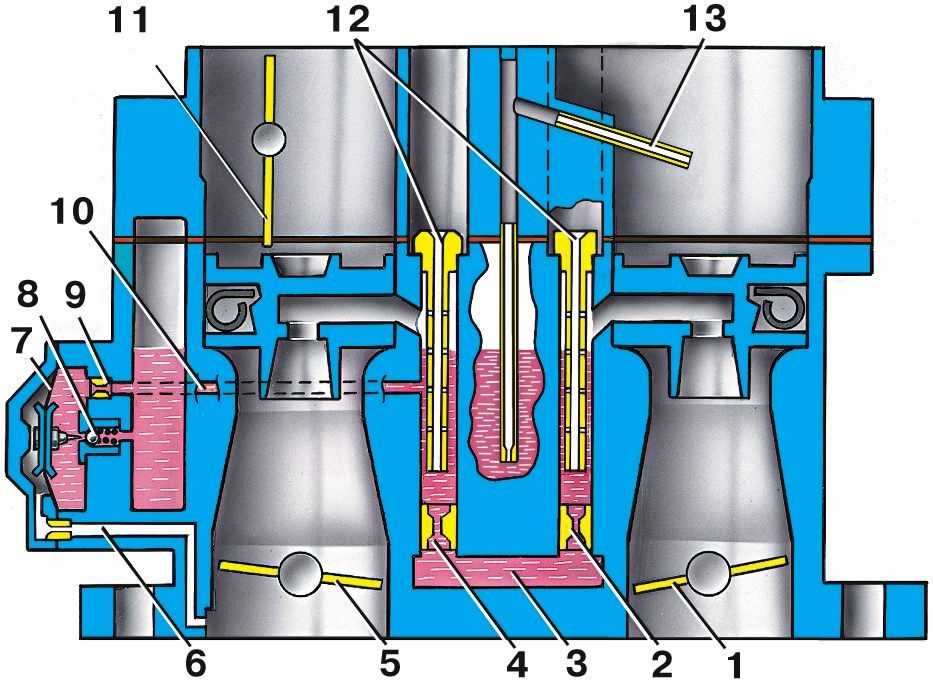

Двухкамерный карбюратор модификации 2107-1107010 выполнен по типу эмульсионного устройства с падающим потоком. Он оснащён сбалансированной поплавковой камерой, обогатительным устройством, двумя главными дозирующими системами, механизмом отсоса картерных газов, специальным патрубком подачи в вакуумный регулятор опережения, автономной системой ХХ (холостого хода) и прочими необходимыми элементами. Управление положением, а именно открытие ДЗ (дроссельной заслонки) камеры реализовано через педаль привода, установленной в салоне. ДЗ второй камеры управляется специальным пневматическим приводом.

ВЗ или воздушная заслонка оснащена пусковым диафрагменным механизмом для запуска ХХ. Ускорительный насос выполнен по типу диафрагменного устройства, оборудованного механическим приводом. Он обеспечивает подачу топлива в камеру. Крепление карбюратора реализовано через четыре шпильки впускного трубопровода.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и настройка карбюратора ВАЗ-2107, осуществляется на базе тарировочных параметров, в которых заложены все необходимые данные. Специалисты рекомендуют выполнять настройку 1 раз в 6 месяцев. Фактически эта процедура является плановым техническим обслуживанием этого устройства.

Настройка карбюратора 2107-1107010 включает следующие операции:

чистка и мойка изделия снаружи;
контроль состояния механизмов и отдельных элементов;
промывка (чистка) сетчатого фильтра;
промывка (чистка) поплавковой камеры;
промывка (чистка) топливных и воздушных жиклёров.

Подробно описывать все этапы настройки устройств серии 2107-1107010 нет смысла, так как чистка или мойка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому рассмотрим только наиболее важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Регулировка уровня топлива в карбюраторе

Чтобы проконтролировать, а при необходимости настроить заданный уровень бензина в ПК (поплавковой камере), предварительно следует подготовить специальный тарировочный шаблон размером 6,5 х 14,0 мм из картона.

Сначала аккуратно снимем крышку карбюратора и помещаем её вертикально таким образом, чтобы рычаг поплавка не давил, а только касался шарика подгруженного клапана. Под поплавок подкладываем шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно это расстояние измерить штангенциркулем или обычной линейкой. Величина зазора должна быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанной величине, следует откорректировать его путём осторожного подгибания держателя ИК (игольчатого клапана).

Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка. Для этого осторожно отодвигаем поплавок от корпуса крышки и измеряем расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

Если настройка карбюратора выполнена правильно, ход поплавка будет 8 ±0,25 мм.

Настройка ПУ

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Автор Говоров Сергей На чтение 6 мин Просмотров 3.6к. Обновлено 08.02.2022

Производительность двигателя зависит от качества и количества топливной–воздушной смеси, которая приготавливается специальным устройством — карбюратором. Карбюратор создает смесь и распределяет её равномерно цилиндрам. Смешивать смесь топлива с потоком воздуха можно разными способами. Например, бывают карбюраторы поплавковые и мембранно – игольчатые. Карбюраторы семейства ВАЗ, производства Димитровоградского завода (ДААЗ) относя к первому типу — поплавковые.

Правильная регулировка карбюратора ВАЗ 2107 – это прежде всего двигатель в рабочем состоянии и экономия топлива.

Содержание

Типы карбюратора
Регулировка уровня топлива в поплавковой камере

Регулировка пускового устройства
Немного теории о пусковом устройстве
Приступим к регулировке пускового устройства
Как выставить обороты холостого хода
Регулировка привода воздушной заслонки
Регулировка привода дроссельной заслонки
Настройка карбюратора Ваз 2107: видео

Типы карбюратора

Перед тем, как приступить к регулировке карбюратора, определите, какой его тип установлен на двигателе. Сделать это довольно просто:

Если на зажигании есть вакуум-корректор, то это означает, что у вас установлен последний тип двигателя 2106 или ВАЗ 2103, и карбюратор модификация 2107 – 1107010-20.

Если на вашем автомобиле ваз 2107 установлен движок от шестёрки, но не установлен вакуум-корректора, то данная модификация карбюратора 2107-1107010-10.

Узлы карбюратора, которые подлежат регулировке:

Перед регулировкой карбюратора, необходимо определиться с основными признаки его неисправности. Так как данный узел двигателя отвечает за разгонную динамику автомобиля и расход топлива, то к ним относятся следующие:

затруднение при запуске двигателя, долгие «выстрелы»;
вялый разгон автомобиля;
всевозможные «дёргания», «рывки», «провалы» при нажатии на педаль газа;
повышенный расход бензина.

Итак, если у вашей семерки появились соответствующие признаки, нужно приступать к его регулировке.

Внимание! Регулировку лучше производить на снятом карбюраторе. При регулировке карбюратора ВАЗ 2107 не используйте шерстяные и ворсистые ткани, а также не прочищайте жиклеры проволочкой, только продувайте.

В первую очередь регулируется поплавковая система, так удобнее.

Регулировка уровня топлива в поплавковой камере

Свободный ход поплавка должен быть с одной стороны 6,5 мм и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком положении поплавок маленько касается, но не давит на шарик клапана.

В том случае, если расстояние не соответствует положенному 6,5 мм, то надо слегка изогнуть язычок клапана (игольчатого), подогнав размер до необходимого, на рисунке указан стрелкой под буквой «А».

Следующим шагом регулируем степень открытия игольчатого клапана, через который бензин попадает в поплавковую камеру. При наполнение камеры поплавок поднимается и поступление топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки топливо уходит в цилиндры, поплавок опускается и бензин поступает в поплавковую камеру.

Далее регулируем отклонение поплавка в противоположную сторону. Для этого максимально отводим его от крышки и делаем замер шаблоном, толщина которого должна составлять 14 мм с определённым допуском (рис. выше, картинка справа).

Если расстояние больше или меньше, нужно подогнуть упор кронштейна крепления поплавка и выставить его не более 14 мм.

Теперь, после проделанных регулировок свободный ход поплавка должен быть в пределах 8 мм. В регулировку карбюратора ВАЗ 2107 также входит проверка топливных фильтров и входящих сеток для сохранения хорошего поступления топлива.

Регулировка пускового устройства

При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов из семейства 1107010 срабатывает при частоте 1500 оборотов двигателя.

Немного теории о пусковом устройстве

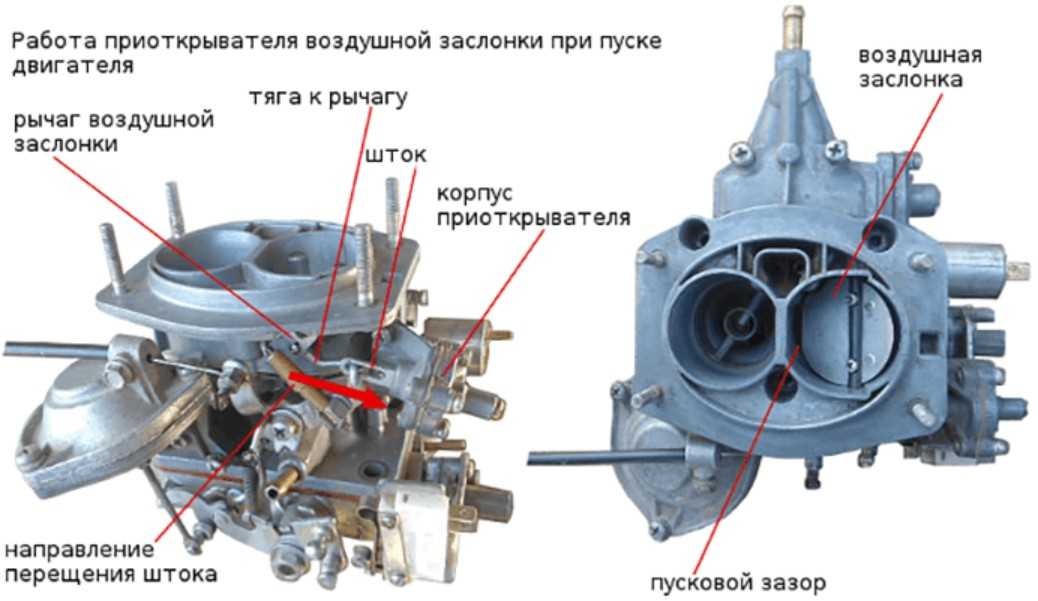

Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:

При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:

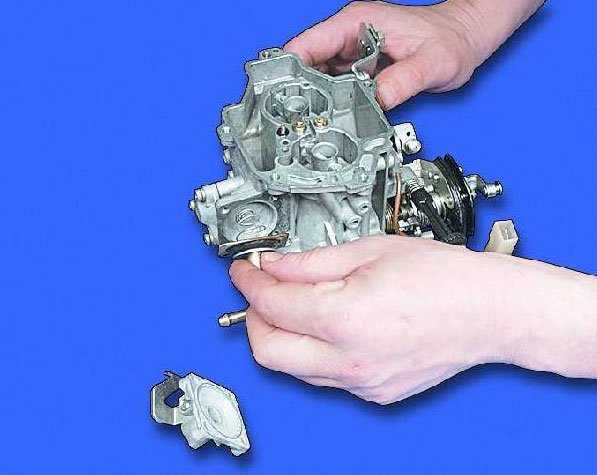

На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:

Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:

Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:

Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
Срабатывает телескопическая тяга;
Тяга поворачивает воздушную заслонку.
Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор

Приступим к регулировке пускового устройства

Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:

Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.

Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:

Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.

После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:

Рисунок 1

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.

Рисунок 2

Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:

Как выставить обороты холостого хода

Сначала убедитесь, что правильно настроена система зажигания, все провода в порядке и двигатель прогрет до рабочей температуры.

Для этого:

Поверните винт «качества смеси» (против часовой стрелки) до максимальных оборотов, при этом смесь обогатится топливом;

Поверните «количество» против часовой стрелки, при этом обороты еще должны повысится.

Выполните проверку «качеством», можно ли ещё прибавить обороты.

Смысл данной операции заключается в том, чтобы завернуть винт «качества» при отвернутом «количестве» до 850-900 оборотов в минуту.

Определить обороты можно по тахометру на приборной панели, а при навыке – на слух.

Регулировка привода воздушной заслонки

Если за приводом не следить, то машина может глохнуть. Для этого потребуется простая крестовая отвёртка, и ключ рожковый 7 мм.

Выше показаны положения заслонки при вытянутом и утопленном «подсосе».

Для регулировки привода делаем следующее:

утопите «подсос»;
Отверните отверткой винт фиксации тяги (пружина вытолкнет ее вертикально)
Затяните винт;
Проверьте ход заслонки.

Регулировка привода дроссельной заслонки

При неправильной настройке этого привода, у автомобиля падает приемистость двигателя и ухудшается динамика разгона. Настройка выполняется с помощником.

Понадобятся следующие инструменты: отвертка, рожковый ключ на 8, фонарик, линейка или штангенциркуль.

Утопите полностью «подсос» (привод воздушной заслонки).

Пусть ваш помощник полностью выжмет педаль «газа» до упора в пол. Дроссельная заслонка полностью откроется, как показано на рисунке ниже, можно посветить в первую камеру фонариком. При отпускании педали заслонка должна полностью перекрыть первую камеру без каких-либо зазоров. Если есть зазоры, то переходите к следующему пункту.

Далее измеряем штангенциркулем длину тяги, должно быть ровно 8 см. Чтобы подогнать длину тяги до необходимого размера, вращайте наконечники, отвернув контргайки.

После всех этих проделанных операций поставьте тягу на место и повторите проверку. В наше время тяги выполняются из некачественной пластмассы, которая со временем даёт усадку. Поэтому нужно через неделю-две проверить работу тяги.

Мы рассмотрели все способы как выполнить регулировку карбюратора своими руками. Надеемся вам помогла эта статья, если остались вопросы, задавайте их в комментарих и мы обязательно ответим.

Настройка карбюратора Ваз 2107: видео

Как отрегулировать карбюратор на ВАЗ 2107

Работа двигателя вашего автомобиля, прежде всего, зависит от того, чем питается этот самый двигатель. А если быть точнее, то от того, какой будет воздушно-топливная смесь. И тут очень важно, чтобы правильный объем воздуха смешивался с определенным количеством топлива. Ведь если пропорции соблюдены, то двигатель будет выдавать максимальную мощность при относительной экономичности. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь именно карбюратор отвечает за смешивание топлива с воздухом.

Есть несколько способов, как это сделать, в зависимости от используемой разновидности карбюратора. Они бывают мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к типу поплавковых.

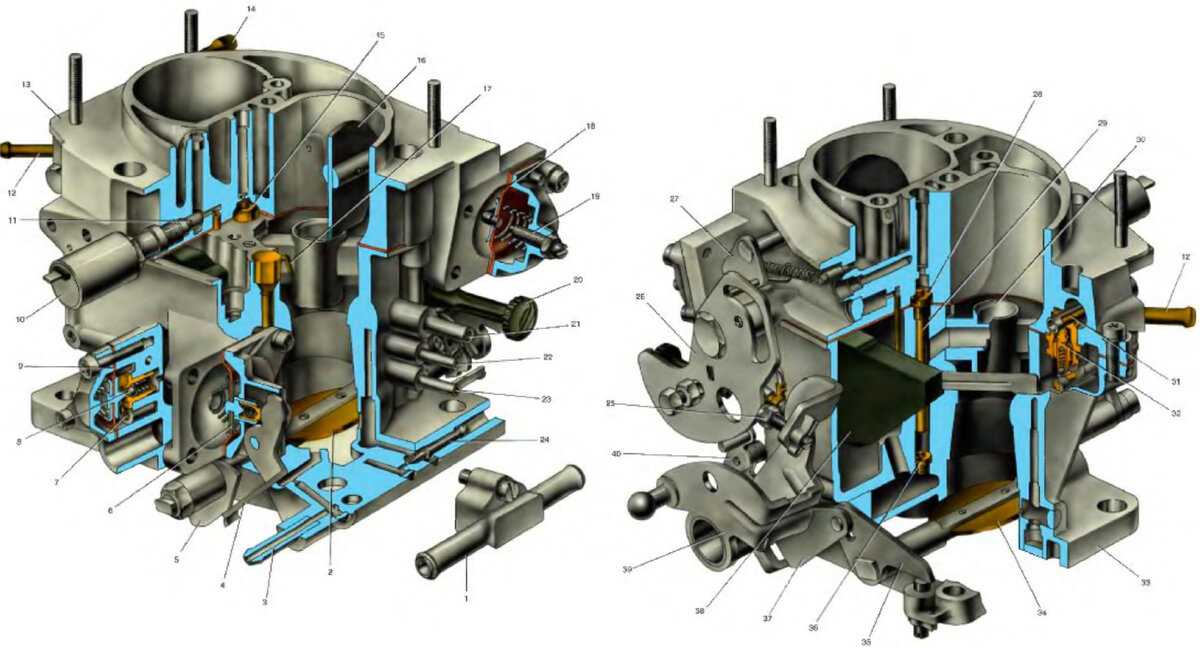

Схема карбюратора

Если вы желаете увеличить срок службы мотора, а также его КПД, то следует обратить должное внимание на состояние и регулировку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Карбюратор 2107-1107010-20

Первое, что вам придется сделать перед тем, как приступить к регулировке карбюратора на вашем авто – узнать, какая модель стоит на нем:

Наличие вакуум-корректора зажигания свидетельствует о том, что у вас двигатель ВАЗ 2103/2106 и карбюратор модификации 2107-1107010-20.
Если у вас движок от «шестерки», но корректора нет, то у вас карбюратор модификации 2107-1107010-10.

Карбюратор 2107-1107010-10

Симптомы неисправности

Чтобы решить проблему, необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

Тяжело заводится двигатель, продолжительное время может «чихать».
Во время нажатия на газ, могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
Тяжелый и долгий разгон, как бы вы на газ не давили.
Ненормальная «прожорливость» двигателя (большой расход).

Машина может плохо разгоняться

В случае если вы начали наблюдать один или более признаков из этого списка, то вам следовало бы заняться регулировкой карбюратора.

Лучшее качество регулировки вы получите, если снимите карбюратор с машины. Во время работы не следует использовать для чистки жиклеров шерстяную, ворсистую ткань и разного рода проволоки.

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Регулировка пускового устройства

Обязательным этапом в настройке карбюратора является регулировка пускового устройства, ведь с его помощью заводится холодный двигатель. При этом в воздушно-топливную смесь может подаваться в несколько раз больше бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 составляет 1500 об/мин, что соответствует работе двигателя в холостом режиме.

Ниже приведена схема пускового устройства:

Схема пускового устройства

Принцип работы пускового устройства таков, что когда вы тянете за подсос, вы активизируете его, в то же время:

трос тянет за трехплечий рычаг и, поворачивая против часовой стрелки, взводит его;
телескопическая тяга тоже двигается, вращая заслонку воздушного канала посредством рычага;
другое плечо трехплечего рычага воздействует на ось заслонки дросселя первой камеры;
воздушная заслонка оказывается в закрытом положении, а дроссельная – немного приоткрыта и имеет пусковой зазор.

Регулировка привода воздушной заслонки

Решившись отрегулировать пусковое устройство, в первую очередь снимите карбюратор, затем:

Поверните рычаг заслонки воздушного потока таким образом, чтобы она была полностью закрыта. В этом положении устройство взведено.

Переверните карбюратор. Замерьте зазор между канальной стенкой и краем дроссельной заслонки. В правильно отрегулированном карбюраторе, он в диапазоне 0,85–0,9 мм. Чтобы это проверить, можете использовать щуп.
Если зазор не соответствует норме, исправьте его, подогнув тягу рычага дроссельной заслонки.

Измерение зазора пусковой заслонки

После регулировки этого зазора, переходите к зазору «А». Это расстояние между воздушной заслонкой и стенкой:

Закройте заслонку, взведя пусковое устройство.
Для того чтобы создать условия разряженного воздуха, втопите шток.
Шток потянет за собой тягу прорези, вследствие чего появляется щель между стенкой и краем заслонки.
В правильно отрегулированном пусковом устройстве зазор «А» находится в диапазоне 5–5,4 мм.

В случае если он не входит в этот диапазон, его нужно отрегулировать. Для этого нужно крутануть регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как браться за регулировку холостого хода необходимо позаботиться, чтобы двигатель был разогрет до рабочей температуры, при этом зажигание должно быть исправно:

Поднимите обороты до максимальной частоты. Для этого следует открутить винт качества. Смесь становится «богатой».
Повысьте обороты еще больше, подкручивая против часовой стрелки винт количества смеси.
Проверьте, поднимаются ли обороты еще выше, крутя в разные стороны винт качества, не изменяя положение винта количества. Если обороты выросли, то повторите предыдущие два пункта еще раз;
Найдя необходимое положение винта количества, не трогая его, выставьте при помощи винта качества обороты в диапазоне 850–900 об/мин.

Регулировка холостого хода

Это очень простой, но удобный способ регулировки. Вы можете ориентироваться на показатели электронного тахометра, слуховые ощущения, а также на показания тахометра на приборной панели.

Далее необходимо заняться регулировкой привода воздушной заслонки. Если этого не сделать, то автомобиль будет глохнуть. Для этого вам понадобится простая отвертка и ключ на 7.

Чтобы отрегулировать:

До упора утопите подсос.
В этом случае воздушная заслонка во вторичной камере будет в вертикальном положении.
В случае когда заслонка не до конца открыта, ее необходимо отрегулировать.
Чтобы сделать это, ослабьте винт фиксации тяги привода заслонки, она встанет вертикально, после чего затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить данный привод, иначе автомобиль будет иметь худшую скоростную динамику. Для того чтобы его настроить, вам потребуется напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как правильно регулировать:

Первым делом утопите до упора «подсос».
Напарник должен выжать газ в пол. Дроссельная заслонка в этом случае при корректной настройке поднимется вертикально. Посветите фонариком, чтобы убедиться в этом.
Пусть напарник отпустит педаль газа, одновременно с этим заслонка без зазоров закроет первичную камеру.
Если заслонка не до конца открылась или закрылась, то необходимо будет отрегулировать длину тяги привода.
Снимите тягу, измерьте ее длину. Она должна быть ровно 80 мм. Если есть несоответствие, то подтяните контргайки так, чтобы установить нужную длину.

Схема привода дроссельных заслонок

Стоит отметить, что есть еще ряд операций с карбюратором, но проведя вышеописанные действия, вы избавитесь от большинства проблем с воздушно-топливной смесью. В случае если у вас более серьезные неполадки, лучше будет обратиться к специалисту по этому вопросу. Как правило, выполнения предложенных инструкций хватает для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Регулировка карбюратора ваз 2107 своими руками — Ремонт своими руками

Регулировка карбюратора ваз 2107 своими руками не займёт у вас много времени, так как ваз сконструирован так, что бы проще производить ремонтные работы своими руками.

На автомобили ваз устанавливались разные типы карбюраторов, но так как мы горим о 2107, то на них устанавливался агрегат ДААЗ 2107-1107010. Признаки неправильной работы этого карбюратора можно определить, нажав на педаль газа на заведенном авто. При нажатии педали автомобиль начнет глохнуть(при этом на холостом ходу он работает нормально).
Перед началом работ по регулировке карбюратора мы производим его очистку с помощью спец средства Abro, довольно таки хорошее и не дорогое по сравнению с другими схожими средствами. Затем приступаем к настройке карбюратора ДААЗ на ВАЗ-2107, ремонтируем не спеша, выполняя все требования по ремонту четко по инструкции. Не забывайте — от качества Вашей работы зависит ритмичность работы двигателя Вашего автомобиля. Мы также произведём настройку подсоса карбюратора — это в будущем сильно упростит запуск двигателя на морозе и прогрев двигателя. Не забываем про чистку фильтра карбюратора, так как у нас в стране бензин не особо хорошего качества, поэтому частенько фильтра быстро забиваются и автомобиль перестают работать как надо.
Разберем такой же нюанс как чистка карбюратора в дороге. Интересно будет почитать не только о регулировке карбюратора, но и Регулировка клапанов 2107 карбюратор .

Содержание:

Основные типы карбюраторов
Особенности конструкции
Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы
Как отрегулировать пусковую систему карбюратора
Настраиваем карбюратор ДААЗ на ВАЗ-2107
Карбюратор солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками
Настройка ПУ (пускового устройства)
Фильтр карбюратора, как почистить сетчатый фильтр
Как почистить карбюратор в дороге
Советы профессионалов
Работа двигателя до и после регулировки

Основным узлом в автомобиле является двигатель. На второе место по важности можно смело ставить карбюратор. Основная задача этой детали – обеспечение нормальной работы силового узла в самых различных режимах работы (в процессе разгона, на холостом ходу, во время пуска и торможения). Именно в карбюраторе происходит подготовка топливовоздушной смеси, которая в дальнейшем воспламеняется в камере сгорания.

Небольшое нарушение в регулировке устройства может привести к целому ряду негативных последствий – проблемам с запуском двигателя, увеличению расхода топлива, ухудшению динамики, снижению мощности и так далее. Чтобы не допустить подобных проблем, важно своевременно производить настройку и регулировку карбюратора.

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Особенности конструкции

К основным деталям карбюратора можно отнести запорный клапан ХХ, отсек отвода сгоревшей ТВС, переходную систему камер, заслонку дросселя, систему дозирования, эконостат, поплавочную камеру, а также автономную систему ХХ. Каждый из этих узлов выполняет свою функцию. Глубоко вникать в этот вопрос не будем – для настройки вам будет вполне достаточно уже полученных знаний.

Поплавковая камера.
Эконостат.
Автономная система холостого хода.

Зазорный клапан холостого хода.
Дроссельная заслонка.
Дозирующая система.
Переходная система двух камер.
Отдел отвода картерных газов.

Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы

При проведении наружной чистки карбюратора вам потребуется пол литра ацетона либо специальный баллончик с аэрозольной жидкостью для очистки карбюраторов, кисточка небольшого размера и не ворсистая тряпка. Для начала необходимо снять корпус воздушного фильтра, заткнуть сверху карбюратор тряпкой, что бы внутрь не попала грязь.

Затем наносим из баллончика аэрозоль (как альтернативный вариант — можно использовать ацетон, который необходимо наносить кисточкой) на наружные поверхности карбюратора. Теперь необходимо подождать несколько минут. Вооружаемся кисточкой и тщательно и осторожно убираем из плоских поверхностей и углублений растворившуюся грязь. Желательно дополнительно протереть внешние поверхности тряпкой, которая смочена в бензине или солярке. После чистки необходимо обдуть карбюратор сжатым воздухом из компрессора или насоса.

Как отрегулировать пусковую систему карбюратора

Регулировка пусковой системы происходит в таком порядке:

Для настройки пусковой системы карбюратора ВАЗ, необходимо демонтировать воздушный фильтр, запустить мотор и вытянуть подсос.
Открываем воздушную заслонку приблизительно на треть.
Затем добиваемся уровня оборотов около 3.2 — 3.6 тысяч оборотов в минуту.
Теперь опускаем воздушную заслонку и регулируем частоту вращения на триста меньше от исходной.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешеный, хотя во время прогрева такие большие обороты двигателю ненужны.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит обороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Настройка ПУ (пускового устройства)

Контроль открытия ДЗ

Настройка ХХ

Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

Настройка привода ВЗ

Советы профессионалов

Как вы сами видите, регулировка карбюратора ВАЗ 2107 довольно не сложная операция, которая поможет вам сэкономить свои средства и время. Больше интересной и полезной информации вы можете узнать из данного видео.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно

Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без посторонней помощи. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Источник
ru.megasos.com
prosedan.ru
vipwash.ru
mylada.net
make-1.ru

Карбюратор 2107, регулировка карбюратора 2107 своими руками.

Как отрегулировать карбюратор ВАЗ 2107. Самостоятельная регулировка карбюратора ВАЗ 2107

Как правило, в комплектацию старых моделей ВАЗ входили карбюраторы марок — Солекс, Озон или Вебер. При чем за многие годы эксплуатации их популярность не снизилась, а наоборот — увеличилась. Но под влиянием времени карбюраторы способны выходить из строя и требуют настройки, чистки, а также ремонта. Так как данные операции в специализированных мастерских стоят недешево, самостоятельный ремонт ВАЗовских карбюраторов стал одним из наиболее актуальных тем для обсуждения.

Содержание

Карбюратор, принцип работы, виды карбюраторов
Карбюратор ВАЗ 2107, основные узлы карбюратора 2107
Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы
Фильтр карбюратора, как почистить сетчатый фильтр
Карбюратор солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками
Как отрегулировать пусковую систему карбюратора
Регулировка холостого хода, пошаговая инструкция
Советы профессионалов

Карбюратор, принцип работы, виды карбюраторов

По сути, принцип работы карбюраторов разных производителей одинаковый.

Он предназначен для создания топливо-воздушной смеси, смешивая в нужных пропорциях воздух и топливо, после чего подает ее в камеру сгорания, где она воспламеняется.

Существует три вида карбюраторов — поплавковый (наиболее распространенный), барботажный (достаточно редкое явление) и игольчатый.

Карбюратор ВАЗ 2107, основные узлы карбюратора 2107

Поплавковая камера.
Эконостат.
Автономная система холостого хода.
Зазорный клапан холостого хода.
Дроссельная заслонка.
Дозирующая система.
Переходная система двух камер.
Отдел отвода картерных газов.

Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы

Фильтр карбюратора, как почистить сетчатый фильтр

Карбюратор солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Как отрегулировать пусковую систему карбюратора

Регулировка пусковой системы происходит в таком порядке:

Для настройки пусковой системы карбюратора ВАЗ, необходимо демонтировать воздушный фильтр, запустить мотор и вытянуть подсос.
Открываем воздушную заслонку приблизительно на треть.
Затем добиваемся уровня оборотов около 3.2 — 3.6 тысяч оборотов в минуту.
Теперь опускаем воздушную заслонку и регулируем частоту вращения на триста меньше от исходной.

Регулировка холостого хода, пошаговая инструкция

Настройку холостого хода необходимо производить после предварительного прогрева транспортного средства. При помощи винта качества следует отрегулировать максимальный показатель оборотов, при этом не нужно крутить винт количества.

Далее при помощи винта количества добиваемся установки уровня оборотов на сто в минуту больше необходимого. Теперь запускаем двигатель и регулируем обороты с применением винта качества до нужного значения.

Советы профессионалов

Регулировка карбюратора ВАЗ-2107 своими руками

Автомобильный карбюратор своей ажурной и с виду запутанной конструкцией вызывает некоторый трепет у владельцев машин. Регулировка карбюратора своими руками кажется недоступным шаманством. Действительно, последние модели этих приборов, даже на авто отечественного производства, в результате долгой эволюции достигли определённого совершенства, что стало причиной существенного усложнения. Достаточно взглянуть на изображения распылителей середины 20 века, особенно мотоциклетных, чтобы оценить произошедшие изменения. В основном это связано с требованиями экономичности и экологии, но велика роль и стремления к адекватным реакциям системы подготовки горючей смеси на команды водителя. Вопрос, как отрегулировать карбюратор, стал пугать ещё больше.

Тем не менее, принцип работы карбюратора не сильно поменялся. На самом деле это обычный пульверизатор, который призван подмешивать в проходящий поток воздуха некоторое количество топлива. Всё остальное работает исключительно на тонкое регулирование состава смеси в различных ездовых ситуациях. Поэтому работу карбюратора следует рассматривать именно не в целом, а раздельно по его автономным и пересекающимся системам, каждая из которых отвечает за свои режимы.

Содержание

Карбюраторы, применявшиеся на ВАЗ-2107, или те, применение которых возможно

Принципиально все эти приборы можно разделить только на две группы. Первые ведут свою историю от доработанного для первых вазовских машин карбюратора конструкции Weber. Это структурное подразделение итальянской компании Magneti Marelli, тесно сотрудничающей с концерном FIAT. А именно оттуда произошла вся классика ВАЗ. После существенной реконструкции семейство получило обобщающее наименование «Озон». Именно они ставились на ВАЗ-2107 на конвейере.

Второе направление составляют более совершенные, вместе с тем простые, французские приборы Solex, производимые в России теми же заводами для следующих поколений машин ВАЗ. Сказалась смена вектора развития, когда первые переднеприводные автомобили разрабатывались с участием немецких и французских компаний. Как более экономичные, эти карбюраторы были адаптированы и к семействам тольяттинских машин с продольным расположением двигателя. Для ВАЗ-2107 с моторами 1,5 и 1,6 л подойдёт модель 21053-1107010-20, машина станет более экономичной, хотя отдача двигателя в некоторых режимах уменьшится. Но это совершенно другой карбюратор, на серийных машинах он не применялся, а его регулировка полностью отличается.

2107-1107010 — карбюратор оснащён рядом деталей для работы с системой электронного принудительного холостого хода (ЭПХХ). Настроен под функционирование вакуумного регулятора опережения зажигания.
2107-1107010-10. Тот же прибор, но существенно проще, не имеет трубки подачи вакуума на регулятор и не снабжён клапаном и переключателем системы ЭПХХ.
2107-1107010-20. Наиболее распространённая модификация. Управляет вакуумным регулятором, не предназначен для работы с капризной ЭПХХ.

Все эти модели конструктивно очень схожи, но отличаются рядом тарировочных данных, соответственно разница в регулировках носит в основном численный характер.

Устройство карбюраторов Вебер-Озон

В отличие от многих систем приготовления смеси на иномарках, отечественные приборы обладают конструктивной простотой и хорошей ремонтопригодностью. В них нет сложных пневматических и электронных систем управления токсичностью, тем не менее, они неплохо справлялись со своими функциями, легко регулируясь как на принятые тогда нормы выхлопа, так и на мощностные режимы.

Проще всего разобраться в работе карбюратора разделив его функционально на девять основных систем. Они достаточно просты, иногда настолько, что понятие системы к ним вряд ли строго применимо. Однако каждая из них вносит в настройку карбюратора ВАЗ-2107 свои нюансы.

1. Поддержание уровня в поплавковой камере

Для точного дозирования состава смеси необходимо иметь более-менее стабильный уровень накопленного в питающей все системы камере бензина. Тогда и его давление на дне камеры будет постоянным, что важно для гравитационного давления топлива на входе в дозирующие жиклёры.

Реализовано это достаточно просто, в камеру помещён тонкостенный поплавок, который по мере поступления бензина всплывает и перекрывает игольчатый клапан на входе карбюратора. Давление бензонасоса ограничено, поэтому лишний бензин в камеру не попадёт. По мере расходования клапан снова открывается.

2. Главные дозирующие

Их две, поскольку карбюратор двухкамерный. Состоят из распылительных диффузоров, воздушных и топливных жиклёров, эмульсионных трубок в колодцах. Системы выполняют точное смешивание бензина с воздухом при постоянных потоках. Именно соотношение размеров жиклёров в основном и влияет на экономичность автомобиля при равномерном движении. Камеры включаются последовательно, то есть при малых нагрузках задействована только первая. Потом открывается дроссель второй, и карбюратор начинает выдавать в цилиндры максимум своей производительности.

3. Система холостого хода

У Озона снабжение топливом при закрытом дросселе организовано автономно. Бензин из распылителей главной дозирующей системы не поступает, а воздух идёт в обход заслонки через систему холостого хода, там же смешиваясь с топливом. Здесь же расположен регулировочный винт качества смеси холостого хода и упорный винт диафрагмы пневматического управления включением системы. Им задаётся количество воздуха, то есть обороты холостого хода.

4. Переходные системы обеих камер

Это небольшие отверстия в стенках корпуса рядом с заслонками, которые подают небольшое количество топливной эмульсии в начале открытия дросселей. Предназначены для более плавного перехода от холостого хода к срабатыванию главной дозирующей системы первой камеры и в самом начале открытия дросселя второй. Содержат свои топливные и воздушные жиклёры.

5. Экономайзер принудительного холостого хода

Выполняет две функции: отключает подачу топлива в режиме торможения двигателем и не позволяет возникать вспышкам в цилиндрах после выключения зажигания. Имеет пневматический привод, диафрагма которого блокирует диффузор системы холостого хода. Управляет экономайзером электронный блок через исполнительный вакуумный клапан.

6. Насос-ускоритель

При резком нажатии на педаль газа главные дозирующие системы не обеспечивают быстрое обогащение смеси с нужной скоростью. Поэтому в карбюраторе установлен небольшой насос диафрагменного типа с обратным шариковым клапаном, который при нажатии на педаль впрыскивает некоторое количество бензина через установленный сверху калиброванный распылитель в диффузор первой камеры.

7. Эконостат

Предназначен для мощностного обогащения смеси в максимальных режимах. Устроен в виде дополнительного топливного канала в малом диффузоре вторичной камеры. Когда воздушный поток здесь достаточно силён, возникающее разрежение начинает просто подсасывать дополнительный бензин из поплавковой камеры.

8. Управление пусковой воздушной заслонкой

Для запуска холодного двигателя необходима сильно обогащённая смесь, поскольку холодный бензин в холодном карбюраторе плохо распыляется и часть его просто сконденсируется на стенках. Задача решается достаточно просто, на входе воздушного потока установлена заслонка с ручным приводом. Водитель, вытягивая кнопку «подсоса» через тросовый привод закрывает заслонку, одновременно через отдельное плечо рычага привода слегка приоткрывается дроссель первичной камеры.

При первых вспышках в цилиндрах разрежение под дросселем увеличивается, и в дело включается пневмопривод воздушной заслонки, который обеспечивает некоторый зазор для поступления воздуха, определяемый регулировочным винтом диафрагмы пневмокамеры. Наличие подпружиненной телескопической тяги в приводе заслонки обеспечивает определённую свободу, за счёт чего и осуществляется приблизительное регулирование состава смеси при пуске. Водитель может грубо задавать степень перекрытия воздуха, утапливая кнопку, а пневмосистема следит, чтобы мотор не заглох из-за переобогащения смеси.

На некоторых карбюраторах устанавливалась автоматическая система управления воздушной заслонкой при пуске, но особой надёжностью она не отличалась, рукоятка подсоса преобладала на серийных машинах.

9. Привод дросселей

На машине применены две дроссельные заслонки, расположенные в нижней части карбюратора, по одной на каждую камеру, с полунезависимым последовательным управлением.

При небольших нагрузках или холостом ходе должна работать только первичная камера. Так обеспечивается нормальное смесеобразование, а значит и экономичность. Но в зоне больших расходов воздуха потребуется открыть заслонку и второй камеры. Для этого используется пневматическое управление. Пневмопривод отслеживает разрежение в зоне максимальной скорости воздушного потока, то есть фактически измеряет расход воздуха и по достижению определённого порога перестаёт блокировать открытие второго дросселя. Если при этом первый дроссель уже открыт на определённую величину, то есть водитель достаточно утопил педаль, то вторая заслонка начинает повиноваться его командам. Карбюратор обеспечивает максимальные потребности двигателя.

Читайте также: Как оживить аккумулятор автомобиля

По сути регулировок карбюратора

С завода все карбюраторы поставляются идеально отрегулированными на специальных стендах. Используется калибровочная жидкость, поэтому новый прибор в заводской упаковке не должен иметь запаха бензина или иных следов установки на штатное место. Необходимость индивидуальной настройки карбюратора возникает в процессе эксплуатации.

В профилактических целях, когда необходимо скомпенсировать естественный уход заводских калибровок.
После ремонта карбюратора, когда регулировки будут наверняка нарушены.
При возникновении необходимости тонкой настройки двигателя его пользователем для улучшения эксплуатационных характеристик автомобиля.
При тюнинге, когда важно улучшить определённые качества, часто сознательно в ущерб прочим.

Следует помнить, что нарушить исходные настройки легко, а вот восстановить их без соответствующего оборудования затруднительно. Регулировка карбюратора своими руками должна быть обратимым процессом.

Что изменяется при регулировках

Каждая система карбюратора отвечает за свой режим работы, поэтому изменяя её настройки можно, в принципе, не затрагивать все остальные. Существуют и исключения, поэтому приступая к работе, выясняя как отрегулировать карбюратор, надо изучить взаимное влияние систем, чётко понимая области их возможного пересечения. Например, многие системы используют базовую регулировку уровня топлива в поплавковой камере, поэтому невозможно таким образом повлиять на что-то одно.

Кроме этого, базовые настройки являются компромиссными. Так, обогащая смесь в каком-то режиме можно повысить динамические характеристики, но при этом неизбежно упадёт общая экономичность автомобиля. А превысив разумный предел, легко получить и обратный эффект, когда слишком богатая смесь уже будет сгорать настолько плохо, что и мощность понизится вместе с экономией. Об экологичности в подобных случаях и говорить не приходится.

Основные объекты и способы регулирования

Практически каждая из перечисленных выше систем допускает самостоятельную подстройку. Проводить работы можно комплексно, тогда желательно продумать порядок регулировки систем для исключения их взаимного влияния, или индивидуально.

Когда регулировки производятся на автомобиле, то перед их проведением надо убедиться в полной исправности всех систем и узлов двигателя, иначе скомпенсировав, например, неверный угол опережения зажигания винтами карбюратора можно получить ухудшение работы мотора, одновременно замаскировав очевидную неисправность. В остальном регулировка карбюратора ВАЗ-2107 своими руками никаких особенностей не имеет.

Холостой ход

Регулировка ХХ должна обеспечить устойчивую работу двигателя при отпущенной педали газа при минимально возможном уровне выброса окиси углерода с выхлопными газами. Небольшая дополнительная нагрузка на двигатель есть и в этом случае, поскольку в реальных условиях могут быть включены потребители электроэнергии. Поэтому лучше, если они будут нагружать генератор и в процессе настройки.

Выполнять работы с системой холостого хода приходится достаточно часто, поэтому многие считают, что ответ на вопрос, как настроить карбюратор на ВАЗ-2107, сводится именно к выставлению уровня окиси углерода на малых оборотах.

Холостой ход регулируется двумя винтами автономной системы, один из которых отвечает за состав смеси (винт качества), а второй — за количество поступающей смеси. При вращении каждого из них изменяется частота вращения коленвала и содержание СО в выхлопных газах. После заводской регулировки винты снабжаются пластиковыми ограничителями, допускающими лишь незначительный поворот. При настройке их, скорее всего, придётся удалить.

Качественную регулировку можно произвести, только имея в распоряжении анализатор выхлопных газов, но приемлемой точности удаётся достичь и настройкой по тахометру.

Для этого вначале винтом качества устанавливаются максимальные обороты, что даёт достаточное обогащение смеси. После чего винтом количества обороты уменьшаются до 1000 об/мин. Получается режим работы на обогащённой смеси с повышенными оборотами. После заворачивания винта качества обороты снижаются до 800–850, что обеспечит приемлемый уровень СО.

Для более тонкой настройки, например перед прохождением техосмотра, можно повторить процедуру, добавляя скорость вращения винтом количества, после чего снижая её винтом качества, пока двигатель не станет работать неустойчиво на оборотах порядка 850. Это граница обеднения смеси. Отвернув винт качества примерно на половину оборота, получаем устойчивую работу при минимальном выбросе вредных веществ. Винтом количества выставляются номинальные обороты 850, после чего регулировку можно считать законченной.

Уровень топлива

За положение уровня отвечает поплавковый механизм с игольчатым клапаном. Вполне достаточно отрегулировать момент начала закрытия клапана, чтобы в поплавковой камере находилось нужное количество бензина, от чего зависит нормальная работа многих систем карбюратора.

Для этого с карбюратора снимается верхняя крышка с поплавком и клапаном, при вертикальном положении плоскости фланца крышки поплавок подводится к ней до момента касания его язычком шарика на торце иглы клапана, после чего замеряется расстояние от поплавка до фланца крышки с расположенной на ней прокладкой. Оно должно составлять 6,5 мм с отклонением +/- 0,25 мм. Ход поплавка выставляется вторым упором и должен быть порядка 8 мм.

Отрегулировать с такой точностью механизм почти нереально, поэтому критерием нормы должен стать получившийся уровень. Для его проверки крышка наживляется на два болта, двигатель заводится и через минуту глушится. Быстро сняв крышку, можно увидеть верхний край границы бензина, который должен располагаться примерно посреди наклонной плоскости в нижней части камеры. Отклонения в 1–2 миллиметра существенно не влияют на результат.

Читайте также: Проваливается педаль тормоза, тормозная жидкость не уходит: причины

Привод основных дросселей

Механическая тяга первичной заслонки и пневмопривод вторичной, как правило, никаких регулировок в эксплуатации не требуют. Основной критерий нормальной работы по дросселю первичной камеры — полное закрытие при отпущенной педали и вертикальное положение заслонки при утопленной в пол педали. При необходимости это можно настроить, вращая пластмассовые наконечники тяги, предварительно ослабив контргайки.

После вмешательства в пневмопривод стоит проверить и подрегулировать положение штока его диафрагмы. Для этого шток снимается с наконечника рычага заслонки, и изменением его длины можно добиться совпадения осей проушины штока и наконечника рычага в нейтральном положении диафрагмы.

Регулировка пускового устройства

Режим работы карбюратора при пуске сильно зависит от соотношения величин приоткрытия дросселя первой камеры и зазора воздушной заслонки после срабатывания пневмокамеры. Первый из них выставляется на величину 0,9 мм подгибанием тяги, а второй — вращением упорного винта диафрагмы до получения расстояния от края заслонки до стенки диффузора 5,5 мм. Эти размеры также мало изменяются при эксплуатации. Обычно достаточно их проверки.

Главные дозирующие системы

Состав смеси в стационарных режимах определяется калиброванными на заводе отверстиями жиклёров обеих камер, а также в некоторых пределах уровнем топлива в поплавковой камере. Последний изменять нежелательно, а вот подбором жиклёров можно добиться желательной индивидуальной настройки двигателя под экономию или, наоборот, на достижение большей мощности и крутящего момента на разных оборотах и нагрузках. Работа эта достаточно кропотливая и точных рецептов тут не существует. Хотя в сети есть много советов с указаниями конкретных соотношений пропускной способности жиклёров.

Общий смысл регулировки сводится к обогащению или обеднению смеси. При настройке на экономию можно уменьшить сечение отверстия топливного жиклёра первой камеры. Лучше всего установить заводской жиклёр меньшего калибра от другой модели карбюратора. Но найти такой достаточно непросто. Как альтернативный вариант допускается лужение внутренних стенок отверстия с последующим разворачиванием его сверлом точно подобранного диаметра. Такие свёрла существуют. Способ безопасен, поскольку всегда можно вернуть начальную пропускную способность.

После каждого изменения жиклёра надо проводить дорожные испытания. Следует помнить, что грубые ошибки приведут к провалам и подёргиваниям автомобиля из-за пропусков зажигания. Бедная смесь очень плохо поджигается и быстро сгорает. В таких условиях двигатель будет греться, возможно появление детонации.

Мощностные регулировки заключаются в увеличении производительности обоих жиклёров, и воздушного, и топливного. Каждое сочетание их калибровок соответствует своим показателям тяги и экономичности. Поэтому в такой работе важно соблюдать определённую методику, иначе легко запутаться и потерять много времени. Но именно тут можно следовать советам опытных настройщиков, на обогащённой смеси все карбюраторы ведут себя более-менее одинаково.

Регулировка ускорительного насоса

Обычно некоторое увеличение производительности насоса благотворно сказывается на резвости автомобиля и не сильно влияет на общий расход. Достичь этого можно, подобрав распылитель насоса с большим сечением от другой модели карбюратора, или уменьшив сечение перепускного канала путём наплавки припоя на конус регулировочного винта. Главное тут не перестараться, поскольку чрезмерно богатая смесь даст обратный результат, что приведёт к провалам и потере динамики.

Перед тем, как приступать к самостоятельной регулировке карбюратора, есть смысл разобраться в теории работы бензинового двигателя внутреннего сгорания. Самое главное, что следует понять, это особенности горения смесей разного состава, от бедной до богатой, зависимость реакций двигателя на различные углы опережения зажигания от состава смеси, а также ознакомиться с практическим опытом доработок карбюраторов. И ещё уяснить, что сильно запущенный, изношенный и повреждённый коррозией прибор не то что настроить, даже отмыть полностью не получится. Чистка карбюратора превращается в сложную проблему из-за наличия в нём труднодоступных мест, где скапливаются окислы алюминия. Если от автомобиля требуется просто надёжная и стабильная работа, то поможет только установка нового заводского карбюратора.

Видео: Самостоятельная регулировка карбюратора

Вам также будет интересно почитать:

Цепь регулировки карбюратора ваз 2107

Цепь и ремень ГРМ — важные детали газораспределительного механизма. Со временем цепь растягивается и требует регулировки. В статье рассказывается о том, когда необходима натяжка, а также дается пошаговая инструкция, как натянуть цепь на ВАЗ 2107 своими руками.

Когда необходима растяжка?

Механизм газораспределения на ваз 2107 инжектор состоит из следующих элементов:

промежуточные шестерни и коленчатый вал;
распределительный вал и промежуточные валы;
коромысло;
соска;
впускной и выпускной клапан;
натяжитель;
башмак;
цепной привод ГРМ

На фото показаны детали ГРМ.

Детали газораспределительного механизма

Благодаря ремню ГРМ происходит подача топливно-воздушной смеси и отвод отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они передают крутящий момент от коленвала к распредвалу.

Валы должны находиться в определенном положении. Для этого на шкиве коленчатого вала и звездочке распределительного вала нанесены специальные метки, которые необходимо правильно выставить. Если метки не совпадают, серьезные проблемы с двигателем вплоть до капремонта мотора.

В процессе работы цепной привод и ремень находятся под постоянным напряжением, поэтому со временем цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает работать нестабильно на холостом ходу, начинают плавать обороты, двигатель может заглохнуть.

Если при увеличении или уменьшении скорости появились металлические звуки, это верный признак растянутой цепной передачи или износа демпфера. Для устранения этих звуков нужно подтянуть цепь или заменить демпфер. Цепной привод также следует натягивать после замены любых деталей ГРМ, включая демпфер и башмак.

Регулировка цепного привода на ваз 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидравлическим натяжителем. Чтобы установить гидронатяжитель на ВАЗ 2107, нужно переделать ГРМ. Вместо штатного часто устанавливают автоматический натяжитель, он надежнее.

Схема газораспределительного механизма

Пошаговая инструкция

Перед началом работ по натяжению цепи автомобиль необходимо установить в удобное положение. Поставьте ручку КПП в нейтральное положение, зафиксируйте колеса, чтобы автомобиль не катился во время процедуры.

Инструменты

Для проведения работ потребуются следующие инструменты:

набор торцевых ключей;
комплект головок;
;
молоток.

Перед началом работы необходимо провести визуальный осмотр цепного привода. При обнаружении механических повреждений натяжного ролика, колодки, демпфера, звездочки или цепи неисправные детали подлежат замене.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и в карбюраторе состоит из следующих этапов:

Иногда натяжение не может быть произведено, в связи с тем, что цепь со временем растягивается , а длина поршня уже недостаточна для регулировки. Если не планируете менять изделие, то можно нарастить шток натяжителя для временного загона, например, надев на конец штока втулку, с помощью которой крепится воздушный фильтр. продукт необходимо заменить как можно скорее.

Иногда владельцы вазовских «шестерок» могут слышать довольно неприятный стук, исходящий из-под клапанной крышки. Это сигнал о том, что натяжение цепи ГРМ ослабло. Раздражающий стук в водительскую идет именно там, где она натянута на звездочку распределительного вала. Это самый верный признак проблемы.

С необходимостью периодической регулировки цепи ГРМ сталкиваются не только владельцы «шестерок», но и всех моделей, относящихся к вазовской классике. На всех этих автомобилях цепь ГРМ является неотъемлемой частью конструкции. Нетрудно понять, что его нужно тянуть. Как было сказано выше, об этом явно будет сигнализировать неприятный стук из-под клапанной крышки, который будет слышен каждый раз при резком нажатии или отпускании педали акселератора.

Как самостоятельно натянуть цепь на ВАЗ-2106

Для начала разберемся, почему возникает необходимость проведения данной процедуры. В процессе эксплуатации автомобиля оси и ролики цепи постепенно изнашиваются, из-за чего она растягивается. Кроме того, зубьями на элементах шкива коленчатого вала являются звездочки вала привода вспомогательных агрегатов. В результате износ всех элементов, связанных с нормальным натяжением цепи, приводит к ее ослаблению. Это, в свою очередь, приводит к изменению фазы опережения зажигания. Его, конечно, можно отрегулировать, но работа двигателя все равно ухудшится.

Итак, возникла ситуация, когда на вашем автомобиле необходимо подтянуть цепь. Для устранения этой проблемы совсем не обязательно обращаться к мастерам на автосервисе.

Все можно сделать самому — ничего особо сложного тут нет.

Для натяжки цепи вам потребуется минимальный набор инструментов:

плоскогубцы;
ключ на 13;
;
.

Теперь можно приступать непосредственно к работе. Первое, что нужно сделать, это открыть капот, открутить гайки, удерживающие воздушный фильтр. Убираем эту деталь, и идем дальше. Также нам необходимо снять крышку головки блока цилиндров. Для этого от штуцера карбюратора отсоединяем шланг, с помощью которого вентилируется картер, и тягу управления воздушной заслонкой. Далее откручиваем 8 гаек, удерживающих крышку ГБЦ и снимаем ее.

Все, доступ к цепочке получен. Слегка надавите отверткой на его ведомую и ведущую части. Эти манипуляции позволяют увидеть движение башмака натяжителя. Лучше всего, конечно, сразу заменить на автоматический — если есть такая возможность с точки зрения финансов. Вообще особое внимание стоит уделить обуви. Дело в том, что результатом его повреждения может стать отлетевшая цепь.

Также проверьте демпфер. Если есть какие-либо проблемы здесь, лучше заменить его. Все дело в том, что выход из строя заслонки в момент движения автомобиля приводит к обрыву цепи. Поэтому, если у вас есть малейшие сомнения в его исправности, сразу меняйте эту деталь. Поверьте, сомнительная экономия здесь вполне может обернуться более серьезными финансовыми потерями.

Если здесь все в порядке, пора переходить к самому ответственному этапу нашей работы. Сначала следует плавно провернуть коленчатый вал на 1,5-2 оборота. Остановить его необходимо в тот момент, когда вы отчетливо почувствуете наибольшее сопротивление. При этом положение цепи должно совпадать с соответствующими метками. Это очень важный момент. Ведь если выставить цепь не по этим меткам, то в скором времени могут появиться новые проблемы в работе автомобиля. Коленчатый вал вращается либо с помощью стартера, поворачивая ключ в замке зажигания буквально на долю секунды, либо гаечным ключом. Второй вариант надежнее, так как риск негативных последствий здесь минимален.

Если все было сделано нормально, и после проворачивания коленвала цепь выровнялась по меткам, можно переустановить накидную гайку натяжителя и затянуть ее. Собственно, основная часть работы сделана. Теперь осталось только поставить все снятые ранее детали на место. Сборка здесь производится в обратном порядке. Не забудьте проверить, все ли сделано правильно. Для этого разгоните автомобиль, затем резко нажмите на педаль акселератора и резко отпустите. То есть используем один и тот же метод проверки. Если звук, который вас раньше раздражал, исчез, значит, все было сделано правильно. В противном случае вам придется делать всю работу заново.

На ВАЗ 2107 устанавливается верхнеклапанный газораспределительный механизм. Это означает, что распределительный вал расположен в верхней части двигателя, в головке блока цилиндров. Ремень ГРМ предназначен для регулировки подачи газотопливной смеси в цилиндры и организации отвода отработавших газов. Для работы ГРМ устроена звездочка, приводом в которой является инжекторный двигатель ВАЗ 2107 служит цепь со специальными приспособлениями.

Устройство привода ГРМ ВАЗ 2107

Ремень ГРМ на инжекторном двигателе состоит из:

впускного патрубка и выпускного коллектора, выполняющих функции подачи ГТС в цилиндры и отвода отработавших газов;
коленвал — необходимо привести в действие привод ГРМ;
распределительный вал – это основной элемент ГРМ, при вращении регулирующий срабатывание клапанов с определенными фазами;
клапаны, коромысла, тяги и толкатели – взаимодействуют с распределительным валом в определенном режиме, необходимом для оптимальной работы двигателя;
Цепной привод ГРМ — через цепь, натянутую на шестерни и звездочки коленчатого вала, вспомогательных агрегатов и распределительного вала, приводит в действие весь механизм ГРМ, а также масляный насос и датчик распределителя зажигания.

Привод ГРМ (он же привод распредвала) на ВАЗ 2107 конструктивно не очень сложен, но есть ряд нюансов, которые необходимо учитывать при замене или подтяжке цепи ВАЗ 2107. Этот элемент синхронизации двигателя включает в себя:

Звездочка коленвала, она же ведущая, вращается с удвоенной скоростью по отношению к звездочке распредвала, поэтому имеет меньший диаметр;
Звездочка привода насоса маслосистемы и датчика РЗ;
Звездочка распределительного вала;
Пустышка из пластика;
Гидравлический натяжитель, к которому в качестве рабочей жидкости подается моторное масло по специальной трубке через датчик масла;
Башмак натяжителя цепи;
Втулочно-роликовая цепь, для двигателей 2101-21011 — 114 звеньев, для — 2103-2106 — 116.

Определить количество звеньев в цепочке достаточно просто. Нужно растянуть цепь на всю длину и если звенья одинаковые на обоих концах, то их 116, если разные, то 114 звеньев.

На звездочке коленвала есть метка; при установке или регулировке цепи она должна «смотреть» на специальную метку в виде прилива на блоке цилиндров. Специальная метка на звездочке распределительного вала должна совпадать с меткой буртика на корпусе подшипника. В результате метки коленчатого и распределительного валов должны указывать друг на друга.

Порядок натяжения или замены цепи ГРМ

В процессе эксплуатации автомобиля цепь ГРМ, работающая под высокими напряжениями, постепенно растягивается. Из-за этого может измениться шаг цепи и двигатель начинает работать неустойчиво на холостом ходу. Появляются плавающие обороты. Можно даже перескочить цепь на несколько звеньев и тогда двигатель внутреннего сгорания начнет глохнуть. Чтобы этого не произошло, специалисты рекомендуют периодически регулировать натяжение цепи. Если водитель услышал, что гремит цепь ВАЗ 2107, это верный признак того, что натяжка цепи на ВАЗ 2107 просто необходима.

Прежде чем приступить к устранению неисправности, убедитесь, что цепь, звездочки и другие элементы привода не имеют механических повреждений и могут эксплуатироваться дальше. Для этого достаточно снять крышку привода и произвести визуальный осмотр деталей.

Как натянуть цепь на ВАЗ 2107 — это можно сделать несколькими способами. Водители выбирают любой из них, исходя из опыта и имеющегося времени для работы.

Для начала автомобиль необходимо поставить на ровной площадке и зафиксировать колеса блоками, чтобы он не двигался, а ручку КПП установить в «нейтральное» положение. Перед началом работы нужно подготовить инструмент – ключ на «13» и «36», головки на «8» и «10», пассатижи и отвертку. Чтобы обеспечить доступ к цепи, необходимо снять крышку привода, открутив удерживающие ее болты.

Натягиваем цепь ГРМ на ВАЗ 2107:

— слегка ослабить натяжитель цепи, расположенный рядом с насосом;

— специальным ключом или головкой «на 36» провернуть коленчатый вал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

Если проделанная работа не принесла результата и в районе привода слышны посторонние шумы, есть еще один способ, как натянуть цепь ГРМ:

— для этого необходимо, кроме крышки привода, снять клапанную крышку с головкой блока цилиндров, освободить звездочку распредвала и проверить натяжение цепи вручную

— слегка ослабить натяжитель

— провернуть коленвал на два оборота и полностью затянуть натяжитель

— проверить натяжение цепи от руки, нигде не должно быть провисаний, цепь должна быть эластичной

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи требуется терпение. Дело в том, что желаемого результата можно добиться не с первого раза, более того, эту процедуру можно проделать несколько раз, пока не исчезнет характерный звон в области ГРМ.

Кроме того, необходимо помнить, что подобные регулировки требуется производить после любых ремонтных работ, в ходе которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, владеющий ВАЗ 2107, должен хорошо знать, как натянуть цепь, так как профилактическая проверка ее состояния должна проводиться каждые 10 тысяч пробега:

— сначала нужно ослабить натяжение в натяжителе и открутить гайку;

— как только гайка будет ослаблена, башмак натяжителя должен отщелкнуться;

— если этого не произошло, то нужно постучать по натяжителю, в нем наверняка застрял плунжер, колодка должна отщелкнуться;

— с помощью ключа сделать два оборота коленчатого вала, он должен сам остановиться почувствовав наибольшее сопротивление;

— зафиксировав коленчатый вал в этом положении ключом, затяните накидную гайку;

— подключив натяжитель и проверив его фиксацию, установите крышку на место;

— наконец, запустить двигатель и проверить работоспособность привода.

Так как в штатной комплектации двигателя на автомобиле требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНК в том, что он не требует подвода маслопровода, упрощенная общая схема привода. Это устройство само следит за натяжением и по мере растяжения цепи регулирует усилия колодок.

Если при осмотре элементов привода обнаружены механические повреждения – сколы, потертости или трещины, то неисправную запчасть необходимо заменить в обязательном порядке. И, как следствие, снятие или полная замена цепи.

При снятии цепи необходимо помнить, что перед началом всех работ необходимо совместить звездочки распределительного и коленчатого валов с имеющимися метками на корпусе подшипника и блоке цилиндров. Если есть необходимость снять сами звездочки, то ни в коем случае нельзя проворачивать тяги валов; для этого на них необходимо заранее сделать разметку.

Цепной привод ГРМ на автомобилях ВАЗ 2107 достаточно надежен и натяжение цепи не нужно так часто регулировать. Но если при работающем двигателе явно посторонний стук из-под клапанной крышки спереди, то скорее всего цепь ослабла и ее нужно подтянуть.

Данная процедура выполняется очень просто на всех автомобилях семейства «классика» и ВАЗ 2107 не исключение. Для проведения этой процедуры вам понадобится только ключ на 13.

Первым делом нужно слегка ослабить натяжитель цепи, расположенный спереди с правой стороны двигателя. Он примерно находится возле водяного насоса (помпы) и очень хорошо виден на фото ниже:

После того, как он будет отпущен, вы можете начать растягиваться. Для этого нужно провернуть коленвал автомобиля примерно на 2 оборота, после чего цепь должна автоматически натянуться.

Затем закручиваем до упора ослабший болт, и запускаем двигатель, чтобы убедиться, что регулировка прошла успешно.

Если по какой-то причине не получилось натянуть цепь таким образом, то все можно сделать точно. Для этого вам нужно будет открутить и снять клапанную крышку, но здесь вам потребуются дополнительные инструменты:

Трещотка с ключом
Головка на 8 и 10
Клещи

При снятом клапане очень хорошо видна звездочка распредвала, соответственно натяжение цепи можно проверить руками.

Также проворачиваем коленвал ВАЗ 2107 примерно на пару оборотов. Лично я сделал это, включив стартер на долю секунды, а можно и ключом, накинув его на храповик.

Затем проверяем натяжение рукой, нажимая на боковую ветвь цепи. Он должен быть эластичным и не допускается провисание:

Если регулировка не сработала с первого раза, вы можете повторять эту процедуру до тех пор, пока не будет достигнут желаемый результат. Затем необходимо до упора затянуть болт натяжителя.

В процессе эксплуатации автомобиля каждый силовой агрегат подвергается достаточно большой нагрузке. В результате происходит деформация, трение, а возможно и поломка той или иной детали. Наступает момент, когда замена становится необходимой. Привод ГРМ в автомобиле ВАЗ-2107 осуществляется с помощью металлической цепи, проходящей через две специальные звездочки, а также за счет демпфера и натяжителя. Иногда возникает необходимость отрегулировать газораспределительный механизм. Это необходимо, когда при резком наборе оборотов в двигателе появляются сторонние звуки.

При этом смещается время открытия и закрытия клапанов, что очень негативно сказывается на работе самого двигателя. При появлении этих признаков неисправности следует провести исследование привода ГРМ, а также, возможно, его регулировку. Также может оказаться, что нужно заменить цепь ГРМ, так как не получается ее достаточно натянуть.

Подготовка двигателя

Перед заменой цепи автомобиль необходимо поставить на ровную поверхность и поставить на ручной тормоз… Далее порядок подготовки двигателя к замеру цепи следующий:

рычаг, отвечающий за переключение передач, установлен в нейтральное положение;
снята крышка головки двигателя. Это можно сделать, подобрав ключ и головку на 10;
замена старой прокладки на крышке головки двигателя на новую.

Благодаря таким, довольно простым действиям, перед глазами человека предстанут все детали ГРМ, в том числе и цепь.

Помните, что вам не придется тратить много времени на настройку этого диска. Тем не менее, следует быть предельно осторожным и осторожным. Для регулировки вам понадобится рожковый ключ на 38 и головка на 13.

Самонатяжитель цепи ГРМ на ВАЗ-2107

Натяжитель в моторе этого автомобиля представляет собой цанговое устройство с башмаком и несколько подпружиненным стержнем. Регулировать его можно по такой схеме:

С помощью торцевого ключа открутить накидную гайку, фиксирующую механизм своим наличием. За счет этого под действием пружины колодка начнет двигаться, тем самым натягивая цепь.
Если шток заедает, его необходимо освободить. Для этого следует сделать несколько легких ударов молотком по гайке, а через медную выколотку.
Рожковым ключом провернуть коленчатый вал максимум на два оборота, при этом только в направлении вращения самого двигателя. Прекратите поворачивать ключ в тот момент, когда почувствуете наибольшее напряжение в руках. Именно в этом положении следует зафиксировать рожковый ключ.
После затяжки гайки натяжителя процесс регулировки завершен.
Устанавливаем крышку ГБЦ вместе с новой прокладкой.

Как отрегулировать карбюратор ВАЗ 2107?

Совсем недавно на отечественные автомобили устанавливались штатные карбюраторы (Вебер, Солекс, Озон), которые до сих пор пользуются большой популярностью у автомобилистов.

Основные принципы работы карбюратора, по сути, схожи вне зависимости от его производства, подробнее в моей статье — . А его работа заключается в создании горючей смеси путем смешивания воздуха с топливом и дальнейшего равномерного распределения полученной консистенции по цилиндрам двигателя. Карбюратор бывает следующих типов:

поплавковый — этот тип самый распространенный;
барботажная и игольчатая — в настоящее время эти два вида практически никем не используются и встречаются достаточно редко, поэтому их рассматривать не будем.

Перед тем, как приступить к регулировке карбюратора ВАЗ 2107 , необходимо помнить основное правило автомастера, которое гласит, что нельзя трогать то, что не ломается, или, другими словами, не пытаться разобрать детали, которые обычно не перестают удовлетворять ваше любопытство (одно из этих деталей, кстати, и состоит дозирующая система).

Теперь о самой настройке. Выполняется в следующем порядке:

наружная мойка и чистка деталей карбюратора;
осмотр элементов агрегата на наличие возможных повреждений;
очистка сетчатого фильтра;
промывка поплавковой камеры;
очистка воздушных форсунок;
последний этап — регулировка холостого хода, спускового механизма, поплавковой системы.

Стоит обратить внимание на то, что:

карбюратор при выполнении вышеперечисленных работ разбирать не нужно: при постоянном использовании абсолютно все детали очищаются самостоятельно, и пыль и грязь внутрь не попадают:
после каждых 60 тыс. пробега сетчатый фильтр, который расположенный возле входа в поплавковую камеру, необходимо проверить.

Проверка работоспособности сетчатого фильтра.

Проверка производится путем заполнения поплавковой камеры за счет подкачки топлива. Когда эта камера заполняется, запорный клапан закрывается, после чего крышка фильтра, расположенная в верхней части карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (высушить) сжатым воздухом.

В тех случаях, когда при большой нагрузке наблюдаются разного рода нарушения в работе двигателя, это свидетельствует о нарушении подачи смеси в топливную систему, ну или, как вариант, о неисправности сетчатого фильтра.

Кстати, дно в поплавковой камере категорически не рекомендуется протирать обычной тряпкой, т. к. после очистки таким способом на дне камеры останутся волокна, которые впоследствии быстро забьют жиклеры. Поэтому очистку следует производить с помощью резиновой груши.

Груша также проверяет герметичность запорной иглы, поскольку давление, создаваемое при сжатии ее руками, равно давлению, создаваемому топливным насосом.

Закончив проверку, не спешите устанавливать на место крышку карбюратора — убедитесь, что поплавки расположены вверх. Если все в порядке, верните крышку на место, при этом должно ощущаться сильное давление. Именно в это время нужно прислушаться к карбюратору на предмет возможных подсосов воздуха. В случае обнаружения утечки корпус клапана и игла подлежат немедленной замене.

Как отрегулировать поплавковую систему?

Регулировка данной системы может производиться как непосредственно на двигателе (без снятия карбюратора), так и вне его (с разобранным карбюратором). Осуществляется следующим образом. Сначала проверяется положение поплавка: если скоба, которая его держит, деформирована, ее необходимо выровнять. Это необходимо для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно внести коррективы.

Если игольчатый клапан оказался закрытым, сначала откройте крышку камеры, затем отодвиньте поплавок в сторону и, осторожно потянув за язычок скобы, старайтесь, чтобы расстояние между прокладкой крышки и поплавком было не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние следует уменьшить до 1-2 миллиметров.

Если игольчатый клапан был открыт, то расстояние между иглой и поплавком должно быть 15 миллиметров.

Если измеренное Вами расстояние оказалось больше указанных выше норм, игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как отрегулировать пусковую систему?

Для регулировки пусковой системы карбюратора ВАЗ 2107 снимите воздушный фильтр с двигателя, запустите его, затем потяните воздушную заслонку на себя. Далее принудительно откройте 1/3 воздушную заслонку и установите скорость 3300-3600 в минуту. Теперь опустите воздушную заслонку, установив скорость на 400 меньше начальной.

Как отрегулировать холостые обороты карбюратора ваз 2107.

Для того, чтобы отрегулировать холостой ход автомобиля, необходимо прогреть его до рабочей температуры и винтом качества установить максимальное значение оборотов (сам винт качества не трогать!).

Далее также устанавливают значение на 100 об/мин больше, чем обычно. Ну и на последнем этапе заводим двигатель и опять же винтом качества доводим обороты до нужного значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Тюнинг классика (ВАЗ 2101-2107 купить на WMCentre.net за 1

цена:

1,00 $

Купить В Корзину

с « Правила покупки товара » прочитать и согласиться

заработать на этом товаре

Продавец

Задать вопрос

Сообщить о нарушении

Диск «Классика тюнинга (ВАЗ 2101-2107)» содержит статьи по доработке автомобилей семейства ВАЗ 2101-2107, подробные мануалы, все подробно описано, также есть фотографии, облегчающие понимание материала.

Содержимое диска:
Акустическая настройка.
Акустические подиумы. Изготовление акустических подиумов своими руками в передние двери.
ВАЗ 2101..2106
Акустические подиумы. Изготовление и установка подиумов в передние двери (мидбас 6″).
ВАЗ 2101
Задняя акустика и акустическая полка. Установка задней акустики и акустической полки.
ВАЗ 2105, 2107
Фронтальная акустика. Установка передней акустики.
ВАЗ 2101 ..2107
Сабвуфер.Изготовление сабвуфера своими руками.
ВАЗ 2101..2107
Сабвуфер. Сабвуфер к классике. Часть 1.
ВАЗ 2101..2107
Сабвуфер. Сабвуфер к классике. Часть 2.
ВАЗ 2101..2107
Фронтальная акустика. Установка передней акустики. Изготовление подиумов.
ВАЗ 2101..2107
Сабвуфер. Делаем сабвуфер классикой.
ВАЗ 2101..2107
Перегородка. Перегородка между багажником и салоном.
ВАЗ 2101..2107
Подиумы. Изготовление подиумов в передних дверях.
ВАЗ 2101..2107

Тюнинг электрооборудования.
Электропривод открытия багажника. Установка электропривода открывания багажника
ВАЗ 2101..2107
Тахометр ВАЗ 2106. Установка тахометра от ВАЗ 2106.
ВАЗ 2105
Генератор. Установка генератора от Нивы
ВАЗ 2101..2107
Замена электропроводки. Замена электропроводки от ВАЗ 2109.
ВАЗ 2101
Электропроводка. Объединение жгута проводов ваз 2109 с моторчиком стеклоочистителя.
ВАЗ 2101..2107
Внутреннее освещение. Установка плафона внутреннего освещения.
ВАЗ 2101..2107
Подрулевые переключатели. Установка подрулевых переключателей из Самары.
ВАЗ 2101..2107
Обогрев заднего стекла. Подключение обогрева заднего стекла.
ВАЗ 2101..2107

Тюнинг кузова.
Замена стекла на классике. Меняем стекла 2106/01/02/03 на цельные от 07.05.
Оконные форточки. Как избавиться от окна на ваз 2101/2106.

Тюнинг двигателя и карбюратора.
ВАЗ 21053
Бесконтактная система зажигания. Установка бесконтактной системы зажигания.
ВАЗ 2101..2107
Бесконтактное электронное зажигание. Установка бесконтактного электронного зажигания.
ВАЗ 2101..2107
Карбюратор. Доработка и регулировка карбюраторов Озон, Солекс, К151С.
ВАЗ 2101..2107
Два карбюратора на классику. Установка двух карбюраторов на классический двигатель.
ВАЗ 2101..2107
Бесконтактное электронное зажигание. Устанавливаем бесконтактное электронное зажигание.
ВАЗ 2101

Тюнинг подвески.
Двойной передний стабилизатор поперечной устойчивости. Двойной передний стабилизатор поперечной устойчивости для классики.
Двойной стабилизатор. Изготовление и установка двойного стабилизатора на классику.
Передние тормоза от ВАЗ 2112. Установка передних тормозов от ВАЗ 2112

Тюнинг салона.
Обивка дверей. Обшивка двери и крепление болтами.
ВАЗ 2101..07
Электростеклоподъемники. Электростеклоподъемники в передних дверях.
ВАЗ 2105, 2107
Подсветка кнопок. Кнопки с подсветкой.
ВАЗ 2105, 2107
Освещение салона. Делаем внутреннее освещение.
ВАЗ 2105
Приборы ВАЗ 2106. Установка приборов ВАЗ 2106.
ВАЗ 2105
Панель приборов ВАЗ 2101. Замена панели приборов ВАЗ 2101 на ВАЗ 2105.
ВАЗ 2101
Отопитель. Модернизация отопителя.
ВАЗ 2107
Звукоизоляция дверей. Делаем шумоизоляцию дверей.
ВАЗ 2101..2107
Шумоизоляция капота и багажника. Делаем шумоизоляцию капота и багажника.
ВАЗ 2101..2107
Краник отопителя. Кран отопителя – оригинальные решения.
ВАЗ 2101..2107

Тюнинг трансмиссии.
Трансмиссия Преобразование 4-ступенчатой коробки передач в 5-ступенчатую.
ВАЗ 2101..2107
Регулируемая (разрезная) тяга Панара Изготовление и установка регулируемой (разрезной) тяги Панара.
ВАЗ 2101..2107

Дорогие друзья, так как книга занимает большой объем, я не могу разместить ее на торговой площадке, при покупке вам будет дана ссылка где можно скачать книгу
Информация о книге:
Название: Тюнинг классика
Жанр: Авто
Автор: н/д
Качество: обычное
Русский язык
Размер файла: 119. 47 Mb

Информация по установке и загрузке:
Платформа: Windows 95/98/98SE/ME/2000/XP, браузер
Формат: образ диска (после эмуляции щелкните правой кнопкой мыши и откройте)
Совместимость с Vista: полная

Системные требования:
Процессор: Pentium 166
ОЗУ: 64 МБ

ЛИЦЕНЗИОННЫЙ КЛЮЧ Microsoft Office 2021 — ОПЛАТА КАРТОЙ

цена:

1,41 $

Windows 10/11 Pro Онлайн активация 30% кэшбэк

цена:

1,50 $

Microsoft Office 2021 Pro Plus бессрочная лицензия

цена:

1,71 $

Windows 10 и 11 Pro Retail 100% оригинал

цена:

0,84 $

Surfshark Premium VPN 2022 — 2026СКИДКА ГАРАНТИЯ

цена:

2,52 $

Как настроить двухкамерный карбюратор

| Практическое руководство — Двигатель и трансмиссия

Специалист по настройке карбюратора Шон Мерфи из Sean Murphy Induction делится своими секретами создания и настройки победившего в гонках двухкамерного карбюратора

Фото предоставлено SMI , как-то забавно, что автогонки — это одно из последних мест, где вы найдете двухкамерный карбюратор. Между тем, вам придется довольно долго и упорно искать гонщика, который действительно любит гонки на двухствольном автомобиле.

Честно говоря, единственная причина, по которой вы найдете двухцилиндровый карбюратор на гоночной машине, заключается в том, что это требуется сводом правил. Карбюратор с четырьмя цилиндрами почти всегда лучше обеспечивает правильную комбинацию хорошей реакции дроссельной заслонки на трассе, а также обеспечивает подачу большого количества воздуха в двигатель для увеличения мощности. Двухцилиндровые карбюраторы все еще используются в гонках, в основном потому, что санкционирующие органы продолжают использовать их в качестве своего рода ограничительной пластины. Требуя наличия двухцилиндрового двигателя на V-8 поздней модели или аналогичного класса, карбюратор ограничивает количество воздуха, которое может проглотить двигатель, что, в свою очередь, ограничивает мощность, которую он может производить.

Таким образом, очевидно, что любые легальные усовершенствования, которые вы можете внести в карбюратор, приведут к значительному увеличению мощности. То же самое касается правильной настройки вашего двухствольного оружия. И есть многое, что можно сделать, чтобы сделать двухствольный револьвер Холли более эффективным, чем он когда-либо мог в стандартной форме. Между прочим, хотя двухцилиндровый двигатель объемом 500 куб. может справиться, выигрышная производительность также зависит от правильной настройки карбюратора.

Целая индустрия возникла вокруг создания и настройки двухцилиндровых карбюраторов для гонок, и хотя многие из этих специалистов по карбюраторам могут творить чудеса с двухкамерными карбюраторами, это не значит, что вы должны во всем полагаться на них. На самом деле вы можете многое сделать сами, чтобы улучшить двухствольный карбюратор. И если вы пытаетесь участвовать в гонках с ограниченным бюджетом или строите Mini Stock в качестве первой гоночной машины для вашего сына или дочери, вам может не понадобиться высококачественный, профессионально собранный карбюратор. Вместо этого, проведя небольшую настройку самостоятельно, вы можете значительно улучшить производительность по сравнению со штатной без каких-либо затрат.

Имея это в виду, мы обратились к Шону Мерфи из Sean Murphy Induction, одной из самых успешных мастерских по сборке и настройке карбюраторов в стране. Мы работали с Шоном и SMI в предыдущих выпусках Circle Track, посвященных гонкам на карбюраторах Rochester/Quadrajet, и были очень впечатлены как глубиной знаний Шона, так и его готовностью поделиться ими. (Если вы хотите увидеть эти две предыдущие статьи, просто зайдите на www.circletrack.com и введите «Рочестер» или «Шон Мерфи» в поле поиска. Вы будете рады, что сделали это.) Очевидно, что когда мы хотели узнать больше о сборке и настройке почтенного двухствольного оружия Холли, мы вернулись к Мерфи, и он практически похоронил нас под лавиной отличной информации.

Ниже приводится лишь часть того, во что ввязывается SMI, когда готовит двухкамерный карбюратор Holley. Это определенно не все, что они делают, но этого должно быть достаточно для любого, чтобы улучшить свою собственную гоночную программу, убедившись, что их двухкамерный карбюратор должным образом подготовлен для выполнения поставленной задачи.

Мы вернулись к Мерфи, и он практически похоронил нас под лавиной полезной информации

[1] В отличие от многих специалистов по карбюраторам, которые редко выходят за пределы лабораторного стенда, SMI проводит масштабные испытания своих карбюраторов в реальных условиях. ситуации. Шон Мерфи из SMI говорит, что Holley 4412 изначально был разработан для биг-блоков Ford FE, обычно устанавливаемых на 3/4 и однотонные грузовики. Таким образом, вы можете понять, почему он совершенно не в своей тарелке на высокооборотном гоночном автомобиле. Тем не менее, SMI смогла развить мощность более 530 л.с. с этими карбюраторами.

[2] Одним из ключей к правильной настройке любого карбюратора является правильная настройка дозирующего блока. Не все блоки учета будут работать в любой ситуации. В качестве примера СМИ предоставило это фото трех разных блоков учета. Верхний блок представляет собой цельный алюминиевый блок, предназначенный для использования в гоночных автомобилях, сжигающих спирт. Средний блок — стандартный блок, а нижний — улучшенный измерительный блок от карбюратора HP.

[3] Карбюратор для кольцевых гонок должен хорошо работать на холостом ходу, при полностью открытой дроссельной заслонке и во всех промежуточных режимах. Неважно, какую пиковую мощность выдает карбюратор, если он заставляет двигатель глохнуть каждый раз, когда водитель нажимает на педаль газа при выходе из поворота. На этом фото показаны бабочки со стандартным отверстием в левой пластине и большим отверстием, просверленным SMI в правой пластине. Отверстие большего размера позволяет пропускать больше воздуха на холостом ходу, что необходимо для гоночного кулачка большего размера, чем стандартный. Это удерживает дроссельную заслонку под правильным углом (закрывает), в то же время обеспечивая достаточный поток воздуха через отверстие, чтобы двигатель работал на холостом ходу с правильными оборотами.

[4] Вверху стандартный ускорительный насос объемом 50 куб. Ниже находится насос на 30 куб. Насос большего размера на 50 куб. см нежелателен во всех случаях, за исключением спиртовых карбюраторов и некоторых четырехцилиндровых двигателей с низкими оборотами. На гоночном двигателе V-8 ускорительный насос объемом 50 куб. Это приведет к тому, что автомобиль будет чувствовать себя ленивым. Причина в том, что скорость полета слишком высока из-за того, что размер карбюратора слишком мал для данного применения (возвращаясь ко всей этой ограничительной пластине). Поэтому основной топливный контур, или бустер, почти всегда активен и подает топливо. Таким образом, ускорительному насосу нет необходимости подавать такое же количество дополнительного топлива, которое потребовалось бы для карбюратора подходящего размера.

[5] Это стандартный поплавок слева и конический поплавок справа. Когда автомобиль входит в поворот, перегрузки выталкивают топливо из поплавковой камеры вправо, которое подхватывает этот поплавок. Когда поплавок движется вверх, он закрывает иглу и седло, перекрывая подачу топлива, пока машина находится в повороте. Когда перегрузки сохраняются, как в длинном повороте, это может создать ситуацию, когда уровень топлива в баке слишком низкий, когда автомобиль выходит из поворота, и водитель открывает дроссельную заслонку. Когда топливная система пытается «наверстать упущенное» и снова заполнить чашу, может произойти спотыкание на обедненной смеси. Конический поплавок может помочь предотвратить это, не позволяя выплескиванию топлива попасть под него и толкнуть его вверх, если топливный бак на самом деле не заполнен.

[6] Карбюратор может работать отлично, но если из-за него вас вышвырнут в технический сарай, это не очень хорошо для вас. Из-за этого, по словам Мерфи, SMI делает все возможное, чтобы убедиться, что ее углеводы максимально расширяют границы возможного, не переходя черту в сторону ужасного «незаконного». Это ступенчатый манометр, который они создали, чтобы убедиться, что трубка Вентури карбюратора как можно больше, но при этом не противоречит манометрам, используемым вашим дружелюбным соседским техническим специалистом. Этот гребень совсем небольшой.

[7] Здесь вы можете увидеть датчик карбюратора SMI. Трубка Вентури была открыта достаточно, чтобы пропустить меньшую часть манометра, но пары дополнительных тысячных дюйма толщины было достаточно, чтобы не дать шатуну пройти.

[8] Это холостые (слева, обратите внимание на больший диаметр) и высокоскоростные (справа) выпуски воздуха. Это важные инструменты для настройки топливной кривой для различных применений. Высокая скорость очень сильно влияет на кривую в верхней части диапазона от трети до четверти оборотов. Изменение диаметра стравливаемого отверстия на несколько тысячных дюйма может привести к очень большому изменению соотношения воздух/топливо.

[9] Это снимок комплекта SMI (система защиты от пробуксовки). В специальном комплекте обычный утяжеленный штифт и винт нагнетательного патрубка ускорительного насоса заменены на подпружиненный стопорный шарик. Идея состоит в том, что контрольный шар помогает поддерживать положительное давление, чтобы остановить нежелательный выброс топлива из форсунки на высоких оборотах. Это происходит со многими приложениями V-8 и почти всегда с четырехцилиндровыми гоночными двигателями. Причина этой нежелательной ситуации, возникающей на двигателях V-8, заключается в том, что чрезвычайно высокая скорость воздуха, намного превышающая ту, для которой когда-либо был разработан карбюратор, буквально превращает нагнетательное сопло в «ускоритель». Падение давления, действующее на него, достаточно велико, чтобы поднять заводской утяжеленный штифт со своего места и прокачать топливо через контур насоса. В четырехцилиндровых двигателях гармоники (вибрации) двигателя «выбивают» штифт из седла, а топливо прямо из форсунки — даже на холостом ходу. Как ни странно, Мерфи говорит, что в некоторых случаях состояние успокаивается при более высоких оборотах, потому что время между импульсами зажигания сокращается, и двигатель становится более «сбалансированным».

[10] Это три типа выпускных патрубков ускорительного насоса. Начиная слева, это выпускное сопло с защитой от переворачивания, стандартное и трубчатое. Никогда не используйте трубы трубчатого типа, так как они увеличивают вероятность срыва. Это происходит потому, что трубки расположены дальше от воздушного потока. Выпускное сопло с защитой от переворачивания редко бывает эффективным и в любом случае применимо только к экстремальным ситуациям с воздушным потоком, создаваемым двигателем V-8.

[11] На этой фотографии показаны два ограничителя канала силового клапана (PVCR), которые представляют собой два маленьких отверстия по обе стороны от большого отверстия в центре для силового клапана. Они работают вместе с главными форсунками, обеспечивая подачу топлива в главный контур. Силовой клапан представляет собой нормально открытый клапан, который управляется давлением в коллекторе (вакуумом). На холостом ходу и легком дросселе — например, когда вы осторожно бегаете — он остается закрытым, потому что дроссель частично закрыт, создавая вакуум в камере впускного коллектора. При полном дросселе клапан открывается под давлением пружины, поскольку полностью открытый дроссель устраняет ограничение потока воздуха, что избавляет от вакуума на впуске. За исключением приложений V-8 с двухцилиндровым двигателем, карбюратор имеет меньшие размеры и действует как ограничитель потока воздуха во впускном тракте. Следовательно, на высоких оборотах создается положительное давление в коллекторе (вакуум), потому что цилиндры втягивают больше воздуха, чем может обеспечить карбюратор, даже при полностью открытой дроссельной заслонке. Думайте об этом, как о попытке выпить молочный коктейль через соломинку для коктейля. Ваш рот — это коллектор, а соломинка — это карбюратор. Во многих случаях создаваемый вакуум будет достаточно сильным, чтобы преодолеть пружину силового клапана, и клапан закроется. Хороший тюнер использует это в своих интересах. При высоких оборотах перепад давления (или сигнал) на усилителе намного превышает все, на что карбюратор был рассчитан, благодаря экстремальному объему и скорости воздуха, проходящего через трубку Вентури. Результатом является чрезмерная подача топлива от бустера. Чтобы помочь контролировать эту ситуацию, тюнер будет использовать давление пружины силового клапана, чтобы определить «время», когда клапан закрывается на высоких оборотах, чтобы управлять топливной кривой, чтобы карбюратор не богател на высоких уровнях оборотов. Чтобы сделать это правильно, необходимо также учитывать размер PCVR, но по двум причинам: сколько топлива он обеспечивает, когда открывается на низких оборотах, и сколько топлива он забирает, когда закрывается на высоких оборотах.

[12] Это отверстия для эмульсии. Думайте о них как об отверстиях в садовом шланге, а главная цепь — это сам садовый шланг. Эмульсионная система работает в сочетании с высокоскоростным выпуском воздуха, помогая смешивать кислород и эмульгировать топливо перед его выпуском из карбюратора. Эмульсионные отверстия также влияют на то, когда активируется основной контур, и на то, как падение давления в усилителе приводит к подаче топлива. Как упоминалось ранее, отверстия для эмульсии оказывают такое же влияние на карбюратор, как если бы вы пытались налить такую воду через шланг, в котором есть отверстия. Чем больше диаметр отверстий и чем их больше, тем труднее всасывать воду через шланг. Это может быть полезно при настройке карбюратора меньшего размера, из-за которого наблюдается очень высокий перепад давления на усилителе Вентури.

[13] Несмотря на то, что Holley 4412 указан как карбюратор на 500 куб. Двойной насос». Это связано с тем, что двух- и четырехцилиндровые карбюраторы испытываются по-разному.

Страницы трендов

Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — лучшие модели гибридных автомобилей
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы, которые вы можете купить
7
4 Эти внедорожники Предлагаем Лучший Пробег Бензина

Как отрегулировать карбюратор всех моделей ВАЗ.

Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ваз
Регулировка карбюратора ваз 2107, как и всех других подобных моделей, одна из актуальных тем не только в интернете, но и в обычной жизни.

В свое время было выпущено очень много автомобилей этой марки, и не зря их в народе называли «советскими мерседесами» за их надежность и дизайн. Из-за их столь внушительного количества автомобили с системами впрыска топлива до сих пор не могут вытеснить их с нашего пути. Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций еще долгое время будет для некоторых водителей актуальной проблемой.
Общие правила
Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность при работе двигателя, его приемистость. От него напрямую зависит преждевременный износ тех или иных деталей. Проверяет и при необходимости регулирует холостой ход карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровку форсунок или их пропускную способность, а также состояние и работу некоторых основных механизмов. Кроме того, в некоторых случаях в карбюраторах устанавливается дополнительное положение для регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 следует проводить не реже одного раза в год. Желательно, чтобы эту работу делал специалист в мастерской. Это потому, что регулировка карбюратора ВАЗ 2107 или других моделей этого автопроизводителя аналогична настройке рояля на хороший звук. В то же время, если этот музыкальный «нежный» инструмент будет плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля плохо работает, это приведет к большому расходу топлива, а значит, к дополнительным расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого за счет смешения топлива и воздуха образуется смесь, начинает плохо функционировать в результате засорения его калиброванных отверстий и других компонентов. Именно поэтому требуется постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выхода с конвейера оснащается этим точным и сложным прибором марки Weber, выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и зачем он нужен
Эти узлы автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате получается топливно-воздушная смесь в определенных пропорциях. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. д. проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав специалисты называют стехиометрическим. В нашей стране наиболее популярны карбюраторы серий Озон, Солекс или ДААЗ. Они используются на отечественных «семерках» и «восьмерках». Благодаря столь широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно ремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители самостоятельно осуществляют не только регулировку карбюратора ВАЗ 21083, но и его ремонт. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также благодаря достаточно простой конструкции устройства.
Работа карбюратора

Включает точное дозирование топлива и воздуха. А это значит, что нужно регулировать карбюратор. ВАЗ 2105 и более поздние модели контролируют этот процесс с помощью специальных пробок – «жиклеров». Их «производительность», как известно, определяется как длиной, так и диаметром в проходном отверстии, а также разницей входного и выходного давления. Существует нелинейная зависимость между площадью поперечного сечения и пропускной способностью форсунок. Именно она является основой при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что увеличив сечение, скажем, на десять процентов, можно получить увеличение пропускной способности на двадцать пять процентов. Зная эту маленькую хитрость, многие автолюбители стараются увеличить мощность, а заодно и снизить расход топлива в автомобиле.

С чего начать
Регулировка карбюратора ВАЗ 2103 и новее начинается с процедур, включенных в перечень его обслуживания. Во-первых, это мойка или очистка, что является обязательным условием по той простой причине, что с чистым устройством работать гораздо приятнее. Кроме того, очистка элементов карбюратора весьма положительно сказывается на его работоспособности. При этом промывается сетчатый фильтр с поплавковой камерой и форсунки, как воздушная, так и топливная.
Поплавковая камера и уровень топлива в ней
Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере. Для этого готовится специальный картонный шаблон размером шесть с половиной на четырнадцать миллиметров.

Затем, открутив крышку карбюратора, определяют наивысший уровень, медленно закрывая игольчатым клапаном отверстие подачи топлива. Затем снятый колпачок ставится вертикально, так чтобы держатель поплавка имел возможность касаться шарика от подпружиненного клапана, а только приближался и ни в коем случае не нажимался. Затем его отводят в обратную сторону и заменяют шаблон. При этом расстояние, соответствующее нормативному, должно быть точно равно четырнадцати миллиметрам с очень незначительной погрешностью. В противном случае, подгибая специальный упор, расположенный на кронштейне поплавка, устанавливают необходимое расстояние.
Проверка пускового устройства
Регулировка карбюратора ВАЗ 21099 на данном этапе заключается в быстрой и качественной настройке работы механизма пускового узла. Для начала опытные автолюбители подготавливают короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала, шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этого автомобиля, а затем полностью очищается карбюратор, для чего полностью перекрывается его заслонка. При этом хвостик штока, соединяющий шток на стартере с рычагом на воздушной заслонке, должен находиться в таком положении, чтобы, ничего не сдвигая, можно было занять положение в самом конце паза. Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытия дроссельной заслонки. Для этого устройство снимается с машины. Затем на карбюраторе, уже расположенном вне автомобиля, трехрычажный рычаг поворачивают полностью против часовой стрелки. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть стержень или переставить его кончик в другое отверстие.
Регулировка холостого хода

Правильнее доверить эту процедуру специалисту. Но если автовладелец уверен в своих возможностях и хочет сделать это самостоятельно, то газоанализатор с мультиметром ему обязательно понадобится. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется на двигателе в прогретом состоянии. В этом режиме мотор должен быть в диапазоне от восьмисот двадцати до девятисот оборотов в минуту. При этом обязательно предварительно отрегулировать угол опережения зажигания. Во-первых, устройства подключены. При этом мультиметр подключается к режиму демонстрации частоты при работающем двигателе. Одним щупом он соединяется с массой, а другим с первичной обмоткой на катушке зажигания. Затем включается газоанализатор, его датчик предварительно вставляется в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта количества смеси достигается нужная скорость: установленные пределы от восьмисот двадцати до девятисот оборотов в минуту. А при вращении винта качества смесеобразования происходит регулировка карбюратора ВАЗ 2106, точнее, регулировка количества СО в выхлопных газах, в процессе чего также меняются обороты двигателя. Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора Озон, например, ВАЗ 2107, создается ситуация, когда даже после нескольких заходов результат все равно не соответствует желаемому. При этом необходимо обратить внимание на пластиковые специальные втулки, напрессованные на регулировочные винты. Это относится только к новым карбюраторам. Например, винт регулировки качества топливной смеси производителем ограничен по вращению максимум до пятидесяти градусов, а по количеству до девяноста. Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока автомобиля заводские регулировки случайно не сбились. Нужно снять эти две втулки и начать регулировку заново. И если все сделать правильно, то после резкого нажатия на педаль газа, а затем резкого ее отпускания, двигатель очень четко начинает набирать обороты. И после их сокращения не заглохнет.
Калибровка жиклера
Пропускная способность этих частей ходовой части автомобиля напрямую влияет на состав горючей смеси. При этом отклонение от установленного производителем значения или параметров, калибров, диаметров для жиклеров в большую или меньшую сторону не только делает работу двигателя автомобиля менее качественной, но и приводит к увеличению расхода топлива. При уменьшении проходного сечения форсунки или обеднении смеси это может быть чревато резким ухудшением ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них за одну минуту при температуре двадцать градусов и под метровым напором водяного столба. Он меняется со временем. Немного увеличено сечение форсунки, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим пропуском газов через поршневые кольца этот параметр несколько снижается из-за образования смолистого налета в калиброванных отверстиях.

Привод воздушной заслонки
Регулировка карбюратора включает в себя несколько регулировок. В частности, это относится и к работе привода воздушной заслонки. Порядок работ следующий: сначала нужно снять воздушный фильтр автомобиля. Затем, взявшись за ручку того же затвора, начните осторожно двигать его в противоположную от вас сторону. Делать это нужно до тех пор, пока он не примет вертикальное положение. Сама воздушная заслонка также должна находиться в таком же положении. Если это не удается, то необходимо внести корректировку.
Удерживая втулку от проворачивания, а для этого нужно иметь под рукой семимиллиметровый ключ, ослабляется винт, с помощью которого фиксировалась тяга у воздушной заслонки. После открученную часть необходимо затянуть в обратном направлении. В полностью убранном положении рукоятки вход на горловине должен быть закрыт воздушной заслонкой. Это все. А затем в обратном порядке заменяется и снятый воздушный фильтр.
Типы карбюраторов
Опытные автомобилисты, которые годами ездят на Жигулях, знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ. Лучше всего для ВАЗов этой модели подходят устройства из серии «Солекс». Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, необходимые их параметры для приготовления топливно-воздушной смеси достигаются применением специальных комплектов форсунок и диффузоров определенных размеров, подбираемых в зависимости от объема бензиновых двигателей автомобиля. В отличие от карбюраторов Озон в Солексе связь между дроссельными заслонками в его первых двух камерах механическая, а не газодинамическая. Еще одной особенностью последних является то, что они имеют нормальную систему на холостом ходу. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

В заключение
В процессе эксплуатации карбюратор не нуждается в регулярной внешней промывке. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, вследствие чего нарушается подвижность деталей. Кроме того, «купание» необходимо перед регулировкой. Безусловно, есть периодичность проведения профилактических работ на автомобиле. И если, например, на «Жигулях» седьмой модели карбюратор можно отремонтировать только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо отрегулировать клапана. ВАЗ 2107, карбюратор которого необходимо проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может попасть посреди дороги, и тогда даже без помощи «железного коня» эвакуатора не проехать дом. Именно поэтому гораздо проще будет потратить несколько часов на то, чтобы самостоятельно проверить его или отвезти машину в сервисный пункт.
Нюансы
Для внутренней чистки карбюратора при его регулировке не рекомендуется использование щеток и ветоши, так как в жиклеры могут случайно попасть волокна или щетина. Для ухода за этим компонентом ходовой части автомобиля производители выпускают специальные препараты. Некоторые опытные водители для этой цели используют бензин или керосин, а также растворитель, иногда сжатый воздух. Только после очистки карбюратора можно приступать к его регулировке. Прежде чем предпринимать столь серьезное вмешательство в ход его эксплуатации, необходимо предварительно убедиться, что все неисправности связаны именно с этим узлом, а не, например, с системой зажигания или подачи топлива, в которой фильтр тонкой очистки может засориться насос и т.д. И самое главное: несмотря на экспансивно-напористый захват автомобильного рынка инжекторными двигателями, разбирающиеся в автомобилях и большой стаж, водители все же предпочитают иметь на борту своего «железного» друга карбюратор.
