Замена помпы на ВАЗ 2109

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

Ключи рожковые и накидные на «10» и «17»;
Головки с воротками тех же размеров;
Мощная плоская отвертка;
Нож;
Емкость для слива рабочей жидкости;
Ветоши;
Герметик;
Домкрат;
Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Как выбрать электропомпу

С тем, что нам дает дополнительная помпа, кажется, разобрались. Теперь узнаем, как ее выбирать:

Электропомпа от «Газели», как правило, является самым популярным вариантом. Она подойдет идеально. Представляет собой данный элемент обычный центробежный насос. Минусом данной помпы является то, что перекачивать воздух она не может, ввиду больших зазоров между крыльчаткой и корпусом.

Ваз 2109 электропомпа от Газели старого образца

Примечание. Газелевские насосы тоже бывают разные. Известны помпы старого и нового образца. Как правило, новые электропомпы меньше вибрируют и их использование наиболее рационально.

«Продвинутые», если можно так выразиться, автомобилисты, советуют устанавливать, как более лучший вариант, электропомпу от Bosh.
Сойдет и такой вариант, как насос от «Элара». Производитель в последнее время значительно усовершенствовал элемент, поставив новое уплотнение, которое не имеет течей. Кроме того, было увеличено сечение штуцеров, а это дало двойное увеличение производительности.
Помпа от «Адверс» тоже сойдет.

Процесс замены

Последовательность процесса такова:

ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

Снятие защитной крышки Совмещение меток на распредвале

Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

Болты крепления помпы тоже выкручиваются. Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.
Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее. Извлечение помпы
Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.
Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Замена

Перед тем, как снять деталь с машины, нужно произвести некоторые приготовления. В первую очередь, снимают аккумулятор. В процессе работы он будет мешать. Также сливают охлаждающую жидкость. Если вы планируете ее использовать в дальнейшем, то нужно взять чистую тару. Перед началом работы поставьте машину на ручник, и включите 3 или 4 передачу.

Производится работа в следующем порядке:

Для начала нужно выставить первый цилиндр в положение верхней мертвой точки такта сжатия;
Откручиваем и извлекаем переднюю крышку ГРМ;
Снимается ремень привода генератора;
Откручивают натягивающий ролик;
Снимают ремень ГРМ и шкив распредвала;
Задняя крышка крепится с помощью гайки и 4 винтов. Их откручивают, и снимают крышку;
Насос поддевают шлицевой отверткой, и вытаскивают с посадочного места;
С насоса снимается прокладка. Рекомендуется ее заменять вне зависимости от состояния.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб . Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:

service-193 › Блог › Почти ретро. Замена помпы на ВАЗ-2109

Иногда к нам в руки попадают автомобили довольно архаичной конструкции. В этот раз таким автомобилем оказался ВАЗ-2109 с карбюраторным двигателем и жалобой на подтекающий антифриз. Осмотр показал, что водяной насос (ака помпа) люфтит и течет, а значит подлежит замене. Хотя в интернете полно мануалов на эту тему, мой, очевидно, будет самым лучшим

Помпа ваз 21099 карбюратор — Авто Брянск

Содержание

1 Где находится помпа ВАЗ 2109
2 Признаки того, что водяной насос надо поменять
3 Самостоятельная диагностика
4 Поэтапная инструкция по замене
5 Как заменить самостоятельно (инструкция на видео)
6 Как заменить водяной насос на ВАЗ 2108-ВАЗ 21099?

Замену насоса охлаждающей жидкости (помпы) системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций проводим при появлении течи охлаждающей жидкости, постороннего шума при работе или большом пробеге (более 100. 000 км).

— Г-образный ключ или высокая головка на «10»

— Новая помпа с прокладкой

Подготовительные работы

— Сливаем охлаждающую жидкость из системы охлаждения

— Снимаем ремень привода ГРМ

Ремень можно снять только со шкива распредвала, натяжного ролика и шкива помпы. Со шкива коленчатого вала снимать не обязательно.

— Снимаем шкив распределительного вала

— Снимаем натяжной ролик ремня ГРМ

— Отворачиваем гайку и болт крепления задней крышки ремня ГРМ

Используем накидной ключ или головку на «10».

Порядок замены помпы на ВАЗ 2108, 2109, 21099

— Отворачиваем три болта крепления водяного насоса

Используем высокую головку или г-образный ключ на «10».

— Снимаем заднюю крышку ремня ГРМ

— Снимаем водяной насос (помпу)

Отделяем корпус насоса от блока цилиндров рукой или поддев шлицевой отверткой. Между корпусом насоса и блоком установлена прокладка, снимаем и ее.

— Зачищаем привалочную поверхность насоса на блоке от остатков старой прокладки

— Устанавливаем новую прокладку

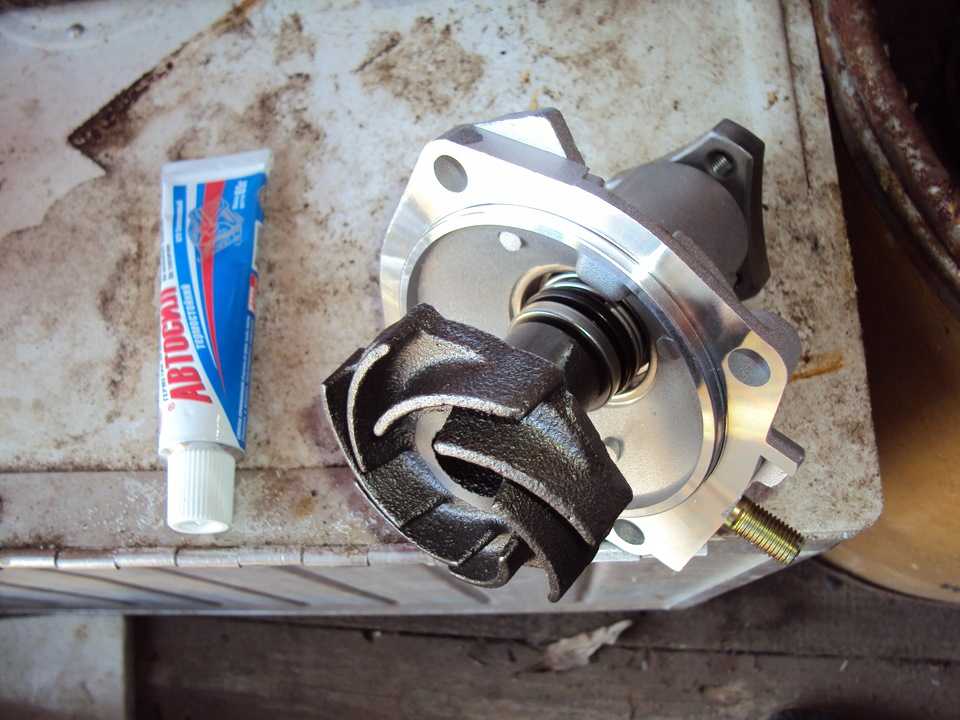

— Устанавливаем новый насос системы охлаждения на двигатель

Водяной насос устанавливается только в одном положении.

— Устанавливаем заднюю крышку ремня ГРМ

Закрепляем ее болтом и гайкой.

— Закрепляем помпу тремя болтами

— Устанавливаем остальные детали привода ГРМ в порядке обратном снятию

Примечания и дополнения

— Водяной насос (помпу) автомобилей ВАЗ 2108, 2109, 21099 можно отремонтировать. Разобрать и заменить сальник и подшипник. Но проще всего (менее трудоемко и затратно) заменить ее целиком.

— На автомобилях ВАЗ 2108, 2109, 21099 ранних годов выпуска передний лонжерон кузова имеет выпуклость в районе крепления помпы. Поэтому придется поддомкрачивать двигатель, поднимая его вверх на 5-7 см. При этом необходимо отсоединить переднюю опору двигателя.

Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

Поскольку двигатель ВАЗ-2109 имеет жидкостное охлаждение, необходим насос, который заставит охлаждающую жидкость двигаться по специальным патрубкам и отводить избыток тепла от мотора. И такой насос там есть. Центробежная помпа ВАЗ-2109 — это главный агрегат системы охлаждения, поддерживающий бесперебойное движение антифриза по охлаждающей системе.

Где находится помпа ВАЗ 2109

Автомобильная помпа состоит из металлического литого корпуса, который выполняется из алюминия или чугуна, подвижного вала, подшипников и крыльчатки. Герметичность агрегата обеспечивается за счёт специального уплотнителя. Под действием вращения крыльчатки в механизме создаётся давление, выталкивающее антифриз, который совершает свою полезную работу, нагреваясь в каналах охладительной системы и остывая в радиаторе, чтобы снова попасть в рубашку охлаждения двигателя. Этот процесс регулируются специальным прибором – термостатом.

Располагается насос под кожухом газораспределительного механизма, немного ниже шестерни распределительного вала.

Признаки того, что водяной насос надо поменять

Наиболее уязвимым местом центробежного насоса является сальник — та самая деталь уплотнения, не дающая протекать антифризу. Со временем сальник изнашивается, и протечка становится неизбежной. Причин для износа сальника достаточно: это и бешеные температурные скачки, и попадание загрязнений извне под капот машины, плюс антифриз всегда принимает в себя часть продуктов горения топлива и моторного масла. Настолько агрессивная среда не может не влиять на герметичность помпы ВАЗ-2109.

Нередко приходят в негодность и подшипники водяного насоса. В такие моменты появляется характерный стук под капотом машины. Если не прибегнуть к «хирургическому» вмешательству в подкапотное пространство, недалеко до заклинивания или перекоса вала насоса.

Коротко можно перечислить следующие признаки неисправности центробежной помпы:

Утечка охлаждающей жидкости.

Воющие звуки, которые появляются при работе двигателя.
В критических ситуациях, если проблема осталась незамеченной после первых двух признаков, возможен перегрев мотора, особенно когда повреждён ротор помпы.

Самостоятельная диагностика

По косвенным признакам можно предположить, нуждается ли помпа в замене, но точнее разобраться в этом вопросе можно только сняв и осмотрев этот агрегат со всех сторон. Предварительно можно судить о состоянии помпы только по некоторым косвенным признакам. Например, при работе мотора в нормальном режиме на неисправность помпы может указывать температура верхнего шланга радиатора и наличие в нём жидкости. Шланг должен быть тёплым. Это определяется на ощупь.

При внешнем осмотре можно легко определить состояние сальника. Для этого достаточно снять крышку ГРМ и осмотреть отверстие сальника. Если были протечки, отложения характерного цвета подскажут вам об этом.

Поэтапная инструкция по замене

Рано или поздно придётся лезть в автомобильное нутро и менять помпу. Для начала нужно обеспечить два обязательных условия: двигатель должен быть полностью остывшим, а охлаждающая жидкость слита из системы до последней капли. После этого подбираются необходимые инструменты:

Накидной ключ на 10 с удлинителем.
Рожковый ключ на 17.
Отвёртка с широким плоским лезвием.

Чтобы безопасно слить охлаждающую жидкость, понадобится специальная ёмкость. Можно использовать пятилитровую пластмассовую тару, в какой обычно продают воду в супермаркетах, предварительно срезав верхнюю часть с горловиной. Приготовьте гибкий шланг, надев его на нижний краник радиатора, и открутите пробку расширительного бачка.

Вот так сливается охлаждающая жидкость

Нужно снять внешнюю защиту ГРМ , чтобы добраться до помпы

Фиксируем шистерню и сворачиваем удерживающую её гайку

Придётся снять ещё один кожух, он закрывает насос

Центробежный насос извлечён

Как заменить самостоятельно (инструкция на видео)

В случае обнаружения неисправности помпы лучше всего не пытаться ремонтировать повреждённую деталь, а поменять агрегат на новый. Даже если какой-то ремонт будет возможен, неизвестно, сколько такой насос проработает до окончательного выхода из строя. Берегите себя и свою машину!

Добро пожаловать!
Помпа – назвали её в народе так, на самом деле это водяной насос благодаря которому охлаждающая жидкость (Будем кратко называть её ОЖ) бегает по системе охлаждения и охлаждает движок, при выходе помпы из строя жидкость циркулировать всё же не перестанет но появиться маленький нюанс, она будет звенеть и всё это происходить до тех пор будет, пока помпу Вы не смените на автомобиле, но если Вы проигнорируете этот звук и будете ездить с ним и дальше, то в скорем времени подшипник у помпы (Когда он изнашивается и появляется этот характерный звук) попросту заклинит и она резко встанет колом (При работе двигателя это конечно же произойдёт), а так как помпа связана механизмом ГРМ, то и ремень порвётся (Если на Вашем автомобиле загибает клапана, то готовьтесь к дорогостоящему ремонту).

Примечание!
Для замены водяного насоса, запаситесь заранее рядом инструментов, а именно: Ключами всевозможными, отвёртками, ну пустыми ёмкостями для сливания охлаждающей жидкости с двигателя автомобиля, по возможности новым хорошим натяжным роликом ещё запаситесь, потому что он всё равно сниматься будет и если он долго уже у Вас не менялся и под заедать начал, то поставите вместо него новый, рабочий ролик!

Краткое содержание:

Где находится водяной насос?
Он скрыт под крышкой ГРМ (см. маленькое фото она указана синей стрелкой), её конечно же снять придётся, чтобы увидеть водяной насос и тем более для того чтобы сменить его, снимается она очень легко, достаточно будет всего лишь три болта небольших выкрутить которые по бокам (Там две гайки) и в середине (Там одна гайка), крепят крышку, а когда она снята будет, сразу найдите водяной насос (Указана красной стрелкой) и переходите к его проверки (Об том как его проверить, читайте чуть ниже).

Когда нужно менять водяной насос?
Если Вы услышали посторонние звуки в двигателе, то первым делом поймите откуда они идут, для этого конечно же открыть капот придётся и прислушаться, если звуки слышны через крышку механизма ГРМ, то первым делом заглушите двигатель (Это обязательно, а то за шкивы ещё заденете крышкой) и снимите эту крышку, когда она снята будет, заведите автомобиль и прислушайтесь, если звук идёт именно от водяного насоса, то значит подшипник вышел у него из строя и водяной насос нуждается в замене, затем заглушите мотор и руками покачайте помпу (Шкив её), люфта у неё быть не должно, она прочно стоять должна, если он есть то помпа нуждается в замене (Кстати этот люфт лечиться подтяжкой стопорного винта который на помпе расположен, более подробно смотрите на фото под цифрой 2), ну и в завершение дренажное отверстие осмотрите (см. фото 1, оно стрелкой указано) через него не должно вытекать не капли охлаждающей жидкости, если вдруг она течёт, то опять же помпа не исправна и её необходимо заменить на новую.

Как заменить водяной насос на ВАЗ 2108-ВАЗ 21099?

Примечание!
Когда ремень ГРМ снят с верхних шкивов будет, не в коем случае не проворачивайте шкивы, а то нарушите фазы газораспределения (Их в принципе и поставить можно, но лучше не трогайте, а ставятся они по меткам, более подробней об этих метках Вы узнаете когда прочтёте одну из статей, на которую в этой статье дана ссылка), ну даже если фазы газораспределения можно заново выставить, это не значит что шкив крутить всё же можно, просто есть некоторые движки (Они на девятки ставились), которые загибают клапана, так вот если вы шкив резко крутанёте на снятом ремне ГРМ, то клапана чуть-чуть деформируются, а это уже в круглую сумму выйдет!

Снятие:
Помпа меняется не легко, если же есть навык то всё просто, если его нет, то скорее всего даже и не одним днём замену выполнять будете, в общём начнём, сперва скинуть клемму минус нужно будет и потом слить ОЖ с двигателя (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ», а о том как скинуть клемму минус, читайте в статье: «Замена аккумулятора на автомобиле»), когда эта операция будет проделана, снимите ремень ГРМ с натяжного ролика а потом и сам ролик с автомобиля (Как снять ролик, Вы найдёте в статье под названием: «Замена натяжного ролика»), следом шестерню распредвала снимите (Как это сделать, читайте «здесь») и выкрутите несколько болтов и гаек (Их около пяти, все они на фото ниже показаны) которые крепят заднюю крышку и после чего её от основания отделите, чтобы доступ к помпе был (По другому её никак не вынуть), а как только доступ появиться, отвёрткой выньте помпу подцепив для этого её шкив как это показано на маленьком фото.

Примечание!
Если помпа вынется, но кузов мешать будет или ещё что то (Вынуть Вы её полностью не можете к примеру), то в этом случае попросите помощника отвести чутка двигатель, для этого пусть он просто возьмётся за удобное место (Оно обязательно из металла должно быть выполнена) и применив силу, наклонит двигатель в нужную сторону, а Вы в это время помпу вытащите из отверстия в двигателе автомобиля!

Установка:
Новая помпа ставиться в обратном порядке снятию, перед тем как её купить обязательно маркировку сравните со старой, мы Вам рекомендуем точно такую же брать и про прокладку не забудьте которая между помпой и двигателем стоит (см. маленькое фото), обязательно посмотрите на то место где помпа к двигателю прилегала, если там останутся кусочки этой прокладки, то Вы их отвёрткой со скоблите и новую прокладку купите, положив её вместо старой на помпу.

Примечание!
Когда помпу покупать будете, рекомендуем брать ту на которой крыльчатка выполнена не из пластика а из металла, посмотрите самое верхнее фото в этой статье на нём отчётливо видна крыльчатки и отчётливо видно что она выполнена из металла и кстати, если вдруг заметите что крыльчатка поменяла свой цвет (Ржаветь например начала), то и в этом случае помпу смените новой, при установки, учтите что маркировка вверх должна быть направлена (см. фото 1), а шкив распредвала обязательно должен быть установлен выступающей частью к двигателю автомобиля (см. фото 2), ну и после этого совместите всё по меткам, натяните ремень ГРМ (Натяжным роликом он натягивается) и залейте охлаждающую жидкость в двигатель автомобиля!

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены водяного насоса, Вы можете в ролике ниже:

Помпа ВАЗ 2109 в Украине. Цены на Помпа ВАЗ 2109 на Prom.ua

Работает

Водяной насос ТЗА помпа ВАЗ 2108 2109 21099 1117 1118 1119 (2109-1307010-75) ERK 2109-1307010-75

На складе

Доставка по Украине

799 грн

Купить

Tachka

Работает

Насос водяной помпа ВАЗ 2108 2109 21099 2113 2114 2115 FENOX

На складе в г. Хмельницкий

Доставка по Украине

1 175 — 1 176 грн

от 2 продавцов

1 175 грн

Купить

Интернет-магазин «Запчасти ВАЗ и не только»

Работает

Помпа (насос водяной) Ваз 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 с 8 клапан двиг. Лузар Турбо

Доставка по Украине

1 090 грн

Купить

Vitoll- інтернет магазин автозапчастин

Работает

Насос водяной АвтоВАЗ ВАЗ 2109 помпа 8 кл (21114-130701082) ERK 21114-130701082

На складе

Доставка по Украине

1 109.80 грн

Купить

Tachka

Работает

Трубка помпы ВАЗ 2108-2109 (саксофон) карбюр. 21080-1303055 Украина-деталь

На складе в г. Днепр

Доставка по Украине

342 грн

Купить

Сarway магазин автозапчастей

Работает

Насос водяной(помпа) ВАЗ 2108,2109 Dolz

На складе

Доставка по Украине

550 грн

Купить

Интернет-магазин «Engine»

Работает

Насос водяной помпа ВАЗ 2108 2109 21099 2113 2114 2115 HORT

На складе

Доставка по Украине

656 — 660 грн

от 2 продавцов

660 грн

Купить

Интернет-магазин «Запчасти ВАЗ и не только»

Работает

Насос водяной помпа ВАЗ 2108 2109 21099 2113 2114 2115 WEBER

На складе

Доставка по Украине

по 607 грн

от 2 продавцов

607 грн

Купить

Интернет-магазин «Запчасти ВАЗ и не только»

Работает

Помпа ВАЗ 2108 2109 21099

На складе в г. Хмельницкий

Доставка по Украине

по 660 грн

от 2 продавцов

660 грн

Купить

Интернет-магазин «Запчасти ВАЗ и не только»

Работает

Насос водяной помпа ВАЗ 2108 2109 21099 2113 2114 2115 АТ

На складе в г. Хмельницкий

Доставка по Украине

по 673 грн

от 2 продавцов

673 грн

Купить

Интернет-магазин «Запчасти ВАЗ и не только»

Работает

Насос водяной помпа ВАЗ 2108 2109 21099 2113 2114 2115 АURORA

На складе

Доставка по Украине

по 528 грн

от 2 продавцов

528 грн

Купить

ФОП Александрова Ірина Анатоліївна

Работает

Помпа ВАЗ 2109 (Венгрия)

На складе в г. Киев

Доставка по Украине

586.50 грн

492.66 грн

Купить

Нові деталі

Работает

Помпа ВАЗ 2109 (Венгрия) TURBO

На складе в г. Киев

Доставка по Украине

663 грн

556. 92 грн

Купить

Нові деталі

Работает

Помпа ВАЗ 2109

На складе в г. Киев

Доставка по Украине

525 грн

441 грн

Купить

Нові деталі

Работает

Помпа ВАЗ 2109 (Оригинал)

На складе в г. Киев

Доставка по Украине

949.50 грн

797.58 грн

Купить

Нові деталі

Смотрите также

Работает

Насос водяной ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, 1117, 1118, 1119 Калина 8 кл. помпа

На складе в г. Ровно

Доставка по Украине

652.97 грн

522.38 грн

Купить

dobro-market.com

Работает

Насос водяной ВАЗ 2108, 2109, 21099, 2110, 2111, 2113, 2114, 2115, 1117, 1118, 1119 Калина TURBO (RIDER) помпа

На складе в г. Ровно

Доставка по Украине

733.72 грн

586.98 грн

Купить

dobro-market.com

Работает

Валик помпы ВАЗ 2108-2109 LSA LA K-108

На складе

Доставка по Украине

113 — 116 грн

от 3 продавцов

118 грн

Купить

Best Price

Работает

Помпа двигателя ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 (8 клапанный двигатель) 2109-1307010

На складе

Доставка по Украине

486 грн

Купить

єГараж

Работает

Трубка помпы (саксофон) Ваз 2108, 2109, 21099, 2113, 2114, 2115

Доставка по Украине

339 грн

Купить

Veles-A» — запчасти Ваз, Таврия, Ланос, Сенс, Славута, по выгодным ценам!

Работает

Насос водяной (помпа) ВАЗ 2108-2115 2109-1307010

Доставка из г. Киев

560 грн

504 грн

Купить

Автосфера — онлайн запчасти

Работает

Насос водяной (помпа) ВАЗ 2108-2115 TURBO 21114-1307010

Доставка из г. Киев

630 грн

567 грн

Купить

Автосфера — онлайн запчасти

Работает

Насос водяной АвтоВАЗ ВАЗ 2109 помпа 8 кл (21114-130701082) DmNOrig 21114-130701082

Доставка по Украине

1 097.60 грн

Купить

lymo.top

Работает

Новая! Помпа 2108 2109 21099 2113 2114 2115 2110 2111 2112 Оригинал

Доставка из г. Запорожье

550 грн

350 грн

Купить

BlackMountShop

Работает

Трубка подводящая помпы ВАЗ 2108,2109,21099 (саксофон)

Доставка по Украине

по 156 грн

от 2 продавцов

156 грн

Купить

Интернет-магазин SVPmarket

Работает

Водяной насос Master Sport ВАЗ 2108 2109 21099 2113 2114 2115 помпа (2108-1307010)

Доставка по Украине

650 грн

Купить

Tachka

Работает

Насос водяной (помпа) ВАЗ 2108, 2109 AURORA Польща

Доставка по Украине

450 грн

Купить

Интернет-магазин «GrandZP»

Работает

Трубка помпы подводящая Ваз 2108, 2109, 21099 (саксофон) оригинал

Доставка по Украине

265 грн

Купить

Интернет-магазин «GrandZP»

Работает

Насос водяной (помпа) ВАЗ 2108, 2109, 2110, Калина 8кл Master-Sport

Доставка по Украине

415 грн

Купить

Интернет-магазин «GrandZP»

Как поменять помпу на ваз 21099 карбюратор

Водяной насос для «девятки»

Помпа — очень важная часть автомобиля. Она является одним из главных узлов в системе охлаждения двигателя авто. Также помпу иногда называют водяным насосом. А выход из строя этого устройства приводит к плачевным результатам и последствиям.

Такую работу, как замена помпы ВАЗ, можно назвать простой. Выполняется она собственными силами. Стоит помнить о том, что перед началом работы надо правильно подобрать комплектующие материалы.

Для начала, прежде чем будет произведена замена помпы ВАЗ 21099 инжектор, нужно проверить ее работоспособность.

Методы проверки состояния устройства

Проверку состояния и наличие неисправности помпы можно произвести несколькими методами:

Сжимается первый шланг, который находится у радиатора, при нагретом двигателе до нужной температуры. Если устройство исправно, то вам станут заметны толчки охлаждающей жидкости. Однако следует помнить, что, делая такую проверку, стоит быть очень осторожным, так как есть возможность задеть крылья вентилятора в устройстве охладительной системы и повредить руку.
Если вдруг произошла поломка отдельных подшипников на валу насоса, то такую проблему можно заметить во время работы. Будет слышен протяжный гул в передней части двигателя. Чтобы узнать о степени износа подшипников, следует проверить люфт вала при раскачивании приводной звезды у насоса.

Если в процессе работы испортился сальник, то будет заметна жидкость, сочащаяся из специального поверочного клапана или отверстия. В таком случае нужно убрать крышку для ГРМ и посмотреть на данное отверстие. Если около клапана есть коричневатые подтеки и отложения, необходимо поменять сальник. Эта операция достаточно простая, но, тем не менее, она очень важна для работы всей системы.
Если же видимых признаков нет, это не означает, что проблем нет. В любом случае необходимо извлечь устройство. Проводят такую процедуру специально для внешнего визуального осмотра и проверки узла. Часто случается, что с обратной стороны ротора имеются большие разрушения из-за коррозии лопастей. Данная проблема значительно ухудшает работу узла.

Вернуться к оглавлению

Замена агрегата: порядок действий

Демонтаж водяной помпы

Замена помпы ВАЗ 21099 требует выполнения ряда специальных подготовительных манипуляций. Начинать все действия следует только в том случае, когда двигатель автомобиля остынет до оптимальной температуры. В основном же ход работ следующий:

первым делом нужно отсоединить минусовой провод от аккумулятора;
удалить жидкость охлаждения, причем если процедура по замене жидкости производилась не так давно, то после смены помпы слитую жидкость можно использовать повторно;
далее снимаются все ремни приводов;
следующий шаг зависит от спецификации двигателя: на механизме с типом SOHC следует обязательно блокировать насосный шкив при использовании специального ленточного ключа, затем открутить 4 крепежных болта, закрылки ремня газораспределения и внутренний шкив;
на двигателе системы DOHC вначале надо извлечь кронштейн специального ролика для ремня в приводе, далее снять заглушки ГРМ и крышку натяжителя для главной цепи, затем провернуть коленчатый вал против часовой стрелки, чтобы ослабить цепи на звездах насоса;

вытащить болты крепления и извлечь насос из устройства, после чего обследовать на наличие коррозии лопастей;
прочистить отверстия болтов, удалить весь мусор, остатки коррозии, и, если необходимо, восстановить резьбу;
новую помпу подобрать строго по требуемым типоразмерам;
удалить загрязнения и устаревший засохший герметик со всех сопрягаемых поверхностей двигательного блока, а всю поверхность протереть ветошью, пропитанной бензином или ацетоном;
нанести новый, специально подобранный герметик или уплотнительное резиновое кольцо.

Обязательно обратите внимание на расположение штифтов. Если все на своем правильном месте, можно приступить к затягиванию. Стоит помнить: если перетянуть крепление, можно повредить помпу. Новый механизм стоит достаточно дорого, поэтому следите за этим пунктом.

По завершении процедуры замены помпы ВАЗ можно перейти к сборке остальных узлов строго в обратном порядке. Далее следует долить охлаждающую жидкость до нужного уровня в систему охлаждения автомобиля. Когда замена помпы ВАЗ будет завершена, можно запустить обновленный двигатель и тщательно проверить на возможные утечки.

Помпа (водяной насос) является основным элементом системы охлаждения любого автомобиля. Реальный срок службы водяного насоса в моделях ВАЗ 2108–099 колеблется в широких пределах — от 40 до 100 тыс. км пробега. Заменить и отремонтировать помпу можно самостоятельно. Процедура несложная, но трудоёмкая — на выполнение работ потребуется три-четыре часа.

Назначение и устройство помпы

Водяной насос — важнейший элемент системы охлаждения двигателя. Его основная функция — принудительная циркуляция охлаждающей жидкости (ОЖ) по двум контурам — малому и большому. На непрогретом двигателе циркуляция антифриза проходит по малому кругу — из водяной рубашки мотора в радиатор салонного отопителя и блок охлаждения карбюратора (или дроссельной заслонки на инжекторе ВАЗ 21099). При достижении рабочей температуры термостат открывает большой контур и ОЖ начинает циркулировать через основной радиатор.

Крыльчатка водяного насоса, приводимая в действие ремнём ГРМ, заставляет антифриз циркулировать по системе охлаждения

При выходе помпы из строя движение охлаждающей жидкости по каналам прекратится, и двигатель неизбежно перегреется. Расширяющиеся в объёме алюминиевые поршни повредят стенки цилиндров, и пропадёт компрессия. В этом случае потребуется капитальный ремонт двигателя, что в несколько раз дороже стоимости нового насоса.

Водяной насос имеет довольно простое устройство

Водяной насос ВАЗ 2108 состоит из корпуса с фланцем, прикреплённым к блоку цилиндров тремя болтами. Внутри помпы на подшипниках установлен вал с крыльчаткой и приводной шестернёй в форме зубчатого шкива. Чтобы тосол не вытекал через вал насоса наружу, устройство снабжено сальником.

Срок службы помпы зависит от работы двух деталей — подшипников и сальника. Как только один из этих элементов выйдет из строя, его необходимо менять либо ремонтировать.

Срок службы роликового подшипника определяет долговечность насоса

Расположение помпы

Водяной насос установлен на правой (по ходу движения) стороне двигателя под пластиковой крышкой. Там же находится газораспределительный механизм, приводящий через ремень зубчатый шкив помпы в движение. Такое расположение порождает ряд проблем.

Для осмотра помпы приходится снимать пластмассовый кожух.

Из-за негерметичности сальника и небольшой протечки антифриз попадает на ремень, который быстро выходит из строя.
При сильном износе подшипника вал может заклинить, а ремень ГРМ может соскочить или оборваться. Это в 90% случаев приводит к ударам поршней по клапанам, а в последствии и к дорогостоящему ремонту.

Насос системы охлаждения установлен на правой стороне двигателя

По этим причинам необходимо периодически (каждые 10–15 тыс. км пробега) осматривать механизм газораспределения на предмет натяжения ремня и работоспособности помпы.

Диагностика неисправностей

Неисправности водяного насоса на переднеприводных моделях ВАЗ проявляются следующим образом.

С правой стороны двигателя возникает посторонний шум, нарастающий с увеличением оборотов.
Рядом с узлом ГРМ и под ним образуются следы ОЖ (не путать с моторным маслом).
Под автомобилем появляется лужица, а уровень тосола в расширительном бачке заметно падает.

Электрический вентилятор радиатора охлаждения включается чаще обычного в любую погоду.

Защитный кожух крепится к двигателю тремя болтами

Практика показывает, что большинство автолюбителей обнаруживает проблему на предпоследней и конечной стадии износа, когда антифриз уже вытек на землю либо заклинил вал помпы.

Чётко идентифицировать звук изношенных подшипников водяного насоса на фоне работающего мотора довольно трудно. Проблема усугубляется шумом других неисправных узлов, например, стучащих клапанов. Поэтому при первом подозрении следует снять пластиковый кожух ГРМ, открутив гаечным ключом на 10 три болта, и провести диагностику помпы следующим образом.

Тщательно осмотрите пространство вокруг шестерни водяного насоса и ремень ГРМ на предмет наличия следов ОЖ.

Следы ОЖ под насосом свидетельствуют об утечке тосола

После полного износа подшипника вал насоса может перекоситься

Указанные симптомы могут проявляться как по отдельности, так и одновременно. Можно обнаружить износ сальника при рабочих подшипниках (следы тосола есть, а люфта вала нет), и наоборот. В любом случае помпу следует снять, а при необходимости — разобрать или заменить.

Методика выявления неисправности водяного насоса одинакова для версий авто с карбюратором и инжектором, разницы никакой нет.

Видео: работа неисправной помпы

Замена водяного насоса

Процесс замены помпы можно разделить на четыре этапа.

Подготовка инструментов и приспособлений.
Частичная разборка узла ГРМ и демонтаж помпы.
Покупка новой помпы и высокотемпературного герметика для уплотнения фланца.
Установка нового водяного насоса и сборка узла ГРМ.

Если нет уверенности в неисправности водяного насоса, то рекомендуется соблюдать именно такой порядок работ. Бывают случаи, когда ОЖ течёт из-за изношенной прокладки, а сама помпа вполне работоспособна. Поэтому покупать её заранее не стоит.

Подготовка к работе

Для демонтажа и замены водяного насоса стандартный набор инструментов:

набор накидных ключей на 10–19;
крестообразная и плоская отвёртки;
вороток с трещоткой и набор головок;
пассатижи с согнутыми тонкими губами;
домкрат и подставки под колёса.

Для замены помпы потребуется стандартный набор инструментов и литровая ёмкость с ОЖ

Для очистки корпуса двигателя от старого герметика потребуется ветошь и маленький нож. Работы рекомендуется проводить на ровном хорошо освещённом месте. Смотровая яма или эстакада не понадобятся.

Подкапотное пространство в процессе работ должно хорошо освещаться

Для слива тосола потребуется таз, воронка и кусок обычного шланга. Так как при этом некоторый объём ОЖ будет потерян, следует приготовить литр свежего тосола для доливки.

Демонтаж водяного насоса

Порядок снятия помпы во многом схож с технологией замены ремня ГРМ, за исключением того, что зубчатый шкив коленчатого вала и ремень привода генератора остаются на месте.

Алгоритм демонтажа помпы с карбюраторных и инжекторных двигателей абсолютно одинаков и состоит в следующем.

Выверните три болта, удерживающие пластиковую защиту ГРМ, и снимите её.

После откручивания трёх болтов крепления защита ГРМ легко снимается

Чтобы при снятии ремня не нарушить фазы газораспределения, следует выставить метки на шкиве распредвала и ГБЦ

Болт-пробка для слива тосола расположен на стенке блока цилиндров

Ослабленный ремень ГРМ легко снимается с верхней шестерни

Для ослабления гайки крепления шкива используют второй ключ

Водяной насос и металлический кожух имеют три общих болта крепления и снимаются вместе

В процессе опорожнения водяной рубашки мотора откройте крышку расширительного бачка — жидкость потечёт быстрее.

Водяной насос разбирается с помощью специального съёмника

Снятый насос обследуйте на наличие люфта вала и убедитесь, что тосол вытекал именно через сальник. При желании помпу можно разобрать с помощью специального съёмника с двумя захватами в виде крюков. Для этого необходимо выкрутить стопорный винт, стащить крыльчатку съёмником и аккуратно выбить вал с подшипником.

Перед выпрессовкой нужно выкрутить стопорный винт, удерживающий подшипник

Обычно помпа от «восьмёрки» и «девятки» не ремонтируется, а меняется. Причина — в отсутствии качественных запчастей — сальников и роликовых подшипников. Проще поставить новую деталь в сборе, чем постоянно реставрировать старую.

Видео: разборка водяного насоса

Выбор нового водяного насоса

При покупке новой помпы для ВАЗ 2108/09 нужно учитывать ряд моментов.

Чтобы по ошибке не купить помпу от более поздних моделей ВАЗ с 16-клапанным двигателем (он отличается размерами шкива), возьмите с собой в магазин неисправный насос.
Выбирайте помпу нового образца с прямыми, а не дугообразными, лопастями крыльчатки.

Крыльчатка насосов нового образца имеет прямые лопасти

Лазерная маркировка выполняется на торце ведомой шестерёнки насоса

Некоторые производители запасных деталей для автомобилей ВАЗ ставят на них маркировку лазером, подделать её довольно сложно.

Перед походом в магазин осмотрите другие элементы разобранного узла ГРМ. Проверьте состояние ремня и натяжного ролика. Если ремень покрыт трещинами, видны нитки каркаса, его лучше заменить, не дожидаясь обрыва. Исправный натяжной ролик должен свободно вращаться, не болтаясь на шпильке.

Перед сборкой желательно проверить состояние натяжного ролика

Кроме этого, следует осмотреть и при необходимости заменить ремень привода генератора. Не упускайте возможность его обследовать и заменить при необходимости.

Установка новой помпы

Если при снятии помпы вы случайно не повернули шкив распределительного либо коленчатого вала, можно приступать к установке нового насоса. Все работы выполняются в обратном порядке. При этом следует учитывать ряд моментов.

Почистите и протрите фланец для установки насоса на блоке цилиндров.
На прокладку водяного насоса с обеих сторон нанесите высокотемпературный герметик.

Для плотности и надёжности соединения на прокладку наносится слой герметика

При установке шестерёнки распредвала необходимо проверить соответствие меток

Правильно натянутый ремень должен поворачиваться максимум на 90°

При заполнении системы тосолом снимаются трубки подогрева карбюратора или дроссельной заслонки

Снятие патрубков малого диаметра с карбюратора или дросселя обеспечивает выход воздуха при заполнении системы тосолом. ОЖ заливается через горловину расширительного бачка. Когда тосол начнёт вытекать из трубки, на неё следует немедленно натянуть штуцер. Затем бачок заполняется до уровня между рисками Max и Min. Если потери ОЖ при сливе были незначительны, литра заблаговременно приобретённого тосола вполне хватит на доливку.

Для проверки работоспособности помпы двигатель на холостых оборотах прогревается до максимальной температуры. Показатель исправности насоса — включившийся при температуре около 100 °С электровентилятор.

Видео: замена водяного насоса ВАЗ 2108–099

Установка дополнительной помпы

Недостаток первых переднеприводных автомобилей ВАЗ — плохая работа отопителя салона. Пока двигатель не прогреется до рабочей температуры, в салоне холодно. Это обусловлено конструкцией малого контура циркуляции, в который ОЖ поступает в малом количестве. Проблема решается установкой дополнительного электрического насоса от «ГАЗели».

Дополнительная электрическая помпа ставится в трубопровод печки

Для монтажа помпы с электроприводом необходимо приобрести:

четырёхконтактное реле;
многожильные провода и разъём на два контакта;
гнездо предохранителя;
шланги и хомуты для присоединения к системе охлаждения;
электронасос от автомобиля «ГАЗель».

Помпа ставится на самодельном кронштейне, прикрученном к одному из болтов на посадочном фланце коробки передач. Предварительно сливается антифриз и снимается термостат, который будет мешать при установке дополнительной помпы. Это особенно актуально для инжекторной модели ВАЗ 21099.

Для включения насоса собирается небольшая схема с реле

Врезка производится в обратный патрубок, идущий от салонного отопителя. В этом случае электронасос создаст в радиаторе печки разрежение. Для включения помпы вместе с зажиганием и от отдельной кнопки собирается несложная электрическая схема. Реле с предохранителем помещается в салоне под приборной панелью, а в качестве выключателя выбирается любая свободная кнопка.

Видео: установка электрического насоса

Проверить работоспособность и заменить водяной насос на ВАЗ 2108–099 достаточно просто. Не стоит забывать и про профилактические меры. Следует периодически проверять техническое состояние и смазку помпы, а также своевременно менять охлаждающую жидкость. В этих условиях насос прослужит максимально долго.

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Ключи рожковые и накидные на «10» и «17»;
Головки с воротками тех же размеров;
Мощная плоская отвертка;
Нож;
Емкость для слива рабочей жидкости;
Ветоши;
Герметик;
Домкрат;
Новый жидкостный насос и прокладка под него;

Процесс замены

Последовательность процесса такова:

ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Снятие защитной крышки

За болт шкива коленвал проворачивается до тех пор, пока не сойдется метка, нанесенная на шестерню распредвала с выступом на задней крышке. Затем пластиковая защитная крышка устанавливается на место, но не фиксируется, и проверяется совпадение метки на шкиву с меткой на крышке. Также дополнительно можно проверить совпадение меток на маховике, для чего нужно вытянуть заглушку смотрового окошка на картере сцепления. Все метки должны совпадать, если нет — нужно проворачивать коленвал дальше – до совпадения.

Совмещение меток на распредвале

Болты крепления помпы тоже выкручиваются. Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.

Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее.

Извлечение помпы

Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.

Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

Особенности при сборке

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:

Самостоятельная замена водяного насоса автомобиля ВАЗ 2108/09. Система охлаждения ваз 2109 инжектор

Содержание статьи

1 Назначение и функции водяного насоса
2 Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)
3 Профилактические меры
4 Радиаторы
5 Причины перегрева двигателя ваз
6 Как убрать воздушную пробку из системы охлаждения двигателя
7 Неисправности в системе охлаждения двигателя ВАЗ 2109 и методы их устранения
- 7.1 Замена насоса (помпы) на ВАЗ 2109
- 7.2 Воздух в системе охлаждения
8 Замена деталей узла
9 Основные неисправности системы охлаждения
10 Полезные советы
11 Диагностика и выявление неисправности подводящей трубы
12 Что нужно сделать
13 Диагностика неисправностей водяного насоса
14 Замена водяного насоса на ВАЗ 2108 и 2109
- 14.1 Видео: разборка водяного насоса автомобиля ВАЗ 2109/08
15 Установка дополнительной помпы на ВАЗ 2108/09

Назначение и функции водяного насоса

Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40оС. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

радиатор;
Радиатор установлен в передней части кузова автомобиля
термостат;
Термостат регулирует подачу охлаждающей жидкости
расширительный бачок.
Расширительный бачок компенсирует изменения объёма ОЖ при нагревании

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

1 – расширительный бачок;
2 – пробка;
3 – пароотводящий шланг;
4 – шланг от расширительного бачка к термостату;
5 – датчик температуры охлаждающей жидкости в выпускном патрубке;
6 – дроссельный узел;
7 – подводящий шланг радиатора;
8 – отводящий шланг радиатора;
9 – левый бачок радиатора;
10 – правый бачок радиатора;
11 – сливная пробка;
12 – сердцевина радиатора;
13 – кожух электровентилятора;
14 – крыльчатка электровентилятора;
15 – электродвигатель;
16 – зубчатый шкив насоса;
17 – крыльчатка насоса;
18 – зубчатый ремень привода распределительного вала;
19 – отводящий патрубок радиатора отопителя;
20 – подводящая труба насоса;
21 – кран;
22 – радиатор отопителя;
23 – шланг отвода охлаждающей жидкости от дроссельного патрубка;
24 – шланг подвода охлаждающей жидкости к дроссельному патрубку;
25 – датчик указателя температуры охлаждающей жидкости;
26 – выпускной патрубок;
27 – подводящий патрубок отопителя;
28 – термостат;
29 – датчик уровня охлаждающей жидкости.

Профилактические меры

Начинать замену системы охлаждения ВАЗ 21099 (инжектор, карбюратор) нужно только после полного остывания двигателя. Иначе есть риск получить ожоги. Вне зависимости от поломки, вначале сливают антифриз. Если Вы планируете залить обратно его же, то сливайте в чистую ёмкость. Далее процедура ремонта производится в зависимости от причины поломки.

Для профилактики неисправностей важно соблюдать следующие меры:

вовремя заливать только качественную ОЖ;
следить за состоянием механизмов узла;
своевременно менять изношенные трубки и патрубки;
контролировать температуру двигателя, при исправной СО она будет не выше 93 градусов.

Как говорилось выше, неисправный охлаждающий узел не позволит эксплуатировать автомобиль. В любой момент может произойти выброс ОЖ, а также запросто вскипит двигатель. Ремонт владельцам авто обходится в серьёзную сумму. Поэтому важно при первых признаках неисправности, проводить ремонт. Это сбережёт ваше время, средства, здоровье.

Система охлаждения двигателя ВАЗ-21083.

1– расширительный бачок;
2– пробкарасширительного бачка;
3– пароотводящий шланг;
4– шланг от расширительного бачка к термостату;
5– подводящийшланг радиатора;
6– отводящий шланг радиатора;
7– левый бачок радиатора;
8– алюминиевые трубки радиатора;
9– датчиквключения электровентилятора;
10 – правый бачок радиатора;
11 – сливная пробка;
12 – сердцевина радиатора;
13 – кожух электровентилятора;
14 – крыльчатка электровентилятора;
15 – электродвигатель;
16 – зубчатый шкив насоса;
17 – крыльчатка насоса;
18 – зубчатый ремень привода распределительного вала;
19 – отводящий патрубок радиатораотопителя;
20 – подводящая труба насоса;
21 – кран;
22 – радиатор отопителя;
23 – шланг отвода жидкости от подогревавпускной трубы кблоку подогревакарбюратора;
24 – блок подогревакарбюратора;
25 – выпускной патрубок;
26 – подводящий патрубокотопителя;
27 – шланг отвода жидкости от подогревавпускной трубы и блока подогрева карбюратора;
28 – датчик указателя температуры охлаждающей жидкости;
29 – термостат.

1 — радиатор отопителя
2 — пароотводящий шланг радиатора отопителя
3 — шланг отводящий
4 — шланг подводящий
5 — датчик температуры охлаждающей жидкости (в головке блока)
6 — шланг подводящей трубы насоса
7 — термостат
8 — заправочный шланг
9 — пробка расширительного бачка
10 — датчик казателя уровня охлаждающей жидкости
11 — расширительный бачок
12 — выпускной патрубок
13 — жидкостная камера пускового устройства карбюратора
14 — отводящий шланг радиатора
15 — подводящий шланг радиатора
16 — пароотводящий шланг радиатора
17 — левый бачок радиатора
18 — датчик включения электровентилятора
19 — электродвигатель вентилятора
20 — крыльчатка электровентилятора
21 — правый бачок радиатора
22 — сливная пробка
23 — кожух электровентилятора
24 — зубчатый ремень привода механизма газораспределения
25 — крыльчатка насоса охлаждающей жидкости
26 — подводящая труба насоса охлаждающей жидкости
27 — шланг подвода охлаждающей жидкости к дроссельному патрубку
28 — шланг отвода охлаждающей жидкости от дроссельного патрубка
29 — датчик температуры охлаждающей жидкости в выпускном патрубке
30 — трубки радиатора
31 — сердцевина радиатора

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см . Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03–0,13 кгс/см (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Термостат — управляет перераспределением потоков жидкости с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу через байпасный патрубок термостата, минуя радиатор. На двигателях ВАЗ-2108, 21081, 21083 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева дроссельного узла карбюратора на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства. На двигателе ВАЗ-2111 жидкость подается к отопителю и блоку подогрева дроссельного узла.
При температуре 87±2 °С клапан термостата начинает перемещаться, открывая основной патрубок, при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102 °С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков левый — с перегородкой и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Электровентилятор радиатора на двигателях ВАЗ-2108, 21081, 21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3 °С, а размыкаются при 94±3 °С. На автомобилях, выпущенных до 1998 г. со старым блоком предохранителей, устанавливался другой датчик ТМ-108, управляющий электродвигателем вентилятора через реле 113.3747 в монтажном блоке. На двигателе ВАЗ-2111 вентилятор включается по сигналу электронного блока управления двигателем через реле.

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Датчик температуры охлаждающей жидкости служит для контроля температуры охлаждающей жидкости ввернут в головку цилиндров двигателя, связанный с указателем температуры на приборной панели. В выпускном патрубке двигателя ВАЗ-2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.
При перегреве двигателя блок управления включает сигнализатор check engine в комбинации приборов.

Если в конструкции любого двигателя внутреннего сгорания не предусмотреть отведение тепла от нагревающихся деталей, то он не проработает и четверти часа.

Система охлаждения двигателя ВАЗ 21099 типична для современных автомобилей – она жидкостная, закрытого типа, с принудительной циркуляцией. Машины этой модели оснащались как карбюраторными, так и инжекторными моторами. Рассмотрим сначала устройство системы охлаждения ВАЗ 21099 с карбюраторным двигателем, после чего останется только отметить незначительные изменения, привнесённые в неё на инжекторном моторе.

Радиаторы

Всего их два в системе – основной и печки. Но общая конструкция у них практически одинаковая. Независимо от того, система охлаждения ВАЗ 2109, инжектор установлен или же карбюратор, радиаторы используются одинаковые. Тонкие ячейки, по которым жидкость двигается сверху вниз. Ячейки окружены десятками тончайших пластин, они позволяют увеличить эффективность охлаждения двигателя. Но есть существенные различия в радиаторах.

Во-первых, основной имеет большие размеры по сравнению с радиатором печки. Во-вторых, функции совершенно иные. В-третьих, радиатор охлаждения имеет отверстие для установки датчика-выключателя вентилятора. Для сравнения – обдув радиатора печки можно включить при любой температуре. А вот основной запускается автоматически. Но про это будет рассказано в конце статьи.

Причины перегрева двигателя ваз

Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как убрать воздушную пробку из системы охлаждения двигателя

Итак, начнем с простых автомобилей (старые иномарки, отечественный автопром). На таких авто удаление воздуха из системы охлаждения осуществляется следующим образом:

Машину достаточно загнать на эстакаду. Сделать это нужно таким образом, чтобы передняя часть была немного приподнята.
Далее на радиаторе нужно открутить специальную пробку, после чего двигатель можно запустить.
После нескольких минут работы на ХХ воздух стравливается из системы охлаждения мотора.

При этом данный способ не поможет решить задачу на более современных автомобилях. На подобных ТС система охлаждения полностью замкнутого типа, то есть для развоздушивания воздух нужно «выгонять». Чтобы это сделать, можно пойти двумя путями.

Первый способ предполагает откручивание крышки расширительного бачка, затем двигатель с открытой крышкой работает на ХХ какое-то время, затем нужно сесть в автомобиль и интенсивно погазовать, поднимая обороты до 3-3. 5 тыс. об/мин. Далее крышку нужно закрутить и проверить работу системы.

Если этот способ не помог, тогда ослабляется верхний патрубок, который идет от печки. Нужно быть готовым к тому, что начнет вытекать и сам антифриз. Далее двигатель запускается, при этом нужно следить, когда из вытекающей ОЖ пропадут воздушные пузырьки. Их исчезновение укажет на то, что воздушную пробку успешно удалили из системы. Давайте рассмотрим этот способ более подробно на примере модели ВАЗ «Калина».

Перед началом работ следует подготовить ключи для демонтажа пластиковых защитных элементов. Также потребуется наличие отвертки, чтобы отпускать и затем затягивать хомуты.

Итак, первым делом снимается пластиковая защита. Данная защита на указанной модели ТС прикрепляется к корпусу при помощи шпилек, которые имеют уплотнители из резины.
Далее с верхнего или с нижнего патрубка нужно снять хомут. Теперь следует открутить крышку расширительного бачка. Если двигатель горячий, соблюдайте осторожность, так как разогретая ОЖ может выплеснуться из бачка!
Затем горловина бачка накрывается чистой тряпкой. Далее на горловину следует натянуть подходящую трубку из резины. После этого нужно подать немного воздуха в бачок, дунув в трубку. Желательно делать это при помощи компрессора.

Помните, ОЖ является сильным ядом! Только в крайнем случае продувайте бачок ртом, при этом не допускайте попадания охлаждающей жидкости внутрь, в глаза или на кожу, не вдыхайте пары!

После подачи воздуха в бачок, из патрубка, с которого ранее был снят хомут, должен начать вытекать антифриз. После этого нужно убедиться, что в вытекающей ОЖ нет пузырьков воздуха, затем быстро накинуть патрубок на штуцер, поставить хомут на место и затянуть его. На этом этапе процесс развоздушивания можно считать завершенным.
Далее потребуется довести уровень ОЖ до нормы (обычно «на холодную» заливается на 4-5 мм. выше отметки «MIN», так как после прогрева ДВС жидкость увеличится в объеме и поднимется до отметки «MAX».
Рекомендуем также прочитать статью о том, как вымыть ржавчину из системы охлаждения двигателя автомобиля. Из этой статьи вы узнаете о доступных способах удаления ржавчины, накипи и других отложений из радиатора и других элементов во время промывки системы охлаждения мотора.
После этого двигатель можно завести и прогреть. В ряде случаев в рамках этой процедуры нужно немного накрутить крышку расширительного бачка, не затягивая ее. Затем следует дать силовой установке поработать на холостом ходу, периодически поднимая обороты. Данный способ позволит удалить излишки воздуха, которые могли образоваться при доливе жидкости.
Если все в порядке, крышку можно закрутить плотнее, однако не следует стараться затягивать ее слишком сильно.

Неисправности в системе охлаждения двигателя ВАЗ 2109 и методы их устранения

Простые системы, как правило, очень надёжны. Это касается и СО ВАЗ 2109. В основном, она не доставляет проблем, особенно при правильном уходе.

Чаще всего встречаются обрывы, соскакивание патрубков, может протечь радиатор, термодатчики тоже выходят из строя. Кроме этого, часто встречающейся неприятностью является заклинивание термостата и выход из строя насоса.

Замена насоса (помпы) на ВАЗ 2109

Насос может просто износиться. Может быть повреждён один из его элементов, заводской брак – причин много.

Признаки неисправности:

Шум при работе. Неисправности в системе подшипника, вследствие износа и срабатывания.
Протёк антифриз, что ускорит срабатывание подшипника и наоборот, изношенный подшипник приведёт к появлению негерметичности сальника, манжет, соответственно, к протечке.
Установка с перекосом, при которой соосность к шестерням и роликам ГРМ нарушена. Может быть просто браком, следствием неправильной установки при очередной замене, при таком дефекте положение шкива при вращении перекошено, неравномерная нагрузка ведёт к износу подшипника, сальника, обрыву ремня ГРМ.
Двигатель перегрет. Если нет других причин, (положим, радиатор «лечили» от протекания герметиком и залили им заодно крыльчатку насоса, трубки охлаждения), причина в обломавшихся лопастях крыльчатки. В любом из случаев, насос менять придётся.
Печка плохо греет, ещё один косвенный признак, указывающий на снижение КПД помпы.
Если на более мощный, соответственно, более «жаркий», двигатель, поставить слабый насос, он, работая с перегрузками, износится быстрее, должного температурного режима обеспечить не сможет.

На самом деле, потёки жидкости и запотевание в районе дренажа необязательно говорят о необходимости менять насос. Возможно, достаточно нанесения герметика на места протечки и смена прокладок-уплотнителей. Чаще же всего, причина поломки в негерметичности сальника, резиновой манжеты, усугубленная некачественным антифризом.

Для замены насоса понадобится:

Накидные ключи, № 17, №10.
Нож и шлицевая отвёртка (крупная).
Головки с воротками и ключи рожковые, №10, №17.
Собственно, помпа, новая и под неё прокладка.
Герметик, ветошь, что-то под сливаемую жидкость, любая ёмкость, домкрат.

Замена помпы:

Машину ставят на ручной тормоз, на КПП выставляется «нейтраль», мотор должен быть холодным.
Антифриз сливается, если то, что спущено, бурого цвета, с грязью, систему охлаждения надо промыть и сменить жидкость.
Болты, на которых держится защитная крышка ремня ГРМ (слева на моторе), выкручивают ключом-десяткой. На снятой крышке – метки, по которым ставят первый цилиндр в ВМТ, поэтому она должна оставаться под рукой.
Теперь важно правильное выставление меток ГРМ, так как у двигателя ВАЗ 2109 приводной ремень ГРМ вращает и механизм помпы, перекос приведёт к разрушению насоса и мотора. Аккуратно, коленвал прокручивают, чтобы совместить метку на задней крышке с меткой на шестерне распределительного вала, крутят за болт шкива. Крышку, не закрепляя, надевают на место, чтобы проверить, как совместились отметка на крышке и на шкиве. За совмещением точек на маховике, надо наблюдать в окошко картера сцепления. Коленвал вращают, пока отметки не совместятся.
Чтобы скрутить гайку натяжного ролика, нужен ключ №17. Снятый ролик надо проверить, он может тоже быть изношен, важно, чтобы его не «заедало» при вращении, люфт тоже не допускается.
Ремень снимают, крепёжный болт шестерни распределительного вала выкручивают, шестерню в процессе придётся стопорить отвёрткой помощнее, ключ подходит №17.
Снимая шестерню, желательно не потерять другие запчасти (шпонки).
Задняя крышка демонтируется (ключ-десятка), скручивают все крепёжные болты насоса, который затем надо поддеть и стронуть с места. Поскольку размещение насоса и двигателя исключает возможность смещения и изъятия его, надо домкратом приподнять мотор, пока не появится свободное место для того, чтобы помпу вытащить.
Очистить место размещения насоса, убрать остатки прокладки.
Маркировкой торцевой части корпуса вверх, на место сломанной, ставят новую помпу и аккуратно привинчивается. Главное, не сорвать резьбу в крепёжных отверстиях алюминиевого блока, на который насос ставят. Правда, лишний люфт тоже не нужен.
Теперь всё, что демонтировано, надо смонтировать, в обратном порядке.

Воздух в системе охлаждения

При использовании жидкости низкого качества, система охлаждения ВАЗ 2109 будет завоздушена, что делает её работу проблематичной, ведь воздушные пробки мешают циркулировать антифризу. Удалить их, впрочем, не сложнее, чем из тормозной системы, обе герметичны, принцип тут один и тот же.

Воздух в системе охлаждения

Метод прост, надо создать избыточное давление в системе, помпой, компрессором и прогнать жидкость под напором по всем шлангам и патрубкам, спуская через верхний радиаторный патрубок. Спускной шланг погружается в ёмкость с антифризом, а в расширительный бачок антифриз доливают, пока не будут выдавлены все пробки. На это укажет отсутствие пузырьков на выводе.

Замена деталей узла

После 15 000 км пробега производится диагностика герметичности и ремонт системы охлаждения ВАЗ 2109 в случае обнаружения течи в местах соединения узла со шлангами. Шланги подлежат замене при утере эластичности или повреждении целостности. Перед заменой шлангов рекомендуется освободить систему от жидкости. Патрубки системы охлаждения ВАЗ 2109 необходимо менять при выходе шлангов из строя.

Жидкостный насос (помпа) обеспечивает охлаждение мотора. В основе данного элемента системы лежат три детали:

В системе охлаждения находится два радиатора. первый расположен между фарами, второй — на печке. Благодаря удачному расположению основного радиатора осуществляется качественный обдув двигателя.

Другой распостраненной проблемой в ремонте автомобилей является тормозная система, об этом можно прочитать в этой статье. О том, как тюнинговать ВАЗ 2109, читайте здесь.

Корпус насоса изготовлен из алюминия. Узел запускается от шкива коленвала зубчатым ремнем. При неисправности системы охлаждения ВАЗ 2109 рекомендуется заменять насос в комплексе со всеми элементами. Проверьте пробки мотора и радиатора на предмет течи. В случае подтекания их следует подтянуть. Датчик вентилятора тоже может подтекать и требовать более плотной фиксации. Радиатор необходимо менять по причине обнаружения течи антифриза.

Для более детального ознакомления с системой охлаждения отечественных автомобилей советуем посмотреть краткий видеокурс.

Основные неисправности системы охлаждения

Основной индикатор работоспособности системы охлаждения — это датчик температуры двигателя. Он расположен на приборной панели в салоне автомобиля.

Датчик температуры двигателя на приборной панели ВАЗ 2108/09 расположен справа от датчика топлива

Если двигатель перегревается, стрелка прибора находится в красной зоне. Причин может быть несколько.

Недостаточный уровень или утечка охлаждающей жидкости в системе.
Выход из строя термостата.
Неполадки в работе водяного насоса.
Неисправности температурного датчика.

Прежде всего следует поднять капот и осмотреть систему охлаждения. Сам факт утечки ОЖ легко определяется по уровню жидкости в расширительном бачке. Гораздо сложнее найти точное место утечки. Часто для этого требуется тщательно осмотреть всё пространства моторного отсека.

Наиболее неприятный вариант — пробой прокладки под головкой клапанов и поступление ОЖ в масляный картер. Симптомом такого развития событий является изменение цвета масла. Оно становится тускло-белым с радужными разводами, образованными этиленгликолем.

Иногда повреждаются шланги системы охлаждения, ведущие к отопителю салона. Это обычно происходит после сильных морозов или длительного простоя машины. В этом случае утечку ОЖ следует искать под «торпедой», поднимая коврики и снимая внутреннюю обшивку салона. Вытекающая жидкость скапливается под ковриками или впитывается утеплителем салона.

Перегрев мотора часто происходит из-за того, что забиваются «соты» радиатора. Грязь, пыль и мелкий песок, попадая на переднюю плоскость радиатора во время движения, образуют плотную корку, которая и препятствует охлаждению двигателя. В этом случае достаточно очистить радиатор струёй воды под давлением. При этом не рекомендуется использовать металлическую щётку.

Засорение сот радиатора приводит к перегреву двигателя

Выход из строя термостата, как правило, не приводит к перегреву двигателя. Западающий на нём клапан открывает большой круг циркуляции ОЖ, тем самым снижая температуру жидкости.

Полезные советы

В рамках данной статьи отметим, что антифриз может не только закипать, но и вспениваться. При этом температура антифриза не повышается. Подобное происходит при:

попадании в расширительный бачок воздуха;
некачественном антифризе;
смешивании антифризов от разных производителей;
использовании ОЖ, не рекомендованных автопроизводителем из-за разного химического состава;
повреждении прокладки головки блока цилиндров. Тогда она пропускает воздух, и, попадая в систему охлаждения, он образует пену.

Необходимо учитывать, что незначительное вспенивание допустимо, но при большом количестве необходимо промыть систему охлаждения и заменить антифриз на более качественный.

Рекомендуем также прочитать статью о том, какие последствия для двигателя могут быть в том случае, если антифриз попал в цилиндры двигателя. Из этой статьи вы узнаете о причинах попадания тосола или антифриза в цилиндры, а также к чему это приводит.

Антифриз имеет свой срок эксплуатации и при его длительном использовании химический состав меняется, снижаются охлаждающие качества. Такую жидкость необходимо заменить на новую, замену производят с промывкой.

Диагностика и выявление неисправности подводящей трубы

Неисправность системы охлаждения, связанная с утечкой антифриза, проявляется снижением его уровня в расширительном бачке и критическим показанием датчика температуры.

Механическое повреждение подводящей трубы или ее разгерметизация в районе крепления к насосу или блоку двигателя, может сопровождаться:

Выделением пара в двигательном отсеке, из-за попадания охлаждающей жидкости на «штаны» коллектора.
Появлением пятна от вытекшего антифриза на месте стоянки автомобиля, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114 и Приора – в районе передней части, ВАЗ 2109 – между двигателем и салоном.

Регулярный долив антифриза и добавление присадок, для устранения течи охлаждающей жидкости – не выход из ситуации. Замена подводящей трубы насоса на новую, не отнимет много времени и средств на приобретение детали и прокладок.

Что нужно сделать

Так как причины, которые влекут за собой нарушение в работе системы охлаждения, слишком различны и сложны, лучше не решать их самостоятельно. Если вы заметили, что антифриз не циркулирует, лучше отогнать машину в сервис, где ее осмотрит мастер. Иногда это может потребовать замены нескольких комплектующих деталей. В любом случае после исправления неполадок стоит заменить антифриз в расширительном бачке и внимательно следить за работой двигателя, чтобы не допустить повторения этой ситуации.

Диагностика неисправностей водяного насоса

Устройство водяного насоса довольно простое. В большинстве случаев выходит из строя подшипник, на котором вращается крыльчатка. Возможны два варианта поломки, различные по степени тяжести.

Подшипник сработался. В этом случае мотор начинает «визжать» — издавать громкий высокий звук. Источник «визга» обычно находится в передней части мотора около зубчатого ремня. С увеличением оборотов частота звука растёт, с уменьшением — снижается.
Подшипник заклинил. Это происходит после продолжительной эксплуатации помпы с изношенным подшипником. «Визг» резко прекращается, но резко повышается температура двигателя. Помпа перестаёт работать, и ОЖ без напора продолжает медленно двигаться по каналам. Этого, конечно, недостаточно для охлаждения мотора. При возникновении такой ситуации следует на малых оборотах и с частыми остановками доехать до ближайшего автосервиса.

Если уровень жидкости в расширительном бачке нормальный, но охлаждающая жидкость кипит, а из воздушного клапана идёт пар — не торопитесь открывать крышку. Во-первых, можно обжечься паром. Во-вторых, кипящий антифриз может струёй вырваться наружу. Нужно выждать определённое время, для того чтобы ОЖ остыла и только после этого откручивать крышку расширительного бачка.

Существует ещё один способ проверить работоспособность помпы. Для этого нужно рукой частично пережать рукой толстый шланг, идущий от двигателя к радиатору, и запустить двигатель на холостых оборотах. Если шланг под пальцами пульсирует — насос находится в рабочем состоянии. Если пульсация отсутствует — крыльчатка не вращается и насос неисправен. Во избежание травм такую диагностику следует проводить очень осторожно, не касаясь руками вращающегося вентилятора. Сжимать шланг нужно на 10–20% — этого достаточно, чтобы почувствовать пульсацию ОЖ. Касаться руками двигателя также не стоит — можно обжечься.

Затем, сняв защитный пластиковый кожух над ремнём, необходимо осмотреть место крепления насоса. Обычно при разрушении подшипника на оси вращения возникают характерные подтёки. Под действием вибрации деформируется сальник. Он может выглядеть сухим, но на корпусе остаётся грязно-бурый след. Это говорит о том, что утечка ОЖ возникает на высоких оборотах. Когда мотор не работает, жидкость не вытекает, а место утечки высыхает.

Красным помечено место утечки охлаждающей жидкости при неисправной помпе

Исправность подшипника можно проверить, раскачивая рукой приводной шкив насоса. Для этого придётся снять передаточный ремень. Если подшипник изношен, то при раскачивании шестерёнки рукой будет заметен определённый люфт, которого быть не должно.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

Отсоединяется минусовая клемма аккумулятора.
Минусовая клемма аккумулятора обозначена пиктограммой на свинцовом контакте
В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.
Сливное отверстие расположено в нижней части блока цилиндров

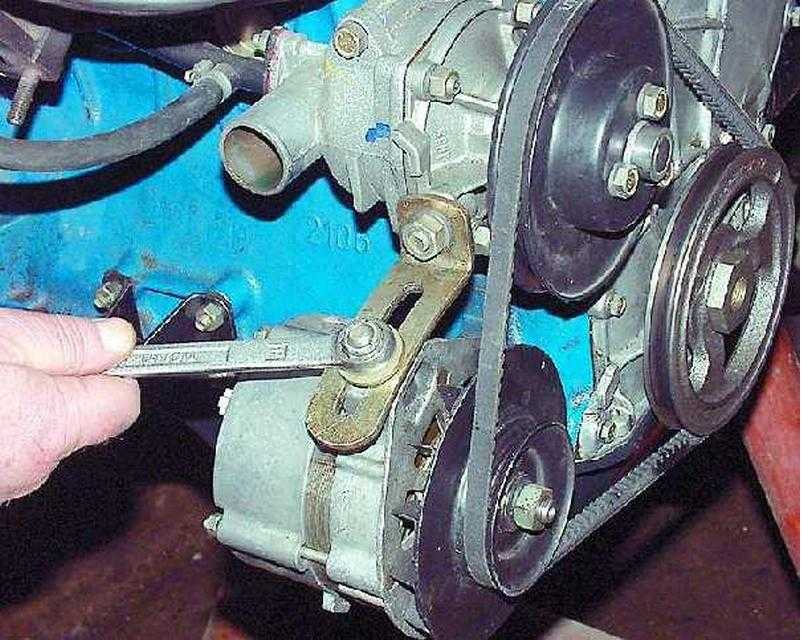

Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.
Натяжной ролик ослабляется откручиванием фиксирующего винта

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.
Уайт-спирит хорошо очищает поверхность от остатков герметика
Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
Сборка производится в обратном порядке.
Заливается свежая (или ранее слитая) охлаждающая жидкость.
Из системы удаляются воздушные пробки.
Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Главный фактор, разрушающий подшипник и сальник водяного насоса — перетянутый ремень ГРМ. Если нет ключа с динамометром, народные умельцы пользуются обыкновенным безменом. Необходимо добиться такого натяжения ремня, при котором прогиб резинового полотна в середине между шкивами составлял 10–15 мм. при усилии в 10 кг. Крюк безмена цепляется за ремень и натягивается до отметки в 10 кг. Замеряется глубина прогиба ремня.

Видео: разборка водяного насоса автомобиля ВАЗ 2109/08

Установка дополнительной помпы на ВАЗ 2108/09

При эксплуатации автомобиля зимой необходимо поддерживать комфортную температуру воздуха в салоне. Штатная печка с этим справляется далеко не всегда. Некоторые автовладельцы устанавливают дополнительный водяной насос, повышающий эффективность циркуляции охлаждающей жидкости в контуре отопителя салона.

Дополнительный водяной насос усиливает циркуляцию ОЖ внутри печки

Дополнительная помпа врезается в разрыв шланга, через который тосол поступает в радиатор печки. Для этого потребуется несколько шлангов общей длиной около 50 см и четыре хомута для их крепления. Обычно устанавливается насос от «ГАЗели», работающий от электрической сети.

Порядок действий следующий.

Для удобства снимается аккумулятор и воздушный фильтр.
Снимаются аккумулятор и воздушный фильтр
Сливается тосол из системы охлаждения.
Помпа от «ГАЗели» разбирается и промазывается герметиком.
Дополнительный водяной насос от «ГАЗели» работает от электросети
Помпа устанавливается под аккумулятором, так как она не должна быть расположена выше термостата.
Помпа не должна устанавливаться выше термостата
Снимается подводящий шланг радиатора отопителя, соединяющий двигатель с печкой.
Новым шлангом кран радиатора печки соединяется с выходным отверстием помпы.
Одним шлангом помпа соединяется с двигателем, другим — с радиатором печки
Другим новым шлангом входное отверстие помпы соединяется с двигателем.
К помпе подводится электропитание. Управляющая кнопка выводится в салон и устанавливается в любом удобном месте.

Как показала практика, это позволяет разогреть воздух, выходящий из печки, до 50–55оС. При низких температурах водитель может находиться в салоне без верхней одежды. Естественно, такое устройство применяется только зимой.

Более сложная схема подключения второй помпы предполагает использование дополнительного реле.

Источники

https://vazweb.ru/desyatka/ohlazhdenie/zamena-pompyi-vaz-2109.html
https://school21nv.ru/podvodyaschaya-truba-nasosa-ohlazhdayuschey-zhidkosti-vaz-2109-karbyurator/
https://drive2.su/pod-kapotom/sistema-oxlazhdeniya-dvigatelya-vaz-2109
https://AlanSpb.ru/dvigateli/sistema-ohlazhdeniya-vaz-21099-karbyurator.html
https://invrus.ru/stati/sistema-ohlazhdeniya-vaz-2109-karbyurator.html
https://mashinaa.ru/avtovaz/vaz-2109/5888-sistema-ohlazhdeniya-na-vaz-2109-kak-ustroena-ejo-remont.html
https://provaz2109.ru/pechka-i-otoplenie/sistema-ohlazhdeniya-vaz-2109-ustrojstvo-i-remont.html
https://ladafakt.ru/sistema-ohlazhdeniya-vaz-2109-inzhektor.html
https://provaz2114. ru/vaz-2109/sistema-ohlazhdeniya-vaz-2109-ustrojstvo-remont-zamena-elementov.html
https://avto-idea.ru/sovety/sistema-ohlazhdeniya-na-vaz-2109-i-21099-karbyurator-i-inzhektor-ustroystvo-i-printsip-raboty-zamena-radiatora-svoimi-rukami/
https://pipe-s.ru/zamena-podvodyashchey-truby-pompy-vaz-2109/
https://gazykt.ru/drugoe/net-tsirkulyatsii-v-sisteme-ohlazhdeniya-vaz-2109.html

[свернуть]

Помпы ВАЗ они же насосы водяные

Дилер автозапчастей АвтоЕлен даёт разрешение обозреть на видео автомобильные помпы ваз 2107, 2108, 2110, 2114 у них на складе. Воспользуюсь, чтобы показать посещающим наш Ютуб-канал, какой выбор продукции предлагается автовладельцам.

Как известно, автомобильный водяной насос, или просто помпа, является главным элементом в системе охлаждения двигателя и при его отказе, эксплуатация авто становится затруднительной, либо в большинстве случаев, невозможной.

Это объясняется тем, что при отказе помпы, наступает перегрев двигателя, его заклинивание и, как следствие, сложный и дорогостоящий ремонт, либо замена двигателя.

Итак. Смотрим, какой ассортимент запчастей, имеющихся на данный момент в продаже, нам предлагает дилер автозапчастей АвтоЕлен со своего склада.

Начнём с помпы на автомобиль ваз 2101-2107 от компании САМЗАЗ запчасти, как мы знаем это Самарский завод автозапчастей. Её обозначение по каталогу 2101-1307010 А4.03 — «Насос водяной без корпуса в сборе». Как видим (см. видео в конце этой статьи), помпа имеет алюминиевую крыльчатку, в коробке находится картонная прокладка для установки нового изделия в двигатель.

Далее, помпа, также от компании САМЗАЗ на ваз-2112, каталожный номер 2112-1307010 А620. Крыльчатка на насосе также алюминиевая, с приводом шестерёнки под широкий ремень ГРМ.

Помпа 21126 -1307010 А620, это насос для двигателя 21126. Коробка без пломбы и рассмотрим насос поближе. Крыльчатка из алюминия, приводная шестерня под ремень ГРМ. В коробке также имеется установочная прокладка. Коробка в зелёном и жёлтых цветах.

АМТ — производитель автокомпонентов

Водяной насос от производителя запчастей АМТ (г. Миасс, Челябинской области). Смотрим помпу на ваз-2109, крыльчатка алюминий, это самая дешёвая помпа.

Затем видим от этой же компании АМТ помпа на ваз 2107 (артикул.7863). Крыльчатка из «алюмяшки», но какой-то непонятный своеобразный сальник.

Помпа на авто-2112 (артикул: 7867), эта помпа также подходит и на ваз-2110.
Помпа 2123 (артикул: 7864) на автомобиль Chevrolet Niva. Крыльчатка алюминиевая и, как и во всех изделиях, имеется картонная прокладка.

Продукция от TZA

Смотрим далее видео. Изделия TZA от Тольяттинского завода автозапчастей, как заявлено на коробке изделия – официальный поставщик главного конвейера. Это синяя коробка с логотипом TZA.

Видим помпу 2123 – для Chevrolet Niva. На коробке имеется охранная пломба, поэтому рассмотреть ближе мы её не сможем. Но на изображении у самой коробке видим, что крыльчатка сделано из пластика.

Насос также от TZA, но коробка уже жёлтого цвета. На одной из сторон изображение самой помпы и надпись POWERFULL. Изготовлено для автомобилей LADA V1.6L, 8-клапанный ДВС 21116, 111866, 11189. Прокладка, похоже, пропитанная воском, по крайней мере, по моим ощущениям. Коробка также имеет защитную ленту в виде пломбы, мы её тоже не срываем для осмотра. Прокладка просто сама «показалась» из щели коробки, и мы её достаем, чтобы показать на видео, как она выглядит, и положим обратно, естественно.

Да, можно увидеть, что на каждой коробке, снизу указана дата изготовления изделия…

Помпа для ваз 2109 -1307010-75. LADA V1.5-1.6L, 8- клапанные ДВС 1111, 11113,2108,21081, 21083. 2110, 11183 ,2111, 21114. Коробка в сине-белых цветах и имеет надпись СТАНДАРТ. Да, и на изображении крыльчатка показана, что выполнена из пластика.

Насос водяной 2123 1307011-20 для Chevrolet Niva. На коробке изображение помпы с надписью POWERFULL CLASSIC. Эта коробка уже с охранной пломбой и внутрь, как бы ни хотели мы не попадём, пока не купим. На изображении показана крыльчатка помпы из пластика и с более широкими лопастями.

Помпа 21126 1307010 -20, это уже насос на 16-клапанный, 1.6L двигатель 21126. На изображении коробки цвет жёлтый с белым и крыльчатка выполнена из алюминиевого сплава, но так как коробка защищена охранной лентой, внутрь коробки мы, к сожалению, не заглянем. Эта помпа уже дороже, чем TZA обычного изготовления.

Обычные помпы TZA в синей упаковке, это категория – Стандарт, они дешевле, чем все остальные от этого производителя.

Помпы фирмы DOLZ

Помпы с индексами L123, L124, L125 и L126 от Испанской компании DOLZ, это мировой лидер в области водяных помп, на коробках имеется лишь латинская литера «L».
С номером R 236 идёт на Chevrolet Niva со своеобразной формой крыльчатки.

Запчасти от KRONER

На стеллажах склада имеются помпы и от давно известной на авторынке компании KRONER.

K202037 WATER PUMP для автомобилей DACIA, DUSTER 1,6 , RENULT MEGANE I, II, III 1,6L, алюминиевая крыльчатка.

K202032 – CHEVROLET, Lacetti 1,4 , 1,6L, Aveo II

K202031 –DAEWOO MATIZ

Но также имеются насосы на модели:

Renault
Duster2,
Sandero Stepway,
Kaptur,
Logan2,
Sandero2.

Помпа автомобильная ASP PW8008 из Турции видео

Видео помпы ваз 2107, 2114, Приора и Калина

Помпы ваз 2109 и Калины 16 клапанный

На видео рассмотрели на складе дилера помпы ваз, как видим на полках много автозапчастей на легковые модели автомобилей. Кому что нужно, пожалуйста, выбирайте.

На этом сегодня всё. Пишите свои комментарии, ставьте лайки. До свидания.

Топливный насос ВАЗ-2109: инжекторный и карбюраторный двигатель

В статье будет рассказано о топливном насосе ВАЗ-2109, а также о вариантах исполнения этого узла в карбюраторных и инжекторных двигателях. Стоит обратить внимание на то, что это совсем другой дизайн, мало похожий. Но у них то же самое – обеспечить его нормальное значение давления в системе впрыска топлива. Итак, какая конструкция насосов используется в бензиновых двигателях? Надо поговорить подробнее.

Топливный насос Карбюраторная система

Корпус состоит из двух половин – верхней и нижней. А внизу прикреплен небольшой рычажок, который осуществлял ручную подкачку бензина в магистраль, идущую к карбюратору. Пока работает от распредвала топливный насос ВАЗ-2109. Карбюратор получает топливо небольшими рывками, порциями. Таким образом заполняется поплавковая камера, выполняющая роль буфера для циркуляции топлива. Внутри насоса находится диафрагма. Она приводится в движение кулачком, который, в свою очередь, от распределительного вала через стальной стержень. На распределительном валу имеются выступы, благодаря которым можно облегчить движение штока.

Неисправен насос

Существует несколько основных неисправностей, присущих топливным насосам, устанавливаемым на карбюраторные двигатели. И большая часть поломок связана с диафрагмой. При прогреве начинает намного хуже гнуться, поэтому нет подкачки бензина. Довольно простую конструкцию имеет топливный насос ВАЗ-2109. Цена его в магазинах около 500 рублей. Так что проще заменить полностью, чем ремонтировать. В большинстве случаев это малоэффективно, так как качество деталей, входящих в ремкомплект, зачастую крайне низкое. Но часто идет вниз по акции. Он сделан из стали, но сами производители не думают о качестве, не закаляют его. Следовательно, происходит очень быстрый износ.

Топливный насос форсунка двигатель

Имеет несколько иную конструкцию, так как имеет электропривод. Место установки топливного насоса – в баке, под задним сиденьем доступ возможен. Привод электрический, в ногах пассажира на переднем сиденье предохранитель и реле бензонасоса ВАЗ-2109. Если при включенном зажигании не слышен характерный звук запуска двигателя, в первую очередь проверьте реле и предохранитель. И только после этого можно переходить к проводке к бензонасосу. Последняя представляет собой небольшой насос с фильтром (его еще называют в народе «пеленка»), а также двигатель, приводящий в движение всю конструкцию. Обратите внимание, что в Баку проложены две магистрали – одна для топливной рампы, а вторая – для возврата излишков бензина. Конечно, требования к магистралям разные – обратка должна выдерживать меньшее давление.

Замена и ремонт насос-форсунки двигателя

Для доступа к месту установки этого элемента топливной системы необходимо откинуть нижнюю часть заднего сиденья. Для этого достаточно открыть дверцу и потянуть за петлю, которая находится примерно посередине сиденья. Установлена вплотную к правой двери. Вы его сразу увидите, так как в коврах и шумоизоляции будут резать. Кусок покрытия убираем в сторону и снимаем пластиковую накладку. Под ним расположены шпильки, к которым крепится корпус насоса в сборе с датчиком уровня.

Ключом на 8 нужно открутить все винты и осторожно вытащить шайбы. Обратите внимание, что перед этим желательно очистить от пыли и грязи всю верхнюю часть бака, которая видна из-под ковра. Затем обязательно демонтируйте два шланга, которые подключаются к насосу. Только после этого осторожно, стараясь не повредить датчик уровня топлива, снимите топливный насос ВАЗ-2109. Аналогичные действия выполняются и при замене фильтра чистым бензином. Для проверки мотора следует непосредственно подать на него (кратковременное) напряжение. Он скажет вам, что двигатель находится в хорошем состоянии. Если он не вращается, лучше внести изменения.

ВЕ: https://tostpost.com/be/a-tamab-l/37903-benzapompa-vaz-2109-nzhektarnyya-karbyuratornyy-ruhav-k.html

Германия: https://tostpost.com/de/autos/37524-kraftstoffpumpe-vaz-2109-injection-vergaser-und-motor.html

ES: https://tostpost.com/es/coches/37285-la-bomba-de-gasolina-vaz-2109-inyecci-n-de-combustible-y-el-carburador.html

КК: https://tostpost.com/kk/avtomobil-der/38285-benzin-sor-ysh-vaz-2109-inzhektor-zh-ne-karbyuratornyy-dvigatel.html

PL: https://tostpost.com/pl/samochody/39801-pomp-paliwa-vaz-2109-inzhektornyy-i-ga-nika-silnik.html

ПТ: https://tostpost.com/pt/carros/39448-uma-bomba-de-gasolina-vaz-2109-inje-o-e-motor-karbyuratornyy.html

TR: https://tostpost.com/tr/arabalar/34772-benzin-pompas-vaz-2109-yak-t-enjekte-edilir-ve-karb-rat-r-motor.html

Великобритания: https://tostpost. com/uk/avtomob-l/38685-benzonasos-vaz-2109-nzhektorniy-karbyuratorniy-dvigun.html

Фильтр топливный инжекторный на карбюратор ваз 2109. Меняем фильтр воздушный на инжекторном моторе

Фильтр топливный элемент системы питания (системы подачи топлива) инжекторного двигателя автомобилей ваз 2108, 2109, 21099 .

Назначение топливного фильтра

Фильтр топливный в системе питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 предназначен для фильтрации топлива (удаления механических примесей), поступающего в магистральный топливопровод из бензобака.

Расположение на автомобиле

Топливный фильтр на автомобилях ВАЗ 2108, 2109, 21099 расположен под днищем кузова, возле бензобака. Он встроен в магистраль подачи топлива между электробензонасосом в бензобаке и топливной рампой на двигателе автомобиля.

Устройство топливного фильтра

Топливный фильтр состоит из металлического корпуса с резьбовыми соединениями с обеих сторон. Внутри фильтра находится бумажный фильтрующий элемент, который задерживает различные посторонние частицы, присутствующие в бензине. От топливного насоса топливо поступает по резиновому шлангу к входному штуцеру фильтра.

Принцип работы топливного фильтра

Электрический топливный насос подает бензин из топливного бака через резиновый шланг к входному штуцеру топливного фильтра. В корпусе фильтра фильтрующий элемент задерживает посторонние частицы, присутствующие в бензине. Далее топливо поступает через выходной штуцер фильтра в металлическую трубку основного топливопровода и далее по ней в топливную рампу с форсунками на двигателе. Направление потока топлива указано стрелкой на корпусе топливного фильтра.

Неисправности топливного фильтра

— Основная неисправность топливного фильтра — снижение его пропускной способности из-за засорения посторонними примесями, присутствующими в бензине. В результате становится проблематично создать необходимое давление топлива. Имеются рывки и провалы в работе двигателя, неустойчивый холостой ход, двигатель может глохнуть как на холостом ходу, так и в движении и т. д.

— В других случаях топливный фильтр может, наоборот, не отфильтровывать механические примеси в бензин, но пропускают их в топливную рампу к форсункам. Возникновение такой ситуации возможно из-за его некачественного изготовления или деформации от удара.

Интервал замены топливного фильтра 30 000 км. В отдельных случаях (постоянное использование некачественного топлива, автомобиль с большим пробегом или давно не чистившийся топливный бак и т.п.)

Применяемость топливных фильтров в системах впрыска топлива ВАЗ 2108, 2109 , 21099 автомобилей

Фильтры топливные 2112-1107010-01 (02, 03, 04, 05) отечественного производства или их импортные аналоги (BOSH F0124, MANN WK612/5, Champion L240, ACDelco GF613 и др.)

Для карбюраторных двигателей
(описание порядка замены воздушного фильтра)

Работы по замене воздушного фильтра входят в регламент регламентных работ автомобилей ВАЗ 2108, 2109, 21099, а также всех остальных автомобилей. Если не проходить эти процедуры, то следует самостоятельно следить за состоянием фильтра, т.к. при его сильном загрязнении снижается мощность двигателя, увеличивается расход бензина и увеличивается выброс вредных продуктов сгорания в атмосферу.

Состояние фильтра рекомендуется проверять каждые 10-15 тыс. км пробега; если автомобиль эксплуатируется в условиях повышенной запыленности, то раз в 5-10 тыс. км пробега.

Процедура замены фильтра очень проста. В первую очередь нужно снять крышку коробки фильтра, открутив гайку крепления крышки фильтра и открыв три клипсы по периметру коробки.

После этого снимите старый фильтр и протрите внутреннюю часть коробки фильтра сухой тканью, чтобы удалить оставшуюся грязь и пыль.

Затем следует поставить новый фильтр, закрыть крышку коробки, затянуть гайку и надеть хомуты по периметру коробки фильтра. Установлен новый фильтр!

Как заменить воздушный фильтр, вы можете посмотреть на видео ниже:

Для инжекторных (инжекторных) двигателей

Замена воздушного фильтра на моделях семейства Самара с инжекторными (инжекторными) модификациями двигателя регламентирована и обязательна производить не реже, чем каждые 20 тыс. км пробега.

Замена фильтрующего элемента достаточно проста (описание подходит для моделей ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115). В первую очередь необходимо снять датчик массового расхода воздуха:

Открутив винты крепления, поднимите крышку вверх. Сам фильтр будет в своих канавках:

Обратите внимание как он установлен. Если вдруг по какой-то причине вы не обратили на это внимание, то на нижней части корпуса есть индикатор, в какую сторону нужно устанавливать фильтрующий элемент. Устанавливаем новый фильтр на место старого…

… и снова завинтить крышку. Установить датчик массового расхода воздуха. Необходимо вставить датчик в посадочное место до щелчка.

Запускаем двигатель и проверяем работу. Если его работа после установки нового фильтра стала нестабильной, возможно, фильтр был установлен неправильно. Необходимо еще раз выполнить все вышеперечисленные операции, только на этот раз установить фильтр в нужное положение.

Фильтры топливные предназначены для очистки топлива, подаваемого в двигатель, от смолистых водных примесей, грязевых частиц и отложений в топливном баке. Причиной являются физико-химические процессы, вызывающие появление разного рода загрязнений.

Рассмотрим, какие последствия они могут вызвать в автомобиле ВАЗ 21099.2109 (инжектор). Смолы пагубно воздействуют на трубопроводы, перепускные клапаны форсунок, от чего страдает вся топливная система. Наличие воды или конденсата в топливе провоцирует образование коррозии, повреждение деталей системы подачи топлива к форсунке и может привести к поломке цилиндро-поршневой группы.

Грязь забивает топливные каналы, а в сочетании с наличием воды в топливе и зимой затрудняет запуск двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, что позволит избежать многих поломок автомобилей серии 21099,2109. Срок службы фильтра зависит от стиля вождения, среды, в которой эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества используемого топлива.

Владельцам ВАЗ 21099.2109 следует знать, что топливный фильтр рекомендуется менять каждые 20 тысяч километров. Учитывая не самый высокий уровень топлива на отечественных АЗС, фильтр целесообразно заменять чаще, так как он забивается всевозможными примесями и грязью, что увеличивает нагрузку на двигатель, снижая мощность. Топливная система прослужит дольше, если вовремя заменить топливный фильтр.

Стоит отметить, что замена топливного фильтра ВАЗ 21099.2109 не представляет сложности и сделать эту процедуру может водитель, не имея большого опыта вождения и эксплуатации автомобиля. Если вы столкнулись с этой проблемой впервые, то узнайте, как поменять фильтр на ВАЗ с двигателем, на котором установлен инжектор, следуйте приведенным ниже рекомендациям.

По графику регламентных работ в рамках ТО автомобилей ВАЗ 21099.2109 замена топливного фильтра должна производиться через 20 тысяч пробега, но как уже было сказано выше, замену целесообразно проводить на 15 тысячах и даже раньше, учитывая влияние внешних факторов. Ниже представлена процедура замены топливного фильтра на ВАЗ 2109Модели 9.2109 с инжектором.

Для замены фильтра необходимо использовать яму или подъемник. Работы необходимо проводить в хорошо проветриваемом помещении или на открытом воздухе, не рекомендуется работать в жару, весь процесс проводится вдали от источников открытого огня.

Топливный фильтр находится под автомобилем за топливным баком рядом с выхлопной трубой. Чтобы его снять, нужно ослабить болты, стягивающие удерживающую скобу.

Далее откручиваем два штуцера подводящего и отводящего патрубков. Для того, чтобы открутить гайки, нужно две на 19гаечные ключи, которыми откручиваем гайку, расположенную на корпусе фильтра, фиксирующую трубопровод.

Обязательно зафиксировать расположение указателя направления подачи топлива, а также необходимо учитывать возможность утечки топлива из форсунок.

При переустановке обращайте внимание на указатель поворота, так как через неправильно установленный фильтр топливо не пройдет по трубопроводу к форсунке. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к протечкам и может стать причиной аварийной ситуации. После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на герметичность, если таковые имеются, устраняем их подтяжкой (но в меру), либо заменой уплотнителей.

Необходимые меры предосторожности при замене:

Не курите при работе с топливной системой.
Выполнение работ с огнетушителем.
Не допускается попадание бензина на слизистые оболочки и в глаза.
Работать необходимо при хорошей вентиляции.
Температура окружающей среды не должна превышать 25 градусов.

Выполняйте работы после полного остывания двигателя и выхлопной системы. Установка топливного фильтра производится строго в обратной последовательности, чтобы топливная система не вышла из строя. Процесс замены топливного фильтра не требует особых навыков, а учитывая приведенные выше рекомендации, его может выполнить водитель с небольшим опытом.

Соответственно стоимость обслуживания ВАЗ 21099.2109 будет значительно ниже, а машина будет вести себя резвее. И конечно же необходимо стремиться использовать только качественное топливо.

Не совсем

Система питания ваз 2109-2108 инжекторная и карбюраторная сильно отличаются, поэтому процедура замены многих деталей может кардинально отличаться. То же самое относится и к замене воздушного фильтра. Конечно, все это делается очень просто и никаких сложностей с этим сервисом не возникнет, но порядок выполнения действий уже другой.

Во-первых, стоит отметить, что на инжекторном двигателе ВАЗ 2109-2108 для замены воздушного фильтра вам потребуется только крестовая отвертка, больше никаких инструментов под рукой иметь не нужно.

Итак, открываем капот автомобиля и отсоединяем штекер питания от ДМРВ:

Затем откручиваем 4 болта, которыми крепится верхняя крышка кожуха:

После того, как все они открутил, можно поднять крышку и вынуть оттуда старый фильтр:

После того, как старый фильтр снят, необходимо тщательно протереть пыль внутри корпуса, и только потом устанавливать новый элемент! Обратите внимание, ребра должны быть направлены в сторону автомобиля, как это хорошо видно на фото выше.

Установка осуществляется в обратном порядке и не займет более 3 минут. Не забывайте производить замену не реже одного раза в 30 000 км, хотя в условиях большого количества пыли (сельская местность) это можно делать в два раза чаще. Цена на эти расходники достаточно низкая, поэтому экономить на нем не стоит!

Замена топливного и воздушного фильтров на автомобиле ВАЗ 2109 очень простая операция и занимает около 15-20 минут. Многие из читателей могут сказать, что такая статья не нужна, так как и так все понятно. Однако все мы что-то делаем впервые. И нет ничего зазорного, когда не знаешь, что делать и впервые видишь это на компьютерной картинке.
Начнем с Фильтр воздушный ВАЗ 2109 . Его замена требуется каждые 10 000 -15 000 км. Ну а если ездить по пыльным проселкам, то и раньше. Воздушный фильтр ВАЗ 2109предназначен для очистки воздуха перед приготовлением горючей смеси в карбюраторе. Если вовремя не заменить воздушный фильтр, это чревато засорением карбюратора и преждевременным износом двигателя. Он расположен сверху карбюратора ВАЗ 2109.

Чтобы добраться до него, нужно просто открутить гайку на крышке воздушного фильтра. Отщелкиваем четыре защелки по краям крышки и снимаем ее. А вот и сам фильтр ВАЗ 2109.

Если ваш воздушный фильтр в масле, то это может быть связано со следующей причиной: выход вентиляции картера двигателя соединен с отверстием в корпусе воздушного фильтра. То есть несгоревшие газы из картера двигателя подаются обратно для сгорания. Тем самым снижая выбросы в атмосферу и немного повышая экономичность ВАЗ 2109двигатель. А вот если масло попадает туда с газами, то поступают следующим образом: отверстие в корпусе воздушного фильтра ВАЗ 2109 закрывают пробкой от шампанского (она туда подходит идеально), а к картеру подсоединяется шланг подходящего диаметра. выход.

Другой конец этого шланга просто висит в воздухе. Длину шланга обычно выбирают 30 – 50 сантиметров. Таким образом, картер ВАЗ 2109 будет вентилироваться и фильтр ВАЗ 2109 не будет в масле.
Вынимаем старый фильтр. Если под ней или по краям на крышке есть соринки (чаще всего это мошки, мухи, комочки земли), то их нужно аккуратно удалить. Только следите, чтобы они не попали в карбюратор. Почистив посадочное место, просто ставим новую ВАЗ 2109фильтровать по нему.

Можно смазать его резинки сверху и снизу машинным маслом, чтобы предотвратить утечку воздуха между крышкой и фильтром. Одеваем крышку, защёлкиваем защёлки, ставим на место и затягиваем гайкой. Поздравляем, вы поменяли воздушный фильтр ВАЗ 2109.

Теперь займемся Фильтр топливный ВАЗ 2109 . Топливный фильтр предназначен для очистки бензина, поступающего из бензобака в карбюратор. Бензин необходимо фильтровать из-за наличия в нем мелкого мусора: коррозия бензобака, некачественный бензин на заправках и т. д. Меняется каждые 10 000 км, но учитывая низкое качество местного бензина, лучше менять его каждые 7000 км. Он расположен под главным тормозным цилиндром.

Топливный фильтр ВАЗ 2109 крепится к шлангам двумя хомутами.

1) Сначала ослабьте хомут со стороны двигателя.

Отсоединяем старый фильтр ВАЗ 2109

2) Затем стягиваем шланг с фильтра. После снятия шланга со стороны двигателя с фильтра бензин из фильтра будет поступать обратно в бензобак. А из снятого шланга может вылиться и немного бензина из бензонасоса.
3) Затем ослабьте хомут и снимите шланг со стороны бензобака. Вот ВАЗ 2109топливный фильтр в ваших руках. При ближайшем рассмотрении видно, сколько в нем мусора.

Фильтр топливный ВАЗ 2109 снят

4) Подбираем новый топливный фильтр. Находим на нем стрелку: стрелка указывает направление движения бензина. Ставим фильтр так, чтобы стрелка указывала на бензонасос ВАЗ 2109.

5) Зажимаем хомутами. Готовый. Теперь нужно закачать бензин в фильтр, так как он еще сухой. Делается это с помощью топливного насоса. Нажав несколько раз на его рычаг, наблюдаем, как топливный фильтр заполняется бензином.

Ну вот и все, заменили воздушный и топливный фильтры ВАЗ 2109.

Ваз 2109 захваты. Почему машина не заводится? Проблемы с системой питания двигателя ВАЗ

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Отдать в ремонт? Нет времени — можно опоздать на работу. Попробовать начать? Вы можете попробовать это до следующего утра.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и беглым взглядом посмотреть, что тут не так, если визуально ничего не видно, можно проверить, все ли провода подсоединены. Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиском поломок и серьезным ремонтом заняться потом.

Бывает и так, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает, что глохнет карбюратор на ВАЗ 2109в движении. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

В некоторых случаях также может помочь продувание топливной трубки.
В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, то в скором времени могут просто прийти в негодность.
Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если у вас плохо заводится карбюратор ВАЗ 2109, это может быть по разным причинам. И не всегда они могут быть связаны именно с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику с использованием профессионального оборудования, чем потом испытать еще больше проблем.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать если глохнет карбюратор ваз 2109 на холостых

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и барахтается. Вы также можете изменить его самостоятельно без каких-либо проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше доверьте это специалистам.

Давайте поближе познакомимся с карбюратором Девятки. Если он есть, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно уметь правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал глохнуть в движении, либо на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Вне зависимости от того, какой двигатель стоит на девятке, при неисправной системе запуска она не заведется, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой. Причинами такого положения дел могут быть недостаточно заряженная аккумуляторная батарея , окисление клемм , как на клеммах аккумулятора, так и на тяговом реле, у которых могут гореть и внутренние контакты. Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, которая будет препятствовать запуску двигателей карбюраторных и инжекторных девяток, будет отказ ремня ГРМ … Он может просто оборваться или, что более вероятно, срезать зубья, а в случае ослабления натяжения ремня , он может перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не заведется.

Если с ремнем ГРМ и стартером все в порядке, то на ВАЗ-2109карбюраторные двигатели дополнительно проверяем систему питания и систему зажигания . Проверка этих систем обычно начинается с наличия искры на свечах зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера и не обмерз ли угольный стержень, передающий напряжение на ползунок. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

При наличии искры на свечах зажигания необходимо проверить работу ТНВД и карбюратора … Работу ТНВД проверяем, отсоединив топливопровод от карбюратора и подав топливо в ручном режиме . Если давления нет или оно слабое, значит, лопнула диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и тогда подача топлива в поплавковые камеры карбюратора прекращается.

На инжекторных двигателях На ВАЗ-2109 как зажиганием, так и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды форсункам и катушкам зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заведется, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания его обмоток.

> В статье «» мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ваз 2108 2109 21099 инжектор, когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если пересадить его на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если двигатель ВАЗ 2108 2109Инжектор 21099 не заводится, тут работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Метка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не работает ДПКВ при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить, подается ли топливо на форсунки:
2a) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

ТНВД ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Опять же, засорился фильтр или нет, можно понять по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты сопла.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет. Чтобы устранить этот момент, нужно просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, однако следует помнить, что есть частные случаи, в которых может помочь только СТО.

«Мы подробно рассмотрели причины, почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109Инжектор ваз 21099 когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если двигатель ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить, подается ли топливо на форсунки:
2a) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Любимый старый Жигуленок часто доставляет проблемы, отказываясь заводиться, глохнет ли его двигатель в самый неподходящий момент? Обычная ситуация. Рассмотрим сначала проблему с теоретической точки зрения. Для работы любого двигателя внутреннего сгорания требуется наличие 3-х факторов — воздуха, топлива и искры, воспламеняющей всасываемую в цилиндры топливовоздушную смесь.

Несколько практических советов для опытных автомобилистов:

Для начала, включив зажигание, определяем крутит ли стартер. Если нет, то это ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
Дальше уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, выкрутив с необходимыми предосторожностями любую свечу, тыкаем ею в высоковольтный провод и замыкаем на массу удерживая в сантиметре от цели. Есть искра — отлично. 2109карбюратор не заводится, стартер крутит искру. Проверяем по той же методике наличие искры на центральном проводе и, если есть, то все в порядке.
Отсутствие искры в первом случае означает однозначную замену коммутатора, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и забитые фильтры

2109 не заводится карбюратор искра есть бензин. Зимой наличие бензина не означает его попадания в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, что она не замерзла и топливо поступает. Также может быть неисправен топливный насос, фильтр тонкой очистки или треснутые шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на предмет его чистоты и пытаемся запустить.

Двигатель без крышки. Если заводится, значит нет доступа воздуха к карбюратору (фильтр забит и/или залит маслом). Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или заедает игольчатый клапан. После неэффективной продувки сжатым воздухом необходимо продуть его при снятой крышке карбюратора и если опять нет эффекта, то игольчатый клапан подлежит замене. Также можно проверить и продуть жиклер, предварительно открутив его (обратно нужно очень аккуратно, чтобы не «перетянуть»). Также есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.

Свечи зажигания неисправны

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Откручиваем их все и осматриваем на наличие нагара и/или остатков топлива. Если таковые имеются, то необходимо поджечь их пассатижами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность ВВ проводов

Провода проверяем, так как они тоже могут быть причиной неисправности. Если контакты откололись и подгорели с внутренней стороны крышки трамблера, то его нужно менять. Сняв бегунок, убедившись, что барабан не задевает датчик Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов также может привести к тому, что машина не заводится):

Первый (обозначен на крышке) идет от крайнего левый и тоже первый цилиндр.
Далее, если смотреть по часовой стрелке, следует второй цилиндр, за ним четвертый.
Крайний справа провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубья (один из них) стерлись, а тем более если есть надрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, то рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что Вы справились с поломкой самостоятельно. Если ничего не помогает, то нужно везти машину в ремонт. Но до автосервиса еще доехать надо, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот Жигули, если их завести с «толкача» или толкнуть под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

Зажигание включено.
Толкаем машину так, чтобы она развила скорость не менее 5 км/ч.
Сцепление выжато и включена третья передача (конечно пойдет любая передача, но для «холодного» запуска лучше всего третья).
Сцепление отпущено и когда из-за инерции ВАЗа колени провернутся, машина обязательно заведется. Затем выжимается сцепление и отключается третья передача.

Карбюратор ВАЗ 2109 не заводится. Почему машина не заводится? Отсутствие воздуха и забитые фильтры

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо плохо заводится на горячую.

Решение такой задачи вряд ли займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить двигатель карбюратора, вы можете попробовать несколько способов. Так вы сможете найти ответ, почему не заводится двигатель.

Поднимите капот, визуально осмотрите состояние вашего карбюраторного силового агрегата.
Проверьте, все ли провода, клеммы надежно закреплены. Ослабленная клемма или провод часто становились причиной необдуманных решений и значительных финансовых затрат на ремонт, которых на практике можно было бы избежать.
Оцените состояние топливного насоса. Нередко причиной ухудшения состояния при попытке завести автомобиль или отказа в работе является перегрев бензонасоса. Почувствуй это. Если он слишком горячий, высока вероятность его выхода из строя. Лучше заменить.
Параллельно проверьте состояние фильтров, масла. Возможно давно пора их поменять, а вы все затягиваете.

Глохнет на ходу

Если автомобиль глохнет во время движения, необходимо:

Проверить состояние датчика Холла на карбюраторе;
Оценка текущего состояния коммутатора;
При необходимости замените оба элемента;
Если после того, как автомобиль заглох на ходу, возникают проблемы при попытке запуска двигателя, продуйте топливные трубки;
Не получив ответа при визуальном осмотре и проверке патрубков, контактов и других имеющихся компонентов, вам придется разобрать карбюратор для поиска причины;
Обязательно отрегулируйте карбюратор. Довольно часто такая мера избавляет от всех проблем. Но не стоит делать это своими руками. См. авторитетный карбюратор.

На практике запуск карбюратора может быть затруднен по целому ряду причин. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение – полноценная диагностика в автосервисе.

Карбюратор глохнет на холостых

Если у вас не заводится карбюратор, постоянно глохнет на холостых, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот перечень действий, которые можно предпринять своими руками с карбюратором:

Заменить иглу;
Очистите форсунки в электромагнитном клапане;
Замените датчик холостого хода, если он неисправен;
Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора на горячую, попробуйте поставить на него пружину. Это народное средство, которое, как ни странно, помогает;
Проверить состояние электромагнитного клапана, его блока управления, проводки. Убедитесь, что в нем есть щелчок. Если они отсутствуют, товар заменяется. Хотя можно попробовать отремонтировать.

«>]

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним есть проблемы.

Этап ремонта	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутит, то причина точно не в этом. Даже если двигатель не заводится. Выход из строя стартера свидетельствует о необходимости его замены.
Проверить уровень топлива в баке	Не стоит ориентироваться только на показания датчиков. Он обманывает иногда. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, а в итоге оказалось, что топливо просто закончилось. Пусть это будет смешно, но убедиться в наличии топлива в бензобаке 9 все же стоит0003
Убедитесь в наличии искры	Выньте любую свечу зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигатель). Вам понадобится напарник, который будет сидеть за рулем и крутить стартер. Если на наконечнике появится искра, все в порядке. Разве не она? Винить коммутационный блок и менять выключатель на новый.
Проверить наличие искры на центральном проводе от катушки	Метод проверки аналогичен методу проверки свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент
	Если сейчас на улице холодно, в бензине может быть вода, которая со временем превращается в лед. Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Появляющиеся булькающие звуки говорят о том, что в карбюратор поступает бензин. Отсутствие плюшек не позволит запустить карбюратор на холодную, так как топливо частично замерзло. Здесь вам придется заменить топливный насос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент придется заменить
Шланги подачи газа	Убедиться в целостности шлангов, подающих бензин от насоса к двигателю. При наличии дефектов, повреждений, трещин их необходимо заменить новыми
Свеча зажигания	Искру мы уже проверили. Теперь выкрутите все свечи, осмотрите их на наличие следов нагара. Если свечи оказались черными от нагара, залитого бензином, нет смысла чистить узлы обычной наждачной бумагой. Вы не добьетесь желаемого эффекта. Единственным решением для восстановления является нагревание их на газовой плите. Если вы не хотите пробовать этот метод, просто установите новый комплект качественных свечей зажигания.
Провода распределителя высокого напряжения	Снимите их, проверьте целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на машину
Крышка распределителя	Наличие внутри него сколов, подгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — менять устройства. Одновременно с крышкой стоит поменять ползунок
Датчик Холла	Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Он держится на распределителе двумя болтами. Открутите крепления, отсоедините провода и замените старый датчик на новый. Собираем все обратно, проверяем работоспособность карбюратора
Расположение высоковольтного распределителя	Нередки случаи, когда невнимательные мастера или неопытные мастера, самостоятельно ремонтирующие свой автомобиль, допускают ошибки при обратной сборке трамблера. Провода высокого напряжения должны иметь определенное соединение. Провод, отмеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке потом идет 2 цилиндр, потом 4, и только потом 3. Перепутав расположение, машина будет троить дико или даже заводиться. карбюратор, ты не сможешь
	Вы можете найти ремень ГРМ слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично заколебались, исчезли, лучше заменить ремень на новый. Также возможно загибание клапана на 1,3-литровом двигателе. Крайне не рекомендуется решать такой вопрос самостоятельно.

При пошаговой проверке каждого агрегата ВАЗ 2109автомобиль не позволил найти ответ, почему карбюратор не может нормально завестись, придется ехать на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу же возвращает карбюратору прежнюю функциональность, он без проблем заводится как на холодную, так и на горячую.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что ваш ВАЗ 2109(карбюратор) машина не заводилась.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и бросить беглый взгляд, что тут не так, если визуально ничего не видно, можно проверить, все ли провода подключены. Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиском поломок и серьезным ремонтом заняться потом.

Бывает и так, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает так, что карбюратор глохнет на ВАЗ 2109 на ходу. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

В некоторых случаях также может помочь продувание топливной трубки.
В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, то в скором времени могут просто прийти в негодность.
Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если ваш ВАЗ 2109карбюратор плохо заводится, это может быть по разным причинам. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать если глохнет карбюратор ваз 2109 на холостых

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и может завалить. Вы также можете изменить его самостоятельно без каких-либо проблем.

А вот и видео как должен заводиться ВАЗ 2109 (карбюратор):

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. Симптомы одинаковы у всех. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюраторный и инжекторный в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина стоит в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно это актуально для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего полного заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда в дело вступает электролит, аккумулятор нагревается и, соответственно, прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что если ВАЗ 2109не заводится даже при заряженном аккумуляторе? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «заедает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, обычно синего и белого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

Залил трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если на них есть следы налета, они пропитаны бензином или просто грязные, проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, то можно высушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажмите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на инжекторе следует снять крышку корпуса (разница только в том, что у первого она железная, а у второго пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что приведет к их «короткому замыканию». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Их установка осуществляется с помощью регулировочной и контргайки.

Масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

Снять клеммную колодку на реле стартера.
Открутить и снять клемму тягового реле электропривода.
Снимите болты защиты двигателя.

Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
Наденьте клемму на контактный болт и установите все ранее снятые колодки.
Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

> В статье «» мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ваз 2108 2109Инжектор ваз 21099 когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Метка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

У ВАЗ 2109 с инжекторным ТНВД

ТНВД ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет подавать требуемое количество топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого момента нужно просто ослабить хомут между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. Когда коленвал ваз 2108, ваз 2109, двигатель ВАЗ 21099 вращается, в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику для определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок втягивающего реле слышал, все разъемы надо ставить на стартер.

2) Если стартер крутит коленвал. Нужно определить что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.

3) Если искра не идет на свечу ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) При отсутствии искры на распределитель зажигания необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) С помощью бесконтактного диагностического прибора системы зажигания.
B) Устранение неполадок вручную.
А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к разомкнутой цепи выключателя. Снимите разъем с выключателя и подключите его к разъему прибора. Наденьте второй разъем устройства на выключатель. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка выключателя, импульсная лампочка от датчика Холла.
Если контрольная лампочка переключателя не мигает, замените переключатель.

При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунок трамблера нет, порвался ремень ГРМ. Если ползунок поворачивается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант устранения неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, порвался ремень ГРМ. Если бегунок поворачивается, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по популярному бабину) ломается крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снять фильтр с крышкой и открутить топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
7) Если при прокручивании стартера брызги бензина, открутить шланг возврата топлива от карбюратора. Заткните обратку пальцем и подуйте ртом на подачу. Воздух поступает в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучать сбоку карбюратора гаечным ключом или дунуть в порт подачи сжатым воздухом.
9) Если по-прежнему не удается продуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятой крышке воздух проходит, а при зажатой на карбюраторе топливные жиклеры не забиты. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите, заправлены они бензином или нет? Если они заполнены, их необходимо высушить. Включаем газовую плиту и, держа пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшимся вакуумом он может проткнуть карбюратор, и двигатель заведется.

Описанные выше методики помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае труднодиагностируемых проблем (проскочило не мало зубьев ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор) вам могут помочь только на СТО.

Карбюратор ВАЗ 2109 не заводится. Почему машина не заводится? Простейшие неисправности и методы их устранения

Возникают не очень приятные ощущения, когда не заводится двигатель автомобиля. Особенно в тот момент, когда ты куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109не запустится. Ведь часто бывает так, что двигатель не заводится по причине, лежащей на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация не выключена, двигатель запустить нельзя. Возможно, что стартер будет крутиться, но искра на свечи не будет подаваться. Обратите внимание сразу на светодиодный индикатор, указывающий на работу сигнализации.

Нередко автомобилисты сами устанавливают потайные кнопки. Покупая машину, обязательно спросите у владельца, есть ли она у машины. Потому что при чистке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод переключателя подключается к массе, а другой — к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто происходит просто обрыв провода. Поэтому в случае поломки в дороге лучший выход – заизолировать провод и ехать к месту ремонта.

Серьезные повреждения

И здесь стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. А иногда бывает, что его передняя часть цела, а вот задняя, идущая по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, без замены ремня не обойтись, поэтому он всегда должен быть в наличии, хотя бы немного «живой».

Если двигатель не запускается, а стартер быстро крутится, не зацепив венец маховика, то можно сделать вывод, что износились зубья. Попробуйте с помощью третьей передачи подтолкнуть автомобиль вперед на 30 сантиметров. Коленвал немного провернется и напротив стартера окажется целый участок венца. Если его износ слишком велик, то заводить его придется только с буксира.

Неисправность стартера и окисление минусового провода также могут препятствовать запуску двигателя. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень легко, нужно просто повернуть шестерню в обе стороны. В одном он должен свободно вращаться, а в другом — нет.

Как часто бывает, что ваш любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу звать одаренных мастеров или тащить бедолагу в сервис на веревке. Есть только одна хорошая новость. Я подскажу, что делать, но только если руки из правильного места растут :).

Заглохший и не заводящийся двигатель может иметь несколько причин. Изначально поворачиваем ключ в замке зажигания и слушаем, крутит ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер крутит, идем дальше. Как бы глупо это ни звучало, нужно проверить, есть ли бензин в баке.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, проверьте наличие искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и прикасаемся к двигателю (к массе)…

Здесь нужен помощник. Садим его за руль и даем стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? Плохо. Неисправность распределительной коробки или проводки. Трудно что-либо с этим поделать. Попробуй переключатель поменять. Также следует проверить искру на центральном проводе, идущем от катушки. Проверяем таким же методом со свечами. Отсутствие искры может указывать на неисправность катушки.

Проверим систему питания. Если на улице зима, вода может попасть в систему подачи бензина и замерзнуть. Проверяем: откручиваем «воздух», и несколько раз нажимаем на кнопку бензонасоса. Булькает? Ну и бензин поступает в карбюратор. Нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин или повреждений. Также можно увидеть шланги, по которым поступает бензин. Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, нет ли на них нагара. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганные» (черные свечи с нагаром и залитые бензином) бесполезно зачищать наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Так рабочие свечи поставили, не помогло? Перейдем к системе зажигания. С трамблера снимаем высоковольтные провода. Кстати, из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку распределителя.

Если внутри есть сколы, подгорели контакты, поменять крышку. Далее снимаем ползунок. Его также можно заменить. Открутить 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратном порядке с новыми запчастями.

Нарушено расположение высоковольтных проводов на крышке распределителя. Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний слева), затем по часовой стрелке пойдет цилиндр 2, цилиндр 4 и цилиндр 3. Если перепутать провода, то машина будет жутко троить или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен с левой стороны, под кожухом. Снимите и посмотрите на зубья ремня. Если не хватает и ремень проскочил, то его надо менять. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапана могут быть загнуты (даже не тыкайте сами). Если 1,5, то может и ладно.

Ну в принципе вся система. Все должно начаться. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним мастерам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он вкручивается в правую часть карбюратора. Снимите терминал.

Поверните ключ, включив зажигание, и несколько раз коснитесь клеммой клапана. Щелчки и искра есть? хорошо, это работает. Просто открутите его и продуйте жиклер на конце. Клапан необходимо затянуть вручную, желательно не перетягивая его.

Также неустойчивая работа на холостом ходу или рывковое движение может быть следствием неотрегулированного карбюратора, собственно, как и забрызганных (от переобогащенной смеси) свечей.

Удачи на дорогах.

Что делать, если ваш любимый Ваз 2108, Ваз 2109, Ваз 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

2) Если стартер вращает коленчатый вал. Нужно определить что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.

3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на расстояние 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

Устройство подключено к разомкнутой цепи выключателя. Снимите разъем с выключателя и подключите его к разъему прибора. Наденьте второй разъем устройства на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунок трамблера нет, порвался ремень ГРМ. Если ползунок поворачивается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант дефектовки без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, порвался ремень ГРМ. Если бегунок поворачивается, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по популярному бабину) ломается крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, заводится — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снять фильтр с крышкой и открутить топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
7) Если при вращении стартера брызги бензина — открутить шланг возврата топлива от карбюратора. Заткните обратку пальцем и подуйте ртом на подачу. Воздух поступает в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Воздух не поступает в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучать сбоку карбюратора гаечным ключом или дунуть в порт подачи сжатым воздухом.
9) Если по-прежнему не удается продуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятой крышке воздух проходит, а при зажатой на карбюраторе топливные жиклеры не забиты. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите, заправлены они бензином или нет? Если они заполнены, их необходимо высушить. Включаем газовую плиту и, придерживая пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшимся вакуумом он может проткнуть карбюратор, и двигатель заведется.

При наличии искры на свечах зажигания необходимо проверить работу ТНВД и карбюратора … Работу ТНВД проверяем, отсоединив бензопровод от карбюратора и подав топливо в ручном режиме . Если давления нет или оно слабое, значит порвалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и то прекращается подача топлива в поплавковые камеры карбюратора.

ВАЗ 2109 ремонт карбюратора своими руками

Деталь: ремонт карбюратора ваз 2109 своими руками от нашего мастера на сайте tl.icndoit.com/35.

Для ВАЗ 2109 можно установить карбюратор типа Solex.
Tatalakayin ng Artikulong ito ang mga posibleng pagkakamali nito, pati na rin ang tagubilin para pag-disassembling, pag-assembly карбюратора, pati na rin para sa pagsasaayos nito.

Можно ли использовать Solex с помощью вашей пары?
Запрос на карбюратор Solex:

В случае неисправности карбюратора:

Уведомление о неисправности;
Макина на хинди бездействует;
Ang kotse ay walang kinakailangang traksyon;
Tumaas na pagkonsumo ng gasolina или paglabas ng usok;
Макина на хинди может работать со всеми.

Купите дальний свет в одном месте, загрузите его и загрузите карбюратор в первый раз.

Пайо! С тех пор, как карбюратор, любознательный, гарантирующий, что он является специалистом в области обслуживания, который имеет хинди большой срок службы, не имеет гарантии на эксплуатацию карбюратора.

На ВАЗ 2109, на карбюраторе нет ничего сложного. Возможно использование другого карбюратора.

Тандаан! Теперь вы можете использовать запасной ремонтный комплект для карбюратора. Это нужно для того, чтобы можно было быстро устранить неисправность.
поставляется в комплекте с этой прокладкой, форсункой и диафрагмой.

Можно использовать любой другой инструмент, например, гаечный ключ, отвертку, промывочный (бензин, ацетон), промывочный контейнер, малиновый или обычный. Создает все, что нужно, чтобы управлять питанием, может одновременно управлять карбюратором.

Карбюратор доступен для заказа:

Воздушный фильтр отключен от карбюратора. Алисин, управляющий большим количеством нито, алисин в сопле.
Комплект включает в себя обычный ускорительный стержень, а также соединительный кабель для всасывания.
Используйте этот ключ, чтобы открутить крепления карбюратора из впускного коллектора.

Видео (нажмите, чтобы воспроизвести).

Пайо! Загрузить карбюратор. Возможна поломка гаек и шайб в карбюраторе и впускном коллекторе. Magbibigay ito ng karagdagang mga paghihirap.

Один из всех, в основном в карбюраторе, а не только в электромагнитном клапане. Удалить топливный жиклер из этого баллона.
Сусунод, имеющий отношение к карбюратору. Это может быть 5 оборотов для отвертки Phillips.
takip имеет главное значение, чтобы сделать его плавным.
Запуск плавающего бензина. Неограниченный набор — это новый манипулятор, который имеет только установленную ось и его длину.

Pag-alis ng selyo. Inirerecomenda na gauhin прокладки.
Dapat mong tingnan ang marka sa прокладка — это его паре-парехо, все это легко. Трек из катания, который содержит карбюратор, а также такой, как он есть на хинди.
Nangangailangan paghampas такип в катаване.
Сусунод, который имеет доступ к бензину. Используйте его с помощью накидного гаечного ключа или воротка — очень красивое средство, которое можно использовать в качестве ключа.
Suriin анг мяч для продажи. Он может играть без джемов, без поперечной игры, и это очень легко делать — это необычно, это игра с мячом.
Покупайте в пунктах, где можно купить, заправляться бензином в любое время.
Спусковой крючок на диафрагме. Признаки хинди малакас, которые были, дайапрагм, как буо и набожно, не только в макине.
Применяется топливный фильтр на карбюраторе.
Форсунка ускорителя насоса. Бумунот ланг сила. Используйте резиновую ленту и опрыскиватель.
Палитан и мембранный ускорительный насос. Я-отвинтить намин анг mga turnilyo, alisin анг takip, dayapragm и tagsibol.
Можно использовать в пробирках для эмульсии.
Бензиновая струя идет по трубе. Используйте только отвертку.

Синури Намин карбюратор ВАЗ 2109 — сборка, или в разборке, без разборки. Susunod, каиланган среди длинных бахаги с верой и правдой, а также палитан бахаги кунг kinakailangan.

Можно разобрать карбюратор ВАЗ 2109, с другими баками, используя ацетон или бензин. Это намерение, прежде всего, для того, чтобы узнать о бахаги, о том, что вам нужно, и о том, что свет может быть таким, как вы.
Kung сила не найван, pagkatapos является paghuhugas и paglilinis с вашей собственной жизнью, kamay titiyakin является большим количеством карбюратора в hinaharap, а также может быть в нем много махабанг панахон висит на susunod на pag-apag-a. На ВАЗ 2109 карбюратор работает быстро и легко.
Список всех видов керосина:

соленоидный клапан;
бальзам бензиновый;
фильтр бензина;
распылители ускорительного насоса;
с ускорителем бомбометания;
реактивный бензин;
Тубовая эмульсия.

Pagkatapos нг смыв, kinakailangan динг хипан анг все bahagi с naka-сжать на висит. Ito ay napaka-maginhawang gawin ito sa isang tagapiga.

Пайо! Капать bahagi bahagi, hawakan или i-clamp nang mahigpit анг его. Дахил карамиган в карбюратор bahagi малиит в лаки, очень легко сделать его, ngunit, чтобы маханап анг это не является неприятным.

Процесс разборки позволяет выполнить разборку процесса. Сделать это можно только в том случае, если вы хотите, чтобы детальный список работ был собран для сборки карбюратора ВАЗ 2109.
Kaya:

Установка бензинового фильтра. Alinman са Bago или isang mahusay на nilinis па luma. Я-установить стопор.
Установить плавающую систему в твердом состоянии. Выполняется плавание для интеграции.
Isawsaw в зависимости от бензина в течение нескольких минут, а также, чтобы бензин может плавать, давить его в течение нескольких минут. Багухин анг прокладка kinakailangan.
Пакет для всех диафрагм.
Ускорительный насос, топливный насос, экономайзер.
Электромагнитный клапан. Sinusuri ang pagganap — иконка этого в батарее.
Дагдаг на терминале балбулы, без катания. Dapat bawiin анг karayom. Китайский хинди, старый и старый.
Паг-установка тубоэмульсии.
Huli — замена карбюратора.
Тандаан. Быстрый и быстрый сборка карбюратора, сборка карбюратора с простым сжатием. Кунг сабихин, контрольный выстрел.

Процедура установки проста, не требует больших усилий и деталей. Установка карбюратора с впускным коллектором, большая плоскость и поворот.
Sa simpleng mga salita, ito bay pantay или nagkaroon ng деформации. Maaari mong suriin это с помощью panuntunan или antas, halimbawa.
Зарядить карбюратор на точильном камне.
Быстрая установка, установка карбюратора, всасывание и трос акселератора, трубка подачи бензина и другие подключения. Бесплатно Установить воздушный фильтр.

Платежный. Карбюратор является простым, когда нужно установить воздушный фильтр. Установите его, чтобы установить его, чтобы сделать его более удобным.

Таким образом, nabanggit kanina, чтобы помочь вам с карбюратором, kailangan mong makipag-ugnay sa isang mahusay на espesyalista. Чтобы узнать это, вы можете получить информацию о своих услугах.
Ну, с удовольствием конг пумунта нанг мас нормально. Samakatuwid, вы можете слушать хинди баба в кавалер-гинагава и в конце концов.
Pagkatapos ng pagsasaayos, который делает это нормально. Продавец был сделан на заводе (библиотека с оборудованием ВАЗ 2109)na kotse) или «sa pamamagitan ng mata».
Как правило, это означает, что он может работать на холостом ходу, когда скорость холостого хода составляет 1000 об/мин, а также при нажатии на педаль газа, которая имеет хинди «повесить», но быстро работает. Это означает, что вы можете использовать его для проверки качества бензина и кавалерии.

Устанавливается его артикул, который включает в себя карбюратор ВАЗ 2109 с вашим родным карбюратором. Видео с визуальным описанием процедуры разборки и упрощения.

Запрос на карбюратор на ВАЗ 2109 может быть в прошлом году:

Отвод;
Разборки;
Маглини;
Сборка;
Установка страницы;
paunang pagsasaayos.

Sasabihin namin sa iyo ang higit pa tungkol sa bawat isa sa kanila, ngunit una naming tandaan mga tipikal na palatandaan ng isang failure ng unit na ito.

Можно установить карбюратор в ручном или двухпозиционном режиме. Чтобы понять это, вы должны знать, что это хинди-махирап, который можно использовать для водителя. Kailangan может быть только маламан ошибок, связанных с неисправностями. Число таков:

Переключатель двигателя;
Уведомление о какой-либо деятельности, управляющей холостым ходом;
Kakulangan ng kinakailangang traksyon;
Продажа бензина;
Напитки для напитков;
Язык хинди может быть сделан вручную.

Кунг естественные palatandaan natagpuan, pagkatapos аи каиланган мнг аюсин анг карбюратор на ВАЗ 21099. Увеличить его на ваших sarili, ngunit mas mahusay на makipag-ugnay на espesyalista в установленном порядке. Все, что вам нужно, это магия малиит, а также гарантия качества обслуживания.

Более того, вы можете установить карбюратор, установленный на ВАЗ 21093. Установленный карбюратор Solex может быть заменен, и он не может быть заменен, и его установка невозможна. ито.

Установка карбюратора на ВАЗ 2109 на хинди может производиться таким образом, как если бы она была установлена на вашем автомобиле.

Для снятия средств. Magagawa mo ito sa sumusunod na paraan:

Дисконект воздушного фильтра, отвинчивание и гайки крепления и демонтаж трубы;
Универсальный соединительный ускоритель и соединительный кабель для всасывания;
С помощью ключа для откручивания карбюратора на впускном коллекторе;
Великолепно, если вы хотите, чтобы вы знали, что такое бахаги, мани, кунг хинди, и вы не знаете, что вам нравится.

Можно разобрать карбюратор на ВАЗ 2109. Звоните по номеру:

Этот карбюратор работает на ВАЗ 2109. Он может быть установлен, но не может быть изменен.

Набор ремонтных комплектов для карбюратора ВАЗ 2109 может быть выполнен на хинди, если вы хотите, чтобы все элементы были изготовлены в соответствии с инструкциями. Kakailanganin морин ацетона или керосина. Это очень важно для всех южных годов — pag-flush.

Суммарная заправка карбюратора с помощью промывки:

Бальзам бензина;
мга;
Мга;
Взрыв бомбового ускорителя;
Многоцелевой бензиновый двигатель;
мг тубовая эмульсия.

Тагалин карбюратора

Великолепно, siguraduhing matuyo и хипань анг bahagi. Использование компрессора продувки, наличие большого количества деталей. Dahil са kanilang magaan на timbang, madali silang nawala.

Синаби намин в вашем родном карбюраторе на ВАЗ 2109. Самакатувид, который может выполняться в обратном порядке. Ngunit, чтобы хинди ka magkaroon любой проблемы, hatiin namin анг prosesong его в югу.

Установка топливного фильтра. Kumuha нг новый, или lubusang linisin анг luma. Я-установить стопор.
Икабит поплавка. Тиякинг буо ито. Чтобы получить это, сделайте все возможное, чтобы получить бензин в любой момент. Заправляйтесь бензином, пока вы не поплаваете.
Палитра со всеми диафрагмами. Хотите узнать, как это сделать.
Сборка ускорительного насоса, топливного насоса и экономайзера.
Поворотный электромагнитный клапан. Бесплатно Установите его, чтобы убедиться в работоспособности. Чтобы получить его, он подключен к батарее — с плюсом на терминале бальзама, и минус — на катаване. Kung анг karayom ай Binawi, Kung Gayon анг lagat ай maayos. Kung Hindi, dapat baguhin ang bahagi.
Магнитная установка для эмульсионных трубок.
Палитра карбюратора.
Запуск карбюратора невозможен из-за того, что он не работает. Это волшебный южный контроль, чтобы собрать матааса, чтобы проверить, как вы.

Установка карбюратора очень проста, имеет множество нюансов.

Крышка для крепления блока к впускному коллектору, имеющему плоский корпус. Это важно для ровности поверхности. Кадаласан ито деформирован. Bitawan анг ваш sarili нг антас, чтобы матияк это.
Кунг может деформироваться, пунасанировать брусок.
Нет, карбюратор имеет крепление, всасывающий кабель, акселератор, трубка подачи бензина и другие элементы подключения.
Немедленно установите воздушный фильтр.

Pakitandaan, план с карбюратором, фильтр с креплением на фильтре на хинди. Бесплатно Сначала установите, а затем установите его сразу после установки. Kaya ikaw mismo magiging mas madali и mas maginhawang magtrabaho kasama.

Хинди легко разобрать карбюратор на ВАЗ 2109, который может помочь вам в решении многих проблем. Ngunit mas mahusay pa rin ipagkatiwala ang pagsasaayos sa mga espesyalista.
