Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

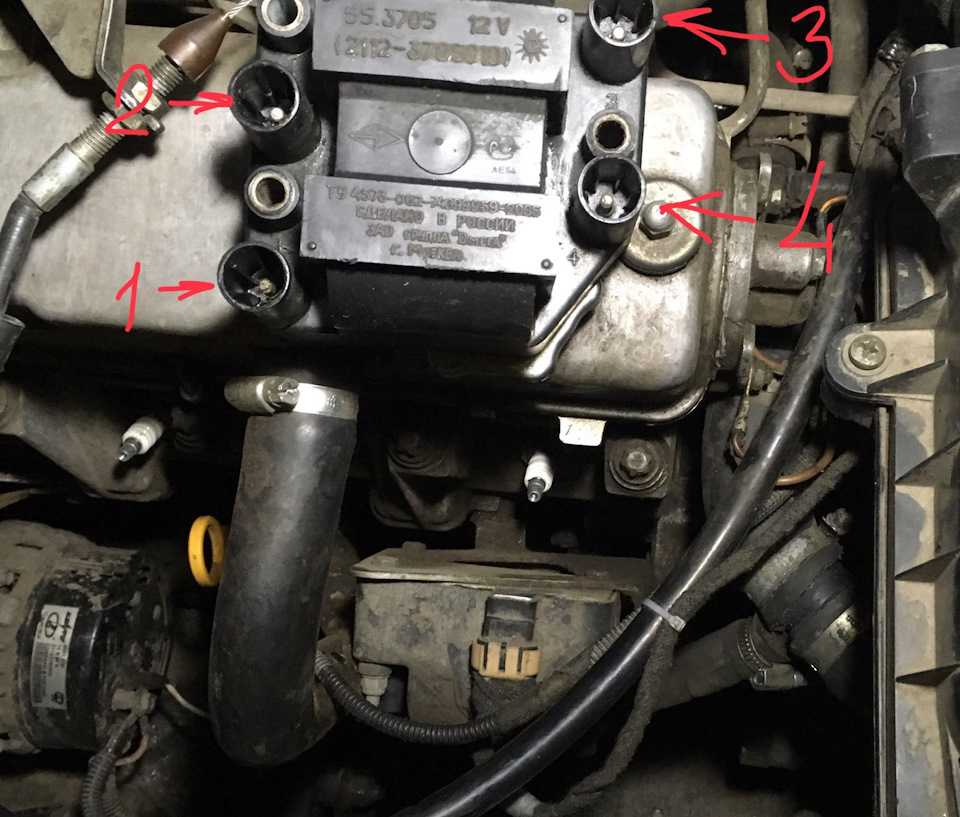

   Провода подключения к катушке

5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

 Загрузка …

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Видео «Принцип работы ДВС»

В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (78.57%)

Нет (21.43%)

Порядок работы цилиндров ваз 2109

Содержание статьи

После ремонта многие автолюбители путают порядок подключения проводов, так как не запоминают, как они шли до разборки. Если не соблюдать схему соединения цилиндров и распределения зажигания, то автомобиль просто не заведется. Порядок работы цилиндров ВАЗ-2109 всегда одинаковый, вне зависимости от типа двигателя.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными.

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2. Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке.

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый. При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется.

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Порядок работы цилиндров Ваз 2109

Очень часто при ремонте с распределителя зажигания или со свечей зажигания снимают высоковольтные провода. Только вот беда, мало кто запоминает как они были подключены до этого. Чтобы избежать путаницы необходимо знать последовательность подключения высоковольтных проводов Ваз 2109 сначала на распределитель зажигания, а потом на свечи каждого цилиндра.

Подключение проводов к распределителю зажигания

Нумерация цилиндров двигателя начинается от ремня ГРМ и идет слева направо.

Расположение цилиндров Ваз 2109

То есть самый ближний к ремню ГРМ цилиндр первый, самый ближний цилиндр к стартеру — четвертый. Если провода с распределителя зажигания будут перепутаны, то машина не будет заводится. Поэтому если Вы снимаете высоковольтные провода, то подключать назад их необходимо так как они и сидели до этого. А то бывают товарищи, поснимают провода, перепутают их и потом поднимают панику, что машина перестала заводиться.

Порядок работы цилиндров ВАЗ 2109

Таким образом, рабочий цикл ДВС ВАЗ 2109 представлен следующими последовательными действиями:

1. В 1-ом цилиндре происходит движение вниз, рабочий ход, то есть сгорание рабочей смеси и расширение газов.
2. В 3-ем цилиндре происходит «сжатие», поршень движется вверх.
3. В 4-ом цилиндре осуществляется «впуск», поршень движется вниз, в полость нагнетается рабочая смесь.
4. Во 2-ом цилиндре осуществляется «выпуск», отработанные газы покидают полость, через выпускные клапаны.

Теперь рассмотрим несколько случаев неисправностей в работе двигателя ВАЗ 2109. Для того, чтобы выяснить причину поломки следует воспользоваться следующим алгоритмом действий:

• Запустить мотор и перейти на холостой ход. Прислушаться к звукам выхлопов. Если наблюдаются равномерные, периодические хлопки, то, скорее всего, цилиндр не работает по причине наличия подсоса, неисправности свечи, сниженной компрессии или отсутствия искры.
• Осмотреть свечи, не должно быть следов нагара, окисления или влаги. Зазор между электродами должен в среднем составлять 0,8-0,9 мм.
• Произвести замену комплекта свечей.
• Проверить состояние высоковольтных проводов системы зажигания. Изоляция должна быть целой, а контакты не должны быть окисленными или обгоревшими. В случае повреждения проводов, нужно произвести замену.
• Осмотреть ротор и крышку распределителя. Крышка должна быть целой, без трещин и чистой, без следов нагара. Угольный контакт не должен быть изношен или повреждён. Ротор также должен быть целым и не иметь следов прогара. Все неисправные элементы подлежат обязательной замене.
• Если после предпринятых действий, перебои в работе цилиндров продолжаются, то следует обратиться в СТО для проведения полноценной диагностики и регулировки работы системы зажигания, которая должна проводиться на стенде.
• Нужно заметить, что в норме компрессия должна быть выше 1,1 МПа. Если в одном из цилиндров наблюдается колебания в пределах 0,1 МПа, то необходимо в срочном порядке произвести ремонт самого двигателя.

Таким образом, вполне очевидно, что знание работы двигателя позволят своевременно произвести ремонтные работы и избежать серьёзных поломок.

Каков порядок работы цилиндров в двигателе ВАЗ 2109?

Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

Подключение проводов на ВАЗ 2109

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Нумерация цилиндров на ВАЗ 2109

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.
   Провода подключения к катушке
5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Источники

• avtozam.com/vaz/2109/poryadok-raboty-tsilindrov/
• navaze.ru/108-poryadok-raboty-cilindrov-vaz-2109.html
• vaz2109.net/ekspluatatsiya-avtomobilya/poryadok-raboti-cilindrov-vaz-2109.html
• ladaautos.ru/vaz-2109/kakoj-poryadok-raboty-cilindrov-vaz-2109.html

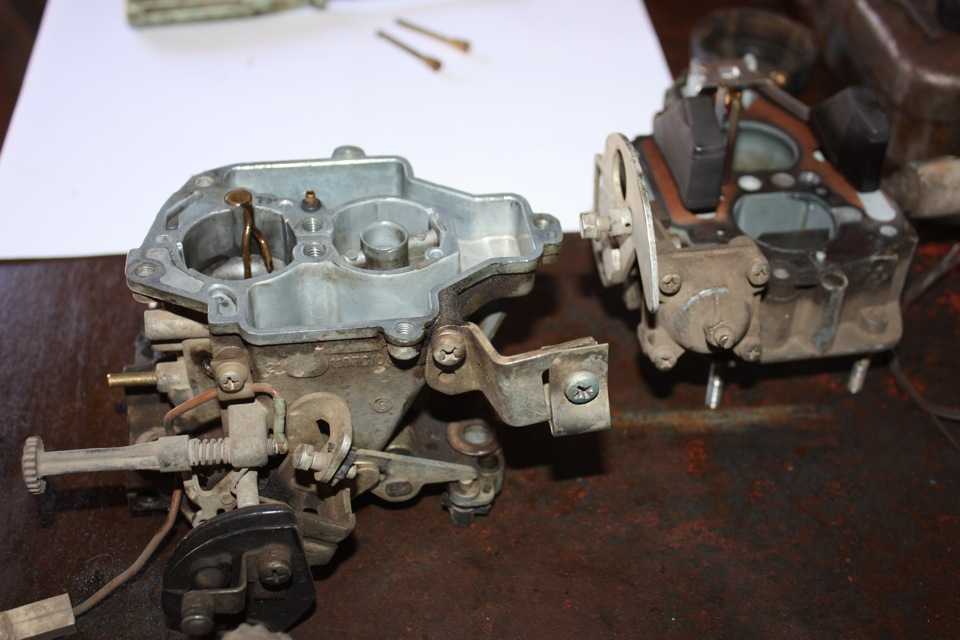

Порядок работы цилиндров ваз 2109 карбюратор

На автомобилях установлены четырехцилиндровые четырехтактные карбюраторные двигатели различного объема цилиндров, с рядным расположением цилиндров и с распределительным валом, размещенным на головке цилиндров. Двигатель специально спроектирован для поперечного расположения на переднеприводном автомобиле. Поэтому его компоновка и основные размеры выбраны такими, чтобы он вместе с коробкой передач мог разместиться поперек между брызговиками передних колес.

Три унифицированных двигателя рабочим объемом 1100, 1300 и 1500 см 3 образуются сочетанием трех различающихся по высоте и диаметру цилиндров блоков, двух головок цилиндров с различными по диаметру впускными каналами, а также двух поршней, отличающихся по диаметру (76 и 82), и двух коленчатых валов с радиусами кривошипов, соответствующих ходам поршня 60,6 и 71 мм.

В сборе с коробкой передач и сцеплением двигатель образует единый жесткий узел — силовой агрегат. Он установлен на автомобиле на трех эластичных опорах Они воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Эластичные опоры поглощают вибрации работающего двигателя и не передают их на кузов, благодаря чему уменьшается шум в салоне автомобиля С другой стороны, эластичные опоры защищают силовой агрегат от резких ударов при движении автомобиля по неровностям дороги.

На автомобиле принята трехточечная схема крепления силового агрегата, состоящая из передней, задней и левой опор. Передняя и левая опоры имеют одинаковое устройство и состоят из наружной стальной обоймы и внутренней алюминиевой втулки, между которыми находится привулканизированная к ним резина.

Задняя опора крепится болтами снизу к днищу кузова. Она состоит из наружной стальной арматуры и внутренней алюминиевой втулки также разделенных резиной. Кронштейн задней подвески — стальной, кованый, крепится на коробке передач болтами, соединяющими картер сцепления с картером коробки передач.

Блок цилиндров

Все цилиндры двигателя объединены вместе с верхней частью картера в один общий узел — блок цилиндров, отлитый из специального высокопрочного чугуна. При такой компоновке обеспечивается прочность конструкции, жесткость, компактность и уменьшается масса двигателя. Протоки для охлаждающей жидкости сделаны по всей высоте блока цилиндров, что улучшает охлаждение поршней и поршневых колец и уменьшает деформации блока цилиндров от неравномерного нагрева.

Цилиндры блока по диаметру подразделяются на пять классов через 0,01 мм. обозначаемых буквами А, В, С, D, Е :

Класс	Диаметр цилиндра двигателей 21081, 2108, мм	Диаметр цилиндра двигателя 21083, мм
А	76,000-76,010	82,000-82,010
В	76,010-76,020	82,010-82,020
С	76,020-76. 030	82,020-82,030
D	76,030-76,040	82,030-82,040
Е	76,040-76,050	82,040-82,050

Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны быть одного класса. При ремонте цилиндры могут быть расточены и отхонингованы под увеличенный диаметр поршней на 0,4 и 0,8 мм.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми вкладышами Верхние и нижние вкладыши среднего (3-го) коренного подшипника без канавки на внутренней поверхности. У остальных опор верхние вкладыши с канавкой на внутренней поверхности, а нижние — без канавки. До 1988 г. нижние вкладыши этих подшипников тоже были с канавками.

Подшипники имеют съемные крышки 2, которые крепятся к блоку цилиндров самоконтрящимися болтами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками, что обеспечивает высокую точность, правильную геометрическую форму отверстий и их соосность.

В средней опоре имеются гнезда для установки упорных полуколец 12 (см рис. 6). удерживающих коленчатый вал от осевых перемещений. С задней стороны от средней опоры ставится металлокерамическое полукольцо (желтого цвета), а с передней стороны — сталеалюминиевое.

Величина осевого зазора коленчатого вала должна быть 0,06-0,026 мм. Если зазор превышает максимально допустимый (0,35 мм), необходимо заменить полукольца ремонтными, увеличенными на 0,127 мм. Следует иметь в виду, что канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала.

Снизу блок цилиндров закрывается стальным штампованным картером 37. Картер имеет перегородку для успокоения масла. Между масляными картером и блоком цилиндров установлена прокладка из пробкорезиновой смеси.

К заднему торцу блока цилиндров крепится картер сцепления. Точное расположение картера относительно блока цилиндров и соосность коленчатого вала и первичного вала коробки передач обеспечивается двумя центрирующими втулками, запрессованными в блок цилиндров.

Головка цилиндров

Головка цилиндров 27 общая для четырех цилиндров. отлита из алюминиевого сплава, имеет камеры сгорания клиновидной формы. В головку запрессованы направляющие втулки клапанов и седла, изготовленные из чугуна. Седла, предварительно охлажденные в жидком азоте, вставлены в гнезда нагретой головки цилиндров. Благодаря этому обеспечивается надежная и прочная посадка седел в головке.

Между головкой и блоком цилиндров установлена специальная безусадочная прокладка на металлическом каркасе. Головка центрируется на блоке цилиндров двумя втулками и крепится к нему десятью болтами.

Для равномерного обжатия всей поверхности прокладки головки блока, для обеспечения надежного уплотнения и исключения в последующем подтяжки болтов при техническом обслуживании автомобиля болты крепления головки цилиндров затягиваются равномерно без рывков в четыре приема и в строго определенной последовательности (см. рис. 7):

• 1 прием — затягивают болты моментом 2 кг·см;
• 2 прием — затягивают болты моментом 7,08-8,74 кг·см,
• 3 прием — доворачивают болты на 90°;
• 4 прием — снова доворачивают болты на 90°.

В верхней части головки цилиндров расположены пять опор под шейки распределительного вала 17. Опоры выполнены разъемными. Верхняя половина находится в корпусах подшипников 16 и 21 (переднем и заднем), а нижняя — в головке цилиндров. Установочные втулки корпусов подшипников распределительного вала размещены у шпилек крепления корпусов Отверстия в опорах обрабатываются в сборе с корпусами подшипников, поэтому они невзаимозаменяемы, и головку цилиндров можно заменять только в сборе с корпусами подшипников.

На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников, в зоне крайних опор распределительного вала наносят герметик типа КЛТ-75ТМ. Устанавливают корпуса подшипников и затягивают гайки их крепления в два приема.

• 1-й прием — предварительно затягивают гайки в последовательности, указанной на листе 7, до прилегания поверхностей корпусов подшипников к головке цилиндров, следя за тем, чтобы установочные втулки корпусов свободно вошли в свои гнезда;
• 2-й прием — окончательно затягивают гайки моментом 2,2 кг/см в той же последовательности.

Фазы газораспределения За один рабочий цикл в цилиндре двигателя происходит четыре такта — впуск горючей смеси, сжатие, рабочий ход и выпуск отработавших газов. Эти такты осуществляются за два оборота коленчатого вала, т.е. каждый такт происходит за полоборота (180°) коленчатого вала.

Впускной клапан начинает открываться с опережением, т.е. до подхода поршня к верхней мертвой точке (ВМТ) на расстояние, соответствующее 33* поворота коленчатого вала до ВМТ. Это необходимо для того, чтобы клапан был полностью открытым, когда поршень пойдет вниз, и через полностью открытое впускное отверстие поступило по возможности больше свежей горючей смеси.

Впускной клапан закрывается с запаздыванием, т.е. после прохождения поршнями нижней мертвой точки (НМТ) на .расстоянии, соответствующем 79′ поворота коленчатого вала после НМТ Вследствие инерционного напора струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивается лучшее наполнение цилиндра.

Выпускной клапан начинает открываться еще до полного окончания рабочего хода, до подхода поршня к НМТ на расстояние, соответствующее 47° поворота коленчатого вала до НМТ. В этот момент давление в цилиндре еще довольно велико, и газы начинают интенсивно истекать из цилиндра, в результате чего их давление и температура быстро падают. Это значительно уменьшает работу двигателя во время выпуска и предохраняет двигатель от перегрева.

Выпуск продолжается и после прохождения поршнем ВМТ. т.е. когда коленчатый вал повернется на 17° после ВМТ. Таким образом, продолжительность выпуска составляет 244°.

Из диаграммы фаз видно, что существует такой момент (50° поворота коленчатого вала около ВМТ), когда открыты одновременно оба клапана — впускной и выпускной. Такое положение называется перекрытием клапанов. Из-за малого промежутка времени перекрытие клапанов не приводит к проникновению отработавших газов во впускной трубопровод, а наоборот, инерция потока отработавших газов вызывает подсос горючей смеси в цилиндр и тем самым улучшает его наполнение.

Описанные фазы газораспределения имеют место при зазоре А между кулачком распределительного вала и толкателем клапана на холодном двигателе.

Чтобы обеспечить согласование моментов открытия и закрытия клапанов с углами поворота коленчатого вала (т. е. обеспечить правильную установку фаз газораспределения), на деталях двигателя имеются метки (см. рис. 7) 7 — на задней крышке зубчатого ремня; 8 — на шкиве распределительного вала; 10 и 11 — на передней крышке зубчатого ремня; 12 — на шкиве привода генератора; 13 — на крышке масляного насоса; 14 — на зубчатом шкиве коленчатого вала.

Если фазы газораспределения установлены правильно, то при положении поршня первого цилиндра в ВМТ в конце такта сжатия метка 7 на задней крышке зубчатого ремня должна совпадать с меткой 8 на шкиве распределительного вала, а метка 14 на зубчатом шкиве коленчатого вала — с меткой 13 на крышке масляного насоса.

Когда полость привода распределительного вала закрыта передней крышкой, то положение коленчатого вала можно определить по меткам на шкиве привода генератора и передней крышке зубчатого ремня При положении поршня четвертого цилиндра в ВМТ метка 12 на шкиве должна совпадать с меткой 11 на крышке привода распределительного вала. Кроме того, можно пользоваться меткой 20 (см. рис. 6) на маховике и шкалой 19 в люке картера сцепления. Одно деление шкалы соответствует повороту коленчатого вала на 1°. При совпадении меток регулируются натяжение ремня и зазоры А в клапанном механизме.

Порядок работы двигателя Для плавной работы многоцилиндрового двигателя и уменьшения неравномерных нагрузок на коленчатый вал рабочие процессы в различных цилиндрах должны происходить в определенной последовательности (порядке). Порядок работы цилиндров двигателя зависит от расположения шеек коленчатого вала и кулачков распределительного вала и у двигателей семейства 2108 составляет 1-3-4-2.

Последовательность чередования тактов в цилиндрах двигателя за два полных оборота удобно проследить по таблице:

В ряде случаев, при ремонте автомобиля ВАЗ 2108, 2109,21099, приходится полностью отсоединять все высоковольтные провода от крышки трамблера (распределителя зажигания).

Поставить их назад, так как было, зачастую проблематично, ведь порядок их присоединения к крышке трамблера неизвестен или забыт.

1. Следует помнить, что сама крышка трамблера устанавливается на трамблер только в одном положении, поэтому что-либо перепутать невозможно.

2. На ней есть установочная метка определяющая гнездо провода к первому цилиндру.

3. Провода устанавливаются в последовательности 1 – 3 – 4 – 2, по направлению против часовой стрелки, если смотреть на крышку со стороны расширительного бачка.

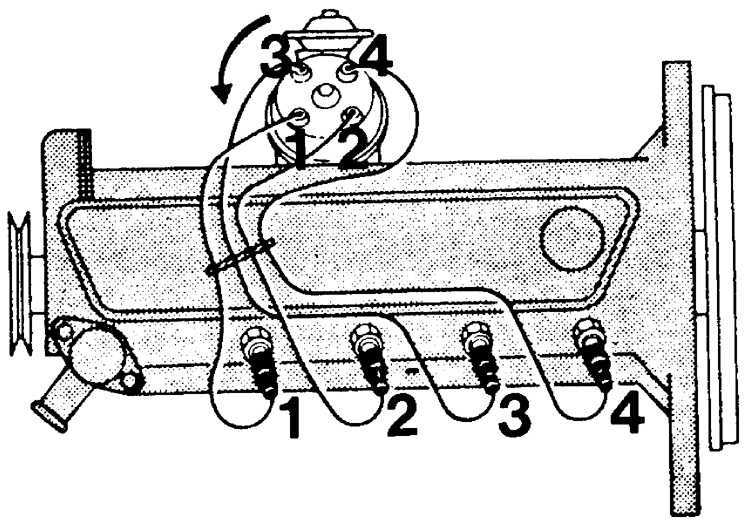

На изображении ниже приведен правильный порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099.

порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Если установочной метки на крышке трамблера нет, то присоединять провода все равно следует по порядку указанному выше.

Еще пять статей на сайте по системе зажигания автомобиля

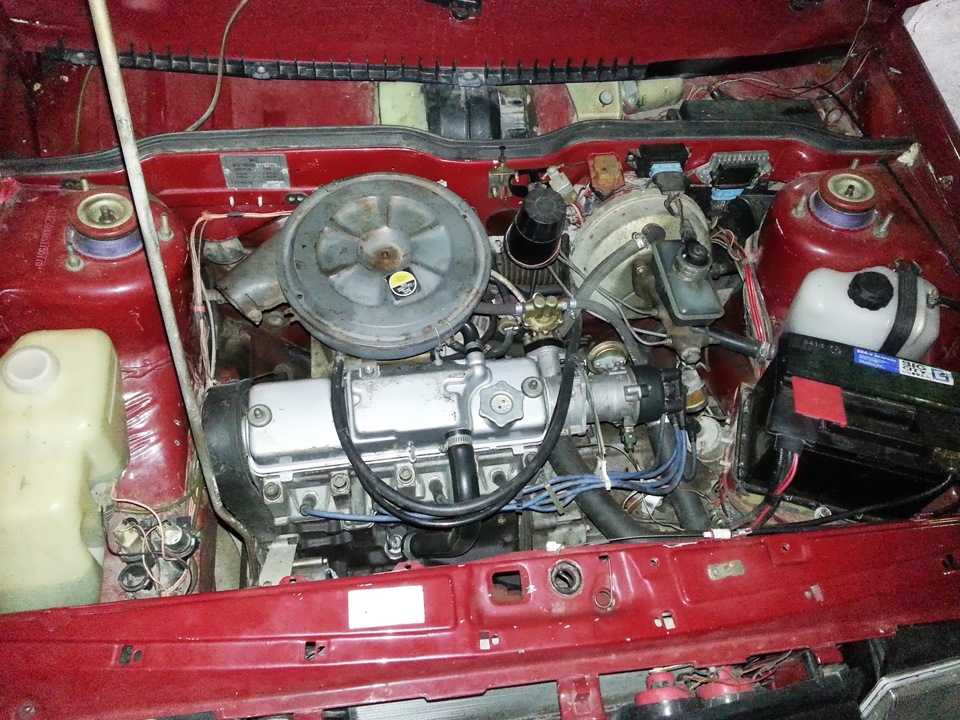

Одной из самых известных разработок советского автотранспорта является двигатель ВАЗ 2109 и его всевозможные модификации. Так, мотор, который был разработан еще в 1982 году, служит верой и правдой по сегодняшний день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтнопригодный, что делает его достаточно популярным среди автолюбителей.

Описание и модификации

Как такового «девяточного» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпускал. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить мотор ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода изготовителя не найти информации о двигателе 2109, поскольку такого мотора не существует. На все «девятки», за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8V), ВАЗ-2108 (1,3 8V), ВАЗ-21083 (1,5 8V), ВАЗ-2111-80 (1,5i 8V) и ВАЗ-11183-20 (1,6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.

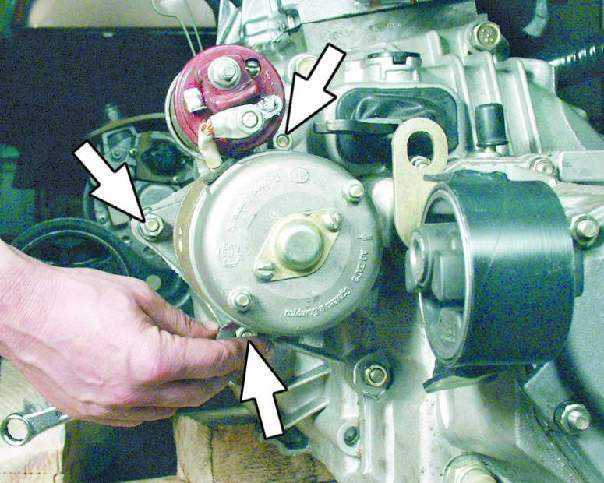

Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.

Порядок работы цилиндров ваз 21099

Характеристика двигателя ВАЗ

Основные элементы двигателя

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Особенности двигателя.

Предназначен для установки на модели ВАЗ: 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115 и их модификации.

Двигатель ВАЗ 21083, как и его предшественник, двигатель ВАЗ 2108 был специально разработан для поперечного размещения в моторном отсеке автомобиля.

Блок цилиндров 21083 выполнен с межосевым размером цилиндров 89мм. Габаритные размеры блока 21083 соответствуют размерам блока 2108.(смотреть «Блок цилиндров») Высота от оси коленчатого вала до верхней поверхности блока — 194,8мм. Отличаются они диаметром цилиндров. На блоке 21083 увеличен диаметр цилиндров до 82.00мм. Класс цилиндра обозначается латинскими буквами и маркируется на нижней поверхности блока в соответствии с размерами диаметра цилиндра. В конструкции блока не предусмотрена возможность использования валика привода вспомогательных агрегатов.

На двигателе установлен коленчатый вал модели 2108-1005016. Радиус кривошипа вала – 35.5мм. (ход поршня – 71мм.). Диаметр образующей окружности противовесов – 131мм. , ширина щечки противовеса – 102мм., диаметр шатунной шейки – 47,83мм. Маркировка на вале отсутствует.

Используется новая поршневая. Поршень — 21083-1004015. Применена новая конструкция поршней, разработанная с помощью немецких фирм “Porsche” и “Kolbenschmidt”. В отличие от поршней для 2106 и 2103 , они не покрываются слоем олова. На «немецких » поршнях на боковых поверхностях поршня используется специальный микропрофиль. Этот микропрофиль позволяет удерживать смазку при любых режимах работы двигателя. Ремонтные размеры поршней- 82,4мм; 82,8мм.

Поршневой палец используется мод. 21213. При установке он запрессовывается в верхнюю головку шатуна, но обеспечивает свободное вращение в бобышках поршня. Поршневой палец имеет длину — 67мм., диаметр — 22мм.

На новые поршня устанавливаются новые кольца на диаметр 82 мм. Высота колец осталась прежней: первое компрессионное — 1,5мм; второе компрессионное – 2мм; маслосъемное -3,95мм. Маслосъемное кольцо – хромированное. Обозначение комплекта для нормального размера — 21083-1000100-10. Возможна установка стальных поршневых колец 21083-1004029.

Шатун — 2108-1004045. Длина шатуна 121мм. Шатуны 2108(2110) тяжелее шатунов 2101(21213). Верхняя головка шатуна выполнена более массивной. Приливы на верхней головке выполнены с двух сторон.

Маховик 2108-1005115. Диаметр поверхности под сцепление 196 мм. Ширина венца маховика 20,9 мм.

Двигатель получил новую головку цилиндров 21083. Изменены диаметры впускных клапанов (с 35мм. до 37мм.). Оптимизация процесса сгорания топлива позволила повысить степень сжатия до 9.9.

Распредвал — 2108-1006015. Его следует отличать от распредвала 21081. На вале 21081-1006015 между третьим и четвертым кулачками имеется необработанный цилиндрический поясок. В задней части распределительного вала находится эксцентрик, обеспечивающий привод топливного насоса.

Привод распределительного вала осуществляется зубчатым ремнем 2108-1006040-10. Ремень ГРМ имеет 111 зубцов и шириной – 19мм. Зубцы на ремне имеют эвольвентный профиль. Натяжение ремня осуществляется специальным натяжным роликом 2108-1006120. На распределительный вал устанавливается зубчатый шкив 2108-1006020, а на коленчатый вал шкив -2108-1005030. Зубья шкивов имеют профиль, соответствующий профилю ремня ГРМ.

На двигателе ВАЗ 21083 установлен масляный насос нового типа мод.2108, с шестернями внутреннего зацепления. Устанавливается он в передней части блока цилиндров. Особенностью конструкции масляного насоса является то, что привод его осуществляется непосредственно от коленчатого вала.

На бензонасосе мод.2108 подводящий и отводящий патрубки размещены на одной линии, в этом и заключается основное его отличие от бензонасоса 2101. Новый карбюратор, 21083-110701000 обеспечивает более экономичную работу двигателя.

На двигателе ВАЗ 2108 применяется электронная бесконтактная система зажигания. В состав системы входят: датчик распределитель зажигания типа 40. 3706 или 40 3706 — 01, коммутатор модели 3620 3734 или 763734, катушки зажигания 3122 3705, свечи зажигания, выключатель зажигания и провода высокого напряжения.

В системе охлаждения применяется водяной насос новой конструкции с индексом 2108.

В ряде случаев, при ремонте автомобиля ВАЗ 2108, 2109,21099, приходится полностью отсоединять все высоковольтные провода от крышки трамблера (распределителя зажигания).

Поставить их назад, так как было, зачастую проблематично, ведь порядок их присоединения к крышке трамблера неизвестен или забыт. На самом деле ничего сложного здесь нет.

1. Следует помнить, что сама крышка трамблера устанавливается на трамблер только в одном положении, поэтому что-либо перепутать невозможно.

2. На ней есть установочная метка определяющая гнездо провода к первому цилиндру.

3. Провода устанавливаются в последовательности 1 – 3 – 4 – 2, по направлению против часовой стрелки, если смотреть на крышку со стороны расширительного бачка.

На изображении ниже приведен правильный порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099.

порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Если установочной метки на крышке трамблера нет, то присоединять провода все равно следует по порядку указанному выше.

Еще пять статей на сайте по системе зажигания автомобиля

Очень часто при ремонте Ваз 2109 с распределителя зажигания или со свечей зажигания снимают высоковольтные провода. Только вот беда, мало кто запоминает как они были подключены до этого. Чтобы избежать путаницы необходимо знать последовательность подключения высоковольтных проводов Ваз 2109 сначала на распределитель зажигания, а потом на свечи каждого цилиндра.

Подключение проводов к распределителю зажигания Ваз 2109

Крышка распределителя зажигания одевается на него только в одном положении, одеть по другому её нельзя. Крышка распределителя имеет метку, эта метка обозначает гнездо высоковольтного провода первого цилиндра двигателя Ваз 2109. Последовательность работы цилиндров двигателя Ваз 2109 следующая: 1-3-4-2. Бегунок распределителя зажигания вращается против часовой стрелки, если смотреть со стороны крышки. Поэтому нижнее гнездо соответствует высоковольтному проводу цилиндра №3. Следующее гнездо если идти против часовой стрелки соответствует цилиндру №4, и верхнее гнездо соответствует цилиндру №2. Все это изображено на картинке, представленной ниже.
Нумерация цилиндров двигателя Ваз 2109 начинается от ремня ГРМ и идет слева направо.

Расположение цилиндров Ваз 2109

То есть самый ближний к ремню ГРМ цилиндр первый, самый ближний цилиндр к стартеру — четвертый. Если провода с распределителя зажигания будут перепутаны, то машина не будет заводится. Поэтому если Вы снимаете высоковольтные провода, то подключать назад их необходимо так как они и сидели до этого. А то бывают товарищи, поснимают провода, перепутают их и потом поднимают панику, что машина перестала заводиться.

Новый двигатель ВАЗ 2108

Содержание:

• Порядок работы цилиндров ВАЗ-2109 8 и 16 клапанов схема
  • Принцип работы четырехтактной силовой установки
  • Рабочий процесс двигателя через цилиндры
  • Как правильно подсоединить провода
• ВАЗ 2107 Перебои в работе двигателя
• Почему плавают обороты
• Порядок работы цилиндров ВАЗ 2106 схема, фото, видеоинструкция
  • Распределение работы
  • Причины поломки
• Признаки неверной настройки зажигания
• Регулировка зажигания
• Последовательность действий при регулировке
• Два варианта тюнинга двигателя ВАЗ 2109
  • Спортивный тюнинг двигателя ВАЗ 2109
  • Жизнь после тюнинга двигателя ВАЗ 2109
  • Также на эту тему вы можете почитать:
• Минусы и достоинства
• Тюнинг ДВС
• На что следует обратить внимание
• Порядок планового ТО

Порядок работы цилиндров ВАЗ-2109 8 и 16 клапанов схема

После ремонта многие автолюбители путают порядок подключения проводов, так как не запоминают, как они шли до разборки. Если не соблюдать схему соединения цилиндров и распределения зажигания, то автомобиль просто не заведется. Порядок работы цилиндров ВАЗ-2109 всегда одинаковый, вне зависимости от типа двигателя.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.

3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.

4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2

Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый

При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

ВАЗ 2107 Перебои в работе двигателя

схема проводов замка зажигания ваз 2108. Колодка замка зажигания ваз 2109

Диагностика состояния двигателя по внешнему виду свечей зажигания

При перебоях двигатель неровно работает на холостом ходу, не развивает достаточную мощность, повышенно расходует бензин. Перебои, как правило, объясняются неисправностью форсунок или электробензонасоса (подробнее см. «Система управления двигателем»), неисправностью свечи зажигания одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности ее устранить.

Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце подраздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.

Надежный контакт корпуса или резьбовой части свечи с «массой» необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель. Если перебои двигателя не усилились, замените свечу в 1-м цилиндре заведомо исправной. Наденьте высоковольтный провод и пустите двигатель. Если перебои усилились, последовательно повторяйте процедуру п. 5 со всеми цилиндрами, чтобы выявить неисправную свечу.

Если в результате принятых мер перебои двигателя не устраняются, обратитесь на автосервис для диагностики системы зажигания на стенде или диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см2), отличие более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

Почему плавают обороты

Замена помпы ВАЗ-2109 в гараже

Тоже частая проблема, которая начинает проявляться у автомобиля после значительного пробега. Для проверки включите холостой ход автомобиля, а затем по очереди различные механизмы. Если вы увидите, что обороты плавают, значит, требуется решение проблемы. Одной из причин неисправности может быть замыкание.

Еще одна проблема – пропал холостой ход. Как правило, для этого есть три причины – засорение жиклера, перегорание или отсутствие питания электромагнитного клапана. Если холостой ход пропал, проверьте в первую очередь именно это.

ВАЗ 2109 и регулировка осуществляется достаточно легко и решает многие вышеперечисленные проблемы, в том числе снижает расход топлива, но при обращении в автомастерскую это обойдется в существенную сумму денег. Работы удобнее выполнять с помощником, это сократит расход времени. Специального инструмента или оборудования не потребуется. Если потребуется ремонт, им лучше самостоятельно не заниматься, а обратиться к специалистам.

Регулярно смазывайте винты качества, тросы воздушной заслонки. Тросы еще нуждаются в регулярной замене.

Порядок работы цилиндров ВАЗ 2106 схема, фото, видеоинструкция

2109

От работы цилиндров зависит многое, поэтому данный агрегат всегда должен находиться в рабочем состоянии. Особенно, если речь идет о старых автомобилях ВАЗ 2106. В этой статье вы сможете узнать, каков порядок работы цилиндров ВАЗ 2106 и по каким причинам они могут не работать.

Распределение работы

Может быть нужно в том случае, если необходимо выявить неисправность в работе мотора. Такие поломки заключаются в нестабильной работе двигателя, то есть в его троении. Заниматься диагностикой блока нужно в тех случаях, когда мощность работы двигателя слишком низкая, а сам ДВС регулярно троит.

Нужно добавить, что ДВС троит не только при движении на скорости, но и на нейтральной передаче. Кроме троения и снижения мощности в транспортном средстве растет расход топлива. Этот признак является первоначальным. На практике перебои в работе силового агрегата наблюдаются при некорректной регулировке карбюратора, поломкой свечей зажигания либо выходом из строя одного из цилиндров. Кроме того, вероятен подсос воздуха в один из цилиндров.

Но для того, чтобы точно выявить неисправность, необходимо знать распорядок работы цилиндров в транспортном средстве. В авто ВАЗ 2106 он следующий: 1-3-4-2. Соответственно, цифрами отмечены непосредственно номера самих цилиндров. Номером «1» на крышке трамблера помечен первый цилиндр. Если смотреть на его крышку со стороны проводов, ведущих к свечам зажигания, то режим работы цилиндров будет 1-3-4-2.

Причины поломки

Когда с порядком функционирования элементов разобрались, можно приступать к диагностике мотора. Как сказано выше, поломка одного или нескольких компонентов напрямую связана с троением мотора, так что необходимо выяснить причины его поломки.

Заведите свой ВАЗ 2106, пусть работает на нейтральной передаче. Затем подойдите к глушителю и послушайте, как работает выхлопная труба. Если в функционировании двигателя не наблюдается перебоев, то звук выхлопа будет ровный и мягкий. Если время от времени слышите хлопки, то это говорит, что один из компонентов не функционирует из-за поломки свечи зажигания. Также это может свидетельствовать об отсутствии искры на свечке, чрезмерном подсосе кислорода либо о некорректном уровне компрессии.
Если хлопки выхлопной трубы нерегулярны, то есть возникают время от времени, то это может свидетельствовать о некорректной работе карбюратора, выходе из строя свечей либо об их износе. Также это может говорить о поломке зажигания. Чтобы исправить проблему, следует продиагностировать карбюратор, систему зажигания, и заменить поломанные свечи.Нерабочие свечки авто

Если хлопки происходят в системе регулярно, заглушите мотор и откройте капот. Желательно произвести проверку состояния проводов свечей. Они должны быть заизолированы, а концы проводов не должны быть закислены. Если увидели, что один из кабелей механически поврежден, то его следует заменить на новый.
Если провода в нормальном состоянии и видимых следов повреждений на них не выявлено, то следует произвести диагностику крышки трамблера, а также устройства распределителя зажигания. Для этого потребуется отвинтить болты, крепящие крышку, после чего демонтируйте ее. Визуально осмотрите ее снаружи,  и изнутри. Если на ней видны трещины, нагар, угольный контакт износился, а на роторе видны повреждения, то вышедшие из строя элементы следует заменить. Крышка трамблера ВАЗ 2106

Следует открутить свечки зажигания. Для этого снимите наконечники кабелей, а свечи открутите при помощи ключа. Осмотрите их: в идеале зазор между электродами не должен превышать 0.7 мм

Обратите внимание на цвет и состояние свечки: если элемент черный от нагара и влажный, то его нужно утилизировать.
Теперь возьмите рабочую свечку и зафиксируйте на корпусе ДВС. Не устанавливайте свечу на горловине для залива моторной жидкости, на щупе для проверки уровня масла, на бензонасосе, карбюраторе, а также топливных шлангах

Желательно, чтобы резьбовая часть компонента соприкасалась с «массой». Вам следует подключить провод свечки с первого цилиндра к рабочей свече, которую установили на ДВС. После этого запустите мотор вашего 2106 и послушайте выхлоп. Если заметили, что «неровности» не усилились, то замените свечку в первом цилиндре на рабочую. Если же «неровности» увеличились, то процедуру повторите со всеми компонентами.Рабочие свечки авто

Если в результате данных действий проблема троения двигателя осталась, то обратитесь к специалистам и произведите диагностику системы зажигания.

Это делается при помощи специализированного оборудования, так что самому вряд ли получится точно поставить «диагноз».

Признаки неверной настройки зажигания

Признаки того, то необходима регулировка зажигания на карбюраторном ВАЗ-2109, могут быть разными. Первый симптом сбитого угла зажигания – снижение мощности автомобиля. Это часто происходит в том случае, когда карбюратор засорен и в камеру сгорании не попадает нужное количество топлива.

Второй признак, по которому удастся заподозрить неправильную работу зажигания – провал педали газа в пол, при ее нажатии.

Третий – неустойчивая работа автомобиля на холостом ходу. Часто это происходит из-за засорения жиклеров или неправильной смеси, подающейся карбюратором.

Четвертым признаком является повышенный расход топлива. Его впору выделить как главный симптом неправильной работы системы зажигания. Естественно, он может проявляться и при других неисправностях, но, как показывает практика, сбитый угол трамблера становится причиной большого расхода топлива.

Пятый признак – проблемный запуск двигателя. Столкнувшись с такой проблемой, не стоит винить карбюратор, он не причем, причину необходимо искать в системе зажигания.

Регулировка зажигания

Перед тем как начать регулировку зажигания, необходимо подготовить двигатель. Для этого его следует прогреть несколько минут. После этого на работающем на минимальном холостом ходу, двигателе нужно снять силиконовую трубку со стороны карбюратора, чтобы она осталась прикрепленной к вакуумному регулятору опережения зажигания, и проверьте, разряжена ли она. Если нет вакуума, можно выключить двигатель. Далее следует заглушить отверстие в трубке. Для этого желательно воспользоваться обычным болтом. После этого можно приступать к регулировке системы зажигания.

В первую очередь необходимо открутить три гайки, на которых крепится трамблер. На «девятке» предусмотрен специальный лючок со шкалой для регулировки угла зажигания.

Маховик ВАЗа нужно расположить так, чтобы поперечная метка была напротив треугольника, расположенного на шкале. Это положение маховика рассчитано на пребывание поршней первого и четвертого цилиндра в верхней мертвой точке, с углом опережения зажигания равным нулю.

Дальше понадобится стробоскоп. Его нужно подключить к цепи, согласно схеме, применяемой к модели устройства. Обычная схема подключения следующая: Красный провод от стробоскопа нужно подключить к плюсовой клемме АКБ, а черный – к знаку минус, а металлический зажим должен быть установлен на провод четвертого цилиндра.

Далее можно проверять установку. Для этого заведите двигатель и наведите устройство определения на лючок со шкалой. Метка, расположенная на маховике, обязана соответствовать правильному делению на шкале, а треугольник должен указывать на нулевое положение. Не спеша проворачивайте трамблер по часовой стрелке, пока метка на шкале не сдвинется на 2 градуса (92 бензин) или на 6 градусов (для 95-го).

После установки зажигания отсоедините стробоскоп и последовательно снимите: провода с четвертого цилиндра, аккумулятора и катушки. Силиконовую трубку подключите обратно, к карбюратору.

Далее необходимо проверить, насколько правильно выставлена система зажигания. Для этого заводите мотор и прогревайте его до рабочего температурного показателя. Если все сделано правильно, симптомы, присутствующие до этого пропадут. Если все по-прежнему – искать проблему нужно в карбюраторе.

Иногда, например, на безлюдной проселочной дороге, не всегда есть возможность найти стробоскоп. В этом случае можно отрегулировать без стробоскопа, воспользовавшись лампочкой. Для этого необходимо:

Отсоединить провод, идущий от катушки зажигания к трамблеру. К нему нужно подсоединить провод от лампы, второй подключить к кузову автомобиля.
Так же как и при работе со стробоскопом, открутить крепление трамблера.
Завести мотор. Лампа должна загореться. После этого следует не торопясь вращать трамблер, пока свет от лампочки не погаснет

После этого нужно плавно осторожно проворачивать трамблер в другую сторону, до включения лампы. Как только появится свет, крепление можно затягивать.

Последовательность действий при регулировке

Сначала проводится :

1. Проверьте натяжение троса, может быть два варианта – чрезмерное натяжение или недостаточное;
2. С помощью ключа на 13 отрегулируйте натяжение троса;
3. Проведите проверку: при выжатой педали газа заслонка должна быть открыта полностью, при отпущенной педали – закрыта;
4. Ключом на 13 отрегулируйте положение контргайки так, что результат стал оптимальным.

Далее наступает очередь воздушной заслонки:

1. Нужно снять крышку с воздушного фильтра;
2. При необходимости замените фильтр;
3. Проведите проверку: если ручка подсоса утоплена полностью, то заслонка должна находиться под торпедой и быть полностью открытой;
4. Поверните рычаг заслонки до полного открытия;
5. Утопите рычаг до упора;
6. Выньте трос из изоляции и прижмите болт регулировки тяги;
7. Снова проведите проверку заслонки;
8. Если нужно, продвигайте постепенно оболочку троса, зажмите болт крепления;
9. Если нужный результат достигнут, затяните болт к рычагу и закройте крышку фильтра.

Следующий шаг – пусковое устройство. Отрегулировать его можно без снятия карбюратора и со снятием. Если снять карбюратор нет возможности, нужен тахометр. Снимите корпус воздушного фильтра и выньте рычаг воздушной заслонки полностью. Рычаг расположен под торпедой в салоне. Запустите мотор и понаблюдайте за тем, что произойдет.

Откройте воздушную на треть, используя плоскую отвертку. С помощью ключа на 7 откручивайте болт регулировки, пока не добьетесь на тахометре показаний в 3100-3400 оборотов. После достижения результата опустите заслонку.

Далее регулируем холостой ход карбюратора:

1. Зарядите аккумулятор;
2. Прогрейте двигатель до рабочей температуры;
3. Включите фары, аудиосистему и другие элементы, потребляющие электрическую энергию;
4. Добейтесь максимальных оборотов на холостом ходу;
5. Вращая винт качества, снизьте обороты на 50-150.

Помните о том, что если карбюратор регулярно чистить и настраивать, то он будет работать долго, ремонт и замена не потребуются, кроме того, это снизит расход топлива.

Два варианта тюнинга двигателя ВАЗ 2109

Первый, и самый простой и не затратный вариант тюнинга карбюраторного двигателя ВАЗ 2109 – это обычная переделка составляющих частей двигателя, которые любой мастер сможет отшлифовать, отполировать, расточить. Уже этого может оказаться достаточно для того, чтобы несколько улучшить эксплуатационные свойства авто. Но, если хочется приблизиться к идеалу, то следует обратиться ко второму варианту — серьезной обработке «сердца» машины.

тюнинг двс ваз 2109

При осуществлении тюнинга двигателя ВАЗ 2109 пристальное внимание обратите на распределительный вал, регулировку фаз и высоты подъема. Замена именно этих деталей позволяет прибавить мощности авто

ваз 2109 тюнинг двигателя

Вы можете использовать любой из способов, которые предусматривает установку облегченного коленвала, поршневой ход которого составляет 78 миллиметров, облегченных шатунов размером 121 миллиметр, облегченных поршневых колец, кованых поршней диаметром 82,5 миллиметра, головки блока цилиндров, взятых у автомобиля LADA Kalina и распределительного вала размером 11,3 миллиметра. Все вместе взятое это позволит получить мощность мотора в 98 лошадиных сил и возможность развить скорость до 183 километров в час.

Как вариант, можно использовать титановые рессоры на поршне с шатуном. Это позволит получить рациональное распределение энергии при сгорании топлива. С одной стороны, это позволяет экономить топливо, а с другой – увеличивает мощность авто.

Если говорить кратко, то когда осуществляется тюнинг двигателя ВАЗ 2109, карбюратор его также можно заменить. А в целом, осуществляя тюнинг карбюраторного двигателя, помните о том, что для улучшения качества его работы поможет ослабление силы трения в цепи «цилиндр-поршень-кольцо», уменьшение массы шатунов, поршней и пальцев, уменьшение толщины поршневых колец, сокращение их количества.

тюнинг карбюраторного двигателя ваз 2109

Тюнинг двигателя ВАЗ 2109: инжектор. Заметим, что на электрифицированном автомобиле не требует никакого механического вмешательства. Чтобы изменить технические характеристики механизма, вам нужно только изменить настройки электронного блока управления всем двигателем.

Спортивный тюнинг двигателя ВАЗ 2109

Если же вы спите и видите себя победителем на спортивных соревнованиях, то тогда стоит заняться форсированием двигателя машины для спортивных целей. Для этого вам понадобится облегченный коленвал, облегченные шатуны, облегченные поршни, новый редуктор, масляные форсунки, новое сцепление и облегченный маховик. Плюс к этому нужно будет установить бесконтактную систему зажигания, спортивный глушитель и медный радиатор.

Жизнь после тюнинга двигателя ВАЗ 2109

Хотелось бы напомнить о том, что если детали «девятки» будут хотя бы в чем-то отличаться от стандартных заводских элементов, то даже незначительная поломка на трассе приведет к тому, что вам нужно будет вызывать эвакуатор или пользоваться тросом, опять же, вызывая на помощь кого-то из знакомых.

Да ремонтировать модифицированный мотор машины станет сложнее, из-за чего стоимость ремонта может оказаться непомерно высокой. Чтобы снизить ее, останется только осуществлять ремонт самостоятельно. Да, тюнинг ВАЗ 2109 — это дело серьезное, и имеются свои подводные камни.

тюнинг двигателя ваз 2109 карбюратор

Еще одним моментом, на который стоит обратить внимание, является расход топлива. К примеру, если вы установите распределительный вал с увеличенной фазой, то двигатель откликнется на это большим расходом топлива

Естественно, что это можно компенсировать заменой других элементов, постепенно приближая машину к тому, что вы считаете идеалом.

Напоследок, рекомендуем посмотреть видео тюнинга двс ВАЗ 2109, может, оно окажется полезным в процессе модернизации.

Также на эту тему вы можете почитать:

Сравниваем Ладу Весту и Фольксваген Поло

«Старикам» тут не место: кто рулит на вторичном рынке?

Все еще мечтаете о больших колесах?

Тюнинг ВАЗ 2109 позволяет улучшить девятку своими руками

Карбюратор для ВАЗ 2109 (Лада Самара) прост в обслуживании

Katja Ноябрь 29th, 2013

Опубликовано в: Российские автомобили

Метки: Наши авто, Советы автомобилистам, Тюнинг, Тюнинг ВАЗ

Минусы и достоинства

Учитывая характеристики двигателя, в частности малый объем 1,3 л, сразу после запуска в серию выявились следующие недостатки:

• протечки через прокладку крышки блока – ошибка не была исправлена;
• карбюратор Солекс – требовал частой регулировки режимов ХХ;
• помпа – интенсивный износ полимерных лопастей.

Карбюратор для 2108

Поскольку мотор 2108 стал первым с поперечным расположением под капотом авто, выпускной коллектор по умолчанию изменил конструкцию в сравнении с предыдущими поколениями ДВС АвтоВАЗа. При этом впускной коллектор остался прежним.

Тюнинг ДВС

• прямоточня выпускная система – паук схемы 4/2/1 и резонатор с банками;
• спортивный распредвал – изменяются режимы газораспределения.

Тюнинг 2108

Обычно применяется тюнинг для добавления мощности около 10 л. с. за счет замены карбюратора инжектором либо прямоточного глушителя. Существует трудоемкий вариант замены коленвала со следующим диаметром кривошипа. Ход поршня увеличивается на 2 мм, однако требуется комплект КШГ, точный расчет и подгонка механизма.

Таким образом, в двигателе 2108 использованы передовые технологии немецкого автопрома. Снижен вес и габариты мотора для поперечного размещения под капотом переднеприводного авто. В двух версиях 1,1 л и 1,5 л модернизация производилась сотрудниками завода производителя.

На что следует обратить внимание

Какой двигатель можно поставить на ВАЗ 2109 и 21099?Перед ответом на этот вопрос, следует разобраться с юридическими и некоторыми техническим особенностям этой работы. С недавних пор мотор считается обычной деталью, поэтому никаких особенных документов для его замены не требуется. Но, при покупке автомобиля со смененным двигателем, лучше попросить у прежнего владельца документы, в противном случае имеется риск, что агрегат был снят с угнанного авто. В таком случае, вы можете заиметь некоторое количество проблем

Хотя, случаев проверки двигателей не так уж и много (например когда заканчивается место в ПТС), поэтому на свой страх и риск можно не обращать внимание на этот фактор.

С другой стороны, вас могут отправить на экспертизу, приятного в этом будет маловато.

Более сложным вопросом является необходимость подбора двигателя, подходящего к 2109. В первую очередь следует смотреть на размер мотора. Подкапотное пространство здесь не слишком большое, поэтому это одно из основных условий для подбора агрегата

Также обратить внимание на возможность установки двигателя. Желательно подбирать варианты с поперечным расположением, это позволит минимизировать работу по подгонке детали

Порядок планового ТО

При поперечном расположении устройство ДВС предполагает несколько измененный график ТО в сравнении к моторами предыдущих поколений 2101 – 2106.

Официальный мануал для мотора 2108 содержит описание параметров ДВС, рекомендует сорт масла и ОЖ.

параметры двигателя ваз 2109. Когда делать капитальный ремонт двигателя

В последнее время стало популярным проводить тюнинг старых автомобилей Лада. В частности, многие автомобилисты особенно любят дорабатывать карбюраторный двигатель ВАЗ 2109. Это сделано для повышения мощностных характеристик. Не многие знают, как осуществляется сам процесс.

Технические характеристики

Прежде чем перейти к описанию процесса доработки и увеличения мощности двигателя ВАЗ 2109карбюратор, стоит разобраться, какие силовые агрегаты устанавливались на транспортное средство, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» ставились три варианта карбюраторных двигателей:

21081 (1.1 8V)

2108 (1.3 8V)

21083 (1.5 8V)

Тюнинг:0 основное описание Карбюраторный двигатель в первую очередь предусматривает расточку блока цилиндров. Это сделано для того, чтобы увеличить камеру сгорания, а значит и давление внутри нее.

Также установлены облегченные детали, позволяющие снизить вес мотора, что повысит динамику разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа двигателя с автомобиля. Итак, вам придется отключить электропитание, систему зажигания и другие системы. Итак, все этапы доработки мотора мы рассмотрим самостоятельно. Полностью затюнинговать его своими руками невозможно, так как на некоторых этапах все равно приходится обращаться в автосервис.

Демонтаж двигателя

Чтобы снять двигатель, вам придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

1. Снимаем аккумулятор и удерживающую полку.
2. Демонтировать воздушный фильтр и карбюратор.
3. Снимаем элементы зажигания, которые находятся в моторном отсеке.
4. Сливаем охлаждающую жидкость и моторное масло.
5. Откручиваем КПП от двс.
6. Демонтируем радиатор, чтобы легче было снять мотор.
7. Вынимаем шрус двигателя.
8. Откручиваем подушки двигателя.
9. Снимите капот и разберите двигатель.

Описанный процесс не завершен, а только основные шаги, которые необходимо выполнить.

Разборка силового агрегата

Разборка силового агрегата производится за несколько часов. Итак, для начала нужно демонтировать крышку ГБЦ и масляный поддон. Лучше всего эту операцию проводить на специальном стенде.

После этого начинаем удалять основные узлы. Откручиваем болты крепления головки блока и блока цилиндров. Затем отложите головку в сторону и работайте непосредственно с блоком цилиндров. Итак, рассмотрим, что придется снять:

1. Откручиваем бугель и вынимаем коленвал. Сначала демонтируем шкив.
2. Демонтируем водяной и масляный насос.
3. Вынимаем поршневую группу. Демонтируем шатуны. Если есть, то необходимо снять втулки.
4. Теперь блок готов к дальнейшим манипуляциям.
5. Последний шаг — промывка деталей и блока.

Когда блок разобран, можно переходить к разборке ГБЦ.

1. Демонтируйте крышку распределительного вала.
2. Снимите распределительный вал.
3. Сушка клапанов.
4. Снимаем пружины и сальники.
5. Вынимаем вентили.
6. Выбить седловидную головку и направляющие втулки.
7. Промываем детали и основание головы.

Приоритетная ревизия

Для увеличения мощности двигателя карбюраторного ВАЗ 2109 потребуется приобрести поршневую группу, клапана, распределительный вал, шатуны и коленчатый вал. Все эти детали должны быть легкими и изготовленными производителями тюнинга.

Итак, поршневая группа, клапана и седла подходят для АТИ. Направляющие втулки лучше всего ставить бронзовые производства американского производителя K-line. Коленчатый и распределительный вал закупаются у немецкой компании TDR.

Работа с блоком цилиндров

Для начала блок цилиндров необходимо расточить под новые поршни соответственно размером 82 мм. Затем осуществляется установка коленчатого вала и новых вкладышей, которые идут в комплекте с основной частью.

Чтобы все работало как часы, необходимо установить облегченную тюнинговую муфту производства Sachs. После того, как муфта прикреплена к валу, необходимо ее отбалансировать. Операцию желательно проводить на специальном стенде.

Осуществляем сборку поршневого блока, а именно прикрепляем поршни к шатунам. Затем можно переходить к так называемому процессу «перевязки». Имеется в виду крепление шатунов с поршнями к коленчатому валу. Монтируем сальники и подшипники коленчатого вала. Устанавливаем коромысло и можно закрепить поддон. Затем собираются остальные вспомогательные узлы, такие как шкив, водяной насос и ролик.

Тюнинг ГБЦ

Тюнинг ГБЦ — это фактически сборка новых деталей на старые посадочные места. Итак, разобранная ГБЦ собирается из старого корпуса и новых элементов тюнинга. Ничего сложного в этом процессе нет.

Сборка узла

После того, как основные системы и узлы собраны, можно переходить непосредственно к процессу сборки двигателя воедино. Итак, в обратном порядке к блоку цилиндров крепятся — головка блока, клапанная крышка, шкивы, ремень ГРМ.

Комплектация вспомогательных систем

После сборки основных узлов силового агрегата можно приступать к установке вспомогательных систем. Итак, первым делом устанавливаем систему впрыска топлива. Старый карбюратор «Солекс» ставить не стоит, так как он не будет подавать необходимое количество топлива в камеры сгорания. Поэтому необходимо найти улучшенный карбюратор Солекс Мега-2 или чешский вариант — IKOV.

Стоит модифицировать систему зажигания. Вместо штатных свечей зажигания стоит установить свечи зажигания Brisk с маркировкой А2. Также стандартные высоковольтные провода заменены на тюнинговую версию производства Tesla.

Не забываем про систему охлаждения, так как повышенное число оборотов коленчатого вала ускорит все процессы, и, соответственно, повышенное тепловыделение. Поэтому на ВАЗ 2109 устанавливается комплект системы охлаждения, в который входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат. Также рекомендуется установить спортивный радиатор из алюминия. Это позволит облегчить вес автомобиля на несколько килограммов.

Последняя доработка — установка воздушного фильтра «нулевого» сопротивления. Установка этого блока достаточно проста, на штатные крепления старого «воздушного» корпуса. Воздухозаборник убран, чтобы была прямая подача воздуха.

Также, помимо стандартных модификаций, на двигатель может быть установлен нагнетатель воздуха. Конечно, такая модификация быстрее изнашивает элементы мотора, поэтому рекомендуется установка «улитки».

После всех доработок двигатель устанавливается на автомобиль, проводится обкатка и регулировка.

Выход

Тюнинг карбюратора двигателя ВАЗ 2109 можно произвести самостоятельно в гараже. Ревизия, описанная в статье, проводится в течение месяца и ее стоимость, если покупать новые детали, обойдется примерно в 4000-5000 долларов. Конечно, такая доработка нецелесообразна с экономической точки зрения, но есть автолюбители, которые проводят такой вид тюнинга.

Как правило, на ВАЗ 2109 тюнинг двигателя проводят автовладельцы, заинтересованные в повышении мощности и динамики своего транспортного средства… Ваз 2109Тюнинг двигателя – это уникальная возможность улучшить технические характеристики вашего автомобиля.

Примечание. Проверка и модернизация тормозов и коробок передач — классическое начало тюнинга. После доработки этих компонентов начинается собственно процесс тюнинга мотора.

Увеличение мощности карбюраторного двигателя

Что такое тюнинг двигателя?
Обычно это увеличение динамики и. Модифицируются различные компоненты, которые подвергаются шлифовке, полировке и растачиванию.
Тюнинг двигателя ВАЗ 2109 можно смело проводить самостоятельными силами. Для этого используются различные способы, в зависимости от суммы денег, которая есть у владельца транспортного средства.
Самый дорогой вариант тюнинга — замена штатного двигателя на более мощный силовой агрегат.

Варианты настройки двигателя

Как упоминалось выше, существует несколько способов настройки двигателя. Все они имеют свои преимущества и недостатки.

Модернизация двигателя первым способом

Этот вариант подразумевает установку и замену следующих компонентов:

• Облегченные шатуны, под размер которых ставится 121 мм.
• Облегченный коленчатый вал с ходом поршня 78 мм.
• Легкий.
• Головка блока цилиндров позаимствована у Lada Kalina.
• Кованые поршни диаметром 82,5 мм.
• Размер распределительного вала 11,3 мм.

Примечание. Такая модификация двигателя дает немалую мощность, которая равняется 98 в л/с. Это также позволяет развивать максимальную скорость в 183 км/ч.

Способ второй

Этот способ предусматривает модернизацию двигателя с вмешательством в работу трансмиссии и карбюратора. При этом такая модернизация не потребует слишком больших денежных затрат, если, конечно, работы будут выполняться своими силами.
Итак:

• Первым делом монтируется новый фильтр, который должен иметь диаметр 70 мм. Этот фильтр должен иметь прямоточный выход. Это позволит увеличить мощность двигателя на 10 л/с.
• Установка 5-ступенчатой ​​коробки передач.
• Устанавливаем новый масляный радиатор.

Вариант третий

Данный способ модернизации двигателя подразумевает установку следующих деталей:

• Новые масляные форсунки.
• Легкие поршни.
• Легкий коленчатый вал.
• Новый редуктор.
• Облегченный маховик.
• Улучшенный захват.

Помимо вышеперечисленного, на автомобиль устанавливается множество новых компонентов, в том числе бесконтактная система зажигания, спортивный глушитель (см.), медный радиатор и так далее.

Карбюратор

Этой части автомобиля уделяется особое внимание при доработке двигателя.
В частности карбюратор заменяется вместе с другими деталями:

• В первую очередь снимается пружина с вакуумного привода заслонки второй камеры. Это дает хороший прирост мощности.
• Вы также можете модифицировать вакуумный привод, вставив в конструкцию самодельное проволочное кольцо.
• Диффузор заменен.
• Насос-распылитель заменяется.

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя ВАЗ 2109 могут помочь следующие действия:

• Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
• Уменьшение веса некоторых деталей, таких как шатуны, поршни и т. д.
• Уменьшение толщины поршневых колец, а также уменьшение их количества.

Тюнинг инжекторного двигателя

Если с модернизацией карбюраторного двигателя все более-менее понятно, то инжекторный двигатель потребует несколько разных методов настройки. При этом никакого механического вмешательства вам не потребуется, ведь для изменения технических характеристик достаточно отрегулировать настройки ЭБУ.

Чип-тюнинг

Модернизация инжекторного двигателя также называется чип-тюнингом.
Вот основные преимущества так называемого чип-двигателя:

• Производитель устанавливает средние значения для двигателя и других важных параметров автомобиля. Это сделано для того, чтобы соблюсти общие правила и требования авторынок по всему миру.
  Автомобили имеют некий скрытый резерв, который можно раскрыть благодаря чип-тюнингу.
• Мощность двигателя можно увеличить без каких-либо механических операций. При этом меняются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
• Чип-тюнинг позволяет изменить и, увеличить обороты двигателя, отрегулировать зажигание, только изменив настройки.

Как выполняется чип-тюнинг?

• ЭБУ снят с автомобиля.
• Оттуда вынимается микросхема памяти, которая сохранила все заданные параметры.
• Информация считывается с чипа с помощью программатора.
• Далее в микросхему вносятся необходимые изменения и записываются новые значения.

Примечание. Зачастую изменить значения в микросхеме можно не снимая ее, подключив ЭБУ к специальному штекеру.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя резко возрастает расход топлива, но это ошибочное мнение, так как это наблюдается в течение короткого промежутка времени, а потом все приходит в норму. Срок службы двигателя после чип-тюнинга не уменьшается.
Выше была общая инструкция по тюнингу ВАЗ 2109двигатель. Эта информация касается модификации настроек двигателя своими руками, без участия специалистов, что позволяет значительно сэкономить.
Дело в том, что цена любой профессиональной модификации технических параметров в автосервисах очень высока. Зачем платить такие деньги, если вместе с фото и видео можно все сделать самому.

Переднеприводный хэтчбек ВАЗ 2109 выпускался с 1986 по 2011 год и оснащался 5-ю разными силовыми агрегатами. Таким образом, ВАЗ 2109двигателя никогда не существовало в природе. Моторы ставились на девятку под индексами:

1. 21081.
2. 2108.
3. 21083.
4. 2111-80.
5. 11183-20.

Первые 2 модификации устанавливались на автомобиль с 1987 по 1997 годы и оснащались карбюраторной системой подачи топлива. У обоих была неприятная особенность, что при обрыве ремня ГРМ поршни этих моторов встречались с клапанами и загибали их.

Двигатель 21083 тоже был карбюраторным. Это основной силовой агрегат, устанавливаемый на ВАЗ 2109. Он был разработан в 1987 году на основе опыта эксплуатации автомобиля в суровых отечественных условиях. Основное его отличие от предыдущих двигателей заключалось в том, что при обрыве ремня ГРМ поршни не гнули клапана.

Двигатель 2111-80 это тот же 21083, только оснащенный многоточечным впрыском топлива. Сначала устанавливался только на экспортные модификации, но с 1998 года стал доступен и на внутреннем рынке. Мотор 11183-20 ​​- двигатель глубокой модернизации 2111.

Характеристики силового агрегата

Двигатель ВАЗ 2108 разработан специально для семейства Спутник. Предполагалось, что именно он станет основой для разработки последующих силовых агрегатов перспективных моделей Волжского автозавода. Однако сразу после запуска в серию стало понятно, что он слишком слаб. Характеристики двигателя 2108:

• количество цилиндров — 4;
• диаметр цилиндра — 76 мм;
ход поршня
• — 71 мм;
• ГБЦ — алюминиевая, 8-клапанная, с ременным приводом распредвала;
объем двигателя
• – 1,3 литра;
• мощность — 64 л.с.

С таким скромным двигателем автомобиль ВАЗ 2109 разгонялся до 100 км/ч за 16 секунд. Мотор 21081 был аналогичен базовому силовому агрегату, но имел нижний блок, что уменьшало ход поршня до 60,6 мм. Соответственно уменьшился и рабочий объем — до 1,1 литра, а мощность упала аж на 10 л.с.

После неудачи с первыми силовыми агрегатами конструкторы создали новый мотор под индексом 21083. Он имел модифицированный блок цилиндров с новой шатунно-поршневой группой. Вот его характеристики:

• блок цилиндров — чугунный, рядный;
• количество цилиндров — 4;
• диаметр цилиндра — 82 мм;
ход поршня
• — 71 мм;
• ГБЦ — алюминиевая, 8-клапанная, с ременным приводом ГРМ;
объем двигателя
• – 1,5 литра;
• мощность — 69 л.с.

Несмотря на то, что мощность нового силового агрегата увеличилась всего на 7,5%, крутящий момент увеличился на 12,5%, что улучшило динамику разгона на 1 секунду и довело максимальную скорость хэтчбека до 155 км/ч.

В начале 90-х годов прошлого века была произведена небольшая модернизация двигателя 21083, в ходе которой на прежний блок была установлена ​​доработанная ГБЦ и установлен инжектор. Модернизированному двигателю был присвоен индекс 2111-80. За счет установки инжектора количество лошадиных сил увеличилось до 72, а крутящий момент увеличился на 12% и составил 118 Нм. Благодаря этому скорость автомобиля превышала 160 км/ч, а разгон до сотни занимал всего 14 секунд. С 2006 года на ВАЗ 2109 устанавливается двигатель от «Калины»., который имеет следующие характеристики:

ВАЗ-2109 когда-то был очень популярным автомобилем. Выносливый двигатель, крепкий кузов, привлекательный внешний вид… А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche. Но сегодня, когда мощности не хватает, невольно думаешь о тюнинге двигателя. Но зачем вам увеличивать мощность? На что обратить внимание при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется. Мотор теперь считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон подтолкнул любителей тюнинга к усовершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальный вариант для «девятки» — это, конечно же, аналогичный двигатель. Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новый дизайн.

А на такой мотор смело можно устанавливать компрессор кондиционера, и в машине будет свежо и прохладно даже в страшную жару. Также возможна установка кондиционера на стандартный двигатель «девятки», пусть он и имеет объем 1,5 литра, только лошадей будет ощутимо не хватать. Кроме того, генератор все равно придется заменить, так как мощность потребителей увеличивается.

Хорошо, что двигатель ВАЗ-2112 идеально сочетается с коробкой девятки. Также неплохим вариантом тюнинга оказывается установка двигателя от Приоры, более современной модели «Лады». Что касается зарубежных двигателей, то мотор Хендай Акцент прекрасно устанавливается под капот девятки, только коробку передач желательно взять от «Акцента». У «Опель Вектра» под тюнинг подходит и силовой агрегат.

Что еще нужно изменить и сделать

Вы увеличиваете мощность мотора. Поэтому нужно использовать тормозную систему и колодки. Замена задних на дисковые тоже была бы идеальным вариантом. В системе охлаждения также должны быть изменения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объем ВАЗ-2109радиатора охлаждения будет недостаточно.

Как бы то ни было, но у вас должны быть документы на двигатель. Если покупаете с рук, то требуйте у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его могут снять с автомобиля, который числится в угоне. При покупке продавец предоставит вам гарантию и полный пакет документов. А вот регистрация переделки в ГИБДД – это зависит исключительно от вашего желания. Идеальный вариант – это обратиться в ГИБДД с просьбой произвести регистрацию нового двигателя.

Некоторых водителей интересует, какой двигатель можно установить на ВАЗ 2109 и 21099. Обычно такая мысль посещает автомобилистов, ищущих способы тюнинга своего автомобиля. Все дело в том, что моторы, которые устанавливаются на эти модели, были разработаны еще в 70-х годах прошлого века, и сейчас они несколько устарели. В этом плане они практически неэффективны по сравнению с более современными автомобилями. Для многих ценителей этих моделей наиболее эффективным способом является установка мотора от иномарки, так как есть двигатели, которые можно установить на этот автомобиль. с минимальным количеством переделок.

На что следует обратить внимание?

Какой двигатель можно установить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует разобраться с юридическими и некоторыми техническими особенностями этой работы. В последнее время мотор считается рядовой деталью, поэтому никаких особых документов для его замены не требуется. Но, при покупке автомобиля с измененным двигателем, документы лучше попросить у предыдущего владельца, иначе есть риск, что блок сняли с угнанного автомобиля. В этом случае можно разжиться рядом проблем. Хотя, случаев проверки двигателей не так уж много (например, когда закончилось место в ОБТ), поэтому на свой страх и риск можно не обращать внимания на этот фактор.

С другой стороны, можно, будет мало приятного.

Более сложным вопросом является необходимость подбора двигателя, подходящего для ваз 2109. В первую очередь следует смотреть на размер мотора. Моторный отсек здесь не слишком большой, так что это одно из главных условий выбора агрегата. Также обратите внимание на возможность установки двигателя. Желательно подбирать варианты с поперечным расположением, это позволит минимизировать работу по подгонке детали.

Самое большое неудобство при замене двигателя на более совершенный — необходимость регулировки электрики. В частности, проблема возникает с более совершенными двигателями от иномарок, в первую очередь это связано с наличием большого количества датчиков и более точной системой управления двигателем. Поэтому вам наверняка понадобится помощь человека, разбирающегося в электрике.

При установке более мощного двигателя необходимо доработать тормозная система … Это позволит избежать проблем. Также значительно повысится безопасность передвижения на автомобиле. Не забывайте про радиатор, он должен соответствовать мощности нового агрегата, иначе вы будете получать его регулярно, что значительно сократит его ресурс.

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет сделать выбор с минимальными временными затратами. Давайте рассмотрим самые популярные варианты у наших автолюбителей:

• Часто водители ограничиваются установкой 16 клапанного двигателя, который может использовать газ в качестве топлива. Это позволяет значительно сократить расходы на заправку автомобиля. Обратите внимание, что установка такого двигателя, как и ГБО, возможна только на специализированных станциях, иначе можно получить серьезный штраф;
• Если у вас простой карбюраторный мотор, то можно просто поставить более совершенный инжекторный вариант. Так вы избежите проблем при установке двигателя, единственное, что необходимо сделать, это установить блок управления и правильно подключить к нему датчики. Многие водители заменяют коробку передач вместе с ней;
• От Приоры или 2112 … В основном у этих машин одинаковый двигатель, но немного модифицированный. Таким образом, сложностей с установкой возникнуть не должно. Эти двигатели более экономичны, что быстро окупает затраты на установку. При этом стоимость такой замены будет минимальной;
• Honda Civic 1.5 л образца 91-95 гг. Эти двигатели идеально подходят под капот Девятки. При этом сложностей с подгонкой креплений практически не возникает. В результате вы получите более качественный силовой агрегат;
• Mitsubishi lanser . Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. Этот силовой агрегат обладает отличной динамикой. Для установки придется немного изменить крепления мотора, а также уделить внимание тормозной системе;
• Серийные моторы Опель . .. Здесь можно взять практически любой двигатель, устанавливаемый на Вектру. Эти силовые агрегаты, конечно, достаточно старые, но в то же время они мощнее и надежнее вазовских оригиналов. Качество сборки здесь достаточно высокое. При этом стоимость относительно невысокая, что зачастую оказывается одним из основных факторов при выборе;
• Фольксваген гольф или Пассат , моторы этих автомобилей, выпущенные в 90-х годах, прекрасно подойдут к вашей «девятке». Переделки придется делать, но они минимальны. В результате вы получите двигатель с настоящим немецким качеством;
• Акцент Hyundai , да, можно установить силовой агрегат от этой корейской машины… Обратите внимание, что он достаточно мощный. Коробку от него тоже придется ставить, так как семья не справится с возросшей нагрузкой;
• Двигатели Fiat … Эти агрегаты прекрасно сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров. Лучше использовать версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты на разборке;
• Ауди А80 ​​и А4 . Эти немецкие моторы при желании можно и на 2109 установить. Двигатели достаточно качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом. Так вы гарантированно избежите проблем;
• Mazda 626 … Отличный мотор, достаточно мощный. Он отлично выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта в процессе эксплуатации. Небольшим недостатком является относительно высокая стоимость.

Заключение . Отечественные автомобили никогда не могли похвастаться высокой надежностью, а также отличными техническими показателями. Поэтому многих водителей интересует, какой двигатель можно установить на ВАЗ 2109.и 21099. Установка силового агрегата от иномарки или более современного отечественного автомобиля – наиболее эффективный метод тюнинга. При выборе модели обратите внимание на габариты, а также на возможность регулировки креплений под двигатель.

Идеальная работа двигателя ВАЗ 2109. Тюнинг: основное описание

Модель ваз 2109 впервые была произведена в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого он отличается более удлиненным кузовом с пятью дверями. Именно наличие пяти дверей позволяло безопасно использовать ВАЗ 2109.как семейный автомобиль.

Технические характеристики ВАЗ 2109: сначала выпускались только карбюраторные машины с двигателем 1,1 литра и мощностью 54 лошадиные силы. Позже появились модификации с двигателем 1,3 и 1,5 литра, а с 2001 года выпускаются автомобили с инжектором.

Что касается обслуживания этой модели, то оно такое же экономичное, как и у всех моделей АвтоВАЗа. Техническое обслуживание автомобиля ВАЗ 2109 вполне возможно после окончания гарантийного срока провести с минимальными затратами. Ремонт ваз 2109 своими рукамипри умении и желании совсем не сложно. Благодаря дешевизне автомобиля, а также дешевизне комплектующих для ремонта и эксплуатации ВАЗ 2109, эта модель стала по-настоящему популярной, и даже более 7 лет этот автомобиль не выпускается, он до сих пор очень распространены и будут встречаться на дорогах нашей страны.

Технические характеристики ВАЗ 2109

Описание 2109

ВАЗ 2109 ( Лада самара ) или «Девятка» — продолжение переднеприводного рода Самара уже в лице пятидверного хэтчбека. Модель создана в 1987 году на безе трехдверного хэтчбека ВАЗ 2108, а позже, на базе девятки, ВАЗ 2109.9 седан был разработан.

Широкая популярность этого автомобиля обусловлена ​​тем, что он имел стремительный дизайн, хорошие, по тем временам, моторы и, самое главное, практичный пятидверный кузов. А в сочетании с низкой ценой и широким выбором запчастей у ВАЗ 2109 не было шансов остаться незамеченной.

Именно эти комплектующие обеспечили высокий спрос на последователя девятки — ВАЗ 2114… Новая четверка продолжает пользоваться бешеной популярностью, в основном, у молодой части населения.

Также, в отличие от восьмой модели, инжектор устанавливался серийно на ваз 2109двигатель (двигатель 2111). Помимо инжекторного двигателя, на 2109 устанавливались карбюраторные рабочим объемом 1,1 л, 1,3 л и 1,5 л. Эти двигатели аналогичны тем, что видели под капотом 2108-го.

Как обычно осмотрим слабые места и неисправности двигателя ВАЗ 2109, его ремонт и тюнинг, моторное масло, проблемы, неисправности и так далее.
В том случае, если у вас умер мотор и нужно подобрать новый, имеющаяся информация позволит легко определить какой именно 2109двигатель стоит покупать, а какой лучше обойти и не связываться.
Все для владельца девятки теперь в одном месте.

Модель ВАЗ 2109:

1 поколение (1987 — 2011):

Модель ВАЗ 2109 – один из самых популярных отечественных автомобилей в нашей стране. «Девятка» давно стала символом целой эпохи. Его производство было прекращено более 10 лет назад. Модель выпускалась с двумя вариантами двигателей, карбюраторным и инжекторным. Однако ни одна из версий двигателя не отличается высокими характеристиками, поэтому владельцы «девяток» часто прибегают к тюнингу двигателя своего автомобиля.

1 Возможности тюнинга двигателя ВАЗ 2109

Если речь идет о качественном и капитальном тюнинге стандартного агрегата от «девятки», то существует несколько эффективных вариантов модернизации. Самый простой и доступный способ – это чип-тюнинг двигателя, который значительно улучшит динамические характеристики двигателя и не потребует больших вложений. Однако, помимо чип-тюнинга, существует еще множество способов переделки инжекторного и карбюраторного двигателя для получения большей мощности на выходе.

Полный тюнинг двигателя ВАЗ 2109 с инжектором невозможно произвести без полной разборки двигателя и других элементов системы.

Качественная модернизация двигателя подразумевает замену поршневой группы, установку новой ГБЦ, установку интеркулера или турбины и т.д. и т.п.

Таким образом, при доработке ГБЦ меняются форма и диаметр. впускные клапаны и камеры сгорания. При этом не обойтись без установки нового спортивного ресивера и другого распредвала, что позволяет значительно увеличить мощность ВАЗ 2109.двигатель.

Тюнинг карбюратора ВАЗ 2109 подразумевает модернизацию других элементов системы. Самый распространенный вариант – установка дополнительного карбюратора и коллектора, например, от «Оки». Основными преимуществами карбюраторного двигателя являются возможность работы на низкооктановом бензине и большая ремонтопригодность. Некоторые владельцы предпочитают переделывать карбюраторный двигатель. Эта процедура очень затратна в финансовом отношении и не всегда оправдывает себя с экономической точки зрения. Замена карбюратора на инжектор на ВАЗ 2109модель своими руками может потребовать специального оборудования, знаний, времени и терпения.

2 Способы тюнинга двигателя ВАЗ 2109

Первым шагом для повышения мощности и динамики мотора является установка фильтра нулевого сопротивления. Правильно установленный хороший фильтр может прибавлять двигателю до 5 процентов мощности, однако при установке нулевого фильтра необходимо понимать, что его необходимо постоянно чистить и следить за эксплуатацией, иначе есть риск повреждения двигателя со временем . Качественный фильтр нулевого сопротивления стоит около 70-100 долларов — все, что на рынке дешевле, — пустая трата времени и денег.

Установка прямоточного глушителя не оправдывает себя только в том случае, если двигатель прошел серьезную техническую модернизацию или была установлена ​​дополнительная турбина. В остальных случаях прямоточный глушитель (а его установка стоит недешево) только добавит автомобилю шума и грохота, но на мощности это никак не скажется, что видно на представленном видео.

Еще одним эффективным способом увеличения мощности ВАЗ 2109 считается установка спортивного ряда на коробку передач. Эта процедура позволяет автомобилю продемонстрировать улучшенную динамику разгона за счет изменения передаточных чисел ряда передач и добавления дополнительной 6 передачи. На общий уровень мощности это не влияет, но изменения в динамике будут ощущаться сразу. Делать такой тюнинг коробки передач рекомендуется после замены поршневой группы двигателя и установки более мощных деталей и механизмов.

Однако самым простым и эффективным способом улучшения характеристик двигателя является чип-тюнинг. Если ВАЗ 2109 оснащен инжекторным двигателем, то с помощью чип-тюнинга можно добиться отличных результатов, как показано на видео. Калибровка параметров ЭБУ может производиться вручную, с использованием современных программаторов и при наличии компьютера и некоторого оборудования. При чип-тюнинге нет необходимости проводить механические работы, все делается с помощью компьютера и программ, при этом улучшения становятся заметны уже с первого дня эксплуатации автомобиля с перепрошитым ЭБУ.

Тюнинг – это не просто изменение внешнего вида автомобиля, как думают многие. На самом деле часто доработка касается технической составляющей. Кто-то вносит изменения в выхлопную систему, меняет элементы заводского двигателя.

Но есть более радикальный, дорогой и интересный вариант — поменять двигатель. С новым двигателем вы получаете другие технические характеристики, повышенную мощность, увеличенную максимальную скорость, лучший разгон.

Замена мотора – достаточно серьезный шаг, требующий продумывания каждого этапа, от выбора нового мотора до последствий, к которым может привести такая работа.

Что поставить?

Действительно, самый главный вопрос у владельцев ВАЗ 2109 – линейка двигателей, которые могут стоять под капотом их автомобиля.

Рассмотрим несколько популярных решений, которые чаще всего встречаются у тех, кто решил поменять двигатель на своем ВАЗ 2109.

Замена мотора – сложная операция, требующая обязательного участия опытного специалиста. Самостоятельно в гаражных условиях менять двигатель категорически не рекомендуется.

Подводные камни

Есть несколько важных, интересных и просто полезных факторов, которые необходимо учитывать при принятии решения о замене двигателя на ВАЗ 2109.

1. Если подходить к вопросу с практической точки зрения и учитывать идеальную совместимость деталей, то лучшим вашим решением будет установка альтернативного двигателя. Но часто замена проводится с целью увеличения производительности, повышения мощности двигателя . В этом случае приходится искать альтернативу среди модельного ряда ВАЗ, Жигулей или импортных автомобилей.
2. Меняя двигатель с девятки на более новый мотор от той же модели, вы не сможете поставить кондиционер. Нет, выполнить установку вполне можно, только тогда мощность и без того не очень резвого штатного двигателя заметно упадет. Кроме потери мощности придется менять генератор на более мощный, так как заводской генератор тоже не сможет тянуть климатическое оборудование.
3. Двигатель ВАЗ 2112 хорош тем, что идеально сочетается со штатной коробкой передач от ВАЗ 2109. То же самое можно сказать и о Приоре.
4. По мере увеличения мощности двигателя вам потребуется модифицировать тормозную систему. Иначе тормозной путь значительно увеличится, вы не сможете вовремя остановить машину. Так что обязательным мероприятием является замена штатных дисков и колодок на более долговечные. Поменяйте ударную установку, если это возможно. задние тормоза на дисковых механизмах.
5. Придется внести изменения в систему охлаждения. Радиатор необходимо поменять на тот, который соответствует характеристикам нового силового агрегата. Если его мощность выше, чем у двигателя от «девятки», параметров стандартного радиатора наверняка не хватит.
6. Документация. Не так давно в стране был принят закон, который отменил необходимость указывать номер двигателя при регистрации. То есть отныне мотор — это просто запчасть, которая приравнивается к тому же генератору, воздушному фильтру или колесу, например. В связи с этим значительно возрос спрос на замену двигателя. Но у вас должны быть документы на мотор. При покупке ручного двигателя убедитесь, что у владельца есть правоустанавливающие документы.
7. Происхождение. Отсутствие документов делает мотор потенциально достаточно опасным для вас, так как его происхождение неизвестно. Нередко можно найти двигатели, снятые с угнанных автомобилей.
8. Контрактные моторы. Самый оптимальный вариант для вашей безопасности – покупка нового двигателя. Контрактные двигатели предоставляют специализированные фирмы, где помимо самого агрегата вам предоставляют гарантию и все необходимые документы.
9. Перерегистрация. Будете ли вы регистрировать переделанный автомобиль в ГИБДД, решайте сами. Специалисты советуют обратиться в соответствующие органы для получения нового мотора. Так вы сможете избежать многих проблем и недоразумений на дорогах, когда вас останавливает инспектор.

В процессе эксплуатации силовая установка вашего автомобиля будет изнашиваться все больше и больше. В определенный момент времени возникнет потребность в капитальном ремонте (КР). Если все необходимые работы по техническому обслуживанию и текущему ремонту выполнялись регулярно, то двигатель спокойно проработает до 100 000 – 150 000 км пробега без «капитального». В противном случае пробег до КР значительно сократится.

Технология капитального ремонта силовой установки включает в себя полную разборку двигателя, диагностику его отдельных составных частей, ремонт или замену деталей и узлов. Ремонтные работы часто предполагают металлообработку отдельных деталей, например, шлифовку коленчатого вала, фрезерование ГБЦ (ГБЦ), хонингование блока цилиндров. Сервис возьмет за это поистине драконовскую плату. А если ваша машина иномарка, то лучше обратиться на СТО. Владельцы отечественных автомобилей могут все сделать сами, и в этой статье мы расскажем вам, как провести капитальный ремонт ВАЗ 2109.двигатель самостоятельно.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить нужен ли двигатель вашего автомобиля CR. Это касается абсолютно любой силовой установки, как зарубежной, так и отечественной. Возможно, достаточно поменять или отремонтировать всего несколько узлов, и мотор снова заработает нормально. Рассмотрим факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капитальным ремонтом, что не совсем верно. Действительно, если Техническое обслуживание проводилось регулярно, менялись фильтры, масло, охлаждающая жидкость и т.д. — то шестизначное число на одометре может говорить о том, что пришло время «раскачать» двигатель, но не всегда. Если диагностика показывает, что все системы работают исправно, зачем что-то делать? Теперь давайте рассмотрим другую ситуацию. Владелец автомобиля безответственно относится к его обслуживанию. Техническое обслуживание не проводится, автомобиль эксплуатируется в неоптимальном режиме (например, принимает участие в гоночных заездах, хотя и не подготовлен к ним). Очевидно, что в этом случае двигатель придется очень быстро капитально ремонтировать.

Когда проводить капитальный ремонт двигателя

Теперь давайте рассмотрим признаки, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что должно вас насторожить, это увеличение расхода масла. Если утечек нет, но приходится регулярно доливать, значит поршневые кольца сильно изнашиваются. Кроме того, вероятно, износились также направляющие втулки и маслосъемные колпачки.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на острую необходимость в КР проверьте его состояние. Это можно сделать, замерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на его место манометр (разумеется, во время этой процедуры двигатель должен работать). Затем сравните результаты измерений с нормативными показателями… Недостаточное ли сжатие? Подшипники или гидравлический насос, вероятно, сильно изношены.

Обратите внимание, что если двигатель вдруг стал работать нестабильно, издавать посторонние звуки в виде постукиваний или позвякиваний (особенно на холостом ходу), потреблять много топлива, перестал развивать полную мощность. .. Отдельно эти признаки указывают на неисправности в отдельных узлов и агрегатов, но если их появляется сразу 2-3, то это, скорее всего, говорит о необходимости капитального ремонта мотора. Чтобы полностью убедиться в этом, запустите диагностику, возможно, вам просто нужно поменять какую-либо деталь (детали) или настроить двигатель. Безрезультатно? Что ж, нам нужно сделать капитальный ремонт.

Капитальный ремонт двигателя предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические шлифуют и регулируют. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не заниматься ими самостоятельно, а довериться профессионалам. То же самое касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шеек. коленвал под ремонтный размер. Кроме того, и коренные, и шатунные вкладыши. Потом ремонтируется головка блока. В комплекс работ с ним входит диагностика, последующий ремонт/замена опорных плит, клапанов, возвратных пружин и т. д.

Во время капитального ремонта, воспользуйтесь случаем проверить насколько изношено все навесное оборудование- генератор, форсунка, ТНВД, термостат и т.д. При необходимости отремонтируйте их или замените на новые агрегаты.

После завершения капитального ремонта двигатель должен работать как новый и служить без нареканий 100 000 – 150 000 км … пробег при условии регулярного технического обслуживания.

Перед запуском КД силового агрегата наметьте свой план действий. В первую очередь разберитесь, какие процедуры вы будете делать сами, а какие доверите мастерам. Затем определитесь с местом, где будете проводить ремонт. Идеальный вариант- в собственном гараже с ямой. Если нет, арендуйте подходящее помещение или попросите помощи у друзей, у которых есть такой гараж. Также приобретите ручную таль с цепным приводом и несколько строп для крепления грузов (с их помощью вы вытащите блок двигателя). Также вам понадобится что-то, на что вы будете ставить блок, например, поддон или покрышка подходящего размера.

Только теперь двигатель можно снять и разобрать на отдельные части. Запчасти лучше не покупать сразу — зайдите в автомагазин по мере работы. Также не стоит торопиться с машинными работами – после детального осмотра некоторые детали, например, коленчатый вал, лучше заменить на новый или восстановленный. Вполне вероятно, что состояние двигателя в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й комплектности (т.е. это блок цилиндров и ГБЦ в сборе, но нет вложения) в целом. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и большого количества свободного времени, поэтому планируйте его заранее, чтобы потом не собирать двигатель вечерами после работы.

Как собрать двигатель на ВАЗ 2109

Итак, сначала слейте рабочие жидкости, снимите навесное оборудование, баки, радиатор и т.д. Затем отсоедините двигатель и коробку передач, после чего вытащите агрегат с помощью строп и талей, поставив его на шина или поддон. Далее снимаем головку блока и КШМ. Не забудьте отметить, где какие вкладыши и крышки подшипников были, это вам потом очень пригодится. Вот и все, теперь можно приступать к ремонту и замене деталей, а затем и к сборке. Выполните эти процедуры в следующей последовательности:

• Сделать дефектовку деталей: те, которые можно установить обратно, очистить, изношенные заменить новыми.

• Если блок двигателя остался старым, очистите его от мусора. Особое внимание уделите пазам и опорам, куда будет устанавливаться коленчатый вал.
• Установите вкладыши на блок-кровать. Делайте это в строгом соответствии с ранее сделанными отметками! Каждый вкладыш оснащен усиками – следите, чтобы они вошли в пазы станины.

• Установите предварительно очищенный и продутый сжатым воздухом коленчатый вал на опору.
• Взять упорные полукольца, смазать маслом и сориентировать так, чтобы канавки на их поверхности были направлены к щекам вала.

• Поместите белое алюминиево-стальное кольцо на переднюю часть центральной кровати, а другое — на заднюю.

• Убедитесь, что полукольца не выступают за края станины (они должны быть на одном уровне с ними).
• Теперь установите вкладыши в крышки коренных подшипников. Руководствуйтесь сделанными вами отметками. Менять наушники местами нельзя! Убедитесь, что антенны вошли в пазы на крышках.

• Установите крышки коренных подшипников. В этом случае помогут как ваши этикетки, так и заводские: они есть на каждой крышке, а вот на 2-й и 5-й их по 2.
• Оцените, насколько изношены болты крепления, при необходимости купите новые. Проденьте их все в отверстия, но не затягивайте, потому что затягивать их нужно строго в определенном порядке (см. изображение ниже).

• Проверить состояние поршневой группы. Его можно отремонтировать с помощью специального оборудования, но проще (и зачастую дешевле) приобрести новое.
• Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы друг относительно друга (см. рисунок).

• С помощью специальной оправки сожмите поршневые кольца, затем вставьте поршень в сборе с шатуном без нижней крышки в цилиндр. Здесь тоже важно соблюдать метки: на новом поршне они будут заводские, на старом — сделанные вами («родные» метки, как правило, уже не видны).

• Установите шатун на шейку коленчатого вала. Затем возьмите вкладыши, вставьте их в монтажные крышки и смажьте маслом.

• Теперь можно установить и зафиксировать нижние крышки шатунов. Помните, обложки нельзя поменять местами! Каждая крышка имеет свой шатун.
• Установите датчик давления масла и остальные детали.

Самостоятельный ремонт ГБЦ на ваз 2109

Приступаем к ремонту головки двигателя. В случае с головкой блока цилиндров на фотографиях при ее осмотре выяснилось, что она фрезерована, причем не очень качественно. В результате на поверхности детали остались характерные риски, по которым антифриз просачивался в масляный канал и затем стекал в картер.

В результате масло довольно быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально ровной, и антифриз больше не будет попадать в масло.

Теперь пришло время узнать, как разобрать ГБЦ на ВАЗ 2109. Для начала снимаем коромысло вместе с пружинами.

Внимательно осмотрите плоскость давления коромысла. На фото красной стрелкой отмечена плоскость, которая постепенно закругляется по мере износа. Если коромысло встало наискось, это говорит о необходимости регулировки зазора между ним и валом ГРМ. Балансир был наклонен относительно вала? Значит, он изношен, а потому, если вы планируете заменить клапана на новые, сделайте то же самое и с коромыслами.

Затем загляните в колодцы, в которых двигаются толкатели. При сильном износе направляющей втулки клапана и дальнейшей эксплуатации машины с этими изношенными деталями в толкателях появляется определенный люфт, вследствие чего колодцы из круглых превращаются в овальные. Это хорошо видно по рискам, обозначенным красными стрелками на фото. В этом случае устанавливать новые направляющие бесполезно – они быстро выйдут из строя. Такой дефект трудно поддается ремонту и часто приводит к покупке новой ГБЦ, но в данном случае его исправили обработкой на сверлильном станке с последующей запрессовкой бронзовой втулки.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. При ее повреждении такую ​​деталь лучше заменить новой, так как это значительно сэкономит вам время и нервы в процессе установки головки на место. Штифт с плохой резьбой будет трудно ввинтить и еще труднее выкрутить.

На этом ремонт головки блока закончен. Установите на место все детали, которые вы сняли, и, конечно же, не забудьте приобрести новую прокладку головки блока цилиндров.

Сразу хочется сказать, что подавляющую часть работ, связанных с расточкой ГБЦ, своими силами выполнить невозможно. Для этого требуется специальное оборудование и навыки работы с ним. Если все это у вас есть, дерзайте, а при их отсутствии ищите специалиста.

В большинстве случаев у вас получится только снять головку, отдать мастеру, а потом забрать и установить обратно.

Зачем расточка ГБЦ

И блок двигателя, и головка имеют солидный срок службы и редко ломаются раньше этого срока. Это означает, что все ремонтные работы, связанные с ними, обычно планируются. Лишь изредка встречаются вмешательства, попадающие в разряд обслуживания. Например, это пайка или заварка отверстия в блоке двигателя, образовавшегося в результате поломки шатуна.

Однако иногда автовладелец хочет расточить ГБЦ не для ремонта, а для увеличения мощности двигателя. Эта операция называется форсированием. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильное форсирование всегда просчитывается заранее в теории, так как есть риск перерасходовать блок и головку, и в конечном итоге они могут разрушиться.

Что такое расточка блока цилиндров на ваз 2109

Скорее всего, вы не будете заниматься расточкой — у вас просто возьмут деталь, а потом скажут, когда можно будет ее забрать. А вот для расширения кругозора знать в общих чертах всю технологию не помешает.

Расточка блока цилиндров – это процедура увеличения посадочного места гильзы цилиндра. Естественно гильзы нужны уже не оригинальные, а ремонтного размера. Вам крайне важно знать размеры этих втулок и сообщить специалисту, какой ремкомплект вам нужно расточить. Все необходимые замеры баллонов вы можете сделать сами, но для этого вам понадобится внутремер.

Сама операция выполняется на специальном станке на небольшой скорости. Это очень важно, так как необходимо одновременно соблюдать размеры, не нарушать геометрию цилиндра и при этом сохранять качество обработки.
Еще одно важное правило – мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к основанию. Это постель распредвала.

Также следует учитывать, что при растачивании необходимо оставлять припуск (дефект верхнего слоя). Его толщина должна быть очень маленькой – от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не перекосилась в процессе хонингования.

Что касается хонингования, то эту операцию необходимо обязательно проводить после растачивания блока. Выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можно собрать силовую установку обратно. После завершения сборки и заливки новых рабочих жидкостей обязательно отрегулируйте клапана. Вот и все, капиталка двигателя ВАЗ 2109 закончена. До новых встреч на страницах нашего сайта!

Ваз 2109 16 клапанный карбюратор. Устанавливаем готовый двигатель

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания автомобиля ВАЗ-2109, на который была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики немного ухудшаются, но значительное улучшение после набора двигателем высоких оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого обновления?

• ГБЦ 16В,
• с коллекторами и ресивером,
• датчик детонации,
• трубка дроссельная с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• труба выхлопная передняя с ДК
,
• термостат с датчиком,
• оба ролика,
• шкивы распредвалов,
• датчик фаз,
• крышка газораспределителя,
• комплект проводов,
• контроллер,
• топливопровод и бензобак в полной комплектации,
• указатель и указатель уровня масла,
• датчик положения КВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжитель,
• шкив коленвала,
• шатуны,
• привод генератора,
• корпус масляного насоса со сливом для датчика положения КВ,
• выхлопная система в комплекте.

Заказ-наряд

Все операции можно выполнять без снятия блока, но работать будет гораздо удобнее, если его снять.

• Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
• Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
• Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими штифтами модели 12 и шатунами с десятью точками. Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки под клапаны новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых труб можно оставить. Нет необходимости в датчике, который включает вентилятор.
• Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, болты с предыдущей головки все равно придется укорачивать, а в новой нужно просверлить отверстие сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подключен к магистралям. Устанавливает проводку к бензонасосу от блока управления. Провода датчика уровня топлива оставить старые.
• Чтобы не удлинять новую проводку, можно прорезать отверстие в стенке моторного отсека при ее установке в стенке моторного отсека как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
• Насос установлен от ВАЗ-2112.
• для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
• Головка монтируется, при этом старая прокладка заменяется на новую, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах сопряжения необходимо удалить все выступы, а каналы пройтись шарошкой для уменьшения сопротивления внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Трубки системы охлаждения подключены.
• Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, а вот для термостата нужно купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
• Выхлопная система установлена. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется покупать новые.
• Соединяет проводку с замком и приборной панелью. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую ​​переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это совершенно безопасный способ увеличить «силу» вашего автомобиля. Итак, как переоборудовать 8-клапанный двигатель на 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно повысить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно тщательнее разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, и только после этого заняться разборкой самостоятельно.

Под клапанной крышкой можно обнаружить много неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше всего заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• трубка для антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо заниматься модификацией болтов. Они используются для крепления 16-клапанной головки. Для модернизации двигателя ВАЗ нет необходимости менять блок цилиндров, однако менять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя будет значительно снижен.

После этого следует поменять:

• • сначала поршни;

• а потом шатуны.

Шатуны ваз 2114

Это необходимо сделать во время сборки цилиндров.

Теперь пришло время доработать и настроить проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков у них тоже разное. Это означает, что может потребоваться удлинение проводки.

После сборки двигателя нужно доработать проводку. Если автовладелец не хочет получить лишних финансовых затрат, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить деньги, поэтому не стоит его игнорировать.

Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

Болты визуально могут сильно отличаться друг от друга, но пугаться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8 вентильному болту;
2. Длина 16 клапанов.

Для облегчения прохода этих болтов в отверстие их следует предварительно рассверлить. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить на компьютер специальную программу.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля при высоких оборотах коленчатого вала. Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый силовой агрегат?

Установка нового двигателя может пригодиться тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не так прихотлива в обслуживании, как иномарки, поэтому ее часто тюнингуют. Замена двигателя от 8 кл на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшена работа на высоких оборотах.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная регулировка клапана не требуется.

Но есть и недостатки:

1. В гараже нужно заменить много запчастей и инструментов.
2. На низких оборотах двигатель 16к чуть хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может отложить эту затею.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Устанавливаем готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную трубу, но лучше медная) и бензобак от той же 12-й модели. Далее проводятся такие работы:

1. Демонтируем старый блок питания, отключаем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат имеет большой вес. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Проверьте также натяжение ремней.
3. Далее необходимо заменить всю топливную систему: бак, топливный насос, топливопроводы.
4. Отличная замена танку «девятка» — аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
6. Теперь можно приступать к подключению форсунки. Если «девятка» 2002 года выпуска и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под дно и закрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9 зубьев.
11. Окончательный редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переварить. Fit помогает расставить все детали по местам.

почему, как помочь «железному коню»

Основным силовым агрегатом автомобиля ВАЗ 2109 является его двигатель. Любой посторонний звук беспокоит владельца автомобиля.
Если на ВАЗ 2109 двигатель троит, это говорит о том, что один или несколько цилиндров не работают. В этом случае мотор не будет развивать полную мощность, иметь необходимое тяговое усилие, повышенный расход топлива.
С чем связано это явление и как устранить своими руками, предлагает ознакомиться данная статья.

Почему двигатель автомобиля ваз 2109 троит

Причина того, что 2109 троит, это неравномерное сгорание топлива в одном цилиндре.
Причинами этого могут быть:

• Неправильно установлен угол опережения зажигания.
• Произошла неисправность в системе вакуум-корректора распределения зажигания или в ускорительном насосе карбюратора.
• Свечи зажигания вышли из строя.
• Обрыв высоковольтного провода.
• Неисправность конденсатора.
• Негерметичность впускного коллектора или карбюратора.
• Прогоревшие поршни или клапана.
• Поршневые кольца сломаны.
• Клапаны отрегулированы неправильно.
• Пробита прокладка в головке блока цилиндров.
• Изношенный, закаленный или сломанный.
• Использование топлива очень низкого качества.
• Карбюратор неправильно отрегулирован.
• Вал распределителя, подшипник поворотной тарелки изношены.
• Потеря герметичности мембраны вакуумного ускорителя.
• Есть и другие причины, почему троит двигатель ВАЗ 2109.

Совет: Определить, какой цилиндр перестал работать, можно, снимая по одной со свечей высоковольтный провод, но работу нужно производить очень аккуратно, чтобы не получить удар током. Подложите под ноги деревянную или резиновую подставку, возьмите только чистую и сухую ветошь, снимите ее, только держась за провод, но не за колпачок, не прикасайтесь к кузову автомобиля во время манипуляций.
Для проверки нужно увеличить обороты холостого хода до 1500 об/мин подсосом и поочередно снять колпачки свечей зажигания. Падение оборотов двигателя свидетельствует об исправности цилиндра, отклонений нет — цилиндр не работает.

Как устранить некоторые причины останова двигателя

Если в начальный период движения автомобиля ВАЗ 21093 двигатель троит, скорее всего вышел из строя ускорительный насос или вакуумный корректор распределителя зажигания. При этом производится диагностика узлов и при необходимости ремонт или замена элементов.
Для работы вам понадобится:

• Ключи на «10» и «8».
• Шлицевые и крестовые отвертки.
• Чистая тряпка.
• Провод медный без изоляционного слоя диаметром до 0,3 мм.
• Компрессор.
• Тип жидкости WD40.

Порядок действий:

• Крышка снята. Для этого ключом «на 10» откручивается гайка, расстегиваются пружинные хомуты.
• Вытащил воздушный фильтр. Ключом на «8» откручиваем четыре гайки, ослабляем отверткой хомут на шланге вентиляции картера в месте его соединения с клапанной крышкой и снимаем корпус с воздушного фильтра.
• От привода вакуум-корректора распределения зажигания отсоединен шланг. Герметичность сборки проверяют, создавая вакуум воздуха ртом.

• Если воздух проходит, необходимо заменить узел. В противном случае вам нужно:
• Загляните внутрь карбюратора. Воздушная заслонка должна быть полностью открыта.
  При нажатии на рычаг привода дроссельной заслонки из двух трубок распылителя ускорительного насоса должны появиться струйки топлива. Они должны быть ровными, направленными в пространство между открывающейся заслонкой и стенкой диффузора. На фото видны отверстия для выхода топлива.

Совет: При появлении струек лучше обратиться в мастерскую автосервиса для диагностики узла.

• При отсутствии выхода топлива необходимо снять шланги подачи топлива к карбюратору и слить его.
• Съемный торс для управления воздушной заслонкой.
• Провод, расположенный на электромагнитном клапане, снят на холостом ходу.
• Ослабьте винты, удерживающие верхнюю крышку карбюратора.
• Крышка снимается и ставится поплавком вверх.

Совет: Поплавки не должны быть повреждены.

• Аккуратно подденьте отверткой и вытащите атомайзер из патрубка.
• Отверстия форсунки очищаются тонкой медной проволокой.
• Форсунка продувается воздухом в направлении, противоположном направлению движения топлива.
• Элемент на месте.
• Не ставя крышку узла, нужно нажать рычаг привода дроссельной заслонки. Из двух форсунок подкачивающего насоса должны выйти струи топлива.
• Если их нет, нужно проверить отсутствие люфта в приводе и рычаге привода ускорительного насоса, легкость его хода. Для облегчения работы детали смазываются жидкостью типа WD40.
  Детали, пришедшие в негодность, заменяются новыми.
• Перепроверена работа ускорительного насоса.
• Карбюратор собирается в обратном порядке.
• Если струек снова нет, нужно обратиться в автосервис.

Причиной того, что троит двигатель на автомобиле ВАЗ 21093, может быть нештатное состояние. Цена их незначительна и перегоревшие свечи лучше сразу заменить.

Как самому поменять свечи зажигания поможет видео.
Итак:

• В прилагаемой к автомобилю инструкции по эксплуатации указано, что замену свечей следует проводить регулярно. Даже наличие искры на открученном элементе при атмосферном давлении не является фактом его полной работоспособности.
  Его воспламенение происходит в более сложных условиях.
• Не очень часто встречается залегание или поломка поршневых колец. Проверить это можно, измерив компрессию.
  Если она низкая, то неисправность ГБЦ исключается простым способом: в цилиндр заливается мало масла и повышение компрессии свидетельствует о поломке в поршневой системе.

Любая неисправность при троении двигателя автомобиля ВАЗ 2109 должна быть своевременно устранена. Тогда силовой агрегат будет надежно работать долгое время.

Что делать, если двигатель ВАЗ 2109 начал троить? Данная проблема встречается очень часто, и причин троения двигателя тоже может быть много. Когда говорят, что двигатель троит, имеют в виду, что не работает один цилиндр двигателя. Из-за этого получается дисбаланс, который легко определяется на слух: двигатель работает ровно, но с провалом. Эта поломка возникает на неработающем цилиндре двигателя ВАЗ 2109.
Почему не работает цилиндр? Что значит «не работает цилиндр»? Все мы знаем, что двигатель внутреннего сгорания содержит внутри рабочие цилиндры, в которых сгорает горючая смесь. При сгорании горючей смеси положительная работа совершается, когда расширяющиеся в результате сгорания газы опускают поршень вниз, прокручивая коленчатый вал. Если все четыре цилиндра работают, то обороты двигателя ровные, это видно по тахометру и слышно. И так, если по какой-то причине смесь не воспламеняется в одном цилиндре или не совершается положительная работа по опусканию поршня, то двигатель троит. Затем начнет дергаться стрелка экономайзера и обороты двигателя ВАЗ 2109будет нестабильным.
Причина останова двигателя №1 — не подается искра в цилиндр:
а) Неисправное свечное зажигание ВАЗ 2109. Возможно пробита свеча зажигания в корпус, либо неправильно выставлен зазор у свечи зажигания. Для проверки исправности свечи ее откручивают от двигателя и упирают в массу. Затем, прокрутив стартер, визуально проверьте наличие искры на свече. Естественно свечу нужно держать пассатижами, а еще лучше пассатижами в резиновых перчатках. Тот, кто уже получил разрядку 20 кВ, согласится, что безопасность никогда не бывает лишней.

Имейте в виду, что даже если на выкрученной свече проскакивает искра, это не является 100% гарантией ее работоспособности. Так как внутри цилиндра совершенно другие физические условия.
б) Обрыв высоковольтного провода ВАЗ 2109. Если обрыв высоковольтного провода, то искра будет очень слабой, либо ее не будет вовсе.

Про безопасность я написал чуть выше именно потому, что причиной отключения ВАЗ 2109 был обрыв высоковольтного провода. Я решил передвигать их на работающем двигателе и по неопытности взял их голыми руками. Когда вы получаете удар током, мышцы ладони не работают и вы сами не в состоянии выпустить провод из руки. Хорошо, что был друг. Так что будьте осторожны.
в) Неисправность распределителя зажигания ВАЗ 2109. Из-за внутренних неисправностей: подгорания контактов, механического износа и т.д. может возникнуть ситуация, что искра не будет проходить от распределителя к определенному цилиндру.

г) Датчик Холла. При частичной неисправности датчика Холла он может пропускать импульсы с барабана на вал трамблера ВАЗ 2109 и не генерировать импульсы на коммутатор. То есть будет искровой разрядник.
Причина отключения двигателя №2 — утечка воздуха:
а) Подсос воздуха через шланг вакуумного усилителя тормозов ВАЗ 2109. Этот шланг подсоединяется к впускному коллектору двигателя и если через него будет подсасываться воздух, то горючая смесь будет бедной и двигатель может троить.

б) Утечка воздуха через шланг вакуумного корректора распределителя зажигания ВАЗ 2109.

в) Подсос воздуха через прокладку между впускным коллектором и карбюратором.
г) Подсос воздуха через резинку электромагнитного клапана холостого хода ВАЗ 2109.
Причина троения №3 — отсутствие компрессии в цилиндре.
а) Прогар поршня. Если поршень прогорел, то во время такта сжатия внутри цилиндра не будет создаваться давление, и горючая смесь будет лететь в картер. Через систему вентиляции картера выхлопных газов газы подаются в воздушный фильтр ВАЗ 2109 на дожигание.
б) Прогорают компрессионные кольца. Точно так же давление в цилиндре сбрасывается через разорванные кольца.
в) Прогоревшие впускные или выпускные клапаны.
г) Неправильная регулировка клапана.
д) Упрочнение маслосъемных колпачков. закаленное уплотнение штока клапана предотвращает плотное закрытие клапанами впускных/выпускных отверстий цилиндра.
д) Прогорела прокладка ГБЦ и все давление уходит в систему охлаждения. Как правило, взрывается бачок с антифризом, а сам антифриз в масле.
Если вы не знаете, как определить, какой цилиндр в двигателе не работает, то ничего страшного, все просто. Наденьте резиновые перчатки. С подсосом вы устанавливаете холостой ход ВАЗ 2109двигатель до полутора тысяч оборотов в минуту. И поочередно сбрасываем высоковольтный провод с каждого цилиндра. Вы отключили провод, двигатель изменился? Он начал трястись, задыхаться, заглохнуть? Значит, с этим цилиндром все в порядке, он работает. Одеваем высоковольтный провод обратно и отсоединяем следующий цилиндр. Если работа двигателя никак не меняется при отбрасывании высоковольтного провода, то
этот цилиндр не рабочий.
Хорошо, определяется холостой ход цилиндра. Теперь можно проверить, причина троения в отсутствии искры или нет. Выкручиваем свечу, зажимаем пассатижами, подводим к массе и прокручиваем стартер. Если на свече мощная хорошая искра, то причина троения этого двигателя Ваз 2109скрывается среди причин 2 и 3.
Следует отметить, что если двигатель троит из-за подсоса воздуха, то попеременное складывание высоковольтных проводов
не даст никакого эффекта и определить холостой ход цилиндра невозможно. Причиной троения в этом случае будет бедная горючая смесь.
К основному

Силовой агрегат является важнейшим элементом транспортного средства. Именно с его помощью автомобиль может двигаться в заданном направлении. Естественно, любые проблемы с мотором мгновенно сказываются на возможности использования машины. Главное уметь их правильно распознать и вовремя обратиться за квалифицированной помощью, чтобы не усугубить ситуацию.

Некоторые неисправности просто мешают нормальному вождению. Другие вообще не дадут вам двигаться. Но вне зависимости от серьезности поломки необходимо незамедлительно заняться ее устранением, так как мелкие неисправности могут привести к большим проблемам, если их вовремя не устранить.

Причины почему троит двигатель

Проблема выхода из строя одного из цилиндров на профессиональном жаргоне называется троением двигателя. Эта проблема может быть вызвана несколькими факторами. Выход из строя цилиндра будет моментально заметен водителю, так как приведет к большому количеству сопутствующих сложностей, среди которых стоит выделить:

• падение мощности двигателя;
• двигатель дергается на холостом ходу;
• силовой агрегат очень плохо заводится на холодную;
• повышенный расход топлива;
• горючая смесь полностью не выгорает в камере, а ее остатки выбрасываются прямо в катализатор.

Даже неопытному автовладельцу будет очень сложно не заметить такие проблемы. Они существенно усложняют жизнь и не позволяют полноценно пользоваться автомобилем. Поэтому при выявлении проблем, связанных с тем, что ВАЗ 2109двигатель троит, необходимо обратиться на СТО для диагностики.

Если двигатель троит на карбюраторном или инжекторном ВАЗ 2109, это может быть вызвано следующими причинами:

• неисправна свеча зажигания;
• перегорела проводка или из-за износа обмотки произошло короткое замыкание в подкапотном пространстве;
• отсутствует сжатие воздушно-горючей смеси;
Топливно-воздушная смесь
• не воспламеняется из-за отсутствия искры или плохого качества топлива.

С карбюраторными двигателями все довольно просто. Неисправность можно выявить самостоятельно, проверив все составляющие части системы. Путем исключения за несколько часов можно полностью протестировать каждый узел и найти проблемное место. Для этого достаточно знать электросхему своего автомобиля.

С форсунками все намного сложнее, так как они буквально напичканы электроникой. Поэтому, чтобы ускорить процесс и ненароком ничего не сломать, лучше обратиться за компьютерной диагностикой. Программа самостоятельно выявит все ошибки и выведет их на экран ноутбука. На основании полученных данных можно будет принять решение о дальнейших процедурах, которые будут направлены на устранение проблемы.

Что делать если глохнет двигатель на ваз 2109

Найти проблему — это только полдела. Далее необходимо разработать комплекс мероприятий по его устранению. В перечень мероприятий должны быть включены процедуры, которые помогут полностью избавиться не только от проблемы, но и от причин, ее вызвавших. В противном случае велик риск повторения старой поломки.

Следующие шаги могут помочь решить проблему:

1. Замена свечей зажигания, если они изношены.
2. Изоляция проводки, если родная обмотка сгнила или полная замена оголенных проводов.
3. Полная проверка топливной системы и замена изношенных компонентов.

Но бывают и такие ситуации, когда свечи, проводка и другие элементы в полном порядке, а обороты двигателя на ВАЗ 2109 еще плавают. В этом случае нужно искать проблему в другом месте. Чаще всего это связано с износом трамблера. В этом случае вопрос будет решен сразу после установки новой запчасти.

Также такие ситуации могут возникнуть при наличии микротрещин в воздуховодах, из-за чего происходит подсос воздуха. Их очень сложно заметить невооруженным глазом, поэтому вам придется снять все детали и проверить их с помощью ванночки с водой. Необходимо плотно закрыть оба конца и опустить шланг в воду. Если пузырьки воздуха поднимаются на поверхность, значит, трещины все же присутствуют.

Замена шланга не сложная и не дорогая операция. Если проблема в качестве топлива, то совет один: никогда больше не заправляйте бензобак некачественным топливом, так как экономия нескольких рублей может привести к необходимости ремонта на несколько тысяч. Заправляться лучше на проверенных станциях, имеющих все необходимые разрешения на свою деятельность.

Бывают и такие случаи, когда вроде все проверили, но проблем не выявлено и проблема осталась на месте. Здесь придется начинать все заново и еще раз перепроверять, только более тщательно. Бывает, что двигатель троит из-за мелких мелочей, на которые многие не обращают внимания. Когда возникает проблема, водитель думает, что ее причина должна лежать на поверхности, поэтому ищет глобальные изменения, иногда не замечая мелких деталей.

Независимо от типа двигателя и года выпуска автомобиля силовой агрегат может быть подвержен неисправности. Поэтому владельцы автомобилей всегда должны иметь определенную сумму денег на незапланированный ремонт своего «железного коня». Бережный не позволит застать человека врасплох даже в самой неожиданной ситуации.

Автолюбители говорят, что двигатель ВАЗ 2109 троит карбюратор, когда работают только три его цилиндра из четырех. На таком моторе хоть ездить можно, но лучше устранить проблему, а если переезжать, то сразу в сервисный центр. Дело в том, что несгоревшее топливо в неисправном цилиндре смешивается с маслом в картере, нарушается режим смазки, происходит интенсивный износ двигателя. Лучше не напрягать двигатель такими экспериментами.

Поиск неисправного цилиндра

Характерное изменение звука работающего двигателя лучше всего слышно со стороны выхлопной трубы. Пропуск каждого четвертого хлопка приводит к своеобразному изменению звука, хорошо различимому на холостом ходу. Это касается как карбюраторной версии, так и инжекторной ВАЗ 2109. Чтобы запомнить этот звук, можно на исправном двигателе снять провод с одной из свечей и запустить двигатель. Один раз услышав, как троит двигатель ВАЗ 2109, этот звук ни с чем не спутаешь.

Определить какой цилиндр не работает и почему двигатель троит на холодную можно опытным методом. Эта работа связана с контактом с высоковольтной частью электрической системы и требует соблюдения техники безопасности. Работать в резиновых перчатках, выдерживать сухой резиновый коврик, избегать контакта с кузовом автомобиля во время работы.

Порядок ваших действий следующий.

1. Отрегулировать воздушную заслонку на холостом ходу при 1500 об/мин.
2. Снять высоковольтный провод со свечи первого цилиндра.
3. Если обороты падают, цилиндр работает нормально. Если скорость не изменилась — неисправность именно в этом цилиндре.

Последовательно проверьте правильность работы всех остальных цилиндров. Большинство конкретных причин, по которым троит карбюраторный двигатель ВАЗ 2109, относится к одной из трех групп:

• неисправности системы зажигания;
• поломка вакуумного усилителя тормозов;
• выход из строя элементов цилиндро-поршневой группы.

Причины перечислены в порядке убывания возможности. самостоятельный ремонт, когда на вашей ваз 2109 троит двигатель.

Залитую свечу заменить легко, а сгоревший клапан сложно.

Неисправности системы зажигания

Одной из наиболее частых причин срабатывания двигателя является отсутствие искры для воспламенения топливовоздушной смеси в камере сгорания. Конкретных неисправностей может быть две:

• выход из строя соответствующей свечи зажигания;
• неисправность высоковольтного провода, ведущего к этой свече.

Снимите соответствующую свечу зажигания и осмотрите ее. Наличие нагара, масла, лаковых отложений свидетельствует о ненормальной работе свечи и ее близком выходе из строя. Распространенной причиной выхода из строя свечи зажигания является низкокачественное топливо. Это влияет на работу всех четырех свечей, но при выходе из строя одной из них двигатель начинает троить. Получается, что некачественное топливо может быть косвенной причиной троения двигателя.

Не рекомендуется проверять работу свечи визуально, по наличию искры, проскакивающей в рабочем зазоре при работающем двигателе. Даже наличие искры при атмосферном давлении на открытом воздухе не дает 100% гарантии адекватной работы свечи в цилиндре. И отсутствие искры не обязательно связано с выходом из строя свечи, дело может быть в высоковольтном проводе. Провода проверяют на соответствие фактического сопротивления номинальному сопротивлению, указанному на его изоляции.

Высоковольтные провода не меняются по одному. При выходе из строя одного из них необходимо заменить весь комплект.

Выход из строя вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) ВАЗ 2109 формально не связан с работой цилиндров. Но выход из строя ВУТ может привести к выходу из строя третьего цилиндра. Двигатель начнет процветать.

Вакуумный усилитель предназначен для уменьшения усилия на педаль тормоза, необходимого для эффективного замедления автомобиля. Для этого ВУТ использует разреженный воздух, который забирает из впускного коллектора. Штуцер впускного шланга, снабженный обратным клапаном, расположен возле камеры сгорания третьего цилиндра. Именно этот цилиндр перестает работать при выходе из строя усилителя или повреждении подводящего шланга.

Через повреждение происходит подсос атмосферного воздуха, смесь обедняется, воспламенения не происходит. Нередко нарушения в работе ВУТ сопровождаются значительным увеличением усилия на педаль тормоза, она становится «тупой», не обеспечивает должного замедления. Бывает, что при нажатии на педаль тормоза двигатель перестает троить и работает нормально, а при отпускании педали снова выходит из строя третий цилиндр. Все это явные признаки неисправности ВУТ, и они требуют вашего немедленного реагирования.

Достаточно просто убедиться, что причина выхода из строя третьего цилиндра кроется именно в усилителе.

Если у вас есть запасной усилитель, то самостоятельная замена блока не представляет сложности и может быть выполнена своими руками. Если едете в сервис, будьте трижды осторожны: на самом деле вы едете с неисправными тормозами.

Что делает ваз 2109, правильная работа травера на ваз девятой модели

Правильная работа двигателя любого автомобиля полностью зависит от исправности системы зажигания. И это пустые декларативные утверждения. Теперь нам предстоит убедиться, что один маленький узел может повлиять на работу всего двигателя. Автомобильный мелок ВАЗ второго поколения (восьмидесятка) не самое сложное устройство, но от его технического состояния зависит многое.

Драйвер в бесконтактной системе зажигания

Контактная система зажигания, которая устанавливается на вспомогательные классические модели ВАЗ — образец итальянской надежности, стабильности и ремонтопригодности. Эта система (не в принципе система зажигания, а именно Вазовская) была разработана концерном Fiat в 1963 году и практически не менялась на протяжении всей эпохи правления классических Жигулей, вплоть до момента выхода из ворот Ижевского завода. не выкатывал последнюю Ваз 2107. Хотя бесконтактная система зажигания уже стояла на последней семерке, особых изменений она не претерпела.

На автомобилях семейства Самара — 2108, 2109, 2114 система зажигания бесконтактная. Что это значит и какие отличия от контактной системы? Вот они:

• в ВАЗ 2109 резина, контактной группы нет;
• работой бесконтактной системы зажигания управляет электроника, а не одноклеточные электромагнитные реле;
• регулировка угла опережения зажигания осуществляется другими методами;
• бесконтактный Дравер ВАЗ 2109 компактнее классических трамблеров ВАЗ.

Принцип работы системы зажигания и ее основные задачи не изменились при использовании бесконтактной системы. Она стала проще в обслуживании, стала меньше зависеть от механического износа контактной группы, а больше — от качества электронных полупроводниковых компонентов. Электронные блоки управления старой ваз 2109 требуют обязательной проверки перед покупкой, так как качество отечественных радиодеталей не всегда может быть стабильным.

Назначение ВАЗ 2109

В любой системе зажигания, бесконтактной или контактной, есть два контура — высоковольтный и низковольтный. Резинка, распределитель зажигания, это как раз тот прибор, который занимается и высоковольтной проводкой, и умирающей. Его основная задача – распределение высокого напряжения между нужным моментом и в определенном порядке.

Резина работает следующим образом — в катушке зажигания методом электромагнитной индукции создается высокое напряжение. В высоковольтном проводе он подается на центральный контакт крышки трамблера. Контакт находится в постоянном взаимодействии в бегунке, который распределяет ток по четырем контактам, соответствующим Цилиндру Цилиндр. Бегунок находится в постоянном вращении и попеременно замыкает центральный контакт с контактами свечей. Ток поступает на свечи по высоковольтным проводам в порядке, определяемом приоритетом работы цилиндров — 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распределительным валом.

Датчик рабочего хода и центробежный механизм

Траверное устройство ВАЗ 2109 позволяет регулировать угол опережения зажигания во время работы двигателя. Это достигается за счет центробежного устройства, способного перемещать ползун с резким увеличением числа оборотов. Конструкция центробежного механизма аналогична тем, что устанавливались на трамблеры с системой управления зажиганием.

Также в ВАЗ 2109 предусмотрен вакуумный корректор. Работает он следующим образом — при создании разрежения во впускном коллекторе, с которым связан корректор, разряд по трубке передается в камеру с резиновой диафрагмой. Диафрагма соединена с тягой, которая шарнирно прикреплена к пластинке, на которой расположен датчик Холла. Именно этот датчик заменил контактную группу В в резине и позволил сделать систему зажигания более стабильной. Вместе с пластиной может перемещаться и датчик, регулируя момент зажигания, увеличивая или уменьшая угол, в зависимости от интенсивности набора ролвера и от откровения в коллекторе.

Драйвер ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (он же распределитель зажигания) — электромеханическое устройство системы зажигания автомобиля, предназначенное для подачи искры на свечу. Резина устанавливается только на карбюраторные модели автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, на инжекторные модели Травера нет. Принцип действия травера заключается в механическом замыкании контакта катушки зажигания с высоковольтным проводом соответствующего цилиндра в зависимости от положения распределения Вала. Вал распределителя зажигания приводится в движение от распределительного вала двигателя автомобиля. Раннер установлен на дереве травера. Этот бегунок вращается и передает искру на высоковольтный провод соответствующего цилиндра ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

ВАЗ 2109 Tribile Device
Также резина имеет два важных устройства, расположенных внутри нее:
1) Датчик Холла.
2) Вакуумный корректор.
Датчик Холла самый главный из всех моделей карбюраторов ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Рассмотрим устройство триммера. Датчик Холла устанавливается внутри корпуса травера и отрабатывается на специальном барабане с прорезями. Сигналы с датчика Холла поступают на коммутатор и позволяют ему точно определить время переключения катушки зажигания на образование искры.
Вакуум-корректор соединен трубкой с впускным коллектором Двигатель. В зависимости от разряда в коллекторе диафрагмы корректора регулируется угол опережения зажигания с помощью специального рычага. Если двигатель работает на малых оборотах, выброс слабый и в регулировке нет необходимости. Однако при больших оборотах двигателя потребность служить искрой возникает несколько раньше, именно для этой функции и предназначен вакуумный корректор.

Неисправности обшивки
1) подгорание контактов крышки травера;
2) отказ датчика Холла;
3) горение и отказ в работе.

4) Плохой контакт разъема датчика Холла.
При неисправностях ВАЗ 2108 травер, ВАЗ 2109, ВАЗ 21099 машина либо вообще не заводится, либо заводится с трудом.

ВАЗ 2109 бубен проверить

Проверить работоспособность травера можно следующим образом:
а) Отсоединяем центральный провод травера, подводим его к массе и прокрутив двигатель смотрим есть ли искра от катушка зажигания.
Если нет искры, то вариантов может быть много, один из них выход из строя датчика Холла.
б) при наличии искры необходимо проверить отдельно наличие искры на всех высоковольтных проводах на свечах.
в) Если искры с травера идут не совсем, скорее всего вышел из строя ползунок. Также необходимо проверить целостность резистора на бегунке.
С помощью мультиметра измерьте его сопротивление, оно должно быть 1 ком. Если мультиметр показывает мегаомы, либо вообще обрыв цепи,
Значит резистор сгорел.
г) Если искра слабая, или есть не на всех цилиндрах, берем мелкую шкурку, снимаем крышку травера, бегунок и зачищаем их контакты.

Стоимость.
Цена травера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 около 20 долларов. Ну как всегда зависит от производителя и качества одни подешевле — 17-18 долларов, другие подороже — 22-25 долларов. Но средняя цена на рынке 20 долларов.

Снятие-установка травера ВАЗ 2109.
Демонтаж-установка травера не представляет ничего сложного, есть только один важный момент, о котором нельзя забывать. Перед снятием травера обязательно оставьте метки на корпусе, так как зажигание отрегулировано. Потому что, если мы отклеим гайки, а потом одумаемся, что метки не сделали, то весь шлейф ушел, придется регулировать зажигание.

Ну и конечно запоминаю или помечаю как сидели высоковольтные провода, чтобы потом соединить их в правильной последовательности.
И так, помня об этом моменте, ничего сложного: отсоединил высоковольтные провода, снял шланг вакуум-корректора, отсоединил разъем датчика Холла, отсоединил крепление троса дроссельной заслонки, ослабил гайки крепления к двигателю и все , резина в ваших руках.

Также следует учитывать, что Система зажигания ваз 2109является бесконтактным, то есть резина с классических моделей Ваз, имеющих контактную систему зажигания, для установки не подходит. В трамблерах классики нет датчика Холла, есть конденсатор, настроенный в резонанс с катушкой зажигания.

Неисправный распределитель зажигания (резиновый) на автомобилях ВАЗ 2108, 2109, 21099 может вызвать ряд проблем в работе двигателя.

Порядок присоединения проводов к крышке травера на ВАЗ 2108, 2109, 21099

— «обрыв» крышки травера
Место «пробоя» обычно хорошо заметно при визуальном осмотре Детали. Неисправная крышка дает возможность наклонить часть тока, что вызывает перебои в работе двигателя на разных режимах Его работы от холостого хода до режимов мощности, наводка падает.

— выбранные или свернутые контакты в крышке
Окислившиеся контакты можно почистить и протереть Уайт-спиритом. Крышку с разрушенными контактами следует заменить. Одна из частых причин «трожи» двигателя автомобилей ВАЗ 2108, 2109, 21099.

— прогнал или стер контактный уголок в крышке травера
Двигатель не запускается или запускается с трудом. Необходимо заменить уголок или всю крышку.

— «ломает» ползунок
Очень часто из-за «пробитой» бегунки невозможно запустить двигатель или он заводится и глохнет.

— Фермерство интерференционного резистора в бегунке
Те же последствия. Заменяем резистор.

— Неисправен датчик Холла
В этом случае двигатель не запускается.

— Обрыв провода от датчика Холла к соединительному блоку
Следует провести.

— Изношен верхний подшипник травера
В этом случае при установке момента зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а непрерывно скачет (утечка тока также может быть причиной прыгает через «пробитую» крышку и бегунок). Холостой ход Не стабильный. Необходимо заменить ролик с центробежным регулятором и подшипник или всю резину.

— Зажигание перед запальным выступом неисправно
Двигатель не тянет на подъеме, его мощность и приемистость снижены, т. к. вакуумный регулятор делает опережение зажигания несколько раньше на нагрузочных режимах. Не может быть герметичен корпус вакуумного регулятора, либо шланг от карбюратора к нему шланг, у него есть поворотная пластина. Необходимо устранить натяг и зашивку пластины либо заменой неисправных деталей, либо заменой регулятора опережения зажигания (резины) в сборе.

— Неисправен центробежный регулятор опережения зажигания
Мощность и приемистость двигателя падают. Возможно: ослабление или поломка пружин гирь, потеря демпферов гирь, загрузка гирь. Необходимо снять резину и устранить причины.

Примечания и дополнения

— Кроме того, следует проверить осевой люфт роликового ролика. Она должна быть не более 0,35 мм. Его величина регулируется подбором шайб под центробежный регулятор. Для этого потребуется снять и разобрать резину.

— При наличии сильного притирания в корпусе травера следует заменить его сальник.

21. С помощью отвертки снимите две пружинные пружины со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.

22. Снимите центральную пластину центробежного регулятора с экраном.

23. Георгики центробежного регулятора должны свободно вращаться на осях. В противном случае снимите стопорные кольца грузов.

24. Затем снимите обе нагрузки с осей. Очистите отверстия грузов и смажьте их. консистентная смазка. Замените ролик, если он сильно изношен или имеет задиры.

25. Для замены датчика Холла отвинтите два крепежных винта и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ
На частях распределителей зажигания датчик Холла крепится к опорной плите заклепками. В этом случае датчик Холла заменяется в сборе с опорной плитой.

26. Протрите снаружи и внутри крышку травера. Заменить крышку травера с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Угол захвата должен свободно перемещаться внутри крышки траверсы. Если контактный уголок имеет сколы, трещины, сильно изношен или сломан пружинный уголь, снимите его с пружиной с крышки травера и замените.
27. Собрать распределитель зажигания (ДРАМБЛЕР) в обратной последовательности, предварительно смазав втулку и ролик тонким слоем моторного масла.

28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу С поршнем 1-го цилиндра, установленным в ВМТ.

Устройство травера дано. Нормальное функционирование травера является залогом стабильной работы двигателя внутреннего сгорания. Причина в том, что с помощью распределителя искра подается на электроды свечей. Причем происходит это не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужна резина

Крайне важно нормальное функционирование трамблера для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция заключается в том, что он корректируется по моменту выступа зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечей. И этот момент зависит от определенных факторов, к которым относятся частота вращения коленчатого вала, нагрузка на двигатель, а также многие другие. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это часть задач распределителя зажигания, то есть травера. Если двигатель на ваз 2109автомобиль, устройство гусеницы которого рассматривается в статье, начинает дергаться, либо усиленно это делает, то, скорее всего, необходим ремонт самого трамблера. Этот процесс несложный, образование автоэлектрика вам не нужно, достаточно придерживаться небольшой инструкции.

Трамблирующая конструкция

Это основной элемент всей системы зажигания. Мы нужны для того, чтобы наладить управление и передать электрические сигналы малой амплитуды от до электронного коммутатора. А также распределять высокое напряжение на свечу зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должно быть воспаление. На автомобиле ВАЗ 2109, устройство гусеницы которой практически совпадает с таким же узлом у «классики», контактные типы систем никогда не применялись на этой серии автомобилей. Они применялись на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как у нее очень много недостатков. Главное в наличии контактного прерывателя-распределителя. Функции этого механизма в бесконтактной системе Зажигание переключено на датчик Холла. Стоит отметить, что работа обеих систем практически схожа. Исключение составляет только конструкция прерывателя. Это простое устройство ВАЗ 2109травер. Если в системе питания стоит карбюратор, главным элементом является распределитель зажигания. Если машина инжекторная, то резина в ней отсутствует.

Особенности конструкции

Кроме того, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, способствующих нормальной работе распределителя. Помимо вакуум-корректора, датчика холла, центробежного регулятора, имеется пластиковый экран, позволяющий защитить внутреннюю поверхность диспенсера от пыли и грязи. Бегунок, закрепленный на роторе распределителя зажигания, имеет по своей конструкции постоянное сопротивление. Его стоимость составляет около 1 ком. Также имеются упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одной стороны крышка крепится двумя болтами. Из таких элементов ВАЗ 2109, устройство, фото и конструкция которого приведены в статье.

Как определить какой веник

Определить неисправность электронного распределителя зажигания достаточно просто. Начинает дергаться при движении автомобиля. А других помещений нет. Другими словами, топливо в баке качественное, топливный насос в норме, карбюратор работает исправно. Двигатель начинает дифферентовать, когда машина набирает определенную скорость. Часто причиной этого является совмещение контактов, которые находятся на корпусе травера. Также двигатель может вообще не запускаться. Слышен стук поршневых пальцев при наборе скорости. Если скорость набирается крайне медленно, увеличивается расход бензина, то наблюдается поломка распределителя зажигания или его элемента. Крышка ВАЗ 2109трамплин может рухнуть.

Что может выйти из строя?

Причем чаще всего работает бегунок, который распределяет высокое напряжение на электроды свечей. Также могут быть замусорены и контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не заводится, возможно разрушены центральные контакты в крышке трамблера ВАЗ 2109. Устройство травера таково, что без такого рода контактов никуда не денешься. Также может выйти из строя датчик Холла напрямую. Очень часто происходит подшипник этого датчика или его разрушение. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, у штекера, к которому подключен датчик Холла, очень плохой контакт.

Снятие трамблера

Эта инструкция вам понадобится, если вам нужно заменить травер ВАЗ 2109. Также для ремонта необходимо снять распределитель зажигания. Для этого сначала нужно отключить минусовую клемму от аккумулятора. Затем — отключите все армейсы, идущие к крышке распределителя зажигания. Также отсоединил шланг, который идет от вакуум-корректора к карбюратору. После нужно отсоединить скобу, которая держит все провода. Для этого нужно открутить гайку. Обратите внимание, что под ним находится шайба, которую очень важно не потерять.

Установка распределителя

Обратите внимание, что на автомобиль ВАЗ 2109 можно установить резину только в одно положение его ротора. Поэтому перед снятием резины на ВАЗ 2109 с распредвала не следует наносить метку. Просто открутите три гайки, которые крепятся за крепеж к головке блока цилиндров. Но перед этим нужно отключить штекер, которым датчик Холла подключен к выключателю.

Если не снимать ремень ГРМ, а проводить только работу с распределителем зажигания, то при установке травера ставить коленвал по меткам не нужно. Конструкция распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от той, что применяется в автомобилях классической серии. Распределитель как-то не так устанавливается, он становится в одно положение. В этом случае контактный бегунок всегда будет находиться в том положении, в котором он должен находиться. О том, как установить резину на ВАЗ 2109, не стоит много говорить. Главное правильно выставить метки на распределительном и коленвале валов.

Начать разборку травера

Сначала закручиваем два болта, которые крепят крышку крышки к корпусу дозатора. Затем выньте ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ни ржавчины, ни повреждений, ни следов износа, ни нагара. При этом в обычном положении ползунок должен плотно прилегать к ротору травера. Хорошая посадка обеспечивается небольшой пластинчатой ​​пружиной. В том случае, если произошло ослабление или он сломался или деформировался, необходимо полностью заменить ползунок целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода ВАЗ 2109traver должен быть отключен от системы питания.

Проверка бегунка и дальнейшая разборка

Чтобы убедиться в целостности бегунка, необходимо измерить сопротивление, которое находится между медными контактами на нем. Сопротивление должно быть около 1 ком. Далее необходимо демонтировать пластиковый экран для защиты от пыли. Затем достается клемма, с которой передается низкое напряжение. Для этого нужно открутить болт, на котором он закреплен. Отверткой необходимо сжать держатель и извлечь провод. Затем закручиваются два болта, которыми крепится опорная пластина бесконтактного датчика Холла. После этого вы можете удалить его. Стопорное кольцо вытянуто, возможно, придется приложить большие усилия. Но можете не переживать, сломать этот узел вряд ли получится.

После того, как нужно открутить два болта, которыми крепится вакуумный корректор, без него ВАЗ 2109 работать не будет. Устройство устроено таким образом, что производит изменение, анализируя работу мотора. Отверткой необходимо натянуть тягу этого корректора с опорой на пластину.

Окончание разборки

После этого можно полностью снять вакуумный корректор с корпуса распределителя зажигания и вытащить опорную пластину. В случае наличия кофт, разрывов или чрезмерного износа втулки необходимо полностью заменить этот элемент. Далее необходимо снять стопорное кольцо. После этого снимается шайба, которая находится сразу за ней на валике распределителя зажигания. Штифт, проползший по муфте, запрессовывается с помощью пружинного кольца. Его необходимо удалить. В том случае, если кольцо для уплотнителя имеет удлинитель либо затвердело, либо вообще его выбросило, меняем его на новое. Чтобы выбить штифт из муфты, необходимо взять хотя бы небольшой гвоздь, а лучше — тонкую краску. Затем произвести демонтаж пластины на центробежном регуляторе. Следите за тем, как происходит вращение грузов этого регулятора на осях. Если он тяжелый, то нужно снять стопорные кольца и эти грузики. Тщательно прочистите в нем все отверстия и сделайте смазку.

Если необходимо заменить датчик прерывателя, то необходимо открутить два болта, которыми производилось его крепление, после чего можно снять его с опорной пластины. Обратите внимание, что в некоторых распределителях зажигания крепление датчика может осуществляться с помощью заклепок. В этом случае замену этого элемента следует производить совместно с пластиной, на которой он расположен. Вот как снять резину на ВАЗ 2109, а также провести его полную разборку. Сборка производится в обратном порядке.

16 клапанный двигатель на ваз 2109 карбюратор. Рабочий наряд

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые характеристики своего автомобиля при высоких оборотах коленчатого вала. Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не так прихотлива в обслуживании, как иномарки, поэтому ее часто тюнингуют. Замена двигателя с 8 кл на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшена работа на высоких оборотах.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная подстройка клапана не требуется.

Но есть и недостатки:

1. В гараже нужно заменить много запчастей и инструментов.
2. На низких оборотах двигатель 16к чуть хуже своего 8-клапанного собрата.

Возможны два варианта замены:

1. Установка двигателя целиком от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную трубу, но лучше медная) и бензобак от той же 12-й модели. Далее проводится такая работа:

1. Демонтируем старый блок питания, отключаем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат имеет большой вес. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Еще раз проверьте натяжение ремня.
3. Далее необходимо заменить всю топливную систему: бак, топливный насос, топливопроводы.
4. Отличная замена танку «девятка» — аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
6. Теперь можно приступать к подключению форсунки. Если «девятка» 2002 года выпуска и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно размещают под днищем и закрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9 зубьев.
11. Окончательный редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переварить. Fit помогает расставить все детали по местам.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «силу» своего автомобиля. Итак, как переоборудовать 8-клапанный двигатель на 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности машин. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно повысить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно тщательнее разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого заняться разборкой самостоятельно.

Под клапанной крышкой можно обнаружить много неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше всего заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• трубка для антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заниматься модификацией болтов. Они используются для крепления 16-клапанной головки. Для модернизации двигателя ВАЗ не нужно менять блок цилиндров, но менять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя будет значительно снижен.

После этого следует поменять:

• • сначала поршни;

• а потом шатуны.

Шатуны ваз 2114

Это необходимо сделать во время сборки цилиндров.

Теперь пришла очередь переделки и регулировки проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После сборки двигателя нужно доработать проводку. Если автовладелец не хочет получить лишних финансовых затрат, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

Болты визуально могут сильно отличаться друг от друга, но пугаться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8 вентильному болту;
2. Длина равна 16 клапанам.

Для облегчения прохода этих болтов в отверстие их следует предварительно рассверлить. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить на компьютер специальную программу.

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания автомобиля ВАЗ-2109, на который была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики несколько ухудшаются, но значительное улучшение после набора двигателем высоких оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого обновления?

• ГБЦ 16В,
• с коллекторами и ресивером,
• датчик детонации,
• трубка дроссельная с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• передняя выхлопная труба с ДК34,
• термостат с датчиком,
• оба ролика,
• шкивы распредвалов,
• датчик фаз,
• крышка газораспределителя,
• комплект проводов,
• контроллер,
• топливопровод и бензобак в полной комплектации,
• указатель и указатель уровня масла,
• датчик положения КВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжитель,
• шкив коленвала,
• шатуны,
• привод генератора,
• корпус масляного насоса со сливом для датчика положения КВ,
• выхлопная система в комплекте.

Заказ-наряд

Все операции можно выполнять без снятия блока, но работать будет гораздо удобнее, если его снять.

• Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
• Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
• Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими штифтами модели 12 и шатунами с десятью точками. Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки под клапаны новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых труб можно оставить. Нет необходимости в датчике, который включает вентилятор.
• Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, болты с предыдущей головки все равно придется укорачивать, а в новой нужно просверлить отверстие сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подключен к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива оставить старые.
• Чтобы не удлинять новую проводку, можно прорезать отверстие в стенке моторного отсека при ее установке в стенке моторного отсека как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
• Насос установлен от ВАЗ-2112.
• для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
• Головка монтируется, при этом старая прокладка заменяется на новую, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах сопряжения необходимо убрать все выступы, а каналы пройтись шарошкой для уменьшения сопротивления внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Трубки системы охлаждения подключены.
• Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, а вот для термостата нужно купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
• Выхлопная система установлена. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется покупать новые.
• Проводка подключается к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую ​​переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый агрегат и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109 по сравнению с 8-клапанным двигателем имеет лучшую тягу при достижении высоких оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный двигатель в 16 клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

Двигатель ВАЗ 2109 четырехрядный, четырехтактный, бензиновый:

• Расположение цилиндров в один ряд, в подкапотном пространстве, устройство стоит поперечно.
• Шестнадцатиклапанник имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
• Поэтапно-распределительный впрыск — система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют конвертер выхлопных газов.
• На двигателе справа расположены: приводы распредвалов, генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Класс цилиндра указан латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять подшипниковых опор крепятся к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально маркированы на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент выполнен из металлокерамики.
  Одно полукольцо или оба меняются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников сталь-алюминиевые, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БЧ имеются канавки на внутренней поверхности.
  На нижних вкладышах коренных подшипников, верхних вкладышах третьего подшипника и вкладышах шатунов нет канавок.
• На ВАЗ 2109автомобиль с 16 клапанным двигателем, коленчатый вал изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шатунным шейкам подается от коренных шеек через каналы, просверленные в коленчатом валу, закрытые пробками.
• Зубчатый шкив привода распределительного вала установлен на коленчатом валу спереди. Он связан с ним, он же служит гасителем крутильных колебаний коленчатого вала.
• К задней части коленчатого вала крепится маховик со стальным зубчатым кольцом, служащий для запуска двигателя стартером.
• Поршни изготовлены из алюминия. Продольное сечение юбки поршня коническое, поперечное овальное.
  На наружной поверхности вверху имеются три канавки для установки поршневых колец. Для нижнего маслосъемного кольца в канавке выполнены отверстия, через которые масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в старом, что приведет к обрыву кольца по «ступеньке», образующейся вверху при износе цилиндра. .

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя, способствуют отводу тепла от поршня к цилиндру:

• Устанавливается общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком монтируется прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки в верхней части имеется по пять опор для установки распределительных валов.
• 16 клапанный двигатель на ВАЗ 2109 имеет два распредвала. Каждый из них имеет восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся от коленчатого вала зубчатым ремнем.
  Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик под выпускным распредвалом. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на ведущих шестернях имеются метки совмещения: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительных валов с метками привода распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на втулках впускных клапанов.
  Отверстия защищены от загрязнения крышками маслоотражателя; детали изготовлены из маслостойкой резины.
• Клапаны стальные расположены V-образно в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротолкателями от кулачков распределительных валов. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  За счет этого изнашивается равномерно. Гидравлические толкатели работают с постоянной подачей масла под давлением.
  Это обеспечивается каналом, расположенным в ГЦ, который имеет обратный шаровой кран, препятствующий после остановки двигателя сливу масла из масляных каналов и каналов, подающих масло к шейкам распределительных валов, расположенным внизу корпуса подшипника.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительных валов. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

• Клапан закрывается одной пружиной. Нижним концом он опирается на шайбу, а верхним на тарелку, которую держат две сухари.
  Складчатые сухари снаружи выполнены в виде усеченного конуса, внутри имеются три упорных буртика, входящие в канавки на штоке клапана.
• На автомобиле ВАЗ 2109 16 клапан двигателя оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительных валов смазываются под давлением.
  Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкатели, на днище поршня и стержни клапанов. Остальные узлы двигателя смазываются под действием силы тяжести.
• На передней стенке БК установлен масляный насос. Здесь же расположены внутренние шестерни и редукционный клапан. Шестерня установлена ​​на переднем конце коленчатого вала.
• В крышке ГЦ расположен маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель авто ваз 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения 2000 об/мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об/мин легко выбирается на ровной прямой дороге.
Для выполнения работ потребуется:

• Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
• Корпус дроссельной заслонки, на котором установлен датчик, контролирующий положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фаз.
• Высоковольтная проводка.
• Проводка к форсункам и под капотом.
• Бензобак в сборе.
• Индикатор уровня масла.
• Топливопроводы и трубки.
• Генератор.
• Рампа с насадками.
• Контроллер VS 5.1…-42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Проводка бензонасоса.
• Кронштейн для генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отводом под ДПКВ.

Совет: Хотя все работы можно выполнить без снятия агрегата, для удобства лучше снять двигатель.

Рабочие инструкции включают в себя:

• Съемный КП, бензобак, топливопроводы.
• Демонтируется вся система зажигания.
• Генератор, термостат и все ремни и шкивы сняты.
• Устанавливается новый газгольдер с бензонасосом. Его фото представлено ниже.

• Трубки системы охлаждения отсоединены. Несмотря на то, что некоторые из них можно использовать, но цена на изделия небольшая, поэтому лучше все заменить.
• Поддон снят.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что старые имеют более низкую степень сжатия. Кроме того, в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
• Меняется масляный насос на устройство с отливом для ДПКВ на крышке.

• Меняются патрубки всей системы охлаждения.
• Ведутся подготовительные работы по установке 16-клапанной головки. При этом расположение крепежных отверстий такое же, но их диаметр нужно расточить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы необходимо брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на существующие стандартные места.
• Топливный бак подключается к магистралям, предварительно установив его на место.
• Проведена проводка к топливному насосу от блока управления.
• Провода датчика уровня топлива остались старые.

Совет: Вам не придется удлинять новую проводку, а прорезать дополнительное отверстие в стене моторного отсека.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Насос меняется.
• Установлен новый сапун вентиляции картера, который приобретается одновременно с маслоизмерительным щупом.

• Установлена ​​новая головка.

Совет: Перед этим нужно подготовить коллекторы и головку. Удалите все выступы, где детали сопрягались, и обработайте их фрезой. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Трубки охлаждающей жидкости подсоединены.
• Задняя крышка газораспределительного устройства, ролики, шкивы в сборе.
• Ремень установлен по меткам.
• Генератор смонтирован с приводом. Кронштейн, верхний натяжитель, болт генератора установлены. Все предметы приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства закручиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется один болт от старого и один новый, для чего на блоке имеется отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива впускного распределителя — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла остается, в термостате установлен новый от инжекторной модели.
