Карбюратор Солекс 21083-1107010 (1,5 л.) ВАЗ 2108, 2109, 21099 ДААЗ оригинал

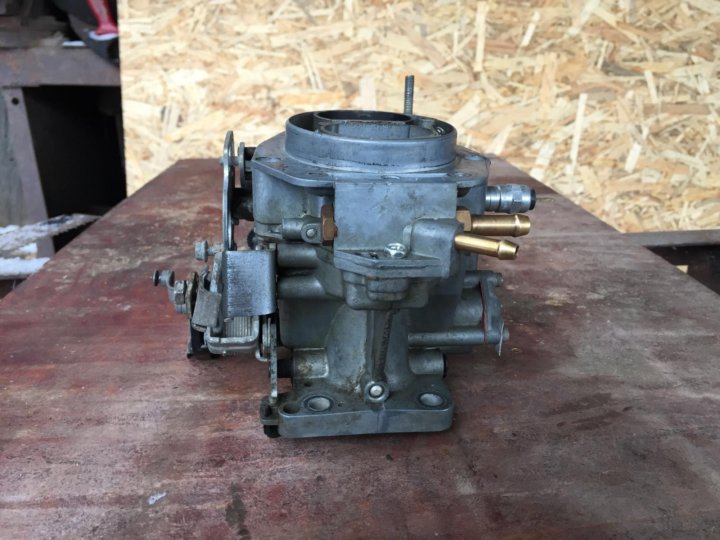

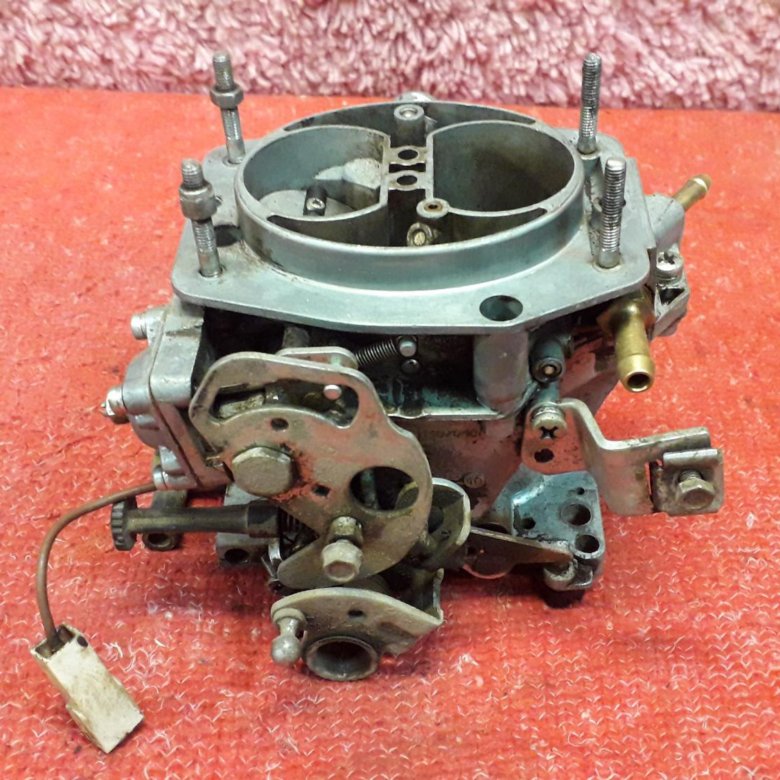

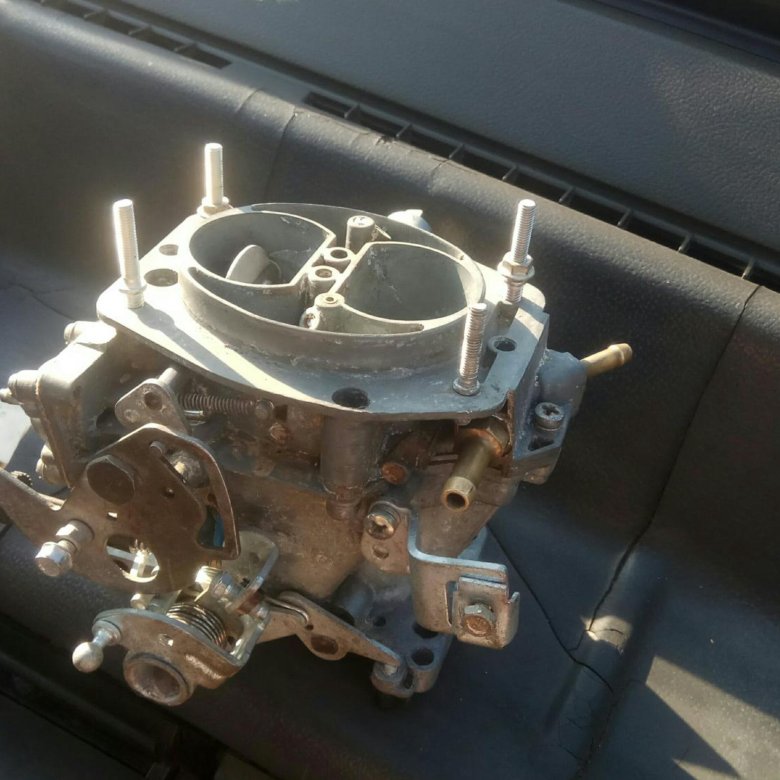

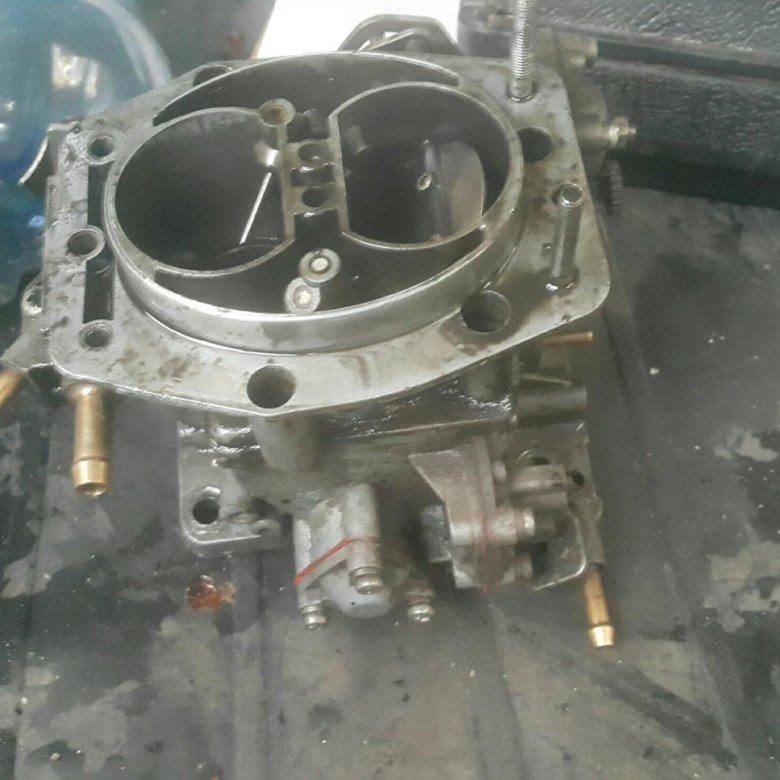

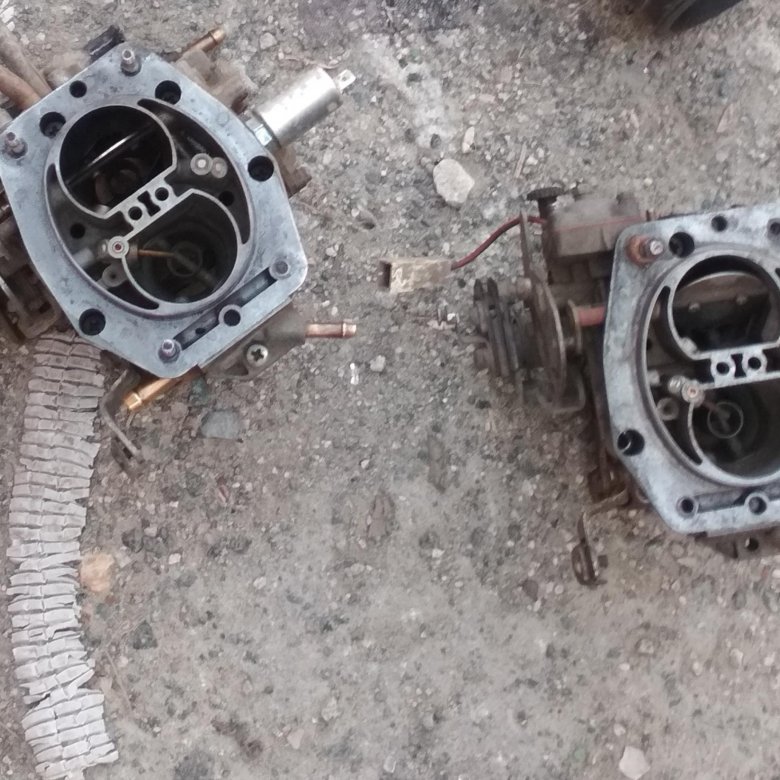

Карбюратор СОЛЕКС 21083-1107010-00
ВАЗ 2108, 2109, 21099
с двигателем 1,5 л.

21083-1107010-00

Перед отправкой покупателю каждый карбюратор распечатывается, осматривается и надежно упаковывается.

Ниже есть видео с распаковкой карбюратора

	21083-1107010
Диффузор 1 смес.камера	21/32
Диффузор 2 смес.камера	23/32
Распылитель смеси 1,2 кам.	2108-1107410
Главный топливный жиклёр 1 камеры	21083-1107336 А=95
Главный топливный жиклёр 2 камеры	2108-1107336 А=97,5
Главный воздушный жиклёр 1 камеры	2108-1107340 А=165
Главный воздушный жиклёр 2 камеры	2108-1107340-10 А=125
Топливный жиклёр х/хода 1 камеры	2108-1107442-40 А=40+/-3
Топливный жиклёр ускорительного насоса	2108-1107370 А=35/40
Топливный жиклёр экономайзера мощн. режимов	2108-1107475 А=40
Номер кулачка воздушной заслонки	6
Номер кулачка ускорительного насоса	7
Приоткрытие дросселя при запуске, мм	1,1
Приоткрытие воздушной заслонки пуск.устройст., мм	2,5 низ
Диаметр разбаланси- ровочного отв.поплав. камеры	4,0 / 4,0
Уровень топлива в полав.камере, мм	22,5+/-1,0



Распаковка карбюраторов Солекс производства ДААЗ (2019год)

Про упаковку и внешний вид карбюраторов ДААЗ (лето 2018)

Илья |
2017-12-21

карбюратор приехал надежно запечатан… в оригинальной коробе как на фото с целыми пломбами качеством доволен

AndreySerkin666 |
2014-12-21

Достоинства: Плюсов очень много по сравнению с другими отечественными карбюраторами. Недостатки: Пришлось устранять провал на средних оборотах. Не так давно присоединился в ряды автолюбителей. Первым моим автомобилем стал замечательный экземпляр 1996 года выпуска марки ваз 21070 со стандартным 03 двигателем. Поездив так пару месяцев двигатель я хорошенько угробил. В скором времени приобрёл двигатель 21213 после кап ремонта объёмом 1.7 литра. После установки передо мной встал вопрос о выборе карбюратора. Долго обдумывал все за и против. Читал информацию в интернете разговаривал со знакомыми карбюраторщиками и мой выбор пал именно на Солекс 21083. Почему именно на него? Недорогой, экономичный, не сложен в установке и прост в эксплуатации, единственное пришлось регулировать «слоники ускорительного насоса», так как на средних оборотах был очень большой провал. Всё это было устранено и установлено. Сейчас катаюсь и наслаждаюсь динамикой разгона и ровной работой на холостом ходу. Очень доволен

avto-218 |
2014-12-21

Достоинства: Расход меньше,более резвее Недостатки: Боится очень плохого бензина,очень быстро рвуться диафрагмы Во первых, если ставить его на семейство автомобилей «Жигули», то в первую очередь надо обзавестись ЭЛЕКТРОННЫМ ЗАЖИГАНИЕМ, и когда позволяющая искра наконец выдаст долгожданный результат можно приступить к установке Солекса! После чего он должен дать долгожданную экономию свои около 8 литров по городу(правда если двигатель в нормальном состоянии и за рулём нет Шумахера)! В первую очередь экономию заметят люди, у которых еще стоял еще тот старенький механический «ВЕБЕР».

Желательно устанавливать карбюратор Солекс исходя из обЪёма автомобиля, чтобы не вырос расход: Автомобили ТАВРИЯ с Солексом Автомобили с объёмом двигателя 1200-1300 желательно ставить Солекс с номером на табличке 2108 Автомобили с объёмом двигателя 1500-1600 желательно ставить Солекс с номером на табличке 21083

Написать отзыв

Ваше Имя:

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо           Хорошо

Введите код, указанный на картинке:

Вопрос: Это оригинальный ДААЗовский карбюратор, не подделка ?

Ответ: Карбюраторы оригинальные.

Часто принимают за подделку карбюраторы других производителей: AT, LSA, Дорожная Карта, ПЕКАР

У этих производителей своя маркировка и внешний вид.

Информации о случаях подделки карбюраторов основных моделей производства ОАО «ДААЗ» у нас нет. Какой либо защиты на карбюраторах тоже нет. Покупку лучше сделать в присутствии опытного автомобилиста, который по внешнему виду сможет определить, что товар подлинный. Начните покупку с осмотра упаковки карбюратора.

Коробки для упаковки карбюраторов универсальные, с обозначениями карбюраторов, которые могут быть в них упакованы. Против обозначения фактически упакованного в коробку карбюратора делают отметку, как правило ввиде галочки.

Все отличительные особенности, маркировки, внешний вид и т.д. можно посмотреть в видеообзоре на странице с товаром

Вопрос: Какого цвета коробка?
Ответ: Карбюраторы поступают в коробках от АО «ЛАДА Имидж» и «Группа ОАТ»

Дизайн упаковки АО «Лада Имидж»:

Дизайн упаковки «Группа ОАТ»:

Вопрос: Есть версия, что оригиниальная продукция ДААЗ упаковывается только в коробку красно-белого цвета, а все остальное — подделка.

Ответ: На официальном сайте производителя в разделе «Задать вопрос» уже есть ответы на подобные вопросы. Также там можно найти советы и рекомендации по настройке карбюраторов.

---

Вопрос: Настроен ли новый карбюратор или он требует регулировки после покупки?

Ответ: Регулировка хх на автомобиле обязательна. Ввиду того, что двигатели имеют разные степени износа во время эксплуатации, для каждого двигателя требуется индивидуальная регулировка.

---

Вопрос:

1. Вы рекомендуете при установке карбюратора 21083 на ВАЗ-2106 с двигателем 1,6 электронный клапан холостого хода подключать к катушке зажигания в результате чего возрастет расход топлива. А можно ли на ВАЗ-2106 поставить электронный блок, который регулирует работу этого клапана?

2. И как поведет себя двигатель 1,6 с карбюратором 21083, — мне посоветовали его поставить?

Ответ:

Использование электромагнитного клапана в качестве исполнительного элемента системы ЭПХХ снижает расход топлива на 0,2…0,3 л/100 км. В то же время, установка карбюратора 21083 на двигатель 1,6 л вместо карбюратора 21053 вызовет заметное увеличение расхода топлива из-за малого диаметра диффузора 1-ой камеры (диаметр 21 вместо диаметра 23).

---

Вопрос:
Я установил карбюратор солекс 21083 на ВАЗ 21053.Машина стала резвее, но скорость 120км/ч. и все предел, ревет при открытии 2-й заслонки. На старом карбюраторе такого не было и машина ехала быстрее.(ВЖ 1к.-155, 2к-125;ТЖ 1к-97 и 2к-97). Что можно сделать?

Ответ:
Для двигателей ВАЗ 2103 с рабочим объемом Vh=1,45 л, ОАО «ДААЗ» выпускает в запчасти карбюраторы типа «Озон» 2107-1107010 и типа «Солекс» 21053-1107010-20.
Карбюратор 21083-1107010 предназначен для переднеприводных автомобилей ВАЗ и, несмотря на одинаковый с «классикой» объем двигателей, для двигателя ВАЗ 2103 не пригоден.

Для сравнения, размеры диффузоров карбюраторов (диаметр в мм):

Карбюратор	1 камера	2 камера
21083-1107010	21	23
21053-1107010-20	23	24

---



Тюнинг карбюратора Солекс: ВАЗ 2108 и 21083

Наиболее популярными моделями автомобилей, которые подвергаются тюнингу, являются классические авто отечественных марок. Также встречаются модернизированные переднеприводные машины Волжского автозавода. Их переоборудуют не только снаружи, но в подкапотном пространстве.

Востребованным является тюнинг карбюратора ВАЗ 2107. Он повышает динамические качества автомобиля, хотя при этом может увеличить расход топлива. Провести переоснащение данного элемента топливной системы можно самостоятельно, не прибегая к помощи специалистов с автопредприятий.

Доработки на ВАЗ 2107

Практически любой автовладелец стремится получить максимальный результат от своего авто. Однако, устанавливаемые карбюраторы на «классику» с объемом 1,5 или 1,6 литра, имеющие штатный трамблер, приглушают работу мотора. В этом случае удастся довести обороты до уровня 4000…4500 об/мин. Благодаря особенностям конструкции в более высоком интервале работы осуществляется более медленное повышение оборотов и скорости авто.

Специалисты утверждают, что ВАЗовский мотор нуждается в периодической прокрутке на высоких режимах.

Позитивным результатом в такой ситуации является выгорание сажи (нагара) со стенок цилиндров. Также происходит проворачивание клапанов во втулках при выходе в режим от 4000 об/мин, что обеспечивает равномерный износ и при этом не формируются лунки на торцах. Хотя ресурс мотора немного снижается с такими нагрузками.

Модернизация начинается с того, что в «семерочном» карбюраторе удаляют пружины вакуумного привода. Она располагается в первичной камере. При этом нужно понимать, что это повысит расход топлива примерно на 0,5…0,6 л. Однако, заметно улучшиться динамика.

Такая же операция допускается для механического привода вторичной камеры. Для этого подбирается пружина из вакуумного привода, выпрямляется, а позже сгибается перед последним кольцом. Нужно сделать это так, чтобы выступ внешнего рычага расположился между пружиной и вторым рычагом привода. Это обеспечит повышение динамики на больших оборотах, а также разгон автомобиля без существенных провалов в мощности.

Для чего нужна доработка системы питания

Итак, у нас есть два тюнингованных автомобиля. Для наглядности выберем наиболее популярные модели, а именно ВАЗ-2109, знаменитые «девятки». Доработка заключается в замене обычных распределительных валов на спортивные. Причём, если в одном случае объём двигателя не изменился, то в другом, путём установки 78 миллиметрового кривошипа, его объём подрос. Конечно, машина поедет даже если ограничиться только переделкой мотора. Но только вот потенциал свой она раскрыть не сможет. Спрашивается, а в чём тогда смысл модернизации?

Но мы немного отвлеклись. Если не трогать карбюратор, неизбежно возникнут проблемы с высокими оборотами. И немудрено. Мощность выросла, потребление топливной смеси выросло, а объём диффузоров остался прежним. Специалистам известен факт, что, если скорость воздуха в них превысит 120 метров в секунду, качество снабжения цилиндров кислородом резко упадёт. Двигатель 2109 четырёхтактный и имеет 4 цилиндра. За один рабочий цикл он потребляет 749,5 кубических сантиметра воздуха. Если повысить обороты, скажем до 6000, «аппетит» увеличится до 74950 кубических сантиметров. Но здесь нужно учесть и коэффициент наполнения, равный 1, 25. Соответственно, через оба диффузора каждую секунду прокачивается 93688 «кубиков». Последний параметр — площадь диффузоров. Для первой камеры это значение равно 3,46 квадратных сантиметра, для второй — 4,15 квадратных сантиметра. В сумме 7,61.

Если не трогать карбюратор, неизбежно возникнут проблемы с высокими оборотами

И каков итог всех этих расчётов? А таков, что скорость потока в диффузоре превышает 123 метра в секунду. То есть этот мотор рассчитан всего на 5600 оборотов в минуту. «Душит», душит карбюратор двигатель. Ещё раз подчеркнём, даже обычный, не форсированный двигатель.

Увеличение жиклеров

Нет однозначного мнения в том, стоит ли менять жиклеры на более мощные. Ведь при осуществлении этой процедуры получается неоднозначный результат: автомобиль приобретает дополнительную мощность, но при этом заметно повышается расход.

Если такой фактор не является решающим, то можно приступать к экспериментам:

1. В первичной камере проводим замену главного воздушного жиклера -150 и главного топливного жиклера-125.
2. Во вторичной камере работаем с ГВЖ-190 и ГТЖ-162. Это максимально возможные жиклеры, которые стояли на «Вебере». Положительным эффектом станет способность подъема оборотов практически до 6500 об/мин, что создает схожесть с эффектом наддува.
3. Для полуторалитровых моторов в первичной камере работаем с ГТЖ-130, а для силовых установок в 1,6 л ГТЖ-135. Возможна вариация для обеих в виде ГВЖ-170.

Практически идеальные условия в такой ситуации дадут расход на уровне 11 л/100 км, однако, у водителя отечественной «классики» появится реальная возможность мощно стартовать на светофоре или с меньшими проблемами обгонять машины на трассе. После таких модернизаций с жиклерами понадобится провести регулировку зажигания.

В двух словах об особенностях карбюратора Солекс 21083

Сoлeкc относится к эмульсионному типу, им агрегатировались модели с бесконтактной системой зажигания горючей смеси. Карбюратор Солекс имеет две камеры c последовательным открытием дроссельных заслонок. Кроме того, карбюратор оснащен двумя дозировочными системами камер, системой холостых оборотов для 1-й камеры c переходными системами для первой и второй камер. В составе Солекс имеется полуавтоматическое пусковое устройство, диафрагменный ускорительный насос, а также экономайзер мощностных режимов.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Многие автолюбители предпочитают увеличить эффективность работы заводского карбюратора, тем самым делая ряд доработок.

Тюнинг карбюратора Солекс 21083 – отличная возможность наиболее оптимально настроить под свои предпочтения и стиль вождения систему подачи топлива. Делая тем самым свое авто более приемистым и резвым, технические характеристики в этом случае улучшаются, но, как правило, приходится жертвовать экономичностью.

Данный карбюратор можно внедрить и на девятку, поэтому делая тюнинг двигателя ВАЗ 2109, заодно можно и позаботиться о тюнинге карбюратора, ведь одно другое дополняет. И в итоге получится очень резвая машины, которая сможет потягаться с иномарками. И вообще, тюнинг своими руками — дело хорошее и очень полезное для автомобиля и его хозяина.

Другие способы мойки

Иногда бывает так, что рядом не оказалось специального средства для очистки рабочего узла. В таких случаях может помочь растворитель № 646. Хотя слишком надеяться на него не стоит. Эффективность такого способа чистки довольно низкая, к тому же он позволяет только на короткий срок удалить загрязнения с поверхности карбюратора.

Исправная работа этой детали зависит не только от частоты его чистки, но и используемого продукта. Чтобы не ошибиться с выбором этого средства, необходимо внимательно ознакомиться в магазине с его составом и свойствами. Обязательно нужно учесть активность использования очистительного средства. Также не следует забывать и о том, что в регулярной чистке нуждаются все элементы топливной системы. Чтобы обеспечить исправную работу карбюратора, рекомендуется очищать его от загрязнений каждые 10−15 тыс. км.

Беспроблемная эксплуатация транспортного средства зависит от многих узлов, среди которых не последнее место занимает карбюратор. Каждый автовладелец должен регулярно проверять его состояние. Особенно это касается тех, кто использует некачественное топливо. Этот фактор на порядок повышает вероятность засорения. Но избежать негативных последствий, вызванных загрязненным карбюратором, можно, если регулярно проводить его чистку.

С этой задачей под силу справиться каждому автовладельцу своими руками, поэтому даже не придется обращаться за помощью к специалистам. Необходимо только при разборке этого узла питания запомнить расположение основных деталей. Но вначале необходимо понять, чем лучше промыть карбюратор.

Это обязательно должен быть специальный состав, предназначенный для удаления загрязнений с внутренних и наружных поверхностей рабочего узла. Не рекомендуется экономить на покупке очищающей жидкости, иначе в скором времени это может обернуться для автовладельца новыми, еще более серьезными проблемами, устранение которых потребует не только больше времени, но и финансовых затрат.

Засорение карбюратора углеродистыми отложениями – это неизбежное явление. Со временем они откладываются в разных частях системы, затрудняя ее функционирование. Это приводит к перебоям с двигателем, к его неравномерной работе на холостом ходу. Топлива расходуется больше, а токсичность выхлопных газов растет. В такой ситуации поможет очищение карбюратора. Сделать это поможет очиститель карбюратора Hi-Gear.

Нужно ли вообще дорабатывать карбюратор

Мы уже вам говорили, если, к примеру, вы возьмете обычный карбюратор от классической модели, то непосредственно возрастает мощность стандартного движка в автомобильном транспорте. Ну а форсированный в свою очередь, к основной системе питания добавит больше жесткости. Теперь немного о расчетах. К примеру, тюнинг движка, в котором более чем 2 тысячи оборотов, его коэффициент наполнения непосредственно составит от 1.35 до 1.5.

Расчёт диффузоров конечно тяжёлый, особенно для новичков. Поэтому вы должны знать, что на низких оборотах топливная жидкость в автомобиле значительно ухудшается в отличие от высокого оборота. С чем это связанно?

В свою очередь это связанно с основным параметром, а именно диаметр диффузора. Они в свою очередь снижают степень разрежения, поэтому идет отрицательное воздействие на распыл топливной жидкости в автомобиле.

Промывка со снятием с двигателя и полной разборкой

Здесь нам потребуются те же инструменты и средства.

Порядок выполнения работ следующий:

1. Проводим работы, предусмотренные пунктами 1–12 из предыдущей главы.
2. Отсоединяем от карбюратора тросы приводов воздушной и дроссельных заслонок.
3. Используя ключ на 13, откручиваем гайки (4 шт) крепления устройства к двигателю.
4. Отсоединяем от него блок подогрева, отвернув винт крестовой отвёрткой.
5. Рукой выкручиваем винт регулировки количества топлива.
6. Дроссельные заслонки не снимаем.
7. Шлицевой отвёрткой выкручиваем винт регулировки качества топлива.
8. Замачиваем корпус карбюратора в керосине (бензине, ацетоне). После этого производим его чистку при помощи зубной щётки.
   Корпус карбюратора также желательно замочить в керосине
9. Мелкие детали и крышка карбюратора промываются и чистятся так же, как и при неполной разборке.

Рекомендуем: Как установить подогрев на зеркала своими руками?

После сборки карбюратора и установки его на двигатель необходимо провести его регулировку.

Также ознакомьтесь

1. Выполнить сборку дроссельного механизма.

1. В малых диффузорах устранить погрешности, возникшие при отливке корпуса карбюратора (убираются наплывы, острые углы, также нужно придать форму крыла ножкам малого диффузора). Такая форма более аэродинамична.

1. В ускорительном насосе лучше устанавливать 2 трубки в 2 камеры. Важно выставить их точно в зазор между стенкой смесительной камеры и ДЗ.
2. Вместо кулачка привода усилителя поставить №4.

Нужно постараться по максимуму сгладить неровности смесительной камеры, потому что скорость воздуха, который проходит через нее, около 120 м/с. Если их не устранить, будут возникать воздушные завихрения, которые будут затруднять поступление свежей порции воздуха.

Благодаря такому тюнингу карбюратора Солекс улучшится динамика ВАЗа, двигатель станет более приемистым.

Много информации о тюнинге ВАЗов можно найти по ссылке.

Завершение сборки Солекс

На финальном этапе устанавливают поплавок. Перед этим необходимо убедиться в том, что при разборке карбюратора металлические детали поплавка не были погнуты, в противном случае необходимо ознакомиться с процессом настройки уровня топлива в поплавковой камере. Соединяем головку с телом карбюратора и вкручиваем пять фиксирующих болтов. Ввинчиваем болт регулировки качества смеси холостого хода

По завершению сборки необходимо вкрутить электромагнитный клапан или заглушку в топливный жиклер холостого хода. После этого можно устанавливать и настраивать карбюратор. При необходимости процесс разборки необходимо осуществить в обратном порядке.

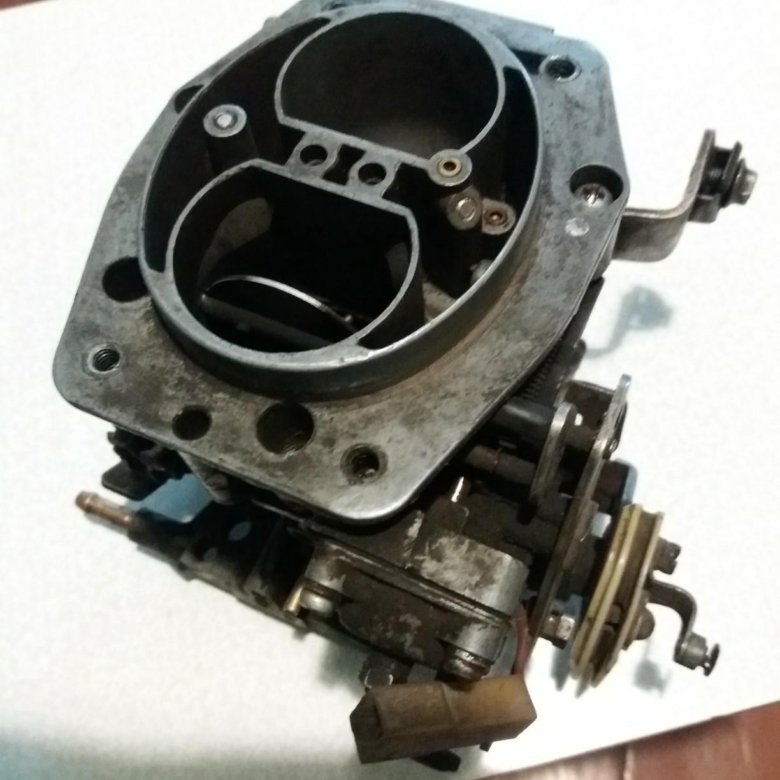

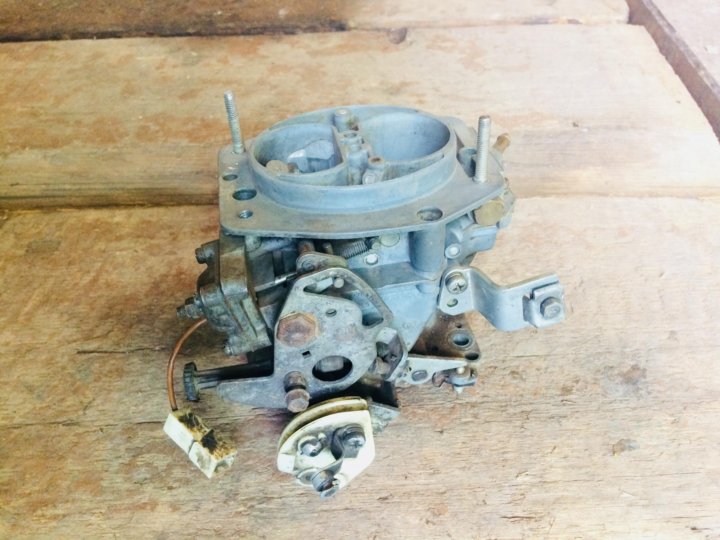

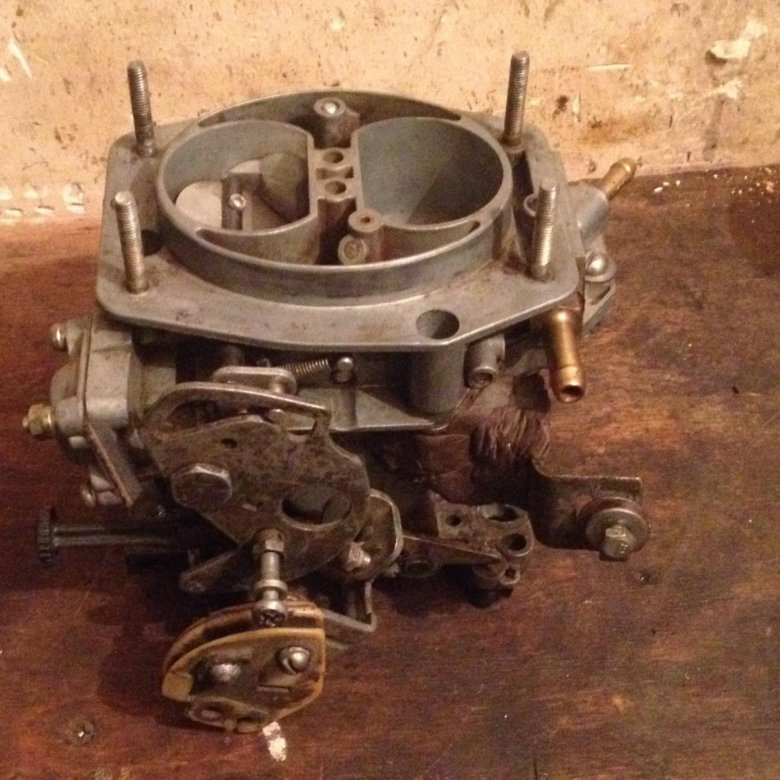

Карбюратор с автоподсосом солекс

Карбюратор ваз 2110 с автоподсосом устройство и регулировка

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и  21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35  имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

• Система холостого хода объединенная с переходной системой первой камеры;
• Переходная система второй камеры;
• Две главные дозирующие системы – первичной и вторичной камер;
• Экономайзер мощностных режимов;
• Эконостат;
• Ускорительный насос;
• Полуавтоматическое пусковое устройство;
• Система отвода картерных газов за дроссельную заслонку;
• Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры,  и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и  21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

• Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

• Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

• Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9).  Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

• Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход,  двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

Устройство карбюратора Солекс 21083 1107010

Существует одна из модификаций карбюратора Солекс 21083, которая оснащена автоподсосом, благодаря чему топливная система автоматически заполняется.

Водителю не придется подкачивать с помощью акселератора или клапана на карбюраторе заполнение топливной системы. Карбюратор Солекс 21083 1107010 позволяет легко и быстро выполнить запуск двигателя, а также демонстрирует лучшие технические показатели.

Такой карбюратор нашел широкое свое применение в отечественных моделях LADA, которые выпускались в момент переходного периода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и прочим неисправностям. Рассмотрим более подробно устройство карбюратора Солекс 21083 1107010.

1. Сектор подогрева карбюратора; 2. Заслонка дроссельная первой камеры; 3. Штуцер (патрубок) для отсоса отводящих картерных газов; 4. Приводной рычаг для ускорительного насоса; 5. Приводной кулачок ускорительного насоса; 6. ускорительного насоса диафрагм; 7. Жиклер топливный экономайзера режимов мощностных; 8. Корпус насоса; 9. Специальная диафрагма экономайзера режимов мощностных; 10. Клапан запорный электромагнитный; 11. Жиклер топливный холостого хода; 12. Крышка для карбюратора; 13. Воздушный главный жиклер первой камеры; 14. Заслонка воздушная; 15. Распылители насоса ускорительного с клапаном подачи топливной смеси; 16. Диафрагма устройства пускового; 17. Винт регулировочный устройства пускового; 18. Винт регулировочный устройства количества смеси для холостого хода; 19. Специальный рычаг для блокировки второй камеры; 20. Штуцер (патрубок) для подачи вакуумному регулятору разрежения к распределителю зажигания; 21. Винт регулировочный качества подающей смеси для холостого хода; 22. Блок управления заслонками дроссельными; 23. Рычаг привода заслонок дроссельных; 24. Винт регулировочный для открывания заслонки дроссельной первой камеры; 25. Рычаг управления заслонкой воздушной; 26. Шток устройства пускового; 27. Провод электрического выключателя концевого для экономайзера принудительного холостого хода; 28. Воздушной заслонки рычаг; 29. Воздушный главный жиклер второй камеры; 30. Трубка эмульсионная; 31. Распылитель дозирующей главной системы второй камеры; 32. Штуцер (патрубок) подачи топлива; 33. Сливной патрубок топлива в бак; 34. Фильтр топливный; 35. Клапан игольчатый; 36. Заслонка дроссельная второй камеры; 37. Рычаг заслонки дроссельной второй камеры; 38. Топливный главный жиклер второй камеры; 39. Рычаг привода заслонки дроссельной второй камеры;

40. Поплавок

Рекомендуемая статья:  Как делается ремонт карбюратора ВАЗ 2109

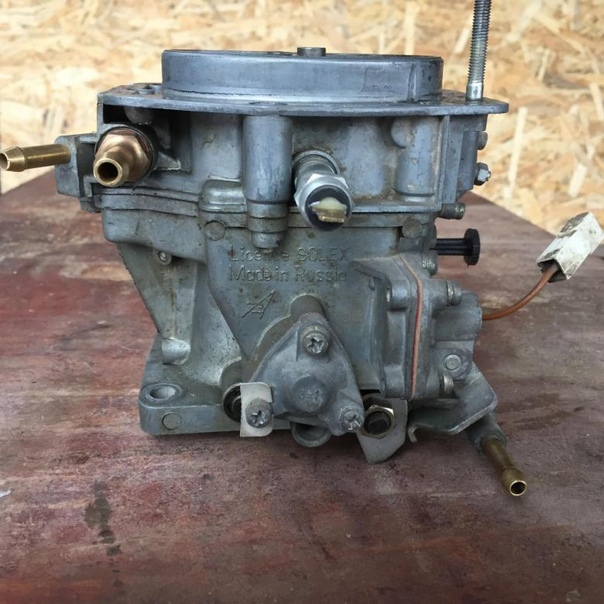

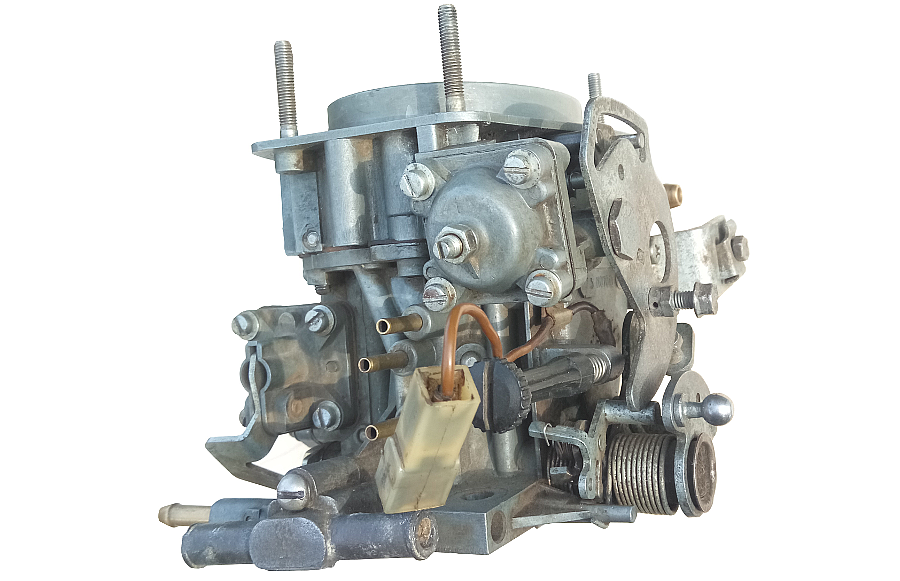

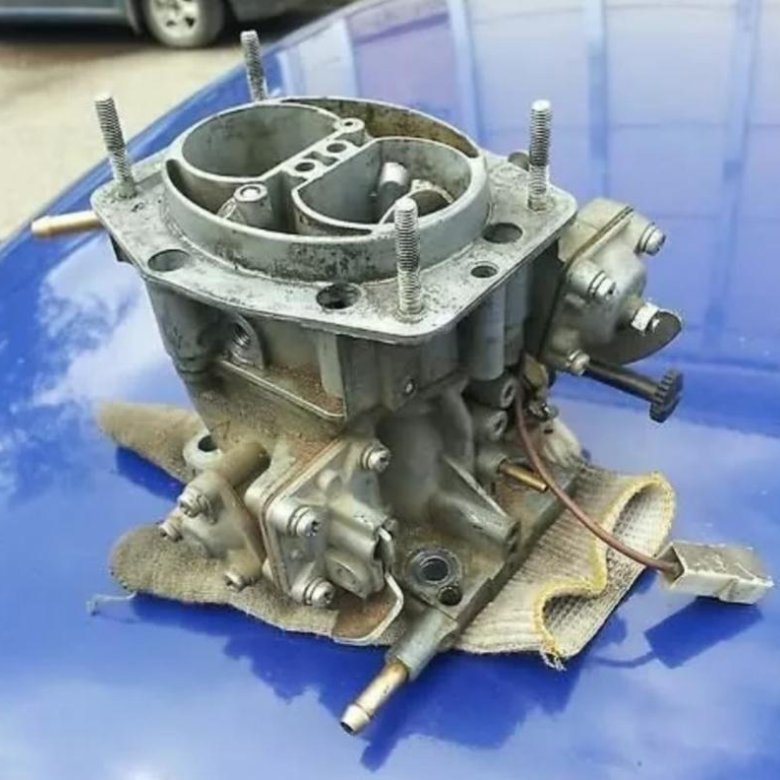

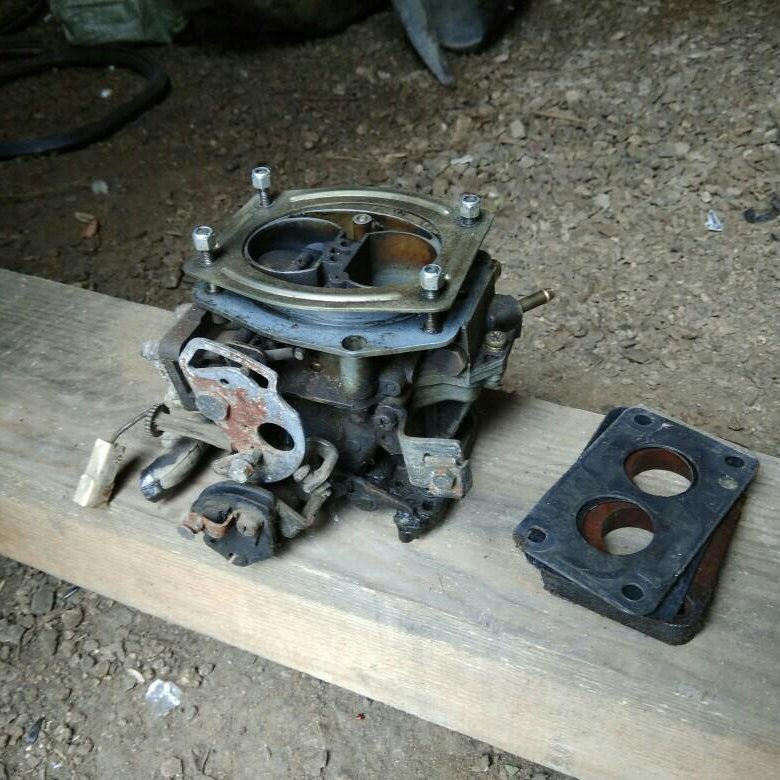

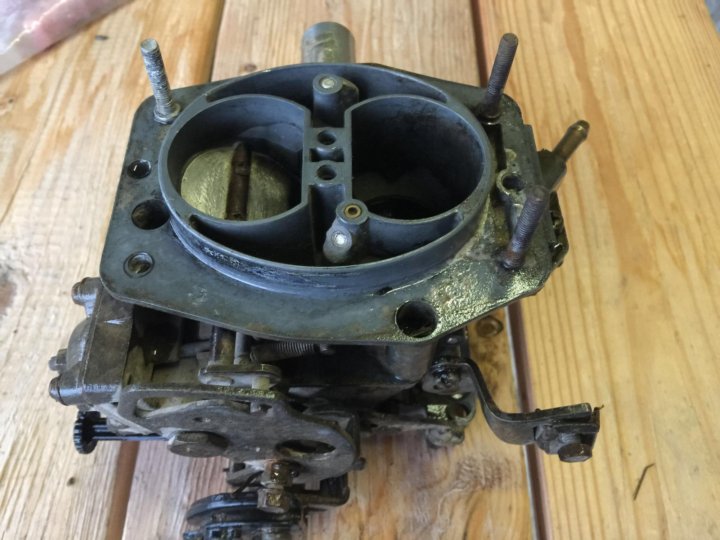

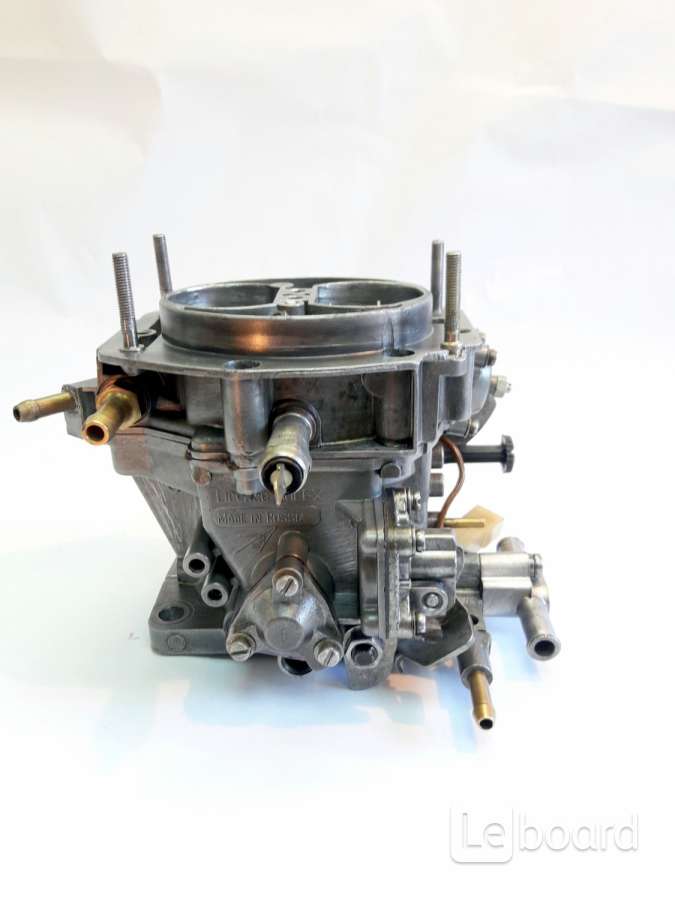

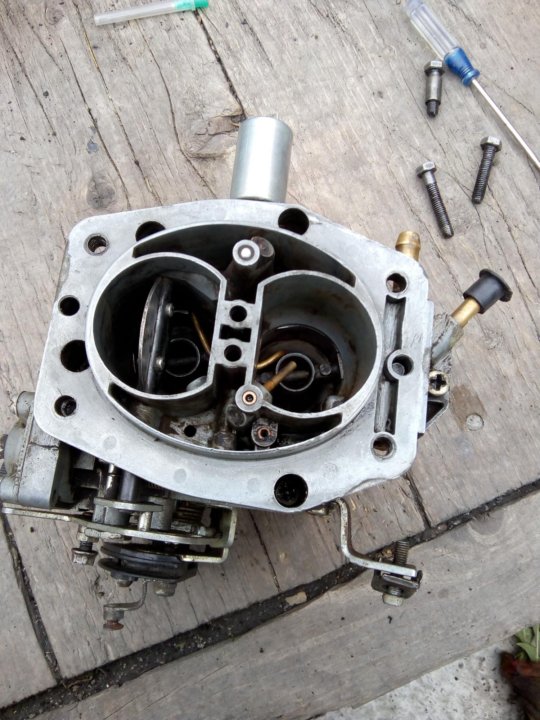

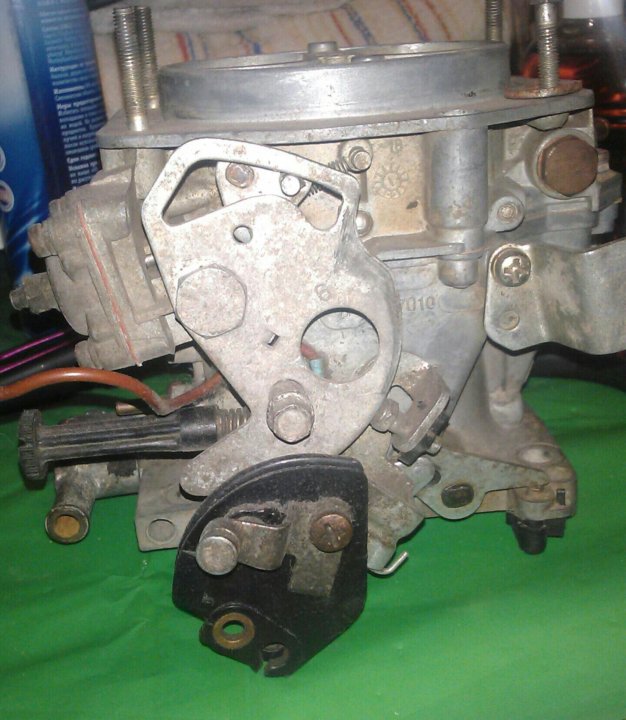

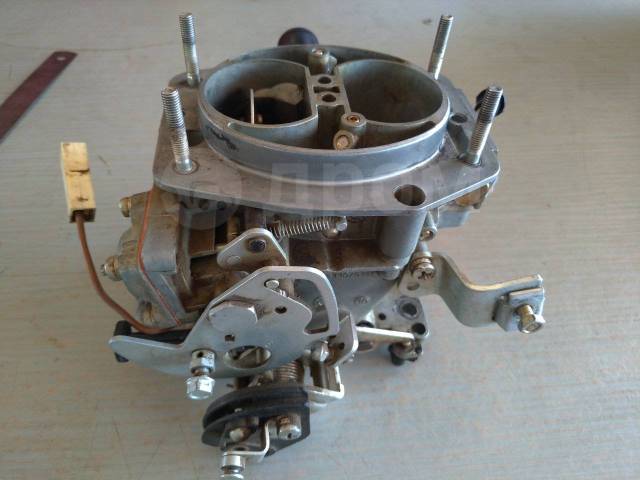

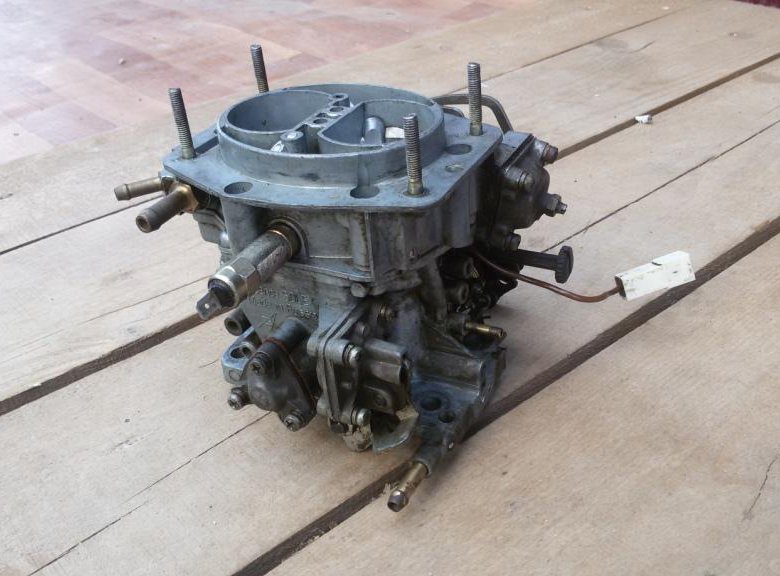

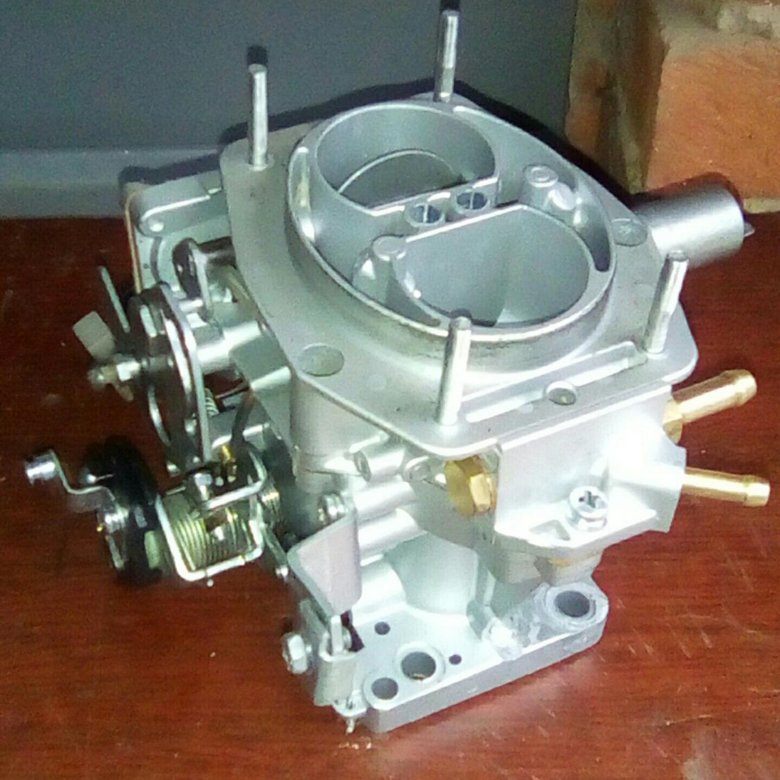

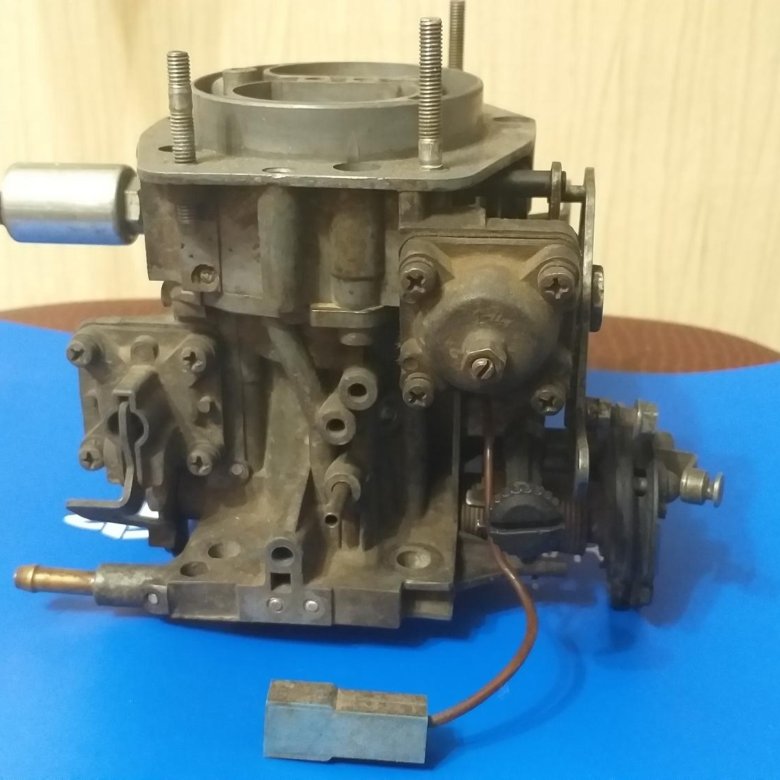

Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с системой бесконтактного зажигания подаваемой горючей смеси. Данный карбюратор двухкамерный эмульсионного типа, с открытием последовательным дроссельных заслонок.

В нем располагает сбалансированная поплавковая камера, подогрев для дроссельной заслонки непосредственно первой камеры, а также система отсоса отходящих картерных газов непосредственно за дроссельную заслонку.

В карбюраторе Солекс 21083 1107010 располагаются две основные дозирующие системы, второй и первой камер, система переходная второй камеры, холостого хода с переходной системой первой камеры. Эконостат, экономайзер режимов мощностных, пусковое полуавтоматическое устройство и ускорительный диафрагменный насос.

На холостом ходу в автоматическом режиме запускается в работу экономайзер регулирования холостого хода. Все авто оснащаемые датчиками расхода топлива, как правило работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка топлива.

Многие автовладельцы стараются заменить свой родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря своей улучшенной конструкции более длинных диффузоров, карбюратор Солекс 21083 позволяет снизить расход, и при этом двигатель работает стабильно при любых нагрузках и температурных режимах.

Здесь применяется отдельная система регулирования холостого хода, которая значительно проще в настройке.

Также если вы решили провести настройку, доработку, тюнинг карбюратора Солекс, то следует обратить внимание на жиклеры, подобное описание и сравнительная таблица которых, представлена в нашей следующей статье.

Небольшое видео про автоподсос карбюратора Солекс 21083 1107010.

Alex S Ноябрь 13th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

Автоподсос на карбюратор своими руками

Практически все владельцы карбюраторных автомобилей знакомы с проблемой запуска двигателя морозным утром. Вся причина в подсосе, точнее, в необходимости вручную двигать заслонкой. Многие мечтают установить такой механизм, который все это делал бы автоматически. В этой статье рассмотрим, как сделать автоподсос на карбюратор своими руками.

Автомат управления заслонкой карбюраторного двигателя

Суть решения проблемы автоподсоса для карбюратора заключается в том, чтобы сделать доработку, в результате которой заслонка будет перемещаться без вашего вмешательства. Сегодня в продаже есть несколько видов систем автоматического управления воздушной заслонкой (САУВЗ). Например, «Садко» и его модификация «Садко-2». Принцип работы этих устройств заключается в том, что перемещение заслонки реализовано на базе шагового привода, который управляется специальным электронным блоком. Программное обеспечение построено на алгоритме зависимости температуры и оборотов силового агрегата. Как правило, режимов работы два: прогрев и движение на холодном двигателе.

• Прогрев двигателя. В этом режиме поддерживаются обороты двигателя в диапазоне, который заранее программируется в электронном блоке, вплоть до достижения заданной температуры, её значение также программируется. Поддержание заданных оборотов реализуется путём открытия или закрытия воздушной заслонки (ВЗ) с помощью шагового привода. Когда двигатель холодный, ВЗ полностью закрыта. По мере роста температуры происходит открытие заслонки. Полностью открывается ВЗ при прогреве двигателя до температуры +50 (+55) оС.
• Движение на холодном (не прогретом) двигателе. Если начинается движение автомобиля при температуре силовой установки ниже запрограммированного значения (это определяется увеличением оборотов выше заданных в течение определённого промежутка времени), автоматика запоминает положение ВЗ перед началом движения. В последующем перемещение заслонки осуществляется по мере повышения температуры двигателя.

Программирование электронного блока управления (ЭБУ) производится с помощью компьютера. Алгоритм работы ЭБУ предусматривает следующие дополнительные функции:

• прокачка бензонасоса перед пуском двигателя;
• включение печки при определённой температуре;
• отключение генератора при запуске.

Установить автоподсос на карбюратор своими руками очень просто. Для этого следует купить устройство, подобрать болты нужного размера и выполнить монтаж САУВЗ в соответствии с инструкцией. В комплекте предусмотрен цифровой датчик температуры, который впаян в проводку и крепится с помощью хомута к патрубку системы охлаждения двигателем. Моторедуктор САУВЗ устанавливается на корпусе карбюратора и подключается вместо троса управления заслонкой. Система полностью адаптирована для карбюраторов Солекс и монтируется в штатные места. Для карбюраторов серии Озон и прочих необходимо купить дополнительное крепление.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Датчик температуры, который поставляется в комплекте, крепим на шланге системы охлаждения (СОД), ближе к блоку двигателя. Рекомендуется закрыть датчик, чтобы исключить обдув холодным воздухом. Это исключит возможность занижения показаний температуры СОД.

После этого подключаем питание напрямую к аккумуляторной батарее или через ключ зажигания. Соединять напрямую с клеммой катушки зажигания не рекомендуется, так как могут быть большие помехи. Если нет другого выхода, то подключение к разъёму катушки зажигания необходимо производить только через дополнительное реле.

Для крепежа моторедуктора предусмотрен комплект из пластины, тягового рычага, фиксатора для троса, болтов, шайб и гаек. Гибкую тягу (трос) нужно покупать отдельно. САУВЗ монтируется рядом с карбюратором. При этом трос управления заслонкой должен быть как можно короче и без изгибов.

В зависимости от типа карбюратора, можно автоподсос установить прямо на карбюратор, так чтобы управление заслонкой осуществлялось поворотом оси ВЗ без троса. В этом случае придётся делать крепёж самостоятельно.

Гибкую тягу, которая идёт из салона к заслонке снимаем и заменяем новым тросиком. Его необходимо подключить к редуктору. Автоподсос крепится на пластину с помощью болтов и гаек с шайбами. Для регулировки высоты установки привода предусмотрены дополнительные гайки.  Пластинка с рычагом монтируется между основной пластиной и моторедуктором. Центральную жилу гибкой тяги продеваем в отверстие рычажка и формуем. Оболочку фиксируем на пластинке, отрегулировав нужное положение. Рычаг в сборе необходимо надеть на ось привода в положение «вытянуто».

Видео — Авто-подсос на карбюраторе ваз 2108

Настройка САУВЗ

Программирование выполняется в соответствии с паспортом. Сначала система находится в положении закрытой заслонки. После запуска двигателя и прогрева в момент, когда он уже гарантированно не заглохнет, нажимаем 1 раз кнопку программирования. Вслед за этим будет происходить снижение оборотов. Как только они упадут до значения, которое вы определите в качестве прогревочного режима, нажмите клавишу 2-й раз. После прогрева двигателя до необходимой температуры, надавите на кнопку 3-й раз.

Автоподсос без привода

Принцип этой доработки основан на монтаже дополнительного термостата, который будет обеспечивать управление воздушной заслонкой. Многие водители знакомы с таким устройством, как термостат, который применяется на воздушных фильтрах. Это устройство предназначено для открытия заслонки холодного воздуха путём выдвижения штока при повышении температуры воздушного потока.

Чтобы установить этот автоподсос на карбюратор своими руками необходимо купить термостат на 8 и 9 и вмонтировать его в тройник 0,5 дюйма. Кроме этого, понадобятся штуцера, заглушка, тройник, рычаг и кронштейн. Два последних элемента можно не покупать, а сделать самостоятельно.

С двух сторон тройника вкручиваем штуцеры под трубку, которая обеспечивает обогрев коллектора. Третий выход необходимо заглушить, а затем просверлить в пробке отверстие. Вслед за этим нарезаем резьбу под термостат и вкручиваем его в тройник. К полученной конструкции подсоединяем рычаг, который через трос подключаем к воздушной заслонке. Также прикручиваем крепеж под рубашку.

Когда двигатель не прогрет и в системе холодная жидкость, заслонка закрыта. По мере повышения температуры тосола происходит срабатывание термостата, который перемещает рычаг. Трос натягивается и открывает заслонку. Закрытие ВЗ происходит под действием пружины, когда двигатель остывает.

Audi 80 B2 1978 «зелёный немец» › Бортжурнал › Автоподсос, вернее «Электромеханическая регулировка заслонки карбюратора СОЛЕКС с автоматическим отключением по температуре»

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры. Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии.Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты.Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации.3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов. 5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.

Page 2

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры.Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии. Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты.Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации. 3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов.5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.



Карбюратор Солекс Ваз 2109 — Скорая помощь для авто



Неисправности карбюратора 🔎 Признаки сбоев в топливной

Июль 20, 2015 – 10:46

Признаки сбоев в топливной системе

О наличии возможных сбоев в работе системы питания автомобиля можно судить по характерным признакам поведения транспортного средства на дороге:

• Провал – в процессе нажатия педали «газ» автомобиль небольшой интервал времени (от 1 до 30 секунд) продолжает движение с набранной скоростью (или же с замедлением), и лишь спустя время начинает набирать скорость;
• Рывок – напоминает провал, однако он более кратковременный;
• Раскачивание – периодичные провалы;
• Подергивание – это несколько рывков, которые следуют друг за другом;
• Вялый разгон – это сниженная интенсивность увеличения скорости транспортного средства.

Кроме того, о наличии неисправностей системы питания двигателя вы можете судить по следующим признакам:

• Увеличенный расход топлива;
• Пуск двигателя не срабатывает;
• Понижены или повышены обороты холостого хода;
• Затруднение в процессе пуска горячего/холодного двигателя;
• Затруднительная работа двигателя автомобиля в режиме холодного хода.

Основную роль играет техническое состояние автомобильного двигателя.

Смещение фаз газового распределения, износ кулачков распределительного вала, неправильная регулировка зазоров тепла, пониженная или же неравномерная компрессия в цилиндрах, а также прогар клапанов существенно снижают мощность автомобиля, вызывают вибрацию и повышают расход топлива.

Так же немаловажную роль играет карбюратор и его неисправности. Рассмотрим наиболее часто встречаемые неисправности карбюратора на примере Солекс. О том как правильно чистить, проверять и регулировать карбюратор, на примере ВАЗ 2109, показано в видео. И так.

Если цилиндропоршневая группа изношена, то картерные газы, пары масла и смолистые вещества могут попасть в область карбюратора, засорить фильтрующий элемент фильтра, а также осесть на жиклерах и иных элементах карбюратора, тем самым нарушая работу двигателя.

Похожие публикации

Мощный двигатель для ВАЗ 2109. Увеличение степени сжатия

Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем. При этом мощность двигателя на ВАЗ 2109 многих не устраивает, и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы повышения мощности. В этой статье мы узнаем, что можно сделать своими руками, если двигатель на ВАЗ 2109 не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

На сегодняшний день существует несколько способов увеличения мощности двигателя. Ниже представлены самые популярные из них.

Карбюратор

Если у ВАЗ 2109 с инжекторным двигателем проблем с мощностью нет, то о карбюраторной версии точно этого не скажешь.
Как известно, на автомобиль ВАЗ 2109 устанавливается карбюратор ДААЗ 2108, собранный на Димитровградском заводе. Производителям этих самых карбюраторов звезд с неба как будто не хватает, и, честно говоря, продукция с их завода выходит разная.
Дело в том, что одни карбюраторы могут без проблем прослужить более 7-8 лет, а другие могут не прослужить и 3-х лет. Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
При попадании в штатный карбюратор плохого бензина или грязи, либо стиль вождения начинающего автомобилиста не соответствует нормам, карбюратор (см.) мешает нормальному функционированию двигателя. В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора могут быть неродные жиклеры.Увеличение мощности двигателя путем доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный не даст существенной разницы в плане увеличения мощности двигателя. Только ревизия поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит на ВАЗ 2109 и ДААЗ, разницы не дал. Кроме того, импортный карбюратор «сожрал» в процессе эксплуатации больше топлива, чем отечественный.

С другой стороны, некоторые любители использовали штатный карбюратор Нивы и разница в мощности чувствовалась. И это неудивительно, ведь карбюратор Нивов имеет больше калибровочных данных.
Тюнинг штатного карбюратора ВАЗ 2109 при правильном выполнении даст ощутимый прирост динамики автомобиля, значительно увеличит мощность двигателя.
Приступим:

• Разбираем стандартный ДААЗ и добираемся до его второй камеры.
• Снимаем пружину, которая находится в вакуумном приводе.

Примечание. Снятие этой самой пружины поможет, при незначительном увеличении расхода топлива, гарантированно повысить динамические характеристики автомобиля. Просто, дешево, но сердито.

• Другой способ — модифицировать тот же вакуумный привод. Под гайку крепления рычагов привода заслонки во второй камере просовывается самодельное проволочное кольцо.
  Получается своеобразный выступ между проводом и рычагом. Закручиваем гайку.

Примечание. Данная модернизация обеспечивает прирост динамики при незначительном увеличении расхода топлива.

• Меняем диффузор первичной камеры карбюратора. Если штатный диффузор отмечен значением «3,5», смело ставьте его на «4,5» и наслаждайтесь прибавкой мощности, пусть и в угоду экономичности.
• Замените насос-распылитель, который имеет значение «30». Демонтируйте его и установите распылитель со значением «40».
• Некоторым умельцам удается установить на автомобиль дополнительный карбюратор. Удачно синхронизировав открытие заслонок, обеспечивается увеличение мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемый «ноль» в народе способен помочь повысить динамику автомобиля ВАЗ 2109.
Легко приобрести на рынках автозапчастей по доступной цене и установить:

• Демонтируем корпус старого фильтра и воздуховод.
• Снимите выхлопные трубы картера.
• Устанавливаем новый воздушный фильтр и получаем прибавку мощности 3-5%.

Глушитель

Некоторые советуют не «заморачиваться» с карбюратором и фильтром, а сразу приступить к установке прямоточного глушителя.
Итак:

• Снимаем резонатор и старый глушитель.
• Демонтируем выпускной коллектор, но оставляем «штаны».
• Устанавливаем новый глушитель (см.), подбирая диаметр патрубка, согласно нашим предпочтениям.

Примечание. Установка прямоточного глушителя хоть и дает ощутимую прибавку, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Увеличение степени сжатия

Итак:

• Головка блока цилиндров демонтирована.
• Головка блока цилиндров фрезеруется на специальном станке (изменения не должны превышать 0.5-1 мм).
• Уменьшая, таким образом, объем камеры сгорания, мы увеличиваем степень сжатия.

Примечание. Прирост мощности в этом случае больше на 12-15%, что очень хорошо. Не забывайте, что после этой модернизации в бак нужно будет заправлять не обычное топливо, а чистый бензин с октановым числом АИ95-98.

Установка спортивного распредвала обеспечит максимальное поступление топливно-воздушной смеси в цилиндры, а это увеличит подъем клапанов.
Не забудьте в процессе этой модернизации установить модифицированные кулачки, отличающиеся исключительно гладким профилем. Эти кулачки для настройки обеспечат надежную синхронизацию.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно отодвинута назад, что хорошо видно на малых оборотах коленвала. Типы спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

• Распределительный вал, расположенный ниже по потоку, предназначен для езды по городу.
• Универсальный распределительный вал, предназначенный для езды по городу и трассе.
• Распределительный вал, предназначенный для езды по шоссе.

Трансмиссия

Если вышеуказанные методы дали только проценты прироста мощности двигателя, то улучшение коробки передач влияет на динамические характеристики, что наиболее важно. Двигатель, даже с самым мощным потенциалом, может не показать всей своей силы, если он не будет строго сочетаться с внешними условиями.
Принцип доработки редуктора заключается в том, чтобы мотор как можно дольше работал в так называемой «правой» зоне шкалы тахометра.
Этого можно добиться, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

• В этом случае при переключении скоростей «вверх» обороты не будут падать, как раньше, а двигатель не потеряет бодрости и будет демонстрировать резвый разгон.
• При переключении передач «вниз», даже на относительно высокой скорости, можно смело добиваться более интенсивного разгона, потому что больше не рискуете выскочить в красную зону тахометра.

Примечание. Заводской «дефект» моделей ВАЗ – синхронизатор второй передачи, на который возложена миссия по выравниванию угловых скоростей первичного и вторичного валов.
Водитель автомобиля, чтобы обеспечить некоторый запас тяги после переключения на 2-ю передачу, заранее, еще на 1-й передаче, должен тщательно провернуть двигатель, прислушиваясь к «реву» двигателя.

Типичная модернизация трансмиссии выполняется следующим образом:

• Изготовлены полностью оригинальные валы и шестерни.
• Устанавливаются в КПП взамен старых.
• Установлен короткоходный занавес.
• Меняется корзина и диск сцепления.

Таким образом, настроив трансмиссию, можно внести изменения. Двигатель будет постоянно в тонусе и после его «крутки» на начальных оборотах можно будет разогнаться так, что 4-я, 5-я и даже 6-я скорости станут уместными (если таковая была на ВАЗ 2109).
Приведенные выше инструкции и советы представляют собой реальный и практичный способ самостоятельного обновления двигателя.В процессе работы рекомендуется использовать наглядные пособия: фото и видео материалы.
Как известно, цена на тюнинг двигателя в СТО довольно высока. Получается, что на самостоятельной модернизации можно будет неплохо сэкономить.

Одной из самых известных разработок советских автомобилей является двигатель ВАЗ 2109 и его различные модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой по сей день. Это один из самых распространенных моторов в СНГ.

Надо сказать, что этот агрегат не считается одним из надежных, но он очень ремонтопригоден, что делает его достаточно популярным среди автомобилистов.

Описание и модификации

Как такового двигателя «девятки» в природе не существует. По крайней мере завод АвтоВАЗ его не производил. Все модели 2109 комплектовались силовым агрегатом «восьмерка» и его модификации. Конечно, во многих документах можно встретить двигатель ВАЗ 2109, но это обман или незнание.

Но в технической документации завода производителя вы не сможете найти информацию о двигателе 2109, так как такого мотора не существует.На все «девятки» за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111 — 80 (1.5i 8V) и ВАЗ-11183-20 ​​(1.6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими по объему, но обладали достаточными мощностными характеристиками и динамикой. А вот с мощностью тяги уже не вышло. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиных сил.Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1.5i 8V)

11183-20 ​​(1.6i 8V)

Как видите, эволюция двигателей шла от карбюраторного типа к инжекторному. Хотя с увеличением объема двигателя пропорционально возрастал и расход топлива.

Еще одним важным фактом является вопрос: где находится номер двигателя на старых моделях моторов? Как известно, номер двигателя проштамповывался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт.Поэтому даже не стоит искать этот идентификатор на силовом агрегате 1983 года, так как его просто нет.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 производится по пробегу. Эта цифра составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится аналогично любому жигулевскому силовому агрегату. Так как по сравнению с волговским двигателем вазовский довольно мал, часто автолюбители делают переборку в гараже своими руками.

Двигатель 2109 хорошо ремонтопригоден, так как чугунный блок достаточно сложно разрушить, а стоимость напора невысока, что позволяет дешево и недорого отремонтировать ДВС своими руками. Еще одним положительным фактором в ремонте является то, что силовой агрегат прост по конструкции и провести мелкий ремонт двигателя ВАЗ 2109 своими руками под силу даже неопытным автолюбителям.

К основным проблемам, с которыми сталкиваются многие, относятся: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также капитальный ремонт и настройка карбюратора. Кстати, почти все двигатели были оснащены отличным элементом впрыска, который всем известен как «Солекс».

Еще один вопрос, который часто задают автолюбители – сколько масла нужно заливать в двигатель? Этот показатель зависит от типа двигателя. Например, для ВАЗ-21081 это будет один показатель, а для ВАЗ-11183-20 ​​совсем другой. Поэтому, если автомобилист хочет узнать, сколько масла в его силовом агрегате, нужно смотреть техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 осуществляется достаточно просто и без особых сложностей. Итак, первое, что делают автолюбители на своем двигателе – меняют систему зажигания. Разумеется, на старых моделях устанавливается контактная версия, которая уже давно морально устарела, поэтому и устанавливается бесконтактная версия.

Вместе с этим меняются свечи и высоковольтные провода. Также не стоит забывать о катушке зажигания. Все это даст улучшенное сгорание топлива в цилиндрах только в том случае, если все будет правильно отрегулировано.

Далее идет расточка и переборка блока цилиндров. Так, многие автомобилисты устанавливают спортивную поршневую версию, предусматривающую облегчение коленвала, поршней и шатунов. Затем меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последний этап — внешний тюнинг. К ним относятся: установка воздушного фильтра нулевого сопротивления, капитальный ремонт карбюратора, замена патрубков водяного охлаждения, установка усовершенствованной помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, ассортимент разновидностей которого можно найти в тюнинговых магазинах. Также рекомендуется заменить радиатор на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Выход

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль, стали легендами советского автопрома.Так, имея достаточно небольшие размеры, он был мощным, что и обеспечило ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 осуществляется достаточно легко своими руками, что позволяет любому автолюбителю снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей, владевших двигателями 2109, стали проводить доработки и, как показывает практика, достаточно успешно.

В последнее время стало популярным проводить тюнинг старых автомобилей Лада.В частности, многие автомобилисты особенно любят дорабатывать карбюраторный двигатель ВАЗ 2109. Это сделано для повышения мощностных характеристик. Не многие знают, как осуществляется сам процесс.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности карбюраторного двигателя ВАЗ 2109, стоит разобраться, какие силовые агрегаты устанавливались на автомобиль, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» ставились три варианта карбюраторных двигателей:

21081 (1.1 8V)

2108 (1.3 8V)

21083 (1.5 8V)

Тюнинг:0 основное описание карбюраторный двигатель в первую очередь предполагает расточку блока цилиндров. Это сделано для того, чтобы увеличить камеру сгорания, а значит и давление внутри нее.

Также установлены облегченные детали, позволяющие снизить вес мотора, что повысит динамику разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа двигателя с автомобиля. Итак, вам придется отключить электропитание, систему зажигания и другие системы. Итак, все этапы доработки мотора мы рассмотрим самостоятельно. Полностью затюнинговать его своими руками невозможно, так как на некоторых этапах все равно приходится обращаться в автосервис.

Демонтаж двигателя

Чтобы снять двигатель, вам придется пройти определенный процесс отключения и демонтажа вспомогательных систем.Итак, начнем непосредственно с процесса:

1. Снимаем аккумулятор и удерживающую полку.
2. Демонтируем воздушный фильтр и карбюратор.
3. Снимаем элементы зажигания, которые находятся в моторном отсеке.
4. Сливаем охлаждающую жидкость и моторное масло.
5. Откручиваем КПП от двс.
6. Демонтируем радиатор, чтобы было проще снять мотор.
7. Вынимаем шрус двигателя.
8. Откручиваем подушки двигателя.
9. Снимите капот и разберите двигатель.

Описанный процесс не является полным, а только основные шаги, которые необходимо выполнить.

Демонтаж силового агрегата

Демонтаж силового агрегата производится за несколько часов. Итак, для начала нужно демонтировать крышку ГБЦ и масляный поддон. Лучше всего эту операцию проводить на специальном стенде.

После этого начинаем снимать основные узлы.Откручиваем болты крепления головки блока и блока цилиндров. Затем отложите головку в сторону и работайте непосредственно с блоком цилиндров. Итак, рассмотрим, что придется снять:

1. Откручиваем бугель и вынимаем коленвал. Сначала демонтируем шкив.
2. Демонтируем водяной и масляный насос.
3. Вынимаем поршневую группу. Демонтируем шатуны. Если есть, то необходимо снять втулки.
4. Теперь блок готов к дальнейшим манипуляциям.
5. Последний шаг — промывка деталей и блока.

Когда блок разобран, можно переходить к разборке ГБЦ.

1. Демонтируйте крышку распределительного вала.
2. Снимите распределительный вал.
3. Сушка клапанов.
4. Снимаем пружины и сальники.
5. Вынимаем вентили.
6. Выбить седловидную головку и направляющие втулки.
7. Промываем детали и основание головы.

Приоритетная доработка

Для увеличения мощности двигателя карбюраторного ВАЗ 2109 потребуется приобрести поршневую группу, клапана, распределительный вал, шатуны и коленчатый вал.Все эти детали должны быть легкими и изготовленными производителями тюнинга.

Итак, поршневая группа, клапана и седла подходят для АТИ. Направляющие втулки лучше всего ставить бронзовые производства американского производителя K-line. Коленчатый и распределительный вал закупаются у немецкой компании TDR.

Работа с блоком цилиндров

Для начала блок цилиндров необходимо расточить под новые поршни соответственно размером 82 мм. Затем устанавливается коленвал и новые вкладыши, которые идут в комплекте с основной деталью.

Чтобы все работало как часы, необходимо установить облегченную муфту настройки производства Sachs. После того, как муфта прикреплена к валу, необходимо ее отбалансировать. Операцию желательно проводить на специальном стенде.

Осуществляем сборку поршневого блока, а именно прикрепляем поршни к шатунам. Затем можно переходить к так называемому процессу «перевязки». Он относится к креплению шатунов с поршнями к коленчатому валу.Монтируем сальники и подшипники коленчатого вала. Устанавливаем коромысло и можно закрепить поддон. Затем собираются остальные вспомогательные узлы, такие как шкив, водяной насос и ролик.

Тюнинг ГБЦ

Тюнинг ГБЦ — это фактически сборка новых деталей на старые сиденья. Итак, разобранная ГБЦ собирается из старого корпуса и новых элементов тюнинга. Ничего сложного в этом процессе нет.

Сборка узла

После сборки основных систем и узлов можно переходить непосредственно к процессу сборки двигателя воедино.Итак, в обратном порядке к блоку цилиндров крепятся — головка блока, клапанная крышка, шкивы, ремень ГРМ.

Комплектация вспомогательных систем

После сборки основных узлов силового агрегата можно приступать к установке вспомогательных систем. Итак, первым делом устанавливаем систему впрыска топлива. Старый карбюратор «Солекс» ставить не стоит, так как он не будет подавать необходимое количество топлива в камеры сгорания. Поэтому необходимо найти улучшенный карбюратор Солекс Мега-2 или чешский вариант — IKOV.

Стоит доработать систему зажигания. Вместо штатных свечей зажигания стоит установить свечи зажигания Brisk с маркировкой А2. Также стандартные высоковольтные провода заменены на тюнинговую версию производства Tesla.

Не забываем про систему охлаждения, так как повышенное число оборотов коленчатого вала ускорит все процессы, и соответственно повышенное тепловыделение. Поэтому на ВАЗ 2109 устанавливается комплект системы охлаждения, в который входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат.Также рекомендуется установить спортивный радиатор из алюминия. Это позволит облегчить вес автомобиля на несколько килограммов.

Последняя доработка — установка воздушного фильтра «нулевого» сопротивления. Установка этого блока достаточно проста, на штатные крепления старого «воздушного» корпуса. Воздухозаборник убран, чтобы была прямая подача воздуха.

Также, помимо стандартных модификаций, на двигатель может быть установлен нагнетатель воздуха. Конечно, такая доработка быстрее изнашивает элементы мотора, поэтому рекомендуется установка «улитки».

После всех доработок двигатель устанавливается на автомобиль, проводится обкатка и регулировка.

Выход

Тюнинг карбюратора двигателя ВАЗ 2109 можно произвести самостоятельно в гараже. Ревизия, описанная в статье, проводится в течение месяца и ее стоимость, если покупать новые детали, обойдется примерно в 4000-5000 долларов. Конечно, такая доработка нецелесообразна с экономической точки зрения, но есть автолюбители, которые проводят такой вид тюнинга.

Описание 2109

ВАЗ 2109 (Лада Самара) или «Девятка» является продолжением переднеприводного рода Самара уже в лице пятидверного хэтчбека. Модель была создана в 1987 году на безе трехдверного хэтчбека ВАЗ 2108, а позже на базе девятки был спроектирован седан ВАЗ 21099.

Широкая популярность этого автомобиля обусловлена ​​тем, что он имел стремительный дизайн, хорошие по тем временам моторы и, самое главное, практичный пятидверный кузов.А в совокупности с невысокой ценой и широким выбором запчастей у ВАЗ 2109 не было шансов остаться незамеченной.

Именно эти комплектующие обеспечили высокий спрос на последователя девятки — ВАЗ 2114… Новая четверка продолжает пользоваться бешеной популярностью, в основном, у молодой части населения.

Также, в отличие от восьмой модели, инжектор устанавливался серийно на двигатель 2109 (двигатель 2111). Кроме инжекторного двигателя, карбюраторные 1,1 л, 1,3 л и 1.На ваз 2109 устанавливали 5 литров рабочего объема. Эти двигатели аналогичны тем, что видели под капотом у ваз 2108.

Как обычно разберем слабые места и неисправности двигателя ВАЗ 2109, его ремонт и тюнинг, моторное масло, проблемы, неисправности и прочее.
В том случае, если у вас умер мотор и нужно подобрать новый, имеющаяся информация позволит легко определить, какой двигатель 2109 стоит покупать, а какой лучше обойти и не связываться.
Все для владельца девятки теперь в одном месте.

Модель ВАЗ 2109:

1-е поколение (1987 — 2011):

ВАЗ-2109 когда-то был очень популярным автомобилем. Надежный двигатель, крепкий кузов, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche. Но сегодня, когда мощности не хватает, невольно думаешь о тюнинге двигателя. Но зачем вам увеличивать мощность? На что обратить внимание при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется.Мотор теперь считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон подтолкнул любителей тюнинга к усовершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальный вариант для «девятки» — это, конечно же, аналогичный двигатель. Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новый дизайн.

А еще на такой мотор можно смело устанавливать компрессор кондиционера, и в машине будет свежо и прохладно даже в жуткую жару. Также возможна установка кондиционера на стандартный двигатель «девятки», пусть он и имеет объем 1,5 литра, только лошадей будет ощутимо не хватать. Кроме того, генератор все равно придется заменить, так как мощность потребителей увеличивается.

Хорошо, что двигатель ВАЗ-2112 идеально сочетается с коробкой девятки.Также неплохим вариантом тюнинга оказывается установка двигателя от Приоры, более современной модели Лады. Что касается иномарок, то под капот девятки прекрасно устанавливается двигатель Хендай Акцент, только коробку передач желательно взять от «Акцента». У «Опель Вектра» под тюнинг подходит и силовой агрегат.

Что еще нужно изменить и сделать

Вы увеличиваете мощность мотора. Следовательно, необходимо использовать больше колодок в тормозной системе.Идеальным вариантом также будет замена задних на дисковые. В системе охлаждения также должны быть изменения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объема радиатора охлаждения ВАЗ-2109 будет недостаточно.

Как бы то ни было, но у вас должны быть документы на двигатель. Если покупаете с рук, то требуйте у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его могут снять с автомобиля, который числится в угоне.При покупке продавец предоставит вам гарантию и полный пакет документов. А вот регистрация переделки в ГИБДД – это зависит исключительно от вашего желания. Идеальный вариант – обратиться в ГИБДД с просьбой спроектировать новый двигатель.

Карбюратор «Солекс 21073» на «Ниву»: устройство, ремонт, регулировка, отзывы

Несмотря на то, что внедорожник ВАЗ-2121 разработан давно, этот автомобиль до сих пор пользуется большой популярностью. В 1994 году модель сменила ВАЗ-21213.Многие покупают эти машины из-за их высокой проходимости, которой могут позавидовать некоторые джипы известных марок. Другим нравится надежность, неприхотливость и высокая ремонтопригодность. Простая конструкция и отличные внедорожные характеристики сделали его автотранспортом для любителей путешествий, охоты, рыбалки и туризма.

Автомобили «Нива» 211213 комплектуются двигателем 1,7л. Он карбюраторный, и в его основе мотор ВАЗ-2106. Также имеется пятиступенчатая механическая коробка передач и бесконтактная система зажигания.В системе питания на «Ниве» установлен карбюратор «Солекс» 21073. Многих автовладельцев пугают карбюраторы и все, что с ними связано. Но карбюратор — это не приговор. Просто нужно понять его основное устройство, способы регулировки и научиться ремонтировать.

Устройство

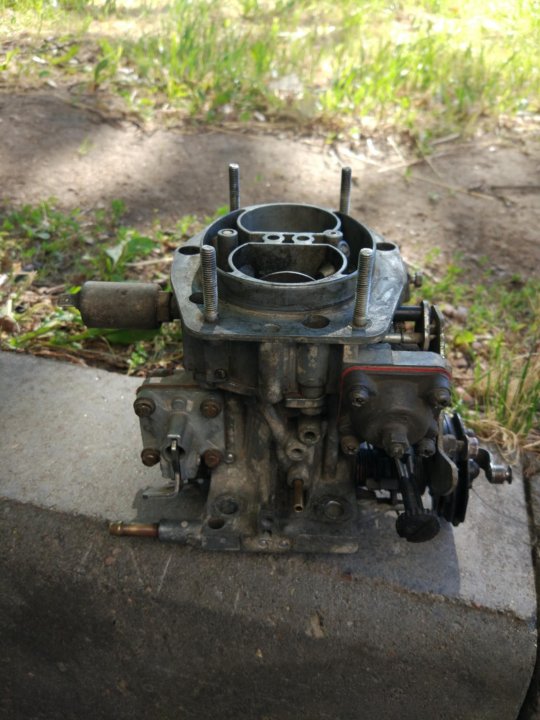

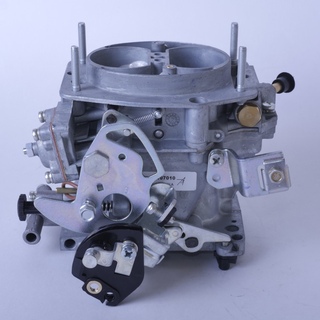

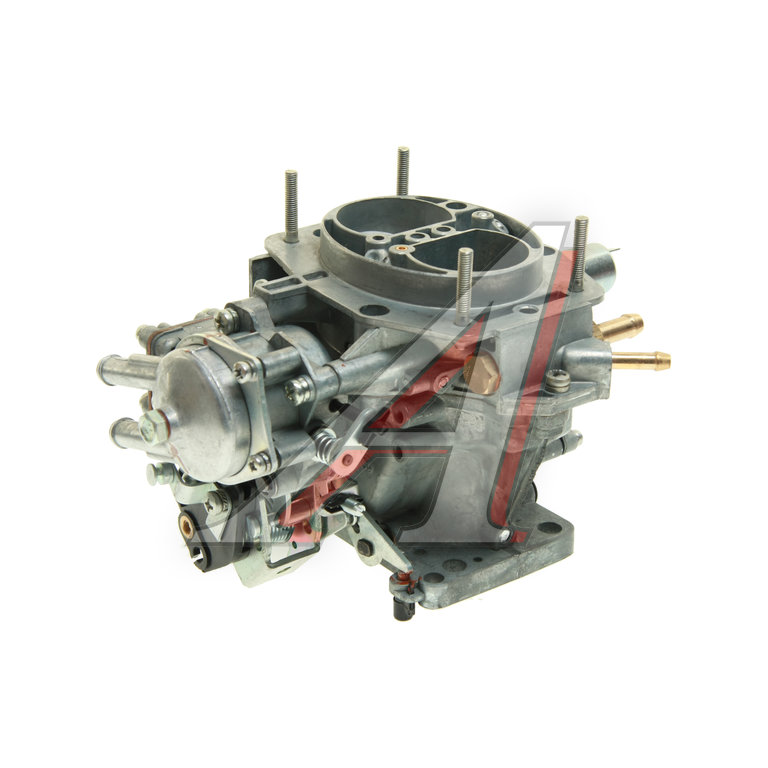

Карбюратор Солекс 21073, на Ниву 1.7 устанавливаемый можно отнести к группе эмульсионных устройств.

Механизм предназначен для приготовления рабочей топливно-воздушной смеси. Устройство состоит из двух частей — корпуса и крышки.Также устройство состоит из поплавковой камеры с возможностью балансировки уровня. Есть ускорительный насос, экономайзер, экономостат. В конструкции имеются две топливные камеры и диффузоры. Готовят горючую смесь. В крышке находятся штуцеры, через которые в карбюратор подается бензин, а излишки топлива попадают обратно в бак. Также в крышке есть шпильки. Они служат для крепления воздушного фильтра. Другая крышка снабжена игольчатым клапаном поплавковой камеры, где напрямую регулируется уровень топлива.В карбюраторе имеется воздушная заслонка механического типа. Он позволяет запустить двигатель «на холодную». В этой модификации карбюратор «Солекс» 21073 на «Ниве» 21213 показывает очень высокий КПД. Прибор при правильной настройке способен обеспечить очень высокие технические характеристики для автомобилей с передним приводом.

Принцип работы

Устанавливаемый карбюратор «Солекс» 21073 на «Ниву» предназначен для приготовления смеси топлива и воздуха, а также подачи ее в камеры сгорания двигателя. После запуска силового агрегата водитель закрывает люк. Это обеспечивает подачу в цилиндры богатой смеси.

Использование автоматической системы регулировки обеспечивает увеличение расхода воздуха за счет вращения дроссельной заслонки. По мере прогрева двигателя подсос снимается. Карбюратор начинает работать в своем основном рабочем режиме. Бензин из топливного бака подается в поплавковую камеру с помощью диафрагменного насоса. Количество топлива зависит от положения игольчатого клапана. Далее жидкое топливо по специальным каналам, расположенным в корпусе устройства, попадает в главный жиклер.Затем — в первую камеру смешения. Вторая камера устройства будет задействована, когда мотор начнет работать под большой нагрузкой — если водитель резко нажмет на педаль акселератора. Когда двигатель работает на холостом ходу, электромагнитный клапан запускается. За счет этого мотор может работать стабильно. Расход топлива снижен.

Поплавковый механизм

Карбюратор Солекс 21073, устанавливаемый на Ниву, имеет поплавковую камеру из двух секций. Они находятся по обе стороны от основных камер устройства. Система состоит из двух поплавков из эбонита, закрепленных на рычаге.

Последний качается на оси, вдавленной в отливы крышки устройства. Кронштейн имеет язычок. Элемент через специальный шарик давит на иглу игольчатого клапана. Поплавковый механизм служит для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Клапан игольчатый — неразборного типа. Не ремонтируется. Корпус клапана крепится на резьбе в крышке карбюратора. Шар удерживает иглу от ударов при движении машины. Если камера пустая (например, если водитель использует ГБО), то поплавки будут стучать.

Основные системы дозирования

Первая и вторая камеры оснащены диффузорами. Есть один большой и один маленький элемент. Вместе с небольшими диффузорами изготавливают и распылительные устройства. Последние соединены каналами с эмульсионными колодцами, а те — одним каналом с поплавковой камерой. Для того, чтобы бензин поступал определенными порциями, внизу в эмульсионных колодцах располагаются главные топливные жиклеры. В этих колодцах есть специальные трубки. Каждая из них оснащена воздушным жиклером вверху.Воздух к ним подается из горловины аппарата.

Принцип работы основной дозирующей камеры

Под действием разрежения, возникающего в цилиндрах двигателя, воздух просасывается через фильтр. Затем в первую камеру подают кислород. Он проходит через диффузоры. За счет того, что увеличился расход воздуха, в зоне распыления создается еще больший вакуум.

Под его действием топливо поднимается из эмульсии хорошо распылителем. При этом воздух проходит через воздушный жиклер в эмульсионную трубку и затем смешивается с топливом.В результате образуется эмульсия, которая с большой скоростью всасывается в каналы карбюратора, где соединяется с воздушным потоком. По такому принципу работает карбюратор «Солекс» 21073 на «Ниве». Устройство может отличаться в зависимости от модификации. Но принцип работы систем примерно одинаков для всех устройств.

Система холостого хода

Устройство оснащено системой холостого хода. Он предназначен для того, чтобы двигатель работал на низкой скорости. В этот момент разрежение в диффузорах очень мало.Топливо не может попасть в основную систему дозирования. На холостом ходу двигателя топливо подается под дроссельную заслонку первой камеры карбюратора. Там разрежение достаточно сильное, чтобы образовалась устойчивая горючая смесь.

Воздух подается через главный жиклер и эмульсионный колодец первой камеры. Тогда топливо пойдет к топливным жиклерам холостого хода. После этого — смешивается с воздухом, который подается из воздушного жиклера ХХ. К этому элементу кислород подается по специальному каналу. Такая схема работы позволяет двигателю плавно переходить с нагрузки на холостой ход и не дает вытекать топливу из поплавковой камеры.

Экономостат

Карбюратор Солекс 20173 на Ниву оснащен экономостатом. Это устройство необходимо для обогащения топливной смеси, которая готовится во второй камере, при полностью открытой дроссельной заслонке.

Устранение неисправностей

Узлы автомобиля не вечны и иногда выходят из строя установленный карбюратор «Солекс» 21073 на «Ниве». Ремонт его надо начинать с диагностики. Возможно, вам удастся обойтись простой настройкой. Так, в процессе работы в карбюратор могут попасть твердые частицы, что в результате и является причиной засорения жиклеров.Некачественный бензин приводит к образованию отложений на стенках каналов в устройстве. Это значительно уменьшает их сечение. Поломку карбюраторных систем можно диагностировать по следующим симптомам:

• Повышенный расход топлива.
• Затруднения в процессе запуска двигателя. Снижены мощностные и динамические характеристики.
• Нестабильная работа на холостом ходу.

В этом случае необходимо произвести чистку установленного карбюратора «Солекс» 21073 на «Ниве».Регулировка, которая будет проведена после этого, позволит устройству снова работать как надо.

Как восстановить карбюратор?

Для ремонта чаще всего приходится снимать устройство с двигателем. Сначала снимается воздушный фильтр. Затем снимаются топливопроводы, воздуховоды, провода и тросы. затем отверните гайки крепления.

Разбирать карбюратор лучше всего на столе, либо на другой удобной поверхности. Детали должны быть выложены в определенном порядке. Это поможет их не потерять.Процесс регулировки игольчатого клапана осуществляется с помощью специального шаблона. Для промывки устройства необходимо использовать специальные жидкости. Джиггеры на замену можно приобрести в любых автомагазинах. Зачастую разборка и промывка карбюратора помогает решить массу проблем.

Регулировка

Если вышел из строя установленный карбюратор «Солекс» 21073 на «Ниве», ремонт и регулировка помогают привести устройство в чувство. Настройки позволяют восстановить оптимальные режимы, при которых мотор будет работать максимально эффективно.Расход топлива находится на среднем уровне. Первое, что они делают, это запускают и немного прогревают двигатель. Затем необходимо демонтировать топливный шланг и крышку устройства. Последний рекомендуется снимать с особой осторожностью, чтобы не повредить поплавок. Затем с помощью измерительного инструмента измерьте расстояние в каждой из камер карбюратора. Они измеряют от посадочных плоскостей до края топлива. Этот размер должен быть около 24 мм. Если это расстояние меньше или больше, то его регулируют изгибом поплавка.Затем нужно снова запустить и прогреть мотор. После успешного завершения регулировки уровня можно переходить к настройке холостого хода.

Двигатель заглушен. Вам понадобится плоская отвертка и немного времени для настройки. На подошве устройства имеется отверстие, в котором находится винт, регулирующий качество топливной смеси. Он выкручен до предела. Далее от крайнего положения тот же винт закручивается примерно на пять оборотов. Затем включается двигатель.Вам не нужно использовать насос. Если открутить винт «качество», то карбюратор изменит обороты двигателя. Затем снова скручивается. Вращать требуется до тех пор, пока работа мотора не станет стабильной и стабильной. Когда двигатель начнет работать спокойно, то элемент откручивается не более чем на один оборот. В результате обороты холостого хода будут установлены на отметке 900. Если двигатель начал глохнуть, лучше немного увеличить обороты холостого хода.

Заключение

Это самые основные нормативы, которые позволят установить установленный карбюратор «Солекс» 21073 на «Ниву».Отзывы об этом карбюраторе хорошие, и устанавливают его не только на «Ниву», но и на другие модели переднеприводных ВАЗ.

р>>

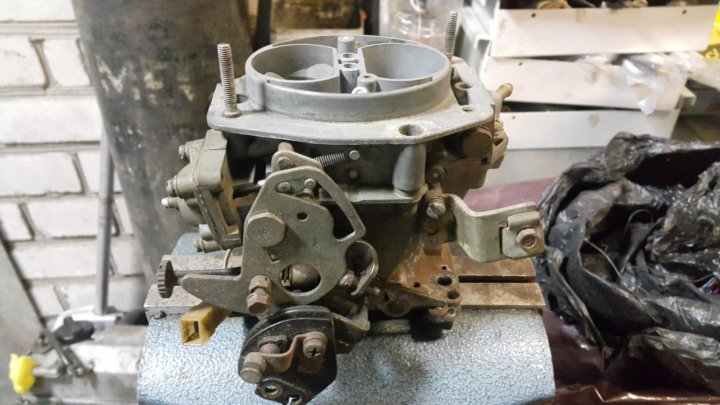

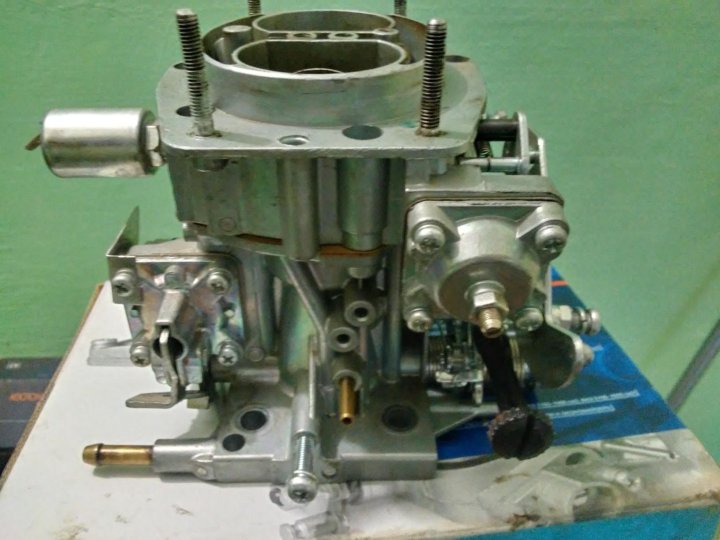

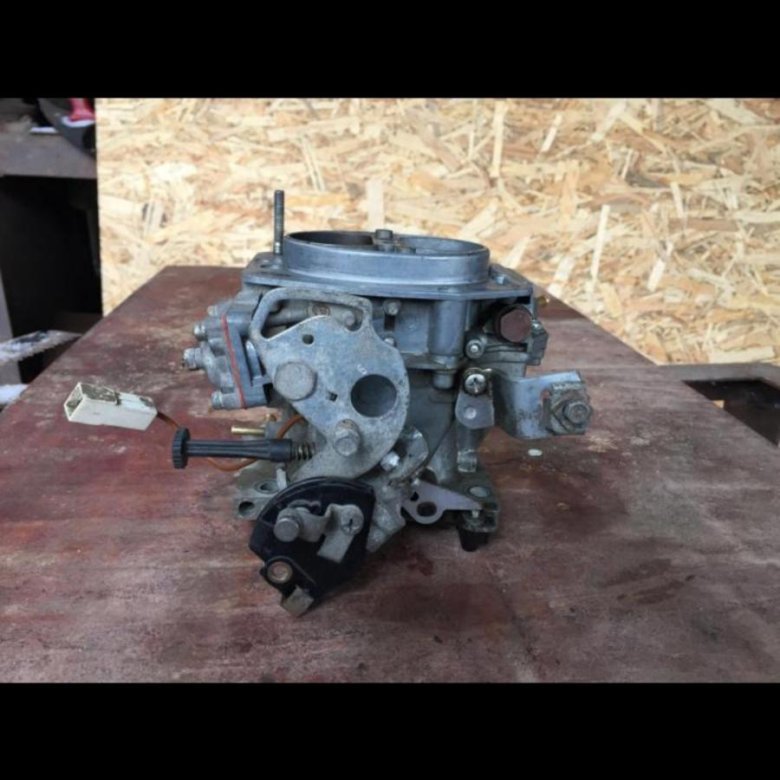

Как отрегулировать карбюратор на ВАЗ 2109? Схема ваз 2109. Карбюратор ваз

Если двигатель — сердце автомобиля, то карбюратор — его сердечный клапан. И от того, насколько правильно она настроена, зависят многие эксплуатационные характеристики машины. Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов.Время от времени необходимо регулировать эту деталь. И сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автозавод выпускал несколько модификаций «девяток» с разными характеристиками, карбюратор у них был одной марки — отечественный «Солекс». Каковы детали этой схемы? Карбюраторы «Солекс» поставлялись на ВАЗ 2109 десятилетиями, и его конструкция также не менялась с годами.А схему вы можете увидеть на 2 фото.

Подготовительный этап

Перед регулировкой карбюратора на ВАЗ 2109 его следует тщательно очистить. Но этого делать не обязательно (правда, при условии, что на нем нет различных отложений). Если на нем есть ржавчина или нагар, этот элемент следует промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.

Что нужно иметь для чистки?

В ходе данной операции нам понадобится следующий набор инструментов и материалов:

1. Мануал на ВАЗ 2109 (кстати схема карбюратора Солекс показана на фото справа).
2. Перчатки из гладкой ткани.
3. Несколько тонких палочек (подойдет обычная зубочистка). Как вариант, можно взять зубную щетку. Ей мы будем чистить карбюратор ВАЗ.
4. Пара резиновых перчаток (лучше надеть сразу две пары, чтобы сильнодействующий растворитель не попал на поверхность кожи).
5. Набор гаечных ключей и отвертка.
6. Баллон со сжатым воздухом. Как вариант, можно взять обычный аэрозоль вроде освежителя воздуха.

Дополнительно можно использовать защитные очки.Если у вас их нет, держите максимальное расстояние между карбюратором и аккуратно наносите очиститель на его поверхность.

Какой инструмент лучше выбрать?

На данный момент можно купить различные вещества для чистки карбюраторов. Их производят десятки компаний. Правила выбора просты. В магазине следует попросить у продавца специализированную жидкость, предназначенную именно для карбюраторов (для очистки). Помните, что WD 40 для этого не подходит из-за высокого содержания масла! Чаще всего специализированные чистящие средства продаются в банках – такие следует покупать в магазинах.

Если вы давно не чистили карбюратор, очистки его поверхности будет недостаточно. При большом содержании отложений необходимо полностью разбирать его по частям, причем каждую часть опрыскивать отдельно.

О мелких деталях

При разборке обратите особое внимание на пружины и маленькие винты. Попробуйте сложить их в отдельную коробку или пронумеровать, чтобы потом не было проблем при сборке карбюратора в конце.При разборе этого элемента необходимо обработать каждую деталь, даже самую маленькую, от консервной банки. При этом с карбюратора необходимо снять все резиновые детали. При контакте с ними растворитель может сильно их деформировать, и они потеряют свои герметизирующие свойства. Также не рекомендуется наносить очиститель на пластиковые детали. Их следует изолировать от этой жидкости.

После того, как вы обработали все механизмы средством, нужно подождать около 10-15 минут, чтобы ржавчина и отложения частично растворились.Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Не пытайтесь ковыряться кистью или палочками в клапанах и отверстиях карбюратора. Через них попадает воздух и топливо, поэтому попавшая туда грязь может сильно ухудшить работу мотора и спровоцировать повышенный расход топлива. Такие отверстия очищаются сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно применять повторно – это вещество имеет очень большой срок годности и практически не теряет своих свойств в течение длительного времени.Далее тщательно просушиваем карбюратор и далее приступаем ко второй части нашего ремонта — регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

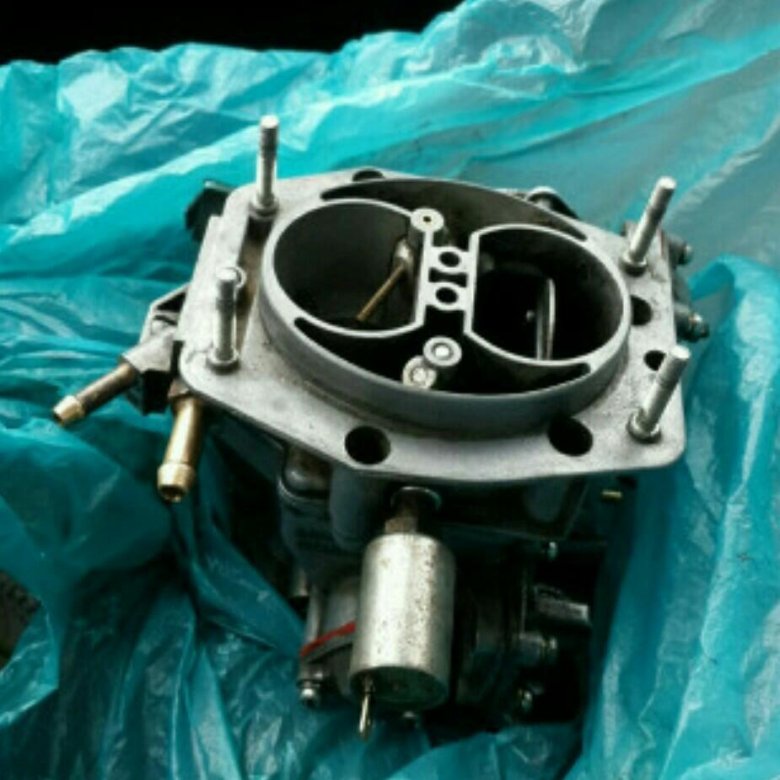

Первое, что вам нужно сделать, это поплавковая камера, которая контролирует уровень подачи топлива.

Не пытайтесь ковыряться в карбюраторе и выходных отверстиях клапанов. Эти отверстия обеспечивают подачу топлива и воздуха, что очень важно для бесперебойной работы двигателя. Такие отверстия очищаются аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель несколько раз.

Закончив очистку карбюратора, тщательно просушите его и можно приступать к регулировке. Эта процедура очень долгая и сложная, но справиться с ней вполне реально. Сначала заводим двигатель и даем ему возможность поработать несколько минут. Далее отключаем его и демонтируем воздушный фильтр. После этого снимаем топливный шланг. Аккуратно отверните несколько болтов и снимите крышку карбюратора. Помните, что одним неправильным движением поплавки можно повредить, поэтому делаем все с особой осторожностью.Затем возьмите штангенциркуль в руки и измерьте зазор от уровня топлива до края кузова.

В идеале это значение должно быть 25,5 миллиметров (допускается разбег в 1-2 миллиметра). Если этот зазор не правильный, нужно подогнуть язычок кронштейна поплавка. Для большей точности проводим эту процедуру несколько раз. Так как крышка уже перевернута, нужно убедиться, что края сопрягаемой поверхности параллельны.

Пусковое устройство

Но это еще не все.Как отрегулировать карбюратор на ВАЗ 2109 дальше? После этой работы переходим к настройке пускового устройства. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации. Сделать это очень просто — откручиваем 4 болта и снимаем кожух механизма. Если он деформирован или треснул, его следует заменить новым. После этого переходим к процессу регулировки пускового устройства. Прежде всего, поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее вставьте шток отвертки.

После этого измеряем зазор, образовавшийся между стенкой камеры и заслонкой. Его необходимо сверить с указанным в документации Solex. Для изменения зазора ослабьте контргайку и поверните регулировочный винт по часовой стрелке или против нее с помощью отвертки. Далее измерьте дроссельный зазор, который на 1-й камере. Полученные данные должны максимально совпадать с нормативными, которые есть в технической документации. Если этот зазор не соответствует норме, отрегулируйте его, поворачивая дроссельный винт.

Регулировка ХХ

Вот и все, теперь дело осталось за малым. Осталось сделать последний этап — регулировку холостого хода. Перед началом этой операции двигатель ВАЗ 2109 необходимо еще раз прогреть до рабочей температуры. Карбюратор должен быть установлен на свое место. Итак, глушим двигатель и смотрим на состояние винта качества смеси. Его следует завернуть, а затем отвернуть на 4 витка. Затем снова запускаем двигатель, убираем подсос и включаем дальний свет с вентилятором.При этом отрегулировать винтом количество топливно-воздушной смеси.

Должен быть установлен в такое положение, чтобы частота вращения двигателя на холостом ходу была не более 800 и не менее 750 оборотов в минуту. После винтового качества достигаем максимальной скорости.

Что делать после?

Затем снова измените число оборотов винта на 900 об/мин. Винт качества поставил на 800 об/мин. после этого последний элемент закручивается до момента неустойчивости. Затем снова открутите его на ½ оборота.Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но для этого нужно знать всю последовательность работ по установке нужных значений на винтах качества и количества топлива, которую мы предоставили в этой статье.

Заключение

Все, на данном этапе вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка оборотов холостого хода возможна только при устойчивой работе двигателя.В противном случае вся работа будет бесполезной.

.
