Ваз 2109 привод: Привод колес на ВАЗ 2108, 2109, 21099
Привод передних колес ВАЗ 2108, 2109 и 21099. Устройство » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i
Кликните по картинке и она увеличится

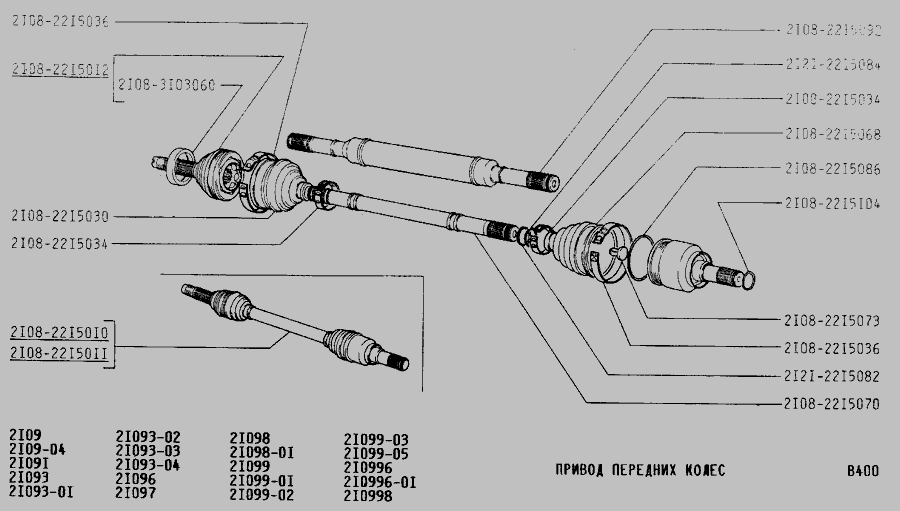

1. Привод правого переднего колеса; | 10, 15. Пыльник ШРУСа; |
Основной особенностью переднеприводного автомобиля является то, что передние колеса являются не только управляемыми, но и ведущими. Чтобы не допускать изменения скорости вращения колес во время их поворота, на валах привода находятся шарниры равных угловых скоростей (ШРУС). Если в переднеприводном автомобиле использовать обычные карданные шарниры, то они быстро сломаются, так как возникнет перегрузка валов привода из-за неравномерной передачи вращения, действующей на ведомое звено. В некоторых автомобилях используются полуоси с двумя синхронными шаровыми шарнирами.
Привод передних колес отличается высокой надежностью и малым объемом места, который требуется для него. Если постоянно ухаживать за автомобилем, то действовать подобный привод будет довольно долго. В современных автомобилях шарниры изготовляются из улучшенного материала, высокой герметичностью и с употреблением специальной смазки.

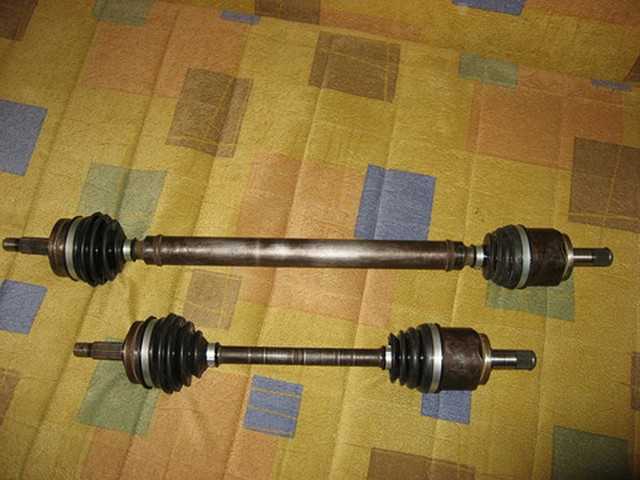

Конструкция приводов обоих передних колес различается только валами: у привода левого колеса он сплошной, а у правого – трубчатый.
Детали шарнира могу двигаться в продольном направлении, так как дорожки в его корпусе и в обойме сделаны прямыми. Проволочный фиксатор и пластмассовый буфер контролируют их движение.
Приводы передних колес постоянно подвержены действию грязи и влаги, а также подвержены действию постоянных нагрузок. Отсутствие герметичности шарниров приведет к тому, что привод быстро сломается. Поэтому нужно постоянно просматривать чехлы и хомуты, чтобы вовремя увидеть на них трещины.
Привода колес ВАЗ-2109

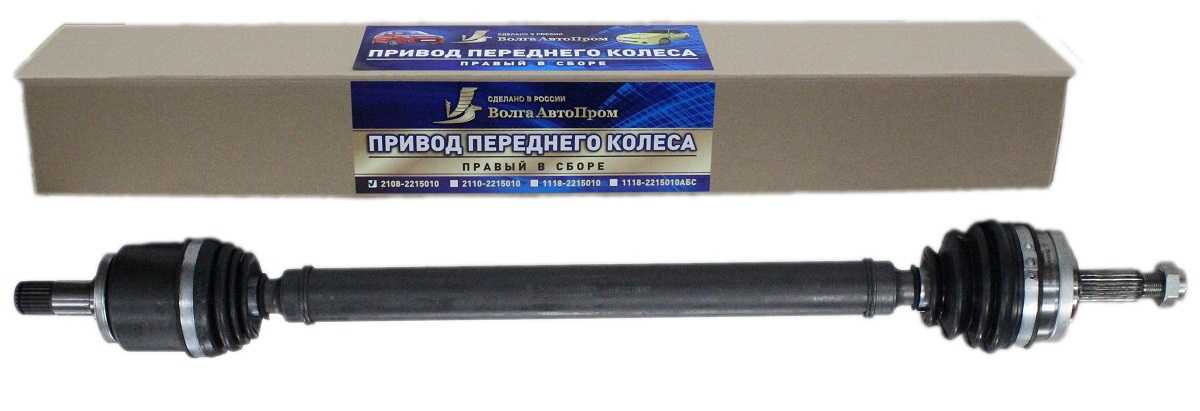

Привод каждого колеса состоит из двух шарниров равных угловых скоростей и вала 10, который у привода левого колеса выполнен из прутка, а у правого — из трубы
Наружный шарнир состоит из корпуса 1, сепаратора 6, внутренней обоймы 3 и шести шариков.
В корпусе шарнира и в обойме выполнены канавки для размещения шариков.
Канавки в продольной плоскости выполнены по радиусу, что обеспечивает угол поворота наружного шарнира до 42°.
Шлицевой наконечник корпуса шарнира устанавливается в ступицу переднего колеса и крепится к ней гайкой.
Обойма 3 шарнира устанавливается на шлицах вала 10 между упорным кольцом 7 и стопорным кольцом 2.
Внутренний шарнир отличается от наружного тем, что дорожки корпуса и обоймы выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении.
Это необходимо для компенсации перемещений, вызванных колебаниями передней подвески и силового агрегата.
При сборке внутреннего шарнира используется селективный метод.
В наружном и во внутреннем шарнирах устанавливаются шарики одной сортировочной группы.
Замена какой-либо одной детали недопустима — шарниры заменяются в сборе.
Детали шарниров смазываются смазкой ШРУС-4, которая закладывается в корпуса шарниров при сборке.
Герметизация шарниров обеспечивается защитными чехлами, которые крепятся хомутами.
— Причина неисправности
Метод устранения
Шум, стук со стороны переднего колеса при движении автомобиля:
— Износ деталей шарниров
Замените изношенные или поврежденные шарниры
— деформация валов привода колес
Замените валы
Утечка смазки:
— Повреждение или разрыв защитного чехла внутреннего или наружного шарниров
Замените смазку в шарнире и защитный чехол
Замена приводов передних колес
Снятие
1.
Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски.
Подцепите отверткой и снимите защитный колпак гайки ступицы.
Отверните гайку ступицы, предварительно расконтрив ее.
При отворачивании гайки ступицы автомобиль должен стоять на земле!
Поднимите и установите переднюю часть автомобиля на опоры.
Отверните болты и снимите колесо.
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.
Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс·м).
С помощью отвертки снимите упорную шайбу.
Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.
Отверните гайку крепления шарового шарнира рулевой тяги.
С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.
Отверните два болта и отсоедините шаровой шарнир рычага передней подвески от поворотного кулака.
Оттяните поворотный кулак со стойкой и выньте шлицевой хвостовик наружного шарнира из ступицы.
С помощью монтировки выдавите хвостовик внутреннего ШРУСа из коробки передач.
Если вы предполагаете снимать оба привода, после снятия одного из приводов вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний ШРУС) и только после этого снимайте второй привод.
В противном случае полуосевые шестерни дифференциала сместятся и при сборке будет невозможно вставить ШРУСы.
Снимите вал привода.
Для замены сальника внутреннего шарнира извлеките его с помощью отвертки из картера коробки и запрессуйте новый сальник до упора рабочей кромкой внутрь коробки.
Если во время эксплуатации были замечены следы подтекания масла в местах подсоединения приводов передних колес к коробке передач, необходимо заменить сальники внутренних шарниров.
Установка
Установите привод передних колес в обратном порядке с учетом следующего:
Установите новое стопорное кольцо корпуса внутреннего шарнира. Всегда заменяйте стопорное кольцо корпуса внутреннего шарнира.
Подсоединяя привод к коробке передач, вбейте его, несильно ударяя молотком по валу вдоль его оси до фиксации хвостовика внутреннего ШРУСа в полуосевой шестерне
После окончания работ проверьте, не повреждены ли грязезащитные чехлы.
