Снятие и установка руля Ваз 2110

Здравствуйте. Сегодня разберемся как снять руль на Ваз 2110.

Инструменты:

плоская отвертка
крестовая отвертка
головка на двадцать четыре
вороток
удлинитель
динамометрический ключ (желательно)

Пошаговая инструкция

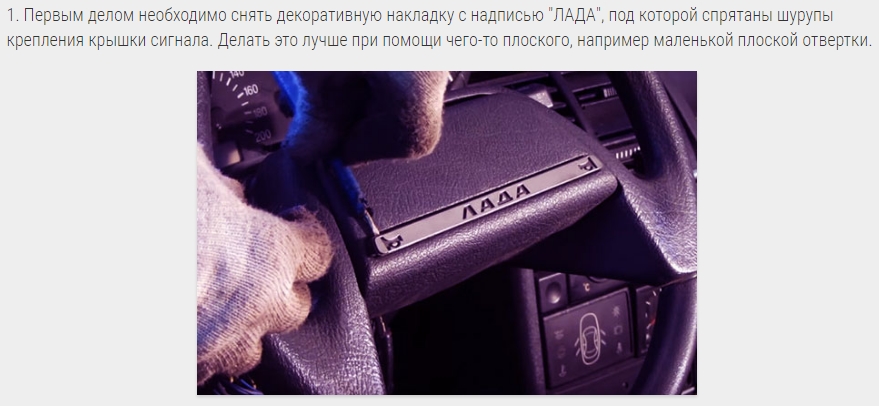

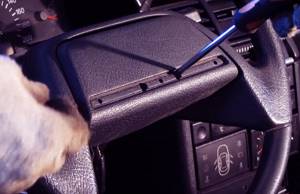

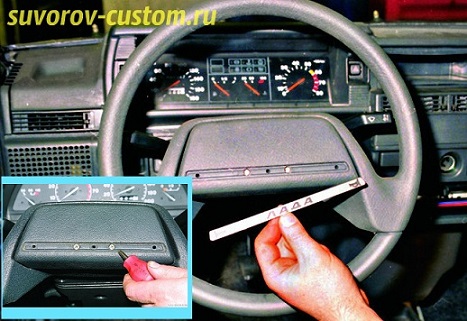

1. С помощью плоской отвертки поддеваем и снимаем на руле табличку Лада.

Поддеваем равномерно с трех сторон.

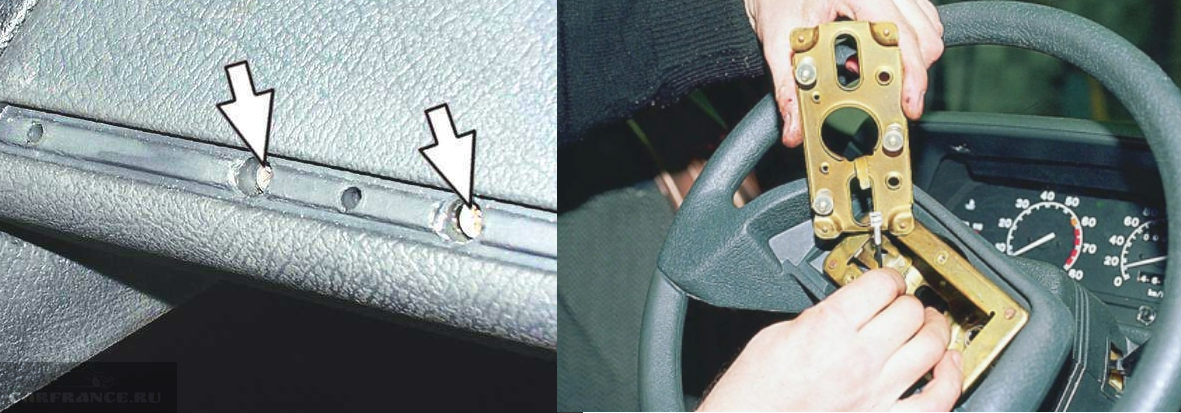

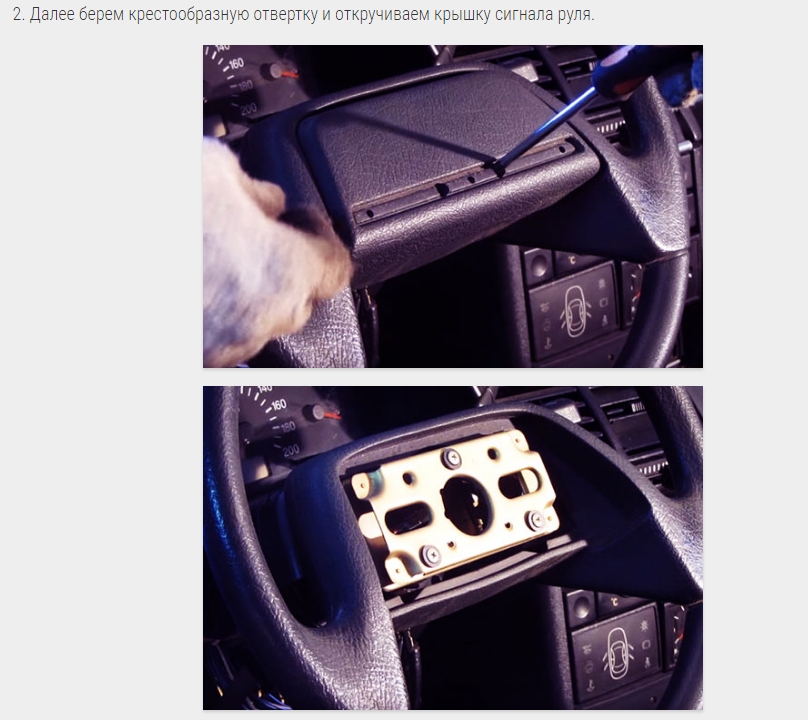

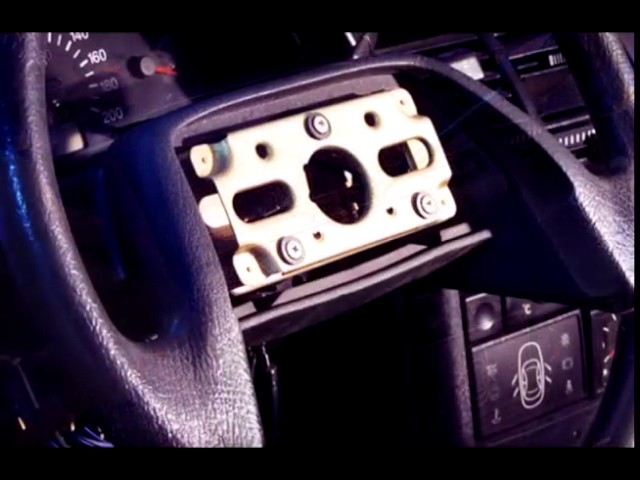

2. Под табличкой Лада есть два шурупа которые удерживают кнопку сигнала. Откручиваем шурупы и снимаем кнопку сигнала.

3. Далее нам нужно заблокировать руль. Вынимаем ключ из замка зажигания и поворачиваем руль до блокировки.

Если у вас блокировка не работает, просто выверните руль влево до упора. В следующем пункте работы вы поймете для чего это.

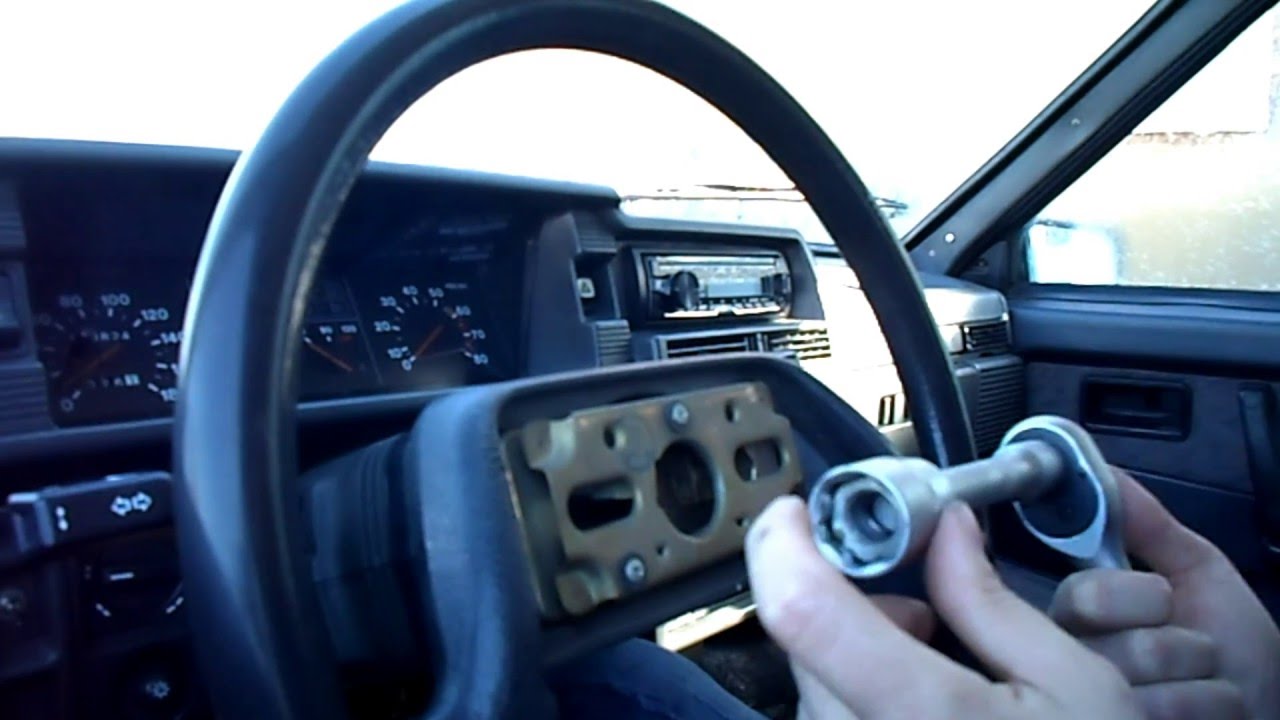

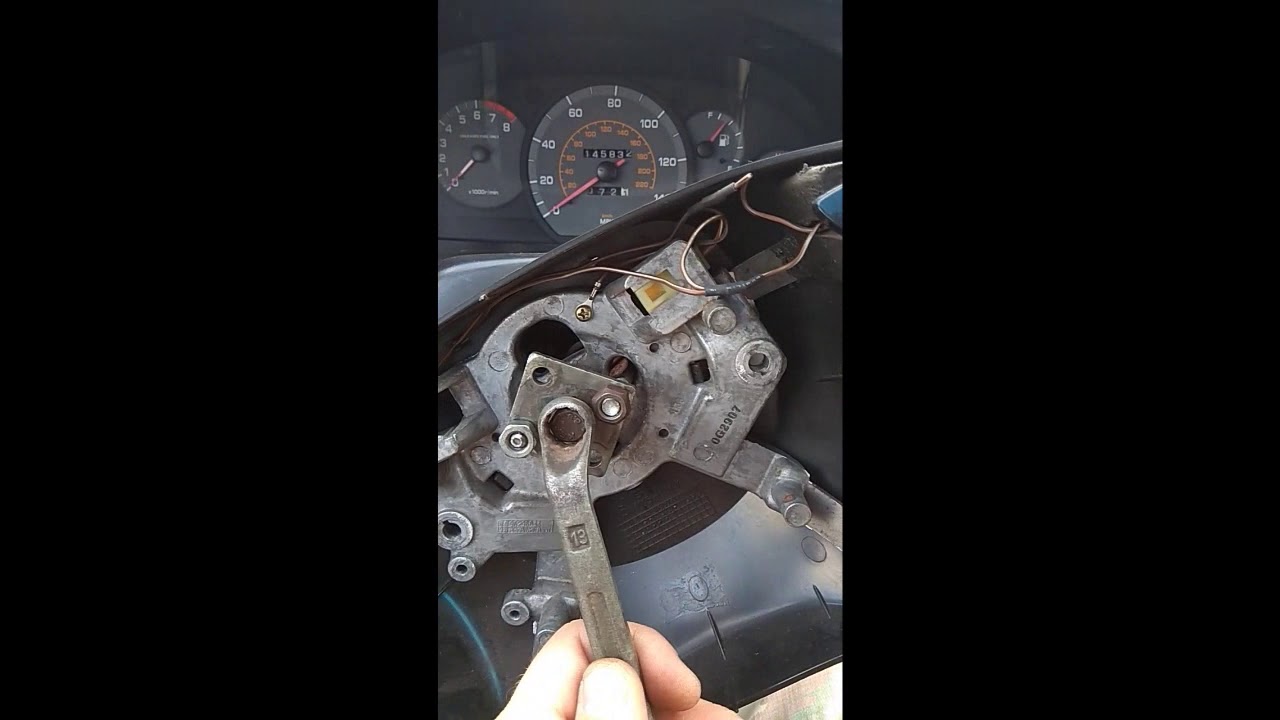

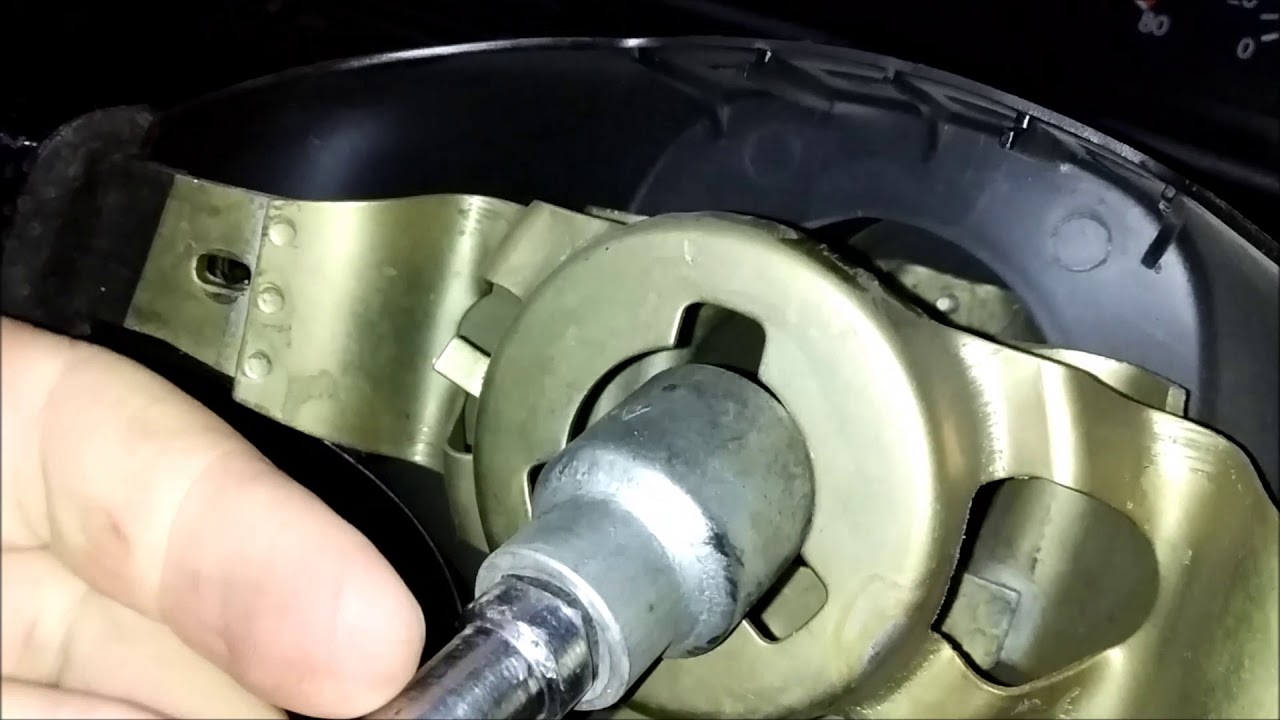

4. Головкой на двадцать четыре откручиваем гайку крепления руля. Откручиваем не полностью чтобы при сбивании руля он не слетел.

5. Устанавливаем руль в положение когда колеса стоят ровно.

6. Перед снятием руля сделайте метки. Это нужно для того чтобы при обратной установке руля не ошибиться и поставить его ровно.

На самом корпусе руля есть метка, она отмечена на фото ниже.

Сделайте по метке которая на корпусе руля ответную метку напротив. Ниже на фото я отметил где это сделать.

[note]Не царапайте пластик, метку можно сделать маркером который без проблем можно смыть.[/note]

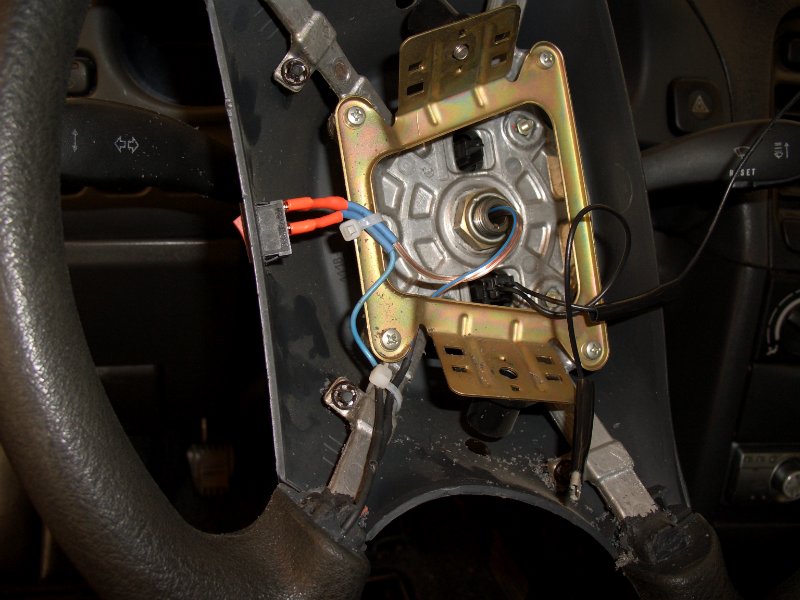

7. Снимаем под рулевой кожух и отключаем провод который идет на кнопку сигнала.

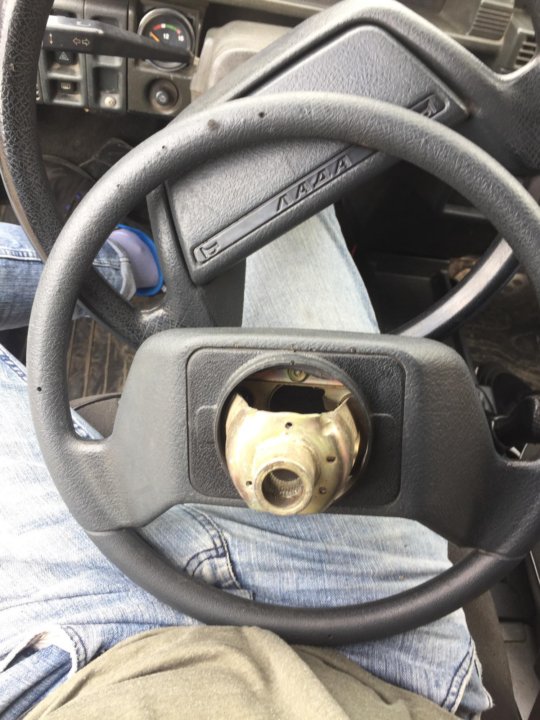

8. Сбиваем руль со шлицов легкими ударами слева и справа с обратной стороны.

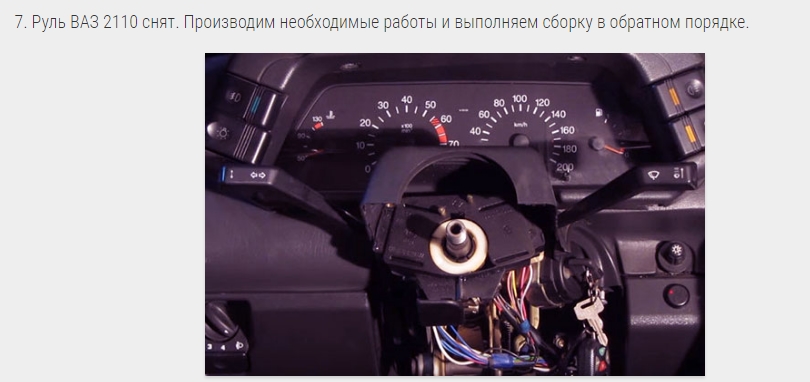

9. Выкручиваем гайку до конца и снимаем руль.

10. Теперь об установке. Есть три важных момента. Первое, это совмещение меток которые мы сделали при разборке. Второе, это совмещение штока на руле который отмечен ниже, с пазом где под рулевые переключатели.

ШтокПаз

Третье, сила затяжки гайки крепежа руля от 30 до 50 Нм.

11. Устанавливаем под рулевой кожух и одеваем руль с соблюдением первого и второго пункта которые описаны выше.

12. Накручиваем и затягиваем гайку крепления руля. Для удобства затяжки можно заблокировать руль.

13. Снимаем под рулевой кожух и подключаем провод который идет на кнопку сигнала.

14. Устанавливаем и закрепляем кнопку сигнала.

15. Устанавливаем заглушку.

16. Устанавливаем под рулевой кожух.

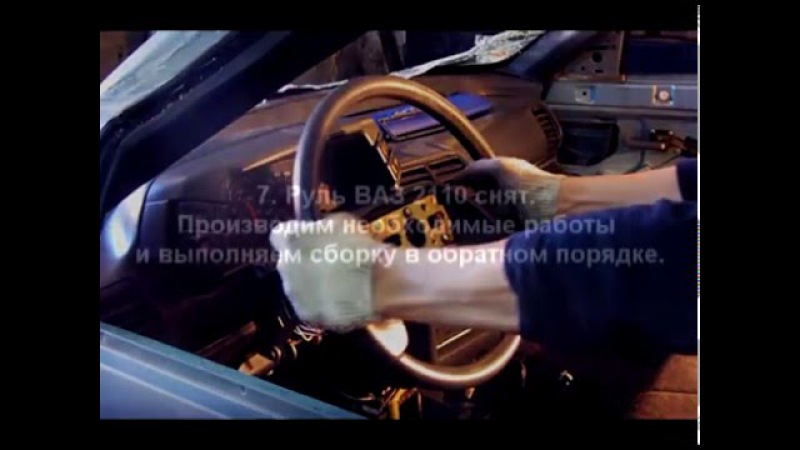

Видео урок

Как снять руль на ВАЗ 2110 своими руками — пошаговая инструкция

Здравствуйте. Сегодня в рубрике Ремонт ВАЗ 2110 я расскажу как снять руль на «десятке». Пошаговый фотоотчет позволит вам выполнить замену руля в домашних условиях, не прибегая к услугам СТО.
Для начала несколько слов о том, для того зачем снимать руль на ВАЗ 2110? Причины могут быть разные, например: перетяжка руля, ремонт или полная его замена в связи с неисправностью или непрезентабельным внешним видом. Снять руль на «десятке» не сложно, для этого достаточно иметь отвертку, головку на «24», а также несколько минут свободного времени.

Как заменить рулевое колесо на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед началом работы, поставьте колёса чтобы они чётко стояли прямо, это делается для того, чтобы руль правильно установился, если Вы желаете его установить точно так же как и ранее (К примеру он ровно стоял), то в этом случае, когда защитную накладку снимите (см. пункт 1 ниже) при помощи маркера, сделайте две метки, одну на панель приборов нанесите, а другую на руль (Если руль будет новый устанавливаться, то со старого, метку на новый, на тоже место перенесите)!

Как поставить гидроусилитель на ваз 2107

Снятие: 1) Сперва сделайте так, чтобы в бортовую сеть ток не шёл, делается это очень легко, берётся гаечный ключ и ослабляется клемма минус и скидывается затем с аккумулятора, как только операция будет завершена, снимите кожух рулевой колонки (см. статью: «Замена кожуха на ВАЗ 2109», они все одинаково снимаются) и затем приступайте к снятию защитной накладки, для этого подцепите плоскую центральную часть рулевого колеса при помощи отвёртки (см. фото ниже) и выкрутите пару винтов крестообразной отвёрткой которые защитную накладку крепят и снимите её с руля, как это на маленьком фото показано.

2) Теперь спец. головка нужна будет и вороток чтобы головку эту одёть или удлинитель, с помощью головки отверните центральную гайку крепления рулевого колеса, но только не полностью выворачивайте её, сделайте так, чтобы гайка прямо на последней резьбе сидеть осталась, потом взяв рулевое колесо с его задней части руками, потяните на себя и рывками сорвите его со своего посадочного места, будьте осторожны с гайкой, потому что если Вы выкрутите очень сильно её, она может слететь и травмировать Вас.

Примечание! Если гайка будет вывернута верно, то руль со своего посадочного места должен будет только сорваться, потом эта гайка отворачивается полностью и руль аккуратно вместе с гайкой, снимается с рулевого вала автомобиля!

3) Но не во всех случаях удаётся сдёрнуть рулевое колесо, иногда оно так сильно сидит, что даже вдвоём его не стронуть с рулевого вала, если и у Вас так случилось, то возьмите молоток и выколотку из мягкого металла, а так же прибегните к помощи помощника, вдвоём выполнять эту работу гораздо удобней, ваши действия и действия помощника: Прикладываете выколотку к рулевому валу и начинаете по ней бить молотком, а второй человек в это время должен будет тянуть на себя руль, можно резко по дёргать его на себя, он должен будет сорваться такими действиями с рулевого вала.

Примечание! У рулевого колеса в задней части есть контактное кольцо звукового сигнала, а так же штифт выключения поворота, если на приобретённом Вами рулевом колесе этого кольца нет или вообще основания отсутствует, то в таком случае всё это перенесите, контактное кольцо крепится при помощи трёх винтов (см. фото 1), отвернув которые его снять будет возможно (см. фото 2), потом из основания вынуть штифт поворота будет нужно или просто следите за тем чтобы он не потерялся, если Вам только кольцо нужно, штифт идёт с пружиной (см. фото 3) и в завершение возьмитесь за основание и отсоедините его от рулевого колеса, предварительно отсоединив при этом колодку проводов от вывода (см. фото 4)!

Установка: Устанавливается рулевое колесо в обратном порядке снятию, во время установки чаще всего случается проблема с гайкой крепления рулевого колеса, она просто падать может, чтобы такого не происходило и гайка в головке сидела хорошенько, возьмите провод и оголите его, а металлической частью, зафиксируйте гайку от падения, как это на фото ниже показано, после установки руля, убедитесь что нет никаких люфтов в зад и в перед и убедитесь что он сидит хорошо.

Примечание! Чтобы жилки провода которые Вы вставите в головку не упали, используйте их только для того, чтобы головку одеть на гайку, после чего потянув за провод, извлеките жилки из головки и закрутите гайку до упора!

Дополнительный видео-ролик: Изучите ролик инструкцию по замене рулевого колеса на десятом семействе, который размещён ниже, он Вам будет очень полезен и в нём указано пару важных советов, которые в статье мы не затронули.

Причины, по которым с автомобиля ВАЗ-2110 необходимо снять руль, бывают разнообразные, например, нужно осуществить его перетяжку, отремонтировать, заменить новым и много чего еще. Сразу необходимо сказать, что такая работа не совсем легкая, но, тем не менее, осуществить ее самостоятельно, не обращаясь в автосервис, возможно и даже полезно. Ведь знания и навыки никогда не бывают лишними. Перед началом работы необходимо приобрести все требующиеся инструменты, а также четко следовать инструкции, иначе можно повредить рулевую колонку, и тогда уж без ремонта на СТО не обойтись.

Рулевая колонка ваз 2114 устройство

Так как же снять руль на автомобиле ВАЗ-2110? В целом тут нет каких-либо особых сложностей, даже если демонтаж производит новичок. Дело скорее в том, что некоторые водители любят упрощать или обходить некоторые действия во время ремонта/замены, а это чревато последствиями.

Итак, начнем.

Метод подтяжки рейки без демонтажа

Для того чтобы подтянуть рулевую рейку на ВАЗ 2110 без ее демонтажа, необходимо подыскать или приобрести особый накидной ключ восьмигранной формы на 17. Как и в предыдущем случае, автомобиль нужно загнать на эстакаду или приподнять при помощи домкрата. Убедитесь, что машина держится надежно, поскольку вам придется работать под ней.

Прежде всего потребуется демонтировать защиту двигателя. Нужно взять отвертку и наладить хорошее освещение в пространстве под автомобилем. Залезьте под машину с тыльной стороны подрамника и доберитесь до рулевого механизма. Найдите место пересечения рейки и рулевого вала, там вы обнаружите небольшую гайку, при помощи которой можно отрегулировать механизм.

Если регулировка этой детали выполняется впервые, вы обнаружите на ней колпачок из пластика зеленого цвета, который устанавливается на заводе при производстве автомобиля. Его можно легко снять при помощи отвертки, главное — не переусердствовать, поскольку колпачок довольно хрупкий и легко ломается.

После демонтажа колпачка необходимо вставить гаечный ключ в восьмигранный проем и отрегулировать рейку. Схема подтяжки гайки остается неизменной. Регулировка выполняется по тем же правилам, что и при разборке. При этом тугость гайки нужно рассчитывать, исходя из силы стука, возникающего при наезде на препятствия. Нет необходимости проворачивать ее до упора, достаточно устранить возникающий шум.

Для проверки результата ваших усилий потребуется резким движением провернуть рейку в какую-либо сторону. Если стук или шум отсутствует, регулировка успешно завершена. Теперь можно надеть колпачок обратно. Процедура регулировки рулевой рейки на ВАЗ 2110 занимает не более 30 минут. Этот интервал актуален для ситуаций, когда рейка регулируется впервые. При необходимом опыте процесс подстройки занимает гораздо меньше времени.

Большинство автосервисов отказывает в этой услуге, поскольку подобная неисправность является незначительной, соответственно, она очень дешевая. По этой причине рекомендуется научиться подтягивать рулевую рейку самостоятельно. После первой попытки вы поймете, что процесс регулировки рейки элементарен и не требует профессиональных знаний.

В каких случаях необходимо снимать рулевое колесо, и какие инструменты для этого потребуются

Несмотря на то что руль, пожалуй, самый надежный элемент в автомобилях марки ВАЗ, порой и он нуждается в ремонте или замене, например:

когда в рулевом колесе замечены неисправности;
если водитель хочет заменить руль новой моделью;
когда внешний вид старого руля больше не устраивает владельца, и необходим новый.

Неисправности могут наблюдаться вследствие того, что износились шлицы и возник люфт, и, как результат, авто плохо реагирует на действия водителя. В таком случае лучше всего заменить руль новым или же совсем другой моделью.

Если причина замены во внешнем виде, то можно или заменить рулевое колесо, или же купить чехол на уже имеющийся.

Также иногда руль необходимо снимать, если нужна починка отдельных элементов. Например, для работы с приборной панелью, или же если требуется ремонт рулевой колонки.

Инструменты для снятия руля:

плоская и крестовая отвертки;
торцевая головка на 24;
удлинитель;
трещотная рукоятка/вороток.

Когда все необходимое под рукой, можно начинать.

Демонтаж рулевой рейки

Чтобы отрегулировать эту деталь автомобиля, рекомендуется полностью демонтировать ее. Для этого потребуются следующие инструменты:

отвертка;
молоток;
плоскогубцы;
набор гаечных ключей.

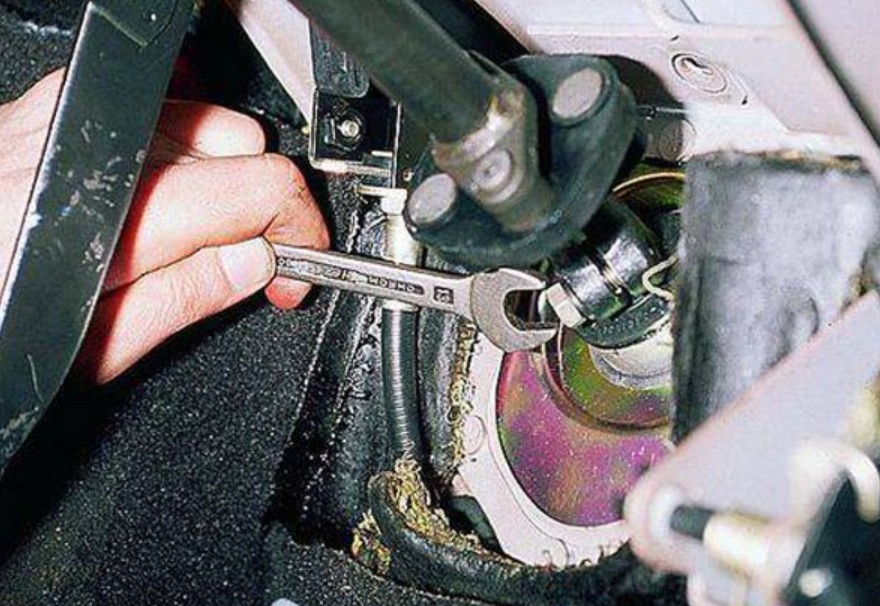

В первую очередь нужно заглянуть в салон, найти место крепления карданного шарнира, который расположен в нижней передней части автомобиля, и раскрутить гайки, крепящие его к валовой шестерне в конструкции рулевой колонки. При проворачивании болта нужно поддерживать его другим ключом с обратной стороны.

После этого переключайтесь на подкапотное пространство, где нужно раскрутить метизы крепления пыльника реек. Эта деталь прикреплена одной гайкой сверху и двумя гайками снизу

Затем потребуется осторожно высвободить и вытащить пыльник

Гаечным ключом на 13 нужно отвинтить гайки, закрепляющие рулевой механизм к переднему щитку при помощи скоб. После этого продвиньте рейку вперед, высвобождая валовую шестерню из проема переднего щитка. Теперь запчасть можно снять легким движением.

Инструкция

Для начала демонтируется накладка, под которой располагаются винты, удерживающие крышку сигнала.

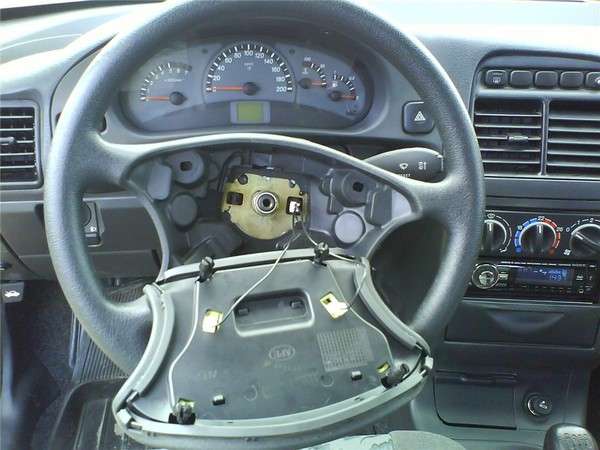

Затем, используя крестообразную отвертку, нужно открутить крышку сигнала руля.
Следующим шагом, после того как крышка снята и получен доступ к креплению рулевого колеса, отвинчивается гайка, которая непосредственно все это удерживает. Для этого используется отвертка на 24 и вороток. Но прежде, чем начинать откручивать гайку, следует провернуть руль вправо до того момента, как он заблокируется. Так сделать это будет легче.
После того как гайку выкрутили, демонтируется рулевое колесо автомобиля ВАЗ-2110. Прежде чем снимать руль, его положение нужно установить ровно по центру. Для этого следует выставить рулевое колесо ровно, а затем, ориентируясь по заводской метке, поставить свою на кожухе рулевой колонки. Можно, конечно, обойтись и без меток, но процесс установки руля благодаря им станет происходить легче и быстрее.

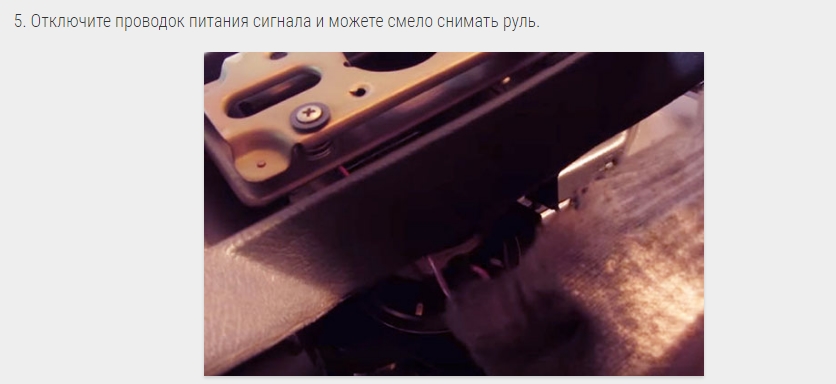

Далее необходимо отключить провод питания сигнала, после чего можно снимать рулевое колесо.
Взяв руль двумя руками, нужно снять его с пазов (если он не снялся с первого раза, просто приложите немного сил). Для облегчения задачи стоит легко ударить по краям рулевого колеса, и при этом тянуть его на себя.

Демонтаж и замена

С причинами и доступными вариантами руля для «десятки» мы уже определились. Потому пришло время избавиться от старого устройства и установить на его место новое рулевое колесо.

Отключите минусовую клемму от аккумуляторной батареи. Так вы сможете избежать возможного короткого замыкания в проводке руля.
Проверьте, ровно ли стоят ваши колеса. Поставьте максимально ровно, дабы упростить самому себе процесс обратной сборки.

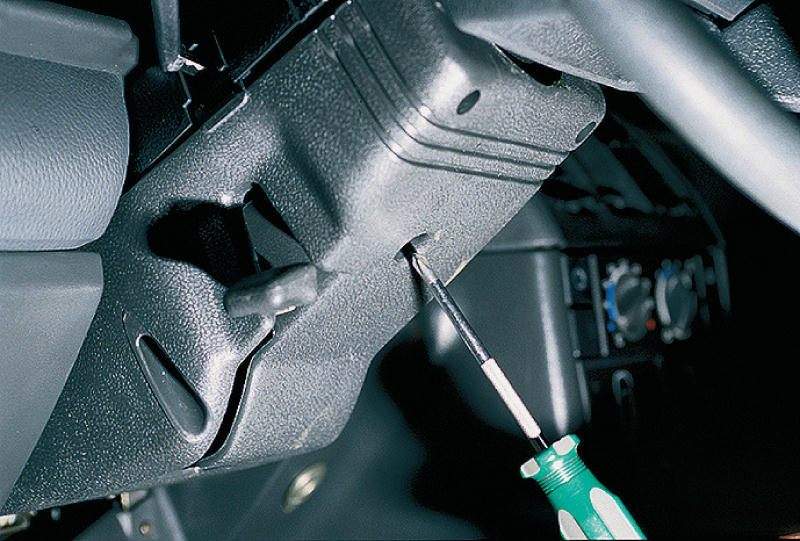

Открутите семь крепежных элементов, которые удерживают кожух рулевой колонки, после чего снимите подрулевой нижний кожух.
Разблокируйте рычаг регулировки положения колонки.
Опустите колонку вниз.
Двигая ее постепенно вверх, снимите верхний кожух.
На руле расположена декоративная накладка. Ее нужно поддеть плоской отверткой.
Вам откроются два крепежных элемента, которые удерживают сигнальную кнопку.
Выкрутите их и снимите кнопку.

Все про рулевое колесо Ваз

Замена рулевого колеса ваз 2110

В первую очередь, необходимо понять такую важную истину: самое безопасное рулевое колесо – это то, которое изначально устанавливается заводом-изготовителем на транспортное средство. Именно оно разрабатывалось специально для определенной модели автомобиля, проходило необходимые испытания и находится в соответствии с действующими нормативами. Однако дизайн штатного рулевого колеса ВАЗ 2110 многим приходится не по вкусу и оставляет хотеть лучшего: очень тонкий обод, при контакте рук с его поверхностью отсутствует комфорт и удобство, гладкий, холодный на ощупь зимой и скользящий в руках летом. Потому владельцы автомобилей довольно часто задумываются над заменой стандартного руля на рулевое колесо иного производителя, купленное в специализированном магазине.Также необходимость замены руля может возникнуть из-за появления потертостей сверху, при потребности выполнения ремонта звукового сигнала.

Примечание. Следует помнить, что, несмотря на большой ассортимент предлагаемых моделей рулей, довольно часто в плане безопасности и качества они являются сомнительными.

Ваз 2110 снятие рулевого колеса

Также следует помнить, что согласно действующим правилам выполнение замены руля транспортного средства фактически считается внесением в его конструкцию изменений.

Конечно же, можно надеть на колесо разные чехлы и кожаные, резиновые или меховые оплетки, однако все равно таким образом заполучить комфортный руль удается не всегда.

Необходимые инструменты

Для работы вам потребуется целый ряд инструментов, которые помогут в процессе работы. На самом деле список необходимого невелик, но лучше заранее положить под руки все необходимое. Так вы упростите себе задачу.

Больше ничего не нужно. В целом, справиться с задачей можно только используя перечисленные приспособления. Иногда водители задаются вопросом, нужен ли помощник, для этой работы. В принципе можно справиться и самостоятельно. Но, иногда могут возникать сложности при демонтаже. В таком случае вам потребуется помощь, но такое случается очень редко. Как правило, при правильном подходе данный ремонт происходит без всяких проблем и осложнений.

Давайте пошагово рассмотрим, как производится снятие руля. Это позволит понять принцип работы и не допустить никаких ошибок в процессе. Итак, снятие производится в следующем порядке:

Для начала поставьте колеса прямо. Этого можно и не делать, но в целом при поставленном прямо руле работать будет проще;
Шлицевой отверткой подденьте накладку звукового сигнала и снимите ее. Чтобы не сломать деталь следует поддевать ее максимально равномерно;
Крестовой отверткой открутите 2 винта, которые крепят крышку клаксона;
Крышка снимается, в некоторых случаях ее нужно поддеть отверткой;
Контакты звукового сигнала крепятся на саморезах. Открутите их;
От контакта отсоединяется провод, и его извлекают;
Головкой открутите гайку. Полностью ее откручивать ее не нужно, достаточно просто ослабить;

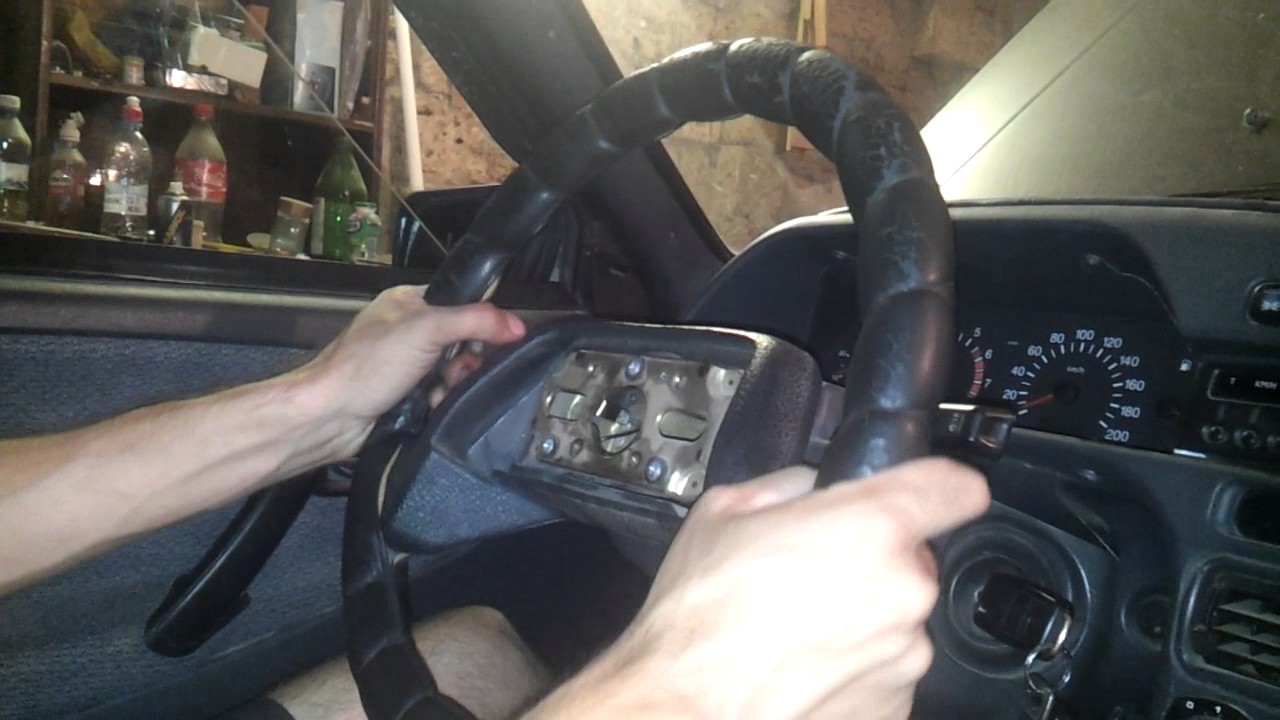

Возьмитесь за руль двумя руками и сильно дерните его на себя. Это позволит снять деталь со шлицов. Нескрученная до конца гайка позволит избежать резкого срыва рулевого колеса с колонки;
Открутите гайку до конца и снимите руль.

Выбор руля – дело ответственное

Спортивное колесо рулевое ваз 2110

Итак:

В процессе выбора подходящего руля, следует учитывать то, что небольшой руль на автомобиле без гидроусилителя ВАЗ или рейки будет намного тяжелее, а руль, имеющий больший диаметр, крутить намного удобнее.

Примечание. Следует также учитывать и рост автоводителя, например, водители с длинными ногами могут коленом упираться в большой руль в процессе перегазовки или переключения сцепления.

Примечание. Это очень важно, так как именно от этого будет зависеть дальнейшее удобство использования выбранного руля.

Осуществление замены руля авто на рулевое колесо с измененной конструкцией может приводить к некоторым изменениям, касающимся эргономики рабочего места водителя. Помимо этого, также изменяется усилие на руль, что в некоторое степени обусловливает нарушения пассивной безопасности в машине.

Комфорт-колесо рулевое для ваз 2110

Замена руля ваз

Люфт рулевого колеса ваз 2110

Для каждого рулевого колеса действуют заводские нормативы, согласно которым определяется допускаемое усилие на них и сопротивление, которое может выдерживать сама конструкция. Именно поэтому, если запланирована замена рулевого колеса, то рекомендуется отдавать предпочтение традиционному рулевому колесу с дополнительной оплеткой из материалов, обеспечивающих более высокую надежность контактов с поверхностью обода руля. Для процедуры потребуются следующие материалы и инструменты:

Крестообразная отвертка;
Головка «на 24»;
Новый руль;
Кусок проволоки или провода;
Мел, маркер или что-нибудь другое для нанесения меток.

Демонтаж руля

Заменять руль не так уж трудно, как кажется с первого взгляда. В процессе замены руля сначала выполняется его снятие.Данная процедура проводится в следующем порядке:

Примечание. Перед выполнением работ не следует забывать вынимать из замка зажигания ключ.

Сначала автомобиль необходимо установить на смотровую канаву или подъемник;
Затем поднимается капот авто и от вывода аккумуляторной батареи отсоединяется клемма «минусового» провода;

Примечание. Отсоединение клеммы связывается с тем, что в руле есть электрические соединения. За счет отключения питания можно предотвратить замыкание и нежелательные соединения электрических проводов.

После этого колеса автомобиля выворачиваются в левую или правую сторону;

Примечание. Рулевое колесо выворачивается до срабатывания устройства, которое запирает рулевой вал.

На руле и приборной панели наносятся метки;
Затем откручиваются семь винтов, фиксирующих корпусные кожухи рулевой колонки, и снимаются нижний подрулевой кожух;
Разблокировав регулировочный рычаг рулевой колонки, колонка опускается вниз. После этого передвижением вверх демонстрируется верхний подрулевой кожух;

Разбор руля

С помощью отвертки поддевается накладка крышки выключателя сигнала и снимается;
Используя крестообразную отвертку, отворачиваются два самореза, которые удерживают кнопку звукового сигнала и крышка вынимается;

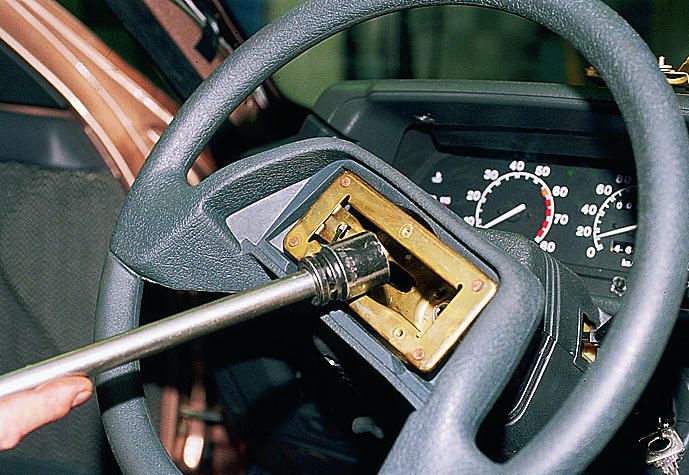

При помощи головки «на 24» отворачивается гайка, фиксирующая рулевое колесо на несколько винтов резьбы, чтобы он мог перемещаться;
С покачиванием рулевое колесо стягивается по шлицам вала.

Примечание. В том случае, когда рулевое колесо невозможно сдвинуть руками, то может потребоваться помощник. Одному нужно тянуть руль на себя, а второму наносить молотком удары по торцу рулевого вала через выколотку, выполненную из мягкого материала.

Перед тем, как окончательно снять руль, следует запомнить, а лучше пометить его положение относительно вала, а также положения выключателя указателей поворота в отношении пластикового кольца;
После отворачивания гайки рулевое колесо снимается;
После совмещения двух колес, метка переносится со снятого руля на новый, который планируется устанавливать.

Монтаж нового руля

Установка

Установка нового руля выполняется в обратной снятию последовательности:

В процессе установки подрулевой переключатель устанавливается в нейтральном положении, после чего можно выполнять установку.

Примечание. Чтобы гайка, которая фиксирует руль, не выпадала из головки в процессе установки на вал, между головкой и гайкой вставляется провод или несколько жилок провода необходимого диаметра.

После наживления гайки снимается головка и вынимается провод, после этого гайка затягивается.
Также в процессе установки руля следует повернуть кольцо переключателя указателей поворотов таким образом, чтобы на ступице штифт входил в паз кольца (кольцом переключатель поворотов возвращается в начальное положение при выходе машины из поворота).
Затем «минусовый» провод подсоединяется к аккумулятору, проверяется работоспособность звукового сигнала и подрулевого переключателя.

Проверка

Проверка вновь установленного руля ваз 2110

После проведения всех необходимых работ, требуется проверка правильности их выполнения. Для этого колеса устанавливаются в ровном положении. В том случае, если при таком положении колес руль не перекошен и находится в центральном строгом положении, без сдвигов в сторону, то установка произведена правильно.
В том случае, когда спицы руля во время движения транспортного средства прямо на ровной горизонтальной площадке располагаются несимметрично, необходимо остановить машину в таком положении, снять рулевое колесо и провести его правильную установку, затем снова проверить на ходу точность установки.

Проведение проверки установки является обязательной процедурой, потому что бывают случаи, когда руль отваливался прямо при движении автомобиля.

Первую неделю после замены рулевого колеса не рекомендуется передвигаться с большой скоростью, привыкая к новому рулю, в особенности это важно учитывать на парковках. Также это необходимо для того, чтобы научиться хорошо определять угол поворота и маневренный отклик машины.
Перед тем, как все-таки решиться на замену руля следует хорошо подумать, нужно ли это. В настоящее время применяется множество технологий и материалов, есть различные компании, предлагающие разнообразные услуги для того, чтобы облагородить автомобиль и сделать его более удобным и комфортным.

Тюнинг руля ваз

Такая услуга обойдется не дороже, чем проведение полной замены рулевого колеса. Ведь процедура замены потребует не только приобретения нового изделия, также придется потратить достаточно количество времени и сил, чтобы выполнить все действия. Огромный плюс таких изделий заключается в том, что после их надевания не придется привыкать к новому рулю и менять свою манеру вождения, а также отказываться от скорости и драйва. Вот видео про тюнинг салона и руля Ваз. А вот фото тюнинга наверху.Все-же, проведение замены своими руками приветствуется. Если делать все, как того требует инструкция, никаких проблем не будет, а цена на автомобиль заметно повысится, ведь его внешний вид намного улучшится.

Добавить комментарийДобавить комментарийСоветуем прочитатьБиение руля на ВАЗ 2109: как убратьЛюфт рулевого колеса ваз 2109 и его устранениеВАЗ 2109 руль туго крутится: как устранитьВАЗ 2109: гидроусилитель руля — как установитьumelyeruki.info2110Снятие и установка руля Ваз 2110

Здравствуйте. Сегодня разберемся как снять руль на Ваз 2110.

Инструменты:

плоская отвертка
крестовая отвертка
головка на двадцать четыре
вороток
удлинитель
динамометрический ключ (желательно)

Как снять руль

Несмотря на логичность и бесспорность утверждения о том, что рулевое колесо, установленное производителем, обеспечивает наивысшую степень безопасности, демонтировать и менять его все-таки приходится. Причины, побудившие автолюбителя к выполнению данного процесса, могут быть, как объективными (люфт рулевого колеса, превышающий допустимые значения, неисправность системы подачи звукового сигнала), так и субъективными (установка руля улучшенного дизайна, спортивного и т.д.).

Знакома такая ситуация и поклонникам многочисленного семейства ВАЗовских «десяток». Данная статья призвана дать исчерпывающий ответ на вопрос: «Как снять руль «ВАЗ 2110»?».

Однако перед тем как произвести замену рулевого колеса, необходимо уяснить несколько, довольно важных моментов:

При выборе диаметра рулевого колеса необходимо учитывать такие факторы, как рост и комплекция водителя, наличие гидроусилителя, режим эксплуатации автомобиля и т.п.

Изменение геометрии и конструктивного исполнения рулевого колеса оказывает непосредственное влияние на изменение эргономики всего водительского места, нарушая прежние, отработанные связи. Кроме того, существенно меняется величина усилия, прилагаемого к рулю, что вносит определенный дисбаланс в уровень пассивной безопасности.

Процедура замены рулевого колеса определяется действующими правилами, как внесение изменений в конструкцию транспортного средства.

Как снять рулевое колесо ВАЗ 2110

Далее вниманию читателя предлагается практическая (пошаговая) инструкция по снятию рулевого колеса «десятки»:

Обесточиваем автомобиль, отсоединяя минусовую клемму от аккумуляторной батареи, тем самым предотвращая возникновение короткого замыкания между контактами звукового сигнала.

Устанавливаем рулевое колесо в среднее положение, ориентируясь на направление колес.

Выкручиваем винты (7 штук), фиксирующие кожухи рулевой колонки. Снимаем нижний подрулевой кожух. Отключаем блокировку рычага, регулирующего положение рулевой колонки, опускаем колонку и демонтируем верхнюю часть кожуха.

Удаляем декоративную накладку рулевого колеса (поддев ее отверткой), откручиваем винты крепления кнопки звукового сигнала (2 штуки) и вынимаем ее.

Посредством торцевого ключа (головки) отворачиваем гайку, фиксирующую рулевое колесо. Перед процедурой демонтажа в обязательном порядке наносим метки положения руля относительно вала, а также замечаем положение выключателя указателя поворотов. Обращаем внимание на осторожность при снятии руля, поскольку данный элемент имеет довольно жесткую посадку и при снятии способен нанести травмы.

Во избежание повреждения конструктивных элементов автомобиля и травмирования человека, производящего демонтаж, рекомендуем не отворачивать полностью гайку фиксации рулевого колеса до момента его (колеса) схода со шлицов вала.

Монтаж рулевого колеса осуществляется в порядке, обратном изложенному выше. Выполняя данный процесс необходимо повернуть кольцо переключателя таким образом, чтобы произошло зацепление штифта ступицы рулевого колеса с пазом кольца, что обеспечивает автоматическое возвращение переключателя в исходное положение.

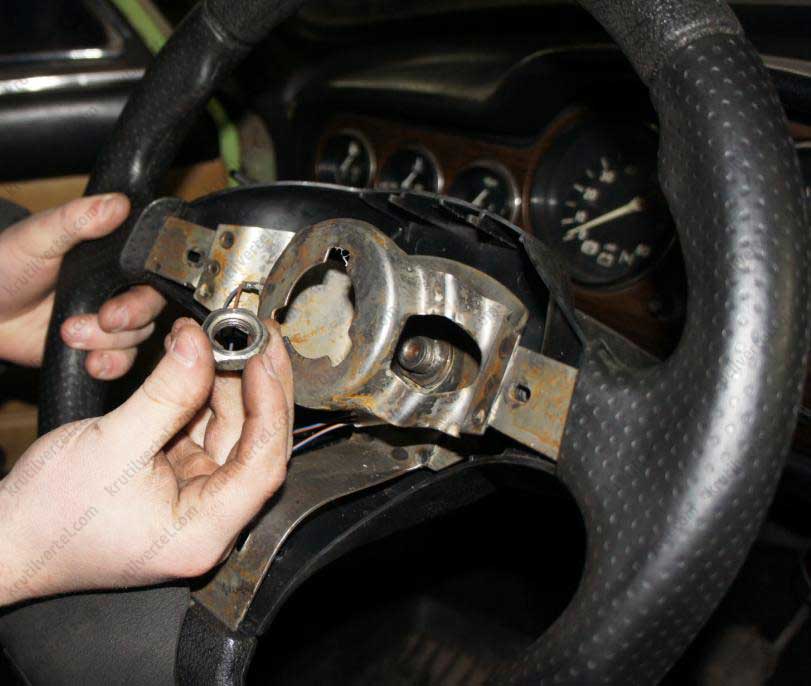

Видео — Замена руля ВАЗ 2106-07

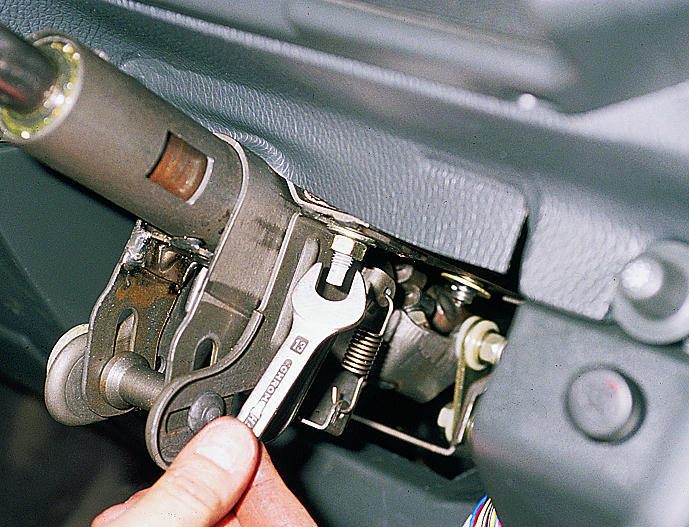

Снятие руля и рулевой колонки Ваз 2110,2111,2112

Снимите » — » с аккумуляторной батареи.

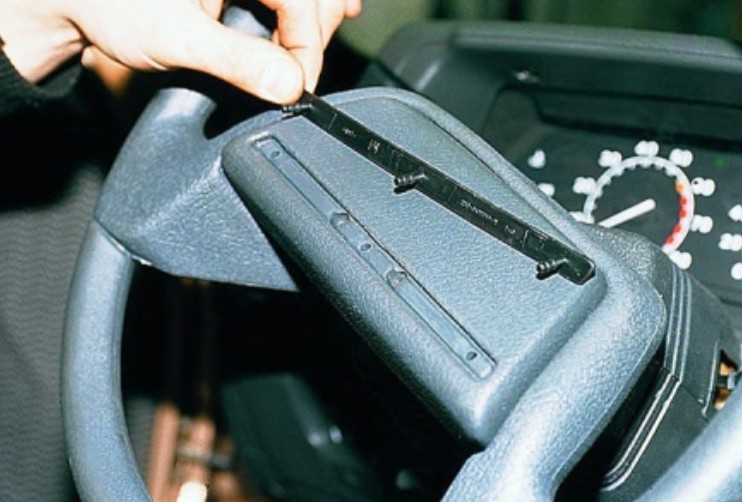

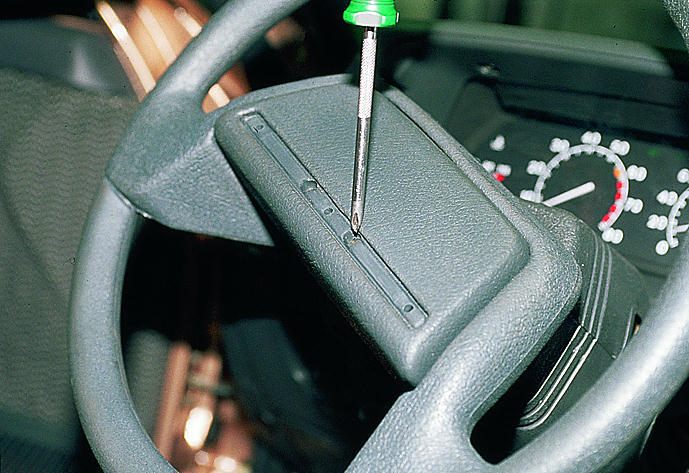

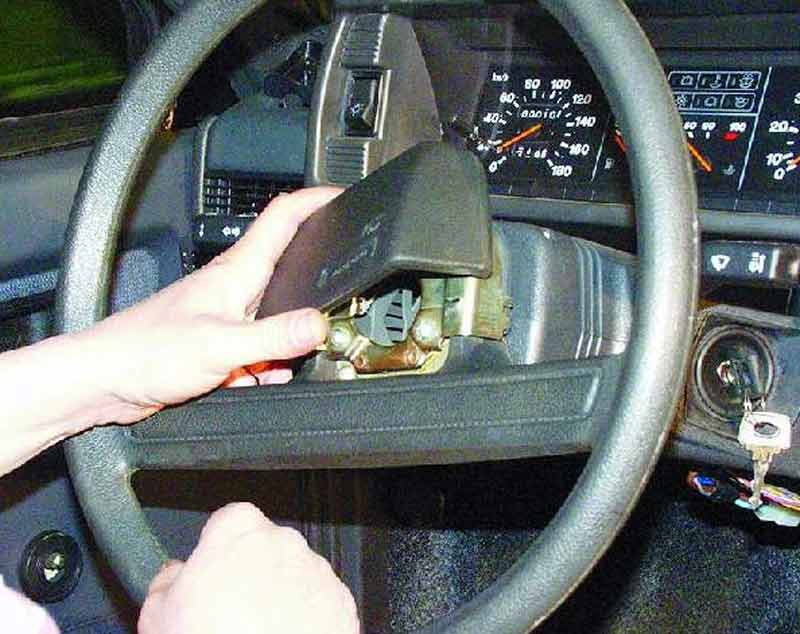

1. Равномерно подденте отверткой накладку крышки клаксона

2.Снимите ее

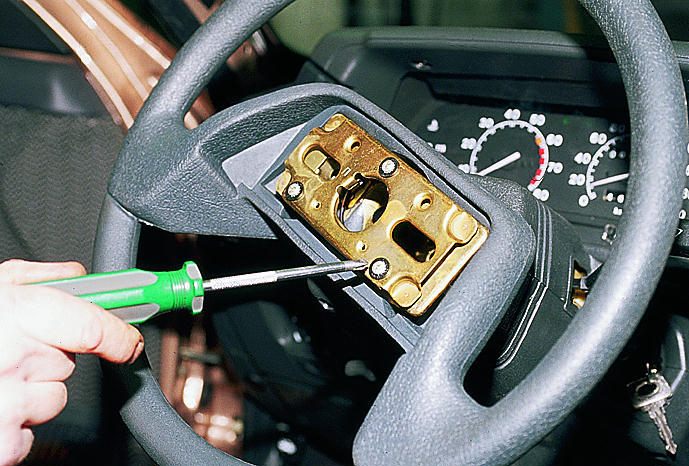

3. Крестовой отверткой отверните два самореза…

4. Снимите крышку.

5. Крестовой отверткой отверните три самореза контакта звукового сигнала…

6. Отсоедините провод и снимите его

7. Головкой «на 24» не до конца отверните гайку крепления руля.

8. Постукивая руками руль с обратной стороны, сорвите его со шлицов. Если колесо резко сорвется с места, то гайка не даст рулю ударить вас. После этого гайку отверните до конца.

9. Если руль очень плотно сидит, тогда один человек тянет руль вверх, а второй ударяет по торцу рулевого вала через мягкий металл.

10. Если нужно заменить контактное кольцо руля, то отсоедините провод

11. крестовой отверткой отверните три винта и снимите кольцо.

12. Снимите подрулевые переключатели и замок зажигания.

13. Ключом «на 13» отверните болт нижнего фланца эластичной муфты (он находится под педалями).

14. У двух болтов крепления кронштейна вала рулевого управления срезные головки, поэтому отверните их, нанося удары зубилом в перпендикулярно вниз.

15. Ключом «на 13» отверните две гайки заднего крепления…

16. снимите рулевую колонку, вынимая вал со шлицев приводной шестерни.

17. На снятой рулевой колонке можно заменить промежуточный вал рулевого управления. Для этого нужно двумя ключами «на 13» отвернуть гайку болта и вынуть его.

18. сдвинте вал со шлицев.

19. Чтобы отрегулировать усилие затяжки фиксатора рулевой колонки, разведите стопорное кольцо…

20. снимите его.

21. Снимите рычаг фиксатора со шлицев и переставте его в нужное положение.

Отрегулировать его можно, не снимая рулевую колонку, нужно только снять его защитный кожух.

При установке рулевой колонки нужно, чтобы лыски на шестерне рулевого механизма совпали с пазом на нижнем фланце эластичной муфты.

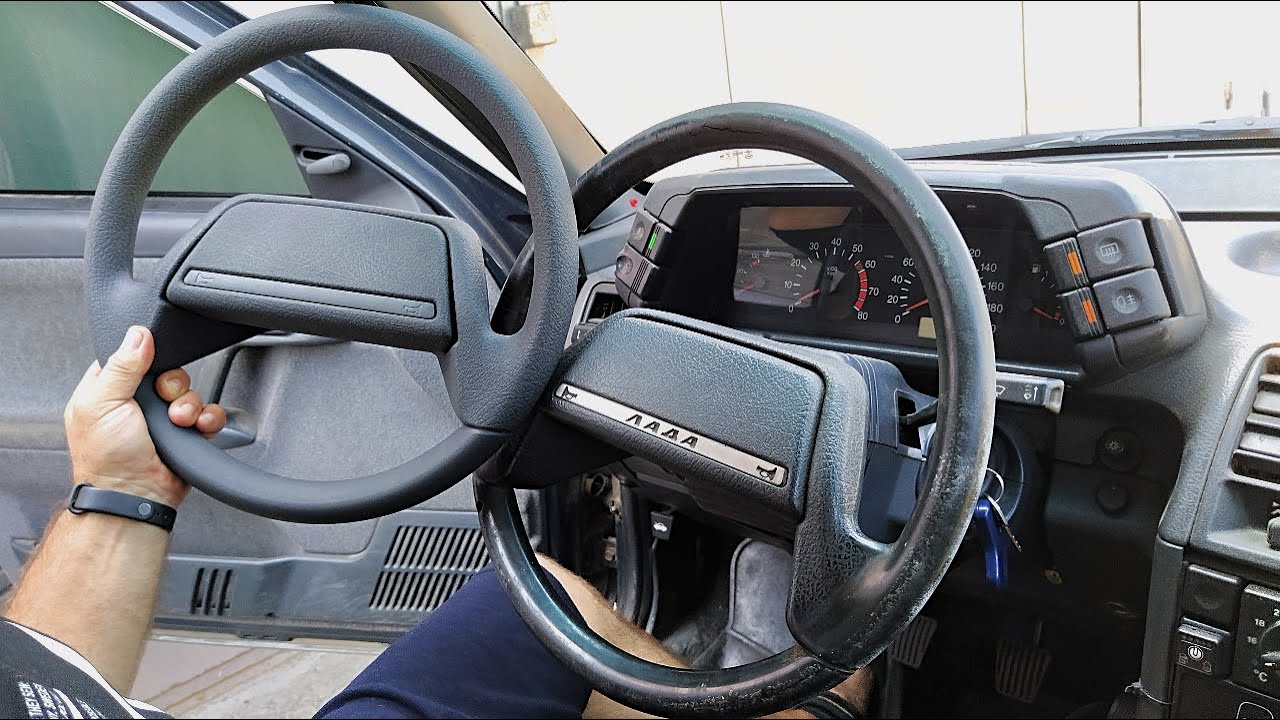

Замена руля lada 2109 (ваз 2109)

Как снять руль? Просто поменяв автомобильный руль на более стильный, вы можете улучшить дизайн автомобильного салона. Некоторые автолюбители предпочитают устанавливать рулевое спортивное колесо, которое привлекательно выглядит.

Но это не единственное его преимущество, кроме этого, такое колесо дает отличную возможность дополнительного контроля во время автомобильного движения. Фотографии сделаны на автомобиле ВАЗ 2114, но в принципе подойдут к следующим маркам машин:

ВАЗ 2114
ВАЗ 2112
ВАЗ 2110
ВАЗ 2109
ВАЗ 21099
ВАЗ 2107
ВАЗ 2106
ВАЗ 2105
Приора
Гранда

Конечно, таким способом можно заменить руль и на иномарке, главное снять пластик. Чтобы поменять автомобильный руль, сначала надо выровнять передние колеса машины, руль во время этого должен быть установлен прямо. Затем снимите клемму со знаком «минус» с аккумулятора. Не забудьте отсоединить разъем автомобильного сигнала. После этого выкрутите все винты крепления кожухов рулевой колонки. Нижний подрулевой кожух требуется снять. Рычаг регулировки рулевой колонки разблокируйте и опустите вниз, потом переходите к снятию верхнего подрулевого кожуха.

Декоративную накладку на сигнале можно легко снять, поддев ее отверткой. Затем открутите все крепления кнопки сигнала, вытащите ее. Отверните гайку крепления рулевого колеса при помощи торцевого ключа или головки. Отворачивайте гайку не до конца! Сделайте метки положения автомобильного руля относительно вала, также отметьте положение выключателя указателей поворотов. Их можно сделать простым карандашом.

Нанесите по рулевому колесу несколько ударов по направлению «к себе», руль после этого должен выйти со шлицев. Когда имеется съемник, то разумнее воспользоваться этим инструментом. Потом открутите гайку, снимите автомобильный руль с рулевой колонки вала. Чтобы стало более ясно, как поменять рулевое колесо, посмотрите порядок действий. Снимаем декор и кнопку сигнала:

После, закрепив руль, держа его рукой, откручиваем гайку и вынимаем руль:

Кожух руля снимается и крепится к новому рулю.:

Руль снят? Тогда пора ставить в нейтральное положение подрулевой переключатель и устанавливать новый руль.Учтите — его спицы должны находиться в горизонтальном положении. Не забудьте повернуть кольцо переключателя указателей поворота — штифт на ступице рулевого колеса должен войти в паз кольца. Теперь закрутите гайку и подключите электрику.

Подсоедините к аккумулятору «минусовый» провод, проверьте работу подрулевого переключателя и звукового сигнала. Напоследок не забудьте испытать новое рулевое колесо в пробном заезде — при движении «по прямой» спицы руля должны быть в горизонтальном положении.

Установленное заводом-производителем рулевое колесо — самое безопасное. Оно представляет собой стандартную деталь, конструкция которой была разработана конкретно для марки автомобиля ВАЗ 2109. В период внедрения деталь прошла необходимые испытания, все параметры соответствуют установленным нормативам. Но дизайн рулевого колеса водителю хочется улучшить своими руками: у руля слишком тонкий обод, что мешает чувствовать себя комфортно при контакте с ним рук. В статье предлагается познакомиться, как выполняется замена руля на ВАЗ 2109 на более удобную модель от других производителей.

Рулевое управление автомобиля ВАЗ 2109

На автомобиле ВАЗ 2109 управление рулем осуществляется реечным механизмом и на рулевом колесе демпфирующим элементом. На схеме представлены:

1 — скоба, фиксирующая рулевой механизм.
2 — опоры узла.
3 — механизм руля.
4 — уплотнительное кольцо.
5 — фланец эластичной муфты.
6 — болт для стяжки.
7 — вал для управления рулем.
8 — верхняя часть кожуха для облицовки.
9 — рулевое колесо с демпфером.
10 — подшипник.
11 — кронштейн для фиксации вала рулевого управления.
12 — нижняя часть кожуха для облицовки.

13 — тяга руля.
14 — наружный рулевой наконечник тяги.
15 — кольцо пружинное.
16 — колпачок для защиты.
17 — кольцо для уплотнения.

Совет: Увеличить срок службы элементов шаровых шарниров тяг можно путем смазывания шарниров трансмиссионной смазкой ТМ-5-18. Для этого медицинским шприцем прокалываются пыльники шаровых шарниров тяг руля, и вводится смазка по 1 см³ в каждый шарнир. Отверстие, прокалываемое иглой шприца, очень маленькое и после окончания операции оно затягивается резиной пыльника.

Как заменить рулевое колесо ВАЗ 2109

Замена руля у ВАЗ 2109 стандартного на колесо измененной конструкции влечет за собой изменение эргономики рабочего места, нарушает пассивную безопасность, меняет усилие, которое нужно приложить к рулевому колесу. При выпуске автомобиля заводом-производителем каждому рулевому колесу присваивается заводской норматив с учетом допустимых усилий сопротивления, которые способна выдержать конструкция.

Совет: Если автовладелец решил, что нужна на его автомобиле ВАЗ 2109 замена руля, то предпочтение нужно отдавать стандартным рулевым колесам, имеющим оплетку из материалов, обеспечивающих более надежный и плотный контакт с его поверхностью. Покрытием руля может быть полиуретан, а оплеткой для него — кожа. Хотя цена такого элемента не малая, но в этом случае изделие будет иметь хорошую устойчивость к нагреву и высокую стойкость к действию химических растворителей.

Инструкция проведения работ:

Перед тем как производить на автомобиле ВАЗ 2109 снятие руля нужно отключить аккумуляторную батарею, поставить авто на ручной тормоз.
Колеса устанавливаются в положение их движения по прямой линии.

Совет: Пулевое колесо на шлицах вала сидит очень плотно. Поэтому нельзя сразу отворачивать гайки крепления колеса: от резкого удара колесо может соскочить со шлицев и нанести травму. Положение относительно вала рулевого колеса предварительно лучше промаркировать. Это поможет при дальнейшей установке.

Снимается декоративная накладка рулевого колеса.

В поздних моделях накладка дополнительно крепится двумя саморезами, находящимися под декоративной планкой:

Поддевается отверткой накладка крышки выключателя сигнала, которая затем снимается.
Отворачиваются крестообразной отверткой два самореза, снимается крышка.
Откручивается гайка фиксации рулевого колеса до тех пор, пока ее торец не будет заподлицо с торцом вала механизма управления рулем.
Рулевое колесо нужно покачать и потянуть на себя. Зачастую этого достаточно для выхода его со шлицев. В противном случае нужно сбить элемент со шлицев вала резкими ударами руки. Если и это не поможет, тогда помощник должен потянуть колесо на себя, и через выколотку из меди или бронзы нужно нанести несколько ударов по торцу рулевого вала.
Откручивается окончательно гайка фиксации колеса.
Фломастером или маркером помечается положение руля на валу. Эта метка нужна для установки рулевого колеса.

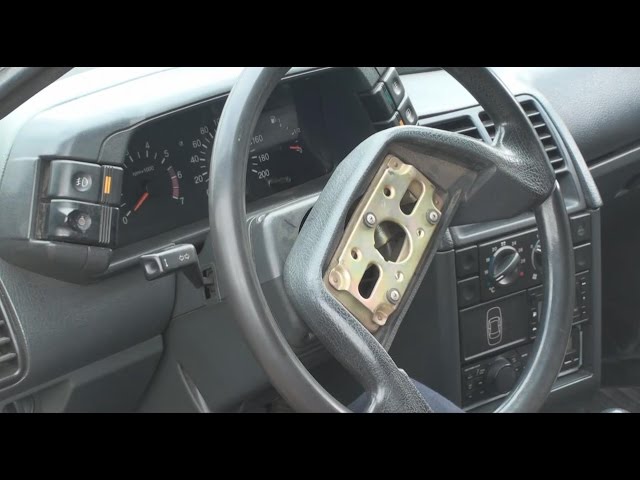

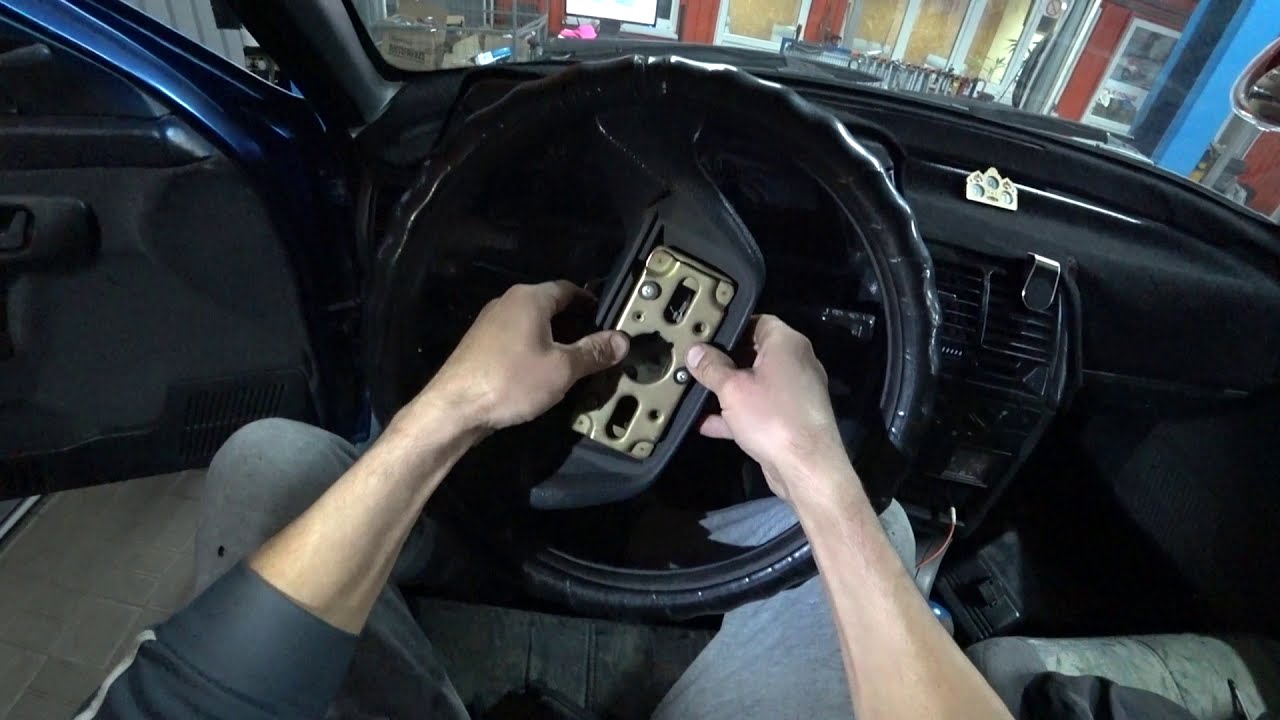

Рулевое колесо снимается, как показано на фото.

Чтобы заменить контактное кольцо нужно крестообразной отверткой открутить три винта.
Отсоединяется разъем проводов.
Кольцо снимается.
Если устанавливается прежнее рулевое колесо, его ставят в обратном порядке по ранее сделанной маркировке. Гайка фиксации колеса затягивается моментом равным 32 — 51 Н.м.

Как выполняется на автомобиле ВАЗ 2109 регулировка руля хорошо видно на видео.

Каким рулем заменить штатный

Одни автовладельцы просто заменяют старый руль, другие решают приукрасить салон, приобретая его с целью сделать на авто ВАЗ 2109 тюнинг руля. Практически все рули взаимозаменяемы, иногда нужно использовать лишь дополнительные втулки. В современных автомобилях ВАЗ 2109 можно использовать «гоночные рули». Их отличие от штатных в уменьшенном диаметре.

Хотя в первое время делать повороты тяжелее с таким рулем, но после привыкания оказывается он удобнее привычного штатного. Руль становится удобнее и поворотливее. При этом передаточное число с вала остается прежним, а изменение диаметра руля вызывает ощущение большей чувствительности при управлении машиной.

Снятие рулевого колеса на автомобиле ваз 2109 выполняют либо для его замены или для выполнения другого ремонта, при котором его наличие будет мешать, например при снятие панели. Для выполнения демонтажных работ нам потребуется торцовая головка с удлинителем, чтобы отвернуть гайку крепления руля к рулевому валу. Порядок проведения работ выглядит следующим образом:

В первую очередь нам необходимо обесточить автомобиль, отсоединив минусовую клемму аккумуляторной батареи.
Далее плоской отверткой поддеваем и снимаем накладку звукового сигнала.
Торцовым ключом ослабляем затяжку гайки крепления рулевого колеса и отворачиваем ее до тех пор, пока она не станет заподлицо с торцом рулевого вала.

!!!Если вы открутите гайку полностью, то при снятие, руль может резко соскочить с вала и ударить вам в лицо. Само рулевое колесо сажается на вал с достаточным усилием.

Теперь резкими ударами руки, сбиваем его с вала. После чего окончательно отворачиваем гайку и снимаем его, предварительно отсоединив от клемм звукового сигнала питающие провода. Если руками сбить не удается, необходимо воспользоваться деревянным бруском, который упирается одним торцом в вал, а по другому торцу наносятся удары молотком, при этом помощник, сидя за рулем, должен тянуть его в верх.

На этом процесс снятия рулевого колеса на автомобиле ваз 2109 завершен. Произведите необходимые ремонтные работы, установку выполните в обратной последовательности.

Источники

Как снять руль и замок зажигания ВАЗ 2110 — автонастрой

В статье подробно описана процедура по снятию и обратной установке рулевого колеса с автомобиля ВАЗ 2110 и замка зажигания для дальнейшего ремонта или замены деталей.

Для начала хочу предупредить, что чтобы снять замок зажигания, обязательно следует сначала снять рулевое колесо и снять рулевые переключатели, иначе не получится. Для выполнения этой работы вторая пара рук не понадобится, так, что всё это можно проделать спокойно одному у себя в гараже.

Как правило, снимают блок зажигания для его ремонта, например для замены контактной группы замка зажигания или прочих неполадок, ведь ремонт очень простой и сразу прибегать к покупке нового нет необходимости.

Порядок работы по снятию и установке руля и замка зажигания:

1. Сперва отсоедините провод от клеммы «-» на аккумуляторе.

2. Теперь выровняйте руль с колёсами по направлению прямо.

3. Далее, чтобы снять руль необходимо открутить 7 винтов, что крепят пластиковую защиту (кожух). Потом можно будет открепить руками нижний пластик, после чего опустите колонку руля вниз и снимите верхнюю крышку.

4. На рулевом колесе на кнопке активации сигнала снимите продольную, горизонтальную накладку и открутите 2 винта под ней, после чего снимите кнопку звукового сигнала.

5. Теперь необходимо не до конца открутить гайку, что крепит рулевое колесо.

Внимание! Руль установлен на шлицах вала с плотной посадкой. Так что полностью открутить гайку будет возможно только после того, как ступица сойдёт со шлицев вала. В противном случае руль соскочит со шлицев и нанесёт травму. Будьте осторожны!

6. Резкими последовательными ударами рукой сбейте вверх руль со шлицев рулевого вала и только потом отверните гайку до конца и снимите рулевое колесо.

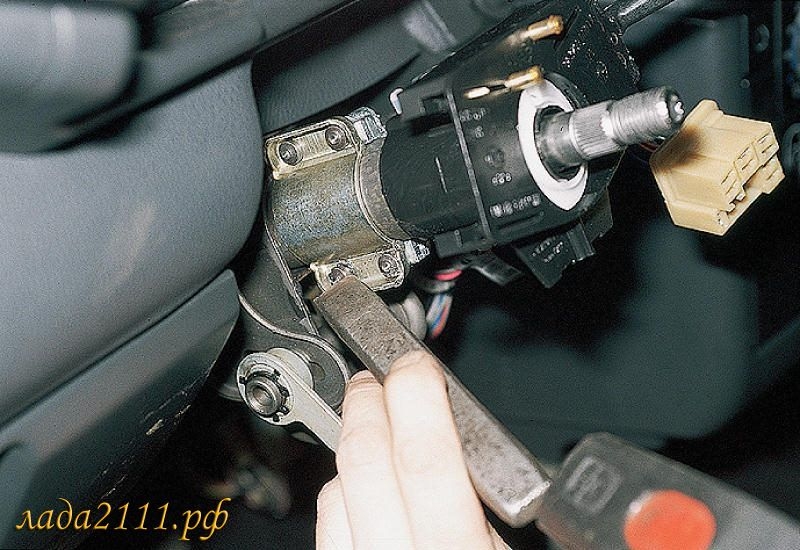

7. Теперь немного ослабьте затяжение болта, что держит основание подрулевого управления и сдвиньте его на себя.

8. От датчика, что показывает давление масла необходимо снять большую колодку с проводами.

9. От блока с контактами на основании нужно снять две колодки с проводами звукового сигнала и только потом снять блок с подрулевыми переключателями.

10. От жгута проводов нужно вынуть колоду с проводами выключателя зажигания.

11. Следует отвернуть 4 болта с самосрезающимися головками при помощи сверла или зубила и молотка. Потом можно будет снять замок зажигания с рулевой колонки.

12. После окончания ремонта замка ставить его обратно нужно только после того, как вы вставите в замок зажигания ключ и повернёте его из положения «0». Это делается для того, чтобы опустить выступ противоугонного устройства.

13. При монтаже основания подрулевых переключателей перед затяжкой болта его крепления отрегулируйте положение основания на рулевой колонке. Для этого установите нижний пластиковый корпус и сдвиньте основание так, чтобы совпали отверстия под винт в кожухе и основании. После этого аккуратно снимите пластик и затяните болт крепления основания.

14. Теперь установите руль обратно в порядке снятию, только поверните кольцо переключателя указателей поворотов так, чтобы штифт на ступице рулевого колеса вошёл в паз кольца (оно возвращает переключатель указателей поворотов в исходное положение при выходе из поворота).

Как снять руль на классике

На чтение 3 мин. Просмотров 356 Обновлено 06.10.2017

Для ремонта некоторых частей автомобиля необходимо снимать руль. Делается это легко и сложно одновременно, главное – знать последовательность действий.

Приемы снятия рулевого колеса общие для всех автомобилей без подушек безопасности. Различия могут быть только в способе крепления кнопки сигнала, различных заглушек и прочих элементов, но общий принцип одинаковый. Рулевое колесо крепится на рулевом валу одной большой гайкой, доступ к которой осуществляется через отверстие в кнопке сигнала посередине руля.

На вазовской классике устанавливали два вида рулевых колес – тонкие и потолще. Соответственно первые ставились на ранние модели, и сейчас таких рулей осталось уже достаточно мало. Рассмотрим снятие «толстого» руля классических «Жигулей». Доступ к гайке у такого рулевого колеса осуществляется через отверстие, закрытое логотипом АвтоВАЗа в центре. Эту эмблему нужно аккуратно поддеть отверткой и вытащить. Далее отключаем аккумулятор, потому что в руле присутствует напряжение для кнопки сигнала и контакты можно замкнуть во время работ по снятию.

Теперь, берем головку на 24, удлинитель, вороток и через открытое отверстие ослабляем гайку крепления руля. Отворачивать полностью ее не нужно, чтобы впоследствии руль не отлетел вам в лицо. Когда гайка будет ослаблена, обеими руками наносим удары по рулю с его внутренней стороны. Удары должны сшибать руль с вала на вас и вот здесь важно, чтобы гайка оставалась на валу, иначе слетевшее рулевое колесо может нанести травму. Когда руль освободится от шлицов и получит свободный ход, гайку можно открутить и снять его.

Часто руль снимается нелегко, то есть удары руками могут ни к чему не привести. В этом случае, отверните крепежную гайку руля полностью, побрызгайте на место соединения руля с валом аэрозольной смазкой, типа «Унисма» или «WD-40» и подождите около пяти минут. Смазка должна проникнуть в соединение и облегчить снятие.

Перед тем, как продолжить снимать рулевое колесо, заверните на несколько оборотов крепежную гайку. После обработки места соединения с валом, руль должен сняться.

Обратно руль устанавливается точно так же: надевается на шлицы рулевого вала и затягивается гайкой. Эмблема устанавливается на место, подключается аккумулятор. Особенность установки заключается в том, что на рулевом валу есть сдвоенный шлиц. Это означает, что рулевое колесо может быть надето на вал только в одном положении – правильном.

Правильное положение руля определяется следующим образом. Поворотом руля выставьте передние колеса так, чтобы они стояли прямо. Широкое окно между спицами руля должно стоять прямо перед панелью приборов. То есть с водительского места должно быть видно все циферблаты и лампочки. Если это окно смещено в сторону, значит, руль установлен неверно – ездить будет неудобно из-за того, что он перекрывает доступ к информации с приборов. В таком случае рулевое колесо нужно переустановить.

Такая проблема при наличии сдвоенного шлица на рулевом валу возникнуть не может, если вал не снимался, и не производились работы с рулевым редуктором. Однако существуют и валы без сдвоенного шлица. Данные изделия явно нестандартные и изготавливаются непонятно кем, поэтому если у вас такой вал и руль можно одеть в любом положении, обязательно проверьте правильность установки перед окончательной затяжкой крепежной гайки.

Также после установки руля нелишним будет проверить работу звукового сигнала. Подключите аккумулятор и посигнальте. Проверьте сигнал в разных положениях руля. Особенно это актуально, если снимался блок подрулевых переключателей. Если все установлено и собрано верно, сигнал должен безупречно работать при любом положении рулевого колеса.

Почитайте также, как снять накладку потолка на классике.

Замена подшипников рулевого вала ВАЗ 2110, 2112 своими руками.

Покажем вам подробную фото и видео инструкцию как своими руками заменить подшипники рулевого вала на автомобилях ВАЗ 2110, 2112, 2111.

Симптомы неисправности подшипников рулевого вала.

Конкретно на машине, на которой производится ремонт, была сильная дрожь в районе рулевого вала. Также руль может сильно болтаться из стороны в сторону. Ощущается значительный люфт как влево вправо, так и вверх вниз.

Замена подшипников рулевого вала на ВАЗ 2110.

Перед началом работы следует скинуть минусовую клемму с АКБ. Нам необходимо снять рулевое колесо, демонтируем пластиковую накладку сигнала, откручиваем головкой на 24 и длинным воротком:

После этого берём рулевое колесо двумя руками и попеременно тянем его на себя. Отвинчиваем тубус:

Отсоединяем штекер с проводами. Далее нам необходимо снять замок зажигания, в нашем случае шляпки болтов были отломаны, скорее всего это было сделано на заводе или у официально дилера, для защиты от угона. Будем пытаться используя зубило отворачивать против часовой стрелки.

Либо если есть сварочный полуавтомат, можно приварить к болтам шпильки и уже их выкрутить. Не забудьте заранее приобрести новые, нормальные болты, чтобы при сборку вам было легко и закрутить. Вытаскиваем стопорное кольцо:

После этого можно снимать ручку и выкручивать гайку, вытаскиваем болт и втулку. Головкой на 13 отворачиваем кронштейн (2 болта и две гайки):

Используя ключ или головку на 13 откручиваем последний болт крепления:

Старый подшипник можно сбить при помощи молотка. Другой подшипник выбиваем при помощи оправки, которую вставляем в «бинокль».

Новый подшипник родной от ВАЗ, номер в каталоге запчастей 6-1000805. Ставится он внутрь пластмассовой частью. Для того чтобы подшипник легче сел, смазываем рулевой вал, можно использовать силиконовую смазку. Сами подшипники рекомендую смазать литолом. Собираем в обратной последовательности, в ролике весь процесс показан от начала и до конца.

Видео замена подшипников рулевого вала ВАЗ 2110

Резервное видео как заменить подшипники рулевого вала в ВАЗ 2110:

Прочитано раз: 1 771; За сегодня: 1

ВАЗ-2110, замена сайлентблоков: подготовка и процесс

Устройство автомобиля включает в себя множество узлов. Важным компонентом любой машины является подвеска. Именно она отвечает за комфорт и безопасность автомобиля. Но если вы думаете, что на мягкость подвески влияют только колеса, амортизаторы или пружины, то глубоко ошибаетесь. Не стоит забывать и о такой составляющей, как сайлентблоки. Этими автомобилями комплектуются любые автомобили, в том числе и ВАЗ-2110.Замена сайлентблоков – процесс не из легких. Однако вы можете сделать это самостоятельно. Что ж, давайте рассмотрим, как производится замена сайлентблоков балки ВАЗ-2110 и что для этого нужно.

Для чего они служат?

Прежде всего отметим, что эту функцию выполняют данные компоненты подвески. Силиконовые блоки – это резинометаллические изделия, обеспечивающие мягкое соединение между деталями. В результате машина едет плавно и мягко. Часть вибраций и ударов поглощают эти резинометаллические изделия.Замена рычагов сайлентблока ВАЗ-2110 производится нечасто. Это не расходный материал. Но есть определенные признаки, по которым можно обнаружить износ. О них мы поговорим ниже.

Симптомы замены

По каким признакам можно понять, что на автомобиле ВАЗ-2110 требуется замена сайлентблоков? Диагностировать целостность уплотнителей можно, не выходя из машины, прямо на ходу. Если во время движения вы заметили характерное царапанье резины или стук, скорее всего, изделие пришло в негодность.Также есть обратная связь. Замена сайлентблоков (ВАЗ-2110 8 клапанов в том числе) проводится и в том случае, когда автомобиль стал крениться на поворотах. Из-за трещин или отработки машина не способна нормально «проглатывать» неровности и крены. Также наблюдается неравномерный износ шин. Со временем этот эффект усиливается. Если проигнорировать эту проблему, на скорости будет бить по рулю, машину уводит в сторону. Поэтому неисправность необходимо устранять на ранней стадии.Если в районе колес появились скрипы и стуки, это говорит о том, что автомобилю требуется замена сайлентблоков задней балки. ВАЗ-2110 можно отремонтировать своими руками. Какие инструменты вам понадобятся? Мы обсудим это дальше.

Подготовка к работе

Итак, для начала необходимо подготовить соответствующий набор инструментов. Помимо новых силиконовых блоков (полиуретановых или резино-металлических, неважно), требуется стандартный набор трещоточных головок, мыльный раствор, универсальная смазка ВД-40.Как вариант, можно использовать аналог от производителя «Маннол». Стоит продукт в разы дешевле, а эффект тот же, отмечают отзывы автовладельцев. Также, чтобы на автомобиле ВАЗ-2110 замена сайлентблоков прошла успешно, нам понадобится смотровая яма, эстакада или подъемник. Конечно, можно использовать домкрат, но это будет очень сложно. Среди специальных инструментов для замены требуется съемник для выпрессовки резинометаллических изделий. Вы можете использовать трубы с шайбами и тиски. Главное, чтобы шайбы и трубка подходили по диаметру.

Начало работы

Итак, загоняем машину на смотровую яму. Далее берем баллонный ключ и срываем колесные гайки (с той стороны, на которой ВАЗ-2110 будут заменены сайлентблоки). Если это передние сальники, то потребуется снять металлическую защиту картера. Часто болты крепления этого элемента «закипают» под воздействием влаги и перепадов температур. Для облегчения работы орехи рекомендуется предварительно замочить Маннолом или ВД-40. Далее откручиваем элементы крепления рычагов подвески (или балки, если это замена задних сайлентблоков ВАЗ-2110).Затем отпустите рычаг. В случае с балкой процедуру ремонта придется проводить на месте.

Как выпрессовать сайлентблок?

Технология расположения резинометаллического уплотнителя не отличается. Неважно, это замена передних глушителей ВАЗ-2110, передних рычагов или стабилизатора поперечной устойчивости. Как мы уже говорили ранее, запрессовку производят специальным съемником или с помощью тисков. Можно использовать «дедовский» метод. Для этого старый сайлентблок прожигается и через несколько секунд тушится.Так он размякнет – достать такой элемент намного проще. Другой способ – использование мыльного раствора. Можно использовать обычное средство для мытья посуды или жидкое мыло. Место соприкосновения изделия с рычагом станет скользким, и деталь легко выйдет.

Запрессовка

Итак, изношенный элемент вышел. Как установить новый? Не поджечь его, как старый? Запрессовка нового сайлентблока производится с помощью специального инструмента. Вы можете сделать это сами. Для этого берем небольшой штифт (длинную шпильку), надеваем на него шайбу соответствующего диаметра и сайлентблоки.После нанизывания кусок трубки. Он будет включать внешнюю часть резинового уплотнительного блока. Шайба и гайка устанавливаются на конце инструмента. Последний, двигаясь по виткам шпильки, будет создавать нужное давление. С другой стороны сайлентблок будет держать вторую шайбу. Плавно закручивая элемент, вы успешно вдавливаете уплотнение в пазы рычага или балки. Часто внутри сиденья остаются следы ржавчины. Его рекомендуется устранить. Сделать это можно наждачной бумагой.Но более эффективным способом является преобразователь ржавчины. Это химическое вещество отлично устраняет коррозию, образуя цинковую пленку на поверхности.

примечание

При установке сайлентблока внимательно следите за тем, как он входит в отверстие. Элемент должен проходить максимально точно по всему кругу. Когда деталь прочно удерживается резиновыми бортиками в посадочном месте, можно смело снимать инструмент. На этом процедура замены сайлентблока завершена. Соберите в обратном порядке.Приведенную выше инструкцию по установке и демонтажу уплотнителей можно использовать как для передней, так и для задней подвески.

Могу ли я следовать правилам?

Следует отметить, что четкой процедуры замены этих элементов не существует. Срок службы сайлентблоков зависит от состояния дорог и манеры вождения. В среднем элементы выходят из строя через 100 тысяч километров пробега. А вот отталкивание должно основываться на скрипах и стуках подвески. Если система издает характерные звуки, это сигнал к проверке состояния уплотнительных элементов.

Сколько стоит?

Даже при нынешнем курсе цена на эти товары просто копейки. Новый элемент передней или задней подвески стоит от 85 до 160 рублей за штуку. Что касается услуг по замене, то в сервисах за эту работу берут от пятисот до тысячи рублей без учета цены самих расходников.

Заключение

Итак, мы выяснили, как произвести замену рычага сайлентблока на ВАЗ-2110. Как видите, процедуру можно выполнить самостоятельно, в гараже (но при условии наличия смотровой ямы).Важный момент – после процедуры замены передних сайлентблоков необходимо отрегулировать развал-схождение колес. В противном случае ваша машина будет «съедать» резину. И вернуть плоский протектор невозможно.

Замена рулевой рейки. Ремонт рулевой рейки

Часто на различных форумах, посвященных автоматике, можно встретить жалобы автовладельцев на стук в руле. В этом случае чаще всего лучшим решением является замена рулевой рейки. Давайте посмотрим, как устроена эта деталь, типичные неисправности и обсудим возможность ремонта.

Как механизм управления?

Эта деталь служит для соединения руля и колес автомобиля. С помощью этой детали усилие от руля передается на колеса автомобиля, в результате чего машина поворачивает.

Редуктор соединяется с колесами через рулевые тяги, а также наконечники. Представляет собой эту деталь зацепления. Шестерня, установленная на валу колонны, входит в зацепление с зубьями рельса. При вращении вала шестерня смещает эту зубчатую часть в сторону.

В большинстве случаев конструкция механизма управления состоит из вала, сальников, пыльников, уплотнительных колец. Вы можете увидеть, как выглядит рулевая рейка. Фотографии можно увидеть ниже.

Типичные неисправности

На первом месте среди повреждений стоит стук. Это самый противный и неприятный для автолюбителя из всех тех звуков, которые доносятся из-под передней оси автомобиля. Сначала этот стук едва заметен, но затем его интенсивность постоянно нарастает.Потом со временем эти стуки сдаются. Через несколько месяцев езда по неровным дорогам становится смертельной. Руль дергается в руках, как раненый зверь.

Интересно, что это проявляется только на небольших дорожных неровностях. А вот глубокие ямы машина преодолевает спокойно. Это первый признак того, что ремонт рулевой рейки.

Еще одной популярной особенностью является плотная работа механизма. Бывает, что руль работает очень туго только в одну сторону. После непродолжительной стоянки под машиной можно наблюдать масляную лужу и характерный гул в ГУР.Все это сигнализирует о том, что вскоре машиной станет невозможно управлять. Это касается гидравлических механизмов. Причиной таких неисправностей являются уплотнители, пришедшие в негодность.

Другая неисправность. Это пьеса. Вы можете почувствовать это своими руками. Рулевое колесо может свободно перемещаться вправо и влево при движении на малой скорости. При этом обязательно пропадает острота и чувствительность реакций на воздействие водителя. Среди причин этого — сломанный угол зубьев редуктора и шестерен, вертикальный свободный ход подшипника, изношенные сайлентблоки и другие механические повреждения. Здесь лучше всего заменить рулевую рейку.

Еще один момент — плохой возврат руля в центральное нейтральное положение. Тут скорее всего деформирован вал, сам шестеренчатый редуктор, либо его картер.

Самодиагностика

Чтобы точно знать, нужна ли вам полная замена рулевой рейки, или можно обойтись простым ремонтом, стоит провести небольшие диагностические мероприятия. Это легко сделать самому.

Ремонта и регулировки можно избежать, если вы слышите обычный стук.Для диагностических процедур потребуется демонтировать руль. Затем следует потянуть вал вверх-вниз. Если есть отчетливое движение, это означает, что в подшипнике рейки нет смазки.

Также можно проверить уровень контакта шестерни и редуктора, а так же возможный люфт во втулке. Делается это при помощи достаточно надежных тисков, а также места соединения тяг. Это делается следующим образом.

Шарнир находится под капотом и тянуть вал.Если движения медленные, то узлы разболтались, это не страшно. Если все эти действия сопровождаются ужасным скрежетом и стуком, то это плохо. Ремонт рулевой рейки неизбежен.

У вас есть три варианта сохранения деталей и возврата автообработки.

Это приобретение ремкомплекта и самостоятельный ремонт, поездка на СТО, а есть еще одно радикальное решение — замена рулевой рейки целиком и полностью со всеми потрохами.

Если есть определенная сумма денег, то, конечно, лучше всего установить полностью новую деталь. Восстановление на СТО обойдется немного дешевле, но гарантий того, как долго прослужит редуктор, нет. Самостоятельный ремонт дешевле, но требует покупки ремкомплекта. Замена рулевой рейки дорого? Цена данной работы на ВАЗ 1500 рублей, плюс сюда еще добавить цену на новую деталь. Получается круглая сумма.

Втулка рулевого механизма

В конструкции редуктора предусмотрена специальная втулка.Если вы чувствуете значительное увеличение усилия при повороте руля, если вы заметили подтеки из механизма, если стуки отчетливо передаются на руль, если при рулевом управлении появляется люфт, то вам потребуется замена втулки рулевой рейки .

Процесс замены

Профессионалы по ремонту автомобилей не рекомендуют выполнять самостоятельный ремонт такого плана, так как этот механизм имеет сложную конструкцию, и для некоторых операций может понадобиться специфический инструмент.Мы не будем слушать экспертов. Ведь для ремонтных работ достаточно обычного набора инструментов, который легко можно найти в любом гараже, а также ремкомплекта.

В ремкомплект входят пыльники, а также сальники, хомуты, гофрированные кольца.

Как разобрать рейку?

Выполнять эту работу в одиночку очень сложно. Эту работу следует делать с другом, соседом и с кем угодно. Партнер нужен на первых шагах. Вот тогда и потребуется разборка и разборка рулевого механизма.

Первым делом нужно снять правую покрышку, а лучше колесо полностью.

На следующем этапе открутите гайку с наконечника. Если гайка сложная, попробуйте замочить ее в WD-40. Затем поверните руль до упора влево.

Итак, с помощью плоской отвертки необходимо отсоединить редуктор. Для более удобной работы следует немного приподнять автомобиль. На следующем этапе снимаем пластиковую заглушку и откручиваем контргайку. Также необходимо снять стопорные кольца, а затем снизу можно снять вал и сальник.Верхний сальник можно снять только после того, как будет удален удерживающий его штифт.

После всех этих действий снимается стопорное кольцо, затем шестеренчатый редуктор, а теперь с него легко и просто снимается пластиковая втулка и сальник.

Компоненты будут в грязи и масле, поэтому их необходимо тщательно очистить. После очистки можно провести осмотр и осмотр. Втулку необходимо заменить, если она серьезно отработана. Гильза обычно выходит из строя из-за коррозионных процессов.

Замена втулки

Дело не сложное, но не всегда получается с первого раза. Нужно работать аккуратно. Ставить свежую втулку в посадочное место не очень удобно. Тело этой детали имеет полукруглую плоскую форму. Именно в таком виде нужно получить специальные «ушки» на рукаве. Удобнее делать это вдвоем. Напарник может работать колесом — тогда часть пойдет легче.

После установки втулку следует хорошо смазать.Для этого можно использовать специальный инструмент или использовать обычный литол. Затем, после сборки и установки тяги, ее шарниры также нуждаются в обильной смазке.

Замена пыльника рулевой рейки

Эта маленькая деталь предотвращает попадание воды, грязи и пыли в этот механизм.

По мере эксплуатации этот ботинок может прийти в негодность, например порваться — тогда его нужно менять. Понять, что порвался этот защитный кожух, получается не всегда.Для того, чтобы убедиться, что багажник цел, следует вывернуть руль до упора вправо и осмотреть интересующую нас часть. Затем — то же самое, но поворот до упора налево.

Колесо должно вращаться, потому что оно двигает тягу и редукторную часть. Вместе с этими элементами деформируется и защитный кожух.

Итак, попробуем заменить деталь без демонтажа.

Для этого снимаем воздушный фильтр, чтобы он нам потом не мешал. Также отключите выход воды. Теперь откручиваем защитный механизм. Это легко сделать, закрутив несколько гаек М10.

Затем ключом на 20 откручиваем тяги и снимаем их, откручиваем хомут крепления механизма к кузову автомобиля. Прорежьте стяжки по крайним сторонам пыльника и снимите его.

Теперь этап очистки. Все должно быть очищено и тщательно смазано. Можно использовать смазку для ШРУСов, литоловую или графитовую смазку. Прежде чем надеть новый ботинок, смажьте его внутреннюю часть.Ведь он движется вместе со стержнями. Наденьте его на направляющую и убедитесь, что он свободно перемещается. Потом откатить все обратно.

Замена рулевой рейки 2110-й ВАЗ

На примере ВАЗ 2110 посмотрим, как выполняется замена данной конструкции. Снятие рейки – самая простая часть работы.

Для этого откручиваем болт крепления сцепления. Вы найдете его под педалями. Здесь вам понадобится ключ на 13. Далее – переместитесь в моторный отсек.Здесь откручиваем гайки, которыми вся конструкция крепится к кузову. Далее выведите механизм вперед, пока не выйдет крепление. Теперь до детали можно добраться через колесную арку. Остается только установить новую деталь и собрать в обратном порядке.

ВАЗ-2110, замена сайлентблоков: подготовка и процесс

Устройство автомобиля включает в себя множество узлов. Важным компонентом любого автомобиля является подвеска. Именно она отвечает за комфорт и безопасность автомобиля.Но если вы думаете, что на мягкость подвески влияют только колеса, амортизаторы или пружины, то глубоко ошибаетесь. Не стоит забывать и о такой составляющей, как сайлентблоки. Этими автомобилями комплектуются любые автомобили, в том числе и ВАЗ-2110. Замена сайлентблоков – процесс не из легких. Однако вы можете сделать это самостоятельно. Что ж, давайте рассмотрим, как производится замена сайлентблоков балки ВАЗ-2110 и что для этого нужно.
