Устройство рулевого управления Ваз 2110, Ваз 2111, Ваз 2112

Конструкция рулевого управления автомобилей ВАЗ-2110, ВАЗ-21102

_____________________________________________________________________________

Рулевое управление ВАЗ-2110, ВАЗ-21102 – травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой. Рулевой механизм – реечного типа.

Рулевая рейка закреплена в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления – приварные, по два с каждой стороны переднего щитка.

Рис.34. Компоненты рулевого управления ВАЗ-2110, ВАЗ-21102

1 – нижняя часть облицовочного кожуха; 2 – кронштейн крепления вала рулевого управления; 3 – подшипник вала; 4 – стяжной болт; 5 – распорная втулка; 6 – верхняя часть облицовочного кожуха; 7 – верхний вал; 8 – рулевое колесо; 9 – крышка выключателя звукового сигнала; 10 – регулировочная втулка; 11 – рычаг регулировки положения рулевой колонки; 12 – стопорное кольцо.

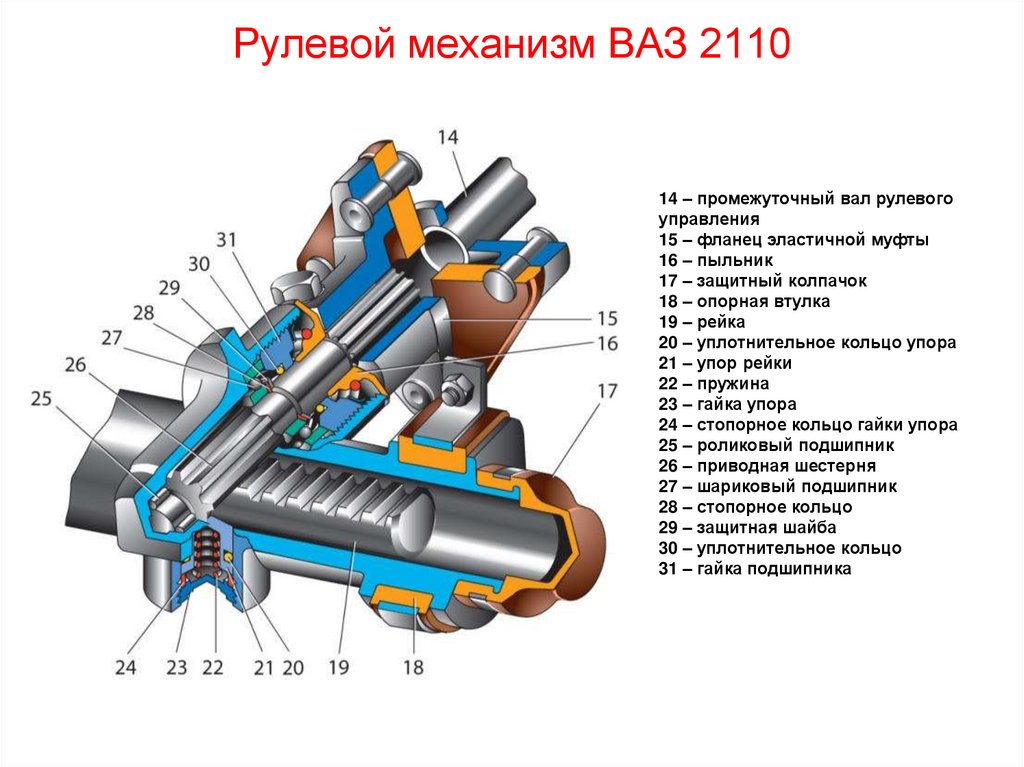

Картер механизма рулевой рейки ВАЗ-2110, ВАЗ-21102 (5) – литой, из алюминиевого сплава. В нем на двух подшипниках установлена приводная шестерня 26, которая находится в зацеплении с рулевой рейкой 19. Передний подшипник 25 (на торце вала) – роликовый, задний 27 (ближе к рулевому валу) – шариковый.

Осевому перемещению вала препятствует шариковый подшипник – его внутреннее кольцо удерживается на валу стопорным кольцом 28, а наружное прижимается в картере механизма рулевой рейки к торцу гнезда подшипника гайкой 31 на валу приводной шестерни.

В выточке гайки находится уплотнительное кольцо 30, а между гайкой и стопорным кольцом – защитная шайба 29. Отворачиванию гайки препятствует зубчатая стопорная шайба.

Гайка закрыта защитным чехлом (пыльником) 16, насаженным на вал приводной шестерни. На пыльнике и картере рулевого механизма имеются метки для установки рейки в среднее положение (при регулировке схождения колес).

Рулевая рейка ВАЗ-2110, ВАЗ-21102 поджимается к зубьям приводной шестерни пружиной 22 через металлокерамический упор 21, уплотненный в картере резиновым кольцом 20.

Пружина, в свою очередь, поджимается регулировочной гайкой 23 (внутренний восьмигранник на «17») со стопорным кольцом 24, создающим сопротивление ее отворачиванию.

Для компенсации теплового расширения деталей между гайкой и упором рулевой рейки при сборке механизма ВАЗ-21102, ВАЗ-2110 выставляют зазор 0,12 мм (максимально допустимый зазор в процессе эксплуатации – 0,2 мм), после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Регулировка зазора между шестерней и рулевой рейкой ВАЗ-2110, ВАЗ-21102 производится после разборки механизма или при появлении стука в процессе эксплуатации.

Если механизм разбирали, то вначале устанавливаем упор рулевой рейки с уплотнительным кольцом до касания рейки, затем вкладываем стопорное кольцо, пружину и наживляем гайку.

Затягиваем гайку моментом 1,12–1,37 кг/см, затем отпускаем ее на два деления (24°), чем обеспечивается зазор 0,12 мм между гайкой и упором рулевой рейки.

Проверяем легкость перемещения рулевой рейки ВАЗ-21102, ВАЗ-2110 , отсутствие стуков и заеданий. Момент сопротивления вращению шестерни исправного рулевого механизма во всем диапазоне хода должен находиться в пределах 5,1-20,1 кг/см при частоте вращения 30 мин-1.

С левой стороны на картер рулевого механизма надет защитный колпачок 17, с правой – напрессована труба с продольным пазом, закрытая защитным гофрированным чехлом 4.

Через этот паз и отверстия в защитном чехле проходят распорные втулки резинометаллических шарниров внутренних наконечников рулевых тяг, перемещающиеся по пазу при работе рулевого механизма ВАЗ-2110, ВАЗ-21102.

Тяги крепятся к рейке болтами 13, проходящими через соединительную пластину и распорные втулки резинометаллических шарниров. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, края которой отогнуты на головки болтов.

Для смазки приводной шестерни, рулевой рейки ВАЗ-2110, ВАЗ-21102 и подшипников шестерни применяют ФИОЛ-1 (примерно 20–30 г на весь механизм), а полость над гайкой подшипника приводной шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Замена и ремонт рулевого механизма ВАЗ-2110, ВАЗ-21102

Рулевой механизм ВАЗ-2110, ВАЗ-21102 снимаем и разбираем для замены защитного чехла и деталей рейки. Демонтировать его можно двумя способами – с рулевыми тягами и без них.

В первом случае выпрессовываем пальцы наружных наконечников рулевых тяг из поворотных рычагов стоек. Во втором варианте отсоединяем от рейки внутренние наконечники рулевых тяг.

Операции по замене и ремонту рулевого механизма ВАЗ-21102, ВАЗ-2110:

— В салоне отворачиваем болт нижнего фланца эластичной муфты.

— Отворачиваем гайки крепления скоб рулевого механизма к передку кузова с правой и левой стороны.

— Сдвигаем вперед рулевой механизм до выхода шлицевого конца шестерни из отверстия передка кузова и вынимаем его через отверстие в брызговике.

— Зажимаем картер рулевого механизма ВАЗ-2110, ВАЗ-21102 в тиски с мягкими губками.

— Снимаем опору и распорное кольцо с правой стороны картера рулевого механизма.

— Срезаем хомуты крепления защитного чехла (они одноразовые). Снимаем защитный чехол.

— Снимаем опору и защитный колпачок с левой стороны картера.

— Отворачиваем гайку упора рулевой рейки ВАЗ-2110, ВАЗ-21102 и вынимаем ее. Извлекаем пружину и стопорное кольцо.

— Ударом картера о деревянную подставку выбиваем упор рулевой рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.

— Снимаем уплотнитель переднего щитка моторного отсека.

— Поддев отверткой, снимаем пыльник шестерни. Снимаем стопорную шайбу.

— Отворачиваем гайку крепления подшипника шестерни и снимаем ее с рулевого вала.

— Захватив лыску шестерни ключом и опираясь им о монтажную лопатку, вынимаем из картера шестерню в сборе с подшипником, а затем рулевую рейку ВАЗ-2110, ВАЗ-21102.

— Поддев отверткой опорную втулку, выводим ее выступы из отверстий картера и вынимаем втулку.

— Перед установкой в картер новой опорной втулки надеваем на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки.

— Устанавливаем втулку, следя за тем, чтобы ее выступы вошли в отверстие картера рулевого механизма ВАЗ-21102, ВАЗ-2110.

— Разрезаем резиновые кольца по контуру втулки и удаляем отрезанные части.

— Снимаем стопорное кольцо с вала шестерни и двухлапым съемником выпрессовываем шариковый подшипник.

— Для выпрессовки игольчатого подшипника применяем специальный съемник.

— Если такового нет, сверлом диаметром 2 мм в торце картера делаем два отверстия так, чтобы они выходили на кольцо игольчатого подшипника.

— Через отверстия выбиваем подшипник из картера. Промываем полость картера рулевого механизма.

— Запрессовываем отрезком трубы игольчатый подшипник.

— Обильно смазав зубья рулевой рейки ВАЗ-2110, ВАЗ-21102, приводной шестерни и подшипников смазкой, собираем узел в обратной последовательности.

— Устанавливаем на место защитный чехол и закрепляем его хомутами.

— Отрегулировав зазор рулевой рейки, закерниваем гайку упора, обмяв резьбу картера.

Вал рулевого управления ВАЗ-2110, ВАЗ-21102 состоит из двух частей, соединенных карданным шарниром. Нижняя часть вала соединена с приводной шестерней 26 фланцем с внутренними шлицами и зажимным винтом через эластичную муфту.

Верхняя часть вала вращается в трубе кронштейна на двух шариковых подшипниках с эластичными втулками на внутреннем посадочном кольце.

Кронштейн рулевого вала ВАЗ-2110, ВАЗ-21102 крепится в четырех точках к приварному кронштейну кузова: передняя часть – болтами со срезными головками через две фиксирующие пластины, задняя – на приварных болтах гайками с пружинными шайбами или самоконтрящимися гайками без шайб.

Кронштейн вала рулевого управления и его труба соединены между собой шарнирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами.

Таким образом, труба может перемещаться как в вертикальной плоскости, так и в продольном направлении относительно кронштейна, позволяя регулировать положение рулевого колеса.

Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки ВАЗ-21102, ВАЗ-2110.

Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка.

Головка болта зафиксирована от проворачивания специальным выступом. При повороте рычага вниз втулка отворачивается и усилие затяжки пластин ослабевает, что позволяет вручную изменить положение рулевой колонки.

Между пластинами и кронштейном установлены пружины, подтягивающие трубу кронштейна в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поворачивают вверх и соединение затягивается, фиксируя колонку.

Рулевой привод ВАЗ-2110, ВАЗ-21102 включает в себя две составные рулевые тяги и поворотные рычаги 11, приваренные к телескопическим стойкам передней подвески.

Каждая тяга, в свою очередь, состоит из двух частей – внутренней 12 (длинной) и наружной 9 (короткой) с разрезными наконечниками с внутренней резьбой, а также регулировочной тяги 8 (соединяющей внутреннюю и внешнюю тяги) с наружной резьбой разного направления на ее концах и шестигранником посередине.

Длина рулевой тяги ВАЗ-2110, ВАЗ-21102 меняется при вращении регулировочной тяги. Для надежного соединения необходимо обеспечить расстояние между торцами наконечников и шестигранника: с внутренней стороны в пределах 10,8-14,2 мм, с наружной – 10,6-16,3 мм.

После завершения регулировки наконечники рулевых тяг стягиваются болтами. Наружная (короткая) тяга 9 соединена с поворотным рычагом 11 через шаровой шарнир 10, состоящий из вкладыша, пружины вкладыша и пальца.

Для защиты от грязи шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образует с наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес.

Замена рулевой тяги ВАЗ-2110, ВАЗ-21102 и наконечников

Работы по замене рулевой тяги ВАЗ-21102, ВАЗ-2110 и наконечников:

— Вывешиваем и снимаем колесо.

— Поворачиваем руль до упора в сторону, противоположную снимаемому наконечнику.

— Вынимаем шплинт и отворачиваем гайку крепления наконечника рулевой тяги ВАЗ-2110, ВАЗ-21102 к рычагу стойки.

— Съемником выпрессовываем палец из рычага.

— При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

— Отворачиваем болт наконечника, а затем наконечник, вращая по часовой стрелке.

— При демонтаже рулевой тяги ВАЗ-2110, ВАЗ-21102 в сборе расконтриваем болт ее крепления к рулевой рейке, отгибая край стопорной пластины, и отворачиваем болт.

— Ослабляем второй болт, отводим соединительную пластину вниз и вынимаем рулевую тягу из чехла.

— Выводим тягу из моторного отсека через колесную нишу.

— Регулировочная тяга имеет шестигранник, левую резьбу для наружного наконечника и правую для внутреннего.

— Установка рулевой тяги ВАЗ-2110, ВАЗ-21102 может вызвать затруднения из-за того, что втулка внутреннего наконечника рулевой тяги должна войти в отверстие резинового защитного чехла рулевого механизма.

— Эту операцию проводим, обильно смазав отверстие в чехле смазкой типа WD-40.

Рулевая колонка автомобиля ВАЗ-2110, ВАЗ-21102

Операции по замене рулевой колонки ВАЗ-21102, ВАЗ-2110:

— Работу проводим при замене узлов и деталей рулевого управления, а также при демонтаже панели приборов.

— Снимаем провод минус с аккумуляторной батареи.

— Поддеваем отверткой накладку крышки выключателя сигнала и снимаем ее.

— Отворачиваем два самореза и снимаем крышку.

— Отворачиваем три самореза подвижного контакта звукового сигнала и снимаем его, отсоединив провод.

— Отворачиваем гайку крепления рулевого колеса, но не до конца.

— Покачивая, тянем на себя и снимаем рулевое колесо.

— Если рулевое колесо сидит очень плотно, помощник тянет рулевое колесо вверх, а по торцу рулевого вала ВАЗ-2110, ВАЗ-21102 наносим удары через выколотку из мягкого металла.

— При необходимости замены контактного кольца рулевого колеса отсоединяем провод, отворачиваем три винта и снимаем кольцо.

— Снимаем блок подрулевых переключателей и выключатель зажигания.

— Отворачиваем болт нижнего фланца эластичной муфты (под педалями).

— Два болта переднего крепления кронштейна вала рулевого управления имеют срезные головки, поэтому отворачиваем их, нанося удары зубилом в тангенциальном направлении.

— Отворачиваем две гайки заднего крепления и снимаем рулевую колонку ВАЗ-2110, ВАЗ-21102, стягивая вал со шлицев приводной шестерни.

— На снятой рулевой колонке можно заменить промежуточный вал рулевого управления.

— Для этого отворачиваем гайку болта, вынимаем болт и сдвигаем вал со шлицев.

— Для регулировки усилия затяжки фиксатора рулевой колонки ВАЗ-2110, ВАЗ-21102 щипцами разводим стопорное кольцо и снимаем его.

— Снимаем рычаг фиксатора со шлицев и переставляем его в необходимое положение.

— Отрегулировать фиксатор можно, не снимая рулевую колонку, а только демонтировав облицовочный кожух.

— При установке рулевой колонки необходимо обеспечить совпадение лыски на шестерне рулевого механизма с пазом на нижнем фланце эластичной муфты.
