Содержание

1. Составные детали и процессы отопителя ВАЗ-2112
2. Отсутствие крана — плюс или минус?
3. Принцип вентилирования
4. Рециркуляционная система
5. Вентилятор и электродвигатель
6. Ручной и автоматический режим работы печки

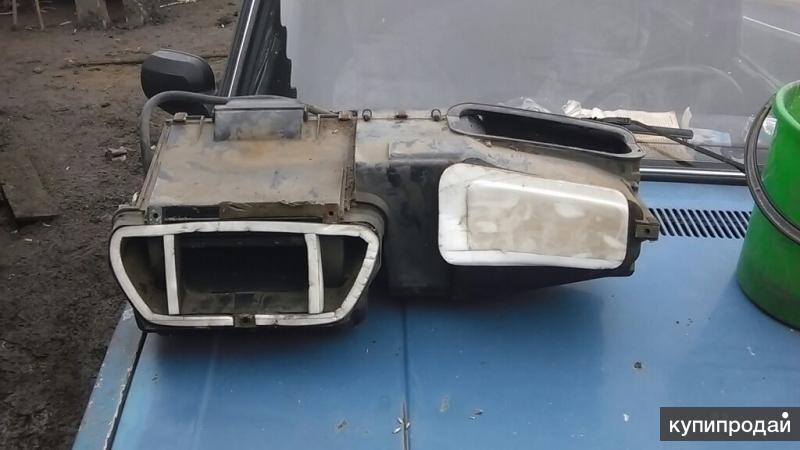

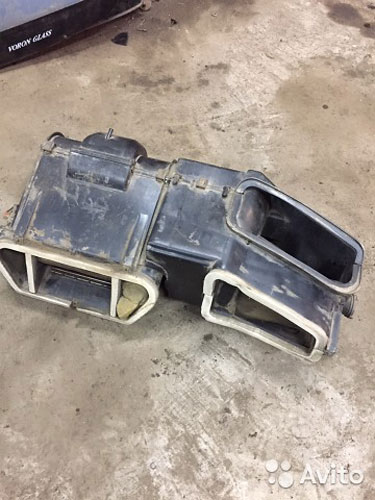

Схема отопителя состоит из следующих элементов:

• клапан электропневматического типа;
• корпус с воздухозаборника отопительной системы, состоящий из передней и задней частей;
• щиток воздухозаборника водоотражательного типа;
• клапан для управления рециркуляционной заслонкой;
• рециркуляционная заслонка на воздухозаборнике;
• заслонка на канале печки;
• заслонка управления печкой;
• радиатор и его кожух;
• штуцеры на пароотводящем и подводящем шлангах;
• электродвигатель печки в корпусе и вентилятор;
• опорная площадка под рычаг с привода заслонки управления отопителем и сам рычаг;
• микромоторедуктор с привода заслонки;
• резистор;
• крышка с кожуха печки.

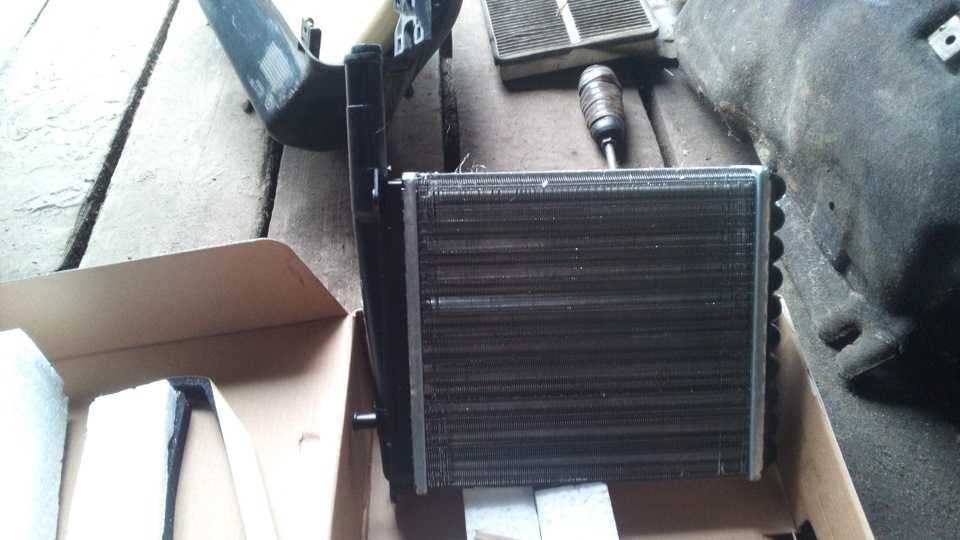

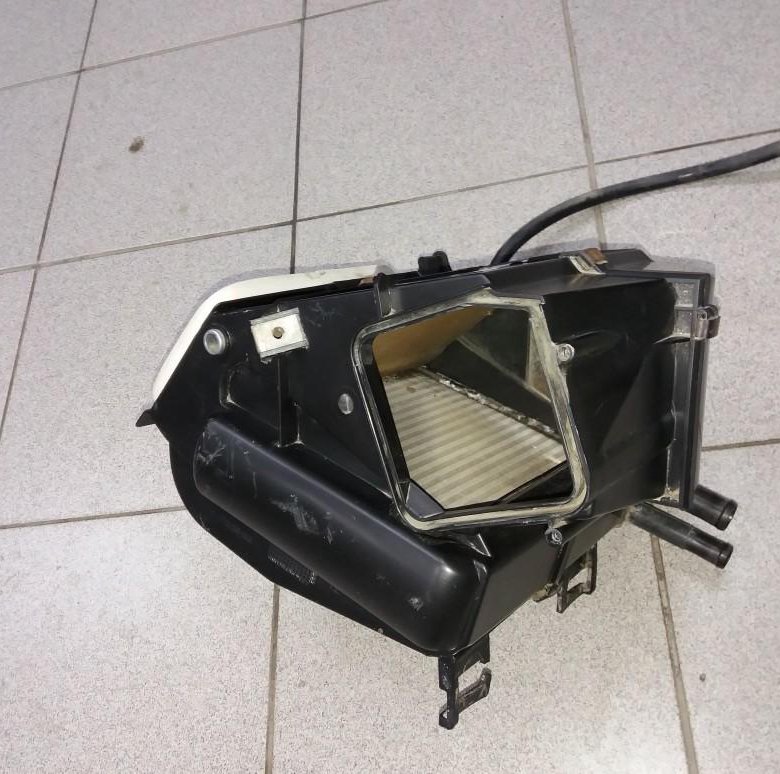

Радиатор располагается в горизонтальном положении под панелью приборов. Он находится в кожухе из пластмассы. В конструкцию радиатора входит два пластмассовые бачка и пара трубок из алюминия, на которых имеются запрессованные пластины. На левом бачке имеется пароотводный штуцер. Прохождение забираемого воздуха через радиатор зависит от положения, в котором находятся заслонки. Если заслонки будут находиться в крайнем положении, то через радиатор может проходить весь поток воздуха или же не проходить вовсе.

Отсутствие крана — плюс или минус?

Если в более старых моделях ВАЗов присутствует кран, при помощи которого можно перекрывать поступление тосола к радиатору, то ВАЗ-2112 не оснащается подобным элементом. Если двигатель работает, то радиатор будет греть вне зависимости от времени года. Подобная особенность конструкции печки позволяет добиться небольшой инерционности, которая присуща системе во время пуска. Другими словами, необходимая температура будет нагоняться за более короткое время. К тому же пользователь не будет сталкиваться с протечками, которые возникают в результате нарушения герметичности крана. За возможность удобного управления работой печки отвечает электронный блок управления, который генерирует необходимые команды.

Как мы уже знаем, в схеме отопителя ВАЗ не предусмотрен кран отопителя. Для управления температурным режимом внутри салона предусмотрена воздушная заслонка. Этот механизм отвечает за регулирование потока нагретого воздуха. В ВАЗ-2112 подача тосола в систему отопления осуществляется в круглогодичном режиме, что устраивает не всех водителей. Поэтому некоторые владельцы ВАЗ-2112, 21124 и других моделей, относящихся к десятому семейству, дополнительно устанавливают кран, который позволяет контролировать подачу тосола.

Управление печкой ВАЗ-2112 имеет автоматический характер, а погрешность температуры не превосходит 2 градусов. Наличие воздушной заслонки на практике оказывается более предпочтительным, поскольку кран имеет склонность к закисанию и заклиниванию. Одним словом, с воздушной заслонкой отопление получается менее проблемным и более надёжным.

Принцип вентилирования

В автомобилях ВАЗ десятой серии за вентиляцию салона отвечает приточно-вытяжная система. Принцип её работы заключается в подаче воздуха внутрь салона через специальные отверстия, которые располагаются в накладке на ветровом окне. Этот процесс может осуществляться самостоятельно во время движения машины или принудительно за счёт работы вентилятора. Для выхода воздуха также имеются специальные отверстия, которые можно найти между обивкой и внутренними дверными панелями. Дальше поток воздуха следует через отверстия, которые располагаются в торцах дверей. Через эти отверстия воздух может только выходить, но не поступать внутрь автомобиля, чему препятствуют клапаны. При такой системе вентиляции получаем более совершенную теплоизоляцию и медленное остывание салона.

Рециркуляционная система

Чтобы салон быстрее прогревался, а с улицы не поступал холодный воздух, что особенно актуально во время езды по запылённым дорогам, в автомобиле предусмотрена система рециркуляции. На панели приборов располагается кнопка рециркуляции, при её нажатии активируется электропневмоклапан. За счёт разряжения заслонка системы рециркуляции, которая располагается внутри впускного трубопровода, блокирует поступление наружного воздуха внутрь автомобиля. Рециркуляционная система может быть активирована исключительно при запущенном моторе. При включённом вентиляторе циркуляция воздуха по салону будет продолжаться, при этом будут задействованы воздуховоды отопительной системы.

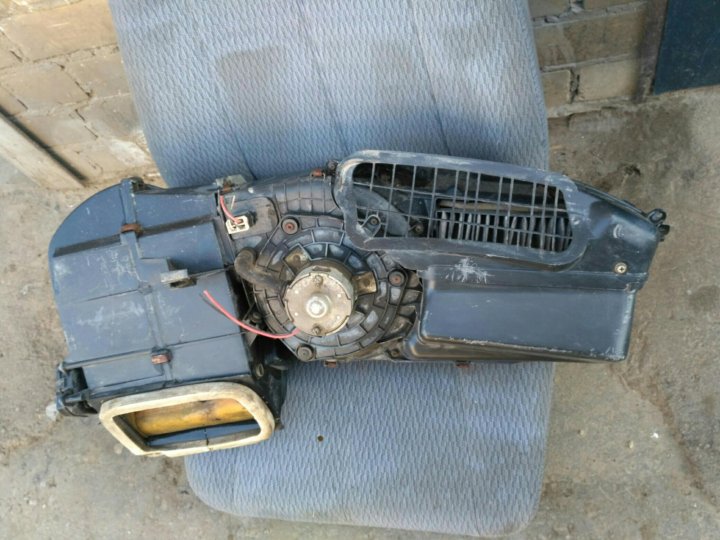

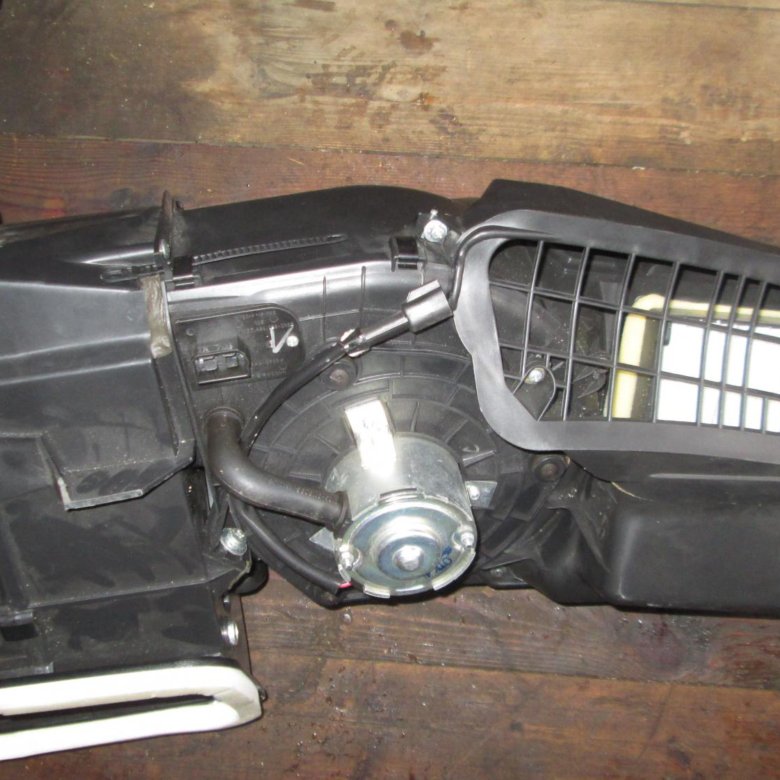

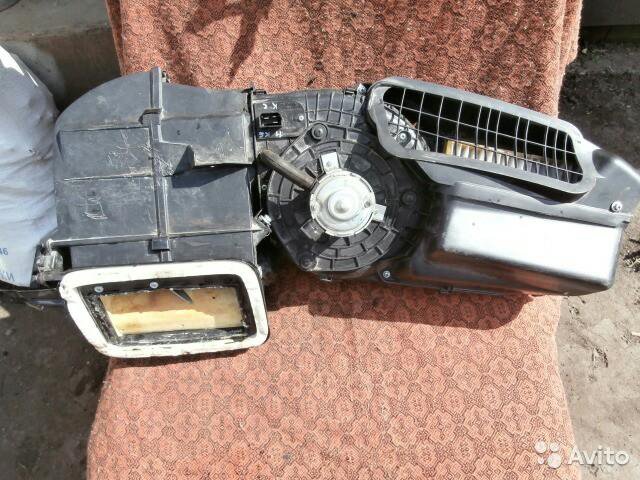

Вентилятор и электродвигатель

Вентилятор может работать в трёх режимах:

• низкая скорость;
• средняя скорость;
• автоматический режим.

Электродвигатель на вентиляторе устанавливается коллекторного типа, с постоянными магнитами и постоянным током. Если частота вращения будет максимальной, то показатель потребляемой силы тока составит 14 А.

Электродвигатель может работать от бортовой сети или посредством дополнительного резистора. Первый вариант работы подразумевает максимальную скорость. В конструкции дополнительного резистора имеется две спирали с различным сопротивлением на 0,23 и 0,82 Ом. При включении в цепь сразу двух спиралей вращение вентилятора осуществляется на небольшой скорости. Включение одной спирали с сопротивлением 0,23 Ом позволяет вентилятору работать на средней скорости.

Колесо вентилятора запрещено спрессовывать с вала электродвигателя, поскольку такие действия могут нарушить балансировку. Если требуется ремонт электродвигателя может заключаться только в зачистке коллектора, при возникновении всех других проблем необходимо осуществлять замену не только электродвигателя, но и колеса вентилятора.

Ручной и автоматический режим работы печки

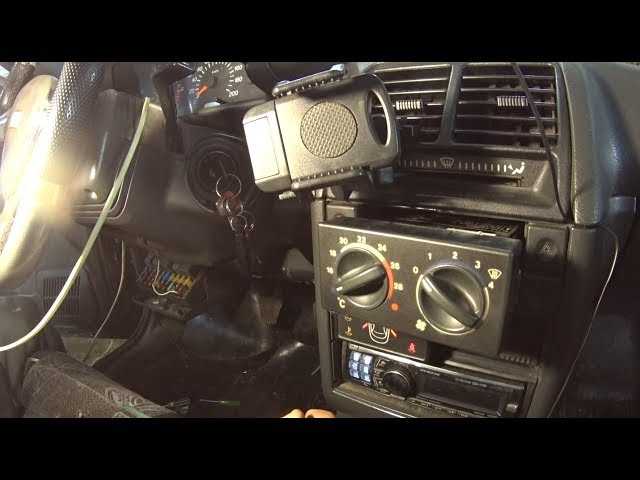

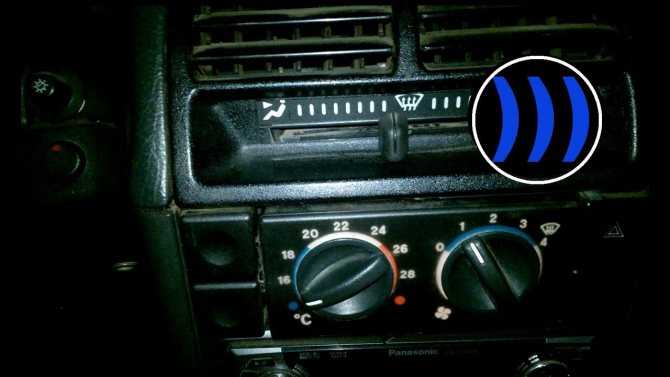

Для установки необходимой температуры воздуха имеется ручка контролера или датчика температуры. Водитель просто крутит ручку и останавливается на необходимом делении. Шкала начинается с 16 и заканчивается на 30 градусах.

На потолке салона располагается датчик температуры, который передаёт информацию на блок. Когда разница между заданным и фактическим уровнем температур достигает определённого значения, блок активирует работу микромотора, который управляет заслонками. На микромоторе имеется датчик, который отображает положение заслонки, он называется кольцевым резистором. Данные с этого датчика передаются на блок управления, который в необходимый момент останавливает работу микромотора.

При активизации автоматического режима (положение «А») к уже имеющейся работе блока управления добавляется регулирование скорости, с которой вращается вентилятор отопителя.

В случае поломки блока управления, микровентилятора и температурного датчика, микромотора и датчика, который отображает положение заслонки печки возможность проведения ремонта даже не стоит рассматривать. Каждая из этих деталей будет нуждаться в замене.

Именно так выглядит схема печки ВАЗ-2112, которая теперь не будет вам казаться «тёмным лесом». Вникнуть в её устройство — это вопрос времени и желания.

отопитель ВАЗ 2110 2111 2112: устройство, ремонт , конструкция печки

 Вентиляция салона на ВАЗ десятого семейства — приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно — при движении автомобиля, или принудительно — при работе вентилятора печки — отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

Воздуховоды отопителя и элементы управления: 1 — воздуховоды обогрева задней части салона; 2 — облицовка тоннеля пола; 3 — воздуховоды обогрева ног; 4 — центральные сопла вентиляции салона; 5 — боковые сопла вентиляции салона; 6 — сопла обогрева стекол передних дверей; 7 — рычаг управления системой отопления салона; 8 — корпус воздухораспределителя; 9 — заслонка обогрева ног; 10 — заслонка обогрева ветрового стекла; 11 — отопитель.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

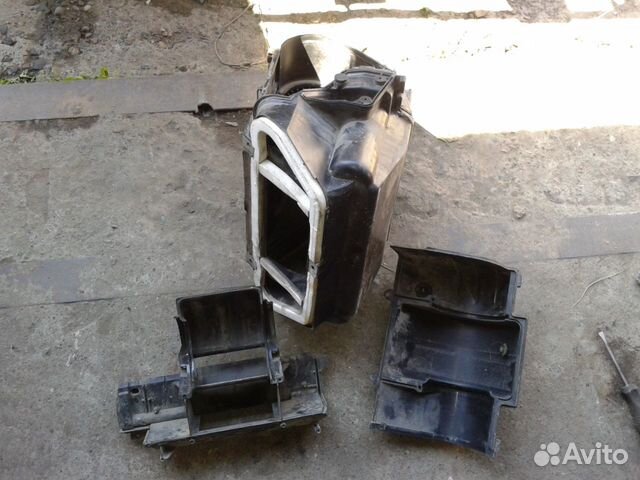

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

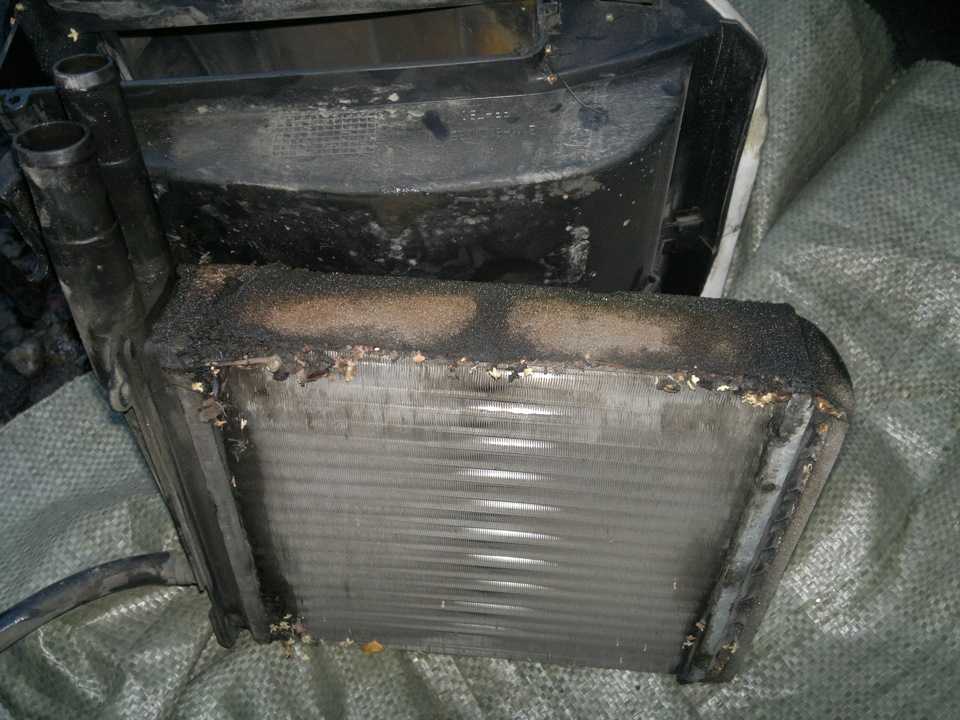

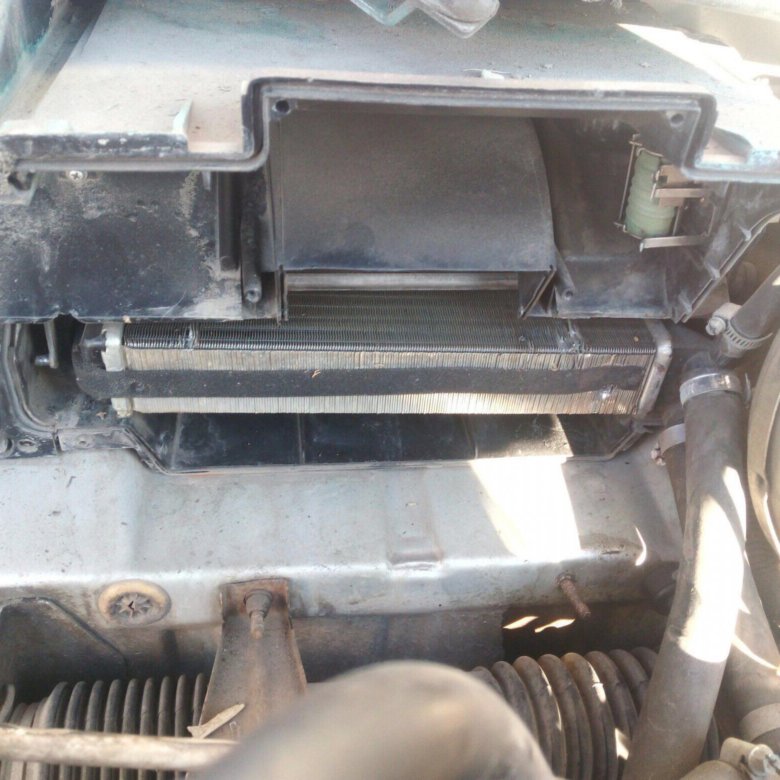

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.
 В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
 Управление отопителем осуществляется по командам от электронного блока управления.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).
 Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.
 Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Настройка температуры подаваемого воздуха от отопителя

 Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки, снова проверьте работу блока управления.
 Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

1. При исправном датчике температуры салона алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона.

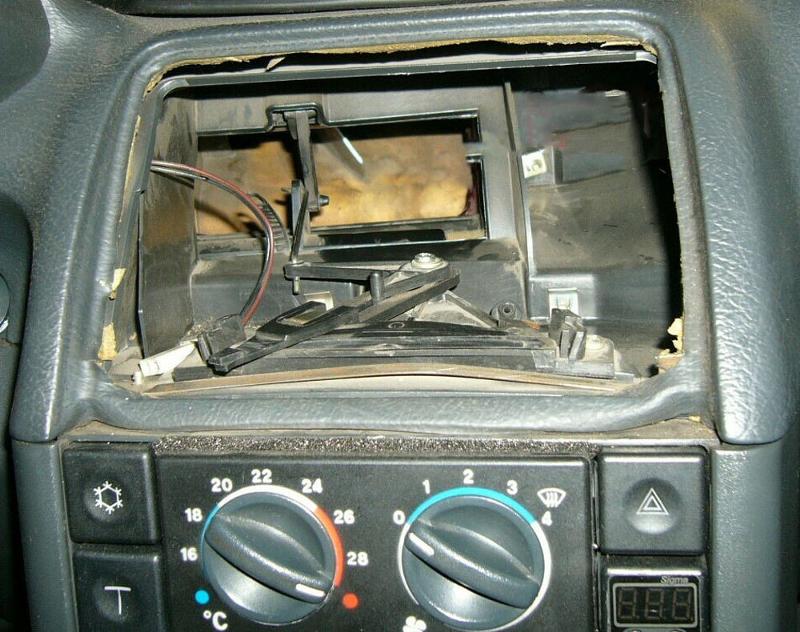

 Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки).  После снятия дефлекторов прекрасно  видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет. Кроме того, можно проверить и сопротивление датчика температуры салона.

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

Характеристика температура — сопротивление у датчика температуры должна быть следующей:
при 22 С — 20Ом;
при 16 С — 25Ом.

Проверка контроллера отопителем (печкой)

 Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Проверка микроредуктора ВАЗ 2110 2111 2112

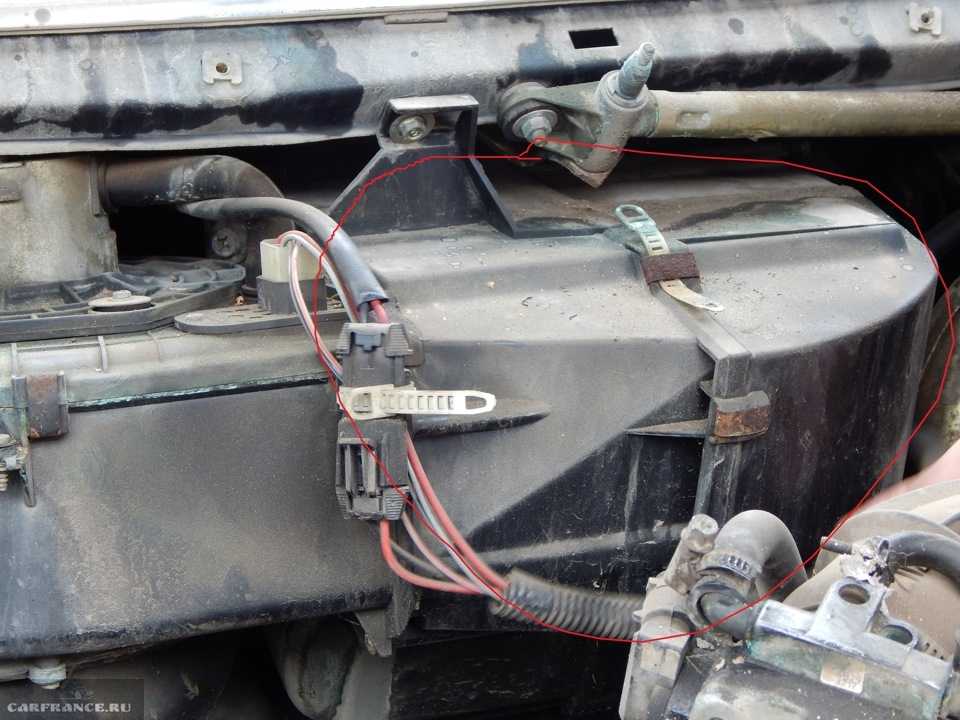

 Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод.
 Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения. Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Типовые неисправности отопителя (печки) ВАЗ 2110 2111 2112 и возможные их решения

Отопитель ВАЗ 2110 работает только в одном положении, например — «2». В чем может быть проблема?

Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

Из заслонок дует чуть теплый воздух (микромоторедуктор и заслонка рециркуляции исправны).

 Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (тосол, антифриз может не попадать в «печку» или она может из за низкого уровня завоздушится). Также необходимо проверить термостат.
 Кроме того, дополнительную информацию о отопителе и его контроллере можно посмотреть  в статье «Электродвигатель отопителя ВАЗ 2110 2111 2112, настройка системы управления отопителем «
