В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль.

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Установка зажигания на ВАЗ 2107

Содержание:

Установить зажигание на ВАЗ 2107 не так уж и сложно. Но в этом деле надо быть предельно аккуратным и точным, иначе всю процедуру придется повторить.

Зачем выставлять зажигание?

Неправильная установка зажигания – это довольно серьезная проблема, которая преследует владельцев автомобилей с двигателями ЗМЗ-402, но речь сейчас не о нем. Зажигание горючей смеси должно происходить строго в определенный момент. Если этот момент неправильный, то двигатель работает не так, как должен.

Правильная установка зажигания на ВАЗ 2107 сможет решить несколько проблем, которые так или иначе связаны с работой двигателя:

• Перегрев двигателя. Зачастую слишком раннее зажигание становится причиной появления детонации. Из-за этого меняется температурный режим работы мотора. Увеличивается нагрузка на детали кривошипно-шатунного механизма, значительно снижается ресурс его работы.
• Снижение динамики автомобиля. Неважно, ранее или позднее зажигание, в любом случае данная неисправность имеет место быть. Когда взрыв горючей смеси происходит во время нахождения поршня в верхней мертвой точке, вся энергия взрыва передается на коленвал и переводится в крутящий момент. Соответственно, приемистость двигателя в такой момент максимальна.
• Если выставить его раньше, то взрыв будет происходить навстречу идущему вверх поршню, который еще вдобавок преодолевает давление в цилиндре. Естественно, это тормозит вращение коленвала, несмотря на приличную инерцию маховика.
• Если же момент позже, чем надо, то поршень уже пойдет вниз во время взрыва. Когда поршень дойдет до нижней мертвой точки, расширение газов еще будет продолжаться и часть их вырвется в выхлопной коллектор. Отсюда и получаются хлопки в выхлопной коллектор.

Как выставить зажигание на ВАЗ 2107

Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

Метки зажигания ВАЗ 2107

• Первая по ходу метка, длинная. Она соответствует углу опережения зажигания в 10 градусов. Он нужен для того, чтобы компенсировать время горения топлива, то есть, пока оно хорошо разгорится. Чем выше октановое число бензина, тем быстрее оно горит. Поэтому зажигать его надо немного раньше, чем в ВМТ. Такой момент нужен для 76 бензина.
• Вторая метка – средняя. Она для 80 бензина и соответствует углу в 5 градусов.
• Третья метка зажигания – это 0 градусов, то есть, зажигание происходит точно в верхней мертвой точке. Эта метка подойдет при использовании 92 или 95 бензина.

Установка зазора в контактах прерывателя

После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание), для этого проделываем следующее:

• Снимаем крышку трамблера.
• Снимаем бегунок.
• Зачищаем контакты прерывателя распределителя зажигания при помощи наждачной бумаги с зернистостью 600-800. Крупнее использовать нежелательно, потому что на рабочей поверхности останутся канавки, которые способствуют нестабильному искрообразованию.
• Ослабляем немного фиксирующий винт, после чего регулирующим винтом выставляем зазор 0,4 мм. Контролируем плоским щупом. Затягиваем фиксирующий винт и ставим бегунок.

Установка трамблера

Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место. Для этого:

• Открутите фиксирующую гайку на 13, вытяните трамблер.
• Установите бегунок внешним контактом на то место, где находится контакт первого цилиндра. Это нужно для того, чтобы в установленном положении искра появлялась именно в нем конкретно в этот момент.
• Вставьте трамблер в посадочное место так, чтобы воображаемая линия, проведенная между фиксирующими скобами, встала параллельно линии двигателя. Скорее всего, точно так выставить не получится. Удерживая бегунок том положении, в котором вы его выставили, аккуратно вращайте на 2-3 мм в каждую сторону трамблер так, чтобы шлицы вошли на место.
• Затяните гайку.

Проверка правильности установки зажигания ВАЗ 2107

Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-). Делать
Это нужно очень аккуратно.

Видео «как установить зажигание на ВАЗ 2107:

ВАЗ

Установка электронного зажигания ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Бесконтактное электронное зажигание на автомобилях ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 решает очень много проблем. Сегодня мы поговорим о том, как установить бесконтактное электронное зажигание на автомобиль ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107.

Преимущества электронного зажигания

— надежность электронного зажигания;

— удобная эксплуатация электронного зажигания;

— улучшение пуска двигателя зимой.

Преимущества электронного зажигания полностью обоснованы. И существует только один шаг, который надо преодолеть, купить электронное зажигание. Да, загвоздка именно в этом, так как придется выложить не малые деньги на покупку электронного зажигания.

Если вы покупаете бесконтактное электронное зажигание в комплекте, то советую обратить свое внимание на образце российского производства (комплект БЗС для автомобилей ВАЗ БСЗВ-625-01 – предназначен для работы в системе электрооборудования 4-х цилиндровых карбюраторных двигателей ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ2105). Этот комплект электронного зажигания зарекомендовал себя положительно. При выборе комплекта электронного зажигания обязательно следует учесть отличие длины вала распределителя. Для двигателей ВАЗ 2101-ВАЗ 2105 они несколько отличаются от двигателей ВАЗ 2103, ВАЗ 2106, ВАЗ 2107.

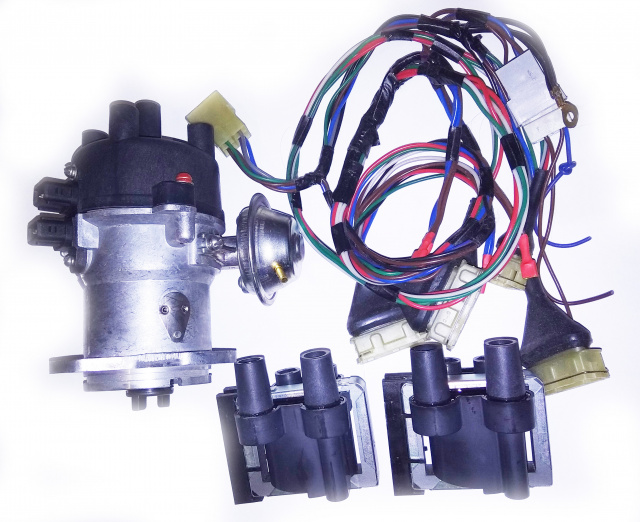

Комплект электронного зажигания ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 состоит из:катушки зажигания, распределителя зажигания и проводов.

Инструменты для установки электронного зажигания:

— дрель;

— сверла;

— саморезы;

— рожковые, торцовые и накидные ключи на 8, 10, 13 и 38 для установки ВМТ двигателя.

1. Установить коленчатый вал двигателя по метке верхней мертвой точки (ВМТ). Положительным результатом установки можно считать совпадение меток на передней крышке двигателя и шкиве коленчатого вала. Установка меток проводится поворотом гайки храповика с помощью гаечного ключа на 38.

2. Запомните правильное положение бегунка и распределителя. Именно в таком положении вы будете устанавливать новый распределитель электронного зажигания. На моем автомобиле правильное положение, когда бегунок повернут на 4 цилиндр относительно крышки распределителя.

3. Прежде, чем снять катушку зажигания, запомните, какие провода крепятся к метке (Б+). После чего приступаем к снятию катушки зажигания.

4. Снять замок распределителя вместе с прокладкой.

5. Устанавливаем и закрепляем коммутатор на свое место и присоединяем «минус» на «массу».

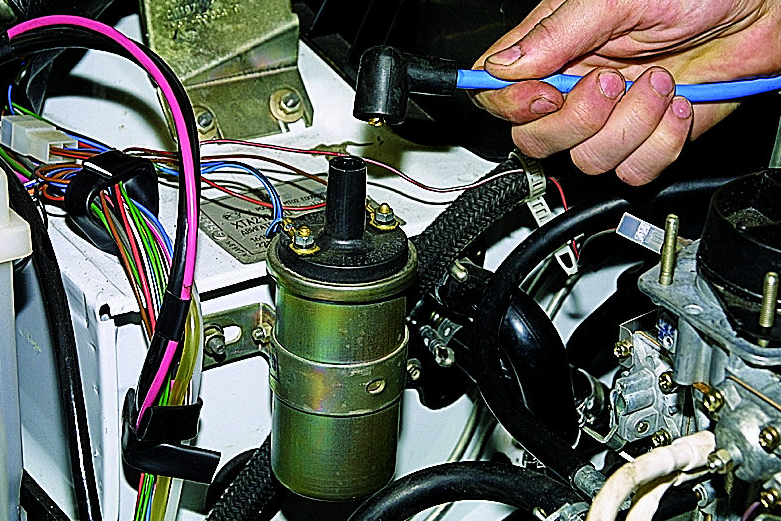

6. Установить катушку зажигания и закрепить к кузову. Обратите внимание на различное расположение клемм «Б» и «К» на новой катушке электронного зажигания.

7. Присоединяем провод с коммутатора к клемме «К», а провод «плюс» на клемму «Б».

8. Установить распределитель, а затем подключить коммутатор к распределителю с помощью проводов. Еще раз проверьте положение бегунка и распределителя, наденьте крышку и подключите провода к распределителю в порядке «1-3-4-2».

9. После всех проделанных работ можно запустить двигатель и отрегулировать зажигания. Регулировка электронного зажигания проводится на слух, покручиванием распределителя «в одну и обратную сторону», находим оптимальное положение, при котором работа двигателя будет устойчивой.

Установка момента зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Момент зажигания – он играет очень важную роль в автомобиле, вить благодаря нему смесь то и воспламеняется, объясним вам по подробней если вы не поняли о чём идёт речь, вы вить уже знаете что в двигателе у автомобиля есть поршни, так вот благодаря ним он и работает, но чтобы они ходили вверх и двигатель работал нужна смесь воздуха и бензина, данная смесь то и попадает в двигатель автомобиля при его работе, так вот после её попадания в работу включается зажигание то есть он поджигает эту смесь когда поршни находятся в самом верху и вот таким вот образом двигатель и работает, а что будет если зажигание будет установлено чуть раньше того пока поршни ещё будут находиться в нижней отметки, не знаете? Можно предположить что смесь так же будет загораться но двигатель уже будет намного тяжелее работать, вить назад поршень пойти то не может и когда он будет стремиться вверх, его как бы будет останавливать это ранее зажигание и тем самым двигатель хуже будет работать, поэтому за тем когда смесь будет воспламеняться нужно следить и по необходимости регулировать угол зажигания, чтобы он был как можно ровный.

Примечание!
Чтобы произвести установку момента зажигания, вам достаточно будет взять: Гаечные ключи, а так же специальную лампочку (Контролькой она называется) которая работает от 12 вольт или вместо неё (Если у вас есть) вольтметр используйте, так же не забудьте стробоскопом запастись, благодаря нему вы и будете проверять правильно ли вы отрегулировали момент зажигания или же нет!

Краткое содержание:

Когда нужно устанавливать момент зажигания?
Если вы заметили что автомобиль начал у вас неправильно работать, а именно потерялась мощность у авто, стали плавать обороты (Особенно на холостом ходу это заметно), двигатель начал глохнуть, а так же сильно перегреваться хотя раньше такого не было или же детонировать (Если вы не знаете что такое детонация, то изучите «Эту статью» в ней всё описано), то это скорее всего у вас сбилось зажигание, оно может сбиться из-за вашей вины (Это когда вы в двигатель лазили и делали что то с трамблёром, снимали его к примеру), ещё из-за неисправного подшипника в трамблёре момент зажигания может сбиваться (О том как отремонтировать трамблёр, читайте в статье: «Ремонт трамблёра на ВАЗ»), но сперва установите его и если на долго этого не хватит, то можете подумывать о ремонте трамблёра или же о его замене на новый (О том как заменить трамблёр, читайте в статье: «Замена распределителя зажигания на классических автомобилях»).

Как правильно установить момент зажигания на ВАЗ 2101-ВАЗ 2107?

1) В его установке нет ничего сложного, вам просто нужно изучить данную статью и вы быстро научитесь выставлять зажигание, во-первых начнём с того что вам придётся проверить, а действительно ли это зажигание вам нужно выставлять или может с ним всё в порядке, о том как выполнить эту проверку читайте в статье: «Проверка момента зажигания на его правильность».

Примечание!
Если у вас нету стробоскопа, то проверку правильно ли настроено зажигание или нет, вы можете ещё одним способом проверить (Он более правильный кстати), данный способ описан в этой же статье, просто пролистайте чуть ниже и вы увидите внизу надпись: «Проверка установки момента зажигания»!

2) После того как проверка осуществлена и вы решили что момент у зажигания действительно не верно настроен, то переходите к его установки, для этого сперва выверните свечу из первого цилиндра (Только не ошибитесь, первый цилиндр находиться ближе к передней части автомобиля, учтите это, да и на самой головки блока цилиндров ещё нумерация стоит, присмотритесь и вы её сразу же увидите, если нужно будет то сотрите с головки грязь при помощи тряпки) и после чего закройте пальцем это отверстие как на фото ниже показано, после этого поставьте поршень первого цилиндра в ВМТ (Это Верхняя Мёртвая Точка), о том как этот поршень поставить в верхнюю точку, изучайте в статье: «Установка поршня четвертого цилиндра в верхнее положение», не обращайте особого внимания на то что в статье говориться про четвёртый цилиндр, просто поршень первого и чётвёртого ходят одновременно и поэтому если вы четвёртого цилиндра поршень соберётесь в ВМТ выставить, то и первого цилиндра тоже считайте что выставите.

Примечание!
Крутить коленвал вашему помощнику нужно будет до того (Помощник пусть его крутит, а палец у вас на первом цилиндре в это время должен находиться), пока вы не почувствуете то что из отверстия где у вас палец лежит начал выходить воздух (Это ощутимо будет), когда почувствуете продолжайте по не многу крутить шкив коленвала и доведите его до того, пока метка на шкиву (Буквой Г указана) не совместиться с меткой Б, когда она совместиться, прекратите крутить шкив и переходите дальше а именно к проверки ротора трамблёра, в общём читайте ниже!

3) Так вот когда вы всё сделаете, обратите своё внимание на ротор у трамблёра, у данного ротора есть наружный контакт он буквой А указан (Не перепутайте его), данный контакт должен будет смотреть на первый цилиндр (О том где первый цилиндр, смотрите по крышке трамблёра, на ней есть все обозначения, начиная от первого и заканчивая четвёртым цилиндром), а боковые защёлки (Указаны буквами Б) при этом должны будут примерно параллельно двигателю стоять, если у вас всё так и есть, значит с зажиганием всё в порядке и лезьте в автомобиль не нужно, в противном же случае читайте далее.

4) Далее вам придётся отвернуть (Полностью не отворачивайте, до края резьбы) нижнюю гайку трамблёра (Красной стрелкой указана), после этого приподнимите чуть-чуть трамблёр и поверните его валик при помощи перемещения ротора трамблёра (Ротор находиться на самом верху, для примера на него синяя стрелка направлена), ротор вам нужно будет крутить до того, пока вы не поставите его на первый цилиндр (По крышки трамблёра смотрите), после того как поставите, опускайте трамблёр и затягивайте но не до конца гайку его крепления.

5) Теперь берите контрольную лампу на 12 вольт или вместо неё так же вольтметр можно использовать, подсоединяйте эти вещи следующим образом, плюс кидайте на низковольтный какой либо вывод (К примеру на клемму + на катушке зажигания можете кинуть), а минус на массу (К кузову или аккумулятора подсоедините), после того как всё будет подсоединено, включите зажигания при помощи поворота ключа и как только оно включиться переходите к регулировки, для этого одной рукой ротор распределителя подожмите, а другой по часовой стрелке совсем немного поверните корпус вакуумного регулятора (Его поворачивайте до того, пока контрольная лампа не перестанет гореть или до того пока вольтметр не перестанет показывать показания), как только все у вас потухло, в другую сторону корпус крутите и очень медленно при этом, как только вольтметр или контрольная лампа дадут показания (Контролька загорится, а вольтметр покажет где то 12 вольт) в этом то и месте остановитесь и закрутите нижнюю гайку крепления до упора и зажигание выключите после этого.

Примечание!
Более подробно о том как при помощи контрольной лампочки выставить зажигание, смотрите в ролике ниже:

Проверка установки момента зажигания:

Проверить как вы уже поняли можно по стробоскопу (Не очень точный вариант, но всё же можно и при помощи него), но лучше всего на ходу проверять, вить здесь всё зависит от бензина и чем он будет хуже, тем менее раннее зажигание вам и придётся выставлять, в общём приступим, садитесь в автомобиль и разгонитесь на нём до 45 км/ч, после этого включайте четвёртую передачу и до конца нажмите педаль газа, около 2-3 секунд произойдёт детонация (Мы уже давали ссылку чуть выше в статье, перейдите по ней если ещё не перешли и прочтите внимательно статью про детонацию, там даже звук этой детонации в видео-ролике есть просто чтобы вы понимали что это такое), по мере разгона она будет пропадать, если же не пропадает то у вас зажигание раннее (В этом случае поверните корпус трамблёра на 0. 5-1 деление по часовой стрелке), а если её совсем нет, то это слишком позднее зажигание и повернуть корпус вам нужно будет на 0.5-1 против часовой стрелки, когда всё выставите правильно, метку относительно двигателя и делений корпуса трамблёра сделайте как показано на фото ниже. (Метку делайте напротив средней риски)

Примечание!
Чтобы наглядно вы могли увидеть как зажигание настроить без помощи специального прибора (Стробоскопа), а просто двигаясь на ходу, то посмотрите ролик ниже, в неё все моменты описаны, но только в ролике используется автомобиль не классического производства а нива, но вы на это особого внимания не обращайте тем более в ниву и в классику устанавливали один и тот же двигатель, в общём там всё практически идентично!

Дополнительный видео-ролик:
Ещё один поучительный ролик расположен ниже, в котором без помощи контрольки и вольтметра показывается как можно настроить зажигание на автомобиле.

Поэтапная инструкция, как выставить зажигание на ВАЗ 2106 своими руками

От того, правильно ли выполнена регулировка зажигания, зависит эффективность работы двигателя и его успешный запуск, а также динамика автомобиля при движении и расход топлива. В статье дана инструкция и рекомендации, как правильно выставить электронное зажигание на автомобиле ВАЗ 2106, а также обучающее видео по регулировке зажигания.

Содержание

[ Раскрыть]

[ Скрыть]

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать зажигание на ВАЗ 2106 по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

• первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
• средняя метка предназначена для установки угла опережения равным 5°;
• по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить регулировку зажигания на ВАЗ 2106, необходимо приготовить следующие инструменты:

• ключ для выкручивания свечей;
• спецключ для вращения коленвала;
• ключ на «13»;
• прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Можно выставлять еще с помощью страбоскопа.

Этапы

Выставляется зажигание пошагово:

1. Отключаем автомобиль от питания, сняв минусовую клемму с аккумулятора.
2. Свечным ключом выкручиваем свечу 1-го цилиндра. После этого отверстие от свечи закрываем пальцем или резиновой пробкой.

   Закрываем отверстие пальцем

3. Далее с помощью спецключа крутим коленвал слева направо до того момента, пока в 1-м цилиндре поршень не начнет свое движение вверх, то есть начнется такт сжатия. В этот момент либо выскочит пробка, либо палец, закрывающий отверстие, почувствует, как его выдавливает воздух с большой силой.
4. Коленчатый вал необходимо поворачивать до совмещения меток на его шкиве и крышке газораспределительного механизма. Если вы заливаете в свой автомобиль 92 или 95 бензин, то метку на шкиве нужно совмещать со средней насечкой, если 76 и ниже, то с длиной, означающей нулевой угол опережения зажигания.
5. Отщелкнув защелки, снимаем крышку распределителя.
6. Когда коленчатый вал больше не будет проворачиваться, распределитель должен наружным контактом быть повернут к первому цилиндру.

   Положение внешнего контакта

7. После совмещения меток, если все правильно сделать, линия, мысленно соединяющая защелки распределителя, должна быть параллельна оси силового агрегата. В противном случае следует чуть открутить крепежную гайку распределителя и повернуть трамблер вверх. Путем вращения оси ротора, необходимо ее поставить параллельно оси силового агрегата.
8. Далее необходимо установить момент зажигания. Для проведения этой процедуры необходимо подключить питание, присоединить отрицательную клемму к аккумуляторной батарее.

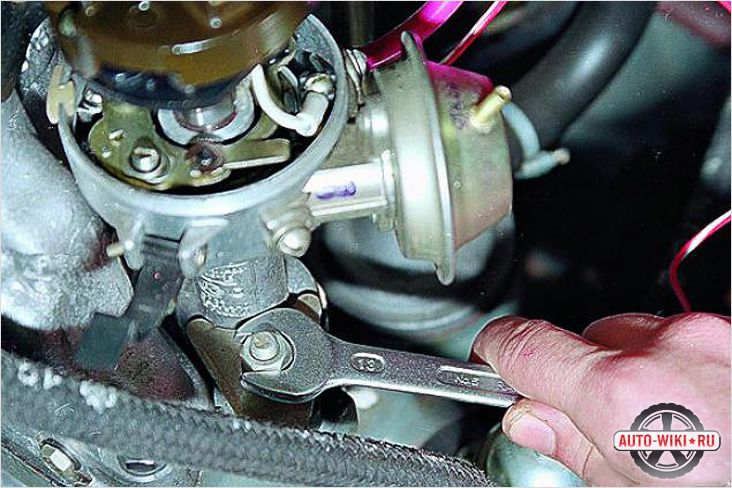

9. Затем с помощью ключа на «13» ослабляем гайку, которая удерживает распределитель зажигания.
10. Далее воспользуемся индикаторной лампочкой, от которой идут два провода. Один из них следует соединить с клеммой «масса», второй – к низковольтному выходу катушки.
11. Провернув ключ в положение «I», включаем зажигание. Затем, не торопясь, поворачивать распределитель слева направо пока не погаснет «контролька». Если лампочка не светилась сразу, то никаких действий совершать не надо.
12. Далее проворачиваем распределитель в левую сторону. В тот момент, когда лампочка загорится, нужно затянуть крепежную гайку, чтобы зафиксировать положение, в каком находится распределитель.
13. Теперь можно выключить двигатель и вернуть на место крышку распределителя (автор видео Наиль Порошин).

Мы выставили зажигание, теперь необходимо проверить, правильно ли выполнена настройка, выполнив следующие действия:

1. Проверку можно выполнить при движении машины. Сначала следует прогреть двигатель, а затем разогнать ее до скорости 40-50 км/ч. По достижении этой скорости переключаемся на четвертую скорость и проехать некоторое расстояние без ускорения.
2. Затем нужно резко нажать на педаль газа. Спустя 2-3 секунды после этого должна появиться детонация и звуки, напоминающие щелки пальцами. Звуки должны прекратиться по мере разгона автомобиля примерно через 5 км.
3. Если детонация не прошла, необходимо подкорректировать положение трамблера. Причина может быть в «раннем» зажигании. Если детонация не возникала, то причина может быть в «позднем» зажигании. Если «раннее», нужно повернуть распределитель вправо на один градус. При «позднем» — на один градус влево. Выполнять процедуру следует до тех пор, пока детонация не будет длиться 1-1,5 секунды.
4. Закончив регулировку, нужно на распределителе поставить краской черточку, показывающую положение метки со средней длиной по отношению к блоку цилиндров.
5. Далее необходимо поставить правильно трамблер. Сначала следует снова с помощью выкрученной свечи и закрытия пальцем отверстия установить первый цилиндр в ВМТ.
6. Далее, нужно совместить метку на коленвале с меткой на крышке привода ГРМ. Для этого следует поворачивать коленчатый вал по направлению часовой стрелки.
7. Демонтировав крышку с распределителя, необходимо установить бегунок. Его положение должно совпадать с воображаемой прямой от контакта на крышке первого цилиндра.
8. После всех действий ставим на место корпус трамблера. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

Рекомендации

Существуют основные симптомы, по которым можно судить о том, что необходимо выставить зажигание на ВАЗ 2106:

1. Слишком большой расход топлива. При позднем зажигании падает динамика машины. Чтобы автомобиль разгонялся, как и прежде, ему необходимо больше топливно-воздушной смеси.
2. Теряется динамика: при позднем зажигании смесь воспламеняется после того, как поршень уже уходит вниз вследствие инерции маховика.
3. Хлопки в глушителе. В этом случае взрыв идет вдогонку, на расширение газов уходит некоторое время. При достижении поршня нижней мертвой точки следующий такт будет тактом выхлопа. При этом часть от взрыва топлива выйдет в выхлопную трубу, что и является причиной хлопков.
4. Повышенные шумы в двигателе. Если мотор заметно «тарахтит», детонирует, необходимо выставить зажигание. В этом случае поршень только идет вверх, а воспламенение идет ему навстречу. Это делает работу двигателя жесткой с неприятными звуками при работе.

Видео «Устройство и настройка электронной системы зажигания на ВАЗ 2106»

В этом видео Альберт Срослов рассказывает о бесконтактном (электронном) зажигании и демонстрирует, как выставить зажигание на ВАЗ 2106.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (75.00%)

Нет (25.00%)

Как правильно выставить зажигание на Ваз 2107 (Фото,Видео)

Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной “семерке” зависят от правильности установки угла опережения зажигания. Устаревшая “контактная” система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оборудованным бесконтактной системой зажигания, не требуется. Но владельцам устаревших модификаций ВАЗ 2107 приходится обращаться для регулировки на СТО или выполнять операцию самостоятельно. Сделать это несложно.

Что такое “угол опережение зажигания”

Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.

К чему приводит неправильно выставленное зажигание на ВАЗ 2107

Неправильный угол опережения вызывает такие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

Что необходимо чтобы отрегулировать зажигание ВАЗ 2107 (карбюратор)

Чтобы выставить зажигание и отрегулировать зазор прерывателя трамблера, понадобятся:

• ключ на 13;
• отвертка;
• наждак;
• свечной ключ;
• спецключ для коленвала;
• вольтметр или “контролька” (лампа 12В).

Метки зажигания ВАЗ 2107

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.

На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.

Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).

Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.

Как выставить зажигание на ВАЗ 2107

Для регулировки зажигания нет необходимости даже в гаражных условиях. Выставить угол опережения при наличии инструментов можно буквально на улице. Порядок действий следующий:

• Дать остыть двигателю (если он горячий). Это позволит избежать ожогов в процессе работы.
• Снять высоковольтные провода со свечей.
• Выкрутить свечи зажигания (можно ограничиться лишь свечой первого цилиндра, но при всех выкрученных свечах в цилиндрах отсутствует компрессия и вращать коленвал намного легче).
• Закрыть пальцем отверстие свечи на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
• При помощи спецключа провернуть коленвал до начала такта сжатия (палец должен ощутить давление воздуха).
• Продолжая вращать коленвал, совместить метку на шкиве со второй меткой на передней крышке двигателя.

[tip]Примечание: если двигатель эксплуатируется на высокооктановом топливе (92 или 95 бензин), необходимо установить угол опережения 5 градусов (средняя метка на двигателе). Если используется 76 или 80-й бензин, во избежание детонации угол опережения должен быть равен нулю (длинная метка на двигателе).[/tip]

• Снять крышку трамблера, отщелкнув скобы крепления. При выставленных метках “бегунок” должен быть повернут наружным контактом к выводу провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленвала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не сжатия).
• Проверить положение защелок крышки распределителя. Они должны находиться на линии, параллельной оси двигателя.
• Ослабить гайку фиксации распределителя, чтобы его корпус свободно вращался руками.
• Подключить вольтметр или лампу на 12 вольт у “массе” и к выводу катушки зажигания, идущему к низковольтному проводу трамблера.
• Включить зажигание.
• Плавно вращать корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (не пропадет напряжение на вольтметре). Если лампа не горит сразу после включения зажигания, вращать трамблер не надо.
• Медленно провернуть трамблер против часовой стрелки до момента, когда зажжется контрольная лампа.
• Прекратить вращение и затянуть гайку фиксации распределителя.
• Выключить зажигание.
• Установить крышку трамблера на место.
• Подключить высоковольтные провода.

Проверка угла опережения зажигания

Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:

• Разогнать машину до 45 км/час.
• Включить 4-ю скорость.
• Резко выжать педаль газа.
• Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.

Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.

Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.

Регулировка зазора прерывателя трамблера ВАЗ 2107

Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Чтобы отрегулировать трамблер ВАЗ 2107, необходимо выполнить такие операции:

• отщелкнуть скобы крепления и снять крышку трамблера;
• открутить винты крепления бегунка;
• снять бегунок;
• зачистить контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не крупнее 600).
• ослабить винт, фиксирующий контакты прерывателя;
• вращая регулировочный винт выставить зазор 0,4 мм, используя соответствующий щуп;
• затянуть фиксирующий винт;
• установить и закрепить бегунок;
• зафиксировать крышку трамблера.

Как настроить и отрегулировать зажигание на ВАЗ «классика» 2106-2107: что нужно знать

Как известно, от системы зажигания напрямую зависит работоспособность двигателя. При этом зажигание влияет как на запуск мотора, так и на стабильность и эффективность его работы на разных режимах.

На современных автомобилях сегодня используется электронное зажигание и бесконтактные системы. Однако, на многих старых авто (в том числе и на популярных ВАЗ «классика») можно встретить контактную систему зажигания.

С учетом того, что для такой системы требуется регулировка зажигания и настройка, далее мы рассмотрим как выполняется установка зажигания ВАЗ 2106 в качестве примера, а также на какие тонкости и нюансы следует обратить внимание.

Содержание статьи

Как установить зажигание и для чего это нужно

Прежде всего, правильно выставленное зажигание влияет на работу двигателя. Более того, от момента зажигания будет зависеть и расход топлива, а также динамика автомобиля. Еще нужно понимать, что сбои в работе системы зажигания могут привести к тому, что возникает детонация двигателя, которая разрушает мотор.

Идем далее. В процессе эксплуатации определенные регулировки системы зажигания могут сбиваться. Чтобы добиться правильной работы, нужно знать, как выставить зажигание на ВАЗ или других автомобилях со схожей системой.

Сразу отметим, существует несколько способов, как настроить зажигание. При этом каждый имеет как плюсы, так и минусы. Одни автовладельцы  настраивают систему  опытным путем, тогда как другие используют стробоскоп. При этом основная задача — качественная работа контактного зажигания на машине. Далее рассмотрим простой, доступный и эффективный способ.

Обратите внимание, прежде чем настраивать зажигание на ВАЗ 2106 и похожих моделях, нужно подготовить ключ на 13, свечной ключ, а также контрольную лампочку 12В или вольтметр. Также перед регулировками следует убедиться, что трамблер ВАЗ 2106-07 и т.п., свечи, ВВ-провода и другие элементы системы в порядке.

Подготовка к регулировке зажигания

Итак, зажигание можно выставлять по 1 или 4 цилиндру. При этом широко распространена регулировка по первому цилиндру. Зажигание ВАЗ 2106, а точнее момент зажигания ВАЗ 2106 следует выставлять по меткам.

Указанные метки зажигания имеются на крышке ГРМ, их три, одна короче, вторая средняя и третья самая большая по длине. Наиболее короткая метка указывает, что УОЗ (угол опережения зажигания) составляет 10°, средняя  5°, а длинная  0°.

Также верхняя мертвая точка ВМТ обозначается на ободе шкива, на ступице шкива (напротив указанной метки) имеется особый наплыв. Разобравшись с метками, можно переходить к тому, как выставить зажигание ВАЗ 2106 своими руками.

• • Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.
  • После специальным ключом нужно проворачивать коленчатый вал двигателя  до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх).  Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.
  • Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать  с меткой, которая выполнена на крышке механизма газораспределения. Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92  или АИ-95,  нужно ориентироваться по средней метке. Если используется 80-й  бензин и ниже, тогда следует совмещать  с меткой, которая самая длинная, то есть выставлять  угол опережения 0°. Далее нужно отстегнуть защелки, снять крышку распределителя зажигания. Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).
  • Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;
  • Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.

Выставление зажигания и проверка

Завершив этап подготовки, можно переходить к самой регулировке зажигания. Для этого потребуется подключить контрольную лампочку одним концом  к выводу катушки зажигания, который подключен к низковольтному проводу распределителя. Второй конец нужно подсоединить к массе.

Далее следует включить зажигание, после чего нужно поворачивать распределитель по часовой стрелке до момента, пока не потухнет лампа-контролька. Если же контролька не загорелась,  тогда вращать ничего не нужно.

Следующим шагом становится необходимость вращать распределитель в противоположную сторону (против часовой стрелки). Когда лампочка загорится, следует зафиксировать распределитель и затянуть гайку его крепления.  Завершающим этапом будет отключение зажигания и установка крышки трамблера.

• После окончания всех регулировок следует завести двигатель и поверить правильность работы системы зажигания. Сначала машину нужно разогнать до 40 км/ч, включить 4 передачу и резко нажать на педаль газа. В норме, через пару секунд можно услышать детонацию двигателя, начнут звенеть «пальцы», однако явление пропадет по мере разгона машины.

В случае, когда детонация не пропадает при разгоне, высока вероятность того, что зажигание ранее. Если же детонации нет, тогда зажигание позднее.  В первом случае следует повернуть распределитель по часовой стрелке на половину или одно деление.

В ситуации с поздним зажиганием все делается точно также, только крутить нужно против часовой стрелки. Выставив нужное положение, следует повторно провести проверку, снова разогнав машину и нажав на газ.

После того, как оптимальное положение найдено, на корпусе распределителя  краской наносится метка, отмечающая положение средней риски шкалы пот отношению к блоку. После этого процесс зажигание ВАЗ можно считать выставленным.

Что в итоге

С учетом приведенной выше информации становится понятно, что для получения приемлемого расхода топлива и динамики, а также для увеличения ресурса двигателя, нужно регулярно проверять правильность УОЗ. Также рекомендуется своевременно устранять любые неполадки системы зажигания.

Также некоторые специалисты отдельно рекомендуют сменить контактную систему зажигания на бесконтактную, которая отличается более точной и эффективной работой, а также не требует частых регулировок и настроек.

Данное решение также имеет недостатки, однако позволяет повысить КПД двигателя, снизить расход горючего и т.д. Напоследок отметим, что на практике для таких автомобилей, как ВАЗ 2106, 2107 и других моделей бесконтактное зажигание может быть вполне оправданным решением, так как в значительной степени упрощает эксплуатацию транспортного средства.

Читайте также

Как выставить зажигание на ВАЗ 2106? Инструкция по настройке зажигания для всех моделей ВАЗ

На автомобилях ВАЗ, подпадающих под категорию «классика», в том числе «шестерка», установлена ​​система электрического зажигания. Исключение составляют его модифицированные версии, в которых монтировалась бесконтактная система. В первом случае в качестве катушки использовался инструмент В117А, а в модифицированных — катушки серии 27 3705. Главной отличительной чертой обоих устройств было различие некоторых элементов обмотки.Единственное, что осталось прежним — это «привычка» к частым выходам из строя (кстати, зажигание ВАЗ 2107, «семерки» построено по такому же принципу).

О замках зажигания на ВАЗ «классического» семейства

На «классику» была установлена ​​штатная блокировка запуска двигателя, принципиально не отличающаяся от предыдущих представителей семейства ВАЗ. В его конструкции можно выделить три основных детали:

1. Контурная деталь.
2. Противоугонное устройство.
3. Замок.

Причем, если выходило из строя противоугонное устройство, автомобилистам приходилось менять всю систему в целом. Контактная часть, которая находится в корпусе зажигания, может быть заменена в отдельном заказе. Установка пускового устройства (зажигания) автомобиля на ВАЗ производится под передней панелью, а именно под панелью приборов (слева от водителя), на болтах крепления рулевого вала.

Все эти три компонента должны обеспечивать плавный и безотказный запуск двигателя, поскольку от их состояния будут зависеть рабочие характеристики всего транспортного средства.Как правило, вопрос «как поставить зажигание на ВАЗ» (21213 включительно) автовладельцы задаются не раньше, чем через 100 тысяч километров, так как сам замок поставляется на конвейер самим производителем. Но если этот вопрос все же возник, нужно принять определенные меры. Если вы вовремя не отрегулируете зажигание, ваша машина, по крайней мере, перерасходует топливо или даже остановится для нормального запуска, даже «на горячем».

Признаки, свидетельствующие о выходе из строя системы зажигания на автомобилях ВАЗ

Перед тем, как поставить зажигание на ВАЗ 2105 (как и на любую модель), необходимо убедиться, действительно ли неисправность кроется в ключе.Наиболее вероятным признаком этого при неисправности замка зажигания может быть перегретый двигатель и плохая динамика разгона. К тому же бывает, что на малых и средних оборотах в салоне возникает характерный звон в моторном отсеке. Еще хотелось бы сказать больше о оборотах, что на холостом ходу такую ​​машину можно слегка трясти, если ее неправильно выставить или отрегулировать замок зажигания.

Это замок зажигания?

Каждый опытный автовладелец знает, что такие признаки, как перегрев двигателя, потеря динамики автомобиля и повышенный расход топлива, могут возникать не из-за блокировки, а из-за ряда других технических проблем.Это может быть неисправность в топливной системе, плохо отрегулированный карбюратор или просто некачественный бензин. Поэтому, чтобы убедиться, действительно ли это симптом неисправности замка зажигания, нужно обратить внимание на искру. По их состоянию можно определить, что это за поломка и чем она вызвана.

Перед тем, как поставить зажигание на ВАЗ 2106, автомобилисты обращают внимание на количество осадка в рабочей части свечи. Если на его поверхности столько грязи, как на этом фото…

… то, конечно, причина кроется в замке зажигания.Налета столько, что восстанавливать рабочую поверхность этого зажигательного элемента просто нет смысла. Иначе через несколько часов долгой и мучительной работы вы все равно ничего не добьетесь, и электрод снова не даст искру в нормальном количестве. Как правило, рабочая поверхность свечи с черным маслянистым осадком уже не подлежит восстановлению. То же касается деталей с толстым слоем налета на рабочей поверхности. Только такие детали подлежат замене.Но если все же хочется попробовать восстановить характеристики и очистить свечу от загрязнений, можно произвести следующие манипуляции:

1. Поставил свечу в 2-х или 3-х цилиндровый прогретый и исправный двигатель. Здесь температура нагрева несколько выше, так как горючая топливовоздушная смесь более бедная, чем в цилиндрах 1 и 4.
2. Обработать рабочую часть пескоструйной очисткой.

По-другому выставить зажигание на ВАЗ 2101-2106 просто невозможно.Другие методы, такие как очистка металлической кареткой или прокаливание поверхности, — это просто пустая трата времени, и вы точно не добьетесь желаемого результата с помощью таких методов. Поэтому для экономии личного времени поменяйте свечу в комплекте.

При этом необходимо обратить внимание на то, сколько километров ваши свечи уже «пробежали». Если они эксплуатируются более 30 тысяч километров, то — при условии скопления сажи и загрязнений — такую ​​деталь нужно менять.Специалисты рекомендуют заменять свечи не реже одного раза в год, даже если спидометр не прибавил 30 тысяч за этот период. Но в любом случае не стоит ждать того момента, пока они полностью выйдут из строя. Это может существенно повлиять на техническое состояние автомобиля, и не в лучшую сторону.

Свеча изнашивается в процессе уменьшения высоты центрального электрода и внешнего сечения. Во время работы двигателя тонкий конец внешнего электрода нагревается до температуры, достаточной для воспламенения рабочей смеси в камере сгорания.Если жидкость воспламеняется независимо от искры (этот процесс известен как неизбирательное зажигание), водитель может почувствовать заметную потерю мощности двигателя. Иногда бывает, что даже при выключенном зажигании мотор не перестает работать. Это говорит о том, что вышли из строя свечи, а вместе с ними — что вполне возможно — и замок зажигания.

А как выставить зажигание на ВАЗ 2106 в таком случае?

В этом случае лучше всего просто заменить свечу новой деталью.Но если вы решили его восстановить, попробуйте срезать забитую часть внешнего электрода подходящим инструментом. При этом не стоит пренебрегать размером зазора в свечах, который должен составлять 0,55 мм. Если ваш ВАЗ работает на 76-м бензине, это значение можно увеличить до 0,6 миллиметра. Но если зазор будет очень большим, это существенно затруднит запуск двигателя в холодное время года, а тем более приведет к значительному перерасходу топлива. И это происходит потому, что искра, образовавшаяся в электроде, иногда может исчезнуть, не дойдя до конечного пункта назначения.Полезный совет на будущее: во избежание подобных ситуаций всегда носите с собой новый комплект свечей зажигания (а лучше крышку трамблера и бегунок). Все-таки ВАЗ — это не мерседес, и он может сломаться в любой момент. Ну более-менее разобрались с «шестеркой». А узнать, как выставить зажигание ВАЗ 2107-21099, можно чуть ниже.

Виноват дистрибьютор?

Как показывает практика, этот продукт чаще всего выходит из строя. Также стоит отметить, что сломаться может не сам трамблер, а какой-то небольшой элемент его конструкции.Итак, одной из самых маленьких и ненадежных деталей является шарикоподшипник

6U, который комплектуется диафрагмой вакуумного корректора. Кроме того, может сломаться крышка распределителя. Чаще всего это либо деформация в виде трещины, возникшая в результате механического повреждения, либо слой отложений в виде масла с графитом. Другая крышка распределителя не очень любит воду и в случаях смачивания тоже выходит из строя.

Если у вас сломан шарикоподшипник, вы заметите, что двигатель перестал «тянуть», и вы почувствуете, что он плохо работает на холостом ходу.Часто что-то отрегулировать в этом случае просто невозможно. Однако, если вы хотите выставить зажигание (например, на ВАЗ 2114) при сломанной крышке трамблера, вы можете попробовать исправить ситуацию, выполнив следующую серию работ:

1. Отсоедините вакуумный шланг от распределителя.
2. На его конце завяжите узел и закрепите указанный элемент, чтобы он не «болтался» при движении.
3. Нажмите на элемент упорной пластины вакуум-корректора. Если его конец не входит между изгибом тяги и корпусом, то попробуйте сделать новую деталь и повторите манипуляции.
4. Отрегулируйте зазор в контактах прерывателя. Допускается погрешность в пределах от 0,05 до 0,35 миллиметра.
5. На последнем этапе остается только установить точный угол зажигания (он равен 7 ° 30 ‘).

Таким образом можно выставить зажигание на ВАЗ 2105-2110 и вернуть блокировку в нормальный режим. Однако часто в таких случаях увеличивается расход топлива (на 3-5 процентов) и повышается уровень концентрации СО2 в выхлопных газах автомобиля.

Кстати, при таких «симптомах» на автомобилях Нива, ВАЗ «копейка» и «шестерка» стрелка тахометра сильно ходит по шкале вне зависимости от оборотов двигателя.

Итак, рассмотрим, как выставить зажигание на ВАЗ 2106.

Поскольку конструкция «классики» и ВАЗов «девятого» семейства практически одинакова, то предлагаемую нами инструкцию мы можем применить практически ко всем моделям автомобилей Волжского завода.

Перед настройкой зажигания на ВАЗ 2106-2110 нам необходимо подготовить несколько гаечных ключей (13, 14 и 36 миллиметров), а также отрицательную отвертку и набор щупов, чтобы замерить зазоры.С помощью гаечных ключей на 13 и 14 миллиметров откручиваем крепеж распределителя. С помощью инструмента 36 мм провернуть храповик коленвала.

Итак, как выставить зажигание на ВАЗ 2110? Сначала возьмите в руку ключ на 36 и открутите коленвал по часовой стрелке. Нужно крутить самому. На этом этапе нужно внимательно изучить контакт в дистрибьюторе. Выставляем самый большой контактный зазор. Для этого возьмите щуп на 0,40 мм. Если полученное значение не соответствует заданному, то зазор необходимо отрегулировать.В этом случае возьмите плоскую отвертку и ослабьте винт, фиксирующий контакт. Теперь с помощью эксцентрика следует выставить зазор (увеличить или уменьшить). При этом сам щуп должен находиться между подвижной и неподвижной частями контакта распределителя.

Как производится регулировка зажигания?

ВАЗ 2106 и все остальные его «собратья»: после выставления зазора контактов переходим к регулировке следующего важного параметра. Теперь нам нужно отрегулировать зазор зажигания.Как выставить зажигание на ВАЗ 2110? Для этого ключом поверните шкив коленвала по часовой стрелке до момента, когда метка коленвала не совпадет с нужной нам насечкой на ремне ГРМ (газораспределительном механизме). Их всего три. Первый обозначает угол 10 градусов, второй — 5 градусов продвижения, а третий (самый длинный) не нужен, так как это верхняя мертвая точка. Нам нужна только вторая отметка.

После установки этих значений проверьте поршень первого цилиндра, который должен находиться в верхней мертвой точке.Это можно сделать следующим образом: открутить свечной цилиндр, который находится возле распределителя, и вставить отвертку в свечное отверстие. Если поршень расположен вверху, отвертка сразу упирается в него. Если нет, то шкив коленвала нужно повернуть на 360 ⁰ и снова поставить на метки.

Примечание! Чтобы правильно выставить зажигание, ВАЗ 21213 (в принципе, как и любой другой автомобиль) должен быть холодным, ведь температура способствует появлению ошибок.Даже при выполнении этих работ необходимо учитывать, что коленчатый вал может вращаться на 360 градусов, а распредвал — только на 180. Именно благодаря этой характеристике поршень будет находиться в положении верхней точки.

На следующем этапе нам понадобится лампочка на 12 В с 2 припаянными проводами. Один из них подключаем к «массе» автомобиля (к кузову или двигателю), а второй подключаем к контакту трамблера.

Заключительные этапы

Тогда у вас не возникнет проблем с настройкой зажигания (ВАЗ 21099, 2114, 2115 или 21213 — не беда, принцип работы все тот же).Гаечным ключом на 13 мм открутите соединительные элементы последней упомянутой выше детали и вращайте их, пока не загорится лампа. Последний должен светить не полностью, а только полностью. Если при подключении сразу загорелся, то следует повернуть трамблер по часовой стрелке до тех пор, пока он не погаснет. Как только это произошло, нужно поймать момент, когда лампочка полностью засветится. Тогда произойдет опережение зажигания, и нам останется только затянуть крепление, закрыть крышку и запустить двигатель.Все, задача «как выставить зажигание ВАЗ 2103-2110» решена.

Ремонт ВАЗ 2106. Как выставить зажигание? Способ номер два: используйте стробоскоп

Можно пойти другим путем. В этом случае нам необходимо установить небольшой зазор между контактами прерывателя. После того, как крышка распределителя была снята, коленчатый вал следует установить в положение, при котором зазор будет иметь максимальное значение с помощью гаечного ключа. Теперь открутите болт-фиксатор на опорной плите и с помощью щупа выберите подходящее положение, равное его легкому перемещению.Далее нужно снова закрутить винт и найти метки на двигателе. Это 0, 5 и 10 градусов. На ободе шкива коленчатого вала имеется аналогичная маркировка. Теперь выставляем зажигание.

После всех этих операций берем в руки специальный прибор — стробоскоп. С его помощью производим корректировку. Но поскольку этот инструмент работает от сети, его необходимо подключить к аккумулятору, прежде чем он будет запитан. Шланг вакуумного корректора в этом случае должен быть заглушен. Теперь запускаем двигатель и ждем, пока обороты холостого хода не станут стабильными.После этого немного ослабьте крепление трамблера (чтобы продолжать вращать). Далее наводим стробоскоп на разметку, которая находится на двигателе и на делении 5 градусов выставляем значение зажигания для 92-го бензина. Если у вас ВАЗ «десятое семейство», то установите зазор на 0 градусов. Он предназначен для потребления бензина с октановым числом 95 и более. После выполнения всех этих манипуляций не забудьте снова затянуть фиксатор. Ну а на данном этапе вопрос «как выставить зажигание (на ВАЗ 2104 в том числе) стробоскопом можно считать закрытым.

На фото справа вы можете увидеть стробоскоп в действии. Ниже мы рассмотрим, как установить зажигание ВАЗ 2111-2106 без стробоскопа.

Если у вас нет под рукой вышеупомянутого устройства, вы можете заменить его лампой на 12 вольт. Также вам понадобится несколько проводов. Таким же образом, как описано выше, вам нужно будет повернуть коленчатый вал, чтобы выставить необходимые отметки. Затем один провод от лампы нужно подключить к катушке распределителя. Второй провод будет нашей «массой».

Нам нужно включить зажигание. Для этого снова ослабляем проволоку. Далее нужно найти положение, в котором вольтметр будет показывать усредненные значения. При этом недопустимо, чтобы лампа погасла или свет был слишком ярким. Затем закрутите болт и поставьте распределитель на место. Помните, что откручивание винта должно быть не более чем на 2 оборота.

В принципе, все вышеперечисленные методы приводят к одному и тому же результату. И какой бы из них вы ни воспользовались, на выходе все равно будет настроено зажигание.Различия между процедурами не очень значительны, впрочем, как дизайн ВАЗов «десятого» семейства или такая же «классика». Поэтому можно использовать все способы регулировки ключа зажигания практически для любой модели, начиная с легендарной «Пенни» и заканчивая «Лада Приора».

Вперед. Как выставить зажигание (ВАЗ 2115 не исключение) мы уже разобрались. Но действительно ли это повлияло на работу двигателя? Насколько правильно были выставлены зазоры, узнаем на ходу автомобиля.Для этого нужно прогреть двигатель ВАЗ до рабочей температуры 85 градусов Цельсия (когда стрелка еще находится в зеленой шкале) и найти ровный и прямой участок дороги.

Своеобразный тест-драйв

После того, как ДВС прогреется до необходимой температуры, выезжаем на трассу и разгоняемся до 50 километров в час. При этом необходимо переключиться на четвертую передачу и резко вдавить педаль газа в пол.Если в это время вы услышали тихие и короткие перестрелки, можете радоваться: значит, вы правильно выставили зажигание. В этом случае крутите крышку трамблера по часовой стрелке, и смело отправляйтесь куда душе угодно, на любое расстояние. Кстати, для ВАЗов «классического» семейства достаточно разогнаться до 40 километров в час и переключиться на четвертую передачу.

В продолжение стуков… В случае, если при резком давлении газа в пол вы почувствовали громкие и характерные звуки, знайте, что это говорит о том, что все регулировки были произведены неправильно.Об этом также свидетельствуют такие признаки, как перегрев двигателя, падение мощности или повышенный расход бензина. Поэтому снова возвращаемся к вопросу, как выставить зажигание ВАЗ 2108-21099.

К сожалению, мы уже рассмотрели все возможные варианты решения проблемы. Но не стоит расстраиваться, ведь даже из безвыходной ситуации всегда можно найти выход. Так что же делать, если работа была сделана некорректно? В принципе, единственно правильное решение — обратиться в СТО.Квалифицированные и опытные мастера смогут быстро и качественно настроить зажигание (на ВАЗ 2104 и на любой другой модели). Кстати, эта услуга обойдется вам довольно дешево, порядка нескольких сотен рублей.

Заключение

Теперь вы точно знаете, как выставить зажигание ВАЗ 2108-21099 (своими руками, кстати). Что касается методов и способов упомянутой регулировки, отметим одно: конечный результат всех выполненных работ будет одинаковым.Поэтому принципиальных различий между тем, какой вариант будет выбран для регулировки зажигания автомобиля, нет. Единственное, на что стоит обратить внимание, это то, что с помощью стробоскопа выставить необходимый зазор намного проще. И, конечно же, без зонда здесь ничего не сделаешь.

Электронное зажигание на ВАЗ 2107: установка и схема

Использование электронного зажигания на ВАЗ 2107 намного эффективнее контактного зажигания. Чтобы понять, какие преимущества появляются при установке бесконтактной системы, необходимо кратко остановиться на истории ее развития.И, конечно же, стоит начать с контактной системы, с нее и началась разработка. Также необходимо внимательно изучить основные компоненты зажигания, чтобы определить, какие функции они выполняют. Также стоит отметить, что установка электронного зажигания позволяет добиться более высокого уровня мощности и надежности всего автомобиля.

Основные элементы систем зажигания

К основным элементам относятся такие как свечи зажигания, бронепровода, катушки.Это узлы, которые присутствуют в любой системе. Правда, есть некоторые отличия. Конечно, свечи используются на всех двигателях одинаковые. Если мы говорим об автомобилях ВАЗ. Армированные провода могут быть как в резиновой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силикон более подвержен разрушению внутреннего проводящего слоя.

Проволока в резиновой оболочке плохо переносит низкие температуры — они становятся твердыми, теряют эластичность. Катушки зажигания хоть и имеют одинаковые функции, но и разные.Если в контактной системе напряжение пробоя должно быть 25-30 кВ, то электронная система зажигания работает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессорные комплектуются двумя или четырьмя. Одна катушка на 1-2 свечи.

Контактная система

Эта конструкция была популярна до середины 90-х годов прошлого века. Но она ушла в небытие, так как морально устарела. В его основе распределитель зажигания, у которого ротор имеет небольшое сечение, выполненное в виде кулачка.С его помощью выключатель приводится в движение — две металлические пластины, изолированные друг от друга. У них есть контакты, которые замыкаются и размыкаются под действием кулачка.

Надежность этой системы напрямую зависит от состояния этой контактной группы. Дело в том, что контакты коммутируют напряжение 12 вольт, поэтому риск того, что они сгорят, очень велик. Они тоже соприкасаются, поэтому возникает механическое воздействие. Отсюда уменьшение толщины контактов, следовательно, увеличение зазора между ними.По этой причине нужно постоянно следить за статусом контактной группы. Но электронная система зажигания позволяет избавиться от столь мелких недочетов.

Контактный транзистор

Эта система немного совершеннее, но все же далека от идеала. Как и в прошлом типе, есть и дистрибьютор, и контактная группа. С небольшой разницей — коммутирует небольшое напряжение, менее 1 Вольт. Больше управлять электронным ключом, собранным на полупроводниковом транзисторе, и не требуется.Преимущество этой системы становится очевидным из вышеизложенного. Но недостаток все же остается — есть механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Не стоит долго путешествовать без своевременного обслуживания. Хоть и на ВАЗ 2107 почти электронное зажигание, но до БСЗ еще далеко.

Бесконтактная система

А вот бесконтактная система ближе к идеалу. У него нет контактной группы, что является самым уязвимым местом.Следовательно, его не нужно обслуживать. Все функции прерывателя возложены на индуктивный датчик, работающий на эффекте Холла. Он установлен внутри распределителя, на том самом месте, где стояла группа контактов. Для нормальной работы системы зажигания необходимо, чтобы датчик работал исправно. И он не может работать без металлической юбки с прорезями, которая вращается в области своего активного элемента. Электронная схема зажигания обладает высокой степенью надежности, во многом благодаря тому, что в ней отсутствует механическое взаимодействие элементов.

Датчик Холла

При работающем двигателе вращение передается на ось распределителя. В своей верхней части вращается ползунок, который распределяет высокое напряжение от катушки к свечам зажигания. Внизу металлическая юбка, о которой говорилось ранее. Он расположен таким образом, что вращается в районе датчика. Следовательно, последний под воздействием металла дает импульс. А таких прыжков на оборот четыре (по количеству цилиндров).Далее этот импульс поступает на переключатель. Установка электронного зажигания осуществляется достаточно быстро, так как содержит небольшое количество элементов. Среди них необходимо выделить переключатель, но о нем речь пойдет позже.

Микропроцессорная система

Этот тип системы является наиболее совершенным. Причина в том, что он работает, обрабатывая данные с нескольких датчиков. Активно применяется только на инжекторных двигателях, так как только в них можно контролировать подачу топлива.Контролируются абсолютно все параметры двигателя. Сигналы от датчиков поступают в электронный блок управления — мозг всей системы. Он выполнен на базе микропроцессора, который может выполнять тысячи операций в секунду. Схема электронного зажигания этого типа довольно сложна, а также требует программирования. Ведь микропроцессор должен знать, чего хочет от него пользователь с определенным типом входного сигнала.

Датчики в микропроцессорной системе

Как уже было сказано, в этом типе системы зажигания необходимо анализировать все параметры.В частности, с повышением требований к токсичности вовсю стали применяться лямбда-зонды. Схема микроконтроллера электронного зажигания ВАЗ позволяет подключать считыватели нескольких типов. Конечно, использование лямбда-зондов в автомобилях вызывает споры, ведь стоит посмотреть, сколько вредных газов и жидкостей выбрасывает предприятия в окружающую среду. Но европейские законодатели — это последнее, о чем следует беспокоиться. Инъекционные семерки соответствуют нормам токсичности Евро-2 и Евро-3.К сожалению, сейчас действуют стандарты Евро-6.

Для нормальной работы двигателя следите за скоростью, частотой вращения коленчатого вала и воздухом, поступающим в топливную рампу. Также он анализирует содержание CO в выхлопной системе, определяет положение дроссельной заслонки относительно начальной точки. Кроме того, каждую секунду определяется наличие детонации в двигателе; скорость холостого хода регулируется. И все это делает система, которая выполнена на микропроцессоре.Он проводит тысячи операций, чтобы своевременно отправлять сигналы исполнительным механизмам (например, электромагнитным форсункам). Поскольку установить электронное зажигание этого типа на карбюраторные двигатели довольно сложно, стоит остановиться на применении БСЗ.

Переключатель

Этот элемент является предшественником микропроцессорного электронного блока управления. С помощью переключателя сигнал поступает на катушку зажигания. Единственный датчик, задействованный в его работе, — это Холл. Он используется для определения времени, когда начинается напряжение.Правда, уровень сигнала, который идет с датчика Холла, очень мал. Если его приложить к высоковольтной катушке, то выходного напряжения для зажигания искры недостаточно. Кстати, электронное зажигание 2106 легко устанавливается на весь модельный ряд ВАЗ 2101-2107, так как его установка одинакова.

Следовательно, возникает необходимость в использовании буферного узла — усилителя. Это функции, которые выполняет переключатель. Во время его эксплуатации выделяется большое количество тепла, поэтому к установке агрегата нужно подойти со всей ответственностью.Его необходимо установить так, чтобы его задний конец максимально плотно прилегал к элементу кузова автомобиля. В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Вилка, используемая для подключения переключателя, должна быть защищена от пыли и влаги.

Как установить дистрибьютор

Теперь поговорим о том, как смонтировать и настроить электронное зажигание на 2107. Установка трамблера БСЗ на классику аналогична процедуре, проводимой при монтаже простой контактной системы трамблера.Сначала выставьте шкив коленчатого вала по меткам на блоке цилиндров. Есть три метки, определяющие величину угла продвижения — 0, 5, 10 градусов. Вы устанавливаете шкив напротив той метки, которая соответствует значению 5 градусов. Что он наиболее оптимален при работе на бензине с октановым числом 92.

Теперь, сняв крышку распределителя, установите ползунок так, чтобы он был обращен к выходу, который идет к свече зажигания первого цилиндра. Теперь осталось только установить корпус распределителя на место и прикрутить гайку его крепления.Далее ставим на место крышку распределителя, зажимаем пружинными фиксаторами. Вот и все, первоначальная установка зажигания завершена, теперь можно приступать к тонкой настройке.

Установка угла опережения

Сразу стоит отметить, что регулировку «на слух» можно проводить, но только в самых крайних случаях. Например, если поломка застала вас в дороге и вам нужно ехать на ремонтную площадку. В остальных случаях нужно использовать хотя бы простые средства — например, индикатор на светодиодах.Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с помощью стробоскопа или мототестера.

Если у вас есть стробоскоп, то задача установки угла опережения зажигания упрощается во много раз. Кстати, такое устройство можно собрать даже из светодиодного фонарика. Установить управляющий вывод с емкостным датчиком на броню первого цилиндра. Теперь нам нужно направить стробоскоп на шкив коленчатого вала. Конечно, двигатель нужно запустить. Вращая корпус распределителя, убедитесь, что метка на коленчатом валу четко проходит перед соответствующими засечками на блоке во время мигания.

Что дает установка БСЗ на семерку?

А теперь начнем хвалить бесконтактную систему. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше своего предшественника. Причина этого в том, что нет необходимости в частом контроле распределителя и прерывателя. А что нужно современному драйверу? К своему автомобилю ходил, но не требовал от него знаний устройства автомобиля и его систем. Учтите, что чем современнее машина, тем меньше хозяин мешает ее работе.Максимум — замена жидкостей и фильтров.

И БСЗ сделал шаг навстречу драйверам, избавил их от необходимости постоянно проверять зазоры, регулировать угол опережения, чистить контакты. Сейчас достаточно большое количество людей, которые с большим трудом могут отличить коробку скоростей от поршневой. Сможет ли он проделать все вышеперечисленные процедуры? Точно. Следовательно, электронное бесконтактное зажигание позволяет повысить надежность автомобиля. При этом отпадает необходимость в частой регулировке.

выводов

Проанализировав все за и против, можно прийти к одному выводу — чем современнее система зажигания, тем она надежнее и эффективнее. Но если у вас карбюраторная семерка, то для установки микропроцессорной системы потребуется модернизировать подачу топлива. Для этого нужно установить помпу, рампу, форсунки, электронный блок управления, а также связку датчиков для обеспечения нормальной работы. Но выход попроще — просто смонтировать электронное зажигание на ВАЗ 2107.И по цене это не очень много, и по временным затратам тоже.

Конструкция замков зажигания всех автомобилей ВАЗ. Плотчка Замок зажигания ВАЗ Снятие замка зажигания ВАЗ 2109

Добро пожаловать!
Замок зажигания ломается довольно редко, но все же бывает. После взлома замка его непременно нужно заменить на новый, но как спросить? Некоторые люди все равно отвечают на этот вопрос, а некоторые нет. Для тех, кто не знает людей, мы подготовили эту статью, в которой будет подробно описан ход замка зажигания.А в конце статьи вы найдете видеоролик, в котором будет подробно описан ход замены этого замка.

Примечание!
Для замены замка зажигания понадобятся следующие инструменты: в первую очередь нужны отвертки, а также дрель, небольшой молоток, проход и обязательно нужно запастись!

Резюме:

Когда менять замок зажигания и контактную группу?
Подлежит замене при его поломке, а также при потере ключа, и даже если личинка в замке перестала вращаться и застопорилась на одном месте.
Контактная группа подлежит замене при ее деформации, и даже если после поворота ключа в замке двигатель остановил машину.

Как заменить замок зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) вначале «Акб — аккумуляторная батарея», откручиваем гайку, которая крепит клем «-» к аккумулятору и потом скидываем клем. (Как закинуть минусовый клем с АКБ, смотрите в статье про «Замена АКБ на ВАЗе», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба переключателя под рулевым управлением.(Как снять кожух и оба переключателя, см. Статью: «Замена подрулевых переключателей»)

• Далее для наглядности будет показана операция, когда рулевое колесо снято, но все же снимается замок зажигания и не снимается рулевое колесо.

3) Вставьте вставку, если замок позволяет, тогда в этом случае вставьте в нее ключ зажигания и установите положение «0».

Примечание!
Ключ должен быть установлен в таком положении только для отключения противоугонного устройства!

4) Теперь снимите четыре болта, которыми крепится замок зажигания.В том случае, если эти болты у вас есть болт с обрезной головкой, то прогоните их молотком и зубилом. (Обязательно прочтите пункт «»)

Примечание!
Если это не удается, то в этом случае попробуйте вкрутить все четыре болта, но делайте это осторожно, ничего не повредив!

5) После того, как болты ослаблены, снимаем их с помощью столбов из отверстия.

7) Теперь отсоедините колодку проводов от электрического разъема.

8) И напоследок подгоняем под приборную панель, а уже отсоединяем разъем от замка зажигания до реле.

Установка:
Установка нового замка производится в обратной последовательности.

Проверка контактных площадок проводов:

1) Вначале снимите замок с автомобиля, используя для этого текст выше.

Примечание!
Устройство должно будет четко показывать «0», при других обстоятельствах замените группу контактов!

Замена контактной группы:

1) Для начала при снятом замке зажигания отверткой открутите винт, фиксирующий крышку замка зажигания.

2) Затем отпустите две пластиковые защелки, фиксирующие крышку замка.

3) После этого снимаем крышку.

4) И в заключение снимаем контактную группу с замка зажигания.

Примечание!
Установка контактной группы, осуществляется в обратной последовательности!

Важно!
Не на всех автомобилях семейства Самара замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях крепится только двумя болтами, а сверху фиксируется крючком, обозначенным значком Красная стрела!

На автомобиле ВАЗ 2109, как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования.Этот элемент состоит из механической и электрической части. Механическая часть отвечает за блокировку руля при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электрочашки в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже говорилось, очень важный элемент в любом автомобиле. Практически все оборудование в машине проходит через замок зажигания. Что это за исключение? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, сигнализация, подсветка приборной панели и освещения салона.

При этом сам замок зажигания на автомобилях ВАЗ 2109 может происходить по-разному: нового образца — трехпозиционным, коротким ключом и без реле зажигания, либо старого образца — четырехпозиционным, длинным ключом и реле.

Схема замка зажигания ВАЗ 2109.

1. реле зажигания,
2. Штекерный разъем выключателя зажигания,
3. выключатель зажигания.

Название режимов, положение замка и цепи питания.

Как проверить исправность / неисправность замка зажигания «Девятка»?

Замок зажигания, как и любой другой элемент автомобиля, может выйти из строя. В такой ситуации необходимо отремонтировать замок зажигания или, в случае серьезной неисправности, просто заменить этот элемент на новый. Однако в последнем случае, прежде чем проводить эту замену, следует убедиться в исправности неисправности замка зажигания. Как это сделать?

Ключ зажигания необходимо вставить в замок зажигания и установить этот ключ в определенное положение.Во время таких действий следует замкнуть цепь, по которой оценивается работоспособность замка. Например, при повороте ключа зажигания в третье положение должна срабатывать система защиты, а при повороте ключа в нулевое положение эта система должна отключиться. Любые отклонения здесь говорят о реальных проблемах с зажиганием.

Еще один способ проверить работоспособность замка — покрутить руль. Его не следует блокировать. Блокировка должна срабатывать только при вторичном повороте ключа зажигания из первого положения во второе.А во втором положении ключ, как известно, можно повернуть только из нулевого положения.

Наиболее частые проблемы с замком зажигания.

Многие из «девятки» владельцев отмечают одну неприятную особенность своих железных «коней» — это то, что со временем замок зажигания в них просто тюрьма. Даже если установили совсем недавно. Скорее всего, данный дефект — заводской брак и вам нужно обратиться в магазин, где вы приобрели новый замок зажигания (для этого лучше оставить чеки таких покупок на возврат.Однако, если этот вариант вам недоступен, не спешите отчаиваться!

Дело в том, что при запуске двигателя клин замка зажигания на стартер поступает напряжение, что может привести к выходу из строя этой детали. Но это вовсе не значит, что за новой запчастью нужно бежать в автомагазин. В этой ситуации вы можете просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок щелкает.

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление.Этот элемент состоит из двух частей: механической и электрической.
Из-за этой неисправности замка зажигания на ВАЗ 2109 многие могут представить большие проблемы, справиться с которыми они не могут сами. Данное издание ставит перед читателем цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Что такое я

Для начала приведем структуру замка.
Узнаем, как это выглядит, каков принцип работы и так далее:

• Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, не зависящие от замка. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийный пункт, лампочка салона и подсветка на торпеде.

• Замки зажигания бывают разные: нового или старого образца. Первая разновидность без реле имеет три позиции и короткий ключ, вторая с реле — четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Характерные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, вы можете устранить их своими руками, ведь на девятке, как правило, установлена ​​устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как убедиться в неисправности

Вот совет, как убедиться, что замок зажигания действительно не работает:

• Вставьте ключ зажигания и поверните его в определенное положение.Обязательно встречаются в этой цепи в цепочке. Смотрим по схеме: если клавиша «1», работает ли наружное освещение или приборы управления;
• Рекомендуется проверять все позиции замка. Если наблюдаются отклонения от нормы, проблема с замком;
• Проверить исправность замка зажигания можно и следующим способом: покрутить руль, который не должен блокироваться. Блокировка на рабочем рулевом колесе должна быть только при вторичном повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок, можно: взять обычную переносную лампу и одним концом подсоединить к массе, другим — к замку.Включите зажигание — если лампочка горит нормально, замок в порядке. Если лампочка тускло или не горит — замок неисправен.

Общие неисправности

Среди них на первом месте:

• Замок ободряет. Это даже наблюдается в «девятках», когда замок новый. Причина — заводской брак или то, что показано ниже.

Примечание. Стан замка может быть из-за проблем взаимодействия со стартером.В этом случае нужно ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок сломается.

• Замок со временем изнашивается, что приведет к его плохой работе;
• Замок зажигания легко обнадеживает неудачной попыткой угона автомобиля, а также любым неточным движением.

Ремонт и замена

Как правило, замок можно отремонтировать. В случае неудачи его придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранилась или есть возможность поменять замок целиком, то лучше сделать последнее.

Личинки и их замена

Итак, сделайте следующее:

• Снимите крышку и отверните болты крепления, затягивая хомут замка зажигания.

Примечание. У болтов есть срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала ослабляют ударом неровностей, а потом откручивают проходом.

• Две части зажима отделяются друг от друга и выходят из зацепления;
• Личинку можно сменить уже на этом этапе эксплуатации;
• Вытаскиваю боковой штифт, который держит личинку в замке.

Совет. Личинку легко демонтировать тонкой отверткой, например, с часов. При этом нужно постучать по замку молотком.

• Если вытащить личинку после того, как был удален боковой штифт, ничего не получится, можно попробовать забить личинку тонким сверлом;
• Если вам снова не удалось удалить личинку, рекомендуется окончательно снять блокировку;
• Удалите заглушки проводов.

Примечание. Одна из заглушек (та, что с большим разъемом) находится под торпедой. Чтобы его снять, нужно прикрыть рукой панель.

• Если замок зажигания с реле, то используйте его из-под панели;
• Разъем разъединителя;
• Так же снимаем массовую проволоку;
• Снимаем крышку, нажимая на защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверка работы на месте перед тем, как собрать все на место.Поверните ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки руля. Если рулевой вал не заблокирован при полном повороте балки, отрегулируйте правильное расположение замка на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головка не отломится. Желательно использовать ключ на «10».

Контактная группа

Если выход из строя замка заключен в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию замка (как это сделать, написано выше).
Вот несколько рекомендаций, которые необходимо соблюдать:

• Перед отключением контактов необходимо их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо раскрыть. Сделайте это проще всего с помощью шитья.

Неисправности замка зажигания на ВАЗ 2109 сможем устранить своими руками.В процессе работы будет очень полезно изучить различные фото — материалы и схемы, посмотреть тематический видеообзор.
Цена ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Замок зажигания ВАЗ 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на ВАЗ 2109

Выкрутите шесть винтов кожуха стойки.

Снимите нижнюю крышку рулевой колонки лицом к замку зажигания.

Снимите верх рулевой колонки.

Отсоединить колодку с проводами замка зажигания от жгута проводов.

Отсоединить колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в замок зажигания и поверните его в положение «0», чтобы выключить противоугонное устройство.Откручиваем четыре крепежных болта (два болта расположены сверху колонны). Снимите кронштейн и выключатель зажигания.

Сборка и установка замка зажигания ВАЗ 2109 производится в обратной последовательности.

Замок зажигания ВАЗ 2109 Схема проводов

Замок зажигания ВАЗ 2109 Принципиальная схема и коммутационный переключатель 1 — реле зажигания, 2 — Штекерный разъем замка зажигания, 3 — Замок зажигания ВАЗ 2109.

Устройство замка зажигания ВАЗ 2109

Устройство Снятие и установка замка зажигания, а также подключение контактной группы группы замка зажигания ВАЗ 2109 не зависит от типа панели приборов, то высокий, то низкий, замки зажигания одно и тоже.

Всем владельцам этого автомобиля необходимо знать, что представляет собой схема и возможные нарушения в работе этого замка. В случае поломки, зная эти вещи, вы сможете решить проблему самостоятельно.

Прежде всего, следует отметить, что есть замки зажигания старого образца — с реле, четыре позиции, которые имеют длинный ключ. А новый образец без реле, с тремя позициями (короткий ключ).

При любой из неисправностей может помочь ремонт замка, однако, если он не исправит ситуацию, потребуется полная замена устройства или его контактной группы в зависимости от проблемы.

Однако перед тем, как принимать какие-либо меры, следует убедиться, что замок зажигания действительно неисправен. Проверить правильность и правильность работы замка можно с помощью проводов, соединяющих провода, которые в зависимости от различных положений ключа показаны, между контактами которых происходит замыкание.

Несмотря на то, что сломан замок зажигания или сгорела его контактная группа, мы в любом случае открываем замок.

Итак, для замены замка необходимо произвести следующие действия:

Необходимо снять катушку руля, открутив винты, соединяющие верхнюю и нижнюю части колеса.При снятии защиты мы получаем доступ к самому замку и переключателям похищения.

Снимите облицовку с пластика, открутив ее отверткой.

Установите новый замок, соблюдая все эти действия в обратном порядке.

Даже с учетом того, что замок можно отремонтировать, все же лучше, если будет такая возможность его поменять. При этом очень важно позаботиться о том, чтобы новый замок был действительно качественным.

Ключ зажигания (пустой) 2101-3704198-10 к автомобилю ВАЗ-2101

# 2101-3706011
Муфта распределителя роликовая

# 13271801
Винт M4x8

# 12605171
Шайба стопорная 4

# 2101-3707115
Провод свечи зажигания к 4-му цилиндру в сборе

# 2101-3704201
Кольцо уплотнительное

# 2101-3707110
Провод свечи зажигания к 3-му цилиндру в сборе

# 2101-3707080
Связка проводов к свечам

# 2101-3707100
Провод свечи зажигания к 2-му цилиндру в сборе

# 2101-3707090
Провод свечи зажигания к 1-му цилиндру в сборе

# 2101-3707000-02

$ 29,46

# 2101-3704100-10

# 2101-3704247-10
Кольцо стопорное

# 2101-3707150

# 15896411
Гайка М5

# 2101-3706010-10
Дистрибьютор

# 11195471
Шайба 5 пружинная

# 2103-3706010
Дистрибьютор

# 10519301
Шайба 5

# 16100811
Гайка М8

# 11198073
Шайба пружинная коническая 8

# 2101-3705000-02

# 2101-3706705
Пластина крепления

# 12644401
Шайба 6

# 2101-3706700
Прокладка распределителя

# 12605370
Шайба стопорная 6

# 13543421
Шпилька М8х28

# 15896211
Гайка М6

# 2101-3706010
Дистрибьютор

# 2101-3706010-20
Дистрибьютор

Выключатель зажигания 2101-3704000-10 к автомобилю ВАЗ-2101

# 2101-3706011
Муфта распределителя роликовая

# 13271801
Винт M4x8

# 12605171
Шайба стопорная 4

# 2101-3707115
Провод свечи зажигания к 4-му цилиндру в сборе

# 2101-3704201
Кольцо уплотнительное

# 2101-3707110
Провод свечи зажигания к 3-му цилиндру в сборе

# 2101-3707080
Связка проводов к свечам

# 2101-3707100
Провод свечи зажигания к 2-му цилиндру в сборе

# 2101-3707090
Провод свечи зажигания к 1-му цилиндру в сборе

# 2101-3707000-02

# 2101-3704198-10
Ключ зажигания (пустой)

# 2101-3704100-10

# 2101-3704247-10
Кольцо стопорное

# 2101-3707150

# 15896411
Гайка М5

# 2101-3706010-10
Дистрибьютор

# 11195471
Шайба 5 пружинная

# 2103-3706010
Дистрибьютор

# 10519301
Шайба 5

# 16100811
Гайка М8

# 11198073
Шайба пружинная коническая 8

# 2101-3705000-02

# 2101-3706705
Пластина крепления

# 12644401
Шайба 6

# 2101-3706700
Прокладка распределителя

# 12605370
Шайба стопорная 6

# 13543421
Шпилька М8х28

# 15896211
Гайка М6

# 2101-3706010
Дистрибьютор

# 2101-3706010-20
Дистрибьютор

ВАЗ 2109: устройство и замена трамблера

В статье будет рассмотрен автомобиль ВАЗ 2109, приведено устройство его трамблера.Нормальное функционирование трамблера — залог стабильной работы ДВС. Причина в том, что с помощью распределителя на электроды свечей подается искра. Причем происходит это не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужен дистрибьютор?

Крайне важно, чтобы клапан работал нормально для достижения идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция распределителя зажигания заключается в том, что с его помощью корректируется угол опережения зажигания.Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечей. Причем этот момент зависит от определенных факторов, к которым относятся частота вращения коленчатого вала, нагрузка двигателя и многие другие. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это задача трамблера зажигания, то есть трамблера. Если двигатель на автомобиле ВАЗ 2109, устройство распределителя которого рассмотрено в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, в ремонте нуждается сам распределитель.Процесс этот несложный, образование автоэлектрика не требуется, достаточно следовать небольшой инструкции.

Конструкция трамблера

Это основной элемент всей системы зажигания. Это необходимо для регулирования управления и передачи электрических сигналов малой амплитуды от датчика Холла к электронному переключателю. А также распределить высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должен происходить цикл зажигания.На автомобиле ВАЗ 2109, устройство трамблера которого практически не отличается от одноименного «классического» агрегата, установлена ​​бесконтактная система зажигания. На автомобилях этой серии никогда не использовались системы контактного типа. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в прошлое, так как в ней очень много недостатков. Основное из них — наличие прерывателя контакта распределителя. Функции этого механизма в бесконтактной системе зажигания перешли на датчик Холла.Стоит отметить, что работа обеих систем практически одинакова. Единственное исключение — конструкция измельчителя. Вот такое простое устройство ВАЗ 2109. Карбюратор, если он находится в системе питания, распределитель зажигания является основным элементом. Если машина инжекторная, то трамблер в ней отсутствует.

Особенности конструкции

Кроме того, распределитель ВАЗ 2109, устройство которого рассматривается в статье ниже, включает вакуумный и центробежный регуляторы опережения зажигания.Помимо них есть еще несколько элементов, способствующих нормальной работе дозатора. Помимо корректора вакуума, датчика Холла, центробежного регулятора есть экран из пластика, позволяющий защитить внутреннюю поверхность распределителя от пыли и грязи. Ползунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец.Все это собрано в едином алюминиевом корпусе. С одного края крышка крепилась двумя болтами. Распределитель ВАЗ 2109 состоит из таких элементов, устройство, фото и конструкция которого приведены в статье.

Как определить, сломан ли распределитель зажигания

Определить неисправность электронного распределителя зажигания достаточно просто. Автомобиль начинает дергаться при движении. И других предпосылок нет. Другими словами, в баке качественное топливо, топливный насос исправен, карбюратор исправен.Двигатель начинает троить, когда машина набирает определенную скорость. Часто причиной этого является смазка контактов, которые находятся на корпусе распределителя. Также двигатель может вообще не запуститься. При превышении скорости происходит стук поршневых пальцев. Если скорость набирает крайне медленно, увеличивается расход газа, значит, происходит поломка распределителя зажигания или любого из его элементов. Крышка трамблера ВАЗ 2109 может быть разрушена.

Что могло выйти из строя?

Причем, чаще всего перегорает ползунок, распределяющий высокое напряжение на электроды свечей.Контакты, расположенные непосредственно в пластиковой крышке, тоже могут гореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 разрушены. Устройство трамблера такое, что без таких контактов некуда деваться. Сам датчик Холла тоже может выйти из строя. Очень часто подшипник этого датчика расшатывается или происходит его разрушение. Даже самая маленькая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями.Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие распределителя

Данная инструкция понадобится вам, если вам потребуется заменить распределитель ВАЗ 2109. Также для ремонта необходимо снять распределитель зажигания. Для этого сначала нужно отсоединить отрицательную клемму от АКБ. Затем — отсоединить все бронепровода, идущие к крышке распределителя зажигания. Шланг, идущий от вакуумного корректора к карбюратору, тоже отключен.Затем нужно отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ним находится шайба, которую очень важно не потерять.

Установка распределителя

Обратите внимание, что на автомобиле ВАЗ 2109 можно установить таймер только в одном положении его ротора. Поэтому перед тем, как снимать трамблер на ВАЗ 2109 с распредвала, никаких отметок ставить не нужно. Просто откручиваем три гайки, которыми корпус крепился к ГБЦ.Но перед этим необходимо отключить вилку, соединяющую датчик Холла с выключателем.

Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке распределителя устанавливать коленвал по меткам не нужно. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии. Дистрибьютора нельзя как-то ошибиться; становится только в одном положении.В этом случае контакт ползунка всегда будет в том положении, в котором он должен быть. О том, как поставить трамблер на ВАЗ 2109, сказать особо нечего. Главное правильно выставить метки на распредвале и коленвале.

Начало разборки распределителя

Сначала открутите два болта, которыми крышка крепится к корпусу распределителя. Затем вытащите ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа или подгорания.При этом в нормальном положении ползун должен плотно прилегать к ротору распределителя. Хорошая посадка обеспечивается небольшой листовой рессорой. В том случае, если произошло ослабление или он сломался или деформировался, необходимо полностью заменить каретку целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода распределителя ВАЗ 2109 необходимо отключить от системы питания.

Проверка ползуна и дальнейшая разборка

Для проверки целостности бегунка необходимо измерить сопротивление, которое находится на нем между медными контактами.Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран для защиты от пыли. Затем получается вывод, с помощью которого передается низкое напряжение. Для этого нужно открутить болт, который ее фиксирует. Отверткой сожмите держатель и снимите провод. Затем откручиваются два болта, с помощью которых крепится опорная плита бесконтактного датчика Холла. После этого его можно будет удалить. Стопорное кольцо вытащено, вполне возможно, что потребуется большое усилие.Но можешь не волноваться, этот узел вряд ли разорвет.

После того, как нужно открутить два болта крепления вакуумного корректора, распределитель ВАЗ 2109 без него работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора. При помощи отвертки необходимо вытащить тягу этого корректора с опорой на пластину.

Конец разборки

После этого можно полностью снять вакуумный корректор с корпуса распределителя зажигания и вытащить опорную плиту.В случае появления задиров, надрывов или чрезмерного износа втулки необходимо полностью заменить этот элемент. Далее необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на валике распределителя зажигания. Штифт, фиксирующий сцепление, прижимается стопорным кольцом. Его надо удалить. Если уплотнительное кольцо изношено, затвердело или полностью сломалось, замените его новым. Чтобы выбить штифт из муфты, нужно взять хотя бы небольшой гвоздь, а лучше — тонкий пробойник.Затем демонтируйте пластину на центробежном регуляторе. Проверьте, как веса этого регулятора вращаются на осях. Если он тяжелый, то стопорные кольца и грузики необходимо снять. Тщательно очистите в нем все отверстия и смажьте.

Если вам необходимо заменить датчик-прерыватель, то вам нужно открутить два болта, которые его крепили, а затем снять его с опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента следует проводить вместе с пластиной, на которой он расположен.Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Собирать в обратном порядке.

установка розжига (инструкция и схема). Как выставить зажигание на ВАЗ 2107

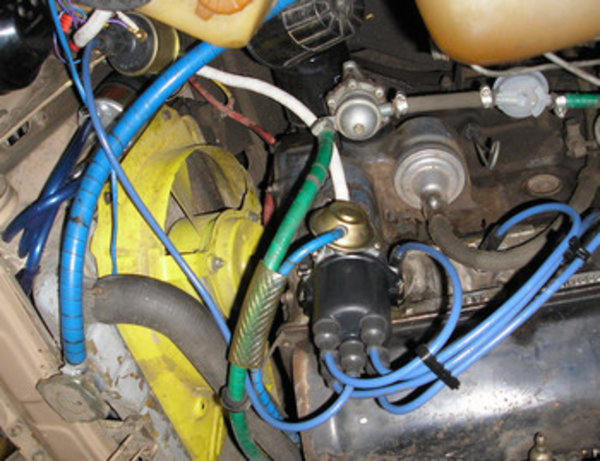

В этой статье будет рассказано о том, как на ВАЗ 2107 устанавливается зажигание. Этот автомобиль может быть установлен как с бесконтактной, так и с контактной системой зажигания. Независимо от того, какая конструкция системы установлена ​​в автомобиле, все работы практически идентичны. Внешний вид и привод трамбовки БСЗ и контакта одинаковые, с той лишь разницей, что в первом случае вместо механического прерывателя используется датчик Холла.Также есть разница в силовом проводе, который подключается к трамблеру.

Замена тумблера

Чтобы произвести полную замену трамблера на автомобиле ВАЗ 2107, нужно использовать всего один инструмент — ключ на «13». Сначала отсоедините от крышки все провода, идущие к свечам зажигания. Между карбюратором и трамблером проложен шланг для нормального функционирования опережения зажигания. К распределителю зажигания идет небольшой жгут проводов.Он подключается к нему с помощью планшета. После этого откручиваем гайку крепления корпуса трамплина к блоку ДВС.

Сделайте это с помощью ключа на «13». Снимите шайбу и пластину. Слегка подтянув вверх, можно снять корпус тумблера с места. Стоимость нового клапана для автомобиля ВАЗ 2107, как и для всей классической серии, около 800 рублей. В том случае, если вместо классического планируется установить бесконтактное зажигание ВАЗ 2107, придется потратить около двух тысяч рублей.Это средняя стоимость набора магазинов.

Для чего нужна корректировка?

Какое время зажигания знают все. Этот параметр системы необходимо время от времени корректировать на любом автомобиле, оснащенном классической системой зажигания. Это сделано для снижения расхода бензина, увеличения ресурса двигателя внутреннего сгорания, а также для достижения наилучших характеристик динамики и разгона автомобиля.

Вы можете разделить все процедуры на несколько этапов.Сначала корректируется угол наклона контактной группы в «закрытом» положении. Во-вторых, только после этого можно начинать работу со свинцом до зажигания. Фиксация находится в наиболее приемлемом положении. На ВАЗ 2107 установка зажигания еще не окончена, необходимо произвести регулировки.

Настройка параметров

Выполнив все эти действия, необходимо выполнить пробный запуск для более точного контроля и регулировки. В том случае, если вдруг возникли какие-то неполадки при работе двигателя.Величину угла контактной группы в «закрытом» положении можно определить по величине зазора группы. Это крайне необходимо делать в тумблерах, которые используются в контактных и транзисторных системах зажигания. А вот бесконтактное зажигание ВАЗ 2107 в таких регулировках не нуждается.

Регулировка контактной группы

Итак, теперь подробнее о том, как правильно настроить систему зажигания на шестерке. Сначала снимаем крышку с трамблера.Используя ключ с храповым механизмом, вы должны провернуть коленчатый вал до тех пор, пока не заметите, что расстояние между контактами прерывателя находится на максимальном значении. Фиксация контактной группы производится двумя маленькими болтами, для регулировки их нужно немного ослабить. Если есть бесконтактное зажигание ВАЗ 2107, то нужно только установить угол опережения.

Лучше делать это ключом, а не отверткой. Как правило, эти болты затягиваются очень сильно, поэтому вы скорее повредите их головки.Для правильной настройки вам понадобится зонд толщиной 0,44 мм. Установите его между контактами и зафиксируйте положение прерывателя. Для этого затяните оба болта. С помощью этой процедуры можно добиться желаемого угла, при котором контактная группа замыкается.

Уголок замкнутый

Для ВАЗ 2107 и аналогичных моделей наиболее подходящий угол — 55 градусов. Погрешность не должна быть больше трех градусов. После того, как угол закрытого состояния отрегулирован, необходимо перейти к следующему шагу.Распределитель следует устанавливать таким образом, чтобы угол опережения зажигания был идеальным. Обратите внимание, что лучше всего устанавливать угол опережения на двигателях со значительным износом на четвертом цилиндре. Регулировка первого цилиндра возможна только на новых двигателях или после капитального ремонта.

Опережение зажигания

Регулировку, конечно, можно и на слух, но это не очень правильно. Необходимо правильно выставить угол опережения зажигания ВАЗ 2107, чтобы снизить расход топлива и увеличить ресурс двигателя.Перед проведением регулировок необходимо снять шланг с вакуумного корректора. Отверстие в корректоре заглушено. Прогрейте двигатель до рабочей температуры, чтобы поддерживать нормальные обороты холостого хода. Заглушите двигатель и открутите гайку крепления корпуса распределителя.

Настройка стробоскопа

Строб должен быть подключен к плюсу и минусу батареи. Емкостной датчик установлен на бронированной трубе цилиндра, по которой осуществляется регулировка.Теперь о том, как на ВАЗ 2107 устанавливается зажигание. От стробоскопа исходит излучение света. Луч его необходимо направить на шкив коленчатого вала. Для правильной настройки зажигания необходимо установить корпус трамблера в такое положение, чтобы стробоскоп, луч которого параллелен метке на крышке газораспределительного механизма, при метке на шкиве коленчатого вала соскользнул. напротив.

Обратите внимание, что после завершения настройки вам все равно нужно проверить правильность на треке.Для достижения необходимого угла опережения зажигания потребуется повернуть весь корпус распределителя в нужном направлении. Найдя нужное положение, зафиксируйте гайкой. Аналогично устанавливается бесконтактное зажигание ВАЗ 2107, точно так же регулируется момент опережения.

Как проверить правильность настроек на ходу

Чтобы убедиться, что все работы выполнены правильно, нужно выйти на трассу. Прогрейте машину и разгоните ее на ровной дороге до 50 км / ч.При этом необходимо включить четвертую скорость и двигаться равномерно. Резко нажмите на педаль акселератора. Должен быть короткий (около двух секунд, не более) стук, который переходит в детонацию. При этом машина должна постепенно увеличивать скорость. На ВАЗ 2107 зажигание можно считать полным, если были соблюдены все условия.

В том случае, если вы не слышите детонационный стук, нужно повернуть корпус переключателя против часовой стрелки (максимум на одно деление).И наоборот, если удары продолжаются более 2 секунд, поверните корпус по часовой стрелке не более чем на одно деление. Если на дорожных испытаниях вы убедились, что положение корпуса распределителя изменилось намного больше, чем было задано при настройке с помощью стробоскопа, то можно судить только о наличии поломки в ДВС.

Что нужно учитывать?

Конечно, такие симптомы могут быть спровоцированы неправильной смесью в карбюраторе.Перед установкой зажигания на ВАЗ 2107 нужно убедиться, что все системы работают стабильно. Также возможно, что регулятор вакуума в переключателе работает некорректно. Не исключено, что подшипники и втулки распределителя зажигания имеют очень большой износ.

Если регулировка правильная, неисправностей не обнаружено, то вы сами убедитесь, что запуск мотора и его работа будут максимально стабильными. Значительно улучшается динамика автомобиля, становится меньше расход, в несколько раз увеличивается ресурс двигателя.Следовательно, правильная регулировка угла опережения зажигания позволит как можно реже ремонтировать двигатель и его системы.
