Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора.

Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

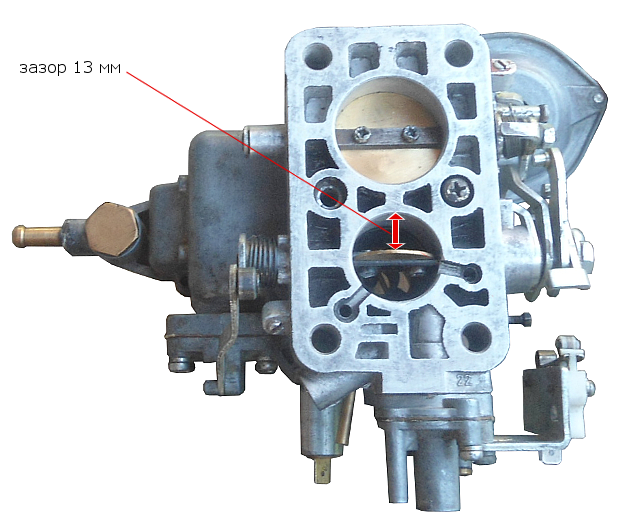

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее.

Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

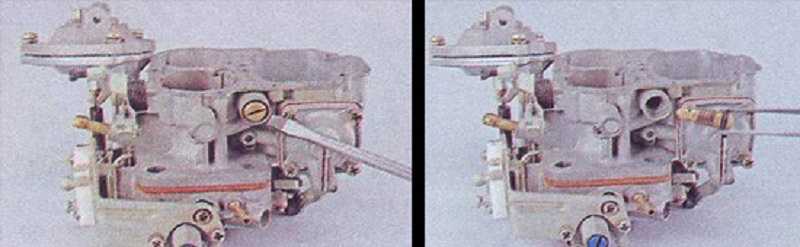

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

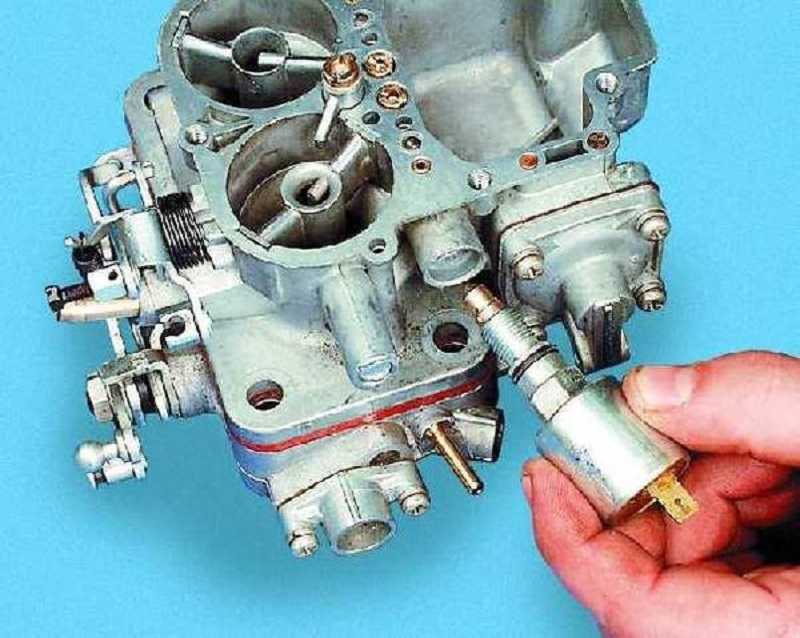

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Подстройка карбюратора на работающем двигателе
Запустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов.

Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. Отрегулировать количество оборотов винтом количества на 800-850 об/мин.

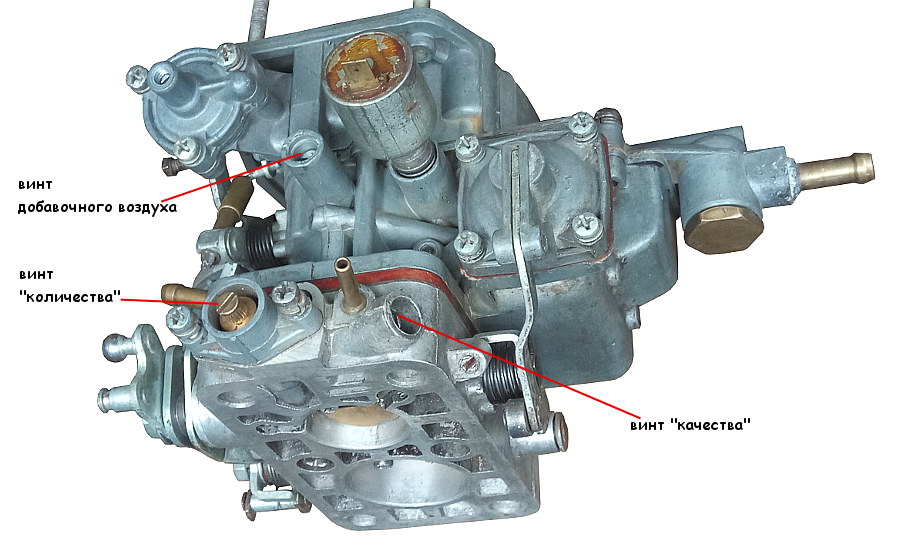

Настройка холостого хода без приборов
— Винтом количества установить обороты ХХ на 850 об/мин.
— Винтом качества установить максимальные обороты ХХ.
— Винтом количества поднять обороты на 100-120 об/мин.
— Винтом качества понизить обороты до 850 об/мин.
Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)

Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017

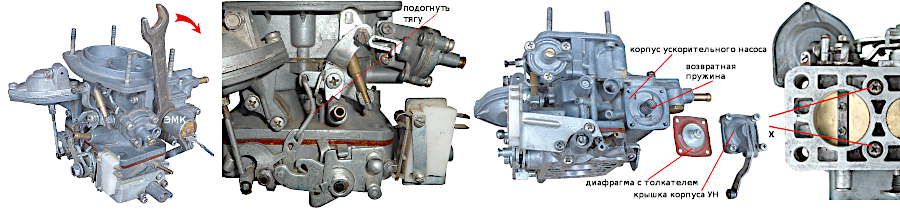

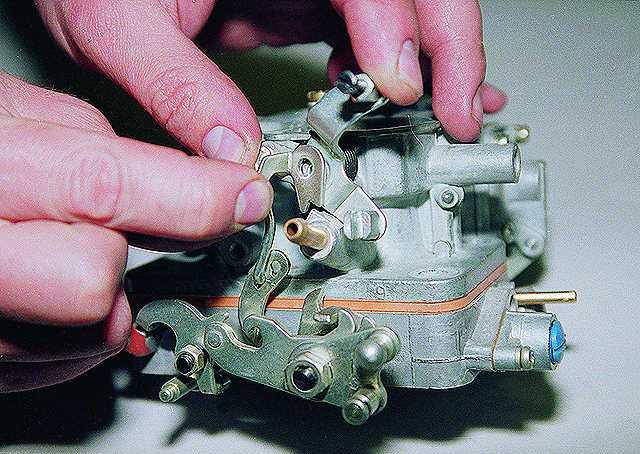

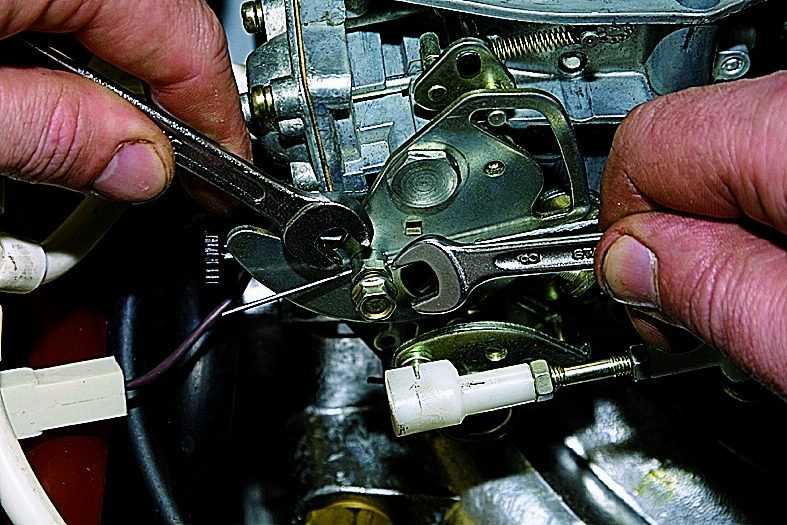

Регулировка привода заслонок подсоса.

19.07.2018

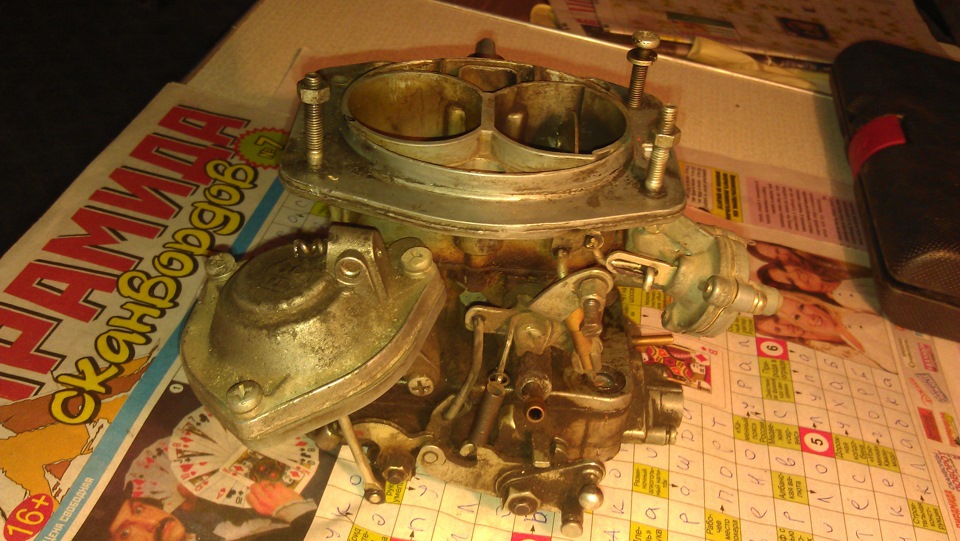

Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).

— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон

Расположены на дне поплавковой камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.07	1.62
2105-1107010-10	1.09	1.62
2105-1107010-20	1.07	1.62
2107-1107010	1.12	1.5
2107-1107010-20	1.12	1. 5
2140-1107010	1.09	1.57
2140-1107010-10	1.09	1.57
2140-1107010-50	1.09	1.40
2140-1107010-70	1.12	1.50
2141-1107010	1.12	1.50

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон

Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.70	1.70
2105-1107010-10	1.70	1.70
2105-1107010-20	1.70	1.70
2107-1107010	1.50	1.50
2107-1107010-20	1. 50	1.50
2140-1107010	1.50	1.70
2140-1107010-10	1.50	1.70
2140-1107010-50	1.70	1.50
2140-1107010-70	1.70	1.70
2141-1107010	1.50	1.50

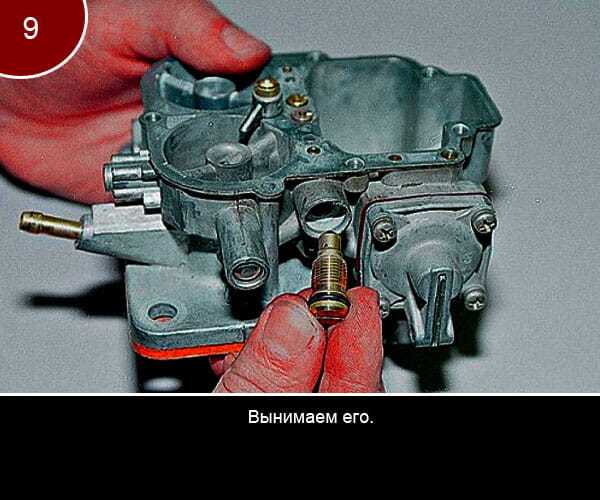

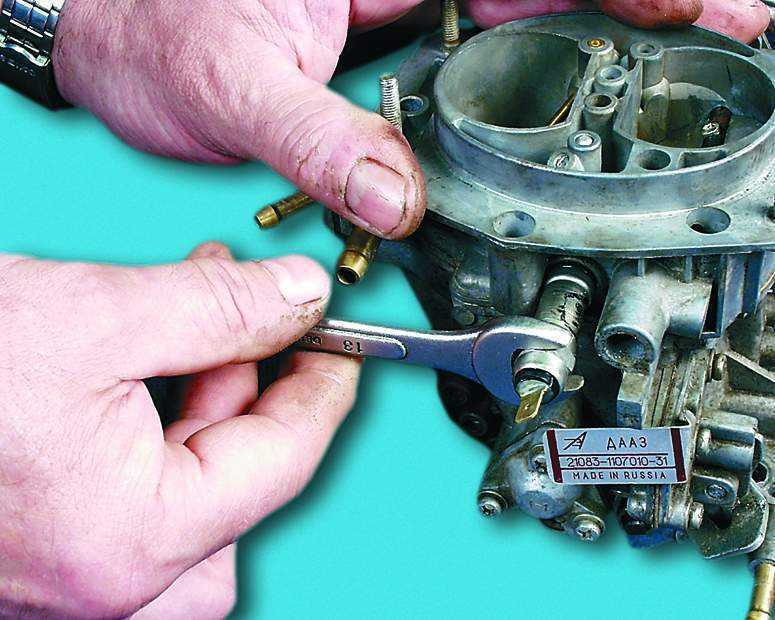

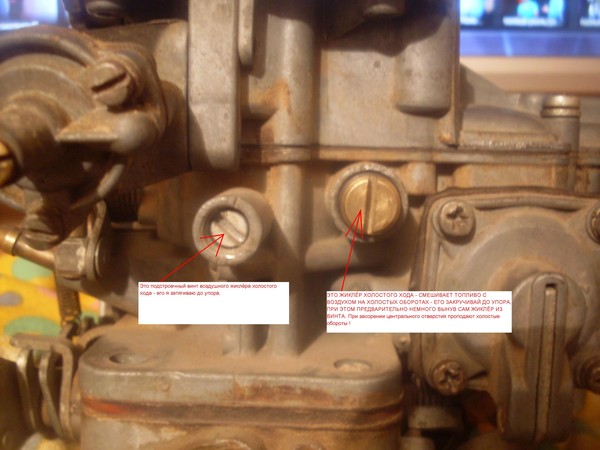

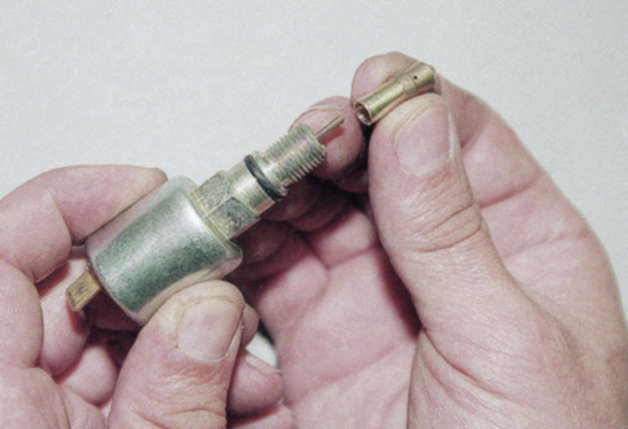

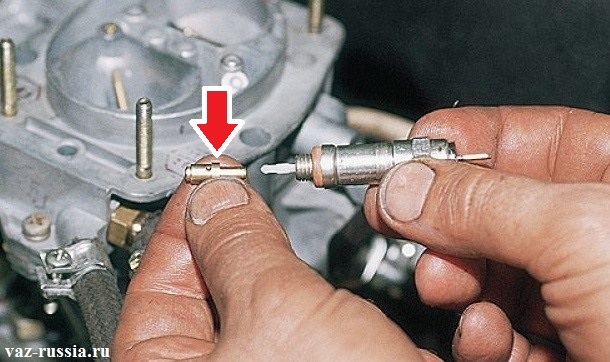

Топливный жиклер системы холостого хода карбюратора Озон

Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.50	—
2105-1107010-10	0.50	—
2105-1107010-20	0.50	—
2107-1107010	0. 50	—
2107-1107010-20	0.50	—
2140-1107010	0.50	—
2140-1107010-10	0.50	—
2140-1107010-50	0.50	—
2140-1107010-70	0.50	—
2141-1107010	0.50	—

Воздушный жиклер системы холостого хода карбюратора Озон

Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0. 70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Топливный жиклер переходной системы второй камеры карбюратора

Установлен в держателе завернутом в корпус карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.60
2105-1107010-10	—	0.60
2105-1107010-20	—	0.60
2107-1107010	—	0. 60
2107-1107010-20	—	0.60
2140-1107010	—	0.60
2140-1107010-10	—	0.60
2140-1107010-50	—	0.75
2140-1107010-70	—	0.75
2141-1107010	—	0.60

Воздушный жиклер переходной системы второй камеры карбюратора Озон

Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.70
2105-1107010-10	—	0.70
2105-1107010-20	—	0.70
2107-1107010	—	0. 70
2107-1107010-20	—	0.70
2140-1107010	—	0.70
2140-1107010-10	—	0.70
2140-1107010-50	—	0.70
2140-1107010-70	—	0.77
2141-1107010	—	0.70

Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон

Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	1.50 – топливный

1. 50 – эмульсионный

2105-1107010-10—1.50 – топливный

1.50 – эмульсионный

2105-1107010-20—1.50 – топливный

1.50 – эмульсионный

2107-1107010—1.50 – топливный

1.50 – эмульсионный

2107-1107010-20—1.50 – топливный

1.50 – эмульсионный

2140-1107010—1.20 – топливный

1.50 – эмульсионный

2140-1107010-10—1.20 – топливный

1.50 – эмульсионный

2140-1107010-50—1.20 – топливный

1.20 – эмульсионный

2140-1107010-70—1.20 – топливный

1.20 – эмульсионный

2141-1107010—1.20 – топливный

— – эмульсионный

Перепускной жиклер ускорительного насоса карбюратора Озон

Установлен в корпусе ускорительного насоса.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.40	—
2105-1107010-10	0.40	—
2105-1107010-20	0.40	—
2107-1107010	0.40	—
2107-1107010-20	0.40	—
2140-1107010	—	—
2140-1107010-10	—	—
2140-1107010-50	0.30	—
2140-1107010-70	0.30	—
2141-1107010	0.40	—

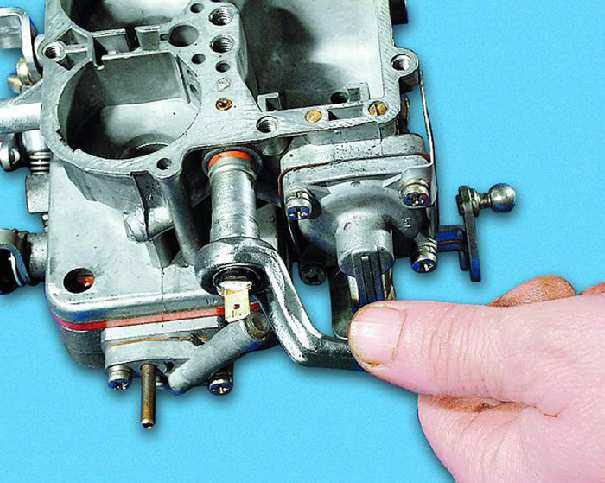

Ускорительный насос карбюратора Озон

Демпферный жиклер пускового устройства карбюратора Озон

Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон

Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.20	1.00
2105-1107010-10	1.20	1.00
2105-1107010-20	1.20	1.00
2107-1107010	1.50	1.20
2107-1107010-20	1.50	1.20
2140-1107010	1.20	1.00
2140-1107010-10	1.20	1.00
2140-1107010-50	1.20	1.00
2140-1107010-70	1.20	1.00
2141-1107010	1.50	1.20

Примечания и дополнения

— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра. Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.

Еще статьи по карбюраторам Озон

Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит расход топлива, а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.

Принципиальное устройство деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного ДВС напрямую зависит от качества и количества смеси топлива и воздуха. Эту самую смесь готовит непосредственно карбюратор. К тому же это устройство равномерно распределяет смесь по камерам сгорания.

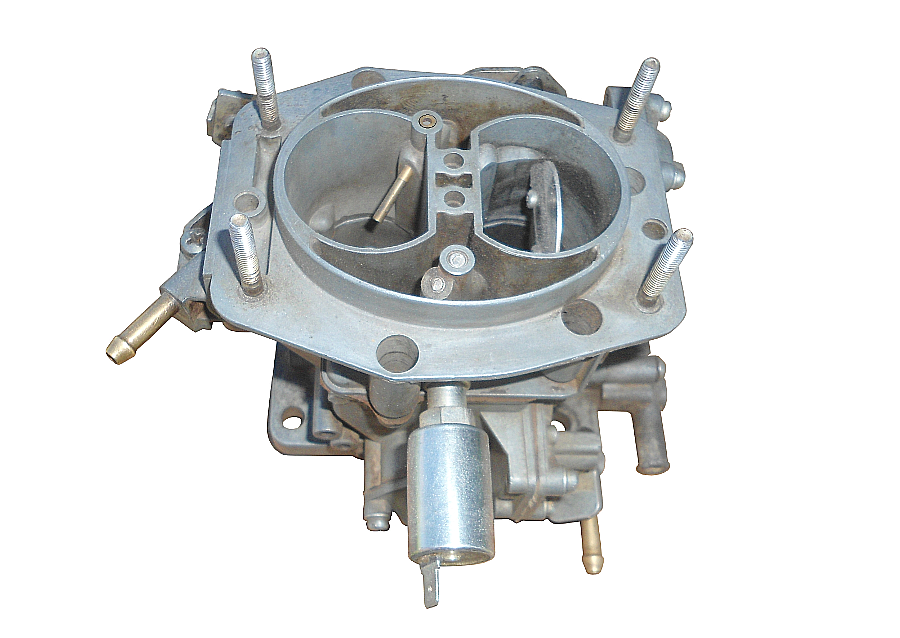

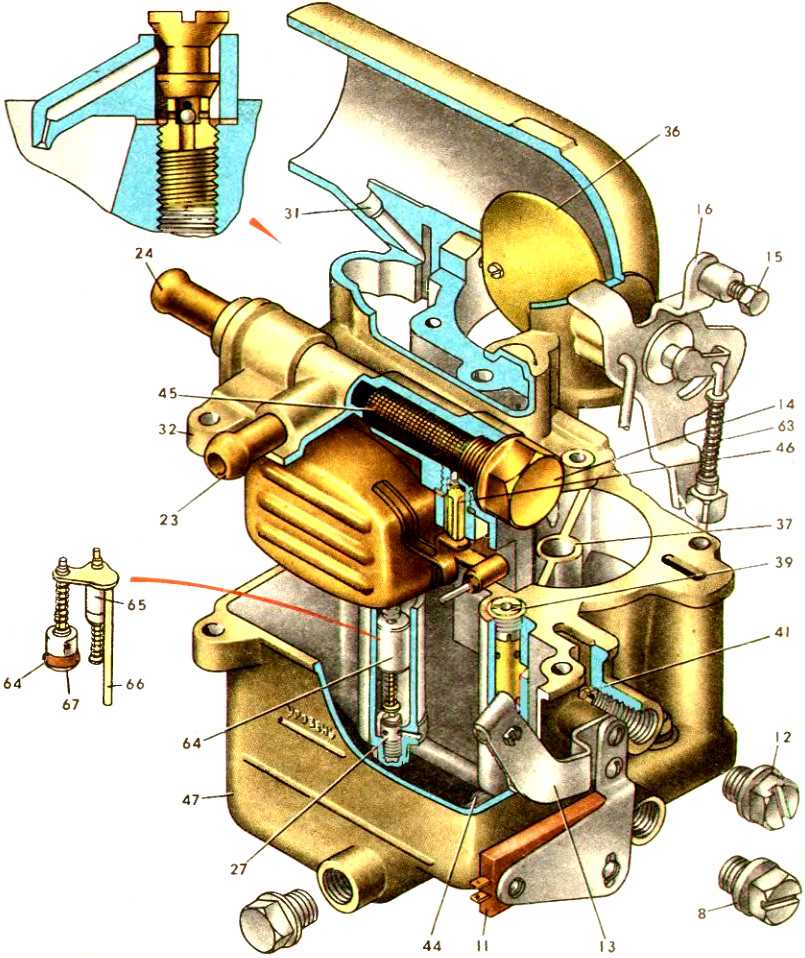

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных деталей. Это диффузор, дроссельная заслонка, а также жиклер и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор является сложным прибором, состоит из множества различных компонентов. Но полное устройство необходимо только тем, кто профессионально занимается настройкой и регулировкой этих приборов.

Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как устроен данный аппарат конкретней.

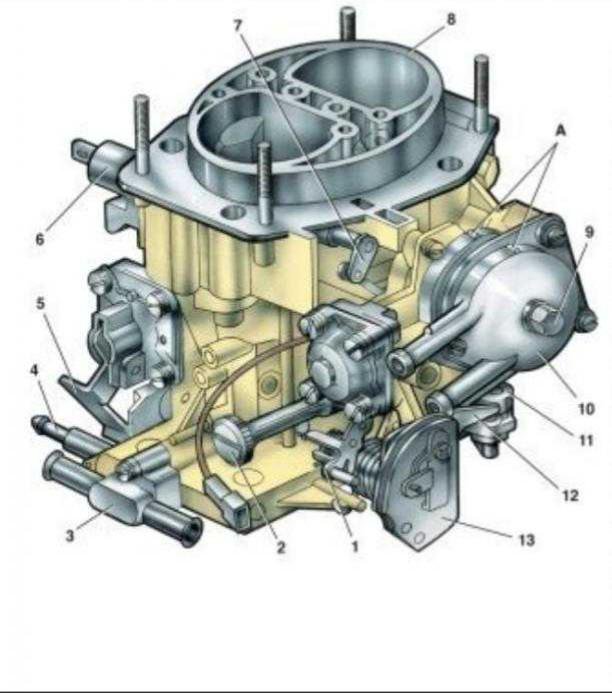

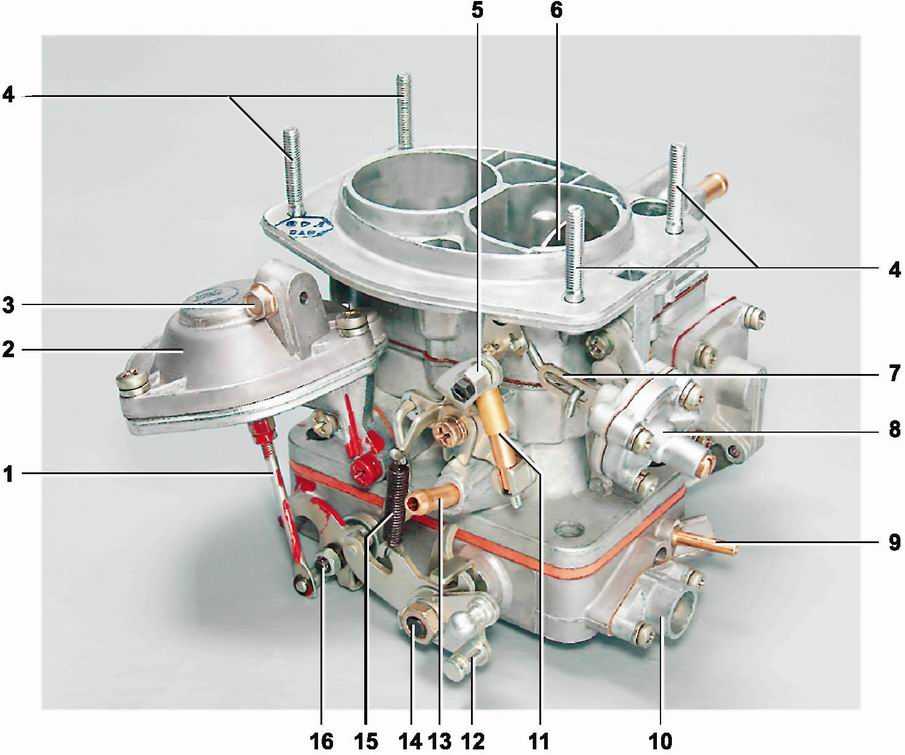

Итак, какое имеет карбюратор ДААЗ 2107 1107010 устройство? Этот прибор состоит из поплавковой камеры, в которую в ограниченном количестве поступает топливо. Доступ бензина закрывают игольчатый клапан, а также поплавок, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной, а также воздушной заслонки. Кроме них в устройство входят и жиклеры. Топливо распыляется посредством распылителя. Одни из важных составляющих карбюратора — диффузоры. Они работают как сопла, создают конфигурацию потока воздуха.

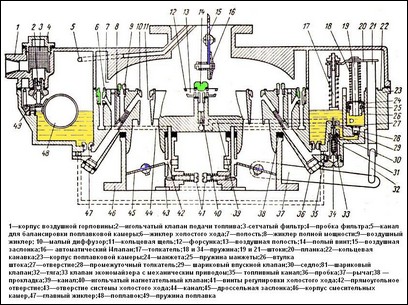

ДААЗ 2107 карбюратор: принцип работы

Когда горючее попадет в поплавковую камеру, объем топлива регулируется посредством поплавка. Если он всплывает, то игольчатый механизм перекроет доступ бензина в камеру. Так, камера в данном случае напоминает бачок унитаза. Здесь все то же самое. Но горючее подается не сразу. Сначала оно пройдет через специальный фильтр, чтобы очиститься.

Далее устройство подает горючую жидкость в первую и вторую топливную камеру. Карбюратор ДААЗ 2107 (устройство) предусматривает наличие основных топливных жиклеров, по которым проходит горючее.

Кроме бензина, через воздушные жиклеры в камеры подается воздух, который предварительно прошел очистку в воздушных фильтрах. Воздух затем при помощи специальных трубок и колодцев образует смесь с бензином. Так, получается так называемая эмульсия.

Но это еще не все. Прежде чем попасть в камеры сгорания посредством распылителя, смесь проходит через эконостат. Здесь смесь проходит дополнительное обогащение.

Далее, при помощи распылителей смесь попадает в диффузоры. Здесь производится окончательная подготовка смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ ‘овского производства) сконструирован таким образом, что в диффузорах капли топлива вовлекаются в высокоскоростной поток воздуха. Так, воздушно-топливная смесь попадает в центр смесительной камеры.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси прямиком в цилиндры двигателя.

Чем еще особенный карбюратор ДААЗ 2107? Устройство его включает в себя жиклеры для холостого хода. В этом режиме смесь забирается лишь из первой топливной камеры. Принцип и схема работы топливных камер задействует вторую камеру лишь при выходе двигателя на рабочие температуры. II камера также включается, если нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Карбюратор ДААЗ 2107 1107010 — регулировка

Прежде чем перейти к регулировке, нужно выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оснащен вакуумным корректором зажигания, тогда ДВС машины — это последняя модель моторов ВАЗ 2103 или 2106, а модификация карбюратора – новая. Если вы не нашли вакуум-корректора, тогда у вас карбюратор ДААЗ 2107 1107010.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

• Проблемы при запуске мотора, чихание двигателя.
• Рывки, дергания, частые провалы на педали акселератора.
• Отсутствие возможностей для разгона.
• Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Регулируем поплавковую камеру

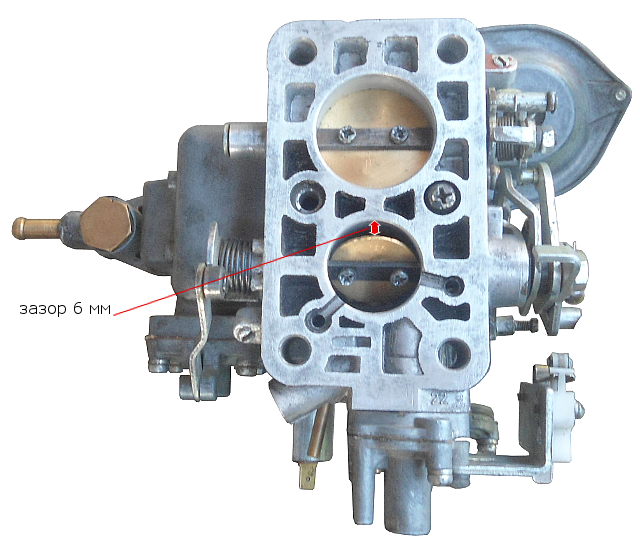

Поплавок имеет свободный ход. Размер хода должен быть между 6,5 мм с одной стороны и 14 мм с другой стороны. Регулируют ход при помощи специального шаблона.

Если в вашей камере расстояние меньше, необходимо немного подогнуть язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива выше, и поплавок опускается вниз. Для регулировки поплавка по другой стороне необходимо по максимуму отвести поплавок назад и при помощи того же шаблона проверить этот параметр. Если расстояние не 14 мм, тогда следует подогнуть упор крепления.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

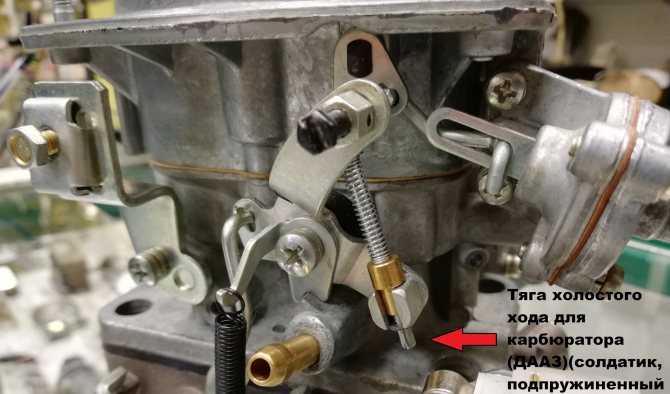

Настраиваем холостой ход

Для начала стоит убедиться в правильности регулировки зажигания. Двигатель должен находиться на рабочих температурах. Для регулировки необходимо вращать регулировочный винт качеств топливной смеси, пока обороты двигателя не станут максимальными.

Далее нужно вращать против часовой стрелки винт количества топлива. Следует добиться еще большей частоты оборотов.

Теперь стоит покрутить еще винт качества, чтобы добавить еще немного оборотов.

Смысл этих операций в том, чтобы качество смеси было минимальным, а обороты холостого хода составляли от 850 до 900. Это наиболее оптимальные значения для карбюраторных двигателей автомобилей семейства «Классики». Больше или меньше этого значения делать обороты не следует, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые можно выполнить своими руками. Но если вы не уверены в своих действиях, лучше все-таки доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них отлично разбирается.

Периодически пропадает холостой ход на ваз 2107

Содержание:

• Снятие регулятора холостого хода ваз 2107
• ВАЗ 2107 Пропал холостой ход
• Не хватает воздуха
• Датчик холостого хода ВАЗ 2107 инжектор где находится
• Электрическая педаль газа
• Нестабильная работа карбюраторного двигателя
• Регулировка холостого хода ВАЗ 2107 фото и видео
  • Диагностика систем двигателя
  • Обслуживание и устранения неисправностей
  • Настройка силового агрегата
  • Регулировка режима холостого хода без прибора
• Видео — Почему плавают обороты двигателя на холостом ходу
• Вывод

Снятие регулятора холостого хода ваз 2107

03 декабря 2011

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

ВАЗ 2107 Пропал холостой ход

Датчик холостого хода

На автомобилях семейства ВАЗ–21099 применяются карбюраторы типа “Солекс” Димитровградского
автоагрегатного завода.

Модель автомобиля	Рабочий объем двигателя, см3	Модель карбюратора
2108	1295	ДААЗ–2108
21081	1100	ДААЗ–21081
21083	1499	ДААЗ–21083

Существуют три наиболее часто встречающиеся причины исчезновения холостого
хода:

— засорение жиклера холостого хода ЭМК;
— перегорание ЭМК;
— отсутствие питания ЭМК.

Для работы необходимы: гаечные ключи на “8”, “10”, “12”, “13”, “14”, пробник
или контрольная лампа на 12 В с проводами, отрезок провода с зачищенными концами,
компрессор или воздушный насос.

Все перечисленные карбюраторы имеют в системе холостого хода электромагнитный клапан (ЭМК) с жиклером холостого хода. Управляет клапаном электронный блок принудительного холостого хода.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку корпуса воздушного фильтра, отвернув гайку
ключом на “10” и отстегнув пружинные зажимы.
Снимите воздушный фильтр. Отверните четыре гайки ключом на “8”,
отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения
к клапанной крышке и снимите корпус воздушного фильтра.

2. Включите зажигание. Снимите провод питания с ЭМК. Попробуйте
несколько раз дотронуться клеммой провода питания до клеммы ЭМК.

В момент касания слышны отчетливые щелчки?

Нет: см. п. 4

3. Ключом на “13” (на “12” или “14” в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Двумя пальцами извлеките топливный
жиклер холостого хода

Обратите внимание на центральное отверстие:
удалите из него соринки, используя компрессор или воздушный насос,
и убедитесь в чистоте отверстия на просвет. Установите топливный
жиклер на место

Установите ЭМК на место и заверните от руки до
упора. Наденьте провод питания и пустите двигатель.

4. Ключом на “13” (“12” или “14”, в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Используя дополнительный отрезок
провода, подайте “+” от аккумуляторной батареи на клемму ЭМК, корпусом
его несколько раз коснитесь клеммы “–” аккумуляторной батареи.

В момент касания слышны отчетливые щелчки?

Да: см. п. 6

5. Перегорел ЭМК. Замените исправным, предварительно проверив
его. Чтобы доехать до ближайшего автомагазина, можно переделать
неисправный ЭМК на принудительно открытый. Для этого двумя пальцами
снимите топливный жиклер холостого хода, обломите пластмассовый
наконечник клапана и поставьте жиклер на место. Установите ЭМК на
место и заверните от руки до упора. Наденьте провод питания и пустите
двигатель. Имейте в виду, что при использовании такого клапана могут
возникнуть проблемы с выключением двигателя: он будет пытаться работать
после выключения зажигания. В такой ситуации постарайтесь не глушить
сразу двигатель, а дайте ему поработать на холостом ходу хотя бы
5 минут, а после выключения зажигания плавно нажмите педаль “газа”
до упора.

6. Установите ЭМК на место. Включите зажигание и проверьте
тестером или контрольной лампой наличие “+” на клемме провода питания
ЭМК. Если питание отсутствует — вышел из строя электронный блок
управления принудительным холостым ходом.

Электронный блок управления принудительным холостым ходом ремонту
не подлежит. Замена его не представляет сложности, но для того чтобы
добраться до ближайшего автомагазина, можно временно с помощью дополнительного
провода подать питание на ЭМК хотя бы от клеммы “+Б” катушки зажигания.
Как вариант, можно, предварительно отогнув резиновый чехол от разъема
пучка проводов блока принудительного холостого хода, соединить перемычкой
провода на клеммах “4” и “6”. Порядок нумерации клемм указан на
крышке электронного блока справа и слева от разъема — цифры “1”
и “7”.

Совет

Частым нарушением работы двигателя, связанным с блоком принудительного
холостого хода, является значительное снижение частоты вращения
(вплоть до полной остановки) при выжиме сцепления, например при
переключении передач или остановке на светофоре. В этом случае,
чтобы спокойно доехать до автомагазина или автосервиса, достаточно
разъединить разъем цепи управления блока принудительного холостого
хода, находящийся возле регулировочного винта количества смеси.

Не хватает воздуха

Как заменить регулятор холостого хода на ВАЗ 2108, 2109, 2114

Часто автомобиль заводится хорошо, на подсосе едет, но только стоит подсос отключить, двигатель глохнет. Это говорит только об одном — нехватка воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо выкрутить и прочистить. Затем проверить, машина не должна глохнуть без подсоса.

Существует невероятное количество причин некачественной работы агрегатов автомобиля с похожими симптомами, но разобраться в них может только специалист с набором профессиональных инструментов для диагностики. Но если вы чувствуете в себе уверенность – дерзайте, в автосервисах ВАЗ уже вас ждут.

Датчик холостого хода ВАЗ 2107 инжектор где находится

moLife Блог Карбюратор Pierburg 2Е

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Датчик холостого хода ВАЗ 2107 инжектор где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

дизлайки инжекторщик поставил

у мне росход топливной много . за этогу вожможно

Автору спасибо за подробный ролик. Буду чистить в выходные. Только у меня периодически обороты скачут на прогретом движке с 1000 до 2000 и порой аж с 0 до 2000 оборотов….. потом опять нормуль.

забись — чётко

А у меня вообще не тянет, причину не знаете?

спасибо, информативно займусь тоже на выходных

ДАТЧИКИ ОТКРУЧИВАТЬ НАДО Ему повезло, что они из строя не вышли, там делов их открутить-поставить на полминуты всего.

Добрый день, по моему у меня либо дроссельная заслонка забита, либо РХХ не совсем работает. Машина ваз 2107 инжектор. Проблема — через раз при старте ДВС обороты падают почти до 0 и загораются лампы зарядки и масла. Подгазовка помогает. Попробую вечером промыть.

Нормально, помогло. горел чек и плавали обороты на холостом. спасибо.

хмм…, кто же на земле чистит?

Так и должно работать как часы. Автору респект.

А WD-40 подойдет для промывки?

у меня обороты плавают при запуске двигателя только в том случае если перед этим заглушил двигатель на ходучто б, соответственно, просто докатиться Не часто так делаю, на второй разсегодня понял почему так. Вот после этого запускаешь-плавают, глушишь-снова запускаешь-всё норм. Как это понимать? Кстати, патрубок, приходящик к дроссельной заслонке от воздушного фильтра, внутри сухойт. е. никакого масла нет… Но это так, к сведению…

Датчик МАССОВОГО расхода воздуха , ибо мозги смесь считают в килограммах

А почему на бордюре, что старых женских трусов нет.

выкинь пластикувую трубку в ресирвере

выкинь пластикувую трубку в ресирвере

Можно потом еще и бензином прополоскать

В этом дросселе башка в любое отверстие пролезет Что там у вас всё забивается ? От Лукавого всё это. Ищите чёрную кошку в тёмной комнате.

машине 8 лет, тоже попробую

Электрическая педаль газа

Частой причиной когда машина дергается является выход из строя электронной педали газа. На современных автомобилях устанавливается электронная педаль газа. Она работает по принципу потенциометра и имеет схожую с ним структуру. Как и любой потенциометр, она имеет дорожки, по которым ходит датчик. Данный датчик связан механически связан с педалью.

Хоть и корпус педали газа выполнен герметично, но бывает так, что в него попадает влага, а как известно, электроника не любит влагу. Так как дорожки выполнены из металла, они начинают коррозировать. Тем самым ухудшается контакт с датчиком. Педаль начинает неправильно работать и машина подергивается при нажатии на нее. Провалы ощущаются как на холостом ходу так и в движении.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107/2105 с карбюраторам такая же, как и у инжекторного, в неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае ответственным за приготовление горючей смеси является карбюратор. Это полностью механическое устройство, которое отвечает за оптимальное соотношение топлива с кислородом для разных режимов работы силового агрегата.

Несмотря на то, что на топливном и воздушном входах стоят фильтры, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанного в нормативах ТО. В результате мелкими частицами засоряются жиклеры карбюратора.

Водители с большим стажем сильно не церемонятся, бросают карбюратор ВАЗ2107/2105 в ведро с бензином на сутки, затем продувают со всех сторон сжатым воздухом и карбюратор вроде как-бы работает нормально. Это нормальное решение, но огнеопасное. Среди причин нарушений работы двигателя, которые обусловлены поломкой карбюратора можно выделить:

• смещение положения регулировочных винтов от удара или вибрации;
• увеличение диаметра отверстия жиклеров из-за износа;
• износ оси заслонки, ограничивающий ее ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Чтобы определить неисправность карбюратора ВАЗ2107/2105, а она, скорее всего, будет комплексной, начните с проверки герметичности поплавка. Для этого снимите его с верхней крышки карбюратора (ее нужно демонтировать). Если в поплавке бензин – выбрасывайте поплавок, если воздух – проверьте в тазике с водой на пузырьки. Допустим, он экзамен выдержал, тогда необходимо проверить зазор.

Поднимите вертикально крышку карбюратора. Зазор между камерой поплавка и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и заведите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен ровно совпадать с серединой конусной поверхности корпуса карбюратора. Если так не получилось, следует немного изогнуть угол штанги поплавка.

Со временем, воздушные и топливные жиклеры либо засоряются, либо изнашиваются. В первом случае их необходимо прочистить и продуть. Во втором случае следует проверить пропускную способность жиклеров с помощью бачка с водой установленного выше промеряемого жиклера на 1 метр. Их соединяет трубка. Внизу устанавливается мерная колба. Измерения происходят в единицах см3/мин. В зависимости от маркировки жиклера должен соответствовать объем жидкости, собранной за минуту в мерной колбе.

Намного проще после 7-10 лет работы карбюратора купить комплект жиклеров и заменить их.

Те, кто пользует газовые установки, должны знать, что карбюратор в езде на газу не используется. Со временем, внутри сухих жиклеров образовывается окись, которая закупоривает отверстия для подачи топлива. Машина на бензине может не завестись. Рекомендуется периодически пользоваться бензином.

Регулировка холостого хода ВАЗ 2107 фото и видео

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или затруднения хода клапана в ЭПХХ;
4. подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. засорение воздушного фильтра;
6. подгорание контактов или неправильный зазор между ними;
7. некондиционные свечи;
8. неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
2. В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

1. Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Видео — Почему плавают обороты двигателя на холостом ходу

Возникновение вышеперечисленных неисправностей является следствием нарушений эксплуатационных условий, определенных заводом-изготовителем, или негативного воздействия внешних климатических факторов: повышенная влажность, аномально высокие (низкие) значение температуры или ее резкие колебания.

Кроме того, необходимо учитывать, что причиной некорректного функционирования карбюратора «девятки» могут быть неисправности системы питания автомобиля, системы зажигания или засорение воздушного фильтра.

В зависимости от типа двигателя ВАЗ, существуют и разные виды причин. Начнем с карбюраторных автомобилей советского и российского производства ВАЗ 2107 и ВАЗ 2109.

https://youtube.com/watch?v=nBlCBIkFob8

В ситуации, когда причиной того, что у «ВАЗ 21099» (карбюратор) плавают обороты, становится его (карбюратора) неправильная регулировка подавляющее большинство автолюбителей, особенно обладающих небольшим практическим опытом, предпочитают воспользоваться услугами профессиональных автомехаников. Однако можно выполнить данную операцию и самостоятельно, воспользовавшись инструкцией, представленной ниже.  В качестве примера рассмотрим технологию регулировки режима «холостого хода» карбюратора «Solex», как наиболее распространенного на моделях «ВАЗ 2109» и «ВАЗ 21099».

Объектами настройки являются винты, регулирующие «количество» (рисунок 1, позиция 1) и «качество» (рисунок 1, позиция 2) горючей смеси, а в качестве рабочего инструмента используется отвертка, имеющая плоское жало и внешний тахометр, обеспечивающий удобство снятия показаний.

Рисунок 1

Вывод

Как вы сами убедились карбюратор штука сложная, но настроить холостой ход особого ума не надо. Не пытайтесь повторить процедуру если ваша «семерка» на газу, процесс будет бессмысленны ведь карбюратор не работает с таким видом топлива. Настроить инжектор попытаться можно, но высока вероятность только навредить устройству так, как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры, наглядно продемонстрированы на видео, где веселый спец легко и просто находит общий язык с карбюратором. Чего и вам желаю, всех благ!

ВАЗ (Lada) 2107 1982 — 2013

ВАЗ 2107 карбюратор. Недавно автомобиль начал сначала подергиваться при движении, потом стал глохнуть. Поменял бензонасос, поставил пекар, все равно машина глохнет. Заменил шток, старый был с выработкой, тоже самое. Топливный фильтр поставил новый, без изменений, продолжает глохнуть. Подкачиваю в ручную заводится.

Мне кажется, что дело все таки в топливной системе, потому что при ручной подкачке сразу заводится, но заметил, когда качаю рукой, в фильтр вроде как с воздухом идет бензин. Может быть такое, что где-то воздух сечет и поэтому, при нагрузке, насос топливо всасывает с воздухом и поэтому глохнет?

Вам следует провести ревизию карбюратору. Завести на несколько минут, заглушить, отсоединить фильтр. И обязательно отсоединить подающий бензин шланг

Только затем аккуратно открутить и осторожно вверх снять верхнюю часть карбюратора. Этим самым вы будете точно знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров

Не выше и не ниже. По вопросу и по комментам-я понял, что у вас или бедная смесь питания, или на оборот переливает. Нагар на свечах, на изоляторах электродов какого цвета?

Может быть. Автомобиль не новый, вполне возможно что магистраль где-то проржавела. Да и шланг между магистралью и баком не новый, между насосом и магистралью тоже. Шток. Шток не просто поменять, его ещё и регулировать надо.

Я уже так делал. Сегодня днем специально ехал до тех пор пока не заглох. Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на жиклерах. То-есть топливо карбюратор высосал, а новая порция не поступила. Снял шланг, крутанул двигатель, бензин не пошел. Убрал одну прокладку, вроде поехала машина, но все равно чувствуются провалы. Буду пытаться отрегулировать ход штока. Все заменил, продул, отрегулировал, претензий к топливной системе быть не должно.

Добро пожаловать!

Холостой ход — Со временем человек который пользуется автомобилем с нарушенным холостым ходом, принимает решение об его регулировки, потому что как мы все знаем если холостой ход будет слишком мал то двигатель время от времени будет глохнуть, а если будет слишком высок то расход топлива у этого двигателя увеличивается и тут приходится искать как говорится золотую середину.

Но чтобы эту середину найти, нужно сперва научится регулировать холостой ход на автомобиле, а как отрегулировать холостой ход знают не все люди. Поэтому сегодня мы с вами разберём вопрос, касающийся регулировки холостого хода на автомобилях «Классического» семейства.

Примечание!

Для регулировки вам понадобится одна лишь единственная отвёртка!

Советы по регулировке холостого хода:

Во-первых регулировку нужно выполнять при рабочей температуре двигателя (90-95 °С), а так же при регулировки воздушный фильтр должен быть установлен на автомобиле.

Во-вторых при регулировки холостого хода, уровень топлива который находится в поплавковой камере карбюратора должен быть отрегулирован.

В-третьих зазоры у клапанов так же должны быть отрегулированы и должен быть настроен момент зажигания у автомобиля.

В-четвёртых воздушная заслонка при регулировки холостого хода должна быть полностью открыта, проверить это можно сняв крышу с корпуса воздушного фильтра и вследствие чего взглянув на заслонку.

В-пятых регулировать холостой ход у автомобиля не всегда легко новичку, потому что регулировку вращения коленвала и регулировку содержания окиси углерода (СО) необходимо производить совместно.

Примечание!

Для более точной регулировки холостого хода, необходимо воспользоваться «Газоанализатором» которого у большинства владельцев и вовсе нет. Но регулировку так же можно произвести и без этого прибора, но только это будет посложнее! (Как произвести регулировку без этого прибора см. в рубрике: « »)

Регулировка холостого хода ваз 2107 карбюратор

Холостым ходом называют такой режим работы двигателя, при котором отсутствует нагрузка на коленчатый вал. Он необходим для поддержания сгорания минимального количества топлива, чтобы мотор не заглох, и не пришлось использовать энергию аккумулятора для повторного запуска. Неустойчивые обороты холостого хода приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически требуется регулировка холостого хода на ваз 2107 (карбюратор). Сегодня вы узнаете, почему нет холостого хода на автомобиле ВАЗ 2107 с карбюратором и как его отрегулировать.

Настройка холостого хода на ваз 2107

Содержание статьи

Почему холостой ход неустойчив – ваз 2107 карбюратор?

В зависимости от причин, холостой ход может быть нестабильным или отсутствовать совсем. Обе неисправности характерны для любого карбюратора, устанавливаемого на ваз 2107.

Чтобы произвести правильную регулировку этого режима, необходимо знать о причинах, которые могут быть следующими:

1. Недостаточный или избыточный уровень в поплавковой камере. Поплавковая камера необходима для того, чтобы отрегулировать давление между топливной системой и диффузором и поддерживает постоянный уровень топлива, готовый к распылению. При недостаточном уровне, камера не успевает подавать бензин в камеру, а при избыточном – переливает так, что топливо не успевает сгорать.
2. Загрязнение карбюратора. Может коснуться как его канальцев, так и отдельных элементов: сетчатых фильтрующих деталей, а также клапанов и различных жиклеров.
3. Карбюратор ДААЗ 2107 — 1107010 может подвести датчик холостого хода или это неисправность ЭПХХ. Встречается довольно часто. Клапан может быть установлен неправильно, в результате чего, затруднен его ход.
4. Лишний подсос воздуха. Проявляется в виде не герметичности соединений деталей карбюратора или имеется пробой в прокладке коллектора.
5. Высокая степень загрязнения воздушного фильтра.
6. Неисправность трамблера – обгоревшие контакты.
7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

На каждую причину находится свое решение проблемы. Поэтому рассмотрим более сложные неисправности и узнаем, почему холостой ход может отсутствовать совсем.

Нет холостого хода карбюратор ваз 2107 – в чем причина?

Понятие «нет xx» на ваз 2107 карбюратор означает, что помимо неустойчивой работы двигателя, наблюдается его остановка. Она может происходить сразу после запуска, а может наступить позднее, дав мотору возможность поработать.

Причины отсутствия холостого хода заключаются в следующем:

• Неисправность экономайзера принудительного холостого хода;
• Подсос воздуха;
• Неверная регулировка угла опережения зажигания.

Всем этим проблемам сопутствует то, что карбюратор невозможно регулировать. Поэтому, вначале узнаем, как устранить причины.

Неисправен датчик ЭПХХ

Экономайзер холостого хода или датчик холостого хода расположен под капотом на ваз 2107 и сбоку прикручен на карбюратор. Он представляет собой небольшой цилиндрический электромагнит, вкрученный в агрегат. С задней стороны клапана располагается контакт, провод от которого уходит на цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выводы блока; 2 — корпус; 3 — печатная плата с микроэлектронными элементами.

Если карбюратор не поддается никаким регулировкам или не работает холостой ход на ваз 2107, а ХХ пропадает очень быстро или мотор работает неустойчиво, то имеет смысл запустить двигатель и попробовать немного выкрутить клапан. Если работа карбюраторного двигателя восстановилась, притяните клапан с небольшим усилием и попробуйте изменить количество смеси. В 90% случаев, карбюратор снова начинает работать правильно.

Другой случай – это полный отказ клапана. Для этого его нужно проверить. Необходимо подключить его напрямую к аккумуляторной батарее. Если были слышны щелчки, то клапан исправен. Попробуйте вкрутить его в карбюратор и запустить мотор. В случае успеха, необходимо поискать обрыв в электрической проводке и тогда регулировать хх не потребуется.

Подсос воздуха

Является одной из самых сложнейших проблем и может быть вызвана несколькими причинами:

1. Кривое посадочное место
2. Неисправность прокладок
3. Не закрыта дроссельная заслонка

Чтобы точно убедиться в наличии данной проблемы, необходимо проверить цвет свечей и количество оборотов на холостом ходу. Если обороты завышены, а свечи имеют белый налет, то смесь обедненная, а значит, воздуха поступает больше, чем положено.

В данном случае, проверка начинается с обработки стыков карбюратора с коллектором средством для очистки дроссельной заслонки. Начните обработку с впускного коллектора, затем перейдите к стыку карбюратора и коллектора и завершите ЭПХХ. Изменение числа оборотов будет указывать на наличие подсоса воздуха. Он должен находиться в местах соединения прокладок.

Однако, прокладка не всегда может стать причиной. При неправильной установке и демонтаже карбюраторов на поверхности их соединений могут образоваться неровности, через которые и происходит засасывание воздуха.

Еще одна причина – это открытая дроссельная заслонка. Точнее, не до конца закрытая. Так будет правильнее, потому что снизу верхней крышки карбюратора имеется болт для регулировки зазора дроссельной заслонки. Если он выкручен, то заслонка приоткрывается и очень большое количество воздуха проходит в диффузор, снижая содержание бензина. Именно поэтому расход становится меньше, но обороты слишком завышены, поэтому его нужно настроить.

Чтобы устранить, нужно снять верхнюю крышку и настроить положение дроссельной заслонки. Проблема исчезнет сразу.

Настройка уровня поплавковой камеры

Это первое, с чего начинается регулировка любого карбюратора. Именно от этой части будет зависеть расход и устойчивость работы двигателя. Уровень должен находиться на номинальной отметке, установленной заводом-производителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 -упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 -оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 -язычок; 9 — поплавок; 10 — прокладка.

Верхняя крышка карбюратора снимается, но перед этим, нужно подкачать ручной бензонасос, чтобы проверить установленный уровень. Номиналом называют уровень бензина, расположенный на половине наклонной поверхности. Если он выше или ниже, то настройте уровень поплавка, подгибая регулировочные усики. Обороты ХХ регулируются и поплавковой камерой.

Чтобы проверить, достаточно накинуть крышку сверху, запустить двигатель и тут же заглушить. Снова открыть крышку и проконтролировать уровень. После этого, можно переходить к следующему этапу.

Как отрегулировать карбюратор ваз 2107 на холостой ход?

Теперь самое ответственное. Тут обязательно наличие тахометра. После проверки всех систем, их исправности и правильной настройки, можно приступать к регулировке оборотов хх. Для этого автомобиль устанавливается на ровной поверхности, винты качества и количества закручиваются до упора и выкручиваются на четыре оборота, так они регулируются с завода.

Заранее нужно настроить пусковое устройство и полностью уберите его. Двигатель должен быть прогрет до рабочей температуры. Если есть необходимость в холодном запуске, вытащите подсос и уберите его, как только мотор прогреется. Но не трогайте педаль газа.

Выставите обороты до 800 об/мин, закручивая винт количества топливовоздушной смеси. После этого, нужно открутить или закрутить винт качества таким образом, чтобы обороты стали максимально возможными. Не стоит торопиться, чтобы процесс настройки был более точным.

Снова закрутите винт количества до 800 об/мин. Теперь нужно регулировать винт качества до тех пор, пока двигатель не начнет немного потряхивать. Этот момент и будет самым допустимым с точки зрения экономии топлива и динамики разгона.

Существует и другой метод, который заключается в цикличном поднятии оборотов при помощи винта качества. Данный процесс можно продолжать очень долго, до тех пор, пока мотор попросту не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об/мин, но и не превышали 900. В противном случае, мотор будет работать неустойчиво или потреблять слишком много топлива. Настроить его станет сложнее.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако в зимнее время до пускается регулировка на холостом ходу до 1000 об/мин, когда карб обмерзает и нуждается в дополнительной смеси. После этого, следующему регулированию его нужно будет подвернуть весной, для уменьшения оборотов.

Так же будет интересно

10.10.2022

Есть автомобильные детали, которые при выходе из строя повреждают многие другие элементы автомобиля. Это в…

Далее 05.10.2022

Каждый год, инженеры марки «Шкода» радовали автомобильный рынок новыми моделями и новыми изменениями, как…

Далее 05.10.2022

Ветровое или же лобовое стекло это один из основных элементов лобового автомобиля. Оно представляет из себя…

Далее 27.09.2022

Прокат автомобилей без водителя представляет собой процесс сдачи авто на определенный промежуток времени,…

Далее

Линия карбюратора ВАЗ 2107

Если вы хотите, чтобы карбюратор ВАЗ 2107 был открыт, вы можете легко его обслуживать и очищать от всех засоров.

Поплавковая камера

Можно использовать карбюратор, промывать сетчатый фильтр, использовать поплавковую камеру, входной патрубок нито. Включите все изменения карбюратора с воздушной струей от загрязнения. Alisin анг депозит из поплавковой камеры миссо.

В комплект поставки входит только карбюратор ВАЗ 2107, который может включать в себя:

• система холостого хода;
• механизм поплавка;
• бытовая техника;
• Бензиновая поплавковая камера;
• регулировка зазора открытия воздушной заслонки.

и многое другое maliliit на pagsasaayos.

Para tanggalin o hindi tanggalin ang carburetor

Kapag nagsasagawa ng ilang gawain sa pagpapanatili at pagsasaayos ng karburetor ng VAZ 2107, hindi mo kailangang alisin ito, ngunit kung nais mong isagawa ang buong serbisyo nito, hindi mo magagawa nang hindi inaalis ito.

Датировать больше, чем нужно для управления карбюратором, всех вариаций нито, na patuloy na gumagalaw, malinis sa sarili, samakatuwid, kahit na pagkatapos ng taon gaon ng pagpapatakbo ng carburator, ng naturang masana karburetor ay maaangar back masahol kaysa са очень малинис.

Налет на карбюраторе

Чтобы разобрать карбюратор для обслуживания нито, можно использовать большое количество смолистого покрытия на поддоне, но без него. Этот плакат является естественным кормом. Это может быть вызвано изменением конструкции картера.

На самом деле, это может быть больше топлива, и как результат, глушение газа на этом фоне, если фильтр не пропускает воздушный фильтр, загрязняющий карбюратор и т.д. хигит па. Это отношение.

Производит замену карбюратора и карбюратора. Ныне хинди, как правило, пламя с гусиной лапкой, тарельчатый щиток, диффузор, давил плака на этом хинди, как будто он работает на карбюраторе.

Kaya huwag mong sayangin ang your time. Это педантичный и педантичный карбюратор, который работает на качественном топливе, хинди и его магия для любого типа, а также для тех, кто старается, чтобы он работал на карбюраторе ВАЗ 2107.

Дахил с мощным карбюратором управляется с помощью большого количества струй, струйных и струйных воздушных струй, которые не имеют большого значения. Gayunpaman, kinakailangan кольцо suriin анг антас нг kanilang kontaminasyon.

Рекомендация по настройке карбюратора.

Inirerecomenda na linisin ang реактивный лайнер на бензин или разбавитель. Для этого, вы можете использовать manipis на kawad.

На хинди есть некоторые проблемы, связанные с обслуживанием карбюратора, пробегом 50–80 км, с сетчатым фильтром кондиционера и поплавковой камерой карбюратора.

Катотоханан может быть включен в работу системы управления бензином ВАЗ 2107 на котсе, его фильтр не может быть изменен. Gayunpaman, хинди может изменить фильтр бензина в недоступном месте, может иметь проблемы с даан, с помощью сетки фильтр, который является быстрым и быстрым.

Все детали карбюратора и полости карбюратора имеют большое значение. Halimbawa, поплавковая камера, используемая для осаждения смолы, может использоваться для промывки растворителем или другими способами.

Ngunit, halimbawa, я-flush диафрагмы на заводе, прокладка используется только в бензине, давая все растворители, которые могут быть сделаны в канале, а также в том, что он может быть очень большим.

Промывочный фильтр

Промывочный фильтр рекомендуется.

• Может моделировать промывку сетчатого фильтра, топливный насос с карбюратором с газовым насосом, который может выполняться вручную. Это делается для того, чтобы заменить бензин в поплавковой камере и плавающей камере.
• Susunod, я отвинчиваю пробку, закрывая сетчатый фильтр, удаляя его, удаляя его (можно использовать растворитель) и устанавливая его на сжатие, чтобы сохранить его.
• Gayundin, большой катотоханан на хинди, рекомендуется использовать поплавковую камеру с поплавком, дав многократный поплавок, можно управлять потоком и струей бензина, регулируя жиклеры холостого хода, без хинди мо напапансин.
• Para sa paglilinis, guamit ng goma na bombilya, sa tulong kung saan ang ng dumi na nasa ilalim нг флоат-камеры, как правило. Subukang mag-ingat на хинди составление думы от вашего друга.
• Устанавливается на всех карбюраторах и струях, а также на всех поплавковых камерах и поплавковой камере, которые не используются в течение длительного времени.
• Susunod, suriin ang highpit ng pagsasara ng cut-off na karayom. Чтобы сделать это, иконка является обычным способом для клапанов и запорных клапанов высокого давления в том же месте. Он имеет давление 0,2 и 0,4 кгс, повышенное давление в топливном насосе.
• Предварительный просмотр и сборка, чтобы сделать запорный клапан автоматическим. Kung pumasa angin, katawan ng balbula и karayom ​​ai dapat palitan.

Gayundin, huwag kalimutang suriin ang mga sukat ng ga jet sa tulong nga espesyal na Gauge. Для того, чтобы убедиться в этом, вы можете использовать дрель, как раньше.

Подробная информация о картере карбюратора ВАЗ 2107 имеет ореолы на картере детали о карбюраторе других марок ВАЗ. Inirerecomenda din namin ang pagbabasa ng артикуло tungkol са pagsasaayos ng balbula на ВАЗ 2106.

Nail Poroshin nagtatanghal.

карбюраторы, доставка воздуха и топлива, автомобильные и грузовые части и аксессуары, детали и аксессуары, автомобильная

Holley FR-80457SA 600 Cfm Street Warrior Карбюратор

$ 475. 98 Покупка его теперь 9003

1111111111111111111111111111111111111111111111111111111111113 3 140083 . Ручной электрический дроссель Edelbrock Performer 600 CFM 4 BBL

$304,63 Купить сейчас или лучшее предложение

Рабочий клапан пропанового баллона PV3300 LPG Вилочный погрузчик 33,5 фунта 33,5 фунта101p5

$ 27,74 купить его сейчас

Holley Carburetor 750 Double Pumper 4779

$ 106,85 13 ЗАКАДКИ .85 13 ЗА ЗАПРАВОК .85 13 ЗВЕРКИ .85 13. Электрический для VW Beetle 113129031K

$ 94,36 Купить его сейчас

Карбюратор Карб 2100 для Ford 289 302 351 CU Jeep 360 Двигатель 64-78 2-Barrel

92 351 CU Jeep 360 Двигатель 64-78 2-Barrel

92 351. 0086 $110.20 Buy It Now or Best Offer

Triple Nismo Mikuni 44phh & Intake manifold/linkages Datsun240Z,260Z,280Z

$6,800.71 Buy It Now

Weber Carb Conversion Fits Toyota 20R 22R K746 New Weber 32/36 Dgev Weber K746

$503,74 Купить сейчас

2 Barrel MOTORCRAFT 2150 Carb Ford грузовики F185 F2090 F150 F2090Cu 302Cu 351Cu

$229.00 Buy It Now

Ford Autolite 1100 1 barrel Carburetor 1964-68 Mustang 6 cyl 170 200 Ci engines

$130.46 Buy It Now

NEW 850 CFM Алюминиевый карбюратор HP Fast Ship DHL

$330,45 Купить сейчас

Holley FR-80457S Holley 0-80457S 600CFM Street Warrior Electric Choke Factory.

..

830086 $ 475,98

Купить его сейчас

Ford AutoLite 1100 1 Струнный карбюратор. Автомобильный грузовик без поплавка или крышки!

208,14 $ Купить сейчас или лучшее предложение

Карбюратор Edelbrock 1913 серии AVS2, электрический дроссель, 800 куб. футов в минуту

$659.18 Buy It Now

1406 Carburetor for Edelbrock Performer 600 CFM 4 Barrel Carb W/ Electric Choke

$513.51 $374.72 Buy It Now

Twin Nismo Mikuni44phh set Datsun 510 610, L4 L18, L20B

4 857,65 $ Купить сейчас

Edelbrock 1406 Performer 600 куб.0086 $577.30

Buy It Now

New Carburetor Carb For Toyota 3Y Engine Hilux 1Y 2Y 3Y 21100-73040 / 2110073040

$138. 78 Buy It Now or Best Offer

1970 Oldsmobile 350 Cutlass 7040250 dtd 2839 Quadrajet карбюратор Восстановленный

1 519,75 $ Купить сейчас или Лучшее предложение

Классический

3 Заводской Восстановленный Carurbley 7 FR-350083 FR-35010SA0084

$ 373,28 Купить его сейчас

Edelbrock 1405 Performer 600 куб. Trog Scta Bonneville Salt Flats

$ 133,24 15 ставок 4d 23h

Новый 38×38 2 Баррель Carburetor Fit fiat0084

$130.39 Buy It Now

Twin Mikuni 40phh carburetors(type-S) Datsun510,610, L4, B110,A12,Toyota 2TG

$2,081.85 Buy It Now

Mazda B3 Carburetor B315 13 600 B315 13 600C FIT для B2200 2,2L

$ 345,59 Купить его сейчас

16 PCS FORD LINCOLN CARBURETOR.

0088 Купить его сейчас

Клапан пропанового танка PV3004S Сталь 30 фунтов. Двигатели CID

$ 220,68 Купить его сейчас

1940 -х годов Ford Truck Holley Carburetor Hodertor Hoder.0089

или лучшее предложение

Карбюратор для Ford YF Carter 240-250-300 6 цилиндров CIL 1975-82 D5TZ9510AG

$ 113.46 Покупать его сейчас

11111111111111111111111111111111111111111111111111111111111111111111111111111111111111.

596,18 $ Купить сейчас

1964-1968 Ford Autolite 1100 Карбюратор 6-цил.0089

NOS Ford Holley Carburetor C9AZ9510AE 1965 1972 289 302 352 390 406 427 428 429

$416.37 0 Bids 4d 16h

Needle & Seat Pair for Holley 4150 and 2300 Carburetors, Отверстие 0,101, Viton

47,17 $ Купить сейчас

Модель Impco Style J Jb-2 Регулятор пропана Преобразователь Испаритель Фитинги Lockoff

$ 173,49 Buy It Now

*** 1940-41 CADILLAC/ LaSALLE CARBURETOR ***

$208. 17 0 Bids 2d 3h

Chevy 235 6 ​​cylinder Rochester 1 barrel carburetor Autoline C905 Автоматическая воздушная заслонка

259,54 $ Купить сейчас

1963~1967 Chevy Rochester 235 & 250 Ручная воздушная заслонка 1-цилиндровый карбюратор

$ 940802

2

0088 Купить его сейчас

Заменить карбюратор Edelbrock 1405 Performer 600 CFM 4BBL Вакуум вторичный сатин

$ 304.63 Buy It Now или лучше Комплект коллектора 99004.315

201,25 $ Купить сейчас

Модель Garretson Impco KN Регулятор низкого давления 039-122 Двигатель газового генератора LP

$138.78 Buy It Now

Jeep Cj Yj 6 Cyl 32/36 Dgev E/Choke Carburetor Conversion Free Dvd~~ Wk551

$414. 98 Buy It Now

3/4″ Ngt M. до 1-1/4 «ACME Жидкий пропан наборов пропана.0087

Купить его сейчас

Mazda Pickup B2200 B2000 32/36 DGEV Electric Dock WK675 32/36 DGEV Карбюратор

$ 416,99 Buy It Now $ 416,99 $ 416,99 . Покрытие воздуховодов 16530- 20502

$ 69,38 Купить его сейчас

Новая карбюраторная карбюра0088 Buy It Now

or Best Offer

Mopar Carter AFB HEMI Carb 4621S

$1,387.89 0 Bids 6d 19h

Holley 94 New Carburetor Ford V8 FlatHead 1939-1953 239 «-272» Двигатели

$ 234,56 Купить его сейчас

*** Модель «B» Ford Carb ***

$ 242. 87 0 BID 2H 2H 0 BID 2H 2H 0 BID 2H 2H 0 BID 96 2H 2H 0.0087

NEW GOOD 390CFM Carburetor Manual Choke Vacuum Secondaries Fast Ship DHL

$331.83 Buy It Now

New Carburetor Manifold Adapter For Toyota 2TC 3TC 4AC 9

50 99004.250

$69.33 Buy It Теперь

Новый карбюратор карбюратора для 1977-1982 Nissan A14 Engine Datsun Sunny 16010-W5600

$88,21 Купить сейчас

Rochester 2 Barrel Small Bore Carburetor Kit 1955-1969 Chevy Gmc Truck 283-350

$ 48,72 Buy It Now

20LB Propane Service Service Valve PV2004GILL COUPBLQ WOPD BARBILB.

Купить его сейчас

Новый карбюратор Weber 40DCOE с воздушным рогом 19550.174

$ 331,71 Buy It Now

BARDER 3 9008

BARDER 3

BARDER 3

BARDER 3

BARDEM 3

BARDERE 3

BARDEM 3

BARDEM 3

0084

$270.64 0 Bids 3d 17h

4 Barrels Carburetor for Edelbrock 1901R Rochester Quadrajet 4MV Chevy 1966-1973

$310.18 Buy It Now or Best Offer

Toyota 20R 22R 38/38 Dgev Conversion Kit Wk746-38

$388.60 Buy It Now

1976-1978 Chevrolet Truck,76-78 GMC Truck Rochester Quadrajet 17056212, ABH,1947

$69.33 0 Bids 16h 27m

Carter AFB Competition Series CARBURETOR 600 cfm #9605S carb manual choke

$138. 79 0 Bids 1d 3h

Empi 43-4430 Двойной 40-мм карбюратор в стиле Kadron с поворотным соединением Vw Bug Buggy

$802,14 Купить сейчас

Недавно восстановленный автомобиль Ford 4100 Autolite. Скидка 75 долларов на ядро.

$609.29 Buy It Now

Holley Quickfuel Brawler 750 CFM Double Pumper 4 Barrel Carb E-Choke BR-67213

$750.78 Buy It Now or Best Offer

Honda Civic CRX 1984–1987 1300 и 1500 CVCC Weber Carb Conversion kit k726

$526,01 Купить сейчас или Лучшее предложение

Картер производства WObure New. Willys MB CJ2A Ford GPW Армейский джип G503 Carb

$451.07 Buy It Now

1978~1979 Ford Pinto 2 Barrel Weber Remanufactured Carburetor 2.

3L Non-Turbo

$513.51 Buy It Now

Propane Tank Service Valve Pv4004s Steel 40lb Муфта Opd Grill Bbq 6.4″ Dip DT

44,40 $ Купить сейчас

BIG 38mm Venturis для карбюраторов Solex 40-PII — Porsche 356 9009

$5 Buy It Now or Best Offer

1 barrel Carb Carburetor Electric Choke For Ford F300 YFA E100 4.9L 300 CU

$248.16 Buy It Now

Holley 4150/4777/ 650cfm, карбюратор с двойной помпой для соревнований по дрэг-рейсингу

$589,86 Купить сейчас

Карбюратор для двигателей Ford 300 cu 1965-1985 Broncos F100 F185 F185 F100 F185 F100 F185 F25 F100 F185 F250002

$ 114,50 Купить его сейчас

Rochester Model B 1-Barrel Carburetor 1963-1967 Chevy Gmc C10 Truck 230 250 CI

$ 222. 06 Buy It

$ 222.06 Buy It

$ 222.06 Buy It now

$ 222.06 Buy It now

$ 222.06 Buy It Now 9000 2 $ 222.06 . Conversion Genuine Weber 32/36 K050

591,16 $ Купить сейчас

Holley Quickfuel Brawler 770 CFM Вакуумный вторичный 4-ствольный карбюратор E-Choke BR-678258 9008

$ 663,35 Купить его сейчас

Пара 1965 Corvair Properially Rebulet Carburetors $ 100 скидки для ядер

$ 539.89 Buy It Now

111111111111111111111111111111111111111111111111111111111111111111111111Р1ЖВА

. Основной кредит 75 долларов. Купить сейчас4.90 Buy It Now or Best Offer

1960-1962 Chevy C10 with 235 in line 6 cyl Rochester 1 Barrel Carburetor

$224. 84 Buy It Now

New DGEV 22680.033 -011 Электрический дроссель карбюратора DGEV для Weber 32/36 32/36

0084

$ 92,30 Купить его сейчас

Серия гонки с пропорциональной серией Mech вторичный карбюратор 4-BBL 750 CFM MECH Secondery

9008 986 $ 784.15 Buy It $ 784.15 Buy It $ 784.15 Buy It $ 784.15 . Motorhome Autogas Lpg

277,57 $ Купить сейчас

984hp-04 988lp-03 Комплект для подачи пропана в дом Cavagna Kosan 800,000 1/2″

$180.41 Buy It Now

Brand new Citroen 2CV6 Solex 26/35 Carburetor

$274.80 Buy It Now

1979-1983 Ford Truck 4bbl Carburetor LIST 50005, 3432, E3TE- 9510-9SB Holley Carb

$69. 33 1 Bid 1d 15h

Holley 0-80508S 750CFM 4160 Carburetor w/Chrome Fuel Feed Line

$617.82 Купить его сейчас

Datsun 240Z Float Bowl & Suctive Camber Carburetor Vints Set

$ 24,97 Buy It Now

Weber Carb Curvination Fits 1986-89

Weber Carb Curvion Fits 1986-89-89

Weber Carb Curvion Fits 1986-89-89-89-niss niss disan disan.

834,54 $ Купить сейчас или Лучшее предложение

New Rochester Varajet 2SE карбюратор 1979-83 Jeep CJ AMC GM 2.5L 2 9001cid 8 4

4705960086 $ 216,42 Купить его сейчас

JR Munior Lauge Kit Sitp упроизводительный прокладческий комплект. $ 20,82

0 ставки 5d 16h

Новый хороший 750cfm Double Pumper Carburerortor Drink с Fast Ship DHL

$ 329. 06 Buy It Now

$ 329.06 Buy It Now

$ 329.06 .0089

*** Модель «A» Ford Carburetor ***

$ 138,78 0 Заглавные ставки 2D 3H

2H Motorcraft 215087

2H Motorcraft 215087

2H Motorcraft 215087

2.

$ 247,05 Купить его сейчас

Honda Acty Truck HA3 HA4 1990 — 1995 E07A Карбюратор Mini Kei Truck JDM

$ 256,76 Buy It Now $ 256,76 Buy It Now $ 256,76 Buy It Now $ 256,76 .0089

пропановый танк заполненный клапанный замок Заблокированная блокировка Анти-кража для поставщиков арендованных танков LPG

$ 24,97 Купить его сейчас

Электрический Carburetor 8308 180-6449 для 197

111111111973 Электроэлектрический автомобиль 8308 180-6449 для 1979-1986 г.

$ 103,07 Купить его сейчас

Первичный 9 Super 7® 3-Bolt 2-Barrel Carburetor, Plain Finish

$ 416.36 РУКОВОДСТВО БУТИЙ ИТ 9003

.0001 Руководство по эффективности настройки жиклера карбюратора

Краткое руководство для

Mikuni и Keihin CV
(карбюраторы с подвижными иглами жиклеров)

Следующие советы и идеи предназначены только для вашего сведения. Эти не сделает вас опытным настройщиком. Рекомендуем, если вы новичок, проконсультироваться профессиональный механик или техник для ваших конкретных потребностей. Автор не может быть ответственность за вашу интерпретацию и использование этой информации.

1. IDLE: Установите скорость холостого хода на правильное число оборотов в минуту. регулировкой ВИНТА ХОЛОСТОЙ СКОРОСТИ. Включите ВОЗДУХ ВИНТ для достижения максимальной скорости и лучшего отклика. После регулировки сброс ВИНТ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА до нужного числа оборотов.
2. OFF IDLE to 1/4 THROTTLE: SLOW JET и AIR SCREW наиболее эффективны в этом диапазоне. Если вы хотите получить более богатую смесь, используйте большую МЕДЛЕННУЮ СТРУЮ или вкрутите ВИНТ ВОЗДУХА. обратное верно для более бедной смеси
3. ДРОССЕЛЬ ОТ 1/4 до 3/4: JET NEEDLE является наиболее эффективным компонентом в этом диапазоне. Поднятие иглы за счет понижения положения стружки в верхней части иглы обогащает смесь. смесь. Опускание иглы обедняет смесь.
4. ПОЛНОСТЬЮ ОТКРЫТАЯ ДРОССЕЛЬНАЯ ЗАСЛОНКА: изменение ГЛАВНОЙ ЖЕКЛА влияет на этот диапазон. Выберите размер, который предлагает лучший широко открытый дроссель. производительности, затем установите MAIN JET на один размер больше для идеального двигателя долговечность.



ТАБЛИЦА ЭФФЕКТИВНОСТИ ДИАПАЗОНА ПРОМЫВКИ

ДРОССЕЛЬНОЕ ОТКРЫТИЕ

Запуск контуров карбюратора

Чтобы увидеть, как перекрываются различные контуры, см. схему промывки. Всегда помните о замене одного компонента карбюратора за раз и ведите учет изменения.

РАБОТА НА НУЛЕВОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКЕ (КОНТУР ХОЛОСТОГО ХОДА)
ВИНТ ХОЛОСТОГО ХОДА:

В зависимости от вашего стиля езды отрегулируйте минимальную скорость холостого хода до желаемого числа оборотов. Убедитесь, что двигатель прогрет до рабочей температуры. Если вы не желаете никакого бездействия, убедитесь, вы поворачиваете регулировочный винт ровно настолько, чтобы двигатель не работал на холостом ходу. Это особенно важно для карбюраторов Keihin серии PJ, поскольку ручка регулировки холостого хода (№ 4 в рисунок) не может быть полностью закрыт. Такая регулировка приведет к замедлению отклик выключен на холостом ходу.

ВИНТ РЕГУЛИРОВКИ ВОЗДУХА/ТОПЛИВА:

В карбюраторе, изображенном на покомпонентном изображении, используется винт регулировки подачи воздуха (№ 5 в рисунок), который расположен «вверх по потоку» от дроссельной заслонки (золотника) и метров воздуха. Поворот воздушного винта против часовой стрелки обедняет смесь на холостом ходу. Немного карбюраторы имеют этот винт, расположенный «после» дроссельной заслонки, в котором В этом случае винт дозирует топливо, и открытие винта (против часовой стрелки) приводит к обогащению. смесь. Винт холостого хода обычно имеет диапазон от одного до двух оборотов от полностью закрытого. Если вам нужно отрегулировать выше или ниже этого диапазона, тогда топливный жиклер, вероятно, потребуется заменяется на более богатую / обедненную струю по мере необходимости. Обратитесь к руководству пользователя для стандартные настройки.

ДРОССЕЛЬ ОТ 1/8 НА 1/4
МЕДЛЕННАЯ СТРУЯ И ДРОССЕЛЬНЫЙ КЛАПАН ВРЕЗ:

Примечание. Имейте в виду, что винт регулировки холостого хода (винт воздух/топливо) дает хорошую индикацию. медленной струи подходящего размера (№6 на иллюстрации). Медленная струя калибрует смесь как из байпаса холостого хода, так и из отверстия холостого хода в жиклерном блоке. Если холостой винт правильно отрегулирован, но двигатель не имеет хорошей реакции, когда дроссель неисправен открытый, это обычно признак обедненной смеси и потребуется замена медленного жиклера на один размер больше (богаче) и заново отрегулирован винт воздух/топливо. Следовательно, если дроссельная заслонка открыта только частично, например, в ситуации с задним дросселем, и велосипед имеет тенденцию нагружаться, издавая глубокий звук, когда дроссельная заслонка полностью открыта, это обычно признак богатой медленной струи. Если медленная струя не очищает эту часть схемы, затвор можно заменить на другой с другим вырезом. Чем выше число, тем больше будет вырез, позволяющий большему количеству воздуха поступать к форсуночному блоку/экрану сопла обеднение смеси и, наоборот, меньший вырез обогащает смесь больший эффект до 1/4 дроссельной заслонки.

ДРОССЕЛЬ ОТ 1/4 ДО 3/4
СТРУЙНАЯ ИГЛА:
Жиклерная игла (№2 на иллюстрации) состоит из пяти основных элементов.

1. Прямая секция диаметра — в карбюраторах Keihin две последние цифры или последняя буква обозначает диаметр иглы. Чем выше две последние цифры, тем тоньше стрелка. и чем ниже буква, тем богаче игла. Переходя на более тонкую иглу, большая площадь между иглой форсунки и форсункой иглы, подающей более богатую смесь.
2. Длина прямого участка. Определяет, в какой точке будет сужаться игла. start относительно позиции клипа. Если вам нужно запустить иглу в самом высоком зажиме положении следует использовать иглу с более длинным прямым звеном.
3. Положение игольного зажима — работает в сочетании с длиной прямой раздел. Если в двигателе слишком богатая смесь выше 1/4 дроссельной заслонки, поднимите зажим иглы (№ 1 в рисунок) обедняет смесь.
4. Конус иглы — больший конус приведет к обеднению смеси в первой половине конусность и более богатая смесь в последней половине иглы. Например, конус 1,34 будет быть богаче в первой половине и тоньше во второй половине конуса, чем конус 1,45 иголка.
5. Количество конусов — Игла может иметь один или несколько конусов; количество конусов не обычно меняли.

ИГОЛЬЧАТЫЙ ФОРСУНОК: Игольчатый жиклер/форсунка регулирует подачу топливно-воздушной смеси до 3/4 дроссельной заслонки. Как перекрывается с иглой жиклера зависит от внутреннего диаметра жиклера, отверстий для выпуска воздуха и тип экрана сопла. В большинстве современных японских карбюраторов используется жиклер/форсунка с фиксированной иглой. сборка, которую нельзя снять. Если ваш карбюратор имеет съемную игольчатую форсунку/форсунку, пожалуйста, свяжитесь с производителем для расшифровки кода форсунки. желательно не чтобы рассчитать, насколько богата / бедна игольчатая струя, используя исключительно форсунку внутри диаметра к наружному диаметру иглы области нагнетания.

ШИРОКИЙ ОТКРЫТЫЙ ДРОССЕЛЬ

MAIN JET: лучший метод определения размера главного жиклера со стороны гусеницы (№7 в иллюстрации) заключается в том, чтобы полностью загрузить двигатель на длинной прямой или в гору. В конце растяните, нажмите дроссельную заслонку и одновременно нажмите кнопку «Убить». Теперь вытяните искру затыкать. Части вилки, на которые вы должны обратить внимание, — это положительный электрод и последний. 1/4 часть керамического изолятора. Наилучшая мощность обычно приводит к очень светло-коричневому цвету. кончик изолятора и темное кольцо вокруг кончика электрода. Сам электрод должны иметь достаточно острые края. Например, если керамический изолятор имеет красивый загар окраска, но электрод имеет белое кольцо вокруг наконечника, а вилка имеет правильный тепловой диапазон, то вы можете легко использовать главный жиклер на размер больше.

Пожалуйста, имейте в виду что разные марки бензина могут дать разные чтения. Кроме того, гоночный газ или авиационный газ более подвержен окислению и хранению. износ..

При работе с основным жиклером старайтесь не забывать использовать струю для наибольшей мощности в конкретная ситуация.
