Замена цепи ГРМ на УАЗ Патриот с 409 двигателем евро 4

Содержание

• Как устроен ГРМ «Патриота»
• Сигналы к замене
  • Процесс замены
  • Разборка механизма ГРМ
  • Сборка ГРМ

Основное предназначение ГРМ (газораспределительного механизма) любого автомобиля — синхронизация распредвала(-ов) и коленчатого вала. Правильное функционирование данного механизма очень сильно влияет на КПД мотора. ГРМ может быть выполнен в виде цепи, либо ремня, первый вариант, как правило, более надежен. На УАЗ Патриот с двигателем ЗМЗ 409 этот механизм в своем составе имеет цепь.

А сейчас, немного о том, почему же может потребоваться замена цепи грм на уаз патриот с 409 двигателем евро 4. Все дело в том, что при большом пробеге автомобиля ГРМ, выполненный в виде цепи, может растягиваться, что в последствии приводит к разрыву или проскакиванию цепи. Завод предписывает замену цепи в районе 80 000 км пробега.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

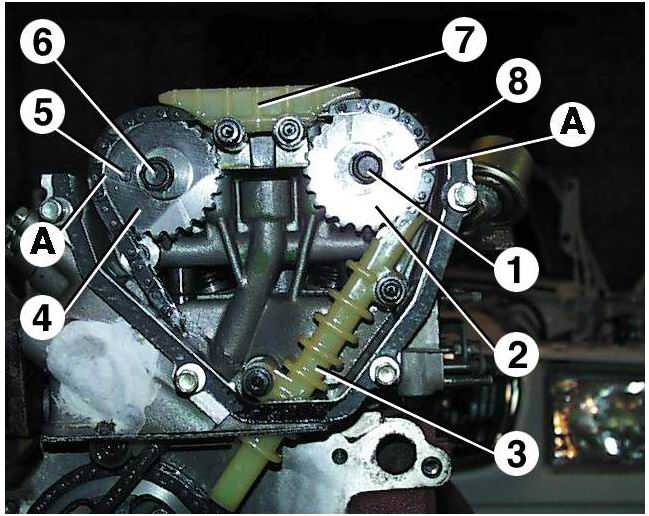

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

1. Шестерня коленвала;
2. Пластиковый башмак натяжения цепи;
3. Гидронатяжитель;
4. Так называемая «верхняя» цепь;
5. Большая ведомая шестерня промвала;
6. Маленькая ведущая шестерня промвала;
7. Опора болта башмака;
8. Еще один башмак для натяжки цепи;
9. Еще один гидронатяжитель;
10. Шумоподавительная шайба;
11. «Нижняя» цепь;
12. Специальная метка на корпусе зубчатого колеса;
13. Штифт;
14. Звезда распредвала впускных клапанов;
15. «Успокоитель» цепи верхний;
16. Звезда распредвала выпускных клапанов;
17. Штифт;
18. Еще одна метка на корпусе зубчатого колеса;
19. Верхняя плоскость ГБЦ;
20. Средний «успокоитель» цепи;
21. Нижний «успокоитель» цепи;
22. M1, M2 — метки на корпусе блока цилиндров.

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Получается, что если пробег подходит к 80 000 тыс. км. и/или растяжение цепи выходит за рамки рабочего диапазона гидронатяжителя — выход только один, а именно установка новой цепи заместо старой. Иначе рискуете остаться посреди дороги в компании неподвижного автомобиля в самый неподходящий для этого момент, где-нибудь далеко от дома, как обычно бывает по «закону подлости».

Процесс замены

Необходимо понимать, что замена цепей ГРМ на 409 двигателе УАЗ Патриота — сложный процесс, особенно это касается моторов с нормами токсичности евро 4. Итак, для такого ремонта в первую очередь потребуется гараж с ямой, либо эстакада, поскольку необходимым условием является доступ к моторному отсеку снизу. Кроме того, потребуется целый ряд инструментов:

• шестигранный ключ 6 мм;
• зубило и молоток;
• головки для воротка размерами «12», «13» и «14»;
• набор гаечных ключей размерами от 10 до 17;
• приспособление для установки фаз газораспределения;
• доп. принадлежности: емкость для слива ОЖ из радиатора, домкрат, съемник для шестеренок.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

(Необязательно) Открутите болты масляного поддона, а потом снимите его, слив перед этим масло из мотора. Эта процедура в дальнейшем облегчит установку ГРМ. Если не хотите сливать масло, тогда открутите только передние болты масляного картера.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой. Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи. Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала.

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

Замена ремня привода ТНВД двигателя ЗМЗ-5143 на УАЗ-315148

Двигатели ЗМЗ-5143

17.01.2018 Auto Оставить комментарий

Замена ремня привода топливного насоса высокого давления (ТНВД) на дизельном двигателе ЗМЗ-5143 автомобиля УАЗ-315148 может производится в случае его обрыва, растяжения или в профилактических целях.

Замена ремня привода топливного насоса высокого давления ТНВД на двигателе ЗМЗ-5143 автомобиля УАЗ-315148.

Порядок замены ремня привода ТНВД на двигателе ЗМЗ-5143 следующий :

1. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого выполните следующие действия :

— Поверните коленчатый вал до совпадения установочной метки на роторе датчика положения коленчатого вала с указателем 5 ВМТ на крышке цепи.
— Зафиксируйте его положение с помощью технологического установочного штифта, установив его в отверстие под штифт блока цилиндров, при этом штифт должен зайти в паз маховика.
— Убедитесь в совпадении отверстия в первой шейке впускного распределительного вала и отверстия в передней крышке распределительных валов. Смотреть через маслозаливную горловину крышки клапанов.
— В случае несовпадения отверстий выньте штифт.
— Поверните коленчатый вал на 360 градусов до совпадения отверстий.
— Зафиксируйте это положение штифтом.

Расположение меток и отверстий под штифты для замены ремня привода ТНВД на двигателе ЗМЗ-5143 автомобиля УАЗ-315148.

2. Ослабьте гайку крепления натяжного ролика зубчатого ремня привода ТНВД. Специальным ключом поверните кронштейн натяжного ролика до упора по часовой стрелке, преодолевая усилие натяжной пружины. Закрепите гайку крепления натяжного ролика в этом положении.
3. Снимите зубчатый ремень привода ТНВД.
4. Доверните шкив ТНВД до совпадения паза ступицы с отверстием в корпусе ТНВД и зафиксируйте технологическим штифтом.
5. Ослабьте опоры заднего кронштейна ТНВД и болты крепления ТНВД. Зафиксируйте ТНВД в среднем положении относительно пазов переднего кронштейна. Болты не затягивайте.

6. Проверьте подвижность коромысла с успокоительными роликами на оси при необходимости нанесите на ось пластичную смазку Литол-24 или ЛИТА.
7. Установите зубчатый ремень привода ТНВД зубьями во впадины шкива коленчатого вала и шкива ТНВД. Следите, чтобы слабина ведущей ветви ремня могла быть выбрана при незначительном повороте корпуса ТНВД от среднего положения против часовой стрелки, а ступица ТНВД заштифтована с отверстием в корпусе ТНВД.
8. Ослабьте гайку крепления натяжного ролика. Ремень привода ТНВД натянется автоматически усилием натяжной пружины.
9. Подтяните болты крепления ТНВД, при этом следите, чтобы фиксирующий штифт свободно перемещался в отверстии корпуса ТНВД, после чего затяните болты ТНВД с моментом 1,6-2 кгсм. Затяните гайку крепления натяжного ролика.

10. Выньте технологические штифты из корпуса ТНВД и отверстия в блоке цилиндров, поверните коленчатый вал по часовой стрелке на два оборота (720 градусов) и вновь зафиксируйте его штифтом.
11. Проверьте совпадение паза ступицы ТНВД с отверстием в корпусе ТНВД, штифт должен входить свободно. В случае несовпадения — ослабьте болты крепления ТНВД и повторите операции по пункту 8.
12. Извлеките установочные технологические штифты из ступицы шкива ТНВД и из отверстия в блоке цилиндров.

Все операции по замене зубчатого ремня привода проводятся с установленными успокоительными роликами ремня. Проверка и регулировка натяжения ремня привода ТНВД производится в соответствии с порядком его замены.
