Блок управления стеклоподъемников Меган 2 (кнопки), почему не работают, ремонт

Ситуация, когда не работают стеклоподъёмники Рено Меган 2, стала привычной для владельцев французского автомобиля. Здесь эта болячка проявляется часто, особенно это касается возрастных машин. Но не спешите ехать в автосервис. Поломку можно устранить самостоятельно. Мы расскажем, как это сделать.

Содержание

1. Ремонт кнопок стеклоподъёмника Megane 2
2. Снятие блока
3. Замена кнопок стеклоподъёмника
4. Снятие моторчика и самого стеклоподъёмника Меган 2
5. Снятие обшивки (карта) передних дверей
6. Демонтируем стекло
7. Снимаем стеклоподъёмник

Ремонт кнопок стеклоподъёмника Megane 2

Если не работают стеклоподъёмники на Рено Меган 2, в первую очередь стоит проверить их блок управления. Именно там чаще всего и кроется причина поломки. Его надо снять и разобрать, чтобы добраться до контактов. Все элементы надо проверить на наличие окислов и почистить.

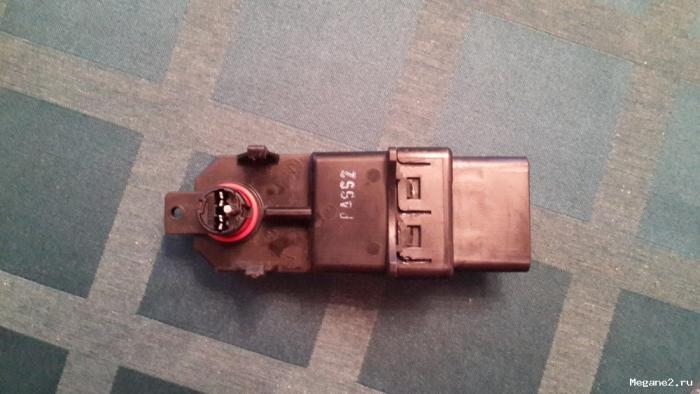

Кроме этого надо снять микросхему блока управления стеклоподъёмниками Megane 2 и осмотреть её. Если есть окисление или некоторые из контактов плохо взаимодействуют между собой – зачистите и подпаяйте. Затем установите плату обратно на блок. Если хотите продлить детали жизнь, соединительные контакты обоих элементов следует пропаять. Это уменьшит окисление и поспособствует более плотной посадке. Если после снятия и обратного монтажа платы этого не сделать, возможен плохой контакт. А значит, кнопки на Меган 2, отвечающие за подъём и опускание стёкол, снова будут работать через раз или не работать вовсе.

Снятие блока

Если на Рено Меган 2 не работают стеклоподъёмники, первое что стоит проверить – их блок управления. Он находится в подлокотнике водительской двери. Устройство держится на защёлках, чтобы его снять понадобится только тонкая плоская отвёртка. Процесс демонтажа блока с кнопками на Renault Megane 2 таков:

• Снимите с аккумуляторной батареи минусовую клемму, чтобы обесточить электросистему автомобиля.
• Тонкий конец отвёртки просуньте между накладкой корпуса стеклоподъёмника и обшивкой дверной карты.

Вынимать обязательно с той стороны где указано стрелкой

• Аккуратно, чтобы не обломить защёлки, выньте корпус блока из посадочного места.
• Отключите от него фишку с проводами.

Нажать язычок фиксатора фишки с проводами в сторону указанную стрелкой

• Блок с клавишами выньте из пластикового основания, отжав фиксатор.

Собирается всё на место в обратном порядке.

Обслуживание, подтяжка и замена рулевой рейки Меган 2

Замена кнопок стеклоподъёмника

Если не хочется возиться с пайкой контактов в блоке управления стеклоподъемниками Меган 2, то можно купить и установить новую деталь. Оригинал продаётся под артикулом RENAULT 8200107772. Но можно приобрести аналог POLCAR 6037P-72. Он практически такой же и хорошо подходит на Renault Megane 2, но в установке есть пара нюансов. О них и поговорим.

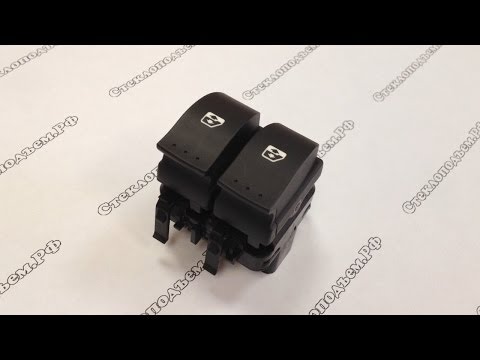

Оригинальный блок управления RENAULT 8200107772



Блок управления POLCAR 6037P-72

Сняв блок и вынув кнопки, приступаем к их замене. Клавиши фиксируются в посадочном месте четырьмя защёлками.

Вставить до конца неоригинальные элементы от фирмы Polcar помешает выступающий ограничитель. Его можно аккуратно отломать. После этого вставляем кнопки в рамку. Они сядут плотно без люфта.

Теперь надо подключить разъём с проводкой. Здесь на Меган 2 тоже есть нюанс. Расположение направляющих на «родной» колодке Megane 2 и ответных проточках под них на аналоговых клавишах немного не совпадает. Но это не помешает сборке, надо только приложить чуть большее усилие. Фишка встанет на место и зафиксируется язычком. Остаётся только защёлкнуть весь блок на место в дверную карту.

Слева — оригинал, справа Polcar. Направляющие на самой колодке не совпадают с вырезами на ответной части кнопок. (на картинке обозначено стрелками).

Внешне неоригинальные кнопки будут отличаться только оранжевой подсветкой (оригинал на Megane 2 светится бело-лунным цветом).

Подсветка Polcar

Меняем рулевые тяги и наконечники Меган 2

Снятие моторчика и самого стеклоподъёмника Меган 2

Если блок с кнопками исправен, необходимо проверить сам стеклоподъемник и его моторчик. Для демонтажа механизмов, находящихся внутри двери, надо снять дверную карту Megane 2 и извлечь стекло.

Расскажем обо всём по порядку.

Снятие обшивки (карта) передних дверей

Чтобы добраться до механизма стеклоподъёмника Megane 2, вам понадобится инструмент:

• плоская и крестообразная отвёртки;
• ключи Торкс Т20 и Т40.

Снятие обшивки водительской двери Меган 2 и пассажирской происходит по одинаковой схеме. Приступаем к демонтажу:

• Снимите минусовую клемму с аккумулятора.
• Поддеваем плоской отвёрткой и снимаем облицовочную часть в основании бокового зеркала заднего вида. В Renault Megane 2 она держится на фиксаторах.

• Той же отвёрткой поддеваем и вынимаем заглушку, под которой скрывается винт, крепящий внутреннюю ручку привода замка.

• Выкручиваем этот винтик и, поддев корпус ручки, вынимаем его.

• Теперь надо отсоединить приводной трос замка. Для этого отжимаем фиксаторы его наконечника.

• Поддеваем с обеих сторон и демонтируем облицовочную часть ручки двери.

• Под облицовкой ручки-подлокотника скрываются два винта. Их нужно выкрутить.
• Теперь очередь за двумя винтами, которыми обшивка дверей Megane 2 крепится снизу.

• Выкручиваем ещё один болт на торцевой части обшивки.

• Поддеваем плоской отвёрткой и снимаем блок с кнопками привода стеклоподъемников Рено Меган 2.

• Отсоединяем от него фишку с проводами.

• Откидываем вверх накладку внутренней дверной панели. Под ней расположен ещё один винтик, который надо выкрутить.

• Приводной трос замка высвобождаем из фиксатора.
• Отсоединяем из разъёма фишку электропроводки блокиратора замка.

• Поддеваем отвёрткой и тянем на себя защитную решётку динамика. В Renault Megane 2 она держится на семи фиксаторах.

• Откручиваем два болта, которыми крепится динамик.

• Вынимаем динамик и отсоединяем от него жгут с проводами, отжав фиксатор на колодке.

• Выкручиваем последние три болта крепления дверной карты Меган 2. Они находятся рядом с отверстием под динамик.

• Снимаем дверную карту, приподняв её вверх. Предварительно необходимо вывести из зацепления с ней выступающие части механизма стеклоподъемника.

Установка облицовки внутренней части двери на место производится в обратной последовательности.

Самостоятельная замена сайлентблоков подрамника Меган 2

Демонтируем стекло

Необходимый инструмент:

• плоская отвёртка;
• ключ Торкс Т20.

Перед тем, как приступить к снятию стеклоподъемника Renault Megane 2, необходимо отсоединить от него само стекло. Процесс идентичен для левой и правой передней двери:

• Стекло должно быть опущено в нижнее положение.
• После снятия дверной карты с Меган 2 временно подключаем АКБ для того, чтобы нажатием кнопок на блоке вывести стекло в такое положение, чтобы его крепления были доступны для удобного демонтажа.
• С наружной и внутренней стороны стекла снимаем его уплотнители.

• Освобождаем стекло от ползуна, отжав два фиксатора слева и справа.

• Вынимаем стекло. Сначала вверх надо поднять его задний верхний угол.

На Рено Меган 2 вынимать стекло полностью необязательно. Можно просто отсоединить его от механизма стеклоподъемника, а затем зафиксировать в верхней части двери.

Устанавливаем веерные форсунки на Меган 2

Снимаем стеклоподъёмник

Для работы вам понадобится инструмент:

• две отвёртки — плоская и крестовая;
• ключи Торкс Т20 и Т30;
• бокорезы.

После того как сняли облицовочную карту двери и стекло, приступаем к демонтажу механизма стеклоподъемника Меган 2:

• Отвёрткой отжимаем фиксатор, удерживающий щиток.
• Снимаем щиток.

• Снимаем дверной замок вместе с основанием ручки, которая расположена внешней стороны двери.

• Выкручиваем четыре болта, удерживающие стеклоподъемник Megane 2.
• Вынимаем стеклоподъемник Рено Меган 2. Для этого в дверной панели есть технологическое отверстие.

Отремонтировав или заменив вышедшие из строя детали, соберите всё, соблюдая обратную последовательность действий.

Ремонтируем подрулевой шлейф Меган 2

Renault Megane 2 | Стеклоподъемники с электроприводом

Стеклоподъемники с электроприводом

Режим функционирования стеклоподъемников определяется не только выключателями, но и блоком управления стеклоподъемниками на опоре с дополнительными реле слева под приборной доской.

Функционирование: при включенном зажигании стекло в двери водителя или пассажира рядом с водителем скользит вверх или вниз до упора путем короткого нажатия или отжатия выключателя. При этом движение стекла останавливается, если коротко нажать клавишу в противоположном направлении.

Из соображений безопасности такой комфортный способ включения в задних дверях существует только для спуска стекла.

При выключенном зажигании при нажатии на кнопку все стекла двигаются до упора только вниз. Стекло движется вверх только в том случае, если нажимается клавиша стеклоподъемника.

Защита детей: стеклоподъемники с электроприводом в задних дверях блокируются центральным выключателем в подлокотнике двери водителя.

Противоугонное устройство: если при выключенном двигателе дверь водителя открывается и снова закрывается, все стеклоподъемники отключаются.

Комфортабельное закрытие: во всех автомобилях, где есть стеклоподъемники с электроприводом, они могут одновременно закрываться при закрытии двери водителя и двери пассажира рядом с водителем. Для этого нужно чуть дольше подержать ключ в положении «закрыто». При наличии раздвижной крыши с электроприводом она тоже при этом закрывается.

Защита при заклинивании: Если при подъеме вверх стекло наталкивается на препятствие, то оно сразу начинает движение в обратном направлении и опускается на несколько сантиметров.

Неисправности

Если ни одно стекло не движется, проверьте автоматические выключатели в гнездах 22 и 23 в «8-местной опоре реле» слева под приборной доской на проводимость. Проверка выключателей: Если не работает только один стеклоподъемник, то попытайтесь привести его в действие от второго выключателя. Таким образом вы сможете установить, не находится ли источник неисправности в первом выключателе. Такую проверку нельзя провести со стеклом в двери водителя. Снимите облицовку двери. Ради опыта поменяйте местами разъемы выключателей так, чтобы стекло в двери водителя приводил в действие определенно исправный выключатель. Проверка подводящего провода: если выключатель в порядке, то отсоедините разъем провода в двигателе стеклоподъемника и проверьте вольтметром разъем, действительно ли поступают на стеклоподъемник правильные сигналы. Если показатели напряжения правильные, то источником дефекта остается двигатель стеклоподъемников. Но если на двигатель напряжение не подается, то проверьте провод и блок управления. Плохое движение стекла может быть следствием заклиненной направляющей окна.

Таблица измерительных величин стеклоподъемников

В таблице приведены номинальные величины на примере стеклоподъемника двери водителя (автомобили с четырьмя стеклоподъемниками).

На задних стеклах и в автомобилях с двумя стеклоподъемниками частично проложены провода других цветов (см. сноски).

Клемма	Цвет провода	Измерение относительно	Условие	Номинальная величина	Измеряется
1	Красный/серый	«массы»	«Зажигание вкл. » или дверь не закрыта после последнего раза, когда «Зажигание вкл.»	Ок. 12 В	Напряжение от блока уп- равления
2	Белый/желтый	массы	нет	Ок. 12 В	Напряжение сигнала «Центральное закрытие»
2	Белый/желтый	массы	Удерживание ключа в замке двери в положении «Закрыто»	Ок. 12 В	Напряжение сигнала «Центральное закрытие»
3	Желтый/синий 1)	массы	«Зажигание вкл.» или дверь не закрыта после последнего раза, когда «Зажигание вкл. »	Ок. 12 В	Сигнал переключения «Окно открыто»
4	Черный/желтый 2)	массы	«Зажигание вкл.» или дверь не закрыта после последнего раза, когда «Зажигание вкл.»	Ок. 12 В	Сигнал о переключении «Окно закрыто»
5	Черный	массы	«Зажигание вкл.»	Ок. 12 В	Напряжение от замка зажигания
6	Коричневый	«+»	нет	Ок. 12 В	Подключение к массе
7	Красный/зеленый	массы	нет	Ок. 12 В	Постоянно ±

¹⁾ или зеленый/желтый, или белый/черный
²⁾ или черный/красный, или белый/черный, или белый/лиловый

Временная помощь в дороге

Для стеклоподъемников с электроприводом не предусмотрено какое-либо механическое аварийное управление. Но если стеклоподъемники не работают, то вам не нужно ехать с открытым окном:

Если выключатель неисправен, то попытайтесь закрыть окно с помощью второго выключателя. Если не получилось (например, в двери водителя), то демонтируйте выключатель другого окна или подключите соединительный провод к второму, исправному выключателю (о демонтаже выключателей в этой главе выше). С помощью этого исправного выключателя вы сможете закрыть окно. Если двигатель стеклоподъемника неисправен, то его можно демонтировать, сняв облицовку двери. Для этого ослабьте зажимное соединение между окном и стеклоподъемником (винты на обратной стороне – глава Детали кузова). Теперь сдвиньте стекло вверх и зафиксируйте в этом положении с помощью клейкой ленты или деревянного клина.

Замена двигателя стекло-подъемника

Двигатели стеклоподъемников демонтируются так же, как механические подъемники (глава Детали кузова). В монтаже двигателя стеклоподъемника важно программирование упоров:

Включите зажигание. С помощью выключателя поднимите стекло вверх до упора. Теперь несколько раз в течение секунды подержите выключатель в положение «верх». Проверка: нажмите выключатель в позицию «вниз». Теперь стекло должно само опуститься вниз до упора. Ремонт электродвигателя не предусмотрен.

Двигатель (1) стеклоподъемника с электроприводом с отсоединенным разъемом (2) и тремя крепежными винтами (3–5).

Здесь снят разъем (2) двигателя (1) стеклоподъемника для того, чтобы провести проверку с помощью вольтметра и контрольного провода (3), правильные ли сигналы поступают на стеклоподъемник.
