Устройство данного узла

Советский внедорожник УАЗ 469, выпускавшийся Ульяновским автозаводом, по-своему уникален. Схема заднего моста машины представлена на рис. 1. Конструкция включает следующие ключевые узлы и агрегаты:

• 1 – защитный перекрыватель;
• 2 – роликоподшипник дифференциального устройства;
• 3, 8 – корректировочные автопрокладки;
• 4 – хвостовая часть опоры ведущей шестерни;
• 5 – корректировочное кольцо;
• 6 – маслоотгонный держатель;
• 7 – гайка;
• 9 – передний шестерик заднего моста;
• 10 – головная подшипниковая опора;
• 11 – гидроупорная шайба полуоси шестереночного колеса;
• 12 – шестереночный элемент.

Устройство и устранение поломок заднего моста

Задний мост – это опора, внутри нее располагается основная передача полуоси, дифференциал. Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит – это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

Картер узла

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число – до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу.

Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.

При отключенных муфтах УАЗ 469 становится заднеприводным. Это полезно на хороших асфальтированных дорогах. При езде по непроходимой местности отключение нецелесообразно. Отключать-подключать ступицы можно с начала работы муфты скорого реагирования или кулачка ступицы. При этом залезать под днище автомобиля не требуется.

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие – отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее.

Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры. Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене. Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же – с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
2. В левую коробку сателлитов вставляется крестовина.
3. Сборную шестерню поместить в левую коробку.
4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
7. Те же действия провести с правой коробкой.
8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

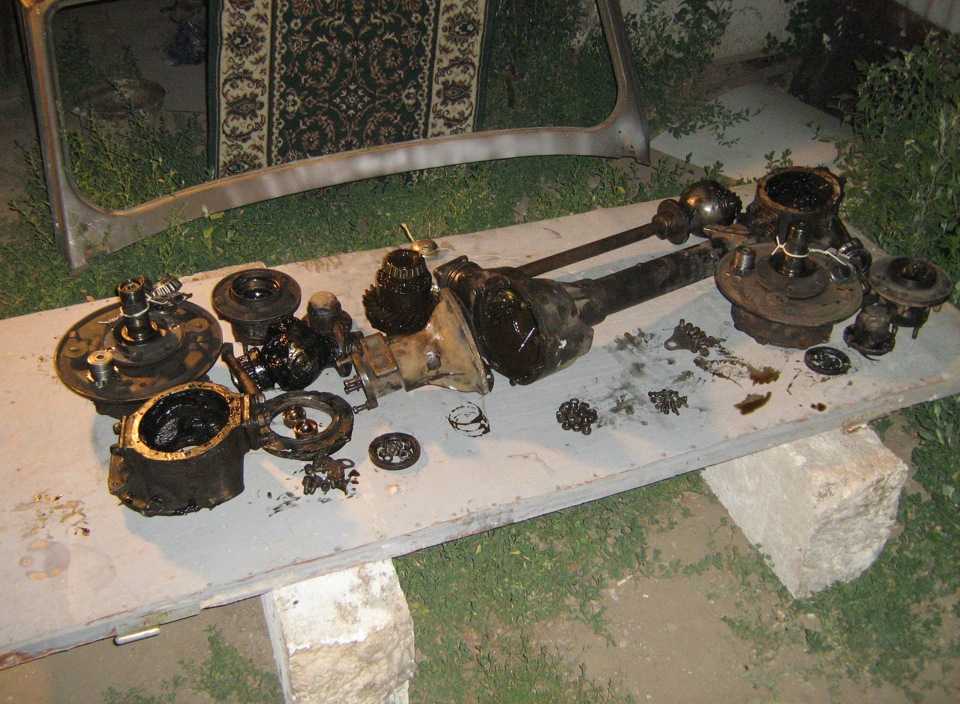

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н.
Регулировка элементов конструкции привода проводится при их замене.

1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

1. Фиксация элементов направляющей на основную шестерню.
2. Притирка хвостового конца с элементом направляющей.
3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей – 15-30 Н, для приработанных – 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить – убрать.
2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Моменты переднего и заднего хода

1. Точное задевание в зацеплении при маленькой нагрузке.
2. Микроконтакт поверх зубчика (при отладке пододвинуть головную к ведомой части).
3. Контактирование на корне зубчика (корректировка: проводящая должна отодвинуться от ведомой).
4. Блок-контакт – узкий конец зуба (отклонение элементов друг от друга).
5. Контактность на объемной стороне зубчика (отклонение ведомой к ведущей).

Комплект прокладок устанавливается между торцевой стороной клапана переднего подшипникового узла, колеса и опорой моста. Толщина пакета – промежуток, не превышающий значения в 1,3.

Важные части агрегата

Запор внешнего подшипника в сборе с манжетой закрепить болтами, установить фланец, шайбу – зашплинтовать. В поддон агрегата устанавливается сборный дифференциал, потом сальники между картером и заслонкой. Верх поддона монтируют с учетом подушечек рессор, находящихся во внешней доле моста.

Смонтированный мост не должен нагреваться в процессе движения машины. Правильно проведенная регулировка деталей не вызовет нагревания. Конечно, просто необходимо проверить отсутствие заедания, задевания проворачиваемых ведущих шестеренок, если устройство имеет таковые.

Устройство, регулировку, ремонт необходимо проводить вовремя. От этого зависит безопасность при движении в авто. Обслуживание мостовой части УАЗ заключается в следующем.

1. Постоянно поддерживать технический уровень, своевременно проводить замену масла, проверять уплотнения, обнаруживать и ликвидировать осевые шестереночные люфты головной передачи агрегата. Систематически наблюдать за сцеплением крепежных частей узлов, агрегатов.
2. Большое внимание уделять чистке предохранительного клапана. В случае загрязнения или наличия железных примесей в масле перед его заменой следует промыть теплообменник керосином.

Бывалые водители рекомендуют залить в поддон 1 л бензина, приподнять колеса, подключить движок, дать ему поработать 1-2 минуты, после чего слить оставшийся бензин, отработку и влить в резервуар чистое автомобильное масло.

Устройство заднего моста «Патриота»

Задний мост— механизм машины, который соединяет колёса задней оси и служит её опорой. Мост крепится к раме машины или к её корпусу при помощи подвески.

• Устройство заднего моста УАЗ
• Регулировка заднего моста
• Возможные причины неисправностей и их устранение
  • Повышенный шум при движении
  • Стук при нажатии на педаль управления дроссельной заслонкой
  • Потеки масла
• Как снять задний мост УАЗ
• Сборка и разборка заднего моста на УАЗ

Устройство заднего моста УАЗ

Устройство заднего моста УАЗ включает в себя много элементов. Основные части конструкции: дифференциал, полуоси, редуктор.

Дифференциал по устройству может быть с одинарной главной передачей и с дополнительной колёсной. Колёсные регуляторы передают крутящий момент на ступицы, они расположены на концах вала. Колёсным подшипникам опорой служит корпус регуляторов.

Редукторы предназначены для обеспечения путевого просвета, выглядят как шестерни с зацеплением. Главная передача состоит из конического зуба, узла подшипников, шестерни и привода с четырьмя сателлитами. Сателлиты обеспечивают плавное переключение передач.

Картер – ёмкость для смазочной жидкости, имеет два отверстия. Смазка нужна для колёсного регулятора. Опора заднего преобразователя включает в себя крышку, защиту от грязи, кожухи полуосей. Ведомая заднего редуктора располагается на валу. Редуктор закреплён в пазах вала, его концы оснащены муфтами.

Регулировка заднего моста

Регулировка деталей заднего привода проводится в случае их поломок и замены. При этом особенно важен редуктор заднего моста, его осмотр и регулировка.

При регулировке производятся следующие действия: проверяется торцевой люфт дифференциала между коробкой передач и кольцами (нужная величина 3.5 – 4 мм), после дифференциал накрывается прокладкой, крышкой резервуара. Подшипники подкатываются в правильное положение.

Осматриваются подшипники шестерни заднего редуктора: фиксируются детали направляющей на ведомую шестерню, притираются хвостовые концы, проверяются роликовые узлы и прокладки между кольцами. Проверяется крепление главной шестерни.

При проверке и отладке шестерёночного головного колеса не уместен продольный люфт. Для уменьшения натяжения, можно добавить прокладки между подшипниками. Все запчасти после регулировки и установки шплинтуются. Чтобы отрегулировать люфт и расположение шестерни главной передачи, в теплообменник устанавливается конструкция с отлаженными подшипниками и прокладка в месте соединения с крышкой. Между зубьями шестерни выставляется расстояние от 2 до 6 мм.

Важно! Люфт регулируют с учётом количества сальников главной шестерни.

Между клапаном узла подшипников, колесом и опорой ставиться набор прокладок. Промежуток (толщина набора) не должен превышать значения 1.3. Подшипник в сборе с манжетой крепится болтами. В поддон картера устанавливают дифференциал, затем сальники. Осмотреть фланец кардана и маслоотводы. Все изношенные детали заменить новыми.

Возможные причины неисправностей и их устранение

Повышенный шум при движении

Причин слышимости шума при движении или при повороте автомобиля может быть несколько. Внимательно осмотрите задний мост УАЗа, все детали устройства.

Изношены зубцы шестерён главной передачи. В этом случае регулировать положение деталей не рекомендуется: передачу может заклинить. Дефектные детали подлежат замене. Проблема в подшипниках ведущей шестерни передачи или дифференциала. В обоих случаях детали меняются.

Разболталось крепление ведущей шестерни с дифференциалом. Подтянуть крепёжные болты.

Плохо затянуты подшипники ведущей шестерни. Затянуть гайку до упора.

Плохое зацепление шестерён главной передачи. Если нет износа зубцов, отрегулируйте по метке контакта.

Недостаток масла в картере. Долить необходимое количество.

Стук при нажатии на педаль управления дроссельной заслонкой

При скрипе и шуме на поворотах или при пробуксовке, осмотрите все детали дифференциала, негодные замените новыми. Сильный стук при нажатии на педаль, управляющей дроссельной заслонкой, говорит об износе деталей главной передачи или дифференциала, их нужно заменить.

Если негодны шлицы полуосей – замените полуоси.

Потеки масла

Течь масла обусловлена несколькими причинами.

Изношены детали карданного вала: манжета или фланец. Детали меняются.

Превышение нормы масла в картере. Проверьте уровень смазочной жидкости, слейте излишек.

При загрязнении предохранительного клапана – его нужно почистить.

Деформированная прокладка и слабое крепление крышки картера. Прокладку нужно заменить, крепление подтянуть.

Как снять задний мост УАЗ

Работа по снятию для ремонта заднего моста УАЗ проводят на подъёмнике, желательно вдвоём. Последовательность действий такова:

1. Ослабьте крепление задних колёс, установите под задним мостом упор под раму, чтобы задняя часть машины подвисала.
2. Слейте масло и снимите кардан, затем амортизаторы.
3. Установите домкрат под балку.
4. Снимите рессору вместе с её деталями.
5. Далее демонтаж колёс. Подкатите под мост тележку и выкатывайте из-под машины.

После осмотра и ремонта, агрегат собирается. Крепление стремянок затягивается после того, как установлены колёса.

Сборка и разборка заднего моста на УАЗ

Чтобы собрать задний мост необходимо внимательно выполнять следующую последовательность действий:

1. Между крышкой переднего подшипника главной шестерни и картером установите комплект прокладок.
2. Установите крышку в сборе с манжетой и затяните болтами.
3. Поставьте фланец и шайбу, гайку затяните до совпадения её отверстий с прорезями хвостовика шестерни, затем нужно зашплинтовать.
4. Установите дифференциал со всеми его деталями в картер моста, между картером и крышкой нужна прокладка. Крышка должна быть в таком положении, чтобы подушки рессор были в верхнем положении относительно моста.
5. Затяните крепления.
6. Проверните ведущую шестерню, не заедает ли в уже собранном мосту.

Внимание! Если после сборки во время движения картер сильно нагревается, проверьте положение подшипников.

Разберёмся, как разобрать и перебрать задний мост УАЗ.

• Разбирая задний мост, снимите крепление с хвостового механизма, шайбу, фланец.
• Затем снимите крышку подшипника главной шестерни, выпрессуйте шестерню в сборе с подшипниками из охладителя смазочной жидкости.
• Далее дифференциал: отсоедините ведомую шестерню и коробку сателлитов.
• Из обеих частей коробки необходимо вытащить все детали: шестерни, стержни, гайки и колёса.
• Осмотрите все детали на предмет износа или дефектов.
• Пришедшие в негодность детали замените.

Запоминайте последовательность разборки деталей устройства заднего моста УАЗа, чтобы правильно собрать потом.

Регулировку и осмотр необходимо проводить регулярно, не доводя до ремонта. Проверяйте уплотнения, уровень масла, чистоту клапана, крепление всех деталей.

Вовремя устраняйте люфты шестерней передач. Хорошее состояние вашего авто – это ваша безопасность.

Грамотный ремонт переднего моста УАЗ» буханка

классическая модель

УАЗ 3741 — полноприводный отечественный внедорожник, который в советское время выпускался под индексом УАЗ 452. За характерную форму кузова получил народное прозвище «буханка».В заводской комплектации имеет цельнометаллический кузов, рессорную подвеску и 2 ведущих моста с неблокируемыми дифференциалами, передающими мощность на все 4 колеса.

Привод задний постоянный, передний- полный привод подключаемый Мосты унифицированы с УАЗ 31512 Грузоподъемность — 850 кг Клиренс — 220 мм Ремонт переднего моста УАЗ 3741 требуется крайне редко, так как конструкция его достаточно надежна. В основном все сводится к замене ступичных подшипников и масла в дифференциале, шаровых и шкворнях. Но иногда приходится снимать мост. И делать это придется самостоятельно, так как сервисные центры УАЗ есть далеко не везде.

Снимаем неисправный узел

Так как УАЗ 3741 имеет рамную конструкцию, снять передний мост достаточно просто. Для этого нужно запастись мощным домкратом, упорами, выдерживающими 1,5 тонны веса передней части автомобиля, и специальной жидкостью для откручивания гаек — WD-40.

Процедура следующая.

1. Для начала нужно подставить упоры под задние колеса.
2. Затем нужно отсоединить правый и левый тормозные шланги от резиновых шлангов, идущих к тормозным барабанам передних колес.
3. После этого откручиваем гайки крепления тормозных шлангов и снимаем сами шланги.
4. Далее необходимо открутить гайки крепления нижних концов амортизаторов.
5. После этого необходимо отвернуть болты, соединяющие передний кардан с фланцем ведущей шестерни.
6. Затем следует расшплинтовать и отвернуть гайку шарового пальца сошки.
7. Далее необходимо отсоединить тягу от сошки.
8. Теперь нужно открутить гайки крепления стремянок передних рессор, снять стремянки вместе с накладками и накладками.
9. В конце поднимите переднюю часть автомобиля за раму и вытащите ось из-под автомобиля.

После снятия старого моста можно приступить к установке новой детали, выполняя действия в обратном порядке. При необходимости снятый узел разбирают, проводят дефектовку, заменяют поврежденные детали и переустанавливают мост.

Коррекция осевого люфта колес

Наиболее частой причиной неадекватного поведения автомобиля УАЗ 3741 на дороге является нарушение осевого зазора шкворней. Проверить, сломано оно или нет, очень легко — достаточно поднять передок домкратом и попробовать покачать колесо вверх-вниз. При наличии осевого люфта необходимо отрегулировать зазор шарнира.

Регулировка осуществляется следующим образом.

1. Поднимаем перед автомобиля, предварительно поставив машину на ручник.
2. Разбираем колесо.
3. Откручиваем болты крепления сальника шаровой.
4. Проверяем осевой люфт, покачивая конструкцию вверх-вниз руками.
5. Откручиваем несколько болтов крепления верхней накладки шкворня. Снимаем крышку.
6. Вынимаем самую тонкую прокладку и ставим накладку обратно.
7. Те же процедуры проделываем с нижней накладкой шкворня.
8. Закручиваем все болты и проверяем результат. Если люфт устранен, прикручиваем сальник и колесо обратно — и едем. Если люфт остался, снова все подгоняем, на этот раз сняв более толстые прокладки.

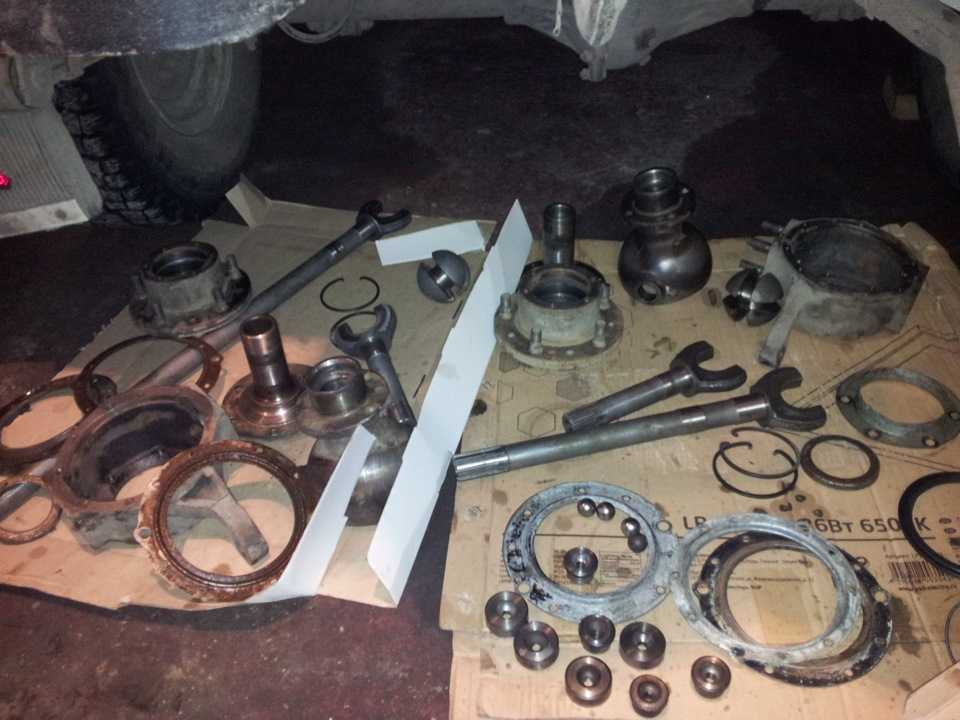

Вот узел на авто

Важно вытягивать одинаково толстые прокладки и сверху и снизу, чтобы сохранить соосность ШРУСа. Если развал нарушен, через некоторое время придется делать дорогостоящий ремонт.
