Прицеп легкового автомобиля своими руками

Практически у каждого владельца автомашины возникает потребность в транспортировке груза больших размеров, но не слишком большого веса. Багажник для таких целей не всегда подходит и тогда на выручку приходит прицеп. Но совершенно не обязательно тратить деньги на покупку такой необходимой в хозяйстве вещи, можно изготовить прицеп легкового автомобиля своими руками.

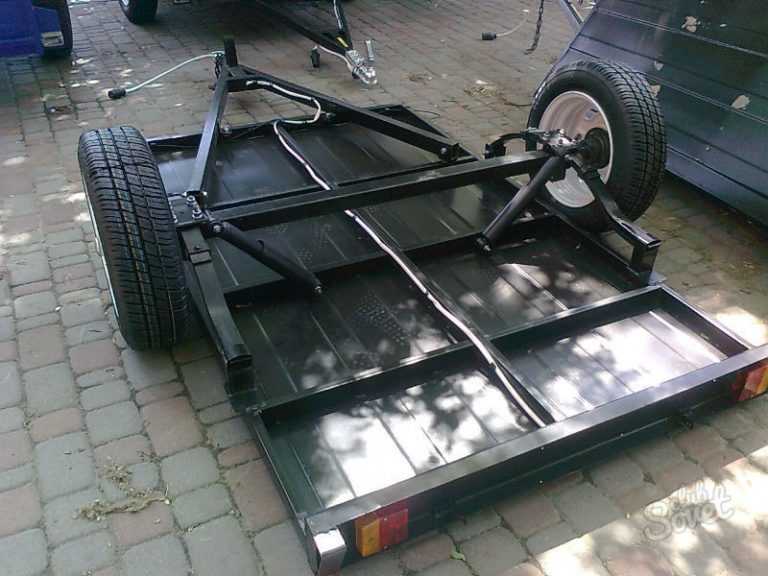

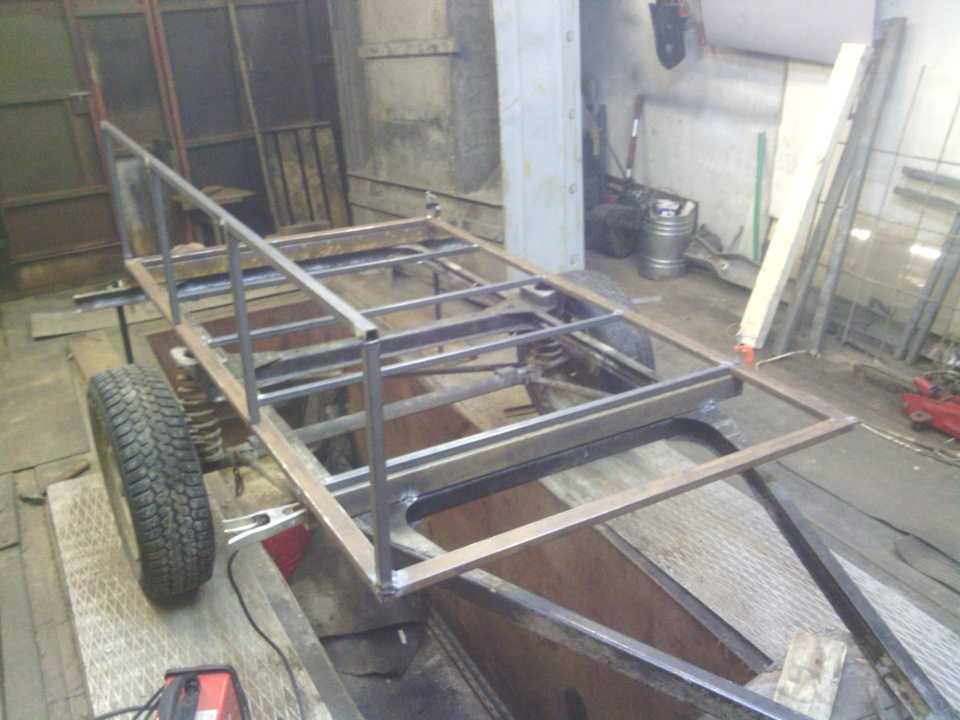

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую  перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.

Начинаем соединять прицеп с автомашиной

В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.

При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей. Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства.

Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.

Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40%  всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Домкраты стабилизации

Они нужны для того, чтобы прицеп пребывал в горизонтальном положении. Оптимальные места их расположения – это внутренние углы рамы, но можно установить их только по одной из сторон. Для использования подъемной силы будет правильнее воспользоваться принципом винтового механизма, его также разрешается применять при замене одного из колес.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Подводим итог

Даже самостоятельно сделанный прицеп легкового автомобиля способен в значительной мере увеличить потенциал применения автомашины. На нем можно будет перевозить грузы различной формы и конфигурации, не боясь нанести вред салону или багажнику. Вариантов прицепов существует великое множество, а вышеприведенные рекомендации могут быть использованы для любого из них. Кроме описанных узлов и элементов прицеп можно оборудовать системой торможения и освещения. Но проведение работ такого класса будет лучше доверить профессионалам из центра сервисного обслуживания.

Колодийчук Андрей, специально для ByCars.ru

При использовании данного материала,
ссылка на https://bycars.ru/ обязательна.

Опубликовано 15.10.14.
Эту страницу просмотрели 139570 раз

Прицеп своими руками для легкового автомобиля: чертежи

Самое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Содержание статьи

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Длина легко определяется с помощью чертежа;
2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
7. Механизм для сцепки прицепа для легкового автомобиля с авто. Проще говоря фаркоп;
8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Прицеп для легкового автомобиля своими руками: чертежи и как сделать: видео и фото

Автор Milavlad На чтение 6 мин. Просмотров 18.6k. Опубликовано 2 июля, 2017 Обновлено

5 октября, 2021

Содержание

1. Требования к автомобильному прицепу по ГОСТу
2. Необходимые инструменты и материалы
3. Схемы
4. Пошаговая инструкция изготовления самодельного прицепа
5. Советы автолюбителей

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования.

В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы.
   Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Схемы

№1

№2

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

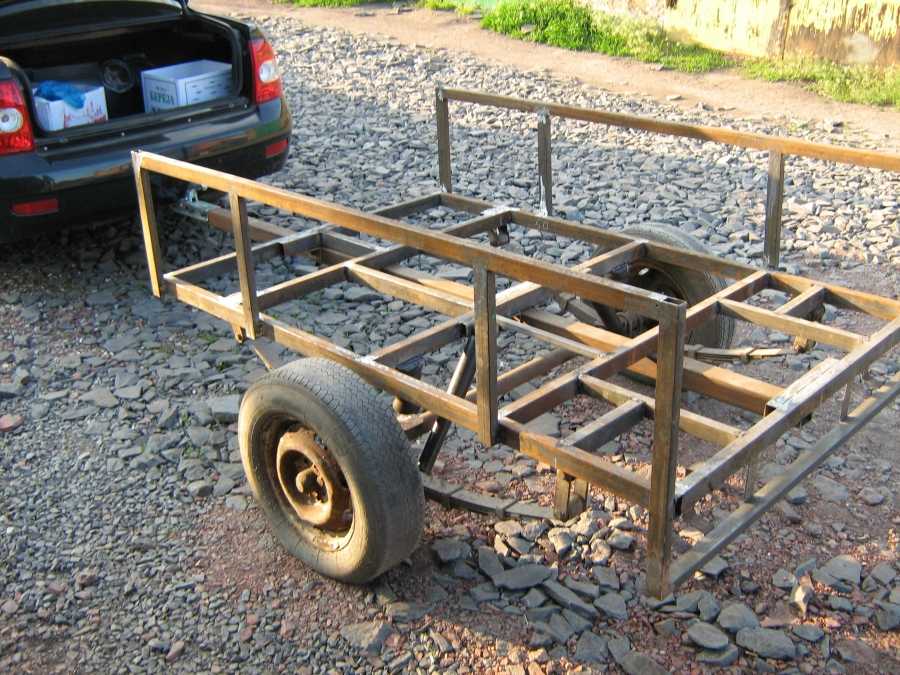

2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов.
   Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Советы автолюбителей

1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

( 45 оценок, среднее 4.91 из 5 )

прицеп своими руками — Ремонт своими руками

Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т.д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в                ГАИ.

Содержание:

1. Необходимые материалы и комплектующие к самодельному прицепу
2. Рама прицепа
3. Соединение прицепа с автомобилем
4. Соединительная муфта
5. Ось прицепа
6. Стабилизирующие домкраты
7. Борта устройства
8. Зарегистрировать прицеп в ГАИ

Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками. Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля. Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий. Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности. Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

Необходимые материалы и комплектующие к самодельному прицепу

Прицеп своими руками чертежи размеры

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Соединительная муфта

Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Стабилизирующие домкраты

Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

5. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
6. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
7. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
8. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
9. Тормоза.
10. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
11. Тент или материал для него (баннерная ткань, брезент и т.д.).
12. Крепежные приспособления (уголки, кронштейны, и т.д.).
13. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
14. Сварочный аппарат.
15. Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

 Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Зарегистрировать прицеп в ГАИ

Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

2.Пермь Всероссийское общество автомобилистов, тел. 12-83-14 и 12-69-65,

3.Москва ГНЦ РФ ФГУП НАМИ тел. 456-32-31 Фёдоров Артём.

Чтобы пройти экспертизу прицеп должен соответствовать следующему ГОСТу.

ПРИЦЕПЫ К ЛЕГКОВЫМ АВТОМОБИЛЯМ

Параметры, размеры и общие технические требования

ОСТ 37.001. 220-80

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети СССР. Стандарт не распространяется на прицепы, технические задания, на проектирование которых утверждены до введения настоящего стандарта. Основные термины, используемые в стандарте, и их определение приведены в справочном приложении.

1. ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.

1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.

1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.

1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.

1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.

1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.

1.8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Общие требования

2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.

2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.

2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.

2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.

2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) тягово-сцепного устройства не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.

2.1.6. Прицепы должны иметь два противооткатных упора, («башмака»).

2.1.7. Прицепы должны иметь места для установки домкрата.

2.1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).

2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.

2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.

2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.

2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.

2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.

2.2. Требования к системам, узлам и агрегатам

2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.

2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.

2.2.3. Электрооборудование, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.

2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.

2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.

2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.

При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение. При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).

3. КОМПЛЕКТНОСТЬ

3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.

3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.

4. МАРКИРОВКА

4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.

4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.

Термины и определения, принятые в настоящем стандарте ТерминОпределение Основной тяговый автомобильПо ГОСТ 3163-76 Спаренная осьДве параллельно расположенные оси прицепа, расстояние между которыми не превышает 1 м.

Если ваш прицеп будет соответствовать этим требованием, пройдет экспертизу, и в наличии будут чеки, сертификаты, а также копия удостоверения сварщика, проблем при регистрации в ГАИ у вас не возникнет.

Как сделать прицеп для автомобиля видео

Легковой прицеп своими руками видео

Прицеп своими руками легко

Легковой прицеп своими руками

Источник
amotormag.ru
voditelauto.ru
i4car.net

Самодельный легковой прицеп своими руками или покупаем заводской?

Мысли о том, чтобы вместо покупки нового заводского прицепа, сделать его самостоятельно, посещают многих. О том, стоит ли такая овчинка выделки – в этом материале.

Все причины, подталкивающие к изготовлению прицепа своими руками в итоге можно свести всего к двум основным: это желание сэкономить или потребность в уникальной конструкции, не предлагаемой заводами-изготовителями.

Что касается экономии, то даже располагая необходимым инструментом, оборудованием и слесарными навыками, самостоятельное изготовление прицепа, сравнимого с заводским по качеству, едва ли обойдется дешевле, чем покупка готового в сборе. Ведь необходимые запчасти и узлы все равно придется покупать в магазине, а по отдельности они всегда стоят дороже. Да, можно сэкономить на раме, если у вас уже есть металлические профили нужного размера. Однако вы получите простую стальную раму, которая даже будучи загрунтованной, окрашенной и обработанной антикором будет значительно уступать по коррозионной стойкости раме заводского изготовления с оцинковкой.

Немаловажный момент, о котором в порыве энтузиазма многие забывают – обязательная регистрация прицепа в ГИБДД. И если с заводскими прицепами это не составляет никакой проблемы – к ним прилагается полный пакет необходимых документов, включая ПТС, то с самодельными не все так просто.

В общих чертах алгоритм постановки на учет самодельного прицепа выглядит так:



1.     Изготовление прицепа

2.     Получение VIN в НАМИ

3.     Получение СБКТС (Свидетельство о безопасности конструкции транспортного средства в испытательной лаборатории.

4.     Оформление ПТС и постановка на учет в ГИБДД



Таким образом, на самодельный прицеп можно получить ПТС и в итоге зарегистрировать его в ГИБДД, но для этого нужно:



• Собрать сертификаты соответствия и чеки на приобретение всех узлов и агрегатов, которые вы использовали при сборке. Все основные элементы (сцепное устройство, подвеска, тормоза, светотехника ) должны быть заводского изготовления.

• Создать чертеж прицепа, сфотографировать его с разных сторон, сделать техническое описание конструкции.

• Обратиться в ГИБДД за направлением на техническую экспертизу в специализированной лаборатории, имеющей необходимую аккредитацию для выдачи СБКТС.

• Подать Запрос на присвоение номера VIN в НАМИ. Часто оформление VIN предлагается как посредническая услуга в лабораториях. Это обойдется в сумму от 50 евро.

• Подать заявку в лабораторию, приложив все вышеуказанные документы и направление из ГИБДД. Велика вероятность, что в лаборатории могут потребовать какие-то дополнительные документы, вплоть до подтверждения наличия у производившего сварочные работы сварщика допуска на такие работы.
  Важно: Экспертиза платная и ее стоимость составляет ориентировочно от 12-15 тыс.руб (данные по состоянию на 2018 год).

• С полученными Свидетельствами о присвоении VIN, СБКТС и Актом о проведенной экспертизе можно вновь обращаться в ГИБДД по вопросу регистрации прицепа. Как и в обычном порядке – необходимо представить прицеп на осмотр и произвести оплату необходимой пошлины за регистрацию. Не забудьте предварительно прикрепить на раму прицепа с помощью заклепок полученную из НАМИ табличку с VIN.
  По завершении процедуры вы получите ПТС, СТС и номерные знаки установленного образца.



Надо понимать, что помимо затрат на оформление VIN и СБКТС, сравнимых с половиной стоимости заводского прицепа, вас ждет традиционная российская волокита, а то и откровенное препятствование оформлению со ссылками на различные подзаконные и ведомственные акты. И чтобы довести это до конца потребуется изрядный опыт общения с госорганами, убедительность и красноречие.



В случае с созданием уникальной конструкции, действительно не имеющей заводских аналогов, либо когда такие аналоги очень и очень недешевы, самостоятельное изготовление вполне имеет право на жизнь и будет оправданно.

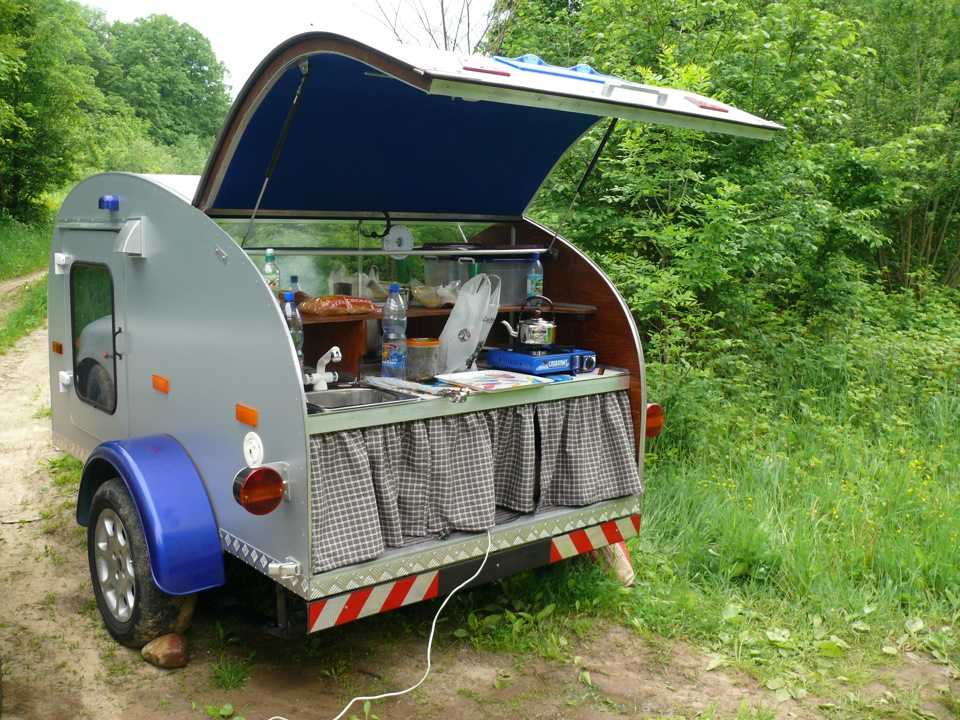

Наиболее популярным примером таких конструкций являются прицепы-кемперы или как их у нас часто называют еще с советских времен — прицепы-дачи. Путешествия в самые заброшенные уголки природы с их помощью может быть вполне комфортным, ведь идеология кемпера подразумевает оснащение, сравнимое если не с небольшой квартиркой, то с номером в мотеле. Затраты на создание и оборудование такого прицепа значительно превышают расходы на регистрационные действия, описанные выше и в этом случае самостоятельное изготовление прицепа вполне оправдывает себя.



Еще один вариант, когда стандартной заводской конструкцией не обойтись – экспедиционный прицеп, рассчитанный преимущественно на эксплуатацию на пересеченной местности и бездорожье и предъявляющий повышенные требования к подвеске и прочности рамы и кузова.



Конечно, в глухой глубинке многие эксплуатируют самодельные прицепы без всякой регистрации, но мы в данном материале рассматриваем исключительно легальную сторону вопроса, и если речь идет об изготовлении простого бортового прицепа, то в итоге финансовые затраты будут сравнимы, а то и превзойдут стоимость нового заводского прицепа. И это без учета времени, сил и нервов, потраченных на работу и легализацию.

Усиленный прицеп для легкового автомобиля своими руками. Как сделать легковой прицеп своими руками? Изготовление прицепа своими руками

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Схемы

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Если у человека автомобиль не вмещает габаритный груз внутри салона либо его не хочется пачкать грязными вещам, то стоит задуматься об использовании прицепа, который с легкостью разгрузит вашу задачу.

Стоимость такого агрегата составляет минимум пол тысячи долларов. Не у всякого появится желание покупать дополнение к своему автомобилю, даже если он будет использоваться постоянно, поэтому можно задуматься над идеей, как можно сделать прицеп собственноручно.

Прицепы делятся на два вида – обычные и специализированные, в которых можно перевести груз определённых объемов и размеров.

В первом случае все понятно – им пользуются все без исключения, в то время как второй обычно эксплуатируется при промышленности или бизнесе.

В данной статье будет рассмотрен только обычный прицеп универсального использования.

Обычные прицепы бывают как на одной оси, так и на двух. Соответственно обладают двумя или более чем двумя колесами. Важно знать, что двуосный прицеп позволяет перевозить грузы большего объема, а также снимает значительную часть нагрузки с задней части авто. Помимо этого не теряется мощность авто, как если бы использовался слабый прицеп.

Инструкция как сделать прицеп

Первым делом, как и всегда, стоит задуматься над проектированием прицепа. Для этого важно составить подробный чертеж, а также план по сборке деталей.

Не стоит думать, что можно справиться на глаз, так как малейший просчет приведет к тому, что прицепом будет невозможно пользоваться.

Необходимый минимум материалов

• Квадратная туба и швеллер
• Листы стали для обшивки
• Металлический лист для дна
• Ходовая
• Несколько колес
• Подвеска и тормозная система
• Ткань из непромокаемого материала
• Фаркоп
• Электрооборудование
• Угловые крепления и кронштейны
• Болгарка, шуроповерт и другие инструменты
• Сварка

Сооружение прицепа

Когда все компоненты будут лежать у вас под рукой, можно начинать строить ваш первый прицеп. Первым делом изготавливается рама – основание прицепа, которая должна быть самым прочным изделием всей конструкции.

Можете попросить знакомого сварщика или специалистов, чтобы он сварил вам эту конструкцию, если вы не умеете сами. Внимательно проверяйте швы сварки, так как они должны быть прочными и не ломаться.

Следующим шагом необходимо приварить к раме ребра, которые должны находиться поперек прицепа. По краям устанавливаются кронштейны, которые будут удерживать амортизаторы.

Вы можете посмотреть виды и размеры прицепов сделанных своими руками, чтобы иметь лучшее представление о том, что здесь написано.

Подготовьте два швеллера, которые будут являться соединительной частью, таким образом, чтобы он не получился слишком длинным, иначе вы можете потерять маневренность прицепа при движении.

Швеллер приваривается по дну рамы по всей его длине. Для увеличения надежности рекомендуется сварить его вместе с другими частями рамы треугольниками из металла.

Механизм сцепления лучше приобрести в магазине готовым – это упростит не только вашу работу, но и процесс регистрации прицепа. Осевая часть «ходовки» должны быть не ровно по середине рамы, а чуть смещена к концу прицепа.

Когда пошаговое изготовление частей прицепа будет готово, можно перейти к ходовой. Теперь устанавливается пассивная тормозная система, которая очень пригодится на спуске.

Следующим шагом оборудуются борта прицепа и его дно. Используйте надежные болты для крепления металлических листов. Дополните крепление уголками.

Задний борт необходимо оснастить катафотами, рамкой для номера и всеми необходимыми фонарями. На боковых бортах устанавливаются оранжевые катафоты, а спереди оранжевые и белые.

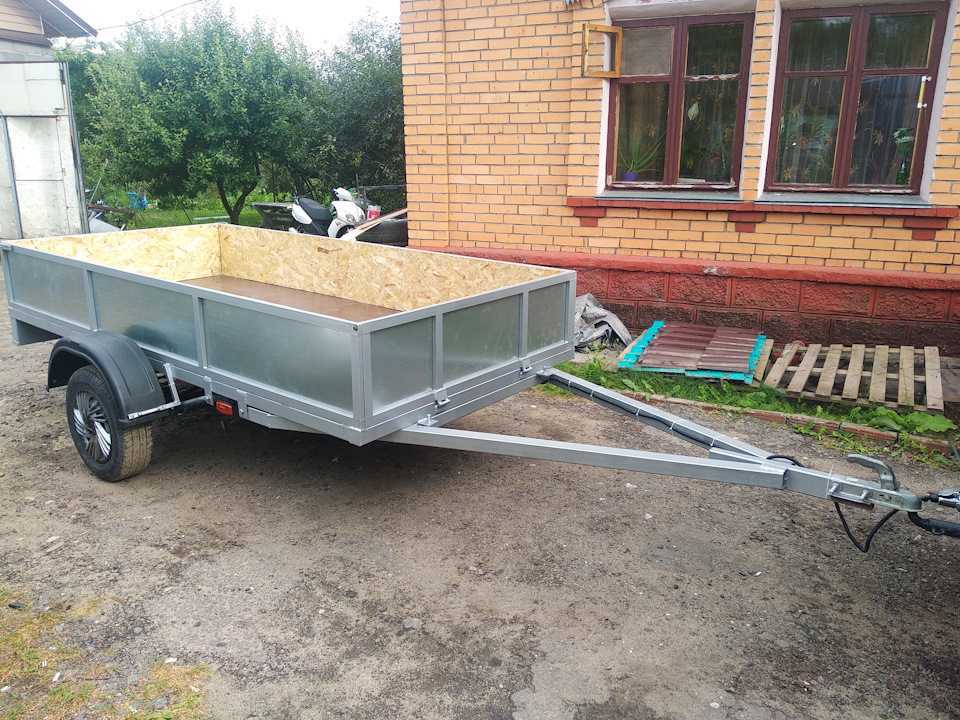

Теперь прицеп полностью закончен. Если выделять умеренно времени на изготовку, то это займет около трех-четырех дней. Не забудьте пройти обязательный процесс регистрации вашего новенького прицепа.

Используя данную инструкцию и советы можно обойтись без чертежей со схемами как сделать прицеп. Также для этого вовсе не обязательно обладать какими-то специальными навыками. Все, что для этого требуется – голова и руки, а также материалы с инструментами. Не стоит торопиться, а делать все важно аккуратно и просчитывая каждую деталь.

Небольшой прицеп можно использовать, если ваши права категории «B», однако, если у вас нет категории «E», то вес вашего прицепа должен быть менее 750 кг. Не стоит грузить прицеп до отвала, даже до его максимальной грузоподъемности, так как конструкция может не выдержать при движении, и он просто сломается.

Если вы до сих пор задумываетесь над дизайном прицепа, то можете посмотреть фото прицепов, сделанных своими руками и выбрать что-то для себя.

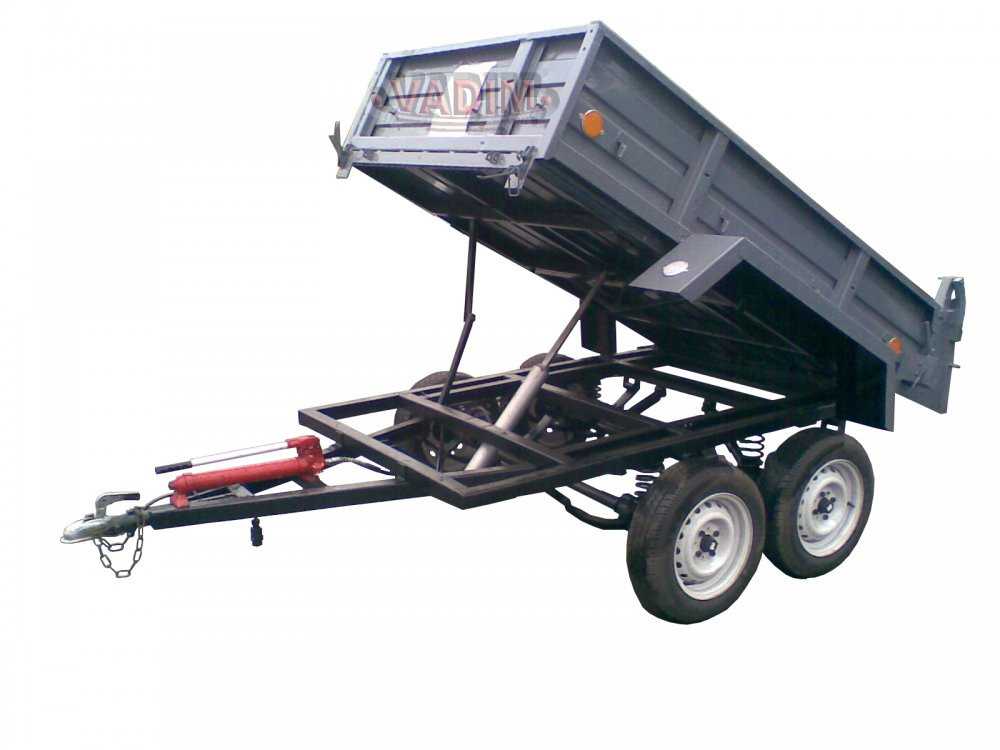

Фото прицепов своими руками

Бывают случаи, когда обязательно нужно что-то перевезти. Если грузы по габаритам не влазят в багажник или салон, то нужно уже вызывать специальную службу или обзавестись собственным автомобильным прицепом. Второй вариант, конечно, лучше, но где его взять?

Что такое прицеп, какими они бывают

Прицеп — это дополнительный багажник, который цепляется сзади на машину. Они бывают для автомобилей, квадроциклов, мотоциклов, мотоблоков и даже велосипедов. Если есть способности и хоть какой-то опыт, то можно сделать легковой прицеп своими руками, потому что покупать его — это лишняя трата денег. Такое полезное для хозяйства дополнение стоит дороговато. Пусть самодельный выглядит и не слишком эстетично, зато будет сделан на совесть, именно так, как надо — Решено, будем делать прицеп своими руками.

Что нужно знать

Чтобы начать делать прицеп своими руками, чертежи нужны. Нужно точно знать и представлять, как будет выглядеть будущая конструкция. Важно четко придерживаться всех правил, по которым требуется создавать самодельные прицепы. Для этого есть даже специальный единый ГОСТ 37.001.220-80. Если изделие будет сделано не по ГОСТу, то в автоинспекции не зарегистрируют его. Никому не хочется тратить деньги попусту на ветер, поэтому стоит узнать все нюансы, по которым должен создаваться прицеп своими руками.

Что понадобится для изготовления

Прежде чем начинать делать легковой прицеп своими руками, нужно купить все расходные материалы и подготовить весь рабочий инструмент. Все начинается с рамы. Для нее требуется металлопрокат квадратной формы. Из него получается стойкая и прочная основа для будущей конструкции. Для бортов и днища пойдет обычное листовое железо.

Немаловажный элемент каждого самодельного прицепа — его ходовая часть. Тут уже каждый изворачивается, как может. Есть много вариантов, как раздобыть ходовую часть для того, чтобы сделать прицеп своими руками. Как вариант — старая ось от коляски, которые раньше прикреплялись к старым мотоциклам. Если таковая имеется, то это будет настоящей находкой, ведь из нее можно взять ось, а вдобавок еще и подходящие колеса. Также подойдет ось от какого-то старого «Москвича» или «Жигулей». Там уже исходить надо из того, что есть в наличии или дешевле стоит. Подвеску тоже можно где-то раздобыть. Например, от старого тяжелого мотоцикла — такие по дешевке продаются в интернет-магазинах.

Понадобится еще и устройство ТГУ, фаркоп — тягово-сцепное устройство. Обязательны в наличии поворотники, стоп-сигналы и все такое, а также проводка, которая потом подведется к автомобилю.

Из специальных инструментов нужен только сварочный аппарат. Остальное, наверно, есть в каждом доме.

Прицеп своими руками: чертежи рамы

Самую простую раму обычно изготавливают из квадратного металлопроката (стальной трубы с оптимальным сечением сорок на сорок миллиметров). Сварить ее не составит труда любому, кто умеет пользоваться сварочным аппаратом. Нужно помнить, что следует соблюдать технику безопасности при работе с оборудованием, которое может нанести какой-либо ущерб.

Будущая рама будет стандартной формы, а именно — прямоугольной. Сначала требуется нарезать металлический прокат на нужную длину. Сама рама должна быть усилена, иначе на ней нельзя будет перевозить какие-то тяжелые грузы. Помимо каркаса, требуются еще и продольные балки, которые и делают его крепче.

В длину прицеп, своими руками изготовленный, будет двести сантиметров. Этого достаточно, чтобы перевезти любые строительные материалы или не очень габаритные грузы. Ширина рамы будет около ста сантиметров. Высота — сорок сантиметров. Это среднестатистический прицеп для автомобиля, своими руками который можно сделать. Поддерживать дно будут две продольные и пять поперечных балок. Такая конструкция очень прочная, легкая, а самое главное, надежная. Чтобы прямые получились одинаковые, обязательно требуется с линейкой все замерить, иначе выйдет все кривым.

Для рамы понадобится четыре балки по двести сантиметров, шесть по сто сантиметров и семь по сорок сантиметров. Тщательно все отмерив, можно приступать к нарезанию металлического бруса.

Размер конструкции может варьироваться по желанию хозяина. После того как будут нарезаны балки, можно приступать к самой интересной части работы — сварке!

Сварочные работы: рама

Нарезав все части будущей рамы, которая нужна, чтобы сделать прицеп для легкового автомобиля своими руками, можно приступать к сварке. Все начинается с основания. Сначала из двух длинных и двух метровых балок сваривается прямоугольник. Затем на эту конструкцию уже навариваются дополнительные поперечные бруски и балки для высоты. Верхняя плоскость будет выглядеть, как буква «П», потому что с одного конца будет откидной борт, через который и заносят груз.

Обшивка корпуса

Рама — это «скелет» прицепа. Ему еще нужно «мясо». Для этого понадобится листовая сталь в толщину не менее полсантиметра. Подсчитав площадь будущего прицепика, можно вычислить, сколько понадобится на него листовой стали. Крепится она очень легко: в раме просверливают дырки, а затем с помощью болтов материал поджимается к корпусу.

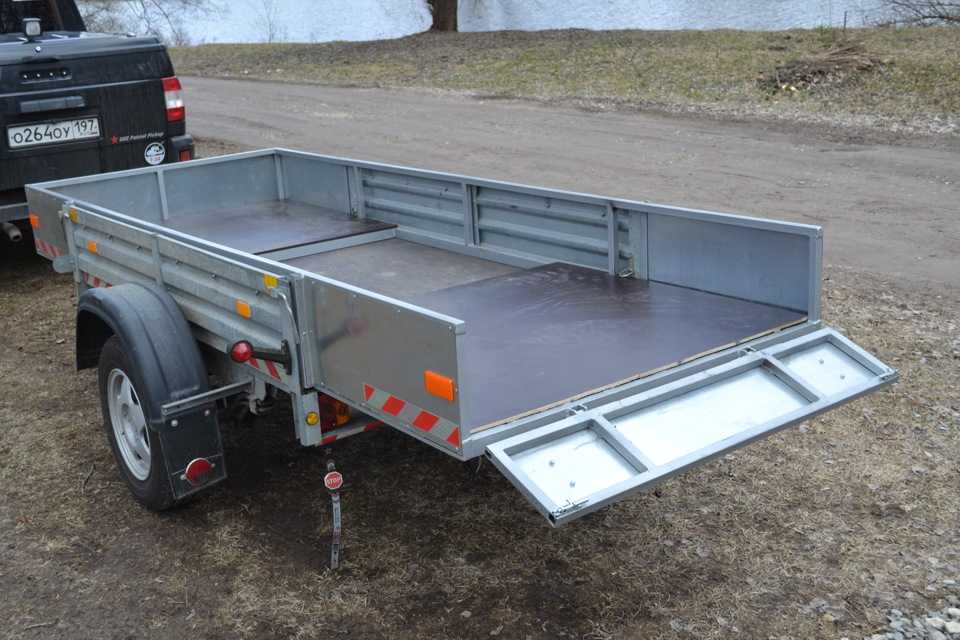

Прицеп для легкового автомобиля своими руками: делаем откидной борт

Для откидного борта понадобится отдельная рама. Вырезав балки сорок на сто сантиметров, из них можно варить основу. На нее нашивается таким же способом стальной лист. К основной раме, там, где нет верхней горизонтальной планки, привариваются две петли, которые уже стоило бы приварить и к откидному борту.

Закрепляться он будет с помощью двух металлических пластин. С обеих сторон корпуса привариваются поперечные металлические пластины. В них проделывается отверстие, равное ширине болта. В откидном борте также проделываются две дырки. Через них будет продеваться болт, который проходит через металлические пластины и на конце закрепляется гайками. Такой простой и дешевый способ решает проблему фиксации крышки.

Ходовая часть и подвеска

Чтобы прицеп, своими руками собранный, смог ездить, ему нужна ходовая. Старая рессорная подвеска и ось от «Москвича» прекрасно подойдут. От него будут и колеса. Всю конструкцию крепят к днищу прицепа.

Крепление к автомобилю

Прицеп крепится к автомобилю с помощью специальных балок и устройства под названием фаркоп. От края днища проводятся и свариваются под углом два металлических бруса так, чтобы получился треугольник. На конце этого треугольника наваривается металлическая пластина, на которую потом наваривают фаркоп. Его можно найти в любом магазине с автозапчастями. Затем нужно подключить стоп-сигналы и поворотники. Они подсоединяются как дублирующая цепь к машинной иллюминации.

Порой вместительность багажника легкового автомобиля оказывается недостаточно вместительной для многих автолюбителей, особенно если требуется перевозка крупногабаритных грузов. Для решения такой задачи лучше всего подойдёт прицеп.

Самодельные прицепы для легковых автомобилей

Прицепы бывают двух видов произведённые специализирующимся заводом или самодельные:

• Заводские прицепы не требуют дополнительных разрешительных документов для их регистрации и постановке на учёт. Но в то же время заводские прицепы не всегда устраивают автолюбителей своими техническими характеристиками, а если и устраивают, то их цена не померено высока. Да и качество самих прицепов не на высоком уровне, что требует дополнительных вложений после покупки для устранения заводских недочётов.
• Самодельный прицеп является конструкцией, которую автолюбитель собирает по своему чертежу с материала, который устаревает его по качеству, при этом придерживаясь ГОСТ стандартов по его сборке. Что касается регистрационных аспектов такого изделия, то они намного затратный, чем при регистрации заводского, так как необходимо дополнительные разрешения для эксплуатации самодельного прицепа.

Если рассматривать с экономической точки зрения, то затраты на самодельный прицеп с учётом всех регистрационных расходов значительно, ниже чем покупка нового.

Также стоит учитывать, что самодельный прицеп будет намного качественней, чем заводской хотя бы потому что весь процесс изготовления будет контролироваться самим автолюбителем.

Набор инструментов и материалов

Первое что необходимо для изготовления своими руками прицепа это чертёж.

Также стоит отметить, что чертёж должен соответствовать ГОСТ нормативам 37.001.220-80 .

В этом нормативе указаны все требования, которые необходимы для того чтоб получить разрешение на эксплуатацию прицепа и дальнейшую его регистрацию в Межрайонном регистрационно-экзаменационном отделе.

Помимо чертежа для изготовления самодельного прицепа потребуются следующие материалы.

• Профильная труба 40х40 миллиметров для сооружения каркаса прицепа. Можно использовать трубу большего размера, но стоит учитывать, что это повлечёт за собой увеличение массы конструкции.
• Для бортов рекомендовано использовать стальные листы толщиной не менее 0.6 миллиметров , но не более 1 мм, так как это также может привести к ненужному увеличению массы прицела.
• Для дна прицепа можно использовать листы OSB или поликарбонат. Количество материала рассчитывается из площади дна прицепа.
• Металлическая балка 80х5 мм для оси прицепа.
• Ступица для монтажа колёс , отлично подойдёт с задней балки ВАЗ 2108.
• Два ВАЗовские колеса диаметром R 13 , R14 по желанию.
• Два амортизатора с мотоцикла Урал.
• Две автомобильные амортизационные пружины, можно использовать здание от ВАЗ 2101 или с ЗАЗ 969.
• Двухжильный провод в оплётке для электропроводки, приблизительно 10 метров.
• Габаритные фары со стопами и поворотами.
• Толстостенная металлическая труба длиной не менее трех метров. Д ля изготовления прицепного элемента.
• Замок фаркопа.
• Разъем папа мама для подключения бортовой сети от автомобиля.

Также для изготовления самодельного прицепа потребуются следующие инструменты:

• Сварочный аппарат — желательно полуавтомат, но можно и обычный дуговой.
• Болгарка и диски для резки металла.
• Дрель и сверла по металлу.
• Рулетка и молоток.
• Отвёртки , кусачки.

После того как весь необходимый инструмент и материал, будет закуплен можно приступать непосредственно к самому процессу сборки не отклоняясь от размеров указанных в чертеже.

Сборка своими руками

Нарезка материалов для сборки прицепа производится по размерам указанных в чертеже.

Сборка самодельного прицепа состоит из следующих этапов:

Проводка прицепа прокладывается по тому же принципу, что и в автомобиле минусовой провод крепится к его раме (масса), а плюсовой к контакту осветительного прибора.

Как зарегистрировать самодельный прицеп к легковому автомобилю?

Для регистрации в МРЭО необходим технический паспорт и номер изделия.

Разумеется, ни первого, ни второго у самодельного прицепа быть не может.

Следовательно, для того чтобы зарегистрировать самодельный прицеп на него необходимо сделать документы, которые подтверждают что данное изделие соответствует ГОСТ стандартами и является безопасным для использования на дорогах общего пользования.

Для того чтоб получить документ о безопасности самодельного прицепа, нужно обратиться в аккредитованную испытательную лабораторию. Сотрудники лаборатории после проведения ряда испытаний выдадут (если испытания пройдут успешно) свидетельство о возможности безопасно использовать прицеп на дорогах общего пользования. С этим документом можно отправляться в МРЭО и на законных основания поставить прицеп на учёт.

Также не забываем что придётся обратиться в контору, которая занимается набивкой номеров на транспортные средства и только после того, как на раме прицепе будет набит номер можно начинать процесс постановки его на учёт.

Постановка прицепа на учёт

Для того чтоб произвести постановку на учёт самодельного прицепа потребуются следующие документы:

• Заявление начальнику МРЭО на регистрацию прицепа.
• Удостоверение личности.
• Техпаспорт транспортного средства.
• Свидетельство лаборатории разрешающие использование прицепа на дорогах общего пользования (для самодельных прицепов).
• Документы, подтверждающие право собственности на регистрируемый прицеп (доверенность справка счёт).
• Квитанции, свидетельствующие об уплате госпошлины и за услуги МРЭО.
• Регистрируемый прицеп или акт технического осмотра.
• Страховой полис ОСАГО.

Процесс оформления прицепа состоит из следующих этапов:

1. Написание заявления . Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
2. Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
3. Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

Следует помнить, что если прицеп был приобретён новым, то на его регистрацию отводится 10 суток с момента покупки. В случае если прицеп не будет поставлен на учёт в указанный срок, владельцу придётся заплатить штраф.

ОСАГО на прицеп

Как не странно, но на прицеп также необходимо приобретать страховой полис. Но, согласно закону об ОСАГО 2 и 3 части, оформлять страховой полис обязаны не все. Частные владельцы прицепов для легковых автомобилей, использовавшие их в личных целях, имеют право не приобретать страховой полис.

Что касается перечня прицепов, на которые приобретение страхового полиса является обязательным, то к нему относятся следующие транспортные средства:

• Прицепы для легковых автомобилей юридических лиц.
• Прицепы для грузовых автомобилей и тягачей.
• Прицепы для автобусов.
• Прицепы для мотоциклов и мотороллеров.

Для того, чтобы оформить страховой полис ОСАГО, прицеп в обязательном порядке должен пройти техосмотр. В противном случае в оформлении полиса будет отказано.

Порой вместительность багажника легкового автомобиля оказывается недостаточно вместительной для многих автолюбителей, особенно если требуется перевозка крупногабаритных грузов. Для решения такой задачи лучше всего подойдёт прицеп.

Самодельные прицепы для легковых автомобилей

Прицепы бывают двух видов произведённые специализирующимся заводом или самодельные:

• Заводские прицепы не требуют дополнительных разрешительных документов для их регистрации и постановке на учёт. Но в то же время заводские прицепы не всегда устраивают автолюбителей своими техническими характеристиками, а если и устраивают, то их цена не померено высока. Да и качество самих прицепов не на высоком уровне, что требует дополнительных вложений после покупки для устранения заводских недочётов.
• Самодельный прицеп является конструкцией, которую автолюбитель собирает по своему чертежу с материала, который устаревает его по качеству, при этом придерживаясь ГОСТ стандартов по его сборке. Что касается регистрационных аспектов такого изделия, то они намного затратный, чем при регистрации заводского, так как необходимо дополнительные разрешения для эксплуатации самодельного прицепа.

Если рассматривать с экономической точки зрения, то затраты на самодельный прицеп с учётом всех регистрационных расходов значительно, ниже чем покупка нового.

Также стоит учитывать, что самодельный прицеп будет намного качественней, чем заводской хотя бы потому что весь процесс изготовления будет контролироваться самим автолюбителем.

Набор инструментов и материалов

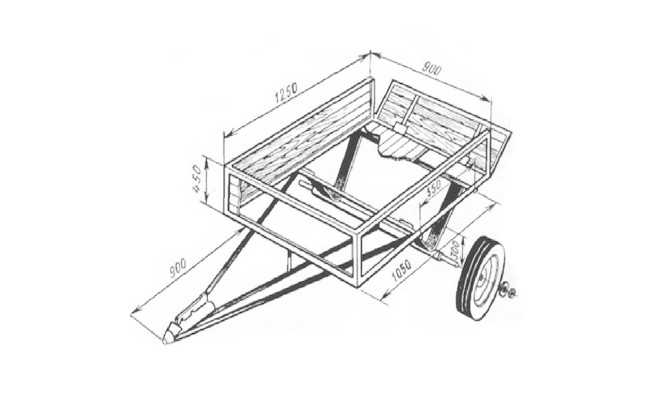

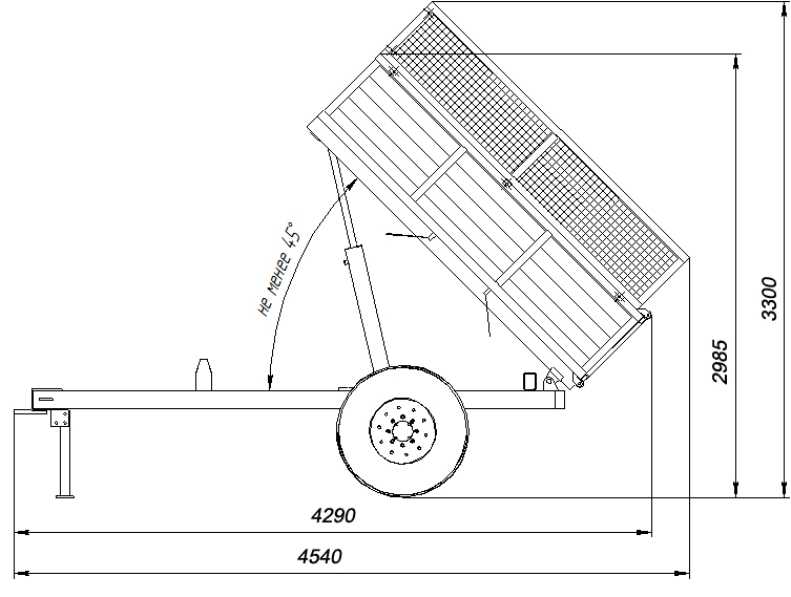

Первое что необходимо для изготовления своими руками прицепа это чертёж.

Также стоит отметить, что чертёж должен соответствовать ГОСТ нормативам 37.001.220-80 .

В этом нормативе указаны все требования, которые необходимы для того чтоб получить разрешение на эксплуатацию прицепа и дальнейшую его регистрацию в Межрайонном регистрационно-экзаменационном отделе.

Помимо чертежа для изготовления самодельного прицепа потребуются следующие материалы.

• Профильная труба 40х40 миллиметров для сооружения каркаса прицепа. Можно использовать трубу большего размера, но стоит учитывать, что это повлечёт за собой увеличение массы конструкции.
• Для бортов рекомендовано использовать стальные листы толщиной не менее 0.6 миллиметров , но не более 1 мм, так как это также может привести к ненужному увеличению массы прицела.
• Для дна прицепа можно использовать листы OSB или поликарбонат. Количество материала рассчитывается из площади дна прицепа.
• Металлическая балка 80х5 мм для оси прицепа.
• Ступица для монтажа колёс , отлично подойдёт с задней балки ВАЗ 2108.
• Два ВАЗовские колеса диаметром R 13 , R14 по желанию.
• Два амортизатора с мотоцикла Урал.
• Две автомобильные амортизационные пружины, можно использовать здание от ВАЗ 2101 или с ЗАЗ 969.
• Двухжильный провод в оплётке для электропроводки, приблизительно 10 метров.
• Габаритные фары со стопами и поворотами.
• Толстостенная металлическая труба длиной не менее трех метров. Д ля изготовления прицепного элемента.
• Замок фаркопа.
• Разъем папа мама для подключения бортовой сети от автомобиля.

Также для изготовления самодельного прицепа потребуются следующие инструменты:

• Сварочный аппарат — желательно полуавтомат, но можно и обычный дуговой.
• Болгарка и диски для резки металла.
• Дрель и сверла по металлу.
• Рулетка и молоток.
• Отвёртки , кусачки.

После того как весь необходимый инструмент и материал, будет закуплен можно приступать непосредственно к самому процессу сборки не отклоняясь от размеров указанных в чертеже.

Сборка своими руками

Нарезка материалов для сборки прицепа производится по размерам указанных в чертеже.

Сборка самодельного прицепа состоит из следующих этапов:

Проводка прицепа прокладывается по тому же принципу, что и в автомобиле минусовой провод крепится к его раме (масса), а плюсовой к контакту осветительного прибора.

Как зарегистрировать самодельный прицеп к легковому автомобилю?

Для регистрации в МРЭО необходим технический паспорт и номер изделия.

Разумеется, ни первого, ни второго у самодельного прицепа быть не может.

Следовательно, для того чтобы зарегистрировать самодельный прицеп на него необходимо сделать документы, которые подтверждают что данное изделие соответствует ГОСТ стандартами и является безопасным для использования на дорогах общего пользования.

Для того чтоб получить документ о безопасности самодельного прицепа, нужно обратиться в аккредитованную испытательную лабораторию. Сотрудники лаборатории после проведения ряда испытаний выдадут (если испытания пройдут успешно) свидетельство о возможности безопасно использовать прицеп на дорогах общего пользования. С этим документом можно отправляться в МРЭО и на законных основания поставить прицеп на учёт.

Также не забываем что придётся обратиться в контору, которая занимается набивкой номеров на транспортные средства и только после того, как на раме прицепе будет набит номер можно начинать процесс постановки его на учёт.

Постановка прицепа на учёт

Для того чтоб произвести постановку на учёт самодельного прицепа потребуются следующие документы:

• Заявление начальнику МРЭО на регистрацию прицепа.
• Удостоверение личности.
• Техпаспорт транспортного средства.
• Свидетельство лаборатории разрешающие использование прицепа на дорогах общего пользования (для самодельных прицепов).
• Документы, подтверждающие право собственности на регистрируемый прицеп (доверенность справка счёт).
• Квитанции, свидетельствующие об уплате госпошлины и за услуги МРЭО.
• Регистрируемый прицеп или акт технического осмотра.
• Страховой полис ОСАГО.

Процесс оформления прицепа состоит из следующих этапов:

1. Написание заявления . Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
2. Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
3. Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

Следует помнить, что если прицеп был приобретён новым, то на его регистрацию отводится 10 суток с момента покупки. В случае если прицеп не будет поставлен на учёт в указанный срок, владельцу придётся заплатить штраф.

ОСАГО на прицеп

Как не странно, но на прицеп также необходимо приобретать страховой полис. Но, согласно закону об ОСАГО 2 и 3 части, оформлять страховой полис обязаны не все. Частные владельцы прицепов для легковых автомобилей, использовавшие их в личных целях, имеют право не приобретать страховой полис.

Что касается перечня прицепов, на которые приобретение страхового полиса является обязательным, то к нему относятся следующие транспортные средства:

• Прицепы для легковых автомобилей юридических лиц.
• Прицепы для грузовых автомобилей и тягачей.
• Прицепы для автобусов.
• Прицепы для мотоциклов и мотороллеров.

Для того, чтобы оформить страховой полис ОСАГО, прицеп в обязательном порядке должен пройти техосмотр. В противном случае в оформлении полиса будет отказано.

Собери свой собственный комплект прицепа | Комплект универсального прицепа для прицепов с одной и двумя осями

Комплекты прицепов

Купить комплекты для прицепов общего назначения в Champion Trailers

Вам нужны новые пружины и оси для вашего прицепа, тогда взгляните на наш комплект ходовой части. Этот комплект для прицепа отлично подходит, если у вас есть прицеп в хорошем состоянии, но вы хотите заменить пружины и ступицы. Если вам нужно построить новый прицеп, ознакомьтесь с нашими полными комплектами для прицепов. Полные комплекты прицепов включают в себя все необходимое для сборки собственного прицепа. Единственное, что вам нужно будет решить и купить, это металлический каркас и шины. Цены Champion Trailer на комплекты запчастей для прицепов непревзойденны.

Стандартная ширина рамы может меняться в зависимости от применения и конструкции прицепа. Приведенная ниже информация предназначена для использования в качестве руководства по изготовлению



• Комплект одноосного прицепа
• Комплект прицепа с тандемной осью

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

товаров на странице: 812162040100

Столбцы: 1 2 3 4 6

• Выберите параметры

  Быстрый просмотр

  Комплект деталей для одноосного прицепа 73 дюйма — полная разрешенная масса 3 500 фунтов

  Сейчас: 550,00 $

  73-дюймовый одноосный универсальный прицеп Champion включает практически все, что вам нужно, чтобы ваш прицеп оторвался от земли и начал двигаться. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все детали нашей одинарной оси…

• Выберите параметры

  Быстрый просмотр

  Комплект деталей для тандемного прицепа 85 дюймов — полная разрешенная масса 7000 фунтов

  Сейчас: 925,00 $

  Комплект 85-дюймового универсального прицепа Champion с тандемной осью включает почти все, что вам нужно, чтобы ваш прицеп оторвался от земли и начал двигаться. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все детали нашей одинарной оси…

• Выберите параметры

  Быстрый просмотр

  Комплект ходовой части для одноосного прицепа 73 дюйма — полная разрешенная масса 3500 фунтов

  Сейчас: 445,00 $

  73-дюймовый одноосный грузовой прицеп Champion включает в себя почти все, что вам нужно, чтобы подготовить ходовую часть вашего прицепа к работе. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все запчасти в нашем…

• Выберите параметры

  Быстрый просмотр

  Комплект деталей для одноосного прицепа 89 дюймов — полная разрешенная масса 3500 фунтов

  Сейчас: 565,00 $

  В комплект 89-дюймового универсального одноосного прицепа Champion входит почти все, что вам нужно, чтобы ваш прицеп оторвался от земли и начал двигаться. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все детали нашей одинарной оси…

• Выберите параметры

  Быстрый просмотр

  Комплект ходовой части с тандемной осью 89 дюймов — полная разрешенная масса 7000 фунтов

  Сейчас: 960,25 $

  89-дюймовый универсальный прицеп Champion с тандемной осью под тележкой включает почти все, что вам нужно, чтобы подготовить ходовую часть вашего прицепа к работе. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все запчасти в нашем…

• Выберите параметры

  Быстрый просмотр

  Комплект деталей для 73-дюймового тандемного прицепа — полная разрешенная масса 7000 фунтов

  Сейчас: $865,00

  Комплект 73-дюймового универсального прицепа Champion с тандемной осью включает в себя почти все, что вам нужно, чтобы ваш прицеп оторвался от земли и поехал. А с помощью нашего набора для прицепа «Сделай сам» вы сможете собрать свой идеальный прицеп. Все детали нашей одинарной оси…

• Выберите параметры

  Быстрый просмотр

  Комплект деталей для одноосного прицепа 95 дюймов — полная разрешенная масса 3500 фунтов

  Сейчас: 595,00 $

  95-дюймовый одноосный универсальный прицеп Champion включает практически все, что вам нужно, чтобы ваш прицеп оторвался от земли и начал двигаться. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все детали нашей одинарной оси…

• Выберите параметры

  Быстрый просмотр

  Комплект 73-дюймовой тандемной ходовой части — полная разрешенная масса 7000 фунтов

  Сейчас: 800,00 долларов США

  73-дюймовый универсальный прицеп Champion с тандемной осью включает в себя почти все, что вам нужно, чтобы подготовить ходовую часть вашего прицепа к работе. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все части в…

• Выберите параметры

  Быстрый просмотр

  Комплект ходовой части для одноосного прицепа 89 дюймов — полная разрешенная масса 3500 фунтов

  Сейчас: 455,00 $

  89-дюймовый одноосный грузовой прицеп Champion включает в себя почти все, что вам нужно, чтобы подготовить ходовую часть вашего прицепа к работе. А с помощью наших наборов «Сделай сам» вы сможете собрать свой идеальный трейлер. Все партии в нашем сингле…

• Выберите параметры

  Быстрый просмотр

  Комплект ходовой части с тандемной осью 95 дюймов — полная разрешенная масса 7000 фунтов

  Сейчас: 965,00 $

  95-дюймовый грузовой прицеп Champion с тандемной осью под тележкой включает почти все, что вам нужно, чтобы подготовить ходовую часть вашего прицепа к работе. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все запчасти в нашем…

• Добавить в корзину

  Быстрый просмотр

  Комплект ходовой части для одноосного прицепа 89 дюймов — полная разрешенная масса 7000 фунтов

  Сейчас: 509,95 долл. США

  89-дюймовый одноосный грузовой прицеп Champion включает в себя почти все, что вам нужно, чтобы подготовить ходовую часть вашего прицепа к работе. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все запчасти в нашем…

  Кол-во в корзине: 0

  Количество:

  Цена:

  Сейчас: 509,95 $

  Итого:

  Добавить в корзину

• Выберите параметры

  Быстрый просмотр

  Комплект ходовой части с тандемной осью 85 дюймов — полная разрешенная масса 7000 фунтов

  Сейчас: $865,00

  85-дюймовый универсальный прицеп Champion с тандемной осью под тележкой включает почти все, что вам нужно, чтобы подготовить ходовую часть вашего прицепа к работе. А с помощью наших наборов для прицепов «Сделай сам» вы сможете собрать свой идеальный прицеп. Все запчасти в нашем…

Добавление товаров в корзину

Просмотр корзины Продолжить покупки

Добро пожаловать в раздел запчастей и ремонта прицепов Champion
Champion Trailers® — это универсальный магазин прицепов, где можно купить все запчасти для прицепов, и мы здесь, чтобы помочь вашему прицепу двигаться дальше! Champion Trailers предоставляет запчасти, обслуживание и продажу новых прицепов нашим местным клиентам в Юго-Восточной Луизиане (Слиделл, Ковингтон, Мандевиль, Новый Орлеан) и на всем побережье Мексиканского залива Миссисипи. Champion Trailers предлагает запчасти для прицепов многих различных марок, таких как Loadmaster, Starline, Magic Tilt, Magic Trail, EZ Loader, Champion, Ranger, Tracker, Venture, Float On, Big Tex, Carry On, Amera Trail, Dilly, PJ Trailers, Shoreline и многие другие! Champion Trailers является лидером в Юго-Восточной Луизиане и Побережье Мексиканского залива Миссисипи для ремонта лодок или грузовых прицепов. Champion Trailers может обеспечить ежегодное техническое обслуживание, модификации и ремонт большинства лодочных и грузовых прицепов, таких как установка тормозов, установка опор спального места, оси и подвески, освещение, электрические тормоза и многое другое! БЕСПЛАТНАЯ смета ремонта является частью нашей службы поддержки клиентов и нашей целью поддерживать ВАШ прицеп в рабочем состоянии..

21 Схемы прицепов своими руками, которые легко собрать

Опубликовано: 1 марта 2021 г. · ​​Изменено: 30 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы -haul или его эквивалент для перемещения больших предметов, которые просто не поместятся в вашем автомобиле. Это решение достаточно хорошо, если это не для регулярного использования.

Однако, если вы оказались в ситуации, когда вам приходится делать это время от времени, большинство людей задумаются о покупке собственного прицепа. Вы можете решить построить один или вы можете сделать один самостоятельно. Этот прицеп может быть дешевле, и вы можете спроектировать его в соответствии со своими конкретными потребностями.

В этой статье будет рассказано о 21 трейлере DIY, который вы можете сделать сами.

1. Грузовой грузовой трейлер

Это довольно простой трейлер. Он сделан из дерева, со стальным шасси и осью для грузовой тележки.

Можно изготовить платформу из стали, сваренной вместе с осью. Постройте деревянный пол и стороны. Надежно закрепите его скобами для прочности. Обязательно сделайте зажим, чтобы прикрепить его к машине.

2. Сборка из набора

Вы можете получить дополнительное место для своих вещей, собрав грузовой прицеп из готовых деталей. Прелесть этого в том, что трудная часть творения уже сделана.

В комплект входит все необходимое из коробки. По инструкции соберите кровать, электричество и колеса. По завершении у вас будет прицеп, который может перевозить фанеру и другие тяжелые строительные материалы.

Щелкните здесь, чтобы получить более подробную информацию

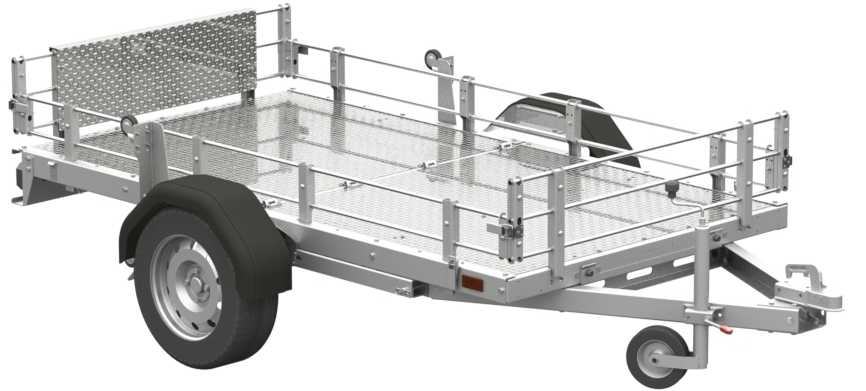

3. Алюминиевый прицеп

Этот прицеп изготовлен из алюминия, что делает его намного легче, но сохраняет прочность, присущую металлу.

Для соединения алюминиевых балок и оси необходимо использовать скобы и болты. Использование сварки ослабит алюминий и повлияет на его полезность.

4. Универсальный мотоциклетный прицеп

Этот универсальный прицеп предназначен для использования с мотоциклом, садовым трактором или квадроциклом 4*8. Квадроцикл может перевозить большие грузы, несмотря на то, что у него не так много места для хранения.

Эта сборка требует много сварки, так как полностью сделана из металла. Требовалась стальная шашка для настила и бортов. Они должны быть приварены к шасси и оси. Прицеп будет весить около 860 фунтов, что требует подвески.

Щелкните здесь для получения более подробной информации

5. Прицеп для перевозки бревен большой грузоподъемности

Прицепы для перевозки бревен должны выдерживать большие нагрузки. Таким образом, одной оси для него будет недостаточно.

Эта прочность также относится к платформе прицепа. Вместо фанеры или листа металла для платформы. Балки кровати расположены в виде буквы Х. Они также прикреплены к двум осям и держат в общей сложности четыре колеса.

6. «Три в одном»

Этот прицеп можно использовать одновременно и как фургон, и как тягач, и как плоскую крышу. Этот трейлер был создан, чтобы быть максимально универсальным. Он может перевозить песок, загруженный вилочным погрузчиком, автомобилем и даже более мелкими гранулами в ящике.

Поставляется в комплекте, все необходимые детали будут в коробке. С инструкциями в коробке вы можете собрать его вместе с широко доступными деталями у себя дома. Вам не о чем беспокоиться, так как все детали совместимы

Щелкните для получения более подробной информации

7. Самодельный прицеп с ограждением

Это лучший вариант для тех, кто перевозит хрупкие грузы, или тех, кто беспокоится о безопасности.

Кровать изготовлена ​​из стальных балок. Стороны и верхняя часть сделаны с алмазной или стальной пластиной. Открытие соединено с петлями, поэтому оно может открываться и закрываться.

8. Велосипедный грузовой прицеп

Этот прицеп должен быть достаточно легким, чтобы его можно было буксировать на велосипеде. Материалы для его изготовления можно легко найти в местном магазине товаров для дома.

Из тех же стальных рам и небольшого количества дерева можно сделать полезный прицеп. Прикрепите стальные стержни, чтобы создать раму. С деревянными половицами застелите кровать. Наконец, прикрепите его к оси и колесам, чтобы завершить прицеп.

9. Стальной прицеп для тяжелых условий эксплуатации

Этот прицеп предназначен для эксплуатации в тяжелых условиях. Будучи полностью изготовленным из стали, он может нести тяжелые грузы, не получая повреждений.

Эта сборка требует тяжелой сварки. Для каркаса прицепа требуются стальные балки. Жесткая сетка используется для создания кузова прицепа. Прикрепите кровать к колесам. По завершению у вас будет прицеп, который может буксировать тяжелые предметы.

Нажмите здесь, чтобы узнать подробности

10. Доступный грузовой прицеп

Целью этой сборки является получение отличного прицепа при экономии денег.

Вы не должны экономить на стальных балках, но вы можете сэкономить деньги, используя утилизированную ось. Кроме того, можно сэкономить много денег, используя утилизированную древесину для создания кузова трейлера.

11. Прицеп для каяка

Этот прицеп предназначен для перемещения каяка с одного места на другое.

Учитывая форму каяка, вам не обязательно иметь полностью покрытую кровать. Все, что вам нужно, это стальная балка и ось. Благодаря легкому весу каяка вы можете заменить стальные балки на алюминиевые.

12. Портовый грузовой прицеп со съемными бортами

Этот прицеп очень универсален. Без съемных бортов прицеп можно загрузить вилочным погрузчиком. Когда у прицепа есть борта, его можно загружать мелкими предметами и даже мелким песком.

Этот прицеп изготовлен из комплекта, полученного от грузового порта, грузоподъемностью 1720 фунтов. Затем это можно изменить, добавив подсветку сзади. Кровать можно сделать из фанеры. Боковины также изготовлены из фанеры.

Щелкните здесь, чтобы получить более подробную информацию

13. Доступный прицеп для велосипеда

Учитывая размер прицепа для велосипеда, требуется немного материалов.

Вы можете спасти каркас футона, чтобы упаковать кровать трейлера. Прикрепите несколько колес и имейте зажим к велосипеду. Это даст очень способный служебный прицеп.

14. Базовый трейлер

Этот трейлер будет построен с нуля. Навык, необходимый для его создания, может быть высоким. Требования для сборки трейлера можно купить в местном хозяйственном магазине. Вы должны убедиться, что все детали, которые вы покупаете, совместимы друг с другом, особенно при покупке в разных магазинах.

Соберите раму из квадратных стальных стержней и прикрепите ее к оси. Прикрепите колеса к оси и покройте основание рамы любым материалом, который вам нравится.

Щелкните здесь, чтобы получить более подробную информацию

15. Внедорожный трейлер для велосипедов

Этот трейлер предназначен для размещения всего, что необходимо человеку для выживания.

Этот прицеп модифицирован для ручной тележки, которая используется для перевозки вещей. Измените ручку ручной тележки, чтобы она соответствовала велосипеду, который вы используете. На тележке у вас должен быть ящик с едой, водой и всем необходимым для выживания.

16. Прицеп с системой крепления

Плохо привязанные грузы могут быть смертельными на дорогах. Поэтому очень важно убедиться, что ваши грузы надежно закреплены на прицепе.

Чтобы решить эту проблему, вы можете использовать сцепные кольца. Вы можете прочно прикрепить гусеницу к кузову вашего прицепа. Имейте различные якоря веревки и обе стороны кровати. К этим кольцам можно прикрепить веревки для закрепления груза.

Щелкните здесь, чтобы получить более подробную информацию

17. Прицеп с самоподъемным задним бортом

Самоподъемный прицеп хорош уже тем, что он предлагает удобство. У вас может быть прицеп, который легко ищет себя, используя старую листовую рессору и немного стального лома.

С листовой рессорой, несколькими U-образными болтами и прочными болтами все готово. Прикрепите листовую рессору к нижней части прицепа с помощью стали и болтов. Дверь, когда она открыта, будет оказывать некоторое сопротивление, однако опуститесь достаточно низко, и она остановится. Все, что вам нужно сделать, это мягко подтолкнуть дверь, чтобы закрыть ее.

Щелкните здесь, чтобы получить более подробную информацию

18. Самодельный прицеп из болтов

Этот прицеп изготовлен из квадратных стальных стержней. Идея состоит в том, чтобы использовать скобы и болты, чтобы соединить их вместе, чтобы сделать прицеп, а не использовать сварку.

Расположите нарезанные стальные стержни и соедините их с помощью оцинкованных скоб, чтобы получилась кровать. Сделайте то же самое для оси, и в конце вы получите прицеп.

Щелкните здесь, чтобы получить более подробную информацию

19. Простой прицеп 4*8

Этот прицеп состоит из простой рессоры и оси аварийного микроавтобуса.

Со стальными балками можно сделать раму для прицепа. Прикрепите к оси с помощью сварки. Конечным продуктом является функциональный прицеп, который удобно перевозит фанеру и другие строительные материалы.

20. Прицеп со светодиодными фонарями

Прицепы, используемые в дороге, должны быть оснащены фонарями. Когда дорога становится ухабистой, лампы накаливания могут сломаться и перестать работать. Светодиоды более долговечны.

Используйте высококачественные разъемы при установке светодиодных фонарей в задней части прицепа. Припаяйте провода, чтобы предотвратить коррозию, которая может стать проблемой в дальнейшем.

Щелкните здесь для получения более подробной информации

21. Внедорожный грузовой прицеп

Этот прицеп должен выезжать с асфальтированной дороги и въезжать в камни и грязь.

Сборка должна отражать его требования. Пружины не должны быть слишком мягкими, чтобы они могли лучше ориентироваться в суровых условиях. Шины и диски также должны соответствовать внедорожникам на рынке.

Щелкните здесь для получения более подробной информации

Заключение

Грузовые прицепы отличаются своей универсальностью. Независимо от транспортного средства, которое вы используете, вы можете легко прицепить его к транспортному средству и иметь возможность перевозить гораздо больший вес. Компании признали это и предлагают решить ваши проблемы путем продажи прицепов.

Чтобы найти применение в хорошем трейлере, вам не нужно столько платить. Эти мастер-классы помогут вам сделать его самостоятельно. С помощью этих руководств вы можете найти тот, который поможет вам решить любую конкретную проблему с прицепом, которая у вас может возникнуть.

Схемы проекта «Сделай сам» для прицепов, включая универсальные, специальные и аксессуары

Сортировка по умолчаниюСортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Показаны все 48 результатов

• 4′ x 6′ – 2000# – Чертежи грузовых прицепов

  $ 15,99 — Полные планы В корзину

• 4′ x 6′ – 2000# – Чертежи прицепа с торсионной осью

  $ 15,99 — Полные планы Добавить в корзину

• 4 ′ x 6 ′ – чертежи внедорожного прицепа своими руками

  $ 15,99 — Полные планы В корзину

• 4 фута x 6,5 фута — 2500 # — чертежи внедорожного прицепа

  $ 17,99  – полные планы В корзину

• 4 ‘x 8’ — 2000 # — Чертежи грузового прицепа

  $ 15,99 — Полные планы В корзину

• 4′ x 8′ – 2000# – Чертежи прицепа с торсионной осью

  $ 15,99 — Полные планы В корзину

• 4′ x 8′ – 3500# – Чертежи грузовых прицепов

  $ 17,99  – полные планы В корзину

• 4′ x 8′ – 3500# – Чертежи прицепа с торсионной осью

  $ 17,99  – полные планы В корзину

• 5′ x 8′ – 3500# – Чертежи грузовых прицепов

  $ 17,99  – полные планы В корзину

• 5′ x 8′ – 3500# – Чертежи прицепа с торсионной осью

  $ 17,99  – полные планы В корзину

• Планы переоборудования прицепов с тентованным верхом — ширина 4 фута и 5 футов

  $ 9,99  — Полные планы В корзину

• 5′ x 10′ – 3500# – Чертежи грузовых прицепов

  $ 17,99  – полные планы В корзину

• 5′ x 10′ – 3500# – Чертежи прицепа с торсионной осью

  $ 17,99  – полные планы В корзину

• 5 футов x 10,5 футов — 2-местные планы прицепов для квадроциклов

  $ 19,99 — Полные планы Добавить в корзину

• 6′ x 8′ x 3500# – Чертежи грузовых прицепов

  $ 17,99  – полные планы В корзину

• Планы переоборудования прицепов с тентованным верхом — ширина 6 футов и 6 футов 10 дюймов

  $ 9,99  — Полные планы В корзину

• Планы преобразования торсионной оси, ширина 6 футов, 3500#

  $ 4,99 — Полные планы В корзину

• 6′ x 10′ x 3500# – Чертежи грузового прицепа

  $ 17,99  – полные планы Добавить в корзину

• 6 футов x 11 футов — 2-местные планы прицепов для квадроциклов

  $ 19,99 — Полные планы В корзину

• 6′ x 10′ – 6000# / 7000# – Схемы грузового прицепа

  $ 19,99 — Полные планы В корзину

• 6′ x 12′ x 3500# – Чертежи грузовых прицепов

  $ 17,99  – полные планы В корзину

• 6 футов 10 дюймов x 12 футов x 3500 # — Чертежи грузового прицепа

  $ 17,99  – полные планы Добавить в корзину

• Планы преобразования торсионной оси, ширина 6 футов 10 дюймов, 3500#

  $ 4,99 — Полные планы В корзину

• 6′ x 12′ – 6000# / 7000# – Схемы грузового прицепа

  $ 19,99 — Полные планы В корзину

• 6 футов x 14 футов x 7000 # — Чертежи грузовых прицепов

  $ 22,99 — Полные планы В корзину

• 6 футов x 14 футов x 12 000 # — Схемы грузового прицепа

  $ 24,99 — Полные планы Добавить в корзину

• 6′ x 16′ x 7000# – Чертежи грузовых прицепов

  $ 22,99 — Полные планы В корзину

• 6’10” x 16’ — от 7K до 10K — Универсальные трейлеры

  $ 26,99 — Полные планы В корзину

• 6 футов x 16 футов x 12 000 # — Схемы грузового прицепа

  $ 24,99 — Полные планы В корзину

• 6’10” x 16’ — от 12K до 16K — Универсальные прицепы

  $ 29,99 — Полные планы Добавить в корзину

• 6 футов 10 дюймов x 18,5 футов — 12 000 фунтов — чертежи прицепа для перевозки автомобилей / оборудования

  $ 39,99 — Полные планы В корзину

• 6 футов 10 дюймов x 20 футов — 10 400 фунтов — чертежи прицепа для перевозки автомобилей / оборудования

  $ 39,99 — Полные планы В корзину

• 8 футов 6 дюймов x 18,5 футов — 12 000 фунтов — крылья для проезда — чертежи прицепа

  $ 43,99 — Полные планы В корзину

• 8,5 футов x 16 футов – 7000 фунтов Чертежи прицепа с открытой палубой

  $ 44,99 — Полные планы В корзину

• 8,5 футов x 20 футов – 7000 фунтов Чертежи прицепа с открытой палубой

  $ 44,99 — Полные планы В корзину

• 8,5 фута x 20 футов – 10 000 фунтов Чертежи прицепа с открытой палубой

  $ 44,99 — Полные планы В корзину

• 8,5 футов x 20 футов – 14/16 000 фунтов Чертежи прицепа с открытой палубой

  $ 44,99 — Полные планы В корзину

• 8,5 фута x 24 фута – 10 000 фунтов палубных прицепов, чертежи

  $ 44,99 — Полные планы В корзину

• 8,5 фута x 24 фута – 14/16 000 фунтов Чертежи прицепа с открытой палубой

  $ 44,99 — Полные планы В корзину

• 20-футовые планы фундамента крошечного трейлера

  $ 34,99 — Полные планы В корзину

• 24-футовые планы фундамента крошечного домашнего трейлера

  $ 34,99 — Полные планы В корзину

• 30-футовые или 32-футовые планы фундамента крошечного домашнего трейлера

  $ 34,99 — Полные планы В корзину

• Чертежи прицепа для каноэ на 12 мест

  $ 29,99 — Полные планы В корзину

• Схемы багажника на 6 мест для каноэ/каяка

  $ 9,99  — Полные планы В корзину

• Схемы подвески с шагающей балкой — 4K с торсионными осями

  $ 19,99 — Полные планы В корзину

• Схемы подвески с шагающей балкой — 8K с торсионными осями

  $ 19,99 — Полные планы В корзину

Как построить грузовой прицеп

Как построить служебный трейлер

Вспомогательные прицепы удобны для самых разных целей: от перевозки инструментов до работы или снаряжения до концерта. Планируете ли вы построить трейлер для своего бизнеса или просто время от времени нуждаетесь в нем для семейных походов, эта статья даст вам основную информацию, чтобы начать строить свой собственный!

Определите тип прицепа, который вам нужен

Универсальный прицеп должен быть настроен в соответствии с вашими требованиями. Вам нужно будет определиться с длиной, грузоподъемностью и тем, будет ли он закрытым.

Например:

• Если грузовой прицеп будет использоваться для перевозки пиломатериалов или строительных материалов, может потребоваться более прочная подвеска прицепа и полноразмерные колеса.

• Для облегчения погрузки и разгрузки — особенно пиломатериалов — вы, вероятно, не захотите, чтобы он был закрытым. Вы также хотели бы сделать его достаточно длинным, чтобы вместить пиломатериалы и защитное покрытие.

• Машины и ценные инструменты должны быть не только прочными, но и закрытыми и безопасными для предотвращения кражи.

Транспортное средство, которое вы будете использовать для буксировки грузового прицепа, также поможет определить размеры. Например, универсальный прицеп для перевозки продуктов за велосипедом обязательно будет намного меньше, чем универсальный прицеп, предназначенный для перевозки настольной пилы.

Выбор метода сборки

Чтобы собрать собственный грузовой прицеп, вы можете начать с нуля или собрать комплект. В любом случае, важно получить правильные инструменты и материалы.

Поищите на веб-сайтах схемы комплектов для прицепов или посетите магазины товаров для дома, чтобы найти идеи.

Подтвердите свой уровень способностей

На этапах планирования важно знать свой уровень знаний в области механики и строительных возможностей. Для сборки грузового прицепа с нуля потребуются

• навыки сварки
• столярное ноу-хау
• знание электрики (для установки задних фонарей)
• грузоподъемность

Сбор материалов и инструментов

Следование плану трейлера поможет вам собрать нужные компоненты. После того, как вы нашли источник материалов, свяжитесь с представителем службы поддержки клиентов, чтобы организовать доставку. Если вы опытный сварщик и у вас есть необходимое оборудование, следуйте рекомендациям производителя по технике безопасности и процедурам.

Большинство конструкций состоят из станины, сцепки, «язычка» (форма клина, выступающего спереди), оси с колесами, задних фонарей и рамки номерного знака.

Многие компоненты грузовых прицепов (дышло, сцепное устройство, ось, домкрат и задние фонари) можно приобрести в полностью собранном виде, что упрощает сборку.

Сборка рамы прицепа

Изображение предоставлено Mechanical Elements

Рама будет состоять из 4 стальных угловых стержней, по 2 боковых и по 2 спереди и сзади. В зависимости от длины прицепа, стороны, вероятно, будут длиннее, чем передняя и задняя части.

• Соедините все 4 угла под углом 45 градусов.
• Прихватите стержни из углового железа друг к другу, образуя прямоугольник. На этом этапе убедитесь, что рамка идеально ровная.
• Приварить опорные балки (не менее 3) из листового железа по ширине рамы.
• Отрежьте достаточно обработанных под давлением пиломатериалов размером 2×6 дюймов, чтобы покрыть всю длину/ширину рамы. Просверлите отверстия в местах пересечения досок с рамой.
• Просверлите отверстия в уголке, чтобы они совпадали с отверстиями в пиломатериале.
• Прикрутите обработанные давлением доски размером 2×6 дюймов (5,1 X 15,2 см) к раме внутри выступа уголка.

Прикрепите ось и шины

Используйте гидравлический домкрат, чтобы поднять раму над полом. Заблокируйте все 4 угла, чтобы он оставался приподнятым. Приварите ось под рамой. На прямоугольной раме ось должна крепиться в соотношении 60/40: 60 процентов рамы перед осью и 40 процентов за осью.

Прицеп может быть изготовлен с рессорами или без них. Использование оси из квадратной трубы облегчает приварку оси непосредственно к раме. Но ось без рессор дает более жесткую езду.

Можно добавить пружины, чтобы обеспечить более мягкую езду вашего груза, но центральная линия оси должна оставаться в том же месте, которое указано в предыдущем абзаце (соотношение 60/40).

Установите опоры пружины, чтобы ось заняла правильное положение. Неподвижный конец пружины должен быть направлен к передней части прицепа, а часть, которая может двигаться, должна быть направлена ​​к задней части прицепа.

С помощью болтов и гаек, входящих в комплект оси, установите шины заданного размера на ось.

Существует альтернативная подвеска прицепа, которая не только смягчит ход вашего прицепа, но и даст вам лучший контроль — и все это без оси! Это называется безосевой подвеской Timbren.

Если вы хотите дооснастить 1 или 2 существующие оси, подвеска Timbren Silent Ride обеспечит более мягкую езду, а при установке тандема — полностью сбалансированную подвеску.

Завершите остальные части

После приваривания сцепки к дышлу приварите весь узел к передней части рамы, убедившись, что он находится по центру рамы.

Прикрепите домкрат за сцепкой на дышло. Проложите электрические провода от передней части к задней для задних фонарей. Убедитесь, что разъем заднего фонаря находится спереди.

Задние фонари состоят из комбинации стояночных, стоп-сигналов и сигнальных огней. Жгут проводов должен быть закреплен под прицепом, а фонари прикреплены сзади болтами с обеих сторон.

Для получения дополнительной информации о безосевой подвеске Timbren посмотрите видео ниже, в котором объясняется, как ее установить.

Последние статьи

Темы

Подпишитесь на рассылку новостей!

Поиск

---

Поболтай с нами, на базе LiveChat

Модернизация грузовых прицепов (сделай сам) | Семейный мастер на все руки

Обновлено: 20 марта 2019 г. Следующий проект›

Семейный мастер на все руки

Получите больше выгоды и повышенную производительность от своего универсального прицепа . Эти простые улучшения и дополнения, сделанные своими руками, позволят вам перевозить грузы более эффективно и безопасно, не тратя при этом ни копейки.

Эксперты DIY журнала The Family Handyman Magazine

Обзор: Проблемы с прицепами и решения

Большинство грузовых прицепов поставляются с завода с достаточным количеством функций, чтобы соответствовать местным правилам безопасности (если таковые имеются) и вашему кошельку. Конечно, они работают, но не очень удобны для пользователя. У них редко есть заводские крепления или погрузочные рампы. Заводские задние фонари обычно имеют лампы накаливания, которые нуждаются в постоянной замене.

Мы неофициально опросили около 30 владельцев трейлеров, чтобы выяснить, что их сводит с ума. Верх списка? Неисправные фонари прицепа! За ними следуют приржавевшие гайки, из-за которых невозможно изменить размеры шаров, заклинившие шаровые опоры и плохо поддающиеся креплению прицепные грузы. И почти всем хотелось, чтобы не было более простого способа выровнять тягово-сцепное устройство с прицепом с первой попытки, особенно в темноте. Поэтому мы провели небольшое расследование и придумали пять крутых новых продуктов, которые обещают устранить эти проблемы.

Эта статья содержит решения этих проблем, а также широкий спектр обновлений, которые сделают вашу работу по перевозке прицепов намного проще и безопаснее. Мы также покажем вам обновления безопасности, которые могут предотвратить кражу трейлера. Вы можете собрать и установить большинство этих аксессуаров для прицепов, используя только набор головок, дрель, пилу и отвертку. Найдите сантехнические и аппаратные компоненты в домашнем центре или хозяйственном магазине, а элементы безопасности — в любом магазине аксессуаров для прицепов или в Интернете. Выберите обновления, которые вам нравятся. Стоимость варьируется от нескольких долларов до нескольких сотен долларов.

Модернизация прицепа 1: Светодиодные задние фонари

Установленные светодиодные фонари

Вставьте новые фонари в существующий жгут прицепа или установите новый жгут из комплекта. Проверьте стоп-сигналы и сигналы поворота, прежде чем брать прицеп на дорогу.

Фото 1: Соединение проводов

Наденьте внешнюю и внутреннюю трубки на провода и продвиньте их как можно дальше от места соединения. Скрутите провода, чтобы сформировать стыковое соединение. Нагрейте и нанесите припой со смоляным сердечником.

Фото 2: Герметизация изоляции

Наденьте внутренние трубки на место соединения и усадите их с помощью термофена. Повторите с внешними трубками. Покройте концы жидкой изолентой.

Задние фонари подпрыгивают, окунаются в озеро и пропитываются дорожной солью. Поэтому неудивительно, что нити накала лампы рвутся, а патроны подвергаются коррозии, вызывая множество неисправностей освещения. Герметичные светодиодные фонари для прицепов — отличное решение.

Эта пара погружных светодиодных фонарей для прицепа, которые поставляются со жгутом проводов и кронштейном номерного знака, подходят прямо к существующим монтажным отверстиям. Прежде чем снимать старые фары, запишите схему подключения. Затем поменяйте местами новые фонари и следуйте нашим фотографиям проводки, чтобы сделать водонепроницаемые соединения.

Подключение фар
При установке новых фар не используйте дешевые обжимные соединители для сращивания проводов. Обжимные соединители вызовут у вас массу неприятностей, когда через несколько лет они начнут подвергаться коррозии. Выполните работу правильно с первого раза — припаяйте все электрические соединения и уплотните каждое из них куском термоусадочной трубки небольшого диаметра. Затем запечатайте пучок проводов отрезком термоусадочной трубки большего диаметра. Покройте концы больших труб жидкой изоляционной лентой, чтобы обеспечить герметичность. Ассортимент термоусадочных трубок и жидкая изолента доступны в большинстве магазинов автозапчастей.

Модернизация прицепа 2: Регулируемая шаровая опора

Система шаровой опоры

Потяните стопорный штифт и сдвиньте шар вверх или вниз, чтобы дышло прицепа было на одном уровне с землей. Замените штифт и подключите прицеп.

Запчасти и аксессуары для Rapid Hitch

Крепление с регулируемой высотой имеет несколько вариантов шаров, а также аксессуары со стопорным штифтом.

Если у вас есть несколько прицепов с разной высотой дышла или размерами буксировочных шаров, вы знаете, как трудно найти замену проржавевшему/заклинившему шару или шаровому креплению, которая подходила бы им всем. Вот алюминиевое шаровое крепление под названием Rapid Hitch, которое может буксировать до 10 000 фунтов. Он легко регулируется, никогда не ржавеет и не заедает в сцепке ствольной коробки — никогда! Это немного дорого (около 200 долларов), но прослужит дольше, чем ваш грузовик или трейлер. Сцепное устройство поставляется в трех размерах «падения» и в нескольких комбинациях с двумя шарами. Для установки просто снимите старое шаровое крепление и вставьте его на место. Купите соответствующий набор стопорных штифтов, чтобы обезопасить свои инвестиции. Поверьте, кто-то захочет украсть этого малыша.

Обновление 3: Фара для прицепа

Зажги

Это само собой разумеющееся — у вас никогда не будет работающего фонарика, когда он вам нужен. Если вы когда-либо загружали прицеп или прицепляли его к сцепке в темноте, вы знаете, что это не весело. Эти магнитные светодиодные светильники (3-LED Area Light Energizer Hard Case Professional, продаются на сайте opticsplanet.com) являются съемными, чтобы их нельзя было повредить. Просто установите опорную пластину в месте, обеспечивающем наилучшее освещение при погрузке и сцепке, а затем прикрепите фонарь к пластине. Эти дети защищены от непогоды, в отличие от большинства кранов. Но уберите их, прежде чем взлететь. Магниты могут не удержать их на неровной дороге.

Модернизация 4: Удобная система крепления

Система крепления E-Track

Расположите груз по оси и зафиксируйте его ремнями с храповым механизмом. Поместите деревянную балку в гнезда в качестве дополнительной страховки от перемещения груза.

Детали E-Track

Покупайте гусеницу и только те дополнительные детали, которые вам нужны.

Независимо от того, что вы загружаете в свой трейлер, кажется, что вы всегда ищете безопасные места, чтобы закрепить свои привязные ремни. Система E-Track устраняет эту проблему. Прикрепите гусеницу к полу трейлера. Затем защелкните различные ремни с храповым механизмом или анкерные фитинги. Нам особенно понравилось гнездо для деревянной балки. Поместите розетку в любом месте вдоль пути и вставьте доску, чтобы ваш груз не сместился. E-Tracks также доступны для крепления креплений к бокам вашего прицепа, но используйте их только в том случае, если стороны вашего прицепа усилены металлом и прочны как камень.

Привязок много не бывает!

Знаете ли вы, что плохо закрепленные грузы ежегодно становятся причиной более 25 000 аварий и примерно 90 смертельных исходов в этой стране? Просто не бывает слишком много анкерных креплений. Сцепные кольца — еще одно отличное обновление для вашего грузового прицепа, и оно дешевле, чем система E-Track. Вы можете найти их в большинстве хозяйственных магазинов по несколько долларов за штуку. Купите не менее шести 3/8 x 5-1/8 дюйма. сцепных колец и установите по два спереди, посередине и возле задней двери. Просто просверлите отверстия в раме (не в половицах), вставьте длинный конец болта и закрепите резьбовую часть контргайкой.

Модернизация 5: Быстроразъемное соединение

Сцепное устройство в открытом положении

Задним транспортным средством ближе к открытому сцепному устройству.

Муфта закрыта

Муфта защелкнется. Затем установите стопорный штифт.

Муфта крупным планом

Эта муфта имеет направляющие стержни и захваты с автоматическим захватом.

Перемещение пустого прицепа на буксировочный шар — это проще простого. Но тяжелые прицепы требуют, чтобы вы прижимали грузовик к прицепу. Вы знаете, как сложно втиснуть невидимую сцепку в «зону захвата» трейлера. Мы нашли сцепное устройство нового типа, которое имеет «захваты для автоматического захвата» и выравнивающие стержни, которые значительно облегчают подсоединение вашего автомобиля к прицепу. Просто выдвиньте складные направляющие стержни и посмотрите на них через заднее окно. Если вы находитесь в пределах 5 дюймов от соединителя, его челюсти автоматически «захватят» шар и защелкнут механизм защелки. Но не забудьте выйти и установить стопорный штифт, прежде чем выезжать с прицепом на дорогу.

Посетите веб-сайт Quickbite, чтобы выбрать подходящую модель для вашего прицепа и найти ближайшего к вам дилера.

Обновление 6: Уловка сантехника

Безопасная перевозка длинных предметов

Вы когда-нибудь пробовали перевозить длинные или хрупкие предметы, такие как трубы, угловые планки из гипсокартона или капельницы? Сначала их нужно связать в пучок. Затем вы должны закрепить пакет на прицепе. Забудь про это! Вместо этого постройте такую ​​же буровую установку, которую использует сантехник. Затем просто вставьте длинные предметы, завинтите крышку, закрепите красный флажок, и все готово. Соберите весь блок примерно за 25 долларов.

Купить 10-фут. длина 4 дюйма. Трубка из ПВХ, торцевая заглушка, переходник для очистки, очиститель и клей для ПВХ, а также четыре J-образных крючка. Загрунтуйте и приклейте торцевую заглушку и очистите переходник. Воспользуйтесь неиспользуемым пространством сбоку прицепа и установите там трубу. Закрепите четыре J-образных крюка сбоку прицепа и зафиксируйте трубу на месте. Свяжите буровую установку веревкой для дополнительной безопасности.

Обновление 7: Добавить лебедку

Лебедка в

Владельцы лодок используют лебедку, чтобы затащить свою лодку на прицеп. Вы также можете установить его на грузовой прицеп. Это спасет вашу спину и устранит необходимость в помощнике. Просто оберните ремень вокруг тяжелого предмета и протяните его вверх по пандусу к передней части прицепа. Лебедка с 20-фут. натяжной ремень и крючок стоят около 35–40 долларов. Прикрутите его к А-образной раме прицепа или язычку.

Обновление 8: Добавление пандусов

Защитите свою спину с помощью пандусов

Зачем поднимать тяжелые предметы, если их можно поднять на колесах? Соберите эту рампу, используя комплект алюминиевой рампы (например, Highland No. 0700500; продается на Summitracing.com) и колесную формулу 2×8. Просто измерьте высоту платформы прицепа и отрежьте 2×8 до рекомендуемой длины. Установите алюминиевые верхнюю и нижнюю части на каждую доску. Затем разместите пандусы так, чтобы они соответствовали оборудованию, которое вы перевозите чаще всего. Установите стопорные штифты, зафиксируйте аппарели на месте и загрузите их.

Модернизация 9: Держатель садовых инструментов

Хитрость ландшафтного дизайнера

Ландшафтные дизайнеры и специалисты по уходу за газонами всегда перевозят грабли, лопаты, метлы и другие приспособления, устанавливая вертикальные трубы на передней части своих прицепов. Вот наша версия. Вырезать 36 дюймов. длины 1-1/2 дюйма. Труба ПВХ и клей на торцевой заглушке. Затем просверлите отверстие в каждой торцевой крышке, чтобы обеспечить дренаж. Прикрепите трубки с помощью хомутов и гаек из ПВХ для электрических кабелепроводов. Если вы планируете использовать трубки зимой, закрепите их металлическими ремнями — на морозе ПВХ становится хрупким и может лопнуть. Для дополнительной безопасности прикрепите эластичный ремень к каждому инструменту.

Модернизация 10: Вертикальные контейнеры для хранения

Сухое хранилище для мелких вещей

Это отличный способ хранить ремни с храповым механизмом и банджи-шнуры вместе с прицепом там, где они должны быть. Создавайте вертикальные бункеры для хранения от 6 дюймов. Труба ПВХ. Приклейте крышку на дно и просверлите в ней отверстие, чтобы преодолеть всасывание, когда вы снимаете крышку. Затем установите ручку на верхнюю крышку и прикрепите цепочку. Идеальное сухое хранилище для всего, что поместится внутри.

7 способов предотвратить аварии прицепа

1. Шины: всегда заменяйте шины для прицепов шинами «Special Trailer» (ST) (ни в коем случае не для пассажирских шин). Шины с рейтингом ST имеют более прочные боковины и рассчитаны на более тяжелые нагрузки. Максимальный срок службы шин ST составляет пять лет с даты изготовления. Замените свой соответственно.

2. Давление в шинах: накачайте шины прицепа до давления, указанного на боковине шины. Или, если давление на боковину не соответствует рекомендуемому давлению, указанному на паспортной табличке производителя прицепа, следуйте рекомендациям производителя по давлению. Низкое давление в шинах является основной причиной выхода из строя шин прицепа. Перегрузка прицепа № 2.

3. Момент затяжки гаек/болтов: Затяжка гаек и болтов с соответствующим крутящим моментом имеет решающее значение. Если вы не используете динамометрический ключ, вы никогда не сделаете это правильно. Рекомендуемый крутящий момент должен быть указан на паспортной табличке производителя прицепа, и обычно он намного выше, чем для легковых и грузовых автомобилей. Никогда не управляйте загруженным прицепом с отсутствующей гайкой или поврежденным болтом.

4. Страховочные цепи: Всегда перекрещивайте страховочные цепи при подсоединении к сцепке. Перекрещенные цепи улавливают язычок и предотвращают его удары о тротуар, если он когда-либо отсоединится от ствольной коробки. Оставляйте достаточное провисание цепи только для поворотов. Если ваша цепь длиннее, укоротите ее. Закрепите защелку соединителя замком или зажимом, чтобы она не открылась.

5. Ступичные подшипники. Вышедшие из строя ступичные подшипники являются второй причиной поломок прицепов. Переупаковывайте подшипники не реже одного раза в год (пошаговые инструкции см. в разделе «Переупаковка подшипников колес прицепа»). И не набивайте ступицу смазкой. Излишняя смазка в ступице выделяет тепло, которое может привести к преждевременному выходу подшипника из строя.

6. Размещение груза: Разместите 60 процентов веса в направлении передней части прицепа, чтобы предотвратить его раскачивание и занос.

7. Смажьте шар: Если вы этого не сделаете, вы изнашиваете либо шар, либо муфту. И этот износ может вызвать внезапное и опасное отключение. Конечно, смазка грязная. Но это единственный способ уменьшить нагрев и износ. Смазать или потерять.

Модернизация 11: Держатель запасного колеса

Хранение запасного колеса

Спущенные шины являются основной причиной поломок прицепов. Если у вас нет запасного колеса, когда вы прокололись, у вас куча неприятностей. Но где ты его хранишь? В кузове трейлера, где он мешает? Этот держатель запасного колеса (Fulton Performance Heavy Duty Spare Tire Carrier; продается на сайте boatersplus.com) не требует сборки и может быть легко установлен на рельсы прицепа. Чтобы зафиксировать шину на месте, просто протяните велосипедный стопорный трос по камере и защелкните ее.

Модернизация 12: Грузовая сетка и D-образные кольца

Грузовая сетка и D-образные кольца отлично подходят для «легких и незакрепленных» предметов

На скоростях шоссе легкие предметы могут вылететь прямо из вашего прицепа. Даже если они привязаны, они могут вырваться и взлететь. Итак, вам нужен последний способ защиты. Мы рекомендуем самодельный закрытый прицеп с грузовой сеткой. Найдите его в автомобильном отделе домашнего центра или в любом магазине автозапчастей. Установите D-образные кольца через каждые 18 дюймов вдоль верхних направляющих. У вас может возникнуть соблазн вкрутить их на место. Не. По мере старения деревянных рельсов винты могут вырваться. Вместо этого закрепите D-образные кольца гайками и болтами. Когда вы закончите погрузку, просто накиньте сетку на прицеп и пристегните защелки к кольцам.

Похитители трейлеров из фольги

Безопасность

Похитители трейлеров смеются над «защелками» сцепки. Они могут разрезать их в одно мгновение даже самым маленьким болторезом. Затем они едут с вашим трейлером. Если вам нужна реальная защита, используйте замок с муфтой, который представляет собой настоящую проблему для воров. (Здесь показан замок универсальной муфты Trimax UMAX100; продается на сайте jegs.com.) Просто вставьте шар в муфту и наденьте U-образный кронштейн. Если у вора нет времени, чтобы открутить всю муфту и установить новую, вы будете хорошо защищены.

Настоящие кражи трейлеров из фольги

Больше безопасности

Если у вас очень дорогой трейлер, имеет смысл получить дополнительный уровень защиты, используя замок в стиле багажника в дополнение к замку сцепки. Есть много стилей на выбор, но нам понравилась эта конкретная модель (Trimax TCL75 Wheel Chock Lock; продается на newegg.com), потому что она также служит противооткатным упором для предотвращения скатывания прицепа. Просто наденьте его на колесо и нажмите на цилиндр замка.

Необходимые инструменты для этого проекта модернизации грузового прицепа

Подготовьте необходимые инструменты для этого проекта модернизации прицепа своими руками, прежде чем приступить к работе, — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Adjustable wrench
• Drill/driver — cordless
• Heat gun
• Miter saw
• Safety glasses
• Socket/ratchet set
• Soldering iron
• Wire stripper/cutter

Материалы, необходимые для этого проекта модернизации грузового прицепа

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1 1/2 дюйма, ПВХ с торцевыми заглушками
• 2 x 8
• 4 дюйма. ПВХ с конечными крышками и очисткой
• Регулируемое шариковое крепление
• Алюминиевый набор рампы
• Блокировка ботинки
• Грузовая сетка
• Связанный замок
• D-Ringable
• E-Track Tie Down
• DEART-SHRINKBIOL
• E-TRACK TICK DING DING
• DEARS-SHRINKBIABABLE
• E-TRACK DING DING DING
• DEARS-SHRINKABLEBABLE
• E-TRACK TRACK DIN
• J-образные крючки
• Светодиодные задние фонари
• Светодиодный фонарь
• Жидкая изолента
• Металлические ленты
• Quick Copler
• Rosin-Core Sperer
• Запасной штук-перевозчик
• ВИНЧ

Первоначально опубликовано: 26 ноября 2018

Аналогичные проекты

Популярные видео-видео

ⓘ

Основные правила, которые следует и не следует делать при строительстве грузового прицепа

13 мая 2018 г. 18 апреля 2018 г. Брюс Линдерманн 0 Комментарии буксировка, Оптроника, Петерсон, Буксировка, Универсальный прицеп

Нет лучшего чувства, чем построить что-то своими руками. Конечно, покупать готовое — это удобно, но вы просто не получите кайфа, который приходит, когда вы смотрите на что-то и можете сказать: «Я сделал это». Как для торговцев, так и для путешественников полезность грузового прицепа не имеет себе равных. Но для тех, кто хочет построить свой собственный, это может быть довольно пугающим.

По правде говоря, бояться нечего. Трейлеры состоят из базовой конструкции, и хотя в них есть немного математики, это, конечно, не ракетостроение. Так что расслабьтесь и не думайте, что вам нужно звонить этому язвительному выпускнику колледжа за советом. Мы здесь, чтобы рассказать о некоторых из самых основ, которые помогут вам двигаться вперед. С общим обзором некоторых полезных действий мы надеемся указать вам правильное (и безопасное) направление.

Делать: планировать заранее.

Знать грузовой прицеп — это полдела (если не больше). Начните с определения предполагаемого использования трейлера, а затем приступайте к мозговому штурму макета. Потратьте время, чтобы решить, будет ли он открытым, закрытым и какой вес он будет перевозить. Опрометчивость или изменение плана на полпути будет стоить вам денег. И вы будете совершать много отягчающих поездок, чтобы получить новые припасы.

Не следует: откладывать заказ осей.

Оси под рукой, перед сборкой рамы , может сэкономить время, помогая вам определить ширину прицепа спереди. Если вы изготовите раму перед заказом или, по крайней мере, будете точно знать, какие оси будете использовать, произойдет одно из двух. Либо рама получит колесо смерти, либо оси потребуют специальной обработки. Планируйте соответственно, и вы избавите себя от хлопот.

Делать: дважды отмерь, один раз отрежь.

После разработки макета можно приступать к работе. Только не торопитесь. Рама грузового прицепа должна быть идеально квадратной. Если он напоминает шедевр современного искусства, значит, что-то пошло не так. Двойная проверка, тройная проверка, черт возьми, даже четверная проверка, прежде чем что-то разрезать.

Не делать: не сваривать.

Фурнитура хорошо справляется со многими задачами, но ее не следует использовать для скрепления каркаса грузового прицепа. Это та работа, которая требует прочной и точной сварки. Если это то, что вы не можете сделать, обратитесь за помощью к приятелю, который может. Конечно, ящик пива и услуга взамен могут быть уместны, но это небольшая цена, чтобы гарантировать, что трейлер не развалится на части, поворачивая транзитом.

Сделать: Сместить ось.

У новичка может возникнуть соблазн установить ось в мертвой точке прицепа. Тем не менее, вы действительно не хотите этого делать. Вам нужно 60% рамы перед осью. Мы все видели, как эти трейлеры до смерти пугали проезжающих мимо водителей, когда они следовали за грузовиком, как шар-разрушитель. Не будь таким парнем… Убедитесь, что вес дышла достаточен для безопасной буксировки.

Что нужно сделать: Оставьте место для ваших крыльев.

Да, если вы дважды отмерили и один раз обрезали, это не должно быть проблемой. Но все равно легко совершить ошибку. Было бы настоящим обломом заваривать борта грузового прицепа только для того, чтобы не осталось места для крыльев. Кроме того, если оси полностью сжаты, а шины ударяются о крылья, вы можете пройти через ручей без весла. Избегайте этого, потратив время на то, чтобы правильно рассчитать, насколько оси могут сжиматься, и рассчитать их впереди.

Не делайте этого: забудьте о пандусе

Теперь не каждый трейлер будет использовать пандус. Но если это так, убедитесь, что это достаточно долго. Газонокосилки — это не квадроциклы, и короткая рампа может их опрокинуть. Выясните, что происходит в трейлере, и постройте подходящую рампу, если она нужна. Только не увлекайтесь комбинацией 20-футовой задней двери и пандуса. В противном случае мосты стали бы намного страшнее.

Не забывайте об освещении*

(*И проводке). Освещение является важной частью прицепа. Нужны будут поворотники, стоп-сигналы, даже внутреннее освещение. Без него трейлер — смертельная ловушка. Потратьте время, чтобы выбрать подходящие крепления для освещения и обязательно найдите безопасный маршрут для всей проводки. Optronics и Peterson Manufacturing — производители автомобильных осветительных приборов, которые предлагают впечатляющий набор решений для освещения и безопасности прицепов.
