Простое зарядное устройство для автомобильного аккумулятора своими руками

Необходимость зарядки АКБ возникает у многих автолюбителей. Одни для этих целей используют фирменные зарядные устройства, другие пользуются самодельными ЗУ, изготовленными в домашних условиях. Как сделать зарядное устройство для автомобильного аккумулятора своими руками и как правильно зарядить батарею таким девайсом? Об этом мы расскажем ниже.

Конструкция и принцип работы ЗУ

Простое зарядное устройство для АКБ на 6 или 12 вольт представляет собой девайс, использующийся для восстановления заряда батареи. Суть функционирования любого ЗУ заключается в том, что этот прибор позволяет преобразовать напряжение из бытовой сети 220 вольт в напряжение, необходимое для заряда АКБ. На сегодняшний день существует множество видов ЗУ, но в основе любого девайса лежит два основных компонента — это трансформаторное устройство, а также выпрямитель (автор видео о том, как выбрать прибор для зарядки, — канал Аккумуляторщик).

ЗУ для автомобильных аккумуляторов вырабатывает ток под напряжением около 14.4 вольта, а не 12, как принято полагать. Этот параметр используется для нормального прохождения тока через батарею. Ведь если АКБ разряжена, но не полностью, то уровень напряжения на ее выводах составит 12 вольт, так что если ЗУ на выходе будет выдавать 12 вольт, этого будет недостаточно для нормальной зарядки. Наиболее оптимальным значением считается именно 14.4 вольта — увеличивать его не нужно, поскольку это негативно отразиться на ресурсе эксплуатации батареи.

Когда ЗУ, подключенное к батарее, подключается к бытовой сети, начинается процесс заряда. Поскольку любая АКБ должна подзаряжаться по установленному алгоритму, сам прибор осуществляет зарядку, производя стабилизацию напряжения и тока.

Сам процесс состоит из нескольких этапов:

• при подзарядке батареи параметр зарядного тока понижается, а уровень сопротивления увеличивается;
• в тот момент, когда параметр напряжения подходит к 12 вольтам, уровень зарядного тока доходит до нуля — в этот момент АКБ зарядится полностью, а ЗУ можно будет отключить.

Инструкция по изготовлению простого ЗУ своими руками

Простая схема для изготовления прибора

Если вы хотите сделать зарядное устройство для автомобильного аккумулятора на 12 или на 6 вольт, то мы можем вам в этом помочь. Разумеется, если вы никогда ранее не сталкивались с такой необходимостью, но хотите получить функциональный прибор, то лучше осуществить покупку автоматического зарядного девайса для аккумулятора автомобиля. Ведь самодельное зарядное устройство для автомобильного аккумулятора не будет обладать такими функциями, как фирменный девайс.

Инструменты и материалы

Итак, чтобы сделать зарядное устройство для аккумулятора своими руками, вам потребуются такие элементы:

• паяльник с расходными материалами;
• текстолитовая плита;
• провод с вилкой для подключения к бытовой сети;
• радиатор от компьютера.

В зависимости от схемы ЗУ, дополнительно могут использоваться амперметр и прочие компоненты, которые позволяют правильно заряжать и осуществлять контроль заряда. Разумеется, чтобы изготовить автомобильное зарядное устройство, нужно также подготовить трансформаторный узел и выпрямитель для зарядки аккумулятора. Кстати, сам корпус можно взять из старого амперметра. Корпус амперметра имеет несколько отверстий, к которым можно подключить нужные элементы. Если амперметра у вас нет, то можно найти что-то похожее.

Фотогалерея «Готовимся к сборке»

1. Паяльник с расходными материалами 2. Текстолитовая плита 3. Провод с вилкой 4. Компьютерный радиатор

Этапы

Чтобы соорудить зарядное устройство для автомобильного аккумулятора своими руками, сделайте следующее:

1. Итак, сначала нужно поработать с трансформатором. Мы покажем пример изготовления самодельного ЗУ с трансформаторным устройством ТС-180-2 — такой девайс можно снять со старого лампового ТВ. Такие устройства оснащаются двумя обмотками — первичными и вторичными, причем на выходе каждого вторичного компонента ток составляет 4.7 ампера, а напряжение — 6.4 вольта. Соответственно, самодельное ЗУ будет выдавать 12. 8 вольт, но для этого обмотки необходимо подключить последовательным способом.
2. Чтобы подключить обмотки, вам понадобится кабель, сечение которого будет составлять на меньше 2.5 мм2.
3. Используя перемычку, нужно соединить как вторичные, так и первичные компоненты.
4. Затем вам понадобится диодный мост, для его обустройства возьмите четыре диодных элемента, каждый из которых должен быть рассчитан на работу в условиях тока не меньше 10 ампер.
5. Диоды фиксируются на текстолитовой плите, после чего их нужно будет правильно подключить.
6. К выходным диодным компонентам подключаются кабеля, при помощи которых самодельное ЗУ будет соединяться с батареей. Для замера уровня напряжения можно дополнительно использовать электромагнитную головку, но если этот параметр вас не интересует, от можно произвести монтаж амперметра, рассчитанного на постоянный ток. Выполнив эти действия, зарядное устройство своими руками будет готово (автор видео об изготовлении простейшего по своей конструкции прибора — канал Паяльник TV).

Как заряжать АКБ самодельным зарядным устройством?

Теперь вы знаете, как сделать зарядное устройство для своего авто в домашних условиях. Но как его правильно использовать, чтобы это не повлияло на ресурс эксплуатации заряженной батареи?

Есть несколько рекомендаций:

1. При подключении всегда нужно соблюдать полярность, чтобы не перепутать клеммы. Если вы допустите ошибку и перепутаете клеммы, от просто «убьете» АКБ. Так что всегда плюсовой провод от ЗУ подключается к плюсу батареи, а отрицательный — к минусу.
2. Никогда не пытайтесь проверить батарею на искру — несмотря на то, что в интернете есть множество рекомендаций касательно этого, замыкать провода ни в коем случае нельзя. Это негативно повлияет на работу ЗУ и самого АКБ в дальнейшем.
3. Когда прибор подключается к батарее, он должен быть отключен от сети. То же самое касается и его отключения.
4. При изготовлении и сборке ЗУ, да и во время его использования, всегда будьте аккуратны. Чтобы не травмироваться, всегда соблюдайте технику безопасности, в частности, работая с электрическими компонентами. В том случае, если во время изготовления будут допущены ошибки, это может стать причиной не только травмирования человека, но и выхода из строя АКБ в целом.
5. Никогда не оставляйте работающее ЗУ без присмотра — нужно понимать, что это самодельный прибор и в его работе может произойти все, что угодно. При подзарядке прибор с батареей должны находиться в проветриваемом помещении, как можно дальше от взрывоопасных материалов.

Видео «Пример сборки самодельного ЗУ своими руками»

На видео ниже представлен пример сборки самодельного ЗУ для автомобильной батареи по более сложной схеме с основными рекомендациями и советами (автор ролика — канал AKA KASYAN).

Понравилась статья? Поделиться с друзьями:

Делаем самостоятельно зарядные устройства для автомобильного аккумулятора.

Как сделать зарядку для автомобильного аккумулятора из трансформатора Зарядное устройство свитязь своими руками

Сейчас нет смысла собирать самостоятельно зарядное устройство для автомобильных аккумуляторов: в магазинах огромный выбор готовых устройств, цены на них приемлемы. Однако не будем забывать о том, что приятно что-то сделать полезное своими руками, тем более что простое зарядное устройство для автомобильного аккумулятора вполне можно собрать из подручных деталей, и цена его будет копеечной.

Единственное, о чем сразу стоит предупредить: схемы без точной регулировки тока и напряжения на выходе, которые не имеют отсечки тока по окончании заряда, пригодны для зарядки только свинцово-кислотных аккумуляторов. Для AGM и использование подобных зарядок приводит к повреждению аккумуляторной батареи!

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением.

Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

Простое зарядное устройство с электронной регулировкой

Однако можно обойтись и без отмотки, дополнив схему электронным стабилизатором напряжения на выходе. К тому же такая схема будет удобнее в гаражном применении, так как позволит скорректировать ток заряда при просадках напряжения питания, ее используют и для автомобильных аккумуляторов небольшой емкости при необходимости.

Роль регулятора здесь выполняет составной транзистор КТ837-КТ814, переменный резистор регулирует ток на выходе устройства. При сборке зарядки стабилитрон 1N754A можно заменить советским Д814А.

Схема регулируемого зарядного устройства проста для повторения, и легко собирается навесным монтажом без необходимости в травлении печатной платы. Однако учтите, что полевые транзисторы размещаются на радиаторе, нагрев которого будет ощутим. Удобнее воспользоваться старым компьютерным кулером, подключив его вентилятор к выходам зарядного устройства. Резистор R1 должен иметь мощность не менее 5 Вт, его проще намотать из нихрома или фехраля самостоятельно или соединить параллельно 10 одноваттных резисторов по 10 ом. Его можно и не ставить, но нельзя забывать, что он защищает транзисторы в случае замыкания выводов.

При выборе трансформатора ориентируйтесь на выходное напряжение 12,6-16В, берите либо накальный трансформатор, соединив последовательно две обмотки, либо подбирайте готовую модель с нужным напряжением.

Видео: Самое простое зарядное устройство для АКБ

Переделка зарядного устройства от ноутбука

Однако можно обойтись и без поисков трансформатора, если под руками есть ненужное зарядное устройство от ноутбука – при простой переделке мы получим компактный и легкий импульсный блок питания, способный заряжать автомобильные аккумуляторы. Поскольку нам потребуется получить напряжение на выходе 14,1-14,3 В, ни один готовый блок питания не подойдет, однако переделка проста.
Посмотрим на участок типовой схемы, по которой собраны устройства такого рода:

В них поддержание стабилизированного напряжения осуществляет цепь из микросхемы TL431, управляющей оптопарой (на схеме не показана): как только напряжение на выходе превышает значение, которое задают резисторы R13 и R12, микросхема зажигает светодиод оптопары, сообщает ШИМ-контроллеру преобразователя сигнал на снижение скважности подаваемых на трансформатор импульсов. Сложно? На самом деле все просто смастерить своими руками.

Вскрыв зарядное устройство, находим недалеко от выходного разъема TL431 и два резистора, связанные с ножкой Ref. Удобнее настраивать верхнее плечо делителя (на схеме – резистор R13): уменьшая сопротивление, мы уменьшаем и напряжение на выходе зарядного устройства, увеличивая – поднимаем его. Если у нас ЗУ на 12 В, нам понадобится резистор с большим сопротивлением, если зарядное на 19 В – то с меньшим.

Видео: Зарядка для аккумуляторов авто. Защита от короткого замыкания и переполюсовки. Своими руками

Выпаиваем резистор и вместо него устанавливаем подстроечный, заранее настроенный по мультиметру на то же сопротивление. Затем, подключив к выходу зарядного устройства нагрузку (лампочку из фары), включаем в сеть и плавно вращаем движок подстроечника, одновременно контролируя напряжение. Как только мы получим напряжение в пределах 14,1-14,3 В, отключаем ЗУ из сети, фиксируем движок подстроечного резистора лаком (хотя бы для ногтей) и собираем корпус обратно. Это займет не больше времени, чем Вы потратили на чтение этой статьи.

Есть и более сложные схемы стабилизации, причем их уже можно встретить и в китайских блоках. Например, здесь оптопарой управляет микросхема TEA1761:

Однако принцип настройки тот же: меняется сопротивление резистора, впаянного между плюсовым выходом блока питания и 6 ножкой микросхемы. На приведенной схеме для этого использованы два запараллеленных резистора (таким образом получено сопротивление, выходящее из стандартного ряда). Нам нужно так же впаять вместо них подстроечник и настроить выход на нужное напряжение. Вот пример одной из таких плат:

Путем прозвонки можно понять, что нас интересует на этой плате одиночный резистор R32 (обведен красным) – его нам и надо выпаивать.

В Интернете часто встречаются похожие рекомендации, как сделать самодельное зарядное устройство из компьютерного блока питания. Но учитывайте, что все они по сути – перепечатки старых статей начала двухтысячных, и подобные рекомендации к более-менее современным блокам питания неприменимы. В них уже нельзя просто поднять напряжение 12 В до нужной величины, так как контролируются и другие напряжения на выходе, а они неизбежно «уплывут» при такой настройке, и сработает защита блока питания. Можно использовать зарядные устройства ноутбуков, выдающие единственное напряжение на выходе, они гораздо удобнее для переделки.

Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14. 5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

Вот эти компоненты:

Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в ), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.

Сборка зарядного устройства

Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.

Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

Настройка выходного напряжения и зарядного тока

На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

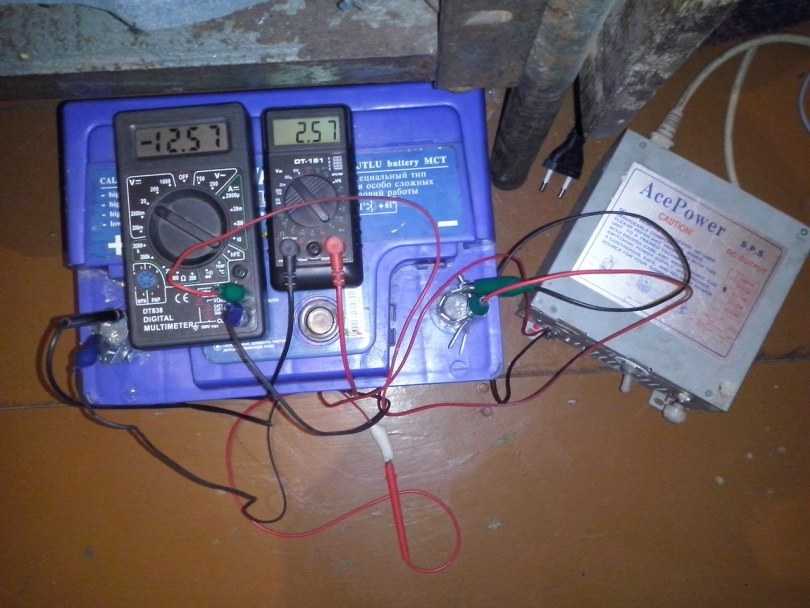

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

Здравствуйте ув. читатель блога «Моя лаборатория радиолюбителя».

В сегодняшней статье речь пойдет о давно «заюзаной», но очень полезной схеме тиристорного фазоимпульсного регулятора мощности, которое мы будем использовать как зарядное устройство для свинцовых аккумуляторных батарей.

Начнем с того, что зарядное на КУ202 имеет целый ряд преимуществ:
— Способность выдерживать ток заряда до 10 ампер
— Ток заряда импульсный, что, по мнению многих радиолюбителей, помогает продлить жизнь аккумулятору
— Схема собрана с не дефицитных, недорогих деталей, что делает ее очень доступной в ценовой категории
— И последний плюс- это легкость в повторении, что даст возможность ее повторить, как новичку в радиотехнике, так и просто владельцу автомобиля, вообще не имеющего знания в радиотехнике, которому нужна качественная и простая зарядка.

Со временем попробовал доработанную схему с автоматическим отключением аккумулятора, рекомендую почитать
В свое время я собирал эту схему на коленке за 40 минут вместе с травкой платы и подготовкой компонентов схемы. Ну хватит рассказов, давайте рассмотрим схему.

Схема тиристорного зарядного устройства на КУ202

Перечень используемых компонентов в схеме
C1 = 0,47-1 мкФ 63В

R1 = 6,8к — 0,25Вт
R2 = 300 — 0,25Вт
R3 = 3,3к — 0,25Вт
R4 = 110 — 0,25Вт
R5 = 15к — 0,25Вт
R6 = 50 — 0,25Вт
R7 = 150 — 2Вт
FU1 = 10А
VD1 = ток 10А, желательно брать мост с запасом. Ну на 15-25А и обратное напряжение не ниже 50В
VD2 = любой импульсный диод, на обратное напряжение не ниже 50В
VS1 = КУ202, Т-160, Т-250
VT1 = КТ361А, КТ3107, КТ502
VT2 = КТ315А, КТ3102, КТ503

Как было сказано ранее схема является тиристорным фазоимпульсным регулятором мощности с электронным регулятором тока зарядки.
Управление электродом тиристора осуществляется цепью на транзисторах VT1 и VT2. Управляющий ток проходит через VD2, необходимый для защиты схемы от обратных скачков тока тиристора.

Резистором R5 определяется ток зарядки аккумулятора, который должен быть 1/10 от емкости АКБ. К примеру АКБ емкостью 55А надо заряжать током 5.5А. Поэтому на выходе перед клемами зарядного устройства желательно поставить амперметр, для контроля за током зарядки.

По поводу питания, для данной схемы подбираем трансформатор с переменным напряжением 18-22В, желательно по мощности без запаса, ведь используем тиристор в управлении. Если напряжение больше- R7 поднимаем до 200Ом.

Так же не забываем что диодный мост и управляющий тиристор надо ставить на радиаторы через теплопроводящую пасту. Так же если вы используете простые диоды типа как Д242-Д245, КД203, помните что их надо изолировать от корпуса радиатора.

На выход ставим предохранитель на нужные вам токи, если вы не планируете заряжать АКБ током выше 6А, то предохранителя на 6,3А вам хватит с головой.
Так же для защиты вашего аккумулятора и зарядного устройства, рекомендую поставить мою или , которая помимо защиты от переполюсовки защитит зарядное от подключения дохлых аккумуляторов с напряжением менее 10,5В.
Ну вот в принципе рассмотрели схемку зарядного на КУ202.

Печатная плата тиристорного зарядного устройства на КУ202

В собранном виде от Сергея

Удачи вам с повторением и жду ваших вопросов в комментариях

Для безопасной, качественной и надежной зарядки любых типов аккумуляторов, рекомендую

Что бы не пропустить последние обновления в мастерской, подписывайтесь на обновления в Вконтакте или Одноклассниках , так же можно подписаться на обновления по электронной почте в колонке справа

Не хочется вникать в рутины радиоэлектроники? Рекомендую обратить внимание на предложения наших китайских друзей. За вполне приемлемую цену можно приобрести довольно таки качественные зарядные устройства

Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена.

Есть защита от короткого замыкания, есть защита от переполюсовки. Отлично подойдет для зарядки Мото АКБ емкостью до 20А\ч, АКБ 9А\ч зарядит за 7 часов, 20А\ч — за 16 часов. Цена на это зарядное всего 403 рубля,доставка бесплатна

Этот тип зарядного способен автоматически заряжать практически любые типы автомобильных и мото аккумуляторов 12В до 80А\Ч. Имеет уникальный способ зарядки в три этапа: 1. Зарядка постоянным током, 2. Зарядка постоянным напряжением, 3. Капельная дозарядка до 100%.
На передней панеле два индикатора, первый указывает напряжение и процент зарядки, второй указывает ток зарядки.
Довольно качественный прибор для домашних нужд, цена всего 781,96 руб, доставка бесплатна. На момент написания этих строк количество заказов 1392, оценка 4,8 из 5. При заказе не забудьте указать Евровилку

Зарядное устройство для самых разнообразных типов аккумуляторов 12-24В с током до 10А и пиковым током 12А. Умеет заряжать Гелиевые АКБ и СА\СА. Технология зарядки как и у предыдущего в три этапа. Зарядное устройство способно заряжать как в автоматическом режиме, так и в ручном. На панеле есть ЖК индикатор указывающий напряжение, ток заряда и процент зарядки.

Иногда случается так, что аккумулятор в машине садиться и завести ее уже не получается, так как стартеру не хватает напряжения и соответственно тока, чтобы провернуть вал двигателя. В этом случае можно «прикурить» от другого владельца авто, чтобы двигатель заработал и аккумулятор стал заряжаться от генератора, однако для этого нужны специальные провода и человек, желающий вам помочь. Можно так же зарядить аккумулятор самостоятельно посредством специализированного зарядного устройства, однако они достаточно дорогие, и пользоваться ими приходится не особо часто. Поэтому в данной статье мы подробно рассмотрим устройство самоделки, а также инструкцию о том, как сделать зарядное устройство для автомобильного аккумулятора своими руками.

Устройство самоделки

Нормальное напряжение на аккумуляторе, отключенном от автомобиля, находится в пределах между 12,5 в и 15 в. Поэтому зарядное устройство должно выдавать такое же напряжение. Ток заряда должен быть равен примерно 0,1 от емкости, он может быть и меньше, но это увеличит время зарядки. Для стандартной батареи емкостью 70-80 а/ч ток должен быть равен 5-10 амперам в зависимости от конкретного аккумулятора. Наше самодельное зарядное устройство для АКБ должно соответствовать этим параметрам. Для сборки зарядного устройства для автомобильного аккумулятора нам потребуются следующие элементы:

Трансформатор. Нам подойдет любой из старого электроприбора или купленный на рынке с габаритной мощностью порядка 150 Ватт, можно больше, но не меньше, иначе он будет сильно нагреваться и может выйти из строя. Отлично, если напряжение его выходных обмоток составляет 12,5-15 В, а ток порядка 5-10 ампер. Посмотреть эти параметры можно в документации к вашей детали. Если же нужной вторичной обмотки нет, то необходимо будет перемотать трансформатор под другое выходное напряжение. Для этого:

Таким образом мы нашли или собрали идеальный трансформатор, чтобы сделать зарядное устройство для аккумулятора своими руками.

Нам также понадобятся:

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

Технология сборки

Чтобы сделать зарядное устройство для автомобильного аккумулятора своими руками, необходимо следовать пошаговой инструкции:

1. Создаем схему самодельной зарядки для АКБ. В нашем случае она будет выглядеть следующим образом:

2. Используем трансформатор ТС-180-2. Он имеет несколько первичных и вторичных обмоток. Для работы с ним нужно соединить последовательно две первичные и две вторичные обмотки, чтобы получить нужное напряжения и ток на выходе.

3. С помощью медного провода соединяем между собой выводы 9 и 9’.

4. На стеклотекстолитовой пластине собираем диодный мост из диодов и радиаторов (как показано на фото).

5. Выводы 10 и 10’ подключаем к диодному мосту.
6. Между выводами 1 и 1’ устанавливаем перемычку.

7. К выводам 2 и 2’ с помощью паяльника крепим сетевой шнур с вилкой.
8. В первичную цепь подключаем предохранитель на 0,5 А, 10-амперный соответственно во вторичную.
9. В разрыв между диодным мостом и аккумулятором подключаем амперметр и отрезок нихромовой проволоки. Один конец которой закрепляем, а второй должен обеспечивать подвижный контакт, таким образом будет меняться сопротивление и ограничиваться ток, подаваемый на аккумулятор.
10. Изолируем все соединения термоусадкой или изолентой и помещаем устройство в корпус. Это необходимо, чтобы избежать поражения электрическим током.
11. Устанавливаем подвижный контакт на конец проволоки, чтобы ее длинна и соответственно сопротивление были максимальны. И подключаем аккумулятор. Уменьшая и увеличивая длину проволоки, необходимо выставить нужное значение тока для вашего аккумулятора (0,1 от его емкости).
12. В процессе зарядки сила тока, подаваемая на аккумулятор, будет сама уменьшаться и когда она достигнет 1 ампера можно сказать, что аккумулятор зарядился. Желательно также контролировать непосредственно напряжение на батарее, однако для этого его необходимо отключить от з/у, так как при зарядке оно будет немного выше реальных значений.

Первый запуск собранной схемы любого источника питания или ЗУ всегда производят через лампу накаливания, если она загорелась в полный накал — или где-то ошибка, или первичная обмотка замкнута! Лампу накаливания устанавливают в разрыв фазного или нулевого провода, питающих первичную обмотку.

Данная схема самодельного зарядного устройства для АКБ имеет один большой недостаток – она не умеет самостоятельно отключать аккумулятор от зарядки после достижения нужного напряжения. Поэтому вам придется постоянно следить за показаниями вольтметра и амперметра. Есть конструкция, лишенная этого недостатка, однако для ее сборки потребуется дополнительные детали и больше усилий.

Наглядный пример готового изделия

Правила эксплуатации

Недостаток самодельного зарядного устройства для аккумулятора 12В заключается в том, что после полной зарядки АКБ автоматическое отключение прибора не происходит. Именно поэтому Вам придется периодически поглядывать на табло, чтобы вовремя выключить его. Еще один важный нюанс – проверять ЗУ «на искру» категорически запрещается.

Самодельное зарядное устройство для автомобильного аккумулятора. Простое зарядное устройство для акб своими руками

Каждый владелец подержанного автомобиля сталкивается с необходимостью подзарядки аккумулятора. Кроме того, аккумуляторные батареи часто используются в качестве резервного (или основного) источника электроэнергии в гараже, сарае, на даче без централизованного снабжения электричеством.

Для восстановления заряда аккумулятора можно приобрести готовое , в предложении недостатка нет.

Используется для заряда аккумулятора автомобиля

Однако многие домашние мастера предпочитают изготавливать своими руками. Если у вас имеется радиотехническое образование – схему можно рассчитать самостоятельно. А для большинства любителей, умеющих держать в руках паяльник, мы предлагаем пару простых конструкций.

В первую очередь определимся, какие аккумуляторные батареи вам необходимо заряжать. Как правило, это кислотные стартерные АКБ, используемые в автомобилях.

Такую батарею можно недорого приобрести в автомагазине, или же использовать старую, оставшуюся от замены на вашем авто. б/у возможно и не сможет работать в качестве стартерного, но подключить к нему осветительное устройство (особенно светодиодное) или радиоприемник на даче – запросто.

Как правильно рассчитать самодельное зарядное устройство?

Первое правило, которое необходимо усвоить – это величина напряжения заряда.
Свинцовые батареи имеют рабочее напряжение в пределах 12,5 вольт. А вот для заряда необходимо подать напряжение в диапазоне 13,9 – 14,4 вольт. Соответственно, зарядное устройство необходимо делать именно с такими выходными параметрами.

Следующая величина – мощность.
Точнее сила тока, при которой не будет происходить падение напряжения на выходных клеммах ЗУ. Если вы не планируете заряжать батареи емкостью более 65 а/ч – достаточно стабильного тока 12 А.

Важно! Данную величину должен обеспечивать именно выходной каскад зарядного устройства, сила тока на входе 220 вольт будет в несколько раз меньше.

Маломощным зарядным устройством можно заряжать и батареи с высокой емкостью. Только времени потребуется значительно больше.

Очень много народа в последнее время обращаются с просьбой написать статью или заснять видео обзор про самое простое зарядное устройство для автомобильного аккумулятора. Решил написать статью и заснять ролик, чтобы не возникали вопросы связанные с зарядкой автомобильных аккумуляторов.

При этом, пользователи просят привести конструкцию самого простого варианта. Конечно, на скорую руку можно изготовить зарядное для авто, но без гальванической развязки от сети 220 Вольт, это очень опасно и не желательно всегда зарядить аккумулятор такой зарядкой (общий сборник зарядных устройств на скорую руку рассмотрим в следующей статье).

Самый дешевый блок питания — однозначно электронный трансформатор. Сейчас в магазинах такой блок на 60-80 ватт стоит всего один доллар. 60 ватт — довольно немалая мощность, это получается где-то 4-5 Ампер тока при напряжении 14 Вольт — вполне можно зарядить аккумулятор!

Электронный трансформатор не имеет защит, поэтому не замыкайте выходные провода, иначе будет плохо (в лучшем случае хлопок, в худшем — осколочные ранение с серьезными последствиями).

• Второй недостаток — блок не включается без выходной нагрузки.
• Третий недостаток — выходное напряжение переменное — 15кГц
• Четвертый недостаток — выходное напряжение 8-10 Вольт, недостаточно для зарядки автомобильного аккумулятора.

Исправить эти косяки можно за пол часа. Для начала добавим защиту от короткого замыкания и систему включения блока без выходной нагрузки, а также увеличим выходное напряжение до 14 Вольт.

Нам нужен проволочный резистор 3-10 Ом, чем больше номинал, тем меньше ток срабатывания защиты, советую использовать резистор 3-6 Ом.

Берем провод 0,8мм, складываем в 4 жилы и мотаем на каркасе трансформатора новую обмотку. Обмотка состоит из 12-14 витков.

После этого в том же направлении мотаем отдельную обмотку — всего 3 витка проводом 0,8мм (провод не критичен -0,4-0,8мм).

Смотрим на плату трансформатора и находим трансформатор ОС (обратная связь). Он в виде маленького колечка и состоит из 3-х независимых обмоток — 2 из них являются базовыми обмотками транзисторов по 3 витка каждая обмотка. Третья обмотка — обмотка ОС, состоит всего из одного витка. Выпаиваем эту обмотку и заменяем перемычкой. Дальше на этом же колечке мотаем 2 витка провода 0,8мм и подключаем последовательно резистор ОС, подключение делаем по фото.

Все готово — такая доработка реализовала защиту от КЗ на выходе, увеличила выходное напряжение блока и блок теперь включается без выходной нагрузки. Остается добавить диодный выпрямитель и сглаживающий конденсатор после выпрямителя. Желательно собрать полноценный диодный мост из диодов КД213, но разумеется можно любые другие импульсные диоды с током не менее 4-5 А, желательно 10 Ампер и более.

Электролит на 1000 мкФ (Можно 470-2200 мкФ, а можно вообще убрать)

На выходе напряжение порядка 14,5 Вольт. Подключаем блок в сеть 220 Вольт и измеряем напряжение. Дальше подключаем на зарядку аккумулятор НО! обязательно через амперметр. Если ток более 4 Ампер, то последовательно к одному из шин питания (плюс или минус) подключаем резистор на 5-10 ватт с сопротивлением 0. 5-2,2 Ом — резистор нужно подобрать до тех пор пока не получим ток заряда порядка 4А (3,5-4А). Это нужно для того, чтоб блок не перегружался и не вышел из строя.

В конце несколько советов по безопасности.

Электронный трансформатор всегда подключайте в сеть 220 Вольт последовательно через лампу накаливания 220 Вольт 40-100 ватт, так удастся избежать взрывов при неправильном монтаже.

Не замыкайте выходные провода электронного трансформатора. Во время тестов не дотрагивайтесь платы устройства, когда трансформатор подключен в сеть 220 Вольт. Будьте предельно осторожны во время испытаний, чтобы избежать трагических последствий.

В видео ролике подробно рассказал про переделку, если кому лень читать статью, но все-таки интересно, то смотрите видео — до новых встреч на страницах сайта — АКА КАСЬЯН

Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14.5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

Вот эти компоненты:

Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в ), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.

Сборка зарядного устройства

Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.

Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

Настройка выходного напряжения и зарядного тока

На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

Далеко не у каждого автовладельца имеется в наличии зарядное устройство для автомобильного аккумулятора. Многие не считают нужным приобретать такой агрегат, считая, что он им не понадобится. Однако, как показывает практика, хотя бы раз в жизни каждый водитель оказывался в ситуации, когда необходимо ехать, а .

Необязательно приобретать новое заводское зарядное устройство, его можно самостоятельно выполнить из, например, старых электроприборов. Существует множество вариантов создания своими руками автомобильных зарядных устройств, но большая их часть обладает существенными недостатками.

• Трансформатор используется типа ТН61-22, обмотки соединяются последовательным образом. Коэффициент полезного действия зарядки не меньше 0,8, сила тока — не больше 6 ампер, поэтому прекрасно подойдёт трансформатор с мощностью, равной 150 ваттам. Обмотка трансформатора обязана обеспечивать напряжение до 20 вольт при силе тока до 8 ампер. При отсутствии готовой модели можно взять любой трансформатор необходимой мощности и намотать вторичную обработку. Для расчётов количества витков применяйте специально предназначенный для этого калькулятор, который можно найти на сайтах в интернете.
• Подходят конденсаторы из ряда МБГЧ, предназначенные для тока напряжением не меньше 350 вольт. Если конденсатор поддерживает работу с переменным током, то он подойдёт для создания зарядного устройства.
• Диоды подойдут абсолютно любые, но они должны быть рассчитаны на ток до 10 ампер.
• Операционным усилителем может быть выбран аналог AN6551 — КР1005УД1. Именно такую модель раньше вставляли в магнитофоны ВМ-12. Он очень хорош тем, что не требует при работе двухполярного питания, а также цепей коррекции. КР1005УД1 функционирует при колебаниях напряжения более 7 В. В общем, эту модель можно заменить любой аналогичной. К примеру, это могут быть LM158, LM358 и LM258, но тогда придётся менять рисунок печатной платы.
• Для измерения напряжения и тока подойдёт любая электромагнитная головка, например М24. Если показатели напряжения вас не интересуют, то просто установите амперметр, который рассчитан на постоянный ток. В обратном случае напряжение контролируется тестером или мультиметром.

На видео — создание автомобильного зарядного устройства:

Проверка и настройка

В том случае, когда все элементы исправны и сборка произошла без ошибок, то схема должна заработать сразу. И автовладельцу необходимо только лишь установить порог напряжения с помощью резистора. Когда зарядка достигнет этого прибора, произойдёт переключение на режим малого тока.

Регулировка осуществляется в момент зарядки. Но лучше, наверно, подстраховать себя: настроить и проверить схемы защиты и регулирования. Из измерительных приборов для этого понадобятся мультиметр или тестер, рассчитанный на работу с постоянным напряжением.

Как заряжать собранным устройством

Существуют определённые правила, которые необходимо соблюдать при использовании самодельного автомобильного зарядного устройства.

Важно ещё до начала зарядки , очистить его от пыли и грязи. Затем протереть раствором соды, для того чтобы удалить кислотные остатки. Если частички кислоты на аккумуляторе есть, то сода начнёт пениться.

Пробки для заливки кислот в аккумуляторе необходимо выкрутить. Это делается для того, чтобы газы, образующиеся в аккумуляторе, имели возможность выходить. Затем следует проверить количество : если уровень меньше оптимального, долейте дистиллированной воды.

После этого переключателем выставьте определённое показание тока заряда, подключите собранное устройство, учитывая при этом полярность. Соответственно, плюсовой вывод зарядки следует подсоединить к плюсовому выводу аккумулятора. Нахождение переключателя в нижнем положении приведёт стрелку устройства на показатель текущего напряжения. Вольтметр начинает в это же время показывать напряжение тока.

Если обладает ёмкостью 50 А·ч, на данный момент он заряжен на 50%, то сначала следует установить ток на отметку 25 ампер, постепенно уменьшая её до нуля. На подобном принципе функционируют автоматические устройства для зарядки. Они помогают зарядить на 100% аккумулятор автомобиля. Правда, такие устройства очень дорого стоят. При своевременной зарядке такой недешёвый аппарат не нужен.

Подводя итоги, можно сказать, что, используя даже б/у детали от старых приборов, можно собрать вполне приличное зарядное устройство для автомобильного аккумулятора. Если нет способностей выполнить это самостоятельно, то всегда можно найти такого умельца в каждом гаражном кооперативе. И уж наверняка обойдётся это существенно дешевле, чем купить новое заводское устройство.

У каждого автомобилиста рано или поздно возникают проблемы с аккумулятором. Не избежал этой участи и я. После 10 минут безуспешных попыток завести свой автомобиль решил, что необходимо приобрести или сделать самому зарядное устройство. Вечером сделав ревизию в гараже и найдя там подходящий трансформатор решил делать зарядку сам.

Там же среди ненужного барахла нашел и стабилизатор напряжения от старого телевизора, который по моему мнению чудесно подойдет в качестве корпуса.

Проштудировав бескрайние просторы Интернета и реально оценив свои силы выбрал наверное самую простую схему.

Распечатав схему пошел к соседу, увлекающемуся радиоэлектроникой. Он в течение 15 минут набрал мне необходимые детали, отрезал кусок фольгированного текстолита и дал маркер для рисования плат. Затратив около часа времени, я нарисовал приемлемую плату (монтаж просторный размеры корпуса позволяют). Как травить плату рассказывать не буду, об этом много информации. Я же отнес своё творение соседу, и он мне её протравил. В принципе можно было купить монтажную плату и все сделать на ней, но как говорят дареному коню ….
Просверлив все необходимые отверстия и выведя на экран монитора цоколевку транзисторов я взялся за паяльник и спустя примерно час у меня была готовая плата.

Диодный мостик можно купить на рынке, главное чтобы он был рассчитан на ток не менее 10 ампер. У меня нашлись диоды Д 242 их характеристики вполне подходят, и на кусочке текстолита я спаял диодный мост.

Тиристор необходимо устанавливать на радиатор, так как при работе он заметно греется.

Отдельно должен сказать про амперметр. Его пришлось покупать в магазине, там же продавец консультант подобрал и шунт. Схему решил немного доработать и добавить переключатель, чтобы можно было измерять напряжение на аккумуляторе. Здесь тоже понадобился шунт, но при измерении напряжения он подключается не параллельно, а последовательно. Формулу расчета можно найти в Интернете, от себя добавлю, что большое значение имеет мощность рассеивания резисторов шунта. По моим расчетам она должна была быть 2,25 ватт, но у меня грелся шунт мощностью 4 ватта. Причина мне неизвестна, не хватает опыта в подобных делах, но, решив, что в основном мне нужны показания амперметра, а не вольтметра я с этим смерился. Тем более что в режиме вольтметра шунт заметно нагревался секунд за 30-40. Итак, собрав все необходимое и проверив все на табуретке, я взялся за корпус. Полностью разобрав стабилизатор я вынул всю его начинку.

Разметив переднюю стенку я просверлил отверстия под переменный резистор и переключатель, потом сверлом маленького диаметра по окружности просверлил отверстия под амперметр. Острые края доработал напильником.

Немного поломав голову над расположением трансформатора и радиатора с тиристором, остановился на таком варианте.

Прикупил еще пару зажимов «крокодил» и все-зарядка готова. Особенностью данной схемы является то что она работает только под нагрузкой, поэтому собрав устройство и не найдя напряжения на выводах вольтметром не спешите меня ругать. Просто повесьте на выводы хотя бы автомобильную лампочку, и будет вам счастье.

Трансформатор берите с напряжением на вторичной обмотке 20-24 вольта. Стабилитрон Д 814. Все остальные элементы указанны на схеме.

Как сделать зарядное устройство для аккумулятора 12в своими руками. Зарядное устройство для автомобильного аккумулятора своими руками. Импульсные зарядные устройства

Для того чтобы автомобиль завёлся, ему необходима энергия. Такая энергия берётся из аккумулятора. Как правило, его подзарядка происходит от генератора во время работы двигателя. Когда автомобиль долго не используется или батарея неисправна, она разряжается до такого состояния, что машина уже не может завестись . В этом случае требуется внешняя зарядка. Такое устройство можно купить или собрать самостоятельно, но для этого понадобится схема зарядного устройства.

Принцип работы автомобильного аккумулятора

Автомобильный аккумулятор подаёт питание на различные приборы в автомобиле при выключенном двигателе и предназначен для его запуска. По виду типу исполнения применяется свинцово-кислотная батарея. Конструктивно она собирается из шести элементов питания с номинальным значением напряжения 2,2 вольта, соединённых между собой последовательно. Каждый элемент представляет собой набор решетчатых пластин из свинца. Пластины покрываются активным материалом и погружаются в электролит.

Раствор электролита включает в свой состав дистиллированную воду и серную кислоту . От плотности электролита зависит морозостойкость батареи. В последнее время появились технологии, позволяющие адсорбировать электролит в стеклянном волокне или сгущать его с использованием силикагеля до гелеобразного состояния.

Каждая пластина имеет отрицательный и положительный полюс, а изолируются они между собой использованием пластмассового сепаратора. Корпус изделия выполняется из пропилена, не разрушающегося под действием кислоты и служащий диэлектриком. Положительный полюс электрода покрывается диоксидом свинца, а отрицательный губчатым свинцом. В последнее время стали выпускаться аккумуляторные батареи с электродами из свинцово-кальциевого сплава. Такие аккумуляторы полностью герметичные и не требуют обслуживания.

При подключении к аккумулятору нагрузки активный материал на пластинах вступает в химическую реакцию с раствором электролита, и возникает электрический ток. Электролит со временем истощается из-за осаждения сульфата свинца на пластинках. Аккумуляторная батарея (АКБ) начинает терять заряд. В процессе зарядки химическая реакция происходит в обратном порядке, сульфат свинца и вода преобразуются, повышается плотность электролита и восстанавливается величина заряда.

Аккумуляторы характеризуются значением саморазряда. Он возникает в АКБ при его бездействии. Основной причиной служит загрязнения поверхности батареи и плохого качества дистиллятора. Скорость саморазряда ускоряется при разрушении свинцовых пластин.

Виды зарядных устройств

Разработано большое количество схем автомобильных зарядных устройств, использующих разные элементные базы и принципиальный подход. По принципу действия приборы заряда разделяются на две группы:

1. Пуско-зарядные, предназначенные для запуска двигателя при нерабочем аккумуляторе. Кратковременно подавая на клеммы аккумулятора ток большой величины, происходит включение стартера и запуск двигателя, а в дальнейшем заряд батареи происходит от генератора автомобиля. Они выпускаются только на определённое значение тока или с возможностью выставления его величины.
2. Предпусковые зарядные, к клеммам аккумуляторной батареи подключаются выводы с устройства и подаётся ток длительное время. Его значение не превышает десяти ампер, в течение этого времени происходит восстановление энергии батареи. В свою очередь, они разделяются: на постепенные (время зарядки от 14 до 24 часов), ускоренные (до трёх часов) и кондиционирующие (около часа).

По своей схемотехники выделяются импульсные и трансформаторные устройства. Первого вида используют в работе высокочастотный преобразователь сигнала, характеризуются малыми размерами и весом. Второго вида в качестве основы используют трансформатор с выпрямительным блоком, просты в изготовлении, но обладают большим весом и низким коэффициентом полезного действия (КПД).

Выполнено зарядное устройство для автомобильных аккумуляторов своими руками или приобретено в торговой точке, требования, предъявляемые к нему одинаковы, а именно:

• стабильность выходного напряжения;
• высокое значение КПД;
• защита от короткого замыкания;
• индикатор контроля заряда.

Одной из главных характеристик прибора заряда является величина тока, которым заряжается батарея. Правильно зарядить аккумулятор и продлить его рабочие характеристики получится только при подборе нужного его значения. При этом важна и скорость заряда. Чем больше ток, тем выше и скорость, но высокое значение скорости приводит к быстрой деградации аккумулятора. Считается, что правильным значением тока будет величина равная десяти процентам от ёмкости батарейки. Ёмкость определяется как величина тока, отдаваемая АКБ за единицу времени, измеряется она в ампер-часах.

Самодельный зарядный прибор

Приспособление для заряда должно быть у каждого автолюбителя, поэтому если нет возможности или желания приобрести готовый прибор, ничего не останется, как сделать зарядку для аккумулятора самостоятельно. Несложно изготовить своими руками как простейшее, так и многофункциональное устройство. Для этого понадобится схема и набор радиоэлементов. Существует также возможность переделать источник бесперебойного питания (ИБП) или компьютерный блок (АТ) в прибор для подзарядки АКБ.

Трансформаторное зарядное устройство

Такое устройство самое простое в сборке и не содержит дефицитных деталей. Схема состоит из трёх узлов:

• трансформатор;
• выпрямительный блок;
• регулятор.

Напряжение из промышленной сети поступает на первичную обмотку трансформатора. Сам трансформатор может использоваться любого вида. Состоит он из двух частей: сердечника и обмоток. Сердечник собирается из стали или феррита, обмотки — из проводникового материала.

Принцип работы трансформатора основан на появлении переменного магнитного поля при прохождении тока по первичной обмотке и передачи его на вторичную. Для получения на выходе требуемого уровня напряжения количество витков во вторичной обмотке делается меньше, по сравнению с первичной. Уровень напряжения на вторичной обмотке трансформатора выбирается равным 19 вольт, а его мощность должна обеспечивать троекратный запас по току заряда.

С трансформатора пониженное напряжение проходит через выпрямительный мост и поступает на реостат, подключённый последовательно к аккумулятору. Реостат предназначен для регулирования величины напряжения и тока, путём изменения сопротивления. Сопротивление реостата не превышает 10 Ом. Величина тока контролируется включённым последовательно перед аккумулятором амперметром. Такой схемой не получится заряжать АКБ с ёмкостью более 50 Ач, так как реостат начинает перегреваться.

Упростить схему можно, убрав реостат, а на входе перед трансформатором установить набор конденсаторов, использующихся как реактивные сопротивления для уменьшения напряжение сети. Чем меньше номинальное значение ёмкости, тем меньше напряжение поступает на первичную обмотку в сети.

Особенность такой схемы в необходимости обеспечения уровня сигнала на вторичной обмотке трансформатора в полтора раза большее, чем рабочее напряжение нагрузки. Такую схему можно использовать и без трансформатора, но это очень опасно. Без гальванической развязки можно получить поражение электрическим током.

Импульсное устройство подзаряда

Достоинство импульсных устройств в высоком КПД и компактных размерах. В основе прибора лежит микросхема с широтно-импульсной модуляцией (ШИМ). Собрать мощное импульсное зарядное устройство своими руками можно по следующей схеме.

В качестве ШИМ контроллера используется драйвер IR2153. После выпрямительных диодов параллельно АКБ ставится полярный конденсатор С1 с ёмкостью в пределах 47−470 мкФ и напряжением не менее 350 вольт. Конденсатор убирает всплески сетевого напряжения и шумы линии. Диодный мост используется с номинальным током более четырёх ампер и с обратным напряжением не менее 400 вольт. Драйвер управляет мощными N-канальными полевыми транзисторами IRFI840GLC, установленными на радиаторах. Ток такой зарядки будет равен до 50 ампер, а выходная мощность до 600 Ватт.

Изготовить импульсное зарядное устройство для автомобиля своими руками можно, используя переделанный компьютерный источник питания формата АТ. В качестве ШИМ контроллера в них используется распространённая микросхема TL494. Сама переделка заключается в увеличении выходного сигнала до 14 вольт. Для этого понадобится правильно установить подстроечный резистор.

Резистор, который соединяется первую ногу TL494 со стабилизированной шиной + 5 В, удаляется, а вместо второго, связанного с 12 вольтовой шиной, впаивается переменный резистор с номиналом 68 кОм. Этим резистором и устанавливается требуемый уровень выходного напряжения. Включение блока питания осуществляется через механический выключатель, согласно указанной на корпусе блока питания схеме.

Устройство на микросхеме LM317

Довольно простая, но стабильно работающая схема зарядки легко выполняется на интегральной микросхеме LM317. Микросхема обеспечивает установку уровня сигнала 13,6 вольт при максимальной силе тока 3 ампера. Стабилизатор LM317 снабжён встроенной защитой от короткого замыкания.

Напряжение на схему прибора подаётся через клеммы от независимого блока питания постоянного напряжения 13−20 вольт. Ток, проходя через индикаторный светодиод HL1 и транзистор VT1, поступает на стабилизатор LM317. С его выхода непосредственно на АКБ через X3, X4. Делителем, собранным на R3 и R4, устанавливается необходимое значение напряжения для открывания VT1. Переменным резистором R4 задаётся ограничение тока подзарядки, а R5 уровень выходного сигнала. Выходное напряжение устанавливается от 13,6 до 14 вольт.

Схему можно максимально упростить, но её надёжность уменьшится.

В ней резистором R2 подбирают ток. В качестве резистора используется мощный проволочный элемент из нихрома. Когда АКБ разряжен, ток заряда максимальный, светодиод VD2 горит ярко, по мере заряда ток начинает спадать и светодиод тускнеет.

Зарядное из источника бесперебойного питания

Сконструировать зарядник можно из обычного бесперебойника даже с неисправностью узла электроники. Для этого удаляется из блока вся электроника, кроме трансформатора. К высоковольтной обмотке трансформатора на 220 В добавляется схема выпрямителя, стабилизации тока и ограничения напряжения.

Выпрямитель собирается на любых мощных диодах, например, отечественных Д-242 и сетевом конденсаторе 2200 мкФ на 35−50 вольт. На выходе получится сигнал с напряжением 18−19 вольт. В качестве стабилизатора напряжения используется микросхема LT1083 или LM317 с обязательной установкой на радиатор.

Подключив аккумуляторную батарею, выставляется напряжение, равное 14,2 вольта. Контролировать уровень сигнала удобно с помощью вольтметра и амперметра. Вольтметр подключается параллельно клеммам батареи, а амперметр последовательно. По мере заряда АКБ его сопротивление будет возрастать, а ток падать. Ещё проще выполнить регулятор с помощью симистора, подключённого к первичной обмотке трансформатора наподобие диммера.

При самостоятельном изготовлении устройства следует помнить про электробезопасность при работе с сетью переменного тока 220 В. Как правило, верно выполненный прибор зарядки из исправных деталей начинает работать сразу, требуется лишь только выставить тока заряда.

Иногда случается так, что аккумулятор в машине садиться и завести ее уже не получается, так как стартеру не хватает напряжения и соответственно тока, чтобы провернуть вал двигателя. В этом случае можно «прикурить» от другого владельца авто, чтобы двигатель заработал и аккумулятор стал заряжаться от генератора, однако для этого нужны специальные провода и человек, желающий вам помочь. Можно так же зарядить аккумулятор самостоятельно посредством специализированного зарядного устройства, однако они достаточно дорогие, и пользоваться ими приходится не особо часто. Поэтому в данной статье мы подробно рассмотрим устройство самоделки, а также инструкцию о том, как сделать зарядное устройство для автомобильного аккумулятора своими руками.

Устройство самоделки

Нормальное напряжение на аккумуляторе, отключенном от автомобиля, находится в пределах между 12,5 в и 15 в. Поэтому зарядное устройство должно выдавать такое же напряжение. Ток заряда должен быть равен примерно 0,1 от емкости, он может быть и меньше, но это увеличит время зарядки. Для стандартной батареи емкостью 70-80 а/ч ток должен быть равен 5-10 амперам в зависимости от конкретного аккумулятора. Наше самодельное зарядное устройство для АКБ должно соответствовать этим параметрам. Для сборки зарядного устройства для автомобильного аккумулятора нам потребуются следующие элементы:

Трансформатор. Нам подойдет любой из старого электроприбора или купленный на рынке с габаритной мощностью порядка 150 Ватт, можно больше, но не меньше, иначе он будет сильно нагреваться и может выйти из строя. Отлично, если напряжение его выходных обмоток составляет 12,5-15 В, а ток порядка 5-10 ампер. Посмотреть эти параметры можно в документации к вашей детали. Если же нужной вторичной обмотки нет, то необходимо будет перемотать трансформатор под другое выходное напряжение. Для этого:

Таким образом мы нашли или собрали идеальный трансформатор, чтобы сделать зарядное устройство для аккумулятора своими руками.

Нам также понадобятся:

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

Технология сборки

Чтобы сделать зарядное устройство для автомобильного аккумулятора своими руками, необходимо следовать пошаговой инструкции:

1. Создаем схему самодельной зарядки для АКБ. В нашем случае она будет выглядеть следующим образом:

2. Используем трансформатор ТС-180-2. Он имеет несколько первичных и вторичных обмоток. Для работы с ним нужно соединить последовательно две первичные и две вторичные обмотки, чтобы получить нужное напряжения и ток на выходе.

3. С помощью медного провода соединяем между собой выводы 9 и 9’.

4. На стеклотекстолитовой пластине собираем диодный мост из диодов и радиаторов (как показано на фото).

5. Выводы 10 и 10’ подключаем к диодному мосту.
6. Между выводами 1 и 1’ устанавливаем перемычку.

7. К выводам 2 и 2’ с помощью паяльника крепим сетевой шнур с вилкой.
8. В первичную цепь подключаем предохранитель на 0,5 А, 10-амперный соответственно во вторичную.
9. В разрыв между диодным мостом и аккумулятором подключаем амперметр и отрезок нихромовой проволоки. Один конец которой закрепляем, а второй должен обеспечивать подвижный контакт, таким образом будет меняться сопротивление и ограничиваться ток, подаваемый на аккумулятор.
10. Изолируем все соединения термоусадкой или изолентой и помещаем устройство в корпус. Это необходимо, чтобы избежать поражения электрическим током.
11. Устанавливаем подвижный контакт на конец проволоки, чтобы ее длинна и соответственно сопротивление были максимальны. И подключаем аккумулятор. Уменьшая и увеличивая длину проволоки, необходимо выставить нужное значение тока для вашего аккумулятора (0,1 от его емкости).
12. В процессе зарядки сила тока, подаваемая на аккумулятор, будет сама уменьшаться и когда она достигнет 1 ампера можно сказать, что аккумулятор зарядился. Желательно также контролировать непосредственно напряжение на батарее, однако для этого его необходимо отключить от з/у, так как при зарядке оно будет немного выше реальных значений.

Первый запуск собранной схемы любого источника питания или ЗУ всегда производят через лампу накаливания, если она загорелась в полный накал — или где-то ошибка, или первичная обмотка замкнута! Лампу накаливания устанавливают в разрыв фазного или нулевого провода, питающих первичную обмотку.

Данная схема самодельного зарядного устройства для АКБ имеет один большой недостаток – она не умеет самостоятельно отключать аккумулятор от зарядки после достижения нужного напряжения. Поэтому вам придется постоянно следить за показаниями вольтметра и амперметра. Есть конструкция, лишенная этого недостатка, однако для ее сборки потребуется дополнительные детали и больше усилий.

Правила эксплуатации

Недостаток самодельного зарядного устройства для аккумулятора 12В заключается в том, что после полной зарядки АКБ автоматическое отключение прибора не происходит. Именно поэтому Вам придется периодически поглядывать на табло, чтобы вовремя выключить его. Еще один важный нюанс – проверять ЗУ «на искру» категорически запрещается.

Среди дополнительных мер предосторожности следует выделить такие:

• при подключении клемм следите за тем, чтобы не перепутать «+» и «-», иначе простое самодельное зарядное устройство для АКБ выйдет из строя;
• подключение к клеммам нужно осуществлять только в выключенном положении;
• мультиметр должен иметь шкалу измерения свыше 10 А;
• при зарядке следует выкручивать пробки на аккумуляторе, во избежание его взрыва из-за закипания электролита.

Вот, собственно, и все что хотелось рассказать Вам о том, как правильно сделать зарядное устройство для автомобильного аккумулятора своими руками. Надеемся, что инструкция была для Вас понятной и полезной, т.к. этот вариант является одним из простейших видов самодельной зарядки для АКБ!

Также читают:

Наглядный пример готового изделия

Мастер-класс по созданию более сложной модели

У каждого автомобилиста наступал в жизни момент, когда, повернув ключ в замке зажигания не происходило абсолютно ничего. Стартер не проворачивался, а как следствие – машина не заводилась. Диагноз простой и ясный: аккумуляторная батарея полностью разряжена. Но имея под рукой даже самое простое зарядное устройство для аккумулятора с выходным напряжением 12 В, можно в течение одного часа восстановить АКБ и поехать по своим делам. Как сделать такое устройство своими руками, описано далее в статье.

Как правильно заряжать аккумуляторную батарею

Перед тем как сделать зарядное устройство для аккумулятора своими руками, следует узнать основные правила относительно его правильной зарядки. Если их не соблюдать, то ресурс батареи резко уменьшится и придётся покупать новую, так как восстановить аккумулятор практически невозможно.

Чтобы установить правильный ток, следует знать простую формулу: ток заряда равен току разряда батареи за период времени равный 10-ти часам. Это означает, что ёмкость АКБ следует разделить на 10. Например, для АКБ, ёмкостью 90 А/ч, необходимо установить ток заряда равный 9 Ампер. Если поставить больше, то произойдёт быстрый нагрев электролита и могут быть повреждены свинцовые соты. При меньшей силе тока понадобится очень много времени до полного заряда.

Теперь необходимо разобраться с напряжением. Для АКБ, разность потенциалов которых составляет 12 В, напряжение заряда не должно превышать 16.2 В. Это означает, что для одной банки напряжение должно быть в пределах 2.7 В.

Самое основное правило правильного заряда АКБ: не перепутать клеммы, во время присоединения зарядного устройство к аккумуляторной батареи. Неправильно подключённые клеммы получили название переполюсовке, что приведёт к немедленному вскипанию электролита и окончательному выходу из строя аккумулятора.

Необходимые инструменты и расходные материалы

Сделать качественное зарядное устройство своими руками можно только в случае, если под этими самыми руками будут находиться приготовленные инструменты и расходные материалы.

Перечень инструментов и расходных материалов:

• Мультиметр. Должен находится в инструментальной сумке каждого автомобилиста. Пригодится не только при сборке зарядного, но и в дальнейшем, при ремонте. Стандартный мультиметр включает в себя такие функции как измерение напряжения, силы тока, сопротивления и прозвонка проводников.
• Паяльник. Достаточно мощности в 40 или 60 Вт. Слишком мощный паяльник брать нельзя, так как высокая температура приведёт к порче диэлектриков, например, в конденсаторах.
• Канифоль. Необходима для быстрого увеличения температуры. При недостаточном прогреве деталей, качество пайки будет слишком низким.
• Олово. Основной скрепляющий материал, используется для улучшения контакта двух деталей.
• Термоусадочная трубка. Более новый вариант старой изоленты, легка в использовании и обладает лучшими диэлектрическими качествами.

Конечно, всегда под рукой должны находится такие инструменты как плоскогубцы, плоская и фигурная отвёртка. Собрав все вышеперечисленные элементы, можно приступать к сборке зарядного устройства для аккумуляторной батареи.

Последовательность изготовления зарядки на основе импульсного блока питания

Зарядка для аккумуляторов своими руками должна быть не только надёжной и качественной, но и обладать небольшой стоимостью. Поэтому нижеприведённая схема подходит идеально, для достижения подобных целей.

Готовая зарядка на основе импульсного источника питания

Что потребуется:

• Трансформатор электронного типа от китайского производителя Tashibra.
• Динистор КН102. Зарубежный динистор имеет маркировку DB3.
• Силовые ключи MJE13007 в количестве двух штук.
• Диоды КД213 в количестве четырёх штук.
• Резистор, с сопротивлением не менее 10 Ом и мощностью 10 Вт. При установке резистора меньшей мощности, он будет постоянно греться и очень скоро выйдет из строя.
• Любой трансформатор обратной связи, которые могут находится в старых радиоприёмниках.

Разместить схему можно на любой старой плате или купить для этого пластину недорого диэлектрического материала. После сборки схемы её необходимо будет спрятать в металлическом корпусе, который можно изготовить из простой жести. Схема должна быть изолирована от корпуса.

Пример зарядного устройства, смонтированного в корпусе старого системного блока

Последовательность изготовления зарядного устройства своими руками:

• Переделать силовой трансформатор. Для этого следует размотать его вторичную обмотку, так как импульсные трансформаторы Tashibra дают только 12 В, что очень мало для автомобильного АКБ. На место старой обмотки следует намотать 16 витков нового сдвоенного провода, сечение которого не будет меньше 0.85 мм.Новая обмотка изолируется, и поверх неё наматывается следующая. Только теперь необходимо сделать всего 3 витка, сечение провода – не менее 0.7 мм.
• Смонтировать защиту от короткого замыкания. Для этого понадобится тот самый резистор на 10 Ом. Его следует впаять в разрыв обмоток силового трансформатора и трансформатора обратной связи.

Резистор как защита от короткого замыкания

• С помощью четырёх диодов КД213 спаять выпрямитель. Диодный мост простой, может работать с током высокой частоты, и его изготовление происходит по стандартной схеме.

Диодный мост на основе КД213А

• Делаем ШИМ-контроллер. Необходим в зарядном устройстве, так как контролирует все силовые ключи в схеме. Его можно сделать самостоятельно, используя полевой транзистор (например, IRFZ44) и транзисторы обратной проводимости. Для этих целей идеально подходят элементы типа КТ3102.

ШИМ=контроллер высокого качества

• Произвести стыковку основной схемы с силовым трансформатором и ШИМ-контроллера. После чего получившуюся сборку можно закреплять в самостоятельно сделанном корпусе.

Данное зарядное устройство достаточно простое, не требует больших затрат при сборке, обладает маленьким весом. Но схемы, сделанные на основе импульсных трансформаторов нельзя отнести к категории надёжных. Даже самый простой стандартный силовой трансформатор будет выдавать более стабильные показатели чем импульсные устройства.

При работе с любым зарядным устройством следует помнить, что нельзя допускать переполюсовки. Данная зарядка защищена от подобного, но всё же перепутанные клеммы сокращают срок службы аккумуляторной батареи, а резистор переменного типа в схеме позволяет контролировать ток заряда.

Простое зарядное устройство своими руками

Для изготовления данной зарядки потребуются элементы, которые можно найти в отслужившем телевизоре старого типа. Перед их монтажом в новую схему, детали необходимо проверить с помощью мультиметра.

Основной деталью схемы является силовой трансформатор, который можно найти не везде. Его маркировка: ТС-180-2. Трансформатор такого типа имеет 2 обмотки, напряжение которых составляет 6.4 и 4.7 В. Чтобы получить необходимую разность потенциалов, эти обмотки следует соединить последовательно – выход первой соединить со входом второй посредством пайки или обыкновенного клеммника.

Трансформатор типа ТС-180-2

Также понадобятся диоды типа Д242А в количестве четырёх штук. Так как данные элементы будут собраны в мостовую схему, потребуется отвод излишнего тепла от них во время работы. Поэтому также необходимо найти или приобрести 4 радиатора охлаждения для радиодеталей, площадью не менее 25 мм2.

Осталась только основа, для которой можно взять пластину из стеклотекстолита и 2 предохранителя, на 0.5 и 10А. Проводники допускается использовать любого сечения, только входной кабель должен быть не менее 2.5 мм2.

Последовательность сборки зарядного устройства:

1. Первым элементом в схеме необходимо собрать диодный мост. Собирается он по стандартной схеме. Места выводов должны быть опущены вниз, а все диоды надо разместить на радиаторах охлаждения.
2. От трансформатора, с выводов 10 и 10′ провести 2 провода ко входу диодного моста. Теперь следует немного доработать первичные обмотки трансформаторов, а для этого припаять между выводами 1 и 1′ перемычку.
3. Припаять входные проводе к выводам 2 и 2′. Входной провод можно сделать из любого кабеля, например, от старого электрочайника или любого отслужившего бытового прибора. Если же в наличии есть только провод, то к нему необходимо присоединить вилку.
4. В разрыв провода, идущего до трансформатора, следует установить предохранитель, рассчитанный на 0.5А. В разрыв плюсового, который пойдёт непосредственно на клемму АКБ – предохранитель на 10А.
5. Минусовой провод, идущий от диодного моста, припаивают последовательно к обыкновенной лампе, рассчитанной на 12 В, мощностью не более 60 Вт. Это поможет не только контролировать зарядку аккумулятора, но и ограничить зарядный ток.

Все элементы данного зарядного устройства можно разместить в жестяном корпусе, также сделанном своими руками. Пластину стеклотекстолита закрепить болтами, а трансформатор смонтировать прямо на корпус, предварительно разместив между ним и жестью такую же стеклотекстолитовую пластину.

Игнорирование законов электротехники может привести к тому, что зарядное устройство будет постоянно выходить из строя. Поэтому заранее стоит распланировать мощность зарядки, в зависимости от которой и собирать схему. Если превысить мощность цепи, то должной зарядки АКБ не будет, если не будет превышения рабочего напряжения.

Самодельные зарядные устройства для аккумуляторов обычно имеют очень простую конструкцию, а дополнительно к тому и повышенную надежность как раз ввиду простоты схемы. Еще один плюс от изготовления зарядки своими руками – относительная дешевизна комплектующих и как результат – невысокая себестоимость прибора.

Почему сборная конструкция лучше покупного

Основная задача подобной техники – поддерживать на требуемом уровне заряд аккумуляторной батареи автомобиля в случае необходимости. Если разрядка АКБ произошла рядом с домом, где есть нужное устройство, то проблем не возникнет. В противном случае, когда нет подходящей техники для питания аккумулятор, и средств тоже недостаточно, можно собрать прибор своими руками.

Необходимость использования вспомогательных средств для подпитки АКБ автомобиля обусловлена в первую очередь низкими температурами в холодное время года, когда наполовину разряженная аккумуляторная батарея представляет собой главную, а иногда и вовсе не разрешимую проблему, если только вовремя не подзарядить АКБ. Тогда самодельные зарядные устройства для питания автомобильных аккумуляторов станут спасением для пользователей, которые не планируют вкладываться в такую технику, по крайней мере, в данный момент.

Принцип действия

До определенного уровня АКБ авто может получать питание от самого транспортного средства, а если точнее, от электрогенератора. После этого узла обычно устанавливается реле, ответственное за установку напряжения не более 14,1В. Чтобы аккумуляторная батарея зарядилась до предела, необходимо более высокое значение данного параметра – 14,4В. Соответственно, для реализации такой задачи как раз и применяются АКБ.

Основные узлы данного устройства – трансформатор и выпрямитель. В результате на выход подается постоянный ток с напряжением определенной величины (14,4В). Но почему наблюдается разбег с напряжением самой батареи – 12В? Это делается с целью обеспечения возможности зарядить АКБ, разряженной до уровня, когда значение данного параметра аккумулятора приравнивалось 12В. Если зарядка будет характеризоваться таким же по значению параметром, то в результате питание АКБ станет сложно выполнимой задачей.

Смотрим видео, самое простое устройство для заряда АКБ:

Но здесь есть нюанс: небольшое превышение уровня напряжения аккумуляторной батареи не является критичным, тогда как существенно завышенная величина этого параметра очень плохо скажется в дальнейшем на работоспособности АКБ. Принцип функционирования, которым отличается любое, даже самое простое зарядное устройство для питания автомобильного аккумулятора, заключается в повышении уровня сопротивления, что приведет к снижению зарядного тока.

Соответственно, чем больше значение напряжения (стремится к 12В), тем меньше ток. Для нормальной работы АКБ желательно устанавливать определенную величину тока заряда (порядка 10% от емкости). В спешке велик соблазн изменить значение этого параметра на большее, однако, это чревато негативными последствиями для самой аккумуляторной батареи.

Что потребуется для изготовления АКБ?

Основные элементы простой конструкции: диод и обогреватель. Если правильно (последовательно) подключить их к АКБ, можно добиться желаемого – аккумуляторная батарея будет заряжена через 10 часов. Но любителям экономить электроэнергию такое решение может не подойти, потому как расход в этом случае составит порядка 10 кВт. Работа полученного устройства характеризуется невысоким КПД.

Основные элементы простой конструкции

Но для создания подходящей модификации придется несколько видоизменить отдельные элементы, в частности, трансформатор, мощность которого должна быть на уровне 200-300 Вт. При наличии старой техники, подойдет данная деталь из обычного лампового телевизора. Для организации системы вентиляции пригодится кулер, лучше всего, если он будет от компьютера.

Когда создается простое зарядное устройство для питания аккумулятора своими руками, в качестве основных элементов выступает еще транзистор и резистор. Чтобы наладить работу конструкции, понадобится компактный снаружи, но довольно вместительный корпус из металла, хороший вариант – короб от стабилизатора.

В теории такого рода технику сможет собрать даже начинающий радиолюбитель, который ранее не сталкивался со сложными схемами.

Схема простого устройства для заряда аккумулятора

Основная трудность заключается в необходимости видоизменить трансформатор. При таком уровне мощности обмотки характеризуются невысокими показателями напряжения (6-7В), ток будет равен 10А. Обычно же требуется напряжение 12В или 24В, в зависимости от типоисполнения аккумуляторной батареи. Чтобы получить такие значения на выходе устройства, необходимо обеспечить параллельное соединение обмоток.

Поэтапная сборка

Самодельное зарядное устройство для питания аккумулятора автомобиля начинается с подготовки сердечника. Наматывание провода на обмотки выполняется с максимальным уплотнением, важно, чтобы витки плотно прилегали друг к другу, и не оставалось просветов. Нельзя забывать и об изоляции, которая ставится с интервалом в 100 витков. Сечение провода первичной обмотки – 0,5 мм, вторичной – от 1,5 до 3,0 мм. Если учесть, что при частоте 50 Гц 4-5 витков могут обеспечить напряжение 1В, соответственно, для получения 18В требуется порядка 90 витков.

Далее, подбирается диод подходящей мощности, чтобы выдерживать подаваемые на него в будущем нагрузки. Лучший вариант – генераторный диод автомобиля. Чтобы исключить риск перегрева, необходимо обеспечить эффективную циркуляцию воздуха внутри корпуса такого прибора. Если короб не перфорирован, следует позаботиться об этом до начала сборки. Кулер необходимо подключить к выходу зарядного устройства. Основная его задача – охлаждение диода и обмотки трансформатора, что учитывается при выборе участка для установки.

Смотрим видео, подробная инструкция по изготовлению:

Схема простого зарядного устройства для питания автомобильного аккумулятора содержит еще и переменный резистор. Для нормального функционирования зарядки необходимо получить сопротивление на уровне 150 Ом и мощность 5 Вт. Более прочих соответствует этим требованиям модель резистора КУ202Н. Можно подобрать отличный от этого вариант, но его параметры должны быть сходными по значению с указанными. Задача резистора заключается в регулировке напряжения на выходе устройства. Модель транзистора КТ819 также является наилучшим вариантом из ряда аналогов.

Оценка эффективности, себестоимость

Как видно, если необходимо собрать самодельное зарядное устройство для автомобильного аккумулятора, его схема более чем проста для реализации. Единственная трудность – компоновка всех элементов и установка их в корпус с последующим соединением. Но такую работу сложно назвать трудоемкой, а стоимость всех используемых деталей крайне мала.

Некоторые из деталей, а, быть может, и все наверняка найдутся у радиолюбителя дома, например, кулер от старого компьютера, трансформатор от лампового телевизора, старый корпус от стабилизатора. Что касается степени эффективности, то подобные устройства, собранные своими руками, не отличаются очень высоким КПД, однако, в результате все же справляются со своей задачей.

Смотрим видео, полезные советы специалиста:

Таким образом, крупных вложений в создание самодельной зарядки не требуется. Наоборот, все элементы стоят крайне мало, что выгодно оттеняет данное решение в сравнении с устройством, которое можно приобрести в готовом виде. Рассмотренная выше схема не отличается высокой эффективностью, но ее главный плюс – заряженный аккумулятор авто, хоть и спустя 10 часов. Можно усовершенствовать этот вариант или рассмотреть множество других, предлагаемых для реализации.

Проблемы с аккумуляторами — не такое уж редкое явление. Для восстановления работоспособности необходима дозарядка, но нормальная зарядка стоит приличных денег, а сделать ее можно из подручного «хлама». Самое главное — найти трансформатор с нужными характеристиками, а сделать зарядное устройство для автомобильного аккумулятора своими руками — дело буквально пары часов (при наличии всех необходимых деталей).

Процесс заряда аккумуляторов должен проходить по определенным правилам. Причем процесс заряда зависит от вида батареи. Нарушения этих правил приводит к уменьшению емкости и срока эксплуатации. Потому параметры зарядного устройства для автомобильного аккумулятора подбираются для каждого конкретного случая. Такую возможность предоставляет сложное ЗУ с регулируемыми параметрами или купленное специально под эту батарею. Есть и более практичный вариант — сделать зарядное устройство для автомобильного аккумулятора своими руками. Чтобы знать, какие параметры должны быть, немного теории.

Виды зарядных устройств для аккумуляторных батарей

Заряд аккумулятора — процесс восстановления израсходованной емкости. Для этого на клеммы аккумулятора подается напряжение, немного превышающее рабочие показатели АБ. Подаваться может:

• Постоянный ток. Время заряда — не менее 10 часов, в течении всего этого времени подается фиксированный ток, напряжение изменяется от 13,8-14,4 В в начале процесса до 12,8 В в самом конце. При таком виде заряд накапливается постепенно, держится дольше. Недостаток этого способа — необходимо контролировать процесс, вовремя отключить зарядное устройство, так как при перезаряде электролит может закипеть, что существенно снизит его рабочий ресурс.
• Постоянное напряжение. При заряде постоянным напряжением, ЗУ выдает все время напряжение 14,4 В, а ток изменяется от больших значений в первые часы заряда, до очень небольших — в последние. Потому перезаряда АБ не будет (разве что вы оставите его на несколько суток). Положительный момент этого способа — время заряда уменьшается (90-95% можно набрать за 7-8 часов) и заряжаемый аккумулятор можно оставить без присмотра. Но такой «экстренный» режим восстановления заряда плохо влияет на срок службы. При частом использовании постоянным напряжением АБ быстрее разряжается.

В общем, если нет необходимости спешить, лучше использовать заряд постоянным током. Если надо за короткое время восстановить работоспособность аккумулятора — подавайте постоянное напряжение. Если говорить о том, какое лучше сделать зарядное устройство для автомобильного аккумулятора своими руками, ответ однозначен — подающее постоянный ток. Схемы будут простые, состоящие из доступных элементов.

Как определить нужные параметры при зарядке постоянным током

Опытным путем установлено, что заряжать автомобильные свинцовые кислотные аккумуляторы (их большинство) необходимо током, который не превышает 10% от емкости батарей . Если емкость заряжаемой АБ 55 А/ч, максимальный ток заряда будет 5,5 А; при емкости 70 А/ч — 7 А и т.д. При этом можно ставить чуть меньший ток. Заряд будет идти, но медленнее. Он будет накапливаться даже если ток заряда будет 0,1 А. Просто для восстановления емкости потребуется очень много времени.

Так как в расчетах принимают, что ток заряда составляет 10%, получаем минимальное время заряда — 10 часов. Но это — при полном разряде аккумулятора, а его допускать нельзя. Потому фактическое время заряда зависит от «глубины» разряда. Определить глубину разряда можно, замерив вольтаж на АБ до начала заряда:

Чтобы рассчитать примерное время заряда АБ , надо узнать разницу между максимальным зарядом батареи (12,8 В) и текущим ее вольтажом. Умножив цифру на 10 получим время в часах. Например, напряжение на аккумуляторе перед зарядом 11,9 В. Находим разницу: 12,8 В — 11,9 В = 0,8 В. Умножив эту цифру на 10, получаем что время заряда будет около 8 часов. Это при условии, что подавать будем ток, который составляет 10% от емкости батареи.

Схемы зарядного устройства для авто АБ

Для заряда аккумуляторов обычно используется бытовая сеть 220 В, которая преобразуется в пониженное напряжение при помощи преобразователя.

Простые схемы

Наиболее простой и эффективный способ — использование понижающего трансформатора. Именно он понижает 220 В до требуемых 13-15 В. Такие трансформаторы можно найти в старых ламповых телевизорах (ТС-180-2), компьютерных блоках питания, найти на «развалах» блошиного рынка.

Но на выходе трансформатора получается переменное напряжение, которое необходимо выпрямить. Делают это при помощи:

В приведенных схемах присутствуют также предохранители (1 А) и измерительные приборы. Они дают возможность контролировать процесс заряда. Их из схемы можно исключить, но придется периодически использовать для контроля мультиметр. С контролем напряжения это еще терпимо (просто приставлять к клеммам щупы), то контролировать ток сложно — в этом режиме измерительный прибор включают в разрыв цепи. То есть, придется каждый раз выключать питание, ставить мультиметр в режиме измерения тока, включать питание. разбирать измерительную цепь в обратном порядке. Потому, использование хотя-бы амперметра на 10 А — очень желательно.

Недостатки этих схем очевидны — нет возможности регулировать параметры заряда. То есть, при выборе элементной базы выбирайте параметры так, чтобы на выходе сила тока была те самые 10% от емкости вашего аккумулятора (или чуть меньше). Напряжение вы знаете — желательно в пределах 13,2-14,4 В. Что делать, если ток получается больше желаемого? Добавить в схему резистор. Его ставят на плюсовом выходе диодного моста перед амперметром. Сопротивление подбираете «по месту», ориентируясь на ток, мощность резистора — побольше, так как на них будет рассеиваться лишний заряд (10-20 ВТ или около того).

И еще один момент: зарядное устройство для автомобильного аккумулятора своими руками, сделанное по этим схемам, скорее всего, будет сильно греться. Потому желательно добавить куллер. Его можно вставить в схему после диодного моста.

Схемы с возможностью регулировки

Как уже говорили, недостаток всех этих схем — в невозможности регулировки тока. Единственная возможность — менять сопротивления. Кстати, можно поставить тут переменный подстроечный резистор. Это будет самый простой выход. Но более надежно реализована ручная регулировка тока в схеме с двумя транзисторами и подстроечным резистором.

Ток заряда изменяется переменным резистором. Он стоит уже после составного транзистора VT1-VT2, так что ток через него протекает небольшой. Потому мощность может быть порядка 0,5-1 Вт. Его номинал зависит от выбранных транзисторов, подбирается опытным путем (1-4,7 кОм).

Трансформатор мощностью 250-500 Вт, вторичная обмотка 15-17 В. Диодный мост собирается на диодах с рабочим током 5А и выше.

Транзистор VT1 — П210, VT2 выбирается из нескольких вариантов: германиевые П13 — П17; кремниевые КТ814, КТ 816. Для отвода тепла устанавливать на металлической пластине или радиаторе (не менее 300 см2).

Предохранители: на входе ПР1 — на 1 А, на выходе ПР2 — на 5 А. Также в схеме есть сигнальные лампы — наличия напряжения 220 В (HI1) и тока заряда (HI2). Тут можно ставить любые лампы на 24 В (в том числе и светодиоды).

Видео по теме

Зарядное устройство для автомобильного аккумулятора своими руками — популярная тема для автолюбителей. Откуда только не извлекают трансформаторы — из блоков питания, микроволновок. . даже мотают сами. Схемы реализуются не самые сложные. Так что даже без навыков в электротехнике можно справиться самостоятельно.

Зарядное устройство для автомобильного аккумулятора своими руками | WDblog.RU

На чтение 4 мин.

Длительная эксплуатация автомобильного аккумулятора приводит к тому, что он теряет способность заряжать батарею. И чтобы не попасть в ситуацию, когда автомобиль не завелся в самый неподходящий момент, необходимо иметь под рукой самое простое устройство для зарядки аккумулятора.

Импульсные зарядки для АКБ

Главное преимущество таких зарядок – компактные размеры, относительная дешевизна комплектующих и простота изготовления. Кроме того, в отличие от трансформаторных, импульсные зарядки обеспечивают полный заряд батареи.

Смастерить такое устройство своими руками достаточно просто. И наибольшей популярностью по простоте изготовления и безотказной работе пользуются:

Зарядка для АКБ из блока питания компьютера:

Если у вас остался старый системный блок, из его блока питания получится отличная зарядка. Переделать его можно по простейшей схеме за минимум времени.

Чтобы зарядить автомобильный аккумулятор, достаточно 55-65 А/ч, что составляет всего 10% тока от емкости батареи. Выработать его способен любой блок питания емкостью от 150 Вт. Итак, для начала выпаиваем из источников ненужные провода -5В, +5В, -12В и +12В. Затем резистор R1 меняем на резистор 27 кОм. Отключаем от основного провода 16 вывод, а 15 и 14 обрезаем.

На задней стенке блока пропускаются сетевой шнур и кабель для присоединения к клеммам батареи аккумулятора. Также необходимо установить регулятор тока R10. Можно заменить его блоком резисторов, приготовленным заранее. Сделать его можно путем параллельного соединения двух резисторов мощностью 5 Вт. Хорошо подойдут 5W8R2J. Чтобы настроить зарядное устройство, на плату с резисторами закрепляют подстроечный резистор и удаляют часть дорожек.

Облуживаем и подпаиваем тонкие провода к выводам 1,14,15,16 микросхемы. Переменным резистором R10 регулируем напряжение холостого хода в рамках 13,8-14,5 В. На концы проводов припаиваем клеммы для подключения полученного зарядного устройства к АКБ. Изоляционные трубки желательно сделать разного цвета чтобы не перепутать.

Вот примерное фото того, что должно получиться:

Простейшее ЗУ с использованием адаптера:

Обычный 12-вольтовый адаптер легко приспосабливается под источник постоянного тока. Главное условие его работы – равенство напряжения аккумулятора и источника питания, иначе батарея заряжаться не будет.

Обрезаем провод адаптера и оголяем его на длину 5 см. Затем отдаляем друг от друга разноименные провода на расстояние 40 мм. К концу каждого провода прикрепляется клемма «крокодил» разного цвета для избежания путаницы. Клеммы подключают к АКБ плюс к плюсу и минус к минусу, после чего адаптер включают.

Главная трудность такого зарядного устройства – правильно выбрать источник питания и не допускать перегрева аккумулятора.

З

арядное устройство из бытовой лампочки и диода:

Нам потребуется:

• Полупроводниковый диод, пропускающий ток только в одном направлении. Подойдет обычная зарядка для ноутбука.
• Лампочка накаливания, мощностью до 200 Вт. Чем выше мощность лампы, тем быстрее скорость зарядки АКБ:
• Штекер, провода и клеммы «крокодил» разного цвета.

Если схема настроена верно, лампочка будет гореть в половину мощности. Если лампочка не включилась, значит в схеме необходимы доработки. Однако это может произойти и в том случае, когда аккумулятор полностью заряжен, что маловероятно (ток на клеммах маленький, а напряжение высокое).

Полная зарядка автомобильного аккумулятора занимает около 10 часов. После прошествия этого времени необходимо отключить зарядку от АКБ, иначе аккумулятор перегреется и выйдет из строя.

Если под рукой не оказалось ничего подходящего, а зарядить аккумулятор требуется срочно, сделать это можно при помощи обогревателя и мощного диода. Подключаем схему следующим образом: сначала диод, затем обогреватель, и после – аккумулятор. КПД такого устройства невелик, всего 1%, а количество электроэнергии уходит значительное. Кроме того это устройство ненадежно, но если другого способа не предвидится, оно вполне способно справиться с задачей.

Заключение

Чтобы своими руками сделать простейшее зарядное устройство, требуется хорошая техническая подготовка. Современный рынок предлагает огромный выбор зарядных устройств лучшего качества и надежности по минимальной цене. Поэтому намного проще приобрести надежное и функциональное устройство с гарантией, которое будет поддерживать стабильную работу и не подвергнет риску аккумуляторную батарею.

Зарядное устройство для автомобильного аккумулятора 12в своими руками. Самодельное зарядное устройство для автомобильного аккумулятора

Самодельная зарядка может пригодиться в том случае, если у Вас сядет АКБ и при этом под рукой не будет нормального электроприбора. Сделать его своими руками довольно просто, необходимо лишь иметь несколько основных элементов цепи. Далее мы подробно рассмотрим устройство самоделки, а также инструкцию о том, как сделать зарядное устройство для аккумулятора своими руками.

Устройство самоделки

Итак, для сборки зарядного устройства нам потребуются следующие элементы:

• Силовой трансформатор. Идеально подойдет деталь из старого телевизора. Обычно устанавливаются трансформаторы ТС-180-2, поэтому его мы и рассмотрим в статье.
• Стеклотекстолитовая пластина.
• Диоды Д242А – 4 шт., можно использовать изделия другой маркировки, но они обязательно должны быть рассчитаны на ток более 10 А.
• Радиаторы для диода – 4 шт., площадь по 25 см 2 (а лучше 32 см 2).
• Разборная электрическая вилка.
• Медные провода сечением не меньше, чем 2,5 мм 2
• Предохранитель на 10 А и 0,5 А.
• Паяльник.

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

Технология сборки

Чтобы сделать зарядное устройство для автомобильного аккумулятора своими руками, необходимо следовать пошаговой инструкции:

1. Создаем схему самодельной зарядки для АКБ. В нашем случае она будет выглядеть следующим образом:

2. Снимаем вторичные обмотки трансформатора телевизора (первичную нужно оставить) и подключаем их последовательно в цепи. В итоге должны получить 12,8 В на выходе, т.к. напряжения вторичных обмоток составляют 6,4 В и 4,7 В.

3. С помощью медного провода соединяем между собой выводы 9 и 9’.

4. На стеклотекстолитовой пластине собираем диодный мост из диодов и радиаторов (как показано на фото).

5. Выводы 10 и 10’ подключаем к диодному мосту.
6. Последовательно соединяем первичные обмотки телевизионного трансформатора ТС-180-2.
7. Между выводами 1 и 1’ устанавливаем перемычку.

8. К выводам 2 и 2’ с помощью паяльника крепим сетевой шнур с вилкой.
9. В первичную цепь подключаем предохранитель на 0,5 А, 10-амперный соответственно во вторичную.
10. Ограничиваем зарядный ток, подключив 12-вольтную лампочку в разрыв нулевого проводника, последовательно с самим АКБ. Мощность должна варьироваться в пределах 21-60 Вт.

Наглядный пример готового изделия

Правила эксплуатации

Недостаток самодельного зарядного устройства для аккумулятора 12В заключается в том, что после полной зарядки АКБ автоматическое отключение прибора не происходит. Именно поэтому Вам придется периодически поглядывать на табло, чтобы вовремя выключить его. Еще один важный нюанс – проверять ЗУ «на искру» категорически запрещается.

Среди дополнительных мер предосторожности следует выделить такие:

• при подключении клемм следите за тем, чтобы не перепутать «+» и «-», иначе простое самодельное зарядное устройство для АКБ выйдет из строя;
• подключение к клеммам нужно осуществлять только в выключенном положении;
• мультиметр должен иметь шкалу измерения свыше 10 А.

Очень много народа в последнее время обращаются с просьбой написать статью или заснять видео обзор про самое простое зарядное устройство для автомобильного аккумулятора. Решил написать статью и заснять ролик, чтобы не возникали вопросы связанные с зарядкой автомобильных аккумуляторов.

При этом, пользователи просят привести конструкцию самого простого варианта. Конечно, на скорую руку можно изготовить зарядное для авто, но без гальванической развязки от сети 220 Вольт, это очень опасно и не желательно всегда зарядить аккумулятор такой зарядкой (общий сборник зарядных устройств на скорую руку рассмотрим в следующей статье).

Самый дешевый блок питания — однозначно электронный трансформатор. Сейчас в магазинах такой блок на 60-80 ватт стоит всего один доллар. 60 ватт — довольно немалая мощность, это получается где-то 4-5 Ампер тока при напряжении 14 Вольт — вполне можно зарядить аккумулятор!

Электронный трансформатор не имеет защит, поэтому не замыкайте выходные провода, иначе будет плохо (в лучшем случае хлопок, в худшем — осколочные ранение с серьезными последствиями).

• Второй недостаток — блок не включается без выходной нагрузки.
• Третий недостаток — выходное напряжение переменное — 15кГц
• Четвертый недостаток — выходное напряжение 8-10 Вольт, недостаточно для зарядки автомобильного аккумулятора.

Исправить эти косяки можно за пол часа. Для начала добавим защиту от короткого замыкания и систему включения блока без выходной нагрузки, а также увеличим выходное напряжение до 14 Вольт.

Нам нужен проволочный резистор 3-10 Ом, чем больше номинал, тем меньше ток срабатывания защиты, советую использовать резистор 3-6 Ом.

Берем провод 0,8мм, складываем в 4 жилы и мотаем на каркасе трансформатора новую обмотку. Обмотка состоит из 12-14 витков.

После этого в том же направлении мотаем отдельную обмотку — всего 3 витка проводом 0,8мм (провод не критичен -0,4-0,8мм).

Смотрим на плату трансформатора и находим трансформатор ОС (обратная связь). Он в виде маленького колечка и состоит из 3-х независимых обмоток — 2 из них являются базовыми обмотками транзисторов по 3 витка каждая обмотка. Третья обмотка — обмотка ОС, состоит всего из одного витка. Выпаиваем эту обмотку и заменяем перемычкой. Дальше на этом же колечке мотаем 2 витка провода 0,8мм и подключаем последовательно резистор ОС, подключение делаем по фото.

Все готово — такая доработка реализовала защиту от КЗ на выходе, увеличила выходное напряжение блока и блок теперь включается без выходной нагрузки. Остается добавить диодный выпрямитель и сглаживающий конденсатор после выпрямителя. Желательно собрать полноценный диодный мост из диодов КД213, но разумеется можно любые другие импульсные диоды с током не менее 4-5 А, желательно 10 Ампер и более.

Электролит на 1000 мкФ (Можно 470-2200 мкФ, а можно вообще убрать)

На выходе напряжение порядка 14,5 Вольт. Подключаем блок в сеть 220 Вольт и измеряем напряжение. Дальше подключаем на зарядку аккумулятор НО! обязательно через амперметр. Если ток более 4 Ампер, то последовательно к одному из шин питания (плюс или минус) подключаем резистор на 5-10 ватт с сопротивлением 0.5-2,2 Ом — резистор нужно подобрать до тех пор пока не получим ток заряда порядка 4А (3,5-4А). Это нужно для того, чтоб блок не перегружался и не вышел из строя.

В конце несколько советов по безопасности.

Электронный трансформатор всегда подключайте в сеть 220 Вольт последовательно через лампу накаливания 220 Вольт 40-100 ватт, так удастся избежать взрывов при неправильном монтаже.

Не замыкайте выходные провода электронного трансформатора. Во время тестов не дотрагивайтесь платы устройства, когда трансформатор подключен в сеть 220 Вольт. Будьте предельно осторожны во время испытаний, чтобы избежать трагических последствий.

В видео ролике подробно рассказал про переделку, если кому лень читать статью, но все-таки интересно, то смотрите видео — до новых встреч на страницах сайта — АКА КАСЬЯН

Каждый владелец подержанного автомобиля сталкивается с необходимостью подзарядки аккумулятора. Кроме того, аккумуляторные батареи часто используются в качестве резервного (или основного) источника электроэнергии в гараже, сарае, на даче без централизованного снабжения электричеством.

Для восстановления заряда аккумулятора можно приобрести готовое , в предложении недостатка нет.

Используется для заряда аккумулятора автомобиля

Однако многие домашние мастера предпочитают изготавливать своими руками. Если у вас имеется радиотехническое образование – схему можно рассчитать самостоятельно. А для большинства любителей, умеющих держать в руках паяльник, мы предлагаем пару простых конструкций.

В первую очередь определимся, какие аккумуляторные батареи вам необходимо заряжать. Как правило, это кислотные стартерные АКБ, используемые в автомобилях.

Такую батарею можно недорого приобрести в автомагазине, или же использовать старую, оставшуюся от замены на вашем авто. б/у возможно и не сможет работать в качестве стартерного, но подключить к нему осветительное устройство (особенно светодиодное) или радиоприемник на даче – запросто.

Как правильно рассчитать самодельное зарядное устройство?

Первое правило, которое необходимо усвоить – это величина напряжения заряда.
Свинцовые батареи имеют рабочее напряжение в пределах 12,5 вольт. А вот для заряда необходимо подать напряжение в диапазоне 13,9 – 14,4 вольт. Соответственно, зарядное устройство необходимо делать именно с такими выходными параметрами.

Следующая величина – мощность.
Точнее сила тока, при которой не будет происходить падение напряжения на выходных клеммах ЗУ. Если вы не планируете заряжать батареи емкостью более 65 а/ч – достаточно стабильного тока 12 А.

Важно! Данную величину должен обеспечивать именно выходной каскад зарядного устройства, сила тока на входе 220 вольт будет в несколько раз меньше.

Маломощным зарядным устройством можно заряжать и батареи с высокой емкостью. Только времени потребуется значительно больше.

Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14.5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

Вот эти компоненты:

Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в ), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.

Сборка зарядного устройства

Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.

Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

Настройка выходного напряжения и зарядного тока

На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

Сейчас нет смысла собирать самостоятельно зарядное устройство для автомобильных аккумуляторов: в магазинах огромный выбор готовых устройств, цены на них приемлемы. Однако не будем забывать о том, что приятно что-то сделать полезное своими руками, тем более что простое зарядное устройство для автомобильного аккумулятора вполне можно собрать из подручных деталей, и цена его будет копеечной.

Единственное, о чем сразу стоит предупредить: схемы без точной регулировки тока и напряжения на выходе, которые не имеют отсечки тока по окончании заряда, пригодны для зарядки только свинцово-кислотных аккумуляторов. Для AGM и использование подобных зарядок приводит к повреждению аккумуляторной батареи!

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением. Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

Простое зарядное устройство с электронной регулировкой

Однако можно обойтись и без отмотки, дополнив схему электронным стабилизатором напряжения на выходе. К тому же такая схема будет удобнее в гаражном применении, так как позволит скорректировать ток заряда при просадках напряжения питания, ее используют и для автомобильных аккумуляторов небольшой емкости при необходимости.

Роль регулятора здесь выполняет составной транзистор КТ837-КТ814, переменный резистор регулирует ток на выходе устройства. При сборке зарядки стабилитрон 1N754A можно заменить советским Д814А.

Схема регулируемого зарядного устройства проста для повторения, и легко собирается навесным монтажом без необходимости в травлении печатной платы. Однако учтите, что полевые транзисторы размещаются на радиаторе, нагрев которого будет ощутим. Удобнее воспользоваться старым компьютерным кулером, подключив его вентилятор к выходам зарядного устройства. Резистор R1 должен иметь мощность не менее 5 Вт, его проще намотать из нихрома или фехраля самостоятельно или соединить параллельно 10 одноваттных резисторов по 10 ом. Его можно и не ставить, но нельзя забывать, что он защищает транзисторы в случае замыкания выводов.

При выборе трансформатора ориентируйтесь на выходное напряжение 12,6-16В, берите либо накальный трансформатор, соединив последовательно две обмотки, либо подбирайте готовую модель с нужным напряжением.

Видео: Самое простое зарядное устройство для АКБ

Переделка зарядного устройства от ноутбука

Однако можно обойтись и без поисков трансформатора, если под руками есть ненужное зарядное устройство от ноутбука – при простой переделке мы получим компактный и легкий импульсный блок питания, способный заряжать автомобильные аккумуляторы. Поскольку нам потребуется получить напряжение на выходе 14,1-14,3 В, ни один готовый блок питания не подойдет, однако переделка проста.
Посмотрим на участок типовой схемы, по которой собраны устройства такого рода:

В них поддержание стабилизированного напряжения осуществляет цепь из микросхемы TL431, управляющей оптопарой (на схеме не показана): как только напряжение на выходе превышает значение, которое задают резисторы R13 и R12, микросхема зажигает светодиод оптопары, сообщает ШИМ-контроллеру преобразователя сигнал на снижение скважности подаваемых на трансформатор импульсов. Сложно? На самом деле все просто смастерить своими руками.

Вскрыв зарядное устройство, находим недалеко от выходного разъема TL431 и два резистора, связанные с ножкой Ref. Удобнее настраивать верхнее плечо делителя (на схеме – резистор R13): уменьшая сопротивление, мы уменьшаем и напряжение на выходе зарядного устройства, увеличивая – поднимаем его. Если у нас ЗУ на 12 В, нам понадобится резистор с большим сопротивлением, если зарядное на 19 В – то с меньшим.

Видео: Зарядка для аккумуляторов авто. Защита от короткого замыкания и переполюсовки. Своими руками

Выпаиваем резистор и вместо него устанавливаем подстроечный, заранее настроенный по мультиметру на то же сопротивление. Затем, подключив к выходу зарядного устройства нагрузку (лампочку из фары), включаем в сеть и плавно вращаем движок подстроечника, одновременно контролируя напряжение. Как только мы получим напряжение в пределах 14,1-14,3 В, отключаем ЗУ из сети, фиксируем движок подстроечного резистора лаком (хотя бы для ногтей) и собираем корпус обратно. Это займет не больше времени, чем Вы потратили на чтение этой статьи.

Есть и более сложные схемы стабилизации, причем их уже можно встретить и в китайских блоках. Например, здесь оптопарой управляет микросхема TEA1761:

Однако принцип настройки тот же: меняется сопротивление резистора, впаянного между плюсовым выходом блока питания и 6 ножкой микросхемы. На приведенной схеме для этого использованы два запараллеленных резистора (таким образом получено сопротивление, выходящее из стандартного ряда). Нам нужно так же впаять вместо них подстроечник и настроить выход на нужное напряжение. Вот пример одной из таких плат:

Путем прозвонки можно понять, что нас интересует на этой плате одиночный резистор R32 (обведен красным) – его нам и надо выпаивать.

В Интернете часто встречаются похожие рекомендации, как сделать самодельное зарядное устройство из компьютерного блока питания. Но учитывайте, что все они по сути – перепечатки старых статей начала двухтысячных, и подобные рекомендации к более-менее современным блокам питания неприменимы. В них уже нельзя просто поднять напряжение 12 В до нужной величины, так как контролируются и другие напряжения на выходе, а они неизбежно «уплывут» при такой настройке, и сработает защита блока питания. Можно использовать зарядные устройства ноутбуков, выдающие единственное напряжение на выходе, они гораздо удобнее для переделки.

Схема зарядного устройства для автомобильного аккумулятора: мастерим своими руками

Приобрести хороший аппарат не так просто по причине высокой стоимости, а подделок очень много. Для собственников транспортных средств наступление зимнего периода — настоящая пытка по той причине, что аккумуляторы начинают барахлить, выходят из строя. Часто по утрам можно встретить водителей, которые просят «прикурить», вот только не сигарету, а АКБ.

Можно возить с собой портативное зарядное устройство, но не все могут купить такую роскошь. Мобильное ЗУ стоит баснословные суммы, которые не по карману среднестатистическому человеку. О том, как найти выход из положения и что можно смастерить, рассмотрим ниже.

Немного об АКБ
Аккумуляторная батарея необходима автомобилю для того, чтобы дать напряжение с показателем 12,0 Вольт при падении тока от генератора ниже 11,3 Вольт. При отсутствии процесса восстановления (дозарядки) АКБ на свинцовых стенках начинается процесс сульфатации, что приводит к короткому замыканию, потере ёмкости, выходу агрегата из строя.

Чаще всего процесс происходит в зимнее время при частом старте мотора. Вот почему механики настоятельно рекомендуют оставлять технику на ночлег в гараже или крытой стоянке.

Также раз в месяц нужно проводить подзарядку АКБ, а если проживаете в условиях с отрицательными температурами, то лучше два раза. Если вы действительно любите свой автомобиль, то снимите АКБ на ночь и оставьте его до утра в тёплом месте.

Подзарядку следует осуществлять постоянным током, величина которого всегда высчитывается по такой формуле: 0,1 от общей ёмкости батареи. Например, ёмкость АКБ равна 65А, значит, сила тока равна 6,5А.

Но, неоднократные исследования европейского и американского научных центров подтвердили тот факт, что чем меньше сила тока на подзарядке, тем медленнее происходит процесс сульфатации. Иными словами, чем меньше мы даём силу, тем дольше служит аккумулятор.

Автомеханики советуют оставлять батарею на длительный подзаряд на ночь в пределах 2–3 А, не более. Этого вполне будет достаточно для восстановления сил и длительного срока эксплуатации.

Существует и обратная сторона медали, она заключается в процессе десульфатации. То есть, процесс обратный сульфатации. Расписывать принцип его действия можно долго, но вкратце, это когда идёт систематическая перезарядка от стабильного тока.

Например, когда после восстановления заряда 12,8 или 13,3 Вольт, в батарею продолжает поступать ток. В итоге это приводит к закипанию АКБ, пластин, повышению плотности, химический состав электролита меняется, стенки — пластины рушатся.

Современные зарядные и зарядно-пусковые устройства оборудованы специальными датчиками.

Схемы простого зарядного устройства для аккумулятора автомобиля

Сразу отметим, что смастерить можно различной степени сложности зарядку, всё зависит от поставленных целей и мощностных показателей. Зарядное устройство (далее — ЗУ) понадобится каждый день, даже если батарея новая и мощная.

Жизненный пример: поставили машину, забыли выключить магнитолу на ночь, к утру АКБ разряжена. Запустить мотор с утра не получится.

И здесь следует различать: пуск силового агрегата проводится с полуоборота или нужно «маслать» долго и нудно. Это всё к тому, что от этого зависит степень заряда, который следует дать батареи.

Простейший пример: нужен источник постоянного тока с показателем 12 Вольт, а лучше от 12 до 24,5 В. Второй момент: строго ограниченное сопротивление. Подручное средство с такими характеристиками найти несложно.

Во многих семьях имеется портативная техника, цифровые гаджеты. Блок питания в самый раз, вот почему. Напряжение на выходе равно 19,5 вольт, сила тока равна 2,0 А. Внешний штекер — минус, внутренний — плюс.

Ограничителем напряжения может смело выступить автомобильная лампа накаливания. Более мощной перегружать не стоит, так как возможен сбой в работе блока питания.

Далее следует такая схема: входной разъем от блока в качестве минуса — лампа, как ограничитель сопротивления — плюсовая клемма батареи — плюс самого АКБ. В течение одного часа устройство подзарядится так, что силы тока достаточно будет для пуска мотора.

Нет блока питания или жалко использовать его не по назначению, тогда купите один раз выпрямительный диод. Изделие небольшое по размерам и много места не отнимет.

Смастерить ЗУ можно таким способом: снять непосредственно сам аккумулятор с транспортного средства. Создаём цепь, состоящую из точки — розетки (220В) — минусовая сторона диода — сторона со знаком плюс — ограничитель нагрузки — клемма АКБ со знаком минус — плюсовая клемма — вход в 220 В розетки.

Если нет под рукой автолампы, возьмите бытовую лампу на 220В. Достаточно будет 100 Ватт, но не менее. Сила тока будет равна половине ампера. Рассчитать это легко: напряжение умножаем на ток, и будет нам мощность.

За полную ночь такой подзарядки АКБ наберётся сил для прокрутки мотора налегке. Ну, а если вы додумаетесь совместить три лампы подряд, то увеличите силу тока ровно втрое.

Несмотря на такую простоту, неосторожное движение может привести серьёзным последствиям:

• перегорит блок питания;
• посыплются пластины от замыкания;
• прочие нежелательные моменты.

Блок питания для авто

Элементарная схема обычного зарядного устройства для автомобильного аккумулятора из блока питания выглядит так. Находим сам блок, читаем его величину напряжения, которая колеблется от 5 до 12 Вольт.

У каждой модели разный показатель. Вот на данном этапе многие совершают ошибку, когда не смотрят на показатель. Результат — созданное устройство работает нестабильно, показатели не соответствуют действительности.

Величина в 12 Вольт будет несколько маловата, нужно повысить её до уровня 15–16 Вольт. Сделать это можно с помощью подключения стороннего сопротивления в 1,0 кОм. В итоге, изменяем коэффициент передачи и повышаем выходное напряжение.

Самое сложное уже позади, теперь подключаем крокодилы, что это такое объяснять не стоит.

ЗУ трансформаторного типа

Этот вид наиболее распространённый в наше время, так как имеет выше класс безопасности, надёжности, простоты использования. Элементарная схема ЗУ состоит из трансформатора, выпрямительного моста, ограничителя сетевой нагрузки. Через цепь проходит ток большой величины и ограничитель должен быть надёжным и качественным.

Соблюдение безопасности

• Любой вид ЗУ должен устойчиво располагаться на огнестойкой поверхности;
• обязательно применять индивидуальные средства защиты в виде перчаток, защитных очков, коврика под ноги;
• постоянный контроль во время процесса зарядки, хотя бы на начальном этапе тестирования самодельного устройства;
• проверять силу тока, напряжение, температуру оборудования. При сильном, нетипичном нагревании, отключить от цепи питания и дать остыть. Найти источник неполадки.

Видео: Делаем простое зарядное устройство для АКБ с авто выключением при полном заряде

Зарядные устройства DIY

: полное руководство

Аккумулятор — одно из самых гениальных изобретений, когда-либо сделанных. Итак, принцип работы таков: он накапливает фиксированное количество энергии до того, как разрядится. Вот почему у нас есть аккумуляторные батареи. Следовательно, если у вас разряженная батарея, вы можете подключить ее к зарядному устройству и разрядить. Однако производительность ваших аккумуляторов зависит от зарядного устройства. Вот почему необходимо хорошее зарядное устройство. Но, если вы хотите сделать такое, существует множество зарядных устройств для аккумуляторов.Некоторые из них просты, например, светодиодное зарядное устройство для аккумуляторов, а некоторые — словно грызть пулю. К счастью, мы создали эту статью, чтобы показать вам, как сделать зарядные устройства для аккумуляторов своими руками. Вы готовы? Давайте нырнем!

Что такое зарядное устройство?

С точки зрения непрофессионала, зарядные устройства — это устройства, которые заряжают разряженные батареи.

Но давайте немного глубже.

Зарядные устройства для аккумуляторов — это устройства, которые в течение длительного периода питают аккумуляторы электрическим током.

Зарядное устройство с измерителем напряжения и мощности

Цель состоит в том, чтобы элементы батареи сохраняли достаточную мощность и работали в качестве источника энергии.И это то, что объединяет все зарядные устройства.

Однако есть некоторые отличия между дешевым зарядным устройством, сделанным своими руками, и зарядным устройством отличного качества.

Итак, вот в чем дело.

Дешевые зарядные устройства для аккумуляторов обеспечивают постоянное напряжение или ток до тех пор, пока они не отключатся.

Проблема с дешевыми зарядными устройствами;

Если оставить аккумулятор заряжаться слишком долго, он перезарядится.

Но если вы снимете его слишком рано, ваши батареи не будут иметь достаточно энергии для более продолжительной работы.

С другой стороны, качественные зарядные устройства используют более мягкий непрерывный заряд (обычно 3-5% от максимальной емкости аккумулятора) в течение более длительного времени.

Другой вариант зарядного устройства — это зарядное устройство с таймером. Это интеллектуальное зарядное устройство может автоматически отключаться.

Зарядное устройство с четырьмя аккумуляторными элементами

К сожалению, это не предотвращает перезарядку, потому что у каждой батареи разное время зарядки.

Какие материалы необходимы для изготовления зарядного устройства

Чтобы создать зарядное устройство, необязательно быть профессиональным производителем аккумуляторов. Вы можете сделать зарядное устройство своими руками прямо у себя дома.

Все, что вам нужно сделать, это следовать инструкциям и использовать подходящие материалы.

Итак, вот детали, необходимые для создания проекта зарядного устройства:

• Понижающий трансформатор (220 В / 14 В) X 1

• Свинцово-кислотная батарея (12 В / 7 Ач) X 1

• Зажимы для батареек типа «крокодил» X 1

• Клеммы держателя аккумулятора X 1

• Пленочные конденсаторы (1 мкФ / 105 Дж) X 1
• Паяльник X 1
• Шнуры питания X 1
• Паяльная проволока и флюс X 1
• Разъем питания постоянного тока X 1
• Разъем питания переменного тока (2-контактный) X 1
• Соединительные провода X 1

Схема зарядного устройства 12 В

Здесь, в этом разделе, мы покажем вам схему зарядного устройства 12 В.Вы можете использовать эту схему для зарядки любой аккумуляторной батареи 12 В, а также автомобильных аккумуляторов.

Схема включает только блок питания 12 В постоянного тока с амперметром, который контролирует напряжение зарядки.

Кроме того, два диода образуют двухполупериодный выпрямитель с центральным отводом, а конденсатор фильтрует выход выпрямителя, обеспечивая на выходе чистое 12-вольтное напряжение.

Схема, показывающая схему зарядного устройства, поглощающего аккумулятор 12 В

Здесь вы можете подключить его IC в нормальном режиме, где вы включаете R1 и R2 для настройки на требуемое напряжение.

ИС получает питание от стандартного трансформатора или диодного моста. После фильтрации напряжения через С1 напряжение устанавливается равным 14.

Следовательно, отфильтрованные 14 В постоянного тока поступают на входной контакт ИС.

Кроме того, вы можете прикрепить вывод ADJ IC к соединению резистора R1 и R2 (переменного резистора). Вы также можете настроить R2 так, чтобы оно соответствовало окончательному выходному напряжению емкости аккумулятора.

Без RC схема будет работать как источник питания LM 317, где вы не можете ощущать или контролировать ток в цепи.

Итак, RC и транзистор BC547, размещенные в цепи, могут определять ток, подаваемый на батарею.

Пока ток остается в безопасном диапазоне, напряжение остается на заданном уровне.

Однако, если ток превышает безопасный диапазон приложений, ИС снимает напряжение и падает, чтобы ограничить дальнейшее повышение тока и убедиться, что батарея остается в безопасности.

Понимание концепции зарядных устройств для самостоятельной сборки

Идея зарядного устройства для аккумуляторов звучит просто, и это так.Однако, даже если идея довольно проста, она требует некоторых трудоемких процессов.

Plus, одна из вещей, которые вам нужно сделать, это убедиться, что зарядное устройство не перезаряжается.

Итак, давайте рассмотрим самый простой способ сделать простое зарядное устройство.

Как это работает?

Чтобы батарея работала, ей необходимо преобразовать накопленную химическую энергию в полезную электрическую энергию. Как только в аккумуляторе заканчивается электролит, он разряжается; тогда вы должны зарядить его.

Итак, вот где приходит зарядное устройство.

Зарядное устройство для аккумулятора обеспечивает постоянный ток (DC) к аккумулятору, и израсходованный электролит восстанавливается.

Итак, теоретически, когда электролиты аккумулятора достигают полной зарядки, зарядное устройство должно прекратить подачу тока. На этом этапе вам нужно следить за состоянием аккумулятора и отключать USB-порт аккумулятора, когда он будет готов. Или, возможно, вы покупаете интеллектуальное зарядное устройство для аккумулятора / зарядное устройство USB для мобильного телефона.

Вы также можете использовать солнечную батарею и зажим для солнечной батареи для питания простой батареи.

Процесс зарядки аккумулятора

Весь процесс зарядки включает:

• Стабилизация
• Зарядка клемм аккумулятора
• Оптимизация скорости зарядки (увеличение потребляемой мощности как минимум на 10-20%)
• Прекращение (знание, когда прекратить подачу тока, чтобы сохранить аккумулятор в безопасности)

Также заряд а скорость разряда батареи представляет собой C-rate (скорость заряда).Он измеряет уровень заряда или разряда батареи с измеренной емкостью в Ач.

Например, если полностью заряженный аккумулятор емкостью 5 Ач разряжается с током 5 ампер, для полной зарядки аккумулятора потребуется час. Следовательно, большинство современных гаджетов, таких как ноутбуки, электромобили, зарядные устройства для мобильных телефонов, кухонные и домашние специальные приложения, электроинструменты и мобильные телефоны, используют литий-ионные аккумуляторы.

Литий-ионный аккумулятор

Почему?

Вход для литий-ионной батареи увеличивается при частой зарядке.

Схема литиевой батареи

Что происходит, когда аккумулятор перезаряжается из-за заряда аккумулятора?

Когда заряжаемый аккумулятор полностью заряжается, ему необходимо прекратить зарядку. Но стандартные зарядные устройства не могут определить, когда батарея достигла 100 процентов, поэтому они продолжают подавать ток в батарею.

По этой причине аккумуляторы нагреваются и могут выйти из строя. Это способ аккумуляторов избавиться от лишней энергии.Перезарядка батарей может не только повредить батарею, но и сократить ее срок службы.

Доступен широкий выбор зарядных устройств, таких как непрерывные зарядные устройства, интеллектуальные зарядные устройства с временной привязкой, простые зарядные устройства, интеллектуальные зарядные устройства, импульсные зарядные устройства, зарядные устройства с двигателем, солнечные зарядные устройства, быстрые зарядные устройства и трехступенчатые зарядные устройства.

В большинстве случаев зарядные устройства производятся для конкретной батареи из-за количества подаваемых ею токов и времени, необходимого для полной зарядки батарей.

К сожалению, это означает, что любое зарядное устройство, предназначенное для зарядки одного аккумулятора, может не работать с другим аккумулятором.

Итак, производители гаджетов советуют использовать для зарядки аккумуляторов одни и те же зарядные устройства. Таким образом, вы не повредите и не уменьшите срок службы батареи.

Если вы хотите максимально использовать возможности зарядного устройства, не пытайтесь заряжать батареи разной емкости или химического состава вместе.

Почему?

Существует высокий риск повреждения аккумуляторов со временем.

Как собрать зарядное устройство своими руками

Когда у вас будут готовы материалы, вы можете либо следовать инструкциям, либо соединить все параметры с помощью принципиальной схемы.

Итак, вот полное объяснение того, как работает схема:

Когда вы включаете аккумулятор, диод 1N5402 работает с напряжением 24 В постоянного тока, создавая полуволны 24 В постоянного тока на выходе зарядного устройства.

Хотя среднеквадратичное значение напряжения выглядит как 9–12 вольт, максимальное напряжение составляет 24 В, поэтому вы не можете подавать его непосредственно на батарею.

Если вы хотите уменьшить максимальное значение зарядного устройства, используйте лампочку вместе со схемой.

Итак, работа лампочки — поглощать максимальное значение напряжения. Таким образом, это обеспечивает более контролируемый выход на батарею. В конечном итоге это также становится саморегулирующимся из-за интенсивного свечения через нить накала лампы.

Но вы должны отметить это;

Все лампы имеют разное сопротивление, поэтому их характеристики могут отличаться.

По этой причине выходное напряжение и ток автоматически регулируются до разумного уровня заряда, который подходит для безопасной зарядки аккумулятора.

После установки лампочек вы будете знать, когда аккумулятор заряжается. Кроме того, лампочка постепенно гаснет по мере достижения своего порога.

Как только напряжение аккумулятора приблизится к 14,5 В, необходимо прекратить зарядку.

Быстрые шаги по созданию схемы зарядного устройства своими руками

Итак, вот быстрые шаги, которые вы должны предпринять, чтобы создать схему зарядного устройства DIY с выходной мощностью и аварийным питанием:

1: Создайте мостовой выпрямитель, подключив четыре диода 1N4007

2: Припаяйте клеммы + Ve и -Ve мостового выпрямителя ко вторичной обмотке не-C.Трансформатор T.

3: Обязательно обрезайте лишние части мостового выпрямителя

4: Затем припаяйте один конец конденсатора X-класса к положительной клемме источника переменного тока, а -v — к клемме первичной обмотки трансформатора.

5: Припаяйте зажимы типа «крокодил» к клемме мостового выпрямителя.

6: Подключите клеммы разъема питания постоянного тока к выходным клеммам зарядного устройства и проверьте цепь.

Заключительные слова

Вот и все, что вам нужно для создания зарядных устройств для аккумуляторов своими руками. Итак, видите ли, процесс создания не такой сложный, как вы ожидали.

Если вы будете следовать всем инструкциям в этой статье, вы в равной степени создадите качественные зарядные устройства, которые могут работать долго.

Итак, дайте нам знать, как ваш проект зарядного устройства работает для вас. Кроме того, если вам нужна дополнительная информация о схеме зарядного устройства, свяжитесь с нами.

Как восстановить батареи — твердые отходы и переработка

График работы в праздничные дни: пункты приема отказов открыты в четверг, 23 декабря 2021 г., с 7:00 до 14:00, ЗАКРЫТО — в канун Рождества и в день Рождества.

График работы в праздничные дни: пункты приема отказов открыты в четверг, 30 декабря, с 7:00 до 2:00: 00 вечера, ЗАКРЫТО — канун Нового года и Новый год

График праздников: Свалка открыта в четверг, 23 и 30 декабря 2021 года, с 8:00 до 15:30, ЗАКРЫТО — в канун Рождества и Рождества, а также в канун Нового года и Новый год

** ДО ДАЛЬНЕЙШЕГО УВЕДОМЛЕНИЯ: ВСЕ площадки по переработке и переработке твердых отходов округа Гаррет будут закрыты по вторникам и четвергам **

Свалка, расположенная по адресу 3118 Oakland Sang Run Road, теперь находится в зимнем расписании .Свалка открыта с понедельника по пятницу с 8:00 до 15:30. Суббота 8:00 — полдень, доступны только жилые контейнеры, основная камера закрыта.

Программа переработки пластмасс № 1 и № 2 возобновилась на объектах Kings Run, Bumble Bee, Grantsville, Garrett Hwy. И Landfill.

Как восстановить батареи? Является ли это возможным?

Большинство людей считают, что старую батарею нужно выбросить и заменить новой.Хотя это единственное решение для таких людей, есть еще один способ сэкономить деньги и получить 100% функциональную батарею. Пришло время поговорить о том, как восстановить батареи (да, восстановленные батареи будут работать как новые, и вы даже сможете их продать).

Вы должны знать, что восстановление батарей — очень простая процедура, и ее может сделать каждый человек. Вам понадобится немного времени и несколько гаджетов и предметов, но вы сможете получить совершенно новую батарею.Это означает, что ваш старый отремонтированный аккумулятор будет иметь такую ​​же емкость и те же функции, что и новый аккумулятор.

Если вы хотите знать, как восстановить батареи почти всех типов, обратите внимание на все детали, указанные ниже.

Кроме того, вы получите новую батарею, вы сэкономите деньги и не вызовете загрязнения окружающей среды. Таким образом мы можем снизить воздействие старых батарей на окружающую среду на 50%. В результате планета станет более здоровой, и вам не придется платить огромные деньги за новую батарею просто потому, что она очень дорогая.

Восстановление гибридной батареи

Гибридные автомобили — одни из лучших автомобилей на планете, они состоят из двух основных компонентов, поэтому они также просты. Основные компоненты — электродвигатель и аккумулятор. Аккумулятор может длиться до 200 000 миль в большинстве гибридных автомобилей. Если он будет поврежден, пока находится на гарантии, производитель заменит его. Однако большинство этих батарей служат дольше, поэтому они будут повреждены по истечении срока гарантии.В этом случае вы должны заплатить за новую гибридную батарею. Вы должны знать, что новый аккумулятор такого типа может стоить до 3000 долларов!

Это также означает, что восстановить батарею — отличное дело. Еще один факт, который вы должны знать, это то, что это возможно, и это очень просто.

Все гибридные батареи состоят из модулей. В некоторых машинах их больше, в некоторых меньше, но все они построены по одному и тому же принципу. Например, у Toyota Prius 28 модулей. Когда производитель заменяет батарею, он отремонтирует старую и снова продаст ее.

Хорошо, что вы можете делать то же самое. Фактически, все, что вам нужно сделать, это заменить поврежденный модуль, и этого аккумулятора хватит на долгое время. Цена на это исправление составляет около 700 долларов, поэтому оно намного дешевле, чем покупка нового. С другой стороны, восстановленный аккумулятор прослужит еще 6-7 лет, так что это тоже разумное вложение.

Как восстановить автомобильный аккумулятор

Автомобильные аккумуляторы — дорогие компоненты вашего автомобиля.Хорошо то, что вы можете отремонтировать их и получить новую батарею. Главный факт, который вы должны знать, это то, что восстановленный аккумулятор будет иметь до 70% мощности нового устройства, но это больше, чем нужно вашему автомобилю. Все, что вам нужно сделать, это выполнить эти простые шаги.

Вам понадобятся: дистиллированная вода, вольтметр, зарядное устройство и шприц.

1. Извлеките аккумулятор и снимите резину, защищающую колпачки. Затем снимите колпачки.У некоторых батарей может быть 6-7 крышек, а у некоторых их больше или меньше. Обязательно удалить их все.

2. Наполните аккумулятор дистиллированной водой и зарядите его. Имейте в виду, что не следует ставить крышки обратно. Поместите аккумулятор в зарядное устройство и зарядите его в течение часа. На отверстиях должны появиться пузыри.

Если пузырьков нет, поменяйте местами отрицательный и положительный провода и подождите 2 минуты. Теперь вы должны увидеть пузыри. Переверните провода в правильное положение и зарядите аккумулятор еще на 30 минут.

3. Вы также можете попробовать заменить кислоту внутри батареи и смешать новую кислоту с дистиллированной водой. Затем зарядите аккумулятор на несколько часов. В любом случае вы получите новую батарею, которой хватит на долгое время.

Как восстановить аккумулятор ноутбука

Восстановление аккумулятора ноутбука — это больше, чем просто возможность, и есть много разных способов добиться этого, но некоторые из них могут занять много времени. В любом случае, это лучший выбор просто потому, что новый аккумулятор для ноутбука стоит дорого и может стоить больше, чем новый ноутбук.

С другой стороны, все эти способы просты, и вы можете сделать их самостоятельно. На ноутбуках со съемными батареями это сделать намного проще, но вы можете попробовать эти шаги на ноутбуках с несъемными батареями.

Кроме того, не используйте эти растворы с новой батареей просто потому, что это будет иметь отрицательный эффект, и они выйдут из строя. В любом случае вы можете восстановить старую батарею, и вы сможете использовать этот ноутбук намного больше времени.Самое приятное то, что все решения ничего не стоят.

Решение 1
Извлеките аккумулятор из ноутбука и поместите его в пластиковый пакет.
Поместите его в морозильную камеру и подождите 12 часов. Затем выньте его из пакета и почистите.
Поместите его в ноутбук и полностью зарядите.

Если аккумулятор не протекает, вокруг него нет кислоты, этот способ будет успешным. В любом случае вы получите новую батарею, которой хватит на долгое время.Кроме того, вы можете повторить процедуру несколько раз.

Решение 2
Некоторые ноутбуки необходимо перезагрузить, чтобы увеличить время автономной работы. Это очень простое решение, но не очень удачное. Фактически, речь идет больше о повторной калибровке ноутбука, чем о ремонте аккумулятора. С другой стороны, большинство людей сказали, что это эффективное решение.

Зарядите аккумулятор до 100% заряда и оставьте ноутбук на 2-3 часа.
Теперь оставьте ноутбук отключенным от сети и подождите, пока аккумулятор полностью разрядится и ноутбук не выключится.
Оставить в таком состоянии на 5 часов.

Зарядите аккумулятор до 100% заряда. Известно, что это решение увеличивает время автономной работы и позволяет вашему ноутбуку получать более точную информацию об уровне заряда аккумулятора.

Решение 3
Похоже, что снижение температуры вашего ноутбука положительно сказывается на времени автономной работы.Все, что вам нужно сделать, это купить кулер и поставить на него ноутбук. Это снизит температуру батареи и ноутбука, поэтому батарея прослужит дольше. В теплые месяцы это даже лучше.

Решение 4
Этот метод более чем эффективен, но это трудоемкий процесс. В любом случае вам придется подключить аккумулятор и подождать, пока он не заполнится на 100%. Затем подождите, пока он почти не опустеет, около 5%. Затем снова подключите его и снова зарядите.Повторите процедуру несколько раз, пока не получите восстановленный аккумулятор.

Решение 5
Это решение может показаться странным, но оно очень простое. Кроме того, это возможно только в том случае, если в вашем ноутбуке есть съемный аккумулятор. Вам нужно будет подключить ноутбук и оставить заряжаться. Когда аккумулятор полностью зарядится, выньте аккумулятор из ноутбука. Если ваш ноутбук не может работать без аккумулятора, эта процедура не сработает. С другой стороны, если получится, время автономной работы будет увеличено.

Это возможно из-за того, что при этом вы остановите химический процесс в аккумуляторе и сбросите его. В результате ваша батарея сможет заряжаться намного лучше и оставаться заряженной в течение более длительного периода времени.

Восстановление никель-кадмиевых аккумуляторов

Вы должны знать, что никель-кадмиевые батареи также можно отремонтировать. Однако сначала вы должны знать, почему они повреждаются. Это происходит из-за кристаллов серы, которые в конечном итоге достигают обоих выводов и препятствуют зарядке.Эту проблему можно решить, так что ваших батареек хватит надолго. Кроме того, процедура более чем простая.

1. Вам понадобится конденсатор фотовспышки. Есть очень много дешевых фотоаппаратов этого типа, которые можно разобрать и использовать их части. Вы узнаете, что такое конденсатор, потому что это большая часть цилиндра.

2. Добавьте к конденсатору батарейный отсек и выключатель. Приклейте провода к большому черному цилиндру и соедините их с держателем батареи и переключателем.

3. Убедитесь, что все провода изолированы и не касаются ничего, что может проводить электричество.

4. Поместите щелочную батарею в конденсатор, а никель-кадмиевую батарею в держатель, который вы добавили ранее.

5. Затем нажмите переключатель и подождите, пока загорится светодиод. Затем повторите шаг. Имейте в виду, что вы должны услышать звук, это означает, что кристаллы серы разрушены и аккумулятор можно использовать снова.

Как только вы сделаете этот «гаджет», вы сможете использовать его для восстановления никель-кадмиевых батарей навсегда.Это может показаться сложным, но это очень просто, и вы не можете ошибиться. Кроме того, для этого приложения можно купить конденсатор, но это слишком дорого и не справится с работой лучше, чем это устройство.

Как восстановить свинцово-кислотные батареи

Свинцово-кислотные батареи дороги, поэтому их лучше отремонтировать, чем покупать новые. При этом есть возможность починить старую батарею и получить от нее еще несколько лет.В любом случае это простая процедура, но она может быть опасной, потому что кислота может быть опасной. В любом случае вам нужно будет выполнить следующие шаги.

Верните старые батареи к жизни вместо того, чтобы покупать новые.

1. Извлеките аккумулятор и откройте заглушки. Некоторые батареи имеют резиновую защиту, но ее тоже можно легко снять. Снимите все колпачки и не вставляйте их обратно, пока не закончите.

2. В большинстве случаев в батарее не хватает дистиллированной воды, и это основная проблема.В этом случае добавьте дистиллированную воду и зарядите аккумулятор. Еще раз не ставьте колпачки обратно. Помните, что при измерении вольтметром аккумулятор должен иметь напряжение от 13 до 14 вольт.

3. Если это не решит проблему, вы можете попробовать более агрессивный метод. Вы должны получить пакет с кислотой и заменить кислоту и добавить новую дистиллированную воду. В этом случае повторите процедуру с зарядкой, и вы получите новую батарею.

Не забывайте, что зарядка аккумулятора должна длиться от 10 до 12 часов, если вы используете медленное зарядное устройство.С другой стороны, если вы используете быстрое зарядное устройство, вы можете зарядить его менее чем за 6 часов. Лучше измерять уровень заряда батареи вольтметром во время зарядки, чтобы получить наилучшие результаты.

Имейте в виду, что этот тип кислоты может быть опасен, поэтому это не очень безопасная процедура, но вы можете справиться с этим и быть полностью защищенными, если наденете очки и перчатки. То же самое, если вы планируете полностью заменить аккумуляторную кислоту.

В некоторых случаях, если аккумуляторные элементы повреждены, вы не получите 100% заряда аккумулятора, как когда он был новым.С другой стороны, вы получите более 70% заряда батареи, которая была новой. Этого достаточно для большинства аккумуляторов просто потому, что этого достаточно для их приложений.

Если вы научитесь ремонтировать батареи, это положительно скажется на окружающей среде и на планете в целом. В то же время вы сэкономите деньги и сможете продлить срок службы ваших батарей. С другой стороны, все эти процедуры очень просты.

BatteryAZ Авторские права © 2020.

Самое простое зарядное устройство для литий-полимерных аккумуляторов своими руками — схема

Вот самое простое зарядное устройство, которое вы можете найти.

Вы даже можете заменить подстроечный потенциометр некоторыми фиксированными резисторами, но это займет много времени, если у вас нет более дорогих прецизионных резисторов. (должно быть более 1%)

Идея довольно проста, установите регулятор на необходимое максимальное напряжение заряда, здесь 4.2V.

Последовательный резистор ограничивает максимальный ток, подаваемый на батарею.

Обратите внимание, что это не источник постоянного тока. Ток будет максимальным при минимальном напряжении батареи. (то есть 3 В мин. для липо)

Затем по мере зарядки аккумулятора ток будет постепенно уменьшаться.

На самом деле это будет похоже на зарядку конденсатора.

Зарядка с такой конструкцией займет больше времени, чем зарядка с использованием настоящего зарядного устройства постоянного тока, но не так много, как можно было бы ожидать.

Если вы заряжаете липо более высоким током, это означает, что шаг заряда при постоянном токе будет короче, но тогда шаг при постоянном напряжении будет длиннее …

Таким образом, на практике коэффициент усиления между зарядкой при 0,5 ° C или 1 ° C очень мал. .

R1, R2, R3 могут составлять 1/4 Вт.

Вы можете дополнительно использовать многооборотный триммер для R3, чтобы повысить точность.

R4 должен иметь мощность 2 Вт для максимального заряда от 800 мА до 1,5 А. (см. значения ниже для других зарядных напряжений)

(примечание R4 находится в нижнем диапазоне 0-10 Ом, а не кОм)

Зарядный ток ниже 800 мА можно обеспечить с помощью резистора 1 Вт.

Зарядное устройство на 1 элемент 4,2 В: (мин. Пост. Ток = 6 В)

Оставьте компоненты, как показано.

Отрегулируйте R3 до 4,20 вольт без нагрузки.

Значения R4 для установки максимального тока заряда:

1,2 Ом 2 Вт = 1 А

1,8 Ом 2 Вт = 1,5 А

2,2 Ом 1 Вт = 550 мА

2W = 550 мА Зарядное устройство для ячеек 8,4 В: (Мин. пост. ток = 10,5 В)

Отрегулируйте R3, пока не достигнете 8.40 вольт без нагрузки.

Значения R4 для установки максимального тока заряда:

2,2 Ом 3 Вт = 1 А

1,8 Ом 5 ​​Вт = 1,33 А

4,7 Ом 2 Вт = 550 мА

9000 ячеек Зарядное устройство V: (DC в мин. = 15 В)

Измените R3 на 220 Ом.

Отрегулируйте R3 до 12,60 вольт без нагрузки.

Значения R4 для установки максимального тока заряда:

3.3 Ом 5 ​​Вт = 1 А

2,7 Ом 5 ​​Вт = 1,33 А

6,8 Ом 2 Вт = 500 мА

Зарядное устройство на 4 ячейки 16,8 В: (постоянный ток мин. = 18,5 В)

Изменить к резисторам в серии: 2.2кОм + 330Ом.

Измените R3 на 220 Ом.

Отрегулируйте R3 до 16,80 вольт без нагрузки.

Значения R4 для установки максимального тока заряда:

4,7 Ом 5 ​​Вт = 1 А

3.3 Ом 10 Вт = 1,5 А

10 Ом 3 Вт = 500 мА

Три важных замечания по поводу этой схемы:

-Вы ДОЛЖНЫ использовать радиатор и, возможно, небольшой вентилятор. Чем больше количество ячеек, тем оно должно быть больше.

— Поддерживайте входное напряжение на уровне, близком к напряжению заряда + 1,75 В, но все же выше.

— LM317 пропускает ток в противоположном направлении. Это означает, что вы не должны оставлять аккумулятор подключенным к автономному зарядному устройству.

Обратите внимание, что +1,75 довольно мало по сравнению с иногда рекламируемым падением напряжения 3 В.

Это связано с тем, что падение напряжения уменьшается по мере уменьшения тока.

Это хорошо соответствует поведению этого зарядного устройства, которое постепенно снижает ток.

В зависимости от вашей марки и выбора регулятора напряжения вам может потребоваться немного увеличить это значение для достижения полной зарядки.

Если вы не можете установить целевое напряжение заряда, регулируя потенциометр, вероятно, ваше входное напряжение должно быть выше.

(или ваши резисторы выходят за пределы допуска)

Сначала создайте его, а затем, когда вы будете удовлетворены, вы сможете улучшить его … продолжайте читать!

Как зарядить автомобильный аккумулятор (5 шагов своими руками)

Автомобильный аккумулятор стоит между вами и тем местом, куда вы хотите отправиться. Когда он работает правильно, вас ничто не сдерживает. Когда он умирает, заводить машину становится очень сложно. Вот почему так важно знать, как эффективно заряжать автомобильный аккумулятор.

Мы рассмотрим шаги, необходимые для зарядки автомобильного аккумулятора, и обсудим, что делать, если он не держит заряд.

Как зарядить автомобильный аккумулятор

Зарядка автомобильного аккумулятора может показаться простой задачей. Однако, чтобы сделать это правильно, вам потребуются определенные знания. Вот как безопасно зарядить автомобильный аккумулятор. Не забывайте всегда использовать средства защиты глаз и кожи при работе с автомобильными аккумуляторами.

Вот лучший способ зарядить автомобильный аккумулятор:

1. Выключить все

Прежде чем вы начнете, очень важно выключить все в машине.Сюда входят электрические элементы, а также внешнее и внутреннее освещение. Если вы оставите эти предметы включенными, аккумулятор может разрядиться во время зарядки.
Некоторые модели автомобилей также требуют снятия клемм аккумулятора перед зарядкой, чтобы не повредить электрические детали. Чтобы убедиться в этом, обратитесь к руководству по ремонту для вашей конкретной модели автомобиля.
Если вам нужно проверить аккумулятор при включении, воспользуйтесь вольтметром. Коснитесь штырями соответствующих клемм аккумулятора, чтобы получить показания. 12.От 4 до 12,7 вольт означает, что ваш 12-вольтовый автомобильный аккумулятор заряжен. Все, что ниже 12 вольт, указывает на низкое напряжение, в результате чего у вас остается аккумулятор, который может не запустить двигатель.

2. Установить тариф

На зарядном устройстве вы хотите установить скорость заряда, прежде чем подключать его к аккумулятору. Если у вас очень простое зарядное устройство, у вас может не быть этих опций. Обычно скорость заряда колеблется от 2 до 10 ампер.
В большинстве случаев вам нужно заряжать аккумулятор на самом низком уровне.Выполняя медленную зарядку, вы сохраняете аккумулятор в хорошем состоянии. Это также предотвращает перезарядку аккумулятора. Единственный раз, когда вы должны использовать настройку быстрой зарядки, — это если вам сразу нужна батарея. Это позволит вам быстро вернуться в дорогу, но значительно сократит срок службы батареи.

3. Очистите клеммы аккумуляторной батареи

Найдите положительную и отрицательную клеммы аккумуляторной батареи. Снимите пластиковую крышку с положительной клеммы и удалите ржавчину проволочной щеткой.
Если вы не можете удалить коррозию щеткой, попробуйте вместо нее пасту из пищевой соды. Очистив аккумулятор, вы убедитесь, что зарядное устройство обеспечивает хорошее соединение.

4. Подключите зарядное устройство

Поместите зарядное устройство в безопасное место на близком расстоянии. Соедините зажим, содержащий красный кабель, с плюсовой клеммой на аккумуляторной батарее. Убедитесь, что он подключен и не упадет.
Затем проделайте то же самое с черным кабелем и отрицательной клеммой аккумулятора.После подключения зарядного устройства его можно включать.

5. Зарядка и проверка аккумулятора

Оставьте зарядное устройство подключенным до полного заряда. Иногда это может занять всю ночь. После того, как аккумулятор зарядится, снимите зажимы в порядке, обратном их установке.
Закройте крышку терминала и попытайтесь завести двигатель. Если все работает нормально, о батарее можно не беспокоиться. Однако, если аккумулятор не работает, возможно, вам потребуется его замена.

Медленная зарядка или быстрая зарядка, что лучше?

Лучший способ зарядить автомобильный аккумулятор — это медленно заряжать его для здоровья вашего аккумулятора. Слишком быстрая зарядка автомобильного аккумулятора может привести к его повреждению. Поэтому лучше всегда заряжать с меньшим током в течение более длительного периода, если вы не торопитесь.

Для чего нужен автомобильный аккумулятор?

Почему автомобильный аккумулятор так важен и почему вы должны постоянно заряжать его? Во-первых, автомобильный аккумулятор обеспечивает возможность запуска двигателя.Когда вы вставляете ключ в замок зажигания, аккумулятор отвечает за подачу напряжения, необходимого для включения стартера.

Кроме того, автомобильный аккумулятор подает напряжение на двигатель во время его работы и питает важные аксессуары. Без него у вас не было бы фар, автомобильного радио или чего-либо еще электронного в автомобиле.

Сколько времени нужно заряжать автомобильный аккумулятор

Определение времени зарядки аккумулятора зависит от нескольких факторов.Во-первых, это будет зависеть от того, какое зарядное устройство вы используете. Кроме того, это зависит от того, насколько разряжена батарея.

Полная зарядка автомобильного аккумулятора может занять от пары часов до нескольких дней. Использование частично заряженной батареи возможно, но есть шанс оказаться где-нибудь в затруднительном положении в ожидании толчка.

Если вам действительно нужно запустить двигатель от внешнего источника, не забудьте после этого оставить двигатель работающим. Лучше всего прокатиться и дать генератору зарядить аккумулятор, прежде чем выключать его.Если вы выключите двигатель слишком быстро после запуска от внешнего источника, вы можете снова оказаться в затруднительном положении.

Если аккумулятор полностью разряжен, возможно, что запуск от внешнего источника не сработает. Даже если вы оставите его подключенным к автомобильному зарядному устройству, вы заметите, что ничего не происходит.

Что делать, если автомобильный аккумулятор не держит заряд

Если ваш аккумулятор не держит заряд, вам нужно будет заменить его. Перед тем, как буксировать его в местный автомобильный магазин, попробуйте новый аккумулятор.Если вы столкнетесь с теми же проблемами после замены батареи, возможно, это вовсе не ваша проблема. Фактически, многие люди заменяют автомобильный аккумулятор только для того, чтобы обнаружить, что генератор неисправен, оставляя аккумулятор без возможности заряжаться.

Как зарядить автомобильный аккумулятор с помощью зарядного устройства или без него: Зарядка аккумулятора своими руками

Разряженный автомобильный аккумулятор может помешать вашим планам. К счастью для вас, вы нашли статью о , как зарядить автомобильный аккумулятор , которая поможет вам больше никогда не иметь дело с разряженным автомобильным аккумулятором.Кроме того, это руководство поможет вам узнать, что делать, если у вас разрядился автомобильный аккумулятор.

Мы расскажем, как запустить автомобиль от внешнего источника, чтобы вы могли добраться до нужного места, если у вас нет времени для зарядки аккумулятора. Прочтите, чтобы узнать все, что вам нужно знать о « зарядка автомобильного аккумулятора своими руками».

Если вы обнаружили разряженный автомобильный аккумулятор, вы можете зарядить его несколькими способами. Мы ответим на все возможные вопросы, которые могут у вас возникнуть по поводу этих различных вариантов.Двумя основными вариантами зарядки автомобильного аккумулятора в домашних условиях являются перемычки , или , зарядное устройство. Мы подробно рассмотрим каждый из них ниже.

Зарядить автомобильный аккумулятор в домашних условиях можно двумя способами: 1. с помощью соединительных кабелей или 2. с помощью зарядного устройства.

Как зарядить разряженный автомобильный аккумулятор с помощью зарядного устройства

Теперь мы поговорим о более длительном способе зарядки автомобильного аккумулятора, но это более надежный метод. Иногда батарея слишком разряжена, чтобы перепрыгнуть через , и тогда вам придется попробовать зарядить ее с помощью зарядного устройства .В других случаях аккумулятор некоторое время не используется, и это еще одна веская причина для зарядки автомобильного аккумулятора с помощью зарядного устройства. Как вы увидите, зарядить аккумулятор с помощью зарядного устройства так же просто, как прыгнуть автомобильный аккумулятор, поэтому не бойтесь заряжать аккумулятор дома .

Прежде чем вдаваться в подробности о том, как заряжать автомобильный аккумулятор с помощью зарядного устройства, многие из вас могут задаться вопросом, можно ли даже зарядить разряженный аккумулятор. Ответ: да, можно, но это займет некоторое время, особенно если батарея действительно разряжена.В зависимости от силы тока холодного пуска батареи и силы тока, при которой вы заряжаете, батарея будет определять, сколько времени это займет. На шесть ампер аккумулятор может заряжаться до восьми часов для самых маленьких и до шестнадцати часов для более мощных. При более высоком усилителе это время можно сократить вдвое. Например, при десяти амперах время составляет половину, а при тридцати амперах для зарядки аккумулятора требуется всего от двух до четырех часов.

Поскольку это занимает так много времени, вам может быть интересно, можно ли зарядить аккумулятор за ночь , и ответ — да, вы можете зарядить автомобильный аккумулятор за ночь.На самом деле это один из лучших моментов для этого, поскольку для зарядки аккумулятора требуется очень много времени, и это помогает убедиться, что аккумулятор достаточно долго находится в зарядном устройстве. Это означает, что вы можете подключить аккумулятор вечером, а затем оставить его подключенным на всю ночь. Утром аккумулятор должен быть полностью заряжен и готов к работе. Кроме того, делая это на ночь, вы можете сделать это при более низком токе, что поможет вашей батарее работать дольше, и большинство зарядных устройств отключаются, когда батарея полностью заряжена, поэтому вам не нужно беспокоиться о повреждении батареи.

Итак, теперь, когда некоторые из этих вопросов не рассматриваются, мы перейдем к шагам, как зарядить автомобильный аккумулятор с помощью зарядного устройства.

1. Достаньте зарядное устройство.
2. Поместите зарядное устройство в такое место, где кабели не будут мешать, а вокруг него будет открытое пространство.
3. Подключите зарядное устройство к источнику питания.

Если вы собираетесь заряжать аккумулятор в течение длительного периода , то лучше всего снять автомобильный аккумулятор с автомобиля, чтобы не оставлять капот открытым и не прокладывать провода через этаж.Кроме того, если ваши кабели не доходят до аккумулятора, вам придется его снять. Если вы извлекаете аккумулятор, перейдите к шагу 4 и продолжайте по порядку. Если аккумулятор не извлекается, перейдите к шагу 6. ​​

1. Снимите автомобильный аккумулятор с автомобиля, отсоединив отрицательную и положительную клеммы, а затем выньте.
2. Поместите аккумулятор рядом с зарядным устройством на устойчивую поверхность.
3. Подсоедините черный зажим к отрицательной клемме аккумулятора.
4. Подсоедините красный зажим к положительной клемме аккумулятора.
5. Установите в зарядном устройстве соответствующий ток, при котором вы хотите заряжать.
6. Включите зарядное устройство.
7. Оставьте аккумулятор на время, необходимое для его полной зарядки, или на ночь.

Убедитесь, что ваше зарядное устройство имеет автоматическое отключение или переключается на постоянную подзарядку, прежде чем оставить его, чтобы не перезарядить и не повредить аккумулятор.

1. Вернувшись, проверьте индикатор заряда аккумулятора и убедитесь, что он полностью заряжен.
2. Если он полностью заряжен, то отключите зарядное устройство.Если он не полностью заряжен, оставьте аккумулятор подключенным на более длительный срок.
3. После зарядки аккумулятора и выключения зарядного устройства отсоедините красный положительный зажим, а затем черный отрицательный зажим.
4. Установите аккумулятор, если вы его сняли.
5. Заведите автомобиль, чтобы убедиться, что заряд сработал.
6. Вы можете выключить автомобиль, а затем поставить зарядное устройство.

Как зарядить разряженный автомобильный аккумулятор без зарядного устройства

Другой метод зарядки автомобильного аккумулятора, который мы рассмотрим, — это перемычки .Причина, по которой мы сначала рассмотрим этот метод, заключается в том, что это самый быстрый вариант , чтобы ваша машина снова заработала и поехала.

Если батарея разрядилась, скорее всего, вы пытались куда-то поехать и вам нужно как можно быстрее решить проблему. К счастью, перемычки позволяют легко решить проблему. Все, что вам нужно для зарядки автомобильного аккумулятора методом перемычки, — это перемычки и другого автомобиля . Не волнуйтесь, если у вас под рукой нет другого автомобиля или предмета с аккумулятором, мы рассмотрим другой вариант ниже, как прыгнуть на машине.

1. Приобретите комплект соединительных кабелей.
2. Подойдите к другому автомобилю достаточно близко, чтобы кабели от их аккумулятора доходили до вашего при подключении.

Батареи могут быть в любом положении в автомобиле, поэтому нахождение на открытом пространстве, таком как парковка или подъездная дорожка, делает это более доступным, чем в гараже, но иногда вам просто нужно иметь дело с ситуацией и иметь длинную перемычку кабели могут упростить задачу.

1. Откройте капот обоих автомобилей и используйте подпорку капота, чтобы держать капот открытым;
2. Очистите клеммы аккумуляторной батареи от следов коррозии на любом автомобиле.Клемма аккумулятора — это приподнятая металлическая деталь, от которой идет провод;
3. Подключите черный зажим с одной стороны соединительных кабелей к отрицательной клемме на мертвой машине;
4. И красный зажим с той же стороны перемычек к плюсовому выводу на разряженном аккумуляторе;
5. Подключите черный зажим с другого конца соединительных кабелей к отрицательной клемме на исправной машине;
6. А затем красный зажим с того же конца к плюсовому выводу на исправной машине.

При подключении соединительных кабелей убедитесь, что обе машины выключены, и они подключены полностью и плотно, иначе это не сработает.

1. Запустите рабочую машину и дайте ей поработать около минуты;
2. Попробуйте завести мертвую машину;
3. Если мертвый автомобиль по-прежнему не заводится, то увеличьте обороты двигателя движущегося автомобиля;
4. Попробуйте еще раз завести мертвую машину.

Если мертвый автомобиль по-прежнему не заводится, значит, аккумулятор слишком разряжен, чтобы его можно было перепрыгнуть, или у транспортного средства, которое вы используете для прыжка, недостаточно сильного аккумулятора.

1. На этом этапе пора отсоединить кабели. Снимите черный зажим и красный зажим с работающей машины, а затем подойдите к мертвой машине и снимите оба зажима.
2. Теперь вы можете выключить или переместить работающую машину туда, где вы хотите.
3. Если ранее мертвый автомобиль едет, то теперь рекомендуется проехать на нем не менее 20 минут, чтобы зарядить аккумулятор. Если мертвый автомобиль не работает, вам придется попробовать другой метод, чтобы аккумулятор заработал.

Причины неисправности зарядки автомобильного аккумулятора

Теперь, когда вы знаете, как заряжать автомобильный аккумулятор, используя несколько различных методов.Итак, мы можем рассмотреть несколько причин, по которым зарядка может не работать. Во-первых, наиболее распространенная причина, по которой зарядка аккумулятора может не работать, заключается в том, что у вас не полностью подключены зарядные кабели. Перед тем, как уйти, убедитесь, что вы полностью подключили кабели, иначе вы можете вернуться к батарее, которая все еще не заменена. Наряду с этим убедитесь, что зарядное устройство полностью и включено в розетку.

Следующая причина, по которой может не произойти заряд, заключается в том, что контакты аккумулятора могут быть загрязнены.Перед зарядкой очистите клеммы от следов коррозии.

Наконец, возможно, аккумулятор слишком старый для зарядки. Если аккумулятор старый, проверьте его, может ли он удерживать заряд. Если это невозможно, то нет смысла пытаться зарядить его, и вместо этого вам нужно будет заменить его.

Когда моя машина не запускается для зарядки аккумулятора.

Если ваша машина не трогается с места, то может произойти пара вещей. Во-первых, батарея, которую вы пытаетесь использовать для прыжков с машины, недостаточно сильна.Или, во-вторых, батарея слишком разряжена, чтобы прыгнуть. Если у вас есть другой автомобиль с лучшей батареей, вы можете попробовать заставить его работать. Но есть вероятность, что вам придется заряжать аккумулятор с помощью зарядного устройства, если оно не запускается от внешнего источника. Лучший способ сделать это — снять аккумулятор и подключить его к зарядному устройству или прокатиться с кем-нибудь. С чьей-то помощью аккумулятор можно отнести в автоматическое место для зарядки и тестирования.

Если тестируют батарею, и она плохая, то придется брать новую, брать и вставлять.Если он заряжается через автомат, он может заряжаться, но это займет некоторое время. Как только они быстро зарядят его для вас, вы можете забрать его и снова подключить к своему автомобилю, и он должен запуститься. Затем вы можете водить машину не менее двадцати минут, чтобы зарядить аккумулятор еще немного. Если ваш автомобиль по-прежнему не заводится после зарядки аккумулятора, возможно, у него другие проблемы. Проблемы могут быть связаны с неисправными свечами зажигания , датчиками или чем-то еще.Так что вам понадобится механик, чтобы посмотреть на это.

Часто задаваемые вопросы

1. Как зарядить аккумулятор без зарядного устройства?

Итак, вам может быть интересно, как заряжать аккумулятор без заряда или, точнее, как заряжать 12-вольтовый аккумулятор без зарядного устройства?

• Вы можете использовать соединительные кабели и другой автомобиль, если у вас нет зарядного устройства. Это запустит машину и сможет зарядить аккумулятор.
• Другой способ — отнести аккумулятор в автомагазин.Они могут зарядить аккумулятор за вас с помощью зарядного устройства. Но если взять аккумулятор куда-нибудь, то на то, чтобы зарядить его, потребуется время. Так что вам может понадобиться еще одна поездка, чтобы добраться туда и оттуда.

2. Как долго служат автомобильные аккумуляторы?

Срок службы обычного автомобильного аккумулятора при нормальных условиях составляет около четырех лет. По мере старения батареи химическое вещество внутри разрушается и перестает держать заряд так хорошо. Это приведет к более частой подзарядке аккумулятора.Если ему четыре года или больше и у вас возникли проблемы с удержанием заряда в аккумуляторе, вам следует заменить его.

3. Как долго автомобильный аккумулятор работает без вождения?

Автомобильный аккумулятор без вождения может прослужить от нескольких месяцев до года. Это просто зависит от возраста аккумулятора и автомобиля.

Советы по предотвращению разряда аккумулятора

1. Убедитесь, что вы выключили все фары в автомобиле и все двери закрыты, чтобы свет не оставался включенным.

2. Старайтесь не бездействовать в течение длительного времени, особенно при включенном радио и свете.

3. Не садитесь в машину с выключенным радиоприемником, потому что он, как и оставленный свет, может разрядить аккумулятор.

4. Если вы знаете, что некоторое время не собираетесь водить машину, подключите аккумулятор к зарядному устройству.

Заключение

Теперь вы знаете все способы зарядки автомобильного аккумулятора. В этом полном руководстве по зарядке аккумулятора описаны все шаги, необходимые для зарядки.Он также отвечает на любые вопросы, которые могут у вас возникнуть, когда дело доходит до зарядки автомобильного аккумулятора самостоятельно в домашних условиях.

Зарядить разряженный аккумулятор в автомобиле несложно, а поддерживать аккумулятор в рабочем состоянии в течение многих лет несложно при надлежащем уходе. Как насчет того, чтобы прочитать мою статью о показаниях амперметра зарядного устройства?

Аккумулятор 18650 Как зарядить — 5 простых решений

Если вы ищете правильный способ зарядки аккумулятора 18650, то вы попали в нужную статью. В этом посте мы объяснили различные методы зарядки аккумулятора 18650, как заряжать с помощью различных модулей, с прямой зарядкой и без зарядного устройства.

Вы найдете эти батареи повсюду в большинстве устройств, которые мы используем дома для домашнего, офисного, промышленного использования и чаще всего в проектах DIY, разработанных инженерами-электронщиками, электриками и энтузиастами. Иногда мы покупаем литий-ионный аккумулятор 18650, не покупая зарядное устройство для его подзарядки, и не хотим покупать зарядное устройство в то время. Так что, если вы полностью разрядили аккумулятор и хотите снова использовать его в другом проекте? нужно заряжать !!

Теперь аккумулятор 18650, как заряжать?

Как вы все знаете, 18650 — это перезаряжаемый литиево-ионный аккумулятор, разряженный аккумулятор просто не выбрасывает в мусорное ведро.Так что просто зарядите его с помощью зарядного устройства 18650, которое имеется в продаже в интернет-магазине, или купите в местных магазинах электрических и электронных компонентов.
Другой способ — сделать это самостоятельно у себя дома, используя уже имеющиеся устройства и компоненты, такие как старое зарядное устройство для мобильного телефона, настольный источник питания постоянного тока и т. Д., Которые подробно обсуждаются шаг за шагом в разделах ниже.

Прежде чем перейти к практическим методам зарядки, давайте обсудим некоторые теории зарядки литий-ионной батареи.
(пропустите раздел ниже, чтобы перейти непосредственно к практическим схемам и методам)

Теория зарядки аккумулятора 18650:

Эта теория предназначена для освежения знаний о состоянии заряда аккумулятора и схемах зарядного устройства. мы только обсудим подробно, как заряжать аккумулятор 18650, не углубляясь в работу зарядных устройств / аккумулятора.

Постоянное напряжение и постоянный ток

Когда на элемент подается постоянное напряжение, элемент поглощает постоянный ток во время зарядки.почти постоянно в течение от 20% до 90% состояния заряда, для получения дополнительной информации проверьте состояние заряда литиевой батареи

Напряжение зарядки:

Стандартное постоянное напряжение зарядки варьируется от производителя к производителю, но не сильно различаются, так как они меняются как 4,2 В, 4,3 В и 4,4 В. Это безопасные значения, вы можете заряжать даже немного более высокими напряжениями.

(Вы также можете использовать 5 В для зарядки ячеек 18650. Это не повредит элемент, если вы не позволите ему перезарядиться, путем прекращения зарядки и предотвращения повреждения элемента после того, как литий-ионный элемент достигнет 4.2 В)

Стандартное значение заряда в типовой таблице данных обычно указывается при 0,5 C, где C означает емкость. Таким образом, практическое значение зарядного тока должно быть меньше половины указанной емкости аккумулятора.

Например, в элементе емкостью 1700 мАч стандартный ток заряда будет 850 мА, а для элемента на 2400 мАч стандартный ток заряда будет 1200 мА.
Рекомендуется поддерживать зарядный ток на уровне или ниже предела, указанного в техническом описании.
(проверьте здесь спецификацию батареи 18650 и ее техническое описание)

Когда напряжение батареи достигает 4,1 В или 4,2 В, элемент батареи 18650 почти полностью заряжен. Это можно назвать напряжением зарядки аккумулятора 18650. С этого момента ток, потребляемый аккумулятором, начинает неуклонно уменьшаться до определенного значения *.

Прекращение зарядки:

Когда ток падает ниже или остается на определенном значении *, зарядку следует прекратить. Наиболее часто используемые пределы прекращения тока зарядки находятся в диапазоне от C / 10 до C / 30.

Например, в элементе емкостью 1700 мАч стандартный ток заряда будет 850 мА. Таким образом, ток завершения заряда будет около 85 мА и
. Для элемента емкостью 2400 мАч стандартный ток заряда будет составлять 1200 мА, таким образом, ток завершения заряда будет около 120 мА.

Важно перед зарядкой с использованием методов, упомянутых на этой странице:

• Когда аккумулятор полностью заряжен, это означает, что достигнуто значение прекращения тока зарядки, аккумулятор следует немедленно отключить от источника питания.Если оставить аккумулятор подключенным к источнику постоянного тока, это приведет к перезарядке аккумулятора и, в конечном итоге, к вздутию, что приведет к повреждению аккумулятора.
  * сверьтесь с таблицей данных, щелкните здесь, чтобы просмотреть образец таблицы 18650.
• Чтобы избежать повреждения элемента, используйте зарядные устройства 18650 с функциями защиты от перезаряда, перегрузки по току и перенапряжения. Так что вы можете быть уверены в безопасности аккумулятора.
• Зарядка аккумулятора 18650 без контроллера заряда (например, TP4056, TP5100 и т. Д.) Не рекомендуется из-за риска перезарядки и повреждений.
• Зарядка аккумулятора 18650 без зарядного устройства возможна при наличии надлежащих знаний, мер предосторожности и метода, которые мы показали ниже.
• Если вы заряжаете аккумулятор 18650 без зарядного устройства, заряжайте по 1 элементу за раз, используя информацию, приведенную в теоретической части выше.

Зарядка аккумулятора 18650 с помощью зарядного устройства:

Используйте зарядное устройство, показанное на изображении выше, доступное для продажи в Интернете на Amazon или eBay.
Это самый простой и лучший способ зарядки аккумулятора 18650, не требующий извлечения аккумулятора из зарядного устройства, чтобы защитить его от перезарядки, перенапряжения или короткого замыкания.

Эти зарядные устройства имеют встроенную схему защиты от перезарядки и цепь отключения, которая отключает аккумулятор, когда он полностью заряжен, что обеспечивает длительный срок службы аккумулятора и производительность.
Он также оснащен дисплеем / индикаторами состояния зарядки аккумулятора, их функции могут отличаться от зарядного устройства к зарядному устройству.

На рынке доступны два типа зарядных устройств для литий-ионных аккумуляторов 18650:

• Зарядные устройства 18650 с питанием от USB: С помощью этих зарядных устройств вы можете заряжать аккумулятор от любого USB-порта / розетки, который вы видите поблизости. .Для зарядки аккумуляторов с этим устройством рекомендуется использовать мобильное зарядное устройство, рассчитанное на большой ток.
  В противном случае он будет медленно заряжать батареи или, можно сказать, медленная зарядка. Преимущество этого устройства в том, что оно очень портативное, вы можете брать его с собой в дорогу и использовать с любым типом USB-порта.
• Электропитание 18650 Зарядные устройства: Таким образом, вы можете напрямую подключить зарядное устройство к электросети, имеющейся у вас дома. Они могут заряжаться быстрее, чем зарядные устройства с питанием от USB.

Схема зарядного устройства 18650 с использованием модуля TP4056 и старого мобильного зарядного устройства:

Необходимые компоненты: соединительных проводов, держатель аккумулятора 18650, модуль TP4056, мобильное зарядное устройство 5 В, 1,0 А или более.

Как использовать модуль TP4056?

Использовать модуль TP4056 очень просто. На плате необходимо обозначить 2 клеммы, а именно. Только BAT +, BAT-.
Просто подключите положительный полюс батареи к BAT + на плате, а отрицательный полюс батареи к BAT- на плате, как показано на рисунке ниже.

Теперь подключите зарядное устройство Micro USB к порту зарядки на модуле.
Link (Также проверьте схему блока питания для более подробной информации.)

Требуемый компонент: Зарядное устройство для мобильного телефона 5 В (1 Ампер или более), соединительные провода, держатель аккумулятора 18650, модуль TP4056 (требуется) .

Выполнив подключение, показанное на изображении выше, вы можете безопасно зарядить аккумулятор 18650. Если вы используете зарядное устройство для мобильного телефона с низким током, заряжайте с его помощью только один литиевый элемент 18650.

Чем больше элементов будет потреблять ток, который может превышать 1 ампер, есть вероятность, что ваше зарядное устройство очень быстро нагреется и получит необратимое повреждение.

На этом изображении выше показаны детали клемм TP4056 и окончательная настройка схемы зарядки 18650 без держателя ячеек.

Как зарядить аккумулятор 18650 без зарядного устройства?

Зарядное устройство 18650 с использованием старого зарядного устройства для телефона или порта USB

Требуемый компонент: Зарядное устройство для мобильного телефона 5 В (емкость 500 мА или более), соединительные провода, держатель аккумулятора 18650, модуль TP4056 (опционально).

• Подключите схему, как показано на схеме выше, продолжайте проверять выходное напряжение батареи с помощью мультиметра (при отключенном зарядном устройстве), чтобы определить напряжение 4,2 В. Извлеките аккумулятор при 4,1 В, рекомендуется, если вы не используете какой-либо контроллер заряда. . (прочтите теорию выше для безопасной работы)
• Вы также можете заряжать аккумулятор 18650 с помощью USB, то есть выхода USB-порта для зарядки. Используйте только одну ячейку за раз (подключите модуль контроллера заряда к «точке 1», если это возможно для безопасной работы)

Как заряжать аккумулятор 18650 без зарядного устройства?

Прямая зарядка с использованием полностью заряженной батареи 18650:

Этот метод редко может использоваться для зарядки, поскольку он просто распределяет энергию от «полностью заряженной батареи» на «разряженную».

Что делать, если у вас нет какого-либо устройства или источника питания для зарядки аккумулятора 18650? затем вы можете использовать этот метод для зарядки полностью разряженного аккумулятора.

Требуемый компонент: Полностью заряженные батареи / соединительные провода, модуль TP4056 (опция)

Подключите цепь, как показано на схеме выше, примерно на 30-60 минут. Полностью разряженный аккумулятор получит некоторый заряд от полностью заряженных аккумуляторов.

(подключите модуль контроллера заряда к точке ‘X’, если это возможно для безопасной работы)

Зарядное устройство 18650 с использованием настольного источника питания постоянного тока (без зарядного устройства)

Вы можете зарядить аккумулятор 18650 без зарядного устройства, если источник постоянного тока Настольный блок питания имеется в наличии, но это довольно нетрадиционный метод.Его следует использовать с осторожностью при зарядке аккумуляторов от стационарного источника постоянного тока.

Обратите внимание, что если у вас нет опыта в основных электрических схемах электроники и ее правилах, то не пытайтесь это делать !! Если вы перезарядите или подключите литиевые батареи с обратной полярностью, они могут вздуться или загореться.

(рекомендуется заряжать по одной батарее за раз, следуя шагам и расчетным значениям для одной батареи 18650 за раз)

Шаг 1: Убедитесь, что выходное напряжение источника питания равно 4.3В перед подключением к АКБ.

Step2: Отключите источник питания постоянного тока от сети, а также от стендового блока перед подключением проводов.

Шаг 3: Правильно подключите положительную клемму батарей к положительной клемме источника питания постоянного тока, а отрицательную клемму батареи подключите к клемме источника питания постоянного тока. Убедитесь, что соединения затянуты (не ослаблены).

Step3: Включите переключатель и убедитесь, что 4.3в на выходе.

Теперь проследите за показаниями стендового источника питания в соответствии с уже обсужденными пунктами теоретической части.
Здесь (для одноэлементной) начальный ток во время зарядки будет более 400 мА. Отсоедините батареи, когда ток потребления колеблется от 25 до 100 мА (в зависимости от емкости батареи). Это означает, что ваш аккумулятор почти полностью заряжен.

Если вы не хотите контролировать и отключать аккумулятор вручную, вы можете использовать модуль контроллера заряда, например TP 4056.Контроллер заряда автоматически контролирует ток в батареях и отключается при полной зарядке. Кроме того, это безопасно !!

Как работают зарядные устройства?

Как работают зарядные устройства? — Объясни это Реклама

Криса Вудфорда. Последнее изменение: 25 апреля 2021 г.

Power to go — разве батарейки не великолепны? Проблема в том, что они хранят только фиксированное количество электрического заряда перед разрядкой, обычно не более неудобные времена.Если вы используете аккумуляторные батареи, это меньше проблемы: вставьте батарейки в зарядное устройство, подключите и вставьте Через несколько часов они как новенькие и снова готовы к использованию. Типичный аккумулятор можно заряжать сотни раз, может длиться вы любите от трех-четырех лет до десяти или более лет, и будете вероятно сэкономите сотни долларов на покупке расходных материалов (так что это отлично подходит для окружающей среды). Но насколько хорошо твои батареи производительность зависит от того, как вы их используете и насколько тщательно вы заряжаете их.Вот почему приличное зарядное устройство так же важен, как и батарейки, которые вы в него вставляете. Что такое зарядное устройство и как работает это работает? Давайте познакомимся поближе!

Artwork: Зачем использовать сотни батареек один раз, когда можно использовать одну батарею сотни раз заправив его электрическим зарядом? Перезаряжаемые батареи для начала стоят немного дороже, но, относитесь к ним осторожно, и они сэкономят вам состояние за долгие годы их жизни. Они намного лучше для окружающей среды.

Что такое батарейки и как они работают?

Фото: Обычные батареи (например, эта бытовая угольно-цинковая батарея). не предназначены для использования более одного раза, поэтому не пытайтесь их перезаряжать.если ты Не любите угольно-цинковые батареи, не пытайтесь их перезарядить: для начала купите аккумуляторные.

Если вы читали нашу основную статью о батареях, вы будете знать все об этих портативных источниках питания растения. Пример того, что ученые называют электрохимией, они используют силу химии для высвобождения накопленной электроэнергии очень постепенно.

Что происходит внутри типичной батареи — например, в фонарике? Когда вы нажимаете выключатель питания, вы дает зеленый свет химическим реакциям внутри батареи.Когда ток начинает течь, ячейки (энергогенерирующие отсеки) внутри батареи начинают превращаться в поразительные, но совершенно невидимые пути. Химические вещества, из которых состоят их компоненты заставляют себя переставлять. Внутри каждой ячейки химическое реакции происходят с участием двух электрических клемм (или электроды) и химикат, известный как электролит которые их разделяют. Эти химические реакции вызывают появление электронов ( крошечные частицы внутри атомов, которые несут электричество), чтобы перекачивать цепь, к которой подключен аккумулятор, обеспечивающий питание фонарик.Но элементы внутри батареи содержат только ограниченные запасы химикатов, поэтому реакции не могут продолжаться бесконечно. Как только химикаты истощается, реакции останавливаются, электроны перестают течь через внешняя цепь, аккумулятор практически разряжен — и лампа гаснет. вне.

Это плохие новости. Хорошая новость заключается в том, что если вы используете аккумулятор, вы можете заставьте химические реакции протекать в обратном направлении с помощью зарядного устройства. Зарядка аккумулятора — полная противоположность его разрядке: где разрядка отдает энергию, зарядка забирает энергию и сохраняет ее восстановив исходные химические вещества батареи.В Теоретически заряжать и разряжать аккумулятор можно любым количество раз; на практике даже аккумуляторные батареи разлагаются со временем, и в конечном итоге наступает момент, когда они больше не готов хранить заряд. На этом этапе вы должны утилизировать их или выкинь их.

Рекламные ссылки

Как работают зарядные устройства

Фото: Это зарядное устройство с быстрой зарядкой предназначено для зарядите четыре цилиндрических никель-кадмиевых (никадовых) аккумулятора за пять часов или одна батарея RX22 квадратной формы за 16 часов.Его легко использовать, и так же легко использовать неправильно: он не выключается, когда аккумуляторы полностью заряжены и нечего сообщит вам, когда зарядка будет завершена. С таким зарядным устройством аккумулятор заряжается это полные догадки.

Все зарядные устройства имеют одну общую черту: они работают, питая электрический ток через батареи в течение некоторого времени в надежде, что элементы внутри удерживайте часть энергии, проходящей через них. Это примерно где сходство зарядных устройств начинается и заканчивается!

Самые дешевые и грубые зарядные устройства используют либо постоянное напряжение, либо постоянный ток и подавайте его на батареи, пока не отключите их.Забудьте, и вы перезарядите батареи; снимите зарядное устройство слишком рано, и вы не будете заряжать их достаточно, так что они разойдутся быстрее. Более качественные зарядные устройства используют гораздо более слабый и щадящий «струйный» заряд (возможно, 3–5 процентов от максимального номинального тока аккумулятора) на гораздо более длительный срок. период времени.

Батареи

чем-то похожи на чемоданы: чем больше вы кладете, тем сложнее упаковать еще — и тем дольше это займет. Это легко понять, если вспомнить, что зарядка аккумулятора, по сути, включает обращая вспять химические реакции, которые происходят при его разряде.В аккумуляторе ноутбука например, зарядка и разрядка включают шунтирование ионов лития (атомов, которым недостает электронов) вперед и назад, от одного электрода (где их много) к другому электроду (где их мало). Поскольку все ионы несут положительный заряд, вначале их легче переместить к «пустому» электроду. В виде они начинают накапливаться там, становится сложнее собрать их больше, что усложняет работу на более поздних этапах зарядки, чем на более ранних.

График: Аккумуляторы труднее заряжать на более поздних стадиях.Зарядка последних 25 процентов батареи (оранжевая область) может занять столько же времени, как и первых 75 процентов (желтая область). Об этом стоит помнить, если вы имеете ограниченное время для зарядки аккумулятора и беспокоитесь, что это займет слишком много времени: возможно, вы сможете зарядить его на полпути за гораздо меньшее время, чем вы думаете.

Перезарядка обычно хуже, чем недозаряд. Если аккумуляторы полностью заряжены и вы не выключайте зарядное устройство, придется избавиться от лишних энергию, которую вы им даете.Они делают это, нагревая и создавая повышенное давление внутри, что может привести к их разрыву, утечке химикатов или газ, да еще и взорваться. (Думайте о перезарядке как о переваривании аккумулятор, и вы можете просто помнить, чтобы не делать этого!)

Фото: Innovations Battery Manager, популярный в 1990-х годах, продавался как интеллектуальное зарядное устройство, способное заряжать даже обычные угольно-цинковые и щелочные батареи. Справа: цифровой дисплей показывал напряжение каждой батареи во время зарядки (в данном случае 1.39 вольт). После зарядки появилась небольшая гистограмма, показывающая, в каком хорошем состоянии была батарея (сколько еще раз вы могли бы ее зарядить). Было продано много тысяч таких зарядных устройств, но были разные мнения от того, насколько хорошо они работали.

Чуть более сложные зарядные устройства с таймером отключаются через заданный период времени, хотя это не обязательно предотвращает перезарядку или недозаряд, потому что идеальное время зарядки варьируется для всех типов причины (сколько заряда держала батарея вначале, насколько она горячая сколько ей лет, работает ли одна ячейка лучше других, и так далее).Лучшие зарядные устройства работают грамотно, используя электронные схемы на основе микрочипов, чтобы определить, сколько заряда хранятся в батареях, выясняя такие вещи, как изменения в напряжение батареи (технически называемое дельта V или ΔV) и температура элемента (дельта T или ΔT), когда зарядка, вероятно, будет «завершена», а затем отключение тока или переход на слабый капельный заряд на подходящее время; теоретически невозможно перезарядить интеллектуальное зарядное устройство.

Зарядка различных типов аккумуляторных батарей

Еще больше усложняет ситуацию то, что разные типы аккумуляторных батарей лучше всего реагируют на разные типы зарядки, поэтому зарядное устройство, подходящее для одного типа аккумулятора, может не работают с другим.

Никелевые батареи

Фотографии. Электрическая зубная щетка обычно содержит никадовые или никель-металлгидридные батареи и медленно или непрерывно заряжается на подставке, которая на самом деле является индукционным зарядным устройством.

кадмий никель (также называемый «никад» или NiCd), самый старый и, возможно, все еще лучший аккумуляторные батареи известного типа, лучше всего реагируют на быстрая зарядка (при условии, что они не нагреваются) или медленная струйка зарядка.

Никель-металлогидридные (NiMH) батареи

изготовлены по новейшей технологии и выглядят точно то же самое, что и никады, но, как правило, они дороже, потому что в них можно хранить больше заряда (указано на упаковке аккумулятора как более высокий рейтинг в мАч или миллиампер-часах).NiMH аккумуляторы можно быстро заряжать (на большой ток в течение нескольких часов, риск перегрева), медленный заряжен (около 12–16 часов при более низком токе) или струйкой заряжены (с намного меньшим током, чем у nicad), но они должны действительно заряжается только зарядным устройством NiMH: быстрое зарядное устройство nicad может привести к перезарядке никель-металлгидридных аккумуляторов.

Эксперты расходятся во мнениях относительно того, испытывают ли никелевые батареи так называемый эффект памяти. Это хорошо известное явление, когда не удается разрядить никелевый аккумулятор перед зарядкой (когда вы «доливаете» частично разряженный аккумулятор с помощью быстрая перезарядка), по общему мнению, вызывает необратимые химические изменения, которые уменьшают аккумулятор будет принимать в будущем большой заряд.Некоторые люди клянутся усилие памяти реально; другие также настаивают на том, что это миф. Настоящее объяснение явного эффекта памяти таково: понижение напряжения , когда батарея не была полностью разряжена перед временной зарядкой «думает», что у него более низкое напряжение и меньшая емкость хранения заряда, чем должно быть. Эксперты по аккумуляторным батареям настаивают на том, что эту проблему можно решить с помощью зарядки и разрядки. аккумулятор полностью в несколько раз больше.

Принято считать, что никелевые аккумуляторы необходимо «заправлять». (полностью заряжены перед первым использованием), поэтому обязательно точно следуйте тому, что говорят производители, когда вы берете свой новый батарейки из упаковки.

Как долго нужно заряжать аккумуляторы?

Есть две простые причины, по которым существует так много разных размеров и типов батарей: в большей батарее больше химикатов, поэтому она может хранить больше энергии и отпустить на более длительный срок; большие батареи также имеют тенденцию иметь больше ячеек внутри, поэтому они могут производить более высокое напряжение и ток для питания более крупных вещей (более яркие лампы для фонарей или более мощные двигатели). Точно так же большие аккумуляторные батареи нуждаются в более длительной зарядке.Чем больше энергии вы ожидаете получить от аккумуляторной батареи (чем дольше вы ожидаете, что он прослужит), тем дольше вам нужно его заряжать (или тем выше ток зарядки, который вам понадобится). Основной закон физики, называемой сохранением энергии, говорит нам вы не можете получить от батареи больше энергии, чем вложили в нее.

Большинство людей склонны ставить заряд «на ночь», не обращая особого внимания на то, что именно что это значит — но ваши батареи будут работать лучше и дольше, если вы заряжаете их нужное количество часов.Как долго это длится? Это может сбивать с толку, особенно если вы используете батареи, которых не было в комплекте с зарядным устройством. Не бойся! Все, что вам нужно сделать, это прочитать, что написано на ваших батареях, и вы должны найти (часто мелкими буквами) рекомендуемый ток зарядки и время зарядки. Если у вас есть базовое зарядное устройство, просто проверьте его номинальный ток и соответствующим образом отрегулируйте время зарядки. Однако помните, что мы говорили в другом месте о согласовании зарядного устройства с батареями.

Фото: Аккумуляторная наука — это не ракетостроение. Заряжать аккумуляторы легко, если вы будете следовать инструкциям, обычно написанным на аккумуляторах или на упаковке, в которой они были.

Например, эти три обычных 1,2-вольтовых никелевых аккумулятора имеют совершенно разные рекомендации:

1. Вверху бело-зеленая батарея nicad рекомендует медленную зарядку 60 мА (миллиампер) в течение 14–16 часов или быструю зарядку 390 мА (ток в шесть раз выше) всего за два часа (2 часа). Полный заряд аккумулятора равен току, умноженному на время, поэтому умножьте числа, и вы получите значение около 800–900 мАч. Сама батарея заявляет, что ее емкость равна 0.65 Ач (650 мАч), но не забывайте, что процесс зарядки не на 100 процентов эффективен: аккумулятор не будет поглощать всю электрическую энергию, проходящую через него. Таким образом, количество заряда, которое вы подаете, и количество, которое может поглотить аккумулятор, находятся в одном и том же парке.
2. Посередине серебряный NiMH аккумулятор рекомендует заряжать 200 мА (миллиампер) в течение 7 часов, что дает нам заряд около 1400 мАч. Опять же, сама батарея утверждает, что ее емкость ниже этой (1000 мАч).
3. Внизу зелено-оранжевый NiMH аккумулятор рекомендует заряд 63 мА (миллиампер) в течение 18 часов, что дает чуть более 1000 мАч.Емкость аккумулятора чуть ниже (970 мАч).

Литий-ионные батареи

Литий-ионные аккумуляторные батареи

обычно встраиваются в такие устройства, как сотовые телефоны, Mp3-плееры, цифровые фотоаппараты и ноутбуки. Обычно они поставляются со своими зарядными устройствами, которые автоматически распознают при зарядке завершено и отключите питание в нужное время. Литий-ионные батареи могут стать опасно нестабильными, если напряжение батареи либо слишком высокое, либо слишком низкое, поэтому они разработаны никогда не работать в таких условиях.Если напряжение становится слишком низкий (если аккумулятор разряжается слишком сильно во время использования), прибор должен отключиться автоматически; если напряжение становится слишком высоким (во время зарядки) вместо этого отключится зарядное устройство. Несмотря на то что литий-ионные батареи не проявляют эффекта памяти, они разлагаются по мере того, как они стареют. Типичный симптом старения — постепенная разрядка период времени (может быть, час или около того), за которым следует внезапное драматическое, и после этого совершенно неожиданное отключение прибора. Узнайте больше о том, как работают литий-ионные батареи.

Фото: Защищенное от идиотов зарядное устройство Canon для литий-ионных аккумуляторов фотоаппарата. Когда аккумулятор требует зарядки, камера заранее предупреждает вас. Просто извлеките аккумулятор (очень просто для цифровой камеры), вставьте отдельное зарядное устройство, и индикатор загорится красным, а когда аккумулятор полностью заряжен, загорится зеленым. Весь процесс происходит автоматически и безопасно: камера прекращает использование батареи до того, как ее напряжение станет слишком низким; зарядное устройство прекращает зарядку до того, как напряжение станет слишком высоким.

Свинцово-кислотные батареи

Самые большие, самые тяжелые и старые аккумуляторные батареи получили свое название от (разбавленный) серно-кислотный электролит и электроды на основе свинца. Они самые нам знакомы как автомобильные аккумуляторы (начальная энергия обеспечивает довести двигатель автомобиля до того, как начнет гореть газ), хотя немного другие типы свинцово-кислотных аккумуляторов также используются в таких вещах, как гольф. багги и электрические инвалидные коляски.

Фото: Свинцово-кислотные автомобильные аккумуляторы были первоначально разработаны в 19 веке, задолго до того, как появились технологии перезарядки на основе никеля и лития.

Свинцово-кислотные батареи

популярны, потому что они просты, дешевы, надежны и используют хорошо зарекомендовавшие себя технологии. восходит к середине 19 века. Обычно они длятся несколько лет, хотя это полностью зависит от того, насколько хорошо они поддерживаются — другими словами, заряжаются и разряжаются. Они действительно заряжаются довольно долго (обычно до 16 часов — в несколько раз дольше, чем требуется для полной разрядки), и это может привести к тенденции к недозаряду (если у вас нет времени правильно зарядить их, прежде чем использовать их в следующий раз) или перезарядить (если вы поставите их на зарядку и забудете о них).Недозаряд, зарядка с неправильным напряжением или неиспользование аккумуляторов вызывает проблему, известную как сульфатирование (образование твердых кристаллов сульфата свинца), в то время как перезаряд вызывает коррозию (необратимая деградация положительной свинцовой пластины из-за окисления, аналогично ржавлению железа и стали. ). И то, и другое повлияет на производительность и срок службы свинцово-кислотной батареи. Чрезмерная зарядка также имеет тенденцию к разложению электролита, разлагая воду (путем электролиза) на водород и кислород, которые выделяются в виде газов и, следовательно, теряются в батарее.Это делает кислоту более сильной и с большей вероятностью атакует пластины, что снизит производительность аккумулятора. Это также означает, что для взаимодействия с пластинами доступно меньше электролита, что также снижает производительность. Время от времени в такие батареи необходимо доливать дистиллированную воду (не обычную воду), чтобы поддерживать кислоту в оптимальной концентрации и на достаточно высоком уровне, чтобы покрыть пластины.

Подбор аккумуляторов к зарядному устройству

Разные зарядные устройства предназначены для работы по-разному на разных скоростях. в основном подходит для разных типов батарей.Первое правило зарядка аккумулятора — это зарядное устройство, предназначенное для одного типа аккумулятора. может не подходить для зарядки другого: вы не можете зарядить мобильный телефон с автомобильным зарядным устройством, но вы не должны заряжать NiMH аккумуляторы с зарядным устройством nicad. Многие современные аккумуляторные бытовая техника и гаджеты, например ноутбуки, MP3-плееры и сотовые телефоны — при покупке приходят с их собственным специальным зарядным устройством, так что вы не нужно беспокоиться о согласовании зарядного устройства с аккумулятором. Но если вы покупаете в магазине пачку обычных аккумуляторных батарей, это важно, чтобы вы купили аккумуляторы, подходящие к имеющемуся у вас зарядному устройству, или замените зарядное устройство соответствующим образом.Обратите внимание на напряжение и ток, которые требуются батареи (это будет указано на упаковке с батареями или на сами аккумуляторы) обязательно выбирайте зарядное устройство с правильным напряжение и ток, чтобы идти с ними, и заряд для правильного количество времени. Если вы хотите купить себе аккумулятор батареи, но вы не совсем уверены, как подобрать батареи и зарядное устройство, выберите комбинированный набор, в котором вы покупаете аккумуляторы и зарядное устройство. в той же упаковке.

Фото: Подгонка аккумулятора к зарядному устройству.По мере того, как мир переходит на более экологичные электромобили с батарейным питанием, нам потребуется гораздо больше правильно оборудованные, удобно расположенные зарядные станции. В нем используются фотоэлектрические солнечные элементы (в навесе) для зарядки автомобилей, припаркованных ниже. Фото Денниса Шредера любезно предоставлено NREL.

На сколько хватает заряда аккумуляторных батарей?

Неудивительно, что это зависит от того, как вы относитесь к ним, храните и используете их. Небольшие перезаряжаемые аккумуляторы (такие как NiCd, NiMH и литий-ионные) обычно служат сотни «циклов». (вы можете заряжать и разряжать их столько раз), что может означать что угодно, от нескольких лет достойной жизни в ноутбуке до десятилетия использования в портативном радио.Лечится хорошо, свинцово-кислотные автомобильные аккумуляторы обычно годны для тысяч циклов и могут легко прослужить 5–10 лет в машине, которую водят каждый день. Но если оставить аккумуляторы в продукте, которым вы почти никогда не пользуетесь, никогда не заряжайте и не разряжайте их, не перезаряжайте их, дайте им перегреться или храните их в плохих условиях, не ждите, что они прослужат долго.

Как узнать, что пора заменить батарейки? В чем-то вроде ноутбука вы можете Заметьте, что литий-ионный аккумулятор какое-то время разряжается нормально, а затем внезапно теряет все оставшиеся заряжается очень быстро.Если вы используете аккумуляторные батареи NiCd или NIMH в таких вещах, как фонарики, вы увидите, что емкость очень постепенно снижается, и необходимость подзарядки возникает гораздо чаще.

Лучшие советы по увеличению времени автономной работы

Как максимально эффективно использовать батареи? Вот несколько полезных советов, которые я нашел прочитав различные сайты экспертов по батареям:

1. Аккумуляторы работают лучше всего при регулярном использовании. Не оставляй их сидеть в вашем сарае, полностью заряженным или полностью разряженным в течение нескольких месяцев.
2. Эксперты по аккумуляторным батареям рекомендуют «привести в состояние» или «восстановить». ваши батареи. Это означает, что вы регулярно позволяете им разряжаться. существенно перед подзарядкой, если сможете (хотя полностью разряжать их не нужно).
3. Совместите зарядное устройство с аккумуляторами. Например, используйте NiMH зарядное устройство для NiMH аккумуляторов. и убедитесь, что зарядное устройство использует соответствующее напряжение и ток.
4. Не перезаряжайте аккумуляторы. Вы их повредите.
5. Не позволяйте аккумуляторам становиться слишком горячими или слишком холодными во время зарядки, хранения и т. Д. или использовать (это вредит им).Во время зарядки они будут нагреваться, но если сильно нагреются, то что-то не так.
6. Не экономьте на покупке приличного интеллектуального зарядного устройства. Твоих батарей хватит на много дольше, если зарядное устройство относится к ним правильно!
7. По возможности следуйте инструкциям, прилагаемым к вашему прибору. Например, инструкции, прилагаемые к роботу-пылесосу Roomba®, говорят вам оставить его «пристыкован» (сидит на зарядном устройстве), непрерывная зарядка, все время не используется. Если вы этого не сделаете, вы обнаружите, что ваш Roomba очень быстро разряжается (даже если вы им не пользуетесь), и вы вполне можете сократить срок службы батареи.
8. Если вы используете что-то вроде ноутбука, постоянно подключенного к сети, возьмите за привычку позволяя ему работать от батареи, возможно, один раз в неделю или около того, пока он не разрядится почти полностью, чтобы поддерживать аккумулятор в хорошем состоянии. Вы обнаружите, что это помогает продлить жизнь вашей батареи.

Фото: Батареи бывают всех форм и размеров. Вы не всегда можете сказать, какие из них перезаряжаемые просто глядя. Из показанных здесь батарей можно заряжать только никель-кадмиевые и литий-ионные батареи; остальные — одноразовые.Большой литий-ионный аккумулятор серебристого цвета слева от ноутбука, а меньший (справа) — от iPod. Никель-кадмиевые батареи представляют собой универсальные перезаряжаемые аккумуляторы, которые подходят для универсальных аккумуляторных батарей. зарядное устройство, такое как на самом верхнем фото.

Рекламные ссылки

Узнать больше

На сайте

Книги

Статьи

• Стеклянная батарея, которая становится все лучше? Марка Андерсона. IEEE Spectrum, 30 мая 2019 г.Нарушают ли батареи, состояние которых со временем улучшается, основной закон физики?
• Она большая и долговечная, и она не загорится: ванадиевая батарея Redox-⁠Flow, созданная З. Гэри Янгом. IEEE Spectrum, 26 октября 2017 г. Станут ли VRFB следующим большим достижением в аккумуляторных технологиях?
• «Потенциальные опасности на обоих концах жизненного цикла литий-ионных аккумуляторов», автор Марк Андерсон. IEEE Spectrum, 1 марта 2013 г. Исследует опасности производства и переработки литий-ионных батарей.
• Сильный химический коктейль с недостатком Мэтью Уолджана.The New York Times, 17 января 2013 г. Риск возгорания вызывает все большую озабоченность, поскольку литий-ионные батареи становятся все более распространенным явлением.
• Перезаряжаемые аккумуляторы, наносимые распылением, могут хранить энергию где угодно, Лиат Кларк, Wired, 2 июля 2012 г. Если бы мы могли превратить компоненты аккумуляторов в жидкости, мы могли бы распылять их на любую плоскую поверхность для хранения электроэнергии.
• Вирусная батарея может «приводить в действие автомобили»: BBC News, 2 апреля 2009 г. Ученые Массачусетского технологического института построили новую мощную батарею от вирусов.
• Батарея, которая «заряжается за секунды»: BBC News, 11 марта 2009 г.Новый способ изготовления литий-ионных аккумуляторов может значительно сократить время зарядки.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021.Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2009/2021) Зарядные устройства. Получено с https://www.explainthatstuff.com/how-battery-chargers-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

.
