Снятие и замена задних стоек ВАЗ 2110

Оглавление

• 1 Инструмент и материалы для замены
• 2 Последовательность работ
• 3 Видео в помощь

Задние стойки ВАЗ 2110, как в принципе и на любом другом легковом автомобиле, должны гасить колебания от подвески к кузову, которые возникают при движении по неровной ухабистой дороге. При частых передвижениях по некачественному покрытию, что в большинстве регионов нашей страны – обычное дело, нагрузка на подвеску увеличивается в несколько раз, в результате чего замена задних стоек требуется гораздо раньше, чем заявляет производитель автомобиля. Первым сигналом, предупреждающим о неполадках в системе задних подвесок, является стук.

Владельцы автомастерских! Уверены в рабочем состоянии подъемника? Лучше вовремя проверить работу подъемника! Качественная сертифицированная диагностика тут: https://pro-podemnik.ru/uslugi/diagnostika-avtopod.

Инструмент и материалы для замены

Нам потрбуется:

• домкрат или подъемник;
• упор под колеса и днище;
• WD-40;
• молоток;
• ключи на 17, 6, 19;
• отвертки;
• пассатижи;
• оригинальные амортизаторы задних стоек с номером 2110-2915004.

Последовательность работ

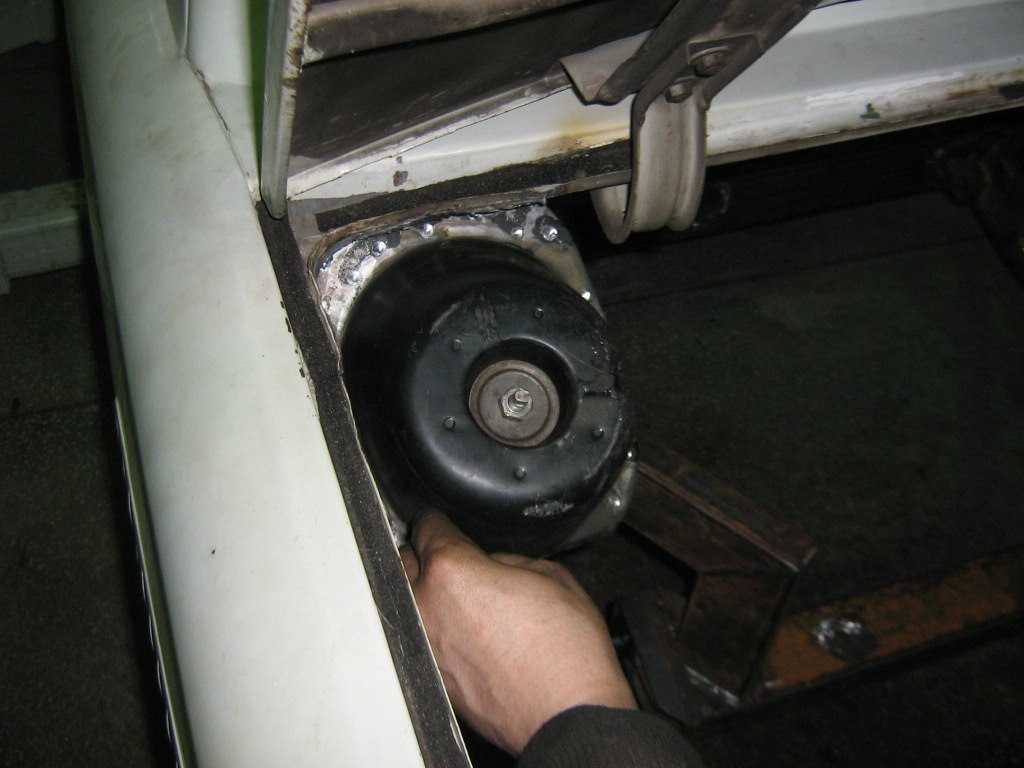

Чтобы добраться до верхнего крепления задней стойки необходимо снять спинку на заднем сидении и сместить в сторону обивку на арке заднего колеса.

Далее при помощи накидного ключа на 17 необходимо открутить гайку на штоке амортизатора, при этом нужно придерживать шток от прокручивания, при помощи ключа на 6. Эту процедуру можно произвести и при помощи специального ключа для стоек.

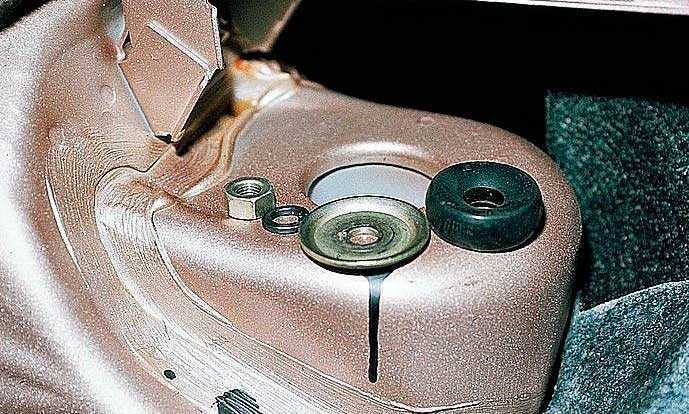

После откручивания снимается гайка, после чего необходимо извлечь опорную и пружинную шайбу, а также верхнюю подушку штока. Затем, используя домкрат,  поднимают автомобиль, после чего снимают заднее колесо со стороны замены стойки. Колесо снимается для удобства доступа. При желании эту процедуру можно осуществлять и без снятия колеса.

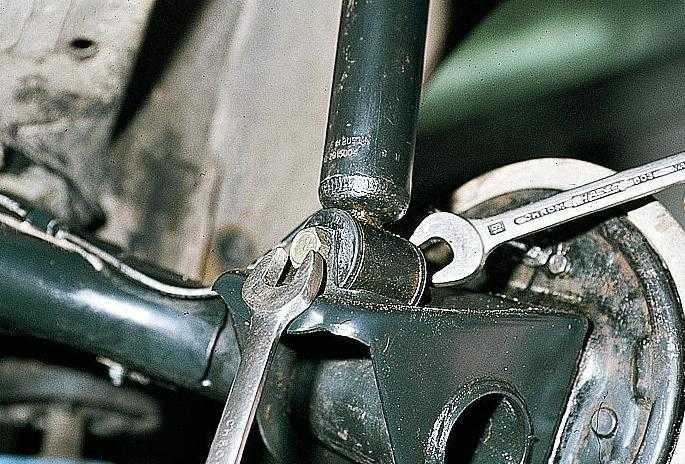

Ключом на 19 откручивается гайка болта, который крепит стойку амортизатора к задней балке. Чтобы при откручивании болт не проворачивался, его необходимо придерживать другим ключом.

Далее извлекается болт. Если крепежный болт не извлекается от руки, его необходимо выбить при помощи молотка и оправки.

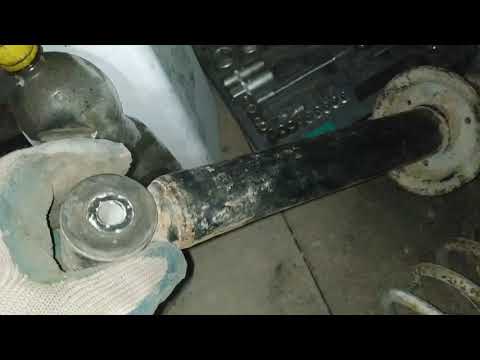

После чего извлекается амортизатор, вместе с пружиной. Из снятого амортизатора, снимается пружина, нижняя подушка с втулкой, а также буфер хода сжатия и защитный чехол. С опорной чашки кузова необходимо снять резиновую прокладку пружины.

Перед установкой новой задней стойки на амортизатор крепят снятую ранее нижнюю опорную чашку, а на шток амортизатора — буфер хода сжатия, защитный чехол, подушку, нижнюю упорную шайбу. Далее на амортизатор устанавливают пружину, которую необходимо расположить так, чтобы резиновая прокладка на пружине совпала с опорной шайбой на кузове автомобиля.

Затем закрепляется нижняя часть стойки на задней балке, при этом крепежный болт не стоит полностью затягивать, а просто слегка подкрутить.

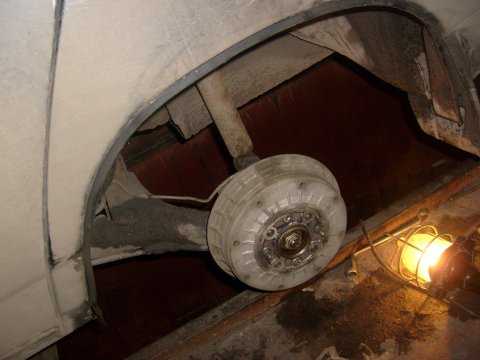

Со стороны замены амортизатора, под заднюю балку подставляется упор, и автомобиль опускается на домкрате, при этом необходимо направлять шток стойки в отверстие кузова. После выхода штока из отверстия в кузове, на него надевают верхнюю опорную шайбу и подушку, закручивают гайку штока, устанавливают колесо.

Затяжка нижнего крепежного болта стойки к балке осуществляется после того, как снятый с домкрата автомобиль будет стоять на колесах.

Когда замена задних стоек выполнена, необходимо отрегулировать развал передних колес и регулятор давления задних тормозов.

Видео в помощь

Замена задних амортизаторов ВАЗ 2115: видео инструкция своими руками

Предлагаем вашему вниманию статью с видеоинструкцией о том, как произвести замену задних амортизаторов на ВАЗ-2115 собственными руками.

Амортизатор: его роль в работе подвески

Автомобильный амортизатор – механизм в подвеске автомашины, служащий для частичного погашения раскачивания (демпфирования), возникающего при движении, или полного его поглощения.

Придавая автомобилю ровный ход, амортизаторы выступают как защита ходовой части авто от перегрузок при езде по неровностям автодорожного полотна и пересеченной местности. В подвеске амортизатор выступает в виде элемента повышения ее упругости наряду с рессорой пружиной и торсионом.

По своим типам амортизаторы разделяются:

• газовый однотрубный;
• газовый двухтрубный;
• масляный двухтрубный.

На модели ВАЗ-2115 на заводе устанавливаются штатные масляные амортизаторы. В дальнейшем при эксплуатации автомобиля владельцы часто производят их замену на газовые, в зависимости от стиля своего вождения.

Различают 3 разновидности стоек с разными характеристиками. Выбирать их нужно, ориентируясь на то, по каким дорогам происходит движение. Масляные (гидравлические) – достаточно эластичные. Предназначены для водителей, отдающих предпочтение спокойной, размеренной езде или частым поездкам по дорогам с грунтовым покрытием.

Газовые амортизаторы отличаются более высокой жесткостью, и, как правило, им отдают предпочтение автомобилисты, практикующие агрессивный, трассовый стиль вождения. Такие амортизаторы (газовые) предотвращают раскачивание, возникающее на больших скоростях и поворотах. Газомасляные амортизаторы сочетают в себе достоинства и недостатки обоих видов.

Детали автомобильного амортизатора

Амортизатор автомобиля:

• узел уплотнения;
• чашка пружины подвески автомобиля;
• шток с износостойким покрытием и высокой чистотой поверхности;
• клапан сжатия;
• уплотнительные кольца из высококачественной резины;
• разделительный поршень;
• резинометаллический цельно-вулканизированный шарнир;
• герметически сваренное дно;
• амортизирующие жидкости и газ;
• колбы и поршня.

Определение неисправности задних амортизаторов ВАЗ-2115

Роль амортизаторов для обеспечения безопасной эксплуатации автомашины зачастую не принимается в расчет многими, особенно начинающими автолюбителями. А это может привести к неприятным и даже трагическим событиям. При выходе из строя, или даже частичной потере работоспособности амортизатора, колесо автомобиля теряет контакт с дорогой.

И, как результат этого, увеличивается тормозной путь в случае экстренного торможения. При прохождении поворотов ухудшается устойчивость авто, ходовая часть и шины подвергаются большей нагрузке, что ведет к их износу и так далее.

Как определить неисправность амортизатора

Прежде всего, это провести визуальный осмотр. Масляные пятна на самом амортизаторе, пыльнике или буфере отбоя предупреждают о том, что он нуждается в замене. Также неравномерный износ автопокрышек может быть указанием на проблемы с задней стойкой подвески.

При движении на скорости более 80 километров у автомобиля заметно ухудшается управляемость, рулевое управление с запозданием реагирует на дорожные неровности и раскачивание машины не утихает.

Но самым надежным способом является осмотр на специализированном стенде станции технического обслуживания.

Читайте также: Замена сайлентблоков на ВАЗ 2115 передней подвески и задней балки

Инструмент для замены задних амортизаторов ВАЗ-2115

После того как неисправность амортизатора однозначно определена его следует заменить. Провести замену можно как на СТО, так и самостоятельно. Для этого следует иметь следующие инструменты:

• ключ для откручивания гайки штока амортизатора;
• штатный домкрат;
• шплинты, тиски и съемник;
• молоток, зубило и плоскогубцы;
• рожковые и накидные ключи на 13, 17, 19, 22, 24;
• баллонный ключ.

Последовательность выполнения работ при замене амортизаторов

До начала демонтирования заднего амортизатора ВАЗ-2115, нужно из стакана задней стойки извлечь пластмассовую заглушку и отвинтить гайку, крепящую шток. Для этого используется специальный ключ, параллельно фиксирующий шток и откручивающий гайку.

По окончании извлечения гайки и шайбы с резиновой подушкой поднимаем автомобиль домкратом и снимаем заднее колесо для доступа к нижней части крепления задней стойки.

Рожковым ключом на 19 фиксируем гайку, а головкой на 19 откручиваем болт, смазав его предварительно проникающей смазкой, вывинтив и вынув болт из отверстия, достаем задний амортизатор из посадочного места. Для выполнения этого лучше воспользоваться плоской отверткой, аккуратно поддев нижнюю часть. Корпус стойки отводится в сторону, опускается вниз и вынимается амортизатор.

Оставшуюся внутри стакана прокладку из резины, достаем все той же отверткой. Разбираем старый амортизатор, снимая пружину, резиновую втулку, чашку, кожух, отбойник, а затем в противоположном (обратном) порядке монтируем эти детали на новую стойку.

При установке пружины на место последний виток должен занять такое положение в нижней чашке заднего амортизатора, при котором конец пружины не выходил бы за пределы чашки. А по завершении установки стойки он должен быть направлен на колесо. Перед монтажом амортизатора рекомендуется сразу надеть верхнюю резинку и, чтобы она не изменила своего местоположения, с помощью изоляционной ленты прикрепить ее к виткам пружины.

По окончании полной сборки производится установка задней стойки в обратной последовательности, закручивается верхняя гайка и нижний болт ее крепления.
