регулировка зазора между магнето и маховиком

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Содержание

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

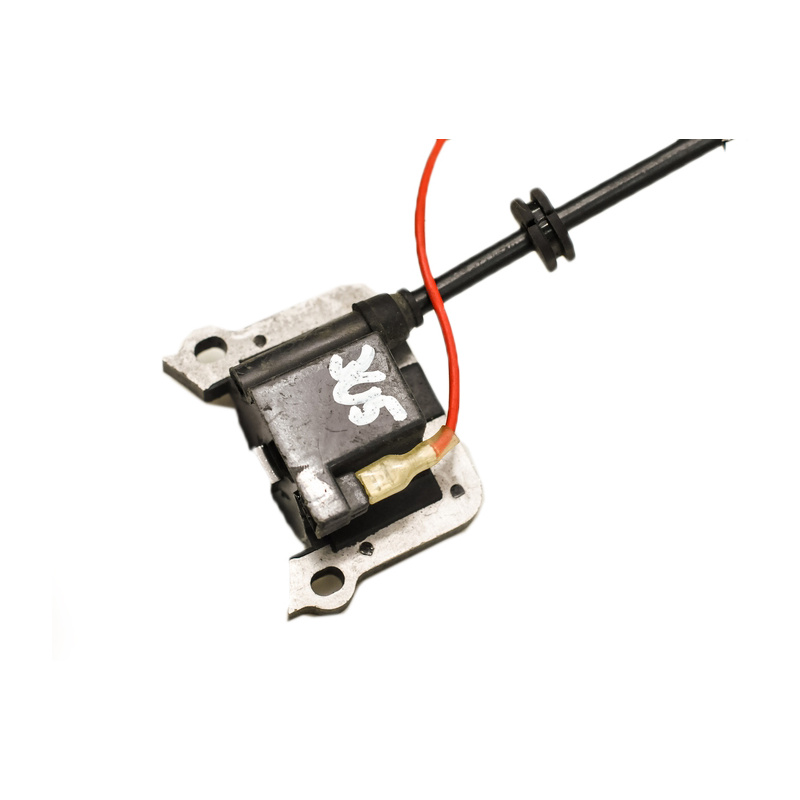

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

1. На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
2. Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
3. Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

1. Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
2. В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
3. Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
4. С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
5. Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

В норме, искра должна быть сильной, белого цвета или иметь голубоватый оттенок. Если искра слабая, и цвет ее оранжевый либо желтый – это говорит о неисправном магнето.

Также следует учитывать тот факт, что иногда магнето в холодном состоянии может давать хорошую искру. Но после нагрева из-за внутренних неисправностей перестает производить ток. Как только катушка остывает, триммер снова запускается и работает некоторое время, пока магнето снова не нагреется. Такую катушку необходимо заменить.

Иногда аналогичную проблему с нагревом может вызывать свеча зажигания, даже если катушка исправна, поэтому нужно проверять обе детали.

Алгоритм регулировки зажигания

Зажигание на триммере регулируется довольно просто.

1. Снимите кожух с двигателя, открутив все удерживающие его болты. К примеру, на бензокосе Patriot (Патриот) PT 2540, чтобы снять кожух, потребуется открутить корпус воздушного фильтра, и плоской отверткой снять его с защелок. После этого пластиковый корпус легко снимется.


2. С помощью отвертки открутите 2 болта (полностью выкручивать не требуется), удерживающие магнето.
3. Поверните маховик таким образом, чтобы магниты оказались наверху.

4. Далее, чтобы правильно выставить наилучший зазор межу маховиком и катушкой, можно воспользоваться обычной визиткой или карманным календариком. Если ни того, ни другого у вас нет под рукой, то, чтобы настроить зажигание, можно воспользоваться листом бумаги А4, свернув его 2 раза (в итоге, у вас получится толщина в 4 листа). Данной толщины будет достаточно, чтобы получить оптимальный зазор и отрегулировать зажигание. Вставьте визитку либо бумагу между катушкой и магнитами.

5. Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты.
6. Извлеките визитку. После этого зажигание на триммере будет отрегулировано.

Ремонт триммеров бензиновых своими руками. Ремонт катушки триммера своими руками

Содержание

1. Ремонт триммеров бензиновых своими руками. Ремонт катушки триммера своими руками
   • Катушка зажигания триммера – неисправности и ремонт
   • Магнето – конструкция и принципиальная схема работы
   • Проверка работоспособности
2. Ремонт штанги мотокосы. Конструкция бензокосы
   • Первый запуск в начале сезона
3. Ремонт триммера бош своими руками. Особенности самостоятельного ремонта бензиновых и электрических триммеров для травы
   • Неисправности и их устранение
   • Почему не заводится триммер
   • Если глохнет при нажатии на газ
   • Поломки стартера
   • Ремонт редуктора
   • Особенности ремонта электрических моделей
   • Как отрегулировать карбюратор
4. Устройство мотокосы. Устройство бензинового триммера
5. Видео ремонт триммера своими руками

Ремонт триммеров бензиновых своими руками. Ремонт катушки триммера своими руками

Катушка зажигания триммера – неисправности и ремонт

Мотокосы – популярный сезонный инструмент, предназначенный для удаления ненужной растительности на придомовом участке. Как и любая другая техника, эти устройства периодически ломаются. Ремонт катушки зажигания триммера – одна из популярных проблем, характерных для бензиновых кос. Сама система зажигания сконструирована аналогично на двух- и четырехтактных ДВС, поэтому устранение поломки выполняется практически одинаково для инструментов разных производителей, будь то «Люкс», Huter, Husqvarna или другая марка. Способы восстановления работоспособности катушки зажигания либо замены ее на новую – в материале далее.

Магнето – конструкция и принципиальная схема работы

Предназначение катушки зажигания – преобразование энергии вращения в высоковольтный разряд и формирование искры, воспламеняющей топливную смесь . В ДВС эта деталь называется магнето, так как в ней переменный ток генерируется от вращения постоянного магнитного ротора или якоря.

Магнето конструктивно состоит из двух обмоток: высокого и низкого напряжения. К последней параллельно подключены конденсатор с контактами прерывателя. Тогда как выводы обмотки высокого напряжения подсоединяются к свече и корпусу. Они обе наматываются на сердечник, между полюсами которого установлен вращающийся магнит, намагниченный продольно.

На заметку! Выглядит вся конструкция как большая катушка, установленная на сердечнике П-образной формы.

Проверка работоспособности

Перед началом диагностики магнето нужно удостовериться, что проблема на самом деле в данном узле. Для этого нужно проверить всю цепь и убедиться, что нет иных причин поломки триммера.

1. Сначала следует внимательно осмотреть катушку на наличие трещин и других внешних дефектов на корпусе. Далее потребуется изучить все элементы и узлы, проводящие ток, и удостовериться, что они чисты.
2. Следующий шаг — осмотр высоковольтных проводов . Они должны быть исправны и надежно прикреплены к контактам, без следов ржавчины и с неповрежденной изоляцией.
3. Следующим действием станет проверка свечного колпачка . В результате неосторожных действий пользователь часто отрывает его от высоковольтного провода, а затем импровизирует и создает самодельное крепление. Нужно понимать, что любое некачественное соединение в этом месте существенно уменьшает мощность электрической дуги свечи.
4. Затем следует удостовериться, что сама свеча исправна. Если заправлять мотокосу бензином низкого качества, срок службы этой детали существенно сокращается. Кроме того, она может быть залита или иметь большой нагар, препятствующий работе. Иногда свеча даже прикипает и не откручивается.
5. Далее необходимо осмотреть выключатель цепи . На триммерах и бензопилах китайского производства он очень часто ломается.

Ремонт штанги мотокосы. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Ремонт триммера бош своими руками. Особенности самостоятельного ремонта бензиновых и электрических триммеров для травы

Триммеры — это простые устройства для скашивания травы, заменившие обыкновенные косы. Данный вид бытовой техники работает от двигателя внутреннего сгорания или электричества. В процессе эксплуатации в агрегате могут выйти из строя некоторые детали. Ремонт триммеров выполняют самостоятельно. При сложных поломках заказывают диагностику и устранение проблем в сервисном центре.

Неисправности и их устранение

У электрических и бензиновых триммеров возникают типичные поломки и неисправности. Для устройств, работающих от двигателя внутреннего сгорания, это:

• проблемы в карбюраторе;
• поломка двигателя;
• проблемы с топливной системой;
• поломка редуктора, стартера, глушителя;
• засоры;
• поломка воздушного фильтра;
• проблемы с катушкой зажигания.

Электрические агрегаты имеют специфичные поломки:

• проблемы с кнопкой управления и электрическим кабелем;
• перегоревшая обмотка статора двигателя;
• обрыв контактов.

При несложных проблемах можно сделать ремонт триммера своими руками.

Почему не заводится триммер

Самая распространенная причина того, что агрегат не заводится — использование некачественного топлива. Выбор марок бензина ниже АИ-92 может вывести из строя бензокосу. Если используется качественное топливо, нужно искать другие причины. Для этого тщательно проверяют все узлы и системы. Проверке подлежат:

• свеча зажигания и свечной канал;
• воздушный и топливный фильтр;
• сапун;
• выпускной канал.

Устройство может не завестись после длительного простоя. Прежде чем включать триммер, нужно хорошо изучить инструкцию по эксплуатации. Решение многих проблем указано в ней.

Если глохнет при нажатии на газ

Есть несколько причин, по которым триммер глохнет при нажатии газа:

1. Первая причина — разрегулировка карбюратора.
2. Засор топливного клапана.
3. Засор обратного клапана.
4. Ослабление и провисание троса карбюратора или провисание топливозаборного шланга.

Чтобы не возникали описанные проблемы с газонокосилкой, нужно тщательно следить за состоянием устройства и его блоков. Своевременная чистка, мойка агрегата и запчастей позволяют увеличить срок его работы.

Поломки стартера

Самая сложная поломка стартера случается при обрыве веревки и намотке ее на маховик работающего двигателя. В результате может лопнуть пружина и сорваться шкив. В этом случае поможет только полная замена запчасти. Такая поломка возникает редко. Чаще бывает:

• обрыв веревки шморгалки;
• поломка пружины;
• нарушение зацепления пружины.

В этом случае легко починить стартер самостоятельно. Производитель подготовил для этого пошаговую инструкцию.

Ремонт редуктора

Уход за редуктором мотокосы заключается в своевременной смазке агрегата. Отсутствие таковой может привести к быстрому износу шестерней и заклиниванию редукторного модуля.

Основные неисправности редуктора триммера:

• сильный нагрев передаточного узла из-за использования смазки низкого качества или ее отсутствия;
• заедание вала при вращении изношенных подшипников;
• шатание или слетание со штанги передаточного механизма в результате повреждения корпуса;
• отсутствие вращения выходного вала с ножом из-за износа зубьев на шестеренках.

Большинство неполадок в редукторе связано с разрушением подшипников.

Это случается из-за применения смазки низкого качества или полного ее отсутствия. Еще одна причина выхода из строя редуктора — эксплуатация триммера на пределе его возможностей и попадание посторонних предметов. Для замены неисправного подшипника разбирают редуктор.

Особенности ремонта электрических моделей

Электрические модели триммеров, работающие от сети, имеют в своем составе несколько основных блоков:

• механическая часть, обеспечивающая передачу крутящего момента триммерной головке;
• электрический двигатель;
• силовой кабель.

Каждый блок электротриммера имеет специфические неполадки. В механической части они зависят от наличия лески, используемой в качестве режущего элемента. Причины прекращения работы:

• запутывание лески;
• слипание нейлоновой нити из-за перегрева триммера;
• проблемы с валом привода и катушкой.

Выявить неполадки электрической части электрокосы можно с помощью специальных инструментов:

• индикаторная отвертка;
• мультиметр;
• набор ключей и отверток.

Для устранения проблем нужна паяльная лампа.

Повреждение электрической части:

• неисправность силового кабеля;
• проблемы с розеткой и вилкой;
• выход из строя ручки управления;
• сгорание обмотки стартера, требуется замена двигателя;
• обрыв контактов можно исправить самостоятельно с помощью паяльной лампы.

Как отрегулировать карбюратор

Регулировка модуля выполняется заводом-изготовителем. В процессе эксплуатации устройства, после ремонта или очистки модуля возникает необходимость отрегулировать карбюратор.

Устройство мотокосы. Устройство бензинового триммера

Многочисленные модели ручных мотокос, имеющихся сегодня на рынке, различаются по мощности (и, как следствие этого, по своим возможностям), весу, наличию тех или иных дополнительных функций, повышающих удобство использования, но при этом принципиальная схема устройства инструмента остается неизменной.

В качестве силового привода в любом бензиновом триммере используется двигатель внутреннего сгорания. Посредством жесткого или гибкого вала вращение от него передается на режущий элемент – катушку с кордом (леской) или специальный нож. Вал размещается внутри металлической штанги, на одном конце которой закреплен двигатель и топливный бак, на другом находится режущая головка.

В средней части штанги крепится рукоятка. Чаще всего именно на ней размещаются клавиши, кнопки и переключатели, с помощью которых осуществляется управление работой триммера.

Компоновка элементов управления может несколько отличаться в зависимости от модели инструмента, но, как правило, сюда входят кнопка для глушения двигателя, клавиша «газа», позволяющая управлять дроссельной заслонкой карбюратора, и стопор этой клавиши в нажатом состоянии, облегчающий управление при больших объемах работы.

1. Редуктор.
2. Триммерная головка.
3. Защитный кожух.
4. Кнопка стопора рычага газа.
5. Выключатель.

6. Рычаг газа.
7. Рукоятка.
8. Стопор рычага газа.
9. Штанга.
10. Петля для крепления карабина ремня.

11. Воздушный фильтр.
12. Свеча зажигания.
13. Корпус двигателя.
14. Выпускной коллектор.
15. Бензобак.
16. Стартер.

Видео ремонт триммера своими руками
