Замена подшипника первичного и вторичного вала в КПП ВАЗ 2107

Содержание

• 1 Какие подшипники лучше в коробку ВАЗ 2107
• 2 Номера подшипников в КПП ВАЗ 2107 5-ступке
• 3 Размеры подшипников в КПП ВАЗ 2107
• 4 Диагностика подшипников коробки ВАЗ 2107
• 5 Замена подшипников в КПП ВАЗ 2107 5-ступке
  • 5.1 Замена подшипника первичного вала в ВАЗ 2107
  • 5.2 Замена подшипника вторичного вала в ВАЗ 2107
  • 5.3 Замена подшипников промежуточного вала в КПП ВАЗ 2107
• 6 Советы и рекомендации по замене подшипников в коробке ВАЗ 2107
• 7 Заключение

Замена подшипника первичного вала в КПП ВАЗ 2107 – важная и ответственная процедура, без которой оптимальная работа всего агрегата невозможна. Такие ремонтные работы проводятся в результате поломок и неисправностей в механической части коробки передач.

Какие подшипники лучше в коробку ВАЗ 2107

Трансмиссии классических моделей от АвтоВАЗа отличаются неплохой надежностью, неприхотливостью в обслуживании и относительной, по сравнению с иностранными моделями, простотой в ремонте. Однако, учитывая солидный возраст даже самых молодых моделей, у многих могут возникнуть проблемы не только с кузовом, электрикой и иными частями, но и с порядком работы КПП. В ее системе присутствует большое количество деталей, работа которых в целом критически важна для системы. К числу таких компонентов относится и подшипник первичного вала коробки ВАЗ 2107. Эта небольшая часть отвечает за работу самого вала коробки, обеспечивающего беспрепятственную передачу крутящего момента и изменение передаточных чисел.

Аналогичные функции осуществляют и иные подшипники в коробке – вторичного вала и промежуточного вала. Данные детали изготавливаются из особо прочных металлических корпусов по форме круга, с большим количеством подвижных частей в виде металлических шарниров, которые позволяют валам беспрепятственно осуществлять свои прямые функции. В процессе монтажа в данную деталь набивается специальная смазка, которая не только сохраняет функциональные свойства и работоспособность агрегата, но и продлевает срок его службы.

При этом надежность этих частей достаточно высока, они выходят из строя лишь на очень больших пробегах или при проявлении критически высоких нагрузок на коробку передач. Также такие части подвергаются несложной диагностике. На рынке представлено множество различных компонентов в виде запасных частей для автомобилей ВАЗ. Запасные части выпускаются как отечественными компаниями, так и иностранными брендами. Порой значительно разнится и стоимость. Однако именно в данном случае оптимальным решением будет ориентироваться не на стоимость и производителя, а на оригинальность деталей.

Внимание! Иностранные брендовые компании, которые якобы производят продукцию именно для классической модели ВАЗ 2107, зачастую скрывают дешевые китайские изделия, которые, если и подойдут в посадочные места, не смогут полноценно обеспечить беспроблемную длительную работу коробки.

Поэтому верным решением станет выбор продукции от завода-изготовителя самой «классики» от АвтоВАЗ или смежных компаний, которые производили данную продукцию во время нахождения автомобиля на конвейере. Тем самым шанс на приобретение контрафактного ненадежного изделия уменьшается. Кроме того, при выборе необходимо строго придерживаться стандартных размеров детали, которые у иностранных конкурентов могут разительно отличаться, что приведет к невозможности установки и внедрения в коробку передач.

Номера подшипников в КПП ВАЗ 2107 5-ступке

Для простоты подбора данных подшипника КПП ВАЗ 2107 5 ступка предусмотрены специальные номера, которые обозначены в ГОСТе. В соответствии с данными номерами различные производители обязанные выпускать продукцию в точном соответствии с ГОСТ, куда входят не только физические размеры, ширина длина, но и состав материалов, которые используются, различные температурные режимы, а также допуски по эксплуатации. Для этих агрегатов предусмотрены номера 6-50706АУ и 6-180502К1УС9. Различия заключаются в способе смены деталей. Так, первый производится с учетом замены без необходимости демонтажа коробки передач, второй с таковым демонтажем.

Именно в соблюдении стандартов ГОСТ заключается преимущество отечественных изготовителей, так как данный стандарт разрабатывался с учетом специфики эксплуатации и нагрузок коробки передач в отечественных условиях. Зарубежные аналоги могут использовать данный стандарт при производстве, однако во многих случаях этого не делают, поставляя на рынок продукцию невысокого качества. Для вторичного вала номер подшипника согласно ГОСТ установлен как 6-205КУ, для промежуточного 6-156704.

Размеры подшипников в КПП ВАЗ 2107

Размеры для деталей также регламентированы законодательством. Ориентируясь на эти значения, потребитель без труда подберет нужный элемент. При этом высока вероятность избежать контрафактного изделия, размеры которого зачастую отличаются. Для элемента главного вала диаметр установлен в 30 мм, высота в 19 мм, а внешний диаметр кольца 75 мм. Также определяется и количество металлических шариков, которые позволяют закреплять и обеспечивать подвижность самого вала в количестве 7 единиц. Правильно подобранный по размерам подшипник первичного вала ВАЗ 2107 является залогом долгой и беспроблемной службы всего агрегата.

Диагностика подшипников коробки ВАЗ 2107

Диагностика этих элементов представляется важной процедурой, как перед приобретением, так и в процессе работы всей системы коробки передач. Диагностика данных частей вытекает из признаков неисправности, которые могут происходить с моделью от АвтоВАЗа, к ним относятся:

1. Стук педали сцепления при нажатии. Является первым признаком неисправности. Данное явление со временем будет только нарастать до полного разрушения детали в коробке передач.

   Предупреждение! При разрушении деталь может не только остановить работу всей коробки, но и повредить иные элементы, что приведет к дорогостоящему ремонту.

2. Посторонний шум из коробки передач во время движения. Характерный гул, который со временем также усиливается, – еще один признак неисправности агрегата.
3. Затруднительное переключение передачи, которое выражается либо в хрусте внутри коробки, либо в тяжелом ходе рычага переключения. Также эта проблема может проявляться по иным причинам, однако вероятность поломки именно подшипников валов не является исключением.
4. В некоторых случаях происходит самопроизвольное переключение передачи из-за неисправности детали, так как валы свободно ходят внутри всего механизма. Данный признак особо ярко указывает на неисправность именно подшипников.


Замена подшипников в КПП ВАЗ 2107 5-ступке

В зависимости от месторасположения конструкции различаются и способы проведения ремонтных работ внутри системы. Владельцу для их осуществления потребуется подъемник, набор ключей, отверток различных видов, молоток, небольшой нож.

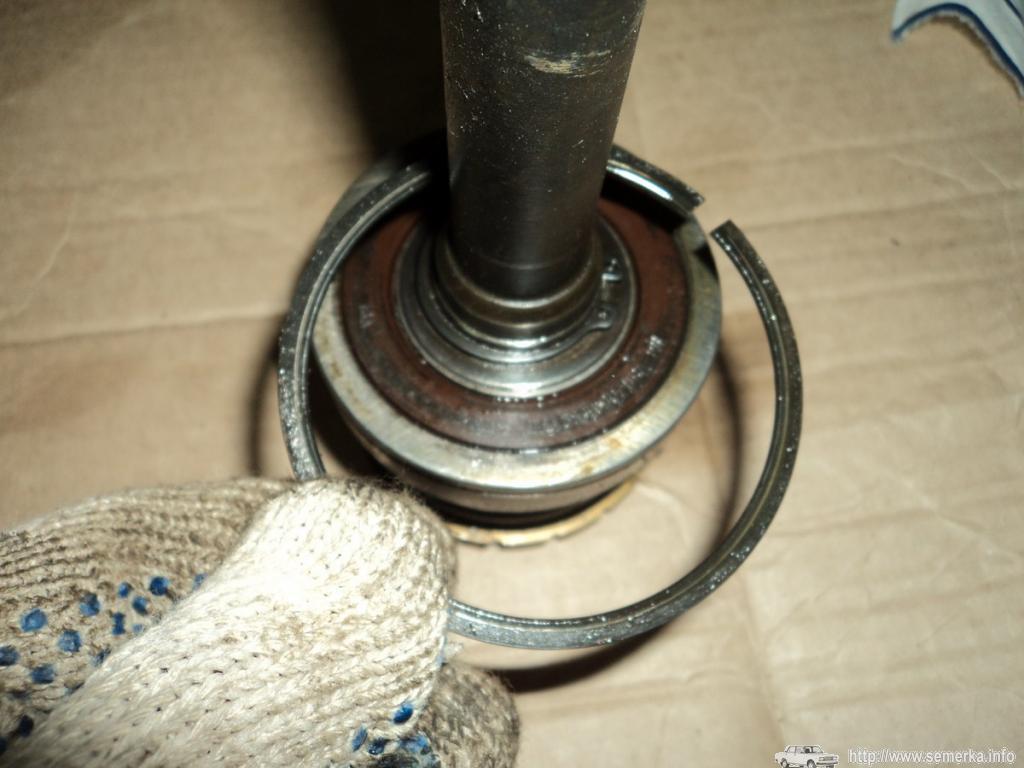

Замена подшипника первичного вала в ВАЗ 2107

Процедура снятия подшипника первичного вала ВАЗ 2107 происходит в несколько этапов:

1. Поставить автомобиль в нейтральную передачу и разобрать кожух и систему ручки КПП.
2. Затем необходимо снять стартер, так как он мешает к доступу к корпусу коробки, а также вместе с ним демонтировать датчик кислорода и соединение катализатора и глушителя.
3. После этого отодвинуть коробку и приступить к демонтажу самого подшипника. Для этого необходимо снять часть корпуса с помощью отвертки и поддеть корпус самого подшипника в сердцевине.
4. Поступательными движениями начать вытаскивать деталь до упора, а после этого помогать ударами молотка по корпусу отвертки, медленно прокручивая и доставая деталь из штатного крепления.

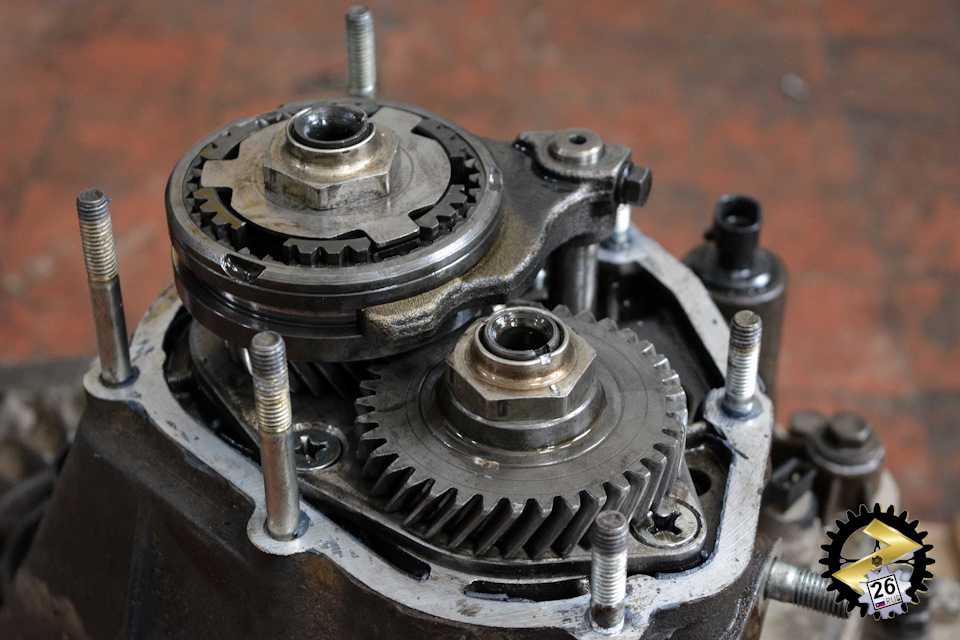

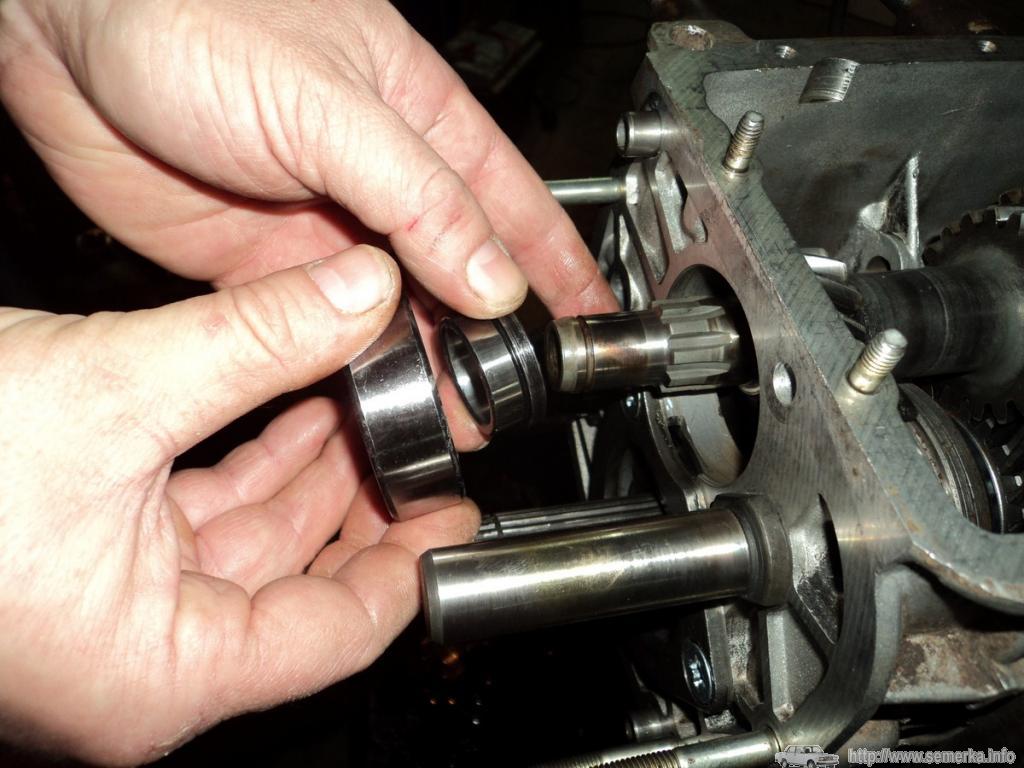

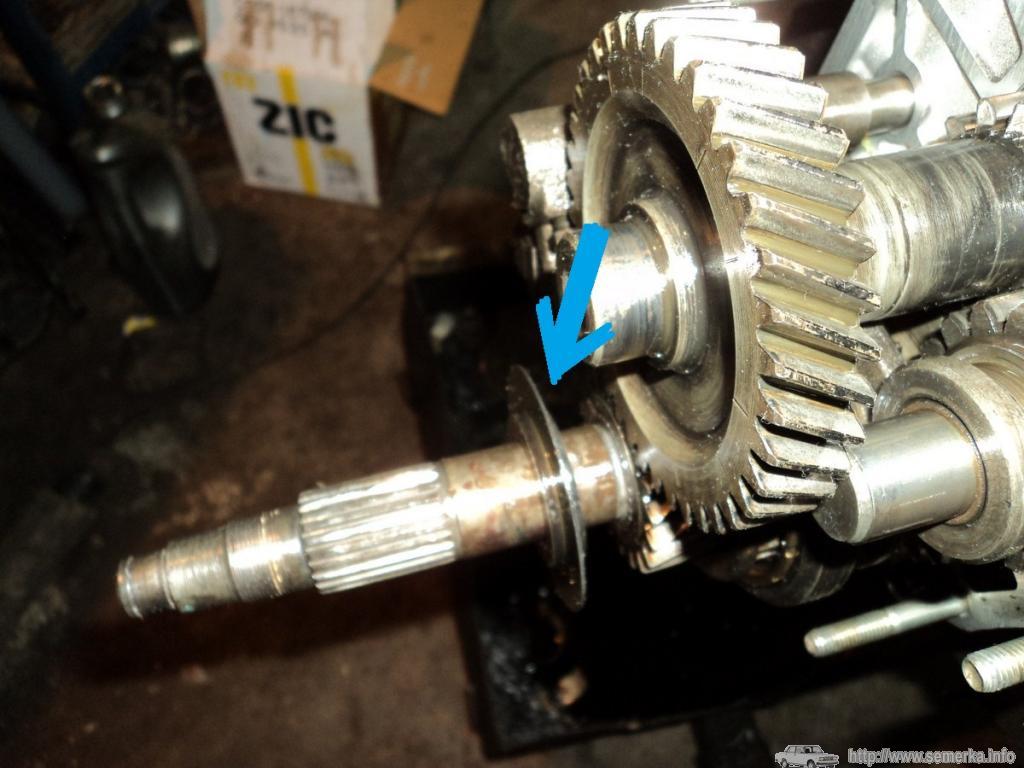

Замена подшипника вторичного вала в ВАЗ 2107

Для вторичного вала также требуется несколько стадий разборки:

1. После демонтажа КПП необходимо отделить часть корпуса, которая скрывает данный подшипник на вторичном валу.
2. После этого следует при помощи специального ключа съемника проворачивать деталь вокруг своей оси, при этом можно использовать рычаги в виде больших ключей, а также поддевать деталь ножом или отверткой.

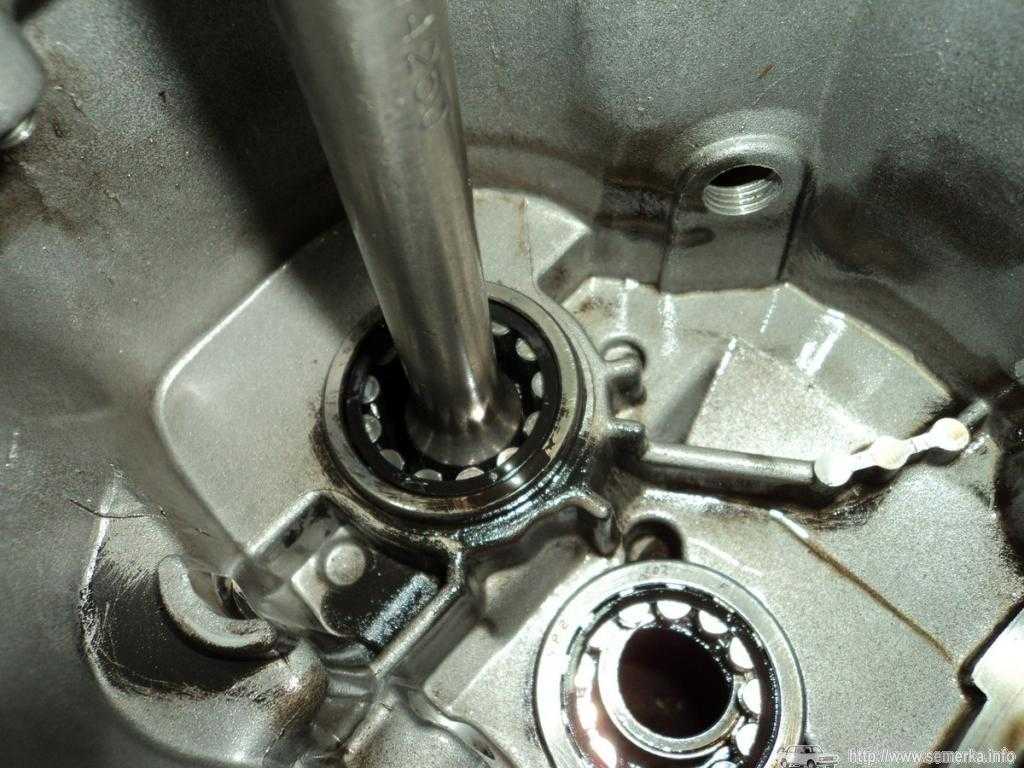

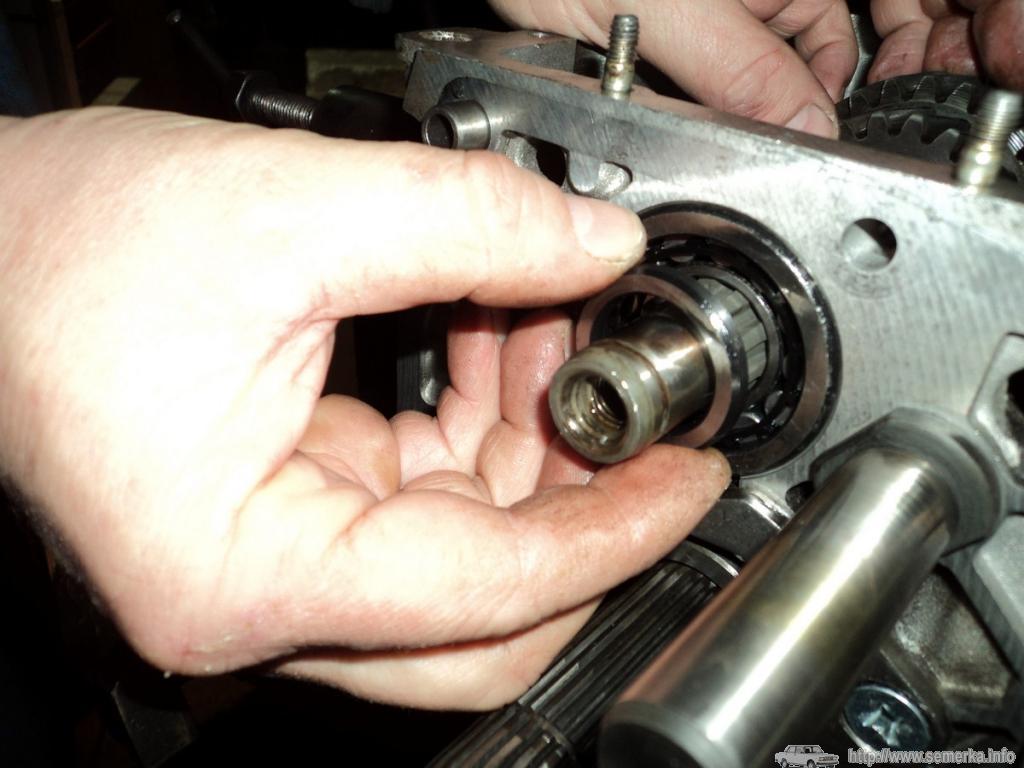

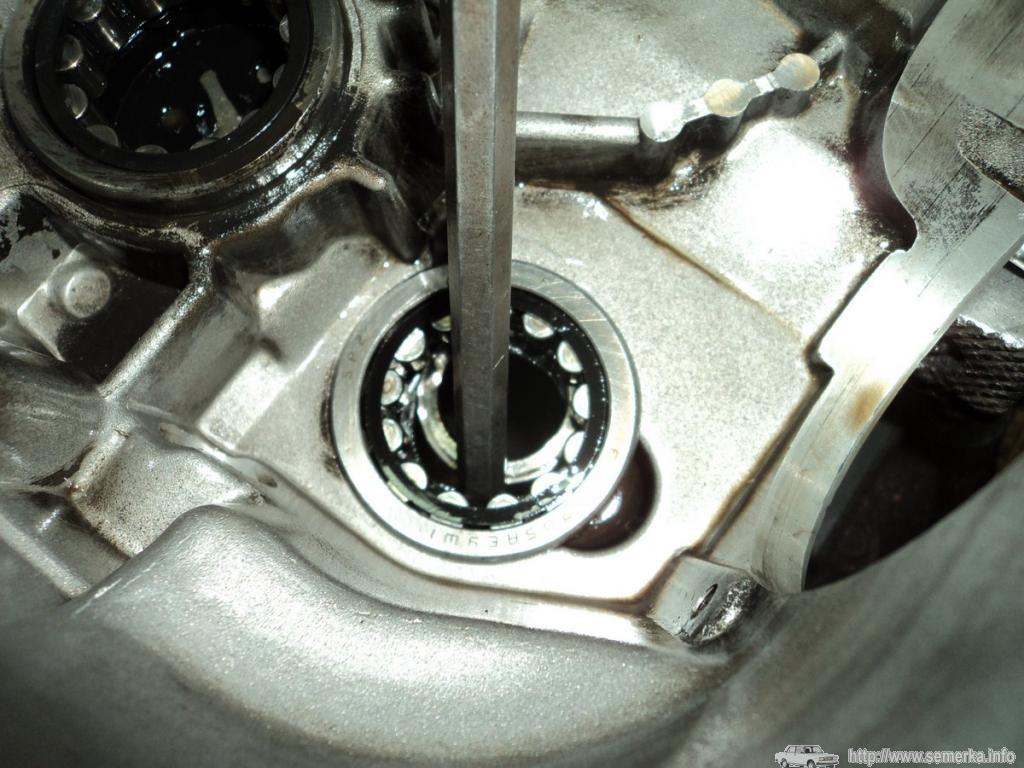

Замена подшипников промежуточного вала в КПП ВАЗ 2107

Для промежуточного вала ситуация аналогична действиям с первичным валом, так как в строении и закреплении данной детали нет больших различий. Также поступательными ударами молотка с медленным прокручиванием детали вокруг своей оси агрегат снимается со штатного крепления.

Советы и рекомендации по замене подшипников в коробке ВАЗ 2107

В качестве основного совета можно привести рекомендацию по подбору агрегатов для замены. Далеко не всегда иностранная продукция превосходит по качеству российские изделия, которые выполняются по жестким государственным стандартам. Поэтому ориентироваться на стоимость при приобретении не стоит. Также при работе по смене данных деталей необходимо в строгом порядке соблюдать последовательность действий. Коробка передач – сложный механизм, который имеет множество составных частей. И в случае несоблюдения порядка обратной сборки или непреднамеренного повреждения иных деталей процедуру разборки придется повторять заново.

Для удобства в работе всегда необходимо использовать подъемник или яму в гараже. Это позволит проводить не только операции по замене деталей, но и профилактику иных элементов КПП, общего состояния коробки. Также пристальное внимание необходимо обратить на момент центрирования и затяжки деталей. В случае повышенной нагрузки ресурс подшипников уменьшается пропорционально выросшей нагрузке и, соответственно, следующая замена потребуется при меньших пробегах. Также в процессе ремонта необходимо использовать качественные смазывающие материалы, ведь без них самому подшипнику придется работать «всухую», что также значительно сокращает заложенные ресурс.

Заключение

В итоге замена подшипника первичного вала в КПП ВАЗ 2107 представляет собой трудоемкий процесс, проведение его без посторонней помощи достаточно затруднительны. Для этого необходимо иметь не только набор инструментов, но и хорошо разбираться в конструкции самой коробки передач.

Порядок замены подшипника вторичного вала КПП на ВАЗ 2107

Главная » Ремонт

Ремонт

На чтение 5 мин. Просмотров 209 Опубликовано 14.08.2022

Содержание

1. Принцип работы и устройство вторичного вала КПП?
2. Замена подшипника и сальника вторичного вала
3. Пошаговая инструкция по замене

Трансмиссия автомобиля помогает передать необходимый вращающий момент на колеса автомобиля в соответствии со скоростью движения. В этой статье мы разберем, что такое вторичный вал КПП, а также коснемся таким важных деталей, как подшипник, сальник вторичного вала и их замена.

Принцип работы и устройство вторичного вала КПП?

Коробка передач состоит из множества частей, которые имеют между собой связь, позволяющую им взаимодействовать и обеспечивать надежную передачу вращающего момента. Изначально момент передается от диска сцепления на первичный вал КПП. Первичный вал имеет небольшую длину и общее крепящее устройство с вторичным валом. Однако между этими двумя деталями отсутствует жесткая механическая связь, и они вращаются независимо друг от друга. Третьим элементом трансмиссии считается промежуточный вал, который располагается под первичным и вторичным валом.

Все эти элементы имеют большое количество шестерен, каждая из которых образует в паре с другой передаточное число, а пара, в свою очередь, образует ступень коробки передач. Промежуточный вал обеспечивает связь первичного и вторичного вала через определенные передаточные числа. Именно на нем осуществляется изменение передаточных чисел и как следствие, изменение передачи при движении.

Вторичный вал играет заключающую роль в коробке передач. Преобразованный вращающий момент он передает на хвостовик, а затем он уходит на карданный вал автомобиля. Таким образом, вторичный вал обеспечивает связь коробки передач и ходовой части автомобиля и от уровня его работы зависит, поедет автомобиль или нет.

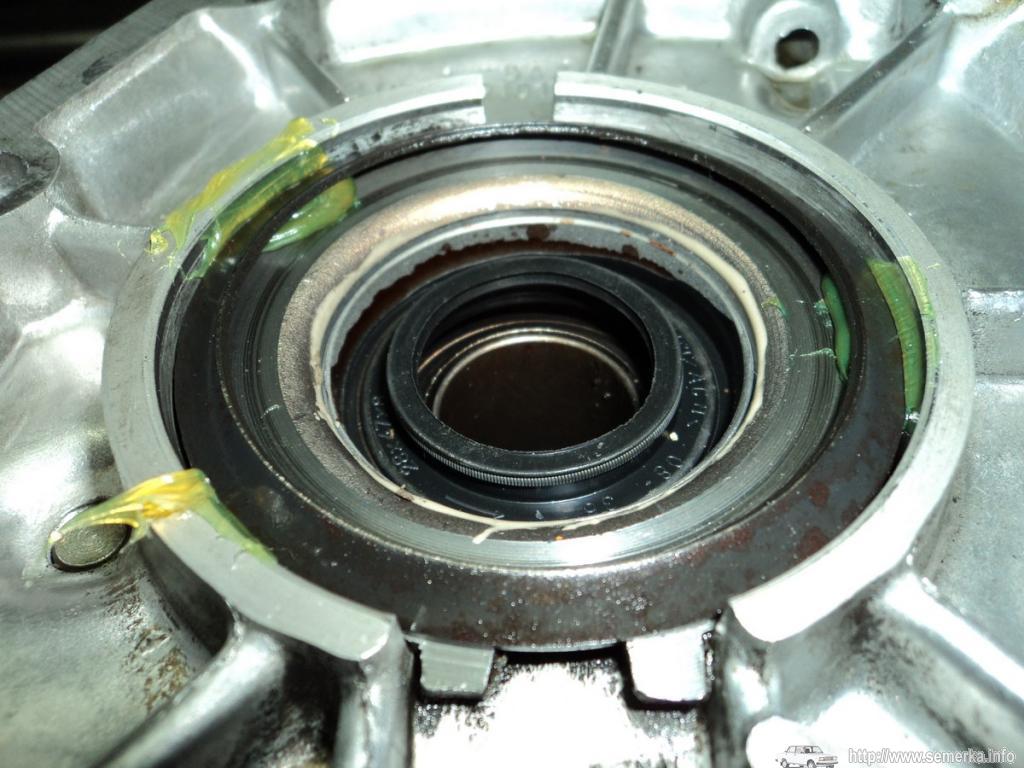

Замена подшипника и сальника вторичного вала

Подшипник вторичного вала обеспечивает свободное вращение его конца в том месте, где вал уже покидает пределы коробки передач. Изнутри подшипник наполняется смазочным веществом, который облегчает вращение детали.

В том же месте устанавливается сальник вторичного вала КПП. Сальник представляет собой резиновое уплотнительное кольцо, которое надевается на вал и заполняет промежутки между валом и корпусом коробки передач. Сальник предназначен для предотвращения утечки масла и обеспечивает герметичность системы.

Со временем, и сальник, и подшипник подвергаются естественному износу. Части подшипника разрушаются и начинают разбалтывать вал. Постепенно трение между деталями повышается, и подшипник начинает нарушать форму вала. Балансировка вала со временем нарушается, и он начинает вибрировать. Самым первым пострадает сальник, который потеряет свою форму и больше не сможет удерживать масло в коробке передач.

Масло постепенно уходит и смазка деталей КПП нарушается. Помимо этого, сальник может выйти из строя и по вине износа, который наступает в любом случае. Дело в том, что резиновое изделие имеет определенный срок службы, который определяется пробегом и сальник начинает трескаться, а также терять свои уплотнительные свойства.

Диагностировать неисправность сальника можно визуально. Для этого достаточно время от времени заглядывать на место соединения кардана и вторичного вала. Если там обнаружатся следы трансмиссионного масла, то можно с уверенностью заявлять, что сальник пришел в негодность и требуется в замене.

Неисправность подшипника определить достаточно трудно. Для этого нужно иметь хороший слух и прекрасно знать свой автомобиля. При движении на передачах может появиться гул из коробки передач и вибрация, при выжиме сцепления или выключении передачи гул пропадает, однако не стоит путать этот звук со звуком неисправного выжимного подшипника сцепления или первичного вала коробки.

Пошаговая инструкция по замене

• Автомобиль необходимо загнать на яму или эстакаду. Самым главным требованием будет то, что он должен быть обездвижен в целях безопасности. Для этого под колеса установите противооткатные опоры или заблокируйте колеса с помощью ручного тормоза.
• Подготовьте коробку передач к демонтажу. Без этой операции замена сальника и подшипника невозможна. Первым делом отключите «массу» или «минусовую» клемму аккумулятора. Теперь в салоне машины найдите рычаг переключения, вдавите его вниз и отверткой разожмите запорную втулку. Рычаг должен выйти наружу. После этого, освободите дистанционную пластиковую втулку при помощи двух отверток, которыми нужно разжать специальные крепящие лепестки. Затем, спуститесь под автомобиль и демонтируйте приемную выхлопную трубу, так как она будет мешать дальнейшему снятию КПП.
• Там же, на коробке передач разъедините специальную колодку двух проводов, которые отвечают за включение фонарей заднего хода. Открутите крепление карданной передачи, крепление стартера, освободите цилиндр гидравлического привода выключения сцепления, но не выкручивайте с него шланга, чтобы избежать последующей прокачки сцепления, и снимите гибкий трос спидометра.
• Теперь самое главное: выкрутите крепления поперечины, удерживающей коробку сзади, и поставьте под коробку передач любую опору, чтобы она не рухнула при выкручивании креплений к двигателю. Открутите соответствующие крепления и снимите КПП с опоры.
• Разберите коробку передач, однако перед этим из нее необходимо слить все масло. Как только коробка передач будет полностью разобрана, найдите подшипник, насаженный на вал и выдавите его при помощи съемника. После этого, таким же способом установите новый подшипник и поменяйте сальник.

Кстати, замена сальника может выполняться и без снятия КПП, для этого достаточно выкрутить крестовину и просто сменить резиновый уплотнитель новым. Не забудьте, также слить масло перед проведением ремонтных работ.

• Проведите сборку КПП в обратном порядке и установите ее на автомобиль.

На этом замена сальника и подшипника вторичного вала КПП ВАЗ 2107 завершена. Если вы плохо владеете инструментом и совсем не разбираетесь в устройстве трансмиссии автомобиля, то лучше всего, доверить это занятие профессионалам из сферы технического обслуживания автомобилей.

Как поменять подшипник на коробке передач ваз 2107

Содержание

1. Как поменять подшипник первичного вала ваз 2107
2. Какие подшипники лучше в коробку ВАЗ 2107
3. Подшипник первичного вала
4. Номера подшипников в КПП ВАЗ 2107 5-ступке
5. Подшипник первичного вала ВАЗ-2107: номер, цена, какой лучше купить, размер (5 ступка, 4 ступка)
6. Таблица стоимости и рекомендуемых производителей
7. Перечень полного комплекта подшипников КПП на ВАЗ 2107
8. Таблица размеров подшипника 6-50706АУ
9. Дополнительные видео по ремонту коробки передач на «Классике»
10. Размеры подшипников в КПП ВАЗ 2107
11. Разборка кпп классика 5ст
12. Замена подшипников в КПП ВАЗ 2107 5-ступке
13. Замена подшипника первичного вала в ВАЗ 2107
14. Замена подшипника вторичного вала в ВАЗ 2107
15. Замена подшипников промежуточного вала в КПП ВАЗ 2107
16. Как снять первичный вал с коробки
17. Фотогалерея: основные этапы работ
18. Выбраковка первичного вала
19. Советы и рекомендации по замене подшипников в коробке ВАЗ 2107
20. Где установлен и для чего служит подшипник коленвала
21. Порядок проведения работ по замене подшипника
22. Видео: Лёгкий способ замены подшипника коленвала
23. Замена подшипника вторичного вала кпп ваз 2107
24. Проводим ремонт коробки предач
25. Основные неполадки КПП ваз 2107
26. Первый этап.
    Снимаем коробку передач с автомобиля
27. Второй этап. Разбор и непосредственный ремонт
28. Принцип работы и устройство вторичного вала КПП?
29. Замена подшипника и сальника вторичного вала КПП ВАЗ 2107
30. Видео – Как поменять сальник КПП вторичного вала ВАЗ
31. Пошаговая инструкция по замене
32. Видео

Как поменять подшипник первичного вала ваз 2107

Замена подшипника первичного вала КПП ВАЗ 2107, по мнению многих автовладельцев, требует обязательной разборки коробки, что вынуждает их обращаться в мастерскую и тратить кровно заработанные деньги. Некоторые умельцы уже доказали, что это делать необязательно и с заменой может справиться каждый. Да, извлечь коробку придётся, но копошиться в её начинке вовсе не обязательно.

Иногда нет возможности в срочном порядке отправить автомобиль на диагностику. А в таких случаях, обнаружить неполадки с подшипниками помогут следующие признаки:

1. В нейтральном положении рычага переключения скоростей, прослушиваются постоянные звуки и неприятный шум.

2. Во время движения автомобиля, независимо от передачи, коробка излагает неприятные звуки.

3. Рычаг переключения передач самопроизвольно переходит в нейтральное положение.

4. Невозможно отключить сцепление – это происходит в тех случаях, когда подшипник заклинило.

Важно помнить, что если запустить эту проблему или пустить её решение на самотёк – это скорее всего приведёт к серьёзным неполадкам в будущем, и, соответственно, серьёзным растратам. Известны случаи, когда перекошенный подшипник, полностью разрушал диск сцепления. Но даже если он не перекошенный, а попросту изношенный, это также требует срочного вмешательства.

При ознакомлении с любой подобной инструкцией, складывается впечатление, что она написана специально для учёных и обычному человеку понять её не дано. Поэтому, мы решили изложить всё довольно простым и доступным языком:

После того, как мы сняли коробку, остаётся только извлечь колокол и стопорные кольца. Всё – прямая дорога к подшипнику открыта. Процесс замены выглядит следующим образом:

Какие подшипники лучше в коробку ВАЗ 2107

Трансмиссии классических моделей от АвтоВАЗа отличаются неплохой надежностью, неприхотливостью в обслуживании и относительной, по сравнению с иностранными моделями, простотой в ремонте. Однако, учитывая солидный возраст даже самых молодых моделей, у многих могут возникнуть проблемы не только с кузовом, электрикой и иными частями, но и с порядком работы КПП. В ее системе присутствует большое количество деталей, работа которых в целом критически важна для системы. К числу таких компонентов относится и подшипник первичного вала коробки ВАЗ 2107. Эта небольшая часть отвечает за работу самого вала коробки, обеспечивающего беспрепятственную передачу крутящего момента и изменение передаточных чисел.

Аналогичные функции осуществляют и иные подшипники в коробке – вторичного вала и промежуточного вала. Данные детали изготавливаются из особо прочных металлических корпусов по форме круга, с большим количеством подвижных частей в виде металлических шарниров, которые позволяют валам беспрепятственно осуществлять свои прямые функции. В процессе монтажа в данную деталь набивается специальная смазка, которая не только сохраняет функциональные свойства и работоспособность агрегата, но и продлевает срок его службы.

При этом надежность этих частей достаточно высока, они выходят из строя лишь на очень больших пробегах или при проявлении критически высоких нагрузок на коробку передач. Также такие части подвергаются несложной диагностике. На рынке представлено множество различных компонентов в виде запасных частей для автомобилей ВАЗ. Запасные части выпускаются как отечественными компаниями, так и иностранными брендами. Порой значительно разнится и стоимость. Однако именно в данном случае оптимальным решением будет ориентироваться не на стоимость и производителя, а на оригинальность деталей.

Поэтому верным решением станет выбор продукции от завода-изготовителя самой «классики» от АвтоВАЗ или смежных компаний, которые производили данную продукцию во время нахождения автомобиля на конвейере. Тем самым шанс на приобретение контрафактного ненадежного изделия уменьшается. Кроме того, при выборе необходимо строго придерживаться стандартных размеров детали, которые у иностранных конкурентов могут разительно отличаться, что приведет к невозможности установки и внедрения в коробку передач.

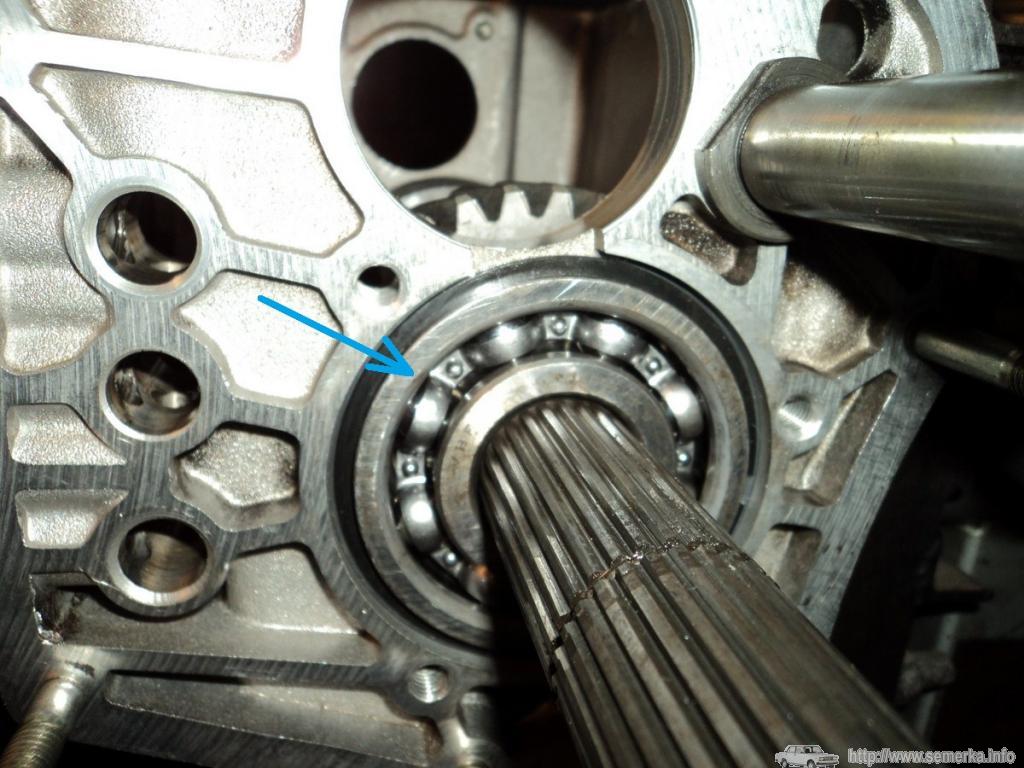

Подшипник первичного вала

КПП «семёрки» обладает потрясающей «живучестью»: так, коробка может «пережить» один и даже два капитальных ремонта двигателя, после чего владельцу авто придётся её ремонтировать. Однако в конструкции коробки очень много мелких деталей, которые, к сожалению, не могут похвастаться своим ресурсом. Чаще всего водителю приходится немного модернизировать устройство КПП именно за счёт замены подшипников.

На первичном валу коробки ВАЗ 2107 монтируются металлические подшипники открытого типа со следующими характеристиками:

Основная функция подшипника первичного вала — это работа опоры качения, то есть позволять валу легко перемещаться по своей оси.

При выработке ресурса вологодских подшипников водители иногда приобретают продукцию других российских компаний. Как показала практика, импортные подшипники отличаются только более высокой стоимостью, а не высоким качеством, поэтому смысла переплачивать за них нет. А отечественный производитель вполне соответствует всем тем требованиям качества и долговечности, которые предъявляют к ним автолюбители.

При выборе производителя следует иметь ввиду, что более высокая цена за единицу товара ещё не говорит о безупречном качестве. Однако четыре российских завода уже имеют репутацию поставщика надёжной и доступной продукции:

Номера подшипников в КПП ВАЗ 2107 5-ступке

Для простоты подбора данных подшипника КПП ВАЗ 2107 5 ступка предусмотрены специальные номера, которые обозначены в ГОСТе. В соответствии с данными номерами различные производители обязанные выпускать продукцию в точном соответствии с ГОСТ, куда входят не только физические размеры, ширина длина, но и состав материалов, которые используются, различные температурные режимы, а также допуски по эксплуатации. Для этих агрегатов предусмотрены номера 6-50706АУ и 6-180502К1УС9. Различия заключаются в способе смены деталей. Так, первый производится с учетом замены без необходимости демонтажа коробки передач, второй с таковым демонтажем.

Именно в соблюдении стандартов ГОСТ заключается преимущество отечественных изготовителей, так как данный стандарт разрабатывался с учетом специфики эксплуатации и нагрузок коробки передач в отечественных условиях. Зарубежные аналоги могут использовать данный стандарт при производстве, однако во многих случаях этого не делают, поставляя на рынок продукцию невысокого качества. Для вторичного вала номер подшипника согласно ГОСТ установлен как 6-205КУ, для промежуточного 6-156704.

Подшипник первичного вала ВАЗ-2107: номер, цена, какой лучше купить, размер (5 ступка, 4 ступка)

В МКПП «Классики» конструкторами предусмотрен радиальный открытый однорядный шарикоподшипник 6 класса точности, который на 90% воспринимает радиальные нагрузки. Для выбора данной запчасти необходимо обращать внимание на радиальный и осевой зазор, легкость вращения, внешний вид изделия (отсутствие коррозии, трещин, забоин, раковин). Прежде чем купить подшипник первичного вала КПП для «семёрки» ознакомьтесь с перечнем рекомендуемых производителей. Перечисленные заводы-изготовители выпускают качественные изделия по приемлемым ценам с точными размерами согласно ГОСТ 520-211.

Таблица стоимости и рекомендуемых производителей

№ п/п	Завод-изготовитель	Номер (артикул/маркировки)	Цена 2021 год, руб	Комплект
				Стопорное кольцо	Подшипник	Прижимное кольцо	Инструкция по монтажу
1	VBF (ВПК) Россия Аналог	50706АУ.P6R10.20Q6	270	—	+	—	—
2	ГПЗ Россия Аналог	6-50706АУ	200	—	+	—	—
3	SPZ (3 ГПЗ) Россия Аналог	6-50706АЕ1УШ	450	—	+	—	—
4	СПЗ-4 Россия Аналог	6-50706АУ	220	—	+	—	—

Я езжу на Ford Focus ST г. Москва

Инженеры поработали на славу. 15 устройств в 1 корпусе.

Пользуюсь 3 месяца и забыл про штрафы

Я в своём бортжурнале уже написал обзор. А вот ссылка на официальный сайт поставщика этого чуда-регистратора. Если не путаю, то специальная цена действует только сегодня! ПОДРОБНЕЕ…

Перечень полного комплекта подшипников КПП на ВАЗ 2107

Вал	Номера по ГОСТу / ISO
Первичный	6-50706АУ / 6706N
	6-180502К1УС9 / 62202.2RS
Вторичный	6-205КУ / 6205
	6-50306КУ / 6306N
	464904Е / AR-491298А
Промежуточный	6-92705К / 613441 (SKF)
	6-156704 / 616073 (SKF)

Таблица размеров подшипника 6-50706АУ

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Диаметр отверстия, d	mm	30
Наружный диаметр, D	mm	75
Номинальная высота, B	mm	19
Диаметр канавки для стопорного кольца, D1	mm (min-max)	71,32 — 71,83
Положение канавки, a	mm (min-max)	3,07 — 3,28
Ширина канавки, b	mm (min-max)	1,6 — 1,9
Радиус монтажных фасок, r	mm (min)	1,5
Грузоподъемность динамическая, С	kH	32,8
Грузоподъемность статическая, С0	kH	17,8
Номинальные обороты	об/мин	10000
Радиальный зазор	mm	0,01-0,024
Тип стали	—	ШХ-15
Твердость стали и шариков	HRC	61-65
Угол контакта	град.
Момент затяжки	kN*M	—
Шероховатость колец	Ra	0.32
Количество шариков	шт.	7
Диаметр шарика	mm	14,288
Вес	г.	400
Рабочая температура	градусы	+/-50

Дополнительные видео по ремонту коробки передач на «Классике»

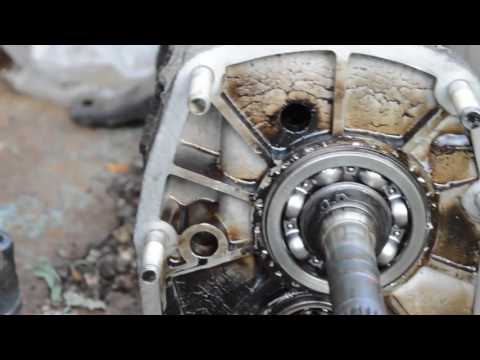

Видео замены подшипника у первичного вала на ВАЗ 2107

Видео замены подшипника промежуточного вала на КПП ВАЗ 2107

Размеры подшипников в КПП ВАЗ 2107

Размеры для деталей также регламентированы законодательством. Ориентируясь на эти значения, потребитель без труда подберет нужный элемент. При этом высока вероятность избежать контрафактного изделия, размеры которого зачастую отличаются. Для элемента главного вала диаметр установлен в 30 мм, высота в 19 мм, а внешний диаметр кольца 75 мм. Также определяется и количество металлических шариков, которые позволяют закреплять и обеспечивать подвижность самого вала в количестве 7 единиц. Правильно подобранный по размерам подшипник первичного вала ВАЗ 2107 является залогом долгой и беспроблемной службы всего агрегата.

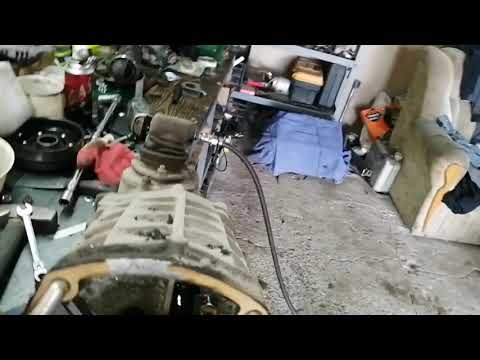

Разборка кпп классика 5ст

Для тех, кто сам ремонтирует автомобиль. Замена передних тормозных колодок Ваз 2107 самостоятельно. В статье представлена подробная видео инструкция и советы профессионалов. В этом видео показана поэтапная разборка 5ст кпп ваз

Замена подшипников в КПП ВАЗ 2107 5-ступке

Замена подшипника первичного вала в ВАЗ 2107

Процедура снятия подшипника первичного вала ВАЗ 2107 происходит в несколько этапов:

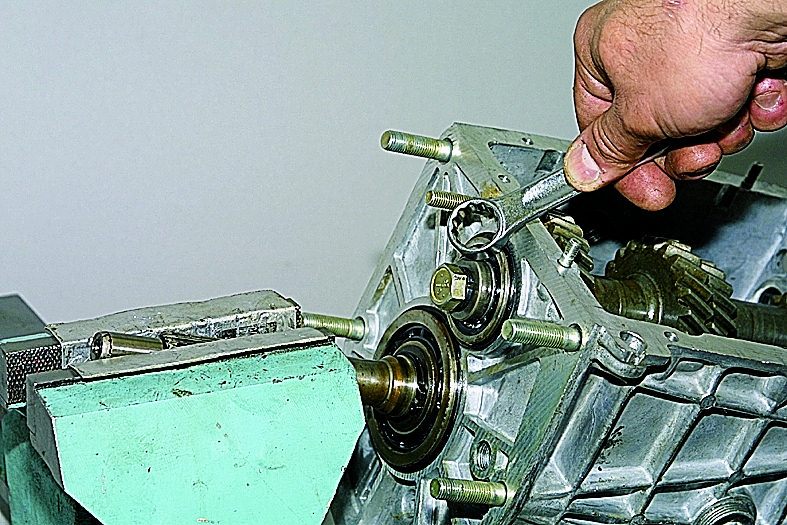

Замена подшипника вторичного вала в ВАЗ 2107

Для вторичного вала также требуется несколько стадий разборки:

Замена подшипников промежуточного вала в КПП ВАЗ 2107

Для промежуточного вала ситуация аналогична действиям с первичным валом, так как в строении и закреплении данной детали нет больших различий. Также поступательными ударами молотка с медленным прокручиванием детали вокруг своей оси агрегат снимается со штатного крепления.

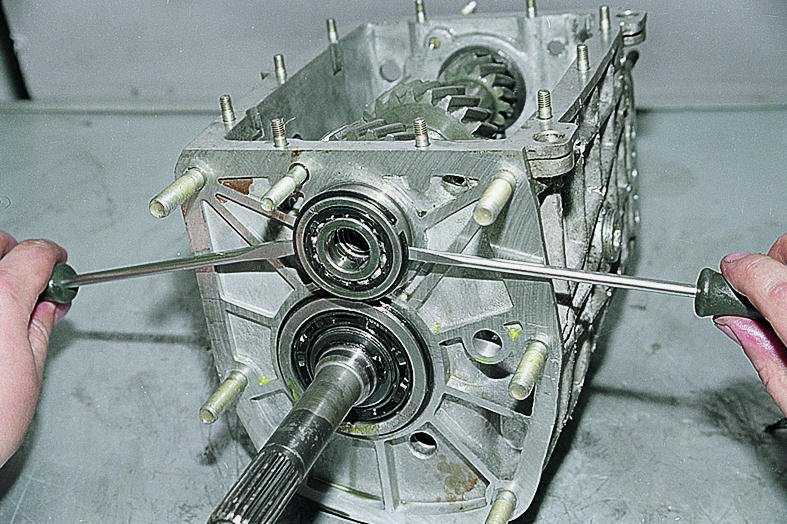

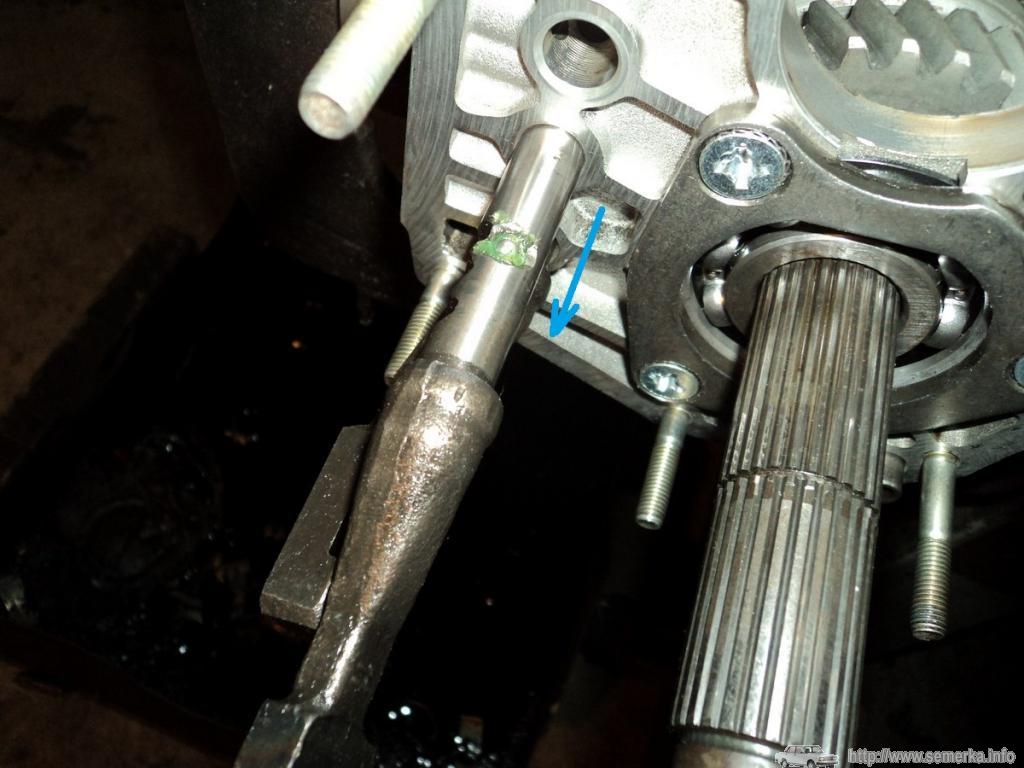

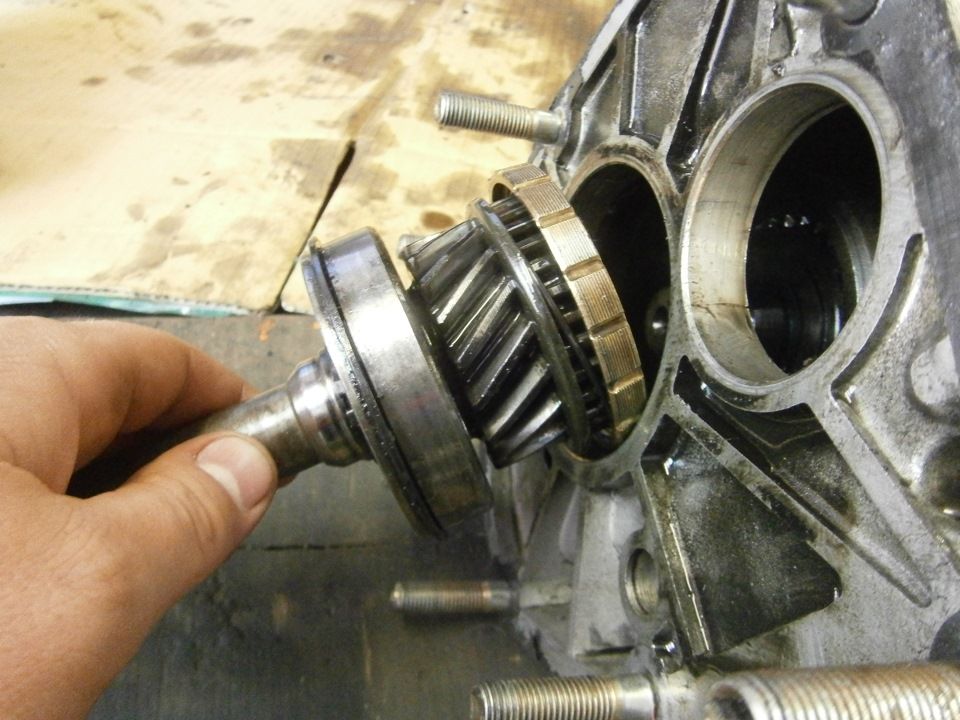

Как снять первичный вал с коробки

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке. Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса.

Для работы понадобятся стандартные инструменты:

Вытаскивать первичный вал из КПП нужно строго по регламенту:

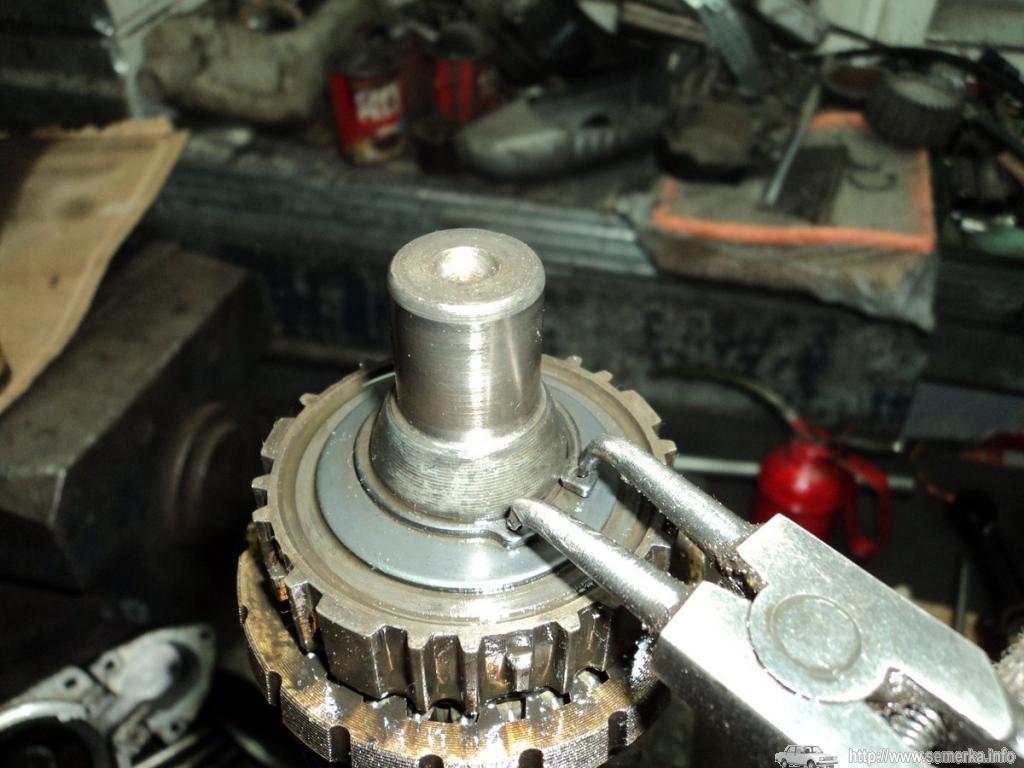

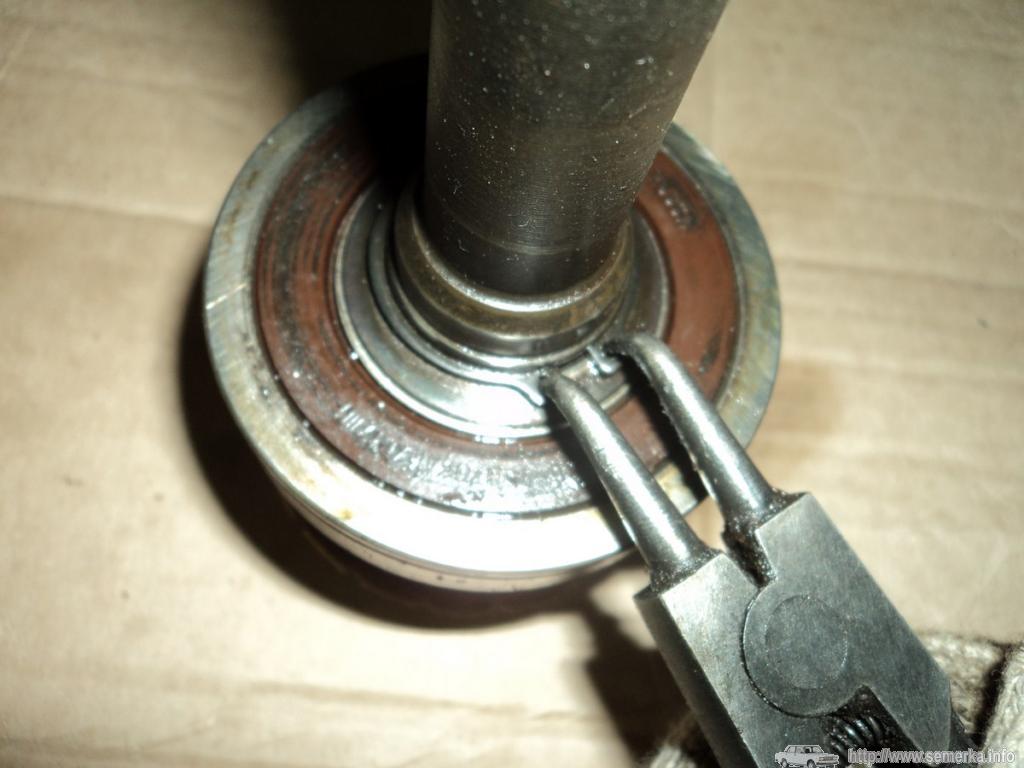

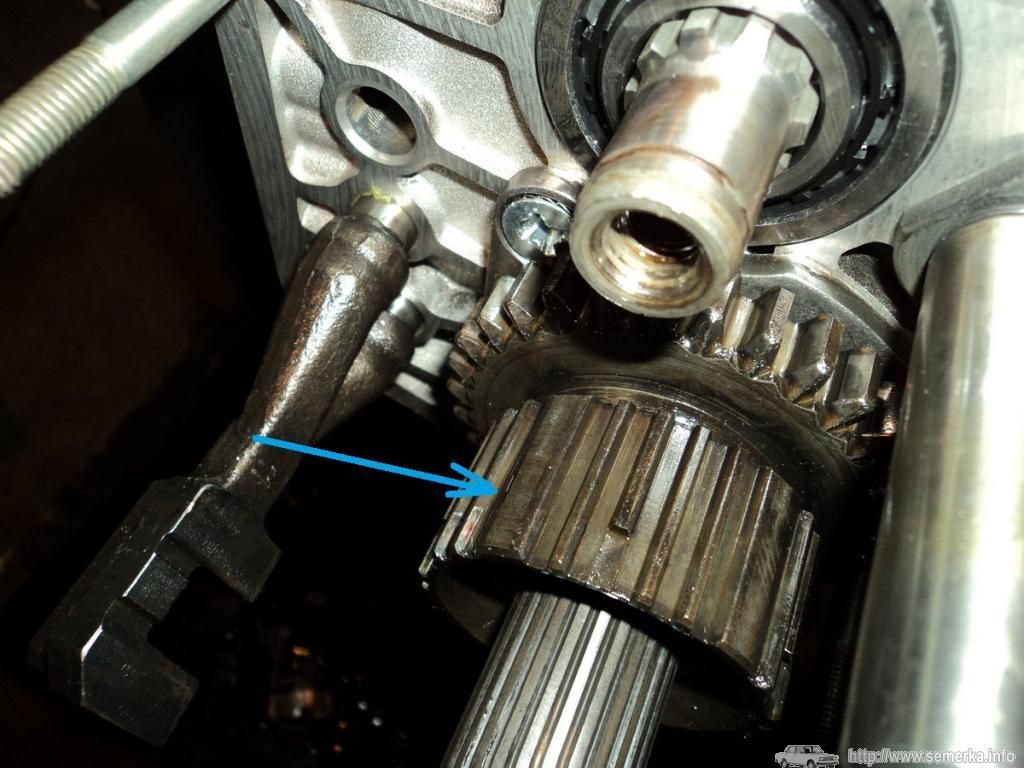

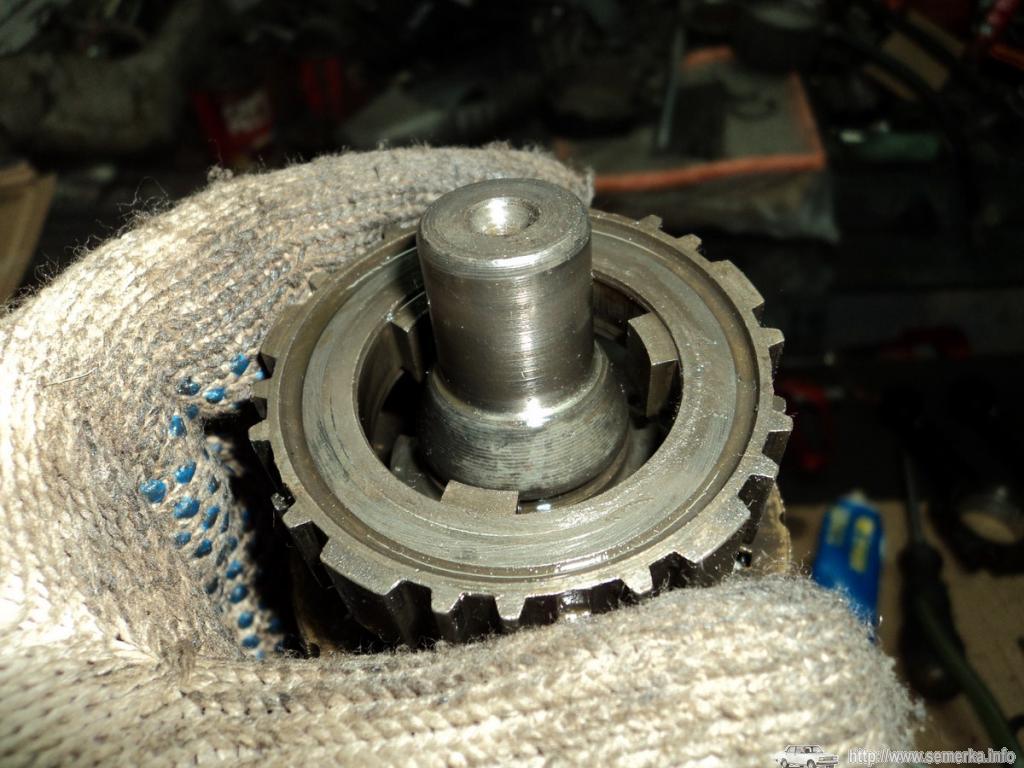

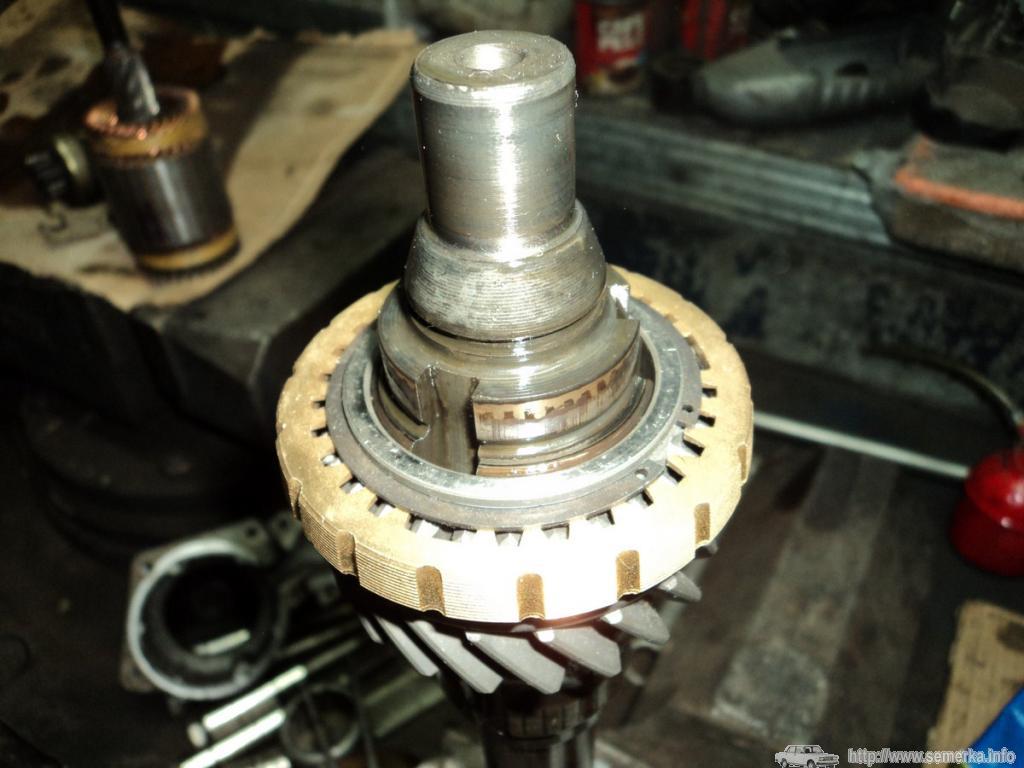

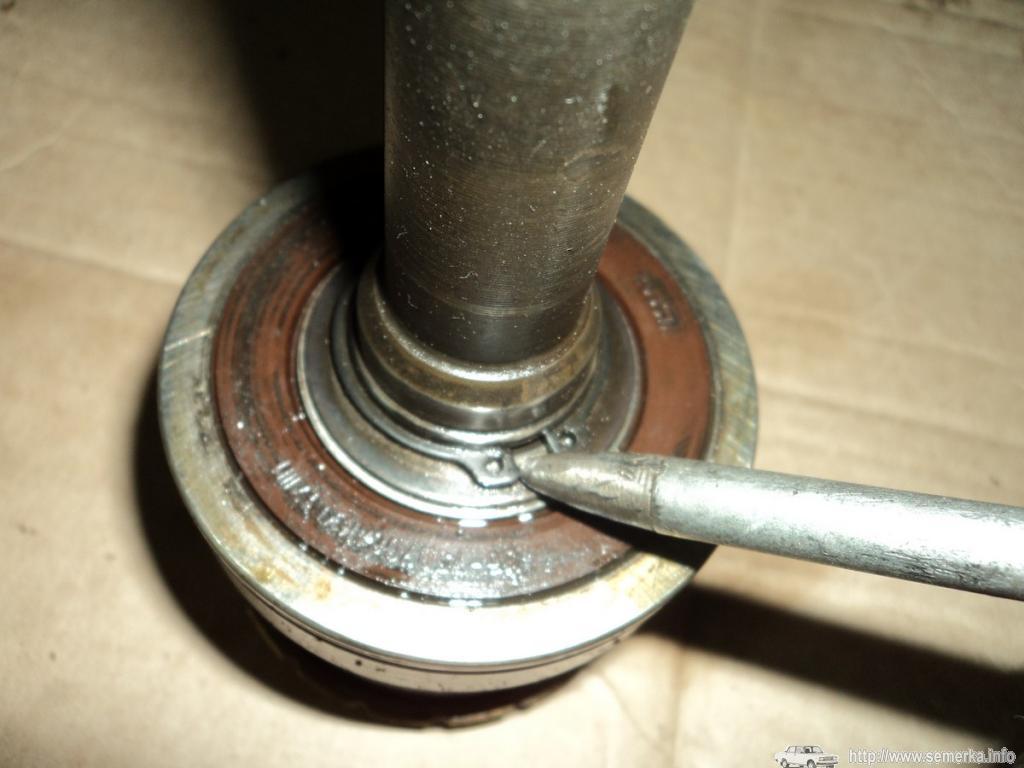

Фотогалерея: основные этапы работ

Для дальнейшей работы нужно будет протереть все механизмы, чтобы иметь возможность провести дефектовку.

Соответственно, монтаж первичного вала в коробку передач производится в обратном снятию порядке.

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Выбраковка проводится при снятой коробке передач, так как только таким образом можно внимательно рассмотреть все детали вала и определить их пригодность к дальнейшей эксплуатации.

Правильная процедура выбраковки проводится по следующей схеме:

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их. Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали.

Советы и рекомендации по замене подшипников в коробке ВАЗ 2107

В качестве основного совета можно привести рекомендацию по подбору агрегатов для замены. Далеко не всегда иностранная продукция превосходит по качеству российские изделия, которые выполняются по жестким государственным стандартам. Поэтому ориентироваться на стоимость при приобретении не стоит. Также при работе по смене данных деталей необходимо в строгом порядке соблюдать последовательность действий. Коробка передач – сложный механизм, который имеет множество составных частей. И в случае несоблюдения порядка обратной сборки или непреднамеренного повреждения иных деталей процедуру разборки придется повторять заново.

Для удобства в работе всегда необходимо использовать подъемник или яму в гараже. Это позволит проводить не только операции по замене деталей, но и профилактику иных элементов КПП, общего состояния коробки. Также пристальное внимание необходимо обратить на момент центрирования и затяжки деталей. В случае повышенной нагрузки ресурс подшипников уменьшается пропорционально выросшей нагрузке и, соответственно, следующая замена потребуется при меньших пробегах. Также в процессе ремонта необходимо использовать качественные смазывающие материалы, ведь без них самому подшипнику придется работать «всухую», что также значительно сокращает заложенные ресурс.

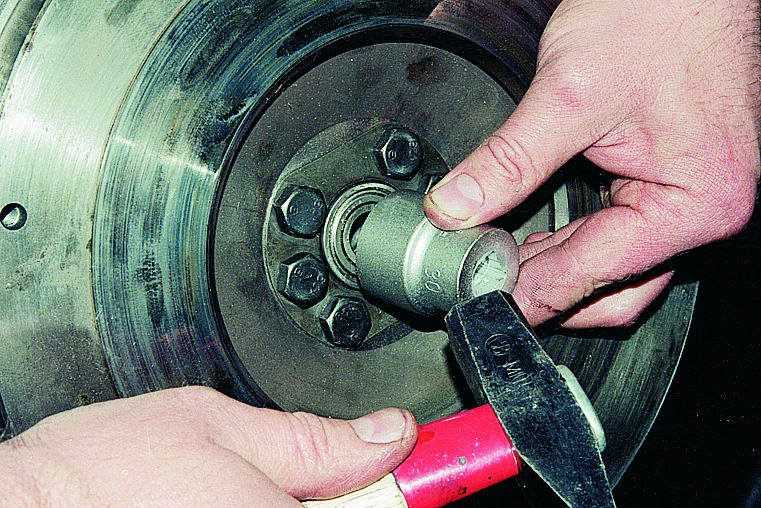

Где установлен и для чего служит подшипник коленвала

Установленный в фланце коленчатого вала подшипник относится не к двигателю, а к трансмиссии. Основное назначение этого узла заключается в центровке и поддержке первичного вала коробки переключения передач – он служит в качестве передней вращающейся опоры. С подшипником коленвала знаком каждый, кто хоть раз устанавливал КПП на автомобиль – в его внутреннюю обойму так трудно попасть хвостовиком первичного вала. Что же касается высокого ресурса детали, то он объясняется просто. Дело в том, что узел качения работает лишь при выжатом сцеплении. В остальное время коленвал и первичный вал КПП вращаются с одинаковой частотой. Несмотря на невысокую нагрузку, рекомендуется пополнять запас смазки в подшипнике при замене заднего сальника коленвала, ремонте сцепления и т. д. Тем самым вы надолго отсрочите необходимость ремонта.

Порядок проведения работ по замене подшипника

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3.Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш. Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Ещё кое-что полезное для Вас:

Видео: Лёгкий способ замены подшипника коленвала

Источник

Замена подшипника вторичного вала кпп ваз 2107

Для ремонта коробки передач ВАЗ 2107 потребуется клей, ударная отвертка, съемник, сальники первичного и вторичного валов, прокладки, динамометрический ключ.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

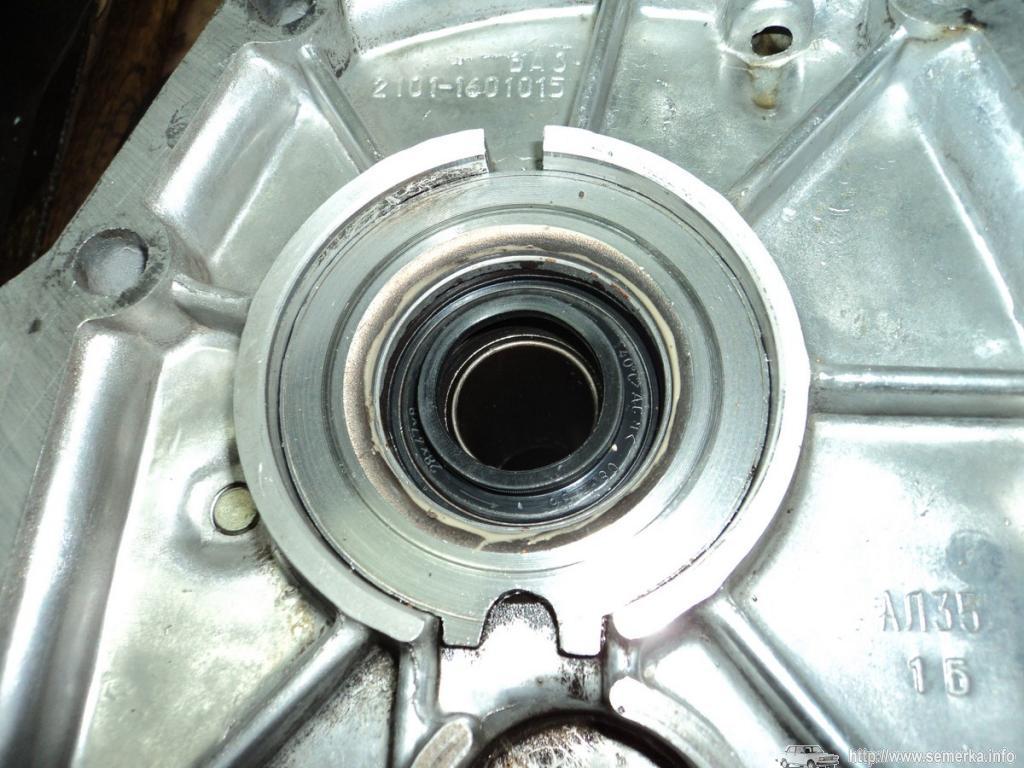

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

31. Ключом на 17 мм отвернуть болт шестерен.

32. Сдвинуть вилку включения 5 передачи и снять блок шестерен с вала.

33. Установить блок шестерен в тиски.

34. Снять шайбу с вторичного вала.

35. Ключом на 13 мм отвернуть 2 болта крепления крышки.

36. Снять крышку с прокладкой.

37. В картере из отверстий КПП ВАЗ 2107 извлечь пружины фиксаторов штоков.

38. Шарики-фиксаторы удобно извлекать при помощи резиновой груши, создав разрежение.

39. Снять с вторичного вала шестерню V-й передачи с синхронизатором.

41. Сдвинуть вилку включения передач, снять муфту V-й передачи.

42. Снять с оси промежуточную заднего хода.

43. Снять шток включения V-й передачи и заднего хода с вилкой включения передач и втулкой штока. Снять со штока втулку и вилку.

44. Ключом на 10 мм отвернуть болт креплении штока.

45. Извлечь блокировочный сухарь.

46. Продолжаем ремонт коробки передач ВАЗ 2107 разжав стопорное кольцо V-й передачи.

47. Снять с вала КПП ступицу.

48. Снять пружинную шайбу.

49. Снять шестерню заднего хода.

50. Снять задний подшипник вала.

51. Вынуть передний подшипник промежуточного вала.

52. Вынуть промежуточный вал из КПП.

53. Снять часть кольца заднего подшипника с вала.

54. Ключом на 10 мм открутить болт крепления вилки III-й и IV-й передачи к штоку.

55. Вынуть из отверстия шток включения III-й и IV-й передачи, снять вилку.

56. Извлечь блокировочный сухарь.

57. Извлечь сухарь из отверстия в картере КПП.

58. Ключом на 10 мм открутить болт крепления вилки I-й и II-й передачи.

59. Вынуть шток из отверстия, снять вилку.

60. Ударной отверткой открутить 3 винта пластины подшипника вторичного вала.

61. Выдвинуть подшипник из картера.

62. Снять первичный вал КПП ВАЗ 2107.

63. Вынуть из вала передний роликовый подшипник.

64. Поддеть двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.

65. Вынуть вал КПП из картера.

66. Ключом на 24 мм снять ось шестерни заднего хода от проворачивания, а на 19 мм отвернуть гайку крепления оси.

67. Снять с вала синхронизатор III-й и IV-й передачи.

68. Щипцами разжать и снять с вала ступицы.

69. Снять пружинную шайбу.

80. Снять ступицу муфты синхронизатора.

71. Снять шестерню с III-й передачи.

72. Выпрессовать вторичный вал из шестерни.

73. Вынуть втулку шестерни вала КПП.

74. Снять шестерню вала с синхронизатором I-й передачи.

75. Вынуть ступицу муфты I-й и II-й передачи.

76. Снять муфту синхронизатора.

77. Снять с вала шестерню II-й передачи.

78. Снять кольцо подшипника.

79. Снять тарельчатую шайбу.

80. Впрессовать первичный вал из кольца подшипника.

81. Снять стопорное кольцо.

82. Отпустить блокирующее кольцо и снять пружину IV-й передачи.

КПП ваз 2107 является одной из главных частей транспортного средства. Если КПП неисправна, то на трассу выезжать не стоит, так как это может привести к аварийной ситуации. Ввиду того, что устройство КПП ваз 2107 достаточно простое, то и самостоятельно ее починить, для людей, хоть немного понимающих в автомобилях, не составит большого труда.

Если говорить в общем, то ремонт коробки передач условно состоит из двух этапов:

Каждой фазе присущи своя последовательность действий. Их мы и рассмотрим для каждого этапа отдельно.

На заметку. Процесс ремонта обычной коробки передач и ремонт КПП 5 ваз 2107 одинаков.

Основные неполадки КПП ваз 2107

Неисправностей КПП может быть много, но самые частые из них:

Конечно, это далеко не все неполадки, которые могут возникнуть с коробкой передач.

Первый этап. Снимаем коробку передач с автомобиля

Ремонт КПП ваз 2107 необходимо осуществлять тогда, когда проявятся первые признаки неисправности. Для ремонта необходимо снять КПП с автомобиля.

На заметку. В одиночку это сделать достаточно сложно. Поэтому желательно иметь помощника, чтобы все прошло гладко.

Не стоит забывать о том, что на автомобилях ваз, для проведения ремонта, панель от радио необходимо снимать.

Актуальные новости из мира седанов читайте здесь, все о тюнинге вы узнаете тут.

Второй этап. Разбор и непосредственный ремонт

Перед тем как начать ремонт, необходимо очистить внешнюю часть КПП, используя щетку, и промыть ее керосином. Теперь можно начинать. С КПП убирается вилка, отключающую сцепление и выжимной подшипник в муфте. Вал вторичного типа отделяем от вала карданного ЭФ и проводим отсоединение кромки ЭФ от вала вторичного. Затем отделяем весь блок силового агрегата. Проводим извлечение привода спидометра.

В случае если гайки выворачиваются одновременно со шпильками, то будет разумно использовать клей фиксации. Перед его нанесением на отверстия резьбы и на шпильки, необходимо все их предварительно промыть растворителем. После выполнения этой процедуры, необходимо взять ключ на 30 и открутить гайку, которая фиксирует заднюю крышку. Увидеть ее можно внутри самого картера.

После чего нужно вынуть заднюю крышку. Важно! Необходимо поставить вторую передачу. Достаем заглушку, сделанную из пластмассы, которая расположена на крышке сзади, при помощи щипчиков или пинцета нужно достать упорное кольцо. И наконец, достаем кольцо вторичного вала, которое расположено внутри.

Иногда появляется необходимость замены подшипников. Так вот, замена подшипников КПП ваз 2107 будет осуществлять по следующему алгоритму:

На этом разборка КПП ваз2107 закончена. Теперь можно заменить все непригодные детали.

Трансмиссия автомобиля помогает передать необходимый вращающий момент на колеса автомобиля в соответствии со скоростью движения. В этой статье мы разберем, что такое вторичный вал КПП, а также коснемся таким важных деталей, как подшипник, сальник вторичного вала и их замена.

Принцип работы и устройство вторичного вала КПП?

Коробка передач состоит из множества частей, которые имеют между собой связь, позволяющую им взаимодействовать и обеспечивать надежную передачу вращающего момента. Изначально момент передается от диска сцепления на первичный вал КПП. Первичный вал имеет небольшую длину и общее крепящее устройство с вторичным валом. Однако между этими двумя деталями отсутствует жесткая механическая связь, и они вращаются независимо друг от друга. Третьим элементом трансмиссии считается промежуточный вал, который располагается под первичным и вторичным валом.

Все эти элементы имеют большое количество шестерен, каждая из которых образует в паре с другой передаточное число, а пара, в свою очередь, образует ступень коробки передач. Промежуточный вал обеспечивает связь первичного и вторичного вала через определенные передаточные числа. Именно на нем осуществляется изменение передаточных чисел и как следствие, изменение передачи при движении.

Вторичный вал играет заключающую роль в коробке передач. Преобразованный вращающий момент он передает на хвостовик, а затем он уходит на карданный вал автомобиля. Таким образом, вторичный вал обеспечивает связь коробки передач и ходовой части автомобиля и от уровня его работы зависит, поедет автомобиль или нет.

Замена подшипника и сальника вторичного вала КПП ВАЗ 2107

Подшипник вторичного вала обеспечивает свободное вращение его конца в том месте, где вал уже покидает пределы коробки передач. Изнутри подшипник наполняется смазочным веществом, который облегчает вращение детали.

В том же месте устанавливается сальник вторичного вала КПП. Сальник представляет собой резиновое уплотнительное кольцо, которое надевается на вал и заполняет промежутки между валом и корпусом коробки передач. Сальник предназначен для предотвращения утечки масла и обеспечивает герметичность системы.

Со временем, и сальник, и подшипник подвергаются естественному износу. Части подшипника разрушаются и начинают разбалтывать вал. Постепенно трение между деталями повышается, и подшипник начинает нарушать форму вала. Балансировка вала со временем нарушается, и он начинает вибрировать. Самым первым пострадает сальник, который потеряет свою форму и больше не сможет удерживать масло в коробке передач. Масло постепенно уходит и смазка деталей КПП нарушается. Помимо этого, сальник может выйти из строя и по вине износа, который наступает в любом случае. Дело в том, что резиновое изделие имеет определенный срок службы, который определяется пробегом и сальник начинает трескаться, а также терять свои уплотнительные свойства.

Диагностировать неисправность сальника можно визуально. Для этого достаточно время от времени заглядывать на место соединения кардана и вторичного вала. Если там обнаружатся следы трансмиссионного масла, то можно с уверенностью заявлять, что сальник пришел в негодность и требуется в замене.

Неисправность подшипника определить достаточно трудно. Для этого нужно иметь хороший слух и прекрасно знать свой автомобиля. При движении на передачах может появиться гул из коробки передач и вибрация, при выжиме сцепления или выключении передачи гул пропадает, однако не стоит путать этот звук со звуком неисправного выжимного подшипника сцепления или первичного вала коробки.

Видео – Как поменять сальник КПП вторичного вала ВАЗ

Пошаговая инструкция по замене

Кстати, замена сальника может выполняться и без снятия КПП, для этого достаточно выкрутить крестовину и просто сменить резиновый уплотнитель новым. Не забудьте, также слить масло перед проведением ремонтных работ.

На этом замена сальника и подшипника вторичного вала КПП ВАЗ 2107 завершена. Если вы плохо владеете инструментом и совсем не разбираетесь в устройстве трансмиссии автомобиля, то лучше всего, доверить это занятие профессионалам из сферы технического обслуживания автомобилей.

Источник

Видео

Замена подшипника первичного вала КПП без разбора коробки Классика, НИВА, НИВА Шевроле

Замена подшибника первичного вала кпп ваз 2106

Как снять коробку (КПП) ВАЗ-классика.

Замена сцепления без снятия коробки ВАЗ 2101-07.

Сборка пятиступенчатой коробки передач ваз классика очень подробное пособие.

Разборка коробки передач ваз 2101 .Разборка кпп ваз 4 ступка.

Разборка кпп ваз 2101-2107 5ст

Как заменить подшипник первичного вала КПП 2107, 2121, 2123 без полного разбора КПП.

НИВА 21214 -Замена подшипника первичного вала без разбора коробки

Полная разборка кпп Ваз 2101-2107. Впервые для меня.

Ремонт КПП ВАЗ 2107 пяти ступка своими руками: разборка, 10 фото, видео

Конструкция коробки передач классических автомобилей отечественного производства страдает от низкой надежности и неприспособленности к высоким нагрузкам. Ремонт 5-ступенчатой КПП ВАЗ 2107 достаточно сложная процедура, требующая ответственного подхода и большого опыта работы. Однако при знании процедуры и технической подготовке выполнить обслуживание можно и самостоятельно.
Как правило, в машинах начинаются проблемы с включением/вылетом скоростей, расшатыванием кулисы. При таких симптомах потребуется оперативное вмешательство в конструкцию.

Содержание

• 1 Особенности переборки
• 2 Признаки и причины возникновения неисправностей коробки
• 3 Когда и как часто нужно перебирать КПП
• 4 Неисправности коробки
  • 4.1 Не включается передача
  • 4.2 Выбивает передачу при езде
  • 4.3 Хруст и скрежет в коробке во время движения
  • 4.4 Повышенный шум
  • 4.5 Тяжёлое переключение передач
  • 4.6 Течь масла
• 5 Причины и признаки неисправности подшипников в МКПП
• 6 Диагностика подшипников коробки
• 7 Правила разборки и сборки КПП
• 8 Инструкция по разборке пятиступенчатой коробки ВАЗ 2107
  • 8.1 Подготовка инструментов
  • 8.2 Как снять КПП
• 9 Причины переборки
  • 9. 1 Вылетает 4 передача
  • 9.2 Вылетает 5 передача
  • 9.3 Ремонт рычага КПП (кулисы)
  • 9.4 Демонтаж КПП старого образца
• 10 Замена подшипников
  • 10.1 Подшипник первичного вала
  • 10.2 Вторичный вал
  • 10.3 Промежуточный вал
• 11 Замена сальников
• 12 Как заменить шестерни и синхронизаторы
  • 12.1 Ремонт передачи без снятия коробки
• 13 Правильная эксплуатация
• 14 Выводы

Особенности переборки

Коробка передач ВАЗ 2107 — сложный механизм, оборудованный множеством деталей. При выполнении ремонтных работ следует соблюдать предельную осторожность и последовательность действий.

Если какой -либо пункт выполнить не вовремя, перепутать комплектующие – устройство не будет нормально работать.

Признаки и причины возникновения неисправностей коробки

Среди самых популярных причин обращения на СТО выделяются:

• появление специфического шума во время езды;
• посторонние звуки на разгоне;
• одна или несколько передач не включается, выбивает.

Симптомы являются явным признаком износа шестерен, синхронизаторов. Причиной же поломки механики нередко называют.

1. Чрезмерно агрессивное вождение. Стоковые КПП не предназначены для подобных условий езды. Ускорение до отсечки, слишком высокий темп передвижения по грунтовым или низкокачественным асфальтным дорогам.
2. Естественный износ. Некоторые автомобили комплектуются откровенно слабой трансмиссией. Подобные устройства редко переживают 200000 километровый рубеж.
3. Механические повреждения. Удары о камни, бордюры могут повредить картер устройства, что вызывает течи смазки и работу в сухую.
4. Применение некачественного масла, либо пренебрежение сервисным обслуживанием устройства. Если залить суррогатный лубрикант в КПП – реакция может быть непредсказуемой. Аналогично механизм отвечает на отсутствие замены рабочей жидкости.

Когда и как часто нужно перебирать КПП

Изготовитель не устанавливает строгих временных рамок касательно ремонта устройства. Единственной рекомендацией является плановая замена масла.

Компания рекомендует менять жидкость через 2000 км пробега в первый раз и после 60000 километров второй раз. Дальнейшее обслуживание ограничивается обслуживанием через каждые 20000-30000.

Неисправности коробки

Существует несколько типов симптомов поломки или износа КПП ВАЗ 2107.

1. Отсутствие реакции на включение позиции.
2. Скорость вылетает на полном ходу.
3. Повышенные шумы, вой или скрежет, доносящийся изнутри механизма.
4. Передачи туго втыкаются.
5. Потекло масло.

Не включается передача

Причиной отсутствия адекватной реакции на манипуляции автолюбителя является:

• износ шестерен и зубчатых передач;
• истирание втулок синхронизаторов;
• механическое повреждение направляющих втулок;
• износ пружины синхронизатора.

Выбивает передачу при езде

Следующая неприятность заключается в выщелкивании рычага КПП сразу после включения передачи.

Причинами являются:

• клинит шарнир рычага;
• физическая поломка непосредственного рычага – деталь меняется;
• переключающие вилки в КПП погнуты;
• неправильно работает сцепление.

Хруст и скрежет в коробке во время движения

Следующая поломка вызвана факторами:

• износ подшипников на валах;
• шлицы шестеренок истерлись, детали меняются;

• недостаточно масла в картере устройства, рекомендуется долить смазку.

Повышенный шум

Последствием следующих проблем является повышенное шумовыделение.

1. Недостаток смазки в корпусе коробки передач. Механизм работает на сухую, что провоцирует появление посторонних звуков.
2. Жидкость слишком долго не менялась. После износа лубриканта внутри механизма образуется большое количество густой мази, состоящей из сажи, кислот, металлической стружки. Масса забивает каналы и наступает масляное голодание.
3. Износ зубцов шестерен, подшипников.

Тяжёлое переключение передач

В этом случае потребуется проверить сцепление – устройство может работать некорректно. Также актуально повреждение корзины, диска. Отдельно может быть причиной заливка чрезмерно густого лубриканта или нарушение в работе синхронизатора.

Течь масла

Течь смазки может быть спровоцирована факторами.

1. Механическое повреждение картера при ударе или чирке о другую поверхность.
2. Износ сальников, уплотнителей, вызванных естественным старением резины.
3. Перелив жидкости и как следствие ее вытеснение из механизма.

Причины и признаки неисправности подшипников в МКПП

Подшипники, независимо от их расположения и области применения «страдают» по одинаковым причинам:

• недостаток или некачественная смазка;
• ударные нагрузки;
• отсутствие ухода;
• перегрев.

Диагностика подшипников коробки

Для проверки состояния подшипников коробки передач устройство требуется разобрать и открыть доступ к деталям. Подобный способ является наиболее точным и результативным.

После демонтажа и разборки агрегата, следует проверить валы на наличие люфтов, целостность сальников и уплотнительных колец. Дополнительно проверяется состояние посадочных мест. В нормальном состоянии образование люфтов и повреждений резиновых уплотнителей недопустимо. Если подобное обнаружено – деталь следует заменить.

Правила разборки и сборки КПП

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Инструкция по разборке пятиступенчатой коробки ВАЗ 2107

Разбирается так.

1. Слить лубрикант из картера механизма.

1. Демонтировать конструкцию с машины.
2. Демонтировать муфту выжимного подшипника, вилку выключения сцепления.
3. Разъединить эластичную вставку карданного вала.
4. Снять фланец муфты со вторичного вала КПП.
5. Отсоединить опору двигателя (подушку), трос спидометра, проводку фонарей заднего хода (при наличии).
6. Демонтировать манжету шаровой опоры рычага, рожковым ключом №10 открутить 3 гайки крепления рычага к крышке картера.
7. Снять корпус рычага со шпилечных болтов и прокладки.
8. Выкрутить ключом на 13 гайки кронштейна трубы выпуска газов.
9. Снять деталь и удалить закладной болт.
10. Очистить поверхность редуктора от загрязнений, масляных пятен спиртом или растворителем.
11. Снять заднюю крышку с прокладкой.
12. При откручивании гаек со шпилечными болтами, детали вкручиваются как есть при нанесении специального состава.
13. Также 13 ключом убирается последняя гайка задней крышки внутри картерного отсека.
14. Утопить шток включения 1 и 2 передачи.
15. Отсоединить крышку отсека от картера.
16. Снять со шпилечных болтов заднюю стенку и проворачивая по ходу часовой стрелки полностью демонтировать деталь.
17. Изъять пластиковую заглушку коробки шестерен 5 и задней передачи при помощи давунка.
18. Пинцетом вынуть стопорное кольцо подшипника 5 и задней передачи.
19. Выпресовать подшипник проставкой молотком или специальным прессом.
20. Извлечь уплотнитель вторичного вала – это удобно делать подковырнув его острым предметом.
21. Снять упорный диск внутреннего кольца второго подшипника.
22. Выпресовать деталь по аналогии с первой.
23. Полностью разобранный узел связать проволокой для предупреждения утери.
24. Демонтировать привод спидометра и маслоотражатель.
25. Ключом №10 отвинтить крепежи вилки включения пятой и задней позиции блока.
26. Головкой №17 ослабить крепеж шестерен 5 и R позиции.
27. Свинтить головкой №13 первую гайку крепления сцепления и №17 удалить все остальные гайки.
28. Снять картер диска сцепления.
29. Прессом или выколоткой выбить сальник ведущего вала. Вынуть уплотнитель передней крышки блока.
30. Вынуть пружину из гнезда (обратно ставим сужением к подшипнику).
31. Головкой №19 открутить крепление подшипника промежуточной трубы, следом вынуть болтик вместе со всеми отпавшими деталями.
32. При помощи 17 ключа удалить крепление блока шестеренок.
33. Снять шестерни с промежуточной трубы.
34. Зажать в тисах блок и спресовать с него внутреннюю вставку подшипника.
35. Удалить дистанционную шайбу.
36. Открутить лючок фиксаторов штоков и снять его.
37. Извлечь пружины штоков, шарики фиксаторы.
38. Снять шестеренку пятой передачи с синхронизаторной муфтой.
39. Удалить дистанционное кольцо.

1. Демонтировать промежуточную шестеренку задней передачи.
2. Следом снимается шток включения совместно с вилковым переключателем.
3. Торцовочным ключом №10 открутить головку штока.
4. Удалить блокировочный сухарь.
5. Удалить стопор ступичного стабилизатора.
6. Удалить ступицу, пружину, заднюю шестерню с вала.
7. Выталкивается подшипник.
8. Последовательно ключом №10 откручиваем болтовое крепление 3/4 скорости.
9. Удалить сухарь.
10. Удалить второй сухарь из картера.
11. Открутить крепежную вилку 1,2 скорости.

1. Одновременно демонтировать шток с вилкой.
2. Повторяем действия аналогично первому валу.
3. Снять ведущий вал коробки целиком.
4. Сбить подшипник с седла на ведущем валу.
5. Удалить ведомый вал из картерного отсека.

1. Открутить ось промежуточной шестеренки.
2. Закрепив в вертикальном положении вал, стянуть с него синхронизаторные втулки 3-4 скорости.
3. Снять с пропила стопор ступичный стопор, пружинную шайбу.
4. Вынуть ступицу синхронизатора.
5. Снять синхронизатор 3 передачи.
6. Снять втулку 1 передачи из вала.
7. Вынуть втулку шестерни вторичного вала.
8. Тоже действие для первой передачи.
9. Убрать ступицу синхронизатора 1,2 позиции.
10. Снять шестерню 2 позиции.
11. Снять подшипник и тарельчатую вставку.
12. Выпресовать вал с подшипника.
13. Снять стопорное кольцо 4 передачи.
14. Удалить пружину синхронизатора 4 скорости.

Для других блоков, процедура выполняется аналогично.

Подготовка инструментов

Для выполнения качественного ремонта потребуется подготовить соответствующий набор инструментов. Для операции потребуется:

• головки на 13 и 17 и удлинители к ним;
• две плоские и одну крестовую отвертку;
• молоток;
• ударная отвертка;
• набор гаечных ключей;
• ветошь;
• емкости для слива отработки.

Как снять КПП

Важно! Демонтаж устройства потребуется выполнять минимум вдвоем. Устройство весит 23 кг, что затрудняет работу с ним.

Чтобы демонтировать узел с машины необходимо:

• загнать машину на эстакаду;
• отключить положительный провод от АКБ;
• демонтировать панель радио;
• снять рычаг КПП, используя плоскую отвертку;

• снять лепестки демпфера;

• удалить крышку КПП, закрывающую отверстие в полу машины;

• открутить стартер и элементы электропроводки от корпуса коробки передач;
• снять кардан, привод спидометра;
• открутить крышку корзины сцепления, ключом №10;

• далее потребуется открутить 4 болта крепления картера коробки от блока ДВС;

• далее потребуется взять отвертку и снять корпус блока с направляющих втулок;
• снять КПП с машины.

Установка выполняется в обратном порядке.

Причины переборки

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

• заедает рычаг кулисы;
• посторонний шум при езде;
• вылетает одна из передач;
• туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Примечание! некоторые механики утверждают, что в 40% случаев спасает замена крепления карданного вала, вилки сцепления.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

Ремонт рычага КПП (кулисы)

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

1. После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

1. Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

1. Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Демонтаж КПП старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Замена подшипников

Отремонтировать подшипники невозможно – при износе, неразборная конструкция меняется целиком.

Подшипник первичного вала

Для демонтажа потребуется:

• зажать первичный вал в тисы;
• используя специальный съемник снять подшипник с посадочного места.

Процедура снятия сопровождается небольшим остукиванием детали. Процедура установки выполняется в обратной последовательности.

Вторичный вал

Единственной разницей между процедурами является использование подшипников разного размера.

Промежуточный вал

Процедура выполняется аналогично. Используя тисы и специальный съемник.

Замена сальников

Конструктивно, сальник представляет собой герметизирующее устройство, закрывающее пути маслу. При износе детали, корпус перестает удерживать жидкость и образуется течь масла.

Для демонтажа детали потребуется выполнить определенную последовательность действий.

Процедура выполняется так:

• полностью разобрать КПП для открытия доступа к сальнику;
• поддеть шилом колечко уплотнителя;
• снять сам сальник с вала;
• монтаж новой детали выполняется в обратной последовательности.

Разборка сальника вторичного вала выполняется сложнее.

1. Вынуть центрирующее устройство из фланца вала.
2. Специальным съемником стянуть фланец с вторичного вала вместе с шайбой;
3. Отверткой отковырять сальник из гнезда.
4. Аккуратно установить новый уплотнитель.

Как заменить шестерни и синхронизаторы

Изначально рекомендуется при необходимости замены обратиться в автосервис. Однако, при уверенности в своих силах – операцию можно выполнить самостоятельно. Для этого понадобится:

• тисы;
• специальный съемник;
• плоская отвертка с широким наконечником.

Далее процедура выполняется так.

1. Демонтировать вал с КПП и зажать одну его сторону в тисы, предварительно обмотав их мягкой подкладкой.
2. При помощи отвертки или шила снять стопорные кольца и все подшипники.
3. Затем уперев вал в двойную опору и снять с него шестерни в прямой последовательности.

Ремонт передачи без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

Правильная эксплуатация

Для достижения предельной долговечности и надежности рекомендуется придерживаться правил.

1. Вовремя менять масло.
2. Использовать только проверенные лубриканты.
3. Не перегружать устройство повышенными оборотами, волочением прицепа.

Выводы

Коробка переключения передач Лады 2107 – простой и ремонтопригодный механизм. При выявлении мелких дефектов в работе, можно обратиться на СТО или сделать все самостоятельно. Однако при серьезном нарушении в работе или критических повреждениях корпуса лучше купить Б/У деталь на вторичном рынке.

Оставить отзыв

MasteraVAZa » Замена подшипника в коробке передач ваз 2110: как сделать самому

• 1 Проверка
• 2 Как проводят разбор КПП
  • 2. 1 Демонтаж коробки
• 3 Подшипники и их замена
• 4 Сборка КПП

Подшипники для коробки ваз

Коробка передач автомобиля ВАЗ 2110 содержит несколько подшипников. Данные детали являются весьма надежными, но иногда замена подшипника в коробке передач ваз 2110 становится актуальной.
Приходится его ремонтировать, так как он повреждаются. Для того чтобы на ваз 2110 замена подшипника коробки прошла успешно, следует получить доступ к нему, необходимо разобраться в строении коробки передач и т.д.
Чтобы убедиться в его исправности, следует тщательно проверить механизм выключения сцепления и переключение передач.

Проверка

Ваз 2110 замена подшипников коробки

Возможной неисправностью можно считать низкий уровень масла. В такие моменты не только подшипники перестают правильно функционировать, но и каждая деталь коробки передач начинает плохо сцепляться.
Если вовремя не залить необходимое количество масла или трансмиссионной жидкости, то детали быстро изнашиваются.
Автомобиль устанавливается над смотровой ямой. Происходит тщательный осмотр на момент проверки утечек масла.

Примечание. Масло может сочиться через места соединения картеров, сальники приводов колес или штока механизма выбора передач.

 Итак:

• При нажатом сцеплении(см.Ремонт сцепления ваз 2110 — делаем сами) необходимо постепенно переключить все передачи. Происходит проверка их четкости срабатывания на момент включения и выключения.
  При необходимости регулируется механизм переключения передач.

Замена подшипников в коробке ваз 2110 первичный вал

• Когда рычаг трансмиссии установлен в нейтральном положении, необходимо произвести запуск двигателя. В момент нажатия на педаль сцепления, необходимо постараться услышать работу подшипников коробки передач.
  Характерный звук поломки появляется в момент, когда педаль будет отпускаться. Как только будет происходить нажатие, звук снова исчезает. Если звук громкий – подшипники следует заменить.
• Работа коробки передач проверяется также при движении автомобиля. Необходимо осуществить разгон автомобиля, потом медленное торможение.
  Передачи переключаются с повышением, потом с понижением. Здесь следует проверить работу синхронизаторов и четкость переключения передач.
  При работе коробки передач не должно быть посторонних звуков. В случае повышения нагрузки необходимо убедиться в том, что передачи не переключаются произвольно.

Примечание: если существует необходимость заменить только одну часть механизма, нет необходимости полностью разбирать агрегат. Достаточно извлечь необходимую для замены деталь.

Как проводят разбор КПП

Замена подшипников в коробке передач ваз 2110

Чтобы выполнить работы по разборке коробки передач, необходимо воспользоваться:

• Ударной отверткой.
• Бородком.
• Разжимными щипцами для снятия стопорных колец.
• Магнитом.
• Монтажными лопатками – лучше иметь два экземпляра инструмента.
• Съемников двухзахватным и трехзахватным.
• Зубилом.
• Выколоткой.
• Микрометром и индикатором часового типа.

Примечание: данный прибор понадобится для замены регулировочного кольца подшипника дифференциала.

• Слесарной линейкой.
• Клеем-фиксатором.
• Герметикой.

Прежде всего, необходимо демонтировать устройство из автомобиля. Производится чистка механизма от грязи, пыли, возможных остатков жидкостей.
Каждая деталь промывается моющим средством (наружная часть механизма), дизельным топливом или керосином.

Демонтаж коробки

Замена подшипников коробки передач ваз 2110

Перед тем, как открыть доступ к подшипникам коробки передач, данный механизм необходимо извлечь из автомобиля.
Для этой выполнения данной работы необходимо:

Примечание: Вес коробки передач составляет более 30 килограммов. Работа должна производиться с помощником или с использованием специального оборудования.

• Прежде всего, необходимо отсоединить брызговик двигателя.
• Сливается масло коробки передач.
• Изымается аккумуляторная батарея.
• Демонтируется воздушный фильтр.
• Удаляется полка аккумуляторной батареи.
• Извлекается стартер.
• Трос привода сцепления необходимо устранить.
• Колодка жгутов проводов отсоединяется от выключателей заднего света и датчика скорости.
• На коробке передач имеется кронштейн, хомут крепления жгута проводов и гайка, которую необходимо выкрутить. Вместе с кронштейном и коробку жгутов следует удалить из автомобиля.
• Отсоединяется реактивная тяга.

Размеры подшипников коробки ваз 2110

• Аналогичная ситуация необходима для тяги привода переключения передач.
• Изымаются приводы передних колес.
• Снимается левая сторона силового агрегата. Для выполнения данной работы необходимо приподнять двигатель.
• Откручивается гайка крепления монтажной проушины и удаляется из автомобиля.
• Нижняя крышка картера сцепления имеет три болта. Их необходимо выкрутить.
• Нижняя крышка удаляется.

Примечание: необходима помощь помощника или подъемника.

• Используя торцовый ключ с расширением на 19 миллиметров, откручиваются болты крепления.
• Гайка крепления коробки передач следует той же процедуре.

Примечание: В верхней части коробки передач с правой стороны имеется болт, который будет меньше по размерам, чем остальные.
При извлечении коробки передач ни в коем случае нельзя опирать его первичный вал на пружину сцепления. В любой момент можно повредить этот тонкий механизм.

• Удаление коробки передач необходимо проводить покачиваниями или плавными, не резкими движениями, извлекая из ее места расположения.
• После изъятия первичного вала остается легким движением снять саму коробку передач.

Подшипники и их замена

Для доступа к подшипнику первичного вала необходимо внимание и аккуратность.
Для проведения замены подшипника необходимо:

Примечание: вал необходимо закрепить в тиски перед началом демонтажа, так как понадобится его стабильность.

• Используя монтажные лопатки, происходит извлечение шарикового подшипника с первичного вала.

Подшипник удален. Возможно, понадобится его смазка и предварительный ремонт.
Если данные процедуры не помогут восстановить его работу, необходимо подшипник заменить.

Подшипник вторичного вала коробки ваз 2110

Второй подшипник коробки передач автомобиля ВАЗ 2110 располагается на вторичном валу. Его необходимо разобрать, чтобы получить доступ к сломанной детали.
Возможно, удастся восстановить старый подшипник. В противном случае необходимо произвести его замену.
Для получения доступа к детали, необходимо:

• Используя монтажные лопатки, изымается внутреннее кольцо роликового подшипника.
• Захваты съемника необходимо  установить в полученный разъем.
• Аккуратным движением удаляется внутреннее кольцо роликового подшипника с вала.
• Необходимо разжать стопорное кольцо.
• С вала оно удаляется.
• Ведущая шестерня главной передачи извлекается из механизма.
• Вместе с шестерней необходимо снять кольцо синхронизатора первой передачи.
• Стопорное кольцо муфты необходимо разжать и снять.

Примечание. Это кольцо относится к включению первой-второй передачи.

• Используя монтажные лопатки, с вала изымается ступица с муфтой включения первой-второй передачи.
• Та же процедура понадобится для извлечения блокирующего кольца синхронизатора второй передачи и шестерни.
• С другой стороны вала отсоединяется шариковый подшипник.

Так как доступ к подшипнику осуществлен, дальнейшую разборку вторичного вала можно прекратить. Если есть необходимость совершить капитальный ремонт, то процесс разборки вторичного вала необходимо продолжить.

Замена подшипника дифференциала КПП ваз

На дифференциале имеется свой подшипник. Механизм также как и предыдущие, придется разбирать.
Для выполнения данной процедуры требуется:

• Подшипник, установленный в верхней части устройства, изымается с механизма.

Примечание: Если осуществлять замену подшипников дифференциала автомобиля, необходимо снова подобрать толщину регулировочного кольца.

Когда подшипник будет заменен, необходимо осуществить замену или подбор нового регулировочного кольца.
Его замена происходит следующим способом:

• Происходит установка нового подшипника. Под наружное кольцо подшипника устанавливается новое регулировочное кольцо.
  Его диаметр должен быть 1,25 миллиметров.
• Дифференциал монтируется в картер сцепления. Осуществляется соединение с картером сцепления и коробки передач.
• Необходимо произвести закручивание трех гаек.

Примечание. При этом необходимо приложить силу равную, примерно, 2,5 кгс/м.

• Корпус дифференциала необходимо несколько раз провернуть. Повороты осуществляются до тех пор, пока подшипник сам не станет в необходимую позицию.
• Дифференциал перемещается по оси. Индикатором необходимо замерить величину перемещения.

Примечание: величина регулировочного кольца рассчитывается по особой формуле: Н=А+В+С.
Где:

• Н – толщина будущего регулировочного кольца.
• А — величина осевого перемещения механизма.
• В – величина, измеряющая предварительное натяжение подшипников.
• С – толщина установочного кольца.

Сборка КПП

Сборка коробки ваз 2110

После замены каждого подшипника необходимо собрать коробку передач. При этом дифференциал, первичный вал и вторичный вал необходимо собрать в противоположной разборке последовательности.
Необходимо производить сборку внимательно, чтобы избежать остатка деталей.
Для совершения процесса сборки механизма коробки передач необходимо:

• Поверхности картеров необходимо очистить от остатков герметика.
• Каждая деталь промывается дизельным топливом или керосином. После процесса промывки необходимо вытереть каждую деталь.
  После промывки, каждую деталь смазываем чистым трансмиссионным маслом.
• Монтируется новый сальник штока механизма выбора передач.
• Устанавливается шток механизма выбора передач и рычаг.
• Для стабильной фиксации на очищенную поверхность винта крепления рычага наносится клей-фиксатор.
• Устанавливается механизм выбора передач.
• В картер необходимо установить новые наружные кольца подшипников и дифференциала. Перед монтированием подшипников необходимо установить регулировочные кольца.
• Устанавливаются новые сальники приводов.
• Монтируются первичный вал, вторичный вал, шестерня заднего хода.
• Устанавливается оправка для фиксации шестерней.

Примечание: последующий процесс сборки противоположен процессу разборки. Следует начинать с последнего пункта разборки и постепенно продвигаться по списку вверх.
Перед установкой крышек и картеров, их поверхность необходимо обезжирить. Никогда не устанавливаются прокладки между картером сцепления и коробкой передач.
Данная установка может оказаться весьма неприятной при регулировке подшипников.

Подробные видео и фото по данной теме можно посмотреть в сети интернет. Делать это нужно со всем вниманием, так как работы будут проводиться своими руками и ошибок не избежать.
Но отчаиваться не следует, ведь инструкция дает дельные советы и рекомендации. Цена на подшипники может изменяться в зависимости от места продажи.
Следует внимательно выбирать подшипники, так как на рынке имеется много некачественного товара и дефектных изделий.

Как снять первичный вал ваз 2107

Основное назначение коробки переключения передач — изменять величину крутящего момента. Собственно говоря, переключение скоростей возможно только через работу КПП. На ВАЗ 2107 устанавливаются пятиступенчатые механические коробки, которые отличаются повышенной работоспособностью и долгим сроком службы. Главным элементом коробки считается первичный вал, с которого и начинается движение автомобиля вперёд.

• Как снять первичный вал с коробки
  Фотогалерея: основные этапы работ
• Выбраковка первичного вала

Подшипник первичного вала

Как определить износ подшипника

Замена подшипника первичного вала КПП ВАЗ 2107

Как снять старый

Как поставить новый

Видео: замена подшипника первичного вала на ВАЗ классике

Замена подшипника первичного вала Ваз 2107

Коробка переключения передач на ВАЗовской классике (к которой относится «семерка») отличается особой надежностью. Нередко КПП «переживает» 1-2 ремонта двигателя, прежде чем приходится ее ремонтировать. Но рано или поздно, наступает и ее черед. Одной из деталей КПП, чаще других требующей замены, является подшипник первичного вала ВАЗ 2107. Причиной преждевременного выхода его из строя может быть заводской брак или экстремальный стиль вождения. Если «рвать рычаг КПП», постоянно перегружать ее резкими разгонами или большими нагрузками при буксировке, даже качественный подшипник не сможет долго продержаться. Другой причиной поломки подшипника может служить пренебрежение регулярным техническим обслуживанием КПП, регламентируемым производителем. Многие считают, что замена подшипника первичного вала требует полной разборке КПП и предпочитают поручить эту операцию специалистам на СТО. Но практика показала, что полная разборка коробки передач не требуется. Собственноручно поменять подшипник первичного вала можно без серьезной разборки КПП и операция не требует высочайшей квалификации и специальных приспособлений и инструментов.

Какое масло лучше выбрать в МКПП на ВАЗ 2107?

Масло для ВАЗ 2107 следует менять не только при наступлении предусмотренного для замены срока, но и при ремонте КПП, обнаружении подтечек или нарушении привычного переключения передач. Причиной смены смазки является и качество залитой жидкости. Некачественная смазка начнет процесс разрушения коробки передач

Следовательно, при выборе масла надо обращать внимание на качество смазочной смеси

Замена масла в МКПП на ВАЗ 2107 производится с учетом рекомендаций производителя. При покупке новой смазки следует помнить, что необходимо не моторное масло, а специальное трансмиссионное. Автомобиль ВАЗ 2107 имеет задний привод, особых трудностей с обслуживанием не имеет.

Заводы изготовители машины всегда рекомендуют список жидкостей, которые следует применять для заливки в коробке передач. Список смесей, рекомендованных заводом производителем ВАЗ 2107:

• 80W-85.
• GL-4432.
• Shell Spirax S5 ATE 75W90 GL4/5.
• Другие смазки класса GL4 и выше.

Признаки неисправности подшипника первичного вала КПП ВАЗ 2107

Имеется несколько признаков, по которым можно судить о неисправности подшипника:

• При работающем моторе на нейтральной скорости слышен посторонний шум, меняющийся с увеличением оборотов.
• КПП периодически постукивает во время движения машины. И стук присутствует на любой передаче.
• Передачи самопроизвольно включаются или выключаются.
• Не включается сцепления из-за заклинившего подшипника.

Игнорировать проблему нельзя: перекос неисправного подшипника приведет к поломке корзины сцепления. И даже если перекоса не произойдет, изношенная деталь станет причиной быстрого выхода из строя КПП и/или сцепления.

Замену подшипника можно выполнить только на снятой КПП. С этого и начинается работа.

Снятие КПП ВАЗ 2107

Для снятия КПП понадобится яма или подъемник. Порядок действий такой:

• Отключить (лучше снять) аккумулятор.
• Включить нейтральную передачу, отключить ручной тормоз, поднять и вывесить задний мост.
• Раскрутить болты крепления кардана и фланца редуктора, отсоединить кардан.

• Снять приемную трубу выпускного коллектора, выкрутив болты.
• Отсоединить датчик кислорода.

• Снять стартер.
• В салоне автомобиля снять консоль и ручку рычага КПП.
• Снять защиту КПП.

• Открутить хомут, соединяющий катализатор с приемной трубой.
• Демонтировать рабочий цилиндр сцепления.
• Открутить трос спидометра, снять пыльник и провод датчика задней скорости.
• Снять карданный вал.
• Открутить траверс, придерживая КПП.
• Открутить и вытащить КПП.

Замена подшипника первичного вала КПП ВАЗ 2107

С демонтированной коробки снять колокол и стопорные кольца. Дальнейшая разборка не требуется. Порядок действий такой:

• При помощи мощной отвертки подцепить за кольцевую проточку подшипник первичного вала КПП ВАЗ 2107. Усилия потребуются серьезные, поэтому отвертку необходимо выбирать максимально прочную, чтобы она не сломалась или не погнулась.
• Выдвинуть вперед первичный вал КПП, используя подшипник вала как опору.

• Медленно стягивать подшипник с первичного вала, постукивая по нему молотком. Между ударами молотка вал необходимо немного прокручивать, чтоб не возникло перекоса подшипника.

Выбивание подшипника занимает от 5 минут до получаса. Все зависит от мастерства слесаря и от того, как сильно подшипник «сроднился» с валом.

Новый подшипник запрессовывается на вал при помощи легкого молотка. Удары надо наносить по внутреннему кольцу подшипника. Делать это следует аккуратно и равномерно, оттягивая первичный вал вперед.

Достоинство такого способа в том, что нет необходимости перебирать внутренности коробки, рискуя разбалансировать ее. Также замена подшипника без разборки всей КПП существенно экономит время.

После замены подшипника остается установить КПП на место. С учетом ее веса, работы желательно проводить вдвоем. Операции проводятся в последовательности, обратной снятию коробки и не вызывает никаких затруднений.

Как снять первичный вал с коробки

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке. Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса.

Коробка имеет вид вытянутого колокола

Для работы понадобятся стандартные инструменты:

• набор гаечных ключей;
• плоская отвёртка;
• толстый болт или отвёртка с мощным лезвием.

Вытаскивать первичный вал из КПП нужно строго по регламенту:

1. Вытащить из корпуса коробки указатель уровня масла.
2. Выкрутить болт с плоской шайбой и две гайки, которые держат кронштейн тросика сцепления. Снять механизм троса с КПП.
3. Выкрутить с крышки коробки четыре болта и снять крышку.
4. Открутить болт с пружинной шайбой, который фиксирует одну часть первичного вала.
5. Перед тем, как начать работу с первичным валом, нужно будет предотвратить прокручивание валов между собой. Для этого их нужно зафиксировать: например, вставить между зубьев толстую отвёртку.
6. Расконтрить гайку крепления первичного вала. Она очень жёстко посажена и на снятие может уйти много времени.
7. После этого вал аккуратно вытащить из корпуса КПП.

Фотогалерея: основные этапы работ

Даже после откручивания болтов крышка будет плотно прилегать к корпусу, поэтому потребуются усилия для её снятия

Самый сложный этап работы, когда приходится выкручивать эту гайку

Первичный вал необходимо крайне осторожно вытаскивать из коробки, чтобы не повредить как сам вал, так и смежные элементы

Для дальнейшей работы нужно будет протереть все механизмы, чтобы иметь возможность провести дефектовку.

Соответственно, монтаж первичного вала в коробку передач производится в обратном снятию порядке.

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Выбраковка проводится при снятой коробке передач, так как только таким образом можно внимательно рассмотреть все детали вала и определить их пригодность к дальнейшей эксплуатации.

Такая шестерня не может больше эксплуатироваться, требуется замена

Правильная процедура выбраковки проводится по следующей схеме:

1. Визуальный осмотр первичного вала на предмет потёртостей и деформаций.
2. Общее состояние стопорных колец, пружинки блокирующего колечка.
3. Износ шлицов.
4. Задиры и заусенцы на шестерёнках.

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их. Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали.

Замена Первичного Вала Кпп Ваз 2107

замена подшипник первичный вал

Vas
2107
Коробка передач на классике ВАЗ (называемая «семерка») особенно надежна. Рано или поздно наступает момент, когда необходимо срочно заменить подшипник входного вала коробки передач ВАЗ 2107. Зачастую коробка передач «подвергается» 1-2 ремонтам двигателя, прежде чем его ремонтировать. Но в какой-то момент настала ее очередь. Одной из частей коробки передач, чаще всего, является необходимость замены Подшипник первичного вала ВАЗ 2107. Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101 — 2107 — задача не из легких. Самостоятельная замена масла в коробке передач ВАЗ LADA 2107 …. Причиной его преждевременного отказа может стать заводской брак или экстремальный стиль вождения. Замена масла в трансмиссии и задней оси ВАЗ 2106. Если вы «сломаете рычаг переключения передач», постоянно перегружайте его резкими ускорениями или тяжелыми нагрузками при буксировке, даже качественный подшипник не может прослужить долго. Еще одной причиной выхода из строя подшипника может стать пренебрежение регулярным техническим обслуживанием редуктора, которое регулируется производителем.

Многие считают заменой первичного подшипника вал требует полной разборки редуктора и предпочитает доверить эту операцию специалистам в автосервисе. Замена ремня генератора для автомобилей 16 вал ВАЗ 2110 на 16 клапанов ВАЗ-2112. Но практика показала, что полная разборка редуктора не требуется. Ремонт КПП ВАЗ 2107 Снимите вал переднего редуктора с отверстия впускного вала. Поменяй подшипник сам Входной вал

это возможно без серьезной разборки редуктора и для работы не требуются высочайшая квалификация и специальные приспособления и инструменты.

Симптомы первичного отказа подшипника вал КПП ВАЗ 2107

Существует несколько признаков отказа подшипника:

• Когда двигатель работает на нейтральной скорости, слышен необычный шум, который меняется с увеличением скорости.
• Коробка передач периодически стучит при движении автомобиля. И есть стук на любой передаче.
• Передачи самопроизвольно включаются или выключаются.
• Муфта не включается через снятые подшипники.

Разборка и сборка коробки передач

Разборка и сборка коробки передач

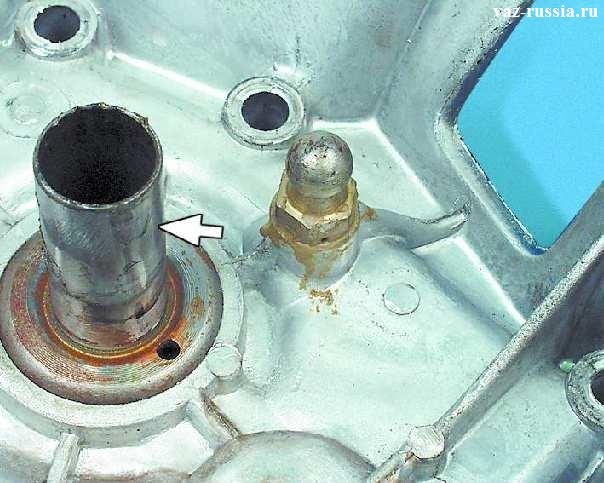

Внутренний вид картера сцепления

Красными стрелками указаны гайки крепления картера сцепления к коробке передач.

Белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления.

Внутренний вид задней крышки коробки передач

Стрелкой указано направление, в котором нужно переместить рычаг, чтобы вывести его из зацепления с головками штоков переключения передач и снять заднюю крышку коробки передач.

1 – винт с ушком крепления оттяжной пружины рычага переключения передач; 2 – оттяжная пружина рычага; 3 – рычаг переключения передач; 4 – винт ограничения поперечного хода рычага.

Привод переключения передач

1 – вилка включения заднего хода; 2 – оттяжная пружина рычага переключения передач; 3 – направляющая чашка рычага; 4 – шаровая опора рычага; 5 – рычаг переключения передач; 6 – сферическая шайба; 7 – пружина рычага; 8 – стопорное кольцо; 9 – запорная втулка демпфера; 10 – упругие втулки демпфера; 11 – дистанционная втулка демпфера; 12 – упорная подушка демпфера; 13 – стержень рычага переключения передач; 14 – вилка включения III и IV передач; 15 – вилка включения I и II передач; 16 – шток вилки включения I и II передач; 17 – шток вилки включения III и IV передач; 18 – шток вилки включения заднего хода; 19 – блокировочные сухари; 20 – крышка фиксаторов; 21 – втулка; 22 – пружина фиксатора; 23 – шарик фиксатора; 24 – задняя крышка коробки передач; 25 – включатель фонаря заднего хода; 26 – дистанционная втулка штока вилки заднего хода.

Детали первичного вала

1 – стопорное кольцо; 2 – пружинная шайба; 3 – подшипник; 4 – первичный вал; 5 – пружина синхронизатора; 6 – блокирующее кольцо синхронизатора; 7 – стопорное кольцо; 8 – подшипник.

Детали вторичного вала

1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Детали рычага переключения передач

1 – болт оттяжной пружины; 2 – шайба; 3 – оттяжная пружина; 4 – прокладка; 5 – направляющая чашка; 6 – прокладка; 7 – шайба; 8 – ограничительный болт; 9 – рычаг переключения передач; 10 – шаровая опора; 11 – сферическая шайба; 12 – пружина; 13 – опорная шайба; 14 – стопорное кольцо; 15 – прокладка; 16 – фланец; 17 – пружинная шайба; 18 – гайка; 19 – манжета; 20 – внутренний чехол; 21 – стержень рычага; 22 – рукоятка; 23 – упорная подушка; 24 – упругая втулка; 25 – дистанционная втулка; 26 – упругая втулка; 27 – запорная втулка.

Разборка коробки передач

1. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.

2. Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач – муфту в сборе с подшипником и соединительной пружиной.

3. Снимите картер сцепления с прокладкой и передней крышкой коробки передач (вместе с сальником и пружинной шайбой) (см. рис. Внутренний вид картера сцепления).

4. Снимите привод спидометра с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус.

5. Выверните болт крепления вилки переключения III и IV передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке.

6. Снимите стопорное кольцо с конца вторичного вала коробки передач.

7. Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем А.40006/1 со съемником А.40005/4 снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала.

8. Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты, отверните гайку и съемником 4 А.40005/3/9B/9 снимите фланец эластичной муфты 1 (2 – болты крепления приспособления к фланцу; 3 – планка 9С съемника А. 40005/3).

9. Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт 4 (см. рис. Внутренний вид задней крышки коробки передач) ограничения поперечного хода рычага, а также передвинув влево рычаг переключения передач, чтобы освободить его от штоков включения передач.

10. Снимите со вторичного вала задний подшипник. Снимите ведущую шестерню привода спидометра.

11. Снимите со штока включения заднего хода вилку с дистанционной втулкой, а с оси – промежуточную шестерню заднего хода.

12. Снимите стопорное кольцо ведущей шестерни заднего хода с промежуточного вала, снимите шестерню и пружинную шайбу.

13. Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой 41.7816.4069 пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу.

14. С помощью фигурных оправок (типа отверток) и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежупромежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника.

15. Выньте из картера коробки передач промежуточный вал, наклоняя его, как показано на рисунке.

16. Снимите крышку 20 (см. рис. Привод переключения передач) фиксаторов штоков вместе с прокладкой, выньте пружины и шарики фиксаторов. Выньте из картера коробки передач шток 18 заднего хода, шток 17 вилки переключения III и IV передач. Отверните болт крепления вилки I и II передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря 19.

17. Отверните винты крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой и снимите стопорную пластину промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода (стрелкой показано направление ударного хода обоймы отвертки при ударе молотком).

18. С помощью оправок (типа отверток) выньте первичный вал вместе с подшипником и кольцом синхронизатора и снимите игольчатый подшипник с переднего конца вторичного вала.

19. Выбейте из промежуточного подшипника вторичный вал, выньте промежуточный подшипник и, наклонив, как показано на рисунке, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизаторов. Снимите с вала муфту синхронизатора III и IV передач.

Замена подшипника коленвала ВАЗ 2105-2107 своими руками

С износом подшипника коленчатого вала автомобилей ВАЗ 2105-2107 автолюбители сталкиваются нечасто. Благодаря невысокой нагрузке, ресурс подшипника превышает 200 тыс. км – этим и объясняется тот факт, что его замену стараются приурочить к очередному капитальному ремонту. Если же подшипник вышел из строя раньше, то с установкой новой детали откладывать не стоит – это может повлечь за собой другие поломки. Сегодня мы расскажем о признаках неисправности и рассмотрим, как выполняется замена подшипника коленвала своими руками.

Где установлен и для чего служит подшипник коленвала

Установленный в фланце коленчатого вала подшипник относится не к двигателю, а к трансмиссии. Основное назначение этого узла заключается в центровке и поддержке первичного вала коробки переключения передач – он служит в качестве передней вращающейся опоры. С подшипником коленвала знаком каждый, кто хоть раз устанавливал КПП на автомобиль – в его внутреннюю обойму так трудно попасть хвостовиком первичного вала. Что же касается высокого ресурса детали, то он объясняется просто. Дело в том, что узел качения работает лишь при выжатом сцеплении. В остальное время коленвал и первичный вал КПП вращаются с одинаковой частотой. Несмотря на невысокую нагрузку, рекомендуется пополнять запас смазки в подшипнике при замене заднего сальника коленвала, ремонте сцепления и т. д. Тем самым вы надолго отсрочите необходимость ремонта.

Второй этап. Разбор и непосредственный ремонт

Перед тем как начать ремонт, необходимо очистить внешнюю часть КПП, используя щетку, и промыть ее керосином. Теперь можно начинать. С КПП убирается вилка, отключающую сцепление и выжимной подшипник в муфте. Вал вторичного типа отделяем от вала карданного ЭФ и проводим отсоединение кромки ЭФ от вала вторичного. Затем отделяем весь блок силового агрегата. Проводим извлечение привода спидометра.

1. Из шаровой опоры необходимо извлечь манжету;
2. Отвернуть три крепежных гайки, которые осуществляют фиксацию рычага переключения к картеру сзади;
3. Уплотнительная прокладка снимается со шпильки;
4. С помощью ключа торцевого типа, расслабляются гайки, которые крепят опоры (кронштейн) приемной трубы;
5. Эта опора вынимается и снимается болт, который находится между ними;
6. Гайки, которые крепям крышку сзади, необходимо отвернуть при помощи ключа на тринадцать;
7. При помощи торцового ключа на 10, выкручиваем 10 гаек, фиксирующих нижнюю крышку коробки;
8. После чего убирается крышка и вынимается прокладка из-под нее;

В случае если гайки выворачиваются одновременно со шпильками, то будет разумно использовать клей фиксации. Перед его нанесением на отверстия резьбы и на шпильки, необходимо все их предварительно промыть растворителем. После выполнения этой процедуры, необходимо взять ключ на 30 и открутить гайку, которая фиксирует заднюю крышку. Увидеть ее можно внутри самого картера.

После чего нужно вынуть заднюю крышку. Важно! Необходимо поставить вторую передачу. Достаем заглушку, сделанную из пластмассы, которая расположена на крышке сзади, при помощи щипчиков или пинцета нужно достать упорное кольцо. И наконец, достаем кольцо вторичного вала, которое расположено внутри.

Иногда появляется необходимость замены подшипников. Так вот, замена подшипников КПП ваз 2107 будет осуществлять по следующему алгоритму:

1. Кольцо стопорного типа убирается с обоймы, находящейся снаружи;
2. Используя съемник, снимается кольцо;
3. После чего достаем старый подшипник и вставляем новый, после чего ставим на место кольцо стопорного типа.

На этом разборка КПП ваз2107 закончена. Теперь можно заменить все непригодные детали.

Трансмиссия автомобиля помогает передать необходимый вращающий момент на колеса автомобиля в соответствии со скоростью движения. В этой статье мы разберем, что такое вторичный вал КПП, а также коснемся таким важных деталей, как подшипник, сальник вторичного вала и их замена.

Признаки неисправности

Хоть опорный подшипник первичного вала и является недорогой деталью, его замена — трудоёмкий процесс. И связано это не столько со сложностью демонтажа самого узла качения, сколько с необходимостью снимать другие детали и агрегаты двигателя. Чтобы не заниматься тяжёлой работой понапрасну, следует правильно диагностировать выход подшипника из строя. Признаки, указывающие на неисправность этого рода:

1. Шум, исходящий от работающего мотора при выжатом сцеплении. Похожий шорох или шелест появляется и при выходе из строя выжимного подшипника. И если шум от последнего улавливается даже при незначительном нажатии на лепестки пружинной диафрагмы корзины сцепления, то опорный подшипник КПП будет издавать посторонние звуки только при полном выключении сцепления.
2. Износ или подклинивание подшипника вследствие недостатка смазки приводит к тому, что первичный вал коробки передач поддаётся действию вращающего момента даже в то время, когда ведомый диск полностью отходит от маховика. На деле это проявляет себя такими же симптомами, как и со сцеплением, которое «ведёт» – затрудняется включение первой передачи при трогании с места, появляются рывки при переключении скоростей в движении и т. д.
3. Неритмичный стук, который появляется со стороны коробки передач, указывает на разрушение сепаратора подшипника. При этом шарики могут высыпаться или сбиваться в кучу, вызывая неприятный звук и являясь причиной дисбаланса кривошипа и первичного вала коробки переключения передач.

Последнее случается редко и говорит о том, что водитель длительное время не обращал внимания на шум и другие признаки неисправности.

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

• износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
• на синхронизаторах кольца пришли в негодность, необходимо сменить;
• лопнула пружина синхронизатора, сменить;
• на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

• шарнир рычага заклинивает, осмотреть и зачистить;
• неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
• рычаг переключения сломан, поменять на новый;
• вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

• изношены подшипники, их следует поменять, а заодно проверить сальники;
• изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
• не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

• износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
• разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
• механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Чем грозит поломка подшипника коленчатого вала

Чаще всего после появления подозрительного шороха автомобиль сможет проехать ещё не одну сотню километров. Но не откладывайте замену подшипника в долгий ящик, поскольку пустячная на первый взгляд неисправность может обернуться другими проблеми:

• разрушение подшипника — причина повышенной вибрации коленвала, а это приводит к износу заднего сальника и появлению течи моторного масла;
• из-за потери опоры и нарушения балансировки хвостовик первичного вала испытывает знакопеременные нагрузки, что в конечном итоге может закончиться поломкой КПП;
• обоймы заклинившего подшипника могут повреждать посадочные места на валу коробки переключения скоростей или в фланце коленвала;
• при разрушении сепаратора и потере шариков усложняется демонтаж внешней и внутренней обоймы.

Как вы и сами видите, не стоит доводить дело до полного разрушения узла. Тем более, что вытащить подшипник из коленвала под силу даже начинающему водителю.

Порядок проведения работ по замене подшипника

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3.Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш. Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Ещё кое-что полезное для Вас:

Видео: Лёгкий способ замены подшипника коленвала

Сальники КПП и их замена

Сальники в любом механизме, где они есть, исполняют роль прокладок. В данном случае они предназначены для герметизации отверстий, откуда выходят первичный и вторичный валы. Ранее сальники отливались из резины.

В настоящее время из современных композитных материалов, более устойчивых к смене температурного режима и агрессивной среде.

Сальник первичного вала

Сальник, который устанавливается на первичный вал, имеет размеры:

• • внешний диаметр – 47 мм;
• • внутренний диаметр – 28 мм;
• • ширина – 8 мм;
• • вес – 20 грамм.

Установлен он в отверстии выхода вала в кожухе сцепления и служит для предотвращения протекания смазывающей жидкости через вал.

Сложности в замене сальника нет, но коробку передач снять придется.

Очередность выполнения работ по смене сальника следующая:

1. С КПП снять кожух сцепления.
2. Снять выжимной подшипник и вилку муфты сцепления.
3. Вынуть отработавший сальник, подцепив его отверткой или ножом.
4. То место, где находился сальник, хорошо вычистить и протереть насухо.
5. Установить новый сальник на штатное место.
6. Поставить на место все детали, которые сняли с коробки в обратном порядке.

Сальник вторичного вала

Сальник, который устанавливается на вторичный вал больше и имеет размеры:

• внешний диаметр – 56 мм;
• внутренний диаметр – 32 мм;
• ширина – 10 мм;
• вес – 10 грамм.

Установлен он на выходе вторичного вала сзади коробки.

Очередность выполнения работ по смене сальника следующая.

1. Открутить гайку крепления фланца, предварительно его зафиксировав.
2. Снять с вала центрирующее металлическое кольцо.
3. Снять фланец и шайбу, применяя съемник.
4. Вытащить старый сальник, применяя инструмент.
5. Зачистить и вымыть место посадки сальника.
6. Установить новый сальник.

Замена Подшипника Первичного Вала Ваз 2107 Видео

ВАЗ 2107 Подшипник первичного вала видео заменитель

На автомобилях ВАЗ-2107 установлена ​​надежная и неприхотливая в обслуживании коробка передач. Часто двигатель ремонтируется один или два раза, а трансмиссия продолжает выполнять свои задачи. Несмотря на эту надежность, контрольно-пропускной пункт все равно придется ремонтировать.

Наиболее распространенная причина проблем подшипник Входной вал. У вас он разрушен по двум причинам — из-за экстремального стиля вождения других деталей брака. Например, если вы резко тянете рычаг переключения передач, в противном случае перегрузите коробку передач с быстрым ускорением, часто буксируйте другие машины, замена

Подшипник первичного вала потребуется очень скоро. Существует еще одна причина отказа агрегата — неправильное обслуживание редуктора и несоблюдение правил производителя.

Среди автовладельцев существует мнение, что замена

подшипник на входном валу редуктора возможен только в том случае, если рабочая разборка узла завершена. В результате они, вероятно, доверяют работе специалистов ВТО. На самом деле, для выполнения вышеуказанных работ не требуется работающий демонтаж. Кроме того, вы можете менять подшипник самостоятельно и без участия мастеров. Причина в том, что нет необходимости разбирать коробку передач, а сама операция не требует от подрядчика сложных инструментов и специальных навыков. Однако обо всем подробнее.

Как определить отказ подшипника?

Проблемы с подшипником первичного вала на коробке ВАЗ2107

, легко узнать по ряду функций:

Процесс замены

Для выполнения замены трансмиссионной жидкости необходимо хорошо подготовиться. Список инструментов для замены масла в МКПП в ВАЗ 2107:

• Ключ на 17;
• Шестигранник на 12;
• Шприц для смеси или гибкий шланг;
• Емкость для отработанной жидкости;
• Новая смазка;
• Резиновые перчатки;
• Тряпка.

При смене смазочной жидкости следует соблюдать технику безопасности. Работа выполняется в резиновых перчатках. Отработанный состав необходимо сливать в емкость с последующей утилизацией. Если жидкость нагрета, сливать смесь нельзя во избежание ожогов.

Первый этап

Первым этапом замены смазки в коробке передач автомобиля является слив масла с бака МКПП ВАЗ 2107. Перед началом работы двигатель прогревают до рабочей температуры и глушат. Жидкость прогревается от работы и становится жидкой. Это позволит лучшему сливу отработки. Машину следует установить на эстакаду или смотровую яму и придерживаться следующей последовательности действий:

• Подставить емкость под сливную пробку.
• Ключом открутить пробку залива жидкости.
• Шестигранником открутить сливную пробку. Сливать внимательно, смесь разогрелась и можно получить ожоги.
• Открутить масляный фильтр, чтобы смазка стекла с двигателя в поддон.

Второй этап

Поддон является местом скопления моторной смеси в системе смазки. В процессе трения деталей на поддоне скапливается металлическая стружка. Необходимо выполнить удаление стружки с поддона в МКПП на ВАЗ 2107:

• Если старая жидкость темная с примесями мусора, надо почистить пробку и промыть КП.
• Тряпкой очистить заглушки и все окружающее их.
• Снять нижнюю часть картера, удалить накопленную стружку.
• Прикрутить сливную пробку.
• Установить новый масляный фильтр, наполнив немного смесью.
• Смазать резиновое уплотнительное кольцо.
• Фильтр закручивать руками.
• Установить на место прокладку и поддон.
• Затянуть болты.

Третий этап

Выполнив слив отработанной трансмиссионной смазки, приступают к третьему этапу – заливка новой жидкости. Заливается новое масло в следующей последовательности:

• Специальным автомобильным шприцем залить новое масло до уровня пробки.
• Закрутить пробку заливного отверстия.
• Смазка должна быть на уровне между min и max.
• Завести силовой агрегат. Дать поработать 5-10 минут.
• Заглушить мотор, проверить, нет ли утечки через масляный фильтр и пробку для слива. По необходимости подтянуть.

Заливать смесь в коробку передач надо в объеме 1,35 литра для 4-ступенчатой КПП и 1,6 литра для 5-ступенчатой коробки передач. Если в автомобиле 5-ступенчатая коробка передач, надо заливать смазки немного выше уровня, чтобы 5 передача не оставалась сухой. Такую замену рекомендуют производить на смотровой яме.

В итоге объем жидкости должен быть на прежнем уровне. Все должно быть выполнено качественно, ведь трансмиссионная смазка играет важную роль в работе силового агрегата в целом.

Ремонт пятиступенчатой ​​ваз 2107 своими руками

Подробно: ремонт пятиступенчатой ​​ваз 2107 своими руками от настоящего мастера для сайта en.icndoit.com/35.

Для проведения работ по разборке коробки передач автомобиля ВАЗ 2107 потребуются фиксирующий клей, ударная отвертка, съемник трехзахватный, сальники первичного и вторичного валов, комплект прокладок, динамометрический ключ .

Разборка коробки передач ВАЗ 2107
1. Слить масло из коробки передач (см. «Коробка передач ВАЗ 2107 — проверка уровня масла и замена масла»).
2. Снимите коробку передач с автомобиля ВАЗ 2107 (см. «Коробка передач ВАЗ 2107 — снятие и установка»).
3. Очищаем щеткой и промываем наружную поверхность редуктора керосином или уайт-спиритом.
4. Снимите с коробки передач выжимной подшипник сцепления и вилку выключения сцепления (см. «Детали сцепления ВАЗ 2107 — снятие и установка»).
5. Отсоедините упругую муфту карданного вала от фланца на вторичном валу коробки (см. «Карданная передача автомобиля ВАЗ 2107 — разборка и сборка»).
6. Снимите фланец эластичной муфты с вторичного вала коробки передач (см. «Сальник вторичного вала ВАЗ 2107 — замена»).
7. Отсоедините опору силового агрегата с поперечиной от задней крышки коробки передач (см. «Опоры (подушки) силового агрегата ВАЗ 2107 — замена»).
8. Снимите привод спидометра (см. «Привод спидометра ВАЗ 2107 — замена»).
9. Снимите выключатель фонарей заднего хода (см. «Выключатель фонарей заднего хода ВАЗ 2107 — проверка и замена»).
10. Снимите манжету с шарового шарнира рычага переключения передач.

11. Ключом на 10 мм отверните три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снимите корпус рычага и прокладку А под ним со шпилек.

Видео (нажмите, чтобы воспроизвести).

13. Торцовым ключом на 13 отверните две гайки крепления кронштейна выхлопной трубы выхлопной системы.

14. Снимите кронштейн и выньте болт с квадратной головкой под ним.

15. Отвинтите пять гаек, крепящих заднюю крышку, с помощью торцового ключа на 13 мм.

16. С помощью торцового ключа на 10 мм отверните десять гаек, крепящих нижнюю крышку.

17. Снимите крышку и прокладку под ней.

18. Некоторые гайки могут ослабнуть вместе со шпильками. В этом случае, промыв резьбовые отверстия и шпильки растворителем, нанесите фиксирующий клей согласно инструкции и установите шпильки на место.

19. Ключом на 13 мм отверните оставшуюся гайку крепления задней крышки, расположенную внутри картера коробки передач.

20. Чтобы облегчить снятие задней крышки, используйте отвертку, чтобы утопить шток включения 1-й и 2-й передач. Это включает вторую передачу.

21. Ударив молотком с резиновым или деревянным бойком по периметру посадочной плоскости крышку редуктора, отсоединить крышку от картера редуктора.

22. Снимите заднюю крышку со шпилек, а затем, повернув ее по часовой стрелке, снимите с картера коробки передач. Прокладка, установленная между крышкой и картером коробки передач, может сломаться. При сборке коробки передач установите новую прокладку.

23. Снимаем с задней крышки пластиковую заглушку блока шестерен 5-й передачи и передачи заднего хода, выдавливая ее подходящим инструментом через отверстие в подшипнике.

24. С помощью пассатижей вынуть из паза в крышке упорное кольцо подшипника блока шестерен 5-й передачи и передачи заднего хода.

25. Чтобы не повредить заднюю крышку, установите ее на два деревянных бруска и выпрессуйте молотком (через оправку подходящего диаметра) подшипник блока шестерен 5-й передачи и передачи заднего хода. кольцо подшипника обычно остается на валу блока.

26. Вынимаем подшипник блока шестерен.

27. Извлечь сальник вторичного вала из отверстия в задней крышке (см. «Сальник вторичного вала ВАЗ 2107 — замена»).
28. Выньте упорную шайбу внутреннего кольца заднего подшипника вторичного вала.

29. Выпрессуйте задний подшипник выходного вала коробки передач оправкой подходящего диаметра и выньте его.

30. Снимите внутреннее кольцо заднего подшипника с вторичного вала.

Собираем подшипник, связывая его части проволокой или шпагатом.

31. Снимите шестерню привода спидометра и шаровой палец А шестерни, расположенный в канавке вала.

32. Снимите маслоотражательную шайбу.

33. Ключом на 10 мм отверните болт крепления вилки V-образной передачи и передачи заднего хода.

34. Для блокировки вращения валов переключаем промежуточную шестерню А задней передачи, включая передачу заднего хода. Вторая передача включалась раньше при снятии задней крышки. Если он выключается, надавите на шток В. Торцовым ключом на 17 ослабьте затяжку болта крепления блока шестерен 5-й передачи и передачи заднего хода, не выкручивая болт полностью.

35. Торцовым ключом на 13 отвернуть одну гайку крепления картера сцепления к коробке передач ВАЗ 2107 и отвернуть оставшиеся шесть гаек торцевым ключом на 17 мм.

36. Отжав отверткой, отсоедините картер сцепления от коробки передач и снимите прокладку.

37. Для замены сальника первичного вала выколоткой выпрессуйте сальник через отверстие во фланце передней крышки редуктора.

38. С помощью пассатижей снимите сальник с передней крышки редуктора.

39. Снимите пружинное кольцо с первичного вала коробки передач. Кольцо имеет коническую форму и устанавливается меньшим диаметром в сторону подшипника.

40. Торцовым ключом на 19 мм отверните болт крепления переднего подшипника промежуточного вала и выньте болт вместе с пружиной и прижимными шайбами.

41. Торцевым ключом на 17 мм окончательно отвинтите и снимите болт крепления блока редуктора.

42. Перемещая вилку переключения V-й передачи по штоку, снимите блок шестерен с промежуточного вала.

43. Установите блок шестерен в тиски и зажмите внутреннее кольцо заднего подшипника промежуточного вала двумя большими отвертками.

Собираем подшипник и связываем его части проволокой или шпагатом.

44. Снимите распорную шайбу со вторичного вала.

45. С помощью торцевого ключа на 13 мм отверните два болта крепления крышки фиксаторов штока.

46. Снять крышку с прокладкой.

47. Из отверстий в картере коробки передач ВАЗ 2107 извлекаем пружины фиксаторов штока. Пружина А блокировки тяги включения V и задней передачи отличается от других по жесткости. Чтобы его отличить, он имеет темный цвет и при сборке его необходимо установить на свое место.

48. Фиксирующие шарики удобно снимать с помощью резиновой груши, создавая вакуум.

49. Снимите клиновидную шестерню в сборе с синхронизатором со вторичного вала.

50. Снимите распорное кольцо.

51. Переместив вилку переключения передач, снимите втулку синхронизатора V-образной передачи.

52. Удерживая вилку, снимите промежуточную шестерню заднего хода с оси.

53. Снимите шток включения 5-й передачи и заднего хода вместе с вилкой переключения передач и промежуточной втулкой штока А. Снимите втулку и заглушку со штока.

54. С помощью торцевого ключа на 10 отверните болт крепления головки штока и снимите ее.

55. С помощью магнитной отвертки или резиновой груши извлеките стопорную сухарь из отверстия А в стенке картера коробки передач.

56. С помощью плоскогубцев разожмите стопорное кольцо ступицы муфты V-образного синхронизатора и снимите его.

57. Снимите ступицу с вала коробки передач.

58. Снимите пружинную шайбу.

59. Снимите шестерню заднего хода.

60.Вытолкнув изнутри, вынимаем задний подшипник промежуточного вала.

61. Поддев передний подшипник промежуточного вала за стопорное кольцо двумя отвертками, вынуть его.

62. Вынимаем промежуточный вал из картера коробки передач.

63. Поддев двумя отвертками, снимите часть внутреннего кольца заднего подшипника с промежуточного вала и соберите подшипник.

64. Торцовым ключом на 10 мм с удлинителем отверните болт крепления вилки включения 3-й и 4-й передач к штоку.

65. Вынимаем шток включения III и IV передач из отверстия, заодно вынув из него заглушку.

66. Из отверстия в стержне извлеките блокирующую сухарь.

67. Мощным магнитом или с помощью резиновой груши извлекаем блокировочную сухарь из отверстия в картере коробки передач.

68. Торцовым ключом на 10 мм отверните болт крепления вилок 1-й и 2-й передач.

69. Вынимаем шток из отверстия, заодно сняв с него заглушку.

70. Ударной отверткой отверните три винта крепления стопорной пластины промежуточного подшипника вторичного вала и снимите ее.

71. Поддев двумя большими отвертками за кольцо крепления подшипника, выталкиваем подшипник из картера.

72. Снимите первичный вал коробки передач ВАЗ 2107 в сборе.

73. Вынимаем передний роликовый подшипник из расточки первичного вала.
Подшипник также может оставаться на конце выходного вала.

74. Поддев двумя отвертками стопорное кольцо промежуточного подшипника вторичного вала, стаскиваем подшипник с вала.

75. Вынимаем вторичный вал коробки передач из картера.

76. Удерживая ось промежуточной шестерни заднего хода от проворачивания ключом на 24 мм, отвернуть гайку оси торцевым ключом на 19 мм.

77. Зажав вторичный вал вертикально в тисках через мягкую накладку, снимите с вала синхронизатор III и IV передач.

78. Используя плоскогубцы, разожмите и снимите стопорное кольцо ступицы с вала.

79. Снимите пружинную шайбу.

80. Снимите ступицу муфты синхронизатора.

81. Снимите шестерню с синхронизатором III передачи.

82. Края шестерни 1-й передачи опираем на жесткое основание (например, две шпонки), толщиной до 5 мм. Выпрессовываем вторичный вал из зубчатой ​​втулки через выколотку из мягкого металла.

83. Вынимаем втулку шестерни вторичного вала коробки передач ВАЗ 2107.

84. Снимите шестерню вторичного вала с синхронизатором 1-й передачи.

85. Вынимаем ступицу муфты синхронизатора 1-й и 2-й передач.

86. Снимите втулку синхронизатора.

87. Снимите с вала шестерню с синхронизатором 2-й передачи.

88. Закрепив первичный вал в тиски через мягкую накладку, раздвигаем и снимаем пассатижами стопорное кольцо подшипника.

89. Снимите пружинную шайбу.

90. Опираясь краями подшипника на жесткое основание, выпрессовать первичный вал из внутреннего кольца подшипника через оправку из мягкого металла.

91. Придерживая рукой стопорное кольцо муфты синхронизатора IV передачи, плоскогубцами раздвинуть и снять стопорное кольцо.

92. Постепенно освобождая стопорное кольцо, снимите его и пружину синхронизатора 4-й передачи.

93. Аналогично разбираем механизмы синхронизаторов других передач.

Сборка коробки передач автомобиля ВАЗ 2107

Примечание
Моменты затяжки ответственных резьбовых соединений деталей приведены в приложениях (см. «Моменты затяжки резьбовых соединений на автомобиле ВАЗ 2107»).

Также не допускается деформация вилок переключения передач, штоки вилок коробки передач должны свободно скользить без значительного зазора в отверстиях корпуса коробки передач.
На ступицах зубчатых муфт не должно быть следов заедания.
На фрикционных поверхностях стопорных колец должны быть насечки. В случае износа насечки замените стопорное кольцо новым.

1. Все прокладки и сальники трансмиссии заменены на новые.
2. Перед установкой сальников коробки передач смажьте рабочие поверхности сальников тонким слоем консистентной смазки.
3. При сборке коробки передач смажьте все детали трансмиссионным маслом.
4.При сборке блоков шестерен на валы, установке стопорных колец, сажаем их отверткой до полной фиксации колец.
5. При установке подшипников на валы усилие прикладываем к внутренним кольцам, а при установке в отверстия картеров — к наружным.

6. Запрессуйте сальник входного вала в переднюю крышку с помощью оправки подходящего диаметра.

Конечно, всем известно, что ремонт двигателя или коробки передач автомобиля лучше доверить профессионалам. Но для каждого владельца ВАЗ 2107 совсем не лишним будет знать, как снять коробку и отремонтировать ее самостоятельно.

Пятиступенчатая коробка передач ВАЗ 2107 требует ремонта при появлении следующих признаков:

• появление гула или усиление обычных шумов;
• Затрудненное переключение передач;
• самопроизвольное отключение во время движения;

Подшипники SKF для автомобилей Lada | Информация | Автозапчасти | Продукция

Bearings Оборудование 0008 •  Vehicle Parts

70031 Обзор Product Range •  Информация

2 К5УС172 К5УС17 Assembly GPZ bearing SKF bearing Quantity 2101, 2102, 2103, 2105, 2106, 2107 Двигатель Вентилятор 6-180203 К1S9ш1 6203-2RS1 1 . 0028 76 — 1 Timing belt tensioner 6-256705 Е1С9 VKM 18200 1 Water pump shaft 6-330902 ЕС17 — 1 Water pump (assembled) — VKPC 88200 1 Clutch release 360708 КС17 VKC 2248 1 Gearbox Clutch shaft, front 6-180502 С9 62202-2RS1 1 Clutch shaft, rear 6-50706 ЕУШ1 615722 1 Counter shaft, front 6-156704 Е1 616073 1 Counter shaft, rear 6-92705 АЕУШ1 613441 1 Main shaft, front 464904 Е AR-4 A 1 Основной вал, середина 6-50306 6306 N 1 70028 1 . 5th speed gear cluster 66-42205 Е4 NJ 205 ECP 1 Drive shaft Universal joint cross — 8 Support 6-180505 УС17 62205-2RS1 1 Rear axle Axle drive pinon, front 6-7807 У 23690/23620/QCL7C 1 Привод оси Pinon, задний 6-7705 Университет 639194/QCL7C 1 6-77707 № 6-77707 a 6-7707 a 6-7707.0028 6-180306 С17 6306-2RS1 2 Steering Steering shaft 836904 — 2 Steering mechanism, upper 996805 Е1 — 1 Руководящий механизм, нижний 996905 E1 — 1 Передний акс Wheeter, 9028 78777777777777777777777777777777777777777777777777777777777777777777777777. 0028 LM 11949/910/Q 2 Wheel, inner 6-7805 У 639154/Q 2 Wheel bearing kit — VKBA 926 2 Alternator Front 6-180302 У2С9 6302-2RS1 1 Rear 6-180201 У2С9 6201-2RS1 1 2108, 2109 Engine Ignition distributor 76 — 1 Fan 6-180203 К1С9Ш1 6203-2RS1 1 Timing belt tensioner 6-256705 Е1С9 VKM 18200 1 Water pump shaft 6-330802 ЕС17 — 1 Water pump (assembled) — VKPC 88203 1 Clutch release 360106 КС23 VKC 2535 1 Gearbox Clutch shaft, front 66 -42205 Е4 NJ 205 ECP 1 Clutch shaft, rear 6-50305 А1Е 6305 N 1 Gear cluster 464706 Е1 K 32X37X27 5 Main shaft, front 66-42305 АМ NJ 305 ECP 1 Main shaft, rear 6-50305 А1Е 6305 N 1 Front suspension Upper suspension strut 348702 С17 — 2 Front axle Differential 6У-7207 А 30207 J2/Q 2 Wheel 6-256907 Е1С17 309726 DA 2 Wheel bearing kit — VKBA 1306 2 Steering Steering shaft 1000805 61805 2 Steering rack gear, front 604901 УС17 — 1 Steering rack gear, rear 80-903 Е — 1 Rear axle Wheel 6-256706 Е1С17 BA2B 633313 C 2 Wheel bearing kit — VKBA 1307 2 Alternator Front 6-180302 У2С9 6302-2RS1 1 Rear 6-180201 У2С9 6201-2RS1 1 2121 Engine Ignition distributor 76 — 1 Water pump shaft 6-330902 ЕС17 — 1 Water pump (assembled) — VKPC 88200 1 Clutch release 360708 КС17 VKC 2248 1 Gearbox Clutch shaft, front 6-180502 С9 62202-2RS1 1 Clutch shaft, rear 6-50706 ЕУШ1 615722 1 Counter shaft, front 6-156704 Е1 616073 1 Counter shaft, rear 6-92705 АЕУШ1 613441 1 Основной вал, передний 464904 E AR-4 A 1 MAID WALL, Middle 6-50306. 6-205 КУ 6205 1 5th speed gear cluster 66-42205 Е4 NJ 205 ECP 1 Torque converter Clutch shaft, front 6-50706 ehuш1 615722 1 САМАЛА 6-50306. 2207 ECP 1 Counter shaft, rear 6-50306 КУ 6306 N 1 Differential carrier, front 6-50209 АК2Ш1 6209 N 1 Differential carrier, rear 6-209 АШ1 6209 1 Drive shaft 6-305 У 6305 2 Drive shaft Universal joint cross — 16 Rear axle Axle drive pinon, front 6-7807 У 23690/23620/QCL7C 1 Axle drive pinon, rear 6-7705 У 639194/QCL7C 1 Differential 6-7707 У 639114 2 Rear axle 6- 180508 К2УС9 62208-2RS1 2 Steering Steering shaft 836904 — 2 Steering mechanism, upper 996805 Е1 — 1 Steering mechanism, lower 996905 Е1 — 1 Front axle Axle drive pinon, front 6-7807 У 23690/23620/QCL7C 1 Axle drive pinon, rear 6-7705 У 639194/QCL7C 1 Differential 6-7707 У 639114 2 Wheel 6-2007108 А 32008 X/Q 4 Wheel bearing kit — VKBA 1324 2 Alternator Front 6-180302 У2S9 6302-2RS1 1 Задний 6-180201 7201-2RS1 1 6201-2RS1 . 0494 1111 Engine Ignition distributor 76 — 1 Balance shaft 6-205 КУ 6205 1 Fan 6-180203 K1S9ш1 6203-2RS1 1 Натяник ремня ГРМ.0027 6-330802 ЕС17 — 1 Clutch release 6-520806 ЕС23 VKC 2247 1 Gearbox Clutch shaft, front 6-50205 ЕУ 6205 N 1 Clutch shaft, rear 66-42204 Е NJ 204 ECP 1 Gear cluster 3КК32Х37Х27 Е1 K 32X37X27 5 Основной вал, передняя часть 6-50205. Axle Дифференциал 6-7707 YA 639114 2 6-256706 E1S17 BA 2 . 6-256706 E1S17 BA27B 2 .0031 Steering shaft 1000805 61805 2 Steering rack gear, front 604901 УС17 — 1 Steering rack gear, rear 80-903 Е — 1 Rear axle Wheel, outer 6-7804 У LM 11949/910/Q 2 Wheel, inner 6-7205 А 30205 J2/Q 2 Alternator Front вала 6-180302 У2С9 6302-2RS1 1 Rear вала 6-180201 У2С9 6201- 2RS1 1 Перечисленные выше подшипники SKF для автомобилей Lada держим на складе.

Design features of the VAZ-2107 checkpoint

The transmission механическая, с ручным переключением передач, имеет пять передач переднего хода и одну заднюю, все передачи переднего хода синхронизированы.

Корпусные детали коробки — картер сцепления, собственно картер коробки передач и задняя крышка — отлиты из алюминиевого сплава и связаны между собой шпильками с гайками

Стыки уплотнены картонными прокладками (при ремонте можно использовать герметик).

Для улучшения теплоотвода поверхность картера коробки передач оребренная.

Снизу картер закрыт штампованной стальной крышкой с прокладкой (крепление — на шпильках). Картер сцепления крепится болтами к блоку цилиндров двигателя.

Для обеспечения соосности коленвала и первичного вала коробки передач картер центрируется по двум втулкам (под них в крепежных отверстиях блока и картера выполнены канавки).

Третья опора силового агрегата устанавливается на заднюю крышку коробки передач. Он крепится к поперечине, а поперечина крепится к полу кузова (на приваренных болтах).

В картере коробки передач с левой стороны имеется заливное (контрольное) отверстие, а в его нижней крышке — сливное отверстие.

Отверстия закрыты заглушками с конической резьбой. В сливной пробке есть магнит. Он задерживает частицы стали, попадающие в масло при износе деталей.

В верхнюю часть картера сцепления ввернут сапун. Предотвращает повышение давления в редукторе при его нагреве. При неисправности сапуна (заклинивание крышки) возможна сильная утечка масла через сальники.

В редукторе три вала: первичный, вторичный и промежуточный.

Первичный вал опирается на два шарикоподшипника — в заднем конце коленчатого вала и в передней стенке картера коробки передач (последняя воспринимает основную часть нагрузки).

В заднем конце первичного вала установлен игольчатый подшипник, который является передней опорой вторичного вала и обеспечивает соосность валов.

Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в его задней крышке.

Вал промежуточный вращается в двух подшипниках: передний — двухрядный шариковый, расположенный в передней стенке картера коробки передач, задний — роликовый, расположенный в задней его стенке.

Через блок заднего хода и V-образную шестерню промежуточный вал также опирается на роликовый подшипник в задней крышке коробки передач.

Ось промежуточной задней передачи также закреплена на задней стенке картера коробки. Первичный вал имеет два зубчатых венца.

Конический венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом, эти валы всегда вращаются вместе).

Прямозубый венец первичного вала — венец синхронизатора IV передачи (при его включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту передачу часто называют » непосредственный»).

Промежуточный вал представляет собой блок из четырех конических шестерен. При включении любой передачи, кроме IV, крутящий момент передается на вторичный вал через промежуточный.

Шестерни промежуточного вала расположены в следующем порядке (от его переднего конца): шестерня постоянного зацепления с первичным валом, шестерни III, II, I шестерни.

К заднему концу вала прикручен блок из двух шестерен: заднего хода (прямозубая) и V-образной (косозубая).

Дополнительно опирается на роликовый подшипник в задней крышке редуктора. На вторичном валу расположены ведомые шестерни III, II, I передач, шестерни заднего хода и V шестерни (по порядку, считая от переднего конца вала) и синхронизаторы.

Ведомые шестерни переднего хода находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала.

Шестерни III и II шестерни вращаются на закаленных шейках вторичного вала, шестерни I и V шестерни — на втулках.

Шестерня заднего хода ведомая жестко закреплена на валу шпонкой. Одновременно с коническими шестернями переднего хода выполнены венцы их синхронизаторов – прямозубые меньшего диаметра.

Направлены в сторону соответствующего синхронизатора (III, I, V — вперед, II — назад). На заднем конце вторичного вала фланец упругой муфты закреплен гайкой.

Раньше гайка фиксировалась от проворачивания подложенной под нее стопорной шайбой – ее края загибались на краю гайки. Теперь на резьбу наносится анаэробный герметик, а шайба не устанавливается.

Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, стопорного кольца и пружины с шайбой.

Ступицы синхронизаторов III-IV и I-II передач входят в пазы на вторичном валу с внутренними выступами, а ступица синхронизатора V передачи удерживается той же шпонкой, что и ведомая шестерня заднего хода.

На наружной поверхности ступиц имеются прорези, по которым перемещаются скользящие муфты. На муфтах имеются углубления, в которые входят вилки тяг КПП.

Стопорные кольца соединены своими внутренними венцами с венцами синхронизаторов соответствующих шестерен и сжаты пружинами в сторону скользящих муфт.

Пружины опираются на боковую поверхность ведомых шестерен через шайбы.

Задняя передача не имеет синхронизатора. Для его включения нужно зацепить промежуточную шестерню с ведомой шестерней вторичного вала и с ведущей шестерней заднего хода в заднем редукторе на промежуточном валу.

Привод управления коробкой передач состоит из трех тяг, соединенных с вилками.

Вилки переднего хода входят в выемки скользящих муфт синхронизаторов, а вилка заднего хода — в выемку на промежуточной шестерне.

Механизм выбора передач состоит из направляющей пластины с восемью прямоугольными вырезами в центре, верхней и нижней шайб, рычага переключения передач и его корпуса и скобы блокировки заднего хода.

Эти детали стянуты тремя болтами, которыми механизм выбора передач крепится к задней крышке коробки.

«Нейтральное» положение рычага между III и IV передачами задается двумя парами подпружиненных направляющих, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага.

Случайное включение задней передачи вместо V-передачи невозможно из-за отогнутого лепестка стопорной скобы, в которую упирается выступ на рычаге.

Для включения задней передачи нужно нажать на рычаг вниз – при этом его выступ опустится ниже лепестка кронштейна. Детали трансмиссии смазываются распылением.

Первичный и вторичный валы уплотнены сальниками, а на вторичном валу за ведомой шестерней V-образной шестерни расположена маслоотражающая шайба.

Масло трансмиссионное заливают в коробку передач вязкостью от 75W80 до 85W90 и классом качества не ниже GL-4. Его уровень должен быть на уровне нижнего края заливного отверстия (предварительно убедитесь, что автомобиль стоит горизонтально).

Продам Подшипник первичного вала / раздаточной коробки Lada OEM 2101-1701033/ 2107-1701033 в Европе, Украине за 10,50 долларов США

Найдите или продайте любые запчасти для вашего автомобиля в США

Ваше имя Ваш адрес электронной почтыВаш телефон

Состояние: Новый Марка: Лада Страна производитель: Российская Федерация Номер детали производителя: 2101-1701033/ 2107-1701033

Лада НИВА 4х4 Первичный вал коробки передач/Подшипник раздаточной коробки ОЕМ Сделано в России!! OEM # 2101-1701033/ 2107-1701033 Payment Я предпочитаю PayPal, так как это быстро, просто и безопасно. Доставка Я комбинирую стоимость доставки, пожалуйста, напишите мне перед началом торгов или напишите мне по электронной почте, прежде чем предлагать цену. Большую часть времени я отправляю заказной авиапочтой с номером отслеживания. Политика возврата I HANGEREE OR SOMELEE OR SOMELEE SALICE SACEREDEE. Если вы получили товар, который вы не заказывали, или если заказанный вами товар был получен поврежденным или дефектным, я верну вам цену, которую вы заплатили за него, или заменю его идентичным. Отзывы . несколько минут, чтобы оставить отзыв, и я сделаю то же самое. Если по какой-либо причине вы хотите оставить нейтральный или отрицательный отзыв, сначала напишите мне, и я сделаю все, что в моих силах, чтобы решить проблему. Мы декларируем низкую стоимость запчастей, но все международные покупатели несут ответственность за любые импортные пошлины и налоги. Пожалуйста, свяжитесь с местной таможней, чтобы узнать эти ставки.

• Lada laika riva sw 2101-2107 подшипник входного вала коробки передач oem (10,50 долларов США)
• Комплект стопорных гаек шпинделя подходит для моделей 1965-19 гг. 91 Dodge B350,D350,W350 B350,W350 B350,D2 (62,79 долларов США)
• Новая прокладка zf — картер коробки передач, 24 11 1 215 463 (8,08 долл. США)
• Honda civic si литая под давлением модель игрушечного автомобиля, брелок для ключей, новый синий/фиолетовый (9,62 долл. США)
• 1932 Ford Sedan литая под давлением модель игрушечного автомобиля брелок для ключей новый синий (9,61 долл. США)
• Jeep cj7 cj8 щуп автоматической коробки передач и трубка щуп chrysler 999 (US $42,99)

Концепт Alfa Romeo 4C: дебют малыша Alfa 8C

Вт, 01 марта 2011 г.

Альфа Ромео 4С У нас была попытка угадать, на что будет похожа Alfa Romeo 4C, как только мы узнали, что Alfa, вероятно, возьмет 4C — маленькую Alfa 8C — в Женеву. Но у нас было не так много, чтобы продолжать. Если бы мы догадались, что Alfa 4C будет почти во всех смыслах уменьшенной версией 8C, мы бы не сильно ошиблись.

Audi A6 2011 года: официальный

ср, 01 дек. 2010 г.

Auid представляет Audi A6 2011 года Вчера мы представили вам первую официальную фотографию Audi A6 2011 года, которая просочилась перед запланированным сегодня представлением нового A6. Удар по расписанию Audi выпустила всю эту ерунду вчера в полночь, поэтому мы подумали, что должны обновить историю, добавить пресс-релиз и галерею фотографий Audi A6 2011 года для вашего ознакомления. Audi A6 2011 года во многом является повторением модели A8 2010 года — эволюцией, а не революцией — и очень сильной семейной темой Audi.

Министерство транспорта США открывает расследование тормозов Toyota Prius 2010 года

Чт, 04 Фев 2010

Национальное управление безопасности дорожного движения заявило в четверг, что оно начинает официальное расследование Toyota Prius Hybrid 2010 года, чтобы определить, испытывает ли автомобиль кратковременную потерю тормозной способности при движении по ухабистым поверхностям. Агентство NHTSA, входящее в состав Министерства транспорта США, получило 124 жалобы потребителей, в том числе четыре сообщения о авариях.
