Инструкция по замене механизма стеклоподъемника на ВАЗ 2107

На автомобилях ВАЗ 2107 с завода ставятся стеклоподъемники механического типа, которые в действие приводятся вручную при помощи ручки и специального механизма. Этот механизм должен всегда работать исправно, так как необходимость открыть окно в машине возникает во время передвижения возникает достаточно часто. Часто владельцы семерок тюнингуют свой автомобиль, осуществляя замену механических стеклоподъемников ВАЗ 2107 на электрические. В материале выясним основные виды поломок устройств механического типа, а также самостоятельные способы их устранения.

Содержание

• 1 Об устройстве стеклоподъемников ВАЗ 2107
  • 1.1 Демонтаж стеклоподъемника
  • 1.2 Неисправности и ремонт подъемника стекол семерки
  • 1.3 Установка нового механизма

О том, что такое стеклоподъемник, знает каждый водитель. В зависимости от марки и года выпуска автомобиля, рассматриваемые устройства бывают двух типов — ручные и автоматические. Ручные имеют простую конструкцию, а автоматические приводятся в действие за счет электрического мотора. Назначение стеклоподъемников известно всем — регулировка микроклимата в салоне. Если зимой окна в машине открываются редко, то с наступлением весны, необходимость их открытия и закрытия возрастает в несколько раз.

Схема конструкции стеклоподъемника ВАЗ 2107

На заводе автомобили ВАЗ 2107 комплектуются ручным типом стеклоподъемников. Это относится не только к карбюраторным, но и инжекторным семеркам. Схема работы механического привода стеклоподъемников реализована за счет таких элементов:

1. Ручка стеклоподъемника, которая приводится в действие рукой водителя или пассажиров.
2. Шестерни, одна из которых соединена с рукояткой, и является ведущей, а вторая ведомой.
3. Ведомая шестерня соединена с тросом. Посредством троса происходит поднятие и опускание стекла в машине.
4. В конструкции механизма имеются ролики, выступающие в качестве упоров и направляющих, по которым происходит перемещение тросика.
5. Тросик — тянет стекло вверх и вниз в зависимости от направления вращения ручки в салоне.

Недостаток этой системы в том, что трос, находясь под постоянными нагрузками, перетирается и рвется. Это случается, если не смазывать механизм, поэтому владельцы семерок часто задаются вопросом о переходе на электрический привод стеклоподъемников.

Демонтаж стеклоподъемника

Необходимость демонтажа стеклоподъемника на ВАЗ 2107 возникает в случае неисправности механизма или его замены электрический. Для демонтажа механизма или его ремонта понадобится изначально снять внутреннюю обшивку двери. Предварительно надо снять ручку стеклоподъемника ВАЗ 2107 поддев ее отверткой, открутить три болта ручки закрытия двери, и после удаления обшивки, приступать к снятию механизма.

Это интересно! В начале демонтажных работ, необходимо произвести обвязку двух веток троса проволокой. Это делается с той целью, чтобы трос не ослаб, и не вылетел из пазов (направляющих), и механизм можно было установить обратно.

Снятие стеклоподъемника на семерке выполняется в следующей последовательности:

1. Первоначально следует опустить стекло на один оборот ручки.
2. Это надо для того, чтобы обеспечить доступ к фиксатору троса и опорам стекла.
3. Один винт вывинчивается полностью, а второй только ослабляется.
4. Поднять стекло вверх до упора, и используя отвертку или подобные инструменты, зафиксировать его в неподвижном состоянии, чтобы оно не упало.
5. Ключом на «10» необходимо выкрутить гайку, которой крепится натяжной ролик. Этот ролик находится в нижней части по центру.
6. Трос демонтируется с трех направляющих и одного натяжного ролика.
7. Вывинчиваются три оставшиеся гайки крепления механизма.
8. Ключом также надо выкрутить две гайки, при помощи которых крепится направляющий желобок, а после он смещается в сторону.
9. Теперь можно из двери вынуть механизм.

Важно соблюдать последовательность, чтобы в последствие механизм можно было вернуть на место. После его снятия необходимо произвести диагностику вращения роликов.

Неисправности и ремонт подъемника стекол семерки

Если нет никаких причин для того, чтобы вмешиваться в механизм стеклоподъемника, то лучше этого не делать, если только не планируется произвести замену. С завода механизм отрегулирован и настроен, поэтому вмешательство может повлечь за собой выход из строя тех или иных деталей. Если появляется скрип, треск и щелчки, то следует прибегнуть к проведению ремонта этого стеклоподъемника. Характер ремонта зависит от типа или признаков неисправности. Рассмотрим основные виды поломок, а также способы их самостоятельного устранения.

1. Возникновение скрипа подъемника — если начинают появляться признаки скрипа при опускании или поднятии стекла, то пора принимать меры. Это первый признак того, что механизм начинает изнашиваться, и высока вероятность того, что вскоре он выйдет из строя. Чтобы устранить признаки скрипа, следует воспользоваться смазкой, обработав ею все детали, которые вращаются. Скрип также может возникать и по причине плотного прилегания стекла к уплотнительным резинкам, внутрь которых попадает мелкий песок и пыль. Именно они могут стать причиной возникновения скрипа. Чтобы устранить скрип, достаточно очистить резинки, а затем обработать их силиконовой смазкой.
2. Заклинивание устройства говорит о необходимости проведения немедленного ремонта. Причинами таких поломок обычно выступает износ шестерней, неисправность соединения планки со стеклом, а также перекос троса, который внутри может перепутаться и заклинить. В такой ситуации можно попытаться его распутать, а в случае неудачи выполняется замена тросика стеклоподъемника ВАЗ 2107.
3. Падает и не фиксируется стекло — часто владельцы отечественных автомобилей сталкиваются с ситуацией, когда стекло не держится в поднятом состоянии. Причина такого последствия в том, что снижается сила натяжения троса посредством неисправности ролика. Чтобы исправить поломку, надо закрепить хорошо ролик.

Замена ручки проводится в редких случаях, когда она ломается, или по той причине, что она имеет неудобную конструкцию. После проведенного ремонта нужно произвести проверку работы механизма. Отсутствие скрипа, заеданий, перекосов и прочих дефектов, говорит о правильности проведения ремонтных манипуляций.

Установка нового механизма

Если диагностика стеклоподъемника показала необходимость замены устройства, то сделать это можно самостоятельно. Монтаж нового механизма выполняется с соблюдением соответствующего пошагового описания. Сначала перед покупкой и установкой нового механизма надо убедиться в наличии стяжки между тросиками. Эта стяжка исключает вероятность соскакивания троса с креплений катушки внутри самого механизма. Снимать стяжку можно только после установки устройства на свое место.

Инструкция по замене стеклоподъемников имеет следующий вид:

1. Тросик надо обработать смазывающими материалами.
2. Установить механизм на место, закрепив его тремя крепежными гайками.
3. Поставить тросик на ролики.
4. Теперь можно снимать стяжку с тросиков.
5. Произвести регулировку натяжения троса, а затем зафиксировать его в таком положении гайкой крепления нижнего ролика. Натягиваем тросик аккуратно, чтобы он не запутался.
6. Произвести проверку работоспособности механизма.

Если механизм работает исправно, то остается установить на место обшивку двери, а затем поставить обе ручки. Замена на передних и задних дверях выполняется одинаково. Если в процессе будут допущены ошибки, то о том, что установка прошла неправильно, покажет неисправная работа механизма стеклоподъемника.

Подводя итог, надо отметить, что если планируется модернизировать работу стеклоподъемников, то лучшее решение — это установить механизм с электроприводом. Поставить электрический привод поднятия стекла на семерку не трудно, и занимает это не много времени. Однако результатом будет доволен каждый владелец. Для установки автоматических стеклоподъемников на семерку, понадобится купить готовый комплект, и установить его вместо механического устройства.

Поделиться с друзьями:

Как поставить стеклоподъемник на ваз 2107

Октябрь 15th, 2014 Admin

Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107?  Для начала мы поймем как работает стеклоподъемник ваз 2107.

1. Ручка стеклоподъемника;
2. Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
3. Называется розеткой ручки стеклоподъемника;
4. Называется звездочным механизмом стеклоподъемника;
5. Верхние ролики;
6. Болты для крепления прижимной пластины;
7. Сама прижимающая пластина;
8. Кронштейн, который фиксирует стекло;
9. Стекло;
10. Сам тросик;
11. Нижний ролик;
12. Гайка с болтом, которые служат креплением нижнего ролика;
13. Натяжной ролик;

Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».

Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.

1) Опускаем стекло до упора вниз;

2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.

3) После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.

4) Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик,  ослабляем натяжение тросика.

5) Трос снимаем с роликов.

6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.

7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.

Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить.  Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.

Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат», «Форвард» и «Катран».

Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.

Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux. Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.

1) Изучаем инструкцию установки;

2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;

3) Затем демонтируем старый механизм;

4) Подбираем место и по инструкции производим установку электромотора;

5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.

6) По схеме в инструкции, производим подключение электропривода;

7) Кнопки вставляем в отверстия;

На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.

Если автолюбителям статья понравилась, оставляем комментарии и делимся с друзьями!

Замена роликов lada 2107 (ваз 2107)

В данной статье, в доступной форме и с использованием фото, излагается о том, как правильно поставить стеклоподъемник на ваз 2107. Так же описаны некоторые особенности регулировки отдельных электроагрегатов данной марки автомобиля. Очень многие владельцы автомобилей довольно часто сталкиваются с весьма неприятной проблемой — затруднены подъем, и опускание бокового стекла, особенно его подъём. При этом стеклоподъёмник издаёт довольно неприятный характерный скрип. Всё это говорит о том, что механизм подъёмника износился и требует ремонта. А в некоторых случаях может понадобиться и его замена. Для того, чтобы сэкономить деньги данный ремонт можно успешно выполнить своими руками. Для этого, кроме настойчивости и желания, необходимо знать устройство подъёмного механизма и иметь надлежащие условия для выполнения работ.

Содержание

• 1 Устройство подъёмника стекла ваз 2107
• 2 Демонтаж стеклоподъёмника на ваз 2107
• 3 Установка электрических подъёмников стекла на ваз 2107
• 4 Как отрегулировать паузы стеклоочистителя на ваз 2107
  • • 4.0.1 Источник

Устройство подъёмника стекла ваз 2107

1. Ручка подъёмника стекла.
2. Облицовочная втулка с посадочным пазом для ручки подъёмника.
3. Розетка ручки подъёмника.
4. Звёздочный механизм подъёма стекла.
5. Ролики верхние.
6. Винт для крепления прижимающих пластин.
7. Прижимающие пластины.
8. Фиксирующие стекло кронштейны.
9. Боковое стекло.
10. Трос.
11. Ролик нижний.
12. Болт и гайка крепления нижнего ролика.
13. Ролик натяжной.

Основное отличие в конструкции подъёмника ваз 2107 от других моделей «классики» состоит в том, что в данном варианте подъёмный механизм имеет четвёртый дополнительный ролик для натяжения троса. Такое техническое решение возникло в результате того, что боковое стекло данной модели имеет сплошную цельную конструкцию. То есть, нет, так называемой, форточки.

Демонтаж стеклоподъёмника на ваз 2107

Многих новичков-автолюбителей ставит в тупик задача — как установить стеклоподъемники на ваз 2107. Для этого необходимо в первую очередь научиться разбирать этот механизм. Ниже следующая инструкция будет вам в помощь при решении данной задачи. Разборка выполняется в таком порядке:

• Прежде всего, необходимо опустить стекло вниз до упора.

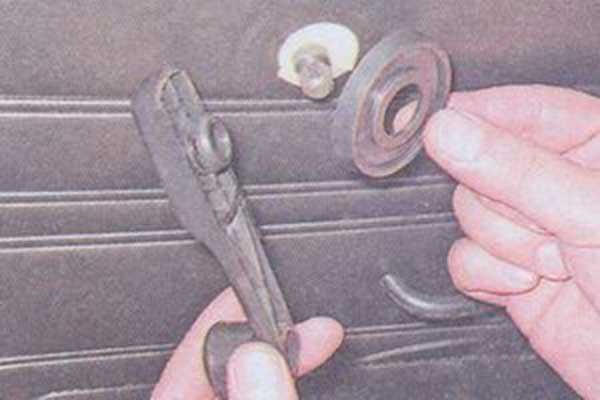

• Далее нужно снять ручку подъёма стекла. Для этого необходимо отсоединить стопорную разрезную шайбу, которая находится между ручкой и облицовочной втулкой. Эта процедура выполняется с помощью плоской отвёртки, с помощью которой раздвигаются разрезанные края шайба и затем шайба выводится с зацепления.
• Затем снимаем декоративную накладку на двери и тем самым получаем доступ к технологическому проёму в двери.
• Ключом R10 отвинчиваем болт крепления натяжного ролика, но делаем это не до конца. Сместив натяжной ролик, ослабляем натяжение троса.
• Снимаем с роликов трос.
• Ключом R8 отвинчиваем гайки крепления подъёмного механизма. Их 3 штуки.
• Затем, через технологический проём в двери, изымаем механизм.

Разборка завершена. Далее необходимо произвести дефектацию и принять решение. В случае если наблюдаются серьёзные повреждения — механизм необходимо заменить. Установка механизма производится в обратном порядке.

Примечание: Концы троса, в том месте, где они входят в сам механизм, обязательно нужно зафиксировать с помощью проволоки. Это очень поможет при установке подъёмника.

Установка электрических подъёмников стекла на ваз 2107

Следует отметить, что автомобилестроение не стоит на месте и постоянно развивается. Талантливые инженеры довольно часто радуют нас техническими новинками. К одним из таких новинок, до недавнего времени, относился электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники на ваз 2107. Сегодня применяется немало таких устройств различных марок и брендов, как отечественных, так и зарубежных производителей. К отечественным представителям данного назначения агрегатов относятся, на пример, такие как «Катран», «Форвард» и «Гранат». Однако, при установке электроподъёмника на ваз 2107, существует определённая проблема. Дело в том, что стекло данной модели опускается по всей длине двери (в данной конструкции нет поворотной форточки) и, для установки вышеупомянутых моделей подъёмников, очень мало места. Выход из данной ситуации всё-таки есть. На «семёрку» вполне подходит подъёмник зарубежного производства компании SPAL. В данном случае весьма неплохо зарекомендовала себя модель Delux. Конечно, цена на эту модель оставляет желать лучшего, но она того стоит. Производиться установка следующим образом:

• Вначале необходимо основательно изучить инструкцию.
• Затем, для безопасности проведения работ, отсоединяем провода от клемм аккумулятора.
• Далее необходимо поднять стекло вверх до упора и закрепить его скотчем.
• Затем снимаем старый механический подъёмник.
• Выбираем место и, согласно инструкции, устанавливаем электромотор.
• Укладываем на штатное место трос.
• Далее необходимо подготовить посадочные отверстия для кнопок включения подъёмника. Наиболее удобными местами будут ручка двери и панель приборов.
• В соответствии со схемой, предоставленной в инструкции, подключаем электропровода.
• Устанавливаем подсоединённые кнопки на свои места.

Замена выполнена. Далее необходимо подсоединить необходимые провода к клеммам аккумулятора и проверить работоспособность нового устройства. Ниже представлено видео, которое позволит вам наглядно изучить некоторые проблемы, возникающие при установке подъёмника.

Как отрегулировать паузы стеклоочистителя на ваз 2107

Весь смысл данной регулировки состоит в том, чтобы увеличить паузы в режимах работы очистителя лобового стекла. При непрерывном режиме работы данного устройства пауза между взмахами составляет 1 секунду. В прерывистом режиме производится 4 взмаха и пауза между ними 4 секунды. Практика показывает, что в таких параметрах работы данного устройства особой необходимости нет. Однако они могут привести к преждевременному износу деталей агрегата. Именно с целью увеличения срока службы механизма производится регулировка паузы стеклоочистителя ваз 2107. Наиболее оптимальным вариантом работы очистителя считается следующее:

• Пауза между взмахами в непрерывном режиме должна составлять 2 секунды.
• Количество взмахов в прерывистом режиме — 2 раза.
• В прерывистом режиме пауза должна составлять — 20 секунд.

Эти регулировочные установки также благотворно повлияют на состояние ветрового стекла. При минимальных паузах стекло не успевает намокнуть, и щётки работают почти по сухой поверхности. В результате на стекле появляются зашлифованные полосы и царапины. Увеличение пауз в режимах работы очистителя позволит избежать данной проблемы. Для того, чтобы получить возможность регулировать режимы работы очистителя, в его электрической схеме необходимо выполнить некоторые изменения и дополнения. Например, если включить в электросхему переменный резистор, то паузу можно будет регулировать «вручную» и устанавливать её величину по своему усмотрению. Однако не все автолюбители хорошо разбираются в электросхемах и имеют необходимые навыки для выполнения данных работ. В этом случае предлагается весьма неплохой вариант решения данной задачи. Можно установить реле 63.3777. Оно рассчитано для работы на автомобиле ваз 2107.

Данное устройство обладает следующими преимуществами:

• Реле позволяет изменять паузу между взмахами щёток в диапазоне 1 — 70 секунд. Водитель самостоятельно определяет размер паузы в зависимости от загрязнения автомобильного стекла.
• При установке данного реле нет необходимости в замене электропроводки.
• Не нужно вносить какие либо дополнения и изменения в конструкции передней панели автомобиля.
• В комплект каждого изделия включена подробная инструкция по установке и эксплуатации данного устройства. Следуя этой инструкции, водитель может самостоятельно установить реле и не прибегать к услугам сервисного центра.

В заключение отметим, что установка данного реле позволит вам не только увеличить срок службы механизма очистителя, сохранить нормальное состояние лобового стекла и щёток. Она позволит расширить для вас возможности применения различных тюнинговых услуг.

Источник

• http://masteravaza.ru/salon/steklo-salon/kak-postavit-steklopodemnik-na-vaz-2107-345

Как поставить стеклоподъемник на ваз 2107. Установка стеклоподъемников на ваз своими руками.

Если стеклоподъёмник не снимается для замены, то во избежание схода троса с направляющих пазов барабана подвязываем две ветки троса проволокой в ​​месте указанном стрелками.

Снятие стеклоподъемника передней двери на автомобиле ваз 2107
1. Подготавливаем автомобиль ВАЗ 2107 к эксплуатации (см. «Подготовка автомобиля ВАЗ 2107 к обслуживанию и ремонту»).
2. Снимите прижимные пластины троса и опустите стекло до упора (см. «Сдвижное стекло передней двери ВАЗ 2107»).
3. Торцевым ключом на 10 ослабьте затяжку болта крепления натяжного ролика, переместите натяжной ролик и снимите трос с ролика.

С помощью резинометаллических шарниров, вала, болтов и гаек нижний рычаг крепится к транцу передней подвески и фиксируется к продольным балкам. Верхние рычаги крепятся к несущей части корпуса с помощью аналогичных резинометаллических шарниров и вала. Винтовые пружины подвески расположены между нижними рычагами и кронштейнами крыльев. Торсионный стабилизатор поперечной устойчивости, уменьшающий боковой наклон кузова назад и малую боковую раскачку кузова, крепится к корпусу и предплечьям с помощью опор, содержащих резиновые стабилизирующие подушки.

4. Снимите трос электрического стеклоподъемника с трех других роликов.

5. С помощью торцового или накидного ключа на 8 отверните три гайки, крепящие оконный механизм.

Для начала разберемся как это работает и работает.

Гидравлические амортизаторы, расположенные внутри рессор, имеют в нижней части отверстие для крепления к нижнему рычагу, а в верхней части резьбовой стержень для крепления к кузову. Ступица переднего колеса вращается на двух подшипниках на конических колесах, закрепленных на цапфе. Подвеска задних колес состоит из двух спиральных винтовых пружин с двухсторонними телескопическими амортизаторами, четырех продольных и одной поперечной штанги, двух буферов сжатия, расположенных на концах задней оси, и одного центрального, расположенного посередине.

6. Подняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.

Установка стеклоподъемника передней двери на автомобиль ваз 2107
1. Смажьте тросик стеклоподъемника консистентной смазкой.
2. Установка стеклоподъемника осуществляется в обратной последовательности. Перед регулировкой натяжения троса развяжите проволоку, фиксирующую трос.
3. Переместите ролик, чтобы натянуть трос и проверить плавность хода.

Винтовые пружины с изолирующими вверху резиновыми кольцами и пластмассой опираются на верхний конец корпуса, а нижние – на приваренные чашки на балку заднего моста. Поперечные и продольные тяги крепятся к балке заднего моста и кузову с помощью конических резиновых втулок. Распорные стальные колпачки, болты, шайбы и гайки. Амортизаторы 15 задней подвески установлены от рессоры и прикреплены сверху к кузову, снизу — к концам балки заднего моста через конические резиновые втулки. Зажимы, прикрепленные к полу над резиновой балкой моста, предназначены для смягчения возможных ударов от балки заднего моста, которая может перемещаться по неудобным дорогам.

Стеклоподъемник передней двери ваз 2107
1 — ручка стеклоподъемника; 2 — обшивка с фиксатором; 3 — розетка; 4 — механизм стеклоподъемника; 5 — роликовый кронштейн;
6 — винт; 7 — пластина зажима троса; 8 — кронштейн; 9 — стакан; 10 — трос; 11 — нижний ролик; 12 — болт; 13 — натяжной ролик

Основная задача стеклоподъемника — опускание и подъем стекла, когда это необходимо водителю. В самых первых автомобилях использовался простой и надежный механизм, приводившийся в действие ручкой, которую нужно было вращать.

Основным недостатком данного технического решения было время, необходимое для открытия окна до нужного уровня. Причем ручки часто выходили из строя, из-за чего приходилось ездить с открытыми или закрытыми окнами.

Планшет над передним отверстием большого картера трансмиссии ограничивает движение картера вверх, предотвращая задевание вала, шарнирно соединенного с полом кузова. Колеса автомобильные — диски, печатные. Шины оснащены радиальными шинами с камерами. Передние колеса крепятся четырьмя болтами к фланцам ступиц, задние — к фланцам полуосей. Колеса с шинами в коллекции статически сбалансированы и динамически сбалансированы грузами. Рулевые механизмы, относящиеся к рулевому управлению и тормозам, служат для изменения направления движения, торможения автомобиля и его увода в неподвижном состоянии.

Но ничто не стоит на месте. Технологии развиваются стремительно, особенно автомобильная техника. Неудивительно, что электрические стеклоподъемники сейчас устанавливаются почти на все автомобили. Механические аналоги можно найти только в самых дешевых моделях.

Электрические стеклоподъемники дают возможность водителю ощутить комфорт использования возможностей своего автомобиля на совершенно новом уровне. Они имеют множество полезных функций и работают на основе различных технологических решений, что сильно влияет на их эффективность и надежность.

Рулевое управление состоит из рулевого механизма с промежуточным шарнирным валом и рулевой тяги, обеспечивающей усилия водителя на ведущие колеса. Колесо через рулевой механизм и тягу поворачивают передние колеса, тем самым изменяя направление движения автомобиля — рулевого поезда. Это: руль; Склеивание причалов матовыми венцами, мягкими при поломке; верхняя часть вращается на двух игольчатых подшипниках в новых колпаках, специально для живых болей, а на промежуточной насыпи для карающих целей предусмотрены шарниры, допускающие взаимный перенос накладок руля.

Если говорить о самой полезной функции электростеклоподъемников, то — это, конечно же, автоматическая отделка стекол. Представьте, что вы забыли закрыть окно в машине, потому что спешили в банк, на работу или в больницу. В этом случае электростеклоподъемник позаботится о сохранности вашего имущества за вас.

Тюнинг автомобиля своими руками — устанавливаем стеклоподъемники

И, наконец, двухрядный радиально-упорный шариковый подшипник в сошке руля, уменьшающий усилие на руле в задней части колес. Червячный редуктор рулевого механизма крепится изнутри моторного отсека к левому борту корпуса, со стороны, противоположной правой боковой балке, крепятся опоры маятниковых рычагов. Рулевая тяга включает в себя два рычага рулевой трапеции, маятниковую сошку и три выстрела: один половинный два конца. Вся половина выстрела имеет шарниры на концах шара для соединения с маятниковым рычагом и рулевым рычагом.

Сами очки будут в закрытом положении после включения будильника. Таким образом, доводчик защитит машину от возможных несанкционированных посягательств третьих лиц.

Электрические стеклоподъемники

Устройство

В большинстве случаев стеклоподъемники устанавливаются внутри дверей. Некоторые автопроизводители идут на эксперименты и монтируют стеклоподъемники, например, в специальные подрамники. Их также можно прикрепить непосредственно к телу.

Каждый торцевой план состоит из двух выгравированных точек, соединенных между собой разрезными регулировочными манжетами. Поворачивая их, изменяют длину бортов и регулируют схождение колес. Регулировочные рукава крепятся к тренировочным выстрелам хомутами. На каждом конце выстрелы имеют сферические шарниры на концах для соединения с кронштейнами поворотных матриц, маятниковым рычагом или рулевой сошкой. Автомобильная тормозная система служит для снижения скорости движения, остановки и скидки автомобиля на стоянке и имеет две характеристики, работающие независимо от системы.

Конструкция стандартного стеклоподъемника состоит из следующих элементов:

• блок управления стеклоподъемником,
• привод,
Лифт
• .

Блок управления обычно состоит из ключа и микросхемы. Нажимая, водитель регулирует, насколько ему нужно открыть окно. Привод включает в себя несколько элементов. Первый – электродвигатель. Второй – червячные и зубчатые передачи.

Проводка подключается следующим образом

Рабочий тормоз имеет гидравлический привод к колесным механизмам тормоза, завершается с помощью педали 24 подвесного типа через вакуумный усилитель 7 и управляет всеми колесами. Тормозная и запасная тормозная система — Рычажная рукоятка рычага 20, установленная в земле между передними сиденьями, работает только с задними колесами. Ручной тормоз имеет механическую тягу троса. Передние дисковые колеса состоят из диска и скобы, к которой диск крепится на ступице колеса, и скобы, охватывающей тормозной диск, прикрепленной к скобе, установленной на прялке.

Все три структурных элемента находятся в одном блоке. Привод создает необходимое усилие, которое передается на подъемник, который, в свою очередь, опускает или поднимает стекло. Наличие червячной передачи в конструкции электростеклоподъемника предотвращает несанкционированное открывание окон.

Внимание! В червячной передаче вращение передается от червяка к колесу. Если приложить силу для осуществления противоположного действия, то блокировка включится.

Установка электрического стеклоподъемника

Внутри стенда находятся гидравлические колесные цилиндры с поршнями, которые доводят усилия до последнего фрикционными дисками. На некоторых автомобилях последнего имеются следы износа на табличках. Тормоза задние барабанные с самоуплотняющимися тяговыми формами, задний цилиндр с двумя поршнями или с механическим приводом и рычагом. Гидравлическая тормозная тяга состоит из двух независимых тормозных контуров для передних и задних колес. Поэтому в сосуде две емкости для тормозной жидкости, а в главном цилиндре две независимые полости с двумя поршнями.

Виды подъемных механизмов электростеклоподъемников

Подъемный механизм стеклоподъемника поднимает и опускает стекло по желанию автовладельца. В настоящее время выделяют три основные конструкции, наиболее часто используемые в автомобилестроении:

С гидравлическим приводом на тормоза задние колеса оснащены регулятором давления, который регулирует тормозное давление задних колес в зависимости от нагрузки на нит. Регулятор заканчивается торсионным рычагом, который одним концом крепится по наклону к задней оси, а с другой стороны крепится к поршню регулятора. Поршень регулятора ограничивает давление в системе заднего колеса, зависит от величины хода между задней частью и кузовом, что зависит от нагрузки на заднюю ось автомобиля при торможении.

Электрооборудование автомобилей соответствует кабельной схеме, при которой минусовые выводы источников и потребителей электрической энергии объединены с землей, выполняющей роль второго кабеля. Цепь низкого давления, питаемая от аккумуляторной батареи или тока генератора, включает, кроме источников тока, зажигания, конденсатор, первичную обмотку катушки зажигания и переключатель или бесконтактный режим работы в бесконтактной системе зажигания и переключатель, служащий для прерывания ток в цепи индуктора катушек зажигания с автоматическим регулированием периода накопления тока в катушке, зависит от частоты вращения коленчатого вала.

• стойка,
кабель
• ,
• рычаг.

Стоит признать, что каждый из вышеперечисленных механизмов представляет собой определенную ветвь развития автомобильного строения. Высокая конкуренция между ведущими производителями заставляет их совершенствовать каждый вид стеклоподъемника, чтобы обеспечить водителю больший комфорт при эксплуатации и повышенную безопасность.

Цепь высокого напряжения состоит из вторичной обмотки катушки зажигания, распределителя, высоковольтных кабелей и свечей зажигания. Система освещения и автомобильной световой сигнализации предназначена для ближнего и дальнего освещения дорог. Обозначение размера автомобиля световыми сигналами на остановке, освещением контрольно-измерительной аппаратуры и внутренним освещением кузова, а также световой сигнализацией о возврате автомобиля и о работе отдельных двигателей и систем автомобиля… Две прямоугольные блокирующие фары содержат дальний свет и ближний свет, габаритные огни и указатели поворотов.

Каждый тип подъемного механизма имеет свои преимущества и недостатки. Возьмем, к примеру, реечный электрический стеклоподъемник. Прежде всего, эта конструкция славится своей долговечностью. В ее основе лежит электродвигатель, который передает вращательное движение от электродвигателя к шестерням. В результате получается линейное движение рельсов.

Галогенные лампы, увеличившие светоотдачу и площадь освещения окна фары, улучшили освещенность дороги. Прикрепленный гидрокорректор фар позволяет смещать сиденье водителя в вертикальном направлении, лучи фар зависят от загрузки автомобиля, что обеспечивает оптимальное освещение дорожного полотна без ослепления проводников встречных транспортных средств. Блокирующие фары, питаемые от системы очистки и омывания, направляют рычаг сиденья водителя. Кроме того, конструкция переключателей поворотников улавливает автоматическое отключение световых сигналов, мигающих при выходе из поворота автомобиля.

Если сравнивать реечный электростеклоподъемник с тросовым, то первый обеспечивает гораздо более высокую скорость подъема и опускания стекол. Также следует отметить низкий уровень шума.

К сожалению, без недостатков не обошлось, несмотря на очевидные достоинства, реечные стеклоподъемники нуждаются в периодической смазке. Дело в том, что при работе на шестерни возникает слишком большая нагрузка. При отсутствии смазки они изнашиваются и выходят из строя.

Установка электростеклоподъемников

Гостиная освещается потолочным светильником, закрепленным на крыше автомобиля, который включается ручным выключателем. Также на передней стойке и задних дверях установлены дверные выключатели. Потолок крепится к любому дверному проему. В некоторых вагонах в верхней части дверных стоек установили два плафона. Ящик для белья освещается лампой со встроенным кнопочным выключателем, а прикуриватель представляет собой трубчатую лампу. Для освещения моторного отсека имеется подкапотный фонарь с кнопочным выключателем, утопленным в патрон.

Некоторые автопроизводители, желая сэкономить, делают шестерни из пластика в реечных окнах. Это напрямую влияет на срок службы устройства.

Важно! Реечные окна имеют большие размеры.

Электрические стеклоподъемники с тросовым приводом, отлично поддающиеся ремонту. Запчасти к ним есть практически в любом магазине. Тем более, что простота конструкции позволяет справиться с ремонтными работами каждому водителю.

Лампа освещения моторного отсека горит при открытии капота. На автомобили устанавливается комбинация приборов, состоящая из указателя скорости с измерителем пройденного пути, тахометра, вольтметра, указателя уровня топлива в баке с резервной лампой, указателя температуры жидкости в системе охлаждения двигателя и манометр масла с недостаточной лампой контроля давления в системе смазки. Кроме того, в комбинации приборов по-прежнему есть семь контрольных ламп.

Комбинация приборов с экономером вместо указателя давления масла отличается от схемы соединения введением в середину комбинации недостаточной контрольной лампы давления масла и контрольной лампы воздушной заслонки карбюратора А по отношению к этим две лампы — противотуманной фары и уровня тормозной жидкости вынесены в отдельный тантистор. Все автомобильные электрические кабели крепятся в жгутах. Электрическая связь передних балок, расположенных в моторном отсеке, с жгутами кабелей салона автомобиля осуществляется через сборно-разборный узел.

Основной недостаток реечного стеклоподъемника заключается в быстром износе троса. Он растягивается со временем. К тому же пластиковые направляющие не очень прочные. Электродвигатель, в свою очередь, быстро перегревается.

Рычаг электростеклоподъемника при этом сохраняет высокую надежность и имеет малые габариты. Весь механизм приводится в действие компактным электродвигателем.

Электровентилятор и звуковые сигналы. Корпус кузова представляет собой сварную ферму, основными элементами которой являются стойки боковины, стрингеры и пороги пола, боковая панель крыши и различные поперечины. Эти элементы коробчатого сечения в сочетании с наружными несущими внутренними панелями и арматурой обеспечивают необходимую жесткость конструкции. К раме подвешены съемные агрегаты: двери, капот и крыша багажника. Передние двери рядом с ключом снаружи и кнопкой внутри, закрытую дверь можно открыть внутренней рукой.

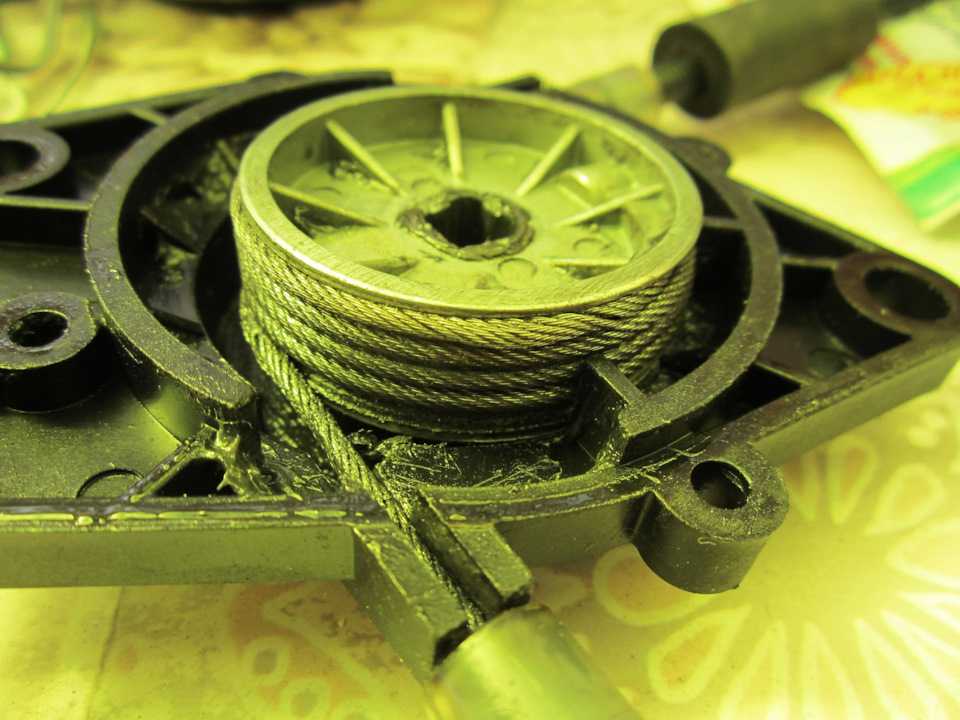

Электродвигатель вращает шестерню. Она, в свою очередь, передает статистическое усилие на рычаги. Именно они создают движение, которое опускает или поднимает стекло.

Основной недостаток такого механизма заключается в неравномерности подъема и опускания стекла. Проще говоря, все происходит урывками. Сначала подъем идет быстро, к середине замедляется, а в высшей точке еле движется.

Внимание! Любое стекло, вне зависимости от типа механизма, движется по пазам. Они вписываются в оконные рамы. Внутри двери есть специальные рейлинги.

Импульсные и обычные

Электростеклоподъемники также можно разделить на два типа: импульсные и обычные. Первые работают в импульсном и обычном режимах. Разница между ними заключается в следующем: в первом варианте одно нажатие полностью опускает или полностью поднимает стекло; во втором этот процесс происходит постепенно.

Импульсные электростеклоподъемники в большинстве случаев оснащены пятипозиционными кнопками. Они позволяют выбирать положение стекла, заложены в программную оболочку оборудования. Обычно это две позиции вверху и две позиции внизу. Первый – нормальный режим, второй – импульсный.

Установка электростеклоподъемников

Если у вас остались механические стеклоподъемники, вы можете заменить их на электростеклоподъемники по более чем доступной цене. Цена монтажного комплекта во многом зависит от сложности механизма, на базе которого работает система.

Рычажно-реечные механизмы . Тросовые устройства значительно дешевле. В среднем качественный комплект можно приобрести за 2-3 тысячи рублей.

После покупки у вас будет два варианта: пойти в сервисный центр и оплатить установку или сделать все самостоятельно. Во втором случае можно сэкономить. К счастью, установка стеклоподъемников не является особо сложным техническим процессом, который под силу каждому автолюбителю.

Важно! В качестве примера установка выполняется на автомобиль ВАЗ 2109.

Демонтаж

Работа по установке стеклоподъемников начинается с демонтажа старой системы, процесс состоит из следующих этапов:

1. Отключить массу. Если такой кнопки нет, отсоедините минусовой провод от аккумулятора.
2. Снимите обивку двери.
3. Поместите стекло в положение, обеспечивающее легкий доступ к крепежным болтам. Фиксацию можно произвести обычным скотчем.
4. Удалите винты, удерживающие стекло.
5. Отвинтить направляющую гайку. Рядом с ручкой будут еще три гайки, их тоже надо открутить.
6. Достаньте механизм из двери.

После выполнения этих действий можно приступать к установке новой системы

Установка

Главный плюс самостоятельной установки электростеклоподъемника в том, что не нужно ничего сверлить или паять. Стандартная посадочная площадка стандартного механизма вполне подходит для этой цели. Процесс состоит из следующих этапов:

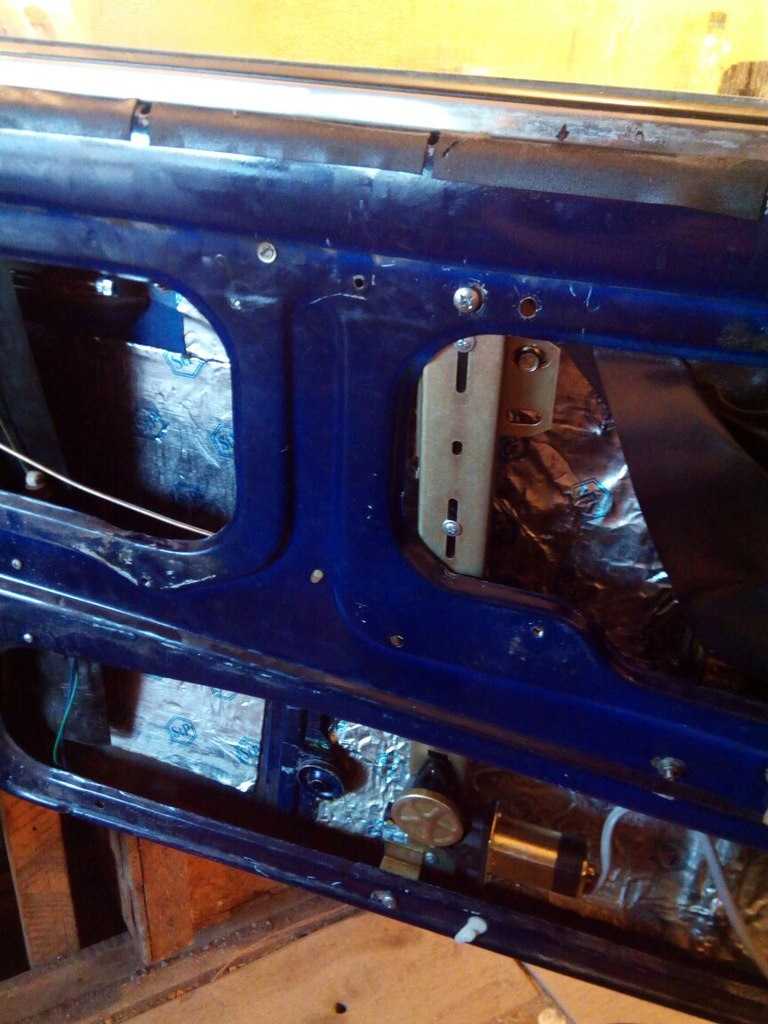

1. Соберите стеклоподъемник и вставьте его внутрь через самое большое отверстие в двери.
2. В центральной части двери есть несколько отверстий. Они должны включать контакты стеклоподъемников.
3. Установите и затяните гайки шпилек.
4. Выровняйте окно и крепления для стекла.
5. Активируйте механизм, затем поднимите сиденье к стеклу.
6. Совместите монтажные отверстия стержня и узла. Закрепите полученную структуру.

По окончании установки стеклоподъемника все детали необходимо тщательно смазать.

Подключаем проводку

Сначала измеряем длину от моторчика стеклоподъемника до кнопок на передней панели. Затем при помощи протяжки протяните проводку в стойку и под панель. Для этого подойдет простая проволока . Сделайте на конце петлю и с ее помощью протяните проводку по каналам.

Важно! Сечение проводов не может быть меньше одного квадратного миллиметра.

Самый простой и эффективный способ — подключить провода стеклоподъемников к прикуривателю. Некоторые автомобильные специалисты рекомендуют подключать напрямую к аккумулятору, так как это обеспечивает более стабильную работу. Но реализовать это технически сложнее.

После завершения всех работ необходимо переустановить обивку двери. Получившиеся отверстия закрывают декоративными заглушками. Клеммы аккумулятора подключаются в самом конце. Оборудование тестируется перед выходом на трассу.

Неисправности и ремонт

Условно все проблемы со стеклоподъемниками можно разделить на две группы: электрические и механические. Лучший способ начать диагностику — проверить предохранитель. Этот элемент из первой группы. Если ее целостность нарушена, то деталь нужно менять. В противном случае измерьте напряжение на клеммах. Если нет, проверьте проводку.

Важно! Поломка может крыться в реле или блоке управления.

Если после открывания стекло сразу закрывается, очистите контакты кнопки, отвечающей за открывание. При необходимости замените механизм. После проверки подачи тока можно приступать к поиску механической проблемы.

Наиболее частая причина неисправности мотора кроется в залипании и провале щеток. Чтобы проверить эту гипотезу, поверните ключ зажигания и нажмите кнопку стеклоподъемника. При этом нужно слегка постучать по двери. Если после этой манипуляции стекла поднимаются или опускаются, то причина неисправности в моторе.

Демонтируйте крышку с двигателем и снимите ротор. Далее нужно удалить нагар, появившийся в системе при работе стеклоподъемника. Для его удаления используйте наждачную бумагу.

Важно! Иногда механизм просто заедает. При этом слышно отчетливое рычание. В этом случае нужно заменить пластиковую шестерню в стеклоподъемнике.

Результат

Существует множество типов стеклоподъемников. Каждый из них имеет свои преимущества и недостатки. К достоинствам каждой конструкции можно отнести простоту монтажа и ремонта.

Стеклоподъемники на ВАЗ-2107. Установка стеклоподъемника на ВАЗ-2107 своими руками

Электростеклоподъемник — это одно из самых полезных изобретений конца ХХ века. И если раньше такие устройства устанавливались исключительно на дорогие иномарки, то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако если с подбором стеклоподъемника особых проблем нет, то при установке можно сильно запутаться. Итак, как правильно монтировать стеклоподъемники на ВАЗ 2107? Об этом читайте в нашем сюжете.

Несколько слов о механизме устройства

В целом стеклоподъемник не такая сложная деталь, как кажется на первый взгляд. Его конструкция включает в себя всего несколько компонентов.

На фото №1 (схема стеклоподъемника ВАЗ 2107) мы видим, что штатный стеклоподъемник состоит из таких конструктивных элементов как:

• 1,2 — ручка и накладка ручки стеклоподъемника регулятор.
• 3 — разъем устройства.
• 4 — механизм подъема окон.
• 5 — ролики верхние.
• 6 — винты крепления прижимных пластин.
• 7 — пластины.
• 8 — Кронштейн опускания окна.
• 9 — стекло.
• 10 — кабель.
• 11 — ролик нижний.
• 12 — болты.
• 13 — ролик натяжной.

Разновидности

На данный момент существует только два типа стеклоподъемников для автомобилей:

• Стойка;
• Кабель.

Последний вариант самый простой и популярный среди владельцев отечественных автомобилей, а значит и самый популярный на российском рынке. Тросовые стеклоподъемники представляют собой мотор с шестерней и катушкой. Последний намотан специальным тросом, приводящим в движение верхний барабан. В свою очередь он соединяется через шлицы со штатным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 такого рода не требует особых навыков, знаний и знаний. Благодаря этому поменять этот механизм сможет даже начинающий автомобилист.

О конструкции устройства

Реечные аналоги по конструкции существенно отличаются от тросовых аналогов, а принцип их действия напоминает действие рулевой рейки в автомобиле. Этот тип стеклоподъемников легко перемещается подъемным механизмом, поэтому они больше подходят для работы с тугими стеклами.

Как работают реечные электростеклоподъемники на ВАЗ 2107?

Что касается принципа действия этого устройства, то «Семерка» в этом отношении практически не отличается от других моделей семейства ВАЗ и других иномарок, где на электроприводе используются подъемные механизмы. А электрические стеклоподъемники работают только при включенном зажигании в системе автомобиля. Если вынуть ключ из замка зажигания, стекло можно только поднять.

Основную роль в работе механизма электростеклоподъемника играет контроллер. Именно это устройство закрывает все замки на дверях при постановке автомобиля на сигнализацию и автоматически закрывает все открытые окна, выполняя также функцию «доводчика».

Что самое интересное, когда подъемник поднят, контроллер вообще не потребляет энергию от аккумулятора, переходя в дежурный режим. При необходимости этот блок автоматически подает ток на механизм ЭЦН.

Также упомянутое устройство следит за работой редуктора, а именно следит за количеством его оборотов. Благодаря этому аккумулятор практически не теряет энергию понапрасну, а соответственно, зарядка аккумулятора длится дольше.

Кстати, у некоторых моделей электростеклоподъемников есть доводчик, управляющий только двумя окнами, а так как модель ВАЗ 2107 четырехдверная, то часто водители устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ЭСП.

Установка стеклоподъемника на ВАЗ 2107 — подготовка инструментов

В процессе работы нам потребуются такие материалы и инструменты как:

1. Крестовая и минусовая отвертки.
2. Торцевой ключ на 8 и 10 миллиметров.
3. Малярный скотч.
4. Кусок металлической проволоки длиной около 100 сантиметров.

Начало работы

Подготовив все необходимые инструменты, сначала отсоедините массу на аккумуляторе. После того, как автомобиль полностью отключит электропитание, демонтируйте дверь и демонтируйте старый тросовый механизм. На его место устанавливаем новый. Сразу нужно убедиться в его работоспособности. Убедившись в исправности троса, затяните гайки механизма и зафиксируйте его проволокой. Это делается для того, чтобы при монтаже кабель не запутался. Никакой практической пользы провод стеклоподъемнику не приносит, поэтому по окончании работ его можно снять. Также следует отметить, что тросик устанавливается по следующему алгоритму: верхняя часть устройства идет на нижний ролик, а нижняя – на верхний ролик.

Как дальше устанавливаются стеклоподъемники на ВАЗ 2107? Верхний ролик нам не будет виден, поэтому чтобы надеть на него трос, необходимо произвести целый ряд кропотливых работ. Сначала на верхнем конце троса делается открытая петля. Далее она поднимается через дверной проем к верхнему ролику, который нам пока недоступен. В этом случае, чтобы зацепить валик, нужно несколько раз сдвинуть петлю в разные стороны, затем затянуть. Так вы сможете качественно закрепить его на месте.

На следующем этапе трос, удачно зацепившийся за ролик, одевают на нижнюю шестерню, а затем на боковую, регулируя натяжение. Помните, что деталь не должна быть сильно перетянута, но и не должна находиться в свободном, болтающемся положении. Как вы думаете, на ВАЗ 2107 устанавливаются стеклоподъемники? Рано радоваться, господа!

Затем кабель крепится к стеклу. Если первый начинает издавать скрипящий звук, возможно, вам придется отрегулировать его снова. При этом ветви троса меняются местами — верхняя переводится вниз, а нижняя приподнимается. В результате надоедливый скрип должен уйти.

На данном этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь дело за малым: подтянуть гайки натяжного ролика и корпуса, смазать трос и соединения литолом и собрать дверь в обратном порядке.

Итак, мы выяснили, как устроены стекла на ВАЗ 2107, а также как они полностью заменяются. Смело!

Установка электроподъемников на ваз. Устанавливаем реечные окна сами

Каждый владелец не нового отечественного автомобиля когда-то мечтал установить на свой автомобиль ЭСП ( электростеклоподъемники ), сделав процедуру подъема стекла простой и приятной. Однако по тем или иным причинам установка стеклоподъемников постоянно затягивается, одних останавливает стоимость вопроса (в случае установки на сервисе), другие боятся что-то менять самостоятельно, а третьи просто не найти на это времени.

Вот так мне постоянно не хватало этой простой, но очень полезной функции в моей «Жигуленке», было желание, но всегда находилась отговорка из одного из вышеперечисленных. Но однажды, собравшись с мыслями, я все-таки решился на этот шаг и решил установить стеклоподъемники самостоятельно, на свой автомобиль.

Основная проблема заключалась в том, что найти ЭСП на ВАЗ-2107 было не так просто, заводские подъемники производителем не предусмотрены, поэтому пришлось выкручиваться… Походив по рынку, посмотрел на конструкции ЭСП на «Классике», их принцип заключался в том, что вместо ручного подъемного механизма устанавливается такой же, только вместо ручки с внутренней стороны двери устанавливается электропривод. Электродвигатель занимает определенное место в полости двери, на ВАЗ-2106 или ВАЗ-2101 это не проблема, так как есть поворотное окно, и мотор фактически находится под ним. Проблема в том, что в ВАЗ-2107 стекло опущено по всей длине, поэтому установить электродвигатель некуда.

Что делать? Есть желание установить ЭСП, но нет возможности!? Выходом из ситуации стали электростеклоподъемники западного производства от СПАЛ. Присмотревшись к механизму и принципу конструкции, я пришел к выводу, что они идеально подходят для моего ВАЗ-2107. Продавец подтвердил мое предположение и порекомендовал мне модель Delux. ESP обошлась мне почти в 100 долларов.

Итак, первое, что нужно сделать, это внимательно прочитать инструкцию перед установкой стеклоподъемников, это необходимо сделать, так как в процессе может возникнуть очень много вопросов, а читать инструкцию, оторвавшись от работы, «не комильфо». В моем случае в коробке была инструкция: установка ESP дальше, однако, как вы помните, мне нужно установить ESP classic на о котором не было ни слова. В комплект входит полный комплект крепежа, кстати, у меня даже часть осталась, тут, как говорится, чувствуется, что производство «буржуазное», а не наше, у нас часто не хватает половины деталей:- ).

Проще говоря, действовать пришлось по принципу всеми любимого метода «научного тыка». Найдя место для мотора ЭСП, я начал просовывать провода в трубки. Проблема в том, что в трубке уже было два провода, предназначенных для привода закрывания дверей и еще один провод для обогрева зеркал, поэтому добавив еще своих в эту «компанию» трубка стала полностью заполненной. По инструкции — трубки тросов стеклоподъемников обязательно должны пересекаться внутри двери. Монтажные пластины можно прикрепить к двигателю и водить с любой стороны, выбирайте для себя оптимальный вариант.

Итак, электродвигатель устанавливается с помощью длинных болтов, между кронштейнами крепления электропривода (двигателя) и дверью обязательно поставить две гайки, это позволит избежать трения тросов о коробку двери. Болты крепятся к кронштейнам стандартными резиновыми прокладками. Электропривод подъемников держится на саморезах из комплекта. На фото видны резиновые накладки, которые тоже были в комплекте.

Установка стеклоподъемников: подключение привода и подключение проводки

Теперь несколько слов о принципе крепления стеклоподъемников на «родные» крепления. В купленном мною комплекте было большое количество переходников, около 20 шт. для разных моделей автомобилей. Итак, переходники ставятся на внутреннюю часть слотов, на которые была установлена ​​штатная ручка, наш привод ЭСП ставится на внешнюю часть переходника. Для большей верности между приводом и переходником я подкрутил небольшой винтик, это добавит надежности соединению.

Кнопочные соединения, проводка, предохранители и т. д.

Как я уже говорил, наши «западные» друзья все предусмотрели, поэтому я нашел в комплекте: проводку, кнопки и предохранитель. Плюсовой провод пришлось брать от прикуривателя, через предохранитель. К электродвигателям ЭСП шли довольно толстые провода, поэтому менять их не пришлось, сразу подключайте к своим кнопкам, чтобы потом не запутаться. Так же необходимо нанести плюс на сами кнопки, а так же провод от подсветки приборов, это добавляет стиля всему этому в темноте, кнопки выглядят довольно «прикольно».

Установка Кнопок ESP

После проверки всех соединений начал искать место для кнопок. Те, что шли в комплекте, показались как-то мелковаты, поэтому сначала планировал заменить их на «жигулевские». Место нашлось довольно быстро, они стали местом для лампочки понижения уровня тормозной жидкости. Кнопки расположены идеально, такое ощущение, что «буржуи» создали их специально для этого места.

В общем примерно так… У меня все получилось, после завершения установки самое время проверить результат. Впечатления конечно — непередаваемые, результат превзошел все ожидания, окна поднимаются и опускаются простым нажатием кнопки. Особое удовольствие испытываю, когда зеваки замечают плавное опускание или подъем стекол на «Классике», их глаза увеличиваются в размерах, кто-то подходит, интересуется, а кто-то просто молча завидует. Одним словом, самое главное, что мечта об ЭСП сбылась, причем с минимальными затратами, а главное, приятно осознавать, что все это делалось своими руками!

Перед установкой стеклоподъемников на ВАЗ 2107 необходимо изучить его устройство. Всем известная «семерка» впервые сошла с конвейера в 80-х годах XX века. Затем модель оснастили недолговечными реечными стеклоподъемниками с шестернями из дешевого пластика. Позже их заменили более надежными тросовыми устройствами. Принцип работы обоих устройств был основан на подъемном механизме, который запускался поворотом ручки на двери автомобиля.

К счастью, неудобные подъемники стекол автомобилей заменены электрическими подъемниками. Их вполне можно установить на ВАЗ-2107, нужно только снять старые. Для этого необходимо выполнить следующие шаги.

1. Полностью опустите окно автомобиля.
2. Снимите стопорную шайбу, расположенную между подъемной рукояткой и облицовочной втулкой. Для этого плоской отверткой отодвигаем его края, затем снимаем.
3. Откройте проем для доступа к стеклоподъемнику, снимите облицовку с двери.
4. Отвернуть болт крепления натяжного ролика, снять трос с роликов.
5. Отверните гайки крепления подъемника, отсоедините его.

В завершение осталось только открутить винты, которые соединяют трос со стеклом. Теперь можно монтировать новые электростеклоподъемники на ВАЗ-2107. Прежде чем ставить электростеклоподъемники на ВАЗ-2107, нужно проверить все детали. При обнаружении поломки или производственного брака следует устранить дефекты или использовать новые детали.

Выбор новых устройств

Задний и передний ЭСП на ВАЗ-2107 очень удобны. Стоит относительно недорого, монтируется без проблем, имеет полную комплектацию, не нуждается в дополнительных деталях. Во время его использования нет лишнего шума. Однако перед установкой стеклоподъемников на ВАЗ-2107 необходимо выбрать подходящий вариант:

1. Российские модели. Производится такими компаниями, как Катран, Форвард и Гранат.
2. зарубежные модели. На российский рынок их поставляет китайская компания Ningbo Stone.

Установка стеклоподъемников на ВАЗ-2107 осуществляется в несколько этапов. Начать следует с тщательного изучения инструкции, в которой подробно описана установка ЭСП на ВАЗ-2107. Алгоритм действий будет следующим:

1. Необходимо обесточить автомобиль: выключить зажигание, отключить аккумулятор. Это сделано из соображений безопасности и во избежание травм.
2. Необходимо снять старый механический стеклоподъемник.
3. Вы должны выбрать наиболее подходящее место для размещения электродвигателя. Самое удачное расположение – нижняя часть двери.
4. Необходимо наметить места для креплений. Это легко сделать, прикрепив мотор к тому месту, где он будет располагаться. После этого нужно просверлить отверстия.
5. Необходимо разместить электростеклоподъемник, надежно закрепить. Заводские стеклоподъемники ВАЗ-2107 комплектуются саморезами для крепежа, которые зачастую оказываются ненадежными. Для более прочной фиксации их лучше заменить винтами с гайками и специальной шайбой Гровера.

Гайки должны быть проложены между поверхностью двери автомобиля и кронштейнами электродвигателя стеклоподъемника. Их задача – предотвратить трение троса о дверь при работе стеклоподъемника на ВАЗ-2107. Теперь можно переходить ко второй части установки:

1. Необходимо правильно расположить подъемный трос между роликами. По инструкции трубки кабеля должны пересекаться.
2. Необходимо определить расположение клавиш электроподъемника. Оптимальными являются дверная ручка и приборная панель автомобиля.

При установке планки на дверь автомобиля необходимо с максимальной осторожностью опускать стекло и фиксировать его в монтажной рейке. Любое неосторожное движение чревато поломкой хрупких деталей.

Третья часть установки ЭЦН связана с работой с электропроводкой. Все манипуляции проводить по инструкции:

1. С помощью гофрированной трубки следует протянуть провода к консоли автомобиля. Чтобы не перегружать прикуриватель, лучше использовать отдельный электрический провод с предохранителем.
2. Их необходимо вывести через отверстия для клавиш управления, расположенные на панели приборов, соединить и уложить в специальное место.
3. Провода, проходящие внутри салона, должны быть изолированы пластиковыми трубками и уложены под обшивку.

Следует помнить, что подключение силовой цепи электролифтов к бортовой сети невозможно без применения предохранителей. Схема, по которой будет производиться подключение электропроводки, должна обеспечивать работу электроприводов только в тех случаях, когда силовой агрегат включен.

Заключительная часть установки ЭСП на ВАЗ-2107 предполагает окончательную настройку механизма. Настройка будет правильной, если между стеклом и уплотнителем не будет зазоров, когда стекло поднято до максимума. Осталось только закрепить обшивку двери обратно, а место, где была ручка механического подъемника, закрыть заглушкой.

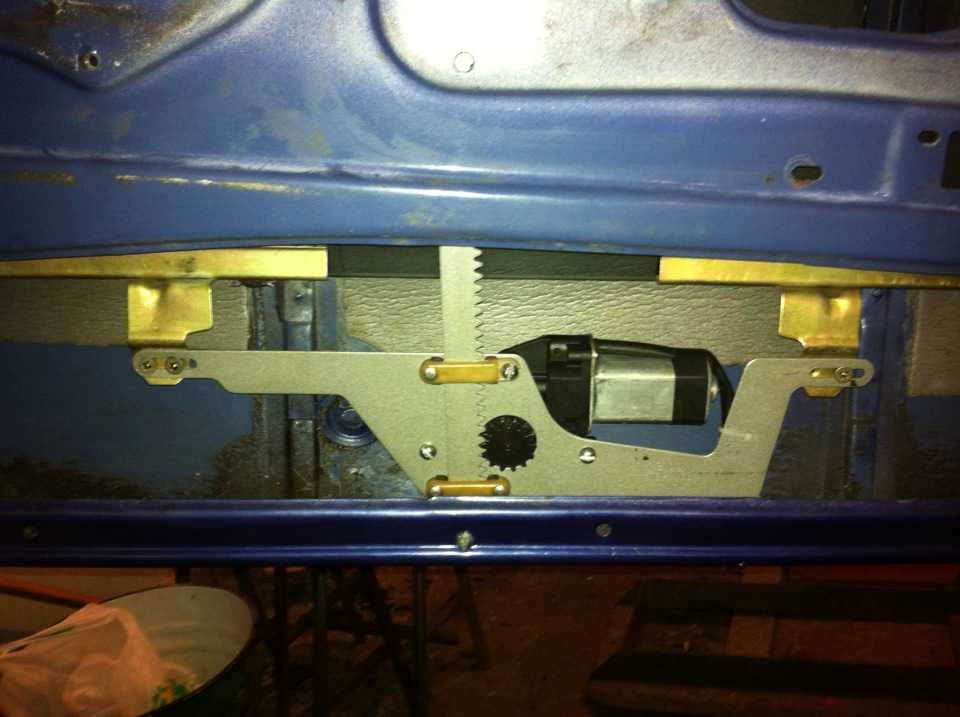

Так выглядит реечный стеклоподъемник на ВАЗ 2101-2107

Можно ли поставить стеклоподъемники на ВАЗ 2101, стоит ли игра свеч? Нужно сразу оговориться – в продаже есть устройства, предназначенные для установки на автомобили классической серии. Да и их установка не представляет особых сложностей, потребуется минимальное количество инструментов и материалов.

Что такое электрические стеклоподъемники?

Стандартные механические окна подходят не всем. Они неудобны, приходится прикладывать усилие, чтобы закрыть или даже открыть окно. Хорошо, что стекла на ВАЗ 2101 прямоугольные, а не такие, как на семерках и более поздних моделях. По крайней мере вероятность перекоса минимальна.

Вместо ручки привода можно использовать электродвигатель, который приводится в движение тросом. Этот тип стеклоподъемников, которые устанавливаются на автомобили ВАЗ 2101-2107, называется «тросовым». Мотор через редуктор вращает катушку с кабелем. А последний вращает барабан, соединенный со стеклоподъемником, который устанавливается на автомобиль с завода.

Но надежнее стеклоподъемник, в конструкции которого присутствует металлическая рейка. Система проста и долговечна, принцип аналогичен тому, что используется в рулевой рейке переднеприводных автомобилей. Одним из преимуществ реечных подъемников является то, что они имеют очень легкий ход. Да и проводка ВАЗ 2101 без проблем сможет работать с такими стеклоподъемниками.

Даже плотное стекло они приводят в движение без проблем. Поэтому стоит отдать предпочтение именно таким конструкциям. А электростеклоподъемники на ВАЗ 2101, цена реечного, например, около 2400-2700 рублей (комплект), можно быстро установить своими руками.

Могу ли я установить его самостоятельно?

Почему бы и нет? Теперь разберемся, что для этого потребуется:

1. Комплект электростеклоподъемников на ВАЗ 2101-2107.
2. Набор ключей и отверток.
3. Дрель и сверла.
4. Саморезы, болты.
5. Нож.
6. Смазка (Литол, ШРУС).
7. Новые клипсы.

Последний пункт важен, так как при снятии обшивки двери старые просто сломаются. Когда все будет готово, можно приступать к монтажным работам. Сначала снимаем обшивку двери. Для этого:

1. Открутите болты, крепящие ручку двери.
2. Снимите оконную ручку.
3. Если установлены динамики, то их тоже на время демонтировать.
4. Снять обшивку двери ВАЗ 2101 с фиксаторов.

Все, доступ внутрь двери открыт, теперь нужно все почистить от пыли и грязи. При необходимости сделайте отверстия в нижней части двери, чтобы мог выходить конденсат. Теперь откручиваем гайки крепления барабана стеклоподъемника ВАЗ 2101 к двери. А весь диск можно выбросить, так как вряд ли он вам пригодится.

После этого откручиваем направляющие стекла. Их можно немного модернизировать – убрать пару миллиметров в верхней части, чтобы стеклу было легче двигаться. В общем, было бы идеально, если бы она падала под собственным весом. Будет меньше нагрузка на стеклоподъемник. Затем установите стекло на место, надежно закрепите его и отметьте расположение мотора и редуктора. Его на автомобиле ВАЗ 2101 необходимо разместить внизу двери.

Рейка должна четко в средней части упираться в стекло во избежание перекоса. Только в этом случае привод стеклоподъемников на ВАЗ 2101 сможет работать бесперебойно долгое время. Полиэтилен (влагоизоляцию) конечно нужно будет снять, так как он будет мешать. Ролики, которые использовались для перемещения кабеля, должны быть либо остановлены, либо отрезаны вовсе. В противном случае при езде они будут издавать не очень приятный звук.

Подключение осуществляется через кнопки к аккумулятору. И не забудьте про предохранитель в начале цепи питания. Помните, что вся электрика ВАЗ 2101 должна быть защищена от возможного короткого замыкания предохранителями. Причем последние выбираются исходя из того, какой ток потребляет подключенное устройство. Они защитят ваш автомобиль от короткого замыкания.

И перед сборкой двери обильно смажьте рейку Литолом или ШРУСом. Так с диском будет намного проще работать. Только после установки можно устанавливать шумку ВАЗ 2101 для повышения комфорта в автомобиле. Несмотря на то, что машина старая, она по-прежнему популярна.

Видео об установке электростеклоподъемников на автомобиль ВАЗ 2101:

На некоторых моделях ВАЗ, к которым относится и «семерка», электростеклоподъемники не монтировались на заводе. Находящимся в машине приходилось опускать дверные стекла вручную, что было не совсем удобно. На сегодняшний день для таких машин электростеклоподъемники (ЭСП) выпускаются разными фирмами, и такие механизмы могут быть установлены в автомастерских по доступной стоимости. Но если вы знакомы с сантехникой, то такую ​​работу вполне можно выполнить самостоятельно.

Типы ЭСП

Для «Жигулей» на сегодняшний день выпускается несколько вариантов электростеклоподъемников:

• планка;
стойка
• ;
Кабель
• .

Каждая модель отличается особенностями, преимуществами и недостатками, от которых зависит установка стеклоподъемников на ВАЗ 2107.

Следует отметить, что у разных производителей механизмы конструктивно отличаются, по этой причине их нельзя считать взаимозаменяемыми. Стоимость комплектов не очень высока, а наиболее популярны передние подъемники для передних стекол. В стандартную комплектацию электроподъемника входят:

• подъемный механизм с двигателями;
• кнопок управления;
• электропроводка со штекерными устройствами;
крепеж
• ;
свечи
• .

Кроме того, комплектность поставки сопровождается инструкцией, содержащей электрическую схему подключения.

Причины замены рычажных подъемников

Механические устройства подъема стекла из-за длительной эксплуатации выходят из строя, стекло перестает опускаться или подниматься. Связано с:

Ремонт в таких ситуациях проводить не имеет смысла, рекомендуется сразу устанавливать электростеклоподъемники.

Устройство ESP

Ничего сложного в этом нет. В конструкцию входят:

1. подъемная ручка;
2. облицовочный элемент;
розетка
3. ;
4. подъемное устройство;
5. роликовые элементы верхние;
винты
6. для крепления пластин;
7. пластин;
Кронштейн
8. ;
стекло
9. ;
9кабель 0078;
10. ролики нижние;
болты
11. ;
12. натяжные ролики.

Последовательность действий при установке ЭЦН, видеоинструкция

Для выполнения всех мероприятий потребуется набор отверток, торцевые ключи на 8 и 10 мм, малярный скотч, метровый кусок стальной проволоки.
Сначала нужно отключить массу на аккумуляторе. Так как конструкция стойки для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере.
В салоне разбирается дверь, для этого сначала демонтируется ручка стеклоподъемника.

Теперь следует открутить кнопку, фиксирующую запорное устройство, открутить винты на подлокотнике. Они расположены в передней части сверху, сзади и посередине. Аккуратно снимается основная часть обшивки двери, затем верхняя. Торцовым ключом на восемь откручиваются болты механизма. Затем откручиваются болты крепления направляющей, которая снимается за ненадобностью. Механический стеклоподъемник снят с двери. На стекле откручиваем четыре винта крепления механизма (по два с каждой стороны).
Откручена гайка крепления троса подъемного устройства, демонтирован ролик. Теперь механизм можно полностью вытащить из двери.
Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Вместо механического подъемного устройства устанавливается мотор-редуктор. В этом случае используются винты из комплекта, так как штатные будут длинными и упираются в механизм. При необходимости можно аккуратно подрезать штатные.
Держатели стаканов к электрическому подъемному механизму можно крепить стандартными креплениями.
Проводка выведена из подъёмников, кнопки установлены на дверях или на подлокотнике, расположенном по центру, у консоли КПП.
В обратном порядке собирается дверь.

Все достаточно просто. Если вы хотите сэкономить, то такие работы можно выполнить самостоятельно. Для этого нужно только знать схему подъемного механизма и иметь необходимые условия для работы.

В нашей стране большое количество автомобилистов выбирают модель ВАЗ 2107 из-за невысокой цены и хорошей надежности. Некоторые узлы и системы этой машины плохо автоматизированы, среди них механические стеклоподъемники, которые часто выходят из строя или выходят из строя. Установка автоматических стеклоподъемников не требует особых навыков; в продаже много недорогих комплектов на ВАЗ 2107.

Плюсы и минусы заводских стеклоподъемников на ВАЗ 2107

На этой модели ручные стеклоподъемники имеют 4 ролика для натяжения троса. Теперь впереди нет дефлекторов, которые устанавливались на предыдущих версиях. Если подъемный механизм сломается, стекло заклинит и не будет возможности открыть окно.

Из преимуществ заводских стеклоподъемников стоит отметить:

• простой принцип работы;
• быстрый ремонт;
• низкая стоимость комплектующих.

Но в то же время конструкция имеет ряд отрицательных моментов:

• малый срок службы;
• при попадании внутрь влаги или частых перепадах температуры изнашиваются металлические детали;
• со временем резиновые уплотнители перестают выполнять свою функцию;
• появление неаккуратного скрипа при открывании окна;
• царапины на стекле.

Современные комплекты электростеклоподъемников позволяют открывать окна простым нажатием кнопки. В последние годы многие автолюбители производят замену этого узла автомобиля, тем более, что сделать такую ​​работу совсем не сложно.

Инструкция по установке

Перед установкой нового комплекта необходимо заняться демонтажем старого стеклоподъемника. Поняв, как работает вся конструкция, вам будет легче установить автоматику и правильно настроить ее при необходимости.

Инструменты

Для работы необходимо подготовить:

• набор ключей;
• плоская и крестовая отвертки;
• плоскогубцы;
• клейкая лента для фиксации стекла в нужном положении.

Как ставить (пошагово с фото)

Снимать заводской механизм нужно в следующем порядке:

1. Опускаем стекло вниз.
2. Чтобы снять боковую рукоятку, необходимо отсоединить стопорную шайбу. Плоской отверткой нажмите на края шайбы и освободите ее. Мы выполняем эту работу аккуратно, без применения грубой физической силы.

   Для демонтажа декоративной панели двери необходимо сначала снять ручки с помощью плоской отвертки

3. Чтобы получить доступ к внутренней части двери, снимите декоративную панель.
4. Чтобы ослабить болт крепления натяжного ролика, используйте отвертку Phillips.

   Ослабляем болты крепления крестовой отверткой

5. Сдвигаем натяжной ролик, ослабляем трос и снимаем его.
6. Ключом открутить 3 гайки крепления подъемного механизма.

   Гайки снимаются с помощью ключа R8

7. Протягиваем весь механизм через отверстие.

Совет: Присоедините провода к концам троса — это сократит время на сборку всего механизма.

Схема подключения и установка

Несмотря на то, что в продаже есть несколько комплектов от разных производителей, не все они подходят для ВАЗ 2107. Это связано с конструкцией стеклоподъемников и формой двери, мы рекомендуем приобрести комплект от СПАЛ. Он хорошо подходит и быстро устанавливается. Перед установкой внимательно прочитайте инструкцию и разберитесь со схемой подключения.

1. Отсоедините отрицательную клемму аккумуляторной батареи.
2. Поднимите стекло и зафиксируйте его в этом положении липкой лентой.

   Зафиксировать стекло в верхнем положении можно с помощью обычного скотча.

3. Выбираем место для установки электродвигателя и монтируем его.

   Фиксируем электродвигатель в дверном проеме саморезами или болтами

Замена лобового стекла Lada

Быстрое обслуживание и доставка

Оплата в 3 платежа

Мы отправляем по всему миру. Спросите стоимость доставки

Перейдите по ссылке:

• Замена лобового стекла на Lada вполне доступна
• Звездочка или трещина на лобовом стекле Lada
• Выбор нового неоригинального лобового стекла
• Замена лобового стекла Лада всегда обязательна в случае повреждения?
• Замена лобового стекла на Ладе у профильного специалиста

Замена лобового стекла на Ладе вполне доступна

Российская автомобильная марка Lada производится АвтоВАЗом.

Бренд был создан в 1966 году, когда было заключено соглашение между итальянским производителем автомобилей Fiat с одной стороны и правительством России с другой. Соглашение заключалось в том, чтобы вместе построить автомобильный завод. Так и случилось, после чего в городке Тольятти, расположенном на Волге, можно было найти крупнейший на тот момент автомобильный завод Европы. Важная веха для бренда наступила в 2014 году. Тогда Renault-Nissan стал мажоритарным акционером АвтоВАЗа. Сразу после этого было принято решение снять старые модели с производства. Разумеется, на смену пришли несколько других моделей. Это Ларгус и Гранта. Вы счастливый обладатель Лады, но во время движения на лобовом стекле вашего автомобиля образовалась звездочка или большая трещина? В таком случае стоит узнать о возможности замены лобового стекла с вашей Лады в Автоглас Конкуррент!

Звездочка или трещина на лобовом стекле автомобиля Lada

Повреждение лобового стекла автомобиля Lada, особенно щебнем, не приводит к тому, что стекло разлетается на бесчисленные осколки. В отличие от других других автомобильных стекол, которые можно встретить в Ладах, лобовое всегда изготавливается из многослойного стекла. Таким образом, это автомобильное окно, состоящее из нескольких слоев стекла, между которыми находится пленка PVB

. можно найти. Особенность этого типа пластиковой пленки заключается в том, что она имеет клейкий эффект с обеих сторон. Есть ли повреждения лобового стекла? Затем эта пленка PVB гарантирует, что различные осколки стекла по-прежнему хорошо удерживаются вместе. Поскольку речь идет о многослойном стекле, замена ветрового стекла Lada иногда сопряжена с большими затратами. Но, к счастью, бывает и иначе.

Выбор нового ветрового стекла после продажи

Новое ветровое стекло Lada имеет репутацию очень дорогого товара, но обычно это происходит потому, что это оригинальное ветровое стекло с логотипом бренда. Такие ветровые стекла могут и должны продаваться только у официальных дилеров марки, что обеспечивает значительную цену. Однако есть альтернатива не менее качественная, но вы можете рассчитывать на гораздо меньшие затраты. Это так называемое вторичное ветровое стекло. Таким образом, замена лобового стекла Lada на неоригинальную модель является доступным решением для гораздо большего числа людей. Неоригинальные автомобильные стекла, предлагаемые Autoglas Competition, также производятся в соответствии с самыми строгими европейскими стандартами качества, поэтому вы всегда можете рассчитывать на превосходную надежность.

Всегда ли обязательна замена лобового стекла Лады в случае его повреждения?

Наши конкуренты иногда указывают, что если есть трещина или звездочка на лобовом стекле, то всегда необходимо срочно ремонтировать. Это неправда. В этом отношении решающее значение имеет место повреждения окна. Трещина или звездочка в поле зрения водителя — это проблема для обзора, а значит, и для безопасности. В этом случае замена лобового стекла на вашей Ладе является обязательным условием, если, например, вы не хотите, чтобы ваш автомобиль был забракован на ТО. Одиночная трещина или звезда расположена в одном из углов лобового стекла? В этом случае его не нужно фиксировать в обязательном порядке.
